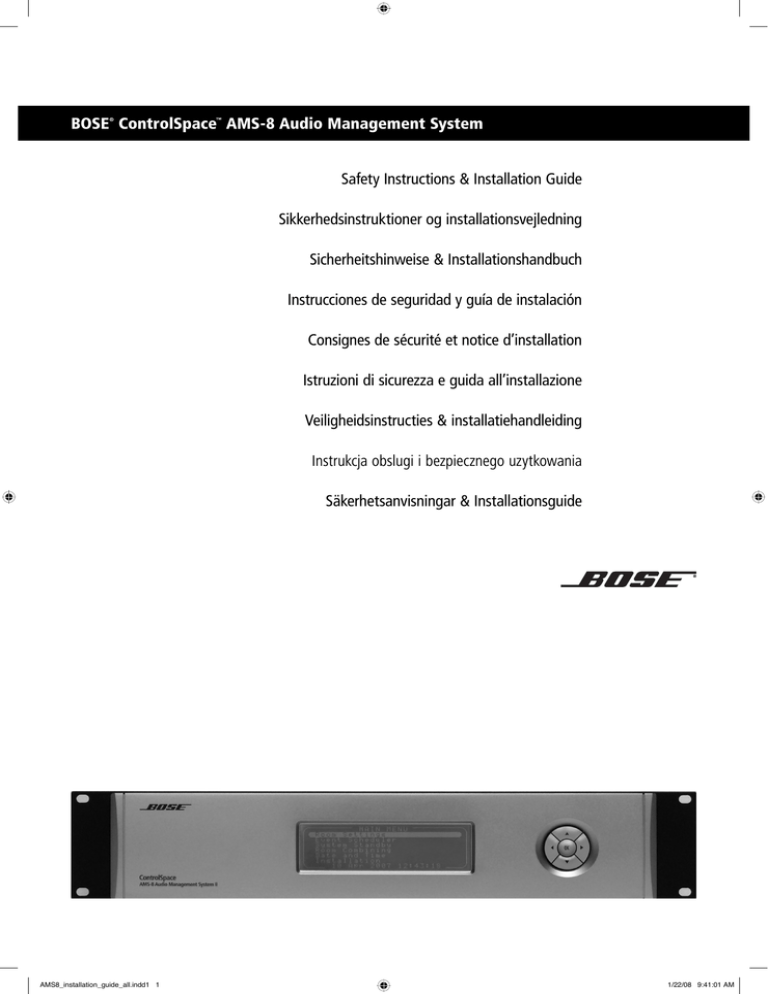

BOSE ControlSpace AMS-8 Audio Management System
®
™
Safety Instructions & Installation Guide
Sikkerhedsinstruktioner og installationsvejledning
Sicherheitshinweise & Installationshandbuch
Instrucciones de seguridad y guía de instalación
Consignes de sécurité et notice d’installation
Istruzioni di sicurezza e guida all’installazione
Veiligheidsinstructies & installatiehandleiding
Instrukcja obslugi i bezpiecznego uzytkowania
Säkerhetsanvisningar & Installationsguide
AMS8_installation_guide_all.indd1 1
1/22/08 9:41:01 AM
The manufacturer reserves specification privileges. Information in this manual is subject to change without prior notice or obligation.
1/22/08 9:41:03 AM
Table of contents
English
1. Safety information
Important safety instructions
4
Declaration of conformity
6
7
2. Introduction
3. System installation
3.1 Front panel ControlSpace AMS-8
8
3.2 Rear panel ControlSpace AMS-8
9
™
™
3.3 Wall Controller configuration
10
3.4 User interface connections
11
3.5 System layouts
12
3.6 Wall Controller connections
15
3.7 Local Input Module connections
15
3.8 Paging Panel connections
16
3.9 General purpose inputs/outputs
17
3.10 Audio input and output connections
18
4. Optional system components
19
5. Upgrade to a ControlSpace AMS-8 II system
21
6. Troubleshooting
22
7. Technical specifications
23
Annex A. ControlSpace AMS-8 system examples
™
24
Annex B. User Interface mounting instructions
26
European sales offices
28
™
1/22/08 9:41:03 AM
English
1. Important safety instructions
Caution marks on the product
These CAUTION marks are located on the back of the product.
The lightning flash with arrowhead symbol, within an equilateral triangle, is intended to alert
the user to the presence of un-insulated dangerous voltage within the system enclosure that
may be of sufficient magnitude to constitute a risk of electric shock.
The exclamation mark within an equilateral triangle, as marked on the system, is intended
to alert the user to the presence of important operating and maintenance instructions in this
installation guide
Important safety instructions
1. Read these instructions.
2. Keep these instructions for future reference.
3. Heed all warnings on the product.
4. Follow all instructions.
5. Do not use this apparatus near water or moisture.
6. Clean only with a dry cloth.
7. Do not block any ventilation openings. Install in accordance with the manufacturer’s instructions.
To ensure reliable operation of the product and to protect it from overheating, put the product in a
position and location that will not interfere with its proper ventilation.
8. Do not install near any heat sources, such as radiators, heat registers, stoves, or other apparatus
(including amplifiers) that produce heat.
9. Do not defeat the safety purpose of the polarised or grounding type plug. A polarised plug has two
blades with one wider than the other. A grounding-type plug has two blades and a third grounding
prong. The wider blade or third prong are provided for your safety. If the provided plug does not fit
in your outlet, consult an electrician for replacement of the obsolete outlet.
10. Protect the power cord from being walked on or pinched, particularly at plugs, sockets etc.
11. Only use attachments/accessories specified by the manufacturer.
12. Use only with the cart, stand, tripod, bracket, or table specified by the manufacturer or sold with
the apparatus. When a cart is used, use caution when moving the cart/apparatus combination to
avoid injury from tip-over.
13. Unplug this apparatus during lightning storms or when unused for long periods of time – to prevent
damage to the product.
14. Refer all servicing to qualified service personnel. Servicing is required when the apparatus has been
damaged in any way such as: power-supply cord or plug is damaged; liquid has been spilled or objects
have fallen into the apparatus; the apparatus has been exposed to rain or moisture, does not operate
normally, or has been dropped. Do not attempt to service this product yourself. Opening or removing
covers may expose you to dangerous voltages or other hazards. Please call Bose to be referred to an
authorised service centre near you.
15. To prevent risk of fire or electric shock, avoid overloading wall outlets, extension cords, or integral
components.
4
1/22/08 9:41:03 AM
English
16. Do not let objects or liquids enter the product as they may touch dangerous voltage points or
short-out parts that could result in a fire or electric shock.
17. See product enclosure for safety related markings.
18. No naked flame sources, such as lighted candles, should be placed on the apparatus.
WARNING: To reduce the risk of fire or electric shock, do not expose the ControlSpace AMS-8 to rain or
moisture.
™
WARNING: The apparatus should not be exposed to dripping or splashing, and objects filled with liquids,
such as vases, should not be placed on the apparatus. As with any electronic product, use care not to spill
liquids into any part of the system. Liquids can cause a failure and/or fire hazard.
Information about products that generate electrical noise
If applicable, this equipment has been tested and found to comply with the limits for a Class A digital
device, pursuant to Part 15 of the FCC rules. These limits are designed to provide reasonable protection
against harmful interference in a residential installation. This equipment generates, uses, and can radiate
radio frequency energy and, if not installed and used in accordance with the instructions, may cause
harmful interference to radio communications. However, this is no guarantee that interference will not
occur in a particular installation. If this equipment does cause harmful interference to radio or television
reception, which can be determined by turning the equipment off and on, you are encouraged to try to
correct the interference by one or more of the following measures:
• Reorient or relocate the receiving antenna.
• Increase the separation between the equipment and receiver.
• Connect the equipment to an outlet on a different circuit than the one to which the receiver
is connected.
• Consult the dealer or an experienced radio/TV technician for help.
Note: Unauthorised modification of the receiver or radio remote pasted from a hifi-product could void the
user’s authority to operate this equipment.
This product complies with specifications. The information furnished in this installation guide does not
include all of the details of design, production, or variations of the equipment. Nor does it cover every
possible situation which may arise during installation, operation, or maintenance. If you need assistance
beyond the scope of this installation guide, please contact one of our European sales offices listed on the
last page of this installation manual.
5
1/22/08 9:41:04 AM
English
Declaration of Conformity
The manufacturer of this amplifier hereby declares that this product, including its accessories,
is in compliance with the following standards:
EMC Directive 89/336/EEC (Electromagnetic Compatibility)
EN-55103-1
EN-55103-2
Low Voltage Directive 73/23/EEC
EN-60065:2002 7th Edition
Rack mounting considerations
The audio signal processor requires two 4.4 cm (1.75”) rack space units with 32.5 cm (12.8”) inside depth.
When mounting, use four screws with washers to prevent marring the front panel. Neoprene rubber
washers are a good choice because they grip the screw heads and prevent the screws from backing out
due to vibration or during transportation.
Caution: If the unit is rack-mounted and the rack is transported, you must mechanically support the rear
of the processor. You can place a shelf across the rear of the processor or use brackets to support the rear
unit.
General precautions & Ventilation
Caution: Place the unit where it will be protected from heat and allow adequate ventilation. Place the
unit away from direct heat sources, such as heating vents and radiators. Make sure the air can circulate
freely behind, beside and above the unit.
If the unit is placed under or above an amplifier, make sure a single unit ventilation plate is placed
between the 2 devices.
Do not allow the chassis to exceed the maximum operating temperature of 50ºC. Be aware of conditions in
an enclosed rack that may increase the temperature above above ambient room conditions.
Cautions: Be sure all the fine cores of the wire are twisted together and contained within the connector.
If even one core is loose it can touch the adjacent terminal, which may cause a short circuit.
6
1/22/08 9:41:04 AM
2. Introduction
English
2. Introduction
Introduction
The BOSE ControlSpace AMS-8 Audio Management System is a flexible, expandable and high quality
audio signal processor for audio distribution applications such as restaurants, shops, bars, offices, hotels,
conference facilities and sport venues. The main unit includes eight line inputs and eight line outputs. Four
available audio slots allow the addition of up to 8 more audio inputs (2 inputs per card).
®
™
For more zones, up to 10 AMS-8 system racks can be linked together per system. Each added system rack
adds 8 zones to the system. Multiple choices of user interfaces are available to give end-users simple and
easy-to-use control of their ControlSpace AMS-8 system.
™
The BOSE ControlSpace AMS-8 Live Installer software is used to design systems and configure
the AMS-8 and user interfaces. The software runs on a PC and communicates with the AMS-8 system
using serial communication (RS232), or optional via ethernet (requires PC Kit).
®
™
Features and functions
• Expandable and flexible cardframe architecture
• 8 (up to 16) analogue line level input channels
• Eight analogue line level output channels
• GPIO: 8 general purpose control inputs (to activate
messages, roomcombining presets or room standby/
mute) and 1 general purpose control output
• Wall Controller functionality
(optional IR remote control)
• Local Input Module functionality
• Paging Panel functionality
• Messaging functionality
(optional Message Storage Card is required)
• Design, configuration and system control via
PC-based software programs
• Tuner functionality
(optional Twin Tuner Card is required)
• Digital signal processing including: BOSE speaker
EQs, Dynamic EQ, delay, gain control and source
selection.
• Automatic detection of input card type
• Room Combining functionality
• Event Scheduling functionality
• LCD screen and navigation buttons
Quick start
• Connect the audio inputs and audio outputs to the ControlSpace AMS-8 system. (In the case of 2 or
more systems racks: connect these racks by using audio link cards, audio link cables and high speed
RS485 rack links: see also chapter 3.5).
™
• Turn on the ControlSpace AMS-8 system. Because of the default settings the system is now in operation.
After each start up of the ControlSpace system, the default settings will be recalled. This means that the
system will play at the default source and default volume level as set in the installation menu.
™
™
NOTE: To update to features and functions of a ControlSpace AMS-8 II system, see chapter 5
™
Abbreviations
CS-WC
CS-PP
CS-LIM
CS-RC
CS-TIC
CS-TOC
CS-EC
ControlSpace
ControlSpace
ControlSpace
ControlSpace
ControlSpace
ControlSpace
ControlSpace
™
™
™
™
™
™
™
AMS-8 Wall Controller
AMS-8 Paging Panel
AMS-8 Local Input Module
AMS-8 Remote Control
AMS-8 Twin Input Card
AMS-8 Twin Output Card
AMS-8 Ethernet Card
CS-MSC
CS-DIC
CS-TTC
CS-HUB
CS-SCI
PC-Kit
ControlSpace
ControlSpace
ControlSpace
ControlSpace
ControlSpace
ControlSpace
™
™
™
™
™
™
AMS-8 Message Storage Card
AMS-8 Digital Input Card
AMS-8 Twin Tuner Card
AMS-8 RS485 Hub
AMS-8 Serial Code Interface
AMS-8 PC Kit (incl. Ethernet Card)
