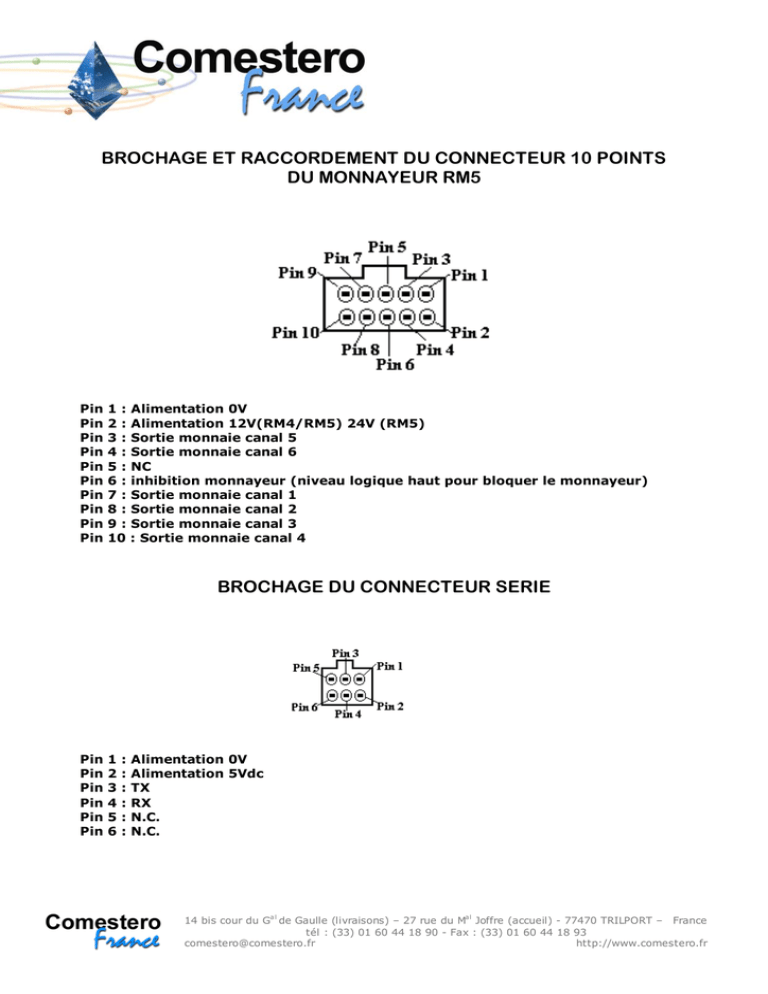

BROCHAGE ET RACCORDEMENT DU CONNECTEUR 10 POINTS

BROCHAGE ET RACCORDEMENT DU CONNECTEUR 10 POINTS

BROCHAGE ET RACCORDEMENT DU CONNECTEUR 10 POINTS
DU MONNAYEUR RM5
Pin
Pin
Pin
Pin
Pin
Pin
Pin
Pin
Pin
Pin
1 : Alimentation 0V
2 : Alimentation 12V(RM4/RM5) 24V (RM5)
3 : Sortie monnaie canal 5
4 : Sortie monnaie canal 6
5 : NC
6 : inhibition monnayeur (niveau logique haut pour bloquer le monnayeur)
7 : Sortie monnaie canal 1
8 : Sortie monnaie canal 2
9 : Sortie monnaie canal 3
10 : Sortie monnaie canal 4
BROCHAGE DU CONNECTEUR SERIE
Pin
Pin
Pin
Pin
Pin
Pin
1
2
3
4
5
6
:
:
:
:
:
:
Alimentation 0V
Alimentation 5Vdc
TX
RX
N.C.
N.C.
