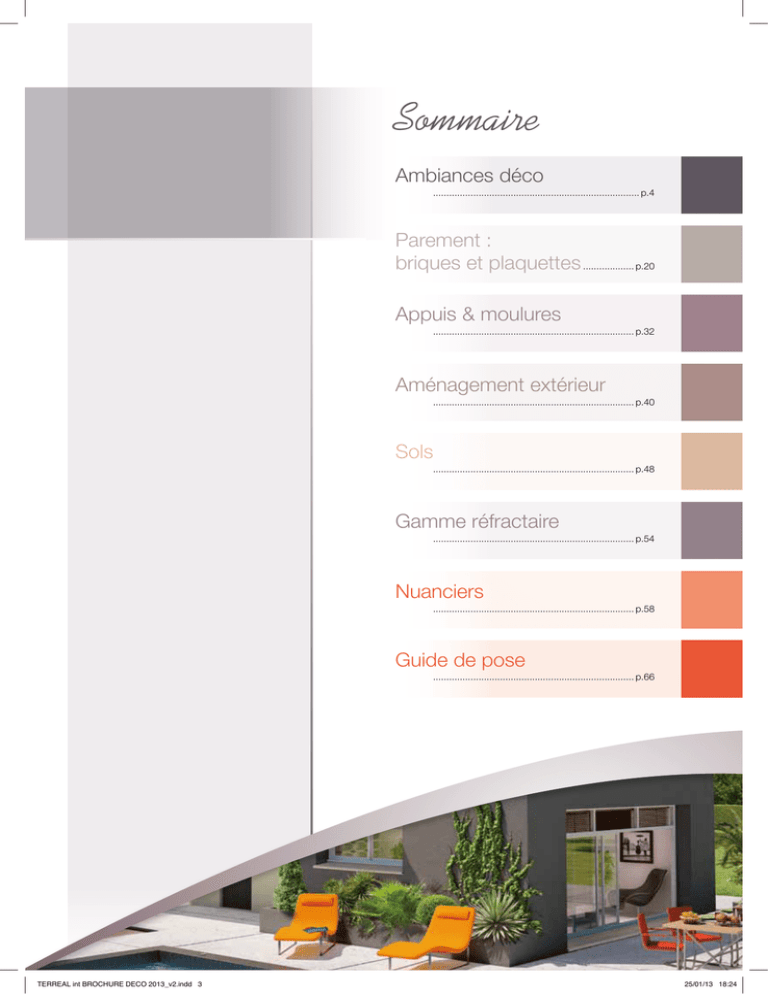

Sommaire
Ambiances déco
............................................................................. p.4
Parement :
briques et plaquettes.................... p.20
Appuis & moulures
........................................................................... p.32
Aménagement extérieur
........................................................................... p.40
Sols
........................................................................... p.48
Gamme réfractaire
........................................................................... p.54
Nuanciers
........................................................................... p.58
Guide de pose
........................................................................... p.66
TERREAL int BROCHURE DECO 2013_v2.indd 3
25/01/13 18:24
En
Au
ville !
GRAnd air
Scène ouverte et rideau rouge...
Quand la brique plante le décor...
■ Produits utilisés :
Façade rapportée Piterak® ton pierre
➝ consulter le guide façade
Plaquette de parement violine
➝ page 26
Plaquette de parement ton pierre
➝ page 26
Plaquette de parement
émaillée rouge Pékin
➝ page 30
Appui monolithe anthracite
➝ page 37
nouveauTÉ
Appui monolithe anthracite
➝ page 37
Dalle tolosane champagne
➝ page 51
Chaperon monolithe anthracite
➝ page 42
TERREAL int BROCHURE DECO 2013_v2.indd 4-5
25/01/13 18:25
Esprit
campagne
Un paradis pour les épicuriens
Brique réfractaire
vieux jaune
➝ page 56
Plaquette de parement moulée main berry
➝ page 28
Plaquette de parement jasmin
➝ page 24
Carreau rustique jasmin
➝ page 52
Pilier préfabriqué jasmin
➝ page 46
Appui préfabriqué Val de Seine
jasmin
➝ page 36
25/01/13 18:25
Maison de
L’estive
FAMILLE
Une architecture élémentaire en dehors du temps
Un appel joyeux à la convivialité
Brique moulée main
dogi antico
➝ page 29
Brique foraine pleine
rouge sablé
➝ page 23
Dalle tolosane
rouge
➝ page 51
Appui plein
rouge
➝ page 35
Moulure linteau échine
➝ page 38
Claustre cubique
rouge
➝ page 47
Pilier préfabriqué
rouge sablé
➝ page 46
Chaperon plat
flammé languedoc
➝ page 44
Appui collé occitan
flammé languedoc
➝ page 37
Carreau occitan
flammé languedoc
➝ page 53
Claustre byzantin
flammé languedoc
➝ page 47
25/01/13 18:25
Quartier
d’été
Une terrasse où il fait bon vivre
nouveauTÉ
➝ page 51
Brique contemporaine
ton pierre
➝ page 27
Appui monolithe champagne
➝ page 37
Brise soleil Shamal
champagne
➝ consulter le guide façade
nouveauTÉ
nouveauTÉ
Chaperon monolithe
ton pierre
➝ page 42
Chaperon monolithe
ton pierre
➝ page 42
champagne
➝ page 26
25/01/13 18:25
Bed &
So
breakfast
british
Un pur accent anglais pour une invitation
outre-manche
Le plaisir des grands espaces, la chaleur d’une alcôve
Brique réfractaire vieux rose
➝ page 56
Plaquette de parement émaillée
vert brasilia
➝ page 30
Mulot de cheminée vieux rose
➝ page 56
Brique moulée main giallo antico
➝ page 29
Plaquette de parement magnolia
➝ page 24
Carreau rustique jasmin
➝ page 52
25/01/13 18:25
Lounge
The
Etc...
hot spot
Ambiance zen pour bain de jouvence
Un home new-yorkais chez soi
Plaquette de parement émaillée gris Londres
➝ page 30
violine lisse
➝ page 26
brun lisse
➝ page 26
Plaquette de parement brun lisse
➝ page 26
➝ page 51
émaillée rouge Pékin
➝ page 30
Dalle tolosane rouge
➝ page 51
25/01/13 18:25
factory
cooking
Et si la cuisine avait de l’esprit ?
Quand le rétro croise l’avant-garde
blanc chamonix
➝ page 30
Brique moulée main
rouge classico
➝ page 29
gris perle
➝ page 26
rouge Pékin
➝ page 30
Pavé magnolia
➝ page 50
➝ page 51
25/01/13 18:26
La
contemporaine
Espace et confort au quotidien
Tuile romane noir graphite
➝ Consulter le guide Tuiles
grands Moules du Sud
Plaquette de parement ton pierre
➝ page 26
blanc chamonix
➝ page 30
Claustre byzantin rouge
➝ page 47
Pavé champagne
➝ page 50
Brique réfractaire
vieux rose
➝ page 56
Pilier préfabriqué ton pierre
➝ page 46
Chaperon monolithe anthracite
➝ page 42
➝ page 51
25/01/13 18:26
parement
Briques & plaquettes
les briques & plaquettes
Pour embellir votre environnement extérieur
(façades, murets, jardins…) et vos créations
intérieures, TerreAL vous propose une
gamme complète de produits de parement
en terre cuite dans un large choix de coloris
et de finitions. Esthétiques et faciles à poser,
ces produits variés et complémentaires vous
autorisent les réalisations les plus créatives.
Les classiques unies p.22
Les classiques flammées p.24
Les contemporaines p.26
Les moulées main p.30
Les émaillées lisses p.30
25/01/13 18:26
Les classiques unies | plaquettes
Les classiques unies | briques & mulots
Produits
Produits
• Large variété de formats
• Régularité dimensionnelle et
calibrage optimisé
• Durabilité et absence d’entretien
grâce à leurs qualités physiques
et esthétiques
• Naturel et écologique
• Confort thermique grâce à
l’inertie naturelle de la terre cuite
• Teintes douces et lumineuses
du Sud
calibrage optimisé
• Produits ingélifs et ne
nécessitant aucun entretien
• Variété des longueurs : 22, 28
ou 33 cm
nouveauTÉ
Plaquette
22 x 1,4 x 5 cm
28 x 1,4 x 5 cm
33 x 1,4 x 5 cm
Plaquette équerre
22 x 10,5 x 1,5 x 5 cm
Plaquette équerre tableau
25 x 22 x 1,5 x 5 cm
28 x 14 x 1,5 x 5 cm
Brique pleine ¼ de rond
22 x 10,5 x 5 cm
Brique perforée
33 x 10,5 x 5 cm
Brique perforée
40 x 10,5 x 5 cm
Brique foraine pleine
40 x 28 x 5 cm
Mulot plein
22 x 5 x 5 cm
Mulot perforé
22 x 5 x 5 cm
■ DOmaine d’emploi
Parement intérieur, habillage de murs extérieurs, frises décoratives…
Il est possible d’utiliser les plaquettes de parement en habillage de mur derrière un poêle à bois.
Parement de murs traditionnels - pose en murs composites ou murs doubles
■ SPÉCIFICATIONS
Les produits sont conformes à la norme NF EN 771- 1 “Spécifications pour les éléments de maçonnerie –
Partie 1 : Briques de terre cuite”. Nombreux PV d’essais techniques disponibles sur demande (compression, gel...)
■ SPÉCIFICATIONS
Les plaquettes Terreal sont conformes à la norme NF P13-307 “Plaquettes de terre cuite”. Nombreux PV d’essais
techniques disponibles sur demande (compression, gel...)
●
●
●
●
●
28 x 1,4 x 5
PL02
57/m²
53/m²
0,4
2240
56
●
●
●
●
●
●
33 x 1,4 x 5
PL05
49/m²
45/m²
0,5
1900
(1)
-
-
-
-
22 x 1,4 x 6,5
PL03
58/m²
54/m²
0,4
2430
54
-
-
-
-
28 x 1,4 x 6,5
PL04
46/m²
43/m²
0,5
1680
42
-
-
-
-
22 x 10,5 x 1,5 x 5
PL12
17/ml
15/ml
0,4
1920
16
●
●
●
●
●
●
28 x 14 x 1,5 x 5
PL13
17/ml
15/ml
0,5
1280
16
●
●
●
●
●
●
22 x 10,5 x 1,5 x 6,5
PL14
13/ml
12,5/ml
0,5
1440
16
-
-
-
-
28 x 14 x 1,5 x 6,5
PL15
13/ml
12,5/ml
0,65
960
16
-
-
-
-
25 x 22 x 1,5 x 5
PL16
17/ml
15/ml
0,95
1008
(1)
-
-
-
-
25 x 10,5 x 1,5 x 5
PL18
17/ml
15/ml
0,45
1008
(1)
-
-
-
-
(1) Produits disponible à la palette.
couleur non tenue en stock ; nous consulter pour les délais et quantités minimum de commande. ● couleur tenue en stock.
ép.
h
h
L
ép.
L
Parement : briques & plaquettes
