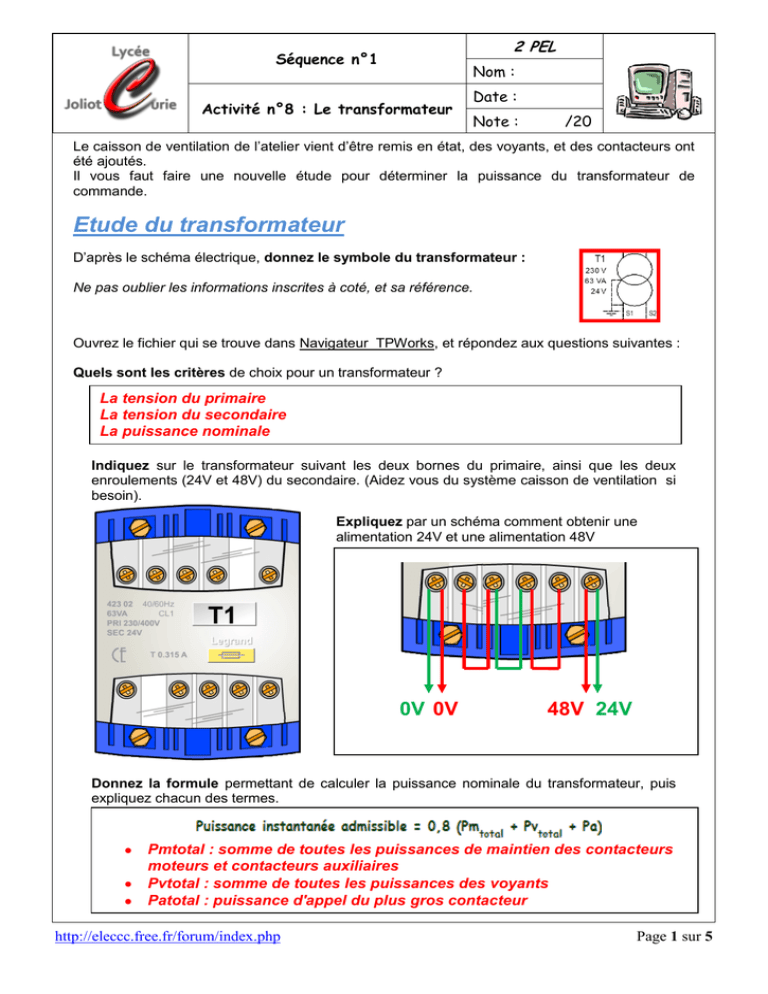

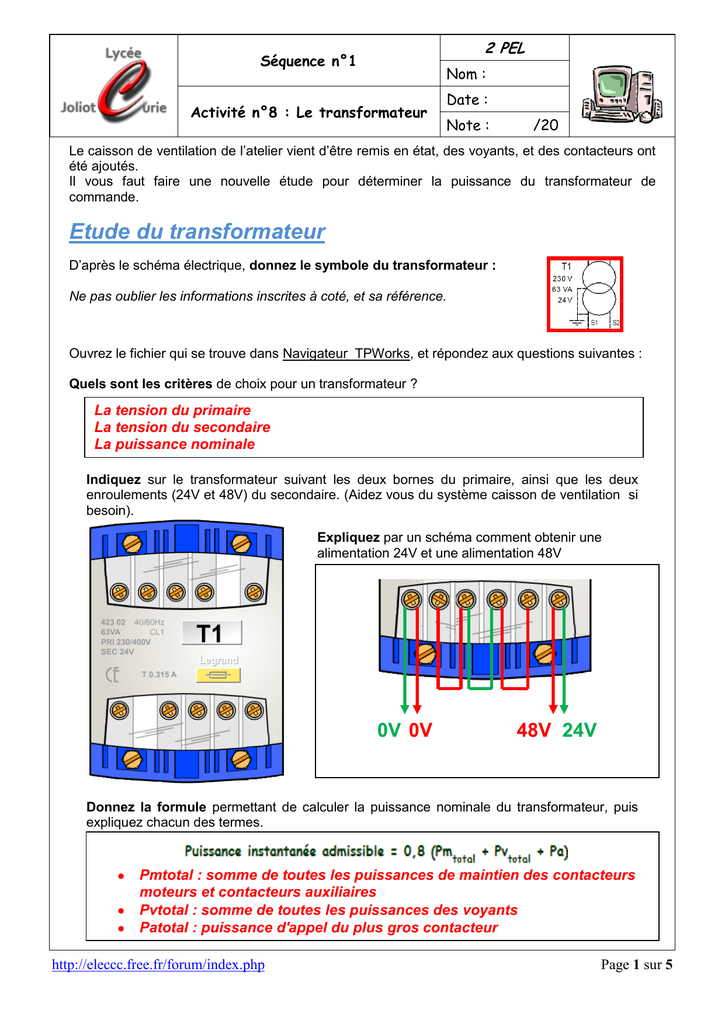

Etude du transformateur

2 PEL
Séquence n°1
Nom :
Activité n°8 : Le transformateur
Date :
Note :
/20
Le caisson de ventilation de l’atelier vient d’être remis en état, des voyants, et des contacteurs ont
été ajoutés.
Il vous faut faire une nouvelle étude pour déterminer la puissance du transformateur de
commande.
Etude du transformateur
D’après le schéma électrique, donnez le symbole du transformateur :
Ne pas oublier les informations inscrites à coté, et sa référence.
Ouvrez le fichier qui se trouve dans Navigateur_TPWorks, et répondez aux questions suivantes :
Quels sont les critères de choix pour un transformateur ?
La tension du primaire
La tension du secondaire
La puissance nominale
Indiquez sur le transformateur suivant les deux bornes du primaire, ainsi que les deux
enroulements (24V et 48V) du secondaire. (Aidez vous du système caisson de ventilation si
besoin).
Expliquez par un schéma comment obtenir une
alimentation 24V et une alimentation 48V
0V 0V
48V 24V
Donnez la formule permettant de calculer la puissance nominale du transformateur, puis
expliquez chacun des termes.
Pmtotal : somme de toutes les puissances de maintien des contacteurs
moteurs et contacteurs auxiliaires
Pvtotal : somme de toutes les puissances des voyants
Patotal : puissance d'appel du plus gros contacteur
http://eleccc.free.fr/forum/index.php
Page 1 sur 5
2 PEL
Séquence n°1
Nom :
Activité n°8 : Le transformateur
Date :
Note :
/20
Donnez la puissance Pm (puissances de maintien) du contacteur moteur LC1-D12 pour 50Hz :
7VA
Donnez la puissance Pm (puissance de maintien) du contacteur auxiliaire CA2-DN pour 50Hz :
7VA
Donnez la référence et la puissance Pv d’un voyant rouge 24V alternatif :
DL1 CE024 – Puissance : 2,6 W
Donnez la puissance Pa (puissances d’appel) du contacteur moteur LC1-D12 pour 50Hz :
60 VA
Notre véritable installation (Cos φ = 0,5) possède 20 contacteurs moteurs LC1-D12, 10
contacteurs CA2-DN et 25 voyants à lampe incandescente rouge 24V alternatifs.
Calculez la puissance instantanée (Si).
Formules
Calculs
Résultats + unités
Si = 268 VA
En déduire la puissance nominale (Sn) en VA du transformateur :
Sn = 400 VA
Le transformateur aura comme tension primaire : 230V et la tension secondaire sera de 24V.
Quelle sera sa référence ?
ABL 6TS40B
Vous devez vérifier la puissance de maintien simultanée, donnez la formule :
Vérification : 0,7 x (Pmtotal + Pvtotal) < Sn
Puis vérifiez par calcul que le transformateur est correct. Si le transformateur ne convient, choisir
celui qu’il faudra commander.
Il faut que 0,7 x ((20 x 7 + 10 x 7) + 25 x 2,6) < 400 VA
0,7 x ((20 x 7 + 10 x 7) + 25 x 2,6) = 192,5 VA, le transformateur convient.
http://eleccc.free.fr/forum/index.php
Page 2 sur 5
2 PEL
Séquence n°1
Nom :
Activité n°8 : Le transformateur
Date :
Note :
/20
Choisir la protection amont pour ce transformateur
- Si nous le protégeons par un fusible la référence
sera : - 2A
- Si nous le protégeons par un disjoncteur courbe C la référence
sera : - 6A
- Si nous le protégeons par un disjoncteur courbe D la référence
sera : - 3A
Contre quoi doit être protégé le primaire du transformateur ?
Protégé contre les courts-circuits
Par quel type de fusible doit être protégé le primaire du transformateur ?
Fusibles type aM
Contre quoi doit être protégé le secondaire du transformateur ?
Contre les surcharges et courts-circuits
Par quel type de fusible doit être protégé le secondaire du transformateur ?
Fusible type gG
Donnez la formule permettant de calculer le courant nominal au secondaire du transformateur
Calculez ce courant au secondaire du transformateur.
Données
Formules
Calculs
Résultats + unités
Sn = 400 VA
U2 = 24 V
Donnez la valeur du fusible à installer
20 A
http://eleccc.free.fr/forum/index.php
Page 3 sur 5
2 PEL
Séquence n°1
Nom :
Date :
Activité n°8 : Le transformateur
Note :
/20
La barrière
Voici le schéma d’alimentation d’un moteur pour une barrière électrique :
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
1
~
3 x 400v + PE
Ph1
Ph2
Ph3
3
4
2
1
3
5
13
23
2
4
6
14
24
96
1
3
1
2
4
1
2
2
95
97
3
Q1
F1
4
F1
98
F2
5
1/L1
3/L2
5/L3
2/T1
4/T2
6/T3
1/L1
3/L2
5/L3
2/T1
4/T2
6/T3
S1
2
1
KM1
KM2
6
T1
400v
24v
63 VA
3
7
S2
2
3
3
4
KM1
N
1/L1
3/L2
5/L3
2/T1
4/T2
6/T3
1
S3
KM2
S4
4
4
F3
8
F1
2
KM2
KM1
A1
A1
KM1
KM2
A2
A2
X1
X1
9
U
10
V
W
H1
X2
H2
X2
M
3~
M1
11
LP JOLIOT CURIE
DEMARRAGE DIRECT 2 SENS DE ROTATION d'une barrière
Dessiné le18
: septembre 2008
01
Modifié le :
Par :
CABRERA
01
La puissance du transformateur indiquée sur le schéma ne tient pas compte de la
nouvelle modification : l’ajout de deux nouveaux voyants permettant de visualiser si la barrière
monte ou descend, nous devons vérifier que le transformateur supportera les deux voyants
supplémentaires.
L’armoire de commande 24 V de machine-outil comporte :
• 2 contacteurs pour moteur 4 KW - 9 A,
• 1 contacteur auxiliaire,
• 2 voyants de signalisation.
Sur le schéma, entourez en rouge le transformateur
Indiquez sa tension primaire
:
400 V
Indiquez sa tension secondaire
:
24 V
Indiquez sa puissance nominale
:
63 VA
http://eleccc.free.fr/forum/index.php
Page 4 sur 5
2 PEL
Séquence n°1
Nom :
Activité n°8 : Le transformateur
Date :
Note :
/20
Calculez sa puissance instantanée Si (en fonction des données ci-dessus).
Formules
Calculs
Résultats + unités
Si = 73,1 VA
En déduire la puissance nominale (Sn) en VA du transformateur :
100 VA
En fonction de la tension primaire et la tension secondaire. Quelle sera sa référence ?
ABL 6TS10B
Vous devez vérifier la puissance de maintien simultanée, donnez la formule :
Vérification : 0,7 x (Pmtotal + Pvtotal) < Sn
Vérifiez par calcul la puissance de maintien simultanée du transformateur. Expliquez si l’ancien
transformateur aurait convenu. Si le transformateur ne convient, choisir celui qu’il faudra
commander.
Il faut que 0,7 x ((2 x 7 + 1 x 7) + 4 x 2,6 ) < 100 VA
0,7 x ((20 x 7 + 10 x 7) + 25 x 2,6) = 21,98 VA, le transformateur convient.
Donnez la référence de la protection aval :
Données
Formules
Calculs
Résultats + unités
Sn = 100 VA
U2 = 24 V
Calibre :
6A
Donnez la référence de la protection amont :
1A aM
http://eleccc.free.fr/forum/index.php
Page 5 sur 5
