kit pieuvre/araignée électrique

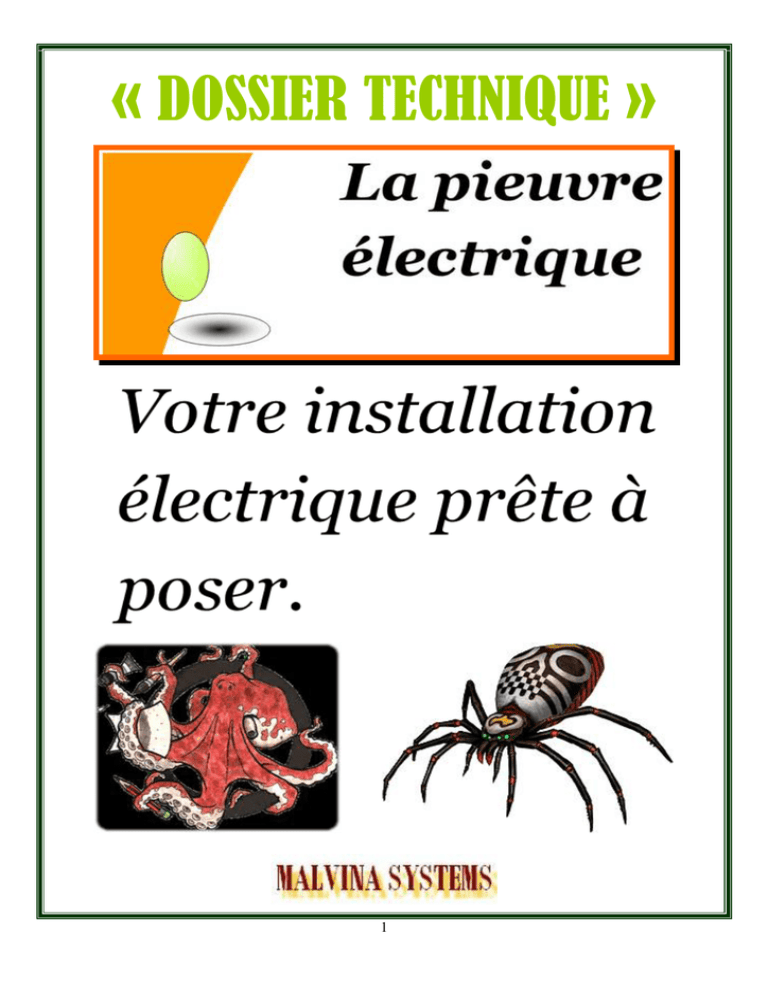

« DOSSIER TECHNIQUE »
1
Nos Kits Pieuvre Electrique, Sanitaire, Chauffage ou Ventilation sont fabriqués
dans nos ateliers et simplifiés au maximum pour un mode de pose facile,
rapide et conforme aux normes en vigueur.
Nous fabriquons des installations personnalisées pour maison ou appartement
en neuf comme en rénovation appelées "pieuvre électrique" ou "araignée
électrique" et ceci suivant les besoins spécifiques de chaque client (pieuvre
réalisée à l'unité). Chaque réalisation est conçue dans nos ateliers. De ce fait,
même une personne n'ayant pas les connaissances nécessaires peut poser elle
même son installation grâce à notre principe pieuvre avec ou sans notre
assistance technique. Le coût d'une installation par pieuvre en est donc réduit
de 30 à 70 % suivant les installations.
ELECTRICITÉ
Nous réalisons sur vos plans kit électrique complet avec une implantation
électrique des éclairages, circuits prises et circuits spécialisés de différentes
couleurs pour faciliter la compréhension des installations. L'implantation est
réalisée avec votre aide pour une finalisation conforme à vos souhaits.
Chaque circuit de la pieuvre est repéré et pré-équipé de réseaux conformes à
la norme NF C 15100. Chaque extrémité est équipée d'étiquettes de repérage
reporté sur les plans. Les circuits sont symbolisés avec différentes couleurs
facilitant la lecture.
SANITAIRE PLOMBERIE
Nous réalisons, sur le même principe que l'étude électrique, une implantation
sur vos plans de vos besoins en équipement sanitaire, un calcul des longueurs
et sections est alors réalisée pour la conception de la pieuvre sanitaire. Chaque
circuit est repéré, numéroté et reporté sur vos plans sanitaires.
VENTILATION
La ventilation mécanique contrôlée sera également étudiée en simple, double
flux ou puit canadien selon vos souhaits.
CHAUFFAGE ELECTRIQUE OU HYDRAULIQUE
Le chauffage sera réalisé suivant calcul et plan de calepinage issus de l'étude
thermique de votre construction, celui ci pourra être réalisé par convecteur,
convecteur à inertie, chauffage sol électrique ou hydraulique (plancher
chauffant) avec possibilité d'implantation sur sol avec ou sans chape, mode de
chauffe par chaudière électrique ou pompe à chaleur.
2
DOSSIER ET MODE DE POSE
Un dossier complet de montage est fourni avec les pieuvres, les plans
d'implantations indiquant le récapitulatif des gaines par étage et par couleur
(prises, éclairages, chauffage électrique, sanitaire, vmc).
Une notice explicative concernant les règles impératives à respecter et une
documentation détaillée pour le raccordement de l'appareillage sont fournies
en même temps que le kit.
Une assistance technique est joignable 7 jours/ 7 pour toute question ou
renseignement.
CERTIFICAT DE CONSUEL
La demande de consuel est réalisée par nos soins* avec pré-contrôle en
option*.
(*selon la zone géographique de votre construction, nous consulter).
3
4
5
6
[email protected]
7
8
9
10
11
12
13
14
15
Kit Pieuvre Electrique, Sanitaire, Chauffage ou Ventilation fabriqué dans nos ateliers
et simplifié au maximum pour un mode de pose facile, rapide et conforme aux
normes en vigueur
Réussir le dépôt du permis de construire
L’une des principales mesures de la RT 2012 fait jour à ce niveau de la construction, l’obtention d’une attestation
fournie par le METL, Ministère de l’Égalité des territoires et du logement à joindre à la demande d’instruction du
permis de construire. Cette pièce valide le fait que l’étude thermique du projet répond aux exigences de la RT
2012.
L’étude thermique est réalisée avant la construction grâce à un mode de calcul préétabli, à l’aide
de logiciels validés par les pouvoirs publics basés sur le moteur de calcul TH BCE 2012.
Dans cette nouvelle démarche, le futur propriétaire, le constructeur et le bureau d’étude thermique échangent
des informations dès le début du projet, condition sine qua non pour atteindre l’objectif de 40 à 65
kWh/(m2.an) fixé par la législation (décret du 26/10/2010).
Cette synergie porte dans un premier temps sur la prise en compte des paramètres du terrain afin de tenir
compte de l’ensoleillement de la future maison, en effet dans la RT 2012 la conception bioclimatique est mise en
exergue.
On module la disposition des pièces, des portes-fenêtres et des fenêtres en fonction des facteurs
d’ensoleillement, la RT posant comme préalable un ratio 1/6 de vitrages en rapport de la surface du
plancher.
On se penche sur l’isolation apportée par les composants des parois extérieures (plancher, murs, baies et
toiture) charge aux intervenants de choisir des isolants bio-sourcés ou plus conventionnels, le législateur laissant
16
plus de liberté que pour la RT2005, en ce domaine.
On conceptualise les modes de chauffage et de refroidissement.
Nous avons là tous les intrants du premier coefficient important à calculer par le BE de la RT 2012 le Bbio,
besoin bioclimatique conventionnel.
Le Bbio


Le Bbio valorise la conception du bâti, indépendamment des systèmes énergétiques
Le Bbio (en points) comprend les besoins : de chauffage, de refroidissement et dʼéclairage artificiel
A ce stade de concertation dès que le projet est suffisamment définit, le constructeur ou le maître d’œuvre et
son client signent le contrat de construction. Avant de déposer le permis de construire, le bureau d’étude
procède à l’étude thermique du projet.
L’étude devant être fournie sous format électronique.
Le constructeur ou le maitre d'œuvre se connecte sur le site Internet: www.rt-batiment.fr/attestations afin de
rentrer l’identité et les caractéristiques thermiques du projet, en commençant par le Bbio (besoins
énergétiques). Le site génère automatiquement une attestation au format pdf.
Cette attestation est jointe au permis de construire déposé en mairie, puis instruit par les directions
départementales des territoires.
Les sanctions en cas de non respect de la RT 2012
Des contrôles peuvent être effectués sur site, pendant une durée de 3 an après l’achèvement des travaux par un
tiers qualifié pour vérifier la prise en compte de la règlementation. Le maître d’ouvrage devra produire le
document du test de perméabilité à l’air et l’attestation de prise en compte de la RT.
Sans ces deux documents, il sera impossible d'obtenir le certificat de conformité de la maison.
En cas de non respect de ces points Les sanctions pourront être civiles mais aussi pénales.
En effet, la RT 2012 est une norme technique, imposant des degrés de performance technique,
devant être respectée.
Le manquement à cette obligation (portée par l’article L 111-9 Code de la Construction et de Habitation (CCH))
est prévu à l’article L 152-2 CCH et est sanctionné par l’interruption des travaux et obligation de mise en
conformité (article L 152-2 CCH), 45 000€ d’amende et 6 mois de prison en cas de récidive (article L 152-4
CCH).
Dans l’hypothèse où les travaux continueraient, le maître d’ouvrage encourt 3 mois de prison et 45
000€ d’amende (article L 152-3 CCH).
Les conditions à remplir à l’achèvement des travaux
Le maître d’ouvrage fournit à l’administration une seconde attestation obtenue par l’intermédiaire du site
www.developpement-durable.gouv.fr après avoir renseigné un formulaire en ligne se basant sur les données des
deux documents suivants:
 Le résultat du test de mesure de perméabilité de la construction
La RT 2012 assujettie le projet à une obligation de résultat de 0,60m3/(h.m2)de parois
déperditives, hors plancher bas.
17
Ce point semble être contraignant pour certains, en fait il renvoie juste à un respect des règles de l’art dans la
mise en œuvre des matériaux. Un gros effort devra être fait par de nombreux professionnels, cela entrainera la
création de nouveaux emplois, opérateurs en infiltrométrie, formateurs.
Le récapitulatif standardisé d’étude thermique en format informatique au moyen d’un logiciel agréé par le
CSTB donnant les éléments à communiquer à l’administration.
Il doit donner la valeur Bbio du projet, qui doit être inférieur ou égal au coefficient maximal Bbio max et doit
renseigner sur les valeurs Cep du projet (consommation conventionnelle d’énergie primaire)
La valeur du Cep projet devant être obligatoirement inférieur ou égale à la Valeur CEP max
La consommation conventionnelle d’énergie primaire s’exprime en KWhEP. Elle comprend :
1.
2.
3.
4.
5.
le chauffage
le refroidissement
la production d'eau chaude sanitaire
les auxiliaires de ventilation, de chauffage, de refroidissement et d'eau chaude - l'éclairage
déduction faite de toute la production d'électricité à demeure
Définition de l'énergie primaire :
L'énergie finale (kWhEF) est la quantité d’énergie disponible pour l'utilisateur final.
- L'énergie primaire (kWhEP) est la consommation nécessaire à la production de cette énergie finale.
- Par convention, du fait des pertes liées à la production, la transformation, le transport et le stockage : 1 kWhEF
⇔ 2,58 kWhEP pour l'électricité1 kWhEF ⇔ 1 kWhEP pour les autres énergies (gaz, réseaux de chaleur, bois,
etc.)
 Fournir les données de la part d’énergie renouvelable
L’eau chaude sanitaire, devenant l’un des principaux postes de dépense, les pouvoirs publiques désirent orienter
la demande vers des systèmes non tributaires de l’effet joule direct, à savoir :
- systèmes thermodynamiques d’un COP minimum de 2 (PAC)
- systèmes a capteurs solaires avec à minima 2m2 de capteurs solaires.
- réseaux de chaleur alimenté à plus de 50% par une ENR.
- chaudière gaz avec un rendement supérieur à 90% >sur PCI
- démontrer que la contribution des ENR au Cep du bâtiment est supérieure ou égale à 5KWhEP(m2.an)
· Fournir les caractéristiques de l’isolation thermique
- indiquer nombre de types d’isolants, des parois extérieures opaques, avec pour chaque type d’isolant la
résistance thermique et la surface installée.
- les éléments techniques certifiant que le ratio des ponts thermiques linéiques moyen global n’excède pas
0,28W/(m2SHON rt .k)
- le coefficient de transmission linéique moyen des liaisons entre les planchers et les murs donnant sur
l’extérieur ou un local non chauffé n’excède pas 0,6W(m2.K)
 Décrire l’accès à l’éclairage naturel
La RT 2012 pose comme obligation un ratio de surfaces de parois translucides égal ou supérieur à 1/6 de la
surface habitable.
18
Elle entend favoriser l’apport de lumière en toutes saisons, les fenêtres de grandes dimensions, sinon même,
portes fenêtres et autres baies vitrées sont également devenues des principales sources d’énergie passives à
moindre coût des logements modernes .Il est intéressant de savoir que chaque surface verticale exposée au sud
reçoit 4 à 5 kWh par m2 par journée ensoleillée même en plein hiver, sous nos latitudes. En tenant compte du «
facteur solaire » de la vitre, (la quantité d’énergie qui traverse effectivement le double vitrage) et, d’autre part
des déperditions liées à cette surface vitrée, c’est, en net ; 1,6 à 2 kWh par m2 par journée ensoleillée qui
pénètrent à l’intérieur, un radiateur d’appoint fonctionnant quasiment gratuitement, en particulier à la demi
saison où la différence de température extérieure - intérieure est modérée.
Les premiers centimètres de revêtements du plancher bas (carrelages, tomettes, parquet massif collé) absorbent
directement une partie de ce rayonnement solaire, le reste chauffant l’air intérieur, qui va normalement
s’orienter vers les pièces froides. Un autre point important si vous avez des parois intérieures à fortes inerties
thermiques (murs à isolations extérieures, cloisons, murs de refend, planchers inter-étage…), elles absorberont
ces calories, surtout s’ils elles reçoivent directement les rayons incidents du soleil, restituant progressivement
aux milieux ambiant l’énergie stockée dans les heures suivantes lissant les variations de températures (inertie
quotidienne en hiver).
 Mesures prises pour le confort été
Fournir les éléments attestant que toutes les pièces principales sont équipées de protection solaires mobiles, qui
permettra en cas d’éventuel contrôle de faire la corrélation entre les équipements in situ et le récapitulatif
standardise d’étude thermique.
Le TIC (température intérieur conventionnelle été)
La RT 2012 définit des catégories de bâtiments pour lesquels un confort d’été est possible sans
recourir à une climatisation, dont il s’agit de limiter autant que possible les applications sources de
consommation d’énergie. Ces catégories CE1 et CE2 dépendent du type d’occupation et de la
localisation (zone climatique, altitude, proximité de zones de bruit).
Pour ces catégories de bâtiments, la réglementation impose que la température la plus chaude atteinte dans les
locaux, au cours d’une séquence de 5 jours très chauds d’été, n’excède pas un seuil de Tic.
 Lister le nombre de générateurs
Répertorier le nombre et le type de générateurs de chaleur ou de froid utilisés pour le chauffage, l’eau chaude
sanitaire.
 Indiquer le mode de ventilation
Il faudra renseigner le formulaire en ligne sur type de système de ventilation installé en cohérence avec les
calculs thermiques
La ventilation est un poste devenu important dans le bilan des consommations « chauffage » car les
déperditions surfaciques et linéiques étant réduites à leur plus simple expression, il reste à traiter les
déperditions par renouvellement d’air.
Le point sur les matériaux de la RT 2012
Chauffe eau thermodynamique
Les fabricants ont mis de gros moyens R&D sur ces systèmes, entrainant une baisse des coûts sensible, à lors
actuel ce type de chauffe eau se trouve dans une fourchette de 1500 à 3000 euros pour les modèles hauts de
gamme soit une baisse voisine de 50 % en quelques années.
Nota Le chauffe eau thermodynamique fonctionne en mode pompe à chaleur jusqu’à une température d’air
clémente de l’ordre de +7°C. En deçà, c’est la résistance électrique qui chauffe l’eau par effet Joule comme pour
le chauffe-eau électrique. Rappelons que les données de la norme EN 255-3 établissent le COP par une
température d’air encore plus clémente, soit à +15°C.
19
Donc vous devez porter une attention particulière à l’endroit où sera installé le chauffe-eau thermodynamique. Il
est préférable de l’implanter dans un volume protégé où peuvent se récupérer des calories habituellement
perdues : garage, buanderie, local non chauffé tempéré. Si la température de l’air est ainsi maintenue à 12 ou
15°C à minima alors oui le COP annuel sera plus proche de 3 que de 2 si le chauffe-eau est installé dans un
endroit où la résistance électrique est sollicitée !
Systèmes de chauffage
Pour le système de chauffage, plusieurs solutions peuvent être envisagés pour les constructions RT 2012 :




Chaudière à condensation : grâce à son système de récupération, un rendement supérieur à 100 %
est garanti en régime nominal.
Chaudière bois automatisée : ce type de chaudière assure la valorisation d'une énergie renouvelable
à performance énergétique élevée.
Pompe à chaleur : grâce à une valorisation des apports gratuits (air, eau, sol), son efficacité dépasse
généralement 3,5 au niveau du COR, par contre en période de grand froid une source de chauffage en relève
doit être prévue sinon la pompe à chaleur est alimentée par effet joule direct
Raccordement au réseau de chaleur : l’avenir est à la mutualisation des équipements, c’est un
système qui de plus favorise souvent les énergies renouvelables ou l'utilisation des déchets et permet de réduire
de manière significative les émissions de gaz à effet de serre
Poêles et inserts à bois : au vu du faible besoin de chauffage en maison individuelle RT 2012, cette
solution est très intéressante pour valoriser le bois tout en assurant un confort thermique le problème étant dans
la régulation, ces systèmes étant moins réactifs. Un autre facteur perturbant étant la faible quantité de
références de poêles et surtout d’inserts étanches proposés sur le marché français à un prix abordable
Le vitrage
On peut aisément obtenir avec un minimum de surfaces vitrées exposées au sud, avec un équivalent de 10% de
la surface de plancher (les deux tiers des 17% minimum requis par la RT 2012), Un résultat fort probant.
On peut envisager un tiers d’apport solaire passif en climat méditerranéen (en basse consommation : label BBC
et RT 2012), voire même plus, en habitat passif (très basse consommation).
Les ponts thermiques
En ce qui concerne les Ponts thermiques linéiques la construction bois est une option gagnante sur ce point
supprimant bien des problématiques. La France possédant une des premières ressources forestière d’Europe la
maison à ossature bois se pose en système constructif d’avenir avec de nombreux emplois à la clef.
Nous pouvons également espérer que dans les prochaines réglementations thermiques, la prise en compte des
facteurs environnementaux limitant l’impact de la construction sur notre milieux (matériaux puits carbone et
énergie grise) sera mise en œuvre.
La ventilation
Trois solutions principales s’imposent pour respecter la RT 2012 :
 la VMC double-flux avec récupérateur sur air extrait : le niveau d’étanchéité de la construction va directement
influer sur le rendement de ce type d’installation.
 La VMC simple flux hygro-réglable B ou modulante : peu performante pour la filtration des COV.
 Le système double flux thermodynamique équipé d’une micro-pompe à chaleur (PAC), procurant ventilation,
récupération d’énergie, chauffage et eau chaude sanitaire ou encore le “quatre-en-un”, apportant le
rafraîchissement en plus
Nota: Les moteurs de ventilations devant être de type basse consommation pour ne pas pénaliser la
consommation du poste dit « auxiliaires ».
Pour conclure, ce long processus de réflexion / validation imposé par cette nouvelle règlementation, tend à
rendre au client sa vraie fonction de maître d’ouvrage, certes ce sera souvent à son corps défendant le maitre
20
d'ouvrage n’étant pas et c’est normal au fait de toute cette machinerie bien compliquée, mais cette RT 2012
encore un peu jeune, va s’affiner, se roder et prendre son rythme de croisière.
Au vu de certaines réactions nous pourrions avoir l’impression que tout cela nous tombe dessus, hors il n’en est
rien cette RT 2012 est juste la suite logique de la RT 2000, 2005, RT2005 BBC le principal changement étant
dans l’obligation de résultat.
Pour conclure
Les pouvoirs publics ont re-transféré une part du portage du projet vers le MO, nous sommes dans la suite
logique de la démarche facteur 4 sur laquelle s’est greffée la crise économique, nous passons de l’ère de la clé
sur la porte à une phase consommateur-acteur.
Certes beaucoup trouvent ces règlementations contraignantes, mais las comme sur nos routes, c’est la peur du
gendarme qui malheureusement à fait régresser le nombre de morts, Il est indéniable que la carotte fiscale
aurait mieux fait passer ces nouvelle règles, un peu comme le BBC soutenu par les crédits d’impôts mais nous
savons que notre futur passe par une réduction de la dette.
Donc nous avons tous, maîtres d’ouvrage, architectes, constructeurs, bureau d’étude, en travaillant en synergie,
l’opportunité d’agir en tant qu’éco-citoyen, ce dont les générations futures nous serons gré.
MALVINA EUROPE SARL
CAPITAL VARIABLE DE 15 246 €uros  C.E. FR 784 376 783 78
R.C.S Saint-Gaudens 437 678 378  SIRET 437 678 378 00013
www.malvina.fr - [email protected]
21
22
23
24
25
26
27
28
