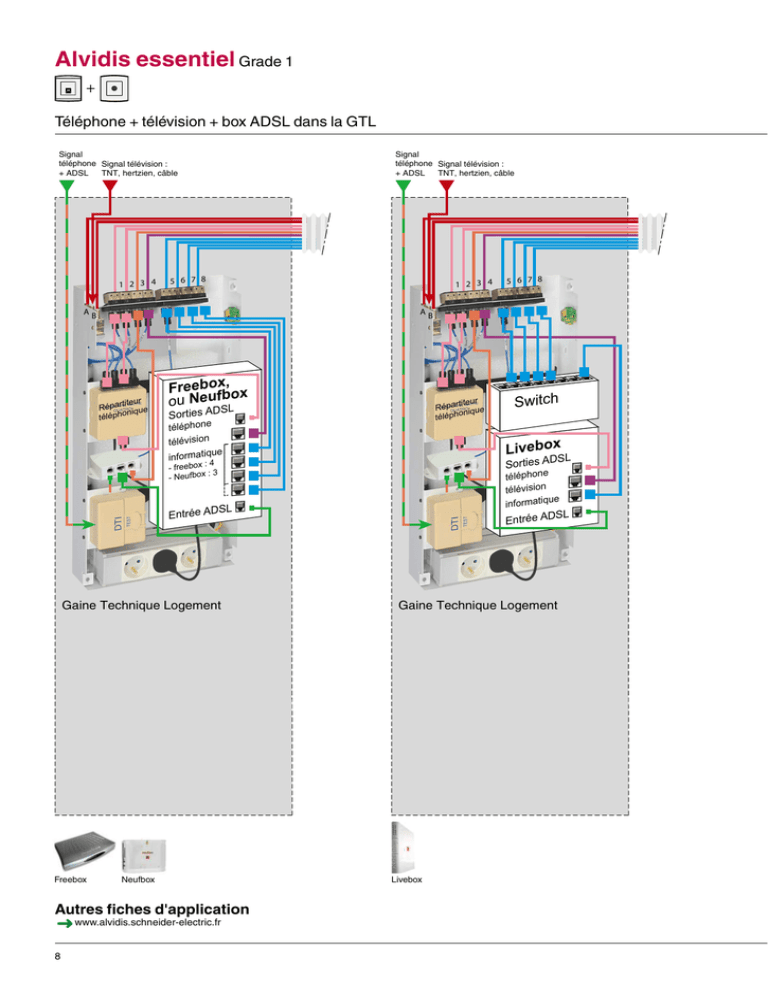

Téléphone + télévision + box ADSL dans la GTL

Alvidis essentiel Grade 1
+
Téléphone + télévision + box ADSL dans la GTL
Signal
téléphone Signal télévision :
+ ADSL
TNT, hertzien, câble
1 2 3 4
A
Signal
téléphone Signal télévision :
+ ADSL
TNT, hertzien, câble
5 6 7 8
1 2 3 4
A
B
iteur
Répart ique
on
h
p
lé
té
Freebox, ox
ou Neufb
SL
téléphone
télévision
ue
informatiq
DSL
Sorties A
téléphone
télévision
ue
informatiq
SL
Entrée AD
Freebox
Neufbox
Autres fiches d'application
www.alvidis.schneider-electric.fr
8
Switch
Livebox
:4
- freebox
:3
- Neufbox
Gaine Technique Logement
B
iteur
Répart ique
on
h
p
lé
té
D
Sorties A
5 6 7 8
SL
Entrée AD
Gaine Technique Logement
Livebox
Caractéristiques
de la configuration
Prise
RJ45
4
@
@
@
@
_
_
_
Salon
Décodeur TV ADSL
Antenne
Coax.
entrée
sortie
Sorties TV
HDMI Péritel
TV
ADSL
Description de l'installation
bas débit
(TNT, ADSL)
Prise
coaxiale
A
HD (TNT, ADSL)
Hertzien
Télévision, TNT
hertzienne, câble,
ADSL
1
Téléphone ADSL
Cuisine
Prise
coaxiale
B
Télévision TNT,
hertzienne, câble
Prise
RJ45
2
Téléphone ADSL
Entrée
Prise
RJ45
3
Téléphone
France télécom
Bureau
Prise
RJ45
5
Prise
RJ45
Ordinateur
6
Imprimante
Chambre 1
Prise
RJ45
7
Ordinateur
Chambre 2
Prise
RJ45
8
Ordinateur
Médias distribués
Téléphone France Telecom
Téléphone ADSL
Signal ADSL
Télévision TNT, hertzienne, câble
Télévision ADSL
Réseau informatique / internet
Cordons de raccordement
RJ45
RJ45
Coaxial
Ligne : non dégroupée ou dégroupée partiellement
Box ADSL installée dans la GTL
Décodeur TV ADSL en ambiance
Services disponibles :
téléphone : France Telecom + ADSL
télévision : TNT, hertzienne, câble + ADSL
informatique : accès internet + réseau interne
RJ11
RJ45
Coaxial
@ Le coffret de communication peut distribuer :
_ le connexion à internet jusqu'à 8 prises RJ45 selon le
type de box ADSL,
_ le signal télévision vers 4 prises coaxiales maximum,
_ le téléphone France Telecom vers 1 prise RJ45,
_ le téléphone ADSL vers 4 prises RJ45.
@ L'accès à internet est partagé par tous les ordinateurs
du logement.
@ D'une box ADSL à une autre, le nombre de sorties
informatique diffère (switch intégré ou non). Dans
certains cas (par exemple avec une Livebox), l'ajout
d'un switch sera nécessaire pour distribuer
l'informatique vers plusieurs prises RJ45.
@ L'ajout d'un filtre maître ADSL permet de distribuer
via le répartiteur téléphonique, le téléphone ADSL
jusqu'à 4 prises. Sans ce filtre maître ADSL, le
téléphone ADSL ne peut être distribué que vers une
prise RJ45 (la fonction de filtre ADSL est alors assurée
par le répartiteur téléphonique).
Liste du matériel
@ Coffret Alvidis essentiel box
prêt-à-l'emploi ...........................................VDIR390020
@ Switch ...................................................VDIR323008
@ Câble VDI grade 1 (305 m)
entre le coffret de communication
et les prises terminales RJ45 ....................ALB08801
@ Liaison entre le filtre ADSL et :
_ le DTI RJ11/fils nus ...............................VDI546043
_ le panneau de brassage RJ11/RJ45 .....VDI546022
_ la box ADSL RJ45/RJ11........................ fourni avec
la box ADSL
@ Liaison entre la box ADSL et :
_ le répartiteur téléphonique RJ11/RJ45.. fourni avec
la box ADSL
_ le panneau de brassage
RJ45/RJ45, 15 cm .................................... fourni avec
la box ADSL
@ Liaisons entre le switch
et le panneau de brassage RJ45/RJ45 .....VDI546035
@ Prises terminales RJ45 :
_ Alvaïs Blanc (1) .....................................ALB81037
_ Alcyon ...................................................ALB73537
_ M-Plan, Artec ou Antic (2) .....................MTN465800
@ Prises terminales coaxiales 1 sortie TV :
_ Alvaïs Blanc (1) .....................................ALB81311
_ Alcyon ...................................................ALB73311
_ M-Plan, Artec ou Antic (2) .....................MTN298600
@ Cordons entre les prises terminales
et les équipements :
_ téléphone RJ45/RJ11 2 m (3)................VDI546022
@ ordinateur RJ45/RJ45 2 m (3) ...............VDI546037
(1) Autres finitions : voir catalogue. A compléter avec une
plaque de finition
(2) A compléter avec un enjoliveur et une plaque de finition
(3) Autres longueurs : voir page 21
