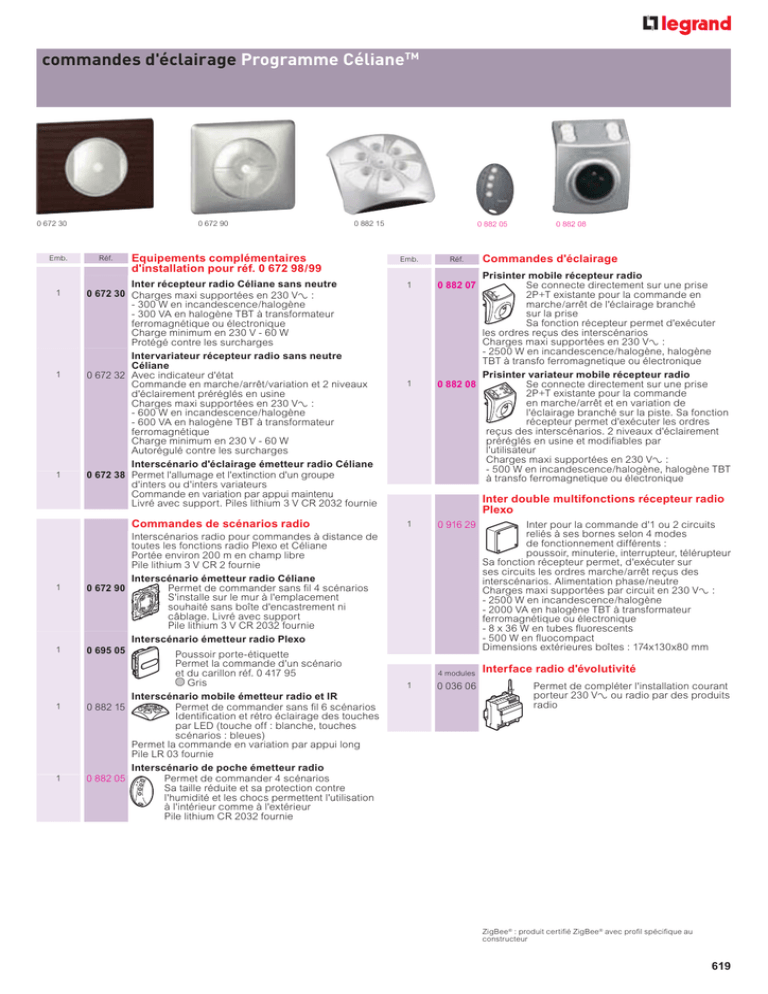

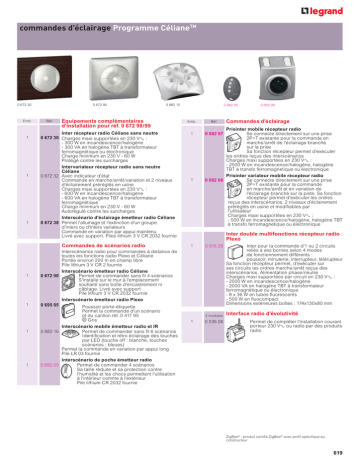

Programme Céliane

YeccWdZ[iZYbW_hW][Fhe]hWcc[9b_Wd[JC
0 672 30
Emb.
1
1
1
0 672 90
Réf.
0 882 15
Equipements complémentaires
d'installation pour réf. 0 672 98/99
Inter récepteur radio Céliane sans neutre
0 672 30 Charges maxi supportées en 230 VA :
- 300 W en incandescence/halogène
- 300 VA en halogène TBT à transformateur
ferromagnétique ou électronique
Charge minimum en 230 V - 60 W
Protégé contre les surcharges
Intervariateur récepteur radio sans neutre
Céliane
0 672 32 Avec indicateur d'état
Commande en marche/arrêt/variation et 2 niveaux
d'éclairement préréglés en usine
Charges maxi supportées en 230 VA :
ferromagnétique
Charge minimum en 230 V - 60 W
Autorégulé contre les surcharges
Interscénario d'éclairage émetteur radio Céliane
0 672 38 Permet l'allumage et l'extinction d'un groupe
d'inters ou d'inters variateurs
Commande en variation par appui maintenu
Livré avec support. Piles lithium 3 V CR 2032 fournie
Commandes de scénarios radio
1
1
1
1
Interscénarios radio pour commandes à distance de
toutes les fonctions radio Plexo et Céliane
Portée environ 200 m en champ libre
Pile lithium 3 V CR 2 fournie
Interscénario émetteur radio Céliane
0 672 90
Permet de commander sans fil 4 scénarios
S'installe sur le mur à l'emplacement
souhaité sans boîte d'encastrement ni
câblage. Livré avec support
Pile lithium 3 V CR 2032 fournie
Interscénario émetteur radio Plexo
0 695 05
Poussoir porte-étiquette
Permet la commande d'un scénario
et du carillon réf. 0 417 95
Gris
Interscénario mobile émetteur radio et IR
0 882 15
Permet de commander sans fil 6 scénarios
Identification et rétro éclairage des touches
par LED (touche off : blanche, touches
scénarios : bleues)
Permet la commande en variation par appui long
Pile LR 03 fournie
Interscénario de poche émetteur radio
0 882 05
Permet de commander 4 scénarios
Sa taille réduite et sa protection contre
l'humidité et les chocs permettent l'utilisation
à l'intérieur comme à l'extérieur
Pile lithium CR 2032 fournie
0 882 05
Emb.
1
1
Réf.
0 882 08
Commandes d'éclairage
Prisinter mobile récepteur radio
Se connecte directement sur une prise
2P+T existante pour la commande en
marche/arrêt de l'éclairage branché
sur la prise
Sa fonction récepteur permet d'exécuter
les ordres reçus des interscénarios
- 2500 W en incandescence/halogène, halogène
TBT à transfo ferromagnetique ou électronique
Prisinter variateur mobile récepteur radio
0 882 08
Se connecte directement sur une prise
2P+T existante pour la commande
en marche/arrêt et en variation de
l'éclairage branché sur la piste. Sa fonction
récepteur permet d'exécuter les ordres
reçus des interscénarios. 2 niveaux d'éclairement
préréglés en usine et modifiables par
l'utilisateur
- 500 W en incandescence/halogène, halogène TBT
à transfo ferromagnetique ou électronique
0 882 07
Inter double multifonctions récepteur radio
Plexo
1
0 916 29
4 modules
1
0 036 06
Inter pour la commande d'1 ou 2 circuits
reliés à ses bornes selon 4 modes
de fonctionnement différents :
poussoir, minuterie, interrupteur, télérupteur
Sa fonction récepteur permet, d'exécuter sur
ses circuits les ordres marche/arrêt reçus des
interscénarios. Alimentation phase/neutre
Charges maxi supportées par circuit en 230 VA :
- 8 x 36 W en tubes fluorescents
- 500 W en fluocompact
Dimensions extérieures boîtes : 174x130x80 mm
Interface radio d'évolutivité
Permet de compléter l'installation courant
porteur 230 VA ou radio par des produits
radio
ZigBee ® : produit certifié ZigBee ® avec profil spécifique au
constructeur
619
Fhe]hWcc[9b_Wd[JC
_dj[hhkfj[khi[jfekiie_hi
2 x 0 670 01 (Aluminium)
0 670 16 (Bambou)
0 670 31 (Taupe)
0 670 13 (Mica)
0 670 35 (Lavande)
Agréments p. 950
Emb.
Réf.
10
0 670 01
10
0 670 16
10
0 670 15
10
1
1
Interrupteurs et va-et-vient
Va-et-vient 10 AX - 230 VA
Devient :
- lumineux ou témoin avec lampes (p. 632)
et enjoliveur réf. 0 680 03 (blanc) ou
0 683 03 (titane)
- double va-et-vient, en associant 2 mécanismes
réf. 0 670 01 et 1 enjoliveur réf. 0 680 02 (blanc) ou
0 683 02 (titane)
- avec porte-étiquette et voyant avec lampes (p. 632)
et enjoliveur réf. 0 680 14 (blanc) ou 0 683 14 (titane)
- va-et-vient 5 commandes en associant
5 mécanismes réf. 0 670 01 et 1 enjoliveur réf. 0 680 11
(blanc) ou 0 683 13 (titane)
Va-et-vient à levier 6 AX - 230 VA
Devient :
- lumineux ou témoin avec enjoliveur
réf. 0 680 10 (blanc) ou 0 683 10 (titane) livré
avec lampe
- double va-et-vient, en associant
Mécanisme livré avec doigt uniquement finition
titane
Va-et-vient push 6 AX - 230 VA
S'utilise avec enjoliveur réf. 0 680 15
Mécanisme livré avec doigt uniquement
finition titane
Va-et-vient silencieux 6 AX - 230 VA
Devient :
réf. 0 680 13 (blanc) ou 0 683 13 (titane)
livré avec lampe
- double va-et-vient, en associant
Mécanisme livré avec doigt uniquement finition
titane
Va-et-vient témoin sans neutre
0 670 07
4 A maxi (60 W mini)
Fonction témoin intégrée au produit
Emb.
Réf.
10
0 670 31
10
10
10
0 670 13
0 670 41
10
Inter sans neutre à commande tactile 400 W
Permet d'allumer ou d'éteindre la lumière
par simple contact du doigt
1
1
0 670 06
Permutateur - 10 AX
Permet d'ajouter un troisième point de
commande dans une installation
en va-et-vient
Poussoir inverseur - contact NO-NF
Devient :
- lumineux avec lampe réf. 0 676 66/67,
témoin avec lampes réf. 0 676 69/61/62
(p. 632) et avec enjoliveur réf. 0 680 03 (blanc)
ou 0 683 03 (titane)
- double poussoir, en associant 2 mécanismes réf. 0 670 31
et 1 enjoliveur réf. 0 680 02 (blanc) ou 0 683 02 (titane)
- avec porte-étiquette et voyant avec lampes (p. 632)
et enjoliveur réf. 0 680 14 (blanc) ou 0 683 14 (titane)
- poussoir 5 commandes en associant
5 mécanismes réf. 0 670 31 et 1 enjoliveur
Poussoir inverseur à levier - contact NO-NF
Devient :
réf. 0 680 10 (blanc) ou 0 683 10 (titane) livré
avec lampe
- double poussoir, en associant 2 mécanismes
réf. 0 670 36 et 1 enjoliveur réf. 0 680 19 (blanc)
Mécanisme livré avec doigt uniquement finition titane
Poussoir inverseur "push" - contact NO-NF
0 670 35
S'utilise avec enjoliveur réf. 0 680 15 (blanc)
Mécanisme livré avec doigt uniquement
finition titane
Poussoir inverseur silencieux - contact NO-NF
0 670 33
Devient :
- lumineux avec enjoliveur réf. 0 680 13
(blanc) ou 0 683 13 (titane) livré avec lampe
- double poussoir, en associant
Mécanisme livré avec doigt uniquement finition titane
Poussoir contact NO - Bornes libres de potentiel
Permet la réalisation de poussoir témoin grâce à
2 bornes libres de potentiel (utiliser lampes
réf. 0 676 68, p. 632)
0 670 34
Devient :
- double poussoir en associant
2 mécanismes réf. 0 670 34 et un enjoliveur
double réf. 0 680 04 (blanc) ou 0 683 04 (titane)
0 670 36
Télérupteur silencieux - 2000 W
1
10
Poussoirs 6 A
0 670 61
Commande à distance par bouton-poussoir
S'installe dans 1 boîte d'encastrement
prof. 40 mm mini
Commande tactile avec neutre 1000 W
par simple contact du doigt
Possibilité d'associer jusqu'à
5 commandes tactiles
Commande à effleurement avec neutre 1000 W
0 670 49
par simple passage de la main devant
l'interrupteur
Possibilité d'associer jusqu'à 5 commandes
à effleurement
0 670 42
Prêts à poser Céliane p. 616
Références en gras : Produits de vente courante habituellement stockés par la distribution
620
Fhe]hWcc[9b_Wd[JC
_dj[hhkfj[khiWkjecWj_gk[i
0 670 91 (Sable)
Emb.
0 670 93 (Mandarine)
Réf.
0 670 94 (Blanc)
Interrupteurs automatiques - 230 VA
1
Seuil de luminosité réglable de 3 à 1000 lux
Temporisation réglable de 1s à 16 min avec
recyclage tant qu'un mouvement est détecté
Possibilité de commande manuelle déportée
par bouton-poussoir (réf. 0 670 31)
S'installent dans boîte prof. 50 mm recommandée
Equipés de boutons-poussoirs de dérogation pour
allumer et éteindre manuellement l'éclairage (sauf
réf. 0 670 93
Détection par infrarouge, distance de détection :
10 m maxi réglable (sauf réf. 0 670 93)
Inters automatiques sans neutre 400 W 2 fils
S'installent en remplacement d'interrupteurs
traditionnels sans câblage supplémentaire
Permettent la commande de lampes :
- 40 W mini à 400 W maxi en
incandescence, halogène 230 VA
- 400 VA halogène TBT à transformateur
Angle horizontal de détection : 180°
0 670 91 Avec fonction marche/arrêt manuelle
1
0 670 99 Sans fonction marche/arrêt manuelle
1
1
1
0 670 96 (Blanc)
Emb.
Réf.
1
0 670 94
1
Interrupteurs à extinction automatique
230 VA
3-fils, câblage phase-neutre
Allumage manuel extinction automatique
dès qu'il n'y a plus de présence dans la
pièce
Intègre un détecteur de présence bi-technologie
pour une gestion de l'éclairage optimisée
Temporisation et seuil de luminosité réglables
- 2000 W en incandescence ou halogène 230 VA
- 1000 VA, halogène TBT à transformateur
- 500 VA fluocompactes
- 500 VA pour les LEDs
0 670 96
2 fils, sans neutre
Allumage manuel extinction automatique
dès qu'il n'y a plus de présence dans la
pièce
Particulièrement adapté aux lieux de passage
Temporisation et seuil de luminosité réglables
- 400 W en incandescence ou halogène
230 VA
Inters automatiques avec neutre 3 fils
Avec fonction marche/arrêt manuelle
Permet la commande de lampes :
- jusqu'à 1000 W, incandescentes et
halogènes 230 VA
- jusqu'à 500 VA, halogènes TBT par
transformateur ferromagnétique ou électronique
- Fluo 500 VA
Peuvent commander une VMC (100 VA maxi)
0 670 90
Sans fonction marche/arrêt manuelle
Permet la commande de lampes :
- 2000 W en incandescence ou halogène
230 VA
- 500 VA fluocompactes
- 500 VA pour les LEDs
Inter automatique de balisage
0 670 93
20 lux - Permet de se repérer dans
l'obscurité. Fonction balisage ou veilleuse
Détection par infrarouge. Distance de
détection 6 m maxi. Angle
horizontal de détection : 180 °. A positionner à
hauteur d'un inter ou d'une prise
0 670 92
Références en rouge : Produits nouveaux
621
Fhe]hWcc[9b_Wd[JC
_dj[hhkfj[khilWh_Wj[khi
0 670 87 (Titane)
0 670 85 (Blanc)
Emb.
1
1
1
1
1
1
Réf.
0 670 43 (Chêne)
0 670 81 (Aluminium)
Interrupteurs variateurs - 230 VA
Variateur universel 300 W pour lampes à
économie d'énergie et LEDs
0 670 85
Permet la commande et la variation de
lampes : à économie d'énergie à intensité
variable dimmable, des LEDs 230 V, de
40 à 300 W maxi incandescente, halogène
230 V, halogène TBT avec transfo ferromagnétique
ou électronique, fluo 160 VA. Ne s'associe pas avec
d'autres variateurs ou poussoirs. Câblage du neutre
nécessaire. Produit à configurer en fonction du type
de lampe à faire varier. Prévoir le même type de
lampes sur un même circuit
Variateur 400 W multi charges télécommandable
Permet la commande et la variation de lampes de
40 à 400 W maxi incandescentes, halogène 230 V,
halogène TBT par transformateur ferromagnétique
ou électronique
Peut s'utiliser en mode variation, en niveaux
préréglés (0-33-66-100 %) ou en mode veilleuse
(extinction progressive de la lampe pendant 1 heure)
Fonction mémoire d'état (débrayable)
0 670 87
Peut être piloté :
- par un seul va-et-vient (réf. 0 670 01)
- par 1 ou plusieurs boutons poussoirs
(réf. 0 670 31)
- par télécommande TV ou DVD (non livrée) après
apprentissage du code de la télécommande au
variateur
Compatible avec la plupart des télécommandes du
marché (pour marche/arrêt/variation)
Variateur 400 W multi charges
0 670 84
Peut s'associer à un seul va-et-vient
(réf. 0 670 01) ou par 1 ou plusieurs
boutons poussoirs (réf. 0 670 31)
Emb.
Réf.
1
0 670 86
1
0 670 80
1
0 670 88
Interrupteurs variateurs 230 VA (suite)
Variateur 1000 W
Variateur permet la commande et la
variation de lampes de 60 à
1000 W maxi en incandescent, halogène
230 V, halogène TBT par transformateur
ferromagnétique et électronique
Installation avec neutre dans boîte
d'encastrement 2 postes (p. 644-645)
Se monte sur plaque 4/5 modules
Variateur pour ballast 0-10 V
lampes associées à des ballasts
de 0-10 V
Variateur pour ventilateur de plafond
Permet de commander et de faire varier la
vitesse d'un ventilateur de plafond
Variateur télérupteur 600 W
Permet la commande et la
variation de lampes de 40 à 600 W maxi
incandescentes, halogène 230 V,
halogène TBT par transformateur
ferromagnétique. Fonction mémoire d'Etat
Peut s'associer à un ou plusieurs boutons-poussoirs
(réf. 0 670 31) en marche/arrêt et variation
Variateur 300 W
0 670 81
lampes de 40 à 300 W maxi
incandescentes, halogène 230 VA et
halogène TBT par transformateur
ferromagnétique
Peut s'associer à un va-et-vient (réf. 0 670 01) en
allumage et extinction
Variateur à commande tactile multi charges - 400 W
0 670 43
lampes de 40 à 400 W incandescentes,
halogène 230 V, halogène TBT par
transformateur ferromagnétique ou
électronique
Peut s'associer à un ou plusieurs boutons-poussoirs
(réf. 0 670 31)
0 670 82
622
Fhe]hWcc[9b_Wd[JC
Fhe]hWcc[9b_Wd[JC
Wkjh[iYeccWdZ[iZYbW_hW][
0 670 51 (Mica)
YeccWdZ[iZ[leb[jihekbWdji[j\[djh[Z[je_j
0 670 53 (Inox brossé)
0 670 21 (Fer oxydé)
0 676 01 (Kaki)
Tableau de choix enjoliveurs, plaques et supports p. 610-611
Emb.
Réf.
1
0 670 89
Commande pour télévariateurs
Permet la commande de télévariateurs
modulaires réf. 0 036 60/71 (p.186)
0 670 45 (Cobalt)
0 670 51
Sans neutre 2 fils - 1000 W
Permet la commande de l'éclairage
1000 W en incandescence et halogène
230 VA, 400 VA en fluo halogène TBT
Peut commander un moteur (ex : VMC) - 250 VA
Temporisation de 25 s à 15 mn
Réf.
10
0 676 01
Interrupteur
Pour la commande directe de moteur
Commande volets roulants/stores/bannes
10
0 676 02
Poussoir
Pour commande par boîtier
d'automatisme
1
0 670 45
Commande tactile
Pour commande directe de
moteurs ou par boîtier d'automatisme
Interrupteur horaire programmable
1
0 670 53
Permet la commande du fil pilote d'un
chauffage (envoi de 2 ordres confort/réduit
ou permet de programmer la marche ou
l'arrêt d'un circuit électrique (cafetière,
radio,...)
Visualisation permanente du programme en cours
Programme hebdomadaire :
Capacité : 28 programmes maxi
1 sortie par contact inverseur
Alimentation 230 VA - 50/60 Hz
Puissance maxi 2300 W
Commandes de volets avec programmation
journalière
1
Interrupteur bipolaire 20 AX
10
Permet la coupure simultanée de la phase et du
neutre
Capacité des bornes :
2 x 2,5 mm2 ou 1 x 4 mm2
0 670 21
Devient lumineux ou témoin avec lampes
réf. 0 676 64 (p. 632) et enjoliveurs
réf. 0 680 23 (blanc) ou réf. 0 683 23 (titane)
1
Interrupteur programmable
Commande programmable store, volet
roulant
Permet de programmer la montée et la
descente de volets roulants
Dérogation manuelle possible
Pouvoir de coupure : 3 A - 250 V
Relais pour commandes groupées
0 676 22
En association avec l'interrupteur
programmable, il permet de commander
simultanément plusieurs volets
0 676 21
Commande pour fenêtre de toit
10
0 676 04
Interrupteurs à tirage
Va-et-vient à tirage
10 AX
10
0 670 08
10
Poussoir à tirage
0 670 38
6A
10
0 898 05
Commandes de volets roulants 6 A - 250 VA
Emb.
Interrupteur temporisé
1
0 676 21 (Graphite)
Permet de commander un moteur de
fenêtre de toit en courant continu par
inversion de polarité
Inter individuel de volets radio compatible
RTS
1
0 672 69
1
1 004 17
Cordon pour mécanisme à tirage
Longueur 1,5 m
Permet la commande à distance de volets
roulants compatibles RTS
Emet par radio les ordres de montée,
descente et arrêt au moteur RTS
Portée 50 m en champ libre
Fonctionne avec 1 pile lithium 3 V type CR 2032
fournie
Se fixe directement sur le mur à l'emplacement
choisi sans boîte d'encastrement
Interrupteur pour volets roulants Budendorff
Commandes d'éclairage radio p. 616
Commande programmable pour volet
roulant filaire Bubendorff équipé de
moteurs MG. Permet de programmer la
montée et la descente de volets roulants
Pouvoir de coupure : 3 A - 250 V
Livré complet avec plaque de finition et enjoliveur
couleur blanche
Prêts à poser Céliane p. 616
623
Fhe]hWcc[9b_Wd[JC
leoWdji"YeccWdZ[iLC9"Yedjhb[ZWYYi"YWh_bbedi
0 676 51 (Anis)
0 670 01 (Ciment)
0 674 23 (Acajou)
0 670 09 (Cuivre)
0 675 41 (Corian® Antarctica)
Emb.
1
1
1
Réf.
Voyants
Emb.
Pour éclairage de passage et signalétique
Alimentation 230 V
Voyant de signalisation
0 676 51
2 niveaux de réglage lumineux
Lampe sans entretien (LED)
Livré avec 4 couleurs, porte-étiquette et
un jeu de 10 pictogrammes pour repérage
Voyant de balisage autonome
0 676 53
Eclairage circulaire par LED bleu en
mode veille
S'allume automatiquement en cas de
coupure (LED blanche)
Autonomie 1 h maxi
Lampe autonome débrochable
0 676 58
Lors de l'extraction de son socle, la lampe
s'allume automatiquement
En cas de coupure secteur, la lampe émet
un flash intermittant permettant de repérer
la lampe
Portée : 5 m
Autonomie : 1 h en utilisation
1
1
0 670 01
1
Commande VMC
2 vitesses
Interrupteur avec ventilation retardée
0 674 23
Permet la mise en marche d'une
ventilation (extracteur) et d'un
circuit éclairage
A l'extinction de l'éclairage, la ventilation
continue pendant une durée réglable de 25 s à
15 mn. Fonction lumineuse intégrée au produit
Puissance :
- En éclairage : 250 W
- En ventilation : 250 VA
1
1
0 670 09
Interrupteur à clé 2 positions
2 contacts NO - 6 A - 230 V
Extraction de la clé dans les 2 positions
1
0 670 39
Poussoir à clé 3 positions
Inverseur avec position arrêt - 6 A - 230 V
Extraction de la clé en position arrêt
1
0 697 95
Barillet
0 675 31 Permet de commander à distance simultanément la
coupure de l'éclairage normal et la mise au repos de
l'éclairage de sécurité
Permet de multiplier les points de commande de
mise au repos de l'établissement (ex. : un point par
accès)
Montage impératif de l'enjoliveur réf. 0 681 99 blanc ou
réf. 0 684 99 titane pour fonctionnement du produit
S'utilise en complément de la télécommande
multifonctions réf. 0 039 00
Peuvent recevoir 5 boutons-poussoirs pour gérer
2 entrées différentes
13 mélodies au choix - 1 mélodie différente par
entrée
Niveau sonore réglable de 53 à 80 dB à 1m
Equipés de voyants à LEDs clignotants lors d'une
activation du carillon
Dérogation possible de la mélodie par appui sur
boutons en face avant
0 675 42
Alimentation 8-12 VA - 50 Hz avec
commande en TBTS, (utiliser transformateur
8 VA réf. 4 130 91 (p. 185) ou réf. 0 420 25
(p. 641)
Fonctionne avec boutons-poussoirs Céliane
réf. 0 670 31 ainsi que bouton-poussoir réf. 0 416 47
et lampe réf. 0 898 26 (p. 666)
0 675 41
Alimentation 230 VA - 50 Hz
Fonctionne avec bouton-poussoir Céliane
réf. 0 670 31 et lampes réf. 0 676 66 ainsi
que bouton-poussoirs réf. 0 416 45 et lampe
réf. 0 898 21 (p. 666)
Interrupteur à badge
Interrupteurs à clé
A équiper du barillet réf. 0 697 95 ou avec barillet
européen standard
Inter à clé pour BAES
Carillons lumineux
Commandes de ventilation mécanique
10
Réf.
1
1
10
Permet la mise sous tension d'un circuit par
introduction d'un badge porte-clé ou badge type
carte bleue
Equipé d'une temporisation de 30 s après le retrait
du badge
En multiposte, se monte en entraxe 71 mm
0 675 63
Inter à badge
Alimentation 230 V - 50/60 Hz
Possibilité de l'associer au poussoir
d'appel réf. 0 675 60 (p. 633)
0 675 64
Interrupteur à badge RFID
Fonctionne uniquement par détection de
présence d'un badge porte-clé
0 898 06
Badge porte-clé
Pour utilisation avec l'interrupteur à badge
réf. 0 675 63
Equipé d'un porte-étiquette
Barillet européen
Livré avec 1 jeu unique de 3 clés
Badge porte-clé p. 778
Montage fonctions doubles sur
www.legrand.fr
624
Fhe]hWcc[9b_Wd[JC
YeccWdZ[iZ[Y^Wk\\W][
0 674 00 (Erable)
0 674 02 (Acajou)
0 674 08 (Titane)
Emb.
Réf.
1
0 674 00
1
1
Commandes pour tout type d'énergie
Thermostat d'ambiance
Pour plafonds rayonnants planchers
chauffants directs, chauffage fuel et gaz
Possibilité de commander une
climatisation par contact été/hiver
Possibilité de mise à l'arrêt de l'installation depuis le
thermostat
Plage de réglage de 7 °C à 30 °C
Précision de la régulation ± 0,5 °C
1 sortie par contact non alimenté
Pouvoir de coupure :
- 8 A maxi
Thermostat programmable d'ambiance
0 674 02
Pour plafond et plancher chauffants
directs, chauffage fuel et gaz
Programmation hebdomadaire
Visualisation permanente de la
température programmée sur l'écran
4 programmes pré-enregistrés, 1 programme libre,
Plage de réglage 7 °C à 30 °C
Précision de la régulation ± 0,5 °C
Sauvegarde permanente des programmes
Réserve de marche 100 h
1 sortie par contact inverseur non alimenté
Pouvoir de coupure : 8 A maxi
Sonde pour thermostat modulaire
Assure les mesures de température
La sonde doit être installée dans une pièce mesurant
correctement la température
S'encastre dans boîte d'encastrement Batibox
1 poste ou se pose en saillie dans cadre Céliane à
1 m 50 du sol
Distance maxi entre le thermostat et la sonde : 50 m
0 674 08
Sonde pour thermostat modulaire
réf. 0 038 40 (p. 190)
Sortie de câbles pour convecteurs et
sèches serviettes équipés de fil pilote
1
0 674 18
S'utilise en rénovation, en complément
d'une installation toute énergie dans une
pièce de la maison pour amélioration du
confort (ex. : salle de bains)
Alimentation 230 VA
Envoie de façon indépendante un ordre fil pilote au
convecteur associé
Livrée programmée
Possibilité de changement des programmes par clé
de programmation (livrée)
Emb.
Réf.
1
0 038 21
1
0 674 10
1
0 674 12
6 modules
Commandes pour chauffage électrique,
fil pilote
Gestionnaire 3 zones fil pilote
Destiné à l'offre Tarif bleu, il est
compatible avec les compteurs mono
et triphasés électroniques ainsi que les
compteurs monophasés mécaniques
Permet la programmation de 3 zones de
chauffage en liaison avec le programmateur fil pilote
Céliane réf. 0 674 12
Délestage sur 6 voies du chauffage et 1 voie dédiée
au délestage de l'ECS
Thermostat d'ambiance fil pilote 230 VA
Pour plafonds rayonnants et planchers
chauffants directs
Plage de réglage de 7 °C à 30 °C
Précision de la régulation +/- 0,5 °C
Pouvoir de coupure : 8 A maxi (contact à fermeture)
Peut être associé au gestionnaire d'énergie
réf. 0 038 21 grâce à son entrée fil pilote
Programmateur d'ambiance fil pilote
Permet de piloter et programmer
3 zones de chauffage
Assure la programmation hebdomadaire
des 3 zones de façon similaire ou
différenciée
Permet de déroger par zone ou sur l'ensemble de
l'installation au programme en cours
4 programmes préenregistrés modifiables plus
1 programme libre
Affiche le programme en cours, ainsi que le mode
concerné conformément aux 6 ordres (confort,
confort - 1 °C, éco, réduit, hors gel, arrêt)
En liaison avec le gestionnaire fil pilote 3 zones
(0 038 21) affiche les informations suivantes :
- consommations globales EDF (en fonction des
périodes : rouges, blanc, bleu) ou plage temporelle
- consommation instantanée (tension, intensité,
puissance)
- état du contact chauffe-eau
Peut s'associer au gestionnaire 1 zone (réf. 0 038 20,
p. 191), dans ce cas une reconnaissance automatique
permet la gestion simplifiée d'une seule zone
625
Fhe]hWcc[9b_Wd[JC
fh_i[iZ[YekhWdj"fWhW\ekZh[i"iehj_[iZ[Y~Xb[i[jfh_i[ijbfêd[
0 671 11 (Porcelaine)
0 671 32 (Erable)
0 671 22 (Verre titane)
0 671 25 (Inox brossé)
Emb.
Réf.
Prises de courant
Emb.
Réf.
Prises de courant précâblées
10
Standard Français 16 A - 250 V
Avec éclips de protection
0 671 101
2P
10
10
0 671 111
Equipées de bornes automatiques avec repérage
couleur
Double précâblée
0 671 22
2 x 2P+T
Se monte sur support réf. 0 802 52
avec plaque 2 postes (p. 610-611)
2P+T à bornes automatiques
10
0 671 23
10
0 671 131
2P+T spéciale rénovation
Compatibles avec boîtes profondeur 30 mm
Bornes à vis
Capacité des bornes 3 x 2,5 mm²
2P+T à détrompage
Livrée avec son enjoliveur rouge
10
0 671 25
10
0 671 14
10
0 671 31
10
1
0 671 32
0 671 33
2P+T affleurante blanche
Prise à bornes automatiques (livrée avec
son enjoliveur)
Le puits de la prise se libère et s'enfonce
au contact d'une fiche
2P+T affleurante titane
Prise à bornes automatiques (livrée avec
son enjoliveur)
Le puits de la prise se libère et s'enfonce
au contact d'une fiche
2P+T à manipulation facile blanche (livrée
avec son enjoliveur)
Introduction et extraction de la prise sans
effort grâce au levier
1
0 671 34
10
0 671 53
10
0 671 55
Standard Britannique 13 A - 250 V
2P+T à vis avec éclips de protection
10
0 671 57
Standard US 15 A
2P+T à vis
10
Sorties de câbles
10
0 671 81
10
0 671 83
Livrées avec serre-câbles
Sortie de câbles
Sortie de câbles équipées de 4 bornes
(1,5 mm2) automatiques traversantes pour un
raccordement facile des appareils en face
avant
Parafoudre
1
Type 2/3, protection de proximité pour l'alimentation
informatique ou électronique dans une installation
déjà protégée par parafoudre en tableau (p. 126)
Se couple à une ou plusieurs prises de courant
Conserve la prise sous tension après surtension
(réseau ou choc de foudre) jusqu'au remplacement
du module ci-dessous
Permet de protéger jusqu'à 5 socles de prises
(ou 10 si 2 socles par boîte)
Conforme à la norme NF EN 61 643-11
Courant nominal de décharge (In) : 1,5 kA
Courant maximal admissible (Imax) : 6 kA
Niveau de protection (Up) : L-N : 1 kV
Tension à circuit ouvert (Uoc) : 3 kV
Uc L-N : 255 VA
Signalisation de la protection par voyant :
- vert : parafoudre en état de fonctionnement
- rouge : module du parafoudre à remplacer
0 671 93
16 A - 250 VA - 50/60 Hz
1
0 676 93
10
0 673 38
2P+T à manipulation facile titane (livrée
avec son enjoliveur)
Introduction et extraction de la prise sans
effort grâce au levier
Standard Germanique 16 A - 250 V
2P+T à bornes automatiques avec éclips de
protection
A contact latéral de terre
Détrompeur
0 502 99
Se fixe directement sur la fiche 2P+T de
l'appareil destiné à être raccordé à la prise
à détrompage
1 : Peut être repérable par voyant pour utilisation spécifique
ex. : prise commandée) avec enjoliveur réf. 0 681 13 (blanc) ou
réf. 0 684 13 (titane) et voyant réf. 0 676 64
Triple pré-câblée
3 x 2P+T
Se monte sur support
réf. 0 802 53 avec plaque
3 postes (p. 610-611)
Quadruple pré-câblée
compacte 4 x 2P+T
Se monte sur support
réf. 0 802 53 avec plaque
spéciale 6/8 modules
(p. 612-613)
Module de rechange pour réf. 0 671 93
Prise téléphone
8 contacts
Reçoit le module de test de ligne (module
d'essai RC) réf. 0 512 48, (p. 555)
Prise rasoir p. 632
626
Fhe]hWcc[9b_Wd[JC
fh_i[ijbl_i_ed"jbfêd["_d\ehcWj_gk[
0 673 88 (Cuir lie de vin)
0 673 80 (Aluminium)
0 673 90 (Teinté Wengué)
0 673 46 (Corian Nocturne)
0 673 52 (Cobalt)
Emb.
Réf.
Prises télévision
10
Connecteur TV mâle et R femelle. Connecteur
satellite "F". Câble recommandé 17/19 VATC A
Compatibles TNT
Prises TV-R-SAT et TV-SAT
Pour installation hertzienne et satellite avec
démodulateur individuel. Permettent la réception des
émissions numériques (Canal Satellite...)
Equipées d'une borne de connexion automatique
pour le raccordement du câble coaxial
TV 5-68/120-862 MHz et FM 87,5 - 108 MHz
Sat 950 - 2 400 MHz. Atténuation ≤ 2 dB
0 673 88
TV-R-SAT
10
0 673 89
10
10
10
0 673 92
Réf.
1
0 673 90
10
TV-R-SAT 2 câbles
Permet l'ajout du satellite sur une installation
existante sans couplage en descendant un
second câble jusqu'à la prise
TV-SAT
Prises TV-R
Pour installation réseau câblé, distribution
hertzienne ou modulation d'amplitude MABLR
(réception satellite collective sans démodulateur
individuel). TV 5-68/120-862 MHz et FM 87,5-108 MHz
Voie de retour sur connecteur TV
0 673 83
TV-R
Atténuation ≤ 1,5 dB
10
10
TV-R passage
Utilisation d'un amplificateur conseillée
Bus de 4 prises maximum
Affaiblissement de passage 2 dB,
de dérivation 14 dB
0 673 85
TV-R terminale
Utilisation d'un amplificateur conseillée
A utiliser en fin de bus (de 4 prises maximum)
Affaiblissement de connexion 10 dB
Prises TV simples
Peuvent s'associer à une prise téléphone
réf. 0 673 37 pour réalisation d'une prise double
TV + téléphone RJ 45 avec enjoliveur réf. 0 682 39
(blanc) ou réf. 0 685 39 (titane)
0 673 82
Prise TV mâle 0-2400 MHz
0 673 80
Prise TV type "F" 0-2400 MHz, à visser
1
Prises pour réseaux câblés
Conformes aux exigences AFORM
Permettent l'accès à la télévision et aux services
multimédia (internet, téléphone) des opérateurs du
câble 5-862 MHz
0 673 98
Prise simple "F", à visser
10
Emb.
10
0 673 84
0 673 99
Prise triple RJ 45 - STP pour réseau
Optimum auto
Permet avec 1 seul câble de distribuer
simultanément TV, téléphone, informatique
1 sortie dédiée par média
La TV par ADSL est obligatoirement connectée sur
la sortie informatique
Utiliser exclusivement le câble multimédia TV +
satellite réf. 0 327 89 (p. 547)
S'installe dans boîte d'encastrement prof. 50 mm
recommandée
0 673 96
Prise simple RJ 45, STP - cat. 6
Reçoit TV, téléphone, informatique
Repérage manuel du média par enjoliveur
multimédia réf. 0 682 91 ou 0 685 91
Prises RJ 45
10
10
Prises avec connecteur LCS2 à connexion rapide
sans outil. Acceptent les câbles monobrins AWG 22
jusqu'à AWG 26 et multibrins AWG 26. Repérage
des contacts par double code couleur et numéros
568 A et B. Conformes aux normes ISO/IEC 11801
éd. 2.0, EN 50173-1 et EIA/TIA 568
Prise cat. 6A - STP - Blindage métal
0 673 46
Pour réaliser une prise simple, associer le
mécanisme réf. 0 673 46 et un enjoliveur
Pour réaliser une prise double, associer
Prises cat. 6
Pour réaliser une prise simple, associer un
mécanisme ci-dessous et un enjoliveur réf. 0 682 51
(blanc) ou réf. 0 685 51 (titane). Pour réaliser une
prise double, associer 2 mécanismes
réf. 0 673 44/45 et un enjoliveur réf. 0 682 52 (blanc)
ou réf. 0 685 52 (titane)
0 673 45
Prise FTP
0 673 44
Prise UTP
Prises RJ 45 avec enrouleur
1
1
Avec cordon intégré à dérouler - 1 m
Enroulement automatique par appui sur poussoir
0 673 55
Prise cat. 6 - FTP
0 673 54
Prise cat. 6 - UTP
Autres prises informatiques
1
1
1
Prises multimédia
Prise double "F", à visser
Arrivée de câble unique
1
Prise USB femelle
Permet de rapprocher les connexions
multimédia de l'utilisateur (imprimantes,
camescope, appareil photo numérique)
Câblage par bornier à vis section 1 mm
0 673 52
Prise USB femelle à connecter
0 673 72
Prise USB femelle à pré-connectorisée
Equipée d'un câble de 15 cm avec fiche
USB pour raccord rapide
Prise SUB D 9
0 673 51
Pour liaison série type RS 232. Connecteur à
visser. Permet le transfert de données entre
un disque dur et un périphérique
Prise optique p. 545
Références en gras : Produits de vente courante habituellement stockés par la distribution. Emballages en gras : Obligatoires pour livraison d'usine
627
Fhe]hWcc[9b_Wd[JC
fh_i[iWkZ_e%l_Ze#[nj[di[khiWkZ_e%l_Ze
0 673 11 (Verre Kaolin)
0 673 13 (Verre Kaolin)
0 673 32
Emetteur Céliane - Récepteur Mosaic
Emb.
Réf.
10
0 673 11
10
Prise haut-parleurs
Borne automatique repérée (noir/rouge)
Pour réalisation d'une prise double,
associer 2 mécanismes simples réf. 0 673 11
et un enjoliveur spécifique réf. 0 682 12
(blanc) ou réf. 0 685 12 (titane)
012 Prise Banana
Mars 2
0 673 12
Permet la connexion d'enceintes
Assure une qualité de son optimum
Emb.
Réf.
1
0 673 18
1
Prises audio et vidéo
1
1
1
1
1
1
1
628
Equipées de bornier de raccordement à vis pour un
câblage facilité
Prise triple RCA femelle
Permet la liaison vidéo composite et audio stéréo
de tout périphérique de type ampli, lecteur DVD,
magnétoscope
Pour réalisation d'une double prise triple RCA,
associer 2 mécanismes réf. 0 673 13 ou 0 673 73 et
1 enjoliveur réf. 0 682 14 (blanc) ou 0 685 14 (titane)
0 673 13
Prise triple RCA femelle à connecter
0 673 73
012
Mars 2
Prise triple RCA femelle préconnectorisée
Equipée de cordons avec fiches pour
raccordement rapide
Prise double RCA et 1 S-vidéo
0 673 14
Permet la liaison vidéo de tout périphérique
type caméra, lecteur DVD, magnétoscope
Pour réalisation d'une double prise 2 RCA +
1 S-vidéo, associer 2 mécanismes
réf. 0 673 14 et 1 enjoliveur réf. 0 682 14 (blanc) ou
0 685 14 (titane)
Prise YUV
0 673 15
Permet la liaison en haute définition d'un
DVD, moniteur PC, écran plasma, vidéo
projecteur, palette graphique,...
Câble préconisé :
3 mini coaxial 3 mm portée 25 m
3 coaxial RG 59 portée 50 m
Pour réalisation d'une double prise YUV, associer
Prise audio/vidéo HDMI type A
Permet la transmission de flux audio vidéo
numériques haute définition entre une source
(lecteur HD- DVD ou Blu-Ray, console de jeu,
ordinateur...) et un récepteur compatible (plasma, LCD)
0 673 17
Prise HDMI type A à connecter
0 673 77
012
Mars 2
Prise HDMI type A à préconnectorisée. Equipée de
connecteurs femelles et de 15 cm de
câble pour raccordement rapide à
des cordons pré-équipés d'une fiche mâle
Prise vidéo HD 15
0 673 16
Permet la liaison VGA full pin (15 broches)
d'un moniteur PC, écran plasma, vidéo
projecteur
1
Prises audio et vidéo (suite)
Prise audio-jack 3,5 mm
Permet la liaison stéréo à partir d'une
source portable
Prise HD 15 femelle + jack 3,5 mm
Permet la liaison VGA full pin (15 broches) d'un
moniteur PC, écran plasma, vidéo projecteur
Permet la liaison stéréo à partir d'une source portable
0 673 19
Prise HD 15 femelle + jack 3,5 mm à
connecter
0 673 76
1
Prise HD 15 femelle + jack 3,5 mm
pré-connectorisée
Equipée de 2 connecteurs femelles et
de 15 cm de câble pour raccordement
rapide à des cordons pré-équipés de fiches mâles
Prise DVI-I
0 673 33
Permet la transmission de flux vidéo
numériques ou analogiques en haute
définition entre une source (ordinateur) et
un récepteur compatible (plasma, LCD,
vidéo projecteur...)
Prise XLR 3 pôles
012 Permettent la liaison stéréo de tout périphérique,
Mars 2
microphone, ampli, table de mixage...
0 673 34
Prise XLR mâle
1
0 673 35
012
Mars 2
1
Prise XLR femelle
Extenseurs audio/vidéo HD 15 + jack 3,5 mm
1
1
Permettent la liaison de terminaux audio/vidéo
distant de plus de 20 m
La liaison vidéo est réalisée par un connecteur HD
15 (résolution jusqu’à UXGA)
La liaison audio stéréo est réalisée par un jack 3,5 mm
Le kit comprend :
- 1 émetteur 4 modules équipé d'un connecteur
HD 15 et d'un Jack 3,5 mm
- 1 récepteur 4 modules équipé d'un connecteur HD 15
et d'un Jack 3,5 mm
- 1 alimentation 4 modules à connecter sur secteur
puis à relier au récepteur ou à l'émetteur
La liaison entre l'émetteur et le récepteur est réalisée
par un câble réseau cat. 6 réf. 0 327 56 (p. 864)
Emetteur et récepteur sont livrés avec un Jack RJ 45
LCS² pour une connexion sans outil
0 673 31
Blanc
0 673 32
Titane
1
0 673 07
Atténuateur de ligne 100 V - 25 W
Permet de contrôler la puissance depuis
une ligne de sonorisation 100 V
Fhe]hWcc[9b_Wd[JC
fekhb_W_ied[djh[iekhY[i[jYhWd[j_dijWbbWj_edWkZ_e%l_Ze
Fhe]hWcc[9b_Wd[JCn
fekhb_W_ied[djh[iekhY[i[jYhWdi
N Principe de montage du boîtier Batibox multimédia
réf. 0 801 93/95
Fiche 2P+T
L N
Interrupteur pour
coupure de
l'alimentation
0 801 93
Prise HDMI pour
connexion de la source
Fiche HDMI
Couvercle
avec sortie de câble
Fiche HDMI
0 801 95
Téléviseur
Home
cinéma
N Principe de montage kit Céliane pour liaison entre
sources et écran réf. 0 682 00/0 685 00
0 685 00 (Titane)
Principes d'installation ci-contre
Emb.
1
1
Réf.
Boîtiers Batibox multimédia
Boîtiers d'encastrement multimatériaux permettant
le raccordement d'écrans LCD ou plasma installé en
mural
Livrés avec 2 supports 5 modules programme Mosaic
permettant le montage en affleurant de fonctions
courants forts/faibles (ex : 2P+T, prises TV, prises
HDMI, RCA…)
Livrés sans mécanismes
Peuvent être installés par anticipation pour réserver
l'emplacement futur d'un écran
Couvercle extra-plat avec passage sécable pour
sortie de câbles
Equipés d'une protection de chantier
Espace de rangement dédié aux cordons
Livrés avec barrette de maintien pour cordons
Conviennent pour mur plein ou creux. Prof. : 50 mm
0 801 93 Capacité maxi : 1 x 5 modules
Dim. : 142 x 142 mm
0 801 95 Capacité maxi : 2 x 5 modules
Dim. : 285 x 142 mm
Téléviseur
Home
cinéma
Kits Céliane pour liaison entre sources et
écran
1
1
Permettent le passage de cordons multimédia pour
le raccordement d'un écran plat mural à ses sources
multimédia (lecteur DVD...) en toute discrétion (sans
fils apparents)
Passage de cordons de type HDMI, RCA, RJ 45...
pour conduits de Ø32 mm (non fourni)
Kit composé de :
- 2 boîtes prof. 50 mm multimatériaux avec capacité
2 entrées Ø32 mm
- 2 supports Batibox
- 2 enjoliveurs Céliane avec sortie de cordons
0 682 00
Enjoliveur blanc
0 685 00
Enjoliveur titane
629
Fhe]hWcc[9b_Wd[JC
Fhe]hWcc[9b_Wd[JC
YehZedi[jY~Xb[i
0 517 20
im_jY^"fe_djZWYYiM_#<_
0 517 22
0 673 64 (Mica)
Emb.
1
1
1
Réf.
Cordons
Permettent de raccorder une prise à un terminal
Cordon HDMI
0 517 20 Longueur 10 m
Permet le raccordement d'une prise HDMI au
terminal audio/vidéo (écran plasma, lecteur DVD,
home Cinéma, console de jeu...)
Pour une utilisation supérieure à 10 m utiliser le
Booster HDMI réf. 0 779 30
Cordon HD 15 + Jack 3.5 mm
Permet le raccordement d'une prise vidéo HD 15
et d'une prise audio jack 3.5 mm à un terminal (PC,
vidéoprojecteur)
Booster HDMI
0 779 30 Permet de rallonger une liaison HDMI
Dispose de 2 connecteurs femelle et s'utilise en
complément de cordon HDMI (par exemple cordon
réf. 0 517 21)
Ne nécessite pas d'alimentation externe
Emb.
Réf.
1
0 673 61
1
1
1
1
1
630
Switch Ethernet 10/100 base T
encastrable
Alimentation 230 V
Extension possible d'un réseau existant
en remplacement d'une prise RJ 45
Voyant de présence de tension en face avant
6 port RJ 45
Câblage par 1 connecteur RJ 45 latéral
Connexion sans outil qui assure également la
réalisation du test lien
S'installe dans boîte d'encastrement 3 postes
prof. 50 mm recommandée
Points d'accès Wi-Fi
Câbles
Permettent de raccorder 2 prises distantes
Câble HDMI
Permet le raccordement de prises HDMI distantes
jusqu'à 10 m
Câble VGA
Permet le raccordement full pin de prises HD 15
distantes jusqu'à 20 m
Switch Ethernet 10/100 base T
Extension du réseau informatique dans la maison
Permettent depuis n'importe quel ordinateur équipé
d'une carte Wi-Fi de se connecter sans fil au réseau
informatique de la maison et d'accéder à internet
S'installent en complément ou en remplacement
d'une prise RJ 45
Raccordement au réseau de communication sur
connecteur RJ 45 (par câble de cat. 5e minimum)
Mono bande 802.11 bg
0 673 64
Alimentation par raccordement sur bornier
230 V - Blanc
S'installe dans une boîte d'encastrement
Batibox 2 postes cloison sèche ou
maçonnerie prof. 50 mm recommandée
0 673 65
Alimentation par raccordement sur bornier
230 V - Titane
S'installe dans une boîte d'encastrement
Batibox 2 postes cloison sèche ou
maçonnerie prof. 50 mm recommandée
Bi bande 802.11a + bg manageable
0 673 66
Alimentation PoE (Power over Ethernet)
Norme 802.3.ag
L'installation doit comprendre un
injecteur PoE
Conforme aux normes 802.11 bg et 802.11 a
Débit brut maximum 2 x 54 Mbits/s
Sécurisation par cryptage WEP, WPA, WPA2 (802.11i)
Configuration via une interface WEB
Livré avec CD de découverte de points d'accès
Dispose d'une fonction "assistant de configuration"
permettant une mise en service facilitée
S'installe dans boîte d'encastrement Batibox 2 postes
Fhe]hWcc[9b_Wd[JC
Z_\\ki_ediedeh[
0 673 26 (Erable)
0 673 05
0 673 23 (Fer Oxydé)
Tableau de choix enjoliveurs, plaques et supports p. 610 à 613
Emb.
1
1
Réf.
Prêts à poser Céliane : diffusion sonore
Permettent de diffuser la radio en stéréo ou une
autre source musicale (ex. MP3) dans une pièce de
la maison
Avec haut-parleur intégré
0 673 05 Contient : un tuner réf. 0 673 20, une alimentation
réf. 0 673 21 pour tuner avec haut-parleur intégré, un
haut-parleur encastré Céliane réf. 0 673 28
Livré complet avec supports, plaque 3 postes et
enjoliveurs finition titane
Avec haut-parleur spot
0 673 10 Comprend : un tuner réf. 0 673 20, une alimentation
faux plafond réf. 0 673 22 pour tuner, 2 haut-parleurs
spots en faux plafond réf. 0 673 27
Livré complet avec supports Batibox, plaque 1 poste
et enjoliveur finition titane
Emb.
1
1
Diffusion sonore 1 zone
1
1
1
1
S'installent dans boîte d'encastrement Batibox
Tuner RDS avec écran LCD
0 673 26
Alimentation 230 VA intégrée.
Sélection manuelle ou automatique des
stations (recherche RDS)
Mise en mémoire de 10 stations.
Antenne intégrée (sensibilité de la réception
réglable). Réglage du volume, balance, graves/
aigus, loudness. Equipé d'une entrée auxiliaire (Jack
Ø3,5 mm) pour branchement d'un MP3 (cordon non
fourni). Compatible avec haut-parleurs 4/8 ou 16 Ω
sauf réf. 0 673 30. Sortie stéréo ou mono Puissance
de sortie 2 x 3 W. Affichage des stations, création de
2 listes de favoris (2 x 8 mémoires). Fonction réveil
(possibilité de régler 2 heures différentes). Sélection
du haut-parleur (gauche ou droit) pour chacune des
alarmes Fonction minuteur. Commande marche/arrêt
(manuelle/automatique), présence secteur
A associer avec une plaque 4/5 module et support
réf. 0 802 52
Tuner
0 673 20
Alimentation 15 V=
Sélection manuelle ou automatique des
stations. Mise en mémoire de 10 stations
Antenne intégrée (sensibilité de la
réception réglable). Commande marche/arrêt
Réglage du volume. Equipé d'une entrée auxiliaire
(Jack Ø3,5 mm) pour branchement d'un MP3
(cordon non fourni) Compatible avec hauts-parleurs
4/8 ou 16 Ω . Sortie stéréo ou mono
Alimentation pour tuner avec haut-parleur
intégré
0 673 21
Associé au tuner réf. 0 673 20, il permet de
diffuser la radio ou la source musicale
Puissance haut-parleur 1 W - 16 Ω
Alimentation en faux-plafond pour tuner
0 673 22
Alimentation 230 VA
Sortie 15 V - 3,5 W
A utiliser dans boîte Plexo
réf. 0 920 52
1
Réf.
Diffusion sonore multizone
S'installent dans boîte d'encastrement Batibox
Entrée source avec alimentation modulaire
0 673 24
Permet de relier la source musicale
principale (chaîne Hifi, ordinateur...) par
prise Jack Ø3,5 mm (cordon non fourni),
l'entrée source alimente les commandes
locales réf. 0 673 23 pour diffusion de la musique
dans la maison. Livrée avec alimentation modulaire
15 V - 60 W. Encombrement 4,5 modules
Commande locale - sortie stéréo 2 x 1,5 W
0 673 23
Equipée d'un écran LCD, permet
la sélection de la source musicale
Equipée d'une entrée auxiliaire (Jack
Ø3,5 mm) pour branchement d'un MP3
(cordon non fourni)
Réglage du volume, balance, graves/aigus,
loudness Affichage de l'heure. Fonction réveil
intégrée. Fonction appel général à partir de toutes
les commandes locales avec réponse possible du
correspondant (micro intégré au produit)
Compatible avec haut-parleurs 4-8 ou 16 Ω
Extension de tuner et inter communication
0 673 25
En association avec la commande locale
et sans câblage supplémentaire
l'extension permet la diffusion de la FM sur
une commande. Recherche automatique
ou manuelle. Fonction interphonie (appel prioritaire à
la diffusion musicale), surveillance bébé
Hauts-parleurs
1
1
1
1
Encastré Céliane
Haut-parleur mural
Puissance maxi 2 W - 16 Ω - 2"
S'installe dans boîte d'encastrement
Prof. 50 mm recommandée
Pour faux-plafond
Se raccordent sur la commande locale réf. 0 673 23
ou sur le tuner réf. 0 673 20 ou 0 673 26
0 673 27
Haut-parleur spot - Blanc
Prof. 27 mm - Ø perçage : 65 mm
Prof. visible : 11 mm
Puissance : 2 W - 16 Ω - 2"
Equipé de pinces pour enclipsage
S'encastre en faux plafond
Utilisation d'une scie cloche Ø65 mm pour perçage
0 673 30
Haut-parleur non visible pour diffusion
sonore multizone
Permet de diffuser la musique sans
visibilité du haut-parleur
Raccordement possible avec l'alimentation
15 V - 60 W livrée avec l'entrée source réf. 0 673 24
Puissance maxi 8 W, prof. 98 mm - 8 Ω
Livré avec colle et gabarit de collage
0 673 29
Haut-parleur encastré standard - Blanc
Puissance : 100 W - 8 Ω - 6,5"
Ø de perçage : 198 mm - Prof. : 85 mm
0 673 28
Caractéristiques techniques
consultez l’e-catalogue www.legrand.fr
631
Fhe]hWcc[9b_Wd[JC
Fhe]hWcc[9b_Wd[JC
leoWdji"WYY[iie_h[i
0 670 01 (Mica) équipé
d'un voyant 0 676 69
Emb.
Réf.
fh_i[iWif_hWj_edY[djhWb_i[[jfh_i[hWie_h
0 670 16 (Corian nocturne) équipé 0 670 13 (Graphite) équipé d'un
d'un enjoliveur avec voyant 0 683 10 enjoliveur avec voyant 0 683 13
Voyants lumineux
10
Raccordement par montage direct
Lampe sans entretien (LED). Couleur blanche
0 676 66
230 V - Consommation 0,15 mA
10
0 676 67
12 V - 24 V - 48 V - Consommation en continu :
12 V : 0,2 mA ; 24 V : 0,9 mA ; 48 V : 2,7 mA
Consommation en alternatif : 12 V : 0,4 mA ;
24 V : 1,2 mA ; 48 V : 3,7 mA
Tableau de choix enjoliveurs, plaques et supports p. 610 à 613
Voyants témoins
10
10
10
0 676 68
Voyant témoin câblage phase distribuée
230 V - Consommation 3 mA
0 676 65
Voyant témoin câblage existant
230 V - Consommation 3 mA
Voyants à bornes pour témoin indépendant
Livré avec couronne lumineuse. Equipé de 2 bornes
automatiques pour raccordement indépendant
(exemple : retour circuit télérupteur utilisable
uniquement avec interrupteur et poussoirs simples
réf. 0 670 01/0 670 31)
0 676 69
230 V
Consommation : 3 mA (témoin), 0,15 mA
(lumineux)
1
0 676 61
12/24 V
Consommation : 27 mA
1
0 676 62
24/48 V
Consommation : 10 mA
10
Voyant pour prises de courant commandée et
inter bipolaire
0 676 64
230 V - Consommation 2,4 mA. Avec
2 fils à câbler. Voyant à LED, durée
de vie d'environ 10000 heures
Emb.
1
1
1
Enjoliveurs avec voyant
1
1
Pour commande à levier et silencieux. Livrés avec
voyant pour raccordement indépendant et couronne
lumineuse blanche ou titane. 3 mA en fonction
témoin, 0,15 mA en fonction lumineuse
0 680 10
A levier - blanc
0 683 10
A levier - titane
1
1
0 680 13
0 683 13
10
0 676 60
Silencieux - blanc
Silencieux - titane
Porte-étiquette pour repérage
Se fixe par collage sur les plaques
Obturateurs
10
10
Permettent de mettre une fonction en attente.
Possibilité de perçage pour utilisation en sortie de
fil ou autre adaptation. Se fixent directement sur
support Batibox
0 681 43
Blanc
0 684 43
Titane
0 671 59 (Blanc)
0 674 30 (Taupe)
Prises d'aspiration centralisée
Réf.
Permettent le branchement du flexible
d'aspirateur dans le cadre d'installation
d'aspiration centralisée
Ne peuvent s'associer à un autre mécanisme
Céliane pour former un ensemble
multiposte
Ne nécessitent pas de boîte
d'encastrement
Se raccordent sur tube Ø51 mm et reçoit
Blanc
Titane
les flexibles Ø38 mm
Prises livrées complètes avec enjoliveur
0 674 30 0 674 31
Prise d'aspiration centralisée sans
contact pour centrale non filaire
de type ALDES (système sans
contact avec déclenchement par
simple dépression d'air)
Fonctionne avec les systèmes suivants :
- Aldes : modèles Familly et Boosty
- Générale d’aspiration : modèle Sonis
- Aspiramatic : Excel 200/200 A/300/300
S/400
0 674 32 0 674 33
Prise d'aspiration centralisée
avec contact électrique
Fonctionne avec les systèmes
suivants :
- générale d'aspiration
- aspiramatic, softy et windy
0 674 39
Kit de raccordement et d'encastrement
pour prises d'aspiration centralisées
Comprend les accessoires de
raccordement droits et coudés
Prise rasoir
1
0 671 59
et sortie 120/230 VA
Conforme EN 60742 et
EN 61558-2-5
Raccordement par bornes
automatiques
Equipée d'un transformateur de
séparation de circuit pour isoler
l'utilisateur du réseau électrique
Protégée contre les surcharges et
courts-circuits par relais thermique
incorporé limitant à 20 VA la puissance
disponible
L'introduction de la fiche déclenche
l'alimentation du transformateur
Livrée avec support
Utiliser boîte d'encastrement Batibox
prof. 50 mm réf. 0 801 55 ou 2 x 0 801 51 en
maçonnerie et réf. 0 800 52 en cloison sèche
Notices et fiches technique à consulter sur
e-catalogue
632
Fhe]hWcc[9b_Wd[JC
Fhe]hWcc[9b_Wd[JC
gk_f[c[djifekh^j[bi
fekhbeYWkn^kc_Z[i#?F**
0 675 64 (Blanc)
0 675 60 (Mica)
0 678 01
Emb.
Réf.
1
0 675 60
Poussoir d’appel avec indicateur lumineux
6 A - 230 V
Equipé d’un voyant d’état pour visualisation
de l’appel de la chambre
Livré avec bague opalescente et doigt à
voyant avec porte-étiquette
A installer à l'entrée de la chambre pour visualiser le
statut de la chambre et faire un appel
S'installe en complément d'un va-et-vient équipé
d'enjoliveurs réf. 0 681 60 ou réf. 0 684 60 (p. 607)
Peut également s'associer au lecteur à badge
réf. 0 675 63 (ci-dessous)
Interrupteur à badge
1
Permet la mise sous tension d'un circuit par
introduction d'un badge porte-clé ou badge type
carte bleue
Equipé d'une temporisation de 30 s après le retrait
du badge
En multiposte, se monte en entraxe 71 mm
0 675 63
Inter à badge
1
0 675 64
10
0 898 06
Interrupteur à badge RFID
Fonctionne uniquement par détection de
présence d'un badge équipé d'une puce
13,565 MHz
Badge porte-clé
Pour utilisation avec l'interrupteur à
badge réf. 0 675 63
Equipé d'un porte-étiquette
Accessoires
1
1
0 678 11
Tableau de choix enjoliveurs p. 609
Montage des plaques et enjoliveurs par vissage
Se montent exclusivement sur supports Batibox réf. 0 802 51/61/69
Enjoliveurs IP 44
Emb.
Réf.
5
0 678 01
5
0 678 02
5
0 678 03
5
0 678 04
5
0 678 05
5
0 678 11
5
0 678 41
Pour prise standard germanique
réf. 0 671 53
5
0 678 06
Pour sortie de câble
5
0 690 71
5
0 690 72
Planche d'étiquettes avec pictogrammes
pour repérer les différentes fonctions
0 676 98
Blanc
0 676 99
Graphite
Pour éclairage
Pour commandes d'éclairage simples :
va-et-vient 10 AX réf. 0 670 01
ou poussoir 6 A réf. 0 670 31
Pour commandes d'éclairage doubles :
double va-et-vient 10 AX réf. 0 670 01 (x 2)
ou double poussoir 6 A réf. 0 670 31 (x 2)
Pour commandes d'éclairage simples à
voyant : va-et-vient 10 AX réf. 0 670 01
ou poussoir 6 A réf. 0 670 31
Deviennent lumineux ou témoin avec lampe
(p. 632)
Pour commandes d'éclairage doubles à
voyant : double va-et-vient 10 AX
réf. 0 670 01 (x 2) ou double poussoir 6 A
réf. 0 670 31 (x 2)
Deviennent lumineux ou témoin avec lampe
(p. 632)
Pour commandes d'éclairage simples
avec porte-étiquette : va-et-vient 10 AX
réf. 0 670 01 ou poussoir 6 A réf. 0 670 31
Deviennent lumineux avec lampe (p. 632)
Pour prises
Pour prise 2P+T réf. 0 671 11
Equipé d'un volet avec ressort de rappel
Plaques IP 44
1 poste
2 postes entraxe 71 mm
Montage vertical ou horizontal
sur supports réf. 0 802 51/61/69
exclusivement
Supports Batibox p. 635
633
444
EGD<G6BB:76I>7DM
8ej[iZ[dYWijh[c[dj
[jikffehjifekhWffWh[_bbW][
=h~Y[}iedikffehjkd_l[hi[b"b[Fhe]hWcc[Z[Xej[iZ[dYWijh[c[dj8Wj_Xenf[hc[j
Z[h[Y[le_h_dZ_\\h[cc[djb[icYWd_ic[iZ[iFhe]hWcc[i9b_Wd["CeiW_YekIeb_heY$
EK
Boîte Energy pour cloison sèche
EK
Boîte pour cloison sèche
EK
Boîte multimatériaux
EK
Boîte maçonnerie
Boîte béton
SUPPORT UNIVERSEL
Il se monte sur toutes les boîtes
et permet de recevoir tous les
mécanismes des programmes
Mosaic, Céliane ou Soliroc.
Programme Mosaic
Programme Céliane
Programme Soliroc
4
7L7DJ7=;I
MODULARITÉ PARTIELLE OU TOTALE
' Entretoise amovible pour permettre
MONTAGE HORIZONTAL ET VERTICAL
( Avec un même support.
SUPPORT LUMINEUX *
) Pour mettre en valeur les fonctions.
le montage de fonctions étendues.
* Programme
Mosaic seulement
634
ikffehjikd_l[hi[bi8Wj_XenJC
fekhFhe]hWcc[9b_Wd["CeiW_Y[jIeb_heY
h^Wkii[i"eXjkhWj[khi[jYWZh[iiW_bb_[
8Wj_XenJC
fekhFhe]hWcc[9b_Wd[[jIeb_heY
0 802 51
0 802 50
0 802 52
Supports pour fixation d'appareillage Programme Céliane, Programme
Mosaic et Programme Soliroc dans les boîtes Batibox
Livrés avec protection de chantier sauf réf. 0 802 64/66/50
Supports bi-matière pour rigidité renforcée
Equipés d'entretoises amovibles pour l'installation des fonctions
étendues (ex. : prises pré-câblées)
Emb.
Réf.
10
0 802 50
10
0 802 51
10
5
5
5
Supports pour fixation à vis
0 802 54
0 802 64
Emb.
Pour poste étroit - 1 module
Pour 1 poste - 2 modules
Support universel pour montage sur tous
type de boîte à vis. Permet la composition de
configuration multipostes par association
en vertical et horizontal. Support sécable permettant
l'adaptation sur boîtes à l'entraxe 57 mm pour
recevoir les plaques spéciales rénovation
(p. 610-611)
0 802 52
Pour 2 postes - 4-5 modules
Montage horizontal ou vertical
0 802 53
0 802 41
10
10
0 802 45
Réf.
Permettent de rattraper les imperfections des murs
et de renforcer la tenue des plaques en rénovation
Rattrapage d'épaisseur de 1 mm
0 802 97
Utilisation sur supports
réf. 0 802 51/61/69 en monoposte
ou multipostes en entraxe 71 mm
Se monte également sur supports
2/3 et 4 postes réf. 0 802 52/53/54
Livrées en barettes sécables
3 x 1 poste
0 802 98
Utilisation sur supports
réf. 0 802 51/61/69 exclusivement en
multipostes en entraxe 57 mm
Livrées en barettes sécables
4 x 1 poste
Pour 3 postes - 6-8 modules
Obturateurs pour support Batibox
10
Pour 4 postes
10 modules
Réhausses pour support Batibox
Permettent d'assurer une protection (IP 20) contre
les contacts directs
0 791 04
Pour supports réf. 0 802 52/58/64 équipés
de 4 modules
10
0 791 06
Pour supports réf. 0 802 53/66 équipés
de 6 modules
10
0 791 10
Pour support réf. 0 802 54 équipé de 10 modules
2 x 2 postes
2 x 4/5 modules
Cadres pour installation en saillie
5
0 802 66
2 x 3 postes
2 x 6/8 modules
2
Supports pour fixation à griffes pour
rénovation
10
10
Supports sécables pour association en entraxe 57 mm
Pour adaptation sur plaques spéciales rénovation
(p. 610-611)
Support à griffes
0 802 61
Long. griffes : 27 mm
0 802 69
Support à griffes longues
Long. griffes : 37 mm
1
2
1
2 hauteurs réglables (27 ou 40 mm)
Cadres non compatibles avec les plaques "Matières"
(utilisation avec plaques neutres, glacée, givrées et
anodisées p. 610)
Livrés avec vis
Finition blanc
0 802 41
1 poste
Equipé d'une entrée amovible pour
installation sur moulure 20 x 12,5
0 802 42
2 postes
Horizontaux ou verticaux
Finition titane
0 802 44
1 poste
0 802 45
2 postes
Horizontaux ou verticaux
635
WbWhc[_djhki_edhWZ_eckbj_i[hl_Y[
0 432 09
0 432 14
0 675 01 (Titane)
0 431 28
Caractéristiques techniques p. 638
Pour installation dans locaux neufs ou existants (habitat et local professionnel) en France métropolitaine uniquement et sans fils
Possibilité de souscrire sous conditions un abonnement de télésurveillance à la carte ou permanent
Emb.
1
1
Réf.
Prêts à poser : Alarme intrusion radio
multiservice
Préconfigurés et prêts à l'emploi, ils s'installent en
habitat et local professionnel en risque courant
Fait fuir l'intrus avec le déclenchement d'une sirène
105 décibels
Avec raccordement à la ligne téléphonique RTC
uniquement (non dégroupée totalement), possibilité
d'information à distance par l'intermédiaire d'un
serveur distant, permettant :
- d'être alerté par message vocal en cas de
déclenchement de l'alarme
- d'être informé en cas d'anomalie du système
Possibilité de souscrire un abonnement de
télésurveillance
Possibilité de commander des scénarios de vie de
façon manuelle ou automatique
Prêt à poser Céliane Alarme intrusion Radio
multiservice :
0 432 09 Composition :
- 1 clavier Céliane réf. 0 675 01
- 1 centrale saillie avec transmetteur téléphonique
numérique réf. 0 432 14
- 1 sirène Céliane réf. 0 675 09
- 3 détecteurs de présence saillie réf. 0 431 28
Piles lithium fournies
Livré avec boîtes d'encastrement, support,
enjoliveurs et plaques Céliane titane
Prêt à poser Alarme intrusion radio multiservice
saillie :
- 1 clavier saillie réf. 0 432 34
- 1 centrale saillie avec transmetteur téléphonique
numérique réf. 0 432 14
- 1 sirène saillie réf. 0 432 59
- 3 détecteurs de présence saillie réf. 0 431 28
Piles lithium fournies
Emb.
1
1
1
1
636
Réf.
Alarme intrusion radio
Configuration minimale préconisée : une centrale, un
clavier, un détecteur d'intrusion, une sirène
Piles fournies (autonomie 4 ans)
Centrale avec transmetteur téléphonique intégré
0 432 14
Centralise et gère les informations transmises
par 31 périphériques maxi (détecteurs
d'intrusion, d'ouverture, techniques...) ainsi
que le clavier et la télécommande
Déclenche la (les) sirène(s) en cas
d'intrusion ou de tentative d'arrachement d'un
élément du système
Avec transmetteur téléphonique intégré à raccorder à
la ligne téléphonique RTC non dégroupée totalement
pour recevoir des informations (intrusion,
anomalie...) sur téléphone mobile ou fixe, e-mail,
et/ou pour télésurveilllance (voir les services
accessibles p. 638-639)
Alimentation par 1 pile lithium réf. 0 432 90 et 1 pile
lithium réf. 0 432 92 fournies
IP 41 - IK 06
Agréée NF et A2P - 2 boucliers
Dim. : 170 x 125 x 40 mm
Claviers scénario à code secret
Permettent la mise en marche et l'arrêt de l'alarme
en composant un code secret
Jusqu'à 8 codes secrets différents à définir par
l'utilisateur permettant de donner accès à différentes
personnes et/ou activer la protection de 4 zones
différentes. Sa fonction scénario lui permet, en plus
de déclencher des scénarios de vie, soit à la mise
en marche ou à l'arrêt de l'alarme, soit
indépendamment de celle-ci
Alimentation par 3 piles lithium réf. 0 432 92 fournies
0 675 01
Clavier encastré
S'encastre dans boîte Batibox 2 postes
Reçoit les finitions Céliane (p. 612-613)
IP 40 - IK 04
0 432 34
Clavier saillie
IP 41 - IK 07,
Agréé NF et A2P - 2 boucliers
Dim. : 145 x 98 x 33 mm
0 431 28
Détecteur d'intrusion
Surveille le volume d'un local/d'une pièce
par détection d'un mouvement de chaleur
Angle de détection : 90°
Portée maxi : 13 m
Hauteur d'installation : 2,30 m
Avec rotule intégrée pour régler l'orientation
Alimentation par 1 pile lithium réf. 0 432 92 fournie
IP 41 - IK 04
Dim. : 98 x 57 x 60 mm
WbWhc[_djhki_edhWZ_eckbj_i[hl_Y[ik_j[
0 431 29
0 431 35
0 432 30
0 432 58
Emb.
Réf.
Alarme intrusion radio (suite)
1
Sirènes intérieures
Emettent un son de forte puissance : 105 dB à 1 m
Alimentation par 4 piles lithium réf. 0 432 92 fournies
0 675 09
Sirène encastrée
Livrée avec support. IP 40 - IK 08
Dim. : 151 x 151 x 28 mm
S'encastre dans boîte Batibox 2 x 2 postes
et reçoit les finitions Céliane (p. 612-613)
1
0 432 59
Sirène saillie
IP 41 - IK 08
Dim. : 170 x 125 x 40 mm
0 431 02
Permet la surveillance des portes, fenêtres...
Equipé d'un bornier pour pouvoir raccorder
des détecteurs d'ouverture filaires
réf. 0 431 00/01/08/10 (p. 567)
Alimentation par 1 pile lithium réf. 0 432 92
fournie. IP 31 - IK 06. Agréé NF et A2P - 2 boucliers
Dim. : 120 x 26 x 33 mm
Détecteurs techniques
1
1
1
1
Détecteur de gaz
Permet de détecter toute fuite de gaz
méthane, butane et propane
Transmet l'alarme à la centrale qui
déclenche la sirène uniquement
Alimentation par adaptateur secteur 9 V
fourni. Sensibilité : 10 % du seuil d'explosivité
Dim. : 120 x 42 x 30 mm
Détecteur de fumée
0 431 30
Permet de détecter la fumée blanche
domestique. Déclenche son propre buzzer
en même temps qu'il transmet l'alarme à la
centrale qui déclenche la sirène et le
transmetteur téléphonique. Conforme à la norme
EN 14604
Alimentation par 1 pile alcaline 9 V (fournie) et 1 pile
réf. 0 432 94 (fournies). Dim. : Ø120 x 55 mm
Détecteur d'inondation
0 431 35
Permet de détecter la présence d'eau
La hauteur d'installation de la sonde
détermine le seuil de déclenchement
Transmet l'alarme à la centrale qui
déclenche la sirène, le transmetteur
téléphonique ou un scénario (ex. : électrovanne)
Alimentation par 1 pile lithium réf. 0 432 92 fournie
Dim. : 120 x 26 x 33 mm
Détecteur d'élévation de température
0 431 36
Permet de détecter une élévation de
température dans un congélateur à partir
de - 12 °C (+/- 2 °C)
Transmet l'alarme à la centrale qui déclenche
la sirène et le transmetteur téléphonique
Alimentation par 1 pile lithium réf. 0 432 92
fournie. Dim. : 120 x 26 x 33 mm
Autre commande
Emb.
Réf.
1
0 432 30
1
0 432 58
5
0 432 90 Pile lithium LSH 20 avec connecteur pour sirène
extérieure réf. 0 432 58 (1 pile) et centrale réf. 0 432 14
(1 pile)
0 432 92 Pile lithium CR 123 pour :
- centrales réf. 0 432 14 (1 pile), réf. 0 432 15 (1 pile)
- claviers réf. 0 432 34/0 675 01 (3 piles)
- détecteurs réf. 0 431 02/28 (1 pile)
- sirènes réf. 0 432 59/0 675 09 (4 piles)
0 432 93 Pile lithium CR 2 pour télécommande réf. 0 432 30
(1 pile)
Télécommande de poche
Equipée de 5 touches :
- 3 touches pour commande de l'alarme
intrusion : marche, arrêt, partiel...
- 2 touches pour commande de scénarios
Alimentation par 1 pile lithium CR 2 réf. 0 432 93 fournie
IP 40 - IK 07
Dim. : 72 x 50 x 20 mm
Autre sirène
Détecteur d'ouverture
1
0 432 15
Sirène extérieure avec flash
Son : 110 dB à 1 m (+/- 2 dB)
Durée du flash : 5 mn
Alimentation par 1 pile lithium LSH 20,
fournie réf. 0 432 90 (autonomie 4 ans)
IP 43 - IK 08
Dim. : 246 x 175 x 76 mm
Accessoires
10
0 431 29
10
Centrale GSM
1
Pour installation uniquement en habitation
domestique et avec les services de télésurveillance
et souscription d'un abonnement qui intègre les
coûts de communication
0 432 15
Centrale et module GSM/GPRS
indépendante du choix du mode de
raccordement téléphonique (RTC, Box,....)
Compatible avec l'ensemble des
périphériques intrusion radio multiservice
Centralise et gère les informations transmises par
31 périphériques maxi (détecteurs d'intrusion,
d'ouverture, techniques...) et par le clavier et la
télécommande
Déclenche la sirène en cas d'intrusion ou de
tentative d'arrachement d'un des éléments du
système
Transmetteur téléphonique intégré équipé d'une
carte SIM pour accès aux services de télésurveillance
Livrée avec 6 mois de télésurveillance permanente
gratuite
Alimentation secteur et pile lithium réf 0 432 92 (fournies)
Livrée avec cordon de liaison entre la centrale et son
module GSM/GPRS
IP 20 - IK 06. Dim : 170 x 125 x 40 mm (x 2)
Interface radio d'évolutivité p. 594
Axiophone IP p. 593
637
WbWhc[_djhki_edhWZ_eckbj_i[hl_Y[
N Les services* :
Services pour l'installateur
Temps moyen
Avec centrale réf. 0 432 14
NON raccordée
à la ligne téléphonique
Service
raccordée
à la ligne téléphonique RTC(5)
Installation
1 heure
Installation du Pack "Alarme Intrusion Multiservice" (réf. 0 432 08) pré-configuré
N
1 heure
Installation éventuelle d'éléments complémentaires (détecteurs techniques, sirène extérieure…)
N
1 heure
N
N
Personnalisation complète à distance par le Service Relations Pro(1)
N
Vérification à distance du bon fonctionnement et envoi d'un courrier de bienvenue à l'utilisateur
N
Maintenance
L'utilisateur est prévenu si apparition d'un défaut nécessitant une intervention
N
Dans le cas d'un défaut nécessitant l'intervention de l'installateur, le Service Relations Pro
aura réalisé le diagnostique préalable
N
Services pour l'utilisateur
Service
Raccordée
Non raccordée
à la ligne
à la ligne
téléphonique RTC
téléphonique mais transmetteur
désactivé
Raccordée à la ligne
téléphonique RTC et transmetteur activé
raccordée au réseau
GSM/GPR
(abonnement 4 /mois)
Information à Télésurveillance Télésurveillance Télésurveillance Télésurveillance
distance
à la carte
permanente
à la carte
permanente
Contrat de télésurveillance
Abonnement
NON
NON
OUI
OUI
OUI
OUI
OUI
OUI 19,5 ¥/mois(6)
6 mois gratuits(9)
NON
NON
NON
N
N
N
N
N
N
N
N(8)
N(8)
N(8)
N(8)
N(8)
N(3)
N
N(3)
N
N
N
N
N
N
N(2) (8)
N(2) (8)
N(2) (8)
N(2) (7)
N(2) (7)
N
N
N
N
N
N
N
N
N
N
OUI 12 ¥/mois(6) OUI 19,5 ¥/mois(6) OUI 12 ¥/mois(6)
Sécurité intrusion
En cas d'intrusion, déclenchement d'une sirène locale et/ou du
scénario In One by Legrand associé (ex. : allumage des lumières)
En cas d'intrusion, être prévenu sur le téléphone du domicile (pour
identifier une fausse manœuvre)
En cas d'intrusion, être prévenu par message vocal sur téléphone
mobile ou fixe
En cas d'intrusion, être prévenu par e-mail
En cas d'intrusion confirmée, intervention sur site
Détection technique (risques domestiques)
En cas de détection technique, déclenchement de la sirène
intérieure (avec un son spécifique)
N
N
En cas de détection technique, être prévenu par message vocal
sur téléphone mobile ou fixe (sauf détection de fuite de gaz)
En cas de détection technique, être prévenu par e-mail
Diagnostic de bon fonctionnement
Contrôle permanent et signalisation locale en cas de défaut
N
N
N
(coût d'un appel
N° Azur)
Suite à la signalisation d'un défaut, l'utilisateur peut réaliser une
demande de diagnostique à distance par le Service Relations Pro
Vérification périodique et automatique à distance du bon
fonctionnement avec information à l'utilisateur par message vocal
si anomalie
Modification en local des codes d'accès de l'alarme
N
Modification de paramètres à distance par le service relation Pro
(suivi d'un test)
N
N
N
N
N
(coût d'un appel (coût d'un appel (coût d'un appel (coût d'un appel (coût d'un appel
N° Azur)
N° Azur)
N° Azur)
N° Azur)
N° Azur)
N
N
N
journalier
journalier
N(7)
N(7)
hebdommadaire
0,12 (4)
0,12 (4)
(0,562 /semaine)
N
N
N
N
N
N
N
N
N
N
N
N
Confort
Commander localement des scénarios de confort en association
avec les produits In One by Legrand
N
N
N
N
N
N
N
Associer des scénarios In One by Legrand à tout changement d'état
survenant sur le système (ex : marche, arrêt, déclenchement
Alarme)
N
N
N
N
N
N
N
1 : Service Relations Pro : 0810 48 48 48 (N° Azur). Temps moyen sur la base d'une configuration standard. Obligation de prise de Rendez-vous
2 : Conformément à la réglementation en vigueur, en cas de détection de gaz, aucune transmission téléphonique ne sera réalisée par l'alarme
3 : Si activé à la mise en marche de l'alarme crédit de 8 semaines de télésurveillance avec intervention sur site
4 : Exemple de coût d'appel avec l'opérateur France Télécom. Prix sujet à variation selon l'opérateur
5 : Ligne téléphonique RTC uniquement. Non compatible Numéris, sous réserve d'accessibilité de la ligne téléphonique
6 : L'accès aux offres de télésurveillance est réservée aux particuliers uniquement et dans les zones couvertes de France continentale. Pour en savoir plus contactez le service Relations Pro
7 : Coût de l'abonnement et des communications GSM/GPRS inclus dans l'abonnement GSM
8 : Appel gratuit sur N° Vert
9 : En cas de non desserte de l'intervention sur site depuis une base d'intervention (zone non couverte), 12 mois gratuits d'information à distance seront proposés
* Les services associés sont valables en France Métropolitaine uniquement
pour tout renseignements,
contacter le service Relations Pro
638
Z_ifei_j_\ZWbWhc[Z[\kc[
:7<
N Caractéristiques des services
1) Avec centrale réf. 0 432 14 non raccordée à la ligne téléphonique
Pas de prérequis techniques avant l'installation
s0OURLgINSTALLATEUR
- Prêt à poser pré-configuré d'usine prêt à l'emploi
- Paramètres pré-configurés d'usine :
- Signal spécifique si violation de l'autoprotection
- Sirène progressive
- 1 zone de surveillance
- Temporisation d'entrée 30 secondes, sortie 60 secondes
- Détecteur de présence avec sensibilité médiane et portée 8 m
- Durée de la sirène en alarme 90 secondes
s0OURLgUTILISATEUR
- Commande des scénarios In One by Legrand
- Localement sur les touches 1 et 2 du clavier
- Automatiquement lors d'une intrusion ou d'une détection technique
- Information locale : un voyant d'alarme et un voyant de défaut
- Pas de diagnostic ni services à distance
- Pas de contrat d'abonnement, ni coût supplémentaire
2) Avec centrale réf. 0 432 14 raccordée à la ligne téléphonique
RTC, mais transmetteur désactivé
Prérequis techniques avant l'installation :
- Longueur de ligne téléphonique RTC non dégroupée totalement
< 6 km (distance depuis le DTI de l'utilisateur jusqu'au commutateur
téléphonique local) à vérifier auprès de l'opérateur pour des clients
dans des milieux ruraux isolés
s0OURLgINSTALLATEUR
- Idem paragraphe 1)
- Accès possible à la mise en service à distance :
- Paramétrage des temporisations (sirène, entrée, sortie, flash)
- Zonage et codes associés aux zones
- Sensibilité et portée des détecteurs
- Mode de fonctionnement individuel des détecteurs
s0OURLgUTILISATEUR
- Diagnostic à distance sur appel au Service Relations Pro
- Mise à jour logicielle possible
- Pas d'information à distance en cas de défaut
- Pas de vérification automatique de bon fonctionnement
- Pas de contrat d'abonnement ni coût supplémentaire
3) Avec centrale réf. 0 432 14 raccordée à la ligne téléphonique RTC
et transmetteur activé
Prérequis techniques avant l'installation :
- Idem paragraphe 2)
- La ligne téléphonique doit être non dégroupée totalement (risque de
disfonctionnement en dégroupage total)
- Préconisation du câblage du transmetteur téléphonique en tête de
ligne (seul mode de câblage à la fois sécuritaire et fiable avec ADSL)
s0OURLgINSTALLATEUR
- Idem paragraphes 1) et 2)
s0OURLgUTILISATEUR
- Information à distance par téléphone et e-mail
- Vérification hebdomadaire de bon fonctionnement
- Mise à jour logicielle possible
- Avec les services de télésurveillance EPS et sous conditions d'accès :
- Vérification journalière de bon fonctionnement
- Intervention sur site
- Sécurisation du domicile en cas d'effraction
s#OßTS
- Avec le service d'information à distance :
- Contrat : oui
- Coût fixe : 0,562 € / semaine soit 2,42 € / mois
- N° vert (appel gratuit) pour les appels sortants de l'alarme
- Avec le service de télésurveillance (à la carte ou permanent) :
- Contrat d'abonnement : oui
- Coût fixe :
- Télésurveillance à la carte : 12 € / mois + coût d'un appel
national par jour (ex : 0,12 € avec France Télécom)
- Télésurveillance permanente : 19,5 € / mois
- N° Vert (Appel gratuit) pour les appels sortants de l'alarme
0 406 13
0 405 15
Emb.
Dispositif d'alarme de fumée (DAF)
Réf.
7K
DEKL;
1
0 405 15
1
0 406 13
7K
DEKL;
1
0 405 16
Conformes à la norme européenne NF EN 14 604 et
certifié CE DPC
Dispositif à usage domestique uniquement
Ne peut être installé que dans les parties privatives
Usage non autorisé dans les parties communes
Détecte les fumées blanches et signale leur
détection par un signal sonore et visuel (voyant
rouge) de 85 dB à 3 m
Autonomie 1 an (selon conditions d'utilisation)
Fonction silence
Alimentation par pile alcaline 9 V (fournie)
Dim. : Ø105 mm
Epaisseur 37 mm
Autonomie 5 ans (selon conditions d'utilisation)
Alimentation par pile alcaline 9 V (fournie)
Dim. : Ø120 mm
Epaisseur 55 mm
Certifié NF
Autonomie 10 ans (selon conditions d'utilisation)
Fonction silence
Alimentation par pile lithium inviolable et non
remplaçable
Dim. : Ø105 mm
Epaisseur 37 mm
7K Accessoires
DEKL;
1
5
0 406 14 Interface à relais pour DAF réf. 0 406 13
Relais (contact NF)
0 432 94 Pile lithium 9 V pour détecteur de fumée réf. 0 431 30
(p. 637) et dispositif d'alarme de fumée réf. 0 405 15
et réf. 0 406 13 (1 pile)
639
prises de sol
0 897 00
Emb.
Réf.
carillons et boutons poussoirs
0 897 02
Réceptacles pour prises de sol
012 Pour fonctions Mosaic
Mars 2
0 897 00
0 897 10
Pour prise carrées
Inox
Bronze
1
0 897 02
0 897 12
Pour prise rectangulaires
Inox
Bronze
10
0 819 88
1
1
1
Accessoires
1
5
10
20
Boîte d'encastrement Batibox simple
Convient pour dalle béton ou plancher
technique en utilisant la scie réf. 0 800 88
Diamètre 80 mm
Prof. 50 mm
0 800 88
Scie cloche
Ø80 mm
0 416 18
Emb.
1
1
Réf.
0 675 41 (Corian® Antarctica)
Carillon radio
Carillon
0 417 95 Alimentation 230 VA - 50/60 Hz - Classe II
Niveau sonore réglable : 75 - 80 - 85 - 90 dB à 1 m
Peut être commandé à partir de maximum 16
interscénarios radio étanches réf. 0 695 05 ou tout
autre interscénario radio
Choix de 7 mélodies à associer à chaque
interscénario. Possibilité d'associer des boutonspoussoirs filaires non lumineux (réf. 0 416 45/46/47)
Commandes à distance radio
Portée environ 200 m en champ libre
Pile lithium 3 V CR2 fournie
0 695 05
Poussoir porte-étiquette
Permet la commande d'un scénario
et du carillon réf. 0 417 95
Gris
Carillons saillie radio
1
0 897 19
Voyant lumineux pour prise de sol
Permet de rétro-éclairer le contour de la
prise pour un meilleur repérage
0 801 88
Boîte d'encastrement Batibox simple
multimatériaux
Ø80 mm
Prof. : 50 mm
0 897 09 Vis longues (20)
0 416 19
1
1
1
Kit carillon 230 V
0 416 23 24 mélodies au choix
433 MHz - Portée 100 m
Configuration avec interrupteur pour éviter les
interférences
Kit carillon 8 V avec signalisation lumineuse
3 niveaux sonores réglables - Portée 100 m
2 piles alcalines 1,5 V type AA, non fournies
Configuration pré-réglée
Livré avec bouton-poussoir
Kit carillon 8 V
2 piles alcalines 1,5 V type AA, non fournies
Configuration pré-réglée
S'installe sur le mur à l'emplacement souhaité
Livré avec bouton-poussoir
Bouton-poussoir Radio
0 416 48 Bouton-poussoir supplémentaire pour réf. 0 416 18
Carillons encastrés
1
1
Carillons d'ambiance lumineux Céliane
Peuvent recevoir 5 boutons-poussoirs pour gérer
2 entrées différentes, 13 mélodies au choix
1 mélodie différente par entrée
Niveau sonore réglable de 53 à 80 dB à 1 m
Equipés de voyants à LEDs clignotants lors d'une
activation du carillon
Dérogation possible de la mélodie par appui sur
boutons en face avant
0 675 42
Alimentation 8-12 VA - 50 Hz avec
commande en TBTS, (utiliser transformateur
8 VA réf. 4 130 91 (p. 185) ou réf. 0 420 25
(p. 641)
Fonctionne avec boutons-poussoir Céliane réf. 0 670 31
ainsi que bouton-poussoir réf. 0 416 47 et lampe
réf. 0 898 26 (p. 666)
0 675 41
Alimentation 230 VA - 50 Hz Fonctionne
avec bouton-poussoir Céliane réf. 0 670 31
et lampes réf. 0 676 66 ainsi que
bouton-poussoirs réf. 0 416 45 et lampe
réf. 0 898 21 (p. 666)
Ecoutez les sonneries et les carillons dans
l’e-catalogue www.legrand.fr
640
YWh_bbedi[jXekjedifekiie_hiik_j[
Zj[Yj[khiZ[fWiiW]["
iedd[h_[i[jjhWdi\ehcWj[khi
0 416 50
0 419 11
Emb.
0 416 45
Réf.
0 416 47
Carillons électromécaniques
Emb.
Réf.
Coloris blanc. Dim. : 116 x 116 x 48 mm
Son acoustique : 75 dB à 1 m
1
1
1
1
1
Carillons 8-12 VA
Fonctionnent avec boutons-poussoirs non lumineux
réf. 0 416 46 ou lumineux réf. 0 416 45/47
Utiliser un transformateur 8 VA réf. 4 130 91 (p. 185)
ou réf. 0 420 25
0 416 50 Emballage traditionnel
0 942 64 Carillon à piles. Emballage brochable
1
0 419 11
1
0 419 12
10
0 419 00
10
0 419 02
Carillon 110-230 VA
0 416 51 Carillon 2 tons - 50/60 Hz
Fonctionne avec boutons-poussoirs lumineux
réf. 0 416 45. Certifié NF USE
Carillons 230 VA
50/60 Hz avec transformateur incorporé 8-12 V
Classe II. Fonctionnent avec boutons-poussoirs non
lumineux réf. 0 416 46 ou lumineux réf. 0 416 45/47
Certifié NF USE
0 416 52 Emballage traditionnel
0 942 65 Emballage brochable
Boutons-poussoirs Salsa
5
10
10
Fixation à vis en saillie
Bouton-poussoir huisserie IP 30 - IK 06
0 416 46 Non lumineux U max. : 24 V
Dim. : 50 x 25 x 20 mm
Bouton-poussoir porte-étiquette IP 30 - IK 06
0 416 45 Lumineux U max. : 230 V
Classe II. Dim. : 70 x 35 x 24 mm
Bouton-poussoir porte-étiquette IP 44 - IK 06
0 416 47 Lumineux U max. : 24 V
Dim. : 70 x 70 x 25 mm
10
10
0 860 09 Poussoir porte-étiquette
Avec contact inverseur (NO + NF)
Devient lumineux avec lampe réf. 0 899 01/02/06
0 860 85 Poussoir étroit
Contact à fermeture (NO)
0 860 88 Poussoir étroit à voyant - Contact à fermeture (NO)
Devient lumineux avec lampe réf. 0 899 01/02/06
Détecteurs de passage
Pour magasin, hall d'entrée
Détecteur infrarouge IP 31 - IK 05
Possibilité de raccorder un ou plusieurs détecteurs
avec un ou plusieurs carillons électromécaniques
réf. 0 416 51
Temporisation entre 2 détections : - 10 secondes
Barrière optique IP 67 - IK 08
Alimentation 24 à 230 VAA - 50/60 Hz ou 12 à 48 V=
Compatible avec tous les carillons filaires et
sonneries Legrand
Temporisation entre 2 détections : - 7 secondes
Livrée avec réflecteur et équerre de fixation
Distance maximum entre la barrière et le réflecteur :
6 mètres
Contacts de portes - U max. : 30 V
Contact feuillure - contact ouvert porte fermée et
fermé si porte ouverte
Encastrement 70 x 10 mm
Commande TBTS de carillon, sonnerie ou voyant
(30 V maxi)
Contact de passage - contact fermé
au passage de la porte
Dimensions 90 x 10 mm
Commande TBTS de carillon, sonnerie
ou voyant (30 V maxi)
Sonneries Lido
10
Poussoirs appareillage saillie
10
0 412 43
0 419 12
10
1
Certifiées NF-USE. Fixation à vis en saillie
Coloris blanc. IP 20 - IK 04
0 412 19 Alimentation 8 VA - 50/60 Hz
Utiliser un transformateur 8 VA réf. 4 130 91 (p. 185)
ou réf. 0 420 25 (voir ci-dessous)
Niveau sonore : 79 dB à 1 m
Dim. : 95 x 61 x 33 mm
Fonctionne avec bouton-poussoir 0 416 45/46 sans
lampe, ou 0 416 47 équipé d'une lampe 0 898 26
0 412 21 Alimentation 230 VA - direct 50/60 Hz
Classe II. Niveau sonore : 80 dB à 1 m
Fonctionne uniquement avec bouton-poussoir sans
lampe (réf. 0 416 45)
Dim. : 95 x 61 x 33 mm
0 412 43 Alimentation 230 VA - 50/60 Hz avec transformateur
incorporé
Classe II. Niveau sonore : 80 dB à 1 m
Dim. : 135 x 88 x 48 mm
Fonctionne avec bouton-poussoir 0 416 45/ 46 sans
lampe, ou 0 416 47 équipé d'une lampe 0 898 26
Transformateurs
Conformes à la norme IEC 61 558 - 2 - 8
Protégés contre les courts-circuits et les surcharges
Fixation murale à vis
230 V/8 V
1
1
1
1
0 420 15
Tension au
Dim.
secondaire
Puissance
VA
Intensité A
VA
Long. (mm) Prof. (mm) Haut. (mm)
8
0,5
4
230 V/12 V - 8 V
0 420 25 12/8
1
12
0 420 27 12/8
2-3
24
230 V/24 V - 12 V
0 420 34 24/12 1 - 1,5 24-18
92
56
42
92
102
56
68
42
42
102
68
42
641
Fhe]hWcc[8Wj_XenJC
jWXb[WkZ[Yê_nZ[iXej[iZ[dYWijh[c[dj
PROGRAMME
CÉLIANE
1 MODULE
1 POSTE
2 POSTES
horizontal/vertical
PROGRAMME
MOSAIC
1 MODULE
2 MODULES
4/5 MODULES
0 802 51
0 802 52
0 802 61 (à griffes)
0 802 57(1)
0 802 69 (à griffes longues)
0 802 58(1)
0 802 60(1) - 0 802 62(1)
2 x 0 802 51
CLOISONS
SÈCHES
0 800 40
prof. 40 mm
MULTIMATÉRIAUX
MAÇONNERIE
0 801 40
prof. 40 mm
BÉTON
1 : Pour montage Mosaic uniquement
0 800 23 prof. 40 mm
+ 0 800 16/20/25
(obturateurs)
0 800 21 prof. 40 mm
0 800 31 prof. 50 mm
+ 0 800 16/20/25
(obturateurs)
0 800 22 prof. 40 mm
+ 0 800 16/20/25
(obturateurs)
0 800 41 prof. 40 mm
0 800 51 prof. 50 mm
0 800 61 prof. 60 mm
0 800 42 prof. 40 mm
0 800 52 prof. 50 mm
0 801 01 prof. 40 mm
0 801 21 prof. 50 mm
0 801 01 + 0 801 05
+
pour montage
sur moulure Céliane
0 801 02 prof. 40 mm
0 801 22 prof. 50 mm
0 801 02 + 0 801 05
pour montage
Carrées :
0 801 31 prof. 30 mm
0 801 41 prof. 40 mm
0 801 51 prof. 50 mm
0 801 61 prof. 60 mm
Rondes :
Prof. 40 mm :
0 801 08 avec vis
2 x 0 801 31 prof. 30 mm ou
0 801 42 prof. 40 mm
2 x 0 801 41 prof. 40 mm
2 x 0 801 51 prof. 50 mm
2 x 0 801 61 prof. 60 mm
0 819 41 prof. 58 mm
0 819 40 prof. 58 mm
0 819 42 prof. 58 mm ou
2 x 0 819 41
prof. 58 mm
ou
0 802 53
3 x 0 802 51
0 802 59
0 800 49 prof. 40 mm 0 800 43 prof. 40 mm
0 800 53 prof. 50 mm
0 801 03 prof. 40 mm
0 801 23 prof. 50 mm
0 801 03 + 0 801 05
pour montage
+
+
0 801 49 prof. 40 mm 3 x 0 801 31 prof. 30 mm ou
0 801 43 prof. 40 mm
3 x 0 801 41 prof. 40 mm
3 x 0 801 51 prof. 50 mm
3 x 0 801 61 prof. 60 mm
+
ENERGY
6/8 MODULES
+
0 802 50
3 MODULES
+
SUPPORTS
UNIVERSELS
3 POSTES
horizontal/vertical
3 x 0 819 41 prof. 58 mm(2)
2 : Utilisation des plaques Mosaic avec séparateur et supports 1 poste associés
Fhe]hWcc[8Wj_XenJC
Xej[iZ[dYWijh[c[djfekhfe_djZ[Y[djh[[jWffb_gk[i
Avec DCL
Sans DCL avec couvercle de finition
Batibox Energy pour
cloisons sèches
0 893 77 point de centre programme
0 893 60 kit point de centre avec douille et fiche DCL
Cloisons sèches
0 893 37 point de centre
0 893 04 applique prof. 40 mm
0 893 34 kit de point de centre + douille et fiche DCL
0 893 46 applique
Maçonnerie
0 892 46 applique
Béton
0 895 53 pieuvre/point de centre
0 895 55 pieuvre/point de centre
0 895 51 manchon/point de centre
642
4 POSTES
horizontal/vertical
2 x 2 POSTES
10 MODULES
2 x 4/5 MODULES
0 802 54
4 x 0 802 51
0 802 64
PLAQUE GRAND
FORMAT
2 x 3 POSTES
POUR FIXATION
SUR CHAMBRANLE
2 x 6 MODULES - 2 x 8 MODULES
2 x 10 MODULES
supports
livrés
avec le mécanisme
0 802 51
0 802 66
2 x 6/8 modules
0 802 68
2 x 10 modules
0 800 44 prof. 40 mm
0 800 54 prof. 50 mm
0 801 26 prof. 50 mm
2 x 3 postes ou
2 x 6/8 modules
0 801 28(1) prof. 50 mm
2 x 10 modules
0 801 24 prof. 50 mm
2 x 2 postes ou
2 x 4/5 modules
0 801 70 prof. 40 mm
+
+
+
4 x 0 801 31 prof. 30 mm ou
0 801 44 prof. 40 mm
4 x 0 801 41 prof. 40 mm
4 x 0 801 51 prof. 50 mm
4 x 0 801 61 prof. 60 mm
4 x 0 819 41 prof. 58 mm(2)
Accessoires
0 895 90 couvercle point de centre
0 895 94 couvercle applique universel Ø85 mm
0 895 04 couvercle obturateur IP 44
0 892 43 dispositif d'arrimage
0 895 90 couvercle point de centre
0 895 94 couvercle applique universel Ø85 mm
0 892 43 dispositif d'arrimage
0 895 89 couvercle Ø64 mm
0 895 83 crochet long. 85 mm
}
0 601 34 fiche DCL
0 601 35 douille
DCL compacte
643
9>HIG>7JI:JGH76I>7DM
444
Fhe]hWcc[
8Wj_XenJC;d[h]o
Xej[iZ[dYWijh[c[djfekhYbe_iediiY^[i
Lei[ii[dj_[bi
Y^Wdj_[hi
JC
B[iZ_ijh_Xkj[khi8Wj_Xen lekii_cfb_\_[dj
bWl_[$JhWdifehj[p\WY_b[c[djleiXej[i
Z½[dYWijh[c[dj[jleiekj_biZWdilejh[YWc_ed
[jikhlejh[Y^Wdj_[h$
0 800 03
0 800 21
ergy
Cloison sèche En
Cloison sèche
0 800 22
Permet de réduire annuellement la facture énergétique de 6 kWhep/m2/an et
pouvant atteindre jusqu'à 15 kWhep/m2/an suivant la typologie du bâti
Améliore le confort des occupants et la qualité de l'air intérieur
Economie optimale en associant les obturateurs aux boîtes Batibox
Energy
Etanchéité à l'air renforcée grâce aux entrées souples et enveloppantes
pour conduits annelés. Particulièrement adaptées aux maisons basse
consommation (BBC) et maisons passives dans le cadre des nouvelles
réglementations thermiques. Large colerette, étriers de fixation rétractables
Volume de câblage optimum. Ouverture des entrées facilitées par la
languette détachable
rie
Maçonne
Emb.
atériaux
Multim
1/4
4FEKHLEKI0
'Z_ijh_Xkj[kh8Wj_Xen WY^[j
:[iXej[iZekXb[i"jh_fb[i
ekgkWZhkfb[ie\\[hj[i$
Réf.
Distributeur Batibox Energy
Spécialement adapté pour les chantiers basse
consommation
- 100 boîtes monopostes, prof. 40 mm
- 1 gabarit de pose
- 10 ou 20 kits obturateurs Batibox Energy Ø20 mm
- 1 boîte 2 postes
- 1 boîte 3 postes
- 1 boîte DCL
Boîtes monopostes
JC
3
40
25
Conformes à la norme NF-EN 60670-1
1 poste. Ø de perçage 67 mm
Pour montage d'appareillage à vis
ou à griffes
Peuvent être utilisées en applique avec
couvercle DCL réf. 0 895 94
0 800 21 Prof. 40 mm
0 800 31 Prof. 50 mm
Boîtes multipostes
4FEKHLEI9B?;DJI0
7l[Yb[ckbj_feij["
fhefei[pZ[ckbj_fb_[h
b[ife_djiZ[XhWdY^[c[dji
ekZ[h[]hekf[h[ij^j_gk[c[dj
b[i\edYj_edib[Yjh_gk[i$
15
10
Pour montage d'appareils à vis
Ø de perçage : 67 mm. Entraxe de perçage : 71 mm
Livrées avec cloisons de séparation
amovibles pour accueil des fonctions
étendues
(ex : prises pré-câblées)
0 800 22 2 postes - 4/5 modules
Prof. 40 mm
Utilisation horizontale ou verticale
Prof. 40 mm
644
Fhe]hWcc[8Wj_XenJC;d[h]o
Fhe]hWcc[
8Wj_XenJC;d[h]o
Xej[iZ[dYWijh[c[dj
Xej[iZ[dYWijh[c[djfekhYbe_iediiY^[iik_j[
N Principe de fonctionnement
0 800 20
0 893 77
0 893 60
Permet de réduire annuellement la facture énergétique de 6 kWhep/m2/an et
pouvant atteindre jusqu'à 15 kWhep/m2/an suivant la typologie du bâti
Améliore le confort des occupants et la qualité de l'air intérieur
Economie optimale en associant les obturateurs aux boîtes Batibox
Energy
Etanchéité à l'air renforcée grâce aux entrées souples et enveloppantes
pour conduits annelés. Particulièrement adaptées aux maisons basse
consommation (BBC) et maisons passives dans le cadre des nouvelles
réglementations thermiques. Large colerette, étriers de fixation rétractables
Volume de câblage optimum. Ouverture des entrées facilitées par la
languette détachable
Emb.
30
Boîte point de centre DCL
Réf.
0 893 77 Permet la suspension jusqu'à 25 kg avec reprise
arrière sur ossature selon NF C 15-100 Ø67 mm,
prof. 50 mm
Sécurisation plus rapide des points de
centre par l'utilisation du dispositif
d'arrimage réf. 0 892 43 (p. 647)
Livrée avec piton
et obturateur de protection contre les projections
de peinture
Equipée de 4 entrée Ø16-20 mm
7K Kits boîte point de centre Batibox Energy
DEKL;
40
Permet la réalisation de point de centre complet
0 893 60 Kit comprenant :
- une boîte point de centre Energy Ø67 - prof. 50 mm
réf. 0 893 77
- une douille DCL
- un dispositif d'arrimage rapide réf. 0 892 43
s,EPOSTEDEDÏPERDITIONSPARRENOUVELLEMENTDgAIRREPRÏSENTE
une part importante de marge de progression possible en matière
d'économie d'énergie
s!UMÐMETITREQUELESHUISSERIESLEPOSTEDgÏLECTRICITÏPEUTÐTRE
impliqué dans ces infiltrations d'air
s0OURLgAMÏLIORATIONDELAPERFORMANCEÏNERGÏTIQUELABOÔTE"ATIBOX
permet de réaliser de 6 kWhep/m2/an et jusqu'à 15 kWhep/m2/an
(suivant la typologie du bâti) sur la facture énergétique en supprimant
les flux d'air engendrés par l'infrastructure électrique (enveloppes,
boîtes, conduits positionnés en zone froide)
Indice de perméabilité de l'ensemble boîte/obturateurs/DCL < 0,08
N Caractéristiques techniques
Boîtes Batibox réf. 0 800 21/31/22/23
Large volume
de câblage
Large colerette
renforcée et étriers
pour parfaite tenue
au bâti
- Membrane souple
assurant une
étanchéité parfaite
- Membrane à soufflet
pour maintien
du conduit
- IP 40
Ouverture des entrées
sans outils en tirant
sur l'opercule.
Equipées de 4 entrées
(enveloppantes assurant
également le maintien
des conduits) adaptées
pour les conduits Ø 16,
20 et 25 mm
Obturateurs équipés de membrane
perforable pour le passage des fils
réf. 0 800 16/20/25/30
Pour limiter les pertes d'énergie
au travers des conduits
Existe en Ø 16, 20, 25 et 32 mm
N Principe d'installation
Les Batibox Energy vous proposent une solution complète pour éviter
les déperditions d'énergie aussi bien en neuf qu'en rénovation
Installation des boîtes étanches Batibox Energy ou mise en place
d'obturateur pour boîte existantes :
Kits obturateurs Batibox Energy pour
conduits annelés
20
20
20
20
0 800 16
0 800 20
0 800 25
0 800 30
A utiliser en complément des boîtes Batibox
Energy pour une performance maximale. S'utilisent
également en rénovation avec les boîtes Batibox
maçonnerie ou multimatériaux. S'installent au départ
et à l'arrivée des enveloppes, tableaux, boîtes de
connexion, DCL par clippage dans les conduits
S'installent dans les conduits annelés Ø16/20/25/32
Ø16 mm
Ø20 mm
Ø25 mm
Ø32 mm
Exemple de déperditions d'air liées :
aux menuiseries
aux liaisons façade et plancher
aux équipements électriques
aux éléments traversant les parois
Mise en place d'obturateur dans
le conduit entrant dans la boîte
point de centre pour supprimer
les déperditions d'air
Etanchéité maximale garantie
grâçe à la membrane souple
à soufflet et aux obturateurs
Mise en place d'obturateur
dans le conduit entrant
dans la boîte maçonnerie
Mise en place d'obturateur
sur la boîte pour combles et hourdis
pour supprimer les déperditions d'air
645
Fhe]hWcc[8Wj_XenJC
Fhe]hWcc[8Wj_XenJC
Xej[iZ[dYWijh[c[djfekhYbe_iediiY^[i
Agréments
voir p. 950
0 800 51
0 800 04
Emb.
1/10
0 893 58
0 800 42
Distributeur cloisons sèches
Réf.
Spécialement adapté pour les chantiers
0 800 04 0 800 05 Composition :
- 100 boîtes monopostes, 1 poste
- 1 gabarit de pose
- 1 boîte 2 postes
- 1 boîte 3 postes
- 1 boîte 4 postes
Prof. 40
Xej[iZ[dYWijh[c[djifY_Ägk[i
fekhYbe_iediiY^[i
0 893 78
Emb.
Réf.
2
0 893 79
Prof. 50
20
50
50
20
1
0 800 40
0 800 41
0 800 51
0 800 61
0 800 06
20
Prof. 40
Prof. 50
15
0 800 49
30
0 800 42 0 800 52 2 postes - 4/5 modules
30
30 15
0 800 43 0 800 53 3 postes - 6/8 modules
Utilisation horizontale
ou verticale
Boîte coupe feu
20
0 893 78
20
0 801 80
20
0 892 81
10
0 892 85
10
0 801 82
646
0 800 71
0 800 72
Pour transformer les boîtes appareillage
en boîte de dérivation ou pour obturer une
boîte existante
Livrés avec vis de fixation
Pour boîtes monopostes ou multipostes
Couvercle rond Ø85 mm pour boîtes
1 poste
Couvercle carré 80 x 80 mm pour
boîtes 1 poste
Couvercle carré 100 x 100 mm pour
boîtes Ø85 mm
Couvercle pour boîtes Batibox
Cloisons avec puits de fixation pour
boîtes multipostes
10
10
Permet l'installation d'un appareillage sur
1 paroi en plaque de plâtre type coupe
feu sans en altérer les performances
(endurance 2 h)
Peut s'utiliser en tertiaire comme en
logement
Prof. 55 mm - Ø de perçage 127 mm
Volume destiné à
l'appareillage : Ø65 mm
Prof. 40 mm. Fixation des
appareils à vis
Couvercles universels
0 800 44 0 800 54 4 postes - 8/10 modules
Utilisation horizontale
ou verticale
S'installent dans les boîtes d'encastrement
cloisons sèches et maçonnerie multipostes
Batibox. Permettent la fixation d'autres
séries d'appareillages en horizontal type
Sagane (entraxe 71 mm uniquement)
Se fixent en fond de boîte par vis
(livrées)
Pour boîtes prof. 40 mm
Pour boîtes prof. 50 mm
Adaptée à l'encastrement des écrans
tactiles réf. 0 672 83 (p. 572) et réf. 0 784 74
(p. 768)
Dimensions : 109 x 116 mm
Prof. 50 mm
Fixation par serrage d'étriers à clippser
1 poste
Prof. 40
Prof. 50
0 893 48 0 893 58 Ø de perçage 85 mm
Pour sorties de câbles réf. 0 314 90 et
prises 20 A réf. 0 554 52/55/57, (p. 710)
et 32 A réf. 0 558 12/15/17
Positionnement des vis de la boîte en
vertical pour fixation des prises 20 et 32 A
Boîtes multipostes
Pour montage d'appareils à vis
Ø de perçage : 67 mm
Entraxe de perçage : 71 mm
Livrées avec 1 cloison de séparation
amovible pour accueil des fonctions
3 modules pour appareillage
Mosaic
Boîte spéciale pour écrans tactiles
3,5"
Boîtes pour 20 et 32 A
Boîtes monopostes
1 module pour appareillage étroit
Céliane ou Mosaic
Ø de perçage 32 mm (x2)
Prof. 40 mm
1 poste
Ø de perçage 67 mm
Pour montage d'appareillage à vis ou à
griffes
Prof. 40 mm
Prof. 50 mm
Prof. 60 mm
Lot de 300 boîtes
1 poste prof. 40 mm conditionné en sachet
par 50 boîtes
Agréments
voir p. 950
Couvercle pour boîtes 2 postes Batibox
Entraxe de fixation 71 mm
Accessoires
20
0 801 97
100
0 897 48
Vis longues Ø3 mm pour toutes boîtes
Batibox. Long. 40 mm
Vissage rapide
Pas du filetage : 2,4 mm
Tête mixte Sz
Pas du filetage : 1,06 mm
Tête fendue
Références en gras : Produits de vente courante habituellement stockés par la distribution.Emballages en gras : Obligatoires pour livraison d'usine
Fhe]hWcc[8Wj_XenJC
Xej[iZ[dYWijh[c[dj:9BfekhYbe_iediiY^[i
0 893 37
Emb.
50
30
0 893 05
0 893 77
Réf.
0 893 37
0 893 77
Boîtes luminaires équipées de
couvercle DCL
Les boîtes et couvercles DCL sont rendus
obligatoires par la norme NF C 15-100 paragraphe
559 1.1
Ils sont également conformes à la norme produit
UTE.C 61-390
Equipées d'une nouvelle connectique automatique
avec orientation de bornes à 45°
Pour point de centre
Permet la suspension jusqu'à 25 kg
avec reprise arrière sur ossature
selon NF C 15-100. Ø67 mm - prof. 50 mm
Axe central du piton démontable pour faciliter
le positionnement de la tige filetée
Sécurisation plus rapide des points de centre par
l'utilisation du dispositif d'arrimage réf. 0 892 43
(ci-contre)
Livrée avec piton et obturateur de protection
utilisable contre les projections de peinture
Equipée de 4 entrées Ø16-20
Pour point de centre DCL étanche à l'air
Permet la suspension jusqu'à 25 kg avec reprise
arrière sur ossature selon NF C 15-100
Ø67 mm, prof. 50 mm
Sécurisation plus rapide des points de
centre par l'utilisation du dispositif
d'arrimage réf. 0 892 43 (ci-contre)
Livrée avec piton
et obturateur de protection contre les projections
de peinture
Equipée de 4 entrée Ø16-20 mm
Pour applique équipée de bornes auto
2P+T - 6 A - 250 V
Collerette renforcée, couvercle affleurant
Guidage du couvercle dans la boîte
Reçoit le couvercle étanche IP 44 pour installation
dans locaux humides (vol II)
Livrée avec obturateur utilisable comme protection
des chantiers
Ø de perçage 54 mm avec scie cloche réf. 0 893 50
Prof. 40 mm
Prof. 50 mm
10
10
0 893 04
0 893 05
5
0 895 04 Couvercle obturateur IP 44
Conforme à la norme NF 15-100
A positionner en attente de pose d'un luminaire dans
locaux humides (vol II, salle de bain). Ø75 mm
Se monte sur boîtes pour appliques murales
réf. 0 893 04/05 et réf. 0 892 04
Fixation par vissage sur socle DCL
Couvercle IP 44 pour applique
Boîtes luminaires avec couvercle de finition
30
0 893 36 Permet la suspension jusqu'à 25 kg avec reprise
arrière sur ossature selon NF C 15-100 Ø67 mm prof. 50 mm. Axe central du piton démontable pour
faciliter le positionnement de la tige filetée
Sécurisation plus rapide du point de centre
par l'utilisation du dispositif d'arrimage
réf. 0 892 43 (ci-contre)
Livrée avec piton et couvercle de finition
Peut recevoir en option le couvercle DCL réf. 0 895 90
Equipée de 4 entrées Ø16-20
0 893 34
Emb.
50
0 892 43 exemple d'utilisation
Réf.
(suite)
Pour applique
0 893 46 Ø40 mm - prof. 40 mm
Couvercles DCL universels
10
10
Avec prise DCL 2P+T - 6 A - 250 V pour
raccordement de la fiche DCL ou de la douille DCL
Equipés de bornes automatiques à 2 entrées pour
fils 1,5 mm2
Pour boîte point de centre Batibox
0 895 90 Couvercle extra plat pour un meilleur placage
au plafond. Livré avec obturateur de protection
contre les projections de peinture
Compatible avec boîtes point de centre Batik
et Batibox classiques
Pour boîte applique Ø67 mm
0 895 94 Se monte sur boîtes Batibox rondes réf. 0 800 41/51/61
pour réaliser une applique murale
grande capacité. Ø85 mm. Peut être utilisé
dans le cadre d'une installation en applique
étanche à l'air avec la boîte réf. 0 800 21/31
Kits boîte point de centre DCL
40
40
Permet la réalisation de points de centre complet
0 893 34 Kit classique comprenant :
- une boîte point de centre Ø67 - prof 50 mm
réf. 0 893 37
- une douille et fiche DCL
0 893 60 Kit comprenant :
- une boîte point de centre Energy Ø67 - prof. 50 mm
réf. 0 893 77
- une douille DCL
- un dispositif d'arrimage rapide réf. 0 892 43
Douille et fiche DCL
10
10
Fiche DCL
0 601 34 2P+T - 6 A - 250 VA
Pour connecter un luminaire sur socle DCL
Connexion à vis. Fiche affleurant le couvercle
de la boîte quand elle est clipsée
Equipée d'un serre câbles
Douille DCL compacte
0 601 35 Culot E27 - Parfaitement adapté aux lampes
à économie d'énergie
Permet de réaliser l'éclairage provisoire et
le test du point lumineux
Livrée avec une fiche réf. 0 601 34 détachable
et repositionnable pour connecter un luminaire
Accessoire de fixation pour point de centre
10
0 892 43 Dispositif d'arrimage
Mise en oeuvre rapide par système
auto-bloquant
Livré avec câble acier longueur 2 m
Permet la sécurisation d'un point de
centre par arrimage sur l'ossature du bâti
Serrage du câble automatique sans outil
Tenue certifiée APAVE
Permet la suspension jusqu'à 25 kg
647
Fhe]hWcc[8Wj_XenJC
ekj_bbW][fekhXej[Z[dYWijh[c[djYbe_iediiY^[i
Fhe]hWcc[8Wj_XenJC
Xej[ifekhZh_lWj_ed"fekhYecXb[i[jêkhZ_i
fekhYbe_iediiY^[i
0 893 71
Principe d'utilisation du gabarit
de pose réf. 0 800 77
0 800 77
Emb.
0 893 75
0 893 69
0 800 67
Réf.
Outillage pour boîtes appareillage
1
Gabarit de pose
0 800 77 Facilite le repérage et le découpage
des plaques de plâtres en
configuration multipostes à
partir d'un trou existant Ø65
à 67 mm
Niveau à bulle intégré
Scies cloches
Livrées avec foret de centrage à pastille
carbure
0 893 49 Pour boîtes appliques réf. 0 893 46 - Ø40 mm
1
0 893 50 Pour boîtes appliques réf. 0 893 47 - Ø54 mm
1
0 800 67 Scie cloche bi-métal
Dents HSS m³ à durée de vie renforcée
Equipée d'un ressort extracteur
Pour boîtes 1 à 4 postes Ø67 mm
Utilisation dans matériaux de type plaques
de plâtre, bois, panneaux fibre, inox
0 893 68 Pour boîtes pour prise 20 et 32 A
Ø85 mm
0 893 69 Pour boîte coupe feu Ø127 mm
Scie à guichet
0 800 66 Pour utilisation dans plaques de plâtre
Equipée d'une lame démontable long. 8 mm,
épaisseur 0,9 mm
Utile pour la découpe des emplacements destinés
aux montages des boîtes multipostes
Livrée avec 2 lames interchangeables
1
1
1
1
Emb.
0 893 81
Réf.
Boîtes pour dérivation
Livrées avec couvercle et vis
Fond défonçable
Dim.
10
10
10
10
10
0 893 71
0 893 72
0 893 73
0 893 74
0 893 75
ext. boîtes (mm)
couvercles (mm)
Ø85 x 40
115 x 115 x 40
160 x 105 x 40
170 x 170 x 50
230 x 170 x 50
100 x 100
140 x 140
190 x 135
195 x 195
225 x 210
Boîtes pour combles et hourdis
Utilisation également en faux plafond et plancher
technique
Autoextinguibilité 850°/5 s
Fixation par vis, pointe ou agrafe (4 points
d'ancrage)
5
4
Boîte ronde
0 893 80 Dim. : Ø140 mm profondeur 100 mm
Couvercle hermétique anti-rongeurs
et entrée anti-retour de tubes
Entrées prédécoupées latérales
ou à 45° sur couvercle Ø16, 20, 25 mm
(15 départs tubés possibles)
Boîte carrée
0 893 81 Dim. : 190 x 190 x 80 mm
Equipée d'entrées anti-retour défonçables
Permet un repérage facile des circuits
Tube Ø16 mm x 12 (3 par face)
Câble Ø12 mm x 28 (7 par face)
648
Fhe]hWcc[8Wj_XenJC
Xej[iZ[dYWijh[c[djckbj_cWjh_Wkn
Agréments
voir p. 950
0 801 01
0 801 12
0 801 22
Emb.
Réf.
Mode de fixation (voir e-catalogue)
Conformes à la NF EN 60 670-1
Emb.
Prof. 40
1/4
Distributeur multimatériaux
Réf.
10
0 801 24
1
0 801 26
1
0 801 28
10
0 801 94
10
0 801 96
Prof. 50
0 801 12 0 801 13 Spécialement adapté pour les chantiers
Composition :
- 100 boîtes multimatériaux, 1 poste
- 1 gabarit de pose
- 2 boîtes 2 postes
- 1 boîte 3 postes
Boîtes multimatériaux
20
Prof. 50
1
Boîtes à rigidité renforcée avec modes de
fixation multiples :
- par serrage d'étrier métalliques en cloison
creuses (plaques de plâtre, briques) ou
sur carreaux de plâtre
- par scellement sur murs maçonnés
(parpaing, brique...)
- par injection de colle pour scellement
rapide. Equipées d'étriers métalliques
imperdables. Livrées avec vis équipées
de cache de protection. Equipées
d'emplacements permettant l'injection de
colle ou matériaux de scellement. Diffusion
de la colle visible par transparence
Livrées avec cloisons de séparation
amovibles pour accueil des fonctions
Diamètre de perçage 67 mm
Prof. 40
Prof. 50
0 801 011 0 801 21 1 poste
0 801 021 0 801 22 2 postes - 4/5 modules
Utilisation verticale ou horizontale
10
0 801 031 0 801 23 3 postes - 6/8 modules
Utilisation verticale ou horizontale
Boîtes grand format
Pour Programme Mosaic (poste de travail, tableau
de commande) et fonctions étendues Programme
Céliane (portier vidéo, ...)
Transformables en boîtes de dérivation par ajout de
couvercles
2 x 2 postes ou 2 x 4/5 modules
2 x 3 postes ou 2 x 6/8 modules
2 x 10 modules (pour Mosaic uniquement)
Couvercle pour boîte réf. 0 801 24
Couvercle pour boîte réf. 0 801 26
Outillage pour boîtes appareillage
1
1
1
1
10
0 801 24
Scie trépan
0 892 68 Pour matériaux durs (type parpaing, brique, béton)
Ø68 mm
Préconisée dans le cas d'une installation en moulure
et plinthes Céliane
Scies multimatériaux à concrétion carbure
de Tungstène
Pour utilisation dans matériaux très durs ou abrasifs
(brique, parpaing, carrelage, ciment, bois durs,
composites, plaques de plâtre...)
Equipées d'un foret pilote à pastille de carbure
Idéale pour les perçages destinés au montage des
boîtes multimatériaux
0 801 67 Ø67 mm
0 801 32 Ø32 mm
Colle
0 801 07 Permet de fixer la boîte d'encastrement ainsi que les
moulures et plinthes
Fixation possible sur tous types de supports
Non inflammable
Sans encollage. Sans solvant
Contenance : 310 ml
Permet de fixer environ 5 boîtes 1 poste
Dispositif pour montage en moulure
et plinthes Céliane
1
0 801 05
Kit pour installation en semi-encastré des
boîtes multimatériaux prof. 40 mm
1, 2 et 3 postes réf. 0 801 01/02/03
Utiliser un kit par boîte
Comprend un conduit de liaison, sa
rallonge et un gabarit de pose
Pour montage en vertical, positionner la
plaque Céliane à la verticale le long de la
moulure
Pour montage en horizontal, positionner la
plaque Céliane à l'horizontal le long de la
moulure
Montages non compatibles avec plaques
finition "Matières"
1 : S'associe avec la moulure et plinthes
Céliane par ajout du kit réf. 0 801 05
20
20
10
Pour transformer les boîtes appareillage en boîte de
dérivation. Livrés avec vis de fixation
0 801 80 Couvercle rond Ø85 mm pour boîtes
1 poste
0 892 81 Couvercle carré 80 x 80 mm pour boîtes
1 poste
0 801 82 Couvercle pour boîte 2 postes Batibox
Dimension : 155 x 85 mm
Accessoires
20
100
Vis longues Ø3 mm pour toutes boîtes Batibox
Long. 40 mm
0 801 97 Vissage rapide
Tête mixte Sz
0 897 48 Pas du filetage : 1,06 mm
Tête fendue
Références en gras : Produits de vente courante habituellement stockés par la distribution. Emballages en gras : Obligatoires pour livraison d’usine
649
Fhe]hWcc[8Wj_XenJC
Xej[iZ[dYWijh[c[djfekhcWedd[h_[
Agréments
voir p. 950
0 801 42
0 801 41 + 0 801 99
Emb.
1/4
Réf.
0778 83 + 0 801 08
2 x 0 801 08 (jumelées dos à dos)
Distributeur maçonnerie
Spécialement adapté pour les chantiers
- 100 boîtes monopostes prof. 40 mm réf. 0 801 41
Offerts :
- 3 boîtes 2 postes 4/5 modules réf. 0 801 42
- 1 boîte 3 postes 6/8 modules réf. 0 801 42
- 10 écrans anti-plâtre réf. 0 801 99
Boîtes monopostes
10
0 801 40
20
100
100
10
0 801 31
0 801 41
0 801 51
0 801 61
100
0 801 08
Conformes aux normes NF EN 60670-1
1 module pour appareillage étroit
Céliane ou Mosaic
Prof. 40 mm - Larg. 32 mm
Carrées associables
Pour fixation d'appareillage à vis ou à griffe
Boîtes 1 poste permettant la composition de boîtes
multipostes par association. Utilisation possible en
horizontal ou vertical (entraxe 71 mm). Découpage
des cloisons intérieures (avant ou après scellement)
pour montage des fonctions étendues. Livrées avec
vis équipées de cache de protection
Entrées défonçables Ø16-20-25
Prof. 30 mm
Prof. 40 mm
Prof. 50 mm
Prof. 60 mm
Rondes associables en dos à dos
Prof. 30/40 mm - Ø67 mm - à vis
Colerette supérieure découpable pour obtenir une
profondeur de 30 mm (pour commandes, va-et-vient,
poussoirs...). Boîte jumelable en dos à dos
par 1/4 de tour. Dimensions ajustables (80,
70 ou 60 mm) par découpe de la colerette
Accessoire de scellement
1
0 778 83
Emb.
2
10
1
10
0 801 49 3 modules pour appareils Mosaic
5
5
650
0 801 88 Boîte d'encastrement Batibox simple multisupport
Convient pour dalle béton ou plancher technique en
utilisant la scie réf. 0 800 88
Diamètre 80 mm
Prof. 50 mm
0 800 88 Scie cloche diamètre 80 mm
Boîtes pour prises 20 et 32 A
5
5
1 poste 85 x 85 mm
Pour sorties de câbles réf. 0 314 90 et prises 20 A
réf. 0 554 52/55/57 (p. 710) et 32 A réf. 0 558 12/15/17
Positionnement des vis de la boîte
en vertical pour fixation des prises 20 et 32 A
0 801 84 Prof. 40 mm
0 801 85 Prof. 50 mm
Boîte pour fixation sur chambranle
10
0 801 70 Boîte 1 poste équipée d'une patte de fixation
pour montage sur chambranle
Patte sécable pour une association en
multipostes
Possibilité d'association directe avec la boîte
réf. 0 801 41 en vertical
Prof. 40 mm. Livré avec écran anti-plâtre
Boîte pour prise rasoir
5
0 801 55 Pour prise rasoir Programme Céliane
(réf. 0 671 59)
Prof. 50 mm
Cloison avec puits de fixation
Boîtes multipostes pour montage
d'appareillage à vis
5
Boîte spéciale pour écrans tactiles 3,5"
&'( Boîte pour prises de sol
CWhi(
Pour prises de sol réf. 0 897 00/02/10/12 (p. 640)
S'adapte sur boîtes Batibox maçonnerie et
béton à sceller directement dans le mur
Fixation de la plaque Soliroc sur cet
accessoire sans perçage ni chevillage du mur
1 poste, associable en double poste
Conformes aux normes NF EN 60670-1
Boîtes monoblocs, livrées avec cloisons de
séparation amovibles pour accueil des fonctions
étendues (ex. : prise pré-câblée)
Livrées avec vis équipées de cache de protection
Prof. 40 mm. Entrées défonçables Ø16-20-25
Réf.
0 892 79 Boîte à sceller
Adaptée à l'encastrement des écrans tactiles
réf. 0 672 83 (p. 572) et réf. 0 784 74 (p. 768)
Prof. 50 mm
10
S'installe dans les boîtes d'encastrement
Batibox cloisons sèches et maçonnerie multipostes
Permet la fixation d'autres séries d'appareillages
en horizontal type Sagane (entraxe 71 mm
uniquement)
Se fixe en fond de boîte par vis (livrées)
0 800 71 Pour boîtes prof. 40 mm
Accessoires pour boîtes maçonnerie
20
10
Vis
Vis longues Ø3 mm pour toutes boîtes
Batibox. Long. 40 mm
Tête mixte Sz
Ecran anti-plâtre
0 801 99 Ecran anti-plâtre pour protection du volume intérieur
Pour boîtes carrées 1 à 4 postes et multipostes
Dimensions 70 x 70 mm
Repérable après application
du plâtre par marquage de couleur
Fhe]hWcc[8Wj_XenJC
Xej[iZ[dYWijh[c[djfekhcWedd[h_[ik_j[
0 892 37
Emb.
20
20
10
10
Réf.
0 892 04
0 601 35
Accessoires pour boîtes maçonnerie (suite)
Pour transformer les boîtes appareillage
en boîtes de dérivation ou pour obturer
une boîte existante
0 801 80 Couvercle rond Ø85 mm pour boîtes
1 poste
1 poste
Ø85 mm
Couvercle pour boîtes Batibox
0 801 82 Couvercle pour boîte 2 postes Batibox
Dimension : 155 x 85 mm
0 892 75
Emb.
10
10
Boîtes luminaires équipées de couvercle DCL
30
10
Les boîtes et couvercles DCL sont rendus
obligatoires par la norme NF C 15-100
paragraphe 559 1.1. Ils sont également conformes
à la norme produit UTE.C 61-390
Equipées de nouvelle connectique automatique
avec orientation de bornes à 45°
0 892 37 Permet la suspension jusqu'à 25 kg avec
reprise arrière sur ossature
selon NF C 15-100
Ø65 mm - prof. 50 mm
Axe central du piton démontable pour faciliter le
positionnement de la tige filetée
Sécurisation plus rapide du point de centre par
l'utilisation du dispositif d'arrimage
réf. 0 892 43 (p. 647). Livrée avec piton et obturateur
de protection utilisable contre les projections de
peinture
Pour applique équipée de bornes auto 2P+T - 6 A
Couvercle affleurant. Guidage du couvercle
dans la boîte. Reçoit le couvercle étanche IP 44
pour installation dans locaux humides (vol II)
Livrée avec obturateur utilisable comme protection
de chantier. Ø54 mm de perçage
0 892 04 Prof. 40 mm
50
50
0 892 56 Permet la suspension jusqu'à 25 kg avec
reprise arrière sur ossature
selon NF C 15-100
Ø65 mm - prof. 50 mm
Axe central du piton démontable pour faciliter le
positionnement de la tige filetée
Sécurisation plus rapide du point de centre par
l'utilisation du dispositif d'arrimage
réf. 0 892 43 (p. 647). Livrée avec piton et couvercle
de finition. Peut recevoir en option le couvercle DCL
réf. 0 895 90
Pour applique
0 892 46 Ø40 mm - prof. 40 mm
Réf.
Couvercles DCL de remplacement
Avec prise DCL 2P+T - 6 A - 250 VA pour
raccordement de la fiche DCL ou de la douille DCL
Equipés de bornes automatiques à 2 entrées
pour fils 1,5 mm2
Pour boîte point de centre Batibox
0 895 90 Couvercle extra plat pour un meilleur placage
au plafond
Livré avec obturateur de protection (IP X4)
contre les projections de peinture
Compatible avec boîte point de centre Batik et
Batibox classiques
Pour boîte d'appareillage Ø67 mm
0 895 94 Se monte sur boîtes Batibox rondes réf. 0 801 08
pour réaliser une applique murale grande
capacité
Ø85 mm
Douille et fiche DCL
10
10
Fiche DCL
0 601 34 2P+T - 6 A - 250 VA
Pour connecter un luminaire sur socle DCL
Connexion à vis. Fiche affleurant le couvercle
de la boîte quand elle est clipsée
Equipée d'un serre câbles
Douille DCL compacte
0 601 35 Culot E27 - Parfaitement adapté aux lampes à
économie d'énergie
Permet de réaliser l'éclairage provisoire et le
test du point lumineux
Livrée avec une fiche réf. 0 601 34 détachable
et repositionnable pour connecter un luminaire
Boîtes complètes pour dérivation
Rectangulaires avec entrées défonçables
Boîtes livrées avec couvercle et vis
Livrées avec écran anti-plâtre (sauf réf. 0 892 71)
Dim.
10
10
10
10
10
2
2
0 892 71
0 892 72
0 892 73
0 892 74
0 892 75
ext. boîtes (mm)
couvercles (mm)
85 x 85 x 40
100 x 100
120 x 120 x 40
140 x 140
165 x 115 x 40
190 x 135
175 x 175 x 40
195 x 195
230 x 180 x 50
255 x 210
Grande capacité
Acceptent les tubes Ø25 et 32
0 892 77 400 x 180 x 70 mm
0 892 78 390 x 245 x 70 mm
651
Fhe]hWcc[8Wj_Xen
Xej[iZ[dYWijh[c[djfekhXjed
0 819 41 + 0 819 60 + 0 819 90
Emb.
50
5
50
Réf.
0 819 42 avec prises précâblées réf. 0 671 22
Boîtes pour banche béton
Boîtes universelles associables
Montage seul, par calage ou dos à dos sur banche
épaisseur, 160, 180, 200 mm
Positionnement des boîtes sur banches
- avec aimant seul réf. 0 819 90
- par calage en associant 2 boîtes dos à dos et
aimant réf. 0 819 70 ou par ajout du couvercle
réf. 0 819 72 sur une des boîtes
Boîtes permettant la composition de boîtes
multipostes par association
0 819 41 1 poste - prof. 58 mm. Permet aussi des associations
côte à côte avec couvercle réf. 0 819 71
Fixation d'appareillage par vis longues
réf. 0 801 97 ou avec bague réf. 0 819 60
Entrées operculables 4 x Ø20 mm pour tube
ICTA, 2 x Ø25 mm traversant pour tube IRL
Peut recevoir les couvercles DCL
- en point de centre réf. 0 895 92
- en applique réf. 0 895 89
0 819 42 2 postes - prof. 58 mm. Fixation de l'appareillage par
vis (livrées). Utilisation possible en
horizontal ou vertical. Livrée avec
couvercle de pose recevant les aimants
réf. 0 819 70/90. Entrées operculables
sur face inclinée : 6 x Ø20 mm et 2 x 25 mm
pour tube ICTA. Sur les côtés : 4 x Ø25 mm pour
tube IRL (traversantes 2 à 2)
Boîte simple
Pour montage :
- sur banche métallique avec aimants réf. 0 819 70/90
- en coffrage bois seul, avec couvercle obturateur
réf. 0 819 72
- en association côte à côte avec couvercle de pose
réf. 0 819 71 avec ou sans aimants
Entrées operculables 4 x Ø20 mm pour tube ICTA
0 819 40 1 poste - prof. 58 mm. Fixation d'appareillage à griffe
ou à vis avec bague réf. 0 819 60
Permet des associations côte-à-côte
avec couvercle réf. 0 819 71
Peut recevoir le couvercle DCL
pour applique réf. 0 895 89
0 819 41 x 2
Emb.
Réf.
1
1
1
0 819 70
0 819 90
0 819 97
20
0 819 71
20
0 819 72
Accessoires de montage
Aimants de fixation
Résine insensible aux agents décoffrants
Pour boîtes réf. 0 819 40/41/42/85
600 N couleur verte
1200 N couleur rouge
Extracteur d'aimant pour réf. 0 819 70/90
Couvercles pour boîtes béton
Couvercle de fixation pour boîte de banche
réf. 0 819 40/41
Permet le montage côte à côte entraxe
86 mm ou 100 mm
Couvercle de pose/obturateur pour boîte de banche
réf. 0 819 40/41 utilisable pour la pose sur
coffrage bois ou en obturateur dans le cas du
montage des réf. 0 819 41 en dos à dos
Accessoires pour montage d'appareillage
et DCL
20
20
50
Bague
0 819 60 Bague Ø64 mm pour boîte de banche 1 poste
réf. 0 819 40/41
Pour montage d'appareillage à vis
Vis
Vis longues Ø3 mm pour toutes boîtes Batibox
Long. 40 mm
Tête mixte Sz
Manchon prolongateur pour cloison de doublage
Permet de prolonger la boîte d'encastrement
dans le cas de cloison de doublage
Reçoit les appareillages à vis ou à griffes
0 895 28 Manchon Ø65 mm longueur 150 mm
maxi, ajustable par découpe
Livré avec couvercle de fixation
Boîte pour prise 20/32 A et prise de sol
1
50
6
652
0 819 41 + 0 895 92
1 poste Ø85 mm pour fixation à vis (livrées)
0 819 85 Pour prises 20 A réf. 0 554 52/55/57 (p. 710), 32 A
réf. 0 558 12/15/17 (p. 710) et sortie de câble réf. 0 314 90
(p. 660). Montage direct sur banche
Livrée avec vis longues, et couvercle de pose
pouvant recevoir l'aimant (réf. 0 819 90 préconisée)
Equipée d'une entrée pré-percée pour tube Ø25 mm
Fixation à vis disponible en horizontal et vertical
Boîte 1 poste prof. 50 mm
0 317 96 Griffes avec vis et écran
&'( Boîte pour encastrement de fonctions Mosaic au
CWhi(
sol
0 819 88 Convient pour dalle béton ou un plancher technique
en utilisant la scie cloche réf. 0 800 88
Réglagle en hauteur selon chapes de 50 à 81 mm
Fhe]hWcc[8Wj_Xen
Xej[iZ[dYWijh[c[dj:9B[jZh_lWj_edfekhXjed
0 895 53 + 0 895 92 + 0 895 67
Emb.
20
5
50
Réf.
0 895 53 + 0 895 51
Equipement point de centre
Boîte pieuvre pour point de centre
Montage en dalle pleine avec couvercle de pose
étanche réf. 0 895 68 ou couvercle réducteur
réf. 0 895 67 (ou réf. 0 895 69 pour réf. 0 895 51)
et aimants réf. 0 819 70/90
Utilisable seule dans dalle béton
Dans prédalle, clipsable sur manchon réf. 0 895 51 ou
directement sur manchon prédalle de type A et C
Emplacement pour montage du stick d'arrimage
réf. 0 895 54
0 895 53 Boîte Ø85 mm
Peut recevoir le couvercle DCL
réf. 0 895 92 avec réducteur réf. 0 895 67 et
le couvercle DCL réf. 0 895 91 sans réducteur
0 895 55 Boîte grande capacité Ø140 mm
Peut recevoir les couvercles DCL
réf. 0 895 91/92 avec réducteur réf. 0 895 67
0 895 51 Boîte manchon Ø100 mm
S'utilise seule en dalle pleine ou en pré-dalle en tant
que manchon associé à la boîte réf. 0 895 53/55
Peut recevoir le couvercle DCL réf. 0 895 92
avec réducteur réf. 0 895 69
Accessoires de pose
20
5
50
50
Couvercles de pose pour boîte
0 895 67 Réducteur pour boîtes réf. 0 895 53/55 (réduction
85/60 mm)
Reçoit les aimants réf. 0 819 70/90
0 895 68 Etanche pour boîtes réf. 0 895 53/55 - Ø85 mm
Reçoit les aimants réf. 0 819 70/90
0 895 69 Réducteur pour boîte réf. 0 895 51
(réduction 100/60 mm)
Couvercle étanche pour boîte réf. 0 895 51 - Ø100 mm
0 895 70 Pour boîte manchon point de centre réf. 0 895 51
0 895 55
Emb.
100
50
20
50
50
20
10
20
0 778 83 + 0 819 40
Réf.
Equipements pour luminaire (suite)
Autres couvercles (non DCL)
0 895 71 Pour boîtes de Ø100 mm
0 895 72 Pour boîtes de Ø60 mm
Crochets pour suspension de luminaire
0 895 83 Longueur 85 mm
Boîtes de dérivation
50
50
5
5
5
1
1
Boîte de descente rectangulaire
0 895 42 Boîte dim. 176 x 90 x 55 mm
Equipée de 4 entrées Ø20 et 25 mm
0 895 43 Couvercle de pose
0 895 44 Grille de rebouchage pour boîte
de descente réf. 0 895 42
Boîte grande capacité
0 895 36 Boîte dim. :
193 x 303 x 92 mm
0 895 37 Couvercle de finition
0 895 38 Gabarit de pose. Montage possible
sur banche métallique avec aimant
600 N réf. 0 819 70 (p. 652)
0 778 83
Accessoire de scellement
S'adapte sur boîtes Batibox maçonnerie et
béton à sceller directement dans le mur
Fixation de la plaque Soliroc sur cet
accessoire sans perçage ni chevillage du mur
1 poste, associable en double poste
Equipements pour luminaire
10
10
5
Couvercles DCL
Equipés de nouvelle connectique automatique avec
orientation de bornes à 45°
Equipés de la prise DCL permettant le raccordement
de la fiche réf. 0 601 34 et de la douille réf. 0 601 35
2P+T - 6 A - 250 VA (p. 651)
Prise équipée de bornes automatiques à 2 entrées
pour fils 1,5 mm2
0 895 91 Pour point de centre Ø120 mm
pour montage direct sur boîtes
réf. 0 895 53/55
0 895 92 Pour point de centre Ø80 mm
pour montage avec couvercle de pose
réducteur réf. 0 895 67 sur boîtes 0 895 53/55 ou
réf. 0 895 69 sur boîte 0 895 51
0 895 89 Pour montage en applique Ø64 mm
Se monte dans les boîtes 0 819 40/41
653
Fhe]hWcc[8Wj_Xen
Xej[iZ[dYWijh[c[djfekhXjed
N Principe général
Réf. 0 819 41 dos à dos
Réf. 0 819 41 seule en
boîte
applique
Réf. 0 819 41 associée
en double poste
Réf. 0 819 42
N Principe de montage dans les banches
Montage direct
avec boîtes réf. 0 819 41/42
Montage en dos à dos
Montage par calage
avec boîtes réf. 0 819 41
110 à < 200 mm
160 à 200 mm
Utilisation de l'aimant réf. 0 819 90
(amarrage au treillis métallique préconisé)
160 à 200 mm
Avec aimant réf. 0 819 70/90 d'un côté et
obturateur réf. 0 819 72 de l'autre
Avec aimant
réf. 0 819 70/90
N Principe de montage de l'appareillage
N Montage luminaires et appliques
En monoposte
Avec bague réf. 0 819 60
Pour applique
Directement par vis
Réf. 0 819 40/41 + 0 895 89
Réf. 0 819 40/41 + 0 819 60
Réf. 0 819 41 + 2 x 0 801 97
Réf. 0 819 41 + 0 895 89 + 0 895 83
En multiposte (montage vertical et horizontal avec la même boîte)
Avec bague réf. 0 819 60
Directement par vis
Avec boîte double
2 x 0 819 41 + 2 x 0 819 60
2 x 0 819 41 + 2 x 0 801 97
Réf. 0 819 42
654
N Montage pour distribution et point de centre
Pour montage en dalle pleine
Solution grande et petite capacité
Avec boîte Ø140 mm
Boîte
point de centre
Solution manchon/point de centre
Avec boîte Ø100 mm
Avec boîte Ø85 mm
0 895 53
0 895 55
Boîte
point de centre
0 895 51
Couvercle réducteur 100/60 mm
Avec réducteur 85/60 mm
ou
Sans réducteur
0 895 69
0 895 68
0 895 67
Couvercle de pose
0 895 91
0 895 92
0 895 92
0 895 83
ou 0 895 84
0 895 75
Couvercle de finition DCL
et crochet pour luminaire
0 895 83
Pour montage en prédalle 60 mm ou 70 mm
2
1
3
Manchon
réf. 0 895 51
Couvercle de pose
réf. 0 895 70
Mise en place du manchon dans le treillis
Ouverture du manchon après coulage de la prédalle
Mise en place de la boîte supérieure avant coulage de la dalle
N Compatibilité autres boîtes manchons
Solution grande et petite capacité
Sur manchon Ø100 mm
0 895 55
0 895 53
0 895 53
0 895 55
Boîtes point
de centre
A ou C
0 895 51
0 895 51
Couvercle de pose
réducteur à 60 mm
Couvercle
de pose
0 895 69
Couvercle
de finition DCL
et crochet
pour luminaire
0 895 76
0 895 92
655

Programme Céliane

Transcription

Documents pareils

Baignoire POLO

mouilleur microstrip

CANULE POUR BOCK A LAVEMENT

Décors - Decorating

Les soins - Catalogue médical en ligne

Fiche technique RMIT

LuNette SueDoiSe FaSt

PDF

12_chevauchee_heroiq..

Fauteuils roulants pliants Folding wheelchairs
