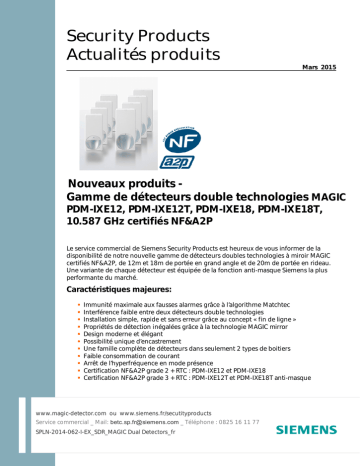

Security Products Actualités produits

Security Products
Actualités produits
Mars 2015
Nouveaux produits Gamme de détecteurs double technologies MAGIC
PDM-IXE12, PDM-IXE12T, PDM-IXE18, PDM-IXE18T,
10.587 GHz certifiés NF&A2P
Le service commercial de Siemens Security Products est heureux de vous informer de la
disponibilité de notre nouvelle gamme de détecteurs doubles technologies à miroir MAGIC
certifiés NF&A2P, de 12m et 18m de portée en grand angle et de 20m de portée en rideau.
Une variante de chaque détecteur est équipée de la fonction anti-masque Siemens la plus
performante du marché.
Caractéristiques majeures:
§
§
§
§
§
§
§
§
§
§
§
Immunité maximale aux fausses alarmes grâce à l’algorithme Matchtec
Interférence faible entre deux détecteurs double technologies
Installation simple, rapide et sans erreur grâce au concept « fin de ligne »
Propriétés de détection inégalées grâce à la technologie MAGIC mirror
Design moderne et élégant
Possibilité unique d’encastrement
Une famille complète de détecteurs dans seulement 2 types de boitiers
Faible consommation de courant
Arrêt de l’hyperfréquence en mode présence
Certification NF&A2P grade 2 + RTC : PDM-IXE12 et PDM-IXE18
Certification NF&A2P grade 3 + RTC : PDM-IXE12T et PDM-IXE18T anti-masque
www.magic-detector.com ou www.siemens.fr/secutityproducts
Service commercial _ Mail: [email protected] _ Téléphone : 0825 16 11 77
SPLN-2014-062-I-EX_SDR_MAGIC Dual Detectors_fr
SPLN-2014-062I-EX_SDR_MAGIC Dual Detectors_en
Page 1 / 7
Caractéristiques principales
Fonctionnalité
Description
Avantage
Détecteurs
MAGIC double
technologies
2 canaux de détection (PIR + MW)
apportant une grande fiabilité de
détection. Idéal pour les endroits
très perturbés (variation de température fréquente, insectes…).
Fausses alarmes réduites
Détecteurs
MAGIC double
technologies avec
algorithme avancé Matchtec
Algorithme avancé Matchtec pour
une détection de mouvement fiable.
Fausses alarmes réduites
Design moderne
et élégant
Design plat et fin sans compromis
sur les performances de détection.
Les détecteurs MAGIC, de part leur
taille discrète, peuvent être installés
dans n’importe qu’elle type de pièce,
même dans les environnements les
plus élégants
MAGIC Mirror
(réflexion multiple)
Représentation homogène des zones
de détection.
-Performance de détection élevée et
moins de fausses alarmes.
Conception compacte du miroir avec
de plus petites dimensions externes
du boitier du détecteur.
- Taille et conception discrètes pour
l'intégration parfaite dans l'environnement (esthétique) d'installation.
Filtres capteur
multiples
Deux filtres de pointe combinés
permettent le filtrage efficace de la
lumière blanche
Une meilleure performance de détection et une immunité élevée aux
fausses alarmes
Fonction antimasque intégrée
au miroir optique
La fonction anti-masque couvre
l’ensemble de la fenêtre de détection.
- Tout masquage de la fenêtre de détection infrarouge déclenchera une
alarme « anti-masque »
La réduction d’interférence entre 2
détecteurs double technologies
permet d’avoir une détection fiable
et une grande flexibilité sur
l’emplacement du détecteur.
Grande flexibilité sur l’emplacement du
détecteur
- Détecteurs de grade 3 fiable
Un seul concept
mécanique pour
la gamme de détecteurs 12m et
18m
Tous les détecteurs de la gamme
12m (et 18m) sont compatibles
entre eux.
-Changement de type de détecteur facilité (passage d’un type 2 à type 3)
Consommation
de courant très
faible
Conception de pointe permettant
une très faible consommation
- Economie de par l’utilisation de plus
petites batteries dans les centrales
SPLN-2014-062I-EX_SDR_MAGIC Dual Detectors_en
-Aucun besoin de changer les boitiers
ou le câblage du détecteur
- Consommation d’énergie plus faible
Page 2 / 7
Concept de fin de
ligne, dit « EOL »
Du fait de l’utilisation de 2 fils pour
raccorder chaque détecteur à la centrale, chaque détecteur n’utilise
qu’une seule entrée de la centrale
Moins d’entrées nécessaires induit une
réduction des couts de l’installation.
MAGIC détecteurs Les détecteurs MAGIC sont préconfipréconfigurés
gurés avec des résistances
d’équilibrage compatibles SPC et
SINTONY
Les détecteurs MAGIC sont prêts à
l’emploi et réduisent donc les couts et
les possibilités d’erreur de câblage
Bouchons « EOL »
spécifiques
Au lieu d’échanger les résistances en
place, il suffit de les retirer et de
clipper un bouchon EOL adéquat
Les bouchons « EOL » disponibles permettent de réaliser une installation
rapide et sans erreur.
Encastrement des
MAGIC Dual 12m
Les versions de détecteurs MAGIC
12m sont encastrable grâce à un
fond de boitier spécial vendu en
accessoire.
L'intégration complète du détecteur
dans le mur mène à la visibilité minimale du dispositif
Test de marche
automatique
Après la mise sous tension, le détecteur reste 3 minutes en mode « test
de marche » - sans changer aucun
paramétrage ni DIP switchs.
La fonction « test de marche » automatique permet une installation plus rapide.
Fonction antimasque temps
réel certifié
NF&A2P
Fonction certifiée et fiable de détection anti-masque temps réel.
Moins d’intervention, moins de couts.
Compatible avec
les rotules de
montage utilisés
en CCTV
Avec l’adaptateur 1/4“, un détecteur
MAGIC peut être fixé avec n’importe
quelle rotule de montage utilisée en
CCTV.
- L’installateur peut utiliser ses rotules
CCTV habituelles
Montage au mur
ou au plafond
Une unique rotule de montage pour
toute la gamme MAGIC pour le montage mural ou au plafond. Le câble
passe à l’intérieur de la rotule.
- Installation esthétique au mur ou au
plafond
SPLN-2014-062I-EX_SDR_MAGIC Dual Detectors_en
- Couts réduits grâce à l’optimisation
des stocks
- Couts réduits grâce à l’optimisation
des stocks
Page 3 / 7
Description des produits
Détecteur MAGIC double technologies
PDM-IXE12 double technologies, 12 m grand angle
PDM-IXE12T double technologies, 12 m grand angle avec anti-masque
Le détecteur MAGIC PDM-IXE12/T impressionne de par sa conception moderne et
son esthétisme. Son style convient à toutes les situations d'installation. En plus de
l'algorithme évolué de détection Matchtec, son miroir MAGIC breveté fournit une
détection fiable des intrus et une l'immunité importante aux fausses alarmes. Des
installations flexibles peuvent être effectuées rapidement et sans erreur grâce aux
caractéristiques dés fonctions de test de marche automatique et du nouveau concept de Fin-de-Line (EoL). Le détecteur possède une zone de détection en aplomb
qui est conservée lorsque le détecteur est encastré.
PDM-IXE18 double technologies, 18 m grand angle
PDM-IXE18T double technologies, 18 m grand angle avec anti-masque
Le détecteur MAGIC PDM-IXE18/T impressionne de par sa conception moderne et
son esthétisme. Son style convient à toutes les situations d'installation. En plus de
l'algorithme évolué de détection Matchtec, son miroir MAGIC breveté fournit une
détection fiable des intrus et une l'immunité importante aux fausses alarmes. Des
installations flexibles peuvent être effectuées rapidement et sans erreur grâce aux
caractéristiques dés fonctions de test de marche automatique et du nouveau concept de Fin-de-Line (EoL). Le détecteur possède une zone de détection en aplomb
qui est conservée lorsque le détecteur est encastré.
Accessoires MAGIC – Miroirs longue portée rideau
PO-C20 miroir rideau 20m pour PDM-IXE12
(lot de 4 pièces)
S54539-F122-A100
Le miroir rideau PO-C20 MAGIC créé une zone de couverture continue
sous la forme d’un rideau et permet ainsi de détecter tout franchissement de ce rideau jusqu’à une portée de 20m. Idéal pour les couloirs ou
la protection intérieure d’un alignement de portes ou de fenêtres.
PO-C30 miroir rideau pour 20m pour PDM-IXE18 (lot de 4 pièces)
S54539-F122-A100
Le miroir rideau PO-C30 MAGIC créé une zone de couverture continue
sous la forme d’un rideau et permet ainsi de détecter tout franchissement de ce rideau jusqu’à une portée de 20m pour les détecteurs double
technologies PDM-IXE18. Idéal pour les couloirs ou la protection intérieure d’un alignement de portes ou de fenêtres.
Remarque : la portée est limitée à 20m si la détection l’hyperfréquence est active. Le miroir rideau PO-C30 donne une portée de 30m en mode infrarouge
seul.
SPLN-2014-062I-EX_SDR_MAGIC Dual Detectors_en
Page 4 / 7
Accessoires MAGIC – Rotule de fixation / Adaptateur
PZ-MBG2 Rotule de fixation G2 pour détecteurs PDM
Convient pour PDM-IXE12(T) et PDM-IXE18(T). Pour une
fixation murale ou au plafond.
Passage de câble à l’intérieur de la rotule pour plus de sécurité et d’esthétisme.
PZ-CA Adaptateur pour fixation ¼”CCTV (4 pcs)
Adaptateur pour utiliser les rotules de fixation¼“ pour caméras, à la place des rotules PZ-MBG2.
PO-CL Clip anti-animaux pour PDM-I12(T) et PDM-IXE12(T)
(10 pcs)
Accessoire à clipper sur le miroir du détecteur PDM-IXE12. Il
permet d’obtenir une immunité aux animaux jusqu’à 25 kilos
sans modifier la couverture de détection.
MAGIC Accessories – Housing bases
PO-FM Embase d’encastrement pour PDM-IXE12(T)
L’embase plastique PO-FM se substitue au fond du détecteur
PDM-IXE12(T) et permet d’encastrer le détecteur dans le
mur.
Elle permet au détecteur de se fondre dans l’environnement
tout en gardant le niveau de sécurité le plus élevé ; la zone
d’aplomb et la fonction d’anti-masque conservent toute leur
efficacité.
PO-MHB12 Embase métallisée pour PDM-IXE12 (T)
Adaptation optique du détecteur à tout genre de couleur et
de structure de mur sans avoir à peindre le détecteur.
SPLN-2014-062I-EX_SDR_MAGIC Dual Detectors_en
Page 5 / 7
Bouchons de resistance de fin de ligne EOL
PO-PA01 Bouchon RF=4k7 RI=2k2 REol=2k2 (100 pcs)
Bouchon de résistances d’équilibrage (EoL) à clipper dans le détecteur
incluant 3 résistances prédéfinies pour R-Anomalie, R-Intrusion et R-EoL
(EoL =terminaison ou fin de ligne).
Pour les centrales: Omnis
PO-PA02 Bouchon RF=2k2 RI=4k7 REol=2k2 (100 pcs)
Bouchon de résistances d’équilibrage (EoL) à clipper dans le détecteur
incluant 3 résistances prédéfinies pour R-Anomalie, R-Intrusion et R-EoL
(EoL =terminaison ou fin de ligne).
Pour les centrales: Texecom Premier, GE Master
PO-PA03 Bouchon RF=12k RI=1k REol=1k (100 pcs)
Bouchon de résistances d’équilibrage (EoL) à clipper dans le détecteur
incluant 3 résistances prédéfinies pour R-Anomalie, R-Intrusion et R-EoL
(EoL =terminaison ou fin de ligne).
Pour les centrales: Honeywell Galaxy
PO-PA04 Bouchon RF=12k RI=6k8 REol=4k7 (100 pcs)
Bouchon de résistances d’équilibrage (EoL) à clipper dans le détecteur
incluant 3 résistances prédéfinies pour R-Anomalie, R-Intrusion et R-EoL
(EoL =terminaison ou fin de ligne).
Pour les centrales: Risco
PO-PA05 Bouchon RF=1k RI=3k3 REol=3k3 (100 pcs)
Bouchon de résistances d’équilibrage (EoL) à clipper dans le détecteur
incluant 3 résistances prédéfinies pour R-Anomalie, R-Intrusion et R-EoL
(EoL =terminaison ou fin de ligne).
Pour les centrales: CaddX, Texecom, Inim
SPLN-2014-062I-EX_SDR_MAGIC Dual Detectors_en
Page 6 / 7
Pour commander
Détecteurs double technologies MAGIC
Code du produit
Référence du produit
S54531-F114-A100
PDM-IXE12 Détecteur double technologies PIR et Hyperfréquence,
12m grand angle, NF&A2P grade 2
S54531-F117-A100
PDM-IXE12T Détecteur double technologies PIR et Hyperfréquence,
12m grand angle fonction anti-masque, NF&A2P grade 3
S54531-F120-A100
PDM-IXE18 Détecteur double technologies PIR et Hyperfréquence,
18m grand angle, NF&A2P grade 2
S54531-F123-A100
PDM-IXE18T Détecteur double technologies PIR et Hyperfréquence,
18m grand angle fonction anti-masque, NF&A2P grade 3
Accessoires
S54539-F122-A100
PO-C20
Miroir rideau 20m pour détecteurs PDM-IXE12 (lot de 4 pièces)
S54539-F123-A100
PO-C30
Miroir rideau 20m pour détecteurs PDM-IXE18 (lot de 4 pièces)
S54539-F124-A100
PZ-MBG2 Rotule de fixation G2 pour détecteur PDM
S54539-F125-A100
PZ-CA
Adaptateur pour fixation ¼”CCTV (lot de 4 pièces)
S54539-F126-A100
PO-CL
Clip anti-animaux pour détecteurs PDM-IXE12 (lot de 10pièces)
S54530-H101-A100
PO-FM
Embase d’encastrement pour PDM-IXE12
S54530-H102-A100
MHB12
Embase métallisée pour PDM-IXE12
Bouchons de résistances d’équilibrage
S54539-F127-A100
PO-PA01
Bouchon RF=4k7 RI=2k2 REoL=2k2 (lot de 100 pièces)
S54539-F127-A200
PO-PA02
Bouchon RF=2k2 RI=4k7 REoL=2k2 (lot de 100 pièces)
S54539-F127-A300
PO-PA03
Bouchon RF=12k RI=1k REoL=1k (lot de 100 pièces)
S54539-F127-A100
PO-PA04
Bouchon RF=12k RI=6k8 REoL=4k7 (lot de 100 pièces)
S54539-F127-A100
PO-PA05
Bouchon RF=1k RI=3k3 REoL=3k3 (lot de 100 pièces)
SPLN-2014-062I-EX_SDR_MAGIC Dual Detectors_en
Page 7 / 7
