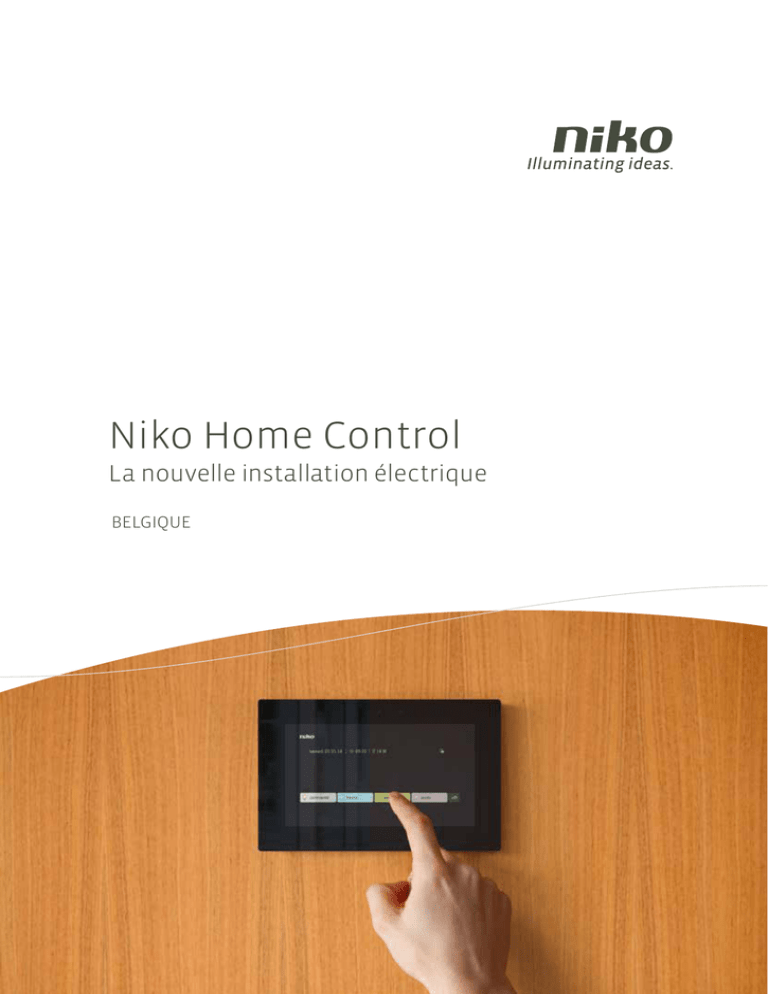

brochure destinée aux professionnels

Niko Home Control
La nouvelle installation électrique
BELGIQUE
1
Table des matières
1Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
2L'installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
2.1
Unité de contrôle et alimentation, les deux éléments de base de Niko Home Control . . . . . . . . . . . . . . . . 6
2.2
Conception de l'armoire électrique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
2.3Câblage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
2.4
Platines murales . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
2.5Commandes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
2.5.1
Boutons-poussoirs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
2.5.2
Écran tactile . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
2.5.3
Smartphone et tablette . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
3 Les possibilités de Niko Home Control . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
3.1
Suivi de la consommation d'énergie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
3.2
Commande d'éclairage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
3.3
Commande HVAC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
3.3.1
C
ommande de ventilation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
3.3.2
Commande de chauffage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
3.3.3
Commande de climatisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
3.4
Commande de moteur des volets, de stores et des rideaux . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
3.5
Commande de stores vénitiens ou de lamelles verticales . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
3.6Sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
3.7
Contrôle d'accès . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
4 Pourquoi Niko Home Control ? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
5 Nos formations . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
6 Niko Home Control en ligne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
7 La finition . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
Photographie des produits
Niko
Éditeur responsable
Niko sa, Industriepark West 40
BE-9100 Sint-Niklaas
1
1. Introduction
Vivre de manière plus sûre et plus confortable, tout en réalisant de belles économies d’énergie. Niko Home Control
est la nouvelle installation électrique qui permet de commander l’éclairage, le chauffage, la ventilation, les volets,
la climatisation et les rideaux depuis un endroit central de votre habitation. Une installation aux lignes pures et
intemporelles.
L’heure de la nouvelle installation électrique est venue
Les moteurs de recherche en ligne ont remplacé les encyclopédies. Les GSM et les smartphones ont supplanté le téléphone
traditionnel. Les iPod et lecteurs MP3 ont détrôné sans aucune difficulté le baladeur. Nous vivons une époque numérique, où la
technologie évolue toujours plus vite et façonne notre quotidien.
Mais du côté des installations électriques, que s’est-il passé pendant ce temps ? Rien de significatif : ces 30 dernières années,
la structure générale et les possibilités du réseau électrique sont restées à peu près identiques. Fait bizarre, car notre façon de
vivre et de communiquer avec le reste du monde a énormément évolué. Niko pense donc qu’il est temps de changer, pour
un mieux. Niko Home Control fixe de nouvelles limites pour l’installation électrique. En ce qui concerne tant le confort que la
facilité d’emploi et les économies d’énergie.
Trois piliers
Avec Niko Home Control, l’utilisateur joue le rôle principal et contrôle tout chez lui. C’est pour cette raison que notre nouvelle
installation électrique s’articule autour de trois piliers. Car Niko Home Control :
• procure un sentiment de sécurité et s’installe presque sans y réfléchir.
• rend la vie chez soi plus confortable et offre une facilité de commande sans précédent, sans oublier un design attrayant.
• fait baisser la consommation d’énergie et respecte l’environnement.
Valeur sûre
En tant que numéro un du marché belge, Niko est une valeur sûre. L’entreprise est également présente dans le reste de
l’Europe. L’innovation joue un rôle essentiel dans tout ce que le fabricant produit : appareillage électrique, commande
d’éclairage, contrôle d’accès et automatisation domestique. Avec Niko Home Control, Niko lance une toute nouvelle tendance.
2
2. L'installation
Niko Home Control est la première installation électrique qui permet aux ménages d’économiser activement l’énergie
chez eux, tout en vivant de manière plus sûre et plus confortable. Alors qu’autrefois, les différentes applications
fonctionnaient indépendamment les unes des autres, Niko Home Control permet désormais au résident de commander
chacune de ces fonctionnalités à partir d’un point central. À l’heure où il est si important d’économiser l’énergie, tant pour
l’environnement que pour notre portefeuille, cette installation est une solution unique.
Étant donné qu’une habitation moyenne comporte 60 prises de courant et 24 points
d’éclairage, Niko propose l'installation de base suivante :
• alimentation, unité de contrôle et 4 modules de commutation (sextuple).
• 60 prises : 25 plaques de recouvrement doubles et 10 plaques
de recouvrement simples.
• 30 commandes : 6 commandes simples, 10 commandes doubles,
1 commande quadruple, 17 sets de finition simples et 17 platines murales.
Comparée à une installation classique, cette installation offre les fonctionnalités suivantes : touche tout éteint, un scénario panique,
activation de la simulation de présence ...
3
Pour plus de fonctionnalités, le résident peut choisir de compléter l'installation de base par ce qui suit :
Confort
• alimentation, unité de contrôle, 3 modules de commutation (sextuples), 3 modules de variation
universels et interface IP.
• 60 prises : 25 plaques de recouvrement doubles et 10 plaques de recouvrement simples.
• 31 commandes : 1 commande d’ambiance, 4 commandes simples, 8 commandes doubles,
1 commande quadruple, 2 commandes de variateur simples, 2 commandes de variateur doubles,
18 sets de finition simples et 18 platines murales.
Par rapport à l'installation de base, le résident dispose ainsi aussi d’une commande centrale au moyen de la
commande d’ambiance, d’un smartphone ou d’une tablette.
Confort et sécurité
• installation confort + module de contrôle à distance + module de moteur.
• installation confort + 3 détecteurs de mouvement intérieurs + 1 commande de moteur double +
4 sets de finition simples + écran tactile.
Cette installation permet au résident de disposer également d’une commande à distance et d’une
commande centrale.
Confort, sécurité et énergie
• installation confort et sécurité + module de mesure de l’électricité (1 canal) + compteur
d’impulsions + module de chauffage ou de refroidissement + module de ventilation.
• installation confort et sécurité + 4 thermostats + 1 écran éco + 1 commande de ventilation +
6 sets de finition simples.
Cette installation permet au résident de mesurer sa consommation d’énergie et de réaliser des économies.
Quelques directives simples vous familiariseront avec les consignes d’installation de Niko Home Control. De quoi permettre à l’installateur
que vous êtes de réaliser une installation sans problème.
4
Après la mise en service, le résident peut à tout moment étendre son installation Niko Home Control selon ses souhaits
et son budget. Tous les modules supplémentaires sont disponibles séparément. Le maître d’ouvrage choisit lui-même les
fonctionnalités qui composeront l’installation.
Possibilités d’extension après acquisition :
• Interface IP
• module de contrôle à distance
• module de variation universel + commande double
• détecteur de mouvement intérieur avec set de finition
• module de mesure de l’électricité à trois canaux
Moyennant quelques adaptations mineures :
• commande d’ambiance
• détecteur de mouvement extérieur
• module de capteur numérique libre de potentiel
• module de ventilation et commande de ventilation avec platine murale et set de finition
Les possibilités d’extension sont illimitées et peuvent toutes être adaptées aux besoins du résident. Grâce à cette flexibilité, il peut
adapter son installation aisément à l’évolution de ses besoins de vie et peut ainsi choisir une autre finition, par exemple.
Si le résident opte pour une installation de base, vous prévoyez de préférence déjà le câblage pour les applications suivantes. Vous
pourrez ainsi les ajouter plus tard à l’installation :
• écran éco
• thermostats
• écran tactile
• poste extérieur vidéo
• commande de volets
• détecteurs de mouvement intérieur et extérieur
• raccordement pour le compteur d’eau ou de gaz
Conseil : prévoyez une visite de suivi dans le devis afin de pouvoir discuter des adaptations ou des extensions à l’avenir.
5
2.1 Unité de contrôle et alimentation, les deux éléments de base de
Niko Home Control
Unité de contrôle = centre nerveux de l’installation
L’unité de contrôle commande la logique de Niko Home Control. La programmation
s’effectue grâce au logiciel de programmation sur le PC, puis est transférée sur l’unité de
contrôle. Cette dernière est munie d’un bouton d’essai qui permet à tout moment de
vérifier le fonctionnement et le statut des autres modules de l’installation. Les fonctions
de base, telles que la commande d’éclairage et des volets, peuvent également être
programmées manuellement à l’aide du bouton de programmation du module.
L’unité de contrôle conserve toutes les données de l’installation, lesquelles peuvent donc
être consultées à tout moment. Le logiciel de programmation permet également de
paramétrer des fonctions dépendant de l’heure et des conditions.
Alimentation = alimente en courant le bus, les modules et les commandes
Si l’installation comprend plusieurs alimentations (grande installation ou alimentation de
secours), vous désignez un maître au moyen du bouton situé sur le module. Une LED
indique l’alimentation, le statut et l’activité du bus.
6
2.2 Conception de l'armoire électrique
L’armoire électrique est conçue de gauche à droite. D’abord l’alimentation, puis l’unité de contrôle. Après l’unité de
contrôle, tous les modules supplémentaires sont glissés sur le rail DIN et reliés entre eux à l’aide d’un pont coulissant
unique, ce qui permet de réduire le câblage de l’armoire. En tant qu’installateur, vous avez ainsi moins de travail et l’armoire
est conçue de manière claire. Une fois la rangée complète ou le nombre maximum de 12 modules de rail atteint, vous
passez à la rangée suivante. Au début d’un nouveau rail DIN, prévoyez un accoupleur de rail ou, si nécessaire, une
deuxième alimentation. Afin que les rangées successives de modules de rail DIN puissent communiquer entre elles, raccordez
uniquement les quatre fils du bus et de l’alimentation à la rangée précédente sur les bornes de raccordement.
Et si l’installation se compose de plusieurs armoires ?
• Les armoires distantes de moins de 20 mètres doivent être considérées comme une seule armoire. Vous n’avez pas
besoin d’une unité de contrôle ou d’une alimentation supplémentaire. Vous raccordez à nouveau les quatre fils du bus
et de l’alimentation.
• Si les armoires sont distantes de plus de 20 mètres, installez une nouvelle alimentation au début de la deuxième armoire.
Dans ce cas, vous ne raccordez que le bus.
2.3 Câblage
Le câblage dans l’armoire est très restreint. Tous les modules placés sur une
même rangée sont reliés entre eux au moyen d’un système de pont coulissant.
Ils disposent ainsi d’une alimentation et d’une communication par bus. Il suffit
de raccorder les différentes rangées aux quatre fils du bus et de l’alimentation à
l’aide de l’accoupleur de rail.
Un câble bus bifilaire alimente les différents éléments de commande en
dehors de l’armoire. Le schéma de raccordement possède une topologie
libre, ce qui signifie que vous ne devez pas respecter un schéma de câblage
précis. Grâce au câblage non polarisé, vous raccordez toutes les commandes
facilement et rapidement. Il suffit de fixer les deux fils sur les bornes, sans risque
d’erreur de raccordement.
La distance entre l’unité de contrôle et le point le plus éloigné de l’installation dépend de l’épaisseur du câble :
• section : 0,8 mm (section : 0,50 mm²), par exemple, SVV, JYSTY } 250 m
• section : 0,6 mm (section : 0,25 mm²), par exemple, TPVF } 150 m
• section : 0,5 mm (section : 0,20 mm²), minimum AWG24, p.ex. UTP, FTP, STP } 100 m
7
2.4 Platines murales
Le concept de platine murale de Niko est unique. Ces platines murales vous permettent d’intégrer facilement les commandes
à l’installation. Il suffit de prévoir une seule boîte d’encastrement à chaque point de commande. En tant qu’installateur, ce
n’est que lors de la phase de finition que vous choisirez entre des platines murales simples ou multiples. Le résident n’aura
donc qu’à décider lors de la phase finale du nombre de commandes et du lieu de l’installation. Si nécessaire, l’installation pourra
être adaptée facilement plus tard aux besoins changeants du résident. Il vous suffira de modifier la platine murale et la plaque
de recouvrement.
Besoin d’une seule platine murale ?
Dans ce cas, vous avez le choix entre la platine murale classique avec connecteur ou la platine murale avec pont. La platine
murale avec pont est idéale lorsque les murs sont très irréguliers ou si vous devez combiner la commande avec des fonctions
autres que Niko Home Control.
Vous optez pour des platines murales multiples ?
Ici aussi, une seule boîte d’encastrement suffit. À partir de la boîte d’encastrement, vous choisissez de travailler vers le bas,
le haut, la gauche ou la droite. Pas assez de boutons-poussoirs ? Grâce au concept de la platine murale, vous en ajoutez sans
travaux de rainurage ou de forage. Une unité de raccordement vous permet de relier le câblage de l’installation à la platine
murale multiple. Vous installez cette unité de raccordement à n’importe quel endroit de la platine murale.
Les platines murales se fixent au moyen de vis ou de griffes. Le set de griffes doit être commandé séparément.
8
2.5 Commandes
Selon les préférences des résidents, Niko Home Control peut être commandé à l’aide de boutons-poussoirs (avec ou sans
écran), d’un écran tactile, d’un smartphone et/ou d’une tablette.
2.5.1 Boutons-poussoirs
Les commandes de Niko Home Control sont assorties aux finitions Niko Pure, Niko Intense et Niko Original. Les boutonspoussoirs sont aussi disponibles avec une LED qui indique le statut de la commande. Pratiquement toutes les commandes
peuvent être montées sur une boîte d’encastrement avec une platine murale. Seuls les boutons-poussoirs avec écran couleur
et le détecteur de mouvement intérieur doivent dans tous les cas être montés sur une boîte d'encastrement et non pas sur une
platine murale.
Vous avez le choix parmi les commandes suivantes :
• commande d’éclairage
simple, double, quadruple ou sextuple
• commande de variateur
simple ou double
• boutons-poussoirs pour commande de moteur
(p.ex. volets, rideaux ou stores), simple ou double
• commande de ventilation
• boutons-poussoirs intelligents avec écran couleur éclairé :
- commande d'ambiance : le résident active l’ambiance souhaitée pour
chaque occasion. Une commande d’ambiance automatique par capteurs est
également possible.
- thermostat : un thermostat peut être installé dans toute pièce où se trouve
un radiateur, un chauffage par le sol, une unité de chauffage ou une installation
de refroidissement. Vous réalisez un chauffage ou un refroidissement pour un
maximum de 12 zones.
- écran éco : en fonction du module de mesure installé (compteur d’électricité
ou compteur d’impulsions), le résident peut suivre sa consommation
d’électricité et/ou de gaz et d’eau. Lorsque résident quitte l'habitation, il
lui suffit d’appuyer sur la touche éco pour éteindre toutes les lumières et
désactiver tous les circuits commutés. La simulation de présence s’active
également au moyen d’une touche.
• commandes sans fil selon le protocole Easywave
9
Hauteur de montage recommandée :
• commandes simples : montage sur la platine murale, de 90 à 110 cm au-dessus du sol.
• commandes intelligentes avec écran : montage dans la boîte d’encastrement, de 120 à 150 cm au-dessus du sol.
Un bouton-poussoir double doit être remplacé par un sextuple ? Un élément de commande supplémentaire, un nouveau
design ? Grâce au montage au moyen de platines murales, ces adaptations ne posent aucun problème. Le raccordement
bifilaire permet à Niko Home Control d’alimenter ces commandes. Un module de plus dans l’armoire est donc inutile.
10
2.5.2 Écran tactile
Le résident commande Niko Home Control de manière claire
grâce à l’écran tactile. À l’aide d’une interface conviviale, il
commande toutes les fonctions réparties dans l'habitation à
partir d’un point central. Commutation/variation de l’éclairage,
commande des volets …
En outre, l’écran tactile fournit à tout moment des informations
sur la consommation d’électricité, de gaz et d’eau. L'écran tactile 2
fait en outre office de poste intérieur vidéo en combinaison avec
le poste extérieur vidéo Niko Home Control.
Pour raccorder l’écran tactile, équipez l’installation de l’interface IP Niko Home Control. Comme pour les commandes,
l’installation de l’écran ne nécessite qu’une seule boîte d’encastrement. L’écran tactile se raccorde à l’alimentation Power
over Ethernet (PoE) au moyen d’un câble à paire torsadée (UTP, FTP ou STP). Vous pouvez aussi installer une alimentation
24 Vdc séparée dans l’armoire. Dans ce cas, vous aurez besoin d’un câble d’alimentation (SVV, JYSTY, TPVF, UTP …) et d’un
câble UTP/STP pour la communication des données. Si vous optez pour un raccordement au moyen d’un câble UTP/STP
uniquement, vous aurez besoin de moins de câble et l’installation sera plus rapide. Il est recommandé de monter l’écran tactile
à hauteur des yeux et au minimum à 150 cm au-dessus du sol. L’écran peut ainsi être consulté facilement par tous les résidents.
Exemple de schéma : écran tactile
550-00020 550-00508
550-00501
câble à paire torsadée
(UTP, FTP ou STP)
câble à paire torsadée
(UTP, FTP ou STP)
L
N
11
2.5.3 Smartphone et tablette
La commande par smartphone et tablette offre la même facilité d’emploi que l’écran tactile de Niko Home Control et permet
de commander les mêmes fonctionnalités. Des applications sont disponibles pour les smartphones et les tablettes dotés d’iOS
(iPhone et iPad) ou d’Android comme système d’exploitation.
Si le résident souhaite utiliser toutes les fonctions* de l’application pour smartphone et tablette hors de chez lui, vous devez
ajouter le module de contrôle à distance et l’interface IP Niko Home Control dans l’armoire électrique (voir exemple de
schéma 1). Le module de contrôle à distance possède une alimentation distincte et peut être installé à tout endroit de l’armoire
électrique. Ce module de rail DIN (8U) est relié à l’interface IP au moyen d’un câble Ethernet muni d’un connecteur RJ45. En
outre, le module de contrôle à distance est connecté par un câble Ethernet au routeur WiFi afin qu’une connexion à Internet
soit établie. Pour commander son installation à distance, le résident doit simplement s’enregistrer sur la page du portail du
service de contrôle à distance.
Si le résident souhaite utiliser cette commande uniquement à l’intérieur de l'habitation et dans les limites du réseau
WiFi, l’interface IP Niko Home Control suffit pour relier le smartphone et/ou la tablette au routeur WiFi (voir exemple de
schéma 2). Nous conseillons de prévoir au moins un écran tactile 2 en plus de smartphones et/ou tablettes pour les installations
avec contrôle d'accès en raison de la fiabilité supérieure d'un appareil câblé par rapport à un appareil mobile.
Une seule interface IP par installation suffit pour toutes les applications IP que vous raccordez à l’installation. Ce module assure
aussi que l’enregistrement des données de la consommation d’énergie soit conservé en vue d’une consultation ultérieure.
* À l’exception du contrôle d’accès.
12
Exemple de schéma 1 :
commande via l’application à l’extérieur de l'habitation
câble à paire torsadée
(UTP, FTP ou STP)
energy
gas
week
consumption
98%
iPad
iPa
S 13
15:44
bediening
wijzig
salon
wijzig
?
5.69 m³
1..0 S 122
M 14 T 15
W 16 T 17
F 18
.8
80
.6
60
.4
40
550-00020 550-00508
N
230 Vac
L
550-00580
.2
20
0
13 jan
14 jan 2015
câble à paire torsadée
(UTP, FTP ou STP)
Internet
câble à paire torsadée
(UTP, FTP ou STP)
Exemple de schéma 2 :
commande via l’application à l’intérieur de l'habitation
energy
gas
week
consumption
?
5.69 m³
1.0 S 12
S 13
M 14 T 15
W 16 T 17
F 18
.80
.60
.40
.20
550-00020 550-00508
0
13 jan
câble à paire torsadée
(UTP, FTP
ou STP)
twisted
pair-kabel
(UTP, FTP of STP)
14 jan 2015
câble à paire torsadée
(UTP, FTP
ou STP)
twisted
pair-kabel
(UTP, FTP of STP)
13
Représentation schématique
d’une installation
<20 m, considéré comme une seule armoire
bus
>20 m, nouvelle alimentation pour commencer l’armoire
alimentation
6
1
alimentation (4U) 550-00010
2
unité de contrôle (2U) 550-00001
3
interface IP (2U) 550-00508
4
module de mesure (2U) 550-00801
5
compteur d’impulsions (2U) 550-00250
6
alimentation 24 Vdc (4U) 340-00021
7
alimentation PoE 550-00501
8
accoupleur de rail (2U) 550-00020
9
6 circuits commutés (4U) 550-00106
10
chauffage (4U) 550-00150
11
ventilation (2U) 550-00140
12
2 circuits avec variation (4U) 550-00340
13
3 circuits commutés (2U) 550-00103
14
3 entrées numériques (2U) 550-00210
15
3 volets (4U) 550-00130
16
interface RF Easywave (2U) 550-00610
17
module de capteur analogique (2U) 550-00230
18
module de commande analogique 0-10 V (2U)
550-00240
19
module de commande analogique 1-10 V (4U)
550-00241
20 module de contrôle à distance (8U) 550-00580
Structure de l’armoire :
- 1 accoupleur par rail DIN
- structure de gauche à droite
- max. 12 produits modulaires par rail DIN
550-00501
20
réseau interne
(W)LAN
N
230 Vac
L
14
Internet
Bifilaire, non polarisé - Topologie libre
détecteur de mouvement
24 Vdc
commande
détecteur
de mouvement
thermostat
interrupteur
crépusculaire
Distance maximale jusqu’à
commande
l’alimentation :
ø 0,8 mm, 0,5 mm2 (SVV)
ø 0,6 mm, 0,25 mm2 (TPVF)
ø 0,5 mm, 0,20 mm2 (UTP)
commandes
250 m
150 m
100 m
commande
écran éco
commande
commande
commande
Dimensions de l’installation :
poste extérieur
vidéo
- par alimentation (max. 3) : - max. 24 produits modulaires de Niko Home Control dans l’armoire
- max. 70 commandes dont 20 avec LED d’indication / détecteur de mouvement /
thermostat / écran éco / commande d’ambiance
- si vous prévoyez une alimentation ou une unité de contrôle supplémentaires, elles serviront de secours
écran tactile 2
550-00501
98%
wijzig
iPad
iPa
15:44
bediening
wijzig
salon
energy
gas
week
consumption
?
5.69 m³
1.0 S 122
S 13
3
M 14 T 15
W 16 T 17
F 18
.8
80
.6
60
.4
40
.2
20
0
13
3 jan
câble à paire torsadée
(UTP, FTP ou STP)
14 jan 2015
smartphone
tablette
15
3. Les possibilités de Niko Home Control
3.1 Suivi de la consommation d’énergie
Économiser l’énergie chez soi est de plus en plus important, même si ce
n’est pas toujours évident. Principalement parce que l’énergie est invisible.
Les résidents n’ont souvent aucune idée de leur consommation quotidienne.
Généralement, ils ne sont confrontés aux faits qu'une fois par an : au
moment où le décompte annuel du fournisseur d'énergie leur est adressé.
Facile à installer
• Des mesures très précises donnent une idée exacte de la consommation d’énergie et du rendement des panneaux
solaires. Elles aident les résidents à rationaliser leur consommation d’énergie et à réaliser ainsi des économies de 5 à
15 %. Elles permettent aussi de détecter les anomalies. Une forte augmentation de la consommation peut révéler qu’un
appareil est défectueux ou requiert un entretien. La détection d’une anomalie contribue également à la sécurité chez soi.
• Mesure simple et très fiable de la consommation de gaz et d’eau grâce à un compteur d’impulsions.
• Programmation automatique de la fonctionnalité de base avec le logiciel de programmation.
• Installation simple et modulaire des modules de mesure :
- Le module à un canal enregistre la consommation totale d’un réseau monophasé (jusqu'à 63 A)
- L e module à trois canaux enregistre la consommation totale d’un réseau triphasé 3N 400 Vac ou la consommation
partielle (panneaux solaires, certains circuits ou une combinaison de circuits).
Facile à commander
• L’écran tactile et le smartphone/la tablette indiquent la consommation d’électricité instantanée et l’historique de cette
consommation, les différences entre les périodes tarifaires (jour/nuit) et une comparaison entre les différentes périodes de
consommation.
• Application pour smartphones et tablettes dotés d’iOS (iPhone et iPad) ou d’Android comme système d’exploitation.
Économiser l'énergie
• L’écran éco affiche :
- la consommation d’énergie actuelle et totale des 7 derniers jours, exprimée tant sous la forme d’un coût que de
chiffres absolus (standard)
- la consommation en veille : que consomme l'habitation en mode veille (standard)
- le rendement des panneaux solaires et la consommation de gaz et d'eau (optionnel)
• D’une pression sur la touche éco, le résident éteint automatiquement l’éclairage et désactive les prises de courant, ou fait
passer la ventilation et le chauffage à un niveau inférieur. Il voit immédiatement que la consommation diminue.
• Comme le résident peut surveiller sa consommation d’énergie hors de chez lui au moyen du service de contrôle à
distance, il détermine facilement si de l’électricité, de l’eau ou du gaz ne sont pas consommés inutilement.
16
Mesurer la consommation et la production d’électricité
Niko Home Control mesure le courant et la tension. Cette méthode est la seule permettant d’obtenir un résultat précis. Le
module de mesure est par conséquent doté d’une tore pour la mesure du courant et de bornes de raccordement pour la
mesure de la tension :
• Posez la tore fournie autour du conducteur du circuit à mesurer.
• Connectez les bornes de raccordement au circuit à mesurer.
Exemple de schéma : raccordement monophasé
et compteur d'impulsions avec compteur de gaz et d’eau raccordé
A
30°C
Qn2,5 m³/h
D 92
6.131.07
550-00020 550-00250 550-00801
L
N 230 Vac
030917
kWh
Attention
Attention
Raccordez toujours la tore et les bornes de
Seules les données de mesure figurant sur le compteur du
raccordement sur le même circuit.
fournisseur d’énergie sont valables pour la facturation. En cas de
différence entre le module de mesure et le compteur, seuls les
résultats de la mesure réalisée par le fournisseur sont valables.
17
Matériel requis pour mesurer la consommation totale
et la production totale
Module de mesure de
l’électricité à un canal
(550-00801)
Module de mesure de
l’électricité à trois canaux
(550-00803)
1
-
minimum 2
1
-
1
1
1
-
2
raccordement monophasé
raccordement monophasé et panneaux solaires*
raccordement triphasé (3N 400 Vac)
raccordement triphasé (3N 400 Vac) et panneaux solaires
monophasés
raccordement monophasé et panneaux solaires triphasés
* Dans ce cas, utilisez plusieurs modules de mesure à un canal ou un module de mesure à trois canaux.
Il est aussi possible de mesurer la consommation de circuits spécifiques. Une fois que vous savez quels circuits doivent être
mesurés, vous installez le nombre de modules de mesure requis. Il est possible de mesurer jusqu’à 20 circuits.
Mesurer la consommation de gaz et d’eau
• Installez un compteur avec sortie d’impulsion.
• Raccordez la sortie d’impulsion au compteur d’impulsions.
Remarque : un maximum de trois compteurs par compteur d’impulsions.
• Saisissez le facteur d’échelle et l’unité de mesure des impulsions dans le logiciel de programmation (p.ex. 1 impulsion =
10 litres).
Comment installer un compteur avec sortie d’impulsion ?
Dans le cas d’une construction neuve, demandez un compteur avec sortie d’impulsion au fournisseur d’eau ou de gaz. Prenez
aussi contact avec le maître d’ouvrage afin de prévoir ce point. Un compteur de gaz est déjà installé ? Dans ce cas, ajoutez
une pièce spéciale sur le boîtier de ce compteur. Vous ne devez rien changer au niveau de la conduite de gaz. Vous pouvez
aussi demander à l’installateur du chauffage ou des sanitaires d’installer un compteur de gaz ou d’eau séparé avec une sortie
d’impulsion.
18
MADE © Liesbet Goetschalckx
Affichage des données de mesure
L’écran éco mémorise les données de mesure des sept derniers jours. Si le résident souhaite conserver ses données plus
longtemps, vous devez installer une interface IP Niko Home Control afin d’enregistrer les données de mesure des modules
de mesure et du compteur d’impulsions. Toutes les dix minutes, cette interface enregistrera la consommation pour chaque
canal surveillé. Les chiffres étant actualisés toutes les trois secondes, vous voyez à tout moment la consommation instantanée.
Le logiciel énergie permet au résident de consulter ses données de mesure. Vous pouvez télécharger ce logiciel gratuitement
sur www.niko.be (disponible pour PC et Mac).
Exemple de schéma : raccordement triphasé avec panneaux solaires,
1 circuit à mesurer séparément et 1 groupe de circuits
550-00020 550-00508
550-00803
550-00803
550-00103
16 A
N
L1
L2
L3
030917
20 A
16 A
20 A
kWh
19
3.2 Commande d’éclairage
Une habitation doit être bien éclairée. Il faut qu’il soit possible de commander l’éclairage de
manière confortable, sans devoir essayer tous les interrupteurs. En outre, l’éclairage domestique
évolue aussi. Toutes sortes de nouvelles sources de lumière sont apparues récemment, tandis
que la bonne vieille lampe à incandescence disparaît des rayons des magasins. Il est désormais
possible de créer des ambiances, des couleurs et des accentuations chez soi. De plus, ces
nouvelles sources de lumière sont beaucoup plus économiques que les lampes à incandescence.
Niko Home Control commute les différentes sources lumineuses de manière conviviale, y
compris l’éclairage à intensité variable.
Facile à installer
• Installation modulaire :
- Dimensionnement : modules de commutation triples ou sextuples
- Deux circuits variables par module de variation
• Installation simple, rapide et nette :
- Variateur et commande de variateur dans un même module
- Grâce au raccordement par le système de pont coulissant, vous ne devez pas connecter le bus à l’aide de câbles.
- Si l’armoire n’est pas dotée d’un bornier, les bornes des modules permettent de raccorder le neutre
- Les modules extrêmement compacts limitent l’encombrement dans l’armoire.
- Sur le module de commutation sextuple, les contacts sont reliés par trois du côté du fusible
• Longue durée de vie grâce à une technologie novatrice brevetée dans le module de variation et de commutation.
Facile à commander
• Grâce aux LED d’indication, le résident trouve rapidement la commande dans le noir et sait toujours si une lampe est
restée allumée.
• Commande conviviale :
- boutons-poussoirs
- commande d'ambiance avec écran
- commande automatique avec le détecteur de mouvement
- commande centrale depuis l'écran tactile
- smartphone et tablette, également hors de chez soi
- commande automatique avec des capteurs analogiques ou numériques
• Le résident fait varier l’éclairage au moyen d’un seul bouton ou d’une commande de variateur propre à l’éclairage qui lui
permet d’enregistrer ses réglages favoris.
• Les commandes compactes (jusqu’à la version sextuple) prennent peu de place sur le mur.
• Les commandes sans fil selon le protocole Easywave aux endroits où des travaux de rainurage ou de forage sont impossibles
ou indésirables.
• Le logiciel utilisateur permet au résident de modifier simplement le niveau de variation d’une ambiance ainsi que
l’automatisation du temps.
20
Économiser l'énergie
• Le résident peut aussi commuter des prises : un plus pour le confort, la sécurité pour les enfants et des économies.
• Commutation et variation aisées des lampes halogènes, des lampes à incandescence, des lampes à LED à économie
d’énergie et des lampes à économie d'énergie.
• Très faible consommation d’énergie, grâce aux relais bistables qui équipent les modules de commutation.
• Le résident est sur la route mais n’est pas certain d’avoir éteint l’éclairage ? Sur la route aussi, le résident peut vérifier si
l’éclairage est éteint.
Commuter des circuits d’éclairage et des prises de courant
Chaque contact du module de commutation commande au maximum 16 A si la charge est purement ohmique. Consultez le
tableau ci-dessous pour connaître la charge maximale selon le type d’éclairage.
Type d’éclairage
Courant RMS maximum
lampes à incandescence, lampes halogènes 230 V (charge ohmique)
16 A
lampes halogènes basse tension avec transformateur ferromagnétique ou électronique
10 A
lampes fluorescentes, non compensées ou compensées en série
10 A
lampes fluorescentes, compensées en parallèle
6A
lampes à économie d'énergie (CFLi), lampes à LED et fluorescentes HF
(éclairage avec ballast électronique – BER)
3A
Points importants :
• Connectez au maximum 32 A par module complet.
• Ne connectez pas différentes phases sur un même module.
• Si vous connectez des prises de courant, installez un fusible de 16 A sur le circuit des prises de courant.
Variation de l’éclairage
Le module de variation universel est un module de rail DIN à deux canaux qui permet de varier l’intensité de l’éclairage de 10 à
400 VA (à 45°C) ou 500 VA (à 35°C) par canal. Le niveau minimum et le type d’éclairage sont réglés au moyen
des commutateurs DIP et du potentiomètre à l’avant du module.
Le module de variation permet au résident de faire varier l’intensité des sources d’éclairage suivantes :
• lampes à incandescence
• lampes halogènes 230 V
• lampes halogènes 12 V avec transformateur ferromagnétique
• lampes halogènes 12 V avec transformateur électronique
• lampes à LED ou armatures à LED variables
• lampes à économie d'énergie à intensité variable (CFLi)
Le module de commande analogique 0-10 V et 1-10 V permet au résident de commander des variateurs haute puissance et
des ballasts électroniques afin de faire varier l’intensité de lampes fluorescentes et de rubans LED.
21
Exemple de schéma : 5 circuits d'éclairage avec commutation,
3 prises de courant avec commutation et 2 circuits d’éclairage avec variation
320-00101
550-00020
550-00106
16 A
L
N 230 Vac
22
550-00103
16 A
550-00340
Exemple de schéma : 3 variateurs (0-10 V)
DIM
0-10 V
DIM
0-10 V
DIM
0-10 V
Exemple de schéma : 3 variateurs (1-10 V)
550-00241
1-10 V
1-10 V
1-10 V
16 A
L
N
230 Vac
ou circuit TBTS, 12 Vdc/24 Vdc
23
3.3 Commande HVAC
3.3.1 Commande de ventilation
Le renouvellement de l’air par le système de ventilation contribue au bien-être chez soi. Il permet d’économiser de l’énergie
car il n’est plus nécessaire d’ouvrir régulièrement les fenêtres pour ventiler. Malheureusement, un système de ventilation
entraîne aussi une déperdition d’énergie. Le renouvellement de l’air chaud par de l’air froid sollicite une partie de la puissance
du chauffage. Dans une nouvelle habitation, cette perte est d’environ 20 à 25 %. Outre la perte de chaleur qu’elle provoque,
la ventilation consomme aussi de l’électricité : deux bonnes raisons d’opter pour une commande intelligente de la ventilation.
L'habitation ne sera alors ventilée que lorsque cela s’avère nécessaire, afin d’éviter tout gaspillage d’énergie.
Facile à installer
• La commande de ventilation s'intègre aisément dans votre installation :
- Même raccordement que l’interrupteur classique à trois positions
- Un seul module pour commander différents types de ventilation (à deux ou trois fils)
- Convient pour une ventilation de type C (évacuation mécanique) et de type D (apport et évacuation mécanique
avec récupération de chaleur)
- Ventilation commandée par contacts NO sans intégration complexe
- La logique de commande est présente au niveau du module et du logiciel
Facile à commander
• Une vie plus confortable :
- Une activité est détectée dans la salle de bains ? L’éclairage au-dessus du plan de travail est allumé ? La ventilation passe
automatiquement et temporairement à un niveau supérieur.
- L a commande conviviale de la ventilation permet au résident de choisir son réglage favori. Une LED indique le réglage
choisi. La ventilation devient ainsi "visible".
• Grâce au service de contrôle à distance, le résident adapte aussi le réglage de la ventilation lorsqu’il n’est pas chez lui. Il
harmonise ainsi la ventilation, les stores et la climatisation.
Économiser l'énergie
• Niko Home Control et la commande de ventilation permettent de réaliser d’importantes économies d’énergie. Lorsque
le résident quitte l'habitation, la ventilation passe automatiquement au niveau le plus bas. À son retour, son réglage favori
se réactive. De quoi limiter les pertes d’air chaud et la consommation d’énergie du moteur de la ventilation tout en
préservant un climat intérieur sain.
24
Niko Home Control comporte un module de ventilation dans
Exemple de schéma :
commande de ventilation
l’armoire électrique, lequel reprend la fonction du commutateur à
trois positions (dans une installation classique) et commande le système
de ventilation (type C ou D).
Une unité de ventilation est commandée à l’aide d’une commande à
deux ou trois fils. Consultez le mode d’emploi de l’unité de ventilation
pour connaître le mode de commande.
COMMON
HIGH
MID
LOW
Module de
ventilation
• Une commande à deux fils permet de commuter le commun
(provenant de l’unité de ventilation) entre deux fils de commande.
Lorsqu’aucun fil de commande n’est actionné, la ventilation
fonctionne au niveau le plus bas.*
• Une commande à trois fils permet de commuter le commun
(provenant de l’unité de ventilation) entre trois fils de commande.
Chacun des fils de commande correspond à une position donnée.
550-00020 550-00140
Réglage de ventilation
Trois fils
Deux fils
bas
contact 1
*
normal
contact 2
contact 2
haut
contact 3
contact 3
25
MADE © Liesbet Goetschalckx
3.3.2 Commande de chauffage
Le séjour est utilisé à d’autres moments que la cuisine ou la salle de bains. Après l’école, les
enfants utilisent aussi leur chambre comme salle de jeux ou comme bureau. Toutes les pièces de
l'habitation ne doivent pas être chauffées aux mêmes moments. Niko Home Control offre une
solution confortable et peu gourmande en énergie pour le chauffage de l'habitation.
Facile à installer
• La commande de chauffage s'intègre aisément dans votre installation :
- Les zones et l'installation de chauffage se commandent par des contacts NO, sans intégration complexe
- La logique de commande se trouve au niveau du module et du logiciel
-- Logique économe en énergie qui s’ajoute simplement grâce au logiciel de programmation
• La même logique peut également être utilisée pour le refroidissement. Les thermostats peuvent être réglés sur une
position de refroidissement ou de chauffage.
• Installation modulaire :
- Un même module commande quatre zones
- L'ajout de modules supplémentaires est facile à réaliser
Facile à commander
• Un réglage confortable de chaque zone séparément.
• Choix entre différents programmes que le résident adapte selon ses besoins.
• Thermostat facile d’emploi.
• Commande automatique du chauffage : le résident ne doit pas passer dans toutes les pièces pour tourner les
vannes thermostatiques.
• Un meilleur confort au quotidien grâce au service de contrôle à distance : avant de quitter le travail, le résident doit
simplement effleurer l’écran de son smartphone ou de sa tablette pour augmenter la température du chauffage et ainsi, ne
plus jamais rentrer dans une habitation froide.
Économiser l'énergie
• La commande de chauffage de Niko Home Control offre une solution économe en énergie :
- Les zones ne sont pas chauffées inutilement
- Au moment de renter chez soi, les pièces désignées sont déjà préchauffées en position éco
- Le chauffage passe en position éco lorsque le résident quitte les lieux ou va se coucher
- Le chauffage se coupe lorsqu’une fenêtre est ouverte, par exemple
- Les stores s'abaissent automatiquement pendant votre absence dès que la température intérieure préréglée est
dépassée.
26
Chauffage par zone grâce à un système hydraulique
Que fait Niko Home Control en cas de chauffage par zone ?
Les chaudières modernes sont équipées de toutes sortes de commandes intelligentes qui permettent de déterminer des
caractéristiques de chauffe qui tiennent compte de la température extérieure, de l’arrêt différé de la pompe de circulation …
et Niko Home Control n’entend pas s’en mêler. Les fabricants d’appareils de chauffage connaissent les meilleurs techniques de
pilotage de leurs systèmes de gestion.
Niko Home Control règle l’apport dans chaque zone et signale à la chaudière les demandes de chaleur dans une ou plusieurs
zones. Les chaudières modernes sont dotées d’un contact d’entrée spécialement conçu à cet effet.
Comment Niko Home Control règle-t-il la température dans les différentes zones ?
Le thermostat Niko Home Control détermine si une pièce doit être chauffée ou rafraîchie. Une électrovanne règle l’apport
dans la pièce en question. Cette électrovanne s’installe sur un collecteur ou un radiateur.
Les électrovannes les plus courantes sont de type ouvert/fermé, avec tension de commande (230 V) ou en basse tension
(24 V ou 12 V). Lors de l’activation de l’électrovanne, il faut compter 30 à 40 secondes avant le début de la circulation du flux.
Après environ deux à trois minutes, l’électrovanne est complètement ouverte ou fermée.
Le module de chauffage et de refroidissement de Niko Home Control tient compte du temps de réaction de l’électrovanne
et du délai d’arrêt différé de l’installation de chauffage.
27
Raccordement de la commande de chauffage à l’installation de chauffage
3 possibilités :
1.En demande de chaleur, l’installation commande l’unité de chauffage.
En plus de son propre thermostat, l’unité de chauffage peut également être commandée par un contact d’entrée spécial.
Vous raccordez le contact HC de Niko Home Control à ce contact d’entrée.
En demande de chaleur, le contact HC de Niko Home Control se ferme. La chaudière sait ainsi que l’eau doit être
réchauffée. Dès que le contact s’ouvre, la chaudière sait que la demande de chaleur est terminée. Elle entame alors sa
procédure de fermeture, laissant le circulateur fonctionner encore quelques minutes afin d’évacuer la chaleur de l’appareil.
L'unité de chauffage continue à fonctionner en mode modulation. La chaudière continue alors par exemple à régler la
température de l'eau en fonction de la température extérieure et de la température de retour de l'eau.
Exemple de schéma : installation avec chaudière
unité de chauffage *
*
radiateur
chauffage par le sol
*
*
collecteur
*
*
contact chaudière
OU
*
*
*
électrovanne
circuit
mélange
*
circuit
mélange
*
bypass
*
* à prévoir par l’installateur de chauffage central
550-00020
L
N
28
550-00150
ou circuit TBTS, 12 Vdc/24 Vdc
2. Niko Home Control commande le circulateur dans une installation avec ballon d’eau chaude.
Dans une telle installation, une chaudière ou une pompe à chaleur, par exemple, maintient la réserve d’eau du ballon à une
température donnée. Niko Home Control commande la circulation de cette eau en cas de demande de chaleur dans une
ou plusieurs zones. L'unité de chauffage continue à fonctionner en mode modulation.
3.
Chauffage par zone avec un chauffage électrique
Le module de chauffage de Niko Home Control vous permet également de commander un chauffage électrique. Dans ce
scénario, le contact HC n’intervient pas.
Attention
Attention
Le module complet permet d’activer une puissance
Pour les grosses unités de chauffage, utilisez un contact-
maximale de 16 A répartie sur les quatre contacts.
relais externe.
Exemple de schéma : installation avec ballon d’eau chaude et circulateur
unité de chauffage *
*
*
*
panneau solaire
chauffage par le sol
*
*
*
collecteur
*
électrovanne
*
circulateur
ballon d’eau chaude
* à prévoir par l’installateur de chauffage central
550-00020
L
N
550-00150
ou circuit TBTS, 12 Vdc/24 Vdc
29
3.3.3 Commande de climatisation
Outre la ventilation et le chauffage, l’installation Niko Home Control commande désormais aussi
les systèmes de climatisation VRV, VRF et multi-split (systèmes HVAC). L’interface HVAC vous
permet de coupler Niko Home Control à la plupart des installations HVAC existantes. Grâce
au thermostat HVAC, le résident règle la température dans chaque pièce. L’intégration de la
commande de climatisation offre au résident une solution confortable et efficiente en énergie.
Facile à installer
• Interface HVAC (CoolMaster) disponible en plusieurs modèles par type de système HVAC: consultez www.niko.be
(sous Applications > Niko Home Control) pour des informations détaillées sur les systèmes HVAC pris en charge.
• Réglage confortable (refroidissement et chauffage) par zone à l’aide du thermostat HVAC, de l’écran tactile et d’un
smartphone/une tablette.
• L’installation commande jusqu’à 12 zones et 8 unités intérieures par zone/thermostat HVAC.
Facile à commander
• Confort d’utilisation et facilité de commande accrus grâce :
- au thermostat HVAC assorti aux boutons-poussoirs Niko avec écran existants
- à l'écran tactile Niko Home Control
- à l'application sur smartphone et tablette (iOS et Android)
• Choix entre différents programmes que le résident adapte selon ses besoins.
• La commande de climatisation peut aussi être intégrée dans des ambiances.
• La fonction HVAC de Niko Home Control remplace les commandes individuelles des installations HVAC.
Le résident ne doit pas transporter la télécommande de chaque unité intérieure.
Économiser l'énergie
• La commande HVAC de Niko Home Control offre une solution qui permet d’économiser l’énergie :
- Des zones ne sont pas refroidies inutilement.
- Le refroidissement passe en position éco lorsque le résident quitte l'habitation son ou va se coucher. Il économise
ainsi l’énergie sans réduire son confort.
- Les températures minimale et maximale préprogrammées en mode protect protègent l'habitation contre les
températures trop élevées ou trop basses en cas d’absence de longue durée du résident.
30
Exemple de schéma : câblage dans deux armoires électriques
Armoire électrique 1
Thermostat
HVAC
N
L 230 Vac
N
L 230 Vac
Armoire électrique 2
RS232-USB
Bus HVAC
N
L 230 Vac
câble à paire torsadée
(UTP, FTP ou STP)
gas
Internet
week
5.69 m³
consumption
?
F 18
31
3.4 Commande de moteur des volets, des stores et des rideaux
De nos jours, chaque habitation comprend au moins un volet, store ou rideau à commande électrique. Le soir, un volet
offre protection et intimité tandis qu’en journée, il empêche la lumière indésirable du soleil d’entrer. Grâce aux stores,
la température intérieure reste agréable et la luminosité n’est pas éblouissante. Bien que les résidents d’une habitation
trouvent ces fonctions évidentes, ils se posent de nombreuses questions sur leur commande. Même si l'habitation est
inoccupée, les volets peuvent être baissés le soir et les stores peuvent se fermer automatiquement. Niko Home Control
répond également aux besoins du résident.
Facile à installer
• Installation modulaire :
- D
imensionnement ultra simple : un seul module commande au maximum trois moteurs
• Installation simple, rapide et nette :
- G
râce au raccordement par le système de pont coulissant, vous ne devez pas connecter le bus à l’aide de câbles
- S i l’armoire n’est pas dotée d’un bornier, les bornes des modules permettent de raccorder le neutre.
- L
es modules extrêmement compacts limitent l’encombrement dans l’armoire.
- M
ode de commande réglable par le logiciel de programmation : réglages favoris, temporisation avant ouverture et
fermeture …
Facile à commander
• Sentiment de sécurité :
- M
ême lorsque le résident n’est pas chez lui, les volets se baissent automatiquement ou les rideaux se ferment, au
moment et pendant le laps de temps souhaités par le résident
- Des LED d’indication permettent de trouver facilement la commande dans le noir.
• Commande conviviale et confortable :
- b outons-poussoirs
- c ommande automatique via le calendrier et les capteurs de chaleur : profitez au maximum de la chaleur du soleil
- c ommande centrale grâce à l’écran tactile
- s martphone et tablette, aussi hors de chez soi
- p
ossibilité de régler une position favorite, par exemple lorsque le résident regarde la télévision.
• Les commandes compactes prennent moins de place et sont assorties au reste de l’appareillage électrique de Niko.
• Grâce au service de contrôle à distance, le résident adapte aussi le réglage des stores lorsqu’il n’est pas chez lui.
Il harmonise ainsi la ventilation, les stores et la climatisation.
Économiser l'énergie
• La commande automatique des stores diffère l’utilisation de la climatisation, assurant ainsi une réelle économie d’énergie.
Dès que la température est trop élevée, les stores se baissent, même si le résident n’est pas chez lui. De cette façon, le
résident économise de l’énergie. De plus, la température n’est pas trop élevée à l’intérieur.
32
Exemple de schéma :
commande de moteurs 230 V pour volets ou stores
550-00020
550-00103
550-00130
16 A
L
N 230 Vac
Attention
• Ne connectez pas différentes phases sur un même module.
• Ne connectez pas différentes tensions sur un même module.
• Un canal peut avoir une puissance maximale de 6 A.
33
3.5 Commande de stores vénitiens ou de lamelles verticales
Les stores vénitiens ou les lamelles verticales offrent une plus grande intimité et limitent l’ensoleillement à l’intérieur.
Grâce à Niko Home Control, leur commande devient plus simple. Lorsque les résidents ne sont pas chez eux, la commande
fonctionne automatiquement. Ainsi, la température intérieure n’est pas trop élevée et l’énergie est économisée.
Facile à installer
• Installation modulaire :
- Dimensionnement ultra simple : un seul module commande au maximum trois stores vénitiens ou lamelles verticales
• Installation simple, rapide et nette :
- Grâce au raccordement par le système de pont coulissant, vous ne devez pas connecter le bus à l’aide de câbles
- La logique de commande est sélectionnée au moyen du logiciel
- Les modules extrêmement compacts limitent l’encombrement dans l’armoire
- Les stores vénitiens/lamelles verticales et les moteurs sont commandés par le même module
- Mode de commande réglable par le logiciel de programmation : réglages favoris, temporisation avant ouverture et
fermeture … Facile à commander
• Des LED d’indication permettent de trouver facilement la commande dans le noir.
• Commande conviviale et confortable :
- boutons-poussoirs
- commande automatique à l'aide du calendrier et du capteur de chaleur
- commande centrale depuis l'écran tactile
- smartphone et tablette, également hors de chez soi
• Les commandes compactes prennent moins de place sur le mur et sont assorties au reste de l’appareillage
électrique de Niko.
• Grâce au service de contrôle à distance, le résident adapte aussi le réglage des stores vénitiens ou des lamelles verticales
lorsqu’il n’est pas chez lui. Il harmonise ainsi la ventilation, les stores vénitiens/lamelles verticales et la climatisation.
Économiser l'énergie
• La commande automatique des stores vénitiens ou des lamelles verticales diffère l’utilisation de la climatisation, assurant
ainsi une réelle économie d’énergie. Dès que la température est trop élevée, les stores vénitiens ou les lamelles verticales
se ferment, même si les résidents ne sont pas chez eux. De cette manière, la température dans l'habitation n’est jamais
trop élevée lorsqu’ils rentrent chez eux.
34
Exemple de schéma : commande de moteur
des stores vénitiens ou des lamelles verticales
Un moteur pour commander
les stores vénitiens ou
les lamelles verticales
Un moteur fonctionnant sur
230 Vac ou 24 Vdc commande
les stores vénitiens ou les lamelles
verticales. La commande par
230 Vac est identique à celle des
volets. Pour la commande par
24 Vdc, vous avez besoin de deux
relais de commutation par store
vénitien ou lamelle verticale. Vous
trouverez ces relais chez votre
grossiste.
Réglage de la position des
stores vénitiens ou des
lamelles verticales
Vous faites basculer ou tourner
les stores vénitiens ou les lamelles
verticales dans différentes
positions afin de laisser entrer
550-00020
550-00103
ou pas une certaine quantité de
lumière.
550-00130
24 Vdc
MOTOR
POWER SUPPLY
Deux modes de commande
des stores vénitiens ou des
lamelles verticales :
• commande pulsée pour un
16 A
L
N 230 Vac
temps de basculement ou de
rotation bref
• commande identique à celle
d’un volet standard pour un
temps de basculement ou de
rotation long.
Vous réglez le mode de
commande à l'aide du logiciel de
programmation. Le module de
moteur peut induire des impulsions
très brèves (minimum 40 ms), de
sorte que vous pouvez régler la
commande avec précision.
35
3.6 Sécurité
Le résident se sent bien et en sécurité chez lui. Malheureusement, beaucoup de choses peuvent mal tourner. En cas d’incendie,
il souhaite pouvoir quitter son habitation le plus vite possible. Si un visiteur indésirable s’est introduit chez lui, il peut ne plus se
sentir en sécurité pendant longtemps. Niko Home Control aide le résident à toujours se sentir en sécurité, sans que de tels
désagréments surviennent.
Exemples de solutions Niko Home Control
• Grâce à la simulation de présence, une lumière s’allume de temps en temps dans l'habitation une fois la nuit tombée, les
volets s’ouvrent et se ferment automatiquement …
• Grâce à une connexion avec la centrale d’alarme intrusion, les lampes se mettent à clignoter lorsque la sirène intérieure
se déclenche.
• Des détecteurs de mouvement commandent l’éclairage automatiquement ; ils peuvent aussi activer une sirène intérieure
en cas d’absence.
• Le résident entend un bruit suspect pendant la nuit ? Une touche panique dans la chambre à coucher lui permet d’allumer
toutes les lampes dans le jardin.
• Grâce à l’éclairage d’orientation dans le hall ou la cage d’escalier, le résident se déplace en toute sécurité la nuit dans
l'habitation, sans devoir allumer l’éclairage.
• Un détecteur de fumée détecte l'incendie : l’éclairage s’allume et les volets se lèvent afin que le résident puisse quitter
rapidement l'habitation.
• Connexions avec un poste extérieur vidéo: le résident décide lui-même qui il laisse entrer chez lui.
• Des stores sont commandés en fonction de l’ensoleillement, du vent et de la température mesurés.
Facile à installer
• Programmation claire grâce à la dénomination des capteurs via le logiciel de programmation.
• Installation modulaire :
- maximum trois capteurs par module
- Des modules supplémentaires s'ajoutent facilement
Facile à commander
• Lorsqu’il sort de chez lui, le résident active la simulation de présence à l’aide du même bouton que celui qu’il utilise pour
placer l'habitation en position éco.
• Service de contrôle à distance. Vacances ou sortie d’un soir ? Il suffit au résident d’effleurer l’écran de son smartphone
ou de sa tablette pour :
- contrôler sa consommation de gaz, d’eau et d’électricité
- vérifier s’il n’a oublié d’éteindre aucun appareil et, le cas échéant, éteindre ceux qui sont restés allumés
- commander les volets ou activer la simulation de présence
- voir où et quand il y a du mouvement chez lui
- consulter si son installation de sécurité a enregistré une alarme (p.ex. une porte de garage qui ne se ferme pas ou la
détection d’un mouvement dans le séjour).
36
Économiser l'énergie
• Un programme permet au résident d’activer uniquement l’éclairage à économie d’énergie lors de la simulation
de présence.
• La touche "tout éteint" permet au résident d’éteindre d’une seule pression tous les appareils qui ne doivent pas rester
allumés lorsqu’il sort de chez lui.
Le module de capteur numérique libre de potentiel vous permet de raccorder jusqu’à trois capteurs via un contact NO ou une
sortie de transistor NPN.
Le module possède un commun (une borne de raccordement commune) sur lequel vous raccordez la masse des capteurs.
Le module de capteur analogique vous permet de raccorder trois capteurs analogiques externes à l’installation Niko
Home Control.
Exemple de schéma : capteurs, directement
sur le bus ou couplés via un module de capteur
550-20200
ALARM
350-10032
... °C
CAPTEUR
... %
HR
550-00020 550-00210 550-00230 550-00103
Attention
Utilisez toujours des capteurs adaptés aux applications à très basse tension de sécurité (TBTS).
37
3.7 Contrôle d’accès
Les résidents aiment décider qui ils laissent entrer chez eux, sans devoir se déplacer jusqu’à la
porte et/ou au portail. Le poste extérieur vidéo, disponible avec un, deux ou quatre boutonspoussoirs tactiles, offre la solution. Selon la version, une à quatre zones peuvent être appelées.
L'écran tactile 2 affiche qui se présente à la porte et vous permet de communiquer avec le visiteur
et de le laisser entrer. Vous pouvez même visionner qui s'est présenté à votre porte pendant votre
absence. A l'intérieur de votre habitation, vous pouvez aussi utiliser votre smartphone ou tablette en
guise de poste(s) intérieur(s) vidéo supplémentaire(s).
Exemples d’applications courantes :
• médecins, dentistes, kinésithérapeutes … dont le cabinet et le logement se trouvent dans le
même bâtiment
• commerçants qui habitent au-dessus du magasin
• parents et enfants dans une habitation kangourou
• père, mère et enfants qui souhaitent disposer chacun de leur propre sonnette.
Facile à installer
• Le contrôle d'accès s'intègre facilement dans votre installation.
- Vous n’avez besoin que d’un seul câble Ethernet.
- Vous installez un module de contrôle à distance et une interface IP dans l’armoire électrique.
- Comme la logique de commande se situe au niveau du module de contrôle à distance, vous gagnez du temps lors de
la programmation.
- Les modules Niko Home Control commandent des actions supplémentaires telles que des gâches de porte électriques.
Facile à commander
• Grand confort d’utilisation :
- Le résident ouvre la porte et/ou le portail à l’aide de l’écran tactile 2, de l’application Niko Home Control ou tout
simplement d’une commande Niko Home Control.
-- Contrôle flexible depuis l'écran tactile 2, le cas échéant complété par un smartphone ou une tablette
- La caméra enregistre automatiquement les images des personnes qui sonnent à la porte. Le résident peut ainsi
consulter l’écran tactile 2 ou l’application (dans les limites de la couverture wifi) afin de savoir quels visiteurs se sont
présentés chez lui pendant son absence.
• Très facile d’utilisation :
- Le contrôle d’accès est entièrement intégré dans Niko Home Control.
- Une interface utilisateur logique rend l’utilisation très simple pour le résident. L’onglet "contrôle d’accès" permet au
résident de discuter avec le visiteur, de laisser entrer ce dernier, d’adapter le volume sonore, d’ouvrir la porte et/ou le
portail …
• Design contemporain :
- Le poste extérieur vidéo est parfaitement assorti au design de Niko Home Control.
- L’appareil possède des lignes pures et est plat et moderne.
- L’appareil simple et fin, muni de boutons-poussoirs tactiles plates, forme un tout avec la plaque frontale.
Économiser l'énergie
• Le résident ouvre la porte et/ou le portail depuis tout endroit de son habitation, à l’aide de l’application Niko Home
38
Control. Il ne doit donc plus le laisser ouvert jusqu’à ce que le visiteur soit entré.
Modèle et design selon l’utilisateur
Le poste extérieur est muni d’une caméra HD possédant un angle de vision de 130°. Une liaison vocale full-duplex permet
aux résidents et aux visiteurs de discuter sans devoir attendre que leur interlocuteur ait fini de parler. Le micro intégré réduit au
minimum les bruits de fond tels que le bruit d’une rue fréquentée.
Les boutons-poussoirs tactiles (boutons-poussoirs piézoélectriques) réagissent même lorsque l’utilisateur porte des gants. Le
vandalisme, les dégâts et l’usure dont les anciens boutons-poussoirs étaient victimes appartiennent désormais au passé. Lorsque
le visiteur appuie sur le bouton de sonnerie, il entend une musique d’attente. Il est ainsi certain que sa visite a été enregistrée.
Exemple de schéma : poste extérieur vidéo
avec bouton-poussoir tactile simple
Raccordement
Vous raccordez le poste extérieur et le module de contrôle à distance à l’aide d’un câble à paire torsadée
(UTP, FTP ou STP) et de connecteurs RJ45 :
• du poste extérieur vers l’alimentation Power over Ethernet (PoE),
• de l’alimentation Power over Ethernet (PoE) vers un switch Ethernet ou un routeur WiFi,
• d’un routeur WiFi ou un switch Ethernet vers le module de contrôle à distance.
Dans le poste extérieur proprement dit, vous insérez les fils du câble dans les bornes automatiques.
Le module de contrôle à distance joue le rôle de serveur SIP et sait où il doit envoyer l’appel entrant :
• soit à l’écran tactile 2, via le câble.
• soit à l’application sur un smartphone ou une tablette, via WiFi.
39
40
4. Pourquoi Niko Home Control
Nous récapitulons ci-dessous les raisons pour lesquelles les installateurs, les constructeurs et les personnes qui rénovent
choisissent Niko Home Control.
Niko Home Control pour l’installateur
Les besoins du résident ont été la préoccupation première des concepteurs de Niko Home Control. En tant qu’installateur,
vous disposez ainsi de tous les atouts pour répondre aux souhaits de vos clients. Niko Home Control s’installe rapidement
et peut être adapté à la taille de l’installation. Niko Home Control apporte une grande plus-value à l’installateur, sans travail
supplémentaire ni difficultés, ainsi qu’une augmentation du chiffre d’affaires.
L’installation de Niko Home Control
• Boîtes contenant le câblage bus, auquel vous n’attribuez la fonctionnalité et le nombre de commandes que plus tard.
• Câblage non polarisé et meilleur marché à deux fils vers toutes les commandes.
• Topologie libre avec câbles standards tels que SVV ou JYSTY, UTP, STP, TPVF …
• Moins de câblage : reliez tous les points de commande entre eux.
• Structure claire et encombrement limité dans l’armoire.
• Câblage minimum dans l’armoire, car les modules sont reliés par un système de pont coulissant unique.
• Programmation minimale, car chaque fonctionnalité possède son propre module.
• Les composants consomment très peu d’énergie.
• Dissipation minimale de chaleur dans l’armoire électrique ; les modules possèdent une très longue durée de vie.
Installation facile et très rapide
• Raccordement aisé grâce à un câblage non polarisé à deux fils.
• Inutile de tirer plusieurs câbles et de rainurer vers le haut.
• Raccordement de l’écran tactile possible avec un seul câble.
• Concept de platine murale : une seule boîte d’encastrement, même pour plusieurs commandes.
• Possibilité d’ajouter des commandes sans fil selon le protocole Easywave.
Programmation conviviale
• Représentation graphique et visuelle de l’installation dans le logiciel de programmation.
• Le plan au sol peut être téléchargé ou dessiné dans le logiciel.
• L’installation proprement dite contient une copie de sauvegarde de la programmation.
• Modification et ajout simples et rapides de fonctions.
• Grâce au logiciel utilisateur, le résident peut modifier le niveau de variation dans une ambiance, le nom des lieux à l’écran
tactile, les automatisations du temps ...
Une installation électrique prête pour l’avenir
Niko Home Control est une installation intelligente qui commande toutes les fonctions électriques d’une habitation et qui évolue
en fonction des besoins du résident. La composition de la famille change ou le résident souhaite davantage de confort plus tard
au cours de sa vie ? Une installation de base peut à tout moment être étendue, selon les souhaits et le budget du résident. En
outre, le service de contrôle à distance permet au résident de contrôler son habitation depuis son smartphone ou sa tablette,
même hors de chez lui (à l'exception du contrôle d'accès).
41
6 raisons pour lesquelles les personnes qui construisent ou rénovent
choisissent Niko Home Control
Pourquoi le consommateur choisit-il Niko Home Control ?
Une étude internationale réalisée parmi la clientèle a démontré que les utilisateurs veulent une installation électrique facile
d’utilisation, qui permet d’économiser de l’énergie, qui améliore le confort et qui renforce le sentiment de sécurité des
résidents. En effet, se sentir bien chez soi est un sentiment universel. Par-delà les frontières et les générations. Avec Niko Home
Control, le résident contrôle lui-même son installation électrique. Depuis son smartphone ou sa tablette, quel que soit l’endroit
du monde où il se trouve, grâce au service de contrôle à distance.
42
1.
Facile d’utilisation
• Commande facile et intuitive :
- depuis des boutons-poussoirs, un écran, un écran tactile, un smartphone ou une tablette
- c haque fonction est associée à un bouton-poussoir ou un symbole spécifique : le donneur d'ordre voit ainsi quel
bouton-poussoir commande quelle lampe, ambiance ...
• Niko Home Control
- commande toutes les fonctions : éclairage, ventilation, chauffage, volets, détecteurs de mouvement, etc.
- commute et fait varier les nouveaux types de lampes à économie d’énergie (p. ex. les lampes à économie d’énergie ou
à LED).
• Installation flexible, très accessible.
• Le résident dispose d’un contrôle maximum, car il peut régler lui-même, sans avoir suivi de formation, ses préférences
(p.ex. la durée pendant laquelle l’éclairage reste allumé dans le garage lorsqu'il quitte l'habitation).
• Grâce aux modules Niko Home Control compacts, une petite armoire suffit.
• Le service de contrôle à distance permet au résident de commander aussi son installation électrique hors de chez lui, depuis
sa tablette ou son smartphone (contrôle d'accès uniquement disponible dans les limites de la couverture WiFi).
• Grâce au logiciel utilisateur, le résident modifie lui-même les ambiances, les noms et les automatisations du temps.
• Niko Home Control permet d’économiser l’énergie grâce au réglage du chauffage par zone, la ventilation intelligente et
l’affichage de la consommation.
2.
Économe en énergie
• Le système permet à tout moment de connaître la production et la consommation d’énergie (électricité, gaz et eau) et
incite à économiser l’énergie activement et à lutter contre le gaspillage
• L’installation proprement dite consomme particulièrement peu d’énergie.
• Lorsque le résident quitte son habitation, il lui suffit d’appuyer sur un seul bouton pour éteindre l’éclairage et désactiver les
prises de courant commutées. Le chauffage et la ventilation passent en position éco.
• Même en vacances, le résident peut suivre activement la consommation d’énergie grâce au service de contrôle à distance.
3.
Améliore la sécurité
• Niko Home Control intègre des fonctions de sécurité telles que la simulation de présence, la détection de mouvement,
l’alarme d’effraction, la liaison avec des contacts de porte, le contrôle d’accès …
• La commutation des prises de courant réduit le risque d’incendie ou de surchauffe.
• Suivi et surveillance de la sécurité à distance grâce au service de contrôle à distance.
4.
Modulaire
Le maître d’ouvrage choisit lui-même les fonctionnalités selon ses besoins, son budget et la phase de sa vie : commande
d’éclairage, chauffage, mesure de la consommation d'énergie…
5.
Économique
Grande plus-value moyennant un surcoût restreint dans le budget total de la construction.
6.
Design intemporel
Les commandes sont disponibles dans toutes les finitions Niko. Aussi l’écran tactile se marie parfaitement avec les
commandes. Le maître d’ouvrage choisit donc un design qui est adapté à son intérieur et à son budget.
43
5. Nos formations : la Niko Academy
Devenez un installateur hors pair grâce à Niko Home Control
Nos formations Niko Home Control sont là pour vous aider. Nous vous apprenons à devenir un expert pour que
vous puissiez mettre à disposition de vos clients une installation totalement personnalisée et prester les services y
correspondants. Nos formations sont donc gratuites. Inscrivez-vous rapidement : près de 4 000 collègues-installations
vous ont déjà précédé.
Nous vous proposons deux formations pratiques.
1. Cours de base : Discover
Notre cours de base en ligne Niko Home Control - Discover vous familiarise avec l'installation de Niko Home Control,
depuis le câblage à la programmation. Vous suivez ce module depuis chez vous, à votre rythme via la Niko Academy, notre
e-learningplatform. Les points suivants sont abordés :
• l’installation et la programmation de A à Z
• les caractéristiques techniques des commandes jusqu'aux modules d'armoire
• la facilité d’utilisation et d’installation
• la commande centrale
• l’économie d’énergie
Commencez votre formation
1. Rendez-vous sur : www.niko.eu/frbe/niko/myniko/login/
2. Ouvrez la session à l'aide votre compte myNiko. Vous n'avez pas encore de compte ? Demandez-en un en ligne. Comme
vos coordonnées sont vérifiées manuellement, un certain temps peut s'écouler avant que l'accès soit activé.
3. Vous commencez alors la formation Niko Home Control – Discover.
Si vous passez avec succès le test qui suit la formation, vous obtenez un certificat qui vous permet d'accéder au module de
formation suivant Explore.
La même formation peut également être suivie dans nos bureaux sous le nom de Niko Home Control – Introduction.
Vous trouvez les dates et lieux des formation sur notre site web (sous ‘Aide et conseils’, ‘Formations pour les professionnels).
Choisissez une date libre et inscrivez-vous.
2. Module de formation suivant : Explore
Niko Home Control – Explore est axé sur la créativité. Vous y apprenez à utiliser toutes les possibilités de la nouvelle installation
électrique et à les aligner entièrement sur les besoins de vos clients. Les points abordés sont notamment :
• écran tactile
• smartphone
• chauffage et ventilation
• ambiances, automatisation et conditions
Cette formation est dispensée pendant une journée en groupes de maximum 10 participants. Nous avons dès lors la possibilité
de répondre de manière exhaustive à vos questions personnelles. Chaque participant tire des enseignements de l’expérience
des autres et découvre de nouvelles idées. A l'aide d'un ordinateur et d'une installation de test, vous cherchez des solutions à
des situations concrètes et mettez ainsi d'emblée en pratique tout ce que vous avez appris lors de la formation.
44
S’inscrire
Inscrivez-vous via www.niko.eu/frbe/niko/myniko.
Les formations ont lieu dans nos bureaux à Sint-Niklaas. Nous disposons aussi d'un centre de formation à Mons et à Seraing.
Pour en savoir plus, consultez le site www.niko.eu.
Vous souhaitez des informations plus détaillées sur les formations Niko Home Control ?
Envoyez un courriel à [email protected] ou appelez le 03 778 92 43. Notre service clients répond à toutes vos questions.
45
46
6. Niko Home Control en ligne
Site Internet
Vous trouverez des informations détaillées sur Niko Home Control sur notre site Internet, sous l'onglet "Aide et conseils".
Vous pouvez y demander une estimation de prix sur la base d’un plan ou une offre pour une installation classique et ainsi
informer votre client de manière exhaustive. Vous pouvez également y télécharger nos brochures ou demander de vous les
envoyer gratuitement.
www.niko.eu
my Niko
my Niko est un endroit incontournable pour vous :
• Vous vous inscrivez pour Niko Home Control Discover.
• Vous obtenez des informations sur mesure : formations, événements, actions commerciales et conseils pratiques.
• Vous consultez vos offres Niko personnelles.
• Toutes nos formations y sont présentées.
• Vous actualisez vos coordonnées.
www.niko.eu/frbe/niko/myniko
Guide logiciel
Le manuel en ligne qui vous détaille, étape par étape, l'installation de Niko Home Control. Il comprend des informations sur les
fonctions de base, les programmations les plus courantes, la configuration de l'armoire et l'installation effective. Il s'agit d'un outil
précieux après la formation ou durant l’installation. Vous pouvez également télécharger et imprimer le guide logiciel.
guide.niko.eu
Niko Partner Program
Chez Niko, les installateurs ont une longueur d’avance. Suivez une formation Niko Home Control et inscrivez-vous au Niko
Partner Program. Vos avantages ?
• Au terme de quelques réalisations, Niko vous agrée en tant qu'installateur Niko Home Control reconnu.
• Vous êtes toujours le premier averti de nouveaux produits et de mises à niveau logicielles
• Par installation et formation complémentaire, vous gagnez des points que vous pouvez échanger contre de beaux cadeaux
dans notre boutique en ligne.
www.nikopartnerprogram.eu
47
7. La finition
Les commandes de Niko Home Control sont disponibles dans les gammes Niko Pure, Niko Intense et Niko Original.
Dans chaque série, vous avez le choix entre des commandes de différentes couleurs et fonctions, avec ou sans écran.
Disponibles avec bouton simple, triple, quadruple ou sextuples, avec ou sans LED de feed-back.
Niko Pure
Une gamme ultra épurée qui symbolise le design dépouillé. En matériaux exclusifs comme le bambou et l'acier inoxydable.
stainless steel on
anthracite
stainless steel on
white
natural soft grey
natural soft red
bamboo
white steel
black steel
champagne steel
Bakelite® piano black
Bakelite® chocolate
fluent champagne
fluent anthracite
liquid jade
liquid snow white
weathered steel
skin sensation
cinnamon
alu grey
alu black
alu steel grey
alu gold
Faire un choix ? Téléchargez l’appli Switch Niko depuis l’App
Store ou Google Play. L’image de contraste Niko est disponible
sur www.niko.eu/frbe/switch-niko-app.
bronze
48
concrete
Bakelite® is a registered trademark of Hexion GmbH
Niko Intense
La forme sobre aux lignes douces confère un caractère particulièrement chaleureux à cette gamme.
white
sterling
anthracite
bronze
dark brown.
Niko Original
Une gamme aux lignes très douces et avec une palette de coloris tendres dont la présence est discrète.
white cream
light grey
greige
49
* Découpez l'image de contraste et testez l’app chez vous !
Niko est le leader belge du marché des solutions dans le domaine de
l’appareillage électrique, du contrôle d’accès, de la commande
d’éclairage et de l’automatisation domestique. Nous produisons ces
solutions au siège principal à Sint-Niklaas. Nos investissements
permanents dans la recherche et le développement nous permettent de
proposer des produits de la plus grande qualité, fabriqués selon des
processus respectueux de l’environnement. Notre philosophie du design
nous inspire à commercialiser des produits innovants, esthétiques et
faciles d’utilisation. Nous occupons journellement plus de 630
collaborateurs et réalisons annuellement un chiffre d'affaires de plus de
125 millions d'euros. Notre croissance n'est pas finie pour autant. Nous
sommes actuellement implantés à travers toute l’Europe : en Belgique,
en France, aux Pays-Bas, en Slovaquie et au Danemark.
Niko sa
Industriepark West 40
BE-9100 Sint-Niklaas
[email protected]
tél. +32 3 778 90 00
www.niko.be
PF-448-02
fax +32 3 777 71 20
