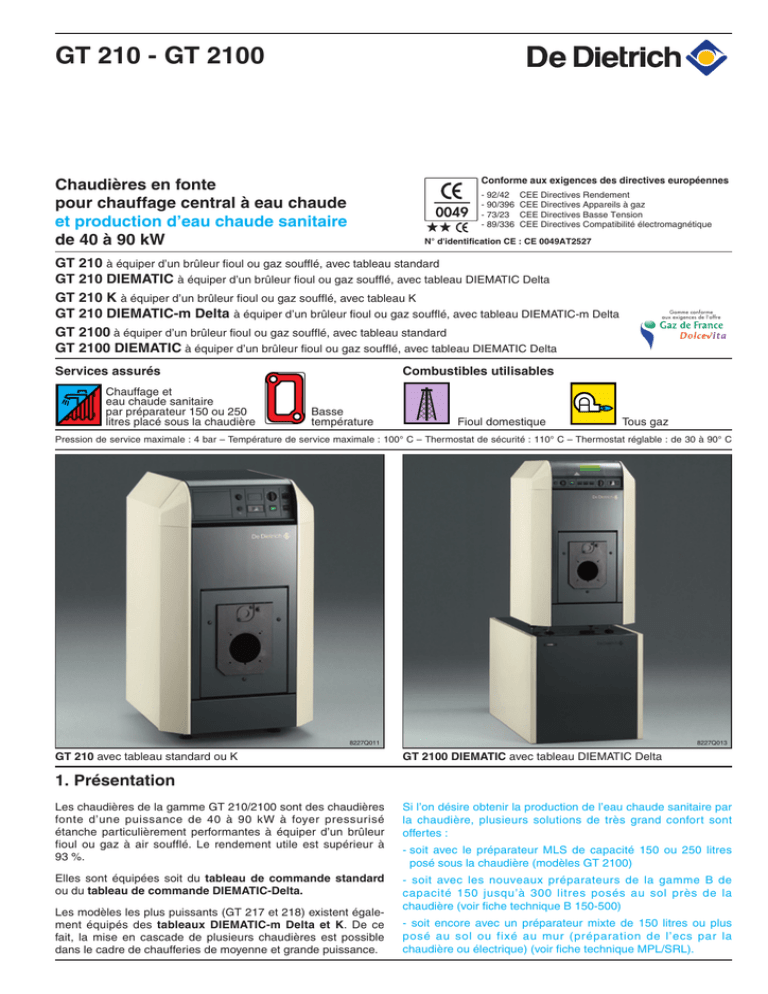

GT 210 - GT 2100
Conforme aux exigences des directives européennes
Chaudières en fonte
pour chauffage central à eau chaude
et production d’eau chaude sanitaire
de 40 à 90 kW
0049
- 92/42
- 90/396
- 73/23
- 89/336
CEE Directives Rendement
CEE Directives Appareils à gaz
CEE Directives Basse Tension
CEE Directives Compatibilité électromagnétique
N° d'identification CE : CE 0049AT2527
GT 210 à équiper d’un brûleur fioul ou gaz soufflé, avec tableau standard
GT 210 DIEMATIC à équiper d’un brûleur fioul ou gaz soufflé, avec tableau DIEMATIC Delta
GT 210 K à équiper d’un brûleur fioul ou gaz soufflé, avec tableau K
GT 210 DIEMATIC-m Delta à équiper d’un brûleur fioul ou gaz soufflé, avec tableau DIEMATIC-m Delta
GT 2100 à équiper d’un brûleur fioul ou gaz soufflé, avec tableau standard
GT 2100 DIEMATIC à équiper d’un brûleur fioul ou gaz soufflé, avec tableau DIEMATIC Delta
Services assurés
Chauffage et
eau chaude sanitaire
par préparateur 150 ou 250
litres placé sous la chaudière
Gamme conforme
aux exigences de l’offre
Combustibles utilisables
Basse
température
Fioul domestique
Tous gaz
Pression de service maximale : 4 bar – Température de service maximale : 100° C – Thermostat de sécurité : 110° C – Thermostat réglable : de 30 à 90° C
8227Q011
GT 210 avec tableau standard ou K
8227Q013
GT 2100 DIEMATIC avec tableau DIEMATIC Delta
1. Présentation
Les chaudières de la gamme GT 210/2100 sont des chaudières
fonte d’une puissance de 40 à 90 kW à foyer pressurisé
étanche particulièrement performantes à équiper d’un brûleur
fioul ou gaz à air soufflé. Le rendement utile est supérieur à
93 %.
Si l’on désire obtenir la production de l’eau chaude sanitaire par
la chaudière, plusieurs solutions de très grand confort sont
offertes :
Elles sont équipées soit du tableau de commande standard
ou du tableau de commande DIEMATIC-Delta.
- soit avec les nouveaux préparateurs de la gamme B de
capacité 150 jusqu’à 300 litres posés au sol près de la
chaudière (voir fiche technique B 150-500)
Les modèles les plus puissants (GT 217 et 218) existent également équipés des tableaux DIEMATIC-m Delta et K. De ce
fait, la mise en cascade de plusieurs chaudières est possible
dans le cadre de chaufferies de moyenne et grande puissance.
- soit avec le préparateur MLS de capacité 150 ou 250 litres
posé sous la chaudière (modèles GT 2100)
- soit encore avec un préparateur mixte de 150 litres ou plus
posé au sol ou fixé au mur (préparation de l’ecs par la
chaudière ou électrique) (voir fiche technique MPL/SRL).
Les points forts de ces nouvelles chaudières sont les suivants:
– Faibles émissions polluantes, faible niveau sonore
– Corps en fonte Eutectique De Dietrich
La remarquable résistance aux variations de température, aux
chocs thermiques et à la corrosion de la fonte Eutectique De
Dietrich, apporte une grande durabilité et une grande fiabilité aux
chaudières De Dietrich.
De plus, la qualité de la fonte Eutectique De Dietrich
autorise :
- le fonctionnement en basse température modulée
- le refroidissement complet de la chaudière entre deux
demandes de chauffage
– Hauts rendements
L’optimisation des échanges thermiques (conception du foyer et
des parcours de fumées, accélérateurs de convection) permet
de porter le rendement de combustion à une valeur maximale.
Les pertes à l’ambiance, ramenées à une valeur minimale (corps
compact, suppression de ponts thermiques, isolation renforcée)
autorisent un rendement utile élevé, supérieur à 93 %, donc
un excellent rendement d’exploitation annuel.
– Economies d’énergie et confort d’utilisation
Basse température modulée et hauts rendements sont à l’origine des économies d’énergie réalisables par le remplacement
d’une ancienne chaudière.
L’utilisation des régulations programmables SV-Matic ou
DIEMATIC Delta permet d’exploiter au mieux, et de façon automatique, les possibilités offertes par le corps en fonte des chaudières De Dietrich, ce qui porte les économies d’énergie et le
confort d’utilisation à un maximum.
L’optimisation du dimensionnement des surfaces d’échange, le
foyer débouchant, la longueur du circuit de fumées à 3 parcours
en série permettent d’obtenir :
- une très bonne hygiène de combustion avec des émissions en NOx et CO minimisées.
- un faible niveau sonore
– Ramonage facile par l’avant
L’ouverture de la porte unique de chaudière, montée sur charnière réversible permettant de choisir le sens de l’ouverture (à droite
ou à gauche), donne accès à l’ensemble des surfaces de chauffe de la chaudière.
Le retrait, à l’aide de l’outil “main froide”, des accélérateurs de
convection, placés dans les carneaux, en rend le ramonage très
aisé.
– GT 2100.. : Préparateur d’eau chaude sanitaire émaillé, de
grand volume, 150 litres ou 250 litres, à hautes performances
Toutes les surfaces en contact avec l’eau chaude sanitaire (cuve
de stockage, échangeur de chaleur), sont émaillées. La qualité
de l’émail De Dietrich, à haute teneur en quartz assure la pureté
et la bonne conservation de l’eau chaude sanitaire.
Une isolation renforcée en mousse de polyuréthane injectée de
forte épaisseur, assure un niveau de confort et de performances
exceptionnel.
2. Les différents modèles proposés
22 modèles de chaudière sont proposés
Chaque chaudière peut être équipée au choix d’un tableau standard ou d’un tableau DIEMATIC Delta.
Chaufferies avec 1 seule chaudière équipée d’un
brûleur 1 allure
intelligente, particulièrement simple à utiliser, assure confort maximal et gestion optimale de l’énergie.
Son afficheur conversationnel largement dimensionné permet
d’établir un véritable dialogue avec l’usager pour le guider dans le
choix des lectures ou des réglages à effectuer.
De plus, grâce au module de commande interactif mobile, l’utilisation de DIEMATIC Delta est particulièrement agréable car le
module peut être pris en main, soit près de la chaudière, soit
dans le salon (voir page 11).
Ouvert sur l'ère de la domotique DIEMATIC Delta est télécommandable par téléphone.
Dans chaque exécution de tableau de commande, différentes
plages de puissance sont proposées :
GT 210 : 40 à 44 kW, 44 à 56 kW, 56 à 68 kW, 68 à 80 kW et 80 à
90 kW.
GT 2100 : 40 à 44 kW et 44 à 56 kW.
Chaque modèle de la gamme GT 2100 peut être livré au choix
avec un préparateur de 150 ou 250 litres.
- le tableau de commande standard décrit en page 7 est équipé
des organes de contrôle et de sécurité permettant de faire fonctionner la chaudière en réglant sa température avec le thermostat
de chaudière. Un thermostat d'ambiance (option) peut être raccordé au tableau standard (voir page 9).
Si l’on souhaite un fonctionnement automatique de l’installation
de chauffage, le tableau standard comporte un emplacement permettant de loger une régulation SV-matic (livrable en option),
parfaitement adaptée à l’installation réalisée (voir page 8). La
régulation SV-matic assure alors, le fonctionnement et le contrôle
de l’installation de chauffage en fonction de la température extérieure.
- le tableau de commande DIEMATIC Delta est un tableau de
commande très évolué, intégrant d’origine une régulation programmable de la température de la chaudière en fonction
de la température extérieure, par action sur le brûleur (voir p. 10).
Dotée de 2 microprocesseurs très puissants, cette régulation
Chaufferies de moyenne et grande puissance
modulant et, outre le raccordement à un transmetteur d’un réseau
de télégestion, il peut être complété par une (ou plusieurs) régulation(s) DIEMATIC-VM permettant de piloter chacune deux circuits
hydrauliques supplémentaires.
Le tableau de commande DIEMATIC-m Delta peut également
commander jusqu’à 10 chaudières en cascade. Seule la première
de ces chaudières est équipée du tableau DIEMATIC-m Delta.
Chacune des autres chaudières est équipée du tableau de commande K complété par une platine option “cascade” (voir p. 20).
Pour ces deux exécutions de tableau de commande seules 2
plages de puissance sont proposées :
GT 210 : 68 à 80 kW et 80 à 90 kW.
Deux autres tableaux de commande (DIEMATIC-m Delta et K) parfaitement adaptés aux chaufferies de moyenne et grande puissance permettent :
- la commande de brûleurs 2 allures ou modulants
- la commande en cascade de chaudières
- le tableau de commande K est similaire au tableau de commande standard, mais permet le fonctionnement de GT 210 avec un
brûleur 2 allures (voir page 18).
- le tableau de commande DIEMATIC-m Delta possède les
mêmes fonctions que le tableau de commande DIEMATIC-Delta
mais elles sont adaptées aux chaufferies de moyenne et grande
puissance. Il est apte à commander un brûleur 1 ou 2 allures ou
2
Chaudières à équiper d’un brûleur fioul ou gaz soufflé
GT 210/2100
Tableau
• pour chauffage seul
6
5
7
4
8
9
3
30
°C
Standard
D
I
E
M
T
I
C
9
4 AT
3
4
8
TEST STB
30
°C
5
7
6
DIEMATIC Delta
D
{
pour chaufferies
de moyenne ou
grande puissance
- 1 ou plusieurs
chaudières
- brûleur à 1 ou 2 allures
ou brûleur modulant
I
E
M
T
I
GT 214
GT 215
GT 216
GT 217
GT 218
Puissance
kW
Mcal/h
40 à 44
34,4 à 37,8
44 à 56
37,8 à 48,2
56 à 68
48,2 à 58,5
68 à 80
58,5 à 68,8
80 à 90
68,8 à 77,4
GT 214 DIEMATIC
GT 215 DIEMATIC
GT 216 DIEMATIC
GT 217 DIEMATIC
GT 218 DIEMATIC
40 à 44
44 à 56
56 à 68
68 à 80
80 à 90
34,4 à 37,8
37,8 à 48,2
48,2 à 58,5
58,5 à 68,8
68,8 à 77,4
GT 217 K
GT 218 K
68 à 80
80 à 90
58,5 à 68,8
68,8 à 77,4
GT 217 DIEMATIC-m Delta
GT 218 DIEMATIC-m Delta
68 à 80
80 à 90
58,5 à 68,8
68,8 à 77,4
GT 2104/150
GT 2104/250
GT 2105/150
GT 2105/250
40 à 44
40 à 44
44 à 56
44 à 56
34,4 à 37,8
34,4 à 37,8
37,8 à 48,2
37,8 à 48,2
GT 2104/150 DIEMATIC
40 à 44
40 à 44
44 à 56
44 à 56
34,4 à 37,8
34,4 à 37,8
37,8 à 48,2
37,8 à 48,2
Modèle
C
6
5
7
3
9
4
8
30
°C
K
D
I
E
M
T
I
C
9
4 AT
3
4
8
TEST STB
30
°C
5
7
6
DIEMATIC-m Delta
D
• pour
chauffage
et préparateur d’ecs
par ballon
de 150
voire 250
litres
I
E
M
T
I
C
6
5
7
3
9
4
8
30
°C
Standard
D
I
E
M
T
I
C
9
4 AT
3
4
8
TEST STB
6
DIEMATIC Delta
D
I
E
M
T
I
30
°C
5
7
1 Mcal/h = 1 000 kcal/h
C
3
3. Caractéristiques des chaudières
➩ Dimensions principales (cotes en mm et en pouces)
GT 210…
4 taraudages
ø M8 sur ø150
4 pointages sur
ø170
A
51
703
558
D
165
156
=
(1) Pieds réglables : cote de base 50 mm, réglage possible de 50 à 60 mm
=
8227F006A
R : filetage Rp : taraudage
214
754
592
153
423
R 1 1/4
mm
mm
mm
mm
pouces
Tube de
vidange
Rp 3/4
139
138
937
310
50(1)
Axe
brûleur
147
162
=
GT 210
A
B
ØC
D
ØE
346
110
10
45
Retour
chauffage
øE
115
=
205
355
214
B
Buse de
fumées
øC
Perçage au ø112
prédécoupage
au ø130
115
111
Départ
chauffage
øE
45°
560
215
881
719
153
550
R 1 1/4
216
1008
846
180
673
R 1 1/2
217
1135
973
180
800
R 1 1/2
218
1262
1100
180
927
R 1 1/2
GT 2100...
A
1
1 111
150
560
355
214
4
B
Départ
chauffage
R 1 1/4
20
4 taraudages
ø M8 sur ø150
4 pointages sur
Ø 170
20
110
10
Retour
chauffage
R 1 1/4
45
4
5
Buse de
fumées
ø 153
A bouchonner
Rp 3/4
Axe
brûleur
45°
I
J
H
205
346
C
60
G
150 1030 (150l),
(
), 1274 ((250l))
1180 (150l),
(
), 1424 (250l)
(
)
Vidange
Rp 1/2
600
10 (1)
Entrée eau froide
R 3/4
E
Retour boucle e.c.s.
R 3/4 (facultatif)
F
Perçage au ø112
prédécoupage
au ø130
D
P
Départ e.c.s.
R 3/4
300
300
8227F009A
(1) Pieds réglables : cote de base 10 mm, réglage possible de 9 à 15 mm
GT/GTM
2104/150
2105/150
2104/250
2105/250
A
853
980
853
980
B
592
719
592
719
C
80
80
111
111
D
721
721
771
771
R : filetage Rp : taraudage
E
432
432
505
505
F
260
260
300
300
4
G
55
55
95
95
H
1520
1520
1570
1570
I
1141
1141
1191
1191
J
1286
1286
1336
1336
P
893
893
943
943
Caractéristiques techniques et performances selon RT 2000
Nota : Le Groupement des Fabricants de matériel de Chauffage Central (GFCC) intègre dans sa base de données centralisée sur le site
“www.rt2000-chauffage.org” les caractéristiques RT 2000 des chaudières et préparateurs d’eau chaude sanitaire. Nos données peuvent y
être consultées et importées sous forme de fichier Excel. Elles y sont réactualisées régulièrement et ont de ce fait valeur de référence.
GT 210 (générateur type : chauffage seul) et GT 2100 (générateur type : chauffage + ecs par accumulation)
• Caractéristiques communes chaudières
Type chaudière : basse température
Brûleur : sans
Energie utilisée : fioul/gaz
Référence “certificat CE” : CE0049AT2527
Modèle
Puissance nominale Pn
Rendement en % PCI 100 % Pn à 70°C
à charge … % et
30 % Pn à 50°C
temp. moyenne …°C
30 % Pn à 40°C
Débit nominal d’eau à Pn
Pertes à l’arrêt à ∆t = 30 K
% perte par les parois
avec tableau standard
Puissance électrique
avec tableau K,
à Pn en mode
DIEMATIC-Delta
chauffage
ou DIEMATIC-m Delta
GT
kW
%
%
%
m3/h
W
%
W
Plage de puissance utile
Plage de puissance enfournée
Contenance en eau
Perte de charge eau pour ∆t : 15 K
Volume circuit de fumées
Ø équiv./profondeur
Chambre de
combustion
Volume
Température des fumées
fioul domestique
Débit massique
des fumées
gaz naturel
Pression au foyer
GT 210
Poids à vide
GT 2100/150-250
kW
kW
l
mbar
l
mm
l
°C
kg/h
kg/h
mbar
kg
kg
W
Evacuation combustion : cheminée
Température mini retour : aucune
Température mini départ : 30 °C
214/2104
44
92,1
94,5
95,7
2,524
197
64
0
215/2105
56
92,7
94,4
95,4
3,213
213
68
0
216
68
92,5
94,1
95,5
3,901
226
70
0
217
80
92,8
94,8
96,0
4,590
238
72
0
218
90
93,1
95,0
95,9
5,164
247
73
0
10
10
10
10
10
40-44
43,1-47,5
36
8,5
54
309/446
33
< 180
65,86-72,58
72,53-79,93
0,3-0,4
218
305-342
44-56
47,5-60,4
43
14,2
68
309/573
42
< 180
72,58-92,29
79,93-101,64
0,2-0,6
257
344-381
56-68
68-80
80-90
60,4-73,3
73,3-86,3
86,3-97,1
50
57
64
20,1
27,8
32,8
83
97
111
309/700
309/827
309/954
51
60
69
< 180
< 180
< 180
92,29-112,01 112,01-131,87 131,87-148,37
101,64-123,35 123,35-145,23 145,23-163,40
0,4-0,6
0,4-0,7
0,6-0,8
297
336
375
-
Valeurs à l’allure nominale (puissance haute de la chaudière), CO2 : 13 % au fioul et 9 % au gaz naturel, dépression à la buse = 0
• Caractéristiques de la production d’eau chaude sanitaire (GT 2100)
Pression maximale d’utilisation en eau chaude sanitaire : 7 bar.
NB : Conformément aux règles de sécurité, il est obligatoire de monter une soupape de sécurité plombée et tarée à 7 bar sur l’entrée
d’eau froide sanitaire du préparateur. Nous préconisons les groupes de sécurité hydraulique à membrane portant la marque NF.
Modèle
Capacité de stockage ballon
Puissance échangée
Débit horaire à ∆t = 35 K
Débit spécifique à ∆t = 30 K
Débit sur 10 min à ∆t = 35 K
Constante de refroidissement
Perte par les parois ecs à ∆t = 45 K
Puissance électrique en mode ecs
GT
l
kW
l/h
l/min
l/10 min
Wh/24 h.l. K
W
W
2104/150
150
32
780
20
260
0,26
73
80
2104/250
250
39
950
30
380
0,23
108
80
2105/150
150
32
780
20
260
0,26
73
80
2105/250
250
39
950
30
380
0,23
108
80
Performances sanitaires à temp. ambiante du local à Pn 20 °C, temp. eau froide à Pn 10 °C, temp. eau chaude primaire 80 °C, temp. de stockage ecs 60 °C
5
GT 210/2100 et GT 210/2100 DIEMATIC
Tableau de commande :
- Standard, voir description page 7
- DIEMATIC Delta, voir description page 10
- K voir description p. 18 (uniq. pour GT 210)
- DIEMATIC-m Delta voir description p. 21
(uniq. pour GT 210)
Zone de raccordement unique
largement dimensionnée
Habillage en tôle d’acier laquée
Passages pour chemins
de câbles
Départ chauffage
Buse de fumées
avec trappe de ramonage
Portillon transparent de protection du
tableau de commande (uniquement
DIEMATIC Delta)
Carneaux de fumées largement
dimensionnés, garnis d'ailettes
Doigt de gant chaudière
Corps de chauffe en fonte Eutectique
De Dietrich à 3 parcours de fumées
avec étanchéité par cordon
Porte de chaudière unique,
montée sur charnière réversible
permettant de choisir le sens de
l’ouverture
(à droite ou à gauche)
Isolation complète du corps de
chaudière en laine de verre protégée sur
les 2 faces épaisseur : 100 mm
Chambre de combustion
parfaitement dimensionnée
avec foyer débouchant
Isolation panneau avant
épaisseur 20 mm
Liaisons hydrauliques
chaudière/préparateur
isolées thermiquement
Isolation de la porte en fibre
céramique épaisseur :
70 à 100 mm
Retour chauffage
Accélérateur de
convection latéral
gauche
Clapet antithermosiphon
Sortie eau chaude sanitaire
Orifices permettant
d’y engager l’outil
“main froide” (1)
Pompe de charge e.c.s.
Retour boucle de
circulation e.c.s.
Accélérateurs de
convection central
et latéral droit
Rehausse fonte munie de 4
pieds de réglage
Voyant de flamme
(avec vitre)
Entrée eau froide sanitaire
Echangeur horizontal
garantissant une purge d’air
efficace
Orifice chasse boues
bouchonné Ø 1” 1/2
Isolation renforcée en mousse
de polyuréthane injectée de
forte épaisseur sans CFC
Trappe de visite isolée
Cuve de stockage et
échangeur protégé par émail
à haute teneur en quartz
Panneau avant amovible
4 vis de mise à niveau
Anode en magnésium à
fixation vissée pour contrôle
par système externe
Doigt de gant pour sonde de
régulation et thermomètre e.c.s.
(1) “outil main froide” (livré)
Chaudière représentée : GT 2104/150 DIEMATIC
Fonctionnement en basse température modulée
Sans aucun risque pour la longévité des chaudières
GT 210/2100 on peut, en fonction des conditions extérieures, en abaisser la température du départ jusqu'à 30°C,
sans limite minimale de la température de retour et réaliser
ainsi d'importantes économies d'énergie en réduisant les
consommations d'entretien dans de fortes proportions. Le graphique ci-contre met en évidence les économies réalisées sur
la consommation d'entretien en ajustant la température de fonctionnement en fonction des besoins thermiques.
De plus, il n'est pas nécessaire de maintenir la chaudière en
température entre deux demandes de chauffage, par exemple
en régime d'abaissement nocturne, ou en régime d'été pour la
production d'eau chaude sanitaire ce qui réduit les pertes à l'arrêt et contribue à donner un excellent rendement global annuel.
Les possibilités du corps de chauffe sont exploitées au mieux
par les régulations SV-matic ou par un tableau DIEMATIC Delta
ou m Delta qui assurent automatiquement l'ajustement de la
température de chaudière en fonction de la température extérieure.
6
4. Caractéristiques du tableau de commande standard
Le tableau de commande standard qui équipe les chaudières
GT 210/2100 permet leur fonctionnement avec des brûleurs
à 1 allure. Il peut être complété de différentes options et en
Emplacement pour régulation
SV-matic ou module MB1 (option)
particulier d’une régulation SV-Matic adaptée au cas de l'installation à traiter. (choix de la régulation voir page suivante)
Thermostat de
sécurité (110°)
à réarmement
manuel
Fusible 6,3 AT
Emplacement
pour compteur
horaire (option)
Thermomètre
de chaudière
Thermostat de
chaudière réglable
de 30 à 90° C (butée
d'origine à 75° C)
Interrupteur
marche/arrêt
Interrupteurs
été/hiver :
- brûleur
- circulateur
Interrupteur 3 positions :
- test (contrôle du
thermostat de sécurité)
- automatique (chaudière
équipée d'une SV-matic
ou d'un thermostat
d'ambiance)
- manuel
(position de base)
Raccordements électriques
Tous les raccordements sont regroupés à l'arrière du tableau de
commande dans une vaste zone appelée zone de raccordements.
Les options (régulations SV-matic, module MB1, compteur
horaire) sont raccordés par connecteurs embrochables munis
de détrompeurs et mis en place par l'avant.
L'accès à cette zone se fait en retirant le chapiteau de la chaudière. Elle est dissociée de la zone technique interne qui comporte les composants électriques et leur câblage.
Le raccordement des composants de l'installation et des composants des options se fait ensuite simplement dans la zone de
raccordement sur les borniers clairement repérés.
1 à 3 : Thermostat limiteur pour module SVR
inutilisé avec module MB1
4 - 5 : Logique accélérateur chauffage
6 à 8 : Alimentation 230 V 50 Hz (1,5 mm2)
9 à 11 : Thermostat d’ambiance
12 - 13 : Thermostat de fumées
14 : Voyant alarme brûleur
15 à 17 : Pompe de charge sanitaire
18 à 20 : Accélérateur chauffage
21 à 24 : Moteur de vanne mélangeuse
Arrêts de traction pour
câbles électriques
Zone de
raccordement
Raccordement des sondes de :
25 - 26 : temp. extérieure
27 - 28 : temp. chaudière
29 - 30 : temp. e.c.s.
31 - 32 : temp. après vanne
mélangeuse
33 à 36 : Commande
à distance
Zone technique
interne
Fiche mâle de
raccordement
électrique du brûleur,
7 plots, précablée au
standard européen
Nota : Le pouvoir de coupure de chaque sortie est de 370 W.
L'ensemble des sorties est protégé par un fusible de 6,3 AT.
7
Sondes à placer dans
le doigt de gant de la
chaudière
Caractéristiques des options du tableau de commande standard
CHOIX
DES
OPTIONS :
1 seul circuit sans 1 seul circuit avec
vanne mélangeuse vanne mélangeuse
• en fonction du
nombre et de
la nature des
circuits chauffage
raccordés
Régulations
SV-matic
2 circuits avec chacun une
vanne mélangeuse
2 circuits dont 1 avec
vanne mélangeuse
M
M
M
ou
M
• en fonction du type de chaudière et de tableau
M
M
vanne mélangeuse
GT 210
SV-matic
20
6
5
7
3
9
1
3
2 2,5
3
1,5
5
7
1...7
14
2 2,5
3
Prog
8
DB
3,5
1,0
0,5
6
14
3,5
1,0
0,5
8
4
+
26
1,5
4
2
R
331
20
60
50
40
30
80
30
°C
°C
20
SV-matic
321
ou
321D
20
1
2
3
1,5
2 2,5
3
5
331
7
1...7
14
14
3,5
2 2,5
3
Prog
8
DB
3,5
1,0
0,5
6
+
26
1,5
1,0
0,5
4
R
331
20
60
50
40
80
30
°C
20
Standard
GT 2100
ou GT 210
associée à un
préparateur
indépendant
(1)
SV-matic
6
20
5
7
3
9
1
2
3
26
4
8
1,5
2 2,5
3
1,5
14
2 2,5
3
20
50
60
40
80
30
6
7
+
DB
R
°C
20
5
-
Prog
8
3,5
1,0
0,5
30
4
1...7
14
3,5
1,0
0,5
°C
331
SV-matic
321B
ou
321DB
20
1
2
3
26
1,5
2 2,5
3
4
5
14
2 2,5
3
1,5
7
+
Prog
8
DB
3,5
1,0
0,5
6
1...7
14
3,5
1,0
0,5
R
331
20
50
60
40
80
30
20
°C
331B
ou
331 DB
Standard
Régulation
SV-matic
déconseillée car
les 2 circuits ne
peuvent
être programmés
séparément
non
Régulation
SV-matic
déconseillée car
les 2 circuits ne
peuvent
être programmés
séparément
non
(1) Pour les chaudières GTM/GT 2100 ou GTM/GT 210 associées à un préparateur indépendant qui ne sont pas équipées d'une régulation SV-matic de type B, il faut impérativement intégrer un module de
priorité e.c.s. MB1.
Régulations SV-matic et module MB1
7 modèles de régulation SV-matic et 1 module MB1 sont proposés en option (voir tableau ci-dessous).
Les régulations SV-matic modulent la température de l'eau de
la chaudière en fonction de la température extérieure en agissant sur le brûleur. Elles garantissent le fonctionnement de la
chaudière entre une température minimale réglable de 30 à
60°C (réglage d'origine 30°C) et une température maximale
réglable entre 70 et 90°C (réglage d'origine 75°C). Les températures "confort" et "réduite" sont réglables indépendamment et
programmables.
Les régulations SV-matic de type B intègrent, en outre, une
régulation d'eau chaude sanitaire (sonde livrée) ainsi qu'un dispositif de priorité e.c.s.
Régulation SV-matic 331 DB
Module MB1
Le module intègre un thermostat limiteur qui contrôle la température de la chaudière durant la charge sanitaire.
Lors d'une demande de réchauffage de l'eau chaude sanitaire la
priorité e.c.s. des régulations SV-matic de type B et du module
MB1 enclenche le brûleur et la pompe de charge e.c.s. et arrête
l'accélérateur chauffage. En régime été, la chaudière n'est pas
maintenue en température entre deux charges sanitaires.
Le module MB1 est nécessaire pour assurer la régulation de la
température et la priorité à la production de l'eau chaude sanitaire lorsque la chaudière, raccordée à un préparateur d'eau chaude sanitaire, n'est pas équipée d'une régulation SV-matic de type
B.
Le raccordement électrique des régulations SV-matic et du
module MB1 s'effectue simplement sur les connecteurs embrochables en attente dans le tableau standard.
Principales caractéristiques des régulations SV-matic et du module MB1
Les régulations SV-matic et le module MB1 sont traités en détail dans le feuillet technique ”Régulations SV-matic”
Régulation
à action
sur
Avec
régulation
et priorité
e.c.s.
non
brûleur seul
à 1 allure
non
oui
oui
Programmation
A horloge
Modèle
Colis (1)
chauffage
Analogique SV-matic 321
Digitale
SV-matic 321 D
Journalière ou Hebdomadaire
–
AD 100
Journalière + Hebdomadaire
–
AD 102
Journalière
Journalière
AD 101
Analogique SV-matic 321 B
Digitale
eau chaude sanitaire
SV-matic 321 DB Journalière + Hebdomadaire Journalière + Hebdomadaire
brûleur à
1 allure et
1 vanne
mélangeuse
non
Analogique SV-matic 331
oui
Analogique SV-matic 331 B
oui
Digitale
brûleur seul
à 1 allure
oui
–
AD 103
Journalière ou Hebdomadaire
–
AD 106
Journalière
Journalière
AD 107
SV-matic 331 DB Journalière + Hebdomadaire Journalière + Hebdomadaire
AD 109
MB1
AD 127
–
(1) dimensions : 240 x 150 x 130 mm - poids : 1,5 kg
8
–
Commandes à distance pour régulations SV-matic
2 modèles de commandes à distance sont proposés pour tous
les types de régulations SV-matic :
Sélecteur de fonctionnement :
Fonctionnement automatique
selon la régulation SV-matic
- FBR 30 S, sans sonde d'ambiance - Colis AD 99
- RFF 30 S, avec sonde d'ambiance - Colis AD 97
Régime confort permanent
La sonde d'ambiance incorporée dans le boîtier mural de la
commande à distance RFF 30 S agit automatiquement sur la
régulation SV-matic en fonction du résultat obtenu.
Régime réduit permanent
Bouton permettant de faire varier
de 0 à ± 2,5 °C la température
de confort réglée
Raccordement électrique au tableau standard : prévoir 4 fils de
0,35 mm2 mini.
FBR 30 S ou RFF 30 S
8575Q037
Dimensions des colis : 75 x 75 x 40 mm - Poids : 0,1 kg
Compteur horaire
Colis BG 40
Le compteur horaire affiche le temps de fonctionnement du brûleur. Il est nécessaire de connaître ce paramètre pour effectuer
le calcul du rendement d'exploitation annuel.
Le compteur horaire s'agrafe dans l'emplacement prévu à cet
effet dans le tableau de commande. Son raccordement électrique s'effectue sur les clips embrochables en attente dans
celui-ci.
8199Q059
Dimensions du colis : 185 x 130 x 105 mm - Poids : 0,2 kg
Thermostat d'ambiance
Le thermostat d'ambiance est uniquement compatible avec les
GT 210/2100 non équipées d'une régulation SV-matic.
Au choix, 3 modèles de thermostat d'ambiance à installer dans
le local de référence.
Thermostat d’ambiance programmable
Colis AD 137 (filaire) ou colis AD 200 (sans fils)
Ce thermostat assure la régulation et la programmation hebdomadaire du chauffage par action sur le brûleur et selon les 3
modes de fonctionnement suivants :
- AUTOMATIQUE : selon programmation (4 programmes au
choix) commute automatiquement l’installation en mode
“confort” ou “réduit”. Les températures de confort et réduite
sont réglables entre 5 et 30°C.
- PERMANENT : maintien de la température désirée en permanence (entre 5 et 30°C).
- VACANCES : destiné aux absences de longues durées,
maintient la température désirée (entre 5 et 30°C) pour une
durée déterminée (de 1 à 99 jours).
Colis AD 137
8199Q002A
Colis AD 200
8199Q002A
Caractéristiques du colis AD 137 :
- alimentation : 2 piles LR6 livrées
- différentiel statique : +/- 0,3 K
- raccordement par 2 fils
Caractéristiques du colis AD 200 :
- alimentation : 2 piles LR6 livrées
- différentiel statique : +/- 0,3 K
- transmission par ondes radio, donc pas de fils
- raccordement du boîtier récepteur (livré) à la chaudière par
l’intermédiaire du câble 2 fils prémonté.
Dimensions colis : 130 x 90 x 50 mm - Poids : 0,23 kg
Thermostat d’ambiance non programmable
Colis AD 140
Ce thermostat d’ambiance, permet de réguler la température
ambiante entre 6 et 30°C par action sur le brûleur.
Caractéristiques : - différentiel statique : +/- 0,4 K
- raccordement par deux fils
Dimensions colis : 80 x 80 x 40 mm - Poids : 0,1 kg
9
5. Caractéristiques du tableau de commande DIEMATIC Delta
Bien qu’il soit très complet, le tableau de commande
DIEMATIC Delta est d’une utilisation particulièrement simple.
Grâce, en particulier à son afficheur conversationnel largement
dimensionné, éclairé en mode confort, DIEMATIC Delta établit
un véritable dialogue avec l'usager pour le guider dans le choix
des lectures ou des réglages qu’il souhaite réaliser.
Le tableau de commande DIEMATIC Delta qui équipe les chaudières GT 210/2100 DIEMATIC, est un tableau très évolué, intégrant d'origine une régulation électronique qui module la température de la chaudière par action sur le brûleur 1 allure, en
fonction de la température extérieure.
D'origine DIEMATIC Delta est à même de faire fonctionner
automatiquement une installation de chauffage central sans
vanne mélangeuse. Elle offre des possibilités d'extension par
des platines complémentaires, livrables en option, qui lui
permettent de s'adapter à tous les cas d'installation rencontrés
(voir page 14).
Dotée de 2 microprocesseurs très puissants, cette régulation
intelligente intègre de nombreuses fonctions qui lui permettent d’assurer un confort maximal pour une gestion optimale
de l’énergie.
Module de commande interactif mobile
(description détaillée voir page 11)
Fusible 6,3 AT
Thermostat de
sécurité (110°)
à réarmement
manuel
Interrupteur
marche/arrêt
Interrupteur
Auto/Manuel
Interrupteur test
(contrôle du
thermostat de
sécurité)
Interrupteur
pompes et
circulateurs
Auto/Arrêt
Thermostat de
de 30 à 90° C
(butée
Thermomètre
de chaudière
DIEMATIC Delta, la programmation facile
L'afficheur : un outil de dialogue
Préprogrammé et réglé (date, jour et heure) en usine,
DIEMATIC Delta est prêt à fonctionner. Même les changements
d’horaires (été/hiver), sont programmés pour les années
futures. Si nécessaire, l'annulation de ces changements d'horaires peut se faire très facilement.
Conversant en clair (3 langues au choix : français, allemand,
anglais), l'afficheur renseigne à tout moment l'usager (jour,
heure, différentes températures de l’installation, température
extérieure), sur les opérations en cours ainsi que sur l'état des
différents composants de l'installation (brûleur, vannes,
pompes…).
Quatre programmes hebdomadaires différents sont en mémoire. On sélectionne directement l'un de ces programmes avec la
touche PROG. Si, exceptionnellement, parmi ces 4 possibilités,
aucune ne convient, le 4ème programme peut être personnalisé,
très simplement, suivant les souhaits de l’utilisateur.
Dans un souci de simplification, l'afficheur sait reconnaître
quels sont les circuits effectivement raccordés et ignore ceux
qui ne sont pas utilisés.
10
Les accessoires nécessaires à ce type d’installation (support
mural, cache du logement du tableau de commande de la
chaudière, câble de liaison électrique, accumulateur, sont
présentés avec les options du tableau DIEMATIC Delta page 18).
Le module de commande interactif mobile a été conçu pour
offrir la plus grande qualité d’usage :
- il peut être pris en main près de la chaudière (câble de
longueur 30 cm), pour effectuer, dans une bonne position, les
lectures et réglages souhaités puis replacé, une fois les
manipulations effectuées dans son logement, dans le tableau
de commande de la chaudière.
Placé dans le volume chauffé, le module de commande interactif
mobile s’utilise comme une commande à distance interactive. Il
peut être momentanément débranché de son support (2 heures
env.), ce qui augmente encore la qualité d’utilisation.
- il peut également être installé de façon définitive dans le
volume chauffé (salon, salle de séjour ou dans une autre
pièce). L’utilisateur dispose alors, à por tée de main, de
l’ensemble des commandes de son chauffage. Il bénéficie
également de l’affichage de l’heure, de la température
extérieure, et d’une surveillance à distance de la chaudière
avec alarme visuelle et sonore.
Confortablement installé dans son fauteuil, l’usager peut
effectuer les réglages ou personnalisations souhaités et même
consulter les différentes valeurs de mesures. Les modifications
appor tées, éventuellement, à cer tains réglages sont
automatiquement transmises à la chaudière dès que le module
est replacé sur son support mural.
Seules les touches couramment utilisées sont apparentes. Avec
ces touches, l’usager maîtrise l'ensemble de son installation de
chauffage.
Symboles de fonctionnement
actuellement représentés :
- brûleur en marche
Réglage de la
température ”confort”
de 5 à 30 °C par
pas de 0,5 °C
(réglage d'origine : 20 °C)
ou, par appuis successifs :
Réglage de la consigne
“piscine” de 0,5 à 35 °C
(réglage d’origine 20 °C)
ou réglage consigne d’un
“2e préparateur e.c.s.” de
36 à 80 °C
Réglage de la
température ”réduite”
de 5 à 30 °C par
pas de 0,5 °C
(réglage d'origine : 16 °C)
Barre graphique indiquant
le programme en cours :
- en noir : mode confort
- en clair : mode réduit
Symboles indiquant le
fonctionnement des
composants du circuit
sélectionné, A, B ou C
Affichage jour/heure ou temp. extér.
(ou mesure et réglage en cours)
Afficheur éclairé
en mode confort
Touches permettant
de modifier la valeur
affichée à l’écran
en + ou en –
Relance de la
production d’eau
chaude sanitaire
(jusqu’à 24 h ou
permanent)
Réglage de la
température moyenne de
stockage de "l'eau chaude
sanitaire" de 10 à 80 °C
par pas de 5 °C (réglage
d'origine : 60 °C)
Flèche indicative du mode
de fonctionnement en cours
Portillon fermé
(se place en face de la touche
de mode de fonctionnement
sur laquelle on vient de presser)
Fonctionnement en
mode "automatique"
Fonctionnement en mode
”confort” (jusqu’à 24 h ou
permanent)
Les touches situées sous le portillon de gauche permettent d'effectuer des sélections, des réglages et des programmes autres
Régime été
En cas de plusieurs
circuits chauffage
raccordés sélection
du circuit à l'affichage
A, B, ou C
Défilement des lignes indiquant
les réglages et les mesures que
l’on peut effectuer dans chaque
chapitre
Fonctionnement en mode antigel
- programmation du nombre de jours d’absence (1 à 99)
- choix de la date du début du mode antigel
- antigel permanent par appui sur la touche pendant 5 s.
Fonctionnement en mode
”réduit” (jusqu’à 24 h ou permanent)
que ceux effectués en usine. Ces touches permettent également
d'effectuer différentes mesures et contrôles.
Sélection d'un des
4 programmes en mémoire (voir § programmation page 15)
Retour à la ligne ou
au chapitre précédent
Accès aux fonctions
particulières et défilement
des titres des différents
chapitres :
# Mesures
# Programmation des circuits
chauffage et e.c.s.
# Réglages
# Heures - Jour
Programmation des périodes
en mode ”confort”
Programmation des périodes
en mode ”réduit”
Affichage du
programme
sélectionné par
la touche PROG
Portillon
ouvert
Correction de la programmation
Retour aux programmes standards
Touche d’accès aux réglages
réservés à l’installateur
11
Régulation DIEMATIC Delta
Programmation possible jour par jour ou en bloc sur 7 jours, par
intervalles de 30 mn, soit jusqu'à 48 périodes par jour et par circuit.
- Action 2 points sur brûleur à 1 allure
- Auto-adaptativité de la courbe de chauffe si une commande à
distance (option) est raccordée
- Reconnaissance automatique des circuits
- Possibilité de configurer le circuit A en commande d’une piscine
- Commutation été/hiver automatique (point d'équilibre réglable)
avec fonction anti-gommage des pompes ; possibilité mode
été forcé par touche
- Abaissement nocturne accéléré avec logique de pompe de
chauffage (uniquement avec commande à distance)
- Fonction hors gel :
• surveillance des températures minimales des circuits (y compris e.c.s.) et marche forcée des circulateurs chauffage en
fonction de la température extérieure (seuil réglable)
• surveillance de la température ambiante minimale (réglable)
avec option commande à distance
- Surveillance des températures minimales et maximales des
circuits chauffages (consignes réglables)
- Temps de marche minimal du brûleur (réglable)
- Décalage parallèle entre chaudière et circuits vannes (réglable)
Autres programmations possibles
- Charge e.c.s. : 5 h à 22 h tous les jours (d'origine)
- Contact auxiliaire (pour boucle e.c.s. par ex.) : fermé 6 h à
22 h (d'origine)
- Mode antigel (tous circuits) choix de la durée de l'absence (1 à
99 jours), et possibilité de programmation de la date du début
de l'absence.
Possibilité, à tout moment de retrouver les programmes standards (y compris retour sur P1 des programmes chauffage),
sans modifier les autres paramètres en appuyant 5 secondes
sur la touche verte "standard".
Réserve de marche de l'horloge
La réserve de marche de l'horloge est de 2 ans. Après 2 ans
sans courant, seule l'horloge est à remettre à l'heure, toutes les
autres valeurs y compris la programmation restent en mémoire.
Mesures et compteurs
Programmation chauffage
Lecture, directement sur l'afficheur :
- des températures chaudière et extérieure et, en fonction des
options raccordées, départ circuit(s) chauffage, eau chaude
sanitaire, ambiante(s), fumées.
- du nombre d'heures de fonctionnement du brûleur.
- du nombre de démarrages du brûleur.
DIEMATIC Delta est livré avec 4 programmes en mémoire. Pour
chaque circuit chauffage raccordé, on peut appliquer l'un de ces
programmes (sélection par la touche PROG.). Le programme
P1 est actif dès la mise en service.
Chauffage - mode confort :
P1 : 6 h à 22 h tous les jours
P2 : 4 h à 21 h tous les jours (exemple : plancher chauffant)
P3 : 5 h à 8 h et 16 h à 22 h du lundi au vendredi,
7 h à 23 h le samedi et le dimanche
P4 : 6 h à 8 h puis 11 h à 13 h 30 puis 16 h à 22 h du lundi au
vendredi,
6 h à 23 h le samedi et 7 h à 23 h le dimanche.
Le programme P4 peut être personnalisé différemment pour
chacun des circuits raccordés.
Aide au diagnostic
DIEMATIC Delta dispose d'un programme-test qui permet en
particulier :
- de contrôler le bon fonctionnement de l'ensemble des composants de l'installation (commandes à distance, vanne(s),
pompe(s), brûleur…),
- de lire les valeurs de consignes calculées par le régulateur et
prises en compte dans le fonctionnement de l'installation.
Réglages
DIEMATIC Delta est entièrement préréglé. Cependant il est possible d'en modifier les paramètres au moyen des touches situées
sous le portillon de gauche du module de commande interactif mobile.
Paramètres
- Activation de l'alarme sonore de la cde à
distance interactive
- Contraste de l'afficheur
- Eclairage de l'afficheur
- Température extérieure de non chauffage
Eté/Hiver
- Calibration de la sonde extérieure
- Calibration de chacune des sondes
d'ambiance raccordées
- Température ambiante d'activation
de l'antigel pour chacune des sondes
- Changement d'heure été/hiver
Les réglages suivants sont accessibles
après avoir actionné la touche
spéciale "installateur" (5 secondes)
- Température maximale de fonctionnement
de la chaudière
- Température minimale de fonctionnement
de la chaudière
- TPC J ; Température de pied de courbe de
chauffe en mode confort
- TPC N ; Température de pied de courbe de
chauffe en mode réduit
- Température de départ maximale après
chacune des vannes mélangeuses
- Température minimale de départ après
chacune des vannes mélangeuses
activée par l'antigel installation
Plage de
réglage
Réglage
d'origine
Oui/Non
+Oui/Non
15 à 30 °C,
Non
±5K
±5K
Oui
Paramètres
- Température extérieure activant
l'antigel installation
- Inertie thermique du bâtiment
0 = 10 h ; 10 = 50 h
- Pente du circuit chaudière
- Type de circuit A
Oui
22 °C
- Pentes des circuits vannes mélangeuses
- Influence de chacune des sondes
- Type de circuit B ou C
- Type circuit auxiliaire
±0K
±0K
0,5 à 20 °C
6 °C
Auto/Non
Auto
50 à 95 °C
75 °C
30 à 50 °C
30 °C
Non,
20 à 90 °C
Non,
20 à 90 °C
40 à 95 °C
Non
75 °C
10 à 50 °C
20 °C
Plage de
réglage
- 8 à + 10 °C
Réglage
d'origine
+ 3 °C
0 à 10
3
0à4
chauffage
ou piscine
0à4
0 à 10
1,5
chauffage
0,7
3
chauff./solaire chauffage
progr. ecs,
progr. ecs
piscine ou
programme
- Sélection abaissement ou arrêt nocturne
Abaissement Abaissement
ou Arrêt
- Largeur de la bande pour les vannes 3 voies
4 à 16 K
8K
- Ecart de température minimal entre
0 à 16 K
8K
chaudière et vannes mélangeuses
- Temporisation à la coupure
0 à 15 mn
4 mn
des pompes chauffage
- Temporisation à la coupure de la
0 à 15 mn
4 mn
pompe de charge eau chaude sanitaire
- Activation ou suppression de
Libérée
Libérée
l'auto-adaptativité pour chacune des
ou bloquée
sondes d'ambiance raccordées
- Niveau de priorité eau chaude sanitaire
Totale, relaTotale
tive ou non
prioritaire
- Mode de chargement du préparateur
chaudière ou
chaudière
électrique
- Activation de la fonction antilégionelles
Oui ou non
Non
- Temps de fonctionnement minimal du brûleur
0 à 4 mn
1 mn
- Asservissement du démarrage des
Oui / Non
Non
pompes à la temp. mini. chaudière
Non
Nota : Seuls les paramètres correspondant à la configuration réelle de l'installation s'affichent.
12
Courbes de chauffe pour circuits chaudière et vannes mélangeuses
Les courbes de chauffe permettent d'effectuer le réglage de la
pente des circuits chaudière et vannes mélangeuses lorsque ces
circuits ne sont pas équipés d'une commande à distance (colis
BG 20) ou d'un support mural DB 117 ou lorsque l'auto-adaptativité du circuit considéré est bloquée.
Courbes de chauffe "chaudière"
Courbes de chauffe "vannes mélangeuses"
Température départ eau
Température départ eau
3,0
2,25
Temp. maxi. de
départ après
vanne(s)
2
80
1,5
Réglage d'usine
70
3,0
2,25
2
80
75
70
1,5
60
1
60
1
50
0,75
50
0,75
0,5
40
0,5
40
▼
Température
minimale de
la chaudière
en régime
confort : 30 °C
(réglage d'origine)
4,0
95
90
▼
▼
Réglage d'usine
4,0
95
90
°C
▼
Temp. maxi. de
fonctionnement
▼
°C
30
20
+20
30
°C
+10
0
-10
°C
20
-20
+20
+10
0
Température extérieure
-10
-20
Température extérieure
Les raccordements sont regroupés à l'arrière du tableau de
commande dans une vaste zone appelée zone de raccordements. L'accès à cette zone se fait en retirant le chapiteau de la
chaudière. Elle est dissociée de la zone technique interne qui
comporte les composants électriques et leur câblage.
Sondes à placer
dans le doigt de gant
chaudière
Sonde chaudière
Le raccordement des composants de l'installation et des composants des options se fait simplement dans la zone de raccordement sur les borniers clairement repérés.
Arrêts de traction pour
câbles électriques
Remarque : Pour les installations avec 1 ou 2 circuits plancher
chauffant, le raccordement d'1 ou 2 thermostats limiteurs peut
s'effectuer sur les connecteurs prévus à cet effet sur la platine
DIEMATIC Delta.
Commande à
Zone de
raccordement
Emplacement
des platines
vannes
livrées en
option
Sonde
extérieure
Fiche mâle de raccordement
électrique du brûleur,
7 plots, précâblé au
standard européen
30-31 : Sonde de fumées
32 à 34 : Commande à distance
circuit A (BG 20)
35-36 : Sonde extérieure
37-38 : Sonde chaudière
39-40 : Relais téléphonique
41-42 : Sonde e.c.s.
Commande à distance
interactive circuit A
circuit B (BG 20)
46-47 : Sonde après vanne
circuit B
interactive circuit B
circuit C (BG 20)
51-52 : Sonde après vanne
circuit C
interactive circuit C
1à3
4
5-6
7 à 13
14 à 20
21 à 23
24 à 26
27 à 29
: Alimentation
230 V - 50 Hz
(1,5 mm2)
: Voyant alarme brûleur
: Contact de sécurité
: Circulateur + vanne
circuit B
: Circulateur + vanne
circuit C
: Sortie auxiliaire
230 V . 2 A. Max.
: Pompe de charge e.c.s.
230 V . 2 A. Max.
: Accélérateur chauffage,
230 V . 2 A. Max.
(circuit A : sans vanne
mélangeuse)
Zone technique interne
Nota : le courant maximal pouvant être commuté par sortie est de 2A
(cos ϕ = 0,7), soit une puissance d'environ 400 W.
13
Caractéristiques des options du tableau de commande DIEMATIC Delta
CHOIX
DES
OPTIONS :
Platine(s)
et sonde(s)
• en fonction du
nombre et de
la nature des
circuits chauffage
raccordés
vanne mélangeuse
vanne mélangeuse
M
M
M
ou
M
M
M
vanne mélangeuse
GT 210 DIEMATIC
4
D
I
E
M
T
I
4
C
9
4 AT
4
8
TEST STB
d'origine
3
1 Platine
DB 115
4
4
1 Platine
DB 115
4
4
4
2 Platines
DB 115
4
30
°C
5
7
6
DIEMATIC - Delta
GT 2100 DIEMATIC
ou GT 210 associée
à un préparateur d'ecs
indépendant
4
4
D
I
E
M
T
I
C
d'origine
9
4 AT
4
4
1 Platine
DB 115
2 Platines
DB 115
4
4
4
4
3
4
8
TEST STB
1 Platine
DB 115
30
°C
5
7
6
DIEMATIC - Delta
sonde ecs livrée (1)
(1) Sonde ecs livrée avec les GT/GTM 2100, à commander (colis DB 116) pour les GT/GTM 210 associés à un préparateur d’ecs indépendant
Sonde eau chaude sanitaire - Colis DB 116
Raccordée à DIEMATIC Delta, la sonde e. c. s. permet la régulation et la programmation d’une production d’eau chaude sanitaire par préparateur indépendant (ou d’une piscine).
– Régulation avec priorité sanitaire et temporisation à l’arrêt de
la pompe de charge de 4 mn (réglable de 0 à 15 mn).
– 3 modes de priorité e.c.s. au choix :
• priorité totale (état de livraison)
• priorité relative (avec option vanne uniquement)
• sans priorité
– Programmation journalière et hebdomadaire des périodes de
charge sanitaire (ou de réchauffage piscine) indépendante
des programmes des circuits chauffage.
– Fonction antilégionelles programmable
Longueur du câble de sonde : 5 m. Raccordement par fiche de
connection au tableau DIEMATIC Delta.
Fiche de connection
à la platine
DIEMATIC Delta
Ressort
de contact
sonde/doigt de
gant
préparateur e.c.s.
Cette sonde est livrée d’office avec les GT/GTM 2100.
Dimensions du sachet : 220 x 180 x 25 mm – Poids : 0,2 kg
Platine + sonde pour 1 vanne mélangeuse - Colis DB 115
Elle permet de commander une vanne mélangeuse à moteur élec-
tro-thermique ou électro-mécanique à deux sens de marche. Le
circuit vanne y compris son circulateur peut être programmé
indépendamment.
La loi de chauffe du circuit est auto-adaptée si une commande
à distance (colis BG 20) ou un support mural (colis DB 117) est
raccordée.
La platine s'implante dans le tableau DIEMATIC Delta et se raccorde par connecteurs embrochables.
Raccordements électriques sur le bornier de la platine.
Prévoir :
3 fils + Terre pour le moteur de la vanne mélangeuse (230 V mono)
2 fils + Terre pour l'accélérateur chauffage (230 V mono)
3 fils 0,35 mm2 si une commande à distance (colis BG 20) est
prévue sur le circuit après vanne.
Intensité maxi par sortie : 2 A. cos ϕ = 0,7.
Remarque : DIEMATIC Delta peut être équipé d’1 ou de 2
options Platine + sonde pour 1 vanne mélangeuse.
Sonde départ, précâblée, longueur 2,5 m,
avec fiche de connection à la platine vanne
Dimensions du colis : 300 x 200 x 120 mm – Poids : 0,700 kg
14
Commandes à distance pour DIEMATIC Delta
- (Description page 17)
3 solutions de commande à distance sont offertes
Commande à distance avec sonde
d’ambiance (colis BG 20) - Description
Module de commande interactif
de la chaudière + support mural
Commande à distance interactive
page 16
(colis DB 117) - Description page 11
+ support mural
(colis DB 118)
(colis DB 117) - Description
page 16
Cde à
distance
BG 20
Module
interactif
chaudière +
support mural
Module
interactif +
support mural
Module
interactif
chaudière
Avantage :
Installée dans le volume chauffé, la
commande à distance BG 20 permet
d’effectuer des corrections de
température ambiante et des
dérogations de programme (confort ou
réduit permanent).
Avantage :
Retiré de la chaudière et placé dans le
volume chauffé, le module de
commande interactif (+ le support mural
DB 117) met à portée de main la
maîtrise totale de l’installation
chauffage.
A noter que l'utilisateur bénéficie
également de l'affichage direct de
l'heure et de la température extérieure.
Avantage :
Placée dans le volume chauffé, la
commande à distance interactive
DB 118 (+ le support mural DB 117) met
à portée de main la maîtrise totale de
l’installation chauffage.
L'utilisateur bénéficie de l'affichage
direct de l'heure et de la température
extérieure.
Le module de commande interactif de la
chaudière offre la possibilité d’intervenir
également sur l’installation, en
chaufferie, sans avoir à pénétrer dans la
zone chauffée.
Installations avec 2 ou 3 circuits chauffage
Les 3 solutions commande à distance présentées ci-dessus
s'appliquent également.
- si le module interactif de la chaudière reste sur la chaudière
Chacun des 3 circuits chauffage (A, B ou C), peut être équipé,
au choix, d'une commande à distance BG 20 ou d'une commande à distance interactive DB 118 + support mural DB 117.
Les circuits chauffage (A, B ou C) ne sont donc pas forcément
équipés du même modèle de commande à distance.
- si le module interactif de la chaudière est placé dans un
volume chauffé par l'un des circuits (A, B ou C)
Chacun des 2 circuits chauffage restants peut être équipé, au
choix, d'une commande à distance BG 20 ou d'une commande à distance interactive DB 118 + support mural DB 117. Les
circuits chauffage restants ne sont donc pas forcément équipés du même modèle de commande à distance.
Remarque :
Une commande à distance avec sonde d'ambiance BG 20 ou
un support mural avec sonde d'ambiance DB 117 est obligatoire
pour permettre l'adaptation automatique de la courbe de
chauffage du circuit concerné.
15
Remarque :
Dans le cas où plusieurs zones chauffées sont équipées en
interactif, 2 cas donnant les limites de la fourchette d'usage
peuvent être envisagés :
- 1 seul usager pour l'ensemble des zones chauffées. Cet usager souhaite maîtriser totalement son installation chauffage
depuis chaque équipement interactif. Dans ce cas, pas de
manipulation particulière lors de l'installation des supports
muraux.
- 1 usager différent pour chaque zone chauffée équipée en
interactif. Lors de l'installation du support mural DB 117 dans
le volume chauffé, l'installateur supprime un pont au niveau du
support mural pour limiter le module ou la commande interactive à la zone concernée. Le module ou la commande interactive n'agira et ne renseignera alors que sur le circuit auquel il ou
elle est affecté.
Commande à distance avec sonde d’ambiance - Colis BG 20
Cette commande à distance permet depuis la pièce où elle est
installée, de déroger aux instructions du régulateur central :
– dérogation de programme : confort ou réduit permanent
– correction de consigne de température ambiante (± 2,5°C).
Elle comporte une sonde d’ambiance, agissant automatiquement
sur le régulateur central en fonction de la température du local où
elle est installée.
Sélecteur de fonctionnement :
Fonctionnement automatique
selon DIEMATIC Delta
Régime confort permanent
Régime réduit permanent
Elle permet l’adaptation automatique de la courbe de chauffe du
circuit concerné.
Bouton permettant de faire varier
de 0 à ± 2,5 °C la température
de confort réglée
Raccordement électrique au tableau DIEMATIC Delta : prévoir 3
fils de 0,35 mm2 par commande à distance utilisée.
8575Q037
Commande à distance interactive - Colis DB 118
La commande à distance interactive est rigoureusement
identique au module de commande interactif de la chaudière.
Pour la description détaillée de la commande à distance
interactive on se reportera donc à la description du module
interactif page 11.
8199Q070
Support mural avec sonde d'ambiance pour module et commande à distance interactifs - Colis DB 117
Le suppor t mural avec sonde d'ambiance peut recevoir
indifféremment le module de commande interactif mobile
provenant de la chaudière (décrit en page 11) ou une
commande à distance interactive (présentée ci-dessus).
De ce fait le colis DB 117 est composé des accessoires
nécessaires aux différents cas d’usage.
Support mural :
Il comporte :
– une sonde d’ambiance, agissant automatiquement sur le
régulateur en fonction de la température du local où il est installé.
– une roue codeuse permettant d'affecter la sonde d'ambiance
au circuit chauffage concerné (A, B ou C).
Le support mural avec sonde d’ambiance permet l’adaptation
automatique de la courbe de chauffe du circuit concerné.
Cache pour tableau
de commande
chaudière
Support mural avec
sonde d'ambiance
Portillon gris
clair pour
commande à
Câble blindé
de 20 m
Accu Plus
rechargeable
8199Q071
Cache pour tableau de commande chaudière :
A utiliser lorsque le module de commande interactif de la
chaudière est installé dans le volume chauffé.
Si nécessaire, une fiche peut être supprimée et le raccordement
effectué grâce à un connecteur spécial autodénudant livré avec
le support mural.
Accu Plus rechargeable :
L’Accu Plus rechargeable se monte dans la commande ou le
module interactifs. Il permet leur autonomie de fonctionnement
(2 heures) lorsqu'ils sont retirés du support mural.
Câble blindé longueur 20 m :
Le câble blindé est équipé de fiches de connection Ø 11 mm. Il
peut être passé dans une gaine standard ICO Ø 16 mm,
le Ø 20 mm étant toutefois conseillé.
Dimensions du colis : 300 x 200 x 120 mm – Poids : 3 kg
Câble de liaison long (40 m) pour support mural - Colis DB 119
Le câble blindé longueur 40 m est destiné à remplacer le câble
longueur 20 m livré avec le support mural pour commande à
distance interactive, lorsque ce dernier s’avère trop court.
Le câble est équipé de fiches de connection Ø 11 mm. Il peut
être passé dans une gaine standard ICO Ø 16 mm,
le Ø 20 mm étant toutefois conseillé.
effectué grâce à un connecteur spécial autodénudant livré avec
le support mural.
8199Q063
16
Sonde de fumées - Colis DB 120
Elle permet la lecture de la température des fumées et le contrôle
de l’état de propreté des surfaces d’échange du corps de chauffe.
Longueur du câble de sonde : 5 m. Raccordement par fiche de
connection au tableau DIEMATIC Delta.
Fiche de
connection
à la platine
DIEMATIC Delta
8575Q048
Dimensions du sachet : 230 x 190 x 30 mm – Poids : 0,100 kg
Module de télésurveillance vocal “TELCOM 2” - Colis AD 152
Destiné au contrôle par téléphone des installations de chauffage,
ce produit assure deux fonctions :
- il informe l’utilisateur ou une personne de son choix (4 numéros
de téléphone sont programmables) en cas d’incident sur l’installation (absence tension secteur, défaut brûleur ou encore alarme
externe),
- il permet à l’utilisateur de télécommander le régime de marche
de la chaudière ainsi que de 2 autres circuits (ex. chauffe eau).
Il est particulièrement indiqué pour les résidences secondaires,
les résidences principales inoccupées temporairement
(vacances…), les petits collectifs. Le TELCOM fonctionne avec
tout téléphone à numérotation de type fréquence vocale qu’il soit
fixe ou mobile (GSM). De plus il comporte une fonction permettant l’utilisation avec un FAX ou un répondeur téléphonique pourvu que celui-ci soit programmable pour décrocher après la 3e
sonnerie.
8801Q014A
17
6. Caractéristiques du tableau de commande K
- d’une platine “cascade” lui permettant d’être pilotée en cascade par une chaudière équipée du tableau DIEMATIC-m
Delta. La commande s’effectue par l’intermédiaire du câble
BUS livré avec l’option (voir page 23).
Le tableau de commande K qui équipe les chaudières
GT 217 K et 218 K permet leur fonctionnement avec des brûleurs 2 allures. Il peut être complété de différentes options et
en particulier :
- d’une régulation SV-Matic adaptée au cas de l'installation à
traiter (choix de la régulation voir page suivante),
Emplacement pour régulation
SV-matic ou module MB2 (option)
Thermostat de
sécurité (110°)
à réarmement
manuel
Fusible 6,3 AT
Thermomètre
de chaudière
Thermostat de chaudière 2 allures
réglable de 26 à 86 °C en 1ère allure
et de 30 à 90 °C ou 2e allure
Interrupteur
marche/arrêt
Interrupteurs
été/hiver :
- brûleur
- circulateur
Interrupteur 3 positions :
- test (contrôle du
thermostat de sécurité)
- automatique (chaudière
équipée d'une SV-matic
ou d'un thermostat
d'ambiance ou d’1 carte
“Cascade”)
- manuel (position de base)
Tous les raccordements sont regroupés à l'arrière du tableau de
commande dans une vaste zone appelée zone de raccordements.
L'accès à cette zone se fait en retirant le chapiteau de la chaudière. Elle est dissociée de la zone technique interne qui comporte les composants électriques et leur câblage.
Les options (régulations SV-matic, module MB 2) sont raccordés par des connecteurs embrochables
- par l’intermédiaire d’un câblage complémentaire livrée en
option (colis AV 106) pour les régulations SV-matic,
- sur le connecteur en attente dans le tableau (MB 2).
Le raccordement des composants de l'installation se fait ensuite
simplement dans la zone de raccordement sur le bornier clairement repéré.
1-3
4-5
6-7
8 à 10
11 à 13
14 à 15
Arrêts de traction
pour câbles électriques
Zone de
raccordement
Sondes à placer dans le doigt
de gant de la chaudière
Fiches mâles de raccordement
électrique pour brûleur 2 allures
7 plots + 4 plots, précâblés au
standard européen
: Alimentation 230 V-50 Hz (1,5 mm2)
: Voyant alarme du thermostat de sécurité
: Accélérateur chauffage 230 V-2A max.
: Pompe de recyclage ou d’injection 230 V-2A max.
Installation en cascade
L’option platine “Cascade” s’implante dans la zone technique
interne du tableau et se raccorde sur le connecteur embrochable en attente (voir p. 23).
Nota : Le pouvoir de coupure de chaque sortie est de 370 W.
L’ensemble des sorties est protégé par un fusible de 6,3 A.
18
Caractéristiques des options du tableau de commande K
➩ Régulations SV-matic et module MB 2
CHOIX
DES
OPTIONS :
• en fonction du
nombre et de
la nature des
circuits chauffage
raccordés
Régulations
SV-matic
vanne mélangeuse
vanne mélangeuse
M
M
M
ou
M
M
M
vanne mélangeuse
GT 210 K
SV-matic
20
6
1
5
7
3
9
2
3
2 2,5
3
1,5
5
6
322D
7
1...7
14
14
3,5
1,0
0,5
8
4
+
26
1,5
4
20
1
8
R
2 2,5
3
331
1,5
20
3
4
5
332DB
7
6
+
-
1...7
14
2 2,5
3
Prog
8
DB
3,5
1,0
0,5
R
331
20
60
60
50
40
80
°C
20
14
3,5
1,0
0,5
DB
3,5
50
30
2
26
Prog
1,5
2 2,5
3
1,0
0,5
40
30
°C
80
30
°C
20
+ câblage
AV 106
+ câblage
AV 106
K
GT 210 K avec
préparateur
indépendant
(1)
SV-matic
20
6
5
1
7
4
8
2 2,5
3
3
1,5
4
5
6
14
2 2,5
3
20
1
2 2,5
3
1,5
3,5
1,0
8
R
331
1,5
20
332DB
7
6
+
14
Prog
8
DB
3,5
R
331
20
50
60
40
°C
80
30
20
°C
+ câblage
AV 106
K
5
-
14
2 2,5
3
1,0
0,5
20
4
60
80
30
3
1...7
0,5
DB
3,5
50
40
30
°C
2
26
Prog
non
Régulation
SV-matic
déconseillée car
les 2 circuits ne
peuvent
être programmés
séparément
SV-matic
322DB
7
+
-
1...7
14
3,5
1,0
0,5
9
3
2
26
1,5
1,0
0,5
Régulation
SV-matic
déconseillée car
les 2 circuits ne
peuvent
être programmés
séparément
SV-matic
+ câblage
AV 106
non
(1) Pour les chaudières associées à un préparateur indépendant qui ne sont pas équipées d'une régulation SV-matic de type B, il faut impérativement intégrer un module de priorité e.c.s. MB2.
Les régulations SV-matic modulent la température de l'eau de
la chaudière en fonction de la température extérieure. Elles
garantissent une température minimale de la chaudière réglable
entre 30 à 60°C (réglage d'origine 40°C) et une température
maximale réglable entre 70 et 90°C (réglage d'origine 75°C).
Les températures "confort" et "réduite" sont réglables indépendamment et programmables.
Les régulations SV-matic de type B intègrent, en outre, une
régulation d'eau chaude sanitaire (sonde livrée) ainsi qu'un
dispositif de priorité e.c.s.
Régulation SV-matic 332 DB
Module MB2
Lors d'une demande de réchauffage de l'eau chaude sanitaire la
priorité e.c.s. des régulations SV-matic de type B et du module
MB2 enclenche le brûleur et la pompe de charge e.c.s. et arrête
l'accélérateur chauffage. En régime été, la chaudière n'est pas
maintenue en température entre deux charges sanitaires.
Le raccordement électrique des régulations SV-matic et du
module MB2 s'effectue simplement par connecteurs embrochables grâce aux câblages complémentaires livrés en option
(SV-matic), sur le connecteur en attente dans le tableau (MB 2).
Le module MB2 est nécessaire pour assurer la régulation de la
température et la priorité à la production de l'eau chaude sanitaire lorsque la chaudière, raccordée à un préparateur indépendant
d'eau chaude sanitaire, n'est pas équipée d'une régulation SVmatic de type B.
Le module intègre un thermostat limiteur qui contrôle la température de la chaudière durant la charge sanitaire.
Principales caractéristiques des régulations SV-matic et du module MB2
Les régulations SV-matic et le module MB2 sont traités en détail dans le feuillet technique ”Régulations SV-matic”
Régulation
à action
sur
Avec
régulation
et priorité
e.c.s.
Programmation
A horloge
chauffage
e.c.s.
Colis
régulation
(1)
Modèle
Colis câblage
complémentaire
obligatoire (2)
non
non
oui
oui
non
oui
oui
non
oui
Analogique
Digitale
Analogique
Digitale
Analogique
Analogique
Digitale
Digitale
Digitale
SV-matic 321
SV-matic 321 D
SV-matic 321 B
SV-matic 321 DB
SV-matic 331
SV-matic 331 B
SV-matic 331 DB
SV-matic 322 D
SV-matic 322 DB
J. ou Hebdo.
J. + Hebdo.
Journalière
J. + Hebdo.
J. ou Hebdo.
Journalière
J. + Hebdo.
J. + Hebdo.
J. + Hebdo.
–
–
Journalière
J. + Hebdo.
–
Journalière
J. + Hebdo.
–
J. + Hebdo.
AD 100
AD 102
AD 101
AD 103
AD 106
AD 107
AD 109
AD 104
AD 105
AV 106
AV 106
AV 106
AV 106
AV 106
AV 106
AV 106
AV 106
AV 106
brûleur 2 allures
+ 1 vanne mél.
oui
Digitale
SV-matic 332 DB
J. + Hebdo.
J. + Hebdo.
AD 111
AV 106
brûleur seul
à 1 ou 2 allures
oui
–
–
–
AD 128
–
brûleur seul
à 1 allure
brûleur 1 allure
et 1 vanne
mélangeuse
brûleur seul
à 2 allures
(1) dimensions : 240 x 150 x 130 mm - poids : 1,5 kg.
MB 2
(2) dimensions : 190 x 125 x 125 mm - poids : 0,5 kg.
J. = Journalière
Hebdo. = Hebdomadaire
Commandes à distance pour régulations SV-matic
- FBR 30 S, sans sonde d'ambiance - Colis AD 99
/
- RFF 30 S, avec sonde d'ambiance - Colis AD 97 (Voir caractéristiques page 9).
19
➩ Platine “Cascade” + câble BUS (colis AD 135)
La commande de 2 ou plusieurs (jusqu’à 10) chaudières en
cascade est réalisée par :
- la mise en place de la platine “cascade” dans le tableau K de
chacune des chaudières pilotées par le tableau DIEMATIC-m
Delta,
- le raccordement du câble BUS (longueur 12 m) livrée avec
l’option, entre la platine “cascade” et le tableau DIEMATIC-m
Delta en direct ou par l’intermédiaire des autres chaudières K.
D
I
E
M
T
I
Platine
cascade
C
GT 210
DIEMATIC m Delta
GT 210 K
SCH
N
(VI)
230 V
50Hz
SF
CR
SF
SCH
N
(VI)
230 V
50Hz
CR
BUS
BUS
230 V
50Hz
jusqu'à
10 chaudières
en cascade
Platine
cascade
GT 210 K
8227F017
C’est par l’intermédiaire de cette platine “Cascade” que DIEMATIC-m Delta gère la cascade complète. Elle permet notamment :
- de piloter des brûleurs à 1, 2 allures ou modulants,
- de commander la vanne d’isolement de chaque chaudière et
avec une temporisation de 30 secondes la pompe de recyclage,
- de raccorder une sonde de fumées par chaudière,
- de brancher une sonde chaudière dans le cas d’une installation en cascade de chaudières à brûleurs modulants.
La platine “Cascade” se raccorde dans le tableau de commande K par un connecteur embrochable et sur le tableau DIEMATIC-m Delta et/ou un autre tableau K par l’intermédiaire du
câble BUS.
Raccordement électrique sur le bornier de la platine :
- 3 fils + terre pour la vanne d’isolement,
- contact de relayage : il est possible de disposer d’une alimentation en 24 V sur les sorties pompes et vannes de chaque circuit.
Dimensions du colis : 250 x 150 x 100 mm - Poids : 1 kg
Options pour platine “Cascade” AD 135
Sonde de fumées - Colis DB 120
Il est possible de raccorder une sonde de fumée par chaudière.
Voir caractéristiques de cette sonde p. 17.
Sonde chaudière - Colis DB 116
Cette sonde est identique à la sonde eau chaude sanitaire utilisée avec le tableau DIEMATIC-Delta. Voir caractéristiques p. 14.
Uniquement nécessaire dans le cas d’une installation en cascade
de chaudières à brûleurs modulants.
20
7. Caractéristiques du tableau DIEMATIC-m Delta
Le tableau de commande DIEMATIC-m Delta se présente
comme le tableau DIEMATIC-Delta dont il reprend les principales caractéristiques (voir p. 10 à 13) avec des fonctions complémentaires lui permettant de piloter :
- un brûleur à 1 ou 2 allures
- un brûleur modulant
- une installation en cascade dans le cadre des chaufferies de
moyenne et grande puissances
Module de commande interactif mobile (description détaillée voir page 11)
Fusible 6,3 AT
Thermostat de
sécurité (110°)
à réarmement
manuel
Interrupteur
marche/arrêt
Interrupteur
Auto/Manuel
Interrupteur test
(contrôle du
thermostat de
sécurité)
24 à 27
28 à 30
31 à 33
34 à 36
37 à 39
40-41
42 à 44
45-46
47-48
49-50
51-52
53-55
Thermostat de
de 30 à 90° C (butée
Thermomètre
de chaudière
Zone de raccordement 230 V
Zone de raccordemnt
des sondes (basse tension)
Les raccordements sont regroupés à l'arrière du tableau de
commande dans une vaste zone appelée zone de raccordements. L'accès à cette zone se fait en retirant le chapiteau de la
chaudière. Elle est dissociée de la zone technique interne qui
comporte les composants électriques et leur câblage.
Le raccordement des composants de l'installation et des composants des options se fait simplement dans la zone de raccordement sur les borniers clairement repérés.
Remarque : Pour les installations avec 1 ou 2 circuits plancher
chauffant, le raccordement d'1 ou 2 thermostats limiteurs peut
s'effectuer sur les connecteurs prévus à cet effet sur la platine
DIEMATIC-m Delta.
1à3
4
5-6
7à9
10 à 13
14 à 16
17 à 20
21
22-23
Interrupteur
pompes et
circulateurs
Auto/Arrêt
Sondes à placer dans le
doigt de gans de la
chaudière
Sonde chaudière
Sonde extérieure
: Alimentation 230 V-50 Hz (1,5 mm2)
: Circulateur circuit B
: Vanne mélangeuse circuit B
: Circulateur circuit C
: Vanne mélangeuse circuit C
: Voyant alarme thermostat de sécurité
: Contact de relayage, il est possible de disposer d’une alimentation en
24 V sur les sorties pompes et vannes de chaque circuit
: Vanne d’isolement
: Pompe de recyclage ou d’injection retour 230 V 2A max
: Sortie auxiliaire 230 V 2A max
: Pompe de charge ecs 230 V 2A max
: Accélérateur chauffage 230 V 2A max
(circuit A - sans vanne mélangeuse)
: Sonde de fumées
: Sonde d’ambiance circuit A
(commande à distance BG 20)
: Sonde extérieure
: Sonde chaudière
: Relais téléphonique
: Sonde ecs
BUS DIEMATIC : permet le raccordement soit d’une commande à
distance interactive, soit d’une carte “cascade”, soit d’une régulation
DIEMATIC-VM ou encore d’un transmetteur d’un réseau de télégestion
(4 embases marquées BUS DIEMATIC, munis d’un connecteur MINIDIN sont disponibles sur le tableau DIEMATIC-m Delta + 2 sur chaque
platine “cascade”).
: Sonde d’ambiance circuit B
Arrêts de traction pour câbles électriques
56-57
: Sonde de départ (après vanne)
circuit B
Fiches mâles de raccordement
électrique pour brûleur 2 allures
ou modulant
7 plots + 4 plots précâblés au
standard européen
BUS DIEMATIC
58 à 60 : Sonde d’ambiance circuit C
61-62 : Sonde de départ après vanne (circuit C)
BUS DIEMATIC
Nota : le courant maximal pouvant être commuté par sortie est de 2A
(cos ϕ = 0,7), soit une puissance d'environ 400 W.
21
Possibilités offertes par DIEMATIC-m Delta
ou
ou
Circuit Piscine
jusqu'à 20
DIEMATIC VM
pouvant réguler
2 circuits
hydrauliques
supplémentaires
chacune
Circuit direct
Réseau de télégestion
DC 3000
1er Circuit vanne mélang.
2e Préparateur E.C.S
BUS
D
I
E
M
T
I
C
VM
4 AT
D
I
E
M
T
I
C
0
I
PC + logiciel DIEMACOM 10
BUS
BUS
Sonde
extérieure
jusqu'à
10 chaudières
en cascade
ou
BUS
BUS
D
I
E
M
T
I
SCH
(VI)
N
SCH
SF
CR
230 V
50Hz
N
(VI)
230 V
50Hz
SF
230 V
50Hz
Echangeur à plaques
Platine
cascade
C
Eau chaude sanitaire
CR
2e Circuit vanne mélang.
Platine
cascade
ou
GT 210
DIEMATIC m Delta
GT 210 K
GT 210 K
Pompe de recyclage
ou d'injection
Sous-stations
Vanne
d'isolement
8227F019
Installations en cascade
DIEMATIC-m Delta permet de piloter 3 types de cascades :
• cascade traditionnelle (toutes les chaudières sont équipées d’un
brûleur 1 ou 2 allures)
Dans ce cas la sonde chaudière est placée sur le départ commun de la cascade
• cascade modulante (toutes les chaudières sont équipées de
brûleurs gaz modulants).
Dans ce cas la sonde chaudière de la chaudière équipée du
tableau DIEMATIC-m Delta est placée sur le départ commun de la
cascade, alors que les chaudières esclaves équipées du tableau K
doivent être équipées d’une sonde chaudière (colis DB 116) à placer dans le doigt de gant de chaque chaudière.
• cascade mixte (la chaudière DIEMATIC-m Delta est équipée
d’un brûleur modulant, toutes les autres chaudières sont équipées d’un brûleur 1 ou 2 allures). Dans ce cas la sonde chaudière est placée sur le départ commun de la cascade.
Le tableau de commande DIEMATIC-m Delta peut commander jusqu’à:
- 10 chaudières en cascade avec boucle primaire de type 1
- 3 chaudières en cascade avec boucle primaire de type 2
- voir “Rappel” ci-dessous
Seule la première de ces chaudières est équipée du tableau
DIEMATIC-m Delta. Chacune des autres chaudières est équipée du
tableau de commande K complété par une platine option “cascade”.
Toutes les chaudières sont cependant alimentées en 230 V ~ séparément ; des interrupteurs Marche/Arrêt et Auto/Manuel permettent
le fonctionnement individuel et autonome de chaque chaudière.
Remarques :
- Le schéma en page précédente représente une installation en
cascade avec boucle primaire de type 1 (avec pompes d’injection).
- Les mêmes possibilités sont offer tes avec 1 chaudière
GT 210 DIEMATIC-m Delta seule.
Rappel :
En fonction de l'installation à réaliser, différents types de boucles primaires peuvent être rencontrés.
Afin d'exploiter au mieux les capacités de DIEMATIC-m Delta, nous
les avons classées en 2 types :
- les boucles primaires de type 1, sans pompe chaudière,
- les boucles primaires de type 2, avec pompe primaire.
Les boucles primaires de type 1 permettent en particulier de raccorder un circuit chauffage régulé et programmé, sans vanne
mélangeuse, appelé circuit direct.
Les boucles primaires de type 2 ne permettent pas de raccorder un
circuit direct.
Boucle primaire de type 1
Avec bouteille "casse-pression" et pompes d'injection
L'intérêt de ce type de boucle réside dans le fait que chaque chaudière est irriguée à son débit nominal, quel que soit le nombre et la
puissance des chaudières en service.
DIEMATIC-m Delta régule la température de la boucle primaire en
fonction de la température extérieure et en assure le fonctionnement en régime "confort" et en régime "réduit" en fonction des
impératifs des circuits secondaires.
DIEMATIC-m Delta contrôle les flux dans la bouteille “casse pression” de manière à éviter tout problème de retour inversé.
Lors d'une permutation de cascade, manuelle ou automatique, en
plus du brûleur, DIEMATIC-m Delta commande également la vanne
d'isolement et la pompe d'injection de chaque chaudière (avec temporisations réglables de la fermeture de la vanne et de l'arrêt de la
pompe ainsi qu’entre la vanne et la pompe).
Ce schéma est également possible avec 2-3 jusqu’à 10 chaudières.
S(1)
230 V
50Hz
Jusqu' à
10 chaudières
D
I
E
M
T
I
C
1
2
230 V
50Hz
M
3
230 V
50Hz
M
M
Vannes
d' isolement *
Pompes
d' injection
8227F018
* Dans le cas où des vannes d'isolement ne sont pas utilisées, il
faut prévoir impérativement des clapets anti-retour.
22
D
I
E
M
T
I
C
Boucle primaire de type 2
- Avec bouteille "casse-pression" et pompe primaire assurant
le débit nominal dans la boucle : ce schéma est possible avec 2
ou 3 chaudières
- Avec vanne mélangeuse et pompe de recyclage commune aux
2 chaudières commandée électriquement en pompe primaire :
ce schéma n’est valable qu’avec 2 chaudières
S(1)
S(1)
230 V
50Hz
230 V
50Hz
D
I
E
M
T
I
Pompe
primaire
C
1
2
D
I
E
M
T
I
C
1
3
2
230 V
50Hz
230 V
50Hz
M
M
230 V
50Hz
M
M
Vannes
d' isolement
Vannes
d' équilibrage
M
M
Vannes
d' isolement
Vannes
d' équilibrage
Pompe de
recyclage
commune
(raccordée
électriquement
en pompe
primaire )
8227F018
DIEMATIC-m Delta commande la pompe primaire, régule la température de la boucle primaire en fonction de la température extérieure et en assure le fonctionnement en régime "confort" et en régime
"réduit" en fonction des impératifs des circuits secondaires.
plus du brûleur, DIEMATIC-m Delta commande également la vanne
d'isolement de chaque chaudière (avec temporisation réglable de la
fermeture).
Remarque : Pour répondre au critère de débit maximal à ne pas dépasser dans chaque chaudière, la puissance nominale des chaudières doit
être identique (conformément à l’accord intersyndical du 2/7/69 et en
particulier à l’annexe n° 2 - débit d'eau dans les chaudières).
DIEMATIC-m Delta contrôle les flux dans la bouteille “casse pression” de manière à éviter tout problème de retour inversé.
Lors d'une permutation de cascade, manuelle ou automatique, en
D
I
E
M
T
I
C
S : Sonde chaudière du tableau DIEMATIC-m Delta
liaisons électriques 230 V mono
(intensité maxi pour sortie, voir pages 16 et 21)
(1) Important : la sonde de chaudière S de la chaudière pilote équipée
du tableau DIEMATIC-m Delta doit être monté indépendemment du
type d’installation sur le départ commun de la cascade. En cas de
cascade modulante, les chaudières associées avec tableau K, doivent
également être équipées d’une sonde chaudière (colis DB 116) à
placer dans le doigt de gant de chaque chaudière.
liaisons très basse tension
Conformément aux règles de l'art, les liaisons électriques
très basse tension (sondes…) sont à câbler séparément des
liaisons électriques 230 V mono. Distance minimale conseillée : 10 cm
Autres fonctions complémentaires du tableau DIEMATIC-m Delta (par rapport au tableau DIEMATIC
Delta)
Télégestion ou mise en réseau avec DIEMATC-VM
D’origine, le tableau de commande DIEMATIC-m Delta peut
être raccordé au transmetteur d’un réseau de télégestion. Dans
sa version de base, il peut également être complété par 1 (ou
jusqu’à 20) régulations DIEMATIC-VM permettant de piloter
deux circuits hydrauliques supplémentaires chacune.
Le module de commande interactif de la DIEMATIC-m Delta
peut non seulement être installé dans le volume chauffé, mais
également dans tout autre endroit privilégié (armoire murale,
loge de concierge…) afin :
• de pouvoir disposer à distance de l’ensemble des commandes
du chauffage
• d’être plus facilement accessible
• d’être mis hors de portée de personnes étrangères à sa
manipulation
ou tout simplement enlevé pour
• être mis en lieu sûr
• permettre de recopier l’ensemble des programmes et des
paramètres d’une installation à une autre.
Autres nouvelles fonctions
- l’adaptation de la puissance en mode eau chaude sanitaire
avec une température de consigne chaudière en mode de
charge e.c.s. indépendante de la température maximale,
Le tableau de commande DIEMATIC-m Delta permet également :
- la commande de chaudières à brûleurs modulants, de cascades composées de chaudières à brûleurs modulants et/ou
non modulants, et de cascades de chaudières à condensation
modulantes,
- une meilleure gestion du réseau hydraulique :
• commande d’une pompe réseau
• temporisation entre pompe d’injection ou de recyclage et
vanne d’isolement
• maîtrise du comportement des flux dans la bouteille de
découplage par un algorithme spécifique.
- de disposer d’un programme annuel avec 10 plages horaires
préprogrammées et programmable pendant lesquelles on peut
couper tout ou partie de l’installation,
- d’anticiper ou d’optimiser le chauffage : calcul de l’heure de
redémarrage du chauffage pour atteindre la température
ambiante désirée à l’heure programmée,
- la programmation d’une température pied de courbe de chauffe pour chacun des circuits raccordés,
- la mise en place d’une sonde de fumée par chaudière.
23
Réglages
Diematic-m Delta est entièrement préréglé. Cependant il est
possible d’en modifier les paramètres à l’aide des touches
situées sous le portillon.
Paramètres
Plage de
réglage
Outre ceux donnés dans le tableau des réglages de DIEMATICDelta en page 15, d’autres paramètres spécifiques au tableau
DIEMATIC-m Delta, sont réglables.
Réglage
d'origine
Installations en cascade, permutation
Auto
des chaudières
1, … 10
- automatique toutes les 50 heures
- fixe : la chaudière tête de permutation
est imposée par l’utilisateur
Les réglages suivants sont accessibles
après avoir actionné la touche
crayon spéciale "installateur" :
- Température maximale de fonctionnement
de la chaudière
50 à 120 °C
- Température minimale de fonctionnement
de la chaudière
30 à 50 °C
- Réglage de la température chaudière
50-95 °C
durant la préparation ecs
- Activation et réglage du temps d’anticipation
Non,
du chauffage pour chaque circuit
1 à 10 h
- Type circuit B ou C : chauffage
Chauff.
ou échangeur à plaques
ECS AP
- Type d’installation cascade
1 ou 2
1. boucle primaire de type 1
avec pompes d’injection
2. boucle primaire de type 2
avec pompes primaire ou de recyclage
Paramètres
- Nombre d’allures de la chaudière 1
Auto
- Nombre d’allures des chaudières 2 à 10
- Limitation puissance ECS en nombre
d’allures ou par le choix de la chaudière
équipée du tableau DIEMATIC-m Delta
- Largeur de bande brûleur modulant
- Largeur de bande pour les vannes 3 voies
- Ecart de température minimal entre
chaudière et vannes mélangeuses
- Différentiel enclenchement/déclenchement
du dernier étage enclenché
- Temporisation à l’enclenchement
d’un étage supplémentaire
- Temporisation de la pompe chaudière
(recyclage ou injection retour) ou
des vannes d’isolement.
85 °C
40 °C
80 °C
Non
Chauf.
Plage de
réglage
Réglage
d'origine
0, 1, 2 ou
brûleur modul.
0, 1, 2 ou
brûleur modul.
1, … 20
ECS
chaudière 1
10 à 30 K
4 à 16 K
2
20 K
12 K
0 à 16 K
4 à 10 K
4K
4K
0 à 10 mn
4 mn
1 à 30 mn
3 mn
0
2
1
Caractéristique des options du tableau DIEMATIC-m Delta
Les options du tableau DIEMATIC-m Delta sont celles du
tableau DIEMATIC-Delta (voir pages 14 à 17).
D’autres options, nécessaires pour les installations en cascade
sont également disponibles.
Transmetteur de télégestion DC 3000 avec
logiciel DIEMACOM - Colis AD 144
Il permet la commande et la surveillance à distance au travers du
réseau téléphonique analogique, d’installations de chauffage avec
tableau DIEMATIC-m Delta, à partir d’un PC équipé du logiciel
DIEMACOM. En particulier, il permet d’accéder aux différents
paramètres utiles de la DIEMATIC (mesures, consignes, pentes,
programmes horaires), de visualiser sous forme graphique
l’évolution des températures durant une semaine et de faciliter
l’établissement de diagnostics. Il dispose par ailleurs de 8 entrées
alarmes et compteurs et peut transmettre les alarmes à un fax ou
à un GSM (SMS).
Transmetteur de télégestion DC 3000 (sans
logiciel) - Colis AD 158
8531Q029A
Câble de liaison 12 m - Colis AD 134
Ce câble de longueur 12 m assure la liaison entre le tableau
DIEMATIC-m Delta et le transmetteur d’un réseau de
télégestion.
8227Q020
Dimensions du colis : 280 x 370 mm – Poids : 1 kg
Câble de liaison long (40 m) - Colis DB 119
Le câble blindé longueur 40 m est destiné à remplacer l’un ou
l’autre des câbles BUS s’avérant trop court.
Le câble est équipé de fiches de connexion Ø 11 mm. Il peut
être passé dans une gaine standard ICO Ø 16 mm, le Ø 20 mm
étant toutefois conseillé.
effectué grâce à un connecteur spécial autodénudant livré.
8199Q063
24
8. Caractéristiques des options communes à tous les modèles de chaudières
Kit de liaison chaudière/préparateur B 150-200-300
Colis EC 12 : GT 214 et 215
Colis EC 14 : GT 216 à 218
La préparation de l’eau chaude sanitaire par préparateur indépendant est très intéressante.
A
2
Des kits de liaisons chaudière/préparateur permettent de placer
un préparateur indépendant d’eau chaude sanitaire B 150-200300 à droite ou à gauche de la chaudière.
øB
50
60
5
Ils comportent un purgeur, un clapet, une pompe de charge
ainsi que les tuyauteries et pièces nécessaires au raccordement hydraulique chaudière/préparateur.
Kit de liaison chaudière/ballon vu de l’arrière
B 150
B 200
B 300
A
1411
1411
1411
ØB
601
601
601
C
998
1268
1823
C
au sol
25
0
987
au sol
Préparateur
Remarque : le raccordement d’un ballon à une canalisation en cuivre doit obligatoirement être effectué avec
interposition de raccords diélectriques, ou de manchons
réduits ou égaux mâle-femelle en fonte ou en laiton.
Retour chauffage
R 1" 1/4 (GT 214 - 215)
R 1" 1/2 (GT 216 à 218)
Anode électrique inerte à “courant imposé”
Colis AJ 38 : GT 2100
L’anode à courant imposé pouvant équiper le préparateur ecs
des GT 2100 est essentiellement constitué d’une tige de titane
revêtue de platine et alimentée électriquement sous basse
tension. Son avantage par rapport à une anode magnésium
classique est qu’il n’y a pas de consommation de matière. Elle
ne nécessite donc pas de surveillance, sa durée de vie étant
pratiquement illimitée.
Résistance électrique
Colis BH 58 : GT 2100/150
Colis BH 56 : GT 2100/250
Le préparateur ecs de la GT 2100 peut être équipé en option
d’une résistance électrique. Cette résistance est constituée d’un
élément chauffant en Incoloy et est équipée d’un thermostat de
régulation et d’un thermostat de sécurité. Elle est fixée sur une
bride se montant en lieu et place de la bride existante.
Remarque : le montage simultané de la résistance électrique et
de l’anode à courant imposé, n’est pas possible.
Dimensions des colis BH 56 et BH 58 : 860 x 670 x 220 mm – Poids : 4 kg
25
Départ chauffage
R 1" 1/4 (GT 214 - 215)
R 1" 1/2 (GT 216 à 218)
➩ Brûleurs fioul ou gaz
Les brûleurs fioul ou gaz proposés sont des brûleurs de toute nouvelle génération particulièrement compacts et silencieux, et
spécialement étudiés pour obtenir associés avec chacune des chaudières De Dietrich de la gamme GT 210/2100 qu’ils équipent,
les meilleures performances : hauts rendements et qualité de combustion.
Les GT 210/2100 peuvent être équipées au choix de l’une des gammes de brûleurs décrites ci-dessous.
Brûleurs fioul Bas-Nox M 200 S
Les brûleurs fioul M 200S sont des brûleurs 1 ou 2 allure(s) selon
EN 267 à faibles rejets d’oxydes d’azote : NOx < 120 mg / kWh.
Brûleur type
M 200/1 S
Plage de
puissance (kW)
1 allure
M 201/2 S
2 allures
M 202/2 S
38 à 71
60 à 124
55*/80 à 125
214/2104 (DIEMATIC)
216 (DIEMATIC)
217 K/DIEMATIC- m Delta
Permet d’équiper
215/2105 (DIEMATIC)
217 (DIEMATIC)
218 K/DIEMATIC-m Delta
les chaudières GT
216 (DIEMATIC)
jusqu’à 63 kW
218 (DIEMATIC)
* puissance mini en 1ère allure
8802Q008A
Brûleurs fioul ECO-Nox M 200 N
Le brûleur fioul M 200 N est un brûleur EcoNOx 1 allure, avec
des rejets en oxydes d’azote particulièrement faibles : NOx <
110 mg / kWh.
Brûleur type
M 201/2 N
Plage de
puissance (kW)
40 à 73
214/2104 (DIEMATIC)
Permet d’équiper
les chaudières GT
215/2105 (DIEMATIC)
216 (DIEMATIC)
8802Q068
Brûleurs gaz Bas-Nox G 200 S
Le brûleur gaz de la gamme G 200 S est un brûleur 1 allure à
faibles rejets d’oxydes d’azote : NOx < 80 mg / kWh.
Brûleur type
G 200/1 S
Plage de
puissance (kW)
38 à 79
214/2104 (DIEMATIC)
Permet d’équiper
les chaudières GT
215/2105 (DIEMATIC)
216 (DIEMATIC)
8802Q022A
26
9. Renseignements nécessaires à l’installation
Implantation en chaufferie
Les cotes indiquées en rouge correspondent aux dimensions
(en mètres) conseillées pour assurer une bonne accessibilité
autour de la chaudière.
A
987
0,5
0,5
m
m
5m
L1
0,
5m
0,
L1
0
56
0
60
5m
0,
1m
1m
5m
0,
8227F015
Modèle
L1 (GT)
mm
214
754
215
881
216
1008
217
1135
8227F016
218
1262
Modèles
L1 (GT)
A
Amenée d'air comburant
Les entrées d’air seront disposées de telle manière, par rapport
aux orifices de ventilation haute que le renouvellement d’air
intéresse l’ensemble du volume de la chaufferie.
• en cas de fonctionnement au fioul (GT 210/2100 équipée d’un
brûleur fioul) :
Les sections minimales ainsi que les emplacements de l’arrivée d’air frais et de l’évacuation d’air sont réglementés par
l’arrêté du 21.03.1968 modifié par les arrêtés du 26.02.1974 et
03.03.1976.
• en cas de fonctionnement au gaz (GT 210/2100 équipée d’un
brûleur gaz) :
mm
mm
2100/150
1180
1530
2100/250
1424
1580
Les sections minimales des aérations ainsi que leurs emplacements doivent être conforme au DTU 61.1.
Remarque :
"Nous attirons votre attention sur les risques de corrosion des
chaudières installées dans ou à proximité de locaux dont l'atmosphère peut être polluée par des composés chlorés ou fluorés.
A titre d'exemple : salons de coiffure, locaux industriels (solvants), machines frigorifiques, etc…
Dans ce cas nous ne saurions assurer la garantie."
Raccordement à la cheminée
Les performances élevées des chaudières modernes, leur utilisation dans des conditions particulières liées à l'évolution des
technologies brûleurs (par ex : fonctionnement en basse température modulée) conduisent à l'obtention de très basses températures de fumées.
Ceci nécessite :
- l'utilisation de conduits de cheminée conçus pour permettre
l'écoulement des condensats qui peuvent résulter de ces modes
de fonctionnement, afin d’éviter les risques de détérioration de la
cheminée.
- l'installation d'un té de purge en pied de cheminée
L'installation d'un modérateur de tirage est également
recommandée.
Modèle
de
chaudière
Le tableau ci-contre indique, par modèle de chaudières, les
dimensions minimales de cheminée à respecter pour assurer le
tirage nécessaire à la buse. Il convient cependant de se reporter
aux réglementations nationales voire locales en vigueur.
214/2104
215/2105
216
217
218
Raccordement à la cheminée :
Le raccordement entre la buse de la chaudière et le conduit de
cheminée, d'une section au moins égale à celle de la buse, doit
être le plus direct et le plus court possible.
Pression
au
foyer*
mbar
0,3 à 0,4
0,2 à 0,6
0,4 à 0,6
0,4 à 0,7
0,6 à 0,8
Cheminée
Diamètre
Hauteur
mini
mini
mm
m
150
5
150
5
180
5
180
5
180
8
* pour une dépression à la buse = 0 mbar
27
Raccordement au circuit hydraulique
Les exemples d’installation présentés, prennent en compte des
installations de petite puissance avec des chaudières
GT 210/2100 équipées de tableau standard ou DIEMATIC-Delta.
tions et schémas hydrauliques des fiches techniques spécifiques
“Régulation DIEMATIC-m Delta” et “DIEMATHEQUE”.
Les exemples présentés ci-après ne peuvent recouvrir
l'ensemble des cas d'installations pouvant être rencontrés.
Ils ont pour but d'attirer l'attention sur les règles de base à
respecter. Un certain nombre d'organes de contrôle et de
Pour les installations plus importantes (moyenne et grande puissance) mettant en œuvre des cascades de chaudières, des
brûleurs 2 allures ou modulants, se reporter aux recommandaInstallation avec 1 circuit direct
Installation de chauffage seul
D
I
E
M
T
I
Installation de chauffage
+ préparation d'e.c.s.*
+
C
9
4 AT
3
4
8
TEST STB
30
°C
5
7
6
d' origine
DIEMATIC-Delta ou
DIEMATIC-m Delta
+
6
5
7
3
9
4
8
TEST STB
30
AUTO
°C
Sonde ecs DB116
20
20
1,5 2 2,5
1,0
3
0,5
3,5
14
1,5 2 2,5
1,0
3
0,5
3,5
1 2 3 4 5 6 7
1...7
8
-
+
Prog
60
1
2
R
20
°C
1,5 2 2,5
1,0
3
0,5
3,5
ou
26
14
20
50
40
30
332 DB
80
14
26
1,5 2 2,5
1,0
3
0,5
3,5
1 2 3 4 5 6 7
14
1...7
20
8
-
+
Prog
50
60
40
1
2
30
R
20
332 DB
80
°C
6,5 AT
SV-matic 321 ou 321D
tableau standard
+
1 allure
SV-matic 321B ou 321DB
20
14
1,5 2 2,5
1,0
3
0,5
3,5
26
1 2 3 4 5 6 7
14
1...7
20
8
-
+
Prog
50
60
40
1
2
30
R
20
°C
20
+
1,5 2 2,5
1,0
3
0,5
3,5
332 DB
80
14
1,5 2 2,5
1,0
3
0,5
3,5
7
9
1 2 3 4 5 6 7
1...7
8
-
+
Prog
60
1
2
R
20
°C
332 DB
80
SV-matic 321B
ou 321DB
6
5
3
26
14
20
50
40
30
SV-matic 321 ou 321D Câblage AV 106
4
+
1,5 2 2,5
1,0
3
0,5
3,5
ou
8
Câblage AV 106
TEST STB
30
AUTO
°C
tableau K
20
+
6,5 AT
2 allures
14
1,5 2 2,5
1,0
3
0,5
3,5
26
1 2 3 4 5 6 7
14
1...7
20
8
-
+
Prog
50
60
40
1
2
30
R
20
°C
20
+
1,5 2 2,5
1,0
3
0,5
3,5
332 DB
80
SV-matic 322D
+
1,5 2 2,5
1,0
3
0,5
3,5
14
1,5 2 2,5
1,0
3
0,5
3,5
ou
26
1 2 3 4 5 6 7
14
1...7
20
8
-
+
Prog
50
60
40
1
2
30
R
20
Câblage AV 106
°C
332 DB
80
SV-matic 322DB Câblage AV 106
51
21
7
9
9
9
9
52
11
230V
27
9
50Hz
32
26
31
9
9
9
3
4
27
7
24
1
30
33
2
29 9
25
50
16
17
9
➤
22
28
27
18
Installation avec 1 circuit direct + 1 circuit avec vanne mélangeuse
I
E
M
T
I
9
3
4
8
TEST STB
d' origine
Sonde ecs DB116
1 Platine DB115
SDEP
3 2 1
4
1 Platine DB115
1 Sonde ecs DB116
°C
6
Installation de chauffage + prép.
d'e.c.s.* + réchauffage de piscine
SAMB
3 2 1
+
+
30
5
7
DIEMATIC-Delta ou
DIEMATIC-m Delta
8199-5102
+
C
C
SAMB
3 2 1
I
SDEP
T
3 2 1
M
4
E
8199-5102
I
De Dietrich
D
D
4 AT
Installation de chauffage +
réchauffage de piscine (1)
De Dietrich
Installation
de chauffage seul
1 Sonde ecs DB116
20
20
7
9
8
TEST STB
AUTO
°C
20
+
6
5
3
4
30
-
+
26
1 2 3 4 5 6 7
1...7
8
-
1
°C
1,5 2 2,5
1,0
3
0,5
3,5
non
14
1,5 2 2,5
1,0
3
0,5
3,5
1 2 3 4 5 6 7
-
1...7
8
+
°C
26
1 2 3 4 5 6 7
1...7
8
-
+
Prog
50
60
40
1
2
R
20
14
20
Prog
60
1
2
R
20
26
50
40
2
30
30
60
30
332 DB
80
14
20
+
Prog
50
40
2
R
14
20
Prog
1
14
14
1,5 2 2,5
1,0
3
0,5
3,5
1 2 3 4 5 6 7
1...7
8
60
°C
1,5 2 2,5
1,0
3
0,5
3,5
déconseillé
26
14
20
50
30
20
1,5 2 2,5
1,0
3
0,5
3,5
1,5 2 2,5
1,0
3
0,5
3,5
14
1,5 2 2,5
1,0
3
0,5
3,5
40
non
20
1,5 2 2,5
1,0
3
0,5
3,5
déconseillé
R
332 DB
20
80
°C
332 DB
80
332 DB
80
6,5 AT
Régulation SV-matic déconseillée
car les 2 circuits chauffage ne peuvent être programmés séparement !
tableau standard
20
20
1,5 2 2,5
1,0
3
0,5
3,5
1,5 2 2,5
1,0
3
0,5
3,5
14
1,5 2 2,5
1,0
3
0,5
3,5
7
9
2 allures
TEST STB
AUTO
14
26
1,5 2 2,5
1,0
3
0,5
3,5
1 2 3 4 5 6 7
14
1...7
20
Régulation SV-matic déconseillée
8
°C
non
non
6
5
3
4
30
6,5 AT
8
-
+
26
1 2 3 4 5 6 7
1...7
-
+
Prog
60
40
1
2
R
°C
8
50
60
1
20
14
20
Prog
50
40
2
30
30
R
332 DB
20
80
°C
332 DB
80
car les 2 circuits chauffage ne peuvent être programmés séparement !
tableau K
51
33
44
44
21
7
65
9
9
23
9
9
7
65
75
9
23
9
9
9
9
9
52
9
50Hz
11
27
9
9
10
Echangeur
à plaques
9
11
27
M
7
27
9
9
9
27
10
32
26
27
27
24
24
33
2
25
50
16
9
27
30
33
29 9
25
50
28
16
18
9
27
30
29 9
28
18
(1) - Dans ce cas de figure, le circuit A a été remplacé par le circuit piscine. En
rajoutant une 2e platine DB 115, ce schéma peut encore être complété par un
2e circuit avec vanne mélangeuse.
- Le circuit A peut également être remplacé par un 2e préparateur d’eau chaude sanitaire
* Pour les GT 210/2100 avec tableau standard sans régulation SV-matic, commander
obligatoirement le module MB 1
1 - Départ chauffage
2 - Retour chauffage
3 - Soupape de sécurité 3 bar
4 - Manomètre
7 - Purgeur automatique
9 - Vanne
9
9
1
17
31
9
72
M
9
➤
22
31
9
72
3
4
11
32
26
➤
11
230V
10 - Vanne mélangeuse 3 voies
11 - Accélérateur chauffage
16 - Vase d'expansion
17 - Vanne de vidange
18 - Remplissage du circuit
chauffage
21 - Sonde de température
extérieure
22 - Sonde chaudière de la
régulation
23 - Sonde de température départ
après vanne mélangeuse
28
24 - Entrée primaire de l'échangeur
du préparateur d'ecs
25 - Sortie primaire de l'échangeur
du préparateur d'ecs
26 - Pompe de charge sanitaire
27 - Clapet antiretour
Dans tous les cas il est nécessaire de se conformer aux règles
de l'art et aux réglementations locales ou nationales en vigueur.
sécurité sont représentés, mais il appartient, en dernier ressort,
aux prescripteurs, ingénieurs-conseils et bureaux d'études de
décider des organes de contrôle et de sécurité à prévoir
définitivement en chaufferie, en fonction des spécificités de
celle-ci. Les exemples ci-dessous représentent des GT 210
associés à un préparateur d’ecs indépendant et s’appliquent
par analogie aux GT 2100 avec préparateur intégré.
Attention : Pour le raccordement côté eau chaude sanitaire, si
la tuyauterie de distribution est en cuivre, un manchon en acier,
en fonte ou en matière isolante doit être interposé entre la
sortie d’eau chaude et cette tuyauterie afin d’éviter tout
phénomène de corrosion au niveau des piquages.
Installation avec 1 circuit avec vanne mélangeuse
T
I
9
3
4
8
TEST STB
+
SAMB
3 2 1
+
C
SDEP
M
3 2 1
E
4
I
De Dietrich
8199-5102
D
4 AT
30
°C
5
7
6
1 Platines DB115
DIEMATIC-Delta ou
DIEMATIC-m Delta
7
9
8
TEST STB
AUTO
°C
20
+
6
5
3
4
30
Sonde ecs DB116
20
1,5 2 2,5
1,0
3
0,5
3,5
14
1 2 3 4 5 6 7
14
1...7
20
8
-
+
Prog
50
60
1
2
R
20
°C
1,5 2 2,5
1,0
3
0,5
3,5
ou
26
1,5 2 2,5
1,0
3
0,5
3,5
40
30
332 DB
80
14
1,5 2 2,5
1,0
3
0,5
3,5
26
1 2 3 4 5 6 7
14
1...7
20
8
-
+
Prog
50
60
40
1
2
30
R
20
332 DB
80
°C
6,5 AT
SV-matic 331
tableau standard
20
+
1 allure
SV-matic 331B ou 331DB
14
1,5 2 2,5
1,0
3
0,5
3,5
26
1 2 3 4 5 6 7
14
1...7
20
8
-
+
Prog
50
60
1
2
R
20
°C
20
+
1,5 2 2,5
1,0
3
0,5
3,5
40
30
332 DB
80
SV-matic 331
14
1,5 2 2,5
1,0
3
0,5
3,5
5
7
3
9
26
1 2 3 4 5 6 7
14
1...7
20
8
-
+
Prog
50
60
40
1
2
30
R
20
Câblage AV 106
°C
332 DB
80
SV-matic 331B
ou 331DB
6
4
+
1,5 2 2,5
1,0
3
0,5
3,5
ou
8
Câblage AV 106
TEST STB
30
AUTO
°C
tableau K
20
+
6,5 AT
2 allures
14
1,5 2 2,5
1,0
3
0,5
3,5
26
1 2 3 4 5 6 7
14
1...7
20
8
-
+
Prog
50
60
40
1
2
30
R
20
°C
20
+
1,5 2 2,5
1,0
3
0,5
3,5
332 DB
80
SV-matic 332DB *
+
1,5 2 2,5
1,0
3
0,5
3,5
14
1,5 2 2,5
1,0
3
0,5
3,5
ou
26
1 2 3 4 5 6 7
14
1...7
20
8
-
+
Prog
50
60
40
1
2
30
R
20
Câblage AV 106
°C
332 DB
80
SV-matic 332DB Câblage AV 106
51
21
7
23
9
9
9
11
230V
9
72
50Hz
9
32
26
9
9
31
10
3
4
27
M
27
7
9
24
1
22
33
2
Remarque : Dans ce cas de figure, le
circuit A peut être utilisé pour raccorder
un 2e préparateur ECS
30
29 9
25
50
16
17
28
27
9
18
Installation avec 1 circuit direct + 2 circuits avec vanne mélangeuse
+
9
3
4
8
TEST STB
SAMB
3 2 1
+
SDEP
3 2 1
4
C
De Dietrich
8199-5102
I
SAMB
3 2 1
T
SDEP
M
3 2 1
E
4
I
De Dietrich
8199-5102
D
4 AT
Installation de chauffage +
préparation d'e.c.s.
30
°C
5
7
6
DIEMATIC-Delta ou
DIEMATIC-m Delta
d' origine
2 Platines DB115
Sonde ecs DB116
20
20
1,5 2 2,5
1,0
3
0,5
3,5
14
7
9
1,5 2 2,5
1,0
3
0,5
3,5
non
6
5
3
4
1,5 2 2,5
1,0
3
0,5
3,5
8
non
26
14
1 2 3 4 5 6 7
14
1...7
20
8
-
1,5 2 2,5
1,0
3
0,5
3,5
+
Prog
1
°C
1 2 3 4 5 6 7
1...7
8
-
+
Prog
60
40
2
R
20
26
50
60
1
30
AUTO
°C
14
20
50
40
TEST STB
30
2
30
332 DB
R
80
20
°C
332 DB
80
6,5 AT
tableau standard
20
20
1,5 2 2,5
1,0
3
0,5
3,5
1,5 2 2,5
1,0
3
0,5
3,5
non
14
1,5 2 2,5
1,0
3
0,5
3,5
non
26
14
1 2 3 4 5 6 7
14
1...7
20
1 allure
8
-
1,5 2 2,5
1,0
3
0,5
3,5
+
Prog
1 2 3 4 5 6 7
1...7
8
-
+
Prog
60
40
2
R
°C
26
50
60
1
20
14
20
50
40
1
30
2
30
332 DB
R
80
20
°C
332 DB
80
6
5
7
3
9
4
8
TEST STB
30
AUTO
°C
20
20
1,5 2 2,5
1,0
3
0,5
3,5
1,5 2 2,5
1,0
3
0,5
3,5
non
6,5 AT
14
1,5 2 2,5
1,0
3
0,5
3,5
non
26
14
1 2 3 4 5 6 7
14
1...7
20
8
-
1,5 2 2,5
1,0
3
0,5
3,5
+
Prog
1
1 2 3 4 5 6 7
1...7
8
-
+
Prog
60
40
2
R
°C
26
50
60
1
30
20
14
20
50
40
tableau K
2
30
332 DB
R
80
20
°C
332 DB
80
2 allures
65
51
65
44
44
23
23
21
7
9
9
9
9
9
9
9
9
52
11
230V
9
50Hz
27
11
11
72
31
9
10
M
7
27
9
10
27
M
27
9
24
28 - Entrée de l'eau froide sanitaire
29 - Réducteur de pression
30 - Groupe de sécurité taré et
plombé à 7 bar
31 - Préparateur indépendant d'eau
chaude sanitaire
2
25
50
17
16
9
27
30
29 9
➤
1
33
* Pour les GT 210/2100 avec tableau
standard sans régulation SV-matic, commander obligatoirement le module MB1
9
72
3
4
22
32
9
9
9
26
28
18
32 - Pompe de bouclage sanitaire
(facultative)
33 - Sonde de température e.c.s.
44 - Thermostat limiteur 65 °C à
réarmement manuel pour
plancher chauffant (DTU 65,8
NF P 52.303.1)
50 - Disconnecteur
51 - Robinet thermostatique
52 - Soupape différentielle
65 - Circuit basse température
(radiateur ou chauffage par le
sol)
29
72 - By-pass hydraulique en cas
d’installation de plancher
chauffant, facultatif, à
dimensionner soigneusement
75 - Pompe à usage sanitaire
10. Ce que vous devez préciser à la commande
Le modèle de chaudière retenu
Par exemple : GT 214 ou GT 2105/250 DIEMATIC
Les options choisies
Pour tous modèles de chaudières
Kit de liaison chaudière/préparateur B/GT 210
Anode électrique inerte, à courant imposé (GT 2100)
Résistance électrique pour préparateur ecs 150 ou 250 litres
(GT 2100)
Brûleur
Installation de petite puissance
• Pour GT 210/2100 avec tableau standard :
Régulation SV-matic pour chauffage seul
- action sur brûleur, modèle 321 ou 321 D
- action sur brûleur et vanne mélangeuse, modèle 331
Régulation SV-matic pour chauffage et eau chaude sanitaire
- action sur brûleur, modèle 321 B ou 321 DB,
- action sur brûleur et vanne mélangeuse, modèle 331 B ou
331 DB
Module MB1 pour eau chaude sanitaire sans régulation
chauffage
Commande à distance avec ou sans sonde d’ambiance pour
régulation SV-matic
Compteur horaire
Thermostat d’ambiance
- programmable
- non programmable,
(uniquement avec les chaudières non équipées d’une
régulation SV-matic)
• Pour GT 210/2100 avec tableau DIEMATIC Delta :
Sonde eau chaude sanitaire
Platine + sonde pour 1 vanne mélangeuse (jusqu’à 2 platines
maxi.)
Commande à distance avec sonde d’ambiance
Commande à distance interactive
Suppor t mural avec sonde pour commande à distance
interactive
Câble de liaison blindé longueur 40 m.
Sonde de fumées
Module de télésurveillance vocal
Installation de moyenne ou grande puissance
• Pour GT 210 avec tableau DIEMATIC-m Delta :
Toutes les options du tableau DIEMATIC Delta +
Câble de liaison blindé , longueur 40 m
Transmetteur de télégestion DC 3000
• Pour GT 210 avec tableau K :
Régulation SV-matic pour chauffage seul
- action sur brûleur, modèle 322 D
- action sur brûleur et vanne mélangeuse, modèle 332 DB
Régulation SV-matic pour chauffage et eau chaude sanitaire
- action sur brûleur, modèle 322 DB,
- action sur brûleur et vanne mélangeuse, modèle 332 DB
Module MB2 avec câblage complémentaire pour eau chaude
sanitaire sans régulation chauffage
Commande à distance avec ou sans sonde d’ambiance pour
régulation SV-matic
Platine “Cascade” + câble BUS RX12
Sonde de fumées pour platine “Cascade”
Sonde chaudière pour platine “Cascade”
30
11. Colisage
➩ GT 210
Corps de chauffe livré assemblé
La notice de montage de la chaudière est placée dans le colis habillage.
Chacun des tableaux de commande comporte une notice complémentaire.
Modèle GT
Corps
avec
accessoires
4 éléments
5 éléments
6 éléments
7 éléments
8 éléments
Habillage et isolation
Tableau Standard
ou
Tableau DIEMATIC Delta
ou
Tableau K
Chaufferies de
moyenne ou
ou
grande puissance
Tableau DIEMATIC-m Delta
Nombre total de colis
Poids total approximatif d’expédition
}
1 Colis
1 Colis
1 Colis
1 Colis
1 Colis
1 Colis
1 Colis
1 Colis
1 Colis
1 Colis
1 Colis
850 x 800 x 625 mm
975 x 800 x 625 mm
1100 x 800 x 625 mm
1230 x 800 x 625 mm
1355 x 800 x 625 mm
1010 x 645 x 300 mm
1010 x 645 x 300 mm
1010 x 775 x 340 mm
1040 x 900 x 300 mm
1100 x 1065 x 270 mm
515 x 475 x 270 mm
210 kg
252 kg
294 kg
328 kg
368 kg
27 kg
30 kg
34 kg
37 kg
40 kg
7 kg
1 Colis
515 x 475 x 270 mm
9 kg
1 Colis
515 x 475 x 270 mm
7 kg
1 Colis
515 x 475 x 270 mm
9 kg
214 215 216 217 218
DR 24
DR 25
DR 26
DR 27
DR 28
DR 14
DR 15
DR 16
DR 17
DR 18
DB 20 DB 20 DB 20 DB 20 DB 20
ou
ou
ou
ou
ou
DB 22 DB 22 DB 22 DB 22 DB 22
ou
ou
DR 31 DR 31
ou
ou
DR 30 DR 30
3
3
3
3
3
244 289 335 372 415
Nota : les dimensions des colis sont données dans l'ordre : longueur x largeur x hauteur
Corps de chauffe livré non assemblé (sur demande)
Chacun des tableaux de commande comporte une notice complémentaire.
Modèle GT
Elément avant
Eléments intermédiaires
Elément arrière
Accessoires chaudière
Tiges d’assemblage (1)
Tableau Standard
ou
ou
Tableau K
Chaufferies de
ou
moyenne ou
grande puissance
Tableau DIEMATIC-m Delta
}
1 Colis
1 Colis
1 Colis
1 Colis
1 Colis
1 Liasse
1 Liasse
1 Liasse
1 Colis
1 Colis
1 Colis
1 Colis
1 Colis
1 Colis
660 x 480 x 127 mm 35,5 kg
660 x 400 x 127 mm 35,5 kg
690 x 400 x 127 mm
41 kg
600 x 600 x 350 mm
47 kg
600 x 600 x 350 mm
47 kg
600 x 600 x 350 mm
49 kg
600 x 600 x 350 mm
49 kg
600 x 600 x 350 mm
49 kg
Longueur 700 mm
0,3 kg
Longueur 820 mm
0,5 kg
Longueur 1000 mm
0,7 kg
1010 x 645 x 300 mm
27 kg
1010 x 645 x 300 mm
30 kg
1010 x 775 x 340 mm
34 kg
1040 x 900 x 300 mm
37 kg
1100 x 1065 x 270 mm
40 kg
515 x 475 x 270 mm
7 kg
1 Colis
515 x 475 x 270 mm
9 kg
1 Colis
515 x 475 x 270 mm
7 kg
1 Colis
515 x 475 x 270 mm
9 kg
(1) Pour les GT 214 et 215, les tiges d’assemblage sont livrées dans le colis “Accessoires chaudière”
31
214
1
2
1
DR 4
215
1
3
1
216
1
4
1
217
1
5
1
218
1
6
1
DR 5
DR 6
DR 7
DR 8
1
1
1
DR 14
DR 15
DR 16
DR 17
DB 20 DB 20 DB 20 DB 20
ou
ou
ou
ou
DB 22 DB 22 DB 22 DB 22
ou
DR 31
ou
DR 30
7
7
7
7
249 287 329 368
DR 18
DB 20
ou
DB 22
ou
DR 31
ou
DR 30
7
406
Le tableau standard et le tableau DIEMATIC Delta comportent une notice complémentaire.
Modèle GT
2104/150 2104/250 2105/150 2105/250
Corps avec
4 éléments
1 Colis
850 x 800 x 625 mm
210 kg
accessoires
5 éléments
1 Colis
975 x 800 x 625 mm
252 kg
1 Colis
1010 x 645 x 300 mm
27 kg
1 Colis
1010 x 645 x 300 mm
30 kg
1 Colis
515 x 475 x 270 mm
7 kg
1 Colis
1 Colis
515 x 475 x 270 mm
220 x 180 x 25 mm
9 kg
0,2 kg
DB 22 DB 22 DB 22 DB 22
DB 116 DB 116 DB 116 DB 116
150 litres
1 Colis
690 x 690 x 1230 mm
101 kg
BH 59
250 litres
1 Colis
690 x 690 x 1475 mm
134 kg
BH 9
BH 9
1 Colis
665 x 665 x 100 mm
4 kg
BH 47
BH 47
1 Colis
400 x 270 x 150 mm
6,5 kg
Tableau Standard
ou
Sonde e.c.s. pour DIEMATIC Delta
Préparateur e.c.s.
Panneau avant préparateur
Ensemble de liaison hydraulique
DR 24
DR 14
DR 24
DR 25
DR 25
DR 15
DR 15
DR 14
DB 20
DB 20
DB 20
DB 20
ou
ou
ou
ou
BH 59
BH 46
BH 46
BH 46
BH 46
5/6
6/7
5/6
6/7
352
389
397
434
Corps de chauffe livré non assemblé (sur demande)
Le tableau standard et le tableau DIEMATIC Delta comportent une notice complémentaire.
Modèle GT
2104/150 2104/250 2105/150 2105/250
Elément avant
660 x 480 x 127 mm
35,5 kg
1
1
1
1
Eléments intermédiaires
660 x 400 x 127 mm
35,5 kg
2
2
3
3
Eléments arrière
690 x 400 x 127 mm
41 kg
1
1
1
1
DR 4
DR 5
DR 5
DR 15
DR 15
DB 20
ou
DB 22
DB 20
ou
DB 22
Accessoires chaudière
1 Colis
1 Colis
600 x 600 x 350 mm
600 x 600 x 350 mm
47 kg
47 kg
DR 4
1 Colis
1 Colis
1010 x 645 x 300 mm
1010 x 645 x 300 mm
27 kg
30 kg
DR 14
Tableau Standard
ou
1 Colis
515 x 475 x 270 mm
7 kg
1 Colis
515 x 475 x 270 mm
9 kg
DB 20
ou
DB 22
Sonde e.c.s. pour DIEMATIC Delta
1 Colis
220 x 180 x 25 mm
0,2 kg
DB 116 DB 116 DB 116 DB 116
1 Colis
1 Colis
690 x 690 x 1230 mm
690 x 690 x 1475 mm
101 kg
134 kg
BH 59
Panneau avant préparateur
1 Colis
665 x 665 x 100 mm
4 kg
Ensemble de liaison hydraulique
1 Colis
400 x 270 x 150 mm
6,5 kg
Préparateur e.c.s.
150 litres
250 litres
DE DIETRICH THERMIQUE
S.A.S. au capital social de 21 686 370 €
57, rue de la Gare - 67580 Mertzwiller
Tél. 03 88 80 27 00 - Fax 03 88 80 27 99
www.dedietrich.com
DR 14
DB 20
ou
DB 22
BH 59
BH 9
BH 9
BH 47
BH 47
BH 46
BH 46
BH 46
BH 46
9/10
10/11
9/10
10/11
356
393
395
432
07/04 – 9486 8915 indice B – 347.555.559 R.C.S. Strasbourg – La Société DE DIETRICH THERMIQUE, ayant le souci de la qualité de ses produits, cherche en permanence à les améliorer. Elle se réserve donc le droit, à tout moment de modifier les caractéristiques indiquées dans ce document – Imprimé en France – SAG+-Saverne
➩ GT 2100
Corps de chauffe livré assemblé

Feuillet technique GT 210

Transcription

Documents pareils

DEPANNAGE CONTRAT D`ENTRETIEN GAZ CONTRAT D

Descriptif type Guillot LRP – Unit gaz Caractéristiques standards

Le chauffage central au bois avec hydroaccumulation - Saint-Roch

T-Control Frankreich SB

CF INGENIERIE - NORSKE SKOG Œ MODIFICATION CHAUDIÈRE

commandes par internet

Chaudière murale gaz conventionnelle mixte instantanée

Attestation d`entretien - CHAUDIERE GAZ de 4 à 400kW - 1/2

Attestation d`entretien - CHAUDIERE FIOUL de 4 à 400kW

guide de choix rapide pour chauffage bois
