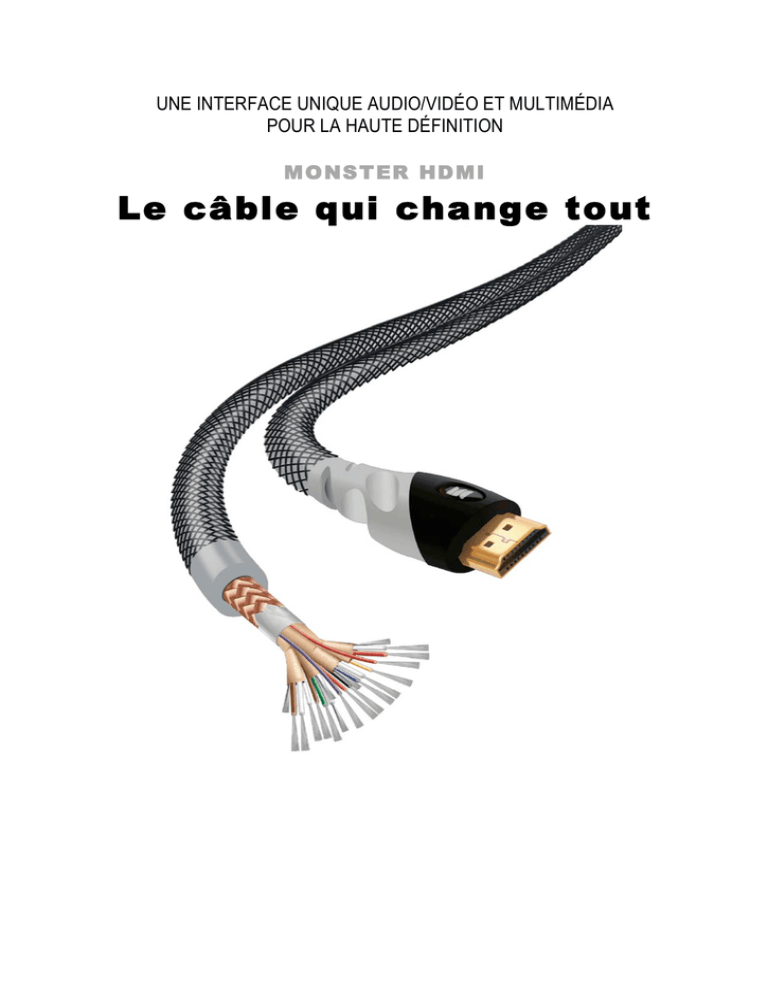

Le câble qui change tout

UNE INTERFACE UNIQUE AUDIO/VIDÉO ET MULTIMÉDIA
POUR LA HAUTE DÉFINITION
M ONSTER HD MI
Le câble qui change tout
SOMMAIRE
Pour accéder à un chapitre, cliquer sur son numéro de page
MONSTER HDMI : UNE TECHNOLOGIE D’AVANCE
P. 1
Le premier pas dans la course technologique à un transfert de contenu vidéo encore
meilleur et plus proche de la réalité, destiné aux équipements et formats d'affichage d'un
futur proche.
LE HDMI : UNE NORME TECHNOLOGIQUE TOUJOURS EN MOUVEMENT
P. 2
L’évolution des technologies pour les écrans, pour les nouvelles sources telles que le Bluray®, le HD DVD® ou la Playstation 3®, ainsi que pour les contenus, nécessitent des
technologies de câbles les plus avancées.
POURQUOI LES CÂBLES ACTUELS RISQUENT DE NE PLUS CONVENIR DEMAIN
P. 2
L’arrivée des nouveaux écrans exigera des débits toujours plus élevés pour supporter
l’augmentation du nombre de lignes, des taux de rafraîchissement plus rapides, toujours
plus de pixels…
ENTRE CONFUSION ET « FAUX-AMIS » : BIEN CHOISIR SON CÂBLE HDMI
P. 3
De la synchronisation et du rendu de la profondeur des couleurs aux formats audio sans
perte et aux taux de trames plus élevés, les différences entre câbles sont nombreuses.
ATTEINDRE LA PERFECTION : VERS L’ULTRA-HAUTE DÉFINITION ET AU-DELÀ
P. 4
Reproduire toutes les couleurs, la profondeur, la netteté et la fluidité des mouvements que
l'œil peut discerner. Avec le numérique, l’image et le son ne cessent de s’améliorer grâce
aux écrans et aux sources haute définition.
LE HDMI CHEZ SOI
P. 7
Avec les câbles Monster HDMI, des installations durables, performantes et…
économiquement avantageuses
MONSTER HDMI : SURPASSER LES EXIGENCES D’AUJOURD’HUI,
SATISFAIRE LES NORMES DE DEMAIN
P. 8
Des câbles haut de gamme conçus dès l’origine pour s’adapter à l’apparition des nouvelles
technologies.
COMMENT MONSTER FABRIQUE LES MEILLEURS CÂBLES HDMI
P. 10
Conducteurs surdimensionnés, blindage renforcé, diélectriques en mousse d’azote injectée,
gaine flexible résistante… des caractéristiques qui garantissent performance et durabilité.
DES PROCÉDURES DE TEST RIGOUREUSES
P. 13
La spécification HDMI n’indique pas tout ce qu'un câble peut faire. Les pertes ou les
parasites dus au scintillement, aux interférences RF et la capacité du câble à résister à la
déformation sont autant de facteurs à prendre en compte. Des équipements et procédés de
pointe décèlent les différences entre les câbles.
À QUOI RECONNAÎT-ON LES CÂBLES DE FAIBLE PERFORMANCE ?
P. 15
Bandes colorées, bruit, neige, stries, absence d’image… Comment résoudre de nombreux
cas de défauts inacceptables en remplaçant un câble générique par un câble Monster.
LES QUESTIONS QUE VOUS VOUS POSEZ…
P. 16
Les différences avec les autres câbles… Les garanties…
POURQUOI CHOISIR MONSTER HDMI ?
P. 18
La valeur économique de l’offre / Une promesse et des garanties / L’expérience Monster
Cable.
1
MONSTER HDMI™ : UNE TECHNOLOGIE D’AVANCE
Plus que jamais, en électronique, le numérique est au cœur
des attentes des consommateurs. Entre les lecteurs DVD, la
récente apparition des nouveaux formats DVD haute
®
définition HD DVD et Blu-ray Disc™ et la nouvelle
génération d'affichage 1080p, la quête d'une définition d'image toujours plus performante ne cesse de
croître.
C’est à cette quête sans précédent que répond la connectivité haut de gamme actuelle, le HDMI™
(High- Definition Multimedia Interface™ – Interface Multimédia Haute Définition) : fournir la résolution
vidéo la plus élevée possible – au format numérique – et fournir également la meilleure qualité audio
numérique possible. Un double défi qui, il y a à peine un an, nécessitait encore 9 câbles !
La technologie des câbles HDMI d'aujourd'hui n’est que le premier pas dans la course à un transfert
vidéo encore meilleur et plus proche de la réalité, destiné aux équipements et aux formats d'affichage
d'un futur proche. Et tandis que Monster et d'autres fabricants de câbles poursuivent leurs
développements, les normes ne cessent d’évoluer rapidement.
Le câble HDMI a connu des évolutions considérables, avec déjà 5 mises à niveau depuis le format
HDMI 1.0 d'origine en 2002. C’est le cas de la norme la plus récente, le HDMI 1.3 Catégorie 2. Celleci anticipe les technologies des équipements de demain, comme le « deep color » (une profondeur de
couleur au-delà de ce qui est disponible de nos jours), des taux de rafraîchissement plus élevés pour
une vidéo plus fluide, une résolution jusqu'à 1080p et au-delà… Et la capacité à afficher
l’impressionnante densité de pixels des ordinateurs multimédias pour le home-cinéma.
En fait, nombreux sont les câbles fabriqués en 2002 dont les spécifications sont déjà dépassées.
Depuis qu’a débuté cette course à des débits de transfert toujours plus élevés, l’audio/vidéo, et
particulièrement les câbles, vivent une période passionnante.
Monster est, depuis le tout début, l'un des leaders de la technologie des câbles HDMI. La
dernière génération fournit une résolution plus élevée, des couleurs plus profondes avec un plus
grand contraste et des noirs également plus profonds. Outre une qualité audio supérieure, des taux de
rafraîchissement plus élevés rendent encore plus fluides les mouvements, particulièrement pour les
jeux vidéo où les actions sont rapides.
Monster est également leader du HDMI dans le domaine de l'installation personnalisée. Nos
câbles offrent des performances élevées pour des longueurs parmi les plus importantes du marché et
ils sont équipés de connecteurs à très longue durée de vie. Ils s’adaptent facilement aux
configurations d’installation les plus complexes.
 Ce dossier fournit quelques aperçus sur les défis de fabrication des câbles HDMI hauteperformance. Il précise les différences existant entre les câbles HDMI et pointe quelques-uns
des problèmes dus aux câbles de basse qualité. Enfin, il rappelle l'objectif de Monster : offrir à
ses clients les câbles HDMI les plus performants possibles.
Revenir au sommaire
11
LE HDMI : UNE NORME TECHNOLOGIQUE TOUJOURS EN MOUVEMENT
HDMI signifie Interface Multimédia Haute Définition (High Definition Multimedia Interface)
C’est une norme de connectivité haute-performance créée en 2002 par les géants de l’audio/vidéo :
Sony, Hitachi, Thomson (RCA), Philips, Matsushita (Panasonic), Toshiba et Silicon Image.
Elle offre une solution de connexion entièrement numérique grâce à un seul câble permettant
d'obtenir les images les plus incroyables qu’on puisse voir, combinées à un son numérique sans
aucune compression.
Le changement rapide des normes HDMI (5 mises à jours depuis 2002) est dû aux avancées
technologiques des ordinateurs, écrans et sources, qui permettent aux consommateurs de vivre des
expériences vidéo toujours plus intenses. Et l’évolution des versions ne fait que refléter l'augmentation
en matière de capacité de données. De là ont découlé quelques unes des confusions concernant les
câbles HDMI.
La haute définition telle que nous la connaissons aujourd'hui progresse rapidement. Mais ce n'est rien
comparé à la vidéo de demain. La version la plus récente du HDMI représente en effet une super
autoroute de données pour des produits qui verront le jour dans un futur proche... Et la course a déjà
commencé !
Si le débit actuel est de 2,2 Gbps – un niveau déjà élevé comparé à la norme DVD à 0,81 Gbps –, il
reste cependant faible par rapport aux 10,2 Gbps et plus qu’exigeront les performances de la haute
définition de demain. Or, la génération précédente de câbles HDMI, développée pour satisfaire la
norme d'origine à 2,2 Gbps, n'est pas certifiée pour la nouvelle norme. Elle ne pourra donc pas fournir
l'intégralité de la bande passante requise pour les performances des nouveaux produits.
C’est pourquoi l’évolution des écrans (1080p, 1440p et plus), celle des nouvelles sources telles que le
®
®
®
Blu-ray , le HD DVD ou la Playstation 3 , de même que celle des contenus (comme les derniers
films HD en 1080p avec une profondeur de couleurs de 10 bits/12 bits et plus), nécessitent des
technologies de câbles les plus avancées qui soient.
 Avec le HDMI, la solution du câble unique simplifie le branchement des équipements
audio/vidéo.
POURQUOI LES CÂBLES ACTUELS RISQUENT DE NE PLUS CONVENIR DEMAIN
Aujourd’hui, la haute définition est en fait relativement basse (780p/1080i). Mais les nouveaux écrans
à 1080p nécessiteront de doubler le nombre de lignes et, donc, le nombre de données. Celui-ci
passera de 2,2 Gbps à 4,46 Gbps, soit un débit doublé par seconde ! Les câbles prévus pour du
1080i, risquent donc de ne pas supporter du 1080p, en particulier sur les grandes longueurs requises
pour l’installation des écrans muraux.
®
®
Côté couleur, le standard, aujourd’hui, est de 8 bits, mais le Blu-ray et le HD DVD afficheront des
couleurs en 12 et 16 bits, augmentant le débit à 6,6 et 8,8 Gbps !
Les taux de rafraîchissement des écrans augmenteront également pour renforcer la fluidité des
scènes d’actions et des jeux vidéo, comme on le voit déjà sur les ordinateurs (vous pouvez le vérifier
sur les réglages de votre ordinateur). Ces taux de rafraîchissement passeront de 50 Hz/s à 100 Hz,
nécessitant un débit de transfert de 12,2 Gbps. Les premiers câbles supportant ces nouvelles
spécifications sont déjà en vente.
Enfin, les écrans de demain afficheront encore davantage de pixels que le 1080p, jusqu’à 1440p et
au-delà. Ne serait-ce que parce que les consommateurs exigent des images toujours plus grandes,
plus claires et plus précises. Et le nombre de pixels augmente en parallèle avec le taux de débit.
Aujourd’hui, de tels écrans existent, mais pour les ordinateurs et les projecteurs professionnels
uniquement.
Revenir au sommaire
22
ENTRE CONFUSION ET « FAUX-AMIS », BIEN CHOISIR SON CÂBLE HDMI
En audio/vidéo, comme en informatique, où les versions de logiciels se succèdent les unes aux
autres, les niveaux de la haute définition ne sont pas tous les mêmes. Pour les câbles, c’est la même
chose ! Dans le HDMI, confusions et « faux-amis » sont nombreux.. Et si les prix diffèrent, c’est que
les câbles numériques haute définition ne sont pas tous identiques.
Faire reculer les limites des écrans pour une résolution, une netteté, une profondeur des couleurs
toujours plus élevées avec un son audio numérique encore meilleur… autant d’exigences en matière
de conception, de fabrication, de blindage, de durée de vie et de normes de contrôle qualité des
câbles HDMI par rapport aux générations précédentes.
Depuis le début du HDMI en 2002, de nouvelles spécifications de câbles sont introduites chaque
année pour suivre les améliorations techniques des écrans et des sources : HDMI 1.0, avec une
qualité de son standard, puis HDMI 1.1, 1.2, 1.2a… pour arriver aujourd’hui au HDMI 1.3 Catégorie 1
et Catégorie 2. Chaque révision nécessite un câble de meilleure qualité pour profiter pleinement des
améliorations technologiques qui apportent aux consommateurs davantage de performances et de
fonctionnalités.
Mais, comme pour les logiciels informatiques, la comptabilité des câbles HDMI est toujours
ascendante. Alors qu'un câble HDMI 1.3 Catégorie 2 fera tout ce qu'un câble HDMI 1.0 peut faire, la
réciproque n'est pas vraie. Les premiers câbles HDMI ne peuvent exploiter l'intégralité des
technologies en matière de couleurs, de netteté, de résolution et de performances audio qu’offrent les
sources vidéo et les téléviseurs les plus récents.
Par ailleurs, les forums du Web grouillent de problèmes liés aux câbles HDMI. Ceux-ci engendrent
plus de confusions que n'importe quel type de connectique : normes de câbles et de composants
différentes, problèmes de compatibilité, fausses informations sur la qualité et la performance des
câbles HDMI… Alors que se multiplient les sources offrant de plus grandes fréquences de balayage et
®
des profondeurs de couleurs optimisées, comme la PlayStation 3 , les câbles traditionnels se révèlent
souvent faibles en performances. De la synchronisation (lip sync) et du rendu de profondeur des
couleurs (en milliards de couleurs au lieu de millions) aux formats audio sans perte, en passant par
des taux de trames plus élevés (synonymes de vidéo plus fluide et plus vivante), les différences entre
câbles sont nombreuses. De plus, la performance des câbles, surtout sur de grandes longueurs,
dégrade la qualité de l'image.
Enfin, les malfaçons, voire les contrefaçons, sont également nombreuses sur le marché. Trop de soidisant câbles HDMI ne sont pas conformes aux spécifications HDMI. Le fait qu'un câble porte le logo
HDMI ne signifie pas nécessairement qu'il s'agisse d'un câble HDMI.
 Les capacités du HDMI sont impressionnantes… pour autant qu’elles soient bien exploitées
et que soient évités confusion et faux amis. Il est important de savoir quelles capacités du
HDMI correspondent le mieux à l’évolution des normes de la haute définition en audio/vidéo.
Revenir au sommaire
33
ATTEINDRE LA PERFECTION : VERS L’ULTRA-HAUTE DÉFINITION ET AU-DELÀ
 Reproduire toutes les couleurs, la profondeur, la netteté et la fluidité des mouvements que
l'œil peut discerner. Avec le numérique, l’image et le son ne cessent de s’améliorer grâce aux
écrans et aux sources haute définition.
I.
De la vidéo standard à la haute définition
• Disponible par la connexion vidéo en composantes, le balayage progressif a introduit un
débit de 0,81 Gbps à une fréquence de 50 Hz avec une profondeur de couleurs de 8 bits.
II. Du balayage progressif à définition standard à la haute définition d'aujourd'hui.
• Connus sous le nom de 720p (progressif) ou 1080i (entrelacé), tous deux sont considérés
haute définition. Le débit passe de 0,81 Gbps à la haute définition à 2,23 Gbps, soit une
augmentation de près de trois fois de la quantité de données par seconde.
•
Apparition de la connexion numérique unique, HDMI 1.0 avec un son de qualité standard
III. De la haute définition à la plus haute définition – 1080p et plus
• De nombreux fabricants possèdent leur propre mention pour la définir : True HD, Full HD
• Le débit est doublé à 4,46 Gbps. De nombreux câbles ne se montrent pas à la hauteur, en
particulier sur les grandes longueurs.
• Apparition d'une nouvelle spécification HDMI – 1.2 et 1.2a –, qui introduit également la
capacité des SACD et DVD-Audio haute qualité à huit canaux 192 kHz/24 bits. Une
incroyable quantité de données transitant par un même câble !
• Les câbles HDMI Monster d'origine répondent facilement à cette nouvelle norme. Ainsi, un
un câble HDMI Monster de 15 m acheté auparavant fonctionne à 1080i ou en 1080p intégral.
IV. De la plus haute définition à l’ultra-haute définition.
• L'objectif est d'approcher toutes les nuances de contraste et de couleur que l'œil peut
discerner, donc une quantité encore plus incroyable de données. Les écrans actuels sont en
couleurs 8 bits avec 256 nuances de gris et affichent jusqu'à 16,7 millions de couleurs.
• Les écrans de pointe affichent des couleurs à 10 et 12 bits et étendent les niveaux de gris à
1024 et 4096. Avec 10 bits, le nombre de couleurs possibles augmente jusqu'à 1,1 milliard,
tandis qu'avec 12 bits, il passe à 68,7 milliards, fournissant des couleurs plus fidèles, des
ratios de contraste améliorés et une réduction des bandes de couleur. C’est le « Deep
Color » qui nécessite une technologie avancée pour la fabrication des câbles, en particulier
pour les grandes longueurs.
®
®
• Les lecteurs Blu-ray Disc™ et HD DVD et la PlayStation 3 offrent cette capacité de
couleurs. Mais celle-ci requiert le passage d'encore plus de données à travers le même
câble : de 4,46 Gbps à 6,68 Gbps ! Si le câble ne peut pas fournir cette bande passante,
l’image affiche des défauts évidents.
• Pour répondre aux nouvelles avancées technologiques en matière de couleurs, une nouvelle
spécification est créée : le HDMI 1.3. Pour rendre les choses encore plus confuses, il existe
DEUX versions du HDMI 1.3, Catégorie 1 et Catégorie 2. La Catégorie 2 affiche des
spécifications de bande passante beaucoup plus élevées afin de supporter l'ensemble des
fonctionnalités disponibles.
V. Au-delà de l'ultra-haute définition
• En plus de la profondeur des couleurs, il s’agit de minimiser les défauts numériques des
mouvements rapides. Pour cela, des taux de rafraîchissement plus élevés sont sur le point
d'apparaître : la fréquence d'image à 50 Hz d'aujourd'hui ne sera plus adaptée demain. Elle
bondira 100 Hz l'année prochaine, ce qui signifie que la quantité de données par seconde
sera à nouveau doublée.
®
• Le son s'améliore une fois de plus avec les qualités de son Dolby True HD et DTS HD™
Master Audio.
• Les câbles requièrent une bande passante qui est plus de deux fois celle de la dernière
norme, à 6,68 Giga bits/s. Elle passe actuellement à 10,2 Gbps, toujours via un unique
câble !
Le tableau page suivante résume les capacités des câbles HTMI au regard de l’évolution des normes
audio/vidéo.
Revenir au sommaire
44
ÉVOLUTION COMPARÉE DE LA HAUTE DÉFINITION ET DES NORMES HDMI
Niveaux de
définitions
Vidéo
standard
Profondeur de
couleurs
Fréquence de
balayage
Résolution du
signal
Débit/Bande
passante
Normes HDMI
Haute définition (HD)
standard
Haute Définition
(aujourd’hui)
Très Haute Définition
(True HD, Full HD…)
8 bits  256 nuances de gris, 16,7 millions de couleurs
Ultra-Haute Définition
(True HD, Full HD…)
• 10 bits  1024 nuances de gris, 10 milliards de couleurs
• 12 bits  4096 nuances de gris, 68,7 milliards de couleurs (« Deep Color »)
50 Hz
•
Balayage progressif
0,81 Gbps
(27 MHz)
•
•
Balayage 720 p (progressif)
ou 1080i (entrelacé)
2,23 Gbps
(74,25 MHz)
HDMI 1.0
Spécification initiale (2002)
Qualité de son standard
HDMI 1.1
Au delà de l’Ultra-Haute Définition
100 Hz
Balayage 1080p et +
4,46 Gbps
(148,5 MHz)
HDMI 1.2 et 1.2a
Ajout capacité SACD et DVD-Audio hautequalité à huit canaux 192 kHz/24 bits
Permission pour les applications PC de
n'utiliser que l'espace de couleur RGB
Ajout de la prise en charge DVD Capacité basse tension (sources AC
Audio
couplées) des PC
6,68 Gbps
(222,75,MHz)
HDMI 1.3
Catégories 1 et 2
Augmentation de la bande passante à
10,2 Gbps (340 MHz)
Offre une capacité des couleurs en 16
bits, de meilleurs taux de
rafraîchissement (par exemple, 100 Hz),
capacité des résolutions 1440p/WQXGA
Prise en charge de la norme d'espace
couleur xvYCC
Ajout des fonctionnalités pour corriger
automatiquement la synchronisation
audio/vidéo (lip sync)
10,2 Gbps et plus
Futurs normes HDMI
en développement
 Bonne nouvelle ! Monster
propose déjà d’aller au-delà
de 10,2 Gbps, en vue d’offrir à
ses clients le nec plus ultra en
matière de performances de
câbles et afin d’être prêt à
accueillir les écrans de
demain qui disposeront d'une
définition encore plus élevée.
Ajout mini connecteur
Ajout de la prise en charge des normes
Dolby TrueHD et DTS-HD Master Audio
Source : IDC, 2006
Revenir au sommaire
55
Toutes les hautes définitions ne se valent pas
Les spécifications de bande passante augmentent pour la HD
Combinaisons de signal HDMI
Application
Résolution Profondeur de Fréquence d'image Bande passante
du signal
couleur
requise
Lecteur DVD ou console de jeu
480p
Boîtier décodeur HD
480p
Playstation 3
®
HD DVD/Blu-ray
®
8 bits
50 Hz
720p/1080i 8 bits
50 Hz
1080p
1080p
8 bits 12 bits
50 Hz
50 Hz
1080p
8 bits
50 Hz
1080p
12 bits
50 Hz
0,81 Gbps (27
MHz)
2,23 Gbps (74,25
MHz)
4,46 Gbps (148,5
MHz)
6,68 Gbps
(222,75 MHz)
4,46 Gbps (148,5
MHz)
6,68 Gbps
(222,75 MHz)
Source : IDC, 2006
Qu'en est-il de la performance du câble ?
De 0,81 Gbps pour les lecteurs DVD à 6,68 Gbps pour le HD DVD et le Blu-Ray DVD
Le graphique ci-dessous montre certaines des spécifications de débit pour le câble HDMI au fur et à
mesure de l'évolution de la technologie.
Revenir au sommaire
66
LE HDMI CHEZ SOI
Des écrans plus larges, des densités de pixels plus importantes
Avec l’augmentation de la taille des écrans (des écrans supérieurs à 1,50 m deviennent monnaie
courante) et des projecteurs toujours plus puissants, les imperfections de l’image sur les couleurs et
les contours deviennent plus évidentes, tandis que des taux de rafraîchissement à 50 Hz accentuent
les défauts de fluidité des mouvements.
Par ailleurs, alors que le 1080p commence tout juste à prendre sa place, il est déjà
question de niveaux de densité de pixels plus importants (1440p et plus) pour les
écrans d'ordinateurs, augmentant encore les exigences en termes de transfert de
données pour les câbles HDMI. Avec de tels écrans et les progrès de la vidéo et de la
photo numériques, il est sûr que les exigences en matière de fréquence de balayage et de « deep
color » augmenteront d’autant. Des couleurs en 24 et 48 bits seront la norme et ces importants flux de
données devront transiter dans un même petit câble HDMI
Des installations personnalisées souvent synonymes de contraintes élevées
Accrochés au mur, les écrans plats de dernière génération conduisent à placer les équipements hors
de vue et exigent beaucoup des performances des câbles HDMI. Fini les meubles TV dans lesquels le
décodeur audio/vidéo et les boîtiers câble et satellite se trouvaient sous le téléviseur. Aujourd'hui, il
n'est pas rare de trouver des équipements vidéo situés à 10, 15 ou 20 mètres du téléviseur…
Ce sera également le cas pour les futurs écrans d’ordinateurs multimédia paramétrés pour la haute définition.
Malgré ces grandes longueurs, les câbles devront se faire les plus discrets possibles sans que leur
performance en soit altérée. Malheureusement, tous les câbles HDMI n'ont pas été conçus dans ce
but et leurs performances sur les longues distances se révèlent insuffisantes.
Il en va de même pour leur aptitude à résister aux contraintes qu’ils subissent
(torsions, étirages, écrasement…) lorsqu’il faut les tirer à travers des cloisons, les
encastrer dans les murs ou les camoufler derrière des meubles ou des supports. Et,
une fois mis en place dans un mur, par exemple, rien de plus déplaisant que d’avoir à
retirer un câble à cause d'une bande passante insuffisante ou d’une mauvaise qualité de l'image…
Avec les câbles Monster HDMI, des installations durables, performantes et… économiquement
avantageuses
La technologie Monster autorise des longueurs de câbles parmi les plus importantes actuellement
disponibles, avec des performances de 1080p sur des longueurs de 15 et 20 mètres, sans
amplificateur. Des longueurs largement supérieures sont également possibles à l’aide de réseaux
d'équilibrage constitués de câbles spéciaux Monster. Même sur de telles distances, les conducteurs
plus grands, les techniques d'enroulement spécifiques et les diélectriques à faible perte conservent
aux câbles Monster HDMI toutes leurs performances.
Les câbles Monster HDMI sont également conçus pour résister aux mauvais traitements que de
nombreux installateurs leur font subir. La robustesse des connecteurs, les conducteurs
surdimensionnés et les gaines maillées empêchent qu’ils se détériorent et garantissent leur
performance dans le temps. Mieux encore : les câbles Monster HDMI sont classés CL-3 et peuvent
ainsi être encastrés dans les murs tout en satisfaisant les critères de sécurité incendie, indispensables
pour les écrans plats accrochés au mur.
L'installation personnalisée d’écrans plats ou de projecteurs inclue généralement la pose de câbles
haute définition. Pourtant, cela revient beaucoup plus cher d'avoir à désinstaller un câble bon marché
que d'installer, dès le départ, le bon câble.
L’installation personnalisée, par un professionnel, d'un câblage Monster correctement conçu et testé,
reste d’un coût modéré. Elle garantit la meilleure performance possible du câble en étant sûr que, s'il
survient un problème de qualité d'image, celui-ci ne sera pas dû au câble.
 La conception des câbles Monster HDMI facilite leur intégration à proximité ou à distance
des équipements audio/vidéo. Sans risque de dégradations dues aux contraintes d’installation
et en conservant la totalité de leurs performances.
Revenir au sommaire
77
MONSTER HDMI : SURPASSER LES EXIGENCES D’AUJOURD’HUI, SATISFAIRE LES
NORMES DE DEMAIN
Alors que certains essayent encore de comprendre le concept de vidéo composante et de DVI, sont
déjà apparues non pas une mais bien CINQ normes HDMI ! Et tandis que les différences de
spécifications des câbles HDMI et leurs technologies ne cessent d’évoluer, les matériels source, les
écrans et les normes HDMI elles-mêmes, progressent à un rythme insensé.
La technologie Monster s’investit pleinement dans l’élaboration de futures définitions encore plus
« hautes ». Au contraire de certains câbles HDMI tout juste bons à satisfaire les normes HD d'origine,
Monster ne se limite pas à celles-ci. De même qu'un mince câble d'enceinte de taille 16 ne suffisait
pas à l’époque du premier câble Monster, Monster Cable, fort de ses presque 30 ans d’expérience, a
relevé le défi de toujours surpasser l’évolution des normes HDMI.
Des câbles HDMI spécifiques pour des besoins spécifiques
Avec les importants flux données transférés sur de grandes longueurs, les pertes du câble et de
données, ainsi que les erreurs de « jitter », représentent la plupart des problèmes rencontrés. À la
différence d'autres formats numériques, le HDMI ne dispose pas de correcteurs d'erreurs, de sorte
qu'une fois que des données ont été dégradées ou que le phasage du signal est décalé, il n'y a aucun
moyen d'y remédier.
Monster propose une gamme complète de câbles HDMI satisfaisant le meilleur ratio prixperformances en fonction des exigences des utilisateurs. C'est pourquoi Monster fabrique 18 sortes
®
de câbles différents pour le HDMI : du câble Home Serie aux interconnexions home-cinéma, en
®
passant par les câbles MSeries plaqués argent couramment utilisés avec des écrans 1080p de
pointe, jusqu’aux câbles haut de gamme pour projecteurs Runco grand écran. Tous ces câbles sont
torsadés de manière spécifique ; ils sont dotés de diélectriques en mousse d’azote injectée, de
conducteurs de grande taille et d’un connecteur spécialement conçu pour conserver une intégrité
parfaite lors de l'installation.
Nous fabriquons également des câbles HDMI minces et en courtes longueurs pour les écrans plats de
petite taille, afin de pouvoir les tirer facilement à travers les supports des téléviseurs. Ces écrans sont
par ailleurs suffisamment petits pour que les défauts transitant par ces câbles de qualité moindre
restent imperceptibles..
Enfin, nos câbles haut de gamme sont conçus dès l’origine pour s’adapter à l’apparition de nouvelles
technologies et éviter ainsi d’être remplacés. Nous offrons en outre leur mise à niveau gratuite vers
les futures versions du HDMI.
 Afin de suivre en douceur les évolutions de la HDTV, Monster recommande TOUJOURS à
ses clients d'acheter DÈS LE DÉPART le meilleur câble qu’ils puissent s’offrir. Un câble conçu
pour surpasser les exigences d'aujourd'hui et satisfaire celles de demain. Un câble pour être
sûr que les problèmes éventuellement rencontrés – comme la compatibilité entre deux
équipements HD – ne seront jamais dus au câble lui-même !
Revenir au sommaire
88
Le témoignage d’un expert mondial reconnu en affichage vidéo
« Joel Silver a recommandé un plasma Runco. Nous lui avons dit qu'il était défectueux, car nous avions vu la
formation de micro-blocs verts et il nous a répondu qu'il s'agissait d'une interconnexion défectueuse ! Nous
sommes des ingénieurs vidéo. Nous ne nous attendions pas à ce que des câbles numériques créent des défauts.
Les câbles numériques sont bons ou non. Il nous a dit que le câble Monster ISF éliminerait les parasites vidéo et
c'est exactement ce qui s'est passé ! Le Runco est à présent magnifique, comme prévu ! Merci, Monster Cable ! »
Jeff Murray, directeur de Home Theater Engineering, Sencore, Inc.
Revenir au sommaire
99
COMMENT MONSTER FABRIQUE LES MEILLEURS CÂBLES HDMI
L’énorme quantité de données devant transiter dans un câble Monster pour HDMI exige une
conception et une fabrication adaptées.
1)
2)
3)
4)
5)
6)
7)
8)
Les conducteurs internes doivent être exactement de la même longueur et exactement à la
même distance l'un de l'autre sur toute la longueur du câble.
Les conducteurs sont surdimensionnés pour améliorer le débit du signal.
Le soudage et l'intégrité du connecteur sont tous deux importants : toute erreur sur le
connecteur entraînerait des parasites dans le flux de données.
Le blindage est essentiel, car le câble fonctionne à des fréquences très élevées. Les connecteurs
Monster HDMI sont en cours de brevetage et sont spécialement conçus avec une coque
métallique robuste soudée directement sur le réducteur de tension. Tout mauvais traitement de la
part de l'installateur n'aura aucun effet sur la qualité de la connexion.
La conception des câbles HDMI haut de gamme comprend une gaine tressée pour éviter toute
déformation du câble lorsqu'il est tiré, coudé et souvent malmené pour être encastré dans un
mur. Les pincements et les détériorations des conducteurs peuvent provoquer des interruptions
de données susceptibles de diminuer la qualité de l'image et du son ou de les interrompre.
Les diélectriques conçus par Monster participent directement à la performance en minimisant les
variations de phase du signal numérique à travers le câble. Résultat : moins de pertes le long du
câble et la possibilité de tirer des câbles sur de plus longues distances.
®
La technologie des câbles HDMI haut de gamme MSeries utilise un revêtement en argent pour
mieux conduire les fréquences élevées et augmenter la bande passante totale.
Enfin, la qualité de chaque câble est testée à 100% pour garantir la connexion de la meilleure
qualité possible lors d’un branchement à un équipement haute définition.
Revenir au sommaire
10
10
88
Revenir au sommaire
11
11
 Monster HDMI repousse les limites de l’innovation technologique en matière de câble HDMI,
y compris concernant l'augmentation de la bande passante et la durabilité, afin d'offrir à ses
clients des câbles qui tiendront les promesses d'une qualité d'image HDMI intégrale.
Revenir au sommaire
12
12
88
DES PROCÉDURES DE TEST RIGOUREUSES
Les procédures de test des performances des câbles HDMI ne sont pas uniquement visuelles. Elles
font appel à des équipements et à des méthodologies spécifiques mis au point par Silicon Image, l'un
des fondateurs du HDMI.
Les normes de tests elles-mêmes sont récentes et très peu de laboratoires possèdent l'équipement
permettant de les appliquer. Des tests visuels superficiels, sans équipements ni procédés appropriés,
ne peuvent en effet déceler les différences entre les câbles.
EYE PATTERN TEST : analyse des variations temporelles (largeur) et d’amplitude (ouverture) d’un flux
binaire. Le diagramme idéal ressemble à la forme de l’œil humain.
Monster effectue toujours ses tests dans les règles de l'art. Ainsi, nous avons découvert que les
performances des câbles HDMI varient de façon importante et que de nombreux câbles vendus ne
répondent pas aux spécifications de la norme. Souvent, la dégradation de l'image et les défauts
attribués aux écrans et aux sources sont en réalité dus aux faibles performances du câble.
Certains des tests illustrés ci-dessous montrent Monster pour HDMI comparé à un câble HDMI
générique. Notez le nombre d'erreurs dans le test du diagramme de l'œil.
Monster teste la qualité de 100 % de ses câbles HDMI afin d’en garantir le fonctionnement à l’achat.
De plus, nous effectuons des tests de durabilité, de torsion et de résistance à l'arrachage sur les
connecteurs, de la même manière qu'un installateur le ferait, pour nous assurer que l'intégrité du
signal est conservée.
Revenir au sommaire
13
13
88
Revenir au sommaire
14
14
88
A QUOI RECONNAÎT-ON LES CÂBLES DE FAIBLE PERFORMANCE ?
Les défauts vidéo générés par le câble peuvent être de simples bandes colorées (perte des nuances
de couleur), une perte de pixels, l’apparition intermittente de pixels colorés, une diminution de la
qualité des couleurs ou une « solarisation », lorsque les nuances de couleurs ne sont pas reproduites
avec précision.
Dans les cas graves, on trouvera du bruit et de la neige et des stries qui défileront rapidement sur
l'écran. Pire encore, l'image sera complètement masquée. Nos clients nous ont signalé de nombreux
cas de faible qualité d'image qui ont été résolus en remplaçant leur câble générique par un câble
Monster. Dans le domaine du son haute-performance, quand il est possible d'avoir huit canaux de 192
Hz/24 bits, la qualité du son peut être détériorée en raison du « jitter ».
Revenir au sommaire
15
15
88
LES QUESTIONS QUE VOUS VOUS POSEZ…
Est-ce que tous les câbles HDMI ne se valent pas ? Après tout, il ne s’agit que de « 0 » et de
« 1 »…
Avec l’arrivée d’écrans haute-définition, par exemple en 1080p, et des sources telles que la
PlayStation® 3, les taux de transfert de données ont triplé en un an. Des câbles qui convenaient pour
les standards d’origine de la haute-définition risquent de ne plus correspondre aux nouveaux
standards d’aujourd’hui. Et surtout de demain. Silicon Image – co-fondateur du HDMI – a donc mis en
œuvre plusieurs révisions successives pour les spécifications des câbles HDMI.
Tous les câbles HDMI ne se valent donc pas. Mais vous trouverez toujours chez Monster des câbles
haute-performance dont la conception dépasse les spécifications actuelles.
Quel intérêt d’acheter un câble Monster plutôt qu’un autre modèle moins cher ?
Monster est le chef de file mondial pour les câbles haute-performance et leader pour la technologie
HDMI. Tous nos produits surpassent les spécifications actuelles, ce qui fait que lorsque les écrans et
les composants évoluent, il n’est pas nécessaire de changer de câbles.
Les câbles Monster HDMI sont également plus résistants et mieux blindés. Leurs connecteurs hautequalité et leur triple blndage protègent les conducteurs en toutes circonstances, le signal étant très
sensible à la technologie de construction employée.
Avec Monster Cable, vous profitez pleinement de toute la performance dans laquelle vous avez investi
pour votre home-cinéma ou votre téléviseur.
Qu’est-ce qui est important dans un câble HDMI ?
•
La construction et le blindage. Les câbles Monster HDMI présentent une construction très
particulière avec une longueur très précise de câbles dans tous les conducteurs et un diélectrique
à très faible perte. Notre procédé spécial d’enroulement Quad Helix, combiné avec un isolant à
l’azote infusé et des constantes diélectriques extrêmement basses (synonymes de faibles pertes),
rendent le blindage et les connecteurs de nos câbles largement supérieurs à ceux qui n’utilisent
qu’un simple blindage par feuillard.
•
La durabilité. La coque rigide de nos connecteurs est directement soudée au réducteur de tension
haute-résistance, de façon à ce que les câbles conservent leurs performances même si on tire sur
les connecteurs ou qu’on les manipule. La gaine tressée souple des câbles THX Ultra les protège
de toute déformation qui serait susceptible de dégrader leurs performances.
Est-ce que Monster Cable garantit la performance de ses câbles ?
Monster offre une garantie à vie sur tous ses câbles HDMI.
Monster fabrique des câbles offrant la plus haute performance possible de façon à toujours dépasser
les améliorations en cours de la haute définition, tant pour la TV que pour les sources. En choisissant
ces câbles, vous avez la garantie d’optimiser la performance de votre matériel, aujourd’hui comme
demain.
Quelles différences y a-t-il entre un câble Monster HDMI et les autres ?
Selon les gammes de prix, Monster utilise des techniques de fabrication ultra précises qui mettent en
œuvre des diélectriques de très haute qualité, synonymes de performance maximales. Et nous
veillons à toujours dépasser les spécifications les plus récentes, de sorte que vos câbles supporteront
toujours les évolutions futures. Enfin, Monster fabrique des câbles faits pour durer, dont les
performances restent garanties longtemps après qu’ils ont été manipulés et installés.
Revenir au sommaire
16
16
88
Est-ce que Monster HDMI concerne aussi bien l’audio que la vidéo ?
Monster HDMI c’est aussi un incroyable câble audio qui vaut largement son prix. Il accepte jusqu’à 8
canaux de 192/24 (qualité audio DVD). Un « plus » indiscutable pour les futurs équipements
audio/vidéo qui profiteront pleinement d’une telle capacité.
Qu’en est-il exactement des différentes versions du HDMI ?
Depuis les débuts du HDMI, en 2002, cinq versions successives de câbles ont été développées, à
l’image de ce qui se fait en informatique. D’abord le HDMI 1.0, puis le HDMI 1.2, à présent le HDMI
1.3 Catégorie 1 et Catégorie 2. Chaque nouvelle version apporte des caractéristiques et des
performances étendues mais requiert aussi une largeur de bande et une vitesse accrues pour le
transfert du signal. Nos produits sont toujours en avance de phase sur les spécifications les plus
récentes.
À quoi reconnaît-on un câble de mauvaise qualité ?
En fonction de la source et d’écran, par exemple, on constate qu’il manque des pixels, que la
profondeur de couleur est trop faible, qu’il y a du « grain » et du scintillement qui ressemblent à des
interférences, ou encore que des stries traversent l’écran. Et si le câble n’est pas conçu pour
supporter le surcroît de capacité qu’exige un nouveau composant HDMI, on risque de ne plus avoir
d’image ou de son du tout…
Revenir au sommaire
17
88
POURQUOI CHOISIR MONSTER HDMI ?
 La valeur économique de l’offre Monster
Lors de l’achat d’un câble, il convient de comparer les avantages d'un câble Monster avec le coût d’un
home cinéma ou d’un écran plat. L’expérience et la satisfaction de nos clients prouvent qu’il est justifié
d’investir 10 à 15% du prix d'achat dans un câble haute-performance.
Monster fait profiter l’utilisateur de TOUTE la performance de son système audio/vidéo. Et l’utilisateur
est sûr que jamais son câble n’en sera le maillon faible.
Pour certains, les différences visuelles sont minimes. Pour d'autres elles sont importantes, selon les
sources ou la taille et la qualité de l'écran. Si nos produits anticipent dès aujourd’hui les attentes de
demain, c’est que nos clients nous ont toujours réclamé une technologie d’avance.
 Une promesse et des garanties
Nous veillerons toujours à fabriquer les meilleurs câbles possibles, sans jamais accepter que les
normes en cours brident notre innovation. Avec plus de 300 brevets de câbles et de connecteurs
déposés au cours de presque 30 années d’une production de qualité, Monster a choisi d’être
systématiquement à la pointe de la technologie.
Monster s'engage à être le leader de la norme HDMI. Pour que notre ingénierie, nos méthodes de
test, notre fabrication méticuleuse et la rigueur de nos contrôles qualité profitent avant tout et toujours
à nos clients. Nous croyons en effet que leurs exigences de qualité et la performance de leur
installation audio/vidéo méritent les câbles Monster HDMI.
Si un câble ne fonctionne pas dans la période de sa durée de vie, nous le remplaçons à nos frais.
Pour nos câbles haut de gamme, nous offrons même une mise à niveau gratuite vers la technologie
de câble la plus récente, au cas où une nouvelle avancée technologique des composants dépasserait
les capacités de nos câbles.
C’est cela, l'engagement Qualité Monster.
 L’expérience Monster Cable HDMI
Un image la plus nette qui soit, des couleurs les plus profondes, le meilleur du son numérique haute
résolution et l'assurance que nos câbles répondent aux exigences d’aujourd’hui, comme à celles de
demain… autant de raisons de choisir les câbles Monster HDMI.
Pour ceux qui n'ont pas besoin de performances maximales mais qui souhaitent cependant
expérimenter la qualité Monster, nous proposons des câbles à tous les niveaux de performance et de
prix.
Enfin, les vendeurs-conseil chez nos détaillants aident nos clients à choisir le câble Monster HDMI qui
convient exactement à leur système et à leurs préférences.
 Si vous nous avez lus jusque là, nous vous en remercions « Monstrueusement ». Avec un
peu de chance, nous vous avons aidé à rendre la situation du HDMI, auparavant confuse, aussi
claire que la qualité d’image et de sons que nos clients ont déjà découverte. Et que vous
découvrirez peut-être vous-même bientôt.
©
Monster Cable Products, inc. Tous droits réservés. Monster, le logo Monster, Monster Cable, le logo Monster Cable, Monster
FlatScreen, MSeries et Duraflex sont des marques déposées ou commerciales de Monster Cable Products, Inc. ou de ses
filiales aux États-Unis et dans d'autres pays. ISF, le logo ISF et Imaging Science Foundation sont des marques déposées de
l'Imaging Science Foundation, Inc. HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques déposées ou
commerciales de HDMI Licensing LLC. Tous les autres noms de société et de produits peuvent être des marques déposées de
leurs sociétés respectives.
Revenir au sommaire
1818
88
