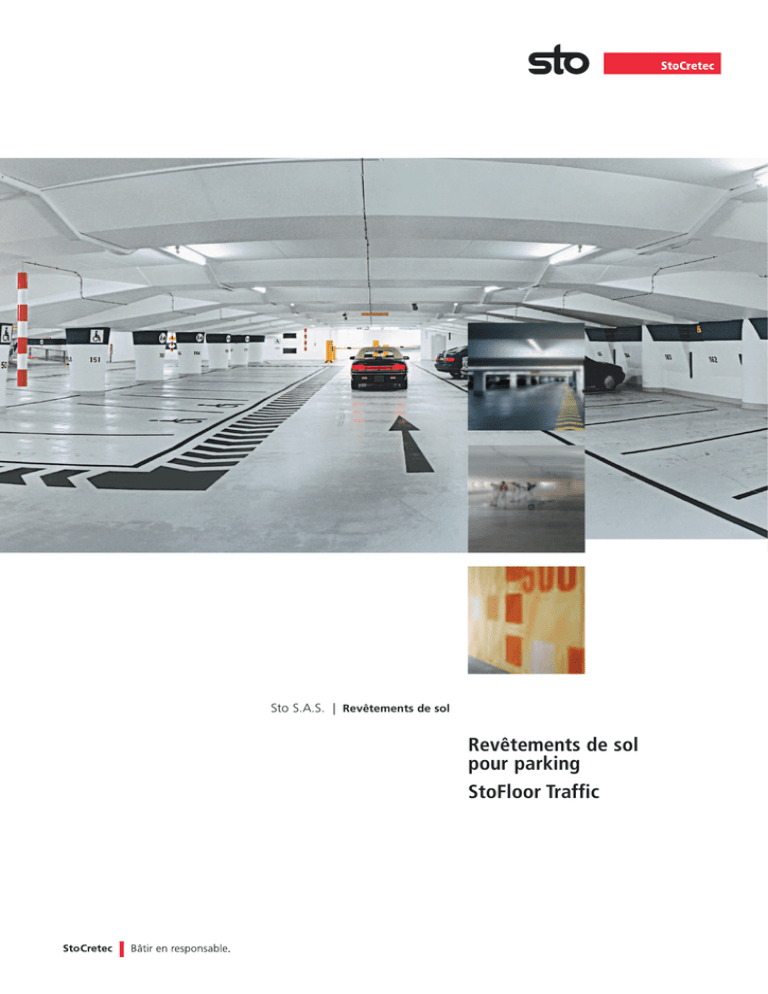

Systèmes de revêtements de sol pour parking

Sto S.A.S. | Revêtements de sol
Revêtements de sol
pour parking
StoFloor Traffic
Les informations contenues dans ce document correspondent à l’état de nos connaissances à sa date de parution. Elles sont fondées sur notre expérience et sur les travaux de nos
laboratoires et service de recherche. Ces informations sont complémentaires à nos instructions de mise en œuvre et à nos fiches techniques. En raison des différentes techniques d’application
et des utilisations diverses ces informations sont sans engagement de notre part : nous ne saurions notamment assumer une responsabilité générale du simple fait de l'utilisation et de la mise
en œuvre de nos produits. Nous travaillons en permanence au développement et à l'amélioration de nos produits et systèmes. Nous nous réservons donc le droit de procéder à des
modifications que ce soit pour des raisons techniques ou légales. Notre site Internet ou votre conseiller sto, vous permettrons d’avoir les informations techniques les plus récentes.
Cette édition annule et remplace la précédente, et perd sa validité dès la parution d'une nouvelle édition.
2
Sommaire l Revêtements de sol pour parking
Page 5 I Systèmes de revêtements
de sol pour parking
Page 5 I Préliminaire à la mise
en œuvre d’un revêtement
de sol pour parking
Pages 6-9 I Systèmes TrafficEco,
Classic, Plus, Pro
Page 10 I Produits de compléments
aux revêtements de sol
Page 11 I Références
3
Revêtements de sol pour parking | Systèmes de revêtement de sol pour parking
StoCretec :
Systèmes de revêtements de sol pour parking
Les revêtements de sol industriel doivent présenter des caractéristiques et des performances en accord
avec les exigences du chantier et la destination des locaux.
StoCretec vous propose des systèmes de revêtements de sol spécialement adaptés et conçus pour vos parkings.
Le parking :
des exigences de performances
pour la protection des bétons.
Le parking présente une grande variété tant dans ses
dimensions, sa construction (aérienne ou souterraine)
que pour ces exigences mécaniques (véhicule léger
ou poids lourds).
Le manque de places de stationnement dans les villes,
incite à la construction de parking de plus en plus
nombreux que ce soient pour les habitations
collectives, les bureaux, mais aussi les aéroports,
les galeries marchandes… .
De plus, les parkings existants font l’objet d’une
rénovation afin d’attirer les utilisateurs sur un lieu plus
design et plus sécurisé.
Dans le passé, le béton utilisé pour la construction
des parkings n’a fait l’objet d’aucune protection.
Or, les sollicitations mécaniques et chimiques du béton
armé dans un parking sont très élevées.
En effet, l’eau et les sels de déverglaçage en hiver
amenés par les véhicules ainsi que la concentration
en CO2 élevée due aux gaz résiduels agressent
le béton et ceci d’autant plus que les sols béton sont
soumis à des vibrations provoquant de fines fissures
par lesquelles s’infiltrent les polluants chimiques
encore plus facilement.
C’est pourquoi StoCretec vous propose différents systèmes de revêtements de sols de parking
afin de répondre au mieux à vos exigences tant techniques qu’esthétiques.
4
Préliminaire à la mise en œuvre d’un revêtement de sol pour parking l Revêtements de sol pour parking
Préliminaire à la mise en œuvre d’un revêtement de sol pour parking
Pour des sols neufs ou en rénovation
Préparation de sols
• Grenaillage systématique.
• Suppression des graisses et tâches d’huile, soit par un
agent nettoyant approprié, soit en éliminant (au marteaupiqueur) les parties de béton souillées.
Traitement des
joints
de fractionnement
Traitement des
joints
de dilatation
• Ouvrir à la disqueuse le joint : bourrer le joint avec
la résine StoPox GH 205 chargé avec du StoQuarz.
- 1 part de résine StoPox GH 205
- 2 parts en StoQuarz 0,01 mm
- 2 parts en StoQuarz 0,1 à 0,5 mm
• Recouvrir avec le revêtement prévu.
Les joints de dilatation doivent être traités avec un
mastic Polyuréthane résistant aux sollicitations chimiques
et mécaniques. En aucun cas, les joints de dilatation ne
doivent être recouverts par le revêtement en résine.
• Préparer un mortier époxy composé de :
- 1 part de résine StoPox GH 205
Plinthes
- 3 parts en StoQuarz 0,1 à 0,5 mm
- 3 parts en StoQuarz 0,3 à 0,8 mm
(Consommation du mélange : environ 2 kg/m en plinthe
de 5 cm).
• Le mortier préparé sera appliqué sur une couche primaire
de StoPox GH 205 encore fraîche, bien compacté et profilé
en plinthe.
5
Revêtements de sol pour parking | Système TrafficEco
Système TrafficEco
Description du système
• Revêtement pour sols de parking en intérieur
• Pour la protection et la décoration de sols à trafics moyens :
parking en étage, parking souterrain
• Epaisseur du système : 0,3 à 0,6 mm
Caractéristiques
• StoPox WL 100 :
- Epoxy bi-composant pigmenté en phase aqueuse
- Aspect brillant
- Revêtement perméable à la vapeur d’eau
Résistance mécanique : ***
Résistance chimique : **
Application de StoPox WL 100, dilué avec 20 % d’eau
Primaire
• Matériel d’application : raclette en caoutchouc mousse et rouleau à poils courts
• Consommation : 250 g/m2 (selon l’absorption du support)
• Dilution : 20% avec de l’eau.
Application de 2 couches StoPox WL 100
• Matériel d’application : raclette en caoutchouc mousse et rouleau à poils courts ou pistolet de projection,
Finition
type Airless
• Consommation : environ 250 g/m2 et par couche
• Dilution : 5 % avec de l’eau.
Remarque :
Le StoPox WL 100 est un revêtement en film mince, il ne masque pas les défauts esthétiques du support.
Ce revêtement peut être utilisé en extérieur, si l’on accepte un léger farinage ou une légère décoloration des couleurs.
6
Système TrafficClassic l Revêtements de sol pour parking
Système TrafficClassic
Description du système
• Revêtement pour sols de parking en intérieur
• Pour la protection et la décoration de sols à trafics moyens :
parking souterrain, parking en étage
• Epaisseur du système : 1,5 à 2 mm
• Finition antidérapante
Caractéristiques
• StoPox WL 100 :
- Epoxy bi-composant pigmenté en phase aqueuse
- Aspect brillant
• StoPox GH 205 :
- Epoxy bi-composant, sans solvant
- Application sur béton neuf après 4 jours
Résistance mécanique : ***
Résistance chimique : **
Application du revêtement autolissant : StoPox GH 205 chargé avec StoQuarz
• Préparation du revêtement :
Primaire
autolissant
- 1 part de StoPox GH 205
- 1,5 part de StoQuarz
• Consommation
- du mélange : 1,75 kg/m2 et mm d’épaisseur
- du StoPox GH 205 : 0,70 kg/m2 et mm d’épaisseur
- de StoQuarz 0,01 mm : 0,5 kg/m2 et mm d’épaisseur
- de StoQuarz 0,1 à 0,5 mm : 0,55 kg/m2 et mm d’épaisseur
• Matériel d’application : raclette crantée puis rouleau débulleur
Saupoudrage avec StoQuarz 0,3 à 0,8 mm
• Consommation : environ 2,5 à 3 kg/m2.
Application de 2 couches de StoPox WL 100
Finition
• Matériel d’application : la première couche avec une raclette en caoutchouc mousse et un rouleau à poils
courts. La seconde couche peut être appliquée au pistolet de projection, type Airless.
• Consommation : environ 250 g/m2 et par couche.
• Dilution : 5 % avec de l’eau.
Remarque :
Ce revêtement peut être utilisé en extérieur, si l’on accepte un léger farinage ou une légère décoloration des couleurs.
7
Revêtements de sol pour parking | Système TrafficPlus
Système TrafficPlus
Description du système
• Revêtement pour sols de parking en intérieur
• Pour la protection et la décoration de sols à trafics moyens et à
haute capacité en charges (parking souterrain, parking en étage)
• Pour répondre aux sollicitations en milieu humide
• Epaisseur du système : 1,0 à 1,5 mm
• Finition antidérapante
Caractéristiques
• StoPox BB OS :
- Epoxy bi-composant pigmenté, sans solvant
- Aspect brillant
• StoPox GH 205 :
- Epoxy bi-composant, sans solvant
- Application sur béton neuf après 4 jours
Résistance mécanique : ****
Résistance chimique : ***
Application du primaire StoPox GH 205
Primaire
• Matériel d’application : raclette en caoutchouc mousse et rouleau à poils courts
• Consommation : environ 0,50 kg/m2 selon l’absorption du support
Saupoudrage avec StoQuarz 0,3 à 0,8 mm
• Consommation : 1,0 à 1,5 kg/m2.
Application du StoPox BB OS
Finition
• Matériel d’application : raclette caoutchouc et au rouleau poils courts
• Consommation : environ 0,8 à 1,0 kg/m2.
Remarque :
Ce revêtement peut être utilisé en extérieur, si l’on accepte un léger farinage ou une légère décoloration des couleurs.
8
| Système TrafficPro | Revêtements de sol pour parking
Système TrafficPro
Description du système
• Revêtement pour sols de parking en intérieur
• Pour la protection et la décoration de sols à trafics moyens et à
haute capacité en charges (parking souterrain, parking en étage)
• Répondre aux sollicitations en milieu humide
• Epaisseur du système : 3,5 à 4 mm
• Finition antidérapante
Caractéristiques
• StoPox BB OS :
- Epoxy bi-composant pigmenté sans solvant
- Aspect brillant
• StoPox GH 205 :
- Epoxy bi-composant, sans solvant
- Application sur béton neuf après 4 jours
Résistance mécanique : ****
Résistance chimique : ***
Application du primaire StoPox GH 205
Primaire
• Matériel d’application : raclette en caoutchouc mousse et rouleau à poils courts
• Consommation : environ 0,3 à 0,5 kg/m2 selon l’absorption du support
Application du revêtement autolissant StoPox GH 205 chargé avec StoQuarz
• Préparation du mélange :
- 1 part de StoPox GH 205
- 3 parts de StoQuarz
• Consommation
- du mélange : 2 kg/m2 et mm d’épaisseur
- de StoPox GH 205 : 0,5 kg/m2 et mm d’épaisseur
- de StoQuarz 0,01 mm : 0,5 kg/m2 et mm d’épaisseur
- de StoQuarz 0,1 à 0,5 mm : 0,5 kg/m2 et mm d’épaisseur
- de StoQuarz 0,3 à 0,8 mm : 0,5 kg/m2 et mm d’épaisseur
• Matériel d’application : raclette crantée (cran 48 ou 95) puis au rouleau débulleur
Saupoudrage avec StoQuarz 0,3 à 0,8 mm
• Consommation : environ 2,5 à 3 kg/m2.
Application de StoPox BB OS
Finition
• Matériel d’application : raclette caoutchouc et au rouleau poils courts.
• Consommation : 0,8 à 1 kg/m2.
Remarque :
Ce revêtement peut être utilisé en extérieur, si l’on accepte un léger farinage ou une légère décoloration des couleurs.
9
Revêtements de sol pour parking l Produits de complément aux revêtements de sol
Produits de complément aux revêtements de sol
Marquage
Pour réaliser le marquage au sol les produits suivants sont recommandés :
StoPox WL 100
sur revêtements
résine
• Revêtement en phase aqueuse, aspect brillant.
• Emulsion époxydique, bi-composant, pigmenté.
• Surface brillante facile à nettoyer.
StoCryl BF 200
sur les bétons
ou enrobé
• Peinture de sol, monocomposant. S’applique au rouleau.
• Elle adhère parfaitement sur tout support à base de
liant hydraulique ou bitumineux.
Peintures pour murs et plafonds
StoColor Rapid
• Peinture pour l’intérieur à très haut pouvoir couvrant,
mate et lavable.
StoColor Latex 4000
• Peinture lessivable pour l’intérieur, à base de latex,
teintable selon StoColor Système.
• Excellente adhérence sur béton, très bon pouvoir
couvrant.
Portes métalliques
StoPrim AR
• Primaire spécifique d’anticorrosion, pigmenté, en phase
solvant, anticorrosion, à séchage rapide.
StoTop Laque AR
• Laque antirouille, semi-brillante en phase solvant,
légèrement thixotrope pour traiter les parties
métalliques.
10
Références l Revêtements de sol pour parking
Références
Parkhaus, Saarbrücken.
Parking
Lieu
Pays
Aéroport
Aéroport
Aéroport
Athlon Place
Bourse
Brasserie Heinekein
City parking
Forum d’Europe
Opéra
Parking
Parking Médiathèque
Parking Volkswagen
Sécurité de la
navigation aérienne
Parking logement collectif
Francfort
Stuttgart
Tel Aviv
Francfort
Francfort
Deventer
Obereusel
Dornach
Amsterdam
Athènes
Toulouse
Utrecht
Langen
Allemagne
Allemagne
Israël
Allemagne
Allemagne
Pays-Bas
Allemagne
Allemagne
Pays-Bas
Grèce
France
Pays-Bas
Allemagne
Courbevoie
France
M2
130.000
12.000
15.000
20.000
3.500
6.000
10.000
25.000
11.000
130.000
10.000
4.500
25.000
3.000
Konzerthaus Parkhaus, Freiburg.
Parkhaus, Saarbrücken.
Parking de Courbevoie.
Parking Médiathèque de Toulouse.
11
Centre de distribution de
Dijon
Z.I. Acti-Sud
5, rue Louis Lumière
F-21160 Marsannay la Côte
Téléphone 03 80 51 46 56
Télécopie 03 80 51 46 57
Siège Social
Sto S.A.S.
224, Rue Michel Carré
BP 40045
F-95872 Bezons Cedex
Téléphone 01 34 34 57 00
Télécopie 01 34 34 56 60
[email protected]
www.sto.fr
Centre de distribution de
Strasbourg
Z.A. Vogelau
Rue du Chateau d’Angleterre
BP 160
F-67304 Schiltigheim Cedex
Téléphone 03 88 19 27 08
Télécopie 03 88 81 37 10
Centre de distribution de
Thonon
Z.I. de Vongy
F-74200 Thonon-les-Bains
Téléphone 04 50 71 04 78
Télécopie 04 50 71 88 66
Centre de distribution de
Lyon
Z.I. Mi-Plaine
53, Chemin de Genas
F-69800 Saint Priest
Téléphone 04 72 79 41 90
Télécopie 04 72 79 41 99
Centre de distribution et
Usine de la Copechagnière
11, Rue Pierre Rézeau
BP 6
F-85260 La Copechagnière
Téléphone 02 51 45 71 15
Télécopie 02 51 41 44 91
Centre de distribution de
Metz
Campus d’activités de la Maxe
F-57140 La Maxe
Téléphone 03 87 34 29 29
Télécopie 03 87 32 40 28
Bureau de Marseille
Téléphone 06 14 80 03 48
Télécopie 04 91 46 35 65
Centre de distribution de
Mulhouse
216, Rue des Mines
F-68270 Wittenheim
Téléphone 03 89 53 22 82
Télécopie 03 89 53 22 95
Centre de distribution de
Nancy
Impasse Becquerel
F-54710 Ludres
Téléphone 03 83 59 48 49
Télécopie 03 83 59 48 50
Bureau Région Nord
Téléphone 06 12 16 25 27
Télécopie 01 34 34 56 61
Bureau Région Sud-Ouest
Téléphone 06 14 80 03 01
Télécopie 02 51 41 40 97
Art. N° 1008-001 - Edition du 01/09/2005 - Imprimé en France
Centre de distribution de
Bezons
224, Rue Michel Carré
BP 40045
F-95872 Bezons Cedex
Téléphone 01 34 34 57 00
Télécopie 01 34 34 56 61
