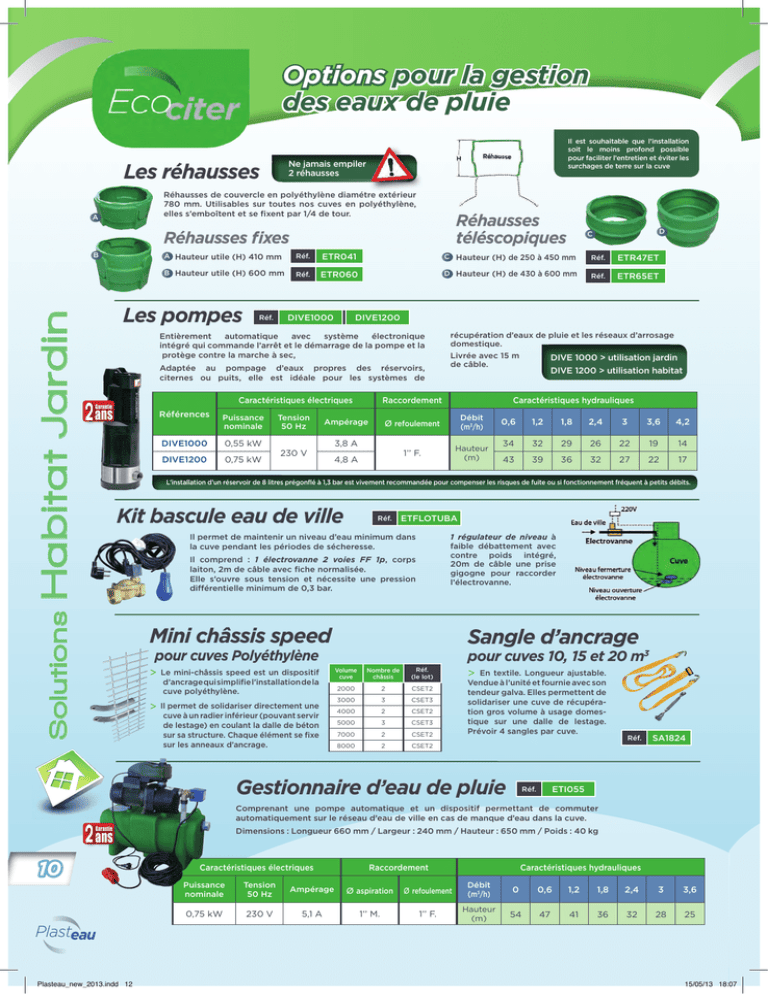

Habitat Jardin - PUM Plastiques

Options pour la gestion
des eaux de pluie
Il est souhaitable que l’installation
soit le moins profond possible
pour faciliter l’entretien et éviter les
surchages de terre sur la cuve
Ne jamais empiler
2 réhausses
Les réhausses
Réhausses de couvercle en polyéthylène diamétre extérieur
780 mm. Utilisables sur toutes nos cuves en polyéthylène,
elles s’emboîtent et se fixent par 1/4 de tour.
A
Réhausses
téléscopiques
Réhausses fixes
A Hauteur utile (H) 410 mm
Réf.
ETR041
C Hauteur (H) de 250 à 450 mm
Réf.
ETR47ET
B Hauteur utile (H) 600 mm
Réf.
ETR060
D Hauteur (H) de 430 à 600 mm
Réf.
ETR65ET
Les pompes
Réf.
DIVE1000
DIVE1200
Entièrement
automatique
avec
système
électronique
intégré qui commande l’arrêt et le démarrage de la pompe et la
protège contre la marche à sec,
Adaptée au pompage d’eaux propres des réservoirs,
citernes ou puits, elle est idéale pour les systèmes de
Caractéristiques électriques
2 ans
Garantie
Références
Puissance
nominale
DIVE1000
0,55 kW
DIVE1200
0,75 kW
Tension
50 Hz
récupération d’eaux de pluie et les réseaux d’arrosage
domestique.
Livrée avec 15 m
de câble.
Raccordement
Ampérage
Caractéristiques hydrauliques
ø refoulement
Débit
(m3/h)
1’’ F.
Hauteur
(m)
3,8 A
230 V
4,8 A
DIVE 1000 > utilisation jardin
DIVE 1200 > utilisation habitat
0,6
1,2
1,8
2,4
3
3,6
4,2
34
32
29
26
22
19
14
43
39
36
32
27
22
17
L’installation d’un réservoir de 8 litres prégonflé à 1,3 bar est vivement recommandée pour compenser les risques de fuite ou si fonctionnement fréquent à petits débits.
Kit bascule eau de ville
Réf.
ETFLOTUBA
Il permet de maintenir un niveau d’eau minimum dans
la cuve pendant les périodes de sécheresse.
1 régulateur de niveau à
faible débattement avec
contre poids intégré,
20m de câble une prise
gigogne pour raccorder
l’électrovanne.
Il comprend : 1 électrovanne 2 voies FF 1p, corps
laiton, 2m de câble avec fiche normalisée.
Elle s’ouvre sous tension et nécessite une pression
différentielle minimum de 0,3 bar.
Solutions
Habitat Jardin
B
D
C
Mini châssis speed
Sangle d’ancrage
pour cuves Polyéthylène
>
>
Le mini-châssis speed est un dispositif
d’ancrage qui simplifie l’installation de la
cuve polyéthylène.
Il permet de solidariser directement une
cuve à un radier inférieur (pouvant servir
de lestage) en coulant la dalle de béton
sur sa structure. Chaque élément se fixe
sur les anneaux d’ancrage.
pour cuves 10, 15 et 20 m3
Volume
cuve
Nombre de
châssis
Réf.
(le lot)
2000
2
CSET2
CSET3
3000
3
4000
2
CSET2
5000
3
CSET3
7000
2
CSET2
8000
2
CSET2
>
En textile. Longueur ajustable.
Vendue à l’unité et fournie avec son
tendeur galva. Elles permettent de
solidariser une cuve de récupération gros volume à usage domestique sur une dalle de lestage.
Prévoir 4 sangles par cuve.
Gestionnaire d’eau de pluie
SA1824
ETI055
Réf.
Comprenant une pompe automatique et un dispositif permettant de commuter
automatiquement sur le réseau d’eau de ville en cas de manque d’eau dans la cuve.
2 ans
Garantie
10
Réf.
Dimensions : Longueur 660 mm / Largeur : 240 mm / Hauteur : 650 mm / Poids : 40 kg
Caractéristiques électriques
Puissance
nominale
Tension
50 Hz
Ampérage
0,75 kW
230 V
5,1 A
Raccordement
ø aspiration ø refoulement
1’’ M.
1’’ F.
Caractéristiques hydrauliques
Débit
(m3/h)
0
0,6
1,2
1,8
2,4
3
3,6
Hauteur
(m)
54
47
41
36
32
28
25
Plasteau
Plasteau_new_2013.indd 12
15/05/13 18:07
Options pour la gestion
des eaux de pluie
Jauge pneumatique manuelle,
à capsule manométrique
Réf.
Indication du niveau de remplissage en pourcentage. Livré avec 20 m de tube souple.
16761
Distance maximum de la cuve 50m. Notice d’installation et
de réglage fournie.
Coffret de mesure de niveau d’eau automatique
Réf.
ETOCIO
Visualisation permanente du niveau, affichage du
niveau en mm du volume en litres ou du pourcentage
de remplissage,
L’ensemble comprend le coffret, le tube rilsan ø5mm
longueur 10m, lest cuivre et raccord.
Détermination de 2 niveaux d’alarme permettant
une commande par contact sec.
Coffret IP55 Dimensions : 165 x 180 x 60 mm.
Longueur maximum entre cuve et coffret 50m
Poids 2,2kg alimentation 230V.
Compteurs d’eau
divisionnaires
Débit nominal 1,5 m /h, maximal
3 m3/h. Pression maximale : 1 bar.
Écartement 110 mm. 3/4’’
3
Débit nominal 2,5 m3/h maximal
5 m3/h. Pression maximale : 1 bar.
Écartement 130 mm. 1’’
Réf.
Réf.
Jeu d’étiquettes
autocollantes
Réf.
CE15
11003
Pictogramme “Eau non potable”.
Jeu complémentaire de
5 étiquettes autocollantes
PVC rigide format 8 x 8 cm.
CE20
Dispositif de surveillance
ETDSF
de fuites
Réservoir
pression
Ce dispositif surveille en permanence la consommation
d’eau. S’il y a flux ininterrompu d’eau durant 4 heures,
le dispositif le signale par une alarme sonore.
Raccordement électrique : 230 V + terre,
Raccordement hydraulique : 3/4’’
Débit minimum de fuite détecté : 30 l/h.
Réservoir «minired» de 8 litres à vessie
butile alimentaire interchangeable,
Diamètre orifices raccords 1’’,
Hauteur 335 mm,
Vivement conseillé avec les
Diamètre réservoir
pompes immergées pour éviter
les démarrages trop fréquents
200 mm.
Réf.
Réf.
12533
en cas de petites fuites
Kit de filtration habitat
Réf.
ETFK25
idéal pour filtrer
les
les eaux pluvia
Pour une meilleure qualité de l’eau distribuée après pompage nous vous conseillons
un système de filtration à charbon actif.
Le KIT comprend 1 filtre NW25DUO, 5 filtres 25 microns, 1 carton de charbon actif
3,4 litres.
Kit de rétention / régulation
Réf.
ETKR100
Il permet de transformer une cuve ECOCITER en une cuve de régulation, 50% du volume d’eau en
partie basse est réutilisé et 50% en partie haute est utilisé pour réguler le débit en cas
d’orage.
50% régulation
50% réutilisation
Lorsque ce kit est commandé avec la cuve, il suffit de nous indiquer le débit de sortie
souhaité et le perçage sera réalisé en usine
Bouche d’arrosage
Réf.
ETREFOULK
Bouche d’arrosage à enterrer avec robinet laiton, livrée avec
3 m de tuyau souple en 1’’ et raccords.
ement
A utiliser uniqu rgée
me
avec pompe im ou
type DIVE1000
DIVE1200
