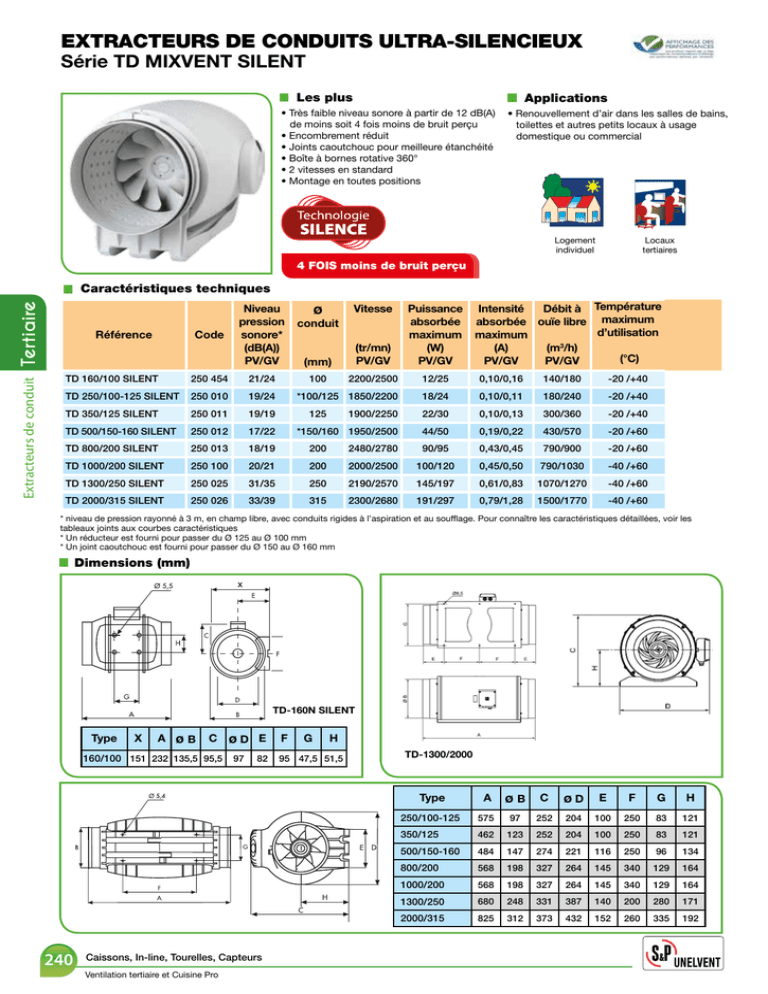

EXTRACTEURS DE CONDUITS ULTRA-SILENCIEUX

EXTRACTEURS DE CONDUITS ULTRA-SILENCIEUX
Série TD MIXVENT SILENT
Les plus
Applications
• Très faible niveau sonore à partir de 12 dB(A)
de moins soit 4 fois moins de bruit perçu
• Encombrement réduit
• Joints caoutchouc pour meilleure étanchéité
• Boîte à bornes rotative 360°
• 2 vitesses en standard
• Montage en toutes positions
• Renouvellement d’air dans les salles de bains,
toilettes et autres petits locaux à usage
domestique ou commercial
Logement
individuel
Locaux
tertiaires
4 FOIS moins de bruit perçu
Extracteurs de conduit
Tertiaire
Caractéristiques techniques
Référence
Code
Niveau
pression
sonore*
(dB(A))
PV/GV
Débit à Température
Intensité
absorbée ouïe libre maximum
d’utilisation
maximum
(m3/h)
(A)
(°C)
PV/GV
PV/GV
ø
Vitesse
(mm)
(tr/mn)
PV/GV
Puissance
absorbée
maximum
(W)
PV/GV
100
2200/2500
12/25
0,10/0,16
140/180
-20 /+40
*100/125 1850/2200
18/24
0,10/0,11
180/240
-20 /+40
1900/2250
22/30
0,10/0,13
300/360
-20 /+40
*150/160 1950/2500
conduit
TD 160/100 SILENT
250 454
21/24
TD 250/100-125 SILENT
250 010
19/24
TD 350/125 SILENT
250 011
19/19
TD 500/150-160 SILENT
250 012
17/22
44/50
0,19/0,22
430/570
-20 /+60
TD 800/200 SILENT
250 013
18/19
200
2480/2780
90/95
0,43/0,45
790/900
-20 /+60
TD 1000/200 SILENT
250 100
20/21
200
2000/2500
100/120
0,45/0,50
790/1030
-40 /+60
TD 1300/250 SILENT
250 025
31/35
250
2190/2570
145/197
0,61/0,83
1070/1270
-40 /+60
TD 2000/315 SILENT
250 026
33/39
315
2300/2680
191/297
0,79/1,28
1500/1770
-40 /+60
125
* niveau de pression rayonné à 3 m, en champ libre, avec conduits rigides à l’aspiration et au soufflage. Pour connaître les caractéristiques détaillées, voir les
tableaux joints aux courbes caractéristiques
* Un réducteur est fourni pour passer du Ø 125 au Ø 100 mm
* Un joint caoutchouc est fourni pour passer du Ø 150 au Ø 160 mm
Dimensions (mm)
X
TD-160N SILENT
Type
X
A
øB C øD E
160/100 151 232 135,5 95,5
240
240
97
82
Caissons, In-line, Tourelles, Capteurs
Ventilation tertiaire et Cuisine Pro
F
G
H
95 47,5 51,5
TD-1300/2000
Type
A
øB
C
øD
E
F
G
H
250/100-125
575
97
252
204
100
250
83
121
350/125
462
123
252
204
100
250
83
121
500/150-160
484
147
274
221
116
250
96
134
800/200
568
198
327
264
145
340
129
164
1000/200
568
198
327
264
145
340
129
164
1300/250
680
248
331
387
140
200
280
171
2000/315
825
312
373
432
152
260
335
192
EXTRACTEURS DE CONDUITS ULTRA-SILENCIEUX
Série TD MIXVENT SILENT
Courbes caractéristiques
– Q = Débit en m3/h et m3/s.
– Pst = Pression statique en Pa.
– Air sec normal à 20 °C et 760 mm Hg.
– Essais en accord avec BS 848, Part 1; AMCA 210-85 et ASHRAE 51-1985.
4 FOIS moins de bruit perçu
Tertiaire
Extracteurs de conduit
Caissons, In-line, Tourelles, Capteurs
Ventilation tertiaire et Cuisine Pro
241
241
ACCESSOIRES POUR SERIE TD MIXVENT
Accessoires spécifiques
• Grilles de protection
Extracteurs de conduit
Tertiaire
Type
TD 160/100N
TD 250/100
TD 350/125
TD 500/150
TD 500/160
TD 800/200
TD 1000/250
TD 1300/250
TD 2000/315
TD 4000/355
TD 6000/400
Référence
MRJ 250
MRJ 250
MRJ 350
MRJ 500/150
MRJ 500/160
MRJ 800
MRJ 1000
MRJ 1000
MRJ 2000
MRJ 4000
MRJ 6000
• Brides
Code
Référence
973 759
973 759
970 581
970 689
970 635
970 611
970 636
970 636
970 892
970 044
970 043
MBR 350
MBR 500/150
MBR 500/160
MBR 800
MBR 1000
MBR 1000
• Manchettes souples
Code
Référence
970 623
970 626
970 627
970 631
970 633
970 633
Code
972 414
975 615
975 615
975 616
975 617
975 617
975 618
975 619
975 620
MSF 125
MSF 160
MSF 160
MSF 200
MSF 250
MSF 250
MSF 315
MSF 355
MSF 400
• Clapets anti-retour
Type
TD 160/100N
TD 250/100
TD 350/125
TD 500/150
TD 500/160
TD 800/200
TD 1000/250
TD 1300/250
TD 2000/315
TD 4000/355
TD 6000/400
Référence
MCA 250/100
MCA 250/100
MCA 350/125
MCA 500/150
MCA 500/160
MCA 800/200
MCA 1000/250
MCA 1000/250
MCA 2000/315
MCA 4000/355
MCA 6000/400
Code
973 845
973 845
970 676
970 630
970 655
970 659
970 634
970 634
973 848
970 735
970 096
A
øB
C
MCA 250
107
111
31,5
94,5
MCA 350
107
136
31,5
119,5
MCA 500/150
121
163.5
35
147
MCA 500/160
121
173.5
35
157
MCA 800
131,5
214
35
197,5
MCA 1000
164
264,5
42
248
MCA 2000
205
330
50
312
MCA 4000
265
374
55
354
MCA 6000
307
419
65
399
Type
øD
• Raccordements rectangulaires
Type
TD 160/100N
TD 250/100
TD 350/125
TD 500/150
TD 500/160
TD 800/200
TD 1000/250
TD 1300/250
TD 2000/315
242
242
Référence
MAR 250
MAR 250
MAR 350
MAR 500/150
MAR 500/160
MAR 800
MAR 1000
MAR 1000
MAR 2000
Caissons, In-line, Tourelles, Capteurs
Ventilation tertiaire et Cuisine Pro
Code
973 822
973 822
970 646
970 643
970 647
970 641
970 648
970 648
973 850
B
C
D
F
ø G Conduit LxH
Type
A
MAR 250
264
180 33,3 160
244
9
224 x 140
MAR 350
264
180 33,5 160
244
9
224 x 140
MAR 500/150
320
220
37
200
300
9
280 x 180
MAR 500/160
320
220
37
200
300
9
280 x 180
MAR 800
355
240
37
220
335
9
315 x 200
MAR 1000
440
290
42
270
420
9
400 x 250
MAR 2000
540
355
52
355
520
9
500 x 315
ACCESSOIRES POUR SERIE TD MIXVENT
Accessoires électriques
Type
TD-MIXVENT
Commutateur
2 vitesses
voir page 476
Variateur
électronique
en saillie
Variateur
électronique
encastrable
Autotransformateur
monophasé
Hygrostat
réglable
Détecteur de Détecteur de
présence
présence
en saillie
encastrable
TD 160/1300
REGUL 2
REB 1N
REB 1NE
RMB 1,5
HYGRO 2
CPTA-S
CPTA-E
TD 2000
REGUL 2
REB 2,5N
REB 2,5NE
RMB 1,5
HYGRO 2
CPTA-S
CPTA-E
TD 4000
TD 6000
REGUL 2
REB 2,5N
REB 2,5NE
RMB 3,5
CPTA-S
CPTA-E
RMB 8
CPTA-S
CPTA-E
REB 5N
Caissons filtres - MFL
Tertiaire
• Les caissons filtres MFL disposent d’une trappe d’accès facilitant ainsi le changement du filtre MFL
• Filtre efficacité G4 90%GRAVI
• Filtre de rechange
• Caisson filtre
Référence
Code
973 699
973 700
973 669
973 702
973 703
973 704
974 380
974 379
• Dimensions
Type
MFL 100
MFL 125
MFL 160
MFL 200
MFL 250
MFL 315
MFL 355
MFL 400
Référence
MFR 100/125/160
MFR 100/125/160
MFR 100/125/160
MFR 200
MFR 250
MFR 315
MFR 355
MFR 400
Code
973 705
973 705
973 705
973 707
973 708
973 709
976 000
976 000
Extracteurs de conduit
MFL 100
MFL 125
MFL 160
MFL 200
MFL 250
MFL 315
MFL 355
MFL 400
• Pertes de charge des filtres ∆ p (Pa)
A (mm)
B (mm)
ø D(mm)
E (mm)
F (mm)
200
200
100
160
196
200
200
125
160
196
220
290
160
154
196
243
244
200
154
202
293
294
250
154
206
342
343
315
154
206
447
448
355
154
251
447
448
400
154
251
Batteries électriques - MBE
Schéma de connections : voir www.unelvent.com
Batteries de chauffage à monter au soufflage des ventilateurs, équipées de résistances blindées (230 V/3 W cm2),
d’un thermostat de sécurité automatique en série avec un thermostat de sécurité à réarmement manuel (RESET).
Les résistances sont précablées pour être raccordées à un réseau monophasé (MBE-100, 125 et 160) ou triphasé
(200, 250, 315, 355 et 400)
Le circuit de protection est alimenté dans tous les cas en monophasé 230 V.
– Boîtier de raccordement IP 43.
– Vitesse d’air minimum : 1,5 m/s.
Pour faciliter leur utilisation, les batteries peuvent être fournies avec un régulateur Pulser ou TTC qui modulera la
puissance de chauffe de la batterie en fonction de la température désirée dans le local à chauffer.
Caissons, In-line, Tourelles, Capteurs
Ventilation tertiaire et Cuisine Pro
243
243
ACCESSOIRES POUR SERIE TD MIXVENT
EXEMPLE DE
SELECTION
Type
MIXVENT-TD
Référence
de batterie
(W)
(V)
(m3/h)
(option)
TD 250/100
MBE 100/04B 683 693
400
1/230 mono
60
PULSER
TD 350/125
MBE 125/12B 683 694
1200
1/230 mono
90
PULSER
TD 500/160
MBE 160/21B 683 668
2100
1/230 mono
150
PULSER
TD 800/200
MBE 200/50T
683 696
5000
2/400 tri
230
PULSER
TD 1000/250
MBE 250/60T
683 697
6000
2/400 tri
360
PULSER
TD 1300/250
MBE 250/60T
683 697
6000
2/400 tri
360
PULSER
TD 2000/315
MBE 315/90T
683 698
9000
3/400 tri
570
TTC 2000
TD 4000/355
MBE 355/120T 681 000
12000
3/400 tri
720
TTC 2000
TD 6000/400
MBE 400/120T 681 001
12000
3/400 tri
910
TTC 2000
Code
DONNEES :
– débit souhaité :
700 m3/h (Q)
– Température minimum
d’air entrant : 5 ºC
– Température souhaitée de
l’air soufflé : 27 ºC
Extracteurs de conduit
Tertiaire
PUISSANCE DE CHAUFFE
NECESSAIRE :
Type de
Débit
Tension
Puissance
régulateur
d’air
d’alimentation
de la
batterie des résistances minimum
P = Q x 0,36 x ∆T
= 700 x 0,36 x 22
= 5544 W
CHOIX DE LA BATTERIE :
Soit : MBE 200/50T
Soit : MBE 250/60T
Le choix final se fera en
fonction de :
Dimensions (mm)
– Pertes de charge totales
sur l’installation
– Niveau sonore désiré
– Espace disponible
Accessoires électriques de commande des batteries électriques MBE
Régulateur TTC 2000
703 712
Régulateur électronique pour batterie électrique de chauffage
triphasé d’une puissance de 16,5 kW.
Le TTC-2000 s’installe dans une armoire électrique, connecté
à une sonde de température placée dans le local à chauffer
ou dans un conduit d’air. Puissance disponible 50 kW.
Sonde TG R530
703 979
Sonde de température s’installant dans le local à chauffer.
Température d’utilisation : 0-30°C - IP 20.
S’utilise pour actionner les régulateurs de type TTC-2000.
DEPRESSOSTAT 40 à 300 Pa
711 959
Organe de sécurité empêchant la mise sous tension de la
batterie en l’absence de débit d’air
244
244
Caissons, In-line, Tourelles, Capteurs
Ventilation tertiaire et Cuisine Pro
Régulateur PULSER
705 322
Régulateur électronique pour batterie monophasée.
En fonction de la température, le régulateur actionne la
batterie afin de maintenir la température désirée du local.
Sonde TG K330
703 978
Sonde de température s’installant dans un conduit.
Température d’utilisation : 0-30°C - IP 20.
S’utilise pour actionner les régulateurs de type TTC-2000.
TEMPO MCR1
710 018
Temporisation à l’arrêt du ventilateur.
Refroidissement de la batterie en cas de coupure de
l’alimentation (post-ventilation)
