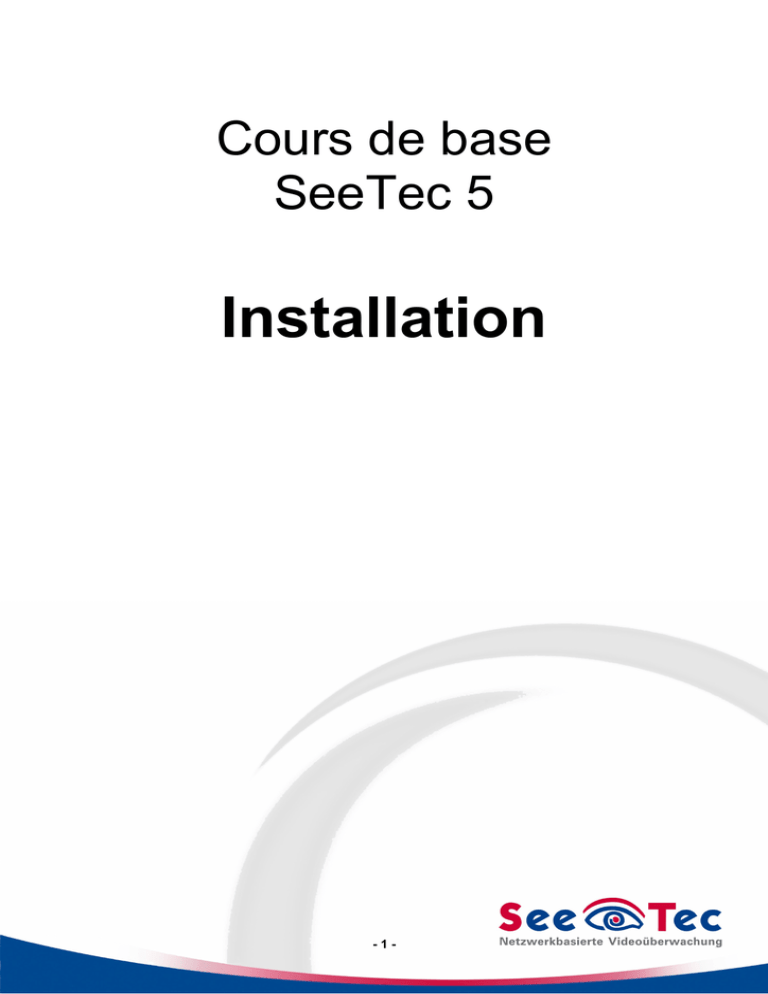

Installation SeeTec5

Cours de base
SeeTec 5
Installation
-1-
Table des matières
Architecture Client/Serveur (I)..............................................................................................3
Architecture Client/Serveur (II).............................................................................................4
Installation du serveur..........................................................................................................5
Configurations du système....................................................................................................................................5
Installation par défaut............................................................................................................................................6
Installation personnalisée......................................................................................................................................9
SeeTec Administration.......................................................................................................10
Gestion générale d'installation.............................................................................................................................10
Services noyaux...................................................................................................................................................11
Base de données.................................................................................................................................................12
MultimediaDatabase ...........................................................................................................................................14
Services - SeeTec Service Manager..................................................................................16
Services - Général...............................................................................................................................................17
Pare-feux et SeeTec 5.........................................................................................................18
Installation du client............................................................................................................19
Configuration du système ...................................................................................................................................19
Installation............................................................................................................................................................20
Connexion............................................................................................................................21
Nom d'utilisateur et mot de passe........................................................................................................................22
Structure de menus de la surveillance SeeTec.................................................................23
Menu Fichier........................................................................................................................................................23
Menu Vue.............................................................................................................................................................25
Menu Extra (mode en direct)...............................................................................................................................26
Menu Informations...............................................................................................................................................27
Configuration client – Réseau..............................................................................................................................28
Configuration client – Client.................................................................................................................................29
Configuration client – Interface............................................................................................................................30
Configuration client – VoIP et SIP.......................................................................................................................31
Configuration client – Suppression d'alarme.......................................................................................................31
Configuration client – Périphériques d'entrée......................................................................................................32
-2-
Architecture Client/Serveur (I)
SeeTec 5 repose sur une approche modulaire et basée sur réseau, c.-à-d. que toutes les
fonctionnalités sont regroupées par modules qui communiquent entre eux au moyen de TCP/UDP et
améliorent la scalabilité de l'ensemble du système du fait de leur installation sur différents PC.
Par ailleurs, l'architecture Client/Serveur mise en œuvre est une architecture stricte où la
fonctionnalité est exécutée sur un serveur ou sur plusieurs serveurs coopérants tandis que les
modules Client ne servent qu'à la visualisation ou aux tâches d'administration et de configuration.
-3-
Architecture Client/Serveur (II)
Interfaces disponibles :
•
•
•
•
•
SeeTec 5 Embedded API
TCP/IP
HTTP
E/S
OPC
-4-
Installation du serveur
Configurations du système
●
Système d'exploitation (32/64 bits) :
Windows® XP Professionnel (à partir de SP3) / Server 2003 (à partir de SP1) / Server 2008
(R2) Standard, Enterprise / Vista (Édition Familiale Premium, Professionnel, Édition
Intégrale) / 7 (Édition Familiale Premium, Professionnel, Édition Intégrale)
●
Processeur
min. Pentium 4 ou similaire
●
Espace disque dur
min. 20 Go + carte mémoire pour l'enregistrement des images (max. 9 pétaoctets)
50 Go + carte mémoire pour l'enregistrement des images - extension maximale incluant tous
les fichiers journaux, les sauvegardes et l'extension complète de la base de données
●
Mémoire principale
minimum 512 Mo RAM
●
Réseau
Le serveur doit disposer d'une connexion Ethernet Gigabit.
●
Avant l'installation
Quitter Outlook.
Désactiver le programme antivirus (Certains programmes antivirus bloquent les scripts VB).
●
Ne pas utiliser de lecteurs compressés !
Important :
●
Si une version du logiciel SeeTec est déjà installée sur l'ordinateur, vous devez d'abord
la désinstaller. → Toutes vos données image et de configuration seront conservées.
●
Étant donné que plusieurs scripts VB sont exécutés pour l'installation, nous vous
conseillons de désactiver votre programme antivirus pendant l'installation.
●
N'installez pas SeeTec 5 sur un lecteur compressé, car cela entraînerait des problèmes
avec la base de données MaxDB. De même, évitez de compresser après coup un
lecteur sur lequel SeeTec 5 est déjà installé.
●
La diffusion des flux d'images du serveur au client s'effectue par le protocole TCP. Elle
peut également s'effectuer par le protocole UDP (Configuration du client). Au cours de
l'installation, le système vous demande si ce port doit être débloqué par le pare-feu
Microsoft® Windows®. Répondez à cette question par Oui. Si vous utilisez des parefeux logiciels tiers, vous devez ouvrir le port à la main.
●
Vous pouvez connecter au maximum 80 périphériques (caméras, modules ADAM,
entrées/sorties réseau, etc.) par serveur. En fonction de la configuration (haute
résolution ou fréquence d'images), ce nombre maximal peut être inférieur.
-5-
Installation par défaut
Au début de l'installation, vous pouvez sélectionner la langue de votre choix. Le processus
d'installation est disponible dans toutes les langues prises en charge par le logiciel.
Après le démarrage de l'Assistant, vous devez accepter le contrat de licence. Un message vous
informe que, pendant toute la durée de l'installation, tous les scanneurs de virus doivent être
désactivés et l'application Microsoft® Outlook® fermée.
-6-
Sélectionnez le répertoire cible pour l'installation de SeeTec. Vous pouvez modifier le répertoire
prédéfini en cliquant sur le bouton Modifier. Sinon, la base de données d'administration sera
automatiquement installée dans le répertoire cible sélectionné.
Vous pouvez configurer manuellement le répertoire cible pour la base de données d'administration.
Cette option s'affiche après avoir sélectionné le type d'installation du client et du serveur (voir figure cidessous).
Sélectionnez maintenant votre type d'installation :
-7-
●
●
●
Installation du client et du serveur : Installation complète
Installation client : Installation de l'application client
Installation personnalisée : Sélection des composants séparément
L'installation par défaut convient pour une installation sur un seul ordinateur ou sur le serveur dans
une architecture distribuée. Elle contient les modules suivants :
●
Client SeeTec 5
●
Services serveur SeeTec 5
Vous pouvez configurer automatiquement le pare-feu Microsoft® Windows® pour MPEG (important
uniquement si le pare-feu Microsoft® Windows® est activé).
Important :
●
Les pare-feux d'autres fournisseurs doivent être configurés manuellement.
Lors de l'installation, les logiciels suivants sont installés :
●
.NET Framework (Affichage d'images)
●
DirectX® 9 (Commande par manette/Affichage d'images)
Important :
●
La version 5.3.x est valable sans clé de licence pendant 30 jours et offre toute la
gamme de fonctionnalités du logiciel SeeTec. Vous pouvez demander votre licence sur
le site Internet www.seetec.de/lizenz. Pour cela, il vous suffit d'entrer le numéro
d'installation (INR) et l'ID de produit générée (pour plus d'informations, voir guide
rapide Licence et chapitre Demander une clé de licence).
-8-
Installation personnalisée
Lors de l'installation, les logiciels suivants sont installés :
●
.NET Framework (Affichage d'images)
●
DirectX® 9 (Commande par manette/Affichage d'images)
Vous pouvez obtenir de plus amples explications concernant l'installation personnalisée dans le cours
complémentaire.
-9-
SeeTec Administration
Gestion générale d'installation
Conservez les données dans les champs Hostname (Nom d'hôte) et Port !
Si le serveur possède plusieurs cartes de réseau ou plusieurs adresses IP, sélectionnez dans le
champ déroulante Found IPs / Hostnames (Adresses IP/noms d'hôtes trouvés) l'adresse IP ou le nom
de l'hôte auquel le service SeeTec doit se lier.
- 10 -
Services noyaux
Pour garantir la communication entre les divers services, chaque service SeeTec doit se voir attribuer
un port clairement défini.
Les ports mentionnés ici sont surtout importants pour la configuration des pare-feux. Si ces ports sont
déjà occupés par une application, vous pouvez modifier ici la configuration pour utiliser d'autres
plages de ports.
- 11 -
Base de données
Gestion de MaxDB
Dans le panneau Database (Base de données), vous pouvez initier un processus de sauvegarde ou
mettre à la disposition de la base de données ou des données utilisateur un espace mémoire plus
important. Il convient de souligner que ce backup assure uniquement une sauvegarde de la
configuration et n'a rien à voir avec la sauvegarde des images. Seuls les paramètres des composants
matériels, des utilisateurs, des scénarios d'alarme, des plans et des données d'événement sont
enregistrés.
Création d'un backup
Pour initier une sauvegarde des données de la base de données MaxDB, cliquez sur le bouton
Backup (Sauvegarder).
Les données sauvegardées sont enregistrées dans le répertoire suivant :
<chemin d'installation SAP DB>\backup
. Il est également possible d'initier un processus de sauvegarde par l'intermédiaire de la surveillance
SeeTec 5 (Mode de configuration->Gestion du système->Sauvegarde des données).
- 12 -
Importation d'un fichier de sauvegarde
Pour restaurer une sauvegarde de MaxDB, cliquez sur Restore (Restaurer). Dans la boîte de dialogue
qui suit sélectionnez le fichier de sauvegarde souhaité puis cliquez de nouveau sur Restore
(Restaurer).
Important :
●
●
Le backup à importer doit se trouver sur un disque dur local et non sur un lecteur
réseau ou un répertoire partagé.
Le chemin d'accès complet du fichier de sauvegarde ne doit contenir aucun espace
blanc.
Extension de la mémoire (ajout de volume)
Vous pouvez ajouter un volume supplémentaire à MaxDB si vous souhaitez disposer d'un espace
mémoire plus important, par exemple pour stocker les données d'événement sur une période plus
longue.
Important :
●
La taille de MaxDB par défaut est de 4 Go.
Indiquez dans le champ [MB] (Mo) l'espace mémoire supplémentaire pour l'extension de la base de
données et validez cette information à l'aide du bouton Add Volume (Ajouter volume). Chaque volume
a une taille minimale de 512 Mo et une taille maximale de 4 000 Mo.
Cet espace mémoire est réservée immédiatement par la base de données et
vous y accédez sous le nom DISK000X dans le <chemin d'installation SAP DB>.
Important :
●
Pour des raisons techniques, il n'est plus possible de réduire la taille de MaxDB.
MaxDB peut être augmentée de 4 volumes maximum.
Vous pouvez savoir combien de temps (en jours) il faudra à MaxDB pour épuiser son espace mémoire
au taux d'alarme actuel en cliquant sur le bouton How long will the DB last? (Combien de temps restet-il avant l'expiration de l'espace de la base de données ?). Il est important de souligner qu'une
estimation fiable ne peut être fournie que si le système fonctionne dans des conditions normales de
fréquence d'alarmes !
Réglage de la taille du cache de MaxDB
Si, en mode archive, beaucoup d'événements se présentent et entraînent un ralentissement
considérable du chargement des alarmes, il est conseillé alors d'augmenter la taille du cache de
MaxDB. Cependant, vous devez choisir la taille du cache de manière judicieuse. Il ne sert à rien
d'augmenter sa valeur si vous n'avez pas suffisamment
de mémoire principale disponible sur votre ordinateur. La taille actuelle de MaxDB s'affiche en
dessous du bouton Set cache size (Définir taille cache).
Dans le cas d'installations importantes, où des milliers d'alarmes se produisent par jour, la taille du
cache peut augmenter jusqu'à 1,7 Go.
Important :
●
La taille du cache de MaxDB est un paramètre extrêmement critique au niveau du
système et ne doit pas être modifiée inconsidérément. Un débit optimal est obtenu si la
base de données toute entière peut être contenue dans le cache.
- 13 -
MultimediaDatabase
Intégrer et de modifier des zones de la MultimediaDatabase
Les zones de la base de données sont des chemins d'accès où la MultimediaDatabase peut
enregistrer ses données images. Il peut s'agir ici aussi bien de lecteurs locaux que de lecteurs réseau.
La taille spécifiée des zones n'est pas réservée immédiatement, mais son affectation intervient
automatiquement en fonction des besoins.
Ajout de zones à une MultimediaDatabase
Les zones déterminent la profondeur mémoire maximale de la MultimediaDatabase et par suite, du
logiciel. Par défaut, le logiciel SeeTec 5 ne fixe aucune limite à la zone de la MultimediaDatabase.
L'écriture s'effectue dans :
<chemin d'installation SeeTec>\re\md\mds\data\
Si vous souhaitez stocker davantage de données images que vous ne disposez d'espace mémoire,
vous devez ajouter une zone supplémentaire au logiciel ou agrandir les zones déjà existantes (vous
pouvez effacer également la zone standard).
Cliquez sur Add Zone (Ajouter zone) et indiquez le chemin d'accès et la taille maximale de la zone
dans la boîte de dialogue qui s'affiche.
- 14 -
Important :
●
La taille d'une zone doit toujours être inférieure à celle de l'espace mémoire maximal
disponible sur le disque dur. Il est recommandé de ne remplir l'espace physique d'une
partition qu'à 90 % au maximum car, au-delà de cette limite, les performances du
système d'exploitation sont réduites.
●
Un nombre maximal de 10 zones peut être créé. Au-delà de cette limite, la performance
de la MDB est réduite. De plus, il est conseillé de créer plutôt un petit nombre de
grandes zones qu'un grand nombre de petites zones.
●
Dans le cas de lecteurs réseau, le service SeeTec5_MDB requiert une autorisation
adaptée (dans le Panneau de configuration, sous Outils d'administration->Services,
cliquez avec le bouton droit de la souris sur ledit service, sélectionnez Caractéristiques
et entrez sous l'onglet Connexion les informations correspondantes).
●
Si l'espace mémoire assigné aux caméras connectées excède l'espace disponible dans
les zones intégrées ou sur le disque dur, la base de données interrompt le processus
d'enregistrement.
●
Par défaut, la zone MDB se trouve dans :
<chemin d'installation SeeTec>\re\md\mds\data.
Lorsque vous créez la zone MDB sur la partition du système d'exploitation ou sur une
autre partition du disque dur du système d'exploitation, la performance de votre
ordinateur se voit diminuée. C'est la raison pour laquelle, nous recommandons, pour
des raisons de performance, de relocaliser la MultimediaDatabase sur un autre disque
dur ou un système RAID.
●
Nous déconseillons vivement de configurer un disque dur comme zone MDB s'il est
connecté via un port USB car ceci diminue considérablement les performances du
système SeeTec.
●
Il est recommandé de fixer la taille des clusters de la zone MDB à 64 ko.
●
Lorsque vous créez ou modifiez une zone de MultimediaDatabase, vous pouvez cocher
la case « Unlimited » (Illimité) au lieu de spécifier une taille de zone précise. Si vous
activez « Unlimited » (Illimité), tout l'espace physique disponible de la partition
sélectionnée est utilisé, dès lors, par la MultimediaDatabase.
Vous ne devez activer cette option que si aucune autre donnée n'est enregistrée sur la
zone de la MultimediaDatabase.
- 15 -
Services - SeeTec Service Manager
Si vous vous trouvez sur le serveur central ou sur un serveur distant, vous pouvez utiliser l'outil
Service Manager. Vous trouverez cet outil sous Démarrer->Programmes->SeeTec5->Service
Manager. Cet outil NE démarre PAS automatiquement.
Cet outil vous permet de démarrer ou d'arrêter tous les services en cliquant sur un bouton ou bien de
démarrer uniquement les services CM et MDB ou d'arrêter le service EXT. Dans le cadre Statut des
services s'affiche les services en cours de fonctionnement (en vert) et ceux qui ne sont pas en cours
de fonctionnement (en rouge).
Lorsque Service Manager est ouvert, une icône s'ajoute dans la barre de menu de Windows®. En
cliquant avec le bouton gauche de la souris sur cette icône, les services en cours de fonctionnement
s'affichent dans une info-bulle. En cliquant avec le bouton droit de la souris, vous pouvez ouvrir la
fenêtre suivante :
Dans cette fenêtre, vous pouvez également arrêter, démarrer des services ou ouvrir la fenêtre de
Service Manager.
- 16 -
Services - Général
Vous trouverez les services dans la gestion de l'ordinateur (Services et applications->Services).
Services serveur installés
La sauvegarde des images ainsi que leur diffusion au client SeeTec ne nécessitent aucune connexion
au serveur.
Arrêt/Démarrage des services SeeTec :
●
Arrêt
●
●
arrêter SeeTec5_ENT
(MAXDB:SeeTec)
Démarrage
(démarrer MAXDB:SeeTec)
● démarrer SeeTec5_CM
- 17 -
Pare-feux et SeeTec 5
Pour que le logiciel SeeTec 5 puisse fonctionner parfaitement même dans un environnement réseau
avec pare-feu, 10 ports doivent être disponibles par défaut sur l'ordinateur serveur.
Ceux-ci occupent la plage 60000 à 60009 (TCP).
De plus, les ports d'alarme TCP d'une caméra gérée par un ordinateur serveur doivent également être
accessibles sur cet ordinateur pour assurer le traitement des alarmes.
Le client doit également être accessible sur les ports 60000 à 60009 (TCP). Le transfert des images
du serveur correspondant au client s'effectue via le port 60007 (UDP).
- 18 -
Installation du client
Configuration du système
•
Système d'exploitation (32/64 bits) :
o Windows® XP Professionnel (à partir de SP3) / Server 2003 Standard, Enterprise (à
partir de SP1) / Server 2008 (R2) Standard, Enterprise / Vista (Édition Familiale
Premium, Professionnel, Édition Intégrale) / 7 (Édition Familiale Premium,
Professionnel, Édition Intégrale)
•
Processeur
o min. Pentium 4 (ou similaire)
•
Espace disque dur
o 1 Go
•
Mémoire principale
o minimum 512 Mo RAM
•
Carte graphique
o Carte graphique externe : Si possible, n'utilisez pas de carte graphique intégrée (ni de
mémoire partagée).
o Le client doit disposer d'une connexion Ethernet Gigabit.
- 19 -
Installation
Lors de l'installation, les logiciels suivants sont installés :
●
●
.NET Framework (Affichage d'images)
DirectX® 9 (Commande par manette/Affichage d'images)
Important :
●
●
Les logiciels de l'éditeur Symantec (Norton Firewall, Norton Internet Security, etc.) ne
doivent pas être exécutés sur le serveur SeeTec 5, car ces programmes peuvent
empêcher la communication entre les services de serveur.
SeeTec Offline Viewer est installé automatiquement. Ce logiciel est disponible dans
plusieurs langues. La langue du système d'exploitation ou l'anglais s'applique par
défaut.
Connexion
Entrez comme Nom d'ordinateur l'adresse IP du serveur SeeTec ou le nom d'hôte. Ne modifiez pas le
Port. Lors de ce type d'installation, seul le serveur est installé sur le PC correspondant. Il est donc
important de se connecter au bon serveur et via le bon port.
À partir de la version 5.2.12, le client peut utiliser la fonctionnalité NAT. Pour utiliser cette
fonctionnalité, l'administrateur doit avoir généré une entrée en mode de configuration, dans Gestion
du système / Liste NAT. De plus, l'adresse de transfert sur le routeur ou pare-feu doit être définie. Le
client peut alors se connecter également via une adresse IP publique (sans VPN).
- 20 -
Pour obtenir de plus amples informations sur la configuration de la liste NAT, reportez-vous dans la
partie Mode de configuration au chapitre Gestion du système.
- 21 -
Nom d'utilisateur et mot de passe
Le système SeeTec comporte un utilisateur par défaut :
Nom d'utilisateur :
Mot de passe :
administrator
pass
ATTENTION : Le nom d'utilisateur et le mot de passe sont sensibles à la casse !
Les utilisateurs sont, par défaut, obligés de définir des mots de passe sécurisés. Pour l'administrateur
également, l'option d'utilisation d'un mot de passe sécurisé est activée par défaut. La boîte de
dialogue s'affiche :
Si vous souhaitez, en tant qu'administrateur, utiliser un mot de passe sécurisé, activez le paramètre
Appliquer mot de passe sécurisé et entrez un nouveau mot de passe sécurisé. Un mot de passe
sécurisé se compose d'au moins 8 caractères dont au moins un chiffre, une lettre majuscule et une
lettre minuscule.
Si, en tant qu'administrateur, vous ne souhaitez pas utiliser un mot de passe sécurisé, désactivez le
paramètre correspondant et entrez à nouveau le mot de passe de l'administrateur.
Si vous vous connectez au logiciel SeeTec en mode de démonstration, pendant le délai de 30 jours, le
message suivant s'affiche :
Vous avez alors 30 jours pour demander une licence valide (pour plus d'informations, voir chapitre
Installation du serveur ou guide rapide Licence).
- 22 -
Structure de menus de la surveillance SeeTec
Menu Fichier
Dans le menu Fichier, vous pouvez passer dans les différents modes (surveillance, archive,
événement, configuration).
Mode de surveillance : Visualisation en direct d'images des caméras
Mode archive : Visualisation d'images enregistrées
Analyse d'événements : Évaluation des événements du système
Mode de configuration : Configuration de l'ensemble du système sur tous les sites
- 23 -
Sélection de la langue : Ce menu vous permet de sélectionner la langue de votre choix (pour chaque
utilisateur).
Changer le mot de passe : Ce menu vous permet de modifier votre mot de passe d'utilisateur.
Configuration client : Configuration de chaque client local (accès limité à l'administrateur SeeTec ;
voir chapitre Configuration client).
Changer le profil : Il est impossible de changer de profil si vous êtes dans le mode de configuration.
De plus, il faut avoir créé au moins deux profils afin de pouvoir changer votre profil.
Changer l'utilisateur : Ce menu vous permet de changer d'utilisateur. Il est impossible de changer
d'utilisateur si vous êtes dans le mode de configuration.
Connexion au nouveau serveur : Lorsque plusieurs serveurs sont installés, vous pouvez créer une
connexion avec un autre serveur.
Important :
●
L'accès au contenu du menu dépend des droits de l'utilisateur et de la variante de client
attribuée.
- 24 -
Menu Vue
Dans le menu Vue, l'utilisateur peut ajouter temporairement une fenêtre ou une vue. Vous pouvez
enregistrer l'interface utilisateur en mode de surveillance et en mode archive. Elle sera rechargée lors
d'une nouvelle connexion. Vous pouvez également sélectionner les éléments de contrôle, les boutons,
etc. à afficher. Ces réglages doivent être effectués sur chaque client et pour chaque profil de
connexion Windows® !
Ajouter une fenêtre : Vous pouvez ajouter une fenêtre, si l'utilisateur travaille p. ex. avec deux écrans.
Ajouter une vue : Sélectionnez le type de vue de votre choix. Vous pouvez à présent insérer par
glisser-déplacer les caméras, les pages Web et les plans de localisation, se trouvant dans l'aperçu de
caméra, dans la nouvelle vue. Les vues ainsi créées sont des vues temporaires qui ne sont
conservées que jusqu'au prochain redémarrage du client. Si vous souhaitez créer des vues
permanente, effectuez cette opération en mode de configuration (voir chapitre Mode de configuration).
Rétablir l'interface par défaut : Ce menu vous permet de rétablir le style d'interface par défaut du
client.
Sauvegarder l'interface : Vous pouvez sauvegarder ici la disposition de l'interface.
Charger l'interface : Vous pouvez rétablir à tout instant les paramètres enregistrées.
Maintenir le rapport hauteur/largeur : Vous pouvez afficher l'image de la caméra en appliquant le
rapport hauteur/largeur d'origine.
Affichage sans bordure : Vous pouvez afficher l'image de la caméra dans une vue sans bordure.
Masquer automatiquement la ligne d'état des caméras : Lorsque vous activez cette option, la ligne
d'état (icônes pour zoom numérique, nom de caméra, etc.) ne s'affiche que par pointage de la souris.
Aperçu de caméra, Contrôle, VoIP, Touches, Rondes de garde, Liste d'alarmes : Vous pouvez
personnaliser ici la vue (éditeur de données principales LAPI uniquement avec la licence ou les droits
correspondants).
- 25 -
Menu Extra (mode en direct)
Comparaison manuelle avec l'image de référence (en tant qu'administrateur)
La comparaison manuelle avec l'image de référence vous permet de comparer la vue actuelle de
toutes les caméras avec les vues de références déjà enregistrées. Un utilisateur SeeTec ne peut
comparer que les caméras pour lesquelles il dispose des droits en direct. Avant de lancer la
comparaison, créez pour chaque caméra une image de référence en cliquant avec le bouton droit de
la souris (dans le champ Image de référence).
→ Seul l'administrateur peut créer une image de référence.
→ Les caméras Mobotix et Grandeye ne sont pas prises en charge.
Lors de la comparaison, vous pouvez marquer la caméra comme modifiée ou non modifiée. Si vous
avez sélectionné, dans le cadre Options, Activer l'assistance par ordinateur, vous pouvez définir un
seuil pour une différence possible et analyser les caméras à l'aide de cette valeur.
Après avoir effectué la comparaison, vous pouvez imprimer le protocole de comparaison contenant les
caméras, les images de référence et les vues concernées.
- 26 -
Menu Informations
Manuel : Dans le menu « À propos de » ou en cliquant sur la touche F1, vous pouvez ouvrir le
manuel. Le manuel est disponible dans les différentes langues du logiciel SeeTec.
Périphériques pris en charge : Vous obtenez une liste des caméras et périphériques pris en charge.
Cette liste n'est disponible qu'en anglais.
Programme :
Le menu À propos de – Programme permet à l'utilisateur d'obtenir des informations sur la version
installée du logiciel SeeTec 5, sur l'utilisateur connecté et sur le système.
Important :
●
Dans le cadre Système, les services doivent avoir une adresse IP valide et un port
précis. Les ports sont définis dans SeeTec Administration (voir chapitre Installation du
serveur).
Licence :
Le menu À propos de – Licence permet à l'utilisateur d'obtenir des informations sur le numéro
d'installation, les restrictions et les variantes client de la licence achetée.
- 27 -
Système :
Le menu Système permet à l'utilisateur d'obtenir des informations sur la version installée de Java, le
système d'exploitation et le nombre de clients connectés. Les informations système contiennent la clé
de licence en texte brut, les paramètres des services de base et les sources vidéo connectées.
Bouton Envoyer :
En cliquant sur le bouton Envoyer, vous pouvez envoyer les informations système par e-mail.
Le programme de messagerie électronique utilisé par défaut s'ouvre et vous pouvez copier les
informations du presse-papiers dans l'e-mail.
Configuration client – Réseau
Le Délai d'attente des requêtes sur serveur sert à augmenter le temps de requête en mode archive et
dans l'analyse des événements pour vous éviter des dépassements de temps alloués lors de requêtes
importantes.
- 28 -
Dans le champ du port pour le transfert d'images UDP ou TCP, définissez le port à utiliser pour le
transfert d'images entre le serveur et le client SeeTec (par défaut : 60007).
Lorsque vous utilisez plusieurs systèmes SeeTec indépendants, vous pouvez, en cas d'erreur réseau,
connecter automatiquement (le client) au serveur de sauvegarde. Pour cela, activez cette option et
indiquez le Nom (ou l'adresse IP) et le Port du serveur de sauvegarde.
Limitez la bande passante si vous souhaitez accéder à des serveurs connectés par une bande
passante faible. Sélectionnez ensuite par un double-clic la Gestion de caméras requise. Dans la boîte
de dialogue ci-après, vous pouvez limiter la bande passante maximale utilisée (en kbit/s).
Configuration client – Client
Si l'écart de temps entre le client et le serveur dépasse 10 secondes, un message d'erreur s'affiche
lors de la connexion. Ce message peut être désactivé ici.
- 29 -
Si vous activez l'option Supprimer des entités sans demander confirmation en mode de configuration,
l'entité sélectionnée sera effacée en mode de configuration (caméra, modèle horaire, alarme, touche,
etc.) AUTOMATIQUEMENT !
Des réglages de l'enregistrement standard et d'alarme différents risquent de provoquer la perte
d'enregistrements en mode MPEG-4/H.264. Si cela est le cas, un avertissement s'affiche en mode de
configuration. Vous pouvez désactiver cet avertissement en sélectionnant le paramètre Dans le mode
de configuration, aucun avertissement ne s'affiche en cas de différents réglages du streaming.
En outre, vous pouvez déterminer le Nombre maximal d'alarmes en mode archive ainsi que le
Nombre maximal d'événements dans le mode d'analyse.
Dans Traitement d'alarme, vous pouvez définir s'il faut afficher d'abord les alarmes plus récentes ou
les anciennes alarmes pour l'exécution de la liste des alarmes en mode de surveillance.
Configuration client – Interface
Activez l'option Démarrer le client en mode plein écran, pour démarrer le logiciel SeeTec en plein
écran. En appuyant sur la touche ÉCHAP, vous repassez en mode « normal ».
- 30 -
Le paramètre Utiliser plusieurs chronologies en mode Archive est activé par défaut. Vous pouvez donc
utiliser par défaut plusieurs chronologies dans le lecteur, si vous souhaitez visualiser plusieurs
caméras simultanément. Par conte, si le client souhaite utiliser la fonctionnalité ou la disposition de
l'ancien lecteur en mode archive, il doit désactiver ce paramètre.
L'option Utiliser la vue actuelle en temps réel dans l'archive permet d'ajouter l'ensemble des caméras,
vues (même les vues temporaires) et plans de localisation ouverts dans le mode archive.
Sous Windows® 2000, il peut se poser un problème d'affichage des boutons. En effet, il se peut que
tout ou une partie de la description des boutons ne soit pas affichée. Pour résoudre ce problème,
activez l'option Utiliser les boutons Windows.
Le paramètre Couleur d'arrière-plan de la caméra vous permet de régler la couleur d'arrière-plan, si
l'image de la caméra ne remplit pas la vue complète en raison du rapport hauteur/largeur.
Mode plein écran :
Sélectionnez dans ce cadre les paramètres d'affichage de la fenêtre ou vue en mode plein écran.
Vous pouvez régler les Bordures de la caméra, la Ligne d'état, les Éléments d'interface et les
Tabulations.
Configuration client – VoIP et SIP
Si vous souhaitez utiliser VoIP, activez cette option dans l'onglet VoIP et SIP pour le client
correspondant. Dans les cadres Réglages de réseau, Données utilisateur SIP et Réglages VoIP, vous
devez définir les paramètres pour le client.
La configuration VoIP est l'objet du cours complémentaire.
Configuration client – Suppression d'alarme
Pour supprimer des alarmes en mode de surveillance, c.-à-d. pour ne pas qu'elles s'affichent, créez
d'abord un Nouveau groupe d'alarme. Ensuite, ajoutez au groupe les alarmes correspondantes. Enfin,
indiquez dans quelles conditions les alarmes doivent être supprimées (Entrée numérique ouverte ou
fermée).
Remarque :
Les alarmes supprimées sont quand même affichées en mode archive !
- 31 -
Configuration client – Périphériques d'entrée
Dans les Périphériques d'entrée s'affichent toutes les manettes ou périphériques similaires connectés
à l'ordinateur et disponibles AVANT le démarrage du client.
Un assemblage quelconque de périphériques est pris en charge. Chaque périphérique peut être
configuré indépendamment des autres.
Un contrôle PTZ n'est possible que si l'option de contrôle PTZ correspondante est sélectionnée dans
la configuration de caméra.
Les fonctionnalités de la manette Jog et de la manette Shuttle ne sont prises en charge en mode
archive que pour la manette T831x d'Axis.
- 32 -
