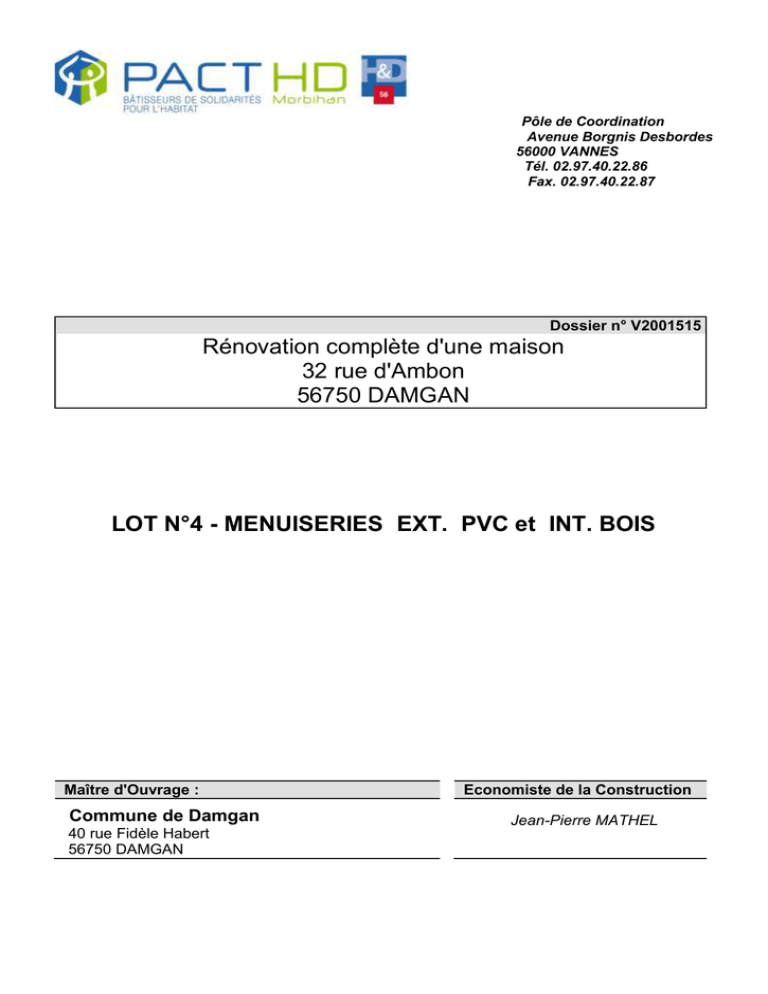

Rénovation complète d`une maison 32 rue d`Ambon 56750

Pôle de Coordination
Avenue Borgnis Desbordes
56000 VANNES
Tél. 02.97.40.22.86
Fax. 02.97.40.22.87
Dossier n° V2001515
Rénovation complète d'une maison
32 rue d'Ambon
56750 DAMGAN
LOT N°4 - MENUISERIES EXT. PVC et INT. BOIS
Maître d'Ouvrage :
Commune de Damgan
40 rue Fidèle Habert
56750 DAMGAN
Economiste de la Construction
Jean-Pierre MATHEL
DESCRIPTIF QUANTITATIF
Affaire : V2001515 Rénovation complète d'une maison
Lot n°4 : MENUISERIES EXT. PVC et INT. BOIS
4.1 GENERALITES MENUISERIE PVC
4.1.1 Caractéristiques
Menuiseries en PVC rigides, couleur blanche. Ouvrants et dormants, profils à chambres
multiples pouvant recevoir des renforts métalliques.
Menuiseries à recouvrement avec chambre de décompression et joint d'étanchéité
périphérique posé sur l'ouvrant les produits de calfeutrement possèderont le label SNJF.
Vitrage isolant épaisseur suivant volumes avec une lame d'air de 16 mm, sur joints
d'étanchéité.
Gaz argon, dormant fenêtre PVC à 3 chambres
Parcloses à l'extérieur et drainage de la feuillure à verre label AVIQ ou avis technique CSTB.
Classement des menuiseries extérieures : A2-E4-VA2.
TH9: battant et coulissant UW:entre 1.8 et 1.6
Les procès-verbaux d'essais AEV seront transmis à l'architecte pour accord.
La fixation par pistoscellement ne sera pas admise
Pose suivant normes, insertions Compriband.
Réservations pour grilles d'entrée d'air dans la traverse haute des bâtis dormants des
ouvertures sur pièces principales.
4.1.2 Note préliminaire
Les travaux du présent lot seront réalisés suivant les règles de l'art en conformité avec les
règles en vigueur et, en particulier, avec les spécifications générales et les documents
techniques du R.E.E.F. et des D.T.U. ainsi que de la législation en vigueur relative à la
réglementation incendie se rapportant aux façades d'immeubles recevant du public et en
particulier:
-Normes A.F.N.O.R.
-Règles Neige et vent
-D.T.U. n° 37.1 cahier des charges applicables aux travaux des menuiseries métallique
-D.T.U. 39.1 Travaux de vitrerie
-D.T.U. 39.4 Travaux de miroiterie en verre épais.
-Avis technique du C.S.T.B.
Ainsi que tous les règlements en vigueur à la date d'exécution des travaux
4.1.3 Sécurité et protection de la santé
Conformément à la loi n°93-1418 du 31 décembre 1993, et aux décrets de 26 décembre 1994,
et des 4 et 6 mai 1995 les entrepreneurs sont contractuellement tenus de prendre toutes les
dispositions qui s'imposent et de répondre à toutes demandes du coordinateur concernant
l'intégration de la sécurité et l'organisation de la coordination en matière de sécurité et de
protection de la santé sur les chantiers
L'entreprise devra prévoir tous les frais nécessaires suivant indications du coordinateur S.P.S (
Mesures d'organisation générale du chantier )
LE : 14/10/2015
PACT HD - 56
Av Borgnis Desbordes - 56000 VANNES
Page : 2
DESCRIPTIF QUANTITATIF
Affaire : V2001515 Rénovation complète d'une maison
Lot n°4 : MENUISERIES EXT. PVC et INT. BOIS
4.1.4 Erreurs ou omissions
L'Entrepreneur devra s'assurer sur place des cotes et des dimensions des ouvertures
extérieures avant toute commande ou mise en fabrication.
4.1.5 Nettoyage et Protection
L'entrepreneur du présent lot devra le nettoyage des vitrages aux 2 faces avant la réception
des travaux et assurer la protection des ouvrages pendant toutes la durée du chantier.
4.1.7 Nota
La menuiserie de l'œil de bœuf n'est pas concernée dans ce projet
LE : 14/10/2015
PACT HD - 56
Av Borgnis Desbordes - 56000 VANNES
Page : 3
DESCRIPTIF QUANTITATIF
Affaire : V2001515 Rénovation complète d'une maison
Lot n°4 : MENUISERIES EXT. PVC et INT. BOIS
Désignation
Unité
Quantité
Prix unit.
Montant HT
4.2 MENUISERIES EXT. PVC
4.2.1 Cylindre de chantier
Mise en place d'un cylindre de chantier avec fourniture de
6 passes et réalisation de doubles pour le portillon sur rue
U
1
U
1
U
1
4.2.2 Porte fenêtre vitrée 1 vant. ouv. Française
Bloc-porte fenêtre vitrée comprenant:
- 1 châssis porte avec 1 ouvrant à la française
- Imposte vitrée faux cintre
- Soubassement plein isolé de 0.25ht
- Vitrage isolant de l'ouvrant , stadip int. 44.2
- Pattes de fixation
- Etanchéités obligatoires
- Seuil extraplat
- Paumelles, réglables en duralinox avec axe en acier
inoxydable
- Serrure de sûreté à 3 points et béquille simple en
aluminium
- Butoirs d'arrêt de porte NORMBAU BP 80
Tapées d'isolation 100mm
4.2.2.1 -Dimensions: 1.00x 2.65 ht
Localisation:
Salon
4.2.2.2 -Dimensions: 1.01x 2.67ht
Avec traverse horizontale
Vitrage SP10 sur l'extérieur de l'ensemble
Localisation:
Entrée
4.2.3 Chassis 2 vantaux OB ouvrant à la française
Fourniture et pose de chassis en PVC, ouvrant à la
française 2 vantaux OB ( OB 2) comprenant:
- cadre dormant périphérique faux cintre compris profilé
d'appui extra plat
- croisée à 2 vantaux vitrés, crémone encastrée avec tringle
encastrée ,poignée
- double vitrage
- tapées d'isolation de 100mm
LE : 14/10/2015
PACT HD - 56
Av Borgnis Desbordes - 56000 VANNES
Page : 4
DESCRIPTIF QUANTITATIF
Affaire : V2001515 Rénovation complète d'une maison
Lot n°4 : MENUISERIES EXT. PVC et INT. BOIS
Désignation
Unité
Quantité
Prix unit.
Montant HT
4.2.3.1 -Dimensions 1.00 x 1.90 ht
- vitrage isolant avec argon, stadip int.44.2, petits bois
intégrés selon plan
Localisation:
Chambre 3
U
1
U
1
U
2
U
1
U
1
4.2.3.2 -Dimensions 1.00 x 1.90 ht
- vitrage isolant avec argon, stadip int.44.2, petits bois
intégrés selon plan
Imprimé 200
Localisation:
Salle de bains étage
4.2.3.3 -Dimensions 1.00 x 1.95 ht
- vitrage isolant acoustique type Climaplus protect
44.2/15/44.2, petits bois intégrés selon plan
Localisation:
Chambres 1 et 2
4.2.3.4 -Dimensions 1.40 x 2.10 ht
- vitrage isolant acoustique type Climaplus protect
44.2/15/44.2, petits bois intégrés selon plan
Localisation:
Coin-cuisine
4.2.3.5 -Dimensions 1.75 x 2.10 ht
- vitrage isolant acoustique type Climaplus protect
44.2/15/44.2, petits bois intégrés selon plan
Localisation:
Séjour
4.2.4 Ensemble vitré
Fourniture et pose d’un ensemble en PVC, comprenant:
- cadre dormant périphérique compris profilé d'appui extra
plat
- soubassement plein isolé
LE : 14/10/2015
PACT HD - 56
Av Borgnis Desbordes - 56000 VANNES
Page : 5
DESCRIPTIF QUANTITATIF
Affaire : V2001515 Rénovation complète d'une maison
Lot n°4 : MENUISERIES EXT. PVC et INT. BOIS
Désignation
Unité
Quantité
Prix unit.
Montant HT
- croisée à 1 vantail à soufflet vitré(vitrage isolant avec
argon, SP10 extérieur, imprimé 200), tringle encastrée
avec poignée
- montant horizontal élargi
- fixe vitré en partie haute ( vitrage isolant avec argon,
SP10 extérieur, imprimé 200)
- tapées d'isolation de 100mm
4.2.4.1 -Dimensions 1.00 x 2.50 ht
Localisation:
WC RdC
U
1
U
1
U
2
U
1
4.2.5 Mortaises pour grilles EA
Dans imposte porte-fenêtre du salon
4.2.6 Garde corps fenêtre ht:1.00m
Fourniture et pose d'un garde corps en profilés d'aluminium
laqué blanc sur les fenêtres de l'étage, coté cours
Comprenant 2 lisses et barreaudage, entraxe 0.11 maxi,
0.40m de haut
-hauteur garde corps: 1.00 ht sol fini
Minute:
2x1u=
>:=
2
2
Total général : ( U )
2
SOUS TOTAL
4.3 MENUISERIE EXT. BOIS
4.3.1 Porte en bois
Dépose et remplacement de la porte extérieure en bois, sur
rue
Porte bois pin du Nord classe IV à lames verticales, gonds
et loquets galvanisés, visserie inox, serrure de sûreté
Sans finition, destinée à griser naturellement
4.3.1.1 -Dimensions: 1.06x 2.15 ht
SOUS TOTAL
4.4 FERMETURES EXTERIEURES
4.4.1 Volets PVC bleu
Volets en PVC bleu type Alphalux ou équivalent
Lames à mouchette, cintre
Pentures et contre pentures
Ferrage couleur
Compris fourniture et pose des gonds
LE : 14/10/2015
PACT HD - 56
Av Borgnis Desbordes - 56000 VANNES
Page : 6
DESCRIPTIF QUANTITATIF
Affaire : V2001515 Rénovation complète d'une maison
Lot n°4 : MENUISERIES EXT. PVC et INT. BOIS
Désignation
Unité
Quantité
Prix unit.
Montant HT
4.4.1.1 -Dimensions: 1.00x 2.65 ht
Localisation:
Salon
U
1
U
1
U
2
U
2
U
1
U
1
U
3
4.4.1.2 -Dimensions: 1.00x 2.67 ht
Système de fermeture avec serrure à clé pour fermeture
extérieure
Localisation:
Entrée
4.4.1.3 -Dimensions 1.00 x 1.90 ht
Localisation:
Chambre 3
Salle de bains
4.4.1.4 -Dimensions 1.00 x 1.95 ht
Localisation:
Chambres 1 et 2
4.4.1.5 -Dimensions 1.40 x 2.10 ht
Localisation:
Coin-cuisine
4.4.1.6 -Dimensions 1.75 x 2.10 ht
Localisation:
Séjour
SOUS TOTAL
4.5 MENUISERIES BOIS INTERIEURES
4.5.1 Révision des portes conservées
Remplacement du béquillage
Compris détalonnage si nécessaire
Butoir d'arrêt de porte
4.5.2 Bloc-porte post-formée
Bloc-porte post-formée prépeinte comprenant:
- huisserie sapin du Nord 71 x 58
- porte de 40 mm d'épaisseur, 2 faces prépeintes en usine
sur cadre sapin du Nord
LE : 14/10/2015
PACT HD - 56
Av Borgnis Desbordes - 56000 VANNES
Page : 7
DESCRIPTIF QUANTITATIF
Affaire : V2001515 Rénovation complète d'une maison
Lot n°4 : MENUISERIES EXT. PVC et INT. BOIS
Désignation
Unité
Quantité
Prix unit.
Montant HT
- Compris pattes de fixation et paumelles acier
- bec de cane à mortaiser sur portes de communication avec
pêne dormant 1/2 tour à mortaiser
- bec de cane à condamnation pour W.C. et bains
- béquille double Bezault et rosace béquille et rosace
serrure
- champlats sapin du Nord 40/10 à arêtes vives
- butoir d'arrêt de porte NORMBAU BP 80
4.5.2.1 -Dimensions 63 x 159 ht
Localisation:
Placard sous escalier, WC RdC
U
1
U
1
U
3
U
1
U
1
U
1
4.5.2.2 -Dimensions 63 x 204 ht
Localisation:
Placard BEC
4.5.2.3 -Dimensions 83 x 204 ht
4.5.3 Porte de placard coulis.mod/SOGAL
Porte de placard coulissante type SOGAL gamme Initial ou
équivalent avec panneaux à double face épaisseur 10 mm,
2 faces structurées, peintes, compris profils, rails en alu
laqué
Huisserie sapin du Nord et champlats sur 1 face
4.5.3.1 -Dimensions 154x 250 ht
Localisation:
Entrée
4.5.3.2 -Dimensions 192x 250 ht
Localisation:
Chambre 1
4.5.3.3 -Dimensions 239x 250 ht
3 vantaux
Localisation:
Chambre 2
LE : 14/10/2015
PACT HD - 56
Av Borgnis Desbordes - 56000 VANNES
Page : 8
DESCRIPTIF QUANTITATIF
Affaire : V2001515 Rénovation complète d'une maison
Lot n°4 : MENUISERIES EXT. PVC et INT. BOIS
Désignation
Unité
Quantité
Prix unit.
Montant HT
4.5.4 Porte de placard battante mod/SOGAL
Porte de placard battante type SOGAL gamme Initial ou
équivalent avec panneaux à double face épaisseur 10 mm,
2 faces structurées, peintes, poignées
Huisserie sapin du Nord et champlats sur 1 face
4.5.4.1 -Dimensions 101x 250 ht
Localisation:
Chambre 3
U
1
4.5.5 Aménagement de placard
4.5.5.1 -Séparation verticale
Fourniture et pose de panneaux NOVOLAM, habillage des
champs
Minute:
4x0.60x2.00ht=
>:=
4,80
4,80
Total général : ( M2 )
4,80
M2
4,80
M2
10,95
ML
3,51
4.5.5.2 -Tablettes placards type NOVOLAM
Tablettes NOVOLAM 22 mm d'épaisseur y compris
tasseaux, crémaillères métalliques et habillage des champs.
Minute:
1.54x0.60=
4x0.75x0.60=
1.92x0.60=
4x0.90x0.60=
2.39x0.60=
4x0.75x0.60=
4x0.70x0.60=
>:=
0,92
1,80
1,15
2,16
1,43
1,80
1,68
10,95
Total général : ( M2 )
10,95
4.5.5.3 -Tringle de penderie
Fourniture et pose de tringle de penderie en tube alu y
compris fixations
Minute:
0.75=
0.90=
0.85=
1.01=
>:=
Total général : ( ML )
LE : 14/10/2015
0,75
0,90
0,85
1,01
3,51
3,51
PACT HD - 56
Av Borgnis Desbordes - 56000 VANNES
Page : 9
DESCRIPTIF QUANTITATIF
Affaire : V2001515 Rénovation complète d'une maison
Lot n°4 : MENUISERIES EXT. PVC et INT. BOIS
Désignation
Unité
Quantité
Prix unit.
Montant HT
4.5.6 Escalier bois
Refixage et reprise si nécessaire sur l'escalier bois existant
Y compris habillage bois sur limon et renforts
ENS
1,00
ML
6,00
ML
1,00
ML
1,10
ML
5,50
4.5.7 Moulure de jonction
En rive de la trémie d'escalier
Minute:
6.00=
>:=
6,00
6,00
Total général : ( ML )
6,00
4.5.8 Plinthes crémaillère
Sur doublage façade Sud-Ouest
Minute:
1.00=
>:=
1,00
1,00
Total général : ( ML )
1,00
4.5.9 Garde corps bois
Ajout d'un garde-corps en partie basse de l'escalier
Finition à vernir, y compris protections pendant la durée du
chantier
Minute:
1.10=
>:=
1,10
1,10
Total général : ( ML )
1,10
4.5.10 Garde-corps escalier et retour
Dépose du garde-corps existant
Fourniture et repose d'un garde corps et retour sur palier,
en bois dito escalier, ht 1.00, entraxe barreaudage 0.11
maxi
Compris toutes sujétions de réalisation
Minute:
4.30=
1.20=
>:=
Total général : ( ML )
LE : 14/10/2015
4,30
1,20
5,50
5,50
PACT HD - 56
Av Borgnis Desbordes - 56000 VANNES
Page : 10
DESCRIPTIF QUANTITATIF
Affaire : V2001515 Rénovation complète d'une maison
Lot n°4 : MENUISERIES EXT. PVC et INT. BOIS
Désignation
Unité
Quantité
Prix unit.
Montant HT
4.5.11 Claustras
Avec socle en partie basse, essence bois dito escalier.
Finition à vernir, y compris protections pendant la durée du
chantier
Minute:
1.20=
>:=
1,20
1,20
Total général : ( ML )
1,20
ML
1,20
ML
2,20
ML
58,07
4.5.12 Fermeture vide contre cloison
Fermeture entre le limon et la cloison des WC du RdC, par
tasseau de menuiserie
5cm d'épaisseur, teinté dito escalier, y compris toutes
sujétions de réalisation
Minute:
1.70+0.50=
>:=
2,20
2,20
Total général : ( ML )
2,20
4.5.13 Plinthe sapin du Nord 100/10
Fourniture et pose de plinthe en sapin du nord, clouée et
collée, y compris coupe d'onglet aux angles.
Minute:
chambre 1
2x3.89+2x3.09+2x0.67+2x0.35=
déd.
0.83=
chambre 2
2x3.89+2x3.46+2x0.67+2x0.35=
déd.
0.83=
chambre 3
2x3.66+2x3.06+2x0.35=
déd.
0.83=
salle d'eau étage
2x1.54+2x3.19+2x0.35=
déd.
0.83=
2x0.90=
WC étage
2x1.47+2x0.90=
déd.
0.83=
LE : 14/10/2015
16,00
-0,83
16,74
-0,83
14,14
-0,83
10,16
-0,83
-1,80
4,74
-0,83
PACT HD - 56
Av Borgnis Desbordes - 56000 VANNES
Page : 11
DESCRIPTIF QUANTITATIF
Affaire : V2001515 Rénovation complète d'une maison
Lot n°4 : MENUISERIES EXT. PVC et INT. BOIS
Désignation
Unité
dégagement
2.05+2x2.17=
déd.
5x0.83=
>:=
Quantité
Prix unit.
Montant HT
6,39
-4,15
58,07
Total général : ( ML )
58,07
4.5.14 Reprise sur parquet étage
En provision
M2
5,00
4.5.15 Trappe d'accès au combles
Fourniture et pose d'une trappe d'accès aux plafonds du
dégagement, type TPI 51 de chez Nicoll, comprenant:
- Cadre posé et étanche par mastic joint avec le plafond
- Trappe avec rehausse
- Isolation par ouate de polyester de 300mm
- joint d'étanchéité
- Dimensions 55x 55 mm
U
1
4.5.16 Tablettes d'embrasures en bois dur
En bois CP finition exotique qualité à vernir en 20 mm
d'épaisseur avec rive moulurée posée sur et y compris
taligots en bois dur scellés
Minute:
RdC
1.45x0.17=
1.80x0.17=
1.10x0.40= cage escalier
étage
4x1.05x0.17=
>:=
0,24
0,30
0,44
0,71
1,70
Total général : ( M2 )
1,71
M2
1,71
4.5.17 Habillage entre volées d'escalier
Réalisation en CP épais d'un habillage entre volées
d'escalier (en plafond WC)
Dimensions: 1.80 x 0.25
U
1
U
2
4.5.18 Coffre Habillage nourrices EC-EF
- Ossature en sapin du Nord
- Habillage par panneau en contrepelaqué 12 mm
d'épaisseur, fixé par vis laiton à cuvette
- Remplissage en laine de verre
LE : 14/10/2015
PACT HD - 56
Av Borgnis Desbordes - 56000 VANNES
Page : 12
DESCRIPTIF QUANTITATIF
Affaire : V2001515 Rénovation complète d'une maison
Lot n°4 : MENUISERIES EXT. PVC et INT. BOIS
Désignation
Unité
Quantité
Prix unit.
Montant HT
4.5.19 Miroir
Fourniture et pose de miroir au bord émaillés fixés avec
support de chez NORMBAU réf : 82.1 ou équivalent.
Dimensions : 60 x 80 ht
U
2
SOUS TOTAL
MONTANT H.T. En Euros
T.V.A. 10,00%
MONTANT T.T.C. En Euros
Fait à
le
L'entrepreneur
( cachet )
LE : 14/10/2015
PACT HD - 56
Av Borgnis Desbordes - 56000 VANNES
Page : 13
