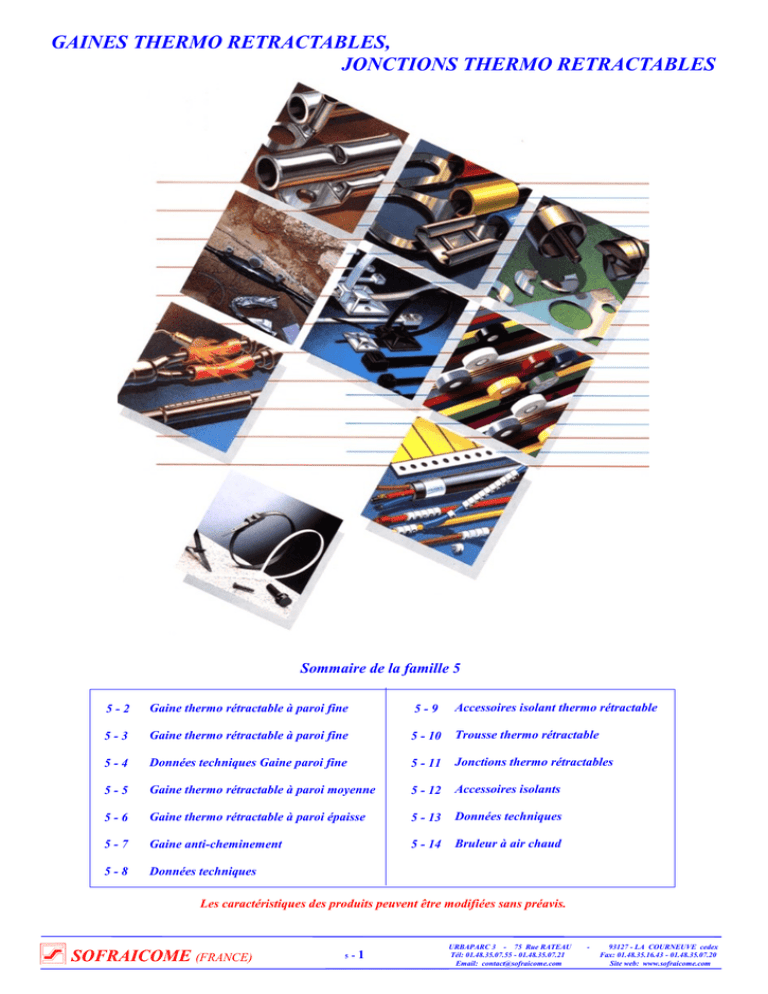

GAINES THERMO RETRACTABLES,
JONCTIONS THERMO RETRACTABLES
Sommaire de la famille 5
5-2
Gaine thermo rétractable à paroi fine
5-9
Accessoires isolant thermo rétractable
5-3
Gaine thermo rétractable à paroi fine
5 - 10
Trousse thermo rétractable
5-4
Données techniques Gaine paroi fine
5 - 11
Jonctions thermo rétractables
5-5
Gaine thermo rétractable à paroi moyenne
5 - 12
Accessoires isolants
5-6
Gaine thermo rétractable à paroi épaisse
5 - 13
Données techniques
5-7
Gaine anti-cheminement
5 - 14
Bruleur à air chaud
5-8
Données techniques
Les caractéristiques des produits peuvent être modifiées sans préavis.
SOFRAICOME (FRANCE)
5
-1
URBAPARC 3 - 75 Rue RATEAU
Tél: 01.48.35.07.55 - 01.48.35.07.21
Email: [email protected]
-
93127 - LA COURNEUVE cedex
Fax: 01.48.35.16.43 - 01.48.35.07.20
Site web: www.sofraicome.com
GAINE THERMORETRACTABLE A PAROI FINE
THIN-WALLED HEAT-SHRINK TUBES
Application :
 Isoler, relier, repérer
 Protection contre rupture de conducteurs et corrosion
 Protection mécanique
Caractéristiques :
 A paroi fine
 Auto-extinguible
 Haute résistance à la traction
 Haute résistance à un flux froid
 Flexible
 Non corrosif
 Bonnes caractéristiques chimiques et électriques
 Résistant aux UV  Approuvé selon UL
Couleurs : 1 Noir, 2 Bleu, 3 Jaune
4 Rouge, 5 Blanc,6 Vert
8 Gris, 9 Brun, 10 Orange
13 Vert/jaune, 14 Transparent
Application :
 Insulating, bundling, marking
 Prevents broken cores and corrosion
 Mechanical reinforcing
Main features :
 Thin-walled
 Self-extinguishing
 High tensile strength
 Resistant to cold flow
 Flexible
 Non-corrosive
 Good chemical and electrical properties
 UV-resistant  Approved according to UL
Colours : 1 Black, 2 Blue, 3 Yellow
4 Red, 5 White, 6 Green
8 Grey, 9 Brown, 10 Orange
13 Green/Yellow, 14 Transparent
GAINES A PAROI FINE 2/1
THIN-WALLED TUBES 2/1
L (m)
E*
CODE
REF
d1
d1*
403100
GPF 100 3-64
1.2
0.6
403101
GPF 100 1-16
1.6
0.8
0.43
403102
GPF 100 3-32
2.4
1.2
0.51
403103
GPF 100 1-8
3.2
1.6
403104
GPF 100 3-16
4.8
2.4
403105
GPF 100 1-4
6.4
3.2
403106
GPF 100 3-8
9.5
4.8
150
403107
GPF 100 1-2
12.7
6.4
100
403108
GPF 100 3-4
19.1
9.5
50
403109
GPF 100 1
25.4
12.7
403110
GPF 100 1.1-4
31.8
15.9
403111
GPF 100 1.1-2
38.1
19.1
1.02
403112
GPF 100 2
51
25.4
1.14
403113
GPF 100 3
76
38
403114
GPF 100 4
102
51
Epaisseur
400
0.41
10x1m
300
0.64
0.76
0.89
50
25
10x1m
1.27
1.40
GAINES A PAROI FINE 3/1
THIN-WALLED TUBES 3/1
* APRÈS RÉTRACTION
GPF 3000 1.5-0.5
1.5
0.5
403301
GPF 3000 3-1
3
1
403302
GPF 3000 6-2
6
2
300
0.65
403303
GPF 3000 9-3
9
3
150
0.75
403304
GPF 3000 12-4
12
4
100
403305
GPF 3000 18-6
18
6
50
403306
GPF 3000 24-8
24
8
1.00
403307
GPF 3000 39-13
39
13
1.15
Autres dimensions sur demande
SOFRAICOME (FRANCE)
5
-2
400
0.45
403300
10x1m
0.55
Les caractéristiques peuvent être modifiées sans préavis
Tél: 01.48.35.07.55 - 01.48.35.07.21
-
Fax: 01.48.35.16.43 - 01.48.35.07.20
GAINE THERMORETRACTABLE A PAROI FINE
THIN-WALLED HEAT-SHRINK TUBES
Application :
 Isoler, relier, repérer
 Protection contre rupture de conducteurs et corrosion
 Protection mécanique
Caractéristiques :
 A paroi fine à moyenne
 Auto-extinguible
 Avec colle
 Bonnes caractéristiques chimiques et éléctriques
 Flexible
 Non corrosif
 Résistant aux UV  Approuvé selon UL
Couleurs : 1 Noir, 2 Transparent
GAINES A PAROI FINE AVEC ADHESIF
Application :
 Insulating, bundling, marking
 Prevents broken cores and corrosion
 Mechanical reinforcing
Main features :
 Thin to medium-walled
 Self-extinguishing
 With adhesif
 Flexible
 Non-corrosive
 UV-resistant  Approved according to UL
Colours : 1 Black, 2 Tranparent
THIN-WALLED TUBES WITH ADHESIVE
L (m)
E*
CODE
REF
d1
d1*
Selon normes MIL-I-23053/4
4033111
GPFA 3000 3-1
3
1
400
1.0
According to MIL-I-23053/4
4033121
GPFA 3000 6-2
6
2
300
1.2
403319
GPFA 3000 9-3
9
3
150
1.4
403314
GPFA 3000 12-4
12
4
100
1.7
403315
GPFA 3000 19-6
19
6
50
2.1
403316
GPFA 3000 24-8
24
8
50
2.4
403317
GPFA 3000 40-13
40
13
25
2.4
SOF-BOX THERMORETRACTABLE 3/1
Epaisseur
HEAT-SHRINK SOF-BOX 3/1
403020
SB 1.5-0.5
1.5
0.5
403021
SB 3-1
3
1
403022
SB 6-2
6
2
403023
SB 9-3
9
3
403024
SB 12-4
12.
4
8
0.75
403025
SB 18-6
18
6
7
0.75
403026
SB 24-8
24
8
4
1.00
GAINE A PAROI FINE 2/1 Vert-Jaune
15
0.45
0.55
10
0.65
0.75
THIN-WALLED 2/1 Green-Yellow
403115
GPFVJ 100 1-8
3.2
1.6
400
40.3116
GPFVJ 100 3-16
4.8
2.4
300
403117
GPFVJ 100 1-4
6.4
3.2
403118
GPFVJ 100 3-8
9.5
4.8
150
403119
GPFVJ 100 1-2
12.7
6.4
100
403120
GPFVJ 100 3-4
19.1
9.5
50
Existe en SOF-BOX Vert-Jaune
403121
GPFVJ 100 1
25.4
12.7
0.89
Exist in SOF-BOX Green-Yellow
403122
GPFVJ 100 1.1-2
38.1
19.1
1.02
SOFRAICOME (FRANCE)
10x1m
5
-3
0.51
10x1m
0.64
0.76
Tél: 01.48.35.07.55 - 01.48.35.07.21
-
Fax: 01.48.35.16.43 - 01.48.35.07.20
Technical Data - Données techniques
Type
Densité
Density
Dureté
Hardness
Elongation à la rupture
Elongation at tear
Résistance à la rupture
Tensile strength
Rétraction longitudinale
Longitudinal shrinkage
Méthode de contrôle
GPF 100
GPF 3000
GPFA 3000
DIN 53 479
~ 1,2 g/cm3
~ 1,2 g/cm3
~ 1,2 g/cm3
DIN 53 505
< 45 Shore D
< 45 Shore D
< 50 Shore D
EN ISO 527-2
> 200 %
> 250 %
> 350 %
EN ISO 527-2
> 10 Mpa
> 10 Mpa
> 14 Mpa
CP-PM-1013*
< 10 %
< 10 %
+5 / -15 %
2:1
3:1
>3:1
CP-PM-1004*
< 60°C
< 60°C
< 60°C
DIN 53 446
-55 - 125°C
-55 - 125°C
-55 - 85°C
CP-PM-1004*
> 110°C
> 110°C
> 100°C
auto-extinguible**
auto-extinguible**
auto-extinguible**
self-extinguishing**
ASTM 2671 C
-55°C
-55°C
-55°C
EN ISO 527-2
> 150 %
> 150 %
> 300 %
10 Mpa
10 Mpa
10 Mpa
DIN VDE 0303 T2
> 20 kV/mm
> 20 kV/mm
> 20 kV/mm
DIN VDE 0303 T3
> 1014 Ohm x cm
> 1014 Ohm x cm
> 1014 Ohm x cm
DIN VDE 0303 T3
> 2,5
> 2,5
> 2,5
aucune
aucune
aucune
none
none
none
< 0,5 %
< 0,5 %
< 0,5 %
Rate 1
Rate 1
Rate 1
Indice 1
Indice 1
Indice 1
Test method
Proportion de rétraction
Shrink ratio
Température de stockage
Stock temperature
Température d'utilisation
permanente
Temperature at continuous
duty
Températue de rétraction
Shrinkage temperature
Comportement lors de la
combustion
Burning behaviour
Flexibilité à basse température (4h / -40°C)
Flexibility at low temperature
Vieillissement thermique
(168h / 150°C)
Thermal ageing
- Elongation à la rupture
- Elongation at tear
Rigidité diélectrique
Dieletric strength
Résistance intérieure spécifique
Specific volume resistance
Constante diélectrique
Dielectric constant
Corrosion
Corrosion
Absorption d'eau
Water absorption
Résistance aux champignons et aux moisissures
Resistance to fungus and
decay
*
ASTM-D 876
ASTM 26 71
DIN 53 495 1 L
ISO 846 Meth. A
Méthode de contrôle interne selon DIN ISO 9001 - Internal Specification according to
** Transparent pas auto-extinguible - Transparent not self-
SOFRAICOME (FRANCE)
5
-4
Tél: 01.48.35.07.55 - 01.48.35.07.21
-
Fax: 01.48.35.16.43 - 01.48.35.07.20
GAINE THERMORETRACTABLE A PAROI MOYENNE
MEDIUM-WALLED HEAT-SHRINK TUBES
Application :
 Isoler
 Protection résistante à la pression et étanche à l’humidité
 Emploi dans les accessoires de câbles
Caractéristiques :
 A paroi moyenne  Sans halogène
 Flexible
 Non corrosif
 Résistant aux UV
Couleur : 1 Noir
GAINES A PAROI MOYENNE AVEC ADHESIF
Selon norme DIN IEC 15C/590/CD
According to DIN IEC 15C/590/CD
Application :
 Insulating
 Pressure and humidity-proof sheathings
 Uses with cable accessories
Main features :
 Medium-walled  Halogen-free
 Flexible
 Non-corrosive
 UV-resistant
Colour : 1 Black
MEDIUM-WALLED TUBES WITH ADHESIVE
d1
d1*
4032001
GPMA 8-2
8
2
403200
GPMA 12-3
12
3
1.4
403201
GPMA 22-6
22
6
2.0
403202
GPMA 34-7
34
7
2.6
403203
GPMA 40-12
40
12
2.6
403204
GPMA 56-16
56
16
2.7
4032041
GPMA 63-19
63
19
2.8
403205
GPMA 75-22
75
22
3.0
403206
GPMA 95-26
95
26
3.2
403207
GPMA 120-34
120
34
3.3
403208
GPMA 142-45
142
45
403209
GPMA 160-50
160
50
3.5
4032091
GPMA 180-60
180
60
3.5
Epaisseur
1
1.3
1
10x1m
3.5
MEDIUM-WALLED TUBES
4032002
GPM 12-3
12
3
4032012
GPM 22-6
22
6
2.0
4032022
GPM 34-7
34
7
2.6
4032032
GPM 40-12
40
12
2.6
4032042
GPM 56-16
56
16
2.7
4032043
GPM 63-19
63
19
2.8
4032052
GPM 75-22
75
22
3.0
4032062
GPM 95-26
95
26
3.2
4032072
GPM 120-34
120
34
3.3
4032082
GPM 142-45
142
45
3.5
4032092
GPM 160-50
160
50
3.5
4032093
GPM 180-60
180
60
3.5
SOFRAICOME (FRANCE)
E*
REFERENCE
GAINES A PAROI MOYENNE
L (m)
CODE
5
-5
1
1.4
1x10m
Tél: 01.48.35.07.55 - 01.48.35.07.21
-
Fax: 01.48.35.16.43 - 01.48.35.07.20
GAINE THERMORETRACTABLE A PAROI EPAISSE
THICK-WALLED HEAT-SHRINK TUBES
Application :
 Isoler
 Protection résistante à la pression et étanche à l’humidité
 Emploi dans les accessoires de câbles
Caractéristiques :
 A paroi épaisse
 Sans halogène
 Haute résistance mécanique
 Flexible
 Non corrosif
 Résistant aux UV
Couleur : 1 Noir
GAINES A PAROI EPAISSE AVEC ADHESIF
Application :
 Insulating
 Pressure and humidity-proof sheathings
 Uses with cable accessories
Main features :
 Thick-walled  Halogen-free
 High mechanical strength
 Flexible
 Non-corrosive
 UV-resistant
Colour : 1 Black
THICK-WALLED TUBES WITH ADHESIVE
L (m)
E*
CODE
REFERENCE
d1
d1*
403210
GPEA 12-3
12
3
4032101
GPEA 16-4
16
4
3.1
403211
GPEA 22-6
22
6
2.7
403212
GPEA 33-8
33
8
4.0
403213
GPEA 45-12
45
12
4.4
403214
GPEA 55-15
55
15
4.4
403215
GPEA 75-20
75
20
4.5
403216
GPEA 92-25
92
25
4.6
403217
GPEA 130-34
130
34
4.8
GAINES A PAROI EPAISSE
Epaisseur
1
2.6
THICK-WALLED TUBES
4032102
GPE 12-3
12
3
4032103
GPE 16-4
16
4
3.1
4032112
GPE 22-6
22
6
2.7
4032122
GPE 33-8
33
8
4.0
4032132
GPE 45-12
45
12
4.4
4032142
GPE 55-15
55
15
4.4
4032152
GPE 75-20
75
20
4.5
4032162
GPE 92-25
92
25
4.6
4032172
GPE 130-34
130
34
4.8
403218
GPE 160-55
160
55
4.6
403219
GPE 175-55
175
55
4.6
SOFRAICOME (FRANCE)
10x1m
5
-6
1
2.6
1x10m
Tél: 01.48.35.07.55 - 01.48.35.07.21
-
Fax: 01.48.35.16.43 - 01.48.35.07.20
GAINE ANTI-CHEMINEMENT
ANTI-TRACKING HEAT-SHRINK TUBES
Application :

Insulating of MV busbars

MV joints and terminations
Main features :
 High anti tracking resistance
 High insulation properties
 Good mechanical strenght
 Weather resistant
 Flexible
 Halogen free
Application :
 Isolation de barres HTA
 Jonctions et extrêmités HTA
Caractéristiques :

Excellente tenue au cheminement

Isolation electrique élevée

Bonne tenue mécanique

Bonne tenue aux intempéries

Souple et flexible

Sans halogêne
CODE
REFERENCE
d1
d1*
L (m)
E*
m
Epaisseur
403220
GAC 19-6
19
6
403221
GAC 29-9
29
9
3.0
403222
GAC 38-12
38
12
3.1
403223
GAC 48-15
48
15
3.1
403224
GAC 60-20
60
20
3.1
403225
GAC 80-26
80
26
3.1
403226
GAC 120-40
120
40
3.1
AVEC ADHESIF SUR DEMANDE
SOFRAICOME (FRANCE)
1
3.0
1x10m
* AFTER SKRINKAGE
5
-7
Tél: 01.48.35.07.55 - 01.48.35.07.21
-
Fax: 01.48.35.16.43 - 01.48.35.07.20
Type
Test method
Matériel
Polyoléfine réticulé, sans plomb ni cadmium
PE modified, free of lead and cadmium
Material
Densité
Density
Dureté
Hardness
Elongation at tear
Tensile strength
Shrink ratio
Concentricité expansée
Concentricity extended
Concentricité rétractée
Concentricity shrunk
Température d'utilisation permanente
Temperature at continuous duty
Comportement lors de la combustion
Burning behaviour
Flexibilité à basse température
Vieillissement thermique (168h / 150°C)
Thermal ageing
Dieletric strength
Corrosion
Corrosion
Absorption d'eau
Water absorption
Resistance to fungus and decay
*
GPM/GPMA GPE/GPEA
DIN 53 479
~ 1,05 g/cm3
~ 1,05 g/cm3
DIN 53 505
< 50 Shore D
< 50 Shore D
> 350 %
> 350 %
> 13 MPa
> 13 MPa
+5 / -15 %
+5 / -15 %
>3:1
>3:1
50 %
50 %
85 %
85 %
DIN IEC 15C/590/CD
-40 - 120°C
-40 - 120°C
CP-PM-1004*
> 125°C
> 125°C
DIN IEC 15C/590/CD
DIN IEC 15C/592/CDV
DIN IEC 15C/590/CD
DIN IEC 15C/592/CDV
DIN IEC 15C/590/CD
DIN IEC 15C/592/CDV
DIN IEC 15C/590/CD
DIN IEC 15C/592/CDV
DIN IEC 15C/590/CD
DIN IEC 15C/592/CDV
DIN IEC 15C/590/CD
DIN IEC 15C/592/CDV
DIN IEC 15C/590/CD
pas auto-extinguible pas auto-extinguible
DIN IEC 15C/592/CDV
not self-extinguishing not self-extinguishing
DIN IEC 15C/590/CD Méthode C
-40°C
-40°C
DIN IEC 15C/592/CDV Metod C
EN ISO 527-2
> 300 %
> 13 Mpa
> 300 %
> 13 Mpa
DIN IEC 15C/590/CD
DIN IEC 15C/592/CDV
DIN IEC 15C/590/CD
DIN IEC 15C/592/CDV
DIN IEC 15C/590/CD
DIN IEC 15C/592/CDV
> 21 kV/mm
> 21 kV/mm
> 1014 Ohm x cm
> 1014 Ohm x cm
aucune
none
aucune
none
DIN 53 495 1 L
< 0,15 %
< 0,15 %
DIN IEC 15C/590/CD
DIN IEC 15C/592/CDV
Rate 1
Indice 1
Rate 1
Indice 1
Méthode de contrôle interne selon DIN ISO 9001 - Internal Specification according to DIN ISO 9001
SOFRAICOME (FRANCE)
5
-8
Tél: 01.48.35.07.55 - 01.48.35.07.21
-
Fax: 01.48.35.16.43 - 01.48.35.07.20
ACCESSOIRES ISOLANTS THERMORETRACTABLES
INSULANT HEAT-SHRINK ACCESSORIES
Manchon à fourreau énergie pour effectuer des travaux de
réparation rapide de gaine de câble,et fabriquer des boîtes de
jonction thermorétractables prenant peu d’espace.
Caractéristiques:

A paroi moyenne

Sans halogêne

Résistant à une pression interne jusqu’à 1.5 bar

Avec adhésif

Résistant à un flux froid

Résistant aux UV
 Très bonnes caractéristique chimique et électrique
CODE
REFERENCE
d1
Shrink sleeve are used for repairing damaged cable
sheaths quickly and adding only little thickness.
Main features
 Medium-walled
 Halogen free
 Withstands internal pressure up to 1.5 bar
 Including adhesive
 Very good chemical and electrical properties
 Non-corrosive
 UV resistant
d1*
Pce
Kg
E
L
Epaisseur
MANCHON A FOURREAU FENDU ENERGIE AVEC RAIL DE FERMETURE
REPAIR SLEEVE WITH ADHESIF AND SEALING RAIL
MFF 200-60 / 750 E
401200
MFF 28-10 E
28
10
0.374
401201
MFF 43-12 E
43
12
0.488
401202
MFF 72-18 E
72
18
401203
MFF 93-26 E
93
26
401204
MFF 125-32 E
125
32
401205
MFF 200-60 E
200
60
2.3
1000
1
0.629
0.657
0.930
Conditionnement en longueur de : 500, 750, 1000,1500 mm
MANCHON A FOURREAU TELECOM
TELECOM..REPAIR SLEEVE .
401210
MFF 48-8/350T
48
8
0.250
401211
MFF 68-15/400T
68
15
0.400
401212
MFF 93-25/400T
93
25
401213
MFF 120-28/630T
120
28
401214
MFF 120-28/630T
120
28
401215
MFF 137-34/750T
137
34
1
1000
0.500
KIT DE REPERAGE DE PHASE
601500
RP 25-70 / 50
22
6
50
601501
RP 70-240 / 80
40
12
80
601503
RP 150-500
56
17
125
0.040
2.5
4
CAPUCHONS D’EXTREMITE RETRACTABLES AVEC VALVE
SHRINKABLE END CAPS WITH VALVE
402050
CRC 16-27 VT
35
15
100
97
3.0
402051
CRC 26-48 VT
55
25
150
135
3.0
402052
CRC 36-75 VT
75
30
160
144
5.2
402053
CRC 46-80 VT
95
40
170
151
4.5
SOFRAICOME (FRANCE)
5
-9
0.030
20
0.040
0.090
0.080
Tél: 01.48.35.07.55 - 01.48.35.07.21
-
Fax: 01.48.35.16.43 - 01.48.35.07.20
TROUSSE THERMORETRACTABLE
HEAT-SHRINK JOINT
CODE
REFERENCE
Section nominale
mm²
L1
Pce
Kg
L2
BOITES DE JONCTION THERMORETRACTABLE BT
LV HEAT-SHRINK JOINTS
401420
TT4 1.5-16
4x1.5 – 4x16
600
100
401421
TT4 16-35
4x16 – 4x35
660
150
401422
TT4 50-95
4x50 – 4x95
700
200
401423
TT4 120-300
4x120 – 4x300
1000
300
0.108
1
0.240
0.426
1.050
BOITES DE JONCTION THERMORETRACTABLE BT
LV HEAT-SHRINK JOINTS
401430
TT5 1.5-10
5x1.5 – 5x10
400
100
401431
TT5 10-16
5x10 – 5x16
400
100
401432
TT5 6-25
5x6 – 5x25
500
100
401433
TT5 25-50
5x25 – 5x50
500
150
0.100
1
0.105
0.160
0.190
BOITES DE JONCTION THERMORETRACTABLE HT A 6.6 (7.2)KV
(Pour câble tripolaire)
HEAT-SHRINK JOINTS MV 6.6 (7.2) KV
Application : Raccordement de câble à isolation synthétique, les
jonctions sont compatibles avec des isolations en PVC, PE et PRC et
pour des gaines en PVC et PE, armures en fils ou en ruban d’acier
A l’intérieur, à l’extérieur, dans le sol, dans l’eau, dans les canalisations et dans les chemins de câbles
Caractéristiques :
 Isolation électrique élevée
 Etanchéité radiale
 Bonne tenue mécanique
 Résistance au rayonnement UV, bonne tenue aux éléments alcalins
du sol et aux influences chimiques
 Grande plage de section de câble
 Pas de durée limite de stockage
Application : Connecting plastic cables with conductor insulated by
PVC, PE and cables with PVC and PE sheaths and steel wire or belting armouring
Indoors and outdoors, underground, water, ducts and on cable trays
Main features :
 High electrical insulation factor
 Water-tight
 Good mechanical strength
 Good resistance to UV radiation, alkaline earths and chemicals
 Wide range of cable cross-sections
401400
TT3 10-16 MS6
3x10 – 3x16
750
200
0.740
401401
TT3 16-50 MS6
3x16 – 3x50
850
250
1.000
401402
TT3 25-70 MS6
3x25 – 3x70
850
250
401403
TT3 50-150 MS6
3x50 – 3x150
1000
300
1.200
401404
TT3 120-300 MS6
3x120 – 3x300
1200
400
1.300
Composition :
1
1.120
Tresse tubulaire en cuivre étamé, ressorts de contact, manchons thermo intérieurs,
extérieur et intermédiaire, fil de cuivre étamé
SOFRAICOME (FRANCE)
5
- 10
Tél: 01.48.35.07.55 - 01.48.35.07.21
-
Fax: 01.48.35.16.43 - 01.48.35.07.20
JONCTIONS THERMORETRACTABLES
Heatshrinkable joints kits
METROPOLITAIN
Underground mass transports
S-TJK 2300 pour câbles de télécommunications
Pour cables R.A.T.P. types K13 et K 23 (raccordement par connecteur)
Mise en place simple et rapide - Etanchéité parfaite
Diamètres conducteurs 12/10 mm
Diamètres conducteurs 12/10 mm
CODE
REFERENCE
Capacité
du câble
CODE
REFERENCE
Capacité
du câble
513013
S-TJK 2311
1 paire
513018
S-TJK 2316
20 paires
513014
S-TJK 2312
2 paires
513019
S-TJK 2317
28 paires
513015
S-TJK 2313
4 paires
513020
S-TJK 2318
38 paires
513016
S-TJK 2314
8 paires
513021
S-TJK 2319
56 paires
513017
S-TJK 2315
14 paires
S-TJK 300 pour câbles de télécommunications
Pour cables R.A.T.P. types K13 et K 23( raccordement par torsade)
Encombrement minimum, étanchéité parfait;
Capacité des cables: de 4 à 112 paires.
Diamètre des conducteurs: 6, 8 et 10/10.
CODE
REFERENCE
Capacité
du câble
CODE
REFERENCE
Capacité
du câble
513022
S-TJK 301/4P6
4 paires 6/10
513030
S-TJK 305/38p6
38 paires 6/10
513023
S-TJK 301/4p8.10
4 paires 8 et 10/10
513031
S-TJK 305/38p8.10
38 paires 8 et 10/10
513024
S-TJK 302/8p6
8 paires 6/10
513032
S-TJK 306/56p6
56 paires 6/10
513025
S-TJK 302/8p8.10
8 paires 8 et 10/10
513033
S-TJK 306/56p8.10
513026
S-TJK 303/14p6
14 paires 6/10
513034
S-TJK 307/84p6
84 paires 6/10
513027
S-TJK 303/14p8.10
513035
S-TJK 307/84p8.10
513028
S-TJK 304/28p6
28 paires 6/10
513036
S-TJK 308/112p6
112 paires 6/10
513029
S-TJK 304/28p8.10
513037
S-TJK 308/112p8.10
112 paires 8 et 10/10
S-JRE pour câbles énergie
Pour cables R.A.T.P. types K 24
Jonction avec gaines thermorétractables
Auto-extinguibles et sans halogène
CODE
REFERENCE
Nombre
de conducteurs
CODE
REFERENCE
Section
En mm²
513038
S-JRE 1-2,5
4-5
513045
S-JRE 4/5-2,5
2,5
513039
S-JRE 1-70
4-5
513046
S-JRE 4/5-4
4
513040
S-JRE 1-120
4-5
513047
S-JRE 4/5-6
6
513041
S-JRE 1-240
4-5
513048
S-JRE 4/5-10
10
513042
S-JRE 1-2/3-1,5
7
513049
S-JRE 7-2,5
2,5
513043
S-JRE 1-2/3-2,5
3x50 + 1x35
513050
S-JRE 3-50/1-35
50 et 35
513044
S-JRE 1-4/5-1,5
SOFRAICOME (FRANCE)
5
- 11
Tél: 01.48.35.07.55 - 01.48.35.07.21
-
Fax: 01.48.35.16.43 - 01.48.35.07.20
ACCESSOIRES ISOLANTS THERMORETRACTABLES
INSULANT HEAT-SHRINK ACCESSORIES
SECTION
mm²
CODE
Nomenclature
EDF
REF
d1
d1*
L
EXTREMITE RETRACTABLES
402002
E2R 10-35
35-150
402003
4-16
402005
50-150
402006
185-300
d2
d2*
10 pcs
Kg
E*
Epaisseur
SHRINKABLE SPREADER CAPS
10-35
6-35
L*
6798 316
30
8
65
90
12
3
2.7
20
0.070
E2R 35-150
60
23
125
160
25
8
3.5
10
0.270
E3R 4-16
25
10
50
70
9
2
2.5
20
0.080
E3R 6-35
35
15
85
125
12
2.5
3
20
0.170
E3R 50-150
55
25
130
175
22
5.5
3.5
5
0.490
E3R 185-300
110
40
175
230
48
12
4
5
1.350
28
12
55
70
9
1.8
2.7
20
0.090
4-16
402007
E4R 4-16
10-35
402008
E4R 10-35
6798 302
35
15
85
110
13.5
2.5
3.8
20
0.200
50-150
402009
E4R 50-150
6798 303
60
25
130
170
25
5.5
3.5
5
0.800
240
402001
E4R 240
6798 304
75
30
170
220
29
8
4
5
1.410
CAPUCHONS D’EXTREMITE RETRACTABLES SANS VALVE SHRINKABLE END CAPS WITHOUT
VALVE
402011
CRB 10-25
6729 403
15
5
42
42
2
100
0.020
402012
CRR 16-70
6729 408
22
9
70
60
2.5
20
0.060
402013
CRC 16-27
6798 607
35
15
100
97
3
20
0.200
402014
CRC 26-48
6798 609
55
25
150
135
3
10
0.230
402015
CRC 46-80
6798 612
95
40
170
151
4.5
5
0.250
GAINES DE PROTECTION ET D’ISOLATION DES CABLES HN 33 S 33
Pour le NEUTRE / Pour la PHASE
10-35
402016
GRN 10-35
6798 323
8
2
10
1.3
35-95
402017
GRN 35-95
50-150
6798 331
22
6
10
2
240
402018
GRP 240
6798 383
34
7
10
2.6
0.400
Rl
10 m
0.670
1.100
TROUSSES «BOUTS PERDUS» POUR CABLES HN 33 S 33
10-35
402025
BPR 10-35
50-95
402026
BPR 50-95
150-240
402027
BPR 150-240
SOFRAICOME (FRANCE)
6798 665 Utilisation : Confection de bout perdu, avec
mise sous tension, de câbles souterrains BT type
6798 675 EDF à neutre périphérique HN 33 S 32 ou à
neutre sous gaine de plomb type
6798 685 HN 33 S 33 (NFC 33 210)
5
- 12
0.640
1
1.000
1.300
Tél: 01.48.35.07.55 - 01.48.35.07.21
-
Fax: 01.48.35.16.43 - 01.48.35.07.20
CRB
E2R
Test method
CRR - CRC
E3R - E4R
DIN 53 479
1,05 g/cm3
1,05 g/cm3
1,05 g/cm3
DIN 53 505
< 50 Shore D
< 50 Shore D
< 50 Shore D
EN ISO 527-2
> 350 %
> 400 %
> 400 %
EN ISO 527-2
> 13 MPa
> 13 MPa
> 17 MPa
CP-PM-1013*
< 10 %
< 10 %
< 10 %
>3:1
>3:1
>3:1
DIN 53 446
-55 - 100°C
-30 - 135°C
-40 - 120°C
CP-PM-1004*
> 125°C
> 125°C
> 125°C
pas auto-extinguible
Type
Densité
Density
Dureté
Hardness
Elongation at tear
Tensile strength
Shrink ratio
Température d'utilisation permanente
Temperature at continuous duty
Comportement lors de la combustion
Burning behaviour
Flexibilité à basse température (4h / -40°C)
Vieillissement thermique (168h / 150°C)
Thermal ageing
Dieletric strength
Constante diélectrique
Dielectric constant
Corrosion
Corrosion
Absorption d'eau
Water absorption
Resistance to fungus and decay
ASTM-D 876
ASTM 2671 C
MFF
not self-extinguishing not self-extinguishing not self-extinguishing
-40°C
-40°C
-40°C
> 300 %
> 300 %
> 300 %
12 Mpa
12 Mpa
14 Mpa
DIN VDE 0303 T2
> 17 kV/mm
> 17 kV/mm
> 17 kV/mm
DIN VDE 0303 T3
> 1013 Ohm x cm
> 1013 Ohm x cm
> 1014 Ohm x cm
DIN VDE 0303 T3
~5
~5
~5
aucune
aucune
aucune
none
none
none
< 0,15 %
< 0,15 %
< 0,15 %
Rate 1
Rate 1
Rate 1
Indice 1
Indice 1
Indice 1
EN ISO 527-2
ASTM 26 71
DIN 53 495
ISO 846 Meth. A
* Méthode de contrôle interne selon DIN ISO 9001 - Internal Specification according to DIN ISO 9001
SOFRAICOME (FRANCE)
5
- 13
Tél: 01.48.35.07.55 - 01.48.35.07.21
-
Fax: 01.48.35.16.43 - 01.48.35.07.20
BRULEUR A AIR CHAUD
HOT-AIR BURNER
CODE
REF
404100
PACE
404103
PACG1
250022
CART
DESIGNATION
Pistolet à air chaud électrique.
Electrical hot-air pistol
1
Pistolet à air chaud à gaz
Hot-air burner (gas)
1
Cartouche seule Propane / Butane 600 ml 336 g
CHALUMEAU A AIR CHAUD AUTONOME
AUTONOME HOT-AIR TORCH
Chalumeau autonome
Poignée de sécurité avec allumage automatique
Safety handle with automatic piezo ignition
250012
3366
250014
701290
Tuyau complet, 4 m
Complete hose, 4 m
250005
309229
Détendeur 2 bar avec valve de sécurité
Fixed 2 bar regulator with hose failure valve
250004
309222
Détendeur 2 bar avec valve de sécurité pour petite bouteille
250006
3333
Brûleur dard. Pour brasage et chauffage
Pin-point burner. For small brazing and heating
250009
3341
Brûleur à flamme molle. Pour gaines thermorétractables jusqu’à Ø 150 mm
Soft flame burner. For shrinking sleeves up to Ø 150 mm
250008
3335
Brûleur cyclone
Pour brasage fort jusqu’à Ø 16 mm et brasage tendre jusqu’à Ø 50 mm
Cyclone burner. For brazing up to Ø 16 mm and soldering up to Ø 50 mm
250007
3334
Grand brûleur air chaud. Pour gaines thermorétractables fines
Big hot-air burner. For sensitive shrinking sleeves
250010
3349
Petit brûleur air chaud. Pour des accès difficiles
Small hot-air burner. For difficult accesses
250013
700001
Robinet
Tap valve
250002
204402
Tube de remplissage
Filling tube
2500150
8841
Crochet
Hook
250000
2000
Bouteille à gaz
Gas cylinder
250016
720111
1
Coffret bois de rangement
Wooden tool box
SOFRAICOME (FRANCE)
5
- 14
Tél: 01.48.35.07.55 - 01.48.35.07.21
-
Fax: 01.48.35.16.43 - 01.48.35.07.20

gaines thermo retractables, jonctions thermo

Transcription

Documents pareils

Bordure - EGT PARTNERS

Roger Stioui reçoit une haskama du Beth Din de Paris pour le calcul

51700063100 Goupille cylindrique fendue DIN 94 Acier

Jeu de tarauds à main HGB Inox

d`affaiblissement acoustique conformément à DIN EN 20 140

TLM 103 Microphone électrostatique à large capsule Points forts

SABIX BL415 C FRNC

Goutte d`eau SACEX 213

RACAL 6510 Fluorescent Cast

ORACAL 8510 Etched Glass Cal
