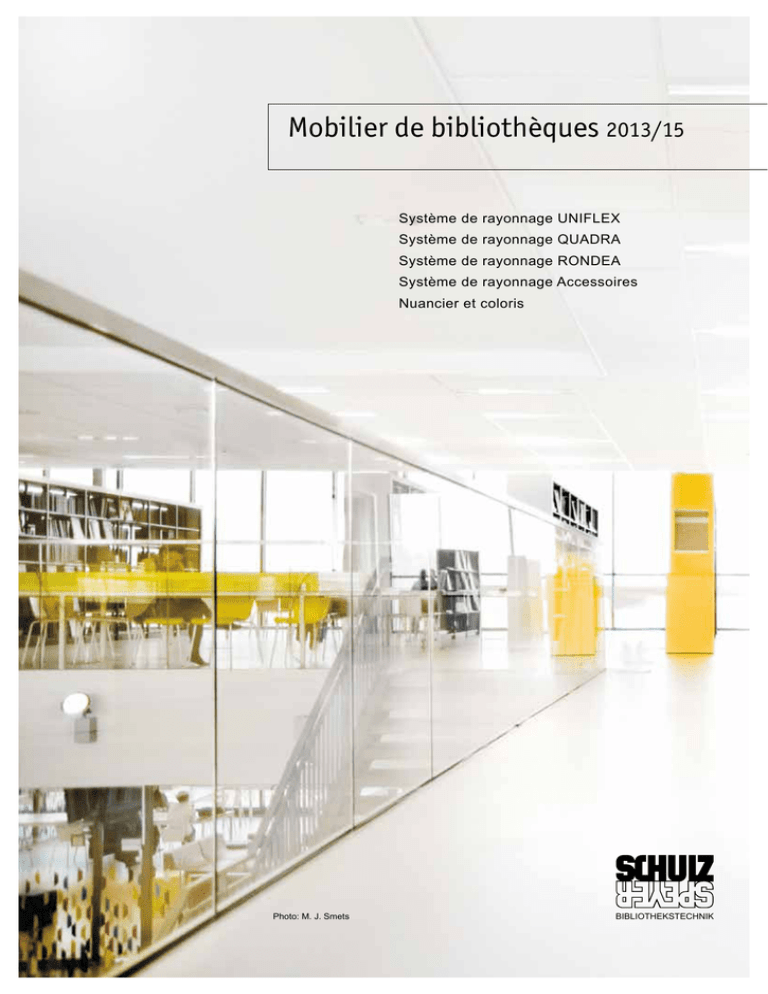

Mobilier de bibliothèques 2013/15

Transcription

Système de rayonnage UNIFLEX
Système de rayonnage QUADRA
Système de rayonnage RONDEA
Système de rayonnage Accessoires
Nuancier et coloris
Photo: M. J. Smets
BIBLIOTHEKSTECHNIK
Nous aménageons des bibliothèques!
Spécialiste d’agencement de bibliothèques, nous sommes responsables de la conception professionnelle et de l’exclusivité des meubles pour des bibliothèques de tous
domaines, indépendamment de la taille et de l’endroit.
Pour l’aménagement total ou partiel, pour des bibliothèques publiques ou scientifiques,
quoi que ce soit, nous sommes le partenaire idéal pour toutes vos questions d’aménagement spécifique concernant la bibliothèque.
WE
ARE
LIBRARY
PEOPLE
Photo: M. J. Smets
Contenu
Laissez-vous inspirer par notre enthousiasme
pour les bibliothèques. Nous concevons des bibliothèques de demain, avec des nouvelles idées
pour la présentation et l’intégration des nouveaux
médias. Mettez votre stock de médias en scène.
Montrez ce qui est important à vos yeux! Les
médias dans la bibliothèque sont souvent petits.
C’est pourquoi il faut choisir des meubles qui tapent à l’œil et offrent l’attirance souhaitée. Avec
des nouvelles idées de design, vous enchanterez
vos visiteurs. La bibliothèque d’aujourd’hui est
beaucoup plus qu’un aménagement de simples
étagères.
Système de rayonnage UNIFLEX
04
Système de rayonnage QUADRA
40
Système de rayonnage RONDEA
55
Système de rayonnage Accessoires
69
Nuancier et coloris édition 1450,1/2013
103
3
Valeur durable
Valeur durable
Toujours plus de produits et idées neuves ont
un caractère superficiel car ils suivent le
concept des modes à durée de vie éphémère.
Le nom de SCHULZ SPEYER se pose à
l’encontre de cette idée de compte à rebours.
UNIFLEX
Le classique parmi les rayonnages pour bibliothèque
Les rayonnages pour l’installation et
l’équipement de bibliothèques en sont le parfait
exemple.
La philosophie de l’entreprise commence par le
conseil, passe par le design et le choix des
matériaux et se trouve aussi dans la finition des
meubles.
L’essentiel pour chacun de ces points est de
savoir ce qui peut durer. Aujourd’hui, demain et
après-demain.
Des produits à longue durée de vie, tant dans la
forme que dans la fonction, d’un design de
qualité, intemporel, sans concession à la mode.
Une garantie à vie pour le réassort des
rayonnages et des accessoires dont l’évolution
est constante.
C’est ainsi que l’on arrive à atteindre le véritable
but de l’équipement d’une bibliothèque :
La valeur durable
4
Système de rayonnage Schulz
UNIFLEX
QUALITY IN DETAIL
5
UNIFLEX
UNIFLEX
Aucun autre produit de la gamme de
SCHULZ SPEYER ne peut prétendre à
autant de succès que le système
de rayonnage UNIFLEX.
Grâce à des compléments et des
évolutions permanentes pendant des
décennies, ce système appartient
aujourd’hui aux systèmes de rayonnage pour bibliothèques les plus
modernes du marché.
Les différentes possibilités d’aménagement et d’extension laissent un
champ très large pour une bibliothèque au design exclusif et individuel.
Le concept ainsi créé prend en
compte les différentes spécificités
d’un aménagement:
rayonnages avec tablettes
bois ou métal,
présentoir pour périodiques,
bac multimédia, éclairage,
signalisations,
tablette supérieure et tablette socle,
habillage latéral.
Toutes ces fonctions sont en accord
avec la gamme UNIFLEX.
Rayonnage UNIFLEX avec différentes variantes d’aménagement
6
7
Habillage latéral en bois
Habillage latéral en verre
Habillage latéral acrylique
Habillages
latéra
Habillages
Les rayonnages peuvent
demander des finitions
individualisées.
Les habillages latéraux
permettent des finitions
personnalisées des
rayonnages.
Bois précieux, glace, tôle
perforée sobre, harmonie
ou transparence
UNIFLEX propose un
décor original.
8
Montant en bois
Habillage latéral en tôle
micro perforée
aux
latéraux
perforée en fente
perforée carrée
Illustration des différentes possibilités de perforation pour habillage latéral
Perforation en fente
4/40
Perforation carrée
QG 10/62,5
Perforation ronde
RG 5/25
Présentoir pour CD et livres de poche
ainsi que support documents
Les habillages latéraux en métal perforé offrent
la possibilité d’un emploi supplémentaire grâce à
différents accessoires d’adaptation.
L’acoustique de la pièce peut même être influencée
grâce à un revêtement spécial modérateur de son.
9
portes battantes en bois
porte en verre avec montants en bois
porte grillagée
Modèles Modèles
de portes
de portes
Les rayonnages – qu’ils soient
alignés ou isolés – peuvent être
fermés par différents modèles
de portes.
On peut ainsi rapidement transformer le rayonnage en armoire,
même ultérieurement.
En ajoutant une tablette de
couverture à un rayonnage bas,
on transforme rapidement en plan
de consultation très pratique.
Rayonnage bas H 1100mm avec tablette de couverture en bois
10
Jeu de portes battantes en verre et rayonnage double
avec portes coulissantes en verre (de gauche à droite)
11
Pour une utilisation optimale des
pièces hautes UNIFLEX offre la
possibilité de surélever les rayonnages. Pour cela, les montants
porteurs seront rallongés avec des
« rehausseurs » .
Les rayonnages déjà existants
peuvent, eux aussi, être équipés.
Pour une parfaite utilisation de
cette hauteur nous proposons
différentes échelles au choix.
Modèles
d’
Modèles d’
Répartiteur de charges sur rayonnage UNIFLEX
Rayonnage UNIFLEX 2250 mm de hauteur surélevée à 3325 mm
avec échelle accrochée
En cas de sol délicat ou incapable de
supporter beaucoup de poids nous vous
proposons d’adapter à nos rayonnages
des répartiteurs de charge.
12
Échelle coulissante pour rayonnage
Tabouret à roulettes sécurisées haut.
max. du rayonnage 2575 mm
’aménagement
’aménagement
Porte rabattable pour présentatior de
périodiques
Rayonnage sur roulettes avec
présentoir latéral
Rayonnage
pour Atlas ou
grands livres
avec habillage
latéral en bois
Tablette latérale inclinée 60°
Tablette latérale horizontale
13
Système d’éclairage
cylindrique 65
Système d’éclairage carré 60
Rampe d’éclairage continu avec bras support
Eclairage pour
rayon
Eclairage pour
Traverse pour rampe d’éclairage
Ovale 190
Lampes halogènes pour rayonnages
carré 60
14
système d’éclairage
cylindrique 65
Pour un éclairage adéquat et
pour garder la flexibilité
souhaitée par rapport à la
position des rayonnages,
UNIFLEX propose plusieurs
possibilités d’éclairage.
La gamme de choix s’étend des
très efficaces spots halogènes,
en passant par des rampes verticales pour finir par les rampes
horizontales.
Pour le passage de câbles,
nous vous proposons nos montants spécialement aménagés
pour l’éclairage UNIFLEX.
nnages
rayonnages
Pour un éclairage optimal du
rayonnage, nous vous
ferons volontiers un plan d’éclairage sur demande.
Lampe halogène
latérale
15
Rampe verticale
Signalisation frontale
pour tablette intermédiaire
Tableau de signalisation latérale
Signalisation supérieure et latérale
Vous trouverez en page 69,
plusieurs autres possibilités et
accessoires pour le système de
rayonnages UNIFLEX.
Bacs à médias
accrochables
2 bacs
Accessoires
Accessoires
Bacs à médias
accrochables
3 bacs
BOX pour périodiques dans le rayonnage
Bac à multimédias
intégré dans le
rayonnage
Bac multimédias
sur tablette
droite horizontale
Et bac multimédias
sur châssis
télescopique
extractable
16
UNIFLEX
UNIFLEX
Avec UNIFLEX vous posez la première
pierre de l’utilisation d’une palette
d’accessoires incroyables et orientés
vers le futur.
En tant qu’entreprise spécialiste de
l’aménagement de bibliothèques,
Schulz Speyer est compétent pour
faire des plans qualifiés et un ameublement exclusif de bibliothèques,
indépendamment de leur taille et de
leur emplacement.
Nos conseillers compétents vous
renseigneront volontiers ou prendront
rendez-vous pour un entretien-conseil,
bien entendu Sans engagement de
vorre part.
Ensemble nous arriverons
à ce qui nous tient tant
à cœur :
Valeur durable.
17
UNIFLEX
Le classique parmi les rayonnages pour bibliothèque.
Seules des décennies d’expérience dans l’aménagement
tant pour les bibliothèques scientifiques que publiques
peuvent permettre la compétence et la performance
très spécifique dans ce domaine.
Depuis plus de 50 ans Schulz Speyer à pour vocation la
planification et l’aménagement exclusif de bibliothèques.
Aucun autre produit de la gamme de SCHULZ SPEYER
ne peut prétendre à autant de succès que le système
de rayonnage UNIFLEX.
100
Le concept créé prend en compte les différentes
spécificité d’un aménagement.
Rayonnages, rehausses, rayonnages compacts,
mezzanines: Toutes ces fonctions sont prises en compte
avec le système UNIFLEX Le Design des complements
tel que l’habillage, les portes, l’éclairage ainsi que
la signalétique sont en parfaite harmonie.
UNIFLEX -S
Le système de rayonnage Schulz est non seulement
fonctionnel mais aussi d’une qualité durable et d’une
fabrication répondant aux demandes les plus exigeantes
dans le milieu des bibliothèques.
La fabrication irréprochable, la haute résistance à la
charge, la qualité du plus haut niveau garantissent à
nos installations la valeur sûr de l’investissement et
un développement durable.
La riche palette d’accessoires du catalogue du système
de rayonnages Schulz rend nos programmes particulièrement
adaptables et orientés vers le futur.
Symboles des finitions des surfaces et
coloris d’après le nuancier Schulz:
Coloris
pour le métal et le bois laqué
Surfaces
230
mélamines et bois de placage
En plus du modèle de rayonnages décrit dans cette
documentation UNIFLEX-S il existe une variante UNIFLEX-B
qui propose un socle plus haut souvent pratique pour les
bibliothèques publiques.
18
UNIFLEX -B
350
325
275
250
325
300
325
275
250
325
275
250
250
225
1100
300
225
250
325
250
325
325
250
325
325
250
275
325
275
250
300
275
275
250
300
275
325
275
300
250
225
300
2050
325
200
1500
300
250
325
2250
300
25
300
325
275
2575
275
300
325
275
275
325
275
Hauteur avec signalisation L3
Description du système
Système de rayonnage avec montants „cadres“ pour le classement de livres, périodiques,
journaux et tous les médias disponibles.
Les montants sont des tubes carrés, 30x30 mm, une perforation intérieure (d’entraxe 25 mm)
permet la fixation et le réglage des tablettes en hauteur.
Les montants sont assemblés par des soudures invisibles, de profil en C multifonctionnel, dans
lesquels peuvent être posées tablettes et accessoires.
Les montants sont équipés de vérins métalliques permettant la mise à niveau.
Les montants sont assemblés au choix par panneaux de fond plein, soit de traverses
rectangulaires 30x15 mm ou de croisillons métalliques.
Les panneaux de fond plein, les habillages latéraux et les portes sont en option.
Les rayonnages UNIFLEX sont prévus pour être rehaussés ou pour être mise en mézamine.
Les tablettes sont au choix, soit métalliques, soit en bois aggloméré de bois qualité E1 25 mm,
finition du bois selon palette fournie.
Le laquage époxy des parties métalliques par pulvérisation à chaud est anti-usure et écologique (
non polluant et favorable à l’environnement) norme DIN 50942.
Les surfaces en bois sont soit plaquées vernies ou mélaminées.
19
Rayonnage simple face
Elément de départ UNIFLEX-S
Avec 2 montants et 1 traverse rectangulaire, sans tablettes
Métal laqué, P 280 mm pour tablette porteuse 250 mm = M
Entraxe 1000 mm
Entraxe 900 mm Entraxe 750 mm H 1100 mm Référence B 1100 GWM UN
B 1100 GUM UN
B 1100 GSM UN
H 1500 mm
Référence
B 1100 CWM UN
B 1100 CUM UN
B 1100 CSM UN
H 2050 mm
Référence
B 1100 DWM UN
B 1100 DUM UN
B 1100 DSM UN
H 2250 mm
Référence
B 1100 EWM UN
B 1100 EUM UN
B 1100 ESM UN
H 2575 mm
Référence
B 1100 HWM UN
B 1100 HUM UN
B 1100 HSM UN
Pour tablettes profondeur 300 mm =N (P 330 mm) à la place de M pour les références.
Pour les éléments à fond bois plein remplacés le n° B 1100 . . . UN par B 1110 . . . UN.
Entraxe 500 mm
B 1100 GRM UN
B 1100 CRM UN
B 1100 DRM UN
B 1100 ERM UN
B 1100 HRM UN
1
2
3
Elément suivant UNIFLEX-S
Avec 1 montant et 1 traverse rectangulaire, sans tablettes
Entraxe 1000 mm
Entraxe 900 mm Entraxe 750 mm H 1100 mm Référence B 1200 GWM UN
B 1200 GUM UN
B 1200 GSM UN
H 1500 mm
Référence
B 1200 CWM UN
B 1200 CUM UN
B 1200 CSM UN
H 2050 mm Référence B 1200 DWM UN
B 1200 DUM UN
B 1200 DSM UN
H 2250 mm Référence
B 1200 EWM UN
B 1200 EUM UN
B 1200 ESM UN
H 2575 mm
Référence
B 1200 HWM UN
B 1200 HUM UN
B 1200 HSM UN
Entraxe 500 mm
B 1200 GRM UN
B 1200 CRM UN
B 1200 DRM UN
B 1200 ERM UN
B 1200 HRM UN
1
2
3
Rayonnage double face
Elément de départ UNIFLEX-S
Avec 2 montants et 1 traverse rectangulaire, sans tablettes
H 1100 mm H 1500 mm
H 2050 mm
Référence Référence
Référence
Référence
Entraxe 1000 mm
Entraxe 900 mm Entraxe 750 mm Entraxe 500 mm
B 1300 GWM UN
B 1300 CWM UN
B 1300 DWM UN
B 1300 EWM UN
B 1300 GUM UN
B 1300 CUM UN
B 1300 DUM UN
B 1300 EUM UN
B 1300 GSM UN
B 1300 CSM UN
B 1300 DSM UN
B 1300 ESM UN
B 1300 GRM UN
B 1300 CRM UN
B 1300 DRM UN
B 1300 ERM UN
H 2250 mm
H 2575 mm
Référence
B 1300 HWM UN
B 1300 HUM UN
B 1300 HSM UN
20
Elément suivant UNIFLEX-S
Avec 1 montant et 1 traverse rectangulaire, sans tablettes
B 1300 HRM UN
1
2
3
Entraxe 1000 mm
H 1500 mm
Référence
H 2250 mm Référence B 1400 GWM UN
B 1400 CWM UN
B 1400 DWM UN
B 1400 EWM UN
B 1400 GUM UN
B 1400 CUM UN
B 1400 DUM UN
B 1400 EUM UN
B 1400 GSM UN
B 1400 CSM UN
B 1400 DSM UN
B 1400 ESM UN
B 1400 GRM UN
B 1400 CRM UN
B 1400 DRM UN
B 1400 ERM UN
H 2575 mm
Référence
B 1400 HWM UN
B 1400 HUM UN
B 1400 HSM UN
B 1400 HRM UN
1
2
3
Surélévation de rayonnages
Pour une utilisation optimale de l’espace et de la hauteur, le système UNIFLEX-S permet
la surélévation du rayonnage. Pour cela les montants seront rallongés, les rayonnages existants
peuvent être aménagés ultérieurement. Le rayonnage du haut peut être facilement atteint grâce
au tabouret à roulettes sécurisées, hauteur max. 2575 mm.
Pour des rayonnages plus hauts, il existe différents modèles d’échelles UNIFLEX.
Hauteur maximale jusqu’à 3675 mm est encore facile à atteindre avec les échelles.
Rehausse UNIFLEX-S
Pour rehausser les rayonnages existants UNIFLEX fixation pour échelle
déjà prévue ( éventuellement tube horizontal pour échelle coulissante).
Métal laqué
Entraxe 1000 mm Entraxe 750 Entraxe 500
H 325 mm pour hauteur totale de rayonnage H 2575 mm, sans traverse sans support d’échelle
Référence
B 1176 1WM UN
B 1176 1UM UN
B 1176 1SM UN
B 1176 1RM UN
Entraxe 900 mm Rehausse de départ simple face P 280 mm
H 725 mm pour hauteur totale de rayonnage H 2975 mm (V. Illustration)
Référence
B 1106 2WM UN
B 1106 2UM UN
B 1106 2SM UN
B 1106 2RM UN
H 1075 mm pour hauteur totale de rayonnage H 3325 mm
RéférenceB 1106 3WM UN
B 1106 3UM UN
B 1106 3SM UN
B 1106 3RM UN
B 1106 4UM UN
B 1106 4SM UN
B 1106 4RM UN
B 1276 1UM UN
B 1276 1SM UN
B 1276 1RM UN
B 1206 2UM UN
B 1206 2SM UN
B 1206 2RM UN
B 1206 3UM UN
B 1206 3SM UN
B 1206 3RM UN
B 1206 4UM UN
B 1206 4SM UN
B 1206 4RM UN
Rehausse suivante simple face P 280 mm
Rehausse de départ double face P 530 mm
B 1376 1UM UN
B 1376 1SM UN
B 1376 1RM UN
B 1306 2UM UN
B 1306 2SM UN
B 1306 2RM UN
B 1306 3UM UN
B 1306 3SM UN
B 1306 3RM UN
B 1306 4UM UN
B 1306 4SM UN
B 1306 4RM UN
B 1476 1UM UN
B 1476 1SM UN
B 1476 1RM UN
B 1406 2UM UN
B 1406 2SM UN
B 1406 2RM UN
B 1406 3UM UN
B 1406 3SM UN
B 1406 3RM UN
B 1406 4UM UN
B 1406 4SM UN
B 1406 4RM UN
Rehausse suivante double face P 530 mm
Pour tablette profondeur 300 mm = N (P 330/630 mm) le M du numéro de référence sera remplacé par N
21
Hauteur totale de rayonnage 3675
325
325
325
2250
325
325
325
325
350
1075
350
725
375
325
325
325
325
325
325
325
325
325
2250
375
2250
375
2250
325
2250
375
325
325
325
325
325
325
325
325
325
325
325
325
325
325
325
325
1000
1000
1425
350
2250
350
1000
Hauteur sans signalisation L3
Accessoires pour rayonnages rehaussés
Raidisseurs de rangées de rayonnages
Pour une sécurité anti-basculement de rayonnage. Les rayonnages rehaussés doivent – selon
les règles de sécurité et de santé au travail – à partir d’une hauteur de 2650 mm être équipée
d’une sécurité anti-basculement.( BGR 234, jusque là ZH 1/428). Le raidisseur de rayonnage
relie chaque rangée de rayonnages entre elle et doit être visser à un mur. Profil U 30x30 mm,
métal laqué, kit de montage compris.
Référence
0 1499 sur demande
Raidisseurs de rangées de rayonnages et fixation d’éclairage
Même les bandes continues d’éclairage peuvent être suspendues grâce aux
raidisseurs de rangées de rayonnages.
Même description qu’en haut sauf que la fixation centrale pour éclairage est prévue.
Profil U 30x30 mm, métal laqué, kit de montage compris.
Référence
0 2745 sur demande
Tabouret marche pieds
Prévu pour rayonnages jusqu’à une hauteur de 2575 mm. Mobile grâce à des roulettes amorties qui lors d’une charge, s’enfoncent pour donner au tabouret une stabilité certaine.
Plastique stable, gris, hauteur 420 mm
RéférenceB 8950 000 XX
22
Accessoires pour rayonnages rehaussés
Echelle suspendue
Pour rayonnage surélevé, avec tube porteur, aluminium gris argenté avec 9 marches et 2 paires
de crochets de suspension pour une position penchée ou verticale éventuelle. Largeur 410
mm. Le tube porteur est fixé à une hauteur de 2250 mm.
Hauteur maximale du rayonnage 3675 mm pour être facilement accessible.
Débordement env. 940 mm
Référence B 8965 000 UN
Pour une position plus sure nous conseillons à partir d’une hauteur de rayonnage de
2900 mm d’ajouter des poignées complémentaires. (v. illustration). Aluminium gris argenté
Référence B 8966 002 UN 1 paire
Tube de maintien pour échelle suspendue
Diamètre 25 mm, avec polymère gris argenté. 2 crochets pour fixation sur les montants
compris ainsi que crochet avec passage pour montants du milieu.
Référence 0 9083 sur demande
Echelle à déplacement latérale pour rayonnage
Pour rayonnage surélevé, avec rail porteur en aluminium gris argenté avec 7 marches. Blocage
automatique des roulettes dès la première marche. Echelle fixe repliable.
Largeur 400 mm. Le rail porteur est fixé à une hauteur de 2255 mm.
Hauteur maximale du rayonnage 3675 mm pour être facilement accessible.
Débordement env. 940 mm
Référence B 8967 000 UN
Pour une position plus sure nous conseillons à partir d’une hauteur de rayonnage de
2975 mm d’ajouter des poignées complémentaires. (v. illustration). Aluminium gris argenté
Référence B 8966 002 UN 1 paire
Rail porteur pour échelle à déplacement latérale pour rayonnage
Profil en L en aluminium avec 2 butées en caoutchouc par rail ainsi que les éléments de
montage pour chaque rail.
Répartiteur de charge
Rayonnage UNIFLEX-S avec répartiteur de charge
Pour répartir équitablement le poids des montants sur le sol.
Pour les revêtements fragiles ou sols avec peu de résistance au poids. Montants vissés
avec verrins correcteur de niveau, posés sur le répartiteur de poids en tube rectangulaire 50x30
mm et habillage latéral, croisillon compris, sans tablette. Métal laqué, H 2250 mm
Entraxe 1000 mm
Elément de départ simple face P 280 mm (v. ill.)
Référence B 1103 EWM UN
B 1103 EUM UN
B 1103 ESM UN
B 1103 ERM UN
Elément suivant simple face P 280 mm
Référence
B 1203 EWM UN
B 1203 EUM UN
B 1203 ESM UN
B 1203 ERM UN
Elément de départ double face P 530 mm
Référence B 1303 EWM UN
B 1303 EUM UN
B 1303 ESM UN
B 1303 ERM UN
Elément suivant double face P 530 mm
Référence
B 1403 EWM UN
B 1403 EUM UN
B 1403 ESM UN
B 1403 ERM UN
Répartiteur de poids
23
Tablettes métalliques
Tablette de couverture
à poser dans les profils C des montants, métal laqué
P 250 mm Entraxe 1000 mm
Entraxe 900 mm Entraxe 750 mm
Entraxe 500 mm
Référence B 2210 MW0 UN
B 2210 MU0 UN
B 2210 MS0 UN
B 2210 MR0 UN
P 300 mmRéférence B 2210 NW0 UN
B 2210 NU0 UN
B 2210 NS0 UN
B 2210 NR0 UN
Tablette métallique avec signalisation supérieure modèle L3
à poser dans les profils C des montants, métal laqué
signalisation plastique transparent, anti-reflet, H 50 mm, avec étiquettes
de signalisation interchangeables ( et insensibles à l’humidité ), blanches.
Service de signalisation Schulz sur demande
Entraxe 1000 mm
P 250 mm Référence B 2310 MW0 UN
B 2310 MU0 UN
B 2310 NU0 UN
B 2310 MS0 UN
B 2310 NS0 UN
B 2310 MR0 UN
B 2310 NR0 UN
Tablette métallique avec barres pour fixation
métal laqué
P 250 mm Référence P 300 mmRéférence Entraxe 1000 mm
B 2110 MW0 UN
B 2110 NW0 UN
B 2110 MU0 UN
B 2110 NU0 UN
B 2110 MS0 UN
B 2110 NS0 UN
B 2110 MR0 UN
B 2110 NR0 UN
Tablette métallique avec butée arrière et barres pour fixation
Possibilité de l’utiliser comme tablette de présentation ou tablette inclinée
pour magazines en la retournant ou l’inclinant grâce au support d’inclinaison.
La tablette de 300 mm peut être aussi utilisée inclinée dans un
Rayonnage profondeur de 250 mm, métal laqué
Entraxe 1000 mm
P 300 mmRéférenceB 2111 NW0 UN
B 2111 MU0 UN
B 2111 NU0 UN
B 2111 MS0 UN
B 2111 NS0 UN
B 2111 MR0 UN
B 2111 NR0 UN
Support d’inclinaison.
Il faut 2 supports inclinés par tablettes. Métal chromé.
RéférenceB 8010 000 UN 1 pièce
Tablette de présentation métallique avec support d’inclinaison et barres pour fixation
Avec rebord avant, inclinaison variable, profondeur 300 mm,
métal laqué, pour rayonnage avec tablette profondeur 250 mm et 300 mm
Pour profondeur
Entraxe 1000 mm
Entraxe 900 mm
Entraxe 750 mm Entraxe 500 mm
P 250 mm
P 300 mm
B 2611 MW0 UN
B 2611 NW0 UN
B 2611 MU0 UN
B 2611 NU0 UN
B 2611 MS0 UN
B 2611 NS0 UN
B 2611 MR0 UN
B 2611 NR0 UN
Référence
Référence. Tablette basse métallique
A poser dans la partie inférieure du profil C des montants, métal laqué
Entraxe 1000 mm
B 2510 NW0 UN
B 2510 MU0 UN
B 2510 NU0 UN
B 2510 MS0 UN
B 2510 NS0 UN
B 2510 MR0 UN
B 2510 NR0 UN
P 300 mmRéférence Tablette basse métallique avec butée arrière
24
Entraxe 1000 mm
P 300 mmRéférenceB 2511 NW0 UN
B 2511 MU0 UN
B 2511 NU0 UN
B 2511 MS0 UN
B 2511 NS0 UN
B 2511 MR0 UN
B 2511 NR0 UN
Tablette basse métallique avec socle.
p 250 mm Référence P 300 mmRéférence Entraxe 1000 mm
B 2410 MW0 UN
B 2410 NW0 UN
B 2410 MU0 UN
B 2410 MS0 UN
B 2410 NU0 UN
B 2410 NS0 UN
B 2410 MR0 UN
B 2410 NR0 UN
Tablette basse métallique avec butée arrière et socle
Entraxe 1000 mm
B 2411 MU0 UN
B 2411 NU0 UN
B 2411 MS0 UN
B 2411 NS0 UN
B 2411 MR0 UN
B 2411 NR0 UN
Serre livre suspendu
A suspendre sous les tablettes métalliques, coulissant.
2 tailles possibles, acier chromé
Pour tablette profondeur 250 mm
Pour tablette profondeur 300 mm
Hauteur 220 mm
RéférenceB 8002 M00 XX
RéférenceB 8002 N00 XX
Hauteur 280 mm
B 8002 M28 XX
B 8002 N28 XX
Tablette auge métallique
Grâce à l’inclinaison vers l’arrière de la tablette auge le dos des livres présenté est plus
visible dans le bas du rayonnage. La butée arrière haute permet aussi une présentation de face
des livres dans le rayonnage. En métal laqué avec matériel de fixation dans le bas ou à différentes hauteurs dans le rayonnage.
Profondeur 165 mm Butée arrière hauteur 140 mm
Pour rayonnage
P 250 mm Référence Entraxe 1000 mm
Entraxe 900 mm B 2080 MW0 UN
B 2080 MU0 UN
Tablette de consultation télescopique en métal
Sur châssis télescopique, à monter sous une tablette en métal à partir de 750 mm de largeur.
Largeur 600 mm, matériel de montage compris, métal laqué
Pour rayonnage P 250 mm, entièrement escamotable.
Pour tablette porteuse P 250 mm
Référence
Référence
B 2000 M00 UN B 2000 N00 UN
Profondeur de tablette 300 mm, bord avant débordant de 50 mm permettant d’être localisée
plus facilement comme tablette de consultation
Référence
Référence
B 2001 M00 UN B 2001 N00 UN
Socle latéral
Socle latéral
A fixer dans les profils C des montants, métal laqué,
à utiliser avec des tablettes bois ou métalliques.
Prévoir 2 socles latéraux par rayonnage de départ.
Pour rayonnage simple face
B 8840 M00 UN 1 pièce pour tablette profondeur 250 mm
B 8840 N00 UN 1 pièce pour tablette profondeur 300 mm
Pour rayonnage double face
25
Tablette en bois
Les tablettes en bois sont en bois aggloméré qualité E1.
Pour un entraxe supérieure à 900 mm et une surcharge nous conseillons
d’utiliser des tablettes en bois latées collées (B 2.8….UN)
ou multiplex bouleau ou hêtre au choix.
Tablette de couverture en bois
À fixer dans le profil C des montants, bois de placage ou mélaminé
1
2
Entraxe 1000 mm
B 2270 MW0 UN
B 2270 NW0 UN
B 2270 MU0 UN
B 2270 NU0 UN
B 2270 MS0 UN
B 2270 NS0 UN
B 2270 MR0 UN
B 2270 NR0 UN
B 2272 MS0 UN
B 2272 NS0 UN
B 2272 MR0 UN
B 2272 NR0 UN
Sans profilé pour serre livres
P 250 mm
P 300 mm
Référence Référence Avec profilé pour serre livres ( prévu pour serre livres modèle BSD 22/28)
P 250 mm
P 300 mm
Référence Référence B 2272 MW0 UN
B 2272 NW0 UN
B 2272 MU0 UN
B 2272 NU0 UN
Tablette de couverture en bois avec signalisation L3
À fixer dans le profil C des montants, bois de placage ou mélaminé
Profilé support signalisation transparent et anti reflets H 50 mm
avec étiquette carton blanc interchangeable
1
2
Entraxe 1000 mm
B 2370 MW0 UN
B 2370 NW0 UN
B 2370 MU0 UN
B 2370 NU0 UN
B 2370 MS0 UN
B 2370 NS0 UN
B 2370 MR0 UN
B 2370 NR0 UN
B 2372 MS0 UN
B 2372 NS0 UN
B 2372 MR0 UN
B 2372 NR0 UN
P 250 mm
P 300 mm
P 250 mm
P 300 mm
B 2372 NW0 UN
B 2372 MU0 UN
B 2372 NU0 UN
Tablette bois avec support tablette
Bois de placage ou mélaminé
1
2
Entraxe 1000 mm
B 2170 MW0 UN
B 2170 NW0 UN
B 2170 MU0 UN
B 2170 NU0 UN
B 2170 MS0 UN
B 2170 NS0 UN
B 2170 MR0 UN
B 2170 NR0 UN
B 2172 MS0 UN
B 2172 NS0 UN
B 2172 MR0 UN
B 2172 NR0 UN
P 250 mm
P 300 mm
P 250 mm
P 300 mm
B 2172 NW0 UN
B 2172 MU0 UN
B 2172 NU0 UN
Tablette bois avec butée arrière, avec supports tablette
Possibilité de l’utiliser comme tablette de présentation ou tablette inclinée
pour magazines en la retournant ou l’inclinant grâce au support d’inclinaison.
La tablette de 300 mm de profondeur peut être aussi utilisée dans un rayonnage
avec tablettes de 250 mm de profondeur, bois de placage ou mélaminé
1
2
Entraxe 1000 mm
B 2171 MW0 UN
B 2171 NW0 UN
B 2171 MU0 UN
B 2171 NU0 UN
B 2171 MS0 UN
B 2171 NS0 UN
B 2171 MR0 UN
B 2171 NR0 UN
B 2173 MS0 UN
B 2173 NS0 UN
B 2173 MR0 UN
B 2173 NR0 UN
P 250 mm
P 300 mm
P 250 mm
P 300 mm
26
B 2173 NW0 UN
B 2173 MU0 UN
B 2173 NU0 UN
Support d’inclinaison
Pour incliner les tablettes avec butée arrière.
Il faut 2 supports d’inclinaison par tablettes.
Métal chromé.
B 8010 000 UN 1 pièce
Référence Serre livres suspendu, modèle BSD 22/28
A suspendre sous les tablettes en bois coulissant réglable au choix,
acier rond chromé
RéférenceB 8003 000 UN Hauteur 220 mm
RéférenceB 8003 028 UN Hauteur 280 mm
Tablette de présentation bois inclinée avec barres de fixation
Avec butée avant, inclinaison variable, profondeur 300 mm.
Bois de placage ou mélaminé.
Pour rayonnage profondeur 250 et 300 mm
Profondeur de rayonnage
P 250 mm
P 300 mm
Référence Référence P 250 mm
P 300 mm
Référence Référence Entraxe 900 mm
Entraxe 750 mm
Entraxe 500 mm
B 2671 MW0 UN
B 2671 NW0 UN
B 2671 MU0 UN
B 2671 NU0 UN
B 2671 MS0 UN
B 2671 NS0 UN
B 2671 MR0 UN
B 2671 NR0 UN
P 250 mm
P 300 mm
Référence Référence P 250 mm
P 300 mm
Entraxe 900 mm
Entraxe 750 mm
Entraxe 500 mm
B 2570 MU0 UN
B 2570 NU0 UN
B 2570 MS0 UN
B 2570 NS0 UN
B 2570 MR0 UN
B 2570 NR0 UN
Entraxe 900 mm
Entraxe 750 mm
Entraxe 500 mm
B 2571 MU0 UN
B 2571 NU0 UN
B 2571 MS0 UN
B 2571 NS0 UN
B 2571 MR0 UN
B 2571 NR0 UN
Entraxe 900 mm
Entraxe 750 mm
Entraxe 500 mm
B 2470 MU0 UN
B 2470 NU0 UN
B 2470 MS0 UN
B 2470 NS0 UN
B 2470 MR0 UN
B 2470 NR0 UN
2
B 2470 MW0 UN
B 2470 NW0 UN
Référence Référence 1
Entraxe 1000 mm
Tablette en bois avec socle et butée arrière
A poser dans la partie inférieure du profil C des montants,
P 250 mm
P 300 mm
2
B 2571 MW0 UN
B 2571 NW0 UN
1
Entraxe 1000 mm
Tablette basse en bois avec socle
A poser dans la partie inférieure du profil C des montants,
B 2570 MW0 UN
B 2570 NW0 UN
1
Entraxe 1000 mm
Tablette basse en bois avec butée arrière
A poser dans la partie inférieure du profil C des montants, Bois de placage ou mélaminé.
2
Entraxe 1000 mm
Tablette basse en bois
A poser dans la partie inférieure du profil C des montants, Bois de placage ou mélaminé.
1
1
2
Entraxe 1000 mm
Entraxe 900 mm
Entraxe 750 mm
Entraxe 500 mm
B 2471 MW0 UN
B 2471 NW0 UN
B 2471 MU0 UN
B 2471 NU0 UN
B 2471 MS0 UN
B 2471 NS0 UN
B 2471 MR0 UN
B 2471 NR0 UN
Tablette de consultation télescopique en bois
Sur châssis télescopique, à monter sous une tablette en métal à partir de 750 mm
de largeur. Largeur 600 mm, matériel de montage compris,
1
2
Profondeur de châssis 250 mm, entièrement escamotable
Référence
B 2002 M00 UN
Référence
B 2002 N00 UN
Profondeur de châssis 300 mm déborde de 50 mm par rapport à la tablette support
Permettant d’être localisée plus facilement comme tablette de consultation
RéférenceB 2003 M00 UN
RéférenceB 2003 N00 UN
27
Habillage latéral
Habillage latéral en bois
A installer en bout de rayonnage, peut être installé sans problème ultérieurement.
Equipement avec tableau de signalisation possible voir catalogue d’accessoires pour système
de rayonnages Schulz. Bois de placage ou mélaminé. Kit de montage compris.
Habillage latéral compatible avec les portes page 15 pour la formation d’armoires fermées.
1 habillage latéral pour
Pour hauteur
rayonnage simple face
I 280 mm
1
2
3
rayonnage double face
I 530 mm
H 1100 mm
Référence B 8800 GM0 UN
B 8801 GM0 UN
H 1500 mm
H 2050 mm
H 2250 mm
Référence Référence Référence B 8800 CM0 UN
B 8800 DM0 UN
B 8800 EM0 UN
B 8801 CM0 UN
B 8801 DM0 UN
B 8801 EM0 UN
H 2575 mm
Référence B 8800 HM0 UN
B 8801 HM0 UN
Habillage intégral
Habillage bois encadrant complètement les montants métalliques des rangées de rayonnage.
Peut se rajouter sur des rayonnages Uniflex existant. La signalisation latérale peut aussi
se ragouter. Peut se fixer sur les tablettes supérieures pour l’utilisation de serre livres
suspendus. Pas de possibilité de système de portes, de luminaires et de signalisation
supérieure. Prévu avec le matériel de fixation sur les montants. Finitions bois laqué, de
plaquage ou mélaminé. Habillage donnant un aspect très cossu aux rangées des rayonnages
double face et simple face d’une bibliothèque. Profondeur 300 ou 570 mm épaisseur 50 mm
Les habillages de couverture peuvent recouvrir d’une seule pièce plusieurs rayonnages.
1
2
3
1 paire d’habillage bois pour rayonnage simple face profondeur 280 mm
Pour hauteur de rayonnage
H 2050 mm
H 2250 mm
H 2575 mm
RéférenceB 8805 DM0 UN 1 Paire
Référence B 8805 EM0 UN 1 Paire
Référence B 8805 HM0 UN 1 Paire
1 habillage bois de couverture pour rayonnage simple face profondeur 280 mm
Entraxe 1000 mm
Plateau seul
Référence Plateau de début Référence B 8806 MWS UN B 8806 MUS UN
B 8806 MWA UN B 8806 MUA UN
B 8806 MWM UN B 8806 MUM UN
B 8806 MWE UN B 8806 MUE UN
Entraxe 900 mm
Entraxe 750 mm
Entraxe 500 mm
B 8806 MSS UN
B 8806 MSA UN
B 8806 MSM UN
B 8806 MSE UN
B 8806 MRS UN
B 8806 MRA UN
B 8806 MRM UN
B 8806 MRE UN
Plateau de milieu Référence
Plateau de fin
Référence Pour tablette porteuse 300 mm = N (P 350 mm) le M du numéro de référence sera remplacé par N
1 paire d’habillage bois pour rayonnage double face profondeur 530 mm
H 2050 mm
H 2250 mm
RéférenceB 8807 DM0 UN 1 Paire
Référence
B 8807 EM0 UN 1 Paire
H 2575 mm
Référence
B 8807 HM0 UN 1 Paire
1 habillage bois de couverture pour rayonnage double face profondeur 530 mm
Entraxe 1000 mm
Entraxe 900 mm
Plateau seul
Référence
Plateau de début Référence
Plateau de milieu Référence
Plateau de fin
Référence
B 8808 MWS UN B 8808 MUS UN
B 8808 MWA UN B 8808 MUA UN
B 8808 MWM UN B 8808 MUM UN
B 8808 MWE UN B 8808 MUE UN
Entraxe 750 mm
Entraxe 500 mm
B 8808 MSS UN
B 8808 MSA UN
B 8808 MSM UN
B 8808 MSE UN
B 8808 MRS UN
B 8808 MRA UN
B 8808 MRM UN
B 8808 MRE UN
Pour tablette profondeur 300 mm = N (P 670 mm) le M du numéro de référence sera remplacé par N
28
Habillage latéral en tôle perforée dans le montant cadre
Pour les rayonnages simple face il faudra 1 habillage latéral, pour les rayonnages double face,
il faudra 2 habillages latéraux par montant. Equipement avec tableau de signalisation possible
voir catalogue d’accessoires pour système de rayonnages Schulz.
Métal laqué. Kit de montage compris. Pas compatible avec les portes.
perforation ronde
perforation carrée perforation en fente
1 habillage latéral
Pour
RG 5/25
QG 10/62,5
4/40
hauteur de rayonnage
H 1100 mm
H 1500 mm
H 2050 mm
H 2250 mm
Référence Référence Référence Référence B 8810 GMR UN
B 8810 CMR UN
B 8810 DMR UN
B 8810 EMR UN
B 8810 GMQ UN
B 8810 CMQ UN
B 8810 DMQ UN
B 8810 EMQ UN
B 8810 GMS UN
B 8810 CMS UN
B 8810 DMS UN
B 8810 EMS UN
Habillage latéral en tôle perforée recouvrant le côté
Equipement avec tableau de signalisation possible voir catalogue d’accessoires
pour système de rayonnages Schulz. Métal laqué. Kit de montage compris.
Habillage latéral compatible avec les portes page 15 pour la formation d’armoires fermées.
perforation ronde
Rayonnage simple face P 280 mm
RG 5/25
QG 10/62,5
4/40
Pour
hauteur
de
rayonnage
H 1100 mm
H 1500 mm
H 2050 mm
H 2250 mm
B 8815 CMR UN
B 8815 DMR UN
B 8815 EMR UN
B 8815 GMQ UN
B 8815 CMQ UN
B 8815 DMQ UN
B 8815 EMQ UN
B 8815 GMS UN
B 8815 CMS UN
B 8815 DMS UN
B 8815 EMS UN
perforation ronde
RG 5/25
QG 10/62,5
4/40
Rayonnage double face P 530 mm
Pour
hauteur
de
rayonnage
H 1100 mm
H 1500 mm
H 2050 mm
H 2250 mm
B 8816 CMR UN
B 8816 DMR UN
B 8816 EMR UN
B 8816 GMQ UN
B 8816 CMQ UN
B 8816 DMQ UN
B 8816 EMQ UN
B 8816 GMS UN
B 8816 CMS UN
B 8816 DMS UN
B 8816 EMS UN
Pour tablettes profondeur 300 mm =N (P 330/630 mm) le M du numéro de référence sera remplacé par N
Habillage latéral en tôle micro perforée
Effet de semi transparence grâce à l’utilisation de tôle micro perforée aux bords repliés.
Métal laqué. Kit de montage compris.
Pas compatible avec les portes.
rayonnage simple face I 280 mm
Pour
hauteur de rayonnage
rayonnage
double face
I 530 mm
H 1100 mm
Référence B 8811 GME UN
B 8811 GMD UN
H 1500 mm
H 2050 mm
Référence Référence B 8811 CME UN
B 8811 DME UN
B 8811 CMD UN
B 8811 DMD UN
H 2250 mm
Référence B 8811 EME UN
B 8811 EMD UN
29
Habillage latéral
Habillage latéral en verre sécurit ou en acrylique
Peut être installé sans problème ultérieurement. Les habillages en verre sécurit ou en acrylique
sont de finition satinée mat transparente. Les 2 finitions existent en 2 hauteurs, soit à hauteur
du socle soit à hauteur du sol. La hauteur du socle est moins vulnérable au choc.
Kit de fixation compris. Pas utilisable avec les socles de côtés de rayonnage (page 9).
Permet de faire des rayonnages vitrines fermées en ajoutant les portes (page 15)
1 habillage pour rayonnage
simple face P 280 mm
pour Hauteur de rayonnage
H 1100 mm
verre sécurit
hauteur du socle
verre sécurit
hauteur du sol
acrylique
hauteur du socle
acrylique
hauteur du sol
H 1500 mm
Référence Référence B 8830 GMG UN
B 8830 CMG UN
B 8832 GMG UN
B 8832 CMG UN
B 8830 GMA UN
B 8830 CMA UN
B 8832 GMA UN
B 8832 CMA UN
H 2050 mm
H 2250 mm
H 2575 mm
Référence Référence Référence B 8830 DMG UN
B 8830 EMG UN
B 8830 HMG UN
B 8832 DMG UN
B 8832 EMG UN
B 8832 HMG UN
B 8830 DMA UN
B 8830 EMA UN
B 8830 HMA UN
B 8832 DMA UN
B 8832 EMA UN
B 8832 HMA UN
1 habillage pour rayonnage
double face P 530
verre sécurit
verre sécurit
acrylique
acrylique
hauteur du socle hauteur du sol
hauteur du socle
hauteur du sol
B 8831 GMG UN
B 8831 CMG UN
B 8831 DMG UN
B 8831 EMG UN
B 8831 HMG UN
B 8833 GMG UN
B 8833 CMG UN
B 8833 DMG UN
B 8833 EMG UN
B 8833 HMG UN
B 8831 GMA UN
B 8831 CMA UN
B 8831 DMA UN
B 8831 EMA UN
B 8831 HMA UN
B 8833 GMA UN
B 8833 CMA UN
B 8833 DMA UN
B 8833 EMA UN
B 8833 HMA UN
pour Hauteur de rayonnage
Référence Référence Référence Référence Référence H 1100 mm
H 1500 mm
H 2050 mm
H 2250 mm
H 2575 mm
En variant, l’habillage acrylique à hauteur de sol peut être fixé à 12 mm des montants (grâce à
des entretoises) cela donne un aspect différent (voir document Uniflex page 6). Pas compatible
avec des portes.
Pour rayonnage simple face
Pour rayonnage double face
Référence Référence B 8834 . .A UN
B 8835 . .A UN
Habillage en U ou L
Habillage en U ou L
Si l’on dispose un rayonnage double face perpendiculairement entre 2 rayonnages muraux, on
forme un angle mort sans utilisation possible, qui peut être fermé à l’aide d’un habillage en U.
De même pour un coin de pièce avec 2 rayonnages muraux qui se touchent perpendiculairement sera proprement fini avec un habillage en L.
Bois de placage ou mélaminé. Kit de montage compris.
Habillage en U
I 530 mm
1
2
3
Habillage en L
I 280 mm
pour
Hauteur de rayonnage
H 1100 mm
Référence B 8804 GMU UN
B 8804 GML UN
H 1500 mm
H 2050 mm
H 2250 mm
Référence Référence Référence B 8804 CMU UN
B 8804 DMU UN
B 8804 EMU UN
B 8804 CML UN
B 8804 DML UN
B 8804 EML UN
H 2575 mm
Référence B 8804 HMU UN
B 8804 HML UN
30
Portes pour rayonnage
Le système UNIFLEX-S offre la possibilité de fermer tout ou partie
des rayonnages par des portes en bois, portes en verre dans montants en bois,
portes entièrement en verre ou portes grillagées.
Il est conseillé d’utiliser un rayonnage avec fond plein pour un meilleur ajustement des portes montées.
Les rayonnages avec fond plein existants peuvent être équipés ultérieurement sans problème.
Pour former des armoires complètes, nous vous proposons au choix des habillages latéraux en bois
en verre ou en différentes tôles perforées (v.p.12).
Chaque côté intérieur d’une rangée peut être fermé grâce à un voile séparateur.
Jeux de portes en bois
Pour équiper facilement les rayonnages simples ou double faces avec fond plein.
Composée de 2 portes battantes en bois ( qui se ferment en même temps avec barre
de fermeture). Bois de placage ou mélaminé.
1
2
Elément départ
Entraxe 1000 mm
Elément départ
Entraxe 900 mm
Elément suivant
Entraxe 1000 mm
Elément suivant
Entraxe 900 mm
H 1100 mm
H 1500 mm
Référence
B 8862 GWG UN
B 8862 GUG UN
B 8862 GWA UN
B 8862 GUA UN
Référence
H 2050 mm
Référence
Référence
B 8862 CWG UN
B 8862 DWG UN
B 8862 EWG UN
B 8862 CUG UN
B 8862 DUG UN
B 8862 EUG UN
B 8862 CWA UN
B 8862 DWA UN
B 8862 EWA UN
B 8862 DUA UN
B 8862 EUA UN
H 2250 mm
Jeux de portes vitrées avec cadre en bois
Tablette profondeur 250 mm composée de 2 portes battantes en verre
( qui se ferment en même temps avec barre de fermeture).
Portes battantes avec cadres en bois massif, verni et rempli en verre.
B 8862 CUA UN
1
2
Elément départ
Entraxe 1000 mm
Elément départ
Entraxe 900 mm
Elément suivant
Entraxe 1000 mm
Elément suivant
Entraxe 900 mm
H 1100 mm
H 1500 mm
H 2050 mm
Référence
H 2250 mm
Référence
B 8866 GWG UN
B 8866 CWG UN
B 8866 DWG UN
B 8866 EWG UN
B 8866 GUG UN
B 8866 CUG UN
B 8866 DUG UN
B 8866 EUG UN
B 8866 GWA UN
B 8866 CWA UN
B 8866 DWA UN
B 8866 EWA UN
B 8866 GUA UN
B 8866 CUA UN
B 8866 DUA UN
B 8866 EUA UN
Jeux de portes en verre
Composée de 2 portes battantes en verre ( qui se ferment en même temps).
Les différentes tablettes intermédiaires sont au choix. A hauteur de la serrure il faut utiliser
une tablette en bois ou en métal avec système anti-basculement.
Portes en verre sécurisé Securit (ESG).
H 1100 mm
H 1500 mm
H 2050 mm
Référence
Référence
Référence
H 2250 mm
Référence
Elément départ
Entraxe 1000 mm
Elément départ
Entraxe 900 mm
Elément suivant
Entraxe 1000 mm
Elément suivant
Entraxe 900 mm
B 8871 GWG UN
B 8871 CWG UN
B 8871 DWG UN
B 8871 EWG UN
B 8871 GUG UN
B 8871 CUG UN
B 8871 DUG UN
B 8871 EUG UN
B 8871 GWA UN
B 8871 CWA UN
B 8871 DWA UN
B 8871 EWA UN
B 8871 GUA UN
B 8871 CUA UN
B 8871 DUA UN
B 8871 EUA UN
31
Porte grillagée
Composée d’1 porte battante grillagée.
Les différentes tablettes sont au choix.
Porte grillagée en acier rond chromé, Taille de la maille 60x60 mm, 1 seule porte
qui se ferme sur toute la largeur du rayonnage, avec 2 serrures.
Pour hauteur de rayonnage 2250 mm, Entraxe 1000 mm
Référence
B 8860 EWR UN charnière à droite
Référence B 8860 EWL UN charnière à gauche (voir image)
Voile séparateur
Pour séparer les côtés intérieurs de rangée de rayonnage (si utilisation de portes).
Pour rayonnage double face aménagée avec portes des 2 côtés
il faut 2 voiles séparateurs par montant.
Métal laqué.
P 250 mm
Référence P 300 mm
Référence
H 2050 mm
B 8845 DM0 UN
B 8845 DN0 UN
H 2250 mm
B 8845 EM0 UN
B 8845 EN0 UN
Rayonnage simple face UNIFLEX-S avec portes coulissantes en verre
Les portes sont séparées à mi-hauteur et coulissantes sur toute la longueur. Il faut au moins
2 blocs de rayonnages l’un à côté de l’autre. Possibilité d’extension à 3, 4 et 5 blocs.
Les différentes tablettes sont au choix. Portes coulissantes en verre 6 mm, fermant à clé.
Montant et tablette basse métal laqué. Fond plein, tablette supérieure et habillage latéral
bois de placage ou mélaminé.
Hauteur de rayonnage 2250 mm, entraxe 1000 mm, tablette porteuse 250 mm.
1
2
3
Elément de base composé de 2 blocs de rayonnages, 3 montants, 2 fonds pleins, 1 tablette
supérieure,
2 tablettes basses, 2 habillages latéraux et 4 portes coulissantes en verre.
Référence
0 1271 EME Elément suivant composé de 1 bloc de rayonnage, 1 montant, 1 fond plein, 1 tablette basse
et 2 portes coulissantes.
Référence
0 1271 EM0 Que l’on peut commander seulement avec l’élément
de base pour avoir la taille de la tablette supérieure.
Tablette de couverture
Tablette de couverture en bois
Pour rayonnage bas H 1100 mm permet la consultation ou la présentation.
Différents modèles au choix, avec ou sans habillage latéral, pouvant être tablette de début,
de milieu, de fin ou tablette isolée, ainsi que pouvant recouvrir plusieurs rayonnages.
Bois de placage ou mélaminé
1
2
En association avec d’autres tablettes possibilité d’utiliser les serres livres
et les différentes possibilités de signalisation.
Profondeur de rayonnage
P 250 mm
P 300 mm
P 250 mm
P 300 mm
32
Entraxe 1000 mm
Entraxe 900 mm
Entraxe 750 mm
Entraxe 500 mm
Exemple de calcul pour tablette pour rayonnage simple face sans habillage latéral
Référence
Référence
B 8750 MW0 UN
B 8750 NW0 UN
B 8750 MU0 UN
B 8750 NU0 UN
B 8750 MS0 UN
B 8750 NS0 UN
B 8750 MR0 UN
B 8750 NR0 UN
Exemple de calcul pour tablette pour rayonnage double face sans habillage latéral
Référence
Référence
B 8751 MW0 UN
B 8751 NW0 UN
B 8751 MU0 UN
B 8751 NU0 UN
B 8751 MS0 UN
B 8751 NS0 UN
B 8751 MR0 UN
B 8751 NR0 UN
Rayonnages à atlas
Rayonnages profonds pour Atlas UNIFLEX-S
Avec 8 tablettes bois et 15 séparations verticales pour 18 compartiments verticaux.
Les atlas ainsi que d’autres livres grand format seront classés debout et seront retirés par
l’avant.
Hauteur du compartiment 650, 700 mm
Comprend 8 butées de fin de rangées ( pour tenir les livres aux extrémités) par étage.
Montant et cadre traverse sont en métal laqué
Tablette et séparations verticales bois de placage ou mélaminé
H
2250 mm, P 530 mm
Elément de départ
Référence Elément suivant
Référence 1
2
Entraxe 1000 mm B 1360 EWM UN
B 1460 EWM UN
Présentoir pour côtés de rayonnage
Tablette inclinée 60°
Pour présenter des documents sur les côtés de rayonnage double face.
Métal laqué, avec fixation. L 469 mm
P 290 mm RéférenceB 8222 0M0 UN
Tablette horizontale
Pour présenter des documents sur les côtés de rayonnage double face.
Métal laqué, avec fixation. L 469 mm H 120 mm
P 250 mm Référence B 8221 0M0 UN Profondeur utile 220 mm
Rayonnage sur roulettes
Pour les rayonnages sur roulettes nous conseillons d’utiliser seulement des éléments de départ.
En aucun cas, il ne faut mettre plus de 3 éléments attenants.
Rayonnage sur roulettes double face UNIFLEX-S
Modèle proposé avec roulettes dures pour sol PVC (linoléum) ou moquettes.
Charge possible 90 kg par roulettes.
Traverse rectangulaire comprise, sans tablettes
Métal laqué, P 530 mm
Entraxe 1000 mm
Entraxe 900 mm
B 1320 GWM UN
B 1320 CWM UN
B 1320 GUM UN
B 1320 CUM UN
B 1320 GSM UN
B 1320 CSM UN
B 1320 GRM UN
B 1320 CRM UN
Référence
Référence B 1320 DWM UN
B 1320 EWM UN
B 1320 DUM UN
B 1320 EUM UN
B 1320 DSM UN
B 1320 ESM UN
B 1320 DRM UN
B 1320 ERM UN
Elément suivant
Entraxe 1000 mm
Entraxe 900 mm
Entraxe 750 mm
Entraxe 500 mm
B 1420 GUM UN
B 1420 CUM UN
B 1420 DUM UN
B 1420 EUM UN
B 1420 GSM UN
B 1420 CSM UN
B 1420 DSM UN
B 1420 ESM UN
B 1420 GRM UN
B 1420 CRM UN
B 1420 DRM UN
B 1420 ERM UN
Elément de départ
H 1100 mm
H 1500 mm
H 2050 mm
H 2250 mm
H 1100 mm
H 1500 mm
H 2050 mm
H 2250 mm
B 1420 GWM UN
B 1420 CWM UN
B 1420 DWM UN
B 1420 EWM UN
Entraxe 750 mm
Entraxe 500 mm
33
Eclairage pour rayonnage
Pour éclairer où il y en a besoin, et pour garder la flexibilité souhaitée par rapport
à la situation des rayonnages, UNIFLEX propose plusieurs possibilités d’éclairage.
Le choix s’étend des très efficaces spots halogènes, en passant par des rampes verticales
pour finir par les rampes d’éclairage horizontales. Pour couvrir les descentes de câbles nous vous
proposons nos montants spécialement aménagés pour l’éclairage UNIFLEX.
Pour un éclairage optimal des ensembles de rayonnages, nous réaliserons un plan d’éclairage
sur demande.
Lampe halogène pour rayonnage
Peut éclairer le contenu du rayonnage ou mettre en valeur.
Pour rayonnages simples et doubles face, à accrocher sur montant spécial pour éclairage
UNIFLEX qui permet de cacher les câbles à partir du sol.
Lampe halogène avec réflecteur et avec ampoule 50 W en 230 V et câble amené jusque dans
le socle ( hauteur maximale de rayonnage 2250 mm). Pour interrupteur centralisé. Le câblage
et le transformateur dépassent d’environ 300 mm. Métal laqué
Pas compatible avec des portes.
Référence B 8700 000 UN 1 lampe halogène pour
cadre spéciale UNIFLEX
Les fils pour brancher les lampes sont cachés dans le socle
Câble de branchement avec prise
Noir, longueur xx m avec prise qui sera cachée dans le socle
l faut1parrangéederayonnage
ien
Référence
B 8701 000 UN 1 mètre noir
B 8701 003 UN 3 mètres noirs
Câble de raccordement
Pour rayonnage simple et double face, prise et câbles qui seront cachés dans le socle.
B 8702 000 UN longueur unitaire pour entraxe max. 1000 mm
Il en faut 1 par rangée de rayonnage suivant
Référence
Eclairage vertical
A fixer sur les montants standards pour rayonnage simple et double face, H 2250 mm.
Lampe avec tube fluo 58 W compris. Longueur 1500 mm, transformateur économique (WG)
et diffuseur en tôle perforée. Pour un éclairage optimal il existe des lampes pour le milieu de
rayonnage ou pour les extrémités du rayonnage. Les fils pour brancher les lampes sont cachés
dans le socle. Pour interrupteur centralisé. Dépassement env. 70 mm. Métal laqué
Référence B 8720 E0A UN 1 lampe verticale d’extrémité (WG)
B 8720 E0M UN 1 lampe verticale milieu (WG)
Possibilité d’avoir les lampes verticales équipées d’un transformateur électronique.
Référence
B 8721 E0A UN 1 lampe verticale extérieure (EVG)
B 8721 E0M UN 1 lampe verticale milieu (EVG)
Les fils pour brancher les lampes sont cachés dans le socle
Câble de branchement avec prise
Noir, longueur xx m , prise qui sera cachée dans le socle comprise
il en faut 1 par rangée de rayonnage
Référence
B 8701 000 UN 1 mètre noir
B 8701 003 UN 3 mètres noirs
Câble de raccordement
Pour rayonnage simple et double face, prise qui sera cachée dans le socle comprise
Référence B 8702 000 UN E longueur unitaire pour entraxe max. 1000 mm
Il en faut 1 par rangée de rayonnage
34
Rampe d’éclairage horizontale
Les rampes d’éclairage peuvent être fixées au choix sur des bras ou sur des traverses avec
fixation pour attacher les lampes(v. p. 6). Pour cacher les câbles il y a en bout de rangée des
montants spéciaux pour éclairage UNIFLEX si besoin.
Il existe différents systèmes d’éclairage au choix:
Référence Référence Référence Référence 0 9067 . 1
0 boîtiers ronds diamètre 65 mm réflecteur acrylique
0 9067 . 2
0 boîtiers ronds diamètre 65 mm réflecteur métal blanc
0 9067 . 30 boîtiers ronds diamètre 65 mm réflecteur argente
0 9068 .10 boîtiers ronds diamètre 60 mm réflecteur acrylique
Référence 0 9068 . 2
0 boîtiers ronds diamètre 60 mm réflecteur parabolique
Tous les luminaires prévus avec connexion T5 ou T8
Avec prise de terre.
Pour optimiser votre éclairage nous vous proposons une étude détaillée.
Bras support d’éclairage
Bras de fixation pour rampe d’éclairage horizontale
Pour boîtier diamètre 65 mm ou carré de 60 mm.
Dépassement env. 250 mm. Métal laqué.
Bras de fixation pour lampe
Référence Bras de fixation pour lampe et descente de câbles dans montant avant
Référence Pour cadre Uniflex avec passage de câbles K1
B 8745 000 UN
B 8745 00K UN
Bras de fixation à visser
Sur demande pour cadre Uniflex
avec passage de câbles
Dépassement env. 250 mm. Kit de montage compris
Profil U 30x30 mm. Métal laqué.
Pas compatible avec porte
Référence B 8740 ME0 UN
Fixation pour lampe et descente de câbles pour rayonnage simple face
Référence Cadre standard
B 8740 MEK UN
Référence B 8740 MD0 UN
Fixation pour lampe pour rayonnage simple face Fixation pour lampe pour rayonnage double face Fixation pour lampe et descente de câbles pour rayonnage double face
Avec cadre Uniflex avec passage de câbles
(Avec bras ouvert V 1011 . . . 12) Référence B 8740 MDK UN
Pour tablette porteuse 300 mm = N le M du numéro de référence sera remplacé par N
Barre traverse pour fixation de lampe
Les rampes d’éclairage peuvent être suspendues grâce aux traverses pour fixation (v. p.6)
Sur demande avec cadre Uniflex avec passage de câbles
(avec ouverture sur le dessus V 1011 . . . 12)
35
Présentation et stockage de périodiques
Tablette présentoir inclinée transparente
S’intégrant dans un rayonnage de profondeur 250 mm.
Pour la présentation de périodiques, revues, prospectus etc…
En acrylique transparent avec barres de fixation profondeur 300 mm
rebord avant hauteur 60 mm
Pour rayonnage
P 250 mm
Référence
Entraxe 1000 mmEntraxe 900 mm
B 8320 MW0 UN
B 8320 MU0 UN
Feuille plastique transparente
À poser sur une tablette de profondeur 300 mm. Permettant de positionner
une copie du titre présenter pour faciliter la repose une fois consultée.
RéférenceB 8322 0W0 XX H 295 mm, Entraxe 1000 mm,
ou plus court en le coupant
Rabat pour périodiques
Permet l’exposition de 3 titres récents en façade; les titres antérieurs peuvent être posés horizontalement à l’intérieur. La pile horizontale a un atout, le titre sur la tranche de la revue reste
visible devant. Une mécanique à levier efficace permet une utilisation agréable et
soutient le rabat sorti. Installation ultérieurement sans problèmes pour rayonnage simple et
double face avec un entraxe de 1000 mm et une tablette profondeur de 250 mm.
Pour éviter que la pile glisse derrière la tablette nous conseillons d’utiliser ce système sur
des rayonnages munis de fonds pleins. Les rayonnages UNIFLEX-S dont la hauteur est
de 2250 mm peuvent être équipés au maximum de 6 rabats.
Hauteur d’empilage avec DIN A4 : 160 mm. Rabat et pièces de côté métal laqué.
L 961 mm, H 340 mm sans tablette
Référence
B 8315 MW0 UN Entraxe 1000 mm
Casier Box pour périodiques à poser dans le rayonnage
Casier Box métallique à pose sur la tablette P 250 mm.
Prévu pour le stockage horizontal des revues de l’année en cours dans le sens de la largeur.
Portillon rabattable métallique avec rhodoïd de protection pour pages de garde.
Hauteur de stockage 140 mm.
Dimensions utiles L 230 mm, H 315 mm (capacité 3 box sur tablettes entr’axe 1000 mm).
Métal laqué.
L 320 mm, P 260 mm, H 320 mm
Référence
B 8311 000 XX
Présentoir de documents souples
Le dos incliné et un rabat sur la droite permet une présentation de documents souples
sur une tablette de profondeur 250 mm. La butée avant du présentoir vient s’accrocher
sous la tablette de manière à être solidaire avec celle-ci.
En métal laqué. Dos hauteur 300 mm profondeur utile 80 mm
DIN A4Référence
B 8025 A40 XX Largeur 220 mm soit maxi 4 pièces
pour tablette Entraxe 1000 mm
DIN A3 RéférenceB 8025 A30 XX Largeur 440 mm soit maxi 2 pièces
pour tablette Entraxe 1000 mm
36
Présentation et stockage de CD/DVD
Bac à multimédias
A accrocher dans rayonnage de profondeur de tablette de 250 et 300 mm.
Permet de trouver facilement le média choisi grâce à une présentation frontale.
Disposition variable grâce à des séparateurs intérieurs mobiles.
Caisson et séparation métal laqué, côté bois de placage ou mélaminé.
Fond caoutchouc et séparations compris.
P 376 mm, H 100 mm
Entraxe 1000 mm
5 séparations comprises
Pour rayonnages
pour env. 180 CD
1
2
Entraxe 900 mm
4 séparations comprises
pour env. 150 CD
P 250 mm
Référence
B 8600 MW0 UN
P 300 mm
Référence
B 8600 NW0 UN
B 8600 MU0 UN
B 8600 NU0 UN
Référence
B 8601 000 XX 1 séparation supplémentaire
Bac à médias à poser sur tablette droite
Pour le rangement de CD, CD-ROM, DVD, cassettes vidéos et cassettes audios dans un
rayonnage. Permet de trouver facilement le média choisi grâce à une présentation frontale.
Disposition variable grâce à des séparateurs intérieurs mobiles. Caisson métal laqué sur
tablettes en bois ou en métal.
Profondeur intérieure du caisson 250 mm
Hauteur de caisson 100 mm, fond caoutchouc compris
Entraxe 1000 mm
Entraxe 900 mm
5 séparations comprises 4 séparations comprises
Pour env. 120 CD/DVD
pour env. 100 CD/DVD
Référence
B 8620 MW1 XX
B 8620 MU1 XX
Référence
B 8621 M00 XX 1 séparation supplémentaire
Bac à médias sur châssis télescopique
Puisqu’ils sont complètement extractibles on peut mettre plusieurs bacs, d’une profondeur de
250 mm, l’un au-dessus de l’autre dans un rayonnage. Une poignée signale à l’utilisateur que
c’est un tiroir. Même description que ci-dessus sauf avec tiroir et poignée.
Entraxe 1000 mm
Entraxe 900 mm
B 8620 MU0 UN
Référence
B 8621 M00 XX 1 séparation supplémentaire
Tablette auge métallique
Grâce à l’inclinaison vers l’arrière de la tablette auge le dos des livres
présenté est plus visible dans le bas
du rayonnage. La butée arrière haute permet aussi une présentation
de face des livres dans le rayonnage.
En métal laqué avec matériel de fixation dans le bas
ou à différentes hauteurs dans le rayonnage.
Profondeur 165 mm Butée arrière hauteur 140 mm
Entraxe 1000 mm
Pour présentation frontale pour environ 90 CD
Pour présentation sur tranche pour environ 95 CD
Entraxe 900 mm
pour environ 90 CD
pour environ 85 CD
Pour rayonnage
P 250 mm
Référence
B 2080 MU0 UN
B 2080 MW0 UN
37
Bac à CD - DVD
Permettant de présenter de face sur une tablette ou sur une table des médias tel que CD,
DVD ou CD Rom. Bac en métal laqué avec piètement antiglisse Largeur 150 Profondeur 220
Hauteur 120 mm. En métal laqué avec matériel de fixation dans le dos ou à différentes
hauteurs dans le rayonnage. Profondeur 165 mm butée arrière hauteur 140 mm
RéférenceB 8505 000 XX pour environ 20 CD - DVD
RéférenceB 8506 000 XX fond caoutchouc anti dérapant pour bac
Bac à médias superposable
Solution flexible et économique de place pour présenter CD, CD-ROM ou DVD dans les rayonnages avec tablettes profondeur de 250 mm. Le bac s’accroche en exemplaire simple, double
et voire même triple dans le rayonnage.
La position un peu penchée permet de voir et de prendre facilement les différents médias.
Suspendu au-dessus, ce système est aussi un complément idéal au bac à multimédias
sur châssis télescopiques ou bac à multimédias.
Bac métal laqué. Fond caoutchouc et barres de fixation comprises.
P 110 mm, Hauteur du rebord 50 mm
Entraxe 1000 mm
Présentation frontale
pour env. 60 CD
pour env. 60 CD
B 8510 MU0 UN
Entraxe 900 mm
Caoutchouc anti dérapant
Référence
B 8511 MW0 UN
B 8511 MU0 UN
Signalisation latérale, signalisation de tablette, butée de fin de rangée
Signalisation supérieure latérale
A accrocher sur le haut du profil C des montants, panneau de signalisation en plastique
transparent, anti-reflet, H 50 mm, avec étiquettes interchangeables insensibles à l’humidité,
blanches.
Pour rayonnage simple face il faut 1 signalisation, pour rayonnage double face
il faut 2 signalisations.
Référence
Référence L 210 mm L 105 mm B 8085 M00 UN 1 pièce pour tablette profondeur 250 mm
Signalisation frontale pour tablettes intermédiaires
A accrocher sur les tablettes en bois ou en métal. Plastique transparent, anti-reflet,
H 21 mm, avec étiquettes interchangeables blanches.
Référence
Référence B 8040 000 XX
B 8040 200 XX
Butée de fin de rangée
Acier zingué brillant
A incérer dans les montants, hauteur variable
Référence
Référence
38
Rayonnage mobile
Pour une utilisation optimale de l’espace nous proposons aussi notre système de rayonnage
UNIFLEX-S en rayonnage mobile. Un gain de place de plus de 100% peut ainsi être réalisé.
Les rayonnages UNIFLEX-S existants peuvent être équipés ultérieurement grâce à un adaptateur. Un point positif surtout en vue d’un futur manque de place.
En plus des avantages généraux qu’apporte notre système de rayonnage UNIFLEX-S
mobile voici d’autres points positifs:
1. Même système que les rayonnages en libre accès
2. Compatibilité des tablettes et autres accessoires donc facilité
de stockage et d’utilisation.
3. Conception du système pour classement de livres et autres médias.
4. Garantie de réassort.
Rayonnages à étages
Pour une utilisation rationnelle de l’espace et de la hauteur, le système de rayonnage UNIFLEX-S permet une
construction à étages. Ici le socle des montants est vissé à la dalle de béton et sur le dessus grâce à un profil
chapeau réuni l’un à l’autre. Ce profil chapeau renforce ce rayonnage à étages et sert en même temps de plancher
intermédiaire (par exemple en aggloméré de 38 mm d’épaisseur). Sur ce plancher intermédiaire on peut déposer de
nouvelles rangées de rayonnage. Les montants seront vissés aux autres situés en dessous, eux-mêmes fixés dans la
dalle de béton.
La méthode de construction des montants du système UNIFLEX-S donne, malgré une coupe transversale minime
des profils, la stabilité nécessaire pour une solution élégante et économique à l’utilisation complète des espaces
extrêmement hauts.
Nous vous proposons,
sur demande, un concept
d’espaces spécial pour
vos besoins. En dehors de
propositions constructives nous travaillerons, en
cas de commande sur les
calculs de statique.
Nos conseillers compétents vous renseigneront
volontiers ou prendrons
rendez-vous pour un
entretien-conseil, bien
entendu gratuitement et
sans engagement.
39
QUADRA
système à lignes claires
40
QUADRA
BIBLIOTHEKSTECHNIK
41
Le rayonnage système
QUADRA
d’un désign de qualité,
QUADRA-F
intemporel, sans concession à
la mode. Au choix,
deux variantes possibles en
tube carré avec des
fonctions qui s’adaptent aux
besoins actuels et
futurs des bibliothèques.
QUADRA-Q
Echelle 1 : 1
30 mm
30 mm
42
43
44
Différentes possibilités
d’habillage latéral en bois ou
métal donnent au système
QUADRA un aspect chaleureux
Habillage latéral en tôle perforée
perforation ronde RG 5/25
et fonctionnel.
Consultez notre catalogue des
accessoires qui vous
informera des nombreuses
possibiltés d’adaptation de
notre système QUADRA.
perforation carrée QG 10/62,5
45
QUADRA
système à lignes claires
QUADRA présente des rayonnages pour l’ installations
et l’équipement de bibliothèques exigeantes et
intemporelles.
300
250
250
300
300
225
1100
250
300
250
325
250
300
250
2050
1750
325
225
300
300
250
1500
225
300
250
250
325
250
300
250
300
250
250
300
250
250
Il existe au choix, 2 finitions différentes pour le
système tubulaire QUADRA.
QUADRA-F réduit au minimum l’expression des formes
et se concentre sur l’essentiel.
Moins sévère et pourtant bien marqué, se présente
QUADRA-Q. Des éléments de forme design, bien
reconnaissables, mettent en relief le tracé propre à ce
système.
QUADRA-F
Les panneaux d’ habillage latéraux, avec différentes
perforations, au choix , perforations rondes ou carrées,
soulignent la sobre beauté des 2 variantes.
Le système de rayonnage Schulz est non seulement
fonctionnel mais aussi d’une qualité durable et d’une
fabrication répondant aux exigences les plus originales
dans le milieu des bibliothèques.
La fabrication irréprochable, la haute résistance à la
charge, la qualité du plus haut niveau garantissent à
nos installations la valeur de l’investissement.
46
QUADRA-Q
Coloris
Surfaces
H 1100 mm H 1500 mm
H 1750 mm
H 2050 mm
Elément de départ QUADRA-F
sans tablette
Métal laqué, P 280 mm pour tablette profondeur 250 mm = M
Entr’axe 1000 mm
Entr’axe 900 mm Entr’axe 750 mm Entr’axe 500 mm
RéférenceB 1100 GWM QU
B 1100 GUM QU
B 1100 GSM QU
B 1100 GRM QU
RéférenceB 1100 CWM QU
RéférenceB 1100 AWM QU
RéférenceB 1100 DWM QU
B 1100 CUM QU
B 1100 AUM QU
B 1100 DUM QU
B 1100 CSM QU
B 1100 ASM QU
B 1100 DSM QU
B 1100 CRM QU
B 1100 ARM QU
B 1100 DRM QU
Pour tablette profondeur 300 mm = N (P 330 mm) à la place de M pour les références
Elément suivant QUADRA-F
sans tablette
H 1100 mm H 1500 mm H 1750 mm H 2050 mm Entr’axe 1000 mm
RéférenceB 1200 CWM QU
B 1200 GUM QU
B 1200 CUM QU
B 1200 AUM QU
B 1200 DUM QU
B 1200 GSM QU
B 1200 CSM QU
B 1200 ASM QU
B 1200 DSM QU
B 1200 GRM QU
B 1200 CRM QU
B 1200 ARM QU
B 1200 DRM QU
Elément de départ QUADRA-F
sans tablette
Entr’axe 1000 mm
H 1100 mm RéférenceB 1300 GWM QU
B 1300 GUM QU
B 1300 GSM QU
B 1300 GRM QU
H 1500 mm RéférenceB 1300 CWM QU
H 1750 mm RéférenceB 1300 AWM QU
H 2050 mm RéférenceB 1300 DWM QU
B 1300 CUM QU
B 1300 AUM QU
B 1300 DUM QU
B 1300 CSM QU
B 1300 ASM QU
B 1300 DSM QU
B 1300 CRM QU
B 1300 ARM QU
B 1300 DRM QU
Elément suivant QUADRA-F
sans tablette
Entr’axe 1000 mm
H 1100 mm RéférenceB 1400 GWM QU
H 1500 mm RéférenceB 1400 CWM QU
H 1750 mm RéférenceB 1400 AWM QU
H 2050 mm RéférenceB 1400 DWM QU
B 1400 GUM QU
B 1400 CUM QU
B 1400 AUM QU
B 1400 DUM QU
B 1400 GSM QU
B 1400 CSM QU
B 1400 ASM QU
B 1400 DSM QU
B 1400 GRM QU
B 1400 CRM QU
B 1400 ARM QU
B 1400 DRM QU
47
Elément de départ QUADRA-Q
sans tablette
H 1100 mm H 1500 mm
H 1750 mm
H 2050 mm
Entr’axe 1000 mm
B 1101 GWM QU
B 1101 CWM QU
B 1101 GUM QU
B 1101 CUM QU
B 1101 GSM QU
B 1101 CSM QU
B 1101 GRM QU
B 1101 CRM QU
Référence B 1101 AWM QU
B 1101 AUM QU
B 1101 DUM QU
B 1101 ASM QU
B 1101 DSM QU
B 1101 ARM QU
B 1101 DRM QU
Référence Référence Pour tablette profondeur 300 mm = N (P 330 mm) à la place de M pour les références
Elément suivant QUADRA-Q
sans tablette
H 1100 mm H 1500 mm H 1750 mm H 2050 mm Entr’axe 1000 mm
Référence B 1201 CWM QU
Référence B 1201 AWM QU
Référence B 1201 DWM QU
B 1201 GUM QU
B 1201 CUM QU
B 1201 AUM QU
B 1201 DUM QU
B 1201 GSM QU
B 1201 CSM QU
B 1201 ASM QU
B 1201 DSM QU
B 1201GRM QU
B 1201 CRM QU
B 1201 ARM QU
B 1201 DRM QU
Elément de départ QUADRA-Q
sans tablette
H 1100 mm Référence H 1500 mm Référence H 1750 mm Référence H 2050 mm Référence Entr’axe 1000 mm
B 1301 GWM QU
B 1301 CWM QU
B 1301 AWM QU
B 1301 DWM QU
B 1301 GUM QU
B 1301 CUM QU
B 1301 AUM QU
B 1301 DUM QU
B 1301 GSM QU
B 1301 CSM QU
B 1301 ASM QU
B 1301 DSM QU
B 1301 GRM QU
B 1301 CRM QU
B 1301 ARM QU
B 1301 DRM QU
Elément suivant QUADRA-Q
sans tablette
H 1100 mm
H 1500 mm
H 1750 mm
H 2050 mm
Entr’axe 1000 mm
Référence B 1401 GWM QU
Référence B 1401 CWM QU
B 1401 GUM QU
B 1401 CUM QU
B 1401 AUM QU
B 1401 DUM QU
B 1401 GSM QU
B 1401 CSM QU
B 1401 ASM QU
B 1401 DSM QU
B 1401 GRM QU
B 1401 CRM QU
B 1401 ARM QU
B 1401 DRM QU
48
Rayonnage frontal
Rayonnage simple face (sans tablette)
pour fixation sur le côté d’un rayonnage double face (ou d’une rangée)
A équiper de tablettes profondeur 250 mm métal ou bois.
Entr’axe 500 mm. En métal laqué avec équipement pour fixation
L 530 mm P 280 mm
H 1100 mm H 1500 mm
H 1750 mm
H 2050 mm
Référence B 1500 GRM QU
RéférenceB 1500 CRM QU
RéférenceB 1500 ARM QU
RéférenceB 1500 DRM QU
QUADRA-F
QUADRA-F
H 1100 mm H 1500 mm H 1750 mm RéférenceB 1501 GRM QU QUADRA-Q
RéférenceB 1501 CRM QU QUADRA-Q
RéférenceB 1501 ARM QU QUADRA-Q
H 2050 mm RéférenceB 1501 DRM QU QUADRA-Q
QUADRA-F
QUADRA-F
Présentoir pour côtés de rayonnage
Tablette inclinée 60
Pour présenter des documents sur les côtés
de rayonnage double face.
En métal laqué, avec fixation. L 469 mm P 290 mm
P 290 mm Référence B 8222 0M0 QU
En métal laqué, avec fixation L 469 H 120 mm P 250 mm
P 250 mm Référence B 8221 0M0 QU
Roulettes avec support pour rayonnage double face départ (voir image)
Utilisable pour tablette profondeur 250 mm
dans le cas ou le rayonnage doit être régulièrement déplacé.
Elément départ: deux paires de roulettes
Elément suivant: une paire de roulettes
Equerre de tôle en métal laqué livrée avec fixation et deux roulettes.
L 550 mm
Référence Référence B 8013 0M0 QU pour sol mou
B 8013 0M1 QU pour sol dur
49
Métal laqué
P 250 mm P 300 mm
Entr’axe 1000 mm
RéférenceB 2110 MW0 QU
Référence B 2110 NW0 QU
B 2110 MU0 QU
B 2110 NU0 QU
B 2110 MS0 QU
B 2110 NS0 QU
B 2110 MR0 QU
B 2110 NR0 QU
Tablette métallique avec butée arrière et barres pour fixation.
Métal laqué.
Entr’axe 1000 mm
Référence B 2111 MW0 QU
RéférenceB 2111 NW0 QU
B 2111 MU0 QU
B 2111 NU0 QU
B 2111 MS0 QU
B 2111 NS0 QU
B 2111 MR0 QU
B 2111 NR0 QU
P 250 mm P 300 mm
Tablette de présentation métallique avec barres de fixation
Avec rebord avant, inclinaison réglable. Profondeur 300 mm.
Métal laqué, pour rayonnage avec tablettes profondeur 250 et 300 mm
P 250 mm
P 300 mm
Référence Référence Entr’axe 1000 mm
B 2611 MW0 QU
B 2611 NW0 QU
B 2611 MU0 QU
B 2611 NU0 QU
B 2611 MS0 QU
B 2611 NS0 QU
B 2611 MR0 QU
B 2611 NR0 QU
Tablettes bois
Tablette bois avec barres pour fixation.
P 250 mm
Entr’axe 750 mm Entr’axe 500 mm
B 2170 MW0 QU
B 2170 NW0 QU
B 2170 MU0 QU
B 2170 NU0 QU
B 2170 MS0 QU
B 2170 NS0 QU
B 2170 MR0 QU
B 2170 NR0 QU
Tablette bois avec coulisse pour serre-livres suspendu et barres de fixation.
Prévue pour serre-livres réf BSD 22/28
P 300 mm
P 300 mm
2
Entr’axe 1000 mm
B 2172 MU0 QU
B 2172 NU0 QU
B 2172 MS0 QU
B 2172 NS0 QU
B 2172 MR0 QU
B 2172 NR0 QU
Tablette bois avec butée arrière et barres de fixation.
P 250 mm
1
Référence B 2172 MW0 QU
RéférenceB 2172 NW0 QU
50
Entr’axe 900 mm Référence Référence P 250 mm
2
Entr’axe 1000 mm
P 300 mm
1
2
Entr’axe 1000 mm
B 2171 MW0 QU
B 2171 MU0 QU
B 2171 MS0 QU
B 2171 MR0 QU
B 2171 NW0 QU
B 2171 NU0 QU
B 2171 NS0 QU
B 2171 NR0 QU
Tablettes bois
Tablette bois avec butée arrière,
coulisse pour serre-livres et barres pour fixation.
Prévue pour serre-livres BSD 22/28.
P 250 mm
P 300 mm
Référence Référence Entr’axe 900 mm Entr’axe 750 mm Entr’axe 500 mm
B 2173 MW0 QU
B 2173 NW0 QU
B 2173 MU0 QU
B 2173 NU0 QU
B 2173 MS0 QU
B 2173 NS0 QU
B 2173 MR0 QU
B 2173 NR0 QU
Tablette de présentation bois avec barres pour fixation.
Pour rayonnage avec tablettes profondeur 250 et 300 mm
P 250 mm
P 300 mm
Entr’axe 1000 mm
1
1
2
Entr’axe 1000 mm
B 2671 MW0 QU
B 2671 NW0 QU
B 2671 MU0 QU
B 2671 NU0 QU
B 2671 MS0 QU
B 2671 NS0 QU
B 2671 MR0 QU
B 2671 NR0 QU
Tablette de consultation métal ou bois
Tablette de consultation télescopique entièrement escamotable,
à monter sous une tablette métal ou bois à partir d’une largeur de 750 mm.
Se replie à fleur de la tablette porteuse profondeur utile 245 mm largeur 600 mm
avec matériel de fixation et anti-basculant
Pour tablette porteuse
P 250 mm
Référence
B 2000 M00 QU tirette métal pour tablette métal
P 300 mm
Référence
B 2000 N00 QU tirette métal pour tablette métal
P 250 mm
Référence
B 2002 M00 QU tirette bois pour tablette bois
1
2
P 300 mm
Référence
B 2002 N00 QU tirette bois pour tablette bois
1
2
Tablette de consultation télescopique débordante
débordante de 50 mm elle permet à l’utilisateur de la repérer plus facilement.
Profondeur utile 295 mm largeur 600 mm
P 250 mm
Référence
B 2001 M00 QU tirette métal pour tablette métal
P 300 mm
Référence
B 2001 N00 QU tirette métal pour tablette métal
P 250 mm
Référence
B 2003 M00 QU tirette bois pour tablette bois
1
2
P 300 mm
Référence
B 2003 N00 QU tirette bois pour tablette bois
1
2
51
Tablettes bois
Tablette bois avec butées de fin de rangée intégrale.
P 250 mm
Référence
P 250 mm
Référence 2
Entr’axe 1000 mm
B 2124 MW0 QU
B 2124 MU0 QU
B 2124 MS0 QU
B 2124 MR0 QU
Tablette bois avec butées arrière et fin de rangée intégrale.
1
1
2
Entr’axe 1000 mm
B 2125 MW0 QU
B 2125 MU0 QU
B 2125 MS0 QU
B 2125 MR0 QU
Habillage latéral
à accrocher aux extrémités des rayonnages avec tablette de profondeur 250 mm
Prévoir un habillage pour un montant simple face et deux habillages
pour un montant double face.
Livré individuellement avec possibilité de fixer des accessoires de présentation
(voir catalogue des accessoires Schulz)
en métal laqué.
Pour rayonnage hauteur
H 1100 mm H 1500 mm
H 1750 mm
H 2050 mm
Référence B 8810 GMR QU RéférenceB 8810 CMR QU RéférenceB 8810 AMR QU RéférenceB 8810 DMR QU perforation ronde RG 5/25
Pour tablette profondeur 300 mm = N à la place de M pour les références
H 1100 mm H 1500 mm
Référence B 8810 GMQ QU perforation carrée QG 10/62,5
RéférenceB 8810 CMQ QU perforation carrée QG 10/62,5
H 1750 mm
H 2050 mm
Référence B 8810 AMQ QU perforation carrée QG 10/62,5
RéférenceB 8810 DMQ QU perforation carrée QG 10/62,5
Pour tablette profondeur 300 mm = N à la place de M pour les références
52
Support mobile de présentation
Support mobile
permet toutes sortes de présentation de média
grâce aux nombreux accessoires.
En métal laqué, monté sur 4 roulettes avec freins.
L 568 mm P 460 mm
H 1560 mm H 1810 mm Référence Référence B 7010 CM0 QU QUADRA-F
B 7010 AM0 QU QUADRA-F (voir croquis)
H 1560 mm H 1810 mm Référence Référence B 7011 CM0 QU QUADRA-Q
B 7011 AM0 QU QUADRA-Q
Présentoirs de quotidiens
idem que ci-dessus mais équipé de présentoirs en plexi modèle ZHK.
H 1560 mm
H 1810 mm
Référence Référence B 7010 CM1 QU QUADRA-F pour 8 quotidiens
B 7010 AM1 QU QUADRA-F pour 10 quotidiens (voir croquis)
H 1560 mm
H 1810 mm
Référence Référence B 7011 CM1 QU QUADRA-Q pour 8 quotidiens
B 7011 AM1 QU QUADRA-Q pour 10 quotidiens
Supports mobiles avec tablettes de présentation
Supports mobiles équipés de tablettes
inclinées 60° modèle SAB 60
H 1560 mm
H 1810 mm
Référence Référence B 7010 CM2 QU QUADRA-F avec 6 tablettes inclinées (voir croquis)
B 7010 AM2 QU QUADRA-F avec 8 tablettes inclinées
H 1560 mm
H 1810 mm
Référence Référence B 7011 CM2 QU QUADRA-Q avec 6 tablettes
B 7011 AM2 QU QUADRA-Q avec 8 tablettes
Support mobile avec tablettes horizontales et inclinées
Supports mobiles équipés de tablettes inclinées 60° modèle SAB 60
et de tablettes horizontales modèle STFB
H 1560 mm
Référence B 7010 CM3 QU QUADRA-F avec 2 tablettes inclinées et
4 tablettes horizontales (voir croquis)
H 1810 mm
Référence B 7010 AM3 QU QUADRA-F avec 2 tablettes inclinées et 6 tablettes horizontales
H 1560 mm
H 1810 mm
Référence Référence B 7011 CM3 QU QUADRA-Q avec 2 tablettes inclinées et 4 tablettes horizontales
B 7011 AM3 QU QUADRA-Q avec 2 tablettes inclinées et 6 tablettes horizontales
53
Signalisation supérieure
Signalisation supérieure pour rayonnage de départ
simple ou double face
venant se fixer dans les montants
Voir notre catalogue accessoires pour les lettres autocollantes.
Avec deux supports tube carré H 300 mm en métal laqué
Panneau H 180 mm bois de placage ou mélaminé
(L 600 mm)
B 8101 GW0 QU
B 8101 GU0 QU
B 8101 GS0 QU
Entr’axe 1000 mm
(L 850 mm)
Entr’axe 900 mm
(L 750 mm)
B 8101 AW0 QU
B 8101 AU0 QU
2
3
1
2
3
Entr’axe 750 mm
(L 600 mm)
B 8101 AS0 QU
Index de signalisation
à glisser sur le panneau de signalisation permet une indexation
voir notre catalogue accessoires (pour les lettres autocollantes)
Prévoir deux index pour une indexation.
Entr’axe 900 mm
(L 750 mm)
Signalisation supérieure pour rayonnage suivant
identique à ci-dessus mais avec un seul support métal.
Entr’axe 1000 mm
(L 850 mm)
1
double face (elles s’emboîtent voir croquis)
L 300 mm P 40 mm H 150 mm dépasse de 100 mm
métal laqué
Référence B 8102 000 XX
Système de rayonnage cadre pour rangement de livres, illustrés et autres
médias ainsi que pour bandes dessinées BD.
Coupe
Tube carré 30 x 30 mm
Les pieds sont équipés de vérins permettant une mise à niveau.
Les montants sont reliés par une traverse rectangulaire en fer plat de 30x15 mm
ou par un fond plein (sur demande).
Les tablettes sont métalliques ou en bois. Les tablettes bois peuvent être équipées de buttée de fin de rangées intégrales.
30 mm
30 mm
Echelle 1:1
54
Montants métalliques en tube carré 30x30 mm perforés côtés intérieurs tous
les 25 mm, permettant le réglage en hauteur des tablettes sans outillage.
Raccord des montants au choix en fer plat ou de forme design.
Le laquage des parties métalliques se fait d’après les normes DIN 50942 par
une pulvérisation à chaud spéciale anti-usure et écologique (non poluante et favorable à l’environnement).
Les garnitures de fixation des accessoires sont le plus souvent chromées et
donc protégées contre la corrosion.
Les surfaces en bois sont vernies ou mélaminées.
RONDEA
QUALITY IN DETAIL
55
Transparence et légèreté
charactérisent notre système
de rayonnage
Rondea
RONDEA-F
La structure filigrane
du système à tube rond
met avant tout
les médias en évidence.
De multiples équipements
ainsi que deux variantes de
design rendent Rondea
individuel et facilement
RONDEA-W
transformable.
Ø 28 mm
28°
28°
Echelle 1:1
56
57
58
Habillage en tôle perforée
grilles et tablettes
de présentation latérale
ainsi que signalisation
vous donnent un
petit aperçu
des multiples possibilités
dont l’utilisateur
peut disposer.
Pour cela,
consultez
notre catalogue
des accessoires de
bibliothèques
système Schulz.
Prèsentoir pour côtès de rayonnage
59
RONDEA
la transparence élégante
Haute transparence et légèreté caractérisent les
rayonnages et les installations RONDEA.
260
295
260
230
295
295
260
325
295
295
325
260
1100
230
295
230
325
260
1750
200
1500
260
260
295
295
260
2050
260
295
260
295
260
295
260
260
260
La légèreté des structures tubulaires rondes, fait
passer au premier plan, l’environnement et les
documents classés.
Deux finitions différentes tiennent compte des
exigences individuelles pour l’installation de
bibliothèques publiques.
D’une fabrication lisse, sans angles et arêtes vifs,
d’un aspect neutre et agréable, RONDEA-F s’intègre facilement dans des structures existantes.
Cependant si la nouvelle installation doit être
plus personnalisée, alors il ne faut pas hésiter à
choisir la variante dynamique RONDEA-W.
Le système de rayonnage Schulz est non seulement fonctionnel mais aussi d’une qualité
durable et d’une fabrication répondant aux
exigences les plus originales dans le milieu des
bibliothèques.
La fabrication irréprochable, la haute résistance à
la charge, la qualité du plus haut niveau garantissent à nos installations la valeur de l’investissement.
60
Coloris
Surfaces
Elément de départ RONDEA-F
sans tablette
Entr’axe 1000 mm
H 1100 mm Référence B 1100 GWM RO
H 1500 mm
RéférenceB 1100 CWM RO
H 1750 mm
RéférenceB 1100 AWM RO
B 1100 GUM RO
B 1100 CUM RO
B 1100 AUM RO
B 1100 GSM RO
B 1100 CSM RO
B 1100 ASM RO
B 1100 GRM RO
B 1100 CRM RO
B 1100 ARM RO
H 2050 mm
B 1100 DUM RO
B 1100 DSM RO
B 1100 DRM RO
Référence
B 1100 DWM RO
Elément suivant RONDEA-F
sans tablette
Entr’axe 1000 mm
H 1500 mm RéférenceB 1200 CWM RO
H 1750 mm RéférenceB 1200 AWM RO
H 2050 mm RéférenceB 1200 DWM RO
B 1200 GUM RO
B 1200 CUM RO
B 1200 AUM RO
B 1200 DUM RO
B 1200 GSM RO
B 1200 CSM RO
B 1200 ASM RO
B 1200 DSM RO
B 1200 GRM RO
B 1200 CRM RO
B 1200 ARM RO
B 1200 DRM RO
Elément de départ RONDEA-F
sans tablette
Entr’axe 1000 mm
B 1300 GWM RO
B 1300 GUM RO
B 1300 GSM RO
B 1300 GRM RO
B 1300 CUM RO
B 1300 CSM RO
B 1300 CRM RO
B 1300 AUM RO
B 1300 DUM RO
B 1300 ASM RO
B 1300 DSM RO
B 1300 ARM RO
B 1300 DRM RO
Elément suivant RONDEA-F
sans tablette
Entr’axe 1000 mm
B 1400 GWM RO
B 1400 GUM RO
B 1400 GSM RO
B 1400 GRM RO
B 1400 CUM RO
B 1400 AUM RO
B 1400 CSM RO
B 1400 ASM RO
B 1400 CRM RO
B 1400 ARM RO
B 1400 DUM RO
B 1400 DSM RO
B 1400 DRM RO
61
Elément de départ RONDEA-W
sans tablette
Entr’axe 1000 mm
B 1101 GWM RO
B 1101 GUM RO
B 1101 GSM RO
B 1101 GRM RO
Référence B 1101 CWM RO
RéférenceB 1101 AWM RO
Référence
B 1101 DWM RO
B 1101 CUM RO
B 1101 AUM RO
B 1101 DUM RO
B 1101 CSM RO
B 1101 ASM RO
B 1101 DSM RO
B 1101 CRM RO
B 1101 ARM RO
B 1101 DRM RO
H 1100 mm Référence H 1500 mm
H 1750 mm
H 2050 mm
Elément suivant RONDEA-W
sans tablette
Entr’axe 1000 mm
B 1201 CWM RO
H 1500 mm Référence B 1201 AWM RO
H 1750 mm Référence H 2050 mm Référence B 1201 DWM RO
B 1201 GUM RO
B 1201 CUM RO
B 1201 AUM RO
B 1201 DUM RO
B 1201 GSM RO
B 1201 CSM RO
B 1201 ASM RO
B 1201 DSM RO
B 1201 GRM RO
B 1201 CRM RO
B 1201 ARM RO
B 1201 DRM RO
H 1100 mm
H 1500 mm
H 1750 mm
H 2050 mm
Elément de départ RONDEA-W
sans tablette
Entr’axe 1000 mm
Référence B 1301 GWM RO
Référence B 1301 AWM RO
Référence B 1301 DWM RO
B 1301 GUM RO
B 1301 CUM RO
B 1301 AUM RO
B 1301 DUM RO
B 1301 GSM RO
B 1301 CSM RO
B 1301 ASM RO
B 1301 DSM RO
B 1301 GRM RO
B 1301 CRM RO
B 1301 ARM RO
B 1301 DRM RO
Elément suivant RONDEA-W
H 1100 mm
H 1500 mm
H 1750 mm
H 2050 mm
sans tablette
Entr’axe 1000 mm
Référence B 1401 GWM RO
Référence B 1401 AWM RO
Référence B 1401 DWM RO
B 1401 GUM RO
B 1401 CUM RO
B 1401 AUM RO
B 1401 DUM RO
B 1401 GSM RO
B 1401 CSM RO
B 1401 ASM RO
B 1401 DSM RO
B 1401 GRM RO
B 1401 CRM RO
B 1401 ARM RO
B 1401 DRM RO
62
Rayonnage frontal
Rayonnage simple face (sans tablette)
pour fixation sur le côté d’un rayonnage double face (ou d’une rangée)
A équiper de tablettes profondeur 250 mm métal ou bois.
Entr’axe 500 mm. En métal laqué avec équipement pour fixation
L 524 mm P 276 mm
H 1500 mm
Référence H 1750 mm
Référence H 2050 mm
Référence
B 1500 GRM RO
B 1500 CRM RO
B 1500 ARM RO
B 1500 DRM RO
RONDEA-F
RONDEA-F
RONDEA-F
H 1100 mm H 1500 mm H 1750 mm Référence Référence Référence B 1501 GRM RO RONDEA-W
B 1501 CRM RO RONDEA-W
B 1501 ARM RO RONDEA-W
H 2050 mm Référence B 1501 DRM RO RONDEA-W
RONDEA-F
PPrésentoir pour côtés de rayonnage
Tablette inclinée 60
En métal laqué, avec fixation. L 469 mm P 290 mm
P 290 mm Référence B 8222 0M0 RO
En métal laqué, avec fixation L 469 H 120 mm P 250 mm
P 250 mm Référence B 8221 0M0 RO
Roulettes avec support pour rayonnage double face départ (voir image)
Utilisable pour tablette profondeur 250 mm
dans le cas ou le rayonnage doit être régulièrement déplacé.
Elément départ: deux paires de roulettes
Elément suivant: une paire de roulettes
Equerre de tôle en métal laqué livrée avec fixation et deux roulettes.
L 550 mm
Référence Référence B 8013 0M0 RO pour sol mou
B 8013 0M1 RO pour sol dur
63
Métal laqué
Entr’axe 1000 mm
P 250 mm Référence B 2110 MW0 RO
B 2110 NW0 RO
P 300 mmRéférence Entr’axe 900 mm Entr’axe 750 mm Entr’axe 500 mm
B 2110 MU0 RO
B 2110 NU0 RO
B 2110 MS0 RO
B 2110 NS0 RO
B 2110 MR0 RO
B 2110 NR0 RO
Tablette métallique avec butée arrière et barres pour fixation.
Métal laqué.
Entr’axe 1000 mm
P 250 mm Référence B 2111 MW0 RO
P 300 mmRéférenceB 2111 NW0 RO
B 2111 MU0 RO
B 2111 NU0 RO
B 2111 MS0 RO
B 2111 NS0 RO
B 2111 MR0 RO
B 2111 NR0 RO
Tablette de présentation métallique avec barres de fixation
Avec rebord avant, inclinaison réglable. Profondeur 300 mm.
Métal laqué, pour rayonnage avec tablettes profondeur 250 et 300 mm
Référence P 250 mm
P 300 mmRéférence Entr’axe 1000 mm
B 2611 MW0 RO
B 2611 NW0 RO
B 2611 MU0 RO
B 2611 NU0 RO
B 2611 MS0 RO
B 2611 NS0 RO
B 2611 MR0 RO
B 2611 NR0 RO
Tablettes bois
Tablette bois avec barres pour fixation.
Entr’axe 1000 mm
Entr’axe 500 mm
B 2170 MU0 RO
B 2170 NU0 RO
B 2170 MS0 RO
B 2170 NS0 RO
B 2170 MR0 RO
B 2170 NR0 RO
Tablette bois avec coulisse pour serre-livres suspendu et barres de fixation.
Prévue pour serre-livres réf BSD 22/28
23
Entr’axe 1000 mm
B 2172 MW0 RO
B 2172 NW0 RO
B 2172 MU0 RO
B 2172 NU0 RO
B 2172 MS0 RO
B 2172 NS0 RO
B 2172 MR0 RO
B 2172 NR0 RO
Tablette bois avec butée arrière et barres de fixation.
P 250 mm
P 300 mm
64
Entr’axe 750 mm Référence B 2170 MW0 RO
Référence B 2170 NW0 RO
23
Entr’axe 900 mm P 250 mm
P 300 mm
P 250 mm
P 300 mm
1
1
23
Entr’axe 1000 mm
B 2171 MW0 RO
B 2171 NW0 RO
B 2171 MU0 RO
B 2171 NU0 RO
B 2171 MS0 RO
B 2171 NS0 RO
B 2171 MR0 RO
B 2171 NR0 RO
Tablettes bois
Tablette bois avec butée arrière,
coulisse pour serre-livres et barres pour fixation.
Prévue pour serre-livres BSD 22/28.
P 250 mm
P 300 mm
B 2173 MW0 RO
B 2173 NW0 RO
B 2173 MU0 RO
B 2173 NU0 RO
B 2173 MS0 RO
B 2173 NS0 RO
B 2173 MR0 RO
B 2173 NR0 RO
Tablette de présentation bois avec barres pour fixation.
Pour rayonnage avec tablettes profondeur 250 et 300 mm
P 250 mm
P 300 mm
1
23
1
Entr’axe 1000 mm
B 2671 MW0 RO
B 2671 NW0 RO
B 2671 MU0 RO
B 2671 NU0 RO
B 2671 MS0 RO
B 2671 NS0 RO
B 2671 MR0 RO
B 2671 NR0 RO
Tablette de consultation métal ou bois
Tablette de consultation télescopique entièrement escamotable,
Se replie à fleur de la tablette porteuse profondeur utile 245 mm largeur 600 mm
P 250 mm
Référence
B 2000 M00 RO tirette métal pour tablette métal
P 300 mm
Référence
B 2000 N00 RO tirette métal pour tablette métal
P 250 mm
Référence
B 2002 M00 RO tirette bois pour tablette bois
1
23
P 300 mm
Référence
B 2002 N00 RO tirette bois pour tablette bois
1
23
Tablette de consultation télescopique débordante
débordante de 50 mm elle permet à l’utilisateur de la repérer plus facilement.
Profondeur utile 295 mm largeur 600 mm
P 250 mm
Référence
B 2001 M00 RO tirette métal pour tablette métal
P 300 mm
Référence
B 2001 N00 RO tirette métal pour tablette métal
P 250 mm
Référence
B 2003 M00 RO tirette bois pour tablette bois
1
23
P 300 mm
Référence
B 2003 N00 RO tirette bois pour tablette bois
1
23
65
Tablettes bois
Tablette bois avec butées de fin de rangée intégrale.
Entr’axe 1000 mm
P 250 mmRéférence B 2124 MW0 RO
P 250 mm
B 2124 MU0 RO
B 2124 MS0 RO
B 2124 MR0 RO
Tablette bois avec butées arrière et fin de rangée intégrale.
Référence 23
1
23
1
Entr’axe 1000 mm
B 2125 MW0 RO
B 2125 MU0 RO
B 2125 MS0 RO
B 2125 MR0 RO
Habillage latéral
( Utilisable uniquement pour RONDEA-F )
à accrocher aux extrémités des rayonnages avec tablette de profondeur 250 mm
Prévoir un habillage pour un montant simple face et deux habillages
pour un montant double face.
Livré individuellement avec possibilité de fixer des accessoires de présentation
en métal laqué.
H 1100 mm H 1500 mm
H 1750 mm
H 2050 mm
Référence B 8810 GMR RO perforation ronde RG 5/25
RéférenceB 8810 CMR RO perforation ronde RG 5/25
RéférenceB 8810 AMR RO perforation ronde RG 5/25
Référence
B 8810 DMR RO perforation ronde RG 5/25
Baldaquin
Pour les tablettes de prof. 300 mm mettre un N à la place du M dans la référence
H 1100 mm Référence H 1500 mm
H 1750 mm
H 2050 mm
RéférenceB 8810 CMQ RO perforation carrée QG 10/62,5
Référence B 8810 AMQ RO perforation carrée QG 10/62,5
Référence
B 8810 DMQ RO perforation carrée QG 10/62,5
B 8810 GMQ RO perforation carrée QG 10/62,5
Pour les tablettes de prof. 300 mm mettre un N à la place du M dans la référence
66
Support mobile de présentation
Support mobile
permet toutes sortes de présentation de média
grâce aux nombreux accessoires.
En métal laqué, monté sur 4 roulettes avec freins.
L 568 mm P 460 mm
H 1560 mm H 1810 mm Référence Référence B 7010 CM0 RO RONDEA-F
B 7010 AM0 RO RONDEA-F (voir croquis)
H 1560 mm Référence Référence B 7011 CM0 RO RONDEA-W
B 7011 AM0 RO RONDEA-W
H 1810 mm Présentoirs de quotidiens
idem que ci-dessus mais équipé de présentoirs en plexi modèle ZHK.
H 1560 mm
H 1810 mm
Référence Référence B 7010 CM4 RO RONDEA-F pour 8 quotidiens
B 7010 AM4 RO RONDEA-F pour 10 quotidiens (voir croquis)
H 1560 mm
H 1810 mm
Référence Référence B 7011 CM1 RO RONDEA-W pour 8 quotidiens
B 7011 AM1 RO RONDEA-W pour 10 quotidiens
Supports mobiles avec tablettes de présentation
Supports mobiles équipés de tablettes
inclinées 60° modèle SAB 60
H 1560 mmRéférence H 1810 mm
Référence B 7010 CM2 RO RONDEA-F avec 6 tablettes inclinées (voir croquis)
B 7010 AM2 RO RONDEA-F avec 8 tablettes inclinées
H 1560 mm
B 7011 CM2 RO RONDEA-W avec 6 tablettes
B 7011 AM2 RO RONDEA-W avec 8 tablettes
H 1810 mm
Référence Référence Support mobile avec tablettes horizontales et inclinées
Supports mobiles équipés de tablettes inclinées 60° modèle SAB 60
et de tablettes horizontales modèle STFB
H 1560 mm
Référence B 7010 CM3 RO RONDEA-F avec 2 tablettes inclinées et
4 tablettes horizontales (voir croquis)
H 1810 mm
Référence B 7010 AM3 RO RONDEA-F avec 2 tablettes inclinées et 6 tablettes horizontales
H 1560 mm
H 1810 mm
Référence Référence B 7011 CM3 RO RONDEA-W avec 2 tablettes inclinées et 4 tablettes horizontales
B 7011 AM3 RO RONDEA-W avec 2 tablettes inclinées et 6 tablettes horizontales
67
Grilles de présentation
Signalisation supérieure pour grille
à clipser sur la grille,
bois multiplis
L 400 mm H 284 mm
Référence
B 8202 000 RO
Grilles de présentation
à fixer sur les côtés de rayonnages
double face avec tablette profondeur 250 mm
sert de support aux différents présentoirs que l’on trouve dans
le catalogue des accessoires Schulz
métal rond chromé avec accessoires de fixation.
L 490 mm H 1750 mm
Référence B 8200 000 RO
Grilles de présentation fixées en angle
idem que ci-dessus, mais permet d’augmenter la surface
de présentation.
L 490 mm P 522 mm H 1750 mm
Référence B 8201 000 RO
Système de rayonnage cadre pour rangement de livres, illustrés et autres médias
ainsi que pour bandes dessinées BD.
Montants métalliques en tube rond diam. 28 mm perforés côtés intérieurs tous
les 32 mm, permettant le réglage de hauteur des tablettes sans outillage.
Raccord des montants au choix en fer plat ou de forme design.
Coupe
tube rond diam. 28 mm
Les pieds sont équipés de vérins permettant une mise à niveau.
Les montants sont reliés par une traverse rectangulaire en fer plat de 30x15 mm
ou par un fond plein (sur demande).
Les entr’axes indiqués sont théoriques - pour un entr’axe de 1000 mm,
la dimension exacte est de 998 mm etc ...
Les tablettes sont métalliques ou en bois. Les tablettes bois peuvent être équipées de butée de fin de rangées intégrales.
28°
28°
Echelle 1:1
68
Le laquage des parties métalliques se fait d’après les normes DIN 50942 par une
pulvérisation à chaud spéciale anti-usure et écologique
(non poluante et favorable à l’environnement.)
Les garnitures de fixation des accessoires sont le plus souvent chromées et donc
protégées contre la corrosion.
Les surfaces en bois sont vernies ou mélaminées.
Accessoires
QUALITY IN DETAIL
69
Tic- Tac- Tic- Tac- Tic- Tac . . .
Comme la mécanique d’une montre, dans laquelle
de nombreuses pièces intérieures assurent sa précision,
l’ensemble des accessoires minutieusement étudiés
et proportionnés assure à nos systèmes de rayonnage
la qualité et le fonctionnement d’un aménagement
pour bibliothèque. Grâce aux explications suivantes,
nous voulons vous présententer nos systèmes de rayonnage
avec toutes leurs caractéristiques.
Ce système prépare à l’utilisation de base d’une palette
d’accessoires moderne et globale, que nous
avons rassemblé pour vous dans ce catalogue.
Symboles des finitions de surface et coloris d’après
le nuancier Schulz.
Coloris
Pour le métal et le bois laqué
Surfaces
Mélaminés et bois de placage
Tissus
Pour sièges
70
UNIFLEX (UN)
QUADRA (QU)
RONDEA (RO)
Le système de rayonnage et de rangement classique avec cadre métallique
tube carré est d’une qualité qui a fait
ses preuves, avec un design intemporel.
La flexibilité d’UNIFLEX est démontrée
dans son utilisation quotidienne.
Grâce à un vaste programme d’équipement et de multiples accessoires, ce
système convient à de nombreuses utilisations et à des extensions ultérieures.
Semblable à Rondéa, de par son montage, bien qu’avec un cadre métallique
en tube carré, le système QUADRA
répond également qualitativement,
fonctionnellement et par sa longévité
aux exigences exceptionnelles des
bibliothèques. Là aussi, au choix,
deux designs différents qui mettent
l’accent, entre autre, sur les fonctions
de l’aménagement d’une bibliothèque
moderne.
Discrétion et élégance font le charme
de notre rayonnage RONDEA, système
à tube rond. La structure filigrane
permet de mettre l’architecture et les
médias en évidence. Bien entendu, un
vaste équipement en accessoires pour
une utilisation intensive, dans tous
les domaines, ainsi que deux designs
différents, sont aussi disponible pour
ce système.
71
Serre-livres suspendus
Serre-livres suspendu, modèle BS 22
A suspendre sous les tablettes métalliques,
réglable au choix, en acier rond chromé
avec embouts plastiques résistants,
pour un déplacement facile et silencieux
H 220 mm
Serre-livres suspendu, modèle BS 28
A suspendre sous les tablettes métalliques,
à grands intervalles, même fabrication que
modèle BS 22
par sa grande hauteur convient aux très grands
comme aux très petits livres.
H 280 mm
Toutes gammes
Toutes gammes
Référence
Référence
Pour tablette porteuse 250 mm B 8002 M00 XX
Pour tablette porteuse 250 mm B 8002 M28 XX
Pour tablette porteuse 300 mm B 8002 N00 XX
Pour tablette porteuse 300 mm B 8002 N28 XX
Séparateur, modèle TS
A enfiler sur les serre-livres suspendus modèles
BS 22 et BS 28, repose sur la tablette, en raison
de son poids, et constitue un précieux accessoire pour maintenir documents souples, revues,
bloc-notes, etc…
plastique blanc.
P 240 mm, H 250 mm
Toutes gammes
Référence
Pour tablette porteuse 250 mm et 300 mm B 8005 M00 XX
Serre-livres suspendu, modèle HB 22
A suspendre sous tablette en bois Multiplex
Avec rails de guidage, réglage au choix
En acier rond chromé
H 220 mm
Référence
UNIFLEXB 8012 000 UN
QUADRA
B 8012 000 QU
RONDEA
B 8012 000 RO
Serre-livres suspendu,
modèle BSD 22
BSD 28
A suspendre sous tablette en bois
Avec rails de guidage, réglage au choix
En acier rond chromé
Référence H 220 mm H 280 mm
UNIFLEXB 8003 000 UN B 8003 028 UN
QUADRA
B 8003 000 QU B 8003 028 QU
RONDEAB 8003 000 RO B 8003 028 RO
72
Butée de fin de rangée, modèle EP
A fixer sur tablette métallique, joue en
plastique transparent à angles arrondis
protégeant le livre
P 217 mm, H 170 mm
Pour tablette porteuse 250 mm Référence
UNIFLEX
B 8006 000 UN
QUADRAB 8006 000 QU
RONDEAB 8006 000 RO
Butées de fin de rangée
Butée de fin de rangée par barre de support,
modèle B 1
A fixer dans les crémaillères du cadre
à hauteur au choix. Par l’utilisation de 2 barres,
sécurité absolue contre renversement des livres
Acier rond zingué.
Référence 1 pièce pour tablette
pour tablette
porteuse 250 mm porteuse 300 mm
UNIFLEXB 8001 M00 UN
QUADRAB 8001 M00 QU
RONDEAB 8001 M00 RO
B 8001 N00 UN
B 8001 N00 QU
B 8001 N00 RO
Butée de fin de rangée en étrier, modèle DR 2
A fixer dans les tablettes métalliques
Acier rond chromé
H 150 mm
Référence pour tablette pour tablette
porteuse 250 mm porteuse 300 mm
QUADRA B 8007 M00 QU
RONDEAB 8007 M00 RO
B 8007 N00 UN
B 8007 N00 QU
B 8007 N00 RO
73
Serre-livres
Guide à droite
Guide à gauche
Serre-livres métal, modèle WB
Utilisable sur toutes les tablettes
Métal laqué blanc ou noir
L 120 mm, P 80 mm, H 130 mm
74
Serre-livres métal,
modèle WB 1, WB 2
Utilisable sur toutes les tablettes
Existe en 2 hauteurs
En métal laqué
L 120 mm, P 150 mm, H 175/240 mm
Toutes gammes
Référence
Toutes gammes
Référence
B 8020 000 XX
Hauteur 175 mm
B 8021 010 XX
Hauteur 240 mm
B 8021 020 XX
Serre-livres métal, modèle WBG
Pour tablette métallique ou multiplex avec
guide à droite ou à gauche, avec rabat de guidage et maintien pouvant servir de support
de signalisation
en métal laqué
L 150 mm, P 150 mm, H 200 mm
Toutes gammes
Guide à droite
B 8023 00R XX
Guide à gauche
B 8023 00L XX
Référence
vec support de signalisation,
A
guide à droite
B 8023 10R XX
Avec support de signalisation,
guide à gauche
B 8023 10L XX
Support de signalisation, modèle KA/S
Pour fixation ultérieure sur le rebord
des serre-livres métal, en plastique
transparent, autocollant avec
étiquettes blanches interchangeables
L 147 mm, P 20 mm
Référence
Toutes gammes B 8044 201 XX
Etiquettes blanches en planche de 13 pièces
L 209 mm
(toutes dimensions par découpage)
B 8041 000 XX
Serre-livres métal universel,
modèle WBU
Pour tablette métallique, utilisable avec
guide à droite ou à gauche par simple
retournement.
Avec double rabat de guidage assurant un
déplacement parfait et empêchant la détérioration des livres lors de la mise en place.
Possibilité de placer une signalisation
verticale et horizontale.
En métal laqué
L 175 mm, P 182 mm, H 175 mm
sans
support de signalisation Référence
75
Accessoires pour tablette
Butée arrière, modèle BA
Pour tablette métallique à fixer sur le cadre porteur, utilisable aussi pour les tablettes débordant
sur l’avant comme sécurité anti-bascule
en métal laqué
H 24 mm
Taquet de sécurité, modèle KIS
Taquet de sécurité en matière plastique pour
tablette débordante et tablette de consultation
bois ou métal pour éviter le basculement
(à utiliser par paire)
matière plastique noire.
Référence
Entr’axe 1000 mm
UNIFLEXB 8029 0W0 UN
QUADRAB 8029 0W0 QU
1 pièceRéférence
QUADRAB 8070 000 QU
RONDEAB 8070 000 RO
Entr’axe 900 mm
UNIFLEXB 8029 0U0 UN
QUADRAB
8029 0U0 QU
Entr’axe 750 mm
UNIFLEXB 8029 0S0 UN
QUADRAB 8029 0S0 QU
Renfort de tablettes métalliques, modèle UZ
A fixer sous les tablettes, renfort des tablettes
métalliques permettant une charge supplémentaire de 30 Kg par tablette.
Métal laqué
Référence Entr’axe 1000 mm
QUADRAB 8071 0W0 QU
RONDEAB 8071 0W0 RO
Entr’axe 900 mm
B 8071 0U0 UN
B 8071 0U0 QU
B 8071 0U0 RO
Entr’axe
750 mm
B 8071 0S0 UN
B 8071 0S0 QU
B 8071 0S0 RO
Remarque
Références des tablettes déjà
équipées d’un renfort
Tablette sans butée arrière
Tablette avec
butée arrière B 2141 . . . (. .)
Référence
B 2140 . . . (. .)
(. .) = UN, QU, RO
76
Crochet d’ inclinaison de tablette bois,
modèle SSTH
Par simple retournement, les tablettes bois
avec butée arrière sont utilisables comme
tablettes de présentation inclinée par l’adjonction de 2 crochets pour butée de
fin de rangée intégrale.
Acier chromé
Support métallique d’inclinaison,
modèle SSTB
Par simple retournement, les tablettes
normales avec butée arrière sont utilisables
comme tablette de présentation
inclinée par l’adjonction de 2 supports.
Acier zingué brillant
1 pièce pour tablette métal et bois
Référence
1 pièceRéférence
RONDEAB 8009 000 RO
QUADRAB 8009 000 QU
QUADRAB 8010 000 QU
RONDEAB 8010 000 RO
Accessoires de montage
Fixation murale, modèle WBEF
Elément bride pour fixation de rayonnage
simple, de plus de 1100 mm de hauteur,
face au mur Métal zingué brillant, livré
avec chevilles et vis
Distance du mur: 0 - 40 mm
1 pièceRéférence
QUADRAB 8050 000 QU
RONDEAB 8050 000 RO
Assemblage en angle, modèle EVW
Permet de raccorder deux rayonnages entre eux
en angle 90°. Il faut 2 pièces par rayonnage
Métal nickelé. Livré avec vis.
1 pièceRéférence
Kit d’outils (sans photo)
Pour le montage et le démontage de tous les
systèmes de rayonnage Schulz
Comprenant deux clés plates SW 10 et 3 clés
pour vis 6 pans creux n° 4, 5 et 7 mm.
QUADRAB 8051 000 QU
Référence
Pince d’assemblage, modèle VBKL
Permet de raccorder 2 rayonnages entre eux,
dos à dos ou en angle 90°, très utile pour des
rayonnages très hauts ou pour un alignement
parfait.
Il faut 1 pièce par raccordement
Métal zingué haute brillance
1 pièceRéférence
QUADRAB 8052 000 QU
Clé pour vérin de réglage SW28 (sans photo.)
Permettant de compenser des inégalités au sol
Référence
UNIFLEXB 8998 000 UN (SW 28)
QUADRAB 8998 000 QU (SW 28)
RONDEAB 8998 000 RO (SW 27)
Toutes gammesB 8999 000 XX
77
Tablettes d’angle
Tablette d’angle pour rayonnage double face,
Modèle EFD
Tablette triangulaire en bois pour angle extérieur
de rayonnage double face de profondeur 250 mm
livré avec fixation
Bois de placage ou mélaminé 1 2
Référence
tablette bois 45°
QUADRAB 2012 M45 QU
RONDEAB 2012 M45 RO
Tablette d’angle pour rayonnage double face
Modèle EFDR
Tablette triangulaire arrondie, en bois, pour angle
extérieur de rayonnage double face de profondeur
250 mm, livré avec fixation
Bois de placage ou mélaminé. 1 2
Référence
tablette bois 45°,
arrondie
QUADRAB 2013 M45 QU
RONDEAB 2013 M45 RO
Tablette d’angle pour rayonnage simple face,
Modèle EF
Tablette triangulaire en bois pour angle
extérieur de rayonnage simple face
de profondeur 250 mm livré avec fixation
1 2 Bois de placage ou mélaminé
tablette bois 90°
Référence
QUADRAB 2010 M90 QU
RONDEAB 2010 M90 RO
78
Tablette d’angle pour rayonnage simple face,
Modèle EFR
Tablette triangulaire en bois pour angle extérieur
90° pour rayonnage simple face de profondeur
250 mm livré avec fixation
tablette bois 90°, arrondie
Référence
UNIFLEX
B 2011 M90 UN
QUADRA
B 2011 M90 QU
RONDEA
B 2011 M90 RO
tablette bois 60°
tablette bois 90°
B 2012 M60 UN
B 2012 M60 QU
B 2012 M60 RO
B 2012 M90 UN
B 2012 M90 QU
B 2012 M90 RO
tablette bois 60°,
arrondie
tablette bois 90°,
B 2013 M60 UN
B 2013 M60 QU
B 2013 M60 RO
B 2013 M90 UN
B 2013 M90 QU
B 2013 M90 RO
arrondie
Tablette trapézoïdale pour rayonnage simple
Modèle EFI
Tablette bois à fixer sur les côtés du rayonnage
simple face de profondeur 250 mm pour les
relier entre eux, avec butée arrière
tablette bois 90°
Référence
QUADRAB 2020 M00 QU
RONDEAB 2020 M00 RO
Table suspendue rectangulaire, modèle EHT/RE
Table de lecture ou support informatique à inclure
dans rayonnage simple face à la place d’une tablette
de profondeur 250 mm. Multiples usages possibles
1 2 Plateau en bois de placage ou mélaminé,
livré avec fixation, piètement métal laqué
P 750 mm, H 725 mm
Référence
pour entr’axe 1000 mm
UNIFLEXB 5510 MW0 UN
QUADRAB 5510 MW0 QU
RONDEAB 5510 MW0 RO
B 5510 MU0 UN
B 5510 MU0 QU
B 5510 MU0 RO
B 5510 MS0 UN
B 5510 MS0 QU
B 5510 MS0 RO
Référence
pour entr’axe 1000 mm,
P 793 mm
UNIFLEXB 5513 MW0 UN
QUADRAB 5513 MW0 QU
RONDEAB 5513 MW0 RO
Table suspendue ronde, modèle EHT/RU
Table de lecture ou support informatique,
à accrocher sur les côtés du rayonnage double
face de profondeur 250 mm
livré avec fixation,
piètement en métal laqué
Diamètre 1000 mm, P 927 mm, H 725 mm
Table suspendue pentagonale, modèle EHT/FE
Table à 5 côtés à implanter dans rayonnage simple
face à la place d’une tablette de profondeur 250 mm
idéale pour espace disposant de peu de place.
livré avec fixation, piètement en métal laqué
H 725 mm
P 743 mm
P 668 mm
B 5513 MU0 UN
B 5513 MU0 QU
B 5513 MU0 RO
B 5513 MS0 UN
B 5513 MS0 QU
B 5513 MS0 RO
Tables suspendues
Référence
QUADRAB 5501 M00 QU
RONDEAB 5501 M00 RO
Table suspendue en forme de goutte,
modèle EHT/TR
Table de lecture en forme de goutte pour la
lecture ou pour écran informatique à accrocher
dans rayonnage double face de profondeur
250 mm disposé en angle 90°.
Permet un emplacement de travail agréable.
Plateau en bois de placage ou mélaminé, 1 2
livré avec fixation
Piètement en métal laqué
Diamètre 1040 mm, H 725 mm
Référence
QUADRAB 5500 M00 QU
RONDEAB 5500 M00 RO
79
Armoire basse
Commode à médias audio-visuels, modèle MS
Commode avec 4 tiroirs à ouverture totale. Les séparations sont variables,
ce qui donne la possibilité de ranger également d’autres médias.
A installer contre un mur, ou à intégrer dans un rayonnage avec
un entre-axes de 900 mm
Serrure et blocage des tiroirs (bloque l’ouverture de plusieurs tiroirs en
même temps, pour éviter que le meuble tombe) sur demande.
1 2 3 Corps plaqué bois/mélaminé
L 865 mm, P 600 mm, H 870 mm
Référence
B 3495 4U0 (. .) avec serrure et avec blocage (v. photo)
B 3495 4U1 (. .) sans serrure, avec blocage
B 3495 4U2 (. .) sans serrure, sans blocage
(à fixer au mur)
(. .) = UN, QU, RO
Options pour tiroirs
4 séparations mobiles pour une répartition variable,
Revêtement caoutchouc strillé amovible, 2 tiges en inox, pour 200 CD avec pochettes
standards ou 1000 CD avec pochettes de protection, ou 90 DVD.
Séparation métal laqué argenté.
H 80 mm
Référence
B 3516 0U0 (. .) 1 kit pour 1 tiroir
B 3517 000 (. .) 1 séparation supplémentaire
(. .) = UN, QU, RO
Armoire basse avec portes battantes, modèle USS
Armoire basse en bois à portes battantes avec
serrure, équipée d’une tablette intermédiaire
Bois de placage ou mélaminé 1 2 3
H 870 mm
RéférenceRéférence
P 400 mm Pour entr’axe 1000 mm, L 965 mm,
B 3503 4W0 (. .) B 3504 4W0 (. .)
P 600 mm
1 pièce supplémentaire pour tablette B 3503 0W0 (. .)
B 3504 0W0 (. .)
Pour entr’axe 900 mm, L 865 mm, B 3503 4U0 (. .)
B 3504 4U0 (. .)
1 pièce supplémentaire pour tablette B 3503 0U0 (. .)
B 3504 0U0 (. .)
(. .) = UN, QU, RO
Armoire basse avec portes coulissantes, modèle STS
Fermant à clé, équipé d’une tablette intermédiaire
Bois de placage ou mélaminé 1 2 3
H 870 mm
Pour entr’axe 1000 mm, L 965 mm,
P 400 mm P 600 mm
B 3501 4W0 (. .) B 3502 4W0 (. .)
1 pièce supplémentaire pour tablette B 3501 0W0 (. .)
B 3502 0W0 (. .)
Pour entr’axe 900 mm, L 865 mm, B 3501 4U0 (. .)
B 3502 4U0 (. .)
1 pièce supplémentaire pour tablette B 3501 0U0 (. .)
B 3502 0U0 (. .)
(. .) = UN, QU, RO
80
Tablette télescopique ou de lecture
Tablette de lecture et de présentation
demi-lune, modèle ALL
Tablette bois à intégrer dans un rayonnage d’entr’axe
de 500 mm (en largeur) et de profondeur 250 mm,
livré avec fixation et système anti-basculant
bois de placage ou mélaminé
1 2
Entr’axe 500 mm, P 480 mm
Tablette latérale de lecture et de présentation
demi-lune, modèle ALS
Tablette bois à fixer sur les côtés de rayonnage
double face de profondeur 530 mm, livrée avec
fixation et système anti-basculant
bois de placage ou mélaminé 1 2
L 525 mm, P 500 mm
Tablette relevable,
Modèle FK
A fixer sur les côtés de rayonnage double face,
en tablette de consultation ou de présentation,
Relevable, livrée avec fixation
En métal laqué
L 520 mm, P 300 mm
Référence
Référence
Référence
UNIFLEXB 2729 MR0 UN
QUADRAB 2729 MR0 QU
RONDEAB 2729 MR0 RO
QUADRAB 2033 M00 QU
RONDEAB 2033 M00 RO
A fixer sur panneau d’habillage en bois
QUADRAB 2041 000 QU
A fixer sur rayonnage métallique P 530 mm
UNIFLEXB 2031 0M0 UN
QUADRAB 2031 0M0 QU
A fixer sur rayonnage métallique P 630 mm
UNIFLEXB 2031 0N0 UN
QUADRAB 2031 0N0 QU
Tablette coulissante, modèle FAZ
Sur châssis télescopique, à monter sous une tablette en bois ou métallique
d’entr’axe 750 mm, L 600 mm, livrée avec fixation et système anti-basculant
Métal laqué
Pour tablette-support
en bois en métal
Coulissant P 245 mm, entièrement escamotable
Pour tablette-support P 250 mm B 2006 M00 (. .)
Pour tablette-support P 300 mm
B 2006 N00 (. .) Coulissant P 295 mm, bord avant débordant de 50 mm
permettant d’être mieux localisée.
B 2000 M00 (. .)
B 2000 N00 (. .) Pour tablette-support P 250 mm
Pour tablette-support P 300 mm
B 2001 M00 (. .)
B 2001 N00 (. .)
B 2007 M00 (. .) B 2007 N00 (. .) (. .) = UN, QU, RO
81
Côtés fonctionnels
Côtés fonctionnels, modèle FS1
A fixer en fin de rayonnage ou au mur. Les côtés fonctionnels peuvent être combinés avec différents
accessoires de présentation ou de signalisation. Idéal pour présenter des nouveautés ou des références
à des manifestations. La signalisation peut être appliquée directement sur le côté ou sur un panneau de
signalisation. Livré avec fixation. Bois de placage ou mélaminé. 1 2 3
à fixer au murpour UNIFLEX, QUADRA
Côté fonctionnel
L 528 mm
L 528 mm
(habillage latéral)
Pour haut. de ray.
H 1100 mm
H 1500 mm
H 1750 mm
H 2050 mm
H 2250 mm
Référence
B 8250 GM0 XX
B 8250 CM0 XX
B 8250 AM0 XX
B 8250 DM0 XX
B 8250 EM0 XX
Référence
B 8250 GM0 UN,QU
B 8250 CM0 UN,QU
B 8250 AM0 UN,QU
B 8250 DM0 UN,QU
B 8250 EM0 UN,QU
Pour tablette profondeur: 300 mm = N (B 640/628 mm) le M du numéro de référence sera remplacé par N
Tableau de signalisation, modèle BT 1
Pour une information et une accentuation colorée
Bois de placage ou mélaminé, livré avec fixation 1 2 3
L 489 mm, H 368 mm
Référence B 8260 0M0 XX Toutes gammes
Pour tablette profondeur: 300 mm = N (B 589 mm) le M du numéro
de référence sera remplacé par N.
Tablette de présentation, modèle PT1
Pour déposer des médias et mettre un accent coloré.
Métal laqué
L 489 mm, H 255 mm
Pour tablette profondeur: 300 mm = N (B 589 mm) le M du numéro
de référence sera remplacé par N.
82
Tringle pour dépliants, modèle FL1
Pour la classification de dépliants
avec façade acrylique, H 120 mm et
3 séparations amovibles.
Largeur 115 mm,
Bois de placage / mélaminé 1 2 3
L 489 mm, H 140 mm
Pour tablette profondeur: 300 mm = N (B 589 mm)
le M du numéro de référence sera remplacé par N.
Banc bac, modèle SIK
Bac en hêtre multiplex, sur roulettes,
permettant le stockage de livres et albums,
avec un dessus coulissant, équipé de 2 coussins 3
permettant une consultation assise.
Se glisse sous un rayonnage
P 570 mm, H 275 mm
Référence
QUADRAB 8420 0W0 QU
RONDEAB 8420 0W0 RO
Grille de présentation en angle,
Modèle GISE/W
Idem au modèle GISE mais en angle, à fixer sur
rayonnage tube rond
L 490 mm, P 522 mm, H 1750 mm
B 8420 0U0 UN
B 8420 0U0 QU
B 8420 0U0 RO
B 8420 0S0 UN
B 8420 0S0 QU
B 8420 0S0 RO
Grille de présentation droite
Modèle GISE
A fixer sur le côté d’un rayonnage double face
de profondeur 250 mm, permet l’utilisation
de différents accessoires ainsi qu’un panneau
de signalisation supérieur en bois.
Fil d’acier chromé, livré avec fixation.
L 490 mm, H 1750 mm
Avec 4 pinces de fixation
Référence
B 8200 000 RO
RONDEA
Avec 4 pinces de fixation et 2 raccords double
Avec 2 pinces de fixation
Référence
B 8201 000 RO
RONDEA
B 8200 000 (. .)
(. .) = UN, QU
Support de signalisation,
Modèle BSGI (v. photo à g.)
En hêtre multiplex, en forme
de losange, se fixe sur les
grilles GISE
L 400 mm, H 284 mm
Référence B 8202 000 (. .)
(. .) = UN, QU, RO
83
Support à livres, Modèle ZFVH
Support en fil chromé à accrocher sur
les grilles ou côtés des rayonnages.
Pour revues et livres
L 90 mm, H 200 mm, P 50 mm,
Référence
Toutes gammes
B 8211 000 XX
Présentoir à livres, Modèle BAH 5
Présentoir à livres en fil chromé pour format A5,
prévu pour être suspendu à une grille, un côté
de rayonnage (avec barre B1) ou posé sur une
tablette
Référence
Toutes gammes
Barre de support, Modèle B 1
Sert de support sur les côtés des rayonnages pour les différents accessoires
Se fixe dans les crémaillères des rayonnages sur toute la hauteur,
Acier rond zingué brillant
B 8210 000 XX
Référence
1 pièce pour profondeur 250 mm
QUADRAB 8001 M00 QU
RONDEAB 8001 M00 RO
Pour tablette profondeur: 300 mm = N
le M du numéro de référence sera remplacé par N.
Présentoir à livres
Présentoir à livres incliné 60°, Modèle SAB 60
Pour présentation de livres, BD , revue,
à accrocher en bout de rayonnage double face
ou sur les grilles
Métal laqué, livré avec fixation.
L 469 mm, P 290 mm
Référence
QUADRAB 8222 0M0 QU
RONDEAB 8222 0M0 RO
GRILLE PRÉSENTATIONB 8222 0M0 GI
Tablette horizontale, Modèle STFB
A suspendre sur les grilles de présentation ou
en bout de rayonnage double face (v. Photo 1)
avec support CD B 8500 003 XX ( v. p. 27)
pour 42 CD (v. photo 2),
en métal laqué, livré avec fixation
L 469 mm, P 250 mm, H 120 mm
1
Référence
QUADRAB 8221 0M0 QU
RONDEAB 8221 0M0 RO
GRILLE PRÉSENTATIONB 8221 0M0 GI
2
84
Bac à BD et cartes géographiques, modèle CTR
A visser sur étagère avec tablette porteuse de 250 et 300 mm.
Permet de trouver facilement le média choisi grâce à une présentation frontale.
Peut être aussi utilisé pour stocker des CD ou des DVD.,
Caisson métal laqué, côtés bois de placage / mélaminé
1 2
Livré avec fond caoutchouc et séparations
P 376 mm, H 200 mm
Référence
3 séparateurs pour env. 136 BD
B 8602 MW0 (. .)
5 séparateurs pour env. 162 cartes géographiques
B 8602 MW1 (. .)
2 séparateurs pour env. 102 BD
B 8602 MU0 (. .)
4 séparateurs pour env. 135 cartes géographiques
B 8602 MU1 (. .)
(. .) = UN, QU, RO
1 paquet de séparateurs
Référence
supplémentairesB 8603 000 (. .)
(. .) = UN, QU, RO
Présentoir à livres
Bac à livres ou BD, modèle BT 2
Avec fond incliné vers l’intérieur permettant la
présentation des livres ou BD de face, ou stockage
d’appoint sur tranche à accrocher sur les grilles
d’exposition ou sur les côtés d’un rayonnage double
face en hêtre multiplex, livré avec fixations.
L 480 mm, P 260 mm, H 205 mm
Dim. utiles L 450 mm, P 200 mm
Référence
QUADRAB 8216 2W0 QU
RONDEAB 8216 2W0 RO
GRILLE de PRES.B 8216 2W0 GI
Bac pour livres de poche, modèle TBT 2
A accrocher sur les grilles d’exposition ou sur les
côtés d’un rayonnage double face en hêtre
multiplex, livré avec fixations
L 480 mm, P 183 mm, H 150 mm
Dim. Utiles L 450 mm, P 150 mm
Référence
Présentoir pour CD ou livres de poche,
modèle CDH
A fixer dans les habillages en tôles perforée
RG 5/25, fil d’acier zingué brillant, largeur
variable Epaisseur jusqu’à 25 mm, H 60 mm
La photo montre 2 paires.
Référence
UNIFLEX
B 8215 2W0 UN
QUADRAB 8215 2W0 QU
RONDEAB 8215 2W0 RO
GRILLE de PRES.B 8215 2W0 GI
Toutes gammes
B 8209 000 XX 1 Paire
85
Casier Box pour périodiques à poser dans le rayonnage, modèle ZQB
Pour présenter des périodiques sur un rayonnage de 250 mm de prof.
La porte relevable est munie d’ une feuille transparente de protection
antireflet, qui permet l’exposition du numéro actuel. La pile horizontale
a un atout: le titre sur la tranche de la revue reste visible devant.
Hauteur d’empilage 140 mm, dim. de revues max. L 230 mm, H 315 mm
Casier et porte métal laqué,
max. 3 casiers par rayonnage d’entr’axe 1000 mm.
L 320 mm, P 260 mm, H 320 mm
Référence
Autres possibilités:
Casier Box, modèle ZBV, (sans photo)
Pour présenter les revues debout sur rayonnage de prof. 250 mm
avec paroi arrière réglable. Prof. d’empilage 140 mm,
Dim. de revues max. L 230 mm, H 310 mm.
L 238 mm, P 260 mm, H 320 mm
Référence
Casier Box, modèle ZBL, (sans photo)
Pour présenter les revues allongées sur rayonnage de prof. 300 mm.
Hauteur d’empilage 140 mm, Dim. de revues max. L 230 mm, H 310 mm.
L 238 mm, P 340 mm, H 320 mm
Référence
Toutes gammes0 3016 010
Présentoir à périodiques
Présentoir pour revues, modèle ZSA
Le dos incliné et un rabat sur la droite permettent une présentation de documents
sur une tablette de prof. 250 mm. La butée avant du présentoir vient s’accrocher
sous la tablette pour une sécurité anti culbute supplémentaire.
Métal laqué, Dos hauteur: 300 mm, prof. utile 80 mm.
Référence Toutes gammes B 8025 A40 XX Toutes gammes B 8025 A30 XX 86
DIN A4, Largeur 220 mm, max. 4 pièces.
Par tablette d’entr’axe 1000 mm
DIN A3, Largeur 440 mm, max. 2 pièces. Par tablette d’entr’axe 1000 mm
Bac métallique, modèle MB
Bac métallique pour périodiques avec joues latérales
et séparateurs, pour rayonnage d’entr’axe 1000 mm
et prof. 300 mm, pour le stockage de documents DIN A4
utilisable de préférence avec les portes de présentoirs ZSK
en métal laqué
P 300 mm, H 150 mm
Pour entr’axe 1000 mmRéférence
UNIFLEXB 2060 NW0 UN
QUADRA
B 2060 NW0 QU
RONDEAB 2060 NW0 RO
1
Tablette présentoir, modèle ZF 3
Tablette présentoir en métal avec butée avant de 24 mm
P. 300 mm, barre de fixation et bague de réglage
métal laqué
P 300 mm
Référence
UNIFLEXB 2611 NW0 UN
QUADRAB 2611 NW0 QU
RONDEAB 2611 NW0 RO
2
Présentoir pour livres et revues brochées, modèle ZSSA
Incliné à 30° enclipsable entre eux, coloris RAL 1013 pièce
unitaire. Maximum 9 pièces pour largeur de 1000 mm
max. 8 pièces pour largeur de 900 mm, max. 6 pièces
pour largeur de 750 mm. Métal laqué
élément seul: L 95 mm, P 240 mm, H 300 mm
Référence
Toutes gammes
B 8026 000 XX
Support métallique en U, modèle UST
Pour documents souples ou revues brochées
Métal laqué
L 145 mm, P 220 mm, H 250 mm
Référence
Toutes gammes
B 8027 000 XX
87
Tablette présentoir, modèle BRF
Prévue pour rayonnage P 250 mm pour présentation de revues,
brochures et prospectus en Plexiglas transparent façade avant H 160 mm
avec support pour fixation
P 232 mm, H 220 mm
Référence
QUADRAB 2050 0W0 QU
RONDEAB 2050 0W0 RO
B 2050 0U0 UN
B 2050 0U0 QU
B 2050 0U0 RO
B 2050 0S0 UN
B 2050 0S0 QU
B 2050 0S0 RO
Présentoir, modèle ZF/EIN
Présentoir plexi venant se poser sur tablette de présentation avec rebord
avant 60 mm permettant d’intercaler des pages de garde et d’identifier
l’emplacement des documents.
P 296 mm, H 60 mm
Référence
Toutes gammes
B 8321 NW0 XX
B 8321 NU0 XX
B
8321 NS0 XX
Feuille plastique transparente, modèle ZFF
Feuille transparente antireflet 955 x 295 mm
à poser sur la tablette pour le maintien
des fantômes de revues ( par découpage, à toutes dim.)
Entr’axe 1000 mm, P 295 mm
Référence pour entr’axe 1000 mm
Toutes gammes
B 8322 0W0 XX
Présentation de documents souples
Rabat continu pour périodiques,
modèle DZK
Donne la possibilité de présenter 3 titres actuels
derrière on peut ranger les exemplaires précédents
couchés, la pile couchée donne la possibilité de
lire le titre du quotidien sur le flanc à l’avant.
Une mécanique à levier permet une utilisation facile
et retient le rabat ouvert. Possibilité d’équiper
les rayonnages d’entr’axe 1000 mm et de prof. 250 mm
Pour éviter que les journaux ne glissent vers l’arrière
nous vous conseillons d’utiliser une tablette équipée
de butée arrière. Les rayonnages de hauteur 2250 mm
peuvent être équipé avec max. 6 rabats.
Hauteur d’empilage pour format DIN A4: 160 mm.
Rabat et côtés: métal laqué
L 961 mm, H 340 mm, livré sans tablette
Entr’axe 1000 mm
Référence
UNIFLEX
B 8315 MW0 UN
QUADRA
B 8315 MW0 QU
88
Support journaux, modèle ZHK
Pour journaux et revues, à accrocher sur les
grilles d’exposition ou sur les côtés
d’un rayonnage double face (avec 2 barres B1)
Plexiglas transparent, livré avec fixations
L 350 mm, H 260 mm
Présentoir universel, modèle UEKB
Présentoir universel en fil rond chromé
offrant 3 possibilités d’utilisation:
incliné (v. photo 1), couché (v. photo 2)
et debout ( v. photo 3).
A accrocher sur grille de présentation
ou en bout de rayonnage double face
L 435 mm, P 120/40 mm, H 273 mm
Référence
QUADRAB 8219 000 QU
RONDEAB 8219 000 RO
GRILLE DE PRÉS.
B 8219 000 GI
Référence
QUADRAB 8212 000 QU
RONDEAB 8212 000 RO
GRILLE DE PRÉS.B 8212 000 GI
Présentoir à livres incliné à 60°, modèle SAB 60
Pour présenter des livres, BD, revues.
S’accroche sur les grilles d’exposition ou sur les
côtés des rayonnages double face
Métal laqué, livré avec fixations
L 469 mm, P 290 mm
Référence
1
QUADRAB 8222 0M0 QU
RONDEAB 8222 0M0 RO
GRILLE DE PRÉS.B 8222 0M0 GI
2
Support plastique pour revues,
Modèle ZESA
Boitier support en plastique pour tous documents
souples avec rabat avant permettant la signalisation
Plastique gris clair.
L 80 mm, P 230 mm, H 325 mm
Référence
GRILLE DE PRÉS.
B 8313 000 XX 1 pièce.
3
89
Mur de présentation LED
Vous êtes fier de vos nouveautés ou voulez vous présenter des différents médias pour un
thème spécial ?
Eh bien, nous vous offrons le cadre idéal avec notre mur de présentation LED.
Avec son effet lumineux, le mur de présentation est idéal pour mettre également des coins
sombres ou des couloirs en scène.
29 LED intégrées, prise mâle comprise.
Tôle perforée : métal laqué. Signalétique frontale sur demande.
Mur de présentation LED sans accessoires
L 870 mm, P 60 mm, H 1650 mm
Référence.
B 7706 AU0 XX
Mur de présentation LED sans accessoires
L 870 mm, P 60 mm, H 1950 mm
Référence
B 7706 DU0 XX
Signalétique frontale
Métal laqué, L 300 mm, P 40 mm, H 150 mm,
Service de signalétique Schulz sur demande
Référence
B 8102 000 XX
Présentation de médias numériques
Présentoir à CD
Seul à fixer sur un support en bois, comme
l’habillage latéral ou les cotés d’une armoire par
exemple, kit de fixation compris,
pour 7 CD L 148 mm, P 50 mm, H 900 mm
Signalétique frontale
Métal laqué,
L 300 mm, P 40 mm, H 150 mm
Service de signalétique Schulz sur
demande
Présentoir mural à CD
Permet aussi aux petits médias de paraître grands.
Ce présentoir est esthétique et permet un accès optimal
au « Top 10 », ou autres choix de thèmes, de vos CD
et vos CD-ROM. Le présentoir mural est disponible,
soit seul à fixer sur un support en bois, soit complet
fixé sur un plateau en bois de différentes largeurs.
Pour attirer plus d’attention, vous avez la possibilité
d’ajouter notre signalétique en option.
Présentoir à CD métal laqué,
Plateau en bois plaqué bois/mélaminé 1 2 3
Référence
A fixer sur un mur, kit de fixation et 3 présentoirs
à CD (pour 21 CD en tout) compris (v. photo)
L 550 mm, P 89 mm, H 1100 mm
A fixer sur un mur, kit de fixation et 6 présentoirs
à CD (pour 42 CD en tout) compris
L 1000 mm, P 89 mm, H 1100 mm
Référence
B 7710 006 XX
A fixer sur un mur, kit de fixation et 9 présentoirs à
CD (pour 63 CD en tout) compris
L 1450 mm, P 89 mm, H 1100 mm
Référence
90
B 7711 000 XX
B 7710 009 XX
Référence
Pour prof. tablette 250
Entr’axe 1000
Avec 5 séparateurs
pour env. 180 CD UNIFLEXB 8600 MW0 UN
QUADRAB 8600 MW0 QU
RONDEAB 8600 MW0 RO
Référence
Entr’axe 900
Avec 4 séparateurs
pour env. 150 CD B 8600 MU0 UN
B 8600 MU0 QU
B 8600 MU0 RO
Pour prof. tablette 300 mm
Le M du n° de commande sera remplacé par un N.
Toutes gammesB 8601 000 (. .) 1 séparateur
supplémentaire
(. .) = UN, QU, RO
Bac à multimédias, modèle MEHT
A accrocher dans rayonnage de prof. 250 et 300 mm.
Permet de trouver facilement le média choisi grâce à une
présentation frontale. Disposition variable grâce à des
séparateurs intérieurs mobiles.
Caisson et séparateurs métal laqué.
1 2
Côtés bois de placage ou mélaminé.
Livré avec fond antidérapant et séparateurs.
Livré avec système de fixation et sécurité anti basculant
P 376 mm, H 100 mm, Hauteur de caisson 80 mm
Bac à médias à poser sur tablette droite,
modèle MMW ( sans photo)
Pour le rangement de CD, CD-ROM, DVD, cassettes vidéos
et cassettes audio dans un rayonnage. Permet de trouver
facilement le média choisi grâce à une présentation frontale.
Caisson métal laqué sur tablette bois ou métal.
Prof. intérieure du caisson 250 mm, hauteur de caisson 100 mm
Livré avec fond antidérapant.
Référence
Référence
Entr’axe 1000
avec 5 séparateurs
pour env. 120 CD avec boitier normal
Entr’axe 900
avec 4 séparateurs
pour env. 100 CD
avec boitier normal
B 8620 MW1 XX
B 8620 MU1 XX
Toutes gammes
Toutes gammesB 8621 M00 XX 1 Séparateur
supplémentaire
Bac à médias à suspendre, modèle MMWE (sans photo)
Même description que ci-dessus sauf avec console latérale pour
suspendre directement sur une tablette de prof. 250 mm.
Entr’axe 1000
Entr’axe 900
Référence
B 8620 MW2 (. .)
B 8620 MU2 (. .)
(. .) = UN, QU, RO
Toutes gammesB 8621 M00 XX 1 séparateur
supplémentaire
Bac à médias sur châssis télescopique, modèle MMWA (v. photo)
Puisqu’ils sont complètement extractibles, on peut mettre plusieurs bacs,
d’une profondeur de 250 mm, l’un au-dessus de l’autre dans un rayonnage.
Une poignée signale à l’utilisateur que c’est un tiroir. Même description
que ci-dessus sauf avec consoles latérales, tiroir, poignée et sécurité
anti basculant.
Entr’axe 1000
Référence
B 8620 MW0 (. .)
Toutes gammes
Entr’axe 900
B 8620 MU0 (. .)
(. .) = UN, QU, RO
B 8621 M00 XX 1 séparateur supplémentaire
B 8623 000 XX 1 pièce. Butée arrière pour DVD avec clips
de fixation. Se clipse dans les perforations
arrières du tiroir à médias.
1 pièce nécessaire par colonne de
rangement.
91
Bac à multimédias escalier, 2 marches
Bac à médias escalier, additionnable, modèle MMT
Solution flexible pour ranger, en économisant de la place, bon nombre de CD,
CD-ROM, ou DVD sur des tablettes de prof. 250 mm. On peut suspendre les
escaliers seul, par 2 ou par 3 en dépassant à l’avant du rayonnage.
La légère inclinaison permet le coup d’œil idéal pour le choix du média.
Ce système peut être un complément idéal pour les différents bacs à médias
si on les suspend seul ou par 2.
Bac métal laqué. Livré avec fixations
P 110 mm, hauteur du chant avant 50 mm
En présentation frontale
Entr’axe 1000 mm
pour env. 60 CD
B 8510 MW0 (. .) 1 pièce. B 8510 MU0 (. .) 1 pièce.
Référence Entr’axe 900 mm
pour env. 60 CD
Fond antidérapant pour bac multimédias
Référence.B 8511 MW0 (. .)
B 8511 MU0 (. .)
(. .) = UN, QU, RO
Bac à multimédias escalier, 3 marches
Présentation de médias numériques
Présentoir à CD ou livre de poche,
modèle CDH
A fixer dans les habillages en tôle perforée RG 5/25
Fil d’acier zingué brillant, largeur variable
Epaisseur jusqu’à 25 mm, H 60 mm
Référence
Toutes gammes
B 8209 000 XX
Bac à thèmes, modèle TW 1
Pour classer différents médias – CD, CD-ROM, DVD ou livres - par thème.
A placer au choix sur une tablette ou sur une table.
Caisson métal laqué, avec pastilles antidérapantes.
L 150 mm, P 220 mm, H 120 mm
Référence
Toutes gammesB 8505 000 XX pour env. 20 CD/DVD
92
fond antidérapant pour bac à thème
Bac à multimédias, modèle MMK
Les CD, CD-ROM, DVD ou les cassettes vidéo peuvent être présentés
de face ou sur le flanc. La légère inclinaison permet le coup d’œil idéal
pour le choix du média ou la lecture de son titre.
C’est aussi le complément idéal pour le bac sur châssis télescopique
ou le bac à médias lorsque les médias sont plus haut.
A accrocher sur le rayonnage
Caisson métal laqué, livré avec fixations
P 165 mm, Hauteur 140 mm
Pour prof. de tablette 250 mm
Présentation de face
Présentation de côté
Entr’axe 1000 mm
pour env. 90 CD
pour env. 95 CD
RéférenceB 2080 MW0 (. .)
Entr’axe 900 mm
pour env. 90 CD
pour env. 85 CD
B 2080 MU0 (. .)
(. .) = UN, QU, RO
Support CD, modèle CDA
A poser sur tablettes métalliques ou bois de prof.
250 mm. Permet la consultation des CD stockés
En position frontale avec leurs boitiers.
Pour 2 ou 3 largeurs, en fil d’acier chromé
L 464/311 mm, P 262 mm, H 40 mm
Pour aménager complètement une tablette
il faut :
Bac de présentation, modèle TRK 2
Avec 5 séparateurs fond antidérapant,
capacité 80 cassettes audio
ou avec 3 séparateurs pour 60 CD.
A accrocher sur les grilles d’exposition
ou sur les côtés d’un rayonnage double face
en bois multiplex.
L 480 mm, P 285 mm, H 136 mm
Référence
QUADRAB 8213 2W0 QU
RONDEAB 8213 2W0 RO
GRILLE DE PRÉS.B 8213 2W0 GI
Tablette horizontale, modèle STFB
double face pour présentation de livres avec
supports CD B 8500 003 XX ou B 8501 003 XX
pour 42 CD, en métal laqué,
livré avec fixations
L 469 mm, P 250 mm, H 120 mm
Livré sans support CD
Référence
QUADRAB 8221 0M0 QU
RONDEAB 8221 0M0 RO
GRILLE DE PRÉS.B 8221 0M0 GI
000 mm: pour une entr’axe 1
pour une entr’axe 900 mm: pour une entr’axe 750 mm: pour une entr’axe 500 mm: 2 éléments
de 3 rangées
1 élément
de 3 rangées +,
1 élément
de 2 rangées
2 éléments
de 2 rangées
1 élément
de 3 rangées
Toutes gammes
Avec 3 rangées pour 42 CD
Boitier standard épais. 10,5 mm
Référence
B 8500 003 XX
Boitier standard épais. 10,5 mm B 8500 002 XX
Boitier sécurité épais. 18,5 mm B 8501 003 XX
Boitier sécurité épais. 18,5 mm B 8501 002 XX
93
Eclairage pour rayonnage
Eclairage horizontal, modèle HL 1
A accrocher sur le cadre des rayonnages simple et double face. Possible de le fixer
sur des traverses sans bras au milieu. Pour cacher les câbles, il y a en bout de rangée
des montants spéciaux (1 dans les rayonnages simples et 2 dans les rayonnages doubles)
pour éclairage UNIFLEX. Pour interrupteur centralisé.
Dépassement env. 300 mm à l’avant, métal laqué, livrés avec paroi acrylique,
Avec connexion T8 et EVG. Pas compatible avec des portes.
1 éclairage horizontal de base avec 2 bras support
2 parois latérales,
Prise électrique avec câble 1,5 m noir
Référence Référence Référence
Entr’axe 1000 mm B 8730 1WG UN
Entr’axe 900 mm B 8730 1UG UN
Entr’axe 750 mm
B 8730 1SG UN
1 éclairage horizontal supplémentaire avec 1 bras support
Référence Référence Référence
Entr’axe 1000 mm B 8730 1WA UN
Entr’axe 900 mm B 8730 1UA UN
Entr’axe 750 mm
B 8730 1SA UN
Lampe halogène pour rayonnage, modèle HRL 2
Peut éclairer le contenu du rayonnage ou le mettre en valeur.
Pour rayonnages simple et double face, à accrocher sur montant spécial pour éclairage
UNIFLEX qui permet de cacher les câbles à partir du sol.
Lampe halogène avec réflecteur et avec ampoule 50 W en 230 V et câble amené
jusque dans le socle. Pour interrupteur centralisé. Dépassement env. 300 mm à l’avant,
métal laqué
Référence
UNIFLEX B 8700 000 UN 1 lampe halogène pour
cadre spécial UNIFLEX
Les fils électriques sont cachés dans les socles
Câble de branchement avec prise livré avec prise qui sera cachée
dans le socle. Il en faut 1 par rangée de rayonnage
Référence
UNIFLEX UNIFLEX B 8701 000 UN 1 mètre, noir
B 8701 003 UN 3 mètres, noir
Câble de raccordement. Pour rayonnage simple et double face,
livré avec prise qui sera cachée dans le socle.
Référence
UNIFLEX B 8702 000 UN Longueur unitaire pour entr’axe 1000 mm,
noir, il en faut 1 par rangée de rayonnage
94
Eclairage vertical, modèle T 5
A monter au cadre standard du rayonnage simple ou double face
Eclairage avec 2 tubes néon 21 W, Longueur 912 mm,
transformateur électronique (EVG) et diffuseur en tôle perforée.
Pour un éclairage optimal, il existe des lampes pour le milieu de rayonnage
ou pour les extrémités. Interrupteur centralisé ou individuel.
Dépassement env. 65 mm à l’avant. Métal laqué.
Pas compatible avec des portes ni avec des accessoires qui dépassent
du rayonnage comme les casiers box,
les bacs à multimédias télescopiques …
Référence
Référence
1 lampe extérieure 1 lampe milieu
côté gauche
Pour haut. de ray.
2050 mm B 8722 D0L UN
B 8722 D0M UN
our haut. de ray.
P
2250 mm B 8722 E0L UN
B 8722 E0M UN
Référence
1 lampe extérieure
côté droit
B 8722 D0R UN
B 8722 E0R UN
Autres hauteurs possible sur demande
Les fils électriques sont cachés dans les socles
Pour rayonnage double face il faut 2 câbles
Pour rayonnage simple face et pour rayonnage supplémentaire
il faut 1 câble
Référence
B 8723 000 XX 1 câble de raccordement et prise
Pour éclairer où il y en a besoin, et pour garder la flexibilité
souhaitée par rapport à la situation des rayonnages,
UNIFLEX propose plusieurs possibilités d’éclairage.
Le choix s’étend des très efficaces spots halogènes,
en passant par des rampes d’éclairage horizontales.
Pour couvrir les descentes de câbles nous vous proposons nos
montants spécialement aménagés pour l’éclairage UNIFLEX.
95
96
Signalisation de sections
Support de signalisation, modèle L 3
Pour tablettes supérieures métalliques ou bois
(prévu avec rainurage) profilé plastique
transparent, antireflet, livré avec
étiquette blanche. H 50 mm
Référence
Pour entr’axe 1000 mm
B 8038 0U0 UN
B 8038 0S0 UN
B 8038 0R0 UN
1000 mm (par découpage, à toutes dimensions)
Référence B 8039 0W0 UN
Carton blanc seul L
Signalisations latérales
Panneau de signalisation triangulaire, modèle DRE
Signalisation supérieure triangulaire latérale, à fixer
sur la traverse haute du rayonnage simple ou
double face à partir d’une hauteur de 2200 mm.
Exécution L3 PVC transparent,
avec carton blanc, antireflet 50 mm.
Attache métal laqué
Référence
Référence
Pour tablette double face prof. 300 mm
UNIFLEXB 8087 ND0 UN
Pour tablette simple face prof. 250 mm
UNIFLEXB 8087 ME0 UN
Pour tablette simple face prof. 300 mm
UNIFLEXB 8087 NE0 UN
Pour tablette double face prof. 250 mm
UNIFLEXB 8087 MD0 UN
Panneau de signalisation, modèle K 3
Signalisation supérieure latérale en plastique
transparent avec étiquette blanche, se fixe sur
rayonnage montant haut. H 50 mm
Référence
1 pièce pour tablette 250 mm
1 pièce pour tablette 300 mm
UNIFLEXB 8085 N00 UN
Étiquette blanche supplémentaire pour
tablette de prof. 250 mm
Étiquette blanche supplémentaire pour
UNIFLEXB 8088 0N0 UN
Référence
Etiquette blanche supplémentaire pour
Etiquette blanche supplémentaire pour
97
Drapeau de signalisation
Drapeau de signalisation, modèle FA 3
A accrocher sur le pilier extérieur du cadre.
Métal laqué
L 120 mm, H 120 mm
Drapeau de signalisation, modèle A 5
A accrocher sur le pilier extérieur du cadre
Pour format A5 couché
Métal laqué. L 210 mm, H 148 mm
Référence
Référence
Avec protection plastique
et carton blanc
UNIFLEXB 8095 00K UN
QUADRAB 8095 00K QU
et carton blanc
UNIFLEXB 8082 A5K UN
QUADRAB 8082 A5K QU
Sans protection plastique
Avec lettres autocollantes
QUADRAB 8095 000 QU
UNIFLEXB 8082 A50 UN
QUADRAB 8082 A50 QU
A visser sur la paroi latérale
et carton blanc
UNIFLEXB 8096 00K UN
QUADRAB 8096 00K QU
et carton blanc
UNIFLEXB 8083 A5K UN
QUADRAB 8083 A5K QU
QUADRAB 8096 000 QU
UNIFLEXB 8083 A50 UN
QUADRAB 8083 A50 QU
Tringle métallique, modèle BSHT
A enfiler dans le pilier, pour fixation
de 1, 2 ou 3 drapeaux BSFM
Métal zingué brillant. H 350 mm
Référence
QUADRAB 8098 000 QU
RONDEAB 8098 000 RO
Drapeau de signalisation métallique,
Modèle BSFM
métallique L 400 mm, H 90 mm
avec bague de serrage
Référence
QUADRAB 8097 000 QU
RONDEAB 8097 000 RO
Tableaux de signalisation
Pupitre pivotant, modèle WTH
Présentoir avec feuillets pivotants pour fixation
sur le côté du rayonnage, couleur noire,
pour max. 21 feuillets format A4
Drapeau de signalisation métallique,
modèle BSFS
A enfiler dans le pilier,
au choix pivotant ou non
Métal laqué Hauteur 300 mm.
Drapeau 400 mm
Hauteur minimum 80 mm.
Référence
QUADRAB 8099 000 QU
RONDEAB 8099 000 RO
98
Référence
A fixer sur rayonnage double face
QUADRAB 8090 000 QU
A fixer sur paroi latérale ou au mur
QUADRAB 8091 000 QU
5 feuillets transparents doubles face,
format A4, livré avec étiquette de signalisation
double face et barre de fixation
QUADRAB 8092 000 QU
Tableaux de signalisation
1
Tableau de signalisation recouvert de verre
acrylique, modèle BTP
A accrocher sur le côté du rayonnage double ou
simple face. Pour format A4, recouvert de verre
acrylique 6 mm d’épais. Dos métal laqué blanc,
livré avec matériel de fixation.
L 212 mm, H 301 mm
Référence
2
1 pièce par rayonnage simple ou double face
avec tablette 250 mm (v. photo 1)
QUADRAB 8080 M40 QU
RONDEAB 8080 M40 RO
avec tablette 300 mm
QUADRAB 8080 N40 QU
RONDEAB 8080 N40 RO
1 pièce pour fixation au milieu d’un rayonnage
double face (v. photo 2)
QUADRAB 8080 044 QU
RONDEAB 8080 044 RO
3
1 pièce pour fixation sur panneau d’habillage tôle
perforée perforation ronde RG 5/25 (v. photo 3)
QUADRAB 8080 043 QU
RONDEAB 8080 043 RO
Tableau de signalisation recouvert
de plastique, Modèle BTF
A accrocher sur le côté d’un rayonnage simple
ou double face, même description que le
modèle BTP sauf recouvert de plastique
transparent, livré avec 2 pinces
Référence
1 pièce pour fixation au milieu d’un rayonnage
double face
1 pièce pour fixation sur panneau d’habillage
tôle perforée perforation ronde RG 5/25
tôle perforée, perforation carrée QG 10/62,5
1 pièce pour panneau d’habillage en bois
tôle perforée, perforation carrée QG 10/62,5
QUADRAB 8080 048 QU
RONDEAB 8080 048 RO
1 pièce pour panneau d’habillage en bois (v. photo 4)
QUADRAB 8080 042 QU
RONDEAB 8080 042 RO
4
99
Signalisation de tablettes
Porte-étiquette en plastique, modèle AKS 2
A fixer sur tablette métal ou bois,
équipé d’une rainure inférieure,
livré avec étiquettes blanches interchangeables,
plastique transparent antireflet
L 210/105 mm, H 21 mm
Support de signalisation, modèle KA/S
support autocollant en PVC,
transparent avec étiquettes blanches à coller
sur le chant des tablettes
L 147/200 mm, H 20 mm
Support de signalisation aimanté,
modèle KA/M
Support aimanté transparent sur
l’avant avec étiquettes blanches.
A fixer sur le chant des tablettes métal
L 210 mm, H 20 mm
Référence
Référence
Porte-étiquette L 210 mm
Planche de 13 étiquettes
prédécoupées L 209 mm
Porte-étiquette L 105 mm
Support L 200 mm
Référence
Support L 147 mm
(par découpage, à toutes dimensions)
Support de signalisation, modèle BET
Se pose sur les tablettes et sous les livres.
En métal laqué blanc, avec étiquettes blanches.
L 150 mm, P 150 mm, H 26 mm
Référence
Dé de signalisation, modèle BEWÜ
Utilisable dans tous les rayonnages, permet
une signalisation entre les livres, livré avec
une protection de signalisation en plastique
transparent et des étiquettes blanches.
L 120/200 mm , P 200, H 200 mm
Signet à livres, modèle STV
En PVC, à coincer entre les livres sur la
tablette, avec protection plastique.
Coloris blanc, bleu, vert ou rouge
L 153 mm, H 74 mm
Référence
Référence
Dé de signalisation L 120 mm
Dé de signalisation L 200 mm
100
Pictogramme
Autocollant pour l’orientation
L 130 mm x H 130 mm.
Autres motifs et tailles sur demande
Référence
Toutes gammesB 8554 . . . XX
Item no. B 8554 001 XX B 8554 002 XX Item no. B 8554 003 XX B 8554 004 XX B 8554 041 XX B 8554 042 XX B 8554 029 XX B 8554 030 XX
Item no. B 8554 005 XX B 8554 006 XX B 8554 017 XX B 8554 018 XX B 8554 031 XX B 8554 032 XX
101
Coloris SCHULZ SPEYER
Les couleurs ont une forte expressivité et sautent aux yeux. Le
choix des couleurs joue un rôle important dans l’architecture.
Nos multiples coloris, vous offrent la possibilité d’aménager votre
espace individuellement, avec des différentes surfaces. Evidemment, on s’occupe de vos demandes spécifiques, également
dans ce domaine.
Prix groupe
Banque d‘Accueil Système DIALOG
Prix groupe
Prix groupe
Vous pouvez à partir de notre site Internet, www.schulzspeyer.de,
télécharger au format PDF, le catalogue Mobilier de bibliothèques 2012/14
ainsi que le catalogue « Banque d’accueil DIALOG »
102
Coloris
Pour le métal
Le laquage se fait par une pulvérisation à chaud, spéciale anti-usure et écologique
(non polluante et favorable à l’environnement).
Différence de couleur selon l’original sous réserve de registre-RAL.
Surfaces anti-bactérielles sur demande.
RAL 5003
RAL 9011
Blanc
Blanc perle
RAL 9016
RAL 1013
Gris aluminium
Gris basaltique
Gris clair
RAL 9007
RAL 7012
RAL 7035
Jaune
Rouge feu
Bleu gentiane
RAL 1023
RAL 3000
RAL 5010
Orange
Vert
Bleu pigeon
RAL 2003
NCS S1060-G40Y
RAL 5014
Blanc aluminum
Gris anthracite
Noir profond
9164
RAL 7016
RAL 9005
Bleu saphir
Structure fine (1)
Noir graphite
Structure fine (1)
DB 702
DB 703
Fer brillant clair
Structure fine (1)
Fer brillant foncé
Structure fine (1)
Autres couleurs, laques structures fines et laques brillantes
sur demande.
(1) On déconseille la surface en structure fine pour les tablettes, parce que les livres glissent trop facilement.
103
Surfaces
En bois plaqué et mélaminé
Blanc
Vanille/Blanc perle
Gris clair
Décor Hêtre
0332
9625
0213
9623
1
1
1
1
Décor érable
Décor cerisier
Décor chêne
Décor olive
9621
0275
9619
9714
1
1
1
1
Tournesol
Rouge feu
Bleu gentiane
0232
0227
0223
3
3
Orange
Vert
Cristal bleu
9762
9763
9617
3
3
3
3
Gris métallique
Gris basaltique
Noir profond
0314
0220
0212
3
3
3
Placage hêtre
Placage érable
Placage chêne
0401
0385
0402
2
2
2
104
Autres surfaces et placages sur demande.
Schulz Allemagne
SCHULZ SPEYER Bibliothekstechnik AG
Friedrich-Ebert-Straße 2a . D-67346 Speyer
Postfach 1780 . D-67327 Speyer
Tel.: +49 (0) 62 32 - 31 81-0
Fax: +49 (0) 62 32 - 31 81-800
[email protected]
www.schulzspeyer.de
Schulz Benelux
Schulz Benelux bvba
Appelweg 94 c
B-3221 Holsbeek
Tel.: +32 (0) 16 623 340
Fax: +32 (0) 16 620 400
[email protected]
www.sbnl.be
Schulz France
BC Intérieur Sarl
8, Allée Lorentz
77420 Champs sur Marne
Tel: +33 1 64 68 06 06
Fax: +33 1 64 68 00 23
E-mail: [email protected]
www.bcinterieur.fr
Schulz France
Dubich Mobilier SA
24 A rte Nationale BP 60068
F-68392 Sausheim cedex
Tel.: +33 (0) 3 89 - 61 85 52
Fax: +33 (0) 3 89 - 61 73 80
[email protected]
www.dubich-bibliotheque.fr
Schulz Italie
Harmonie Project Srl - GmbH
Via Klagenfurt, 62
I-38121 Trento
Tel: +39 0461 955777
Fax: +39 0461 955700
www.harmonieproject.it
[email protected]
Schulz Autriche
Schulz Österreich GmbH Bibliothekstechnik
Herogasse 15/20/5 . A-1100 Wien
Tel.: +43 (0) 1 96 96 704
Fax: +43 (0) 1 68 82 550
[email protected]
[email protected]
www.schulzspeyer.at
Schulz Swisse
Bibliothekstechnik GmbH
Im langen Loh . CH- 4054 Basel
Tel.: +41 (0) 61 - 9 01 41 83
Fax: +41 (0) 61 - 9 01 43 28
[email protected]
www.bibliothekstechnik.ch
I N T E R N AT I O N A L
Schulz Großbritannien
thedesignconcept
Unit 12, Evans Business Centre
Belgrave Street
Bellshil
ML4 3 NP
Tel: +44 (01698) 743 010
Fax: +44 (01698) 743 011
[email protected]
www.thedesignconcept.co.uk
Schulz Großbritannien
FG Library Products Ltd/ The Frem Group
Concept House
Upton Valley Way East
Pineham Business Park
Northampton
England NN4 9EF
Tel.: +44 (0) 1604 755954
Fax: +44 (0) 1604 586980
[email protected]
www.fglibrary.co.uk
Schulz Irlande
Work Rest Play Interiors
Mark Royal House
70-74 Donegall Street
UK-Belfast BIT 2GU
Tel.: +44 (0) 2890 314 303
Fax: +44 (0) 2890 314 304
[email protected]
www.workrestplay.net
Schulz Finlande
Adi Kalusteet Oy
Vanha Turuntie 114 PL 22
FI-24801 Halikko
Tel.: (02) 737 5000
Fax: (02) 737 5050
[email protected]
www.adi.fi
Schulz Danemark
Lammhults Biblioteksdesign A/S
Dalbækvej 1
DK-6670 Holsted
Tel.: +45 76 78 26 11
Fax: +45 76 78 26 22
[email protected]
www.lammhultsbiblioteksdesign.com
Schulz Suède
Lammhults Biblioteksdesign AB
Åkergränden 7
Box 150
SE-221 00 Lund
Tel: +46 46 31 18 00
Fax: +46 46 32 05 29
[email protected]
www.lammhultsbiblioteksdesign.com
Schulz Norvège
BS Eurobib AS
Postboks 6348
Malerhaugveien 20
NO-0604 Oslo
Tel: +47 22 08 34 00
Fax: +47 22 08 98 00
[email protected]
www.bseurobib.no

Mobilier de bibliothèques 2013/15

Transcription

Documents pareils

rayonnage metallique mi-lourd

Duwic Rayonnages à palettes - LANGLET

Tablettes graphiques, Genius 18762 Tablette

Bibliothèque 1 corps bas 4p haut rayonnage

FAQ Tablette Archos

HYPOCHLORITE DE CALCIUM 69% tablette Code article

Nouveau - Crédit Agricole de Guadeloupe

Procédure de mise à jour d`une Smart`tab 1001 (même bloquée

Bien commencer avec votre tablette Android

Une rentrée bien connectée - La Tablette Tactile by Gulli, une
