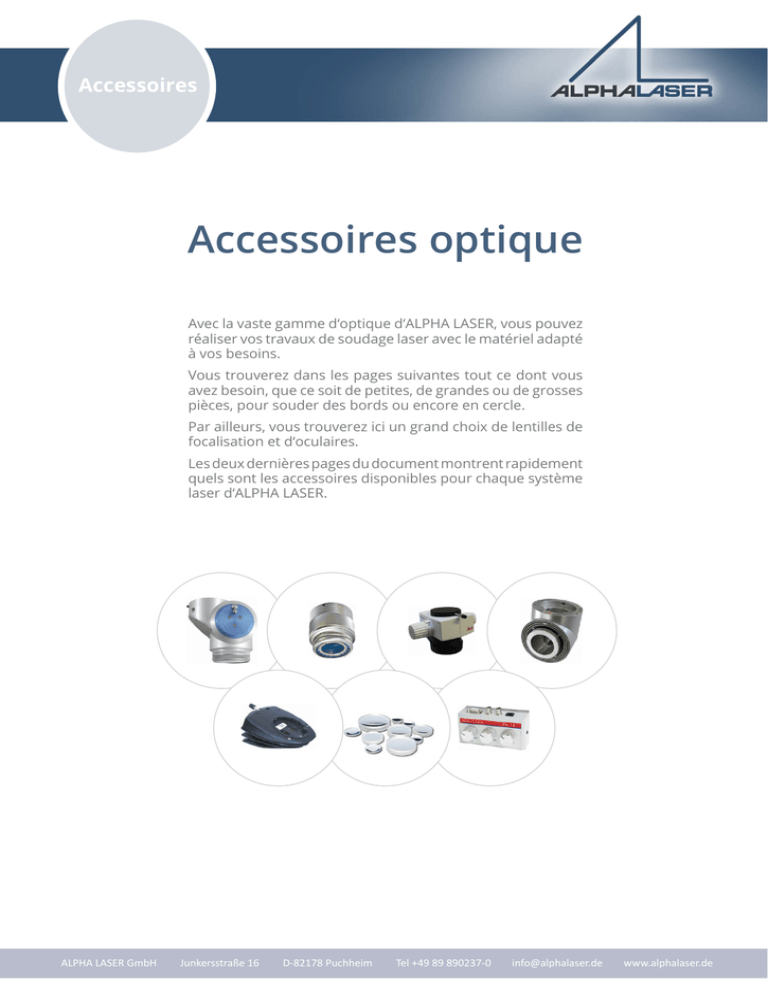

Accessoires optique

Accessoires
Zubehör
Accessoires optique
Avec la vaste gamme d‘optique d‘ALPHA LASER, vous pouvez
réaliser vos travaux de soudage laser avec le matériel adapté
à vos besoins.
Vous trouverez dans les pages suivantes tout ce dont vous
avez besoin, que ce soit de petites, de grandes ou de grosses
pièces, pour souder des bords ou encore en cercle.
Par ailleurs, vous trouverez ici un grand choix de lentilles de
focalisation et d‘oculaires.
Les deux dernières pages du document montrent rapidement
quels sont les accessoires disponibles pour chaque système
laser d‘ALPHA LASER.
ALPHA LASER GmbH
Junkersstraße 16
D-82178 Puchheim
Tel +49 89 890237-0
[email protected]
www.alphalaser.de
1
2
4
Objectif basculant et
tournant
Objectif vertical avec
éclairage LED circulaire
L‘objectif basculant et
tournant permet un travail
flexible, même avec des pièces dont le
positionnement est difficile.
L‘éclairage LED circulaire intégré à
l‘objectif permet un éclairage optimal,
uniforme, et sans scintillement de la
pièce, avec la même qualité que celle
de la lumière du jour.
Le rayon laser peut être dévié
verticalement en continu de 40° dans
toute la plage d‘inclinaison de 360° de
l‘objectif. Il est ainsi possible d‘atteindre
facilement des lieux difficiles d‘accès et
ce tout en conservant une tenue de
travail confortable.
• Éclairage LED circulaire
• Lentille de focalisation
• Verre de protection
L‘objectif idéal pour le travail
de très petites pièces comme
des thermocouples.
L‘objectif pour les cordons de
soudure circulaires. Le faisceau laser
tourne sur un angle de 45° autour
d‘un point fixe. C‘est la où le gaz de
protection va être envoyé.
• Plage de réglage du radius 0-12 mm
• Distance de travail 35-55 mm
• Vitesse de rotation 0,5-15 U-min
Inclus :
• Une commande de moteur est
nécessaire pour l‘axe rotatif si
celle-ci n‘est pas déjà présente
dans la table de travail laser AL-T.
• Éclairage LED circulaire
• Verre de protection
Disponible en deux versions :
• Avec lentille de focalisation
f=150 mm
Référence 600-0381B.U
• Avec lentille de focalisation
f=90 mm
Référence 600-0384B.U
• Avec lentille de focalisation
f=120 mm
Référence 600-0355A.U
(= HP - recommandé > 300 W-Laser)
• Angle de rotation 0-360°
Objectif de soudage
circulaire
Un éclairage LED circulaire est intégré
en complément de l‘objectif.
Disponible en deux versions :
• Angle d‘inclinaison 0-40°
Objectif vertical pour
éclairage coaxial
La lumière froide éclaire de façon
optimale la pièce sous le même angle
que le rayon laser avec la même qualité
que la lumière du jour.
Inclus :
L‘éclairage LED circulaire intégré à
l‘objectif permet un éclairage optimal,
uniforme, et sans scintillement de la
pièce, avec la même qualité que celle
de la lumière du jour.
6
• Avec lentille de focalisation
f=120 mm
Référence 600-0355A.U
Référence 600-0500A
Inclus :
• Lentille de focalisation
3
• Éclairage LED circulaire
• Verre de protection
Disponibles en deux versions :
Inclus
• Avec lentille de focalisation
f=150 mm
Référence 600-0351D.U
• Avec lentille de focalisation
Disponibles en deux versions :
• Avec lentille de focalisation
f=150 mm
Référence 600-0385A
• Avec lentille de focalisation
f=120mm
Référence 600-0388A
(= HP - recommandé > 300 W-Laser)
ALPHA LASER GmbH
Junkersstraße 16
D-82178 Puchheim
Tel +49 89 890237-0
[email protected]
Buse en forme de cône
Objectif de focalisation
avec éclairage LED
circulaire
• Verre de protection (38 mm Ø)
• Avec lentille de focalisation
f=120mm
Référence 600-0354B.U
(= HP - recommandé > 300 W-Laser)
7
5
Objectif vertical pour
éclairage halogène
www.alphalaser.de
Le point de focalisation de cet objectif
peut être déplacé de 20 mm sans
interruption. Cela est particulièrement
utile pour les petites pièces.
L‘éclairage LED circulaire intégré à
l‘objectif permet un éclairage de la pièce
optimal, uniforme, et sans scintillement
avec la même qualité que celle de la
lumière du jour
La buse mène le gaz de
protection directement
au-dessus du lieu de soudage.
L‘alignement de la buse du gaz de
protection sur la pièce n‘est plus
nécessaire. Cela est utile pour les
soudages dont la direction change
fréquemment ;
• Soudage de face frontale
• Soudage des cavités
de moule à fonte
Inclus :
• Soudage circulaire
• Lentille de focalisation f=150 mm
Pour montage sur l‘objectif vertical avec
éclairage LED circulaire
Référence 600-0400A
Référence 600-0392A
ALPHA LASER GmbH
Junkersstraße 16
D-82178 Puchheim
Tel +49 89 890237-0
[email protected]
www.alphalaser.de
8
14
9
Objectif tournant
Système 52
Lentille de focalisation
(38 mm Ø)
Déviation du rayon à 90°
Pour le soudage sur des plans
de travail verticaux.
Ce système d‘objectif modulaire
offre de nombreuses et différentes
combinaisons possibles
Toutes les optiques peuvent être
montées sur la déflexion à 90°. L‘objectif
vertical avec éclairage LED peut par
exemple être monté.
• Au total 7 éléments
Référence 600-0450A
Il est particulièrement utile pour
les soudures difficiles d‘accès. Au
maximum
deux
prolongements
peuvent être montés l‘un sur l‘autre
Référence 600-0143A
• Support de protection en
verre (601-0116A)
• Éventuellement un adaptateur de
lampe à col de cygne (601-0587A)
Référence 600-0301B
ALPHA LASER GmbH
Junkersstraße 16
D-82178 Puchheim
• Réticule
Référence 701-0960A
• Lentille de focalisation f=300 mm
Référence 601-0752A
Support de protection
en verre
17
Système vidéo ALFT-HDMI
Support pour la tenue des
verres de protection (38 mm Ø)
Référence 600-0301B
Permet l‘affichage du
processus de soudage
sur un écran externe.
Sans verre de protection.
Référence 601-0116A
• Porte-lentille (601-0143A)
• Oculaire 10x (=standard)
Référence 701-0152A
• Oculaire 16x
Référence 701-171A
• Oculaire 25x
Référence 701-150A
• Oculaire 40x
Référence 701-0924A
• Lentille de focalisation f=200 mm
Référence 601-0748A
12
Sont nécessaires en complément :
• Oculaire (pièce sans réticule)
• Lentille de focalisation f=160 mm
(optimisée)
Référence 601-0673A
Sans lentille de focalisation.
Montage par vis sur le support de
protection en verre ou l‘adaptateur à
queue d‘aronde.
Un réticule peut aussi être commandé
avec l‘oculaire si besoin est.
• Lentille de focalisation f=150 mm
Référence 601-0747A
Support pour la tenue des
lentilles (38 mm Ø)
Déplace l‘objectif de 100 mm vers
la pièce.
Nos oculaires sont disponibles avec
différents facteurs d‘agrandissement.
• Lentille de focalisation f=120 mm
(optimisée)
Référence 601-0612A
Porte-lentille
Prolongement de l‘objectif
La
protection
anti-éblouissement
retournable permet une utilisation
avec et sans lunettes.
• Lentille de focalisation f=120 mm
Référence 601-0750A
11
10
Système de lentille
permettant de regarder dans
l‘attachement du microscope.
• Lentille de focalisation f=90 mm
(optimisée)
Référence 601-0792A
• Pour le montage sur la collerette
pour l‘optique interchangeable
Référence 600-0580A
Oculaire
Choisissez la lentille de
focalisation adaptée selon la distance
de travail souhaitée (distance focale f) :
Dévie le rayon laser vertical de 90° en
un rayon laser horizontal.
Le faisceau laser peut par exemple être
dévié deux fois de 90°. Le prolongement
peut être installé à n‘importe quelle
position.
16
Adaptateur du réticule
Ce système vidéo est
parfaitement adapté pour les
systèmes laser
d‘ALPHA LASER.
Adaptateur de lampe à
col de cygne
Synchronise le réticule de l‘attachement du microscope avec le point du
soudage laser.
• Pour l‘installation
sous l‘attachement du
microscope du laser
Adaptateur pour l‘installation de
l‘agrandissement de l‘objectif sur
la collerette ­600-0352C.
Très utile pour le travail de petites
pièces mais aussi en dehors de l‘espace
de focalisation,
• Envoie signal HD à l‘écran
Référence 601-0587A
Référence 600-0558A
Référence 600-1560A
15
13
Tel +49 89 890237-0
[email protected]
www.alphalaser.de
ALPHA LASER GmbH
Junkersstraße 16
D-82178 Puchheim
• Avec bloc d’alimentation,
câble HDMI, câble laser
Tel +49 89 890237-0
[email protected]
www.alphalaser.de
18
20
Système vidéo HD
modulaire pour
binoculaire
Permet l‘affichage du processus
de soudage sur un écran externe.
Le système vidéo va être connecté
par le tube HD-F à l‘attachement du
microscope standard (binoculaire)
23
Trinoculaire
Tube Ergo
Générateur de réticule
Le trinoculaire
bénéficie en plus
de l‘attachement du
microscope standard (binoculaire) d‘un
branchement pour un système vidéo
externe avec un câble de 42 mm.
Pour une position de
travail ergonomique.
Permet l‘affichage d‘un
réticule sur un écran
externe du processus de
soudage.
Composants :
• Caméra
alimentation électrique et câble
HDMI-compris
Référence 701-3181A
• Tube HD-F
Référence 701-0189A
• Objectif vidéo
Référence 701-0161A
• Télécommande du réticule
Référence 701-3182A
Grâce au Tube Ergo Leica, vous pouvez
régler l‘oculaire sur l‘attachement du
microscope et personnaliser votre
hauteur de vue.
Le grand angle d‘inclinaison du Tube
Ergo le rend très utile lorsque les
produits d‘ALPHA LASER sont utilisés
par plusieurs personnes.
Référence 701-0159B
Le réticule intégré peut être réglé avec
la télécommande optionnelle.
24
21
Le réticule produit peut être positionné
librement
sur
l‘écran
grâce
à
l‘interrupteur tournant.
Un câble BNC-BNC peut aussi être
commandé si besoin est (201-0081A)
Angle d‘inclinaison : 10° - 50°
Adaptateur de zoom
M60
Pour un affichage agrandi
des pièces.
Grâce à l‘adaptateur de zoom M60,
il vous est possible de changer entre
3 facteurs d‘agrandissement sans
arrêter l‘oculaire.
Référence 701-0970A
Référence 701-0923A
Trois facteurs d‘agrandissement :
1,6 / 2,5 / 4,0
19
Système vidéo HD
modulaire pour
trinoculaire
Référence 701-0965A
Permet l‘affichage du processus
de soudage sur un écran externe.
Installation sur un trinoculaire Leica
(référence 701-0159A ou 701-0159B)
Le réticule intégré peut être réglé avec
la télécommande optionnelle.
Composants :
• Caméra
alimentation électrique et câble
HDMI-compris
Référence 701-3181A
• Objectif vidéo
Référence 701-0161A
• Télécommande du réticule
Référence 701-3182A
ALPHA LASER GmbH
Junkersstraße 16
D-82178 Puchheim
22
Cale Ergo
Pour une position de
travail ergonomique.
Grâce à la Cale Ergo Leica, vous pouvez
régler l‘oculaire sur l‘attachement du
microscope à la hauteur de vue la plus
adaptée.
Angle d‘inclinaison : 5° - 25°
Référence 701-0148A
Tel +49 89 890237-0
[email protected]
www.alphalaser.de
ALPHA LASER GmbH
Junkersstraße 16
D-82178 Puchheim
Tel +49 89 890237-0
[email protected]
www.alphalaser.de
VL
ALS
ALV
ALmicro
AL
AL500
ALM
ALFlak
ALW
AL-SWS
1
Objectif basculant et tournant
–
–
–
ü
ü
ü
ü
ü
ü
ü
2
Objectif vertical avec éclairage LED
circulaire
–
–
–
ü
ü
ü
ü
incl.
incl.
ü
3
Objectif vertical pour éclairage
halogène
–
–
–
ü
ü
ü
incl.
ü
ü
ü
4
Micro objectif vertical
–
–
ü
ü
–
–
ü
ü
ü
ü
5
Objectif de focalisation avec éclairage
LED circulaire
–
–
ü
ü
ü
–
–
ü
ü
ü
6
Objectif de soudage circulaire
–
–
ü
ü
ü
–
–
ü
ü
ü
7
Buse en forme de cône
–
–
ü
ü
ü
–
ü
ü
ü
ü
8
Objectif tournant Système 52
–
–
ü
–
ü
–
ü
ü
ü
ü
9
Déviation du rayon à 90°
–
–
–
ü
ü
–
ü
ü
ü
ü
10
Prolongement de l‘objectif
–
–
ü
–
ü
ü
ü
ü
–
11
Porte-lentille
ü
ü
ü
ü
ü
–
ü
ü
ü
ü
12
Support de protection en verre
ü
ü
ü
ü
ü
–
ü
ü
ü
ü
13
Adaptateur de lampe à col de cygne
–
–
–
ü
ü
ü
–
ü
ü
ü
14
Lentille de focalisation
ü
ü
ü
ü
ü
ü
ü
ü
ü
ü
15
Adaptateur du réticule
ü
ü
ü
ü
ü
–
–
ü
ü
ü
16
Oculaire
ü
ü
ü
ü
ü
–
ü
ü
ü
ü
17
Système vidéo ALFT-HDMI
ü
ü
ü
ü
ü
–
ü
ü
–
ü
18
Système vidéo modulaire HD
pour binoculaire
ü
ü
ü
ü
ü
–
ü
ü
–
ü
19
Système vidéo trinoculaire HD
pour trinoculaire
–
–
–
–
–
–
–
–
ü
–
20
Trinoculaire
–
–
ü
ü
ü
ü
ü
ü
ü
ü
21
Adaptateur de zoom M60
–
–
ü
ü
ü
–
–
ü
ü
ü
22
Cale Ergo
ü
ü
ü
ü
ü
ü
ü
ü
ü
23
Tube Ergo
–
–
ü
ü
–
–
ü
ü
incl.
ü
24
Générateur de réticule
ü
ü
ü
ü
ü
ü
ü
ü
ü
ü
Accessoires optiques - aperçu
ü
= disponible
incl. = partie intégrante du système laser
–
= non disponible
ALPHA LASER GmbH
Junkersstraße 16
D-82178 Puchheim
Tel +49 89 890237-0
[email protected]
www.alphalaser.de
