Isolation des planchers et plafonds - thermo

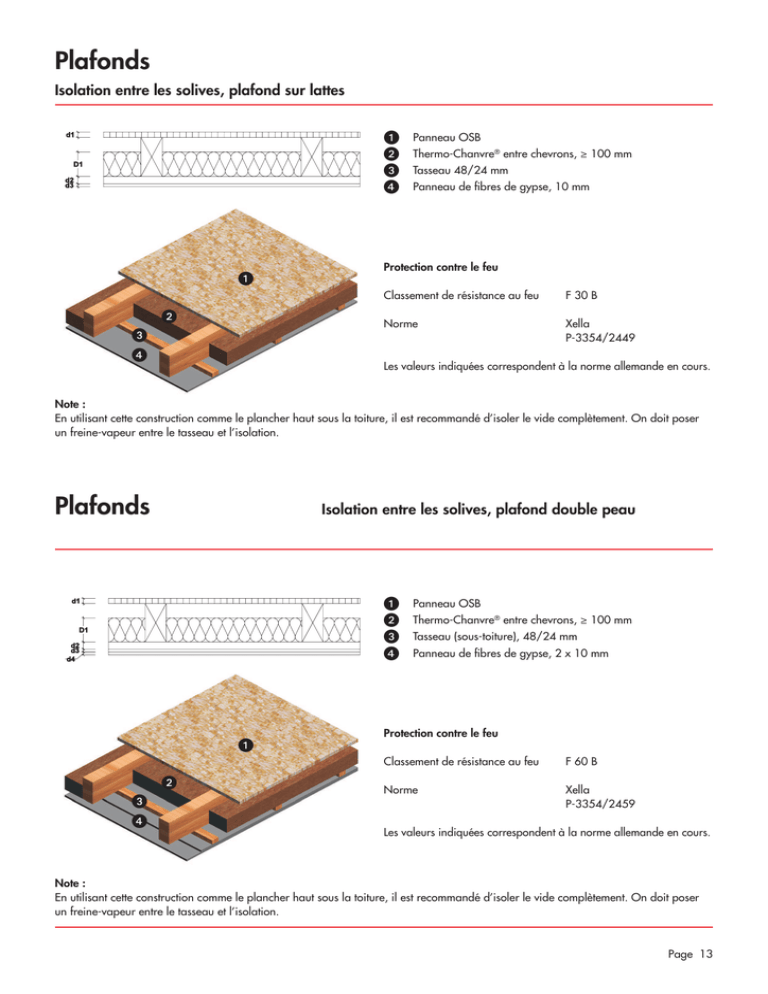

Plafonds
Isolation entre les solives, plafond sur lattes
u
v
w
x
u
v
w
x
Panneau OSB
Thermo-Chanvre® entre chevrons, ≥ 100 mm
Tasseau 48/24 mm
Panneau de fibres de gypse, 10 mm
Protection contre le feu
Classement de résistance au feu
F 30 B
Norme
Xella
P-3354/2449
Les valeurs indiquées correspondent à la norme allemande en cours.
Note :
En utilisant cette construction comme le plancher haut sous la toiture, il est recommandé d’isoler le vide complètement. On doit poser
un freine-vapeur entre le tasseau et l’isolation.
Plafonds
Isolation entre les solives, plafond double peau
u
v
w
x
u
v
w
x
Panneau OSB
Thermo-Chanvre® entre chevrons, ≥ 100 mm
Tasseau (sous-toiture), 48/24 mm
Panneau de fibres de gypse, 2 x 10 mm
Protection contre le feu
Classement de résistance au feu
F 60 B
Norme
Xella
P-3354/2459
Les valeurs indiquées correspondent à la norme allemande en cours.
Note :
En utilisant cette construction comme le plancher haut sous la toiture, il est recommandé d’isoler le vide complètement. On doit poser
un freine-vapeur entre le tasseau et l’isolation.
Page 13
Plafonds
Isolation entre les solives, plafond sur rail métallique mince
u
v
w
x
u
v
w
x
Panneau OSB
Thermo-Chanvre® entre chevrons ≥ 100 mm
Bande métallique d’écartement
Panneau de fibres de gypse 10 mm
Protection contre le feu
Classement de résistance au feu
F 30 B
Norme
Xella
P-3354/2449
Les valeurs indiquées correspondent à la norme allemande en cours.
Note :
En utilisant cette construction comme le plancher haut sous la toiture, il est recommandé d’isoler le vide complètement. On doit poser
un freine-vapeur entre le tasseau et l’isolation.
Plafonds
Isolation entre les solives, plafond sur rail métallique mince
u
v
w
x
u
v
w
x
Panneau OSB
Thermo-Chanvre® entre chevrons, ≥ 100 mm
Bande métallique d’écartement
Panneau de fibres de gypse, 2 x 10 mm
Protection contre le feu
Classement de résistance au feu
F 60 B
Norme
Xella
P-3354/2449
Les valeurs indiquées correspondent à la norme allemande en cours.
Note :
En utilisant cette construction comme le plancher haut sous la toiture, il est recommandé d’isoler le vide complètement. On doit poser
un freine-vapeur entre le tasseau et l’isolation.
Page 14
Plafonds
Isolation entre les chevrons, plafond sur rail métallique
d1
D1
d2
u
v
w
x
Panneau OSB
y
Tasseau existant,
p. ex. panneaux légers de laine en bois enduits
Thermo-Chanvre® entre liteaux ou contre liteaux
Freine-vapeur
Construction de plafond,
p. ex. avec granulés d’argile sur faux-plancher
d3
Protection thermique
Couche
Matériau
Valeur U
[W/m2 K]
Valeur R
[m2 K/W]
O
O
d3 = Liteau, panneaux de laine en bois 25 mm, enduit
u
v
x
Epaisseur
[mm]
w
y
d1
D1
d2
d3
18
140
180
30+25+15
Panneau OSB
Thermo-Chanvre®
Construction de plafond2)
Liteau, panneaux de
laine en bois, enduit
0,217
6,41
d1
D1
d2
d3
18
160
180
30+25+15
Panneau OSB
Thermo-Chanvre®
Construction de plafond2)
Liteau, panneaux
de laine en bois, enduit
0,198
5,06
d1
D1
d2
d3
18
200
180
30+25+15
Panneau OSB
Thermo-Chanvre®
Construction de plafond2)
Liteau, panneaux
de laine en bois, enduit
0,168
5,94
d1
D1
d2
d3
18
240
180
12+10
Panneau OSB
Thermo-Chanvre®
Construction de plafond2)
Liteau, panneaux
de laine en bois, enduit
0,147
6,82
d3 = Coffrage, enduit sur panneaux roseaux
1)
2)
d1
D1
d2
d3
18
140
180
12+10
Panneau OSB
Thermo-Chanvre®
Construction de plafond2)
Coffrage, enduit
0,230
4,35
d1
D1
d2
d3
18
160
180
12+10
Panneau OSB
Thermo-Chanvre®
Construction de plafond2)
Coffrage, enduit
0,209
4,79
d1
D1
d2
d3
18
200
180
12+10
Panneau OSB
Thermo-Chanvre®
Construction de plafond2)
Coffrage, enduit
0,176
5,68
d1
D1
d2
d3
18
2401)
180
12+10
Panneau OSB
Thermo-Chanvre®
Construction de plafond2)
Coffrage, enduit
0,153
6,56
Poser l’isolation en deux couches entre contre liteaux
Construction de plafond : Chevrons 180mm, faux-plancher avec granulés d’argile
Note :
Cette construction est un exemple pour des constructions souvent utilisées en rénovation. Si votre construction de plafond est différente,
nous pourrons vous soumettre un calcul gratuit pour une proposition de construction avec la valeur U. N’hésitez pas à nous appeler.
Page 15
Plafonds
Bâtiment ancien, isolation du plancher haut, tendu en rénovation, non accessible
D1
d1
d2
u
v
w
x
Ecran de protection
y
Tasseau existant, p. ex. panneaux légers de laine en bois enduits
Thermo-Chanvre®, joints décalés, posé sans lattes
Freine-vapeur
Construction de plafond, p. ex. avec granulés d’argile
sur faux-plancher
Protection thermique
Couche
Epaisseur
[mm]
Matériau
Valeur U
[W/m2 K]
O
Valeur R
[m2 K/W]
O
d3 = Liteau, panneaux de laine en bois 25 mm, enduit
u
v
w
x
y
D1
d2
d3
120
180
30+25+15
Thermo-Chanvre®
Construction de plafond2)
Liteau, panneaux
de laine en bois, enduit
0,230
4,35
D1
d2
d3
140
180
30+25+15
Thermo-Chanvre®
Construction de plafond2)
Liteau, panneaux
de laine en bois, enduit
0,206
4,85
D1
d2
d3
160
180
30+25+15
Thermo-Chanvre®
Construction de plafond2)
Liteau, panneaux
de laine en bois, enduit
0,187
5,35
D1
d2
d3
200
180
30+25+15
Thermo-Chanvre®
Construction de plafond2)
Liteau, panneaux
de laine en bois, enduit
0,157
6,35
D1
d2
d3
240
180
12+10
Thermo-Chanvre®
Construction de plafond2)
Liteau, panneaux
de laine en bois, enduit
0,136
7,35
d3 = Coffrage, enduit sur panneaux roseaux
1)
2)
D1
d2
d3
120
180
12+10
Thermo-Chanvre®
Construction de plafond2)
Coffrage, enduit
0,245
4,08
D1
d2
d3
140
180
12+10
Thermo-Chanvre®
Construction de plafond2)
Coffrage, enduit
0,218
4,58
D1
d2
d3
160
180
12+10
Thermo-Chanvre®
Construction de plafond2)
Coffrage, enduit
0,197
5,08
D1
d2
d3
200
180
12+10
Thermo-Chanvre®
Construction de plafond2)
Coffrage, enduit
0,164
6,09
D1
d2
d3
2401)
180
12+10
Thermo-Chanvre®
Construction de plafond2)
Coffrage, enduit
0,141
7,09
Poser l’isolation en deux couches croisées panneau à panneau
Construction de plafond : Chevrons 180mm, faux-plancher avec granulés d’argile
Note :
Cette construction est un exemple pour des constructions souvent utilisées en rénovation. Si votre construction de plafond est différente,
nous pourrons vous soumettre un calcul gratuit pour une proposition de construction avec la valeur U. N’hésitez pas à nous appeler.
Page 16
Plafonds
Plafond de la cave, tendu en rénovation, avec faux-plafond
u
v
w
x
y
d1
D1
Chape en mortier
Isolation de la chape en mortier
Plafond en béton armé
Thermo-Chanvre® sur faux-plafond
Placoplâtre ou placoplâtre imprégné
d2
Protection thermique
Couche
Epaisseur
[mm]
Matériau
Valeur U
[W/m2 K]
O
Valeur R
[m2 K/W]
O
d1 = béton 140 mm, polystyrène 30 mm, chape en mortier 40 mm
u
v
w
x
y
1)
2)
D1
d2
60
12,5
Thermo-Chanvre® sur lattes
Placoplâtre ou
placoplâtre imprégné
0,329
3,04
D1
d2
80
12,5
Thermo-Chanvre® sur lattes
Placoplâtre ou
placoplâtre imprégné
0,282
3,54
D1
d2
100
12,5
Thermo-Chanvre® sur lattes
Placoplâtre ou
placoplâtre imprégné
0,247
4,04
D1
d2
120
12,5
Thermo-Chanvre® sur lattes
Placoplâtre ou
placoplâtre imprégné
0,220
4,54
D1
d2
140
12,5
Thermo-Chanvre® sur lattes
Placoplâtre ou
placoplâtre imprégné
0,198
5,04
D1
d2
160
12,5
Thermo-Chanvre® sur lattes
Placoplâtre ou
placoplâtre imprégné
0,180
5,54
Poser l’isolation en deux couches croisées panneau à panneau
Construction de plafond : Chevrons 180 mm, faux-plancher avec granulés d’argile
Note :
Cette construction est un exemple pour des constructions souvent utilisées en rénovation. Si votre construction de plafond est différente,
nous pourrons vous soumettre un calcul gratuit pour une proposition de construction avec la valeur U. N’hésitez pas à nous appeler.
Page 17
