Migration de paramètres personnalisés
Livre blanc

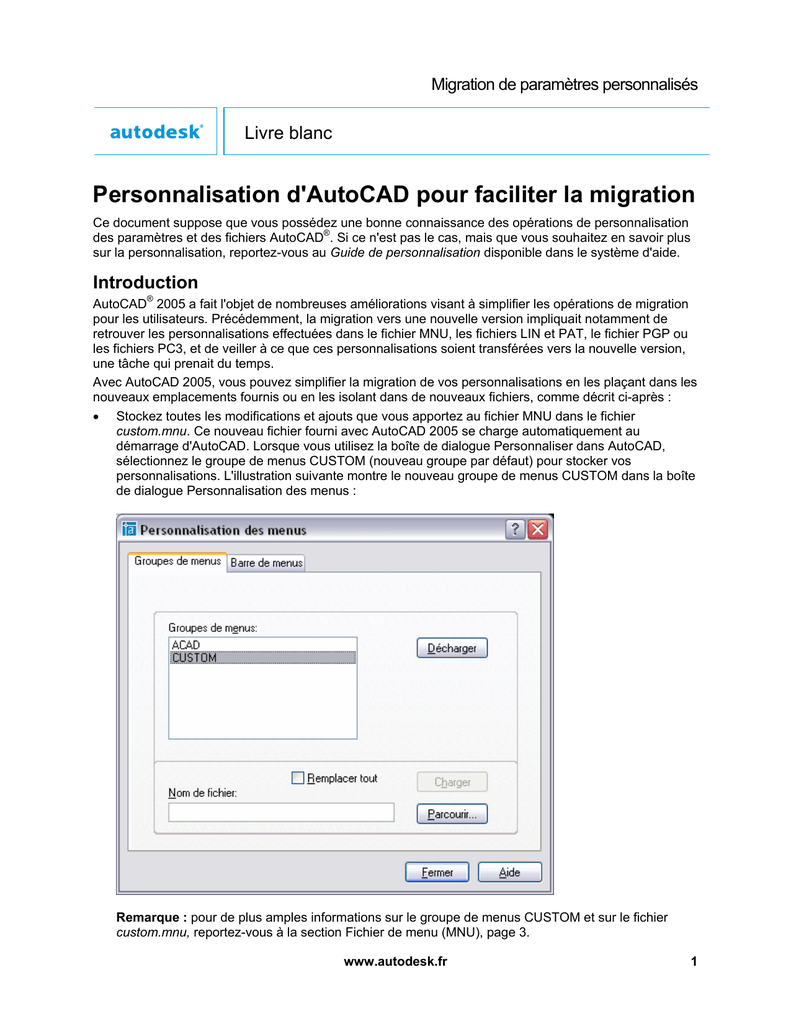

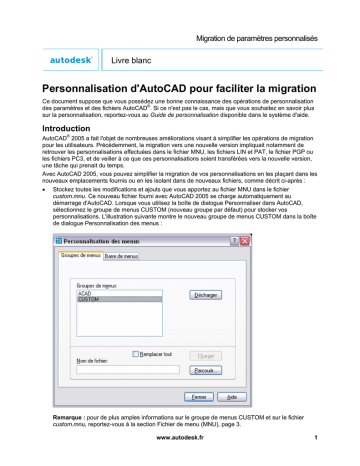

Personnalisation d'AutoCAD pour faciliter la migration
Ce document suppose que vous possédez une bonne connaissance des opérations de personnalisation
des paramètres et des fichiers AutoCAD®. Si ce n'est pas le cas, mais que vous souhaitez en savoir plus
sur la personnalisation, reportez-vous au Guide de personnalisation disponible dans le système d'aide.
Introduction
AutoCAD® 2005 a fait l'objet de nombreuses améliorations visant à simplifier les opérations de migration
pour les utilisateurs. Précédemment, la migration vers une nouvelle version impliquait notamment de
retrouver les personnalisations effectuées dans le fichier MNU, les fichiers LIN et PAT, le fichier PGP ou
les fichiers PC3, et de veiller à ce que ces personnalisations soient transférées vers la nouvelle version,
une tâche qui prenait du temps.
Avec AutoCAD 2005, vous pouvez simplifier la migration de vos personnalisations en les plaçant dans les
nouveaux emplacements fournis ou en les isolant dans de nouveaux fichiers, comme décrit ci-après :
•
Stockez toutes les modifications et ajouts que vous apportez au fichier MNU dans le fichier
custom.mnu. Ce nouveau fichier fourni avec AutoCAD 2005 se charge automatiquement au
démarrage d'AutoCAD. Lorsque vous utilisez la boîte de dialogue Personnaliser dans AutoCAD,
sélectionnez le groupe de menus CUSTOM (nouveau groupe par défaut) pour stocker vos
personnalisations. L'illustration suivante montre le nouveau groupe de menus CUSTOM dans la boîte
de dialogue Personnalisation des menus :
Remarque : pour de plus amples informations sur le groupe de menus CUSTOM et sur le fichier
custom.mnu, reportez-vous à la section Fichier de menu (MNU), page 3.
www.autodesk.fr
1
•
Placez toutes les modifications et ajouts que vous apportez aux fichiers LIN, PAT et PGP fournis
avec AutoCAD dans de nouvelles sections en fin de fichier. Lors de l'installation d'une nouvelle
version, vous pourrez migrer ces paramètres en utilisant la boîte de dialogue Migrer les paramètres
personnalisés, disponible lors du premier démarrage d'AutoCAD (et accessible ensuite via le menu
Démarrer). La boîte de dialogue Migrer les paramètres personnalisés est présentée ci-dessous :
Remarque : pour de plus amples informations sur cette boîte de dialogue, reportez-vous à la section
"Migrer les paramètres personnalisés" du Guide d'installation en autonome.
•
Créez vos propres fichiers AutoLISP personnalisés (acad.lsp et acadDoc.lsp) pour éviter de perdre
vos personnalisations au moment du passage à une nouvelle version d'AutoCAD.
www.autodesk.fr
2
Isolement de vos paramètres de personnalisation
Isolez vos paramètres personnalisés en les plaçant dans des fichiers distincts ou des sections
spécifiques au sein de fichiers AutoCAD par défaut. En isolant maintenant vos personnalisations, vous
n'aurez plus besoin ensuite de rechercher ou de séparer manuellement votre contenu personnalisé
chaque fois que vous passerez à une nouvelle version.
Le tableau suivant vous indique comment isoler vos personnalisations.
Dans les versions
précédentes d'AutoCAD, si
vous utilisiez :
Dans AutoCAD 2005, utilisez :
Pour plus d'informations, voir la
section suivante du document :
acad.mnu
custom.mnu
"Fichier de menu (MNU)", page 3
acad.mns
custom.mns
“Barres d'outils et raccourcis
clavier“, page 8
Boîte de dialogue
Personnaliser, groupe de
menus ACAD
Boîte de dialogue Personnaliser,
groupe de menus CUSTOM.
"Barres d'outils et raccourcis
clavier", page 8
acad.mnl
custom.mnl
"Routines AutoLISP", page 10
acad.lin ou acadiso.lin
Un fichier LIN que vous créez. Vous
pouvez également utiliser la nouvelle
section utilisateur disponible à la fin des
fichiers LIN fournis avec AutoCAD.
"Fichiers de types de lignes (LIN) et
de motifs de hachures (PAT)",
page 8
acad.pat ou acadiso.pat
Un fichier PAT que vous créez. Vous
pouvez également utiliser la nouvelle
section utilisateur disponible à la fin des
fichiers PAT fournis avec AutoCAD.
"Fichiers de types de lignes (LIN) et
de motifs de hachures (PAT)",
page 8
acad.pgp
Une nouvelle section utilisateur à la fin
de ce fichier dont les entrées
remplacent les définitions d'alias de
commande présentes plus haut dans le
fichier.
"Alias de commande (fichiers
PGP)", page 9
Fichier de menu (MNU)
Le fichier MNU principal est un fichier texte ASCII qui définit la plupart des éléments de l'interface
utilisateur que vous voyez dans AutoCAD (les menus, barres d'outils, raccourcis clavier standard, etc.).
Le fichier acad.mnu (le menu principal par défaut) est automatiquement chargé quand vous démarrez
AutoCAD.
Tout autre fichier MNU chargé après le fichier MNU principal est désigné sous le nom de menu partiel.
Vous pouvez charger et décharger à votre convenance des fichiers MNU partiels au cours d'une session
AutoCAD, en fonction de vos besoins.
Dans AutoCAD 2005, un nouveau fichier MNU partiel est automatiquement chargé au démarrage
d'AutoCAD. Il s'agit du fichier custom.mnu. Ce fichier MNU a été spécifiquement créé pour vous
permettre d'isoler vos personnalisations et de les transférer très facilement vers la version suivante.
Le fichier custom.mnu contient des en-têtes de section qui correspondent aux sections les plus
couramment personnalisées. Comme d'autres fichiers MNU partiels, custom.mnu possède la même
structure que le fichier MNU principal, mais contient uniquement le contenu que vous personnalisez.
www.autodesk.fr
3
Lorsque vous voulez apporter des modifications à un fichier MNU, utilisez le fichier custom.mnu. Vous
trouverez ce fichier au même emplacement que votre fichier MNU AutoCAD par défaut :
C:\Documents and Settings\<profil utilisateur>\Application Data\Autodesk\AutoCAD
2005\R16.1\fra\Support)
Utilisez custom.mnu pour :
•
•
•
Ajouter ou modifier des menus de défilement ("Pop"), comme les menus déroulants et les menus
contextuels, des raccourcis clavier, des barres d'outils et des info-bulles.
Affecter des commandes aux boutons de votre périphérique de pointage.
Afficher un texte d'aide sur la ligne d'état.
Les en-têtes de section contenus dans custom.mnu sont les suivants (vous pouvez en ajouter d'autres si
nécessaire) :
***MENUGROUP=CUSTOM
***TOOLBARS
***ACCELERATORS
***HELPSTRINGS
Fichier de menu - Menus de défilement
Les menus de défilement correspondent aux menus déroulants et aux menus contextuels (accessibles à
l'aide du bouton droit de la souris) disponibles dans AutoCAD. Chaque menu de défilement requiert un
numéro unique, que vous lui attribuez en fonction de son utilisation :
•
Pour les menus qui sont déroulés à partir de la barre de menus, utilisez un numéro compris entre
1 et 499.
•
Pour les menus contextuels (accessibles à l'aide du bouton droit de la souris), utilisez un numéro
compris entre 500 et 999.
L'exemple qui suit illustre la manière dont vous pouvez organiser des éléments de menu existants au sein
d'un menu déroulant consolidé de commandes fréquemment utilisées. Le nouveau fichier custom.mnu ne
contient pas au préalable d'en-tête de section de menu de défilement, étant donné que ce type de menu
doit posséder un numéro et que ce numéro doit être unique au sein du fichier.
Pour plus d'informations sur la création de menus de défilement, reportez-vous à la section "Création de
menus déroulants et de menus contextuels" du Guide de personnalisation.
Pour ajouter une section de menu de défilement dans custom.mnu
1. Ouvrez le fichier custom.mnu, situé dans C:\Documents and Settings\<profil utilisateur>\Application
Data\Autodesk\AutoCAD 2005\R16.1\fra\Support.
2. Dans le fichier custom.mnu, ajoutez l'en-tête de section suivant n'importe où après l'en-tête de section
***MENUGROUP=CUSTOM :
***POP1
3. Sur la ligne suivante, donnez un titre à votre menu personnalisé. Dans l'exemple suivant, vous créez le
titre de menu "Mon menu perso" :
ID_MyMenu
[&Mon menu perso]
www.autodesk.fr
4
4. Ajoutez des éléments de menu sur les lignes qui suivent le titre. Dans l'exemple suivant, vous copiez
des éléments de menu existants depuis acad.mnu vers custom.mnu. Vous ajoutez à "Mon menu
perso" les éléments Délimiter (et les éléments de sous-menu Image, Xréf et Fenêtre), Réassocier
cotes, Aire et Extraction d'attributs :
ID_Clip
[->&Délimiter]
ID_ImageClip
[&Image]^C^C_imageclip
ID_XrefClip
[&Xréf]^C^C_xclip
ID_VportClip
[<-&Fenêtre]^C^C_vpclip
[--]
ID_Dimreasso
[Réa&ssocier cotes]^C^C_dimreassociate
ID_Area
[&Aire]^C^C_area
ID_EAttExt
[E&xtraction d'attributs...]^C^C_eattext
5. Enregistrez votre travail.
6. Utilisez la commande CHARGMNU pour recharger custom.mnu et ajouter votre nouveau menu
déroulant à la barre de menus.
Pour ajouter une commande de menu déroulant ou contextuel à un menu existant (par exemple, pour
ajouter la commande ORBITE au menu contextuel par défaut, Pop501), copiez le menu dans
custom.mnu, puis faites vos modifications.
Pour ajouter un élément de menu personnalisé à un menu de défilement existant
1. Ouvrez les fichiers acad.mnu et custom.mnu, situés dans C:\Documents and Settings\<profil
utilisateur>\Application Data\Autodesk\AutoCAD 2005\R16.1\fra\Support.
2. Dans le fichier acad.mnu, copiez l'ensemble de la section correspondant au menu que vous voulez
modifier, puis collez la section Pop dans custom.mnu. Dans l'exemple suivant, le contenu de
***POP501 est copié dans custom.mnu :
***POP501
CMDEFAULT
[Menu contextuel pour le mode par défaut]
ID_CMNonLast [&Répéter %s]^C^C;
[--]
ID_Cutclip
[Co&uper]^C^C_cutclip
ID_Copyclip
[&Copier]^C^C_copyclip
ID_Copybase
[Copier avec point de &base]^C^C_copybase
ID_Pasteclip [Co&ller]^C^C_pasteclip
ID_Pastebloc [Coller en tant &que bloc]^C^C_pasteblock
ID_Pasteorig [Coller &vers les coordonnées d'origine]^C^C_pasteorig
[--]
ID_U
[&Annuler]^C^C_u
ID_Redo
[Ré&tablir]^C^C_mredo 1
www.autodesk.fr
5
ID_Pan
[&Panoramique]'_pan
ID_ZoomRealt [&Zoom]'_zoom ;
[--]
ID_Filter
[S&élection rapide...]^C^C_qselect
ID_TextFind
[R&echercher...]^C^C_find
ID_Preferenc [&Options...]^C^C_options
3. Ajoutez des commandes à la section ***POP501 dans custom.mnu.
Par exemple, sur la ligne située sous la commande ZOOM, entrez la syntaxe suivante pour ajouter la
commande ORBITE au menu contextuel :
[Orbite]’_orbit;
4. Si ce n'est déjà fait, en utilisant un éditeur de texte tel que le Bloc-notes, créez un fichier nommé
custom.mnl et enregistrez-le dans C:\Documents and Settings\<profil utilisateur>\Application
5. Dans custom.mnl, entrez la commande suivante sur une ligne distincte :
(menucmd "P501=CUSTOM.POP501")
Cette commande redirige le menu POP501 vers celui contenu dans custom.mnu, qui est utilisé à la
place de celui d'acad.mnu.
Dans AutoCAD, cliquez avec le bouton droit de la souris n'importe où dans un dessin pour constater
que la commande ORBITE a bien été ajoutée au menu contextuel, sous la commande ZOOM.
Les commandes AutoLISP qui prennent en charge des éléments de custom.mnu doivent toujours être
ajoutées dans custom.mnl et non dans un autre fichier AutoLISP, étant donné que custom.mnl est
chargé à chaque chargement de custom.mnu. L'exemple fourni à l'étape 5, qui redirige AutoCAD vers
le menu POP501 de custom.mnu à partir du menu POP501 du fichier acad.mnu, illustre l'utilisation
courante d'une commande AutoLISP pour la prise en charge d'un fichier de menu.
Fichier de menu - Menus auxiliaires et de boutons
Le périphérique de pointage du système Microsoft® Windows® utilise la section Aux du fichier MNU. Tous
les autres périphériques de pointage (par exemple, un curseur ou un stylet dans le cas d'une tablette à
numériser) utilisent la section des boutons. Les sections ***BUTTONSn et ***AUXn du fichier de menu
présentent le même format.
Vous pouvez ajouter des menus auxiliaires et de boutons dans custom.mnu, et les rediriger en insérant
une commande dans un fichier custom.mnl. L'exemple suivant montre comment remplacer le menu
POP0 par un menu POP0 personnalisé et comment faire en sorte que la combinaison Maj+bouton droit
active le nouveau menu POP0. Le nouveau menu POP0 constitue une version simplifiée du menu initial,
auquel est ajoutée une commande de repérage.
Remarque : si vous redirigez POP0, vous pouvez redéfinir les menus AUX1 à AUX4 dans custom.mnu.
Ceci en raison du fait que, dans acad.mnu, chaque menu AUX appelle POP0 et le redéfinit :
“$P0=SNAP $P0=*”
www.autodesk.fr
6
Il n'y a aucun qualificateur de groupe de menus sur SNAP, c'est donc la définition de **SNAP fournie par
acad.mnu qui est utilisée par défaut. Lorsque vous redéfinissez AUX1 à AUX4, vous pouvez modifier
$P0=SNAP $P0=* en $P0=CUSTOM.SNAP $P0=*.
Pour modifier les menus AUX1 et BUTTONS1
1. Ouvrez le fichier custom.mnu, situé dans C:\Documents and Settings\<profil utilisateur>\Application
2. Dans custom.mnu, ajoutez un en-tête de section de menu auxiliaire (Aux) et le texte requis n'importe
où après l'en-tête de section ***MENUGROUP=CUSTOM, comme dans l'exemple suivant :
***AUX2
// Maj + bouton
$P0=CUSTOM.SNAP $p0=*
$P0=CUSTOM.SNAP $p0=*
3. Dans custom.mnu, ajoutez un en-tête de section de menu d'accrochage (Snap) et le texte requis
n'importe où après l'en-tête de section ***MENUGROUP=CUSTOM. Dans cet exemple, vous ajoutez un
menu contextuel (clic avec le bouton droit de la souris) accessible lorsque vous exécutez la
commande LIGNE, appuyez sur Maj, puis cliquez avec le bouton droit.
***POP0
**SNAP
// Maj-bouton droit
-- menu d'accrochage du menu personnalisé
[Menu curseur &accrochage aux objets]
ID_Tracking
[Point de &repérage temporaire]_tt
[&Suivi]_track
ID_From
[&Depuis]_from
ID_MidTwoPts [Milieu entre &2 points]_m2p
ID_OsnapEndp [&Extrémité]_endp
ID_OsnapMidp [&Milieu]_mid
ID_OsnapCent [&Centre]_cen
ID_OsnapInte [&Intersection]_int
ID_OsnapAppa [Intersection &projetée]_appint
ID_OsnapPerp [&Perpendiculaire]_per
ID_OsnapInse [In&sertion]_ins
5. Si ce n'est déjà fait, en utilisant un éditeur de texte tel que le Bloc-notes, créez un fichier nommé
custom.mnl et enregistrez-le dans C:\Documents and Settings\<profil utilisateur>\Application
www.autodesk.fr
7
6. Dans custom.mnl, entrez la commande suivante sur une ligne distincte :
(menucmd "P501=CUSTOM.POP501")
8. Utilisez la commande CHARGMNU pour recharger custom.mnu (ce qui entraîne le rechargement
automatique de custom.mnl).
Pour afficher votre menu d'accrochage dans AutoCAD, tapez la commande LIGNE et créez des lignes.
Sans quitter la commande LIGNE, appuyez sur Maj, puis cliquez avec le bouton droit de la souris.
Barres d'outils et raccourcis clavier
Vous pouvez ajouter ou modifier des barres d'outils et des raccourcis clavier en modifiant le fichier
custom.mnu ou en utilisant la boîte de dialogue Personnaliser. Votre contenu personnalisé est alors
stocké dans custom.mns.
Pour ajouter du contenu personnalisé de type barre d'outils ou raccourci clavier dans custom.mnu,
utilisez la section ***TOOLBARS ou la section ***ACCELERATORS du fichier. Pour plus d'informations
sur l'ajout de barres d'outils et de raccourcis clavier au fichier custom.mnu, reportez-vous à la section
"Création de barres d'outils" ou à la section "Création de touches de raccourci" du Guide de
personnalisation.
Quand vous créez une nouvelle barre d'outils ou un nouveau raccourci clavier à l'aide de la boîte de
dialogue Personnaliser, assurez-vous que le groupe de menus CUSTOM (groupe par défaut) est
sélectionné.
Pour créer une barre d'outils, n'utilisez pas la méthode qui consiste à faire glisser une commande depuis
la boîte de dialogue Personnaliser vers un emplacement vide du dessin. Cette méthode stocke
l'information dans acad.mns et non à l'endroit où vous souhaitez l'enregistrer, à savoir dans custom.mns.
Utilisez plutôt la boîte de dialogue Nouvelle barre d'outils, dans laquelle vous pouvez sélectionner le
groupe de menus CUSTOM.
Ne modifiez pas directement une barre d'outils AutoCAD existante. Procédez en créant une nouvelle
barre d'outils dans le groupe de menus CUSTOM, copiez les boutons de la barre d'outils d'origine, puis
modifiez la nouvelle barre d'outils à votre convenance.
Pour créer de nouveaux raccourcis clavier à l'aide de la boîte de dialogue Personnaliser, utilisez l'onglet
Clavier pour associer des macros à des menus déroulants ou des barres d'outils. Les raccourcis clavier
que vous ajoutez via la boîte de dialogue Personnaliser sont chargés dans AutoCAD en dernier, et
remplacent donc les paramètres de clavier AutoCAD définis dans acad.mns.
Fichiers de types de lignes (LIN) et de motifs de hachures (PAT)
AutoCAD inclut les fichiers de définitions de types de lignes acad.lin et acadiso.lin et les fichiers de
définitions de motifs de hachures acad.pat et acadiso.pat. Dans AutoCAD 2005, nous vous
recommandons d'isoler vos personnalisations en créant vos propres fichiers LIN et PAT plutôt que
d'utiliser les fichiers LIN et PAT fournis avec AutoCAD. Vous pouvez migrer les fichiers LIN et PAT que
vous créez vers une nouvelle version (à l'aide de la boîte de dialogue Migrer les paramètres
personnalisés).
Pour créer un fichier LIN ou PAT
1. Dans un éditeur de texte tel que le Bloc-notes, créez un fichier LIN ou PAT, et enregistrez-le dans
C:\Documents and Settings\<profil utilisateur>\Application Data\Autodesk\AutoCAD
2005\R16.1\fra\Support.
www.autodesk.fr
8
2. Dans le fichier LIN ou PAT, ajoutez votre contenu personnalisé. Si vous ne savez pas comment ajouter
du contenu LIN ou PAT personnalisé, reportez-vous à la section "Types de ligne personnalisés" ou à
la section "Motifs de hachures personnalisés" du Guide de personnalisation.
Vous pouvez utiliser le bouton Charger du Gestionnaire des types de ligne pour charger vos fichiers
de type de ligne personnalisés. Pour utiliser vos motifs de hachures personnalisés, dans l'onglet
Hachures de la boîte de dialogue Hachures et remplissage de contour, cliquez sur le bouton […] en
regard de Motif et, dans l'onglet Personnalisation, sélectionnez le fichier PAT personnalisé à utiliser.
Etant donné qu'AutoCAD est désormais capable de migrer vos fichiers LIN et PAT personnalisés, vous
n'avez plus besoin d'utiliser les fichiers LIN et PAT d'AutoCAD pour enregistrer vos personnalisations.
Si, malgré tout, vous souhaitez continuer à utiliser les fichiers fournis par AutoCAD, utilisez la nouvelle
section utilisateur disponible à la fin de chacun de ces fichiers pour isoler vos personnalisations.
Désormais, vous pouvez automatiquement migrer les informations isolées vers une nouvelle version
(à l'aide de la boîte de dialogue Migrer les paramètres personnalisés).
Dans l'exemple suivant, un type de ligne personnalisé est ajouté à la section utilisateur disponible à la fin
du fichier acad.lin. (Les nouvelles sections utilisateur disponibles dans acadiso.lin, dans acad.pat et dans
acadiso.pat sont similaires.) Le type de ligne personnalisé ajouté au fichier est nommé
TIRETTIRETPOINT :
;;
Types de lignes définis par l'utilisateur
;;
;;
Ajoutez à cette section tous les types de lignes que vous définissez
;;
afin qu'ils soient correctement migrés lors de la
;;
mise à niveau vers une version ultérieure d'AutoCAD.
;;
définitions de types de lignes en double sont trouvées dans ce fichier, les définitions
;;
de la section Types de lignes définis par l'utilisateur auront la priorité
;;
sur les définitions figurant plus haut dans ce fichier.
Si des
;;
*TIRETTIRETPOINT,Tiret tiret point __ __ . __ __ . __ __ . __ __ . __ __ . __ __ .
A,0.5,<:hh>0.25,0,<:hh>0.25
Alias de commande (fichiers PGP)
AutoCAD ne charge qu'un seul fichier pour les alias de commande : acad.pgp. Si vous souhaitez créer ou
modifier des alias de commande, vous devez modifier ce fichier acad.pgp.
Pour accéder au fichier PGP, dans le menu Outils, cliquez sur Personnaliser > Modifier les fichiers
personnalisés > Paramètres de programme (acad.pgp).
Dans AutoCAD 2005, pour vous aider à isoler vos personnalisations dans le fichier acad.pgp, une
nouvelle section utilisateur a été ajoutée à la fin du fichier. Vous pouvez automatiquement migrer les
informations de cette section vers une nouvelle version (à l'aide de la boîte de dialogue Migrer les
paramètres personnalisés).
Les alias de commande définis dans la section utilisateur du fichier acad.pgp sont toujours utilisés en
priorité. Par conséquent, lorsque vous définissez un alias qui est déjà défini plus haut dans le fichier
PGP, vous n'avez pas besoin de supprimer l'ancien alias. L'alias de la section utilisateur sera
automatiquement utilisé à la place de l'ancien.
www.autodesk.fr
9
Routines AutoLISP
Lorsqu'une routine AutoLISP personnalisée est nécessaire pour la prise en charge de macros de menu
personnalisé, nommez le fichier AutoLISP en utilisant le même nom que son fichier de menu
correspondant. Le fichier AutoLISP est chargé en même temps que le fichier de menu. Dans
AutoCAD 2005, pour le fichier de menu partiel custom.mnu, nommez le fichier AutoLISP custom.mnl.
Lorsqu'une routine AutoLISP n'est pas utilisée pour prendre en charge des macros de menu
personnalisé, elle doit être ajoutée dans acad.lsp ou dans acadDoc.lsp. Ces deux fichiers ne sont pas
fournis avec AutoCAD, mais vous pouvez les créer et les ajouter n'importe où dans le chemin des fichiers
de support. Le fichier acad.lsp est automatiquement chargé au démarrage d'AutoCAD. Le fichier
acadDoc.lsp est chargé chaque fois que vous ouvrez un fichier dessin. Les fonctions AutoLISP du fichier
acadDoc.lsp sont réinitialisées lorsque le dessin s'ouvre.
Pour faciliter les opérations de migration, vous ne devez pas modifier les fichiers acad2005.lsp et
acadDoc2005.lsp fournis avec AutoCAD.
Travail en environnement mixte
Il se peut que vous ayez besoin d'utiliser plusieurs versions d'AutoCAD à la fois. Si tel est le cas, il est
important que vous protégiez vos fichiers PC3 et vos fichiers de menu de manière à ce qu'ils ne soient
pas mis à jour par mégarde par la nouvelle version.
Fichiers de configuration de traceur (PC3)
Les fichiers PC3 sont des fichiers de configuration de traceur. Ces fichiers sont compatibles avec les
versions ultérieures d'AutoCAD (compatibilité ascendante). En revanche, ils ne sont pas forcément
compatibles avec les versions antérieures d'AutoCAD. Un fichier PC3 enregistré dans AutoCAD 2004
peut être ouvert et utilisé dans AutoCAD 2005. Par contre, un fichier PC3 enregistré dans AutoCAD 2005
peut ne pas s'ouvrir correctement dans une version antérieure d'AutoCAD.
Par conséquent, nous vous recommandons de réaliser des copies distinctes de vos fichiers PC3 si vous
travaillez dans un environnement associant AutoCAD 2005 et des versions précédentes d'AutoCAD.
Fichiers de menu
Une fois enregistré dans AutoCAD 2005, un fichier de menu ne peut plus être chargé dans une version
antérieure d'AutoCAD. Par conséquent, nous vous conseillons de stocker vos fichiers de menu dans un
dossier qui ne figure pas dans le chemin de recherche d'AutoCAD. Les fichiers de menu sont enregistrés
avec leur chemin complet ; ils n'ont donc pas besoin de se trouver dans le chemin de recherche.
Lorsqu'un fichier de menu est chargé par plusieurs utilisateurs depuis un emplacement réseau, il est
particulièrement important de le protéger de cette façon, afin que les nouvelles versions installées
d'AutoCAD ne puissent pas trouver le fichier de menu dans le chemin de recherche et donc le mettre à
jour, ce qui rendrait le fichier de menu compilé illisible dans les versions antérieures d'AutoCAD.
Autodesk, Inc.
111 McInnis Parkway
San Rafael, CA 94903
USA
Autodesk [et d'autres produits] sont des marques ou des marques déposées d'Autodesk, Inc., aux Etats-Unis et dans d'autres pays. Tous les autres
noms de marques, noms de produits et marques déposées appartiennent à leurs propriétaires respectifs.
© 2003 Autodesk, Inc. Tous droits réservés.
www.autodesk.fr
10

Personnalisation d`AutoCAD pour faciliter la migration

Transcription

Documents pareils

AutoCAD Perfectionnement

autocad light

AUTOCAD LT – AUTOCAD 2D – AUTOCAD 3D – AUTODESK

interior designer / project manager for mac cosmetics

Initiation au dessin technique avec Autocad

Marc Lericolais Game Artist Civil Engineer

Bac Pro EDPI

Restaurant Menu de la St

Optimiser les dessins en 2D/3D filaire d`AutoCAD Dessiner

Autocad 2000i devient une plate-forme de
