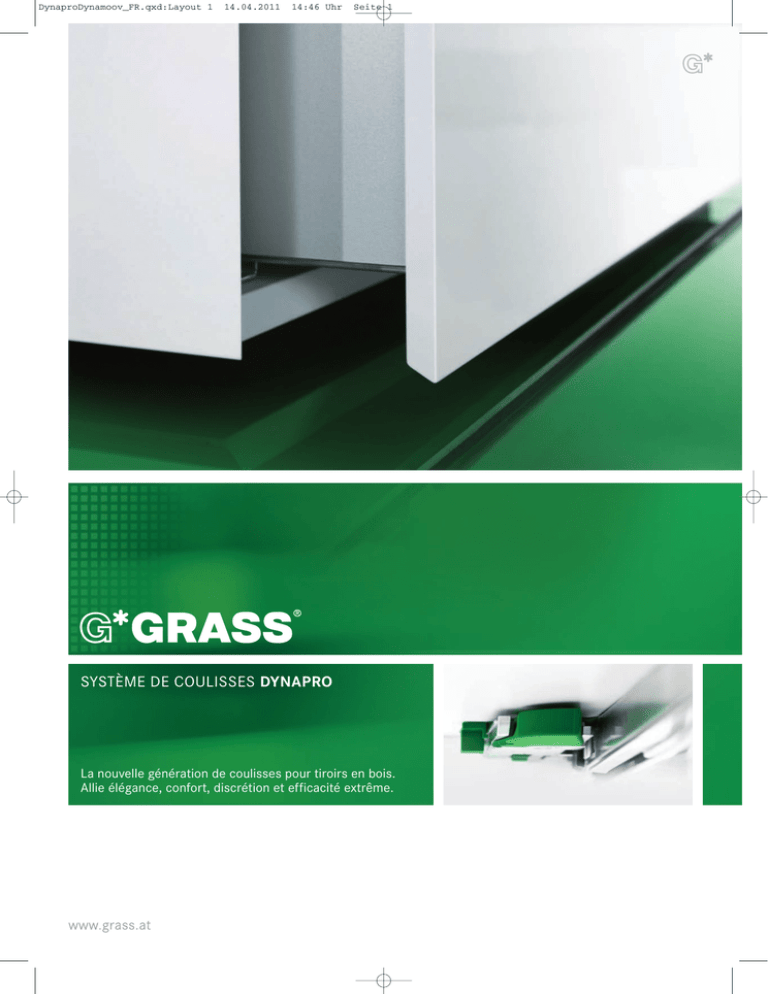

SYSTÈME DE COULISSES DYNAPRO
La nouvelle génération de coulisses pour tiroirs en bois.
Allie élégance, confort, discrétion et efficacité extrême.
14.04.2011
14:46 Uhr
Seite 2
Créer un produit innovant est une chose, réussir à
l’établir en est une autre. Perfectionner les innovations
avec succès, voilà en quoi consiste notre profession.
Dynapro en est le meilleur exemple.
Il suffit de tirer légèrement
pour ouvrir. Un vrai plaisir !
C’est à la force requise pour ouvrir un
tiroir que l’on reconnaît les systèmes
de fonctionnement techniquement au
point. Et, même sur ce point, Dynapro
présente des valeurs qui ont tout pour
convaincre. Lors de la fermeture, le système d’amortissement éprouvé Soft-Close
offre un confort de fermeture en douceur
et une excellente facilité d’utilisation.
2
14.04.2011
14:46 Uhr
Seite 3
Les meubles modernes sont synonymes d’espaces généreux et d'élégance dépouillée. Suivant cette tendance, Dynapro offre deux systèmes d’ouverture innovants : Tipmatic Plus
et Sensomatic.
La nouvelle liberté en termes de design.
Dynapro, la nouvelle génération de coulisses
pour les tiroirs en bois, allie intelligemment
caractéristiques fonctionnelles, excellence en
matière de glissement et confort d’utilisation :
de quoi offrir un maximum d’individualité.
L’individualité est le mot-clé de notre époque.
Dans presque chaque domaine de notre vie, les
produits spécialement adaptés aux besoins des
clients jouent un rôle particulier. Bien entendu,
il en est de même avec nos meubles. Les équipements d’ameublement ne doivent pas uniquement
répondre aux exigences esthétiques, ils doivent
avant tout convaincre par leurs fonctions intelligentes. Car les meubles modernes demandent
des fonctions ajustables au maximum pour être
à même de satisfaire les désirs multiples des
consommateurs.
Ce sont les ferrures qui contribuent en grande
partie à offrir cette variabilité, car elles permettent
aux designers de meubles de laisser libre cours à
leur créativité tout en offrant une qualité technique
haut de gamme. D’autant plus que les exigences
en termes de confort d’utilisation, de stabilité, de
fonctionnement silencieux et de sollicitation ne
cessent d’augmenter. Afin de pouvoir répondre à
ces nouvelles exigences GRASS a développé une
coulisse sous tiroir entièrement inédite jusqu’alors
dont les caractéristiques fonctionnelles et la technique innovante suscitent l’enthousiasme tant des
fabricants de meubles que des consommateurs.
3
14.04.2011
14:46 Uhr
Seite 4
Pour les exigences les plus élevées en
termes de confort d’utilisation, de stabilité,
de fonctionnement silencieux et de sollicitation : Dynapro, la nouvelle génération de
coulisses de GRASS, offre une variabilité
haut de gamme quant à la finition et la fonctionnalité des tiroirs en bois pour tous les
espaces d’habitation.
C’est le visible qui donne à une œuvre sa forme
et le non visible qui lui confère sa valeur.
[ Citation : Lao Tse ]
Équipement spécial pour un confort
de haut niveau.
Le fait que Dynapro offre réellement un maximum
de variabilité en termes de fonctionnalités est dû
à sa compatibilité avec tous les systèmes confort
GRASS. Soft-close, le système d’amortissement
dont le succès est prouvé, ferme les tiroirs Dynapro en douceur et en silence. Tipmatic Plus, le
système d’ouverture mécanique, permet de réaliser de grandes façades de tiroirs sans poignée
dont l’ouverture est déclenchée par ouverture
déclenchée au toucher, pendant que, grâce à Sensomatic, le système d’ouverture électromécanique, les tiroirs Dynapro s’ouvrent presque automatiquement. Combiné avec ces systèmes
d’ouverture et de fermeture hors du commun,
Dynapro garantit un confort d’utilisation extrême.
4
14.04.2011
14:46 Uhr
Seite 5
Invisible. Performant. Efficace.
Les nombreuses qualités hors du commun
font de Dynapro un système d’ouverture et de
fermeture hautement rentable pour l’avenir.
Possibilité de réglage 3D pour
des joints d’une esthétique parfaite : réglage en hauteur, réglage
latéral et réglage d’inclinaison
des façades de tiroirs.
Dynapro est le premier système de
coulisses sous tiroir au monde à disposer d’une possibilité de réglage
tridimensionnelle intégrée. Les positiones verticales et horizontales et
l’inclinaison du tiroir sont entièrement réglables. Ainsi, il est possible,
pour la première fois, de reporter
entièrement sur une coulisse sous
tiroir les possibilités de réglage 3D,
devenues standard depuis longtemps
dans les systèmes tiroirs à double
paroi tels que »Nova Pro« et »DWD
XP«. Les éléments de réglage fonctionnent sans outils, tiennent bien en
main et sont faciles à manipuler.
Autrement dit : il suffit de quelques
gestes pour obtenir une esthétique
de joints parfaite.
Mais le client final n’est pas le seul
à profiter des évolutions techniques.
C’est notamment pour les spécialistes de la transformation de meubles et les fabricants de meubles
industriels que Dynapro offre, outre
des qualités fonctionnelles excellentes, un grand potentiel
d’économie : grâce à la coulisse sous
tiroir à réglage tridimensionnel, la
production est en mesure de passer
des tiroirs à quatre faces aux tiroirs à
trois faces. Car Dynapro permet
l’ajustement de la façade des tiroirs
via les possibilités de réglage 3D.
La synchronisation implique un
fonctionnement silencieux sans
à-coup.
À la différence des systèmes usuels
de coulisses sous tiroir, Dynapro est la
seule ferrure au monde à disposer
d’une synchronisation. Ce mouvement
mécaniquement synchronisé des dif-
férentes coulisses garantit un confort
haut de gamme. Les glissières fonctionnent sans bruits gênants et sans
résistance, ce qui fait du système de
coulisses le dispositif idéal pour les
meubles d’habitation. Même en cas
de forte sollicitation, les excellentes
caractéristiques de glissement de
Dynapro restent inchangées. Le système supporte sans problème des
charges allant jusqu’à 60 kg. Des
galets en matiére synthetique résistants au frottement garantissent un
glissement doux et régulier.
Certificat de qualité
5
14.04.2011
14:46 Uhr
Seite 6
Deux systèmes d'ouverture
et de fermeture aux
caractéristiques particulières :
Dynapro et Dynamoov.
Grâce à leurs nombreuses caractéristiques particulières, les systèmes
de coulisses sous tiroir GRASS sont des systèmes d'ouverture et de
fermeture extrêmement efficaces et porteurs d'avenir. Car les glissières
de précision puissantes Dynapro et Dynamoov permettent de satisfaire
presque tous les désirs en matière de fonctionnalité, de confort et
d'aménagement.
EIGENSCHAFTEN
DYNAPRO DYNAMOOV
Capacité de charge 30 kg
Sortie totale pour un accès optimal
Synchronisation sans à-coups
Les meilleures caractéristiques de glissement existant
Réglage en hauteur
Réglage latéral
Réglage de l’inclinaison
Système d'amortissement Soft-close
Système de fermeture Self-close
Système d'ouverture Sensomatic
-
-
-
-
-
Système d'ouverture Tipmatic Plus
Système d'ouverture Tipmatic
-
Galet d'appui pour des joints homogènes
Forces de sortie les plus faibles que l'on trouve
Blocage automatique du tiroir
-
14.04.2011
14:47 Uhr
Seite 7
Dynapro
Index.
04
Information système
Dynapro
Dynamoov
SYSTÈME DE COULISSES DYNAMOOV
Sortie totale synchronisée avec réglage
en hauteur intégré, 30 kg de charge
Système d’organisation
et de tringles
03
Sortie totale synchronisée avec possibilité
de réglage tridimensionnelle intégrée,
charge 40 kg et 60 kg
SYSTÈME D’ORGANISATION ET DE TRINGLES
Dynapro FRA Index Punkt 4: Rangement, répartition,
équipement : des aides utiles pour l'organisation
de l'espace de rangement.
05
ACCESSOIRES ET AIDES AU MONTAGE
06
INFORMATIONS TECHNIQUES
Accessoires et
aides au montage
02
INFORMATION SYSTÈME
Informations
techniques
01
7
14.04.2011
14:47 Uhr
Seite 8
Dynapro sortie totale Soft-close 40 kg
Montage par clipsage avec amortissement Soft-close intégré.
•
•
•
•
•
•
Sortie totale synchronisée, 40 kg de charge (pour longueur 500)
Système d’amortissement Soft-close
Système de retour automatique Self-close sur demande
Blocage automatique en continu du tiroir lors du clipsage sur la glissière
Réglage en hauteur intégré, sans outillage +3,5 mm
Adaptateurs de réglage pour réglage latéral sans outillage ±1,5 mm et
réglage de l’inclinaison +4,0 mm
Sortie totale, 40 kg
Longueur nominale
Article N° Soft-close
250
F130116014204
270
F130116015204
300
F130116016204
320
F130116017204
350
F130116018204
380
F130116019204
400
F130116020204
420
F130116021204
450
F130116022204
480
F130116023204
500
F130116024204
520
F130116025204
550
F130116026204
U.C. 5
U.C. .5 = 5 jeux par carton
Articles avec Self-close sur demande
Kit de fixation AV et adaptateur AR de réglage
Article N°
(à commander séparément)
F134125074517
U.C. 1 / 50
U.C. 1/50 = 1 kit de fixations AV gauche/droit, 1 kit d’adaptateurs AR de réglage gauche/droit/ 50 sachets par carton
Tiroir à
quatre faces
Tiroir à
trois faces
Tiroir à l’anglaise
U.C. = Unité de conditionnement
Accessoires et aides au montage
Grass Ino(x)sys
Page 22
Systèmes de compartimentage
Page 26
Tringle tubulaire
Page 24
Page 28
8
Informations techniques
Page 30
Longueur nominale
14.04.2011
14:47 Uhr
Seite 9
Longueur du tiroir
Profond. montage mini
250
240
253
270
260
273
300
290
303
320
310
323
350
340
353
380
370
383
400
390
403
420
410
423
450
440
453
480
470
483
500
490
503
520
510
523
550
540
553
Tiroir
min. 7
min. 7
SKL = NL -10
min. 12
37
SKL = NL -10
37
MET = NL +3
16
min. 12
Position de fixation
Dynapro
MET = NL +21
Cotes de montage tiroir
10
+0
min. 7
max.16
min. 35
LWS = (LWK - 42) -1.5
min. LWS = 180
HV +3.5 mm
90
21
SV 1.5 mm
21
LWK
Position de fixation AR de l’adaptateur de réglage
Position de fixation des glissières du caisson
KV
18
9 23 9
7
10
40 kg
KV
12
10 32
et de tringles
19 23
min. 55
max.13
min.10
7.5
min. 37
10
Dynamoov
min. 53
90
37
28
32
28
37
min.35
NV + 4 mm
350 - 450
480 - 520
Informations
techniques
0
32
128
160
192
224
256
288
550
352
LWS = Largeur intérieure du tiroir
LWK = Largeur intérieure du caisson
MET = Profondeur minimum de montage
SKL = Longueur de tiroir
NL = Longueur nominale
HV = Réglage en hauteur
SV = Réglage latéral
NV = Réglage de l’inclinaison
TV = Réglage de la profondeur
KV = Chant avant de caisson
Accessoires et
aides au montage
15
250 - 320
4
MET = NL + 3
Toutes les dimensions sont indiquées en millimètres.
9
14.04.2011
14:47 Uhr
Seite 10
Dynapro sortie totale Soft-close 60 kg
Montage par clipsage avec amortissement
Soft-close intégré.
•
•
•
•
•
•
Sortie totale synchronisée, 60 kg de charge
(pour longueur 500)
Système de retour automatique Self-close sur demande
Blocage automatique en continu du tiroir lors du clipsage
sur la glissière
Adaptateur de réglage pour réglage latéral sans outillage
±1,5 mm et réglage de l’inclinaison +4,0 mm
Sortie totale Dynapro, 60 kg
Longueur nominale
450
F130116027204
500
F130116028204
520
F130116029204
550
F130116030204
580
F130116031204
600
F130116032204
650
F130116033204
700*
F130116034204
750*
F130116035204
U.C. 5
U.C. 5 = 5 jeux par carton
Articles avec Self-close sur demande
Kit de fixation AV et adaptateur AR de réglage
Article N°
F134125074517
U.C. 1 / 50
U.C. 1/50 = 1 kit de fixations AV gauche/droit, 1 kit d’adaptateurs AR de réglage gauche/droit/ 50 sachets par
carton
Tiroir à
quatre faces
Tiroir à
trois faces
Grass Ino(x)sys
Page 22
Page 26
Tringle tubulaire
Page 24
Page 28
10
Page 30
Longueur nominale
14.04.2011
14:47 Uhr
Seite 11
Longueur du tiroir
450
440
453
500
490
503
520
510
523
550
540
553
580
570
583
600
590
603
650
640
653
700
690
703
750
740
753
Tiroir
min. 12
min. 7
min. 7
SKL = NL -10
37
SKL = NL -10
37
MET = NL +3
16
min. 12
Dynapro
MET = NL +21
max.16
min. 7
10
+0
min. 35
LWS = (LWK - 42) -1.5
min. LWS = 180
HV +3.5 mm
90
21
21
SV 1.5 mm
LWK
Position de fixation AR de l’adaptateur de réglage
7
KV
18
9 23 9
10
12
10 32
et de tringles
19 23
min. 55
max.13
min.10
7.5
min. 37
10
Dynamoov
min. 53
90
60 kg
32
KV
37
28
10
min.35
450
NV + 4 mm
500 - 580
Accessoires et
aides au montage
15
28
37
0
32
224
256
288
352
384
700* - 750*
*50 kg
4
MET = NL + 3
11
Informations
techniques
600 - 650
14.04.2011
14:47 Uhr
Seite 12
Dynapro sortie totale Tipmatic Plus 40 kg
Montage par clipsage avec touche-lache Tipmatic Plus.
•
•
•
•
•
Éjection automatique Tipmatic Plus
Blocage automatique en continu du tiroir lors du clipsage sur la
glissière
Adaptateur de réglage pour réglage latéral sans outillage ±1,5 mm,
réglage de l’inclinaison +4,0 mm et réglage de jeu de façade
±1,5 mm (réglage usine 4,5 mm)
Longueur nominale
Article N° Tipmatic Plus
250
F130116036204
270
F130116037204
300
F130116038204
320
F130116039204
350
F130116040204
380
F130116041204
400
F130116042204
420
F130116043204
450
F130116044204
480
F130116045204
500
F130116046204
520
F130116047204
550
F130116048204
U.C. 5
Kit de fixations AV, adaptateur AR de réglage, Kit Tipmatic Plus
Artikel-Nr.
F134125076504
U.C. 1 / 5
U.C. 1/5 = 1 kit de fixations AV gauche/droit, 1 kit d’adaptateurs AR de réglage Tipmatic Plus gauche/droit,
1 kit de verrouillage gauche/droit, 2 leviers d’assemblage / 5 sachets par carton
Tiroir à
quatre faces
Tiroir à
trois faces
Barre de synchronisation
Article N°
6430.1070.5
U.C. 10
U.C. 10 = 10 pcs.
Grass Ino(x)sys
Page 22
Page 26
Tringle tubulaire
Page 24
Page 28
12
Page 30
Seite 13
Longueur du tiroir
250
240
275
270
260
295
300
290
325
320
310
345
350
340
375
380
370
405
400
390
425
Tiroir
4.5 ±1.5
410
445
450
440
475
480
470
505
500
490
525
520
510
545
550
540
575
37
4.5 ±1.5
max.19
SKL = NL - 10 ±0.5
27
MET= NL + 52
37
420
SKL = NL - 10 ±0.5
min. 12
14:47 Uhr
min. 7
Longueur nominale
14.04.2011
MET = NL + 25
Dynapro
min. 35
31
min. 7
max. 16
LWS = (LWK - 42) +0
-1.5
min. LWS = 180
HV +3.5 mm
max. 13
min. 10
min. 37
7.5
21
21
19 23
Dynamoov
min. 60
90
10
90
LWK
Position de fixation Tipmatic Plus
40 kg
KV
42
NL + 15.5
10
37
28
12
7
46.5
KV
18
9 23 9
250 - 320
32
15
350 - 380
min. 35
46.0
NL + 15.5
NV + 4 mm
400 - 450
Position de fixation unité de verrouillage
NL + 15.5
46.0
21
21
Accessoires et
aides au montage
34
46.5
NL + 15.5
28
37
et de tringles
SV ±1.5 mm
min. 55
32
NL + 15.5
Informations
techniques
46.0
32
46
480 - 520
0
32
128
160
192
224
256
288
352
550
4
4
MET = NL + 25
13
14.04.2011
14:47 Uhr
Seite 14
Dynapro sortie totale Tipmatic Plus 60 kg
Montage par clipsage avec dispositif d’éjection Tipmatic Plus.
•
•
•
•
•
Éjection automatique Tipmatic Plus
Blocage automatique en continu du tiroir lors du clipsage sur la
glissière
Adaptateur de réglage pour réglage latéral sans outillage
±1,5 mm, réglage de l’inclinaison +4,0 mm et réglage de jeu de
façade ±1,5 mm (réglage usine 4,5 mm)
Longueur nominale
Article N° Tipmatic Plus
450
F130116049204
500
F130116050204
520
F130116051204
550
F130116052204
580
F130116053204
600
F130116054204
650
F130116055204
U.C. 5
Kit de fixations AV, adaptateur AR de réglage, Kit Tipmatic Plus
Article N°
F134125076504
U.C. 1 / 5
U.C. 1/5 = 1 kit fixation AV gauche/droit, 1 kit d’adaptateurs de réglage Tipmatic Plus gauche/droit,
1 kit de verrouillage gauche/droit, 2 leviers d’assemblage / 5 sachets par carton
Tiroir à
quatre faces
Tiroir à
trois faces
Barre de synchronisation
Article N°
6430.1070.5
VPE 10
U.C. 10 = 10 pcs.
Grass Ino(x)sys
Page 22
Page 26
Tringle tubulaire
Page 24
Page 28
14
Page 30
14:47 Uhr
Seite 15
Longueur du tiroir
450
440
475
500
490
525
520
510
545
550
540
575
580
570
605
600
590
625
650
640
675
Tiroir
min. 7
Longueur nominale
14.04.2011
4.5 ±1.5
SKL = NL - 10 ±0.5
min. 12
37
4.5 ±1.5
max.19
SKL = NL - 10 ±0.5
27
MET= NL + 52
37
MET = NL + 25
min. 35
LWS = (LWK - 42) +0
-1.5
min. LWS = 180
max. 16
min. 7
31
Dynapro
7.5
max. 13
min. 10
min. 37
10
90
21
19 23
21
LWK
SV ±1.5 mm
min. 55
Dynamoov
min. 60
HV +3.5 mm
90
Position de fixation Tipmatic Plus
KV
18
9 23 9
et de tringles
42
10
12
7
32
37
15
34
60 kg
KV
28
37
28
NL + 15.5
NV + 4 mm
450
Position de fixation unité de verrouillage
NL + 15.5
46.0
21
21
32
NL + 15.5
45.5
32
46
500 - 580
Accessoires et
aides au montage
46.0
10
min. 35
600 - 650
Informations
techniques
0
32
224
256
288
352
LWK = Largeur intérieure du caisson TV = Réglage de la profondeur
384
4
4
MET = NL + 25
15
14.04.2011
14:48 Uhr
Seite 16
Dynamoov sortie totale Soft-close 30 kg
Montage par clipsage avec amortissement
Soft-close intégré.
•
•
Blocage automatique en continu du tiroir lors du
clipsage sur la glissière
•
•
Sortie totale Dynamoov, 30 kg
Longueur nominale
270
F130101101204
300
F130101102204
350
F130101104204
400
F130101106204
450
F130101108204
500
F130101110204
550
F130101112204
U.C. 5
U.C 5 = 5 jeux par carton
Kit de fixation AV de réglage
Article N°
F134101126517
U.C. 5/ 50
U.C 5/50 = 5 kits d'accoupplements à enclenchement (g/d) par sachet plastique / 50 kits par carton
Tiroir à
quatre faces
Tiroir à
trois faces
Grass Ino(x)sys
Page 22
Page 26
Tringle tubulaire
Page 24
Page 28
16
Page 30
14:48 Uhr
Seite 17
Longueur du tiroir
270
260
273
300
290
303
350
340
353
400
390
403
450
440
453
500
490
503
550
540
553
Tiroir
SKL = NL - 10
min.7
Longueur nominale
14.04.2011
37
min. 12
SKL = NL -10
37
16
min.12
MET = NL + 3
Dynapro
MET = NL + 21
+0
min. 7
min. 35
47.5
Dynamoov
HV +3.5 mm
max.13
min.10
7.5
min. 37
10
21
19 23
Perçage paroi arrière
et de tringles
LWK
min. 47.5
KV
18
9 23 9
Préperçage nécessaire Ø 5
10
12
11
7
Ø 6 x 10
KV
37
28
30 kg
28
37
min.35
270 - 300
350 - 450
500
Accessoires et
aides au montage
47.5
LWS = (LWK - 42) -1.5
min. LWS = 95
max.16
Informations
techniques
0
32
160
128
224
192
256
288
352
550
4
MET = NL + 3
17
14.04.2011
14:48 Uhr
Seite 18
Dynamoov sortie totale Self-close 30 kg
Montage par clipsage avec système de fermeture Self-close.
•
•
Système de fermeture Self-close
•
•
Longueur nominale
Article N° Self-close
270
F130101161204
300
F130101162204
350
F130101164204
400
F130101166204
450
F130101168204
500
F130101170204
550
F130101172204
U.C. 5
Article N°
F134101126517
U.C. 5/ 50
Tiroir à
quatre faces
Tiroir à
trois faces
Grass Ino(x)sys
Page 22
Page 26
Tringle tubulaire
Page 24
Page 28
18
Page 30
14:48 Uhr
Seite 19
Longueur du tiroir
270
260
273
300
290
303
350
340
353
400
390
403
450
440
453
500
490
503
550
540
553
Tiroir
SKL = NL - 10
min.7
Longueur nominale
14.04.2011
37
min. 12
SKL = NL -10
37
16
min.12
MET = NL + 3
Dynapro
MET = NL + 21
+0
min. 7
min. 35
47.5
Dynamoov
HV +3.5 mm
max.13
min.10
7.5
min. 37
10
21
19 23
et de tringles
LWK
min. 47.5
KV
18
9 23 9
10
12
11
7
Ø 6 x 10
KV
37
28
30 kg
28
37
min.35
270 - 300
350 - 450
500
Accessoires et
aides au montage
47.5
LWS = (LWK - 42) -1.5
min. LWS = 95
max.16
Informations
techniques
0
32
160
128
224
192
256
288
352
550
4
MET = NL + 3
19
14.04.2011
14:48 Uhr
Seite 20
Dynamoov sortie totale Tipmatic 60 kg
Montage par clipsage avec touche-lache Tipmatic.
•
•
Avec système d'ouverture Tipmatic
Réglage du jeu de façade sans outillage ± 2 mm
(Réglage usine du eu de façade 4,5 mm)
•
•
•
Longueur nominale
Article N° Tipmatic
270
F130101114204
300
F130101115204
350
F130101117204
400
F130101119204
450
F130101121204
500
F130101123204
550
F130101125204
U.C. 5
Article N°
F134101126517
U.C. 5/ 50
Tiroir à
quatre faces
Tiroir à
trois faces
Grass Ino(x)sys
Page 22
Page 26
Tringle tubulaire
Page 24
Page 28
20
Page 30
Seite 21
Longueur du tiroir
270
260
273
300
290
303
350
340
353
400
390
403
450
440
453
500
490
503
550
540
553
Tiroir
SKL = NL - 10
min. 12
4.5 ±2.0
4.5 ±2.0
37
SKL = NL -10
16
37
14:48 Uhr
min. 7
Longueur nominale
14.04.2011
min. 7
min. 12
MET = NL + 3
Dynapro
MET = NL + 30
+0
min. 7
min. 35
47.5
Dynamoov
HV +3.5 mm
max.13
min.10
7.5
min. 37
10
21
19 23
et de tringles
LWK
min. 47.5
KV
18
9 23 9
10
12
11
7
Ø 6 x 10
KV
37
28
30 kg
28
37
min.35
270 - 300
350 - 450
500
Accessoires et
aides au montage
47.5
LWS = (LWK - 42) -1.5
min. LWS = 95
max.16
Informations
techniques
0
32
160
128
224
192
256
288
352
550
4
MET = NL + 3
21
14.04.2011
14:48 Uhr
Seite 22
Grass Ino(x)sys
Le système de compartimentage modulaire pour tiroirs en bois.
Plus d’ordre. Grâce à Ino(x)sys.
Pour un rangement ordonné, pratique, et de plus, extrêmement polyvalent. Les
bacs Ino(x)sys de forme esthétique et adaptés au lave-vaisselle offrent des solutions intelligentes pour des nombreuses utilisations et facilitent le quotidien.
•
•
•
•
Utilisation à titre de range-couverts et de tiroirs pour petits ustensiles
Bacs en inox haut de gamme
Système parfaitement adapté pour une utiliisation idéale
des espaces de rangement
Bacs en inox adaptés au lave-vaisselle
Grass Ino(x)sys B3 à partir d’une largeur de caisson de 400
Longueur nominale
500
Article N°
66516-01
U.C. 1
U.C. 1 = 1 kit
Grass Ino(x)sys B4 à partir d’une largeur de caisson de 500
Longueur nominale
500
Article N°
66517-01
U.C. 1
U.C. 1 = 1 kit
Tringle tubulaire
Page 24
Page 26
22
Page 28
Page 30
14.04.2011
14:48 Uhr
Seite 23
À partir d’une largeur extérieure de caisson de 400 mm
À partir d’une largeur extérieure de caisson de 500 mm
379,4
288,9
17,4
90,5
90,5
90,5
90,5
90,5
17,4
min. 66
90,5
m in . 6 6
90,5
Schéma coté Ino(x)sys B4
Schéma coté Ino(x)sys B3
+0
-1,5
Largueur intérieure du tiroir = KIL-42
Largueur intérieure du meuble (KIL)
+0
- 1,5
Dynapro
Largueur intérieure du tiroir = KIL-42
Largueur intérieure du meuble (KIL)
Larg
ueu
Accessoires et
aides au montage
r
Traverse :
fixation
Enlever les deux pièces
de fixation, puis le profil
en alu.
profile-alu
Piéce de
compensation
fixation
Ino(x)sys type B3 et B4
Traverse
Longueur du profil-alu =
profondeur intérieure du tiroir - 87 mm
Informations
techniques
r
eu
iss
a
ép
Ino(x)sys type B4
Utilisation :
à partir d’une largeur extérieure de caisson de 500 mm, longueur
nominale Dynapro 500 mm
Épaisseur de la pièce de compensation = profondeur intérieure
du tiroir - 453 mm
Largeur de la pièce de compensation = 362 mm
Hauteur de la pièce de compensation = 65 mm
et de tringles
Ino(x)sys type B3
Utilisation :
à partir d’une largeur extérieure de caisson de 400 mm,
longueur nominale Dynapro 500 mm
Épaisseur de la pièce de compensation = profondeur intérieure
du tiroir - 453 mm
Largeur de la pièce de compensation = 271,5 mm
Hauteur de la pièce de compensation = 65 mm
Dynamoov
Pièce de compensation : la pièce de compensation est fabriquée en bois suivant les dimensions des tiroirs.
Pour le calcul de l’épaisseur de la pièce de compensation, on applique les formules suivantes :
23
14.04.2011
14:48 Uhr
Seite 24
Organisation pour tiroirs en bois.
•
•
•
•
Utilisation optimale de l’espace de rangement pour tiroirs
en bois hauts
Montage sans outil
Éléments réglables pour compartimentage individuel
Séparateurs en aluminium faciles à couper à longueur
Magic
Magic Mini
Mini Sidewing
Sidewing
Article N° gris clair
12650
U.C. 4 pièces
Kit de séparation Magic Classic
Largeur de caisson en mm
Article N° alu métallique
600
12700.495.17
1200
12700.1095.17
U.C. 1/25
U.C. 1/25 = 1 kit par sachet plastique / 25 kits par carton
Kit de séparation Magic
600 mm
1200 mm
1 kit pour une largeur de caisson de 600 mm comprend :
2 séparateurs longitudinaux 462 mm
2 séparateurs transversaux 495 mm
4 attaches d’intersection
1 kit pour une largeur de caisson de 1200 mm comprend :
3 séparateurs longitudinaux 462 mm
2 séparateurs transversaux 1095 mm
6 attaches d’intersection
Tringle tubulaire
Page 24
Page 26
24
Page 28
Page 30
14.04.2011
14:48 Uhr
Seite 25
Cotes de montage Magic Mini Side Wing
40
12
38
32
120
Dynapro
32
X
et de tringles
Dynamoov
Y
Séparateur transversal
Y = Longueur intérieure du tiroir -14 mm
Accessoires et
aides au montage
Séparateur longitudinal
X = Largeur intérieure du tiroir - 41 mm
Largueur intérieure
X
Informations
techniques
Y
Longueur intérieurs
25
14.04.2011
14:48 Uhr
Seite 26
Fils ronds nickelés
Organisation pour tiroirs en bois.
•
Fils rounds nickelés avisser
•
Pour tiroirs bois Dynapro avec fils ronds
Fixations de tringle arrière au design esthétique,
idéal pour tiroirs en bois haut de gamme
•
Kit de fils ronds à visser
Longueur nominale (LN)
Article N°, nickelé
450
13050.450.15
500
13050.500.15
550
13050.550.15
U.C./Unité de conditionnement
U.C. 1/25
U.C. 1/25 = 1 kit par sachet plastique / 25 kits par carton
1 kit comprend : 1 tringle, nickelée gauche, 1 tringle, nickelée droite y compris caches,
2 fixations frontales de tringles à visser
Autres longueurs sur demande.
Grass Ino(x)sys
Page 22
Tringle tubulaire
Page 24
26
Page 28
Page 30
14.04.2011
14:48 Uhr
Seite 27
min.8
+0
LWS = (LWK - 42) -1.5
+0
LWS = (LWK - 42) -1.5
16 10
32
16 10
7
X
X
10
Fixation AR des fils ronds Dynamoov
Fixation AR des fils ronds Dynapro
min.8
32
7
Dynapro
11
15
Ø 6 x10
NV +4 mm
Dynamoov
max. 13
min.10
min.35
max. 13
min.10
min.35
Fixation AV des fils ronds Dynapro
21
21
Informations
techniques
LWK
Accessoires et
aides au montage
min.53
max.13
min.10
min.37
max.13
min.10
21
LWK
10
min. 53
10
min. 37
21
X
max.16
X
max.16
min.14
LWS + 14
LWK = (LWS - 42) +0-1,5
min.14
LWS + 14
LWK = (LWS - 42) +0-1,5
et de tringles
Fixation AV des fils ronds Dynamoov
27
14.04.2011
14:48 Uhr
Seite 28
Pour Dynapro et Dynamoov.
Gabarit de perçage pour tiroir (Dynapro et Dynamoov)
Article N°
F146109874299
U.C. 1 pièce
Gabarit de perçage pour glissière de caisson (Dynapro et Dynamoov)
Article N°
F146109873299
U.C. 1 pièce
Gabarit de perçage pour unité de verrouillage Dynapro Tipmatic Plus
Article N°
F146109875299
U.C. 1 pièce
Grass Ino(x)sys
Page 22
Tringle tubulaire
Page 24
28
Page 26
Page 30
14.04.2011
14:48 Uhr
Seite 29
Eurovis, nickelée
Ø8
Article N° Ø 6 x 14,5 mm
(cruciforme Pozidrive Nr. 2)
83546-45
14,5
Acier nickelé, à visser
U.C. 1000 pièces
Ø6
Le foret à centrer Grass sert au perçage
Dynapro
Mèche de centrage Ø 2,5 mm
Article N°
Foret à centrer
35692
agglomérés Ø 3,5 mm
Foret de rechange
90561
Dynamoov
préliminaire pour vis à tête conique pour
Sert au perçage préliminaire pour eurovis
et de tringles
Mèche avec collier réglable Ø 5 mm pour eurovis
Article N°
92594
Accessoires et
aides au montage
Foret pour eurovis
Tournevis cruciforme
Tournevis cruciforme Grass pour charnières
Article N°
Tournevis cruciforme
10256-00
Informations
techniques
et glissières (Pozidrive Nr. 2)
29
14.04.2011
14:48 Uhr
Seite 30
pour Dynapro et Dynamoov.
Insertion du tiroir Dynapro et Dynamoov
Placer le tiroir sur les glissières Dynapro
déployées et l’emboîter jusqu’à ce qu’il s’enclenche de manière audible
Déboîtement du tiroir
Dynapro
Dynamoov
Ouvrir entièrement le tiroir,
actionner le levier de l’accouplement à enclenchement et
retirer le tiroir de la glissière.
Réglage du jeu de façade Dynapro Tipmatic Plus
Réglage du jeu de façade
4,5 (± 1,5)
C’est du réglage du jeu de façade
(réglage usine 4,5 mm) que dépend
la sécurité d’ouverture et de fermeture
du tiroir.
+
La profondeur est réglable des deux
côtés (2 clics = env. 1 mm)
Remarque
Fixation des coulisses du caisson :
Les vis sont recommandées à titre indicatif.
C’est à l’entreprise chargée du montage qu’il incombe de veiller à ce que les supports de fixation soient suffisants.
30
14.04.2011
14:48 Uhr
Dynapro
Réglage latéral (maxi. ±1,5 mm)
Dynapro
Dynamoov
Dynamoov
Dynapro
Réglage en hauteur (maxu. +3,5 mm)
Seite 31
1 Déplacer les deux molettes dans le même sens
2 Enlever le tiroir
et de tringles
3 Insérer le tiroir
Dynapro Soft-close
Accessoires et
aides au montage
Dynapro Tipmatic Plus
Informations
techniques
Réglage de l’inclinaison (maxi. + 4,0 mm)
31
14.04.2011
14:49 Uhr
Seite 32
F147100523000 – 02|2011 – 1.000 (FRA) – GRASS Publicité – Sous réserve de modifications, de coquilles et d’erreurs d’impression
Grass GmbH
Systèmes d’ouverture et de fermeture
Grass Platz 1
A 6973 Höchst, Autriche
Téléphone +43 (0) 5578 701-0
Télécopie +43 (0) 5578 701-59
E-mail
[email protected]
www.grass.at

système de coulisses dynapro

Transcription

Documents pareils

Dossiers/chemises/pochettes/trieurs suspendus, Esselte 29528

Liste des pieces K380 MUE

CASH BASES

notice d`utilisation de l`oscilloscope « hameg

2 cadres bois litho ( oiseaux).

Voir tous les meubles de cette collection ()

PDF

OPERATEUR REGLEUR PRESSE AUTOMATIQUE Missions
