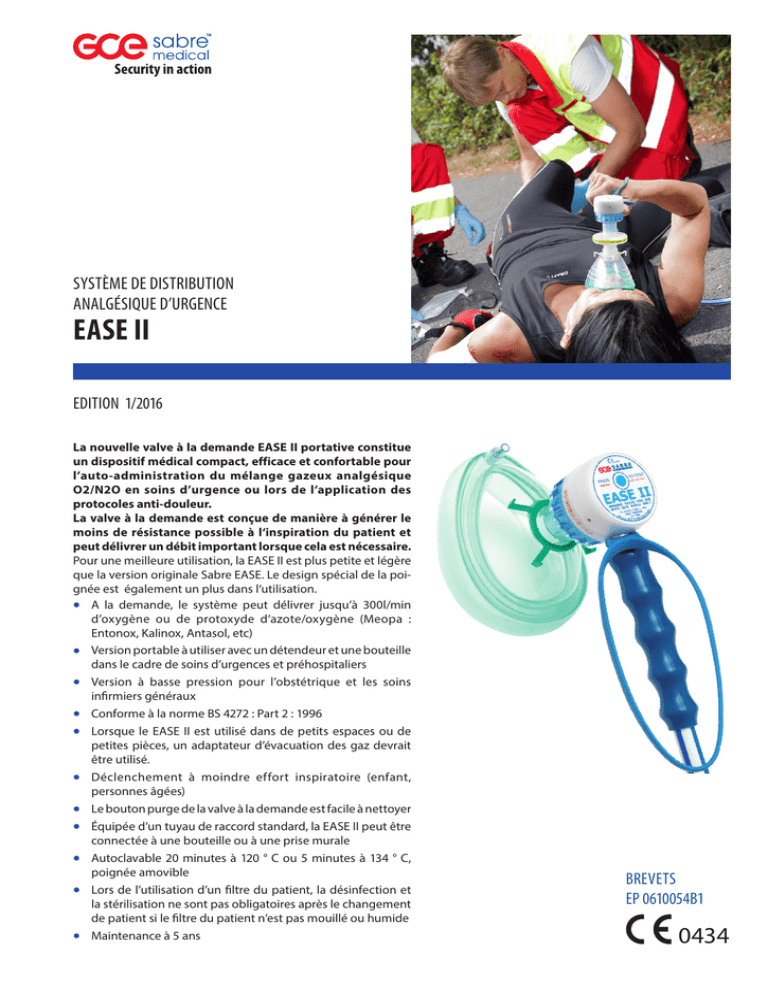

SYSTÈME DE DISTRIBUTION
ANALGÉSIQUE D’URGENCE
EASE II
EDITION 1/2016
La nouvelle valve à la demande EASE II portative constitue
un dispositif médical compact, efficace et confortable pour
l’auto-administration du mélange gazeux analgésique
O2/N2O en soins d’urgence ou lors de l’application des
protocoles anti-douleur.
La valve à la demande est conçue de manière à générer le
moins de résistance possible à l‘inspiration du patient et
peut délivrer un débit important lorsque cela est nécessaire.
Pour une meilleure utilisation, la EASE II est plus petite et légère
que la version originale Sabre EASE. Le design spécial de la poignée est également un plus dans l‘utilisation.
A la demande, le système peut délivrer jusqu’à 300l/min
d’oxygène ou de protoxyde d’azote/oxygène (Meopa :
Entonox, Kalinox, Antasol, etc)
Version portable à utiliser avec un détendeur et une bouteille
dans le cadre de soins d’urgences et préhospitaliers
Version à basse pression pour l’obstétrique et les soins
infirmiers généraux
Conforme à la norme BS 4272 : Part 2 : 1996
Lorsque le EASE II est utilisé dans de petits espaces ou de
petites pièces, un adaptateur d’évacuation des gaz devrait
être utilisé.
D éclenchement à moindre effort inspiratoire (enfant,
personnes âgées)
Le bouton purge de la valve à la demande est facile à nettoyer
Équipée d’un tuyau de raccord standard, la EASE II peut être
connectée à une bouteille ou à une prise murale
Autoclavable 20 minutes à 120 ° C ou 5 minutes à 134 ° C,
poignée amovible
Lors de l’utilisation d’un filtre du patient, la désinfection et
la stérilisation ne sont pas obligatoires après le changement
de patient si le filtre du patient n’est pas mouillé ou humide
Maintenance à 5 ans
•
•
•
•
•
•
•
•
•
•
•
BREVETS
EP 0610054B1
0434
EASE II
EASE II
DONNEES TECHNIQUES
EASE II est un dispositif médical permettant de délivrer de l‘oxyde d‘azote/oxygène ou
de l‘oxygène, à la demande. Il peut être utilisé en version portable ou en version basse
pression. La EASE II est conçu pour soulager au maximum la douleur du patient dans
les soins d‘urgence, lors de soins plus généraux ou les soins obstétriques.
Conforme à la norme BS4272 : partie 2 : 1996, la valve à la demande est conçue de
façon à diminuer au maximum l‘effort inspiratoire du patient et peut délivrer de forts
débits jusqu‘à 300l/min. La valve contient une membrane d‘expiration et une valve
anti-contamination.
La EASE II peut être démontée et nettoyée avant d‘être réutilisée.
VALVE A LA DEMANDE
OPTIONS
La gamme EASE Sabre est conçue de façon à permettre au patient de définir leurs
exigences personnelles de bouteille, chariot et autres accessoires.
Référence
Type
Group Co. Désignation
0715300 O2/N20 UK 0715301 O2/N20 UK 0715302 O2/N20 UK 0715303 O2 UK 0715306 O2/N20 SE 0715310O2 SE 0715311O2 DE 0715312O2 DE 0715313O2 DE 0715314O2 DE 0715305 O2/N20 FR 0715315O2/N20 FR 0715316O2/N20 FR 0715317O2/N20
FR
0715318O2
CZ
0715320O2
FR
EASE II, 3m de flexible, embout BSI
EASE II, 3m de flexible, corps laiton
EASE II, 3m de flexible, corps aluminium
EASE II, 2m de flexible, corps laiton
EASE II, 3m de flexible, embout SS
EASE II, 3m de flexible, embout SS
EASE II, 1.5m de flexible (blanc),
embout DIN 120
EASE II, 1.5m de flexible (noir),
embout DIN 120
EASE II, 1.5m de flexible spiral (blanc),
embout DIN 120
EASE II, 1.5m de flexible spiral (noir),
embout DIN 120
EASE II, 3m de flexible, embout NF 90
EASE II, 3m de flexible, embout NF 90
EASE II, 3m de flexible, embout NF 120
EASE II, 3m de flexible, embout O-N
EASE II, 3m de flexible, embout CZ
EASE II, 3m de flexible, embout 90NF
Gaz: N 2O/O2 , O2
Matériaux:
Polycarbonate, silicone, acier
inoxydable
Dimensions:
50 × 50 × 63 mm
Poids:
0,085 kg
Pression d’alimentation: 2.8 à 7 bar
avec débit > 200l/min
Résistance inspiratoire
(à 2.8 bar en entrée):
Déclenchement 0.15-0.2 kPa
-0.2 kPa à 10l/min
-0.7 kPa à 200l/min
Résistance expiratoire: Déclenchement à 0.35 kPa,
120l/min
Température
de fonctionnement:
-20°C à 60°C
pour de l’oxygène
+5°C à +40°C à 50/50
pour du N²O/O²
Température de stockage:- 30°C à +60°C
FLEXIBLE
Raccord:
Pression
de déclenchement:
Pression d’éclatement:
Matériaux:
Poids:
Fabricant:
Standard national
7 bar
44 bar
PVC antistatique suivant
ISO 5359
0.5kg (3m de long)
GCE, s.r.o, Žižkova 381,
583 81 Chotěboř, CZ
1024103
1032937 1035575P
9462560
1023364
1024417 1032622P
850500P
Dans une boîte hermétique
Embout buccal à usage unique (lot de 5)
Filtre (lot de 5)
Masque réutilisable de taille universelle (lot de 5)
Thermomètre pour bouteille N2O/O2
Sac bouteille bleu
Masque pour adulte jetable (lot de 5)
Evacuateur de gaz expirés
GCE S.A.S
B.P 40110 - 70, rue du Puits Charles
La Charité sur Loire Cedex, F-58403, FRANCE
Tel. +33 386 69 46 00, Fax. + 33 3 86 70 09 81
E-mail: [email protected]
www.gcegroup.com
Art. Nr. 735100000831. Edition 1/2016. Modifications sont sujettes à modification sans préavis. 26072016hz© 2016
ACCESSOIRES EASE II
RéférenceDésignation
