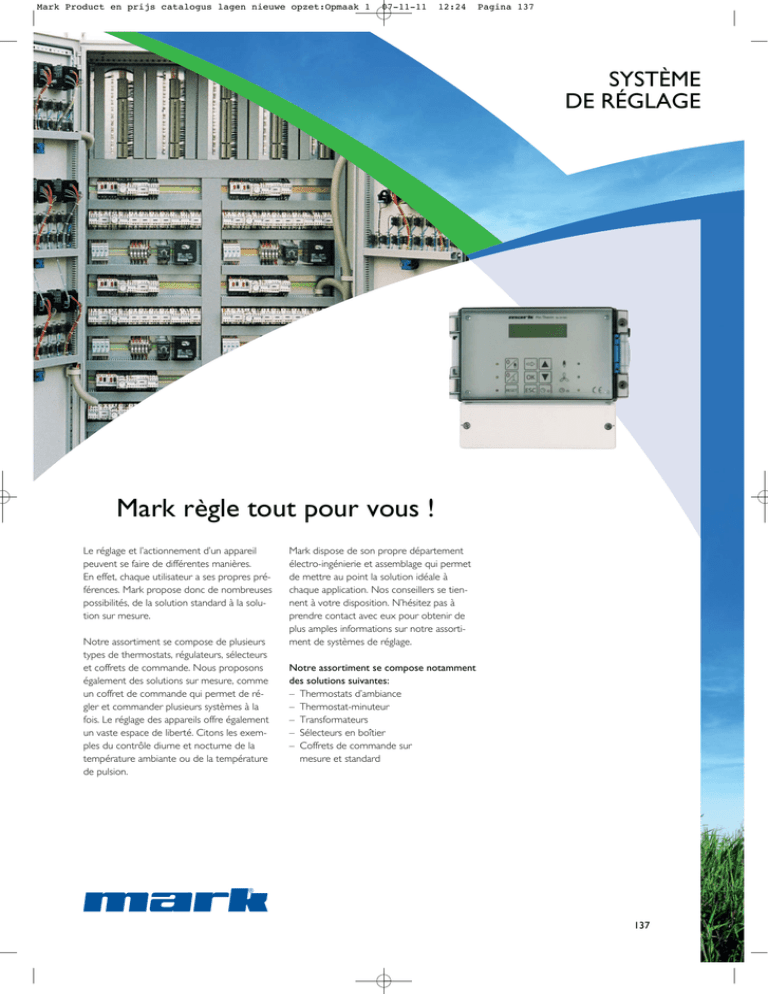

SYSTÈME
DE RÉGLAGE
Mark règle tout pour vous !
Le réglage et l’actionnement d’un appareil
peuvent se faire de différentes manières.
En effet, chaque utilisateur a ses propres préférences. Mark propose donc de nombreuses
possibilités, de la solution standard à la solution sur mesure.
Notre assortiment se compose de plusieurs
types de thermostats, régulateurs, sélecteurs
et coffrets de commande. Nous proposons
également des solutions sur mesure, comme
un coffret de commande qui permet de régler et commander plusieurs systèmes à la
fois. Le réglage des appareils offre également
un vaste espace de liberté. Citons les exemples du contrôle diurne et nocturne de la
température ambiante ou de la température
de pulsion.
Mark dispose de son propre département
électro-ingénierie et assemblage qui permet
de mettre au point la solution idéale à
chaque application. Nos conseillers se tiennent à votre disposition. N’hésitez pas à
prendre contact avec eux pour obtenir de
plus amples informations sur notre assortiment de systèmes de réglage.
Notre assortiment se compose notamment
des solutions suivantes:
– Thermostats d’ambiance
– Thermostat-minuteur
– Transformateurs
– Sélecteurs en boîtier
– Coffrets de commande sur
mesure et standard
137
Mark Product en prijs catalogus lagen nieuwe opzet:Opmaak 1
07-11-11
12:24
Pagina 138
Thermostats (d’ambiance) et minuteurs
THERMOSTAT D’AMBIANCE 230V
THERMOSTAT D’AMBIANCE 230V
AVEC SÉLECTEUR, BOUTON RÉSET ET
TÉMOIN DE DYSFONCTIONNEMENT
THERMOSTAT-MINUTEUR RAM 832
Code de commande : 0629013
Code de commande : 0629048
Code de commande : 0629039
Un thermostat d’ambiance pour régler facilement
un appareil en fonction de la température ambiante.
Un thermostat d’ambiance complet avec interrupteur été/hiver, témoin de dysfonctionnement
et bouton réset pour régler facilement un appareil en fonction de la température ambiante.
Un thermostat-minuteur numérique pour régler
facilement un appareil en fonction de la température ambiante.
Spécifications :
– Température souhaitée réglable entre
5…30°C.
– Contact inverseur sans potentiel max.6A /
230V.
Spécifications :
– Température souhaitée réglable entre
5…30°C.
– Sélecteur marche/arrêt brûleur.
– Sélecteur chauffage/ventilation ou haut/bas.
– Témoin de dysfonctionnement du brûleur.
– Bouton réset pour réinitialiser après un dysfonctionnement du brûleur.
Spécifications :
– Langue réglable en anglais, allemand, néerlandais, français, italien ou espagnol.
– Contact inverseur sans potentiel, coupe-circuit
basse tension max. 6A(1)/250V~ min. 1mA 5V.
– Plage de mesure de la température entre
0…50°C graduation 0,1°C.
– Plage de réglage de la température entre
6…30°C par paliers de 0,2°C.
– 3 programmes de réglage, 2 préprogrammés, 1
programmable avec 22 emplacements de mémoire, programmable du lun-ven, du sam-dim,
tous les jours ou pour une journée.
– Passage automatique heure d’été/heure d’hiver.
– Classe de protection IP20 conforme à la
norme EN 60529-1
– Alimentation : 2x piles alcalines 1,5V, type AA.
– Réserve de 10 minutes pendant le remplacement des piles.
Domaines d’application :
– Föhn version marche/arrêt
– MDA version 230V
– MDC version 230V
– FBA version 230V
– Régulateur 5 positions 230V, voir page 144
– Régulateur haut/bas/arrêt, voir page 145
Domaines d’application :
– GC
– Shopheater
– Infra 13/22/38/50 version marche/arrêt et
haut/bas.
– Infra Mono 13/22/38/50 version marche/arrêt
et haut/bas.
Domaines d’application :
– Régulateur 5 positions 230V, voir page 144
– Régulateur haut/bas/arrêt, voir page 145
Systèmes de réglage - 138
Mark Product en prijs catalogus lagen nieuwe opzet:Opmaak 1
07-11-11
12:24
Pagina 139
THERMOSTAT-MINUTEUR
OPENTHERM
MARK PINTHERM
MARK PINTHERM INFRA
Code de commande : 0629072
Code de commande : 0629085
Code de commande : 0629088
Thermostat-minuteur numérique avec protocole
OpenTherm pour régler facilement l’aérotherme
gaz GS+ ou GC+ en fonction de la température
ambiante.
Thermostat d’ambiance numérique avec capteur
de température ambiante interne, pour actionner
la fonctionnalité marche/arrêt d’un appareil en
fonction de la température ambiante. Système de
protection avec code pin pour modifier les réglages.
Thermostat d’ambiance numérique, sans sonde,
pour actionner la fonctionnalité marche/arrêt ou
haut/bas d’un appareil Infra en fonction de la
température ambiante. Système de protection
avec code pin pour modifier les réglages.
Spécifications :
– Langue réglable en anglais, allemand, néerlandais, français, italien ou espagnol.
– Programme indéfectible (10 ans).
– 3 programmes de réglage, 2 préprogrammés, 1
programmable avec 32 emplacements de mémoire, programmable du lun-ven, du sam-dim,
tous les jours ou pour une journée.
– Programme de vacances, réglage par date et
heure.
– Plage de mesure entre 0…50°C par paliers de
0,1°C.
– Plage de réglage entre 6…30°C par paliers de
0,2°C.
– Passage automatique heure d’été/heure d’hiver.
– Possibilité de régler manuellement en mode
éco ou confort pour prolonger ou interrompre provisoirement le programme.
– Avertissement de fonctionnement-dysfonctionnement sur l’écran.
– Réinitialisation après un dysfonctionnement
(du brûleur) avec le bouton OK.
– Réserve du mécanisme environ 20 minutes.
– Possibilité de raccorder un capteur de température ambiante externe.
Spécifications :
– Langue réglable en anglais, allemand, néerlandais, français, italien ou polonais.
– Bouton marche/arrêt chauffage.
– Bouton marche/arrêt ventilation.
– Témoin de dysfonctionnement du brûleur.
– Bouton réset pour réinitialiser après un dysfonctionnement du brûleur.
– Minuteur de prolongation (1, 2 ou 3 heures).
– Minuteur avec programme hebdomadaire.
– Passage automatique heure d’été/heure d’hiver.
– Contrôle de la température diurne/nocturne
avec affichage de la température ambiante actuelle sur l’écran.
– Plage de réglage entre : 0…39°C par paliers de
1°C.
– Le programme sélectionné est conservé en cas
de panne de courant.
– Protection par code pin des réglages, comme
les horaires de déclenchement, la température
diurne, la température nocturne, etc.
– Capteur de température ambiante interne.
– Possibilité de raccorder un capteur de température ambiante externe ou bulbe noire.
Spécifications :
– Langue réglable en anglais, allemand, néerlandais, français, italien, polonais, roumain et letton.
– Bouton marche/arrêt chauffage.
– Possibilité d’actionner manuellement ou automatiquement la fonctionnalité haut/bas en position 1, 2 ou 3K de l’appareil de chauffage par
rayonnement.
– Indication d’un dysfonctionnement du brûleur.
– Bouton réset pour réinitialiser après un dysfonctionnement du brûleur.
– Minuteur de prolongation (1, 2 ou 3 heures).
– Minuteur avec programme hebdomadaire.
– Passage automatique heure d’été/heure d’hiver.
– Contrôle de la température diurne/nocturne
avec affichage de la température ambiante actuelle sur l’écran.
– Plage de réglage entre : 0…39°C par paliers de
1°C.
– Le programme sélectionné est conservé en cas
de panne de courant.
– Protection par code pin des réglages, comme
les horaires de déclenchement, la température
diurne, la température nocturne, etc.
– Possibilité de raccorder un système d’aspiration externe via un contact.
Domaines d’application :
– GS+
– GC+
Domaines d’application :
– GC
– Shopheater
– Föhn version marche/arrêt
Domaines d’application :
– Infra 13/22/38 of 50
– Infra Mono 22/38
– Infra HT
– Infra Line
Accessoires :
– Capteur de température ambiante externe
Code de commande : 0629075
Accessoires :
– Capteur de température ambiante externe
Code de commande : 0629086
– Capteur externe bulbe noire
Code de commande : 0629087
Accessoires :
– Capteur externe bulbe noire
Code de commande : 0629087
139
Mark Product en prijs catalogus lagen nieuwe opzet:Opmaak 1
07-11-11
12:24
Pagina 140
Thermostats (d’ambiance) et minuteurs
MARK PINTHERM+
OPTITHERM
Code de commande : 0629089
Code de commande : 0629191
Thermostat d’ambiance numérique avec capteur
de température ambiante interne, pour actionner
la fonctionnalité marche/arrêt d’un réchauffeur
d’air GS+ en fonction de la température ambiante. Système de protection avec code pin
pour modifier les réglages.
OptiTherm est un thermostat minuteur numérique avec sonde de température ambiante interne, permettant par un bus système de régler
un à plusieurs réchauffeurs d'air (type G(N)SD
ou G(N)CD), avec un maximum de 8, en fonction de la température ambiante.
Spécifications :
– Langue réglable en anglais, allemand, français,
néerlandais, italien ou polonais.
– Bouton poussoir pour mettre en service/hors
service la position de chauffage.
– Bouton poussoir pour mettre en service/hors
service la position de ventilation.
– Témoin pour signaler un dysfonctionnement
du brûleur.
– Bouton reset pour réinitialiser après un dysfonctionnement du brûleur.
– Minuteur de prolongation (1, 2 ou 3 heures).
– Minuteur avec programme hebdomadaire.
– Passage automatique à l’heure d’été/l’heure
d’hiver.
– Contrôle de la température diurne/nocturne
avec affichage de la température ambiante actuelle sur l’écran.
– Plage de réglage de la température entre 0 et
39°C par palier de 1°C.
– Le programme sélectionné est conservé en cas
de panne de courant.
– Protection par code pin des réglages, comme
les horaires de déclenchement, la température
diurne, la température nocturne, etc.
– Capteur de température ambiante interne,
avec possibilité de raccorder un capteur de
température ambiante externe.
– Possibilité de raccorder plusieurs capteurs de
température ambiante pour obtenir une valeur
moyenne.
Spécifications :
– Bouton poussoir pour mettre en service/hors
service la position de chauffage.
– Bouton poussoir pour mettre en service/hors
service le ventilateur du(des) réchauffeurs(s)
d’air.
– Témoin lumineux pour signaler un dysfonctionnement et envoi d’un message d’erreur sur
l’écran.
– Bouton reset pour réinitialiser après un dysfonctionnement.
– Minuterie annuelle avec 20 blocs de programmation, programme de minuterie lun-ven,
mar-ven, sam-dim, tous les jours ou par journée.
– Jours d’exception, 20 blocs de programmation,
programmable par date, enclenchement du
mode température de jour, de nuit ou éco.
– 4 modes de fonctionnement différents (jour,
éco, nuit, gel).
– Un minuteur de prolongation pour enclencher
un autre mode de fonctionnement en dehors
des heures de commutation définies. Minuteur
de prolongation réglable entre 15 min. et 24
heures pour enclencher le mode température
de jour, de nuit ou éco.
– Protection par code pin des réglages, comme
le programme de minuterie de la température,
etc.
Domaines d’application :
– GS+
– G+
Domaines d’application :
– G(N)SD
– G(N)CD
Accessoires :
– Capteur de température ambiante externe
– Code de commande : 0629086
Accessoires :
– Possibilité de raccorder une sonde de température ambiante externe.
– Code de commande 0629194
Systèmes de réglage - 140
– Protection antigel qui déclenche automatiquement les réchauffeurs d’air si la température
baisse trop fortement.
– Thermostat minuteur numérique
– Raccord : bus système (2 fils).
– Différentiel de commutation : 1K.
– Dimensions : 129 x 129 x 20 mm (Lxlxh)
– Poids : 188 grammes.
– Degré de protection
: IP30.
– Température ambiante : 0-40°C.
– Réglage de la température :
– 0 à 40°C, par palier de 0.5°C.
– Affichage de l’heure : 24 heures
– Heure d’été/heure : Réglage automatique/arrêt
– Langue réglable en néerlandais, anglais, allemand ou français
– Capteur externe : possibilité de mesurer la
température par unité ou sur la base d’une valeur moyenne.
Mark Product en prijs catalogus lagen nieuwe opzet:Opmaak 1
07-11-11
12:24
Pagina 141
BASETHERM
THERMOSTAT D’AMBIANCE ÉTANCHE
THERMOSTAT D’AMBIANCE 230V,
AVEC RÉGULATEUR 3 POSITIONS
TA-323-435
Code de commande : 0629190
Code de commande : 0629004
Code de commande : 5997241
Thermostat d’ambiance numérique avec capteur
de température ambiante interne, permettant
par un bus système de régler un ou plusieurs réchauffeurs d'air (type G(N)SD ou G(N)CD), avec
un maximum de 8, en fonction de la température
ambiante. BaseTherm permet de réchauffer et de
ventiler l’espace, de signaler une panne et de réinitialiser l’appareil si besoin est.
Thermostat d’ambiance étanche (IP65) avec différentiel réglable. Mesure la température à l’aide
d’une sonde remplie de liquide connectée au
thermostat par capillaire.
Thermostat d’ambiance pour actionner le système ZDA en fonction de la température ambiante avec sélecteur 3 positions pour le
ventilateur.
Spécifications :
– Bouton poussoir pour mettre en service/hors
service la position de chauffage.
– Bouton poussoir pour mettre en service/hors
service la position de ventilation.
– Témoin lumineux pour signaler un dysfonctionnement et envoi d’un message d’erreur sur
l’écran.
– Bouton reset pour réinitialiser après un dysfonctionnement.
– Raccord : bus système (2 fils).
– Différentiel de commutation : 1°C.
– Dimensions : 129 x 129 x 20 mm (Lxlxh)
– Poids : 188 grammes.
– Degré de protection : IP30.
– Température ambiante : 0-40°C.
– Réglage de la température : 0 à 39°C, par palier de 1°C.
– Raccord de 8 réchauffeurs d’air maximum.
Spécifications :
– Capteur bulbe rempli de liquide.
– Plage de réglage entre -5…+28°C.
– Différentiel réglable entre 2…8K
– Classe de protection IP65 contre les poussières et les jets d’eau
– Puissance de commutation 230V~, 15(8)A
Spécifications :
– Sonde de température interne.
– Sélecteur 3 positions (1, 2, 3) pour ventilateur.
– Sélecteur arrêt/marche en fonction de la température ambiante/marche continu.
– Température souhaitée réglable entre
5…30°C.
– Différentiel de commutation 0,5K.
– Contact de commutation max. 6A 230Vac.
– Dimensions 144 x 82 x 27 mm.
– Classe de protection IP30, classe II.
Domaines d’application :
G(N)SD
G(N)CD
Domaines d’application :
– Tanner MDA
– Tanner MDC
– Tanner FBA
– Régulateur 5 positions 230V, voir page 163
– Régulateur haut/bas/arrêt, voir page 163
Domaines d’application :
– ZDA MULTI
141
Mark Product en prijs catalogus lagen nieuwe opzet:Opmaak 1
07-11-11
12:24
Pagina 142
Thermostats (d’ambiance) et minuteurs
THERMOSTAT DE CONTACT
THERMOSTAT ANTIGEL
MINUTEUR HEBDOMADAIRE
NUMÉRIQUE
Code de commande : 0629180
Code de commande : 06 29 125
Code de commande : 06 33 030
Thermostat permettant par exemple d’actionner
le ventilateur d’un réchauffeur d’air alimenté en
eau une fois que la température d’admission
visée est atteinte.
Thermostat de protection contre le risque de
gel. Avec un capteur bulbe actif sur toute la longueur.
Minuteur hebdomadaire pour activer/désactiver
les installations ou programmer les baisses de
température pendant la nuit ou le week-end.
Spécifications :
– Température d’ambiance réglable entre
0…90°C par paliers de 5°C.
– Classe de protection IP40.
– Contact inverseur sans potentiel.
– Puissance de commutation 24…230V~,
16(4)A, min. 150mA à 24V~.
– Température ambiante entre -35…+65˚C.
– Température maximale de la sonde 110°C
– Dimensions 38 x 48 x 103 mm.
– Raccordement au système avec ressort de
rappel métallique de 220 mm fourni
Spécifications :
– Plage de réglage entre -10…+12˚C.
– Différentiel de commutation 1K.
– Classe de protection IP40.
– Contact inverseur sans potentiel.
– Puissance de commutation 24…230V~,
15(8)A, min. 150mA à 24V~.
– Température ambiante entre -9…+55˚C.
– Dimensions 105 x 112 x 55 mm.
– Couleur grise (RAL 7035).
– Capillaire en cuivre.
– Capillaire rempli de solcane R134a.
– Capillaire actif sur toute la longueur.
– Longueur du capillaire 1,8 m.
Spécifications :
– Simple d’utilisation.
– 8 cycles marche/arrêt avec 13 blocs de journées différents, programmables par jour ou
par bloc de journées.
– 4 modes de fonctionnement différents : manuel marche continu, manuel arrêt continu,
minuteur réglable, fonctionnement automatique conformément à un programme.
– Minuteur intégré.
– Compatible avec un montage mural ou un
montage sur rail DIN.
– Commutateur manuel marche/arrêt.
– Passage rapide heure d’été/heure d’hiver.
– Réserve 72 heures.
– Dimensions 78,8 x 106 x 56 mm.
– Classe de protection IP20 conforme à la
norme EN 60 529.
– Tension de fonctionnement AC 230V 15…10%, 50/60Hz, 3,0VA.
– Contact-relais Q AC24…240V, DC 24V, max.
6(3)A.
Domaines d’application :
– Tanner MDA
– Tanner MDC
– Tanner FBA
– Régulateur 5 positions 230V, voir page 163
– Régulateur haut/bas/arrêt, voir page 163
Domaines d’application :
– Tanner MDA
– Tanner MDC
– Tanner FBA
– Régulateur 5 positions 230V, voir page 163
– Régulateur haut/bas/arrêt, voir page 163
Systèmes de réglage - 142
Mark Product en prijs catalogus lagen nieuwe opzet:Opmaak 1
07-11-11
12:24
Pagina 143
Régulateurs/commutateurs
RÉGULATEUR MPVC
AMPLIFICATEUR DE SIGNAL G+
RÉGULATEUR DE TEMPÉRATURE
BULBE NOIR
Code de commande : 3004295
Code de commande : 0631305
Code de commande : 06 31 203
Régulateur permettant de convertir le signal 010V DC en un signal marche/arrêt discontinu à
l’aide d’un système de gestion de l’immeuble.
Pour amplifier le signal de régulation 0-10V DC
permettant de commander 3 réchauffeurs d’air
modulants GS+ ou GC+ à l’aide d’un système de
gestion de l’immeuble.
Régulateur électronique de température avec
fonctionnalité marche/arrêt pour montage sur
rail DIN.
Spécifications :
– Alimentation 230Vac, 50/60Hz.
– Puissance absorbée environ 2,8VA.
– Sonde externe type NTC4.
– Plage de réglage de la température entre
0…60°C.
– Différentiel de commutation réglable entre
0,5…5K
– Contact inverseur sans potentiel.
– Charge de contact, contact fermé
10(3)A, 250V.
– Charge de contact, contact ouvert
5(1,5)A, 250V.
– Témoin lumineux de fonctionnement du
contact (relais).
– Classe de protection IP20.
– Température ambiante entre -10…+50˚C.
– Dimensions 36 x 86 x 62,5 mm.
– Bornes de raccordement 0,25…2,5mm².
Sonde externe 06 29 000
– Plage de mesure entre -35…100°C
– Classe de protection IP30
– Câblage entre régulateur et sonde 50 m maximum
– Dimensions 74 x 74 x 41,5 mm
Domaines d’application :
– Rooftop
Domaines d’application :
– GS+
– GC+
Domaines d’application :
– INFRA
Accessoires :
Sonde bulbe noire 06 29 000
143
Mark Product en prijs catalogus lagen nieuwe opzet:Opmaak 1
07-11-11
12:24
Pagina 144
Régulateurs/commutateurs
UNITÉ DE COMMANDE RC
CAPTEUR CO²
REGULATEUR DE VITESSE –
5 ETAGES 230V
Code de commande : 5995860
Code de commande :
5995870 (montage mural)
Code de commande : 6A 0616186
12A 0616188
14A 0616189
Télécommande du MHR-L pour saisir simplement tous les paramètres.
Capteur CO² permettant d’optimiser la ventilation de l’espace avec le MHR-G. Disponible dans
une version pour montage mural et une version
à utiliser comme capteur de canalisation.
Régulateur permettant de régler les moteurs de
ventilation 1~230V à tension réglable.
Spécifications :
– Le terminal manuel permet de contrôler
l’unité via une interface graphique.
– Les températures, points de réglage, heures de
minuterie et messages d’alarme peuvent s’afficher sur l’écran.
– Tous les menus et les interfaces graphiques
contiennent des informations pertinentes.
– Les messages d’alarme activés par le système
sont prioritaires et sont signalés par un témoin
lumineux rouge clignotant. Les messages
d’alarme s’affichent toujours en haut de
l’écran.
– Seuls les utilisateurs autorisés peuvent modifier les paramètres du système et l’accès au réglage peut être octroyé aux utilisateurs de 3
niveaux différents :
• Utilisateur
• Installateur
• Service
– Tension
24 V DC, ±15 %,
– Courant absorbé
45 mA
– Modbus
RS-485, 115 kBaud
– Liaison Modbus
2 x RJ12 6/6
– Longueur câble max.
50 m (dans un environnement CEM faible)
– Affichage
Monochrome, 240 x 128 pixels,
rétroéclairage
– Molette
24 paliers tourner et enclencher
– Témoins
1 x vert / 1 x rouge
– Touches Touches membrane, 1 x ESC / 1 x ?
– Température ambiante
0°C /+50°C
– Humidité
10-95% RV
– Dimensions
170 x 40 x 82 mm
– Câble modbus
MPFK6S
– Indice de densité
IP20, ABS
– Poids
15 g
Spécifications :
– Plage de mesure entre 0…2000 ppm.
– Signal de sortie 0…10V.
– Alimentation 24Vac, 50/60Hz; 24V DC;
1,8W pour sonde murale.
– Temps de réaction < 2 min pour sonde
murale ; entre 3…5 min.
– Conditions de travail : entre 0…50°C 0…95 % HR (sans condensation) pour sonde
murale.
– Dimensions sonde murale 130 x 65 x 36,5 mm.
Spécifications :
– Possibilité de raccorder plusieurs ventilateurs
avec un maximum d'intensité ;
– Classe de protection IP54.
– Sélecteur permettant d’actionner le ventilateur
dans 6 positions, y compris la position arrêt.
– Témoin vert de fonctionnement correct.
– Possibilité de raccordement avec un thermostat d’ambiance et/ou de contact.
– Possibilité de commander une vanne d’air par
exemple grâce à un contact (max. 2A).
– Protection du moteur grâce aux thermocontacts (pas pour les PTC). En cas de surcharge,
le régulateur arrête automatiquement l’appareil.
Domaines d’application :
– MHR-L
Domaines d’application :
– Tanner MDA (230V)
– Tanner FBA (230V)
– Ventilateur d’extraction MDV (230V)
– Ecofan W42/W82
– Ecofan W142
– Ecofan P140
– Ecofan ZW42/ZW82
Domaines d’application :
– MHR-L
Accessoires :
– 30 02 635 Transformateur 230/24V IP20
Systèmes de réglage - 144
Mark Product en prijs catalogus lagen nieuwe opzet:Opmaak 1
07-11-11
12:24
Pagina 145
REGULATEUR DE VITESSE –
5 ETAGES 400V
RÉGULATEUR HAUT/BAS/ARRÊT 400V
RÉGULATEUR TRONIC P
Code de commande : 2A 0616162
4A 0616164
7A 0616166
Code de commande : 10A 0616170
Code de commande : livré avec le rideau
d’air alimenté en eau EASYAIR.
Régulateur permettant de régler les moteurs de
ventilation 3~400V à tension réglable.
Régulateur permettant de régler la fonctionnalité
haut/bas des moteurs de ventilation 3~400V en
Y/∆.
Régulateur 5 positions pour actionner la ventilation du rideau d’air alimenté en eau chaude EASYAIR version P.
Spécifications :
– Possibilité de raccorder plusieurs ventilateurs
avec un maximum d'intensité ;
– Classe de protection IP54.
– Sélecteur permettant d’actionner le ventilateur
dans 6 positions, y compris la position arrêt.
– Témoin vert de fonctionnement correct.
– Possibilité de raccordement avec un thermostat d’ambiance et/ou de contact.
– Possibilité de commander une vanne d’air par
exemple grâce à un contact (max. 2A).
– Protection du moteur grâce aux thermocontacts (pas pour les PTC). En cas de surcharge,
le régulateur arrête automatiquement l’appareil.
Spécifications :
– Possibilité de raccorder plusieurs ventilateurs
avec un maximum d'intensité ;
– Classe de protection IP54.
– Sélecteur permettant d’actionner le ventilateur
dans les positions haut/bas/arrêt.
– Témoin vert de fonctionnement correct.
– Possibilité de raccordement avec un thermostat d’ambiance et/ou de contact.
– Possibilité de commander une vanne d’air par
exemple grâce à un contact (max. 2A).
– Protection du moteur grâce aux thermocontacts (pas pour les PTC). En cas de surcharge,
le régulateur arrête automatiquement l’appareil.
Spécifications :
– Dimensions 120 x 70 x 25 mm.
– Fonctionnement en parallèle de 12 rideaux
d’air maximum.
– Raccordement possible d’un contact externe
pour libération.
– Commutateur 5 positions.
– Commutateur été/hiver.
– Possibilité de commander une électrovanne ou
une pompe de circulation (max. 2,5A) en position hiver.
– Les réglages choisis sont conservés en cas de
panne de courant.
– Possibilité grâce au commutateur DIP de laisser une électrovanne ouverte en position hiver
alors que les ventilateurs sont désactivés.
– Câble 8 pôles (20 mètres), connecteurs RJ-45
inclus.
Domaines d’application :
– Tanner MDA (400V)
– Tanner FBA (400V)
– Ventilateur d’extraction pour toiture
MDV (400V)
Domaines d’application :
– Tanner MDA (400V)
– Tanner FBA (400V)
Domaines d’application :
– EASYAIR version P
145
Mark Product en prijs catalogus lagen nieuwe opzet:Opmaak 1
07-11-11
12:24
Pagina 146
RÉGULATEUR TRONIC P H-A
RÉGULATEUR TRONIC E
RÉGULATEUR TRONIC E H-A
Code de commande : 0699114
Code de commande : livré avec le rideau
d’air électrique EASYAIR.
Code de commande : 0699115
Régulateur 5 positions pour actionner la ventilation du rideau d’air alimenté en eau chaude EASYAIR version P.
Régulateur 5 positions pour actionner la ventilation et les 3 positions de chauffage du rideau
d’air électrique EASYAIR version E.
Régulateur électronique 5 positions pour actionner la ventilation et les 3 positions de chauffage
du rideau d’air électrique EASYAIR version E.
Spécifications :
– Dimensions 120 x 70 x 25 mm.
– Fonctionnement en parallèle de 12 rideaux
d’air maximum.
– Raccordement possible d’un contact externe
pour libération.
– Raccordement possible d’un thermostat d’ambiance.
– Raccordement possible d’un contact de porte.
– Témoin de risque de gel.
– Commutateur auto/manuel/arrêt.
– Commutateur 5 positions.
– Commutateur été/hiver.
– Possibilité de commander une électrovanne ou
une pompe de circulation (max. 2,5A) en position hiver.
– Les réglages choisis sont conservés en cas de
panne de courant.
– Possibilité grâce au commutateur DIP de laisser une électrovanne ouverte en position hiver
alors que les ventilateurs sont désactivés.
– Le temps d’arrêt progressif des ventilateurs
est réglable : 0, 60, 120, 180 sec.
– Câble 8 pôles (20 mètres), connecteurs RJ-45
inclus.
Spécifications :
– Dimensions 120 x 70 x 25 mm.
– Fonctionnement parallèle de plusieurs rideaux
d’air impossible.
– Raccordement possible d’un contact externe
pour libération.
– Ventilateur avec commutateur 5 positions.
– Chauffage avec commutateur 3 positions.
– Raccordement possible avec un thermostat
d’ambiance.
– Le temps d’arrêt progressif des ventilateurs
est réglable : 0, 60, 120, 180 sec.
– Les réglages choisis sont conservés en cas de
panne de courant.
– Possibilité grâce au commutateur DIP de laisser une électrovanne ouverte en position hiver
alors que les ventilateurs sont désactivés.
– Câble 8 pôles (20 mètres), connecteurs RJ-45
inclus.
Spécifications :
– Dimensions 145 x 89 x 45 mm.
– Fonctionnement parallèle de plusieurs rideaux
d’air impossible.
– Raccordement possible d’un contact externe
pour libération.
– Ventilateur avec commutateur 5 positions.
– Chauffage avec commutateur 3 positions.
– Position de fonctionnement manuel automatique.
– Raccordement possible avec un thermostat
d’ambiance.
– Indication rupture de câble ou fermeture du
capteur.
– Indication du mode de fonctionnement sur l’affichage.
– Le temps d’arrêt progressif des ventilateurs
est réglable : 0, 60, 120, 180 sec.
– Les réglages choisis sont conservés en cas de
panne de courant.
– Câble 8 pôles (20 mètres), connecteurs RJ-45
inclus.
– Capteur de température externe.
– Type de capteur Siemens S867
(1000W / 25°C).
– Consommation électrique environ 8mA.
– Alimentation 12V DC +/- 10%.
Domaines d’application :
– EASYAIR version P
Domaines d’application :
– EASYAIR version E
Domaines d’application :
– EASYAIR version E
Systèmes de réglage - 146
Mark Product en prijs catalogus lagen nieuwe opzet:Opmaak 1
07-11-11
12:24
Pagina 147
SÉLECTEUR 3 POSITIONS
MDC 230V
W9-1 B
W9-1 BR
Code de commande : 0631175
Code de commande : 3004370
Code de commande : 3004371
Sélecteur permettant d’actionner dans 3 positions le ventilateur du système MDC 230V.
Boîtier de commande permettant de régler 1 réchauffeur d’air avec 100 % d’admission d’air extérieur en fonction d’une température de soufflage
minimale.
Boîtier de commande permettant de régler 1 réchauffeur d’air avec 100 % d’admission d’air extérieur en fonction d’une température ambiante et
d’une température de soufflage minimale.
Spécifications :
– Boîtier en acier avec verrouillage cylindrique,
dimension du boîtier de commande
300 x 400 x 150 mm (hxlxp).
– Régulateur de température pour contrôler la
température de soufflage minimale.
– Sélecteur 1/0/2 chauffage/off/ventilation.
– Témoin lumineux pour signaler un dysfonctionnement du filtre.
– Bouton reset éclairé pour signaler un dysfonctionnement du brûleur et réinitialiser le brûleur.
– Actionnement du servomoteur ouvert/fermé
230V avec interrupteur.
– Contact sans potentiel pour enclencher l’aspiration (24V max).
– Contact sans potentiel, livraison tiers, pour
enclencher le réchauffeur d’air via l’aspiration.
– Livré séparément : sonde de canalisation
PT100.
Spécifications :
– Boîtier en acier avec verrouillage cylindrique,
dimension du boîtier de commande
300 x 400 x 150 mm (hxlxp).
– Régulateur de température pour contrôler la
température ambiante.
– Régulateur de température pour contrôler la
température de soufflage minimale.
– Sélecteur 1/0/2 chauffage/off/ventilation.
– Témoin lumineux pour signaler un dysfonctionnement du filtre.
– Bouton reset éclairé pour signaler un dysfonctionnement du brûleur et réinitialiser le brûleur.
– Actionnement du servomoteur ouvert/fermé
230V avec interrupteur.
– Contact sans potentiel pour enclencher l’aspiration (24V max).
– Contact sans potentiel, livraison tiers, pour
enclencher le réchauffeur d’air via l’aspiration.
– Livré séparément : sonde de canalisation
PT100 et sonde de température ambiante.
Domaines d’application :
– G(N)ST/RE
– G(N)CT/RE
Domaines d’application :
– G(N)ST/RE
– G(N)CT/RE
Domaines d’application :
– MDC version 230V
– En combinaison avec la commande moteur
MDC 230V. Code de commande : 3002500,
voir page 171
147
Mark Product en prijs catalogus lagen nieuwe opzet:Opmaak 1
07-11-11
12:24
Pagina 148
Boîtiers de commande
W9-1 BRL
W9 G+
F1
Code de commande : 3004225
Code de commande :
Prenez contact avec notre service vente.
Code de commande : 3002600
Boîtier de commande permettant de régler 1 réchauffeur d’air avec raccordement pour air extérieur/air de destratification en fonction d’une
température ambiante et d’une température de
soufflage minimale.
Avec la possibilité de régler la proportion d’air
extérieur par le biais d’un positionneur.
Coffret de commande permettant le réglage
modulant d’un ou plusieurs aérotherme(s) modulant(s) en fonction de la température ambiante.
Coffret de commande permettant d’actionner la
fonctionnalité marche/arrêt d’un système Föhn
en fonction de la température ambiante.
Spécifications :
– Boîtier en acier avec verrouillage cylindrique,
dimension du boîtier de commande
500 x 400 x 200 mm (hxlxp).
– Régulateur de température numérique pour
régler le système en fonction de la température ambiante diurne et nocturne et d’une
température de soufflage minimale.
– Minuteur numérique avec programme hebdomadaire.
– Sélecteur 1/0/2 chauffage/off/ventilation.
– Commutateur de vacances pour faire fonctionner le réchauffeur d’air à une température
nocturne pendant de longues périodes.
– Témoin lumineux pour signaler un dysfonctionnement du filtre.
– Bouton reset éclairé pour signaler un dysfonctionnement du brûleur et réinitialiser le brûleur.
– Actionnement du servomoteur modulant 24V.
– Positionneur permettant de régler la proportion d’air extérieur pendant le fonctionnement
diurne.
– Contact sans potentiel pour enclencher l’aspiration (24V max).
– Livré séparément : sonde de canalisation
NI1000 et sonde de température ambiante.
– Réglage : pendant la nuit marche/arrêt en fonction d’une baisse de la température ambiante
avec 100 % d’air de destratification, pendant la
journée en fonction de la température ambiante avec une température de soufflage minimale. Le ventilateur fonctionne constamment
avec une partie d’air extérieur.
Spécifications :
– Coffret en acier avec verrouillage cylindrique.
– Un groupe d’alimentation de 230V par appareil
avec coffret de commande pour plusieurs
appareils.
– Minuteur numérique avec programme
hebdomadaire.
– Régulateur de température diurne et
nocturne.
– Commutateur de vacances pour faire
fonctionner les appareils à une température
nocturne pendant plus longtemps.
– Minuteur de prolongation réglable entre 0-6
– Sélecteur « chauffage/arrêt/ventilation » par
appareil.
– Bouton réset pour signaler un dysfonctionnement du brûleur et réinitialiser le brûleur par
appareil.
– Capteur de température ambiante fourni séparément.
Spécifications :
– Coffret en acier avec verrouillage cylindrique.
– Minuteur numérique avec programme
hebdomadaire.
– Régulateur de température diurne.
– Régulateur de température nocturne.
– Commutateur de vacances pour faire
fonctionner l’appareil à une température
nocturne pendant plus longtemps.
– Minuteur de prolongation entre 0-6 heures.
– Sélecteur « chauffage/arrêt/ventilation ».
– Capteur de température ambiante fourni
séparément.
Domaines d’application :
– G(N)ST/RE
– G(N)CT/RE
Domaines d’application :
– GS+
– GC+
Domaines d’application :
– Föhn version marche/arrêt
Systèmes de réglage - 148
Mark Product en prijs catalogus lagen nieuwe opzet:Opmaak 1
07-11-11
12:24
Pagina 149
F2
F4 230V
F6 24V
Code de commande : 3002601
Code de commande : 3002603
Code de commande : 3002607
Coffret de commande permettant d’actionner la
fonctionnalité marche/arrêt d’un système Föhn
en fonction de la température ambiante avec
possibilité d’augmenter provisoirement la température diurne à l’aide d’un minuteur.
Coffret de commande permettant d’actionner la
fonctionnalité haut/bas d’un système Föhn en
fonction de la température ambiante avec possibilité de baisser provisoirement la température à
l’aide d’un minuteur numérique.
Coffret de commande permettant d’actionner la
fonctionnalité haut/bas d’un système Föhn en
fonction de la température ambiante avec possibilité de baisser provisoirement la température à
l’aide d’un minuteur numérique.
Spécifications :
– Coffret en acier avec verrouillage cylindrique.
– Minuteur numérique avec programme
hebdomadaire.
– Régulateur de température diurne.
– Régulateur de température nocturne.
– Régulateur pour augmenter la température
diurne.
– Commutateur de vacances pour faire fonctionner l’appareil à une température nocturne
pendant plus longtemps.
– Minuteur de prolongation entre 0-6 heures.
– Minuteur pour augmenter provisoirement la
température diurne pendant 0-6 heures.
– Sélecteur « chauffage/arrêt/ventilation ».
– Capteur de température ambiante fourni
séparément.
Spécifications :
– Coffret en acier avec verrouillage cylindrique.
– Minuteur numérique avec programme
hebdomadaire.
– Régulateur de température diurne et nocturne.
– Commutateur de vacances pour faire fonctionner les appareils à une température nocturne
pendant plus longtemps.
– Minuteur numérique permettant d’activer provisoirement le mode diurne, quel que soit le
programme.
– Minuteur numérique permettant de baisser
provisoirement la température de l’air diffusé
par l’appareil.
– Sélecteur « chauffage/arrêt/ventilation ».
– Témoins lumineux :
– Haut
– Bas
– Fonctionnement correct du brûleur
– Dysfonctionnement du brûleur.
– Capteur de température ambiante fourni séparément.
Spécifications :
– Coffret en acier avec verrouillage cylindrique.
– Minuteur numérique avec programme
hebdomadaire.
– Régulateur de température diurne et
nocturne.
– Commutateur de vacances pour faire fonctionner les appareils à une température nocturne
pendant plus longtemps.
– Minuteur numérique permettant d’activer le
mode diurne, quel que soit le programme.
– Minuteur numérique permettant de baisser
provisoirement la température de l’air diffusé
par l’appareil.
– Sélecteur « chauffage/arrêt/ventilation ».
– Témoins lumineux :
– Haut
– Bas
– Fonctionnement correct du brûleur
– Dysfonctionnement du brûleur.
– Capteur de température ambiante fourni séparément.
Domaines d’application:
– Föhn version marche/arrêt
Domaines d’application:
– Föhn version haut/bas
Domaines d’application :
– Föhn version haut/bas
149
Mark Product en prijs catalogus lagen nieuwe opzet:Opmaak 1
07-11-11
12:24
Pagina 150
F7
C10
C12
Code de commande : 3002608
Code de commande : 3004231
Code de commande : 3004233
Coffret de commande permettant d’actionner la
fonctionnalité haut/bas d’un système Föhn en
fonction de la température ambiante avec possibilité de baisser provisoirement la température à
l’aide d’un minuteur numérique et réglage supplémentaire visant à limiter le gradient de température.
Coffret de commande permettant d’actionner la
fonctionnalité marche/arrêt d’un système Calflo
en fonction de la température ambiante avec une
température minimale de soufflage.
Coffret de commande permettant d’actionner la
fonctionnalité marche/arrêt d’un système Calflo
en fonction de la température ambiante avec une
température de soufflage minimale.
Spécifications :
– Coffret en acier avec verrouillage cylindrique.
– Régulateur pour température ambiante et
température minimale de soufflage avec signal
de régulation 2-10V DC.
– Sélecteur chauffage/arrêt/ventilation.
– Témoins de dysfonctionnement pour :
– Dysfonctionnement du brûleur.
– Dysfonctionnement alimentation d’air
– Arrêt ventilateur brûleur thermique
– Dysfonctionnement général
– Filtre sale
– Témoins de fonctionnement pour :
– Brûleur en place
– Fonctionnement correct du brûleur
– Libération réglages
– Bouton réset pour réinitialiser après un
dysfonctionnement du brûleur.
– Contact sans potentiel pour commander
l’aspiration (24V max).
– Contact sans potentiel (livraison tiers) pour
vérifier le bon fonctionnement de l’aspiration.
– Capteur de température ambiante fourni séparément.
– Capteur de température de canalisation fourni
séparément pour régler la température minimale de soufflage.
Spécifications :
– Coffret en acier avec verrouillage cylindrique.
– Régulateur pour température ambiante et
température minimale de soufflage avec signal
de régulation 2-10V DC.
– Sélecteur chauffage/arrêt/ventilation
– Minuteur numérique avec programme
hebdomadaire.
– Commutateur de vacances pour faire fonctionner l’appareil à une température nocturne
pendant plus longtemps.
– Minuteur de prolongation réglable entre
0-6 heures.
– Témoins de dysfonctionnement pour :
– Dysfonctionnement du brûleur
– Dysfonctionnement alimentation d’air
– Arrêt ventilateur brûleur thermique
– Dysfonctionnement général/pression de gaz
– Filtre sale
– Témoins de fonctionnement pour :
– Brûleur en place
– Fonctionnement correct du brûleur
– Ventilateur d’alimentation en place
– Libération réglages
– Bouton réset pour réinitialiser après un
dysfonctionnement du brûleur.
– Contact sans potentiel pour vérifier
l’aspiration (24V max).
– Contact sans potentiel (livraison tiers) pour
vérifier le bon fonctionnement de l’aspiration.
– Capteur de température ambiante fourni
séparément.
– Capteur de température de canalisation fourni
séparément pour régler la température mini
Domaines d’application :
– Calflo version marche/arrêt
Domaines d’application :
– Calflo version marche/arrêt
Le gradient de température signifie que le générateur d’air chaud fonctionne à pleine puissance
pendant les 30 premières minutes, diffusant une
chaleur de 45K. Après cette première demiheure, si l’air aspiré est < 12°C, le réchauffeur
continue à fonctionner à pleine puissance. Si la
température de l’air aspiré est >12°C, la puissance du système est réduite et le réchauffeur
diffuse une chaleur de 30K.
Spécifications :
– Coffret en acier avec verrouillage cylindrique.
– Minuteur numérique avec programme
hebdomadaire.
– Régulateur de température diurne et
nocturne.
– Réglage permettant de limiter le gradient de
température.
– Commutateur de vacances pour faire
fonctionner les appareils à une température
nocturne pendant plus longtemps.
– Minuteur numérique permettant d’activer le
mode diurne, quel que soit le programme.
– Minuteur numérique permettant de baisser
provisoirement la température de l’air diffusé
par l’appareil.
– Sélecteur « chauffage/arrêt/ventilation ».
– Témoins lumineux :
– Haut
– Bas
– Fonctionnement correct du brûleur
– Dysfonctionnement du brûleur.
– Capteur de température ambiante fourni
séparément.
Domaines d’application :
– Föhn version haut/bas
Systèmes de réglage - 150
Mark Product en prijs catalogus lagen nieuwe opzet:Opmaak 1
07-11-11
12:24
Pagina 151
C20
C22
SCR MARCHE/ARRÊT
Code de commande : 3004241
Code de commande : 3004243
Code de commande :
Coffret de commande permettant d’actionner la
fonctionnalité haut/bas d’un système Calflo en
fonction de la température ambiante avec une
température de soufflage minimale.
Coffret de commande permettant d’actionner la
fonctionnalité haut/bas d’un système Calflo en
fonction de la température ambiante avec une
température de soufflage minimale et contrôle
de la température diurne-nocturne.
Coffret de commande permettant d’actionner la
fonctionnalité marche/arrêt d’un ou plusieurs
système(s) Infra en fonction de la température
ambiante avec contrôle de la température
diurne-nocturne.
Spécifications :
– Coffret en acier avec verrouillage cylindrique.
– Régulateur pour température ambiante et
température minimale de soufflage avec signal
de régulation 2-10V DC.
– Sélecteur chauffage/arrêt/ventilation
– Sélecteur haut/bas pour ventilateur
d’alimentation.
– Témoins de dysfonctionnement :
– Dysfonctionnement du brûleur
– Dysfonctionnement alimentation d’air
– Arrêt ventilateur brûleur thermique
– Dysfonctionnement général/pression de gaz
– Filtre sale
– Témoins de fonctionnement pour :
– Brûleur en place
– Fonctionnement correct du brûleur
– Ventilateur d’alimentation bas
– Ventilateur d’alimentation haut
– Libération réglages
– Bouton réset pour réinitialiser après un
dysfonctionnement du brûleur.
– Contact sans potentiel pour enclencher
Spécifications :
– Coffret en acier avec verrouillage cylindrique.
– Régulateur pour température ambiante et
température minimale de soufflage avec signal
de régulation 2-10V DC.
– Sélecteur chauffage/arrêt/ventilation
– Sélecteur haut/bas pour ventilateur
d’alimentation.
– Minuteur numérique avec programme
hebdomadaire.
– Commutateur de vacances pour faire
fonctionner l’appareil à une température
nocturne pendant plus longtemps.
– Minuteur (0-6 heures) permettant d’activer le
mode diurne, quel que soit le programme.
– Témoins de dysfonctionnement pour :
– Dysfonctionnement du brûleur
– Dysfonctionnement de la pression de l’air
d’alimentation
– Arrêt ventilateur brûleur thermique
– Dysfonctionnement général/pression de gaz
– Filtre sale
– Témoins de fonctionnement pour :
– Brûleur en place
– Brûleur en place
– Ventilateur d’alimentation bas
– Ventilateur d’alimentation haut
– Libération réglages
– Bouton réset pour réinitialiser après un dysfonctionnement du brûleur.
– Contact sans potentiel pour enclencher l’aspiration (24Vmax).
– Contact sans potentiel pour augmenter l’aspiration (24V max).
– Contact sans potentiel (livraison tiers) pour
vérifier le fonctionnement de l’aspiration à
faible puissance.
– Contact sans potentiel (livraison tiers) pour
vérifier le fonctionnement de l’aspiration à
puissance élevée.
– Capteur de température ambiante fourni
séparément.
– Capteur de température de canalisation fourni
séparément pour régler la température
minimale de soufflage.
Spécifications :
– Coffret en acier avec verrouillage cylindrique.
– Minuteur numérique avec programme
madaire.
– Régulateur de température diurne et
nocturne.
– Commutateur de vacances pour faire
fonctionner l’appareil à une température
nocturne pendant plus longtemps.
– Minuteur de prolongation entre 0-6 heures.
– Sélecteur Infra marche/arrêt par appareil.
– Témoin de dysfonctionnement du brûleur par
appareil.
– Réinitialisation après un dysfonctionnement du
brûleur en actionnant la fonctionnalité
marche/arrêt du sélecteur Infra puis en
actionnant une nouvelle fois la fonctionnalité
marche.
– Capteur de température bulbe noire fourni
séparément.
Domaines d’application :
– Calflo version haut/bas
Domaines d’application :
– Calflo version haut/bas
Domaines d’application :
– Infra 13/22/38/50 version marche/arrêt
151
Mark Product en prijs catalogus lagen nieuwe opzet:Opmaak 1
07-11-11
12:24
Pagina 152
SCR HAUT/BAS
SLR MARCHE/ARRÊT
COMMANDE MOTEUR
MDC 230V À 3.0KW
Code de commande :
Code de commande :
Code de commande : 3003500
Coffret de commande permettant d’actionner la
fonctionnalité marche/arrêt et la fonctionnalité
automatique haut/bas d’un ou plusieurs système(s) Infra en fonction de la température
ambiante avec contrôle de la température
diurne-nocturne.
Coffret de commande permettant d’actionner la
fonctionnalité marche/arrêt d’un ou plusieurs
système(s) Infra-Line en fonction de la tempérture ambiante avec contrôle de la température
diurne-nocturne.
Pour actionner le ventilateur 1~230V du MDC.
Possibilité de raccorder un thermostat d’ambiance externe et un sélecteur 3 positions pour
le ventilateur.
Spécifications :
– Coffret en acier avec verrouillage cylindrique.
– Minuteur numérique avec programme
hebdomadaire.
– Régulateur de température diurne et
nocturne.
– Régulateur permettant d’actionner la
fonctionnalité automatique haut/bas du
système Infra en fonction de la température
ambiante.
– Commutateur de vacances pour faire
fonctionner l’appareil à une température
nocturne pendant plus longtemps.
– Minuteur de prolongation entre 0-6 heures.
– Sélecteur Infra marche/arrêt par appareil.
– Témoin de dysfonctionnement du brûleur par
appareil.
– Réinitialisation après un dysfonctionnement du
brûleur en actionnant la fonctionnalité
marche/arrêt du sélecteur Infra puis en
actionnant une nouvelle fois la fonctionnalité
marche.
– Capteur de température bulbe noire fourni
séparément.
Spécifications :
– Coffret en acier avec verrouillage cylindrique.
– Groupe d’alimentation 230V par appareil.
– Minuteur numérique avec programme
hebdomadaire.
– Régulateur de température diurne et
nocturne.
– Commutateur de vacances pour faire
fonctionner l’appareil à une température
nocturne pendant plus longtemps.
– Minuteur de prolongation entre 0-6 heures.
– Sélecteur Infra-Line marche/arrêt par appareil.
– Bouton réset pour signaler un dysfonctionnement du brûleur et réinitialiser le brûleur par
appareil.
– Capteur de température bulbe noire fourni
séparément.
Spécifications :
– Coffret en acier.
– Commutateur magnétique pour actionner le
ventilateur.
– Bornes de raccordement pour thermostat
d’ambiance externe.
– Bornes de raccordement pour sélecteur
externe 3 positions.
Domaines d’application :
– Infra 13/22/38/50 version haut/bas
Domaines d’application :
– Infra-Line version marche/arrêt
Domaines d’application :
– MDC version 230V
Systèmes de réglage - 152
Mark Product en prijs catalogus lagen nieuwe opzet:Opmaak 1
07-11-11
12:24
Pagina 153
COMMANDE MOTEUR MDC 400V
Code de commande : 1,1kW 3003502
1,5kW 3003503
2,2kW 3003504
3,0kW 3003505
Pour actionner le ventilateur 3~400V du MDC.
Possibilité de raccorder un thermostat d’ambiance externe.
Spécifications :
– Coffret en acier.
– Commutateur magnétique pour actionner le
ventilateur.
– Bornes de raccordement pour thermostat
d’ambiance externe.
Domaines d’application :
– MDC version 400V
153
