vénitien NOTICE DE POSE avec
le store
Outils recommandés:
✓Perceuse ✓niveau ✓vis ✓ crayon ✓mètre ✓tournevis STORE VENITIEN
vénitien
16/25/35/50mm
avec
le store
vénitien

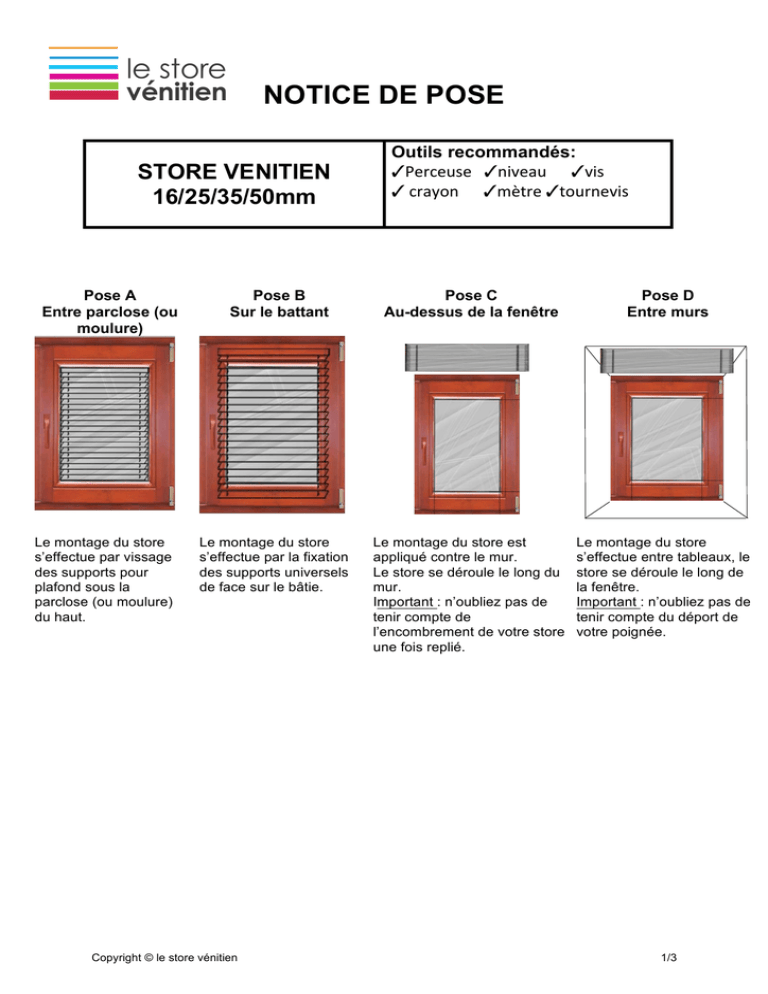

Pose A
Entre parclose (ou
moulure)
!
!
!
!
!
Pose B
Sur le battant
Pose C !!
Au-dessus de la! fenêtre
!
Pose D
Entre murs
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
Le montage du store
s’effectue par vissage
des supports pour
plafond sous la
parclose (ou moulure)
du haut.
!
!
!
!
Le montage du store
!
s’effectue par la fixation
!
des supports universels
de face sur le bâtie. !
!
!
!
!
!
!
!
!
Le montage du store est
!
appliqué contre le mur.
! long du
Le store se déroule le
!
mur.
Important : n’oubliez! pas de
tenir compte de
!
l’encombrement de votre
store
!
une fois replié.
Le montage du store
s’effectue entre tableaux, le
store se déroule le long de
la fenêtre.
Important : n’oubliez pas de
tenir compte du déport de
votre poignée.
!
Copyright © le store vénitien 1/3
vénitien
le store
Multicolor
vénitien 1)
NOTICE DE POSE Installez préalablement les supports sur le caisson de votre store de façon équitable et présentez
le store sur le bâtie de la fenêtre (attention à ne pas placer les supports sur les mécanismes du
caisson).
Vue du dessus du store
le store
vénitien
avec
le store
avec
vénitien
Mécanisme
(servant à monter et descendre le store)
2)
3)
4)
5)
Support de fixation
Marquez au crayon l’emplacement des supports (sur le mur, le plafond, la fenêtre…).
Retirez les supports du caisson et vissez les supports selon vos marques à l’aide d’une
visseuse.
Ouvrir les loquets pivotant de chaque support de 90° vers vous.
Introduisez le caisson du vénitien entre le loquet pivotant et les ergots du support en inclinant
légèrement la face avant du caisson et relevez la face arrière du caisson en le plaquant sur les
supports puis refermer le loquet contre le caisson.
Si vous optez pour le guidage latéral (câble en acier gainé) et la fixation par équerre de guidage :
1) Déroulez complètement votre store et marquez au crayon de part et d’autre l’emplacement où les
équerres de guidage seront placées.
2) Vissez les équerres selon vos marques.
3) Puis passez le câble dans l’équerre et enfilez le serre câble.
4) Remontez-le contre l’équerre de guidage.
5) Tendez bien le câble et visser le serre câble.
Si vous optez pour le guidage latéral (câble en acier gainé) et la fixation par équerre métal avec
serre câble intégré :
1) Déroulez complètement votre store et marquez au crayon de part et d’autre l’emplacement où
les équerres de guidage seront placées.
2) Vissez les équerres selon vos marques.
3) Puis passez le câble dans l’équerre, tendez-le et visser le serre câble.
Si vous optez pour le guidage latéral (câble en acier gainé) et la fixation par pontet (ou tablette):
1) Déroulez complètement votre store et marquez au crayon de part et d’autre l’emplacement où
les pontets de guidage seront placés.
2) Puis passez le câble dans l’équerre, tendez-le et visser le serre câble.
3) Passez le câble de guidage dans le serre câble, tendez votre câble et remontez le serre câble
jusqu’à la hauteur de la tablette puis serrez-le au câble.
4) Coupez le surplus de câble en laissant 3 à 4 mm sous le serre câble.
5) Puis vissez le pontet aux emplacements précédemment marqués au crayon sur la moulure.
Copyright © le store vénitien 2/3
vénitien
le store
Multicolor
avec
vénitien NOTICE DE POSE L’opération est identique pour le pontet avec serre câble intégré
1) Déroulez complètement votre store et marquez au crayon de part et d’autre l’emplacement où
les pontets de guidage seront placés.
2) Puis passez le câble dans le serre câble intégré au pontet, tendez-le et vissez le serre câble.
3) Puis vissez le pontet aux emplacements précédemment marqués au crayon sur la moulure.
le store
vénitien
le store
avec
POSE SANS PERCAGE
vénitien
Support de fixation spécifique qui se clipse sur
le battant de la fenêtre.
Battant de fenêtre
1)
2)
3)
4)
5)
6)
!
Ouvrez votre fenêtre.
Installez préalablement les supports sur le caisson de façon équitable et présentez le store
sur le bâtie de la fenêtre (attention à ne pas placer les supports sur les mécanismes du
caisson).
Marquez au crayon l’emplacement des supports sur le battant de la fenêtre.
Retirez les supports du caisson.
Posez les supports sur le battant et serrez-les à l’aide de la vis 6 pans intégrées au support.
Puis clipper le cache vis.
Si vous optez pour le guidage latéral (câble en acier gainé) et la fixation par équerre sans
percement :
1) Déroulez complètement votre store et marquez au crayon de part et d’autre sur le bâtie
l’emplacement où les équerres de guidage seront placées.
2) Ouvrez votre fenêtre.
3) Posez les équerres de guidage sans percement sous le bâtie et serrez les à l’aide de la vis 6
pans intégrée à l’équerre.
4) Puis clipper le cache vis.
5) Puis passez le câble dans le serre câble intégré à l’équerre.
6) Tendez bien le câble et vissez la serre câble.
Copyright © le store vénitien 3/3
