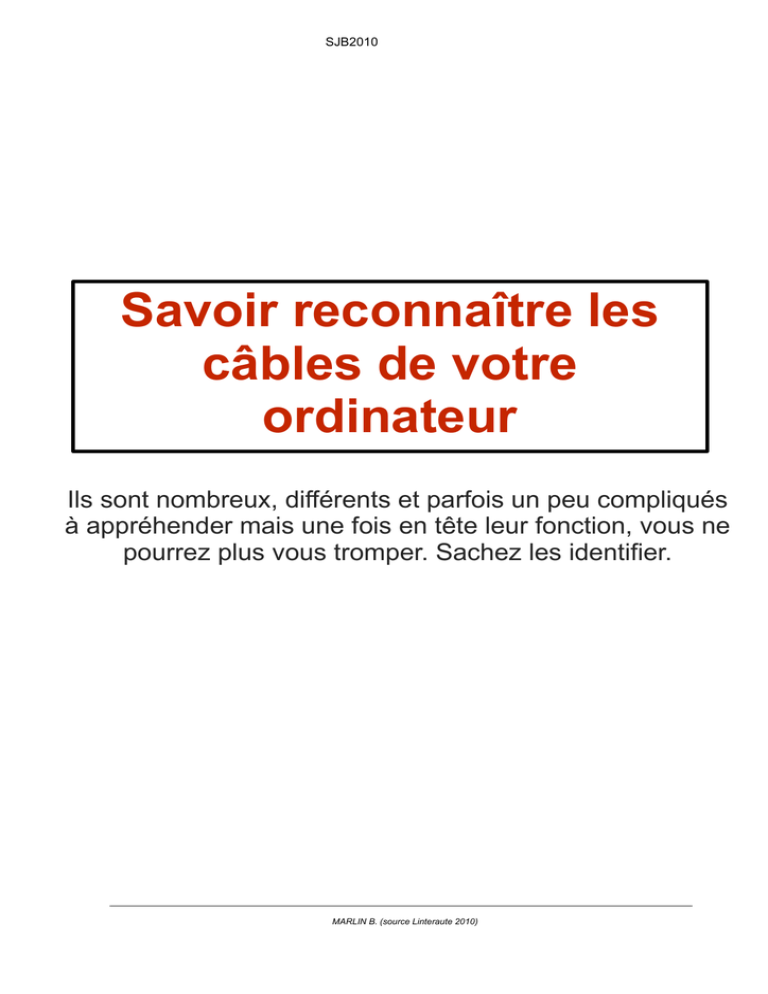

Savoir reconnaître les
câbles de votre
ordinateur
Ils sont nombreux, différents et parfois un peu compliqués
à appréhender mais une fois en tête leur fonction, vous ne
pourrez plus vous tromper. Sachez les identifier.
MARLIN B. (source Linteraute 2010)
L'USB
Relativement connue, cette connectique est
utilisée pour brancher les périphériques de
l'ordinateur "à chaud". Il suffit en effet de relier le
câble pour que le périphérique soit reconnu par
l'ordinateur, sans avoir à redémarrer le système.
L'USB 2 propose des débits de 480 Mbits/s et
devrait être remplacé en 2011 par l'USB 3 et ses
débits de 4,8 Gbits/s. L'USB est capable de
fournir en électricité les périphériques peu
gourmands.
Il existe trois types de formats USB : le B mâle
(généralement pour les imprimantes), le mini
USB B mâle (GPS, téléphones...), et le mini
USB A mâle (idem que le mini B mâle).
On trouve désormais des clés USB A mâle au
format timbre poste (cf image ci-contre en bas).
Le HDMI
Cette connectique est associée à la haute
définition. Elle se trouve au dos des
téléviseurs LCD, des moniteurs PC dernière
génération et des cartes graphiques. Elle
sert à transférer les flux audio et vidéo de la
source (console de jeu, lecteur Blu-ray,
ordinateur...) à l'écran de destination.
Le HDMI est actuellement dans sa norme
1.3 qui permet le transfert d'une vidéo au
format Full HD (1920 x 1080 pixels). Une
norme 1.4 a été lancée en 2009. Elle est
prévue pour accepter des flux de données
plus important, ce qui sera essentiel si les
films et la télévision en 3D s'imposent.
L'Ethernet
Même si pour des raisons pratiques, on
souhaite souvent se débarrasser des fils,
l'Ethernet a encore de beaux jours devant lui.
Ces câbles réseaux servent à relier des
ordinateurs entre eux par le biais d'un routeur,
où à se connecter à Internet en se connectant
à un modem.
L'Ethernet est une technologie fiable, simple à
utiliser et qui offre les meilleurs débits pour le
réseau. On peut en effet à un prix raisonnable
s'offrir des câbles 1 Gbits/s. La plupart des
ordinateurs modernes sont équipés de cartes
mères 10/100/1000 Mbits Ethernet. Il ne reste
donc que le câble à acheter, les ports Ethernet
étant déjà présents sur l'ordinateur.
MARLIN B. (source Linteraute 2010)
Le VGA
Ancien format d'affichage devenu presque
obsolète avec le DVI puis le HDMI, le VGA se
trouve encore sur les écrans anciens et sur
les modèles les plus économiques. Ce
standard a été créé à l'origine pour un
affichage vidéo en résolution 640x480 pixels.
Pour s'adapter aux écrans modernes, il a
évolué passant au SVGA (800x600), puis au
XGA (1024x768), au SXGA (1280x1024) et
désormais au UXGA (1600x1200).
Le VGA reste le format de la sécurité : il
permet de brancher son écran sur sa carte
mère si sa carte graphique grille. C'est aussi
le port qui fonctionne sans pilote. Il est donc
bien pratique lorsqu'on se trouve en mode
sans échec...
Le DVI
C'est la connectique la plus utilisée sur les
moniteurs LCD modernes. Elle améliore la
qualité de l'affichage par rapport au format VGA
car elle permet une transmission sans perte du
signal (numérique-numérique au lieu du
numérique-analogique en VGA).
D'autre part, le DVI permet des meilleures
nuances de couleurs par pixel, et donc un rendu
globalement plus précis. On trouve d'ailleurs des
convertisseurs VGA-DVI (voir image ci-contre en
haut) pour adapter un moniteur récent à un vieil
ordinateur ou l'inverse.
Le S-video
Le mode super vidéo, ou S-video, est la
plupart du temps proposé sur les équipements
vidéo. Il peut donc servir à brancher un PC sur
un écran de télévision sans passer par le
HDMI. Toutefois, le S-video ne fait circuler que
l'image, pas le son. D'autre part, le mode Svideo est prévu pour des résolutions de
téléviseur ancienne génération, non Full HD.
Cependant, le S-video est progressivement
remplacé par le DVI et le HDMI. Il ne faut pas
non plus le confondre avec les câbles RCA ou
péritel qui transportent aussi le son.
MARLIN B. (source Linteraute 2010)
Le Firewire
Ce moyen de communication a été rapidement
supplanté par l'USB et n'est plus trop utilisé
aujourd'hui. Toutefois, on le rencontre encore
parfois, surtout sur du matériel Apple ou Sony,
ses deux soutiens.
Comme l'USB, le Firewire permet de brancher
un périphérique à chaud, sans avoir à
redémarrer l'ordinateur pour qu'il soit reconnu.
Le Firewire existe principalement en deux
versions, le s400 et le s800 qui offrent des
débits de 400 et 800 Mbits/s respectivement.
Tout comme l'USB, un périphérique Firewire est
alimenté faiblement en électricité.
Le DisplayPort
Ce format bien particulier se veut une
alternative au DVI et à l'HDMI pour relier les
ordinateurs aux moniteurs et téléviseurs. Il a
pour principal avantage sa connectique très
simple qui rappelle un peu l'USB, et supporte
les moniteurs d'une résolution allant jusqu'à
2560x1600 pixels.
Mais il est très peu utilisé. Les constructeurs
tels qu'Apple en équipe leurs ordinateurs,
mais la majorité de l'industrie s'est tournée
vers le HDMI et le DVI.
Le S/PDIF
Ce format audio permet de connecter des
enceintes en faisant circuler le flux audio au
format numérique. En pratique, cela ne change
pas grand chose à la qualité du son. Par contre, si
vous n'avez pas d'amplificateur ou de
convertisseur analogique - numérique, le S/PDIF
peut servir à transporter du son d'un équipement
numérique à l'autre.
D'autre part, le S/PDIF n'a pas vraiment connu de
succès, on lui préfère généralement les câbles
jack, mini-jack ou RCA pour connecter ses
équipements audio.
MARLIN B. (source Linteraute 2010)
La prise RCA
Là encore, il s'agit d'un vieux câble sans doute
amené à disparaître sous l'impulsion des
téléviseurs haute définition et du câble
correspondant : le HDMI. Le RCA était le câble
audio-vidéo le plus répandu à l'époque des
téléviseurs cathodiques. Il est toutefois
toujours présent et utilisé sur les téléviseurs
modernes, par exemple dans le cas de la
console Nintendo Wii qui n'est pas compatible
HD.
La prise RCA est simple d'utilisation et
relativement standard, mais n'a pas été prévue
pour faire circuler des flux vidéo haute
résolution. On trouve également des prises
RCA au sein des cartes d'acquisitions vidéo
sur ordinateur.
Jack et mini-jack
Mieux connu car il est très utilisé dans la HiFi et dans le monde de l'audio, le câble jack
et mini-jack est souvent de petite taille car il
traite un signal assez faible. Il est beaucoup
utilisé sur les cartes sons, à l'avant et à
l'arrière de l'ordinateur, mais on en trouve
également sur les moniteurs PC et parfois
directement sur les enceintes.
Avec un baladeur MP3, ou un téléphone
multimédia, on peut d'ailleurs généralement
écouter ses musiques sur des enceintes en
passant par un câble mini-jack.
Le DIN
Le format DIN rappelle l'interface des câbles
PS/2 utilisés en informatique pour connecter
la souris et le clavier (même si désormais les
constructeurs optent soit pour l'USB, soit
pour le sans fil).
Et c'est normal, car si le DIN est souvent
utilisé dans l'audio pour relier des
composants à un amplificateur, le mini-DIN
est capable de transporter aussi bien des
données vidéo et même informatique. On
trouve des connecteurs allant de 3 à 8
broches.
MARLIN B. (source Linteraute 2010)
Le port parallèle
Encore utilisé pour les vieilles imprimantes, le
port parallèle est également amené à
disparaître. Cette interface permettait de
connecter des périphériques à l'ordinateur par
l'intermédiaire d'une communication parallèle.
Mais le port parallèle servait également à
connecter d'autres périphériques comme les
scanners, les graveurs ou certains disques durs
externes. Ce type d'interface est désormais
remplacée par le Firewire et l'USB, plus
pratiques
(alimentation,
branchement
à
chaud...).
L'eSata
Cette connectique est dérivée du SATA,
utilisé au début pour remplacer les câbles
reliant la carte mère au disque dur interne. Le
SATA 2 offre un débit théorique de 2400
Mbits/s (300 Mo), et un consortium travaille
encore à faire évoluer ce débit.
Assez vite finalement, le SATA a été décliné
en une version externe, l'eSATA qui sert là
encore principalement pour connecter les
disques durs externes. Cette interface évite la
congestion possible sur l'USB 2. Toutefois,
l'USB 3 pourrait mettre à mal l'eSATA, s'il
atteint vraiment des débits de 4,8 Gbits/s
théoriques.
Alimentation
Les câbles et prises d'alimentation dans la
micro-informatique sont relativement faciles à
reconnaître et n'ont pas changé depuis bien
longtemps. Les câbles sont interchangeables
(écrans, imprimantes et ordinateurs).
Attention en revanche à la position du câble
dans la pièce, qui ne doit pas traîner à
proximité de vos pieds. Un ordinateur
encaisse mal
les
coupures
brutales
d'électricité, sauf à utiliser un onduleur.
