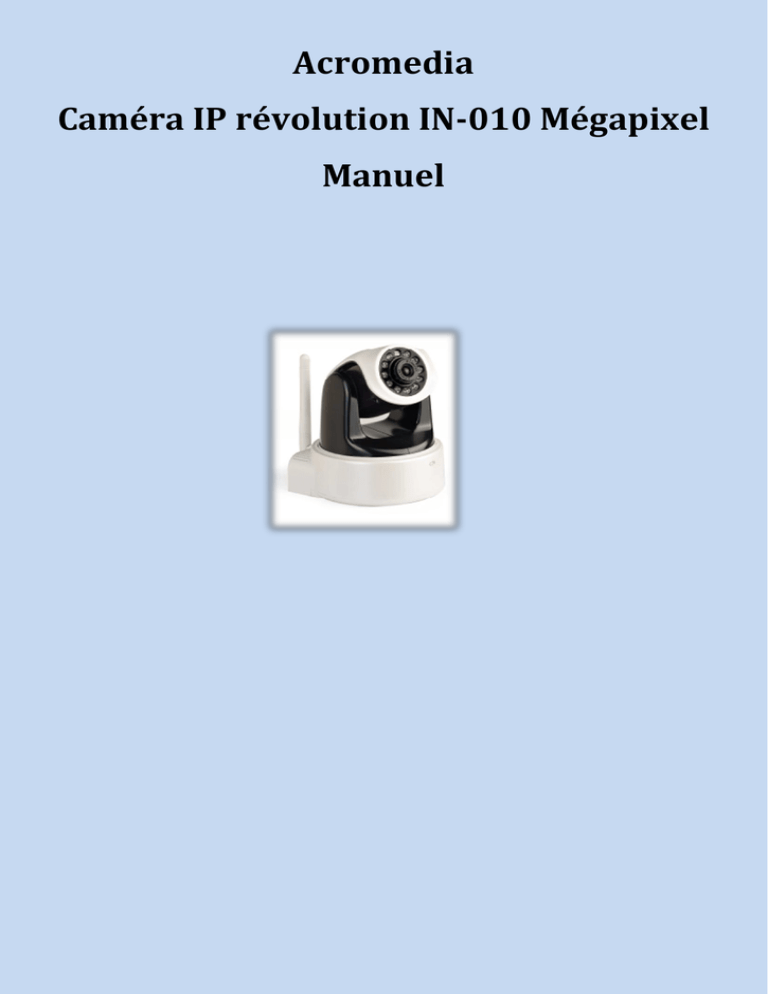

Acromedia
Caméra IP révolution IN-010 Mégapixel
Manuel
Contenu :
Chapitre I Introduction de Produit -----------------------------------------------Chapitre II Installation de Produit ------------------------------------------------Chapitre III Recherche d’équipements et login--------------------------------Chapitre IV paramètres d'attributs vidéo et Opérations de contrôle
PTZ (Pan / Tilt / Zoom) -------------------------------------------------------------Chapitre V Système d’options Paramètres--------------------------------------Chapitre VI Front-End-enregistrement------------------------------------------Chapitre VII paramètres d'alarme ------------------------------------------------Chapitre VIII commande du panneau -------------------------------------------Chapitre IX Outils de diagnostic-------------------------------------------------Chapitre X Déconnexion-----------------------------------------------------------Chapitre XI Comment accéder à la caméra IP via le WAN (Wide Area
Network) -----------------------------------------------------------------------------Chapitre XII Comment accéder aux Caméra IP Grâce à Intelligent
Mobile Phone-------------------------------------------------------------------------
Introduction Chapitre I Produit -------------------------------------------------Nous vous remercions d'utiliser filaire/ sans fil Caméra IP. IPCAM est un équipement électronique qui
est capable de transmettre dynamique flux vidéo partout dans le monde à travers le réseau.
L'utilisateur peut toujours surveiller l'endroit qu'il veut de n'importe où, tant qu'il est en mesure de se
connecter à l’Internet. ASW caméra IP fonctionne sur la base de la norme TCP/ IP. Un WEB serveur est intégré
à l'intérieur, il peut soutenir Internet Explorer. Et cette fonction peut vous aider à accomplir en ligne la gestion
et la maintenance de votre appareil tout simplement, comme configuration à distance, démarrage à distance
et mise à niveau du micro logiciel.
Vous pouvez utiliser les maisons de suivi IPCam, bureaux, usines, les magasins, les pépinières etc, simple,
pratique et en temps réel.
1.1----Matériel / Logiciel requis :
Pour utiliser l'ordinateur-caméra à travers les réseaux, la minimum spécification matérielle de votre
ordinateur doit être respectée :
1. UC Pentium III ou mieux, la fréquence 1 GHz ou supérieur;
2. Au moins 256M de mémoire;
3. Windows XP, Windows 7, 2000 ou système d'exploitation ci-dessus Internet Explorer version 4.0 ou
supérieure, IE 6.0 est fortement recommandée.
1.2---- Caractéristiques du produit :
Simplicité d'installation : Il est très simple à installer IP caméras. Si vous choisissez la solution réseau
filaire, vous n’êtes besoin pour préparer alimentation et la connexion des réseaux. Ce support de caméra IP
peut fonctionner en WIFI, l'utilisateur peut connecter le routeur et la caméra IP en entrant sur le bouton de
caméra IP et routeur, et ne pas utiliser le mot de passe pour se connecter au routeur.
Domaine d'utilisation : Appliquer sur les maisons, les bureaux, entreprises, les supermarchés, les écoles
et autres lieux publics.
Pour protocoles multiples : Système d'exploitation embarqué supporte les protocoles TCP/ IP, SMTP
(protocole de messagerie simple), HTTP, UPNP, etc.
Configuration simple : Standard navigateur Web GUI peut aider aux utilisateurs de contrôler et de gérer
les caméras IP via LAN ou Internet.
Regarder la vidéo et enregistrement vidéo : Fournir GUI concis pour utilisateur de regarder des flux
vidéo en temps réel depuis n'importe quel réseau connexion. Et les segments vidéo peuvent être enregistrés
sur votre ordinateur.
Surveillance des alarmes : Par dispositif alarme externe, les informations d’alarme peuvent être
envoyées à votre adresse e-box ou votre téléphone mobile. Surtout, l'utilisateur peut activer la fonction de
détection de mouvement pour détecter tout mouvement dans la zone sélectionnée. Si toute activité, illégale
invasion se produit, l'alarme sera réalisée. Simultanément, les images capturées seront envoyées à l'adresse
e-mail indiquée par l'utilisateur.
1.3 Liste de colisage :
● Caméra IP
● CD-ROM (y compris notice d'utilisation, le contrôle, l'équipement de recherche)
● Adaptateur secteur
● Support
1.4 Interfaces :
Audio : Utilisé pour brancher un casque, écouter la voix de l'utilisateur.
ANT : Utilisé pour connecter l'antenne.
CARTE SD : Permet d'insérer SD CARD.
WPS : Permet de connecter le router. Quand on est connecté au routeur, la lumière est bleue.
DC5 : Permet de connecter l'adaptateur secteur.
Bouton de réinitialisation : Dans le bas de l'appareil. Si l'utilisateur oublie le mot de passe,
appuyez simplement sur ce fond pendant plus de 5 secondes, puis l'utilisateur peut restaurer les
paramètres d'usine.
Réglez objectif de la caméra : Tournez doucement l'objectif jusqu'à ce que l'image est clair.
Chapitre II Installation-------------------------------------------------2.1 Installation de matériel
1. Installation connexion réseau :
Insérez une tête de cristal de câble à paire torsadée dans l’emplacement pour câble de NIC (Network
Interface Card), qui localise à l'arrière de la caméra IP. Ensuite, branchez les autres cristaux de câble au
routeur ou un commutateur.
Conseils: La longueur du câble à paire torsadée doit être inférieure à 100 mètres, si non la
communication ne sera pas stable. Si la distance de connexion supérieure à 100 mètres, relais de
commutation est recommandé.
2. Alimentation :
Branchez la caméra IP avec le fil d’alimentation distribué dans la boîte.
Mis en garde : Veuillez utiliser l'adaptateur secteur d'origine distribué avec le dispositif de caméra, si non
il peut endommager le matériel.
3. Vérifiez que le voyant réseau :
Lorsque l'appareil fonctionne normalement, le voyant vert de la caméra IP est allumé en permanence
et le jaune clignote.
2.2 Software Installation
L'installation du logiciel est très simple, il vous suffit, double-clique sur ocx2.exe et l'installation
peut être terminée automatiquement comme indiqué ci-dessous.
Il y a deux façons d'installer le logiciel.
I: CD-ROM d'installation :
1. S'il vous plaît mettez le CD joint dans le lecteur de CD-ROM dans votre PC.
2. Double-clique sur ocx2.exe et l'installation peut être terminée automatiquement.
II: Télécharger OCX.exe de la caméra réseau, puis installez-le :
1. Lorsque le logiciel n'est pas installé sur votre PC, quant à lui, l'appareil est connecté au réseau,
vous serez invité pour télécharger et installer le logiciel de contrôle.
Vous pouvez télécharger la même chose pour n'importe quel dossier quel vous voulez. Après le
téléchargement terminé, double-clique sur OCX.exe et installation automatique sera mise en œuvre.
Téléchargement OCX.exe de la caméra réseau est largement utilisé dans les cas où CD
d'installation n'est pas disponible.
Chapitre III Recherche équipements et connectez-vous à la caméra réseau-----------3.1 Caméra IP Chercher dans LAN
NOTE :
1: Assurez-vous que l'équipement est correctement relié au réseau.
2: Le routeur doit prendre en charge le protocole DHCP (Dynamic Host Configuration Protocol), car les
adresses IP dynamiques obtention est l'un des réglages d'usine de camera. Si l'appareil ne peut pas obtenir la
bonne adresse IP, il utilise l'adresse IP par défaut.
3: Camera ne peut pas être immédiatement utilisé lors de la connexion d'alimentation est OK,
l'initialisation du système coûtera plus de 20 secondes.
1: Équipement Recherche :
Après installation du logiciel, s'il vous plaît activer la recherche outils ipcamtools.exe. Lorsque
l'interface graphique apparaît, cliquez s'il vous plaît sur le bouton «rafraîchir». Le programme va rechercher
les caméras réseau, et afficher l'adresse IP recherchée, numéro de port, de l'équipement, numéro
d'identification, le nom, le nom de la machine de domaine dynamique, l'adresse et l'adresse MAC sans fil. Un
exemple est montré que figure ci-après.
NOTE :
(iPcamtools.exe n'est utilisé que pour rechercher l'adresse IP LAN les adresses et les numéros de ports
des caméras. Cependant, l'outil n'est pas en mesure de rechercher l'adresse IP de la caméra ainsi que le
numéro de port WAN.
2: Caméra réseau Connexion :
Cliquez sur "appareil ouvert" ou l'entrée de la propriété intellectuelle dans le navigateur dans son
champ d'adresse directement accéder à la page de connexion (Par exemple: http://192.168.1.92). Comme le
montre
"Bouton de connexion" est une option pour entrer dans l'ordinateur de l'utilisateur, et "login
téléphone mobile" est une autre option pour les utilisateurs qui utilisent le Smartphone. Par l'aide du
login'' téléphone portable", l'utilisateur peut regarder la vidéo des caméras réseau et d'exploiter un certain
nombre de communes caractéristiques de la caméra réseau. L'utilisateur peut cliquer sur "ipad" bouton pour
vous connecter à la console Caméra IP s'il veut regarder en ligne flux vidéo et utiliser la caméra IP via iPad.
Lorsque la connexion est fait, utilisateur peut choisir la version linguistique appropriée sur la partie
supérieure coin gauche
3: Nom d'utilisateur et mot de passe d'authentification :
Le nom d'utilisateur et mot de passe par défaut sont "admin". Pour la première connexion, entrez
votre nom d'utilisateur (admin), mot de passe (admin) et cliquez sur le bouton "Login" pour entrer dans
l'interface du moniteur, le nom d'utilisateur et mot de passe sont modifiables. Pour la sécurité question, il est
fortement recommandé de changer le mot de passe dans le panneau de contrôle. Après avoir entré le nom
d'utilisateur et mot de passe, en temps réel des images sont affichées sur l'écran de contrôle.
Chapitre IV attribut paramètres vidéo et PTZ (Pan / Tilt / Zoom) les opérations de
contrôle---------------------------------------------------------------------------------------------------
4.1 Description des fonctions :
WINDOWS : WINDOWS est défini comme numéro de la fenêtre vidéo affichée dans la région vidéo, le
courant maximal de laquelle étaient 100.
Vidéo size : Soutien quatre types de vidéo. Les suivants 1280x720, 640x480, 320x240, 160x120.
Frame rate : Régler le débit de la vidéo en cours de trame. L'utilisateur peut changer la vitesse de
défilement de limiter le trafic réseau et d'atteindre plus couramment séquence d'images.
IR-LED : L'utilisateur peut activer ou éteindre les lumières infrarouges.
Mode : Définir le mode de lampe vidéo, et de supprimer l'impact gigue de l'image selon la fréquence de
l'électricité. Ce qui suit trois modes sont utilisés: 50HZ/ 60HZ modèle/ extérieur. En règle générale, utilisation
en mode intérieur 50Hz ou 60Hz, mode extérieur doit être défini comme par l’environnement de travail réel
caméra.
Flip vertical : La vidéo à l'envers. Retournement horizontal: Inverse la vidéo.
Flip horizontal : L’inverse la vidéo.
Mute : Eteindre le son de la caméra IP.
Video Panel : Touches de fonctionnement de raccourci, ce qui peut prendre des photos, de la vidéo et
de réaliser la fonction de la voix interphone.
Sound Alarme : Lorsque le dispositif d'alarme est déclenché, alarme sonore s’active. Si non, l'ordinateur
est muet.
Stretch : Etirer l'image à la fenêtre entière.
OSD : Ajouter horodatage à la vidéo.
Connexion : Raccorde l'adresse d’appareil sélectionné, et affichent les images dans la fenêtre en cours.
Disconect : Déconnecter la connexion vidéo sélectionné, et arrêter l'affichage vidéo. Si l'enregistrement
vidéo est en cours, l'opération s’arrêtera simultanément.
Snapshot : Photographie du périphérique sélectionné et enregistrez le photographie d'image.
View Snapshot : Dossier Ouvrir l'image pour voir les photos.
Start/ Stop the vidéo record : Démarrer ou arrêter l'enregistrement vidéo de l'appareil sélectionné.
Start/ Stop all of the vidéo record : Démarrer ou arrêter la vidéo record de tous les périphériques
connectés.
View screen : Dossier Open vidéo, affiche la vidéo enregistrée.
Start Talk : Utilisé pour les utilisateurs qui veulent parler par internet.
Full screen : L'écran est plein écran, afin de voir facilement.
PTZ speed : L'utilisateur peut contrôler la vitesse PTZ en fonction des besoins
Ptz preset : Aucun.
L'interface d'utilisation vidéo est affichée comme sui :
Description : Lorsque la fenêtre est sélectionnée, la marge de la fenêtre deviendra rouge. Doubleclique pour sélectionner l'écran, et l'écran passe automatiquement en mode plein écran. A revenir à son état
d'origine, s'il vous plaît cliquer deux fois sur l'écran à nouveau.
Vidéo panel : panneau de vidéo est quelques touches de raccourci pour atteindre fonctions, où
est la touche de raccourci vidéo,
moniteur,
est la touche de raccourci caméra,
est la touche de raccourci vocal interphone,
est le raccourci clavier
n'ont pas défini.
Instructions d’exploitation avancée:
Connect All : Permet de connecter toutes les caméras IP.
Disconnect All : Permet de déconnecter toutes les caméras IP.
ALL start Record : Permet de commencer enregistrement de toutes les caméras.
ALL Stop Record : Permet d’arrêter enregistrement de toutes les caméras .
Video effect : Il consiste à définir le taux de compression du l'option image. La meilleure performance
d'image peut produire la meilleure qualité. However -meilleure image, il va produire des bonnes images, mais
les fichiers enregistrées besoin de plus d'espace de stockage et aussi plus de trafic réseau. Relativement,
l'option de l'image Fluide va produire moins de trafic réseau et il a besoin moins d'espace pour enregistrer un
vidéo. Il est commenté à utiliser plus le mode WAN (Wide Area Network), de sorte que l'utilisateur peut
obtenir séquences d'images couramment.
Et elle est commentée d'utiliser de la meilleure image dans le LAN (réseau local)
pour atteindre la meilleure performance d'image. Pendant ce temps, l'utilisateur peut choisir d'autres modes
que par son/ sa réel exigences.
Brightness : Permet de régler la luminosité de l'image.
Contrast : Permet de régler le contraste de l'image.
Hue : Permet de régler la teinte de l'image.
Saturation : Permet d'ajuster la saturation de l'image.
Default Parameters : Définissez les paramètres par défaut de l'image, recommandons d'utiliser les
paramètres par défaut.
Chapitre V Système Options Paramètre--------------------------------------------------------------Réseau options de la caméra page de configuration sont à l'extrême gauche, en cliquant sur la flèche
gauche, la page cachée paramètres seront élargis. Cliquez sur la flèche gauche, définissez les options comme
suit.
Description du fonctionnement des options setup :
1: Real-time vidéo : Pour visionner une vidéo, en tout cas, vous pouvez cliquer sur ce bouton
pour entrer dans le mode vidéo à regarder.
2: Tablet PC : Permet de visualiser la vidéo en iPad.
3: Network Connection : Définissez les paramètres associés à la connexion réseau.
Network settings :
 Connect Port : Le port par défaut de la caméra IP est de 81. Si vous souhaitez visiter plusieurs
caméras ip qui se trouvent dans un LAN, vous devez attribuer à chaque caméra IP d'un port unique, par
exemple 81,82, et ainsi de suite.
 IP address type : Sélectionnez DHCP: L'appareil obtient automatiquement l'adresse IP, ce qui
n'est pas fixée (cette fonction nécessite le routeur charge le protocole DHCP protocole, et cette fonction doit
être activée).
Using the specified IP address (static IP) : Pour spécifier le IP matériel, il est nécessaire de
remplir manuellement l'adresse IP. Remplissez les informations pertinentes par le dépositaire et cliquez sur le
bouton «Enregistrer». Cette fonction de l'équipement nécessaire de redémarrer pour prendre effet.
Paramètres de la passerelle utilisent généralement les paramètres par défaut, et le périphérique utilise
l'adresse IP du routeur comme passerelle.
4: Wireless Connection :
Fonction WPS est pris en charge par IP Cam. L'utilisateur peut faire la connexion entre la came
et le routeur IP sans fil avec WPS fonction en appuyant simplement sur le bouton WPS sur la came IP, sans que
le processus de la mise en mot de passe. Si l'utilisateur appuie sur la Bouton WPS sur le dos de l'appareil, la
vérification WPS page va s’afficher sir web-page. Il vous donnera l'avis de l'utilisateur successeuse cryptage
WPS après vérification est terminée.
 The device supports WiFi wireless capabilities : Si la caméra d’utilisateur prend en charge la
fonction de réseau sans fil. Après avoir réglé les paramètres WiFi, comme les mots de passe, les paramètres
d'authentification, s'il vous plaît sélectionnez "Activer" et redémarrez l'appareil. Ensuite, l'utilisateur sera en
mesure d'accéder au réseau via un réseau sans fil des caméras. (Paramètres sans fil doit être en stricte
conformité avec les paramètres de la méthode d'authentification de mot de passe du routeur sans fil. Si non, il
ne peut pas connecter la caméra sans fil.
Si l'utilisateur veut utiliser la fonction sans fil, ouvrir
appuyer
sur
la recherche de votre routeur sans fil région va commencer, d'autre part,
choisir le nom du routeur de l'utilisateur lui-même et remplissez le mot de passe du routeur sans fil et le type
d'adresse IP. Généralement, l'utilisateur peut se connecter au routeur maintenant. Débranchez le câble réseau
à ce moment-là, vous devriez trouver la caméra IP. Caméra réseau prend en charge le cryptage WEP et WPA2.
Comme la diversité du routeur, si d'une façon cryptage n'est pas connecté sur le routeur, l'utilisateur doit
essayer de se connecter à une autre méthode de cryptage.
 MSN : Utilisé pour ajouter un compte MSN. L'utilisateur peut ajouter des comptes MSN amis
à travers laquelle peut accéder à la caméra IP aussi.
 Dynamic DNS :
L'appareil prend en charge la résolution de tiers de noms du domaine, DNS dynamiques de
www.3322.org et www.dyndns.org. De plus, le matériel est livré avec un nom de domaine unique au
monde. L'utilisateur peut choisir lui-même. De manière générale, les utilisateurs ont souvent recours.
 Upnp settings : Upnp est la fonction automatique de mappage de ports. Si l'appareil est
connecté à un routeur. Pour accéder aux caméras par le biais WAN, il est nécessaire d'ouvrir un port spécifié
du routeur. (Cette fonction nécessite un soutien routeur, et cette fonction doit être ouverte. Sans cette
fonctionnalité, vous devez configurer manuellement le mappage de ports dans le routeur). Si l'upnp activée
avec succès, la figure ci-dessous sera affiché.
 Port settings : Le port par défaut attribué à la caméra IP est de 81.
 Reverse connect : Habituellement, dans les réseaux, caméra IP est défini comme serveur et
logiciel de la surveillance. Mais dans le cas qui localise caméras IP sur le réseau qui ne prennent pas en charge
les paramètres du serveur. Inverser la connexion fonction peut aider l'utilisateur à configurer la caméra IP en
tant que client et configurer le logiciel de surveillance de serveur, de sorte que l'utilisateur peut accéder à la
caméra IP via le logiciel du moniteur.
Chapitre VI Front-End-enregistrement--------------------------------------------------Front-End enregistrement signifie que l'utilisateur peut enregistrer la vidéo dans la carte SD insérée
dans la came IP. Pendant ce temps, l'utilisateur peut accéder à la vidéo directement depuis la carte SD, ou
télécharger la vidéo à travers les réseaux.
Remarque: Si l'utilisateur trouve la capacité de la carte SD insérée affichée sur la caméra ip inférieure à la
capacité réelle, s'il vous plaît formater la carte SD en NTFS, ou une caméra IP ne peut pas identifier la capacité
de plus de 2 Go de carte. Format en FAT3 ne peut pas identifier plus que 2 Go de la carte.
 Storage :
Taille espace réservé est utilisé pour définir la taille du buffer de la carte SD, en général, il est défini
comme 100Mo. Commutateur fixe la durée de chaque fichier vidéo, elle est commentée pour régler l'heure
de moins de 60 minutes. La caméra IP informe que la carte SD n'est pas disponible si la carte SD n'est pas
détectée, sinon, il affiche l'espace libre sur la carte SD.
 Browsing :
Navigation dans les fichiers est utilisée pour accéder aux fichiers vidéo enregistrés dans la carte SD à
travers les réseaux. Lorsque vous cliquez sur le dossier de fichiers SD, l'utilisateur peut télécharger n'importe
quel fichier vidéo enregistré.
 Snapshot :
Caméra IP peut prendre des photos dans une période de temps choisie définie par l'utilisateur et
enregistrer les photos sur la carte SD. L'intervalle par défaut est de 60 secondes.
 Schedule Record :
L'utilisateur peut régler la fonction d’enregistrement d'agenda. La zone rouge est le créneau horaire choisi.
 Alarm Record :
Caméra IP permet d'enregistrer lorsqu'une alarme est déversé par détection de mouvement. L'utilisateur
peut définir les plages horaires d'enregistrement. La zone rouge est le créneau horaire choisi.
Chapitre VII paramètres d'alarme --------------------------------------------------------
Réglages de l'appareil d'alarme sont utilisés pour définir la fonction d'alarme de la caméra. Lorsque le
signal d'alarme externe ou la détection de mouvement est déclenchée, l'alarme se d’éclanche. Si l'utilisateur a
mis en place la fonction e-mail, remplissez l'adresse de courrier correspondant à recevoir du courrier. Un poste
d'alarme est envoyé à l'utilisateur. La détection de mouvement est pour l'utilisateur qui veut déployer la
région détecté. Quand quelqu'un ou quelque chose interrompe dans la zone sélectionner, caméra ip envoie
des photos à l'ensemble e-mail d’utilisateur.
1 – Motion Detection :
Enable motion detection : Permet d'ouvrir la détection mobile
Enable E-mail alarm : Utilisé pour envoyer des photos à la boîte-mail des lettres quand il y a une alarme.
Enable FTP alarm : Permet d'envoyer des photos vers un serveur FTP spécifié. Quand il y a une alarme.
Enable HTTP alarm : Permet d'envoyer des messages sur le site HTTP quand il y a une alarme.
Sensitivity : La sensibilité pour la détection de mouvement, plus la valeur est élevée, plus la sensibilité est
forte. Habituellement, les paramètres utilisateur par défaut utilisé. Et aussi la sensibilité peut être réglée par
l'utilisateur lui-même.
Alarm Duration(Sesconds) : Vous pouvez choisir le temps de la durée de l'alarme.
2 – E-mail alarm :
Lorsque la sonde externe d'entrée d'alarme IO est fermé, il va déclencher le message d'alarme, et
envoyer les photos à la boîte aux lettres spécifiée.
3 – FTP :
Lorsque la sonde externe d'entrée d'alarme IO est fermé, il va déclencher le message d'alarme, et
envoyer les photos actuelles sur le site FTP défini par l'utilisateur.
4 – http alarm :
Lorsque la sonde externe d'entrée d'alarme IO est fermé, il va déclencher l'alarme et envoyer les
messages actuels sur le site HTTP défini par l'utilisateur.
Alarm interval : Déclenchement de l'alarme à l'heure réglée et il va envoyer des photos à la boîte aux
lettres spécifiée.
Comme indiqué ci-dessus, l'utilisateur peut régler la durée de détection de mouvement. Le temps
sélectionné de détection de mouvement déclenché est marqué en rouge. Du dimanche au samedi sont listés
dans la colonne 0 heure à 23 heures sont énumérés dans la rangée. Dans le temps sélectionné de détection, si
un mouvement est détecté, l'alarme sera de déclenchement.
Mail Configuration : Quand il y a une alarme, vous pouvez envoyer un e-mail à la boîte aux lettres
spécifiée exactement, nous avons mis 163 boîtes aux lettres à titre d'exemple.
Server : Permet de définir l'adresse mail de l'utilisateur.
Port : Permet de définir le port du serveur de messagerie, le plus souvent ce sont les valeurs par défaut.
Sender : Permet d'envoyer l'adresse de messagerie de l'utilisateur.
Password : Permet d'envoyer des mails Mot de passe de l'utilisateur.
Receiver : Utilisée pour remplir l'adresse de courriel du destinataire, quand il y a une alarme, il va
envoyer des photos à cette adresse.
My SMTP server need authorization : Pour sélectionner la valeur par défaut
FTP configuration :
Server : Permet de définir l'adresse de l'utilisateur du serveur FTP.
Port : port de l'utilisateur du serveur FPT, le plus souvent ce sont les valeurs par défaut.
User : Nom d'utilisateur à long serveur FTP.
Password : mot de passe d’utilisateur à longue serveur FTP.
Folder : Les utilisateurs téléchargent des images sur FTP dossier du serveur.
HTTP Alarm Configuration : Lorsqu'une alarme est déclenchée, les informations d'alarme sera envoyé à
l'utilisateur du site HTTP.
Régler comme suit:
Chapitre VIII du panneau de commande------------------------------------------------8.1 Système information : Permet d'afficher les informations de version et les informations de
fonctionnement.
8.2 Device information : Permet de définir le nom de l'appareil et le message d'accueil.
8.3 Log : Pour les utilisateurs de voir les événements de l'équipement pour le diagnostic.
8.4 User’s Accounts : Permet d'augmenter l'atterrissage de l'utilisateur, cliquez sur Nouveau, et les comptes
hausse.
User name : Le nom de l'utilisateur ajouté
Password : Le mot de passe a ajouté de l'utilisateur
Group : Nouveaux utilisateurs peuvent être divisés en administrateurs, les opérateurs et les clients, les
administrateurs ont la plus haute autorité.
8.5 Change Password : Permet de modifier le mot de passe de connexion
8.6 Anonymous access : Dans certains cas, si vous espérez tout le monde pouvez accéder directement à
cameras ip, vous pouvez spécifier une identité par défaut les utilisateurs anonymes peuvent se connecter.
8.7 Action setting : Permet de configurer les différents utilisateurs d'effectuer des opérations.
8.8 Date and time : Temps système de l'équipement.
8.9 Outer device : utilisé pour la surveillance multi-écrans en même temps. Les utilisateurs peuvent
également augmenter le nombre de caméras réseau à un écran de contrôle, il est donc facile à gérer. Cliquez
sur Nouveau, entrez dans les options supplémentaires.
URL saisie de l'utilisateur, qui peut être l'adresse IP LAN ou WAN nom de domaine. Également
nécessaires pour port d'entrée numéro nom d'utilisateur et mot de passe.
8.10 PTZ Configuration : Utilisé pour définir la rotation de PTZ, lorsque l'utilisateur choisir une rotation
inverse, la tête suivra les flèches pour la détection inverse, cette fonction est utilisée pour résoudre l'appareil
quand il est l'inversion
8.11 PTZ Preset
8.12 FTP server
8.13 Local Setting(PC) : Utilisé pour définir le chemin de stockage vidéo et photo, l'utilisateur peut modifier
l'emplacement de stockage pour leur propre besoin.
8.14 Download Ocx control : Utilisé pour les utilisateurs de télécharger et d'installer Ocx2 contrôle.
8.15 Language : Permet de sélectionner la version linguistique appropriée.
8.16 Device setting : Utilisé pour télécharger ou envoyer des informations de configuration de l'équipement,
ainsi que les paramètres peuvent être récupérés sur Paramètres par défaut.
8.17 Update software : Pour mettre à jour la version du logiciel
8.18 Update web site : Pour mettre à jour la version de la page
8.19 Reboot Device : Permet de redémarrer appareil quand il est nécessaire.
Chapitre IX Outils de diagnostic-----------------------------------------------------------Diagnostic tools: Permet de vérifier la situation inhabituelle de l'équipement, puis aider aux utilisateurs
à résoudre la problème de connexion réseau.
Chapitre X Logout-----------------------------------------------------------------------------Permet de se déconnecter et vous reconnecter l'appareil.
Chapitre XI Comment accéder à la caméra IP via le WAN (Wide Area
Network)----------------------------------------------------------------------------------------Conseils :
DDNS : DNS dynamique, aussi appelé nom de domaine dynamique, est utilisé pour traiter le problème
que l'appareil utilisateur ne dispose pas d'IP fixe lors de l'accès à Internet. Avec aider de DDNS, l'utilisateur
peut se connecter à son/ sa caméra IP directement via DDNS.
Si l'utilisateur veut accéder à son/ sa caméra IP via le WAN, deux conditions mentionnées comme suit, doivent
être respectées.
1. L'utilisateur connaît l'adresse IP WAN ou le nom de domaine de l'adresse IP caméra.
2. Si la caméra IP se connecte à un routeur, le miroir correspondant au port de routeur doit être configuré
pour caméra IP, de sorte que l'utilisateur peut accéder à la caméra IP située dans LAN via WAN.
La plupart des utilisateurs n'ont pas les IP fixes. Chaque fois que l'appareil se connecte à Internet,
opérateur de services en réseau attribue une adresse IP dynamique à l'appareil. En cas de rupture de
connexion et reconstruit, une nouvelle adresse IP sera allouée. Normalement, l'utilisateur ne connaît pas
l'adresse IP de l'appareil. Fonction DDNS peut surmonter ce problème. Tant que l'utilisateur connaît le nom de
domaine dynamique, il/ elle est toujours en mesure d'accéder à son/ sa périphérique réseau.
Pour plus de commodité de l'utilisateur, la caméra IP supporte la fonction DDNS. Chaque caméra IP
dispose d'un nom de domaine unique au monde, qui est marquée sur le corps de dispositif. L'utilisateur peut
obtenir le nom de domaine via des outils IPcam. S'il vous plaît soumettre la figure ci-jointe ci-dessous.
Si l'utilisateur veut visiter de domaine, il/ elle a juste besoin de faire le mappage des ports sur le
routeur (Comment faire sera expliqué dans les pages suivantes). Ensuite, l'utilisateur peut diriger l'accès au
nom de domaine, par exemple, http://12139.eipcam.com:81/. 80 est le numéro de port de l'appareil.
L'appareil prend également en charge un tiers de résolution de nom de domaine, prend actuellement
en charge www.3322.org et www.dyndns.org. Si les utilisateurs ont besoin d'une solution tierce de domaine, il
/ elle peut accéder au site approprié et appliquer pour le domaine dynamique. Ensuite, remplir les
informations de domaine appliqué à l'appareil. Ensuite, nous présentons la façon de faire le mappage des
ports sur le routeur.
Deux méthodes sont disponibles :
1. Mapping port automatiquement via UPnP sur le routeur.
2. Establish serveur virtuel via la mise en routeur.
Deux méthodes ci-dessus peuvent être finis à la page Web GUI du routeur. Nous recommandons la
solution n ° 1. Si l'utilisateur select No.1 solution, il/ elle doit s'assurer de l'appui routeur UPnP protocole, et
activez l'UPnP fonction de mappage de port, l'introduction suivante prend TP-LINK et le routeur DLINK comme
exemple pour montrer comment activer UPnP fonction de mappage de port et comment mettre en place un
serveur virtuel.
Si vous utilisez des routeurs TPLINK, s'il vous plaît se référer à la présente note.
i) Comment configurer le mappage des ports UPNP :
1. Dans le navigateur, tapez l'adresse IP du routeur (http://192.168.1.1 Par exemple, l'adresse ip du
routeur généralement écrites sur le papier pour étiquettes routeur Shell, s'il vous plaît vous assurer que votre
propre adresse IP), ouvrez la page du routeur GUI "Déviation règle" >> "Paramètres UPnP" faire en sorte que
l'état actuel UPnP est "ouverte" tel qu'illustré ci-dessous:
2. Se connecter à la caméra réseau, ouvrez la fenêtre "Connexions réseau" Paramètres de page >>
"mappage de port UPnP", sélectionnez "Activer" et cliquez sur "Enregistrer". Il vous en coûtera quelques
secondes pour mettre à jour les succès UpnP, comme indiqué ci-dessous:
3. Trouvez la page du routeur GUI, "en avant régner" >> "Paramètres UPnP", cliquez sur le bouton
«Actualiser», vous devriez être en mesure de voir l'IP du périphérique et le port, comme indiqué ci-dessous,
vous pouvez voir 192.168.1.5 IP et le port TCP équipements 80 a été ajouté avec succès.
ii) Comment mettre en place le serveur virtuel :
1. Ouvrez la page routeur GUI "forward règle" >> "serveur virtuel", comme indiqué ci-dessous,
2. Cliquez sur "Ajouter une nouvelle entrée", remplissez le matériel IP 192.168.1.5 et le port 80,
choisissez «TCP» protocole, comme indiqué ci-dessous.
3. Cliquez sur "Enregistrer", puis retourne à la page suivante
4. Paramètres est terminée
Si vous utilisez des routeurs D-Link, s'il vous plaît se référer à la présente note.
iii) Comment configurer le mappage des ports UPNP :
1. Connectez-vous au device "avant la règle" >> "Paramètres UPnP", assurez-vous que l'état actuel
UPnP est "ouvert", comme indiqué ci-dessous
2. Connectez-vous à caméra réseau, ouvrez la page de périphériques "Réseau Paramètres ">>"
Paramètres UPnP ", choisissez" activer l’UPnP caractéristique "et cliquez sur" Enregistrer ". Il vous en coûtera
quelques secondes pour mettre à jour la réussite UPnP, comme indiqué ci-dessous
3. réglages terminé
Comment mettre en place le serveur virtuel
1. Ouvrez la page routeur GUI "forward règle" >> "virtuel serveur ", comme indiqué ci-dessous
Entrez l'adresse IP et le port de la caméra réseau, puis "Enregistrer paramètres "
Conseils :
Dans notre test, nous avons constaté que certains routeurs donneront une plus grande priorité à la
cartographie port du serveur virtuel. Si les deux serveurs virtuels et les ports UPnP cartographiés, et deux
adresses IP différentes sont en conflit, le routeur se connecte à l'adresse IP du serveur virtuel spécifié. Cette
volonté conduit à la cartographie UPnP pas utile, même si elle est correctement définie. Pas recommandé de
régler à la fois le serveur virtuel et le mappage de port UPnP de la même.
Vous pouvez accéder à votre caméra IP WAN grâce à la mise en place après la finition dynamique nom
de domaine DNS et le mappage de port.
Chapitre XII Comment accéder aux Caméra IP Grâce à Intelligent Mobile
Phone------------------------------------------------------------------------Avec l'aide de CamIP client logiciel profession, vous pouvez accéder à n'importe quelle caméra IP en
ligne n'importe où grâce intelligente téléphone mobile, iPhone ou Android OS (opération System) basé sur
téléphone mobile. Comme suit ci-dessous, nous prenons iPhone
1. Télécharger le logiciel IP Viewer Cam à partir du CD livré en boîte d'emballage de votre téléphone
mobile intelligent. Maintenant, IPCam Viewer disposer de la version iPhone et Android OS version. S'il vous
plaît confirmer votre téléphone mobile iPhone OS ou Android-OS et choisissez la version du logiciel.
2. Installez IP Cam Viewer.
3. Exécuter IP Cam Viewer, ci-dessous,
4. Ajouter caméras IP. Cliquez sur le bouton
Cliquez sur le bouton
pour configurer configurations.
, vous pouvez trouver dans le menu ci-dessous.
Cliquez sur le bouton
pour ajouter un périphérique
S'il vous plaît entrer les paramètres correctement après l'introduction ci-dessous :
Option Type : Choisissez
comme type d'appareil.
IP Option : Entrer l'adresse IP ou nom de domaine de l'adresse IP Caméra.
Option Port : Entrée du numéro de port de la caméra IP.
Option utilisateur : Entrez le nom d'utilisateur de la caméra IP.
Passe Option : Entrée du mot de passe de la caméra IP.
Cliquez sur le bouton OK et revenez au menu principal.
Vous pouvez choisir n'importe quelle caméra IP affichage dans le logiciel client et d'exécuter
les opérations de PTZ. Cliquez sur le canal de la caméra IP et l'image sera affichée en plein écran échelle.
Cliquer sur le bouton
à coup photographies et enregistrer les images dans le téléphone mobile.
Vous pouvez cliquer sur le bouton
pour retourner au menu principal, cliquez sur le bouton
afficher le menu le fonctionnement du PTZ, présentées comme suit.
pour
Vous pouvez contrôler les sens de rotation de la caméra IP via le bouton de direction, vers le haut, le
bas, la gauche et la droite. Sauf les quatre touches directionnelles, les touches de repos sont réservées à des
fonctions futures.
