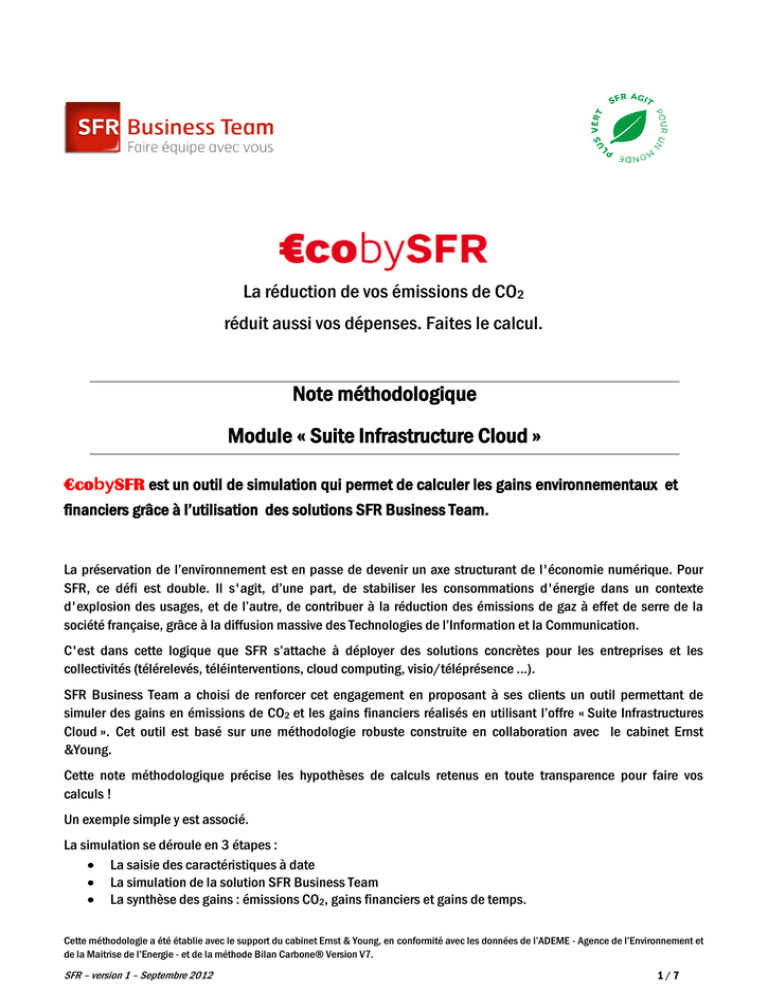

Note méthodologique Module « Suite Infrastructure

La réduction de vos émissions de CO2
réduit aussi vos dépenses. Faites le calcul.
Note méthodologique
Module « Suite Infrastructure Cloud »
€cobySFR est un outil de simulation qui permet de calculer les gains environnementaux et
financiers grâce à l’utilisation des solutions SFR Business Team.
La préservation de l’environnement est en passe de devenir un axe structurant de l'économie numérique. Pour
SFR, ce défi est double. Il s'agit, d’une part, de stabiliser les consommations d'énergie dans un contexte
d'explosion des usages, et de l’autre, de contribuer à la réduction des émissions de gaz à effet de serre de la
société française, grâce à la diffusion massive des Technologies de l’Information et la Communication.
C'est dans cette logique que SFR s’attache à déployer des solutions concrètes pour les entreprises et les
collectivités (télérelevés, téléinterventions, cloud computing, visio/téléprésence …).
SFR Business Team a choisi de renforcer cet engagement en proposant à ses clients un outil permettant de
simuler des gains en émissions de CO2 et les gains financiers réalisés en utilisant l’offre « Suite Infrastructures
Cloud ». Cet outil est basé sur une méthodologie robuste construite en collaboration avec le cabinet Ernst
&Young.
Cette note méthodologique précise les hypothèses de calculs retenus en toute transparence pour faire vos
calculs !
Un exemple simple y est associé.
La simulation se déroule en 3 étapes :
 La saisie des caractéristiques à date
 La simulation de la solution SFR Business Team
 La synthèse des gains : émissions CO2, gains financiers et gains de temps.
Cette méthodologie a été établie avec le support du cabinet Ernst & Young, en conformité avec les données de l’ADEME - Agence de l’Environnement et
de la Maitrise de l’Energie - et de la méthode Bilan Carbone® Version V7.
SFR – version 1 – Septembre 2012
1/7
1. Présentation du module «Suite Infrastructure Cloud»
Le module « Suite Infrastructure Cloud » vous permet d’estimer les gains financiers et les gains en émissions de
CO2 que votre entreprise peut espérer obtenir en passant d’un scénario dans lequel l’entreprise héberge ses
propres serveurs physiques sur place ou dans son Data Center à un scénario d’utilisation de la solution « Suite
Infrastructure Cloud » proposée par SFR Business Team.
Pour évaluer ces gains au plus juste, un certain nombre de paramètres sont à renseigner afin de dimensionner les
besoins de votre entreprise en serveurs sur l’année et d’effectuer une simulation réaliste de l’infrastructure de
votre besoin avec la solution de Suite Infrastructure Cloud de SFR Business Team.
Les paramètres du module « Suite Infrastructure Cloud » sont :






Nombre de serveurs physiques dans votre infrastructure informatique ou dans votre Data Center
Efficacité énergétique (PUE) de votre infrastructure informatique ou de votre Data Center
Taux de virtualisation de votre infrastructure informatique ou Data Center
Localisation de votre infrastructure informatique ou Data Center
Localisation des serveurs par rapport aux utilisateurs
Fréquence des opérations de maintenance de vos serveurs, nécessitant le déplacement d'un de vos
prestataires
Le module «Suite Infrastructure Cloud » peut alors se baser sur ces paramètres pour simuler l’infrastructure
décrite avec la solution de Suite Infrastructure Cloud de SFR Business Team et évaluer ainsi la réduction
annuelle des dépenses et des émissions en CO2 associées à cette solution.
Cette méthodologie a été établie avec le support du cabinet Ernst & Young, en conformité avec les données de l’ADEME - Agence de l’Environnement et
de la Maitrise de l’Energie - et de la méthode Bilan Carbone® Version V7.
SFR – version 1 – Septembre 2012
2/7
2. Modélisation des coûts dans le module « Suite Infrastructure Cloud »
Périmètre de modélisation des coûts
Dans l’évaluation des dépenses annuelles, les postes de coût pris en compte et modélisés dans le module sont
les suivants :

Coûts initiaux
o Investissement serveur initial (€)
o Investissement du réseau local (dont câbles, commutateurs, box …) (€)
o Licence Windows Serveur Standard OEM à l'achat (€)

Coûts annuels
o
o
o
o
Maintenance serveur + réseau local /an (€)
Electricité annuelle consommée par les serveurs + réseau local
Hébergement annuel (€)
Service de bande passante symétrique opérateur annuelle (€)
Hypothèses de modélisation des coûts
Afin d’évaluer les coûts de manière complète, des hypothèses ont été prises sur les points suivants:
Hypothèses de modélisation des coûts
Coût d’un serveur initial
Coût d’investissement du réseau local (dont câbles,
commutateurs, box, …)
Taux d'actualisation des investissements (%)
Durée d'amortissement (nbre de mois)
Valeurs considérées
2 500 euros
Source
Estimation SFR BT
300 euros
Estimation SFR BT
8%
36 mois
Estimation SFR BT
Estimation SFR BT
*PUE : Le PUE (Power Usage Effectiveness) est un indicateur pour mesurer l'efficience énergétique d'un datacenter. Il est calculé en
divisant le total de l'énergie consommée par le datacenter par le total de l'énergie utilisée
Cette méthodologie a été établie avec le support du cabinet Ernst & Young, en conformité avec les données de l’ADEME - Agence de l’Environnement et
de la Maitrise de l’Energie - et de la méthode Bilan Carbone® Version V7.
SFR – version 1 – Septembre 2012
3/7
3. Modélisation des émissions de CO 2 dans le module « Suite Infrastructure
Cloud »
Périmètre de modélisation des émissions de CO2
Dans l’évaluation des émissions de CO2, les postes d’émission pris en compte et modélisés dans le module sont
les suivants :

Energie :
o Electricité liée à l'utilisation des équipements IT (serveurs…)
o Electricité liée à l'utilisation des équipements non-IT (systèmes de climatisation, éclairage…)
o Fioul lié à l’utilisation ponctuelle de groupes électrogènes

Climatisation :
o Fuites de gaz frigorigènes dans les systèmes de climatisation équipant les Data Centers

Equipements :
o Fabrication des équipements IT (serveurs, switch, routeur, firewall…)
o Fabrication des équipements non-IT (systèmes de climatisation, groupes électrogènes,
onduleurs, transformateurs, tableaux électriques, éclairage…)

Services :
o Fabrication d'équipements et consommations d'électricité liées à l'utilisation d'un accès
Internet
o Déplacements annuels du personnel liés à la maintenance et à la sécurité des Data Centers
Dans le cadre de cette modélisation, certains postes d’émissions n’ont pas été pris en compte dans le cadre de
cet €cobySFR. Il s’agit notamment des postes d’émissions associés aux :

Traitement des déchets, notamment DEEE, générés par les Data Centers au cours de l’année, car les
émissions de CO2 associées se sont révélées être négligeables au regard des autres postes d’émission

Electricité liée aux ordinateurs et autres terminaux faisant appel aux services hébergés sur le « Cloud »,
car les consommations et les émissions de CO2 associées sont identiques, que ce soit sur le scénario
initial avec serveurs hébergés par l’entreprise ou sur le scénario final avec utilisation de la solution de
‘Suite Infrastructure Cloud’ de SFR Business Team
Cette méthodologie a été établie avec le support du cabinet Ernst & Young, en conformité avec les données de l’ADEME - Agence de l’Environnement et
de la Maitrise de l’Energie - et de la méthode Bilan Carbone® Version V7.
SFR – version 1 – Septembre 2012
4/7
Hypothèses de modélisation des émissions de CO2
Afin d’évaluer les émissions de CO2 de manière complète, des hypothèses ont été faites sur les points suivants :
Hypothèses de modélisation des émissions
Nombre maximum de serveurs virtualisés (VM) sur un
serveur physique
Consommation moyenne annuelle d’électricité par
serveur physique
Poids moyen de serveur physique par serveur physique
Durée de renouvellement d'un serveur physique sur un
Data Center "client"
Distance moyenne totale parcourue pour un Data Center
"client" pour un déplacement de prestataire externe
Taux de consommation de bande passante par le service
‘Suite Infrastructure Cloud’ d'un routeur utilisé pour le
transfert de données
Electricité consommée, en moyenne par an par abonné
sur le réseau
Valeurs considérées
Source
12 VM / serveur physique
Estimation SFR BT
4 431 kWh / serveur
physique
Estimation SFR BT
5,5 kg / serveur physique
Estimation SFR BT
5 ans
Estimation SFR BT
50 km en véhicule gazole /
déplacement
Estimation SFR BT
3%
Estimation SFR BT
31 kWh / an
Estimation SFR BT
Facteurs d’émissions utilisés
Les facteurs d’émissions utilisés dans le module «Suite Infrastructure Cloud » de l’€cobySFR permettent
d’évaluer les émissions de CO2 associées à différents flux physiques ou monétaires, exprimés en kg, en km ou en
euros. Ils permettent ainsi de calculer l’ensemble des postes principaux d’émissions de CO 2 associés à une
solution informatique hébergée dans votre entreprise ou à une solution de Suite Infrastructure Cloud SFR
Business Team.
Les facteurs d’émission utilisés sont issus de la littérature scientifique, notamment des sources suivantes :



Guide sectoriel de l’ADEME sur les Technologies Numériques, Information et Communication ;
Base de données « Base Carbone » associée à la méthodologie Bilan Carbone® développée par
l’ADEME ;
CO2 Emissions from Fuel Combustion (2011 Edition), IEA, Paris.
Cette méthodologie a été établie avec le support du cabinet Ernst & Young, en conformité avec les données de l’ADEME - Agence de l’Environnement et
de la Maitrise de l’Energie - et de la méthode Bilan Carbone® Version V7.
SFR – version 1 – Septembre 2012
5/7
4. Un exemple
L’exemple ci-dessous vous permet d’avoir une idée rapide des ordres de grandeur correspondant aux bénéfices
de la solution « Suite Infrastructure Cloud » proposée par SFR Business Team.
Paramètres
Les paramètres du module « Suite Infrastructure Cloud» associés à cet exemple sont :
Paramètres du module
Nombre de serveurs physiques dans votre infrastructure informatique ou
dans votre Data Center
Efficacité énergétique (PUE) de votre infrastructure informatique ou dans
votre Data Center
Taux de virtualisation de votre infrastructure informatique ou Data Center
Localisation de votre infrastructure informatique ou Data Center
Localisation des serveurs par rapports aux utilisateurs
Fréquence des opérations de maintenance de vos serveurs, nécessitant le
déplacement d'un de vos prestataires
Valeurs associées
à l’exemple
50
2,5
15%
Europe – France
Distant (Internet, Réseau privé)
1 fois par trimestre
Synthèse des Résultats :




Réduction des émissions de CO2 de 84 % dont :
51% sur la consommation d’énergie,
1% sur la climatisation,
30% sur les équipements,
1% sur les services.
Réduction des dépenses annuelles évaluée entre 10 et 20% sur un scénario d’usage à 3 ans.
La solution « Suite Infrastructure Cloud » proposée par SFR Business Team a pour principe de mutualiser
le service sur un Datacenter SFR optimisé et hébergeant des serveurs performants, notamment en termes de
capacité de virtualisation. Notre solution vous permet ainsi, à service égal, d'aboutir à des réductions globales en
termes de consommations d'énergie et donc de gaz à effet de serre par rapport à l'hébergement d'un certain
nombre de serveurs sur un Datacenter moyen. Elle permet également une redondance de vos données pour une
sécurité optimale, tout en en garantissant la confidentialité.
Cette méthodologie a été établie avec le support du cabinet Ernst & Young, en conformité avec les données de l’ADEME - Agence de l’Environnement et
de la Maitrise de l’Energie - et de la méthode Bilan Carbone® Version V7.
SFR – version 1 – Septembre 2012
6/7
5. Annexe – Facteurs d’émission utilisés
Facteur d’émission
(FE)
Valeur
Unité
Source
FE gazole
2,97 kgeq CO2 / L
Bilan Carbone ADEME
FE R407c
1653 kgeq CO2 / kg R407c
Bilan Carbone ADEME
FE R134a
1430 kgeq CO2 / kg R134a
Bilan Carbone ADEME
Guide sectoriel
ADEME
Guide sectoriel
ADEME
Guide sectoriel
ADEME
Guide sectoriel
ADEME
Guide sectoriel
ADEME
Guide sectoriel
ADEME
Bilan GES TNIC,
FE serveur physique
85 kgeq CO2 / kg serveur physique
FE switch dédié
80 kgeq CO2 / kg switch dédié
FE routeur mutualisé
80 kgeq CO2 / kg routeur mutualisé
FE firewall mutualisé
80 kgeq CO2 / kg firewall mutualisé
FE F5 mutualisé
80 kgeq CO2/ kg F5 mutualisé
FE appareil de
climatisation
13 kgeq CO2 / kg appareil climatisation
FE rack
3,7 kgeq CO2 / kg rack
FE tableau électrique
680 kgeq CO2 / unité de tableau électrique
FE groupe électrogène
1,8 kgeq CO2 / kg groupe électrogène
FE onduleur
3,7 kgeq CO2 / kg onduleur
Bilan Carbone ADEME (FE Machines)
FE transformateur
3,7 kgeq CO2 / kg transformateur
Bilan Carbone ADEME (FE Machines)
FE véhicule gazole
0,24 kgeq CO2/ véhicule.km (gazole)
Bilan Carbone ADEME
FE véhicule essence
0,27 kgeq CO2 / véhicule.km (essence)
Bilan Carbone ADEME
FE autobus
0,08 kgeq CO2 / personne.km
Bilan Carbone ADEME
Bilan GES TNIC,
Bilan GES TNIC,
Bilan GES TNIC,
Bilan GES TNIC,
Bilan GES TNIC,
Bilan Carbone ADEME (FE Machines)
Guide sectoriel Bilan GES TNIC,
ADEME
Guide sectoriel Bilan GES TNIC,
ADEME
FE Electricité Monde
0,500 kgeq CO2 / KWh
CO2 Emissions from Fuel Combustion
(2011 Edition), IEA, Paris.
FE Electricité France
0,090 kgeq CO2 / KWh
CO2 Emissions from Fuel Combustion
(2011 Edition), IEA, Paris.
Cette méthodologie a été établie avec le support du cabinet Ernst & Young, en conformité avec les données de l’ADEME - Agence de l’Environnement et
de la Maitrise de l’Energie - et de la méthode Bilan Carbone® Version V7.
SFR – version 1 – Septembre 2012
7/7
