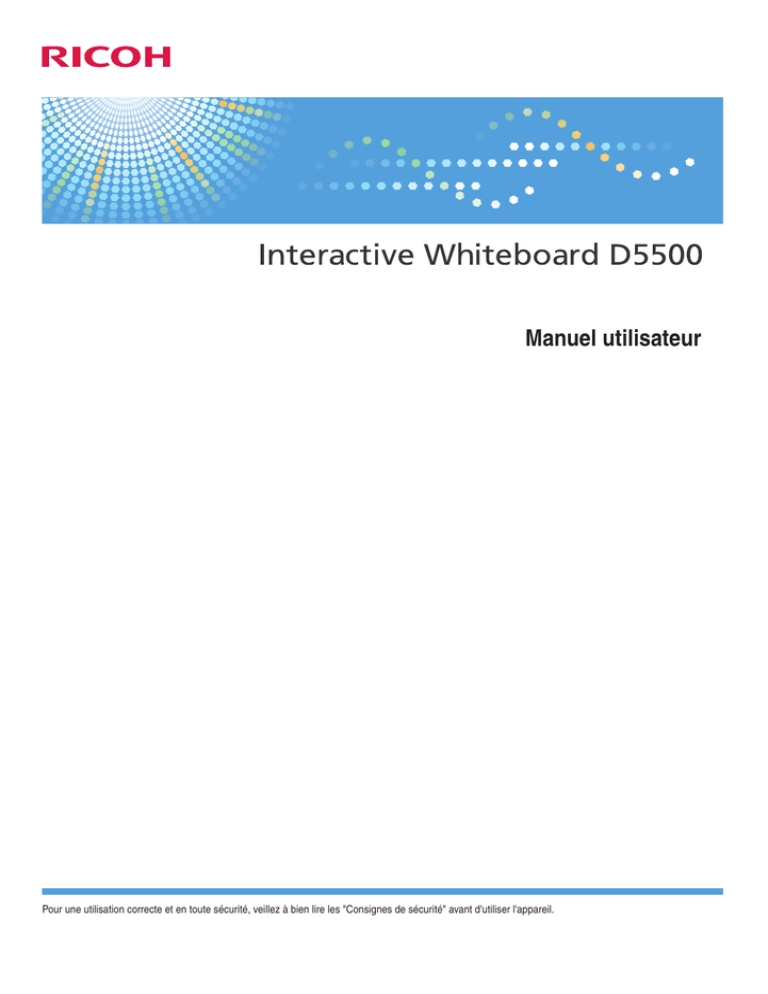

Manuel utilisateur

Transcription

Manuel utilisateur

Manuel utilisateur
Pour une utilisation correcte et en toute sécurité, veillez à bien lire les "Consignes de sécurité" avant d'utiliser l'appareil.
TABLE DES MATIÈRES
Introduction......................................................................................................................................................... 5
Comment lire ce manuel ....................................................................................................................................6
Symboles.........................................................................................................................................................6
Avis de non-responsabilité............................................................................................................................ 6
Remarques...................................................................................................................................................... 6
1. Avant d'utiliser ce produit
Présentation du produit...................................................................................................................................... 7
Écrans de fonctionnement.................................................................................................................................. 9
Utilisation de l'écran avec vos doigts............................................................................................................. 12
Afficher l'écran du tableau.............................................................................................................................. 14
Icônes du panneau de commande principal.............................................................................................15
Affichage du panneau de commande de la page................................................................................... 16
Quitter le tableau......................................................................................................................................... 17
2. Utilisation du tableau
Écrire sur l'écran du tableau blanc................................................................................................................. 19
Modification d'informations écrites à l'écran.................................................................................................20
Suppression des informations écrites..............................................................................................................22
Changer l'agrandissement de l'écran.............................................................................................................24
Changement de l'agrandissement de l'affichage avec vos doigts.......................................................... 24
Changer l'agrandissement de l'affichage avec le stylo............................................................................ 24
Modification des pages...................................................................................................................................27
Sélection d'une page...................................................................................................................................27
Ajout d'une page......................................................................................................................................... 28
Suppression de pages................................................................................................................................. 29
3. Afficher une image et écrire des informations
Afficher une image depuis un ordinateur et écrire des informations............................................................31
Commuter l'écran d'affichage.....................................................................................................................31
Écrire sur le tableau blanc tout en affichant une image depuis un appareil de visioconférence.............. 34
Visioconférence avec le tableau blanc......................................................................................................34
4. Partage du tableau
Présentation du partage de tableau blanc à distance.................................................................................. 37
Héberger un partage de tableau blanc à distance.......................................................................................39
Fermer le partage de tableau blanc à distance........................................................................................ 40
1
Participer au partage de tableau à distance................................................................................................. 41
Quitter le partage de tableau à distance...................................................................................................42
5. Enregistrement et importation des pages
Enregistrement sur la clé USB..........................................................................................................................43
Envoi d'informations écrites par e-mail...........................................................................................................44
Importation d'un fichier.................................................................................................................................... 46
6. Vérification des paramètres du tableau
Affichage du bureau........................................................................................................................................ 49
Ouverture des Paramètres généraux..............................................................................................................51
Ce qu'il est possible de faire avec les Paramètres généraux....................................................................... 52
Ajustement de la position du capteur tactile.............................................................................................. 52
Affichage de la version ou des informations de copyright.......................................................................53
Ouverture des informations de Paramètres d'administrateur .......................................................................54
Ce que vous pouvez faire avec les Paramètres d'administrateur.................................................................56
Modifier le Mot de passe administrateur...................................................................................................56
Configuration des Paramètres réseau........................................................................................................ 56
Configuration de la Date et heure..............................................................................................................57
Configuration des paramètres de Région et langue................................................................................. 58
Ajout de la licence distante......................................................................................................................... 60
Ajouter une liste de contacts distants..........................................................................................................61
Configuration des paramètres du serveur SMTP.......................................................................................61
Ajouter un Carnet d'adresses......................................................................................................................62
Collecter des journaux................................................................................................................................ 63
Mise à jour de votre système...................................................................................................................... 64
Collecter des fichiers de sauvegarde.........................................................................................................64
Restaurer les valeurs par défaut................................................................................................................. 65
Paramètres de configuration d'exportation............................................................................................... 65
Importation des paramètres de configuration........................................................................................... 66
Configuration des paramètres de support USB.........................................................................................67
Retrait d'un périphérique mémoire USB.....................................................................................................68
Afficher le clavier tactile.............................................................................................................................. 68
7. Utilisation de Remote Viewer
Installation de Remote Viewer.........................................................................................................................69
2
Désinstallation de Remote Viewer de l'ordinateur.................................................................................... 70
Démarrage de Remote Viewer........................................................................................................................71
Affichage de l'écran Remote Viewer..........................................................................................................71
Gestion de Remote Viewer..............................................................................................................................73
8. Dépannage
Si un message d'erreur s'affiche au démarrage............................................................................................ 75
Si un message apparaît pendant le fonctionnement..................................................................................... 76
Message lié à l'ajustement de capteur.......................................................................................................76
Messages d'erreur liés au partage de tableau blanc...............................................................................76
Messages d'erreur liés à l'enregistrement de fichier PDF......................................................................... 79
Messages d'erreur liés au système............................................................................................................. 81
Messages d'erreur liés aux paramètres de configuration........................................................................ 81
Autres messages d'erreur............................................................................................................................ 83
En cas de problèmes liés à l'utilisation du système........................................................................................84
Mise en marche/arrêt du système............................................................................................................. 84
Lors de l'utilisation du stylo..........................................................................................................................85
Lors de l'utilisation de l'écran...................................................................................................................... 86
Lors de l'utilisation du tableau.....................................................................................................................87
Lors de l'utilisation du système comme écran............................................................................................ 89
Lors du partage d'un tableau......................................................................................................................90
Lors de l'utilisation d'un support mémoire USB..........................................................................................90
Vérification de l'état de la communication lors du partage de tableau à distance.................................... 91
9. Annexe
Maintenance.................................................................................................................................................... 93
Insertion d'une pile dans le stylo.................................................................................................................93
Remplacement de la pointe du stylo.......................................................................................................... 95
Remplacement de la base du stylo.............................................................................................................96
Nettoyage de l'écran.................................................................................................................................. 97
Réglage de l'écran...........................................................................................................................................99
Menu des images.........................................................................................................................................99
Menu des options......................................................................................................................................100
Menu des paramètres............................................................................................................................... 102
Caractéristiques techniques.......................................................................................................................... 104
3
Marques commerciales.................................................................................................................................108
INDEX...........................................................................................................................................................109
4
Introduction
Le présent manuel contient des instructions détaillées et des remarques relatives au fonctionnement et à
l'utilisation de l'imprimante. Pour votre sécurité et dans votre intérêt, veuillez lire attentivement le présent
ainsi que les consignes de sécurité avant toute utilisation. Conservez ce manuel dans un endroit
accessible afin de pouvoir le consulter rapidement.
5
Comment lire ce manuel
Symboles
Ce manuel utilise les symboles suivants :
Indique des points importants pour l'utilisation de l'appareil.
Donne des explications supplémentaires sur les fonctions de l'appareil et des instructions sur la résolution
d'erreurs commises par l'utilisateur.
[]
Indique le nom des touches apparaissant sur l'écran ou le panneau de commande de l'appareil.
Indique les instructions sous forme de livre.
Avis de non-responsabilité
Dans le cadre prévu par la loi, en aucun cas le fabricant ne peut être tenu responsable de tout
dommage pouvant découler de pannes de cet appareil, de pertes de données enregistrées, ou de
l'utilisation ou de la non utilisation de ce produit et des manuels utilisateurs fournis avec celui-ci.
Assurez-vous d'avoir une copie ou une sauvegarde des données enregistrées sur l'appareil. Il est
possible que des documents ou des données soient effacés en raison d'erreurs d'utilisation ou de
dysfonctionnements de l'appareil.
En aucun cas le fabricant ne pourrait être tenu responsable des documents que vous aurez créés à
l'aide de cette appareil ou des résultats des données exécutées par vos soins.
Remarques
Le contenu de ce manuel peut être sujet à des modifications sans avertissement préalable.
Certaines illustrations de ce manuel peuvent être légèrement différentes de l'appareil.
Le fournisseur ne pourra être tenu responsable de tout dommage ou frais pouvant résulter de l'utilisation
de pièces autres que les pièces d'origine du fournisseur avec vos produits bureautiques.
Deux types d'unités de mesure sont employés dans ce manuel.
6
Ce chapitre fournit un aperçu du produit.
Présentation du produit
Vous pouvez commencer facilement à utiliser votre Interactive Whiteboard D5500 (appelé « Interactive
Whiteboard »). Lorsque vous mettez l'appareil sous tension, l'application de tableau blanc démarre
automatiquement. Interactive Whiteboard peut être utilisé de différentes manières en fonction de vos
besoins.
CUE162
Pour plus d'informations sur l'utilisation de ce produit comme tableau blanc, reportez-vous à P.9
"Écrans de fonctionnement"; pour plus d'informations sur la visualisation de l'écran du tableau blanc,
reportez-vous à P.14 "Afficher l'écran du tableau".
Utilisation de l'écran comme un tableau blanc
Vous pouvez utiliser l'écran comme un tableau blanc et écrire librement dessus.
Les informations écrites sur l'écran sont gérées par des « pages individuelles », pouvant être
ajoutées et supprimées. Vous pouvez également passer d'une page à l'autre et modifier les
informations écrites ainsi qu'ajouter de nouvelles informations sur les pages. Reportez-vous à
P.19 "Utilisation du tableau".
7
Afficher une image à partir d'un périphérique tel qu'un ordinateur et écrire dessus
Vous pouvez connecter un périphérique tel qu'un ordinateur à Interactive Whiteboard pour
afficher une image et écrire dessus. Vous pouvez enregistrer les images affichées et les informations
écrites.
Pour plus d'informations sur la manière d'afficher une image depuis un périphérique tel qu'un
ordinateur et écrire dessus, reportez-vous à P.31 "Afficher une image depuis un ordinateur et
écrire des informations".
Association d'Interactive Whiteboard et d'un appareil de visioconférence
Vous pouvez associer un appareil de visioconférence à Interactive Whiteboard et l'utiliser lors de
la projection d'images depuis le système.
Pour plus d'informations sur l'association d'Interactive Whiteboard à un système de
visioconférence, reportez-vous à P.34 "Écrire sur le tableau blanc tout en affichant une image
depuis un appareil de visioconférence".
Enregistrement/Importation du contenu du tableau blanc
Les informations écrites sur l'écran et les images affichées capturées peuvent être enregistrées sur
une clé USB. Vous pouvez alors envoyer les informations enregistrées par e-mail.
Un fichier de tableau blanc enregistré sur une clé USB ou par e-mail peut être importé dans le
tableau blanc. Le fichier importé dans le tableau blanc peut être soit un fichier de tableau blanc
enregistré, soit un fichier PDF.
Pour de plus amples informations sur l'enregistrement et l'importation du contenu de tableau blanc,
reportez-vous à P.43 "Enregistrement et importation des pages".
Partage d'un écran sur un réseau (Partage de tableau blanc à distance)
Vous pouvez partager un tableau blanc avec d'autres systèmes Interactive Whiteboard connectés
sur un réseau pour écrire des informations et afficher des images sur le tableau blanc.
En installant Interactive Whiteboard Remote Viewer Type 1 (appelé « Visionneuse à distance ») sur
un ordinateur, vous pouvez visualiser l'écran via le réseau.
Pour obtenir des informations détaillées sur le partage du tableau blanc à distance, voir P.37
"Partage du tableau". Pour plus d'informations sur l'installation et l'utilisation de la visionneuse à
distance, reportez-vous à P.69 "Utilisation de Remote Viewer".
Le partage du tableau blanc à distance est facultatif. Pour l'activer, Interactive Whiteboard Remote
License Type 1 est nécessaire.
• Avant d'utiliser ce produit, configurez l'heure, la date, le réseau et les autres paramètres. Pour plus
d'informations sur ces paramètres, reportez-vous à P.54 "Ouverture des informations de
Paramètres d'administrateur ".
8
Écrans de fonctionnement
Utilisez Interactive Whiteboard Pen Type 1 (appelé « stylo ») dédié à ce produit pour utiliser l'Interactive
Whiteboard.
• N'utilisez pas simultanément plusieurs stylos avec ce produit. Si vous utilisez simultanément
plusieurs stylos, des opérations involontaires risquent de se produire.
• Lors de l'utilisation de plusieurs systèmes Interactive Whiteboard côte à côte, veillez à respecter
une distance d'au moins cinq mètres entre eux.
• Si un autre objet que le stylo est utilisé ou si par exemple une manche touche l'écran, il est possible
que les informations ne soient pas écrites correctement.
• Si le stylo est utilisé alors que la batterie est faible, le voyant de ce dernier ne s'allumera pas.
Remplacez la pile. Pour plus d'informations sur le remplacement de la pile, voir P.93 "Insertion
d'une pile dans le stylo".
Sélection d'une icône ou d'une touche
Appuyez sur une icône ou un bouton avec la pointe du stylo pour le sélectionner. Appuyez
rapidement sur le même élément à deux reprises avec la pointe du stylo pour effectuer une fonction
de double-clic similaire à une souris.
CUE189
Dessiner des traits(P.19 "Écrire sur l'écran du tableau blanc")
Sélectionnez l'icône du stylo , puis écrivez les informations.
Un trait est tracé en reproduisant le mouvement de la pointe du stylo jusqu'à ce qu'elle soit relevée.
La séquence d'actions consistant à toucher l'écran avec la pointe du stylo jusqu'à ce qu'elle soit
relevée, s'appelle un « trait ».
9
CUE190
Sélection d'un trait dessiné (P.20 "Modification d'informations écrites à l'écran")
Appuyez sur l'icône Sélectionner et Supprimer
Vous pouvez modifier le trait sélectionné.
pour choisir le trait tracé avec la pointe du stylo.
CUE062
Effacement des traits (P.22 "Suppression des informations écrites")
Tout en maintenant le contact entre la base du stylo et l'écran, déplacez le stylo sur le trait que vous
souhaitez effacer.
CUE191
Vous pouvez également utiliser la pointe du stylo pour effacer des informations sur le tableau. Pour
utiliser la pointe comme gomme, appuyez sur l'icône Sélectionner et effacer , puis sur l'icône de
la gomme .
10
Utilisation du clavier tactile
Utilisez le clavier tactile pour saisir une adresse ou un mot de passe.
Le clavier tactile est automatiquement affiché lorsque vous appuyez sur l'un des champs de saisie
suivants :
Champ de saisie
Emplacement
Pseudo
L'icône Enregistrer et envoyer par e-mail
- onglet [Saisie manuelle]
Adresse e-mail
L'icône Enregistrer et envoyer par e-mail
- onglet [Saisie manuelle]
Adresse IP
Code
L'icône Partager
- [Rejoindre] - onglet [Saisie manuelle]
Disponible uniquement lorsque vous participez au partage de tableau à
distance avec un code défini.
Cela peut prendre environ deux secondes pour afficher le clavier tactile après avoir appuyé sur un
champ de saisie. Pour plus d'informations sur le panneau de commande et les icônes, reportezvous à P.14 "Afficher l'écran du tableau".
Pour afficher le clavier tactile manuellement, pointez en haut à gauche de l'affichage avec la
pointe du stylo, puis touchez le cadre du clavier tactile qui apparaît.
CUE168
11
Utilisation de l'écran avec vos doigts
Vous pouvez utiliser l'écran en touchant directement l'Interactive Whiteboard avec vos doigts et en
réalisant une opération pré-définie.
• Vous ne pouvez pas utiliser le tableau avec vos doigts lorsque vous utilisez le stylo.
• Si la distance entre vos doigts est trop étroite lorsqu'ils touchent l'écran, il est possible que le
toucher ne soit pas reconnu avec précision.
• Il est possible qu'un toucher en haut de l'écran ne soit pas reconnu avec précision.
Modifier l'agrandissement de l'affichage
Touchez l'écran du tableau avec deux doigts, puis écartez-les ou resserrez-les.
CUE150
Pour plus d'informations sur l'utilisation du stylo pour agrandir l'affichage, reportez-vous à P.24
"Changer l'agrandissement de l'écran".
Déplacer une zone affichée
Touchez l'écran du tableau avec deux doigts puis, tout en maintenant la même distance entre les
doigts, déplacez-les en haut, en bas, à gauche ou à droite.
CUE151
Pour plus d'informations sur l'utilisation du stylo pour déplacer la zone affichée, reportez-vous à
P.24 "Changer l'agrandissement de l'écran".
12
Utilisation de l'écran avec vos doigts
Tourner les pages
Touchez le tableau avec deux doigts puis, tout en maintenant la même distance entre les doigts,
déplacez-les à gauche ou à droite de la page. Lorsque le côté de la page s'affiche, relevez vos
doigts de l'écran.
20
20XX/
XX/11/01
11/01 22:08:37
22:08:37
01:23:45
01:23:45
CUE152
Pour plus d'informations sur l'utilisation du stylo pour passer à une autre page, voir P.27
"Sélection d'une page".
13
Afficher l'écran du tableau
Lorsque Interactive Whiterboard démarre, un tableau s'affiche sur l'intégralité de l'écran d'affichage.
Pour plus d'informations sur le démarrage d'Interactive Whiteboard, reportez-vous au manuel À lire
avant de commencer .
20
20XX
XX/11/01
/11/01 22:08:37
22:08:37
01:23:45
01:23:45
/
3
2
1
CUE163
1. Panneau de commande principal
Les icônes de cette zone sont utilisées pour écrire et modifier des informations sur le tableau. Cette zone est
généralement située du côté droit de l'écran. Pour plus d'informations sur les icônes affichées dans cette zone,
reportez-vous à P.15 "Icônes du panneau de commande principal".
Le panneau de commande principal peut être affiché ou masqué avec les icônes Afficher et Masquer / .
2. Panneau de commande de la page
Les vignettes des pages enregistrées apparaissent dans cette zone. Utilisez cette zone pour passer d'une page
à l'autre. Il existe deux listes de pages différentes : Page d'écran et Page capturée.
Pour plus d'informations sur l'affichage du panneau de commande de la page, voir P.16 "Affichage du
panneau de commande de la page".
3. Icône Déplacer le panneau de commande principal
Déplace le panneau de commande principal vers le côté opposé. Par défaut, cette icône est située dans le
coin inférieur gauche de l'écran. Lorsque le panneau de commande principal est déplacé à gauche, l'icône se
déplace en bas à droite de l'écran.
• Pour plus d'informations sur la procédure pour sortir d'Interactive Whiteboard, se reporter à P.17
"Quitter le tableau".
14
Icônes du panneau de commande principal
Icône
Description
Référence
Organise ou participe au partage de tableau à
distance.
P.37 "Partage du tableau"
Agrandit ou réduit l'écran. Précisez la zone à
agrandir ou réduire.
P.24 "Changer
l'agrandissement de l'écran"
Écrit et dessine sur l'écran. Vous pouvez changer
les couleurs et l'épaisseur du stylo.
P.19 "Écrire sur l'écran du
tableau blanc"
Partager
Loupe
Stylo
Sélectionner et
supprimer
Capturer
Vous pouvez également afficher une grille sur le
tableau.
Sélectionne des informations écrites à l'écran ou
efface des informations de l'écran. Vous pouvez
modifier les informations sélectionnées.
P.20 "Modification
d'informations écrites à
l'écran"
P.22 "Suppression des
informations écrites"
Enregistre les informations écrites sur une page
d'écran dans les pages capturées. Si une image
d'un périphérique connecté comme un ordinateur
est affichée en même temps, l'image affichée est
également enregistrée.
P.28 "Ajout d'une page"
P.31 "Afficher une image
depuis un ordinateur et
écrire des informations"
Cette icône est affichée lorsqu'une Page d'écran
est sélectionnée.
Ajoute une nouvelle page aux pages capturées.
Nouvelle page
Cette icône est affichée lorsqu'une page capturée
est sélectionnée.
Affiche la page suivant la page affichée.
Page suivante
Cette icône peut être utilisée lorsqu'une Page
capturée est sélectionnée.
Affiche la page suivie de la page affichée.
Page
précédente
capturée est sélectionnée.
P.27 "Sélection d'une
page"
P.27 "Sélection d'une
page"
15
Icône
Support
mémoire USB
Description
Enregistre toutes les pages dans les Pages
capturées sous forme de fichier PDF dans la
mémoire USB.
Charge un fichier PDF enregistré sur une clé USB
dans les Pages capturées.
Référence
P.43 "Enregistrement sur la
clé USB"
P.46 "Importation d'un
fichier"
Envoie par e-mail toutes les pages dans les Pages
capturées sous forme de fichier PDF.
P.44 "Envoi d'informations
écrites par e-mail"
Fait passer le tableau en mode veille. Toutes les
informations saisies et les pages ajoutées sont
supprimées.
P.17 "Quitter le tableau"
Enregistrer et
envoyer par email
Fermer
Affichage du panneau de commande de la page
1
3
2
CUE169
1. Afficher/Masquer
Affiche ou dissimule le panneau de commande de la page
2. Page de l'écran
La page de base qui apparaît lorsque Interactive Whiteboard démarre. Les images d'un périphérique
connecté au port Computer In (VGA Input, DisplayPort Input) peuvent également être affichées et des
informations peuvent être écrites.
Lorsque vous appuyez sur cette touche et qu'une Page d'écran est affichée, vous pouvez sélectionner des
images depuis le périphérique connecté. Pour plus d'informations sur l'affichage d'images sur une page
d'écran à partir d'un périphérique tel qu'un ordinateur, reportez-vous à P.31 "Afficher une image depuis un
ordinateur et écrire des informations".
La Page d'écran présente les icônes suivantes pouvant être utilisées :
16
Icône
Description
Capturer
Enregistre les informations écrites sur une page
d'écran dans les pages capturées. Si une image
d'un périphérique connecté comme un
ordinateur est affichée en même temps, l'image
affichée est également enregistrée.
Référence
P.31 "Afficher une image
depuis un ordinateur et
écrire des informations"
d'écran est sélectionnée.
3. Pages capturées
Affiche les images miniatures de la Page d'écran enregistrée Les informations de page sont affichées sous la
forme « numéro de page / nombre total de pages » en bas à droite des images miniatures.
Il est possible d'afficher quatre pages maximum. Si quatre images ou plus sont affichées, utilisez les icônes de
défilement / pour passer d'une page à l'autre.
Les pages capturées présentent les icônes suivantes pouvant être utilisées :
Icône
Description
Référence
Ajoute une nouvelle page aux pages capturées.
Ajoute une page en copiant la page affichée.
Nouvelle page
Copie de page capturée est sélectionnée.
Supprime la page actuellement affichée.
Suppression de capturée est sélectionnée.
page
P.29 "Suppression de
pages"
Quitter le tableau
Lorsque vous avez fini d'utiliser le tableau, vous pouvez soit l'éteindre, soit le mettre en veille.
Arrêt du tableau blanc
Appuyez sur la touche alimentation sur l'avant de l'écran pour fermer le tableau.
17
CUE044
Du reste, si le tableau n'est pas utilisé pendant cinq heures, il s'éteint automatiquement.
Appuyez une nouvelle fois sur la touche alimentation pour redémarrer le tableau.
Mise en veille du tableau
Appuyez sur l'icône de fermeture
veille.
avec la pointe du stylo pour faire passer le tableau en mode
20
20XX
XX/11/01
/11/01 22:08:37
22:08:37
01:23:45
01:23:45
CUE157
Lorsque le tableau blanc est en mode veille, l'alimentation de l'écran sera coupée mais le témoin
d'alimentation reste éclairé.
Appuyez une nouvelle fois sur la touche alimentation pour redémarrer le tableau. De plus, vous
pouvez également redémarrer le tableau en touchant l'écran ou en déplaçant le stylo.
• Lorsque vous quittez le tableau, les informations écrites et les pages enregistrées sont supprimées.
• Lorsque vous configurez les paramètres de sauvegarde, vous pouvez préciser de sauvegarder les
pages enregistrées et les informations écrites lorsque vous quittez le tableau. Pour plus
d'informations sur la configuration des paramètres de sauvegarde, voir P.64 "Collecter des
fichiers de sauvegarde".
18
Ce chapitre décrit l'écriture sur le tableau, ainsi que la modification et la suppression d'informations
écrites.
Écrire sur l'écran du tableau blanc
Sélectionnez l'icône du stylo
pour dessiner un trait sur l'écran du tableau blanc.
Le trait est dessiné avec la couleur et l'épaisseur affichées dans l'icône du stylo
.
Le sous-menu suivant apparaît pour vous permettre de sélectionner une couleur ou une épaisseur de trait
différente.
Vous pouvez afficher une grille sur le tableau blanc.
1
2
3
4
5
CUE179
1. Icône du stylo
2. Couleurs du stylo
3. Couleurs du stylo (semi-transparentes)
4. Épaisseur du trait
5. Ligne de la grille
• Il est possible de dessiner 3 000 traits par page.
• Il est possible de dessiner 90 000 traits sur toutes les pages.
• Si le sous-menu n'est pas utilisé pendant six secondes, il disparaîtra automatiquement. Appuyez à
nouveau sur l'icône du stylo pour masquer manuellement le sous-menu.
19
Modification d'informations écrites à l'écran
Sélectionnez l'icône Sélectionner et Supprimer
pour modifier un trait. Le sous-menu suivant apparaît :
1
2
FR CUF011
1. Icône sélectionner et supprimer
2. Sélectionner l'icône
Entourez un trait avec la pointe du stylo pour le sélectionner. Modifiez les traits sélectionnés.
CUE062
Appuyez sur [Sélectionner tout] pour sélectionner tous les traits sur la page.
Déplacement des traits
Faites glisser le trait sélectionné sur la zone où vous souhaitez le placer.
CUE063
20
Modification d'informations écrites à l'écran
Agrandir ou réduire les traits
Placez la pointe du stylo sur un coin ou au centre d'un côté, puis faites glisser la pointe du stylo de
sorte que le trait puisse être agrandi ou réduit à la taille souhaitée.
CUE064
Effacer les traits sélectionnés
Touchez une zone sélectionnée avec la base du stylo.
CUE153
• Si le sous-menu n'est pas utilisé pendant six secondes, il disparaît automatiquement. Appuyez à
nouveau sur l'icône Sélectionner et supprimer pour masquer manuellement le sous-menu.
21
Suppression des informations écrites
Suppression à l'aide de la base du stylo
Lors de l'utilisation du tableau, vous pouvez utiliser la base du stylo à tout moment pour effacer des
traits.
Déplacez la base du stylo en faisant des mouvements en diagonale pour effacer.
CUE191
Effacer avec lapointe du stylo
Sélectionnez l'icône Sélectionner et Supprimer
sous-menu suivant apparaît :
pour effacer les traits avec la pointe du stylo. Le
1
2
FR CUF012
1. Icône sélectionner et supprimer
2. Icône de la gomme
Appuyez sur l'icône de la gomme
l'effacer.
22
, puis déplacez le bout du stylo en diagonale sur un trait pour
Suppression des informations écrites
CUE192
Appuyez sur [Effacer tout] pour effacer tous les traits sur l'écran.
Lorsqu'un message de confirmation apparaît, sélectionnez [OK] pour effacer tous les traits.
• Vous pouvez effacer un ou plusieurs traits en précisant la zone. Pour plus d'informations, reportezvous à P.20 "Modification d'informations écrites à l'écran".
• Si le sous-menu de l'icône Sélectionner et Supprimer n'est pas utilisé pendant six secondes, il
disparaît automatiquement. Appuyez à nouveau sur l'icône Sélectionner et supprimer pour
masquer manuellement le sous-menu.
23
Changer l'agrandissement de l'écran
Changement de l'agrandissement de l'affichage avec vos doigts
Modification de l'agrandissement de l'affichage
Touchez l'écran du tableau avec deux doigts, puis écartez-les ou resserrez-les.
Lorsque vous écartez vos doigts, l'écran est agrandi, en prenant pour centre l'endroit touché
initialement.
Lorsque vous resserrez vos doigts, l'écran est réduit, en prenant pour centre l'endroit touché
initialement.
CUE150
Déplacer une zone affichée
Touchez l'écran du tableau avec deux doigts puis, tout en maintenant la même distance entre les
doigts, déplacez-les en haut, en bas, à gauche ou à droite.
La zone d'affichage se déplace avec le mouvement de vos doigts.
CUE151
Changer l'agrandissement de l'affichage avec le stylo
Sélectionnez l'icône de la loupe
24
avec le bout du stylo. Le sous-menu suivant apparaît :
Changer l'agrandissement de l'écran
1
2
3
CUE178
1. Icône loupe
2. Zone d'affichage
3. Agrandissement de l'affichage
Modification de l'agrandissement de l'affichage du tableau
Appuyez sur l'agrandissement de l'affichage pour changer l'agrandissement de l'affichage de
l'écran.
CUE173
Déplacement de la zone d'affichage du tableau
Touchez et appuyez sur la zone d'affichage avec la pointe du stylo. Tout en appuyant avec le
stylo, faites glisser sur la zone que vous voulez afficher à l'écran.
25
CUE174
• Si le sous-menu n'est pas utilisé pendant dix secondes, il disparaît automatiquement. Appuyez à
nouveau sur l'icône de la loupe pour masquer manuellement le sous-menu.
26
Modification des pages
Vous pouvez ajouter de nouveaux traits à une page affichée sur le tableau ou modifier des traits
existants. Vous pouvez également ajouter ou supprimer une page affichée.
Sélection d'une page
Vous pouvez sélectionner la page que vous souhaitez afficher sur le tableau comme suit :
Sélectionner une page depuis le panneau de commande de la page.
Pour sélectionner une page que vous souhaitez afficher sur le tableau, sélectionnez l'image
miniature correspondante dans la liste des pages.
CUE161
Lorsqu'une Page d'écran est sélectionnée, appuyez sur [Page d'écran] sur le panneau de
commande de la page pour afficher une image différente sur la Page de l'écran.
CUE160
Pour plus d'informations sur la liste de pages, reportez-vous à P.16 "Affichage du panneau de
commande de la page". Pour plus d'informations sur l'affichage d'images à partir d'un
périphérique tel qu'un ordinateur, reportez-vous à P.31 "Afficher une image depuis un ordinateur
et écrire des informations".
27
Tourner les pages avec le panneau de commande principal
Lorsqu'une Page capturée est sélectionnée, vous pouvez tourner les pages avec l'icône de Page
suivante et l'icône de Page précédente .
Lorsque vous appuyez sur l'icône de Page précédente , la page suivie par la page affichée
apparaît. Lorsque vous appuyez sur l'icône de Page suivante , la page qui suit la page affichée
apparaît.
Passer à une autre page avec vos doigts
Lorsqu'une page capturée est sélectionnée, vous pouvez tourner les pages avec vos doigts.
Touchez le tableau blanc avec deux doigts puis, tout en maintenant la même distance entre les
doigts, déplacez-les à gauche ou à droite de la page. Lorsque le côté de la page s'affiche, relevez
vos doigts de l'écran.
20
20XX/
XX/11/01
11/01 22:08:37
22:08:37
01:23:45
01:23:45
CUE152
• Lorsqu'une Page d'écran est affichée, vous ne pouvez pas tourner les pages des façons suivantes :
avec l'icône de Page précédente , avec l'icône de Page suivante ou avec vos doigts.
• Si la page capturée sélectionnée est la première ou la dernière page des Pages capturées,
respectivement l'icône de Page précédente ou l'icône de page Suivante , ne fonctionne pas.
Ajout d'une page
Vous pouvez enregistrer les informations écrites sur une Page d'écran comme Page capturée.
Lorsqu'une Page capturée est sélectionnée, vous pouvez ajouter une nouvelle page ou faire une copie
d'une page existante.
Enregistrement d'une Page d'écran
Lorsqu'une Page d'écran est sélectionnée, l'icône de Capture
actuelle.
28
est utilisée pour enregistrer la page
Lorsque l'icône de Capture est touchée, les informations écrites et l'image affichée sont ajoutées
à la fin de la liste des Pages capturées, avec la page d'écran affichée. Tous les traits de la page
d'écran sont effacés.
Ajout d'une Page capturée
Pour ajouter une nouvelle page, appuyez sur l'icône de Nouvelle page
.
Une nouvelle page vierge est créée à la fin de la liste des Pages capturées. La page ajoutée
apparaît sur le tableau.
Faire une copie d'une Page capturée
Pour faire une copie d'une Page capturée, appuyez sur l'icône de copie de page
.
Une copie de la page sélectionnée est ajoutée immédiatement après la page puis affichée. La
page ajoutée apparaît sur le tableau.
• L'icône de Capture
fonctionne lorsqu'une Page d'écran est sélectionnée.
• L'icône de Copie de page
fonctionne lorsqu'une Page capturée est sélectionnée.
• Lorsqu'un tableau blanc est partagé,
, l'icône de copie de page ne fonctionne pas.
• Vous pouvez ajouter jusqu'à 100 pages.
• Si toutes les pages comportent 90 000 traits, il est impossible d'ajouter une nouvelle page.
Suppression de pages
Pour supprimer une Page capturée, appuyez sur l'icône de Suppression de page . Lorsque vous
appuyez sur l'icône, un message de confirmation apparaît. Sélectionnez [OK] pour supprimer la page
sélectionnée.
Lorsque la page sélectionnée est supprimée, la page correspondante sur le tableau est effacée et la
page précédente apparaît. Si la première page est supprimée, la suivante apparaît. Si toutes les pages
capturées sont supprimées, une Page d'écran s'affiche.
• L'icône de suppression de page
fonctionne lorsqu'une Page capturée est sélectionnée.
• Lorsqu'un tableau est partagé, l'icône de suppression de page
ne fonctionne pas.
29
30
3. Afficher une image et écrire des
informations
Cette section explique comment afficher des images depuis un ordinateur ou un système de
visioconférence sur votre Interactive Whiteboard et comment écrire des informations sur ces images.
Afficher une image depuis un ordinateur et
écrire des informations
En connectant un ordinateur à Interactive Whiteboard, vous pouvez afficher une image depuis
l'ordinateur comme une page d'écran. Vous pouvez également écrire des informations sur l'image.
CUE070
Commuter l'écran d'affichage
1. Vérifiez que le tableau blanc fonctionne bien.
Si le tableau blanc ne fonctionne pas, appuyez sur la touche d'alimentation à l'avant de l'écran.
31
CUE044
2. Branchez l'ordinateur sur VGA Input ou DisplayPort input sur le côté de l'écran.
CUE171
3. Commutez la sortie vidéo sur l'ordinateur pour afficher l'écran d'ordinateur sur le tableau
blanc.
Pour basculer entre les sorties d'image de l'ordinateur, appuyez sur la touche de fonction adéquate
tout en maintenant enfoncée la touche [Fn].
Les combinaisons de touches sur les ordinateurs des principaux fabricants informatiques sont les
suivantes :
Marque d'ordinateur
32
Combinaison de touches
MSI
[Fn] + [F2]
Everex, Mitsubishi, NEC, Panasonic, Sotec
[Fn] + [F3]
Gateway, HP
[Fn] + [F4]
acer, SHARP, Sotec, Toshiba
[Fn] + [F5]
Hitachi, IBM, lenovo, Sony
[Fn] + [F7]
Asus, Dell, EPSON, Hitachi
[Fn] + [F8]
Fujitsu
[Fn] + [F10]
Afficher une image depuis un ordinateur et écrire des informations
• Lorsqu'une Page d'écran est sélectionnée, appuyez sur [Page d'écran] sur le panneau de
commande de la page pour basculer entre les images affichées. Vous pouvez également basculer
entre les entrées d'image en connectant un périphérique à la fois à VGA Input et à DisplayPort
input.
• Sélectionnez l'icône de capture pour enregistrer les informations écrites sur la page affichée. La
page affichée et les informations écrites sont enregistrées dans les pages capturées.
• Le signal d'entrée vidéo doit répondre aux conditions suivantes :
• Le signal doit être conforme à l'une des normes VESA suivantes :
1. Industry Standards and Guidelines for Computer Display Monitor Timing (DMT)
Standard- Version 1 Revision 12
2. Coordinated Video Timings (CVT) Standard Version 1.1
3. Generalized Timing Formula (GTF) Version 1.1
• Le signal doit satisfaire aux conditions de signal suivantes :
Signal VGA
Signal DisplayPort
• Fréquence d'image : 85 Hz ou moins
• Fréquence d'horloge de pixels : 20 170 MHz
• Fréquence d'horloge de pixels : 25
MHz ou plus
33
Écrire sur le tableau blanc tout en affichant une
image depuis un appareil de visioconférence
En connectant un appareil de visioconférence à Interactive Whiteboard, vous pouvez afficher des
images de l'appareil. Vous pouvez également utiliser le tableau blanc en affichant l'image depuis
l'appareil de visioconférence.
CUE164
Visioconférence avec le tableau blanc
1. Vérifiez que l'appareil de visioconférence est bien éteint.
2. Connectez l'appareil de visioconférence à VGA Input 2 sur le côté de l'écran.
CUE172
3. Activez l'appareil de visioconférence.
34
Écrire sur le tableau blanc tout en affichant une image depuis un appareil de visioconférence
4. Utilisez la touche [PIP] sur le côté de l'écran pour passer à l'entrée vidéo.
CUE180
Vous pouvez écrire sur le tableau blanc tout en affichant une image depuis un appareil de
visioconférence.
Appuyez sur la touche [Signal/Entrée] sur le côté de l'écran pour afficher une image depuis
l'appareil de visioconférence en mode plein écran.
• Le signal d'entrée vidéo doit remplir les conditions suivantes :
• 1024 × 768, 60 Hz
• Une image affichée depuis l'appareil de visioconférence ne peut pas être enregistrée en tant que
page capturée.
• Vous pouvez modifier la position de l'image affichée depuis l'appareil de visioconférence en
utilisant la touche [Menu] située sur le côté de l'écran. Affichez tout d'abord l'image du
périphérique, puis ajustez la position de l'écran. Pour plus d'informations sur le changement de la
position de l'écran, voir P.99 "Réglage de l'écran".
• Pour plus d'informations sur l'utilisation d'un appareil de visioconférence, consultez le manuel fourni
avec l'appareil utilisé.
35
36
Ce chapitre décrit comment partager un tableau blanc avec votre Interactive Whiteboard ou Remote
Viewer.
Présentation du partage de tableau blanc à
distance
• Pour partager un écran, il est nécessaire d'ajouter votre licence à distance (P.60 "Ajout de la
licence distante") et de configurer les paramètres de réseau (P.56 "Configuration des Paramètres
réseau").
Le partage de tableau blanc à distance permet à un système Interactive Whiteboard d'agir comme hôte
et autorise un autre système Interactive Whiteboard ou Remote Viewer connecté via un réseau à
partager le tableau blanc hôte en tant que participant.
CUE071
Cette section fournit une présentation de l'hébergement et de la participation au partage de tableau
blanc à distance.
Héberger un partage de tableau blanc à distance
(P.39 "Héberger un partage de tableau blanc à distance")
Partagez l'écran de votre Interactive Whiteboard pour permettre à d'autres appareils connectés
via un réseau de visualiser, écrire ou réaliser des opérations de page sur l'écran.
Lorsqu'Interactive Whiteboard ou Remote Viewer participe au partage de tableau blanc à
distance, les informations écrites et les images affichées sur le tableau blanc hôte sont affichées en
temps réel.
37
Participer au partage de tableau blanc à distance
(P.41 "Participer au partage de tableau à distance")
Connectez-vous à l'Interactive Whiteboard hôte pour participer au partage de tableau blanc à
distance.
Interactive Whiteboard ou un ordinateur avec Remote Viewer installé peuvent participer au
partage de tableau blanc à distance.
• Si Interactive Whiteboard est utilisé pour participer au partage de tableau blanc à distance,
toutes les pages existant avant la participation sont supprimées et l'écran du système hôte est
importé. Le tableau blanc participant peut écrire ou effectuer des opérations sur la page d'un
écran partagé.
• Si Remote Viewer est utilisé pour participer au partage de tableau blanc à distance, il devient
possible de visualiser l'écran partagé. Il n'est pas possible d'écrire dessus. Pour plus
d'informations sur l'installation et l'utilisation de la visionneuse à distance, reportez-vous à
P.69 "Utilisation de Remote Viewer".
• Un maximum de quatre appareils peuvent partager simultanément le tableau blanc.
38
Héberger un partage de tableau blanc à distance
Héberger un partage de tableau blanc à
distance
Appuyez sur l'icône Partager , puis sélectionnez [Ouvrir] ou [Ouvrir avec le code] pour héberger le
partage de tableau blanc à distance.
FR CUF015
[Ouvrir]
Héberge le partage de tableau blanc à distance.
[Ouvrir avec le code]
Héberge le partage de tableau blanc à distance et spécifie un code.
Un code est automatiquement généré.
FR CUF016
Lorsque le partage du tableau blanc à distance est ouvert, l'icône Partager
le sous-menu affiche l' adresse IP, le code et [Fermer].
est entourée de rouge et
• Pour que les tableaux blancs participant puissent participer au partage de tableau blanc à
distance, l'adresse IP est requise.
• Afin que les tableaux blancs puissent paticiper au partage de tableau blanc à distance, initié par
[Ouvrir avec le code], le code est obligatoire.
• Appuyez sur [Fermer] pour fermer le partage de tableau blanc à distance.
Lorsque les tableaux blancs commencent à participer au partage de tableau blanc à distance, il est
entouré de vert. "Adresse IP participant" (dans le partage de tableau blanc à distance) s'affiche.
39
FR CUF017
• Si le sous-menu n'est pas utilisé pendant trente secondes, il disparaîtra automatiquement. Appuyez
une nouvelle fois sur l'icône de partage pour dissimuler le sous-menu manuellement.
Fermer le partage de tableau blanc à distance
Appuyez sur l'icône Partage
distance.
et sélectionnez [Fermer] pour fermer le partage de tableau blanc à
FR CUF018
Lorsque le partage de tableau blanc à distance est fermé, le partage est également fermé sur les
tableaux blancs participants.
• Pour plus d'informations sur la manière de quitter le tableau blanc après avoir fermé le partage de
tableau blanc à distance, se reporter à P.17 "Quitter le tableau".
40
Participer au partage de tableau à distance
Participer au partage de tableau à distance
Pour participer au partage de tableau à distance, appuyez sur l'icône Partager
[Rejoindre].
et sélectionnez
Sur la fenêtre suivante, précisez l'adresse IP du tableau hôte.
Onglet [Liste de contacts]
Précisez l'adresse IP de l'hôte en la sélectionnant dans la « Liste de contacts ».
Une liste de contacts peut être ajoutée avec « Ajouter liste de contacts distants » dans les
Paramètres d'administrateur. Reportez-vous à P.61 "Ajouter une liste de contacts distants".
Onglet [Saisie manuelle]
Précisez l'adresse IP de l'hôte en la saisissant manuellement. Après avoir saisi l'adresse avec le
clavier tactile, appuyez sur [Saisir]. Un message de confirmation à propos de l'historique apparaît.
Afin de ne pas conserver l'adresse IP saisie dans l'historique, appuyez sur [Annuler] en réponse au
message.
Vous pouvez également préciser une adresse IP saisie précédemment en la sélectionnant dans
« Historique de saisie d'adresse IP ».
41
Une fois l'adresse IP spécifiée, appuyez sur [Connecter]. Le tableau partagé est importé. Si un code est
configuré par le tableau hôte, il est nécessaire de saisir le code.
• Si une connexion est établie, le temps d'importer les pages du tableau hôte. Lorsque vous appuyez
sur [OK], l'importation commence.
• Si Interactive Whiteboard est utilisé pour participer au partage de tableau à distance, toutes les
pages enregistrées avant le partage de tableau à distance sont supprimées.
• « Historique de saisie d'adresse IP » peut contenir jusqu'à 100 entrées. S'il contient déjà 100
entrées, la plus ancienne est supprimée de l'historique.
• La durée d'importation de la page partagée indiquée est une estimation, et varie selon
l'environnement.
• Vous pouvez vérifier le statut de communication tout en participant au partage de tableau à
distance avec l'icône Partager . Reportez-vous à P.91 "Vérification de l'état de la
communication lors du partage de tableau à distance.".
Quitter le partage de tableau à distance
Appuyez sur l'icône Partage
et sélectionnez [Quitter] pour quitter le partage de tableau à distance.
• Pour plus d'informations sur la manière de quitter le tableau après avoir fermé le partage de
tableau à distance, se reporter à P.17 "Quitter le tableau".
42
5. Enregistrement et importation des
pages
Ce chapitre décrit l'enregistrement des pages sur la clé USB, l'envoi des pages par e-mail et
l'importation d'un fichier PDF à partir d'une clé USB.
Enregistrement sur la clé USB
Pour enregistrer des informations sur le tableau blanc sur une clé USB, appuyez sur l'icône Clé USB
puis sélectionnez [Enregistrer] dans le sous-menu qui s'affiche.
FR CUF019
La Page capturée est enregistrée sur la clé USB en tant que fichier PDF.
L'icône Clé USB devient active lorsqu'une clé USB est insérée dans le port USB sur le côté de l'écran.
Veuillez n'insérer qu'une seule clé USB.
CUE170
• Le nom du fichier PDF enregistré est "iwb-date-time.pdf". (Exemple : le nom d'un fichier enregistré le
23 janvier 2013 à 04:56:07 serait "iwb-20130123-045607.pdf".)
• Le fichier enregistré peut être importé et affiché sur le tableau. Reportez-vous à P.46 "Importation
d'un fichier".
• Si le sous-menu n'est pas utilisé pendant six secondes, il disparaît automatiquement. Appuyez une
nouvelle fois sur l'icône de la clé USB pour masquer manuellement le sous-menu.
43
Envoi d'informations écrites par e-mail
• Pour envoyer des écrans enregistrés par e-mail, il est nécessaire de configurer les paramètres
réseau (P.56 "Configuration des Paramètres réseau") et serveur SMTP (P.61 "Configuration
des paramètres du serveur SMTP").
Sélectionnez l'icône Enregistrer et envoyer par e-mail
destinataire auquel envoyer les écrans enregistrés.
et sur la fenêtre suivante, précisez l'e-mail d'un
Onglet [Sélectionner dans le carnet d'adresses]
Sélectionnez l'adresse e-mail d'un destinataire dans le [Carnet d'adresses].
Utilisez [Ajouter carnet d'adresses] dans Paramètres d'administrateur pour ajouter un carnet
d'adresses. Reportez-vous à P.62 "Ajouter un Carnet d'adresses".
44
Envoi d'informations écrites par e-mail
Onglet [Saisie manuelle]
Saisissez le pseudonyme et l'adresse e-mail d'un destinataire en les entrant manuellement dans les
cases « Pseudo » et « Adresse e-mail » respectives. Saisissez-les avec le clavier tactile, puis
appuyez sur [Saisir]. Un message de confirmation à propos de l'historique apparaît. Afin de ne pas
conserver l'adresse e-mail saisie dans l'historique, appuyez sur [Annuler] en réponse au message.
Vous pouvez également ajouter une adresse e-mail saisie précédemment en la sélectionnant dans
l'Historique de saisie d'adresse.
Lorsque vous appuyez sur [Envoyer] après avoir précisé une adresse e-mail, la Page Capturée est
enregistrée au format PDF et envoyée par e-mail.
• Le nom du fichier enregistré est « iwb-date-time.pdf ». (Exemple : le nom d'un fichier enregistré le
23 janvier 2013 à 04:56:07 serait « iwb-20130123-045607.pdf ».)
• Il est possible de préciser un maximum de 30 adresses e-mail.
• Appuyez sur l'adresse e-mail correspondante dans « Adresse e-mail de destinataire » pour annuler
une adresse e-mail spécifiée.
• « Historique de saisie d'adresse » peut contenir jusqu'à 100 entrées. S'il y a déjà 100 entrées
enregistrées, la plus ancienne est supprimée de l'historique.
45
Importation d'un fichier
Vous pouvez importer un fichier enregistré sur une clé USB sur le tableau.
1. Enregistrez le fichier que vous souhaitez importer dans le répertoire racine de la clé USB.
Le fichier PDF à importer doit remplir les critères suivants :
Élément
Situation
Format de fichier
100 Mo ou moins
Type PDF
PDF 1.3–1.7 (y compris PDF/A)
Format page
Longueur du côté : Cartes postales, format A0 (portrait/paysage).
Sécurité du document
Pas de paramètre de sécurité
2. Insérez la clé USB contenant le fichier PDF dans un port USB sur le côté de l'écran.
CUE170
Veuillez n'insérer une seule clé USB.
3. Appuyez sur l'icône clé USB
et sélectionnez [Lecture].
FR CUF028
4. Sélectionnez le fichier PDF à importer.
5. Appuyez sur [OK].
L'importation du fichier PDF débute alors. Un fichier PDF est importé de la première à la dernière
page. Les pages importées sont ajoutées dans l'ordre jusqu'à la fin de la liste des pages capturées.
46
Importation d'un fichier
• Si la deuxième page ou une page suivante d'un fichier PDF ne remplit pas les critères de format de
page, seules les pages précédentes seront importées.
• La liste des pages capturées peut contenir jusqu'à 100 pages. Toute page dépassant le maximum
de 100 pages, y compris les pages capturées existantes, ne sera pas importée.
• Si le sous-menu n'est pas utilisé pendant six secondes, il disparaîtra automatiquement. Appuyez
une nouvelle fois sur l'icône de la clé USB pour dissimuler manuellement le sous-menu.
47
48
6. Vérification des paramètres du
tableau
Vous pouvez gérer votre Interactive Whiteboard en configurant les paramètres généraux et les
paramètres d'administrateur. Ce chapitre décrit comment configurer les paramètres généraux et les
paramètres d'administrateur.
Affichage du bureau
Vous pouvez ouvrir les Paramètres généraux ou les Paramètres d'administrateur à partir du bureau.
Appuyez sur l'icône Fermer
avec la pointe du stylo et maintenez la pression pour afficher le bureau.
20
20XX
XX/11/01
/11/01 22:08:37
22:08:37
01:23:45
01:23:45
CUE157
Un message de confirmation pour la suppression de page apparaît. Lorsque vous appuyez sur [OK], le
bureau s'affiche.
Les icônes apparaissant sur le bureau sont les suivantes :
Icône
Description
Ouvre Paramètres d'administrateur
AdminSettings
Pour plus d'informations sur l'ouverture des Paramètres d'administrateur,
reportez-vous à P.54 "Ouverture des informations de Paramètres
d'administrateur ".
Pour plus d'informations sur les Paramètres d'administrateur, reportez-vous à
P.56 "Ce que vous pouvez faire avec les Paramètres d'administrateur".
Lance l'application de tableau.
Interactive
Whiteboard
49
Icône
Description
Met l'appareil hors tension.
PowerOFF
Ouvre les Paramètres généraux.
Pour plus d'informations sur l'ouverture des Paramètres généraux, reportezvous à P.51 "Ouverture des Paramètres généraux".
Settings
Pour plus d'informations sur les Paramètres généraux, reportez-vous à P.52
"Ce qu'il est possible de faire avec les Paramètres généraux".
Appuyez rapidement sur l'icône à deux reprises pour ouvrir et exécuter les icônes ci-dessus.
• L'application de tableau, Paramètres généraux ou Paramètres d'administrateur ne peuvent pas être
ouverts simultanément.
50
Ouverture des Paramètres généraux
Ouverture des Paramètres généraux
Pour vérifier les informations du système ou ajuster le capteur tactile, ouvrez l'écran des Paramètres
généraux.
La procédure d'ouverture de l'écran des Paramètres généraux est la suivante :
1. Affichez le bureau.
Pour plus d'informations sur l'affichage du bureau, voir P.49 "Affichage du bureau".
2. Appuyez sur [Settings], rapidement et à deux reprises.
CUE181
L'écran des Paramètres généraux s'affiche.
Appuyez sur chaque icône pour vérifier et configurer les paramètres selon les besoins.
• Lorsque vous avez terminé de configurer les Paramètres généraux, appuyez sur [Fermer].
51
Ce qu'il est possible de faire avec les
Paramètres généraux
Ajustement de la position du capteur tactile
Appuyez sur l'icône Ajuster position de capteur tactile pour ajuster la position du capteur tactile. Un
écran d'ajustement de capteur s'affiche sur tout l'écran.
Appuyez sur chaque zone en surbrillance tour à tour pour configurer la position du capteur tactile. La
zone en surbrillance à toucher se déplace du coin supérieur droit au coin inférieur droit puis du coin
inférieur gauche au coin supérieur gauche.
CUE199
Une fois la dernière zone terminée, un message apparaît.
• Sélectionnez [OK] pour procéder à l'ajustement.
• Sélectionnez [Retry] pour revenir à l'écran d'ajustement de capteur.
• Sélectionnez [Abort] pour quitter sans faire de réglages.
Au bout de dix secondes après le message, [OK] est automatiquement sélectionné et l'ajustement est
finalisé.
52
Ce qu'il est possible de faire avec les Paramètres généraux
Affichage de la version ou des informations de copyright
• Appuyez sur l'icône Informations de version
licence.
pour afficher la version de produit et l'accord de
• Affichez d'abord les informations de version, puis appuyez sur « Afficher contrat de licence » pour
afficher le contrat de licence.
• Appuyez sur l'icône Informations de copyright
produit.
pour afficher les informations de copyright de ce
Une fois les informations vérifiées, appuyez sur [Fermer] pour fermer l'écran d'informations.
53
Ouverture des informations de Paramètres
d'administrateur
Ouvrez les Paramètres d'administrateur pour configurer les paramètres de périphérique comme les
paramètres de réseau ou de date et heure.
• Utilisez le clavier tactile pour la configuration des Paramètres d'administrateur. Pour plus
d'informations sur l'affichage du clavier tactile, reportez-vous à P.9 "Écrans de fonctionnement".
Vous pouvez également afficher le clavier tactile en appuyant sur l'icône Afficher le clavier tactile
.
• Lors de l'utilisation d'une clé USB dans Paramètres d'administrateur, insérez une seule clé USB dans
le port USB situé sur le côté de l'écran.
CUE170
Appuyez sur l'icône Retirer support USB
pour retirer le support USB.
La procédure d'ouverture des Paramètres d'administrateur est la suivante :
54
Ouverture des informations de Paramètres d'administrateur
1. Affichez le bureau.
Pour plus d'informations sur l'affichage du bureau, voir P.49 "Affichage du bureau".
2. Appuyez sur [AdminSettings], rapidement et à deux reprises.
CUE182
3. Affichez le clavier tactile et saisissez le mot de passe administrateur.
Le mot de passe administrateur initial est « admin ». Appuyez sur l'icône Modifier mot de passe
administrateur pour changer le mot de passe. Pour plus d'informations sur la modification du mot
de passe, reportez-vous à P.56 "Modifier le Mot de passe administrateur".
Appuyez sur chaque icône, vérifiez les informations et configurez les paramètres selon les besoins.
Si le mot de passe saisi est incorrect, un message d'erreur apparaît. Vérifiez le mot de passe et
saisissez le bon.
• Une fois les Paramètres d'administrateur configurés, appuyez sur [Fermer].
55
Ce que vous pouvez faire avec les Paramètres
d'administrateur
Modifier le Mot de passe administrateur
Vous pouvez modifier le Mot de passe administrateur en appuyant sur l'icône Modifier mot de passe
administrateur .
• Le mot de passe saisi doit comporter au minimum quatre caractères et 20 caractères maximum.
• lettres majuscules : [A-Z]
• lettres minuscules : [a-z]
• chiffres : [0-9]
• Symboles : (espace) ! " # $ % & ' ( ) * + , - . / : ; < = > ? @ [ \ ] ^ _ ` { | } ~
Configuration des Paramètres réseau
Appuyez sur l'icône Paramètres réseau pour afficher la boîte de dialogue Paramètres réseau. Vous
pouvez configurer l'adresse IP et les paramètres de passerelle par défaut.
Ces paramètres sont nécessaires pour utiliser le partage de tableau à distance ainsi que pour envoyer
les écrans enregistrés ou les journaux par e-mail.
56
Ce que vous pouvez faire avec les Paramètres d'administrateur
Après avoir configuré tous les paramètres ci-dessus et appuyé sur [OK], le système redémarre
automatiquement.
Configuration de la Date et heure
Appuyez sur l'icône Définir date/heure pour afficher la boîte de dialogue de la date et de l'heure.
Vous pouvez définir la date et l'heure à afficher sur la boîte de dialogue.
FR CUF021
• Si vous sélectionnez le lien pour le réglage de l'heure, il est possible qu'Internet Explorer s'ouvre. Si
Internet Explorer s'ouvre, fermez-le.
57
Configuration des paramètres de Région et langue
Appuyez sur l'icône Région et langue
pour afficher la boîte de dialogue Région et langue.
Dans Région et langue, vous pouvez configurer les paramètres suivants :
Onglet [Formats]
Définir la langue que vous voulez utiliser pour l'affichage, en incluant la date et l'heure.
FR CUF022
Onglet [Emplacement]
Définir la région.
FR CUF023
58
Onglet [Claviers et langues]
Définir la langue du clavier et la langue de l'affichage que vous souhaitez utiliser.
FR CUF024
Onglet [Administration]
Définir la langue que vous souhaitez utiliser pour afficher le texte d'un programme incompatible
avec Unicode.
FR CUF025
• Si vous sélectionnez le lien pour la configuration de la langue, il est possible qu'Internet Explorer
s'ouvre. Si Internet Explorer s'ouvre, fermez-le.
59
• Si vous vous déconnectez une fois la configuration terminée, utilisez la touche alimentation sur
l'avant de l'écran pour éteindre et redémarrer le système.
• Après avoir configuré [Modifier le lieu du système] dans l'onglet [Administration], un message de
confirmation pour l'arrêt s'affiche. Si vous souhaitez définir la région et la langue, il est
recommandé de configurer [Modifier le lieu du système] en dernier.
Ajout de la licence distante
Pour ajouter votre code de licence, utilisez l'icône Ajouter/Supprimer licence distante
.
Ce paramètre est nécessaire pour utiliser le partage de tableau à distance.
1. Appuyez sur l'icône Ajouter/Supprimer licence distante
.
2. Affichez le clavier tactile et saisissez votre code de licence.
Le code de licence n'est pas sensible à la casse. Vous pouvez saisir le code de licence en
majuscules ou en minuscules.
3. Appuyez sur [Ajouter].
Lorsque votre code de licence est authentifié, un message de fin s'affiche.
Si le code de licence saisi est incorrect, un message d'erreur s'affiche. Vérifier le code de licence et
saisir le code approprié.
Une fois le code de licence ajouté, fermez les Paramètres d'administrateur et démarrez le tableau pour
vérifier que l'icône Partager est bien active.
20
20XX
XX/11/01
/11/01 22:08:37
22:08:37
01:23:45
01:23:45
CUE176
60
Ajouter une liste de contacts distants
Appuyez sur l'icône Ajouter liste de contacts distants pour ajouter une liste de contacts à partir d'un
fichier enregistré sur une clé USB. Une liste de contacts est nécessaire pour héberger le partage de
tableau à distance.
1. Créer une liste de contact et enregistrer la liste dans le répertoire racine de la clé USB.
• Le fichier de la liste doit prendre la forme de données séparées par une virgule et composées
de deux ou plusieurs colonnes par ligne (ou une ou plusieurs virgules par ligne).
• Un guillemet (") est traité comme un seul caractère.
• Le fichier est enregistré sous le nom « iwb_contact_address.csv ».
• Les données doivent être saisies en minuscules au format « pseudo, adresse IP ».
(Exemple : Room-A,111.222.111.222)
• Si une ligne contient trois colonnes ou plus, la troisième colonne et les suivantes sont ignorées.
2. Insérez la clé USB contenant la liste des contacts dans un port USB sur le côté de l'écran.
3. Appuyez sur l'icône Ajouter liste de contacts distants
.
4. Appuyez sur [Importer].
La liste des contacts est importée. Si le nom de fichier est invalide ou si le format est incorrect,
l'importation échoue.
• Pour retirer la clé USB, appuyez d'abord sur l'icône Retirer support USB
.
Configuration des paramètres du serveur SMTP
Appuyez sur l'icône Paramètres de serveur SMTP pour afficher un écran pour configurer les
paramètres du serveur SMTP. Ces paramètres sont nécessaires pour envoyer des pages enregistrées ou
un journal par e-mail.
Saisissez les informations de serveur SMTP pour configurer votre serveur SMTP.
61
• Vous pouvez saisir le nom d'hôte au lieu du champ « Adresse ».
Ajouter un Carnet d'adresses
Appuyez sur l'icôneAjouter carnet d'adresses pour ajouter un carnet d'adresses enregistré sur la clé
USB. Un carnet d'adresses se compose des informations des destinataires et peut être utilisé pour
envoyer des écrans enregistrés par e-mail.
1. Créez un carnet d'adresses et enregistrez-le dans le répertoire racine d'une clé USB.
• Le fichier de la liste doit prendre la forme de données séparées par une virgule et composées
de deux ou plusieurs colonnes par ligne (ou une ou plusieurs virgules par ligne).
• Un guillemet (") est traité comme un seul caractère.
• Le fichier est enregistré sous le nom « iwb_mail_address.csv ».
• Les données doivent être saisies à l'aide de caractères alphanumériques à un seul octet au
format « pseudo, adresse e-mail ».
(Exemple : User-A,[email protected])
• Si une ligne contient trois colonnes ou plus, la troisième colonne et les suivantes sont ignorées.
2. Insérez le support USB contenant le carnet d'adresses dans un port USB sur le côté de
l'écran.
3. Appuyez sur l'icône Ajouter carnet d'adresses
62
.
4. Appuyez sur [Importer].
Le carnet d'adresses est importé. Si le nom de fichier est invalide ou si le format est incorrect,
l'importation échoue.
.
Collecter des journaux
Appuyez sur l'icône Collecte de journaux pour collecter des journaux contenant des informations sur
les heures de début du tableau et les erreurs.
Les informations enregistrées par les journaux incluent :
• Heure de début
• Heure de fin
• Opérations à l'écran
• Informations sur la survenue d'erreurs
• Heures d'enregistrement des pages
• Page enregistrant des informations de destinataires
• Informations sur le partage de tableau à distance
Les journaux peuvent être enregistrés sur la clé USB ou être envoyés comme pièce jointe à un e-mail.
Support USB
Sélectionnez cette option pour enregistrer le journal sur la clé USB.
Insérez une seule clé USB dans un port USB sur le côté de l'écran et appuyez sur [OK]. Le journal
sera alors enregistré. Le journal est enregistré dans le répertoire racine de la clé USB.
Joindre à l'e-mail
Sélectionner pour envoyer le journal comme pièce jointe à un e-mail.
Lorsque vous appuyez sur [OK], un écran de saisie de l'adresse e-mail s'affiche. Affichez le clavier
tactile et définissez l'adresse e-mail pour l'envoi. Appuyez sur [Envoyer], envoyez le journal
comme pièce jointe à un e-mail.
63
• Pour envoyer un journal par e-mail, il est nécessaire de configurer les paramètres de Réseau et de
serveur SMTP. Reportez-vous à P.56 "Configuration des Paramètres réseau" et P.61 "Configuration
des paramètres du serveur SMTP".
Mise à jour de votre système
• N'éteignez pas l'appareil lors de la mise à jour du système.
Appuyez sur l'icône Mise à jour système
pour mettre à jour le système avec une version ultérieure.
1. Enregistrez un fichier système dans le répertoire racine d'une clé USB.
Le nom de fichier est « RIWB_ Version.zip ».
(Exemple : si votre version de système est 1.2.3.0, le nom de fichier est « RIWB_1.2.3.0.zip ».)
2. Insérez une clé USB contenant un fichier système enregistré dans un port USB sur le côté
de l'écran.
3. Appuyez sur l'icône Mise à jour système .
4. Sélectionnez le fichier système et appuyez sur [OK].
Le message de confirmation s'affiche.
Le fichier système sélectionné est exécuté.
• Pour retirer la clé USB, appuyez d'abord sur l'icôneRetirer support USB
.
Collecter des fichiers de sauvegarde
Appuyez sur l'icône Sauvegarde/Collecte de fichiers
pour configurer les paramètres de sauvegarde.
Une fois les paramètres de sauvegarde configurés, les Pages capturées sont sauvegardées lorsqu'elles
sont enregistrées pour être envoyées par e-mail et lorsque Interactive Whiteboard est fermé avec l'icône
Fermer .
64
Réaliser la sauvegarde
Cochez cette case pour sauvegarder les Pages capturées.
Période de stockage
Conserve les fichiers sauvegardés pendant sept jours.
Ouvrir le dossier de sauvegarde
Collecte ou supprime les fichiers de sauvegarde enregistrés.
Lors de la collecte de fichiers sauvegardés, insérez une seule clé USB.
Restaurer les valeurs par défaut
Appuyez sur l'icône Restaurer les paramètres par défaut , puis redémarrez le système pour réinitialiser
les paramètres de systèmes modifiés sur leurs valeurs initiales.
Lorsqu'un message de confirmation apparaît, appuyez sur [OK] pour initialiser le système.
Les paramètres suivants reprennent leurs valeurs initiales :
• Paramètres du serveur SMTP (P.61 "Configuration des paramètres du serveur SMTP")
• Carnet d'adresses (P.62 "Ajouter un Carnet d'adresses")
• Liste de contacts distants (P.61 "Ajouter une liste de contacts distants")
• Licence distante (P.60 "Ajout de la licence distante")
• Paramètres fichier de sauvegarde (P.64 "Collecter des fichiers de sauvegarde")
• Paramètres de support USB (P.68 "Retrait d'un périphérique mémoire USB")
Paramètres de configuration d'exportation
• Ne retirez pas la clé USB lors de l'exportation d'un fichier de configuration.
• Ne modifiez pas le fichier de configuration exporté. Si un fichier de configuration modifié est
importé, le système ne fonctionnera pas correctement.
65
• Ne modifiez pas le nom de fichier d'un fichier de configuration exporté. Un fichier de configuration
dont le nom a été modifié ne peut pas être importé.
Vous pouvez exporter les paramètres configurés dans Paramètres d'administrateur sur la clé USB en
utilisant l'icône Exporter la configuration du périphérique .
1. Appuyez sur l'icône Exporter la configuration du périphérique .
Un message de confirmation s'affiche.
2. Insérez une clé USB dans le port USB sur le côté de l'écran.
3. En réponse au message qui s'affiche, appuyez sur [OK].
L'exportation commence alors.
Les informations de configuration suivantes sont exportées sur la clé USB.
• Afficher le profil de couleurs
• Paramètres réseau
• Paramètres heure
• Paramètres région et langue
• Paramètres serveur SMTP (aucun historique exporté)
• Adresse e-mail (aucun historique exporté)
• Liste de contacts (aucun historique exporté)
• Paramètres de sauvegarde (aucun fichier de sauvegarde n'est exporté)
• Informations de version
Une fois l'exportation terminée, le nom du fichier exporté est affiché.
Le nom du fichier exporté est au format « iwb-settings-system version-date-time.zip ».
(Exemple : Si la version de votre système est 1.0.0.0 et que le fichier est exporté à 04:56:07 le 23
janvier 2013, le nom de fichier est « iwb-settings-1.0.0.0-20130123-045607.zip ».
4. En réponse au message qui s'affiche, appuyez sur [OK].
.
• Le fichier de configuration exporté est protégé par un mot de passe. Il ne peut pas être étendu.
Importation des paramètres de configuration
• Ne retirez pas la clé USB lors de l'importation d'un fichier de configuration.
66
• Ne modifiez pas le fichier de configuration. Si un fichier de configuration modifié est importé, le
système ne fonctionnera pas normalement.
• Ne modifiez pas le nom de fichier d'un fichier de configuration. Un fichier de configuration dont le
nom a été changé ne peut pas être importé.
Vous pouvez importer un ensemble exporté de Paramètres d'administrateur en utilisant , l'icône Importer
la configuration du périphérique . Une fois l'importation terminée, le système redémarre.
1. Enregistrez un fichier contenant des paramètres de configuration dans le répertoire racine
d'une clé USB.
2. Appuyez sur l'icône Importer la configuration du périphérique .
Un message de confirmation s'affiche.
3. Insérer la clé USB contenant le fichier dans un port USB sur le côté de l'écran.
4. Lorsqu'un message s'affiche, appuyez sur [OK].
5. Sélectionnez le fichier que vous souhaitez importer depuis la liste affichée et appuyez sur
[OK].
L'importation commence alors. Une fois l'importation terminée, un message de confirmation du
redémarrage s'affiche.
• Si votre version de système ne correspond pas à la version du fichier importé, l'importation échoue.
• Si une erreur se produit pendant le processus d'importation, certains paramètres importés avant
l'erreur seront appliqués.
Configuration des paramètres de support USB
Appuyez sur l'icône Paramètres de support USB
pour activer ou désactiver l'accès au support USB.
Une fois le support USB activé, le système le reconnaît.
La valeur initiale est « ON ». Si le paramètre est sur « OFF », le support USB n'est pas reconnu lorsqu'il
est inséré.
Si le paramètre est modifié, utilisez la touche d'alimentation sur l'avant de l'écran pour arrêter et
redémarrer le système.
67
CUE044
Retrait d'un périphérique mémoire USB
Appuyez sur l'icône Retirer support USB
apparaît pour le retrait.
pour retirer un support USB. Un message de confirmation
CUF020
Appuyez sur [OK] en réponse au message, puis retirez le support USB.
Afficher le clavier tactile
Appuyez sur l'icône Afficher le clavier tactile
pour afficher le clavier tactile.
Le clavier tactile est utilisé pour saisir des adresses e-mail ou configurer des Paramètres d'administrateur.
68
Ce chapitre décrit comment installer et démarrer Remote Viewer.
Installation de Remote Viewer
• Pour installer Remote Viewer sur un ordinateur, connectez-vous en tant qu'utilisateur avec des droits
administrateur.
• Remote Viewer est disponible pour tous les utilisateurs qui l'ont installé.
L'environnement d'exploitation suivant est nécessaire pour afficher les écrans sur un ordinateur qui
partage le tableau blanc. Vérifiez l'environnement d'exploitation de votre ordinateur avant d'installer le
logiciel.
Élément
Système d'exploitation
Caractéristiques techniques
• Windows 7 SP1 ou une version ultérieure (32 bits / 64 bits)
Édition Familiale Premium/Professionelle/Entreprise/Intégrale
Anglais, japonais
Processeur
• Intel® CoreTM 2 Duo 2 GHz ou plus
(Minimum : Intel Core Solo U1300)
Mémoire
• Windows 7 (32 bits) : 1 Go ou plus
• Windows 7 (64 bits) : 2 Go ou plus
Disque dur
Résolution de l'affichage
2 Go ou plus d'espace libre
• Hauteur : 1024–1920 pixels
• Largeur : 768–1080 pixels
Pour un type d'affichage horizontal uniquement
Réseau
Vitesse de transmission en ligne
• Minimum : 200 kbps
• Recommandé : 512 kbps ou plus
Port de communication
• TCP : 80, 50000, 50001, 50002 ou 61616 doivent être
disponibles pour la communication.
Téléchargez Remote Viewer depuis la page d'accueil de Ricoh.
69
http://www.ricoh.com/downloads/
1. Double-cliquez sur le fichier téléchargé pour l'exécuter.
2. Précisez la langue que vous souhaitez utiliser pendant le processus d'installation, puis
cliquez sur [OK].
3. Si . NET Framework 4 n'est pas installé sur votre ordinateur, cliquez sur [Installer].
Si . NET Framework 4 a déjà été installé, le message [Installer] n'apparaît pas. Passez à l'étape
suivante.
4. Cliquez sur [Suivant].
5. Sélectionnez « J'accepte les termes du contrat de licence. » et cliquez sur [Suivant].
Si vous n'acceptez pas, vous ne pourrez pas poursuivre le processus d'installation.
6. Précisez le dossier d'installation, puis cliquez sur [Suivant].
7. Cliquez sur [Installer].
8. Cliquez sur [Terminer].
Désinstallation de Remote Viewer de l'ordinateur
La procédure pourra varier légèrment en fonction du système d'exploitation utilisé, mais les étapes
élémentaires sont les mêmes.
1. Cliquez sur [Démarrer] sur le bureau.
2. Cliquez sur [Panneau de configuration].
3. Sélectionnez [Programmes et fonctionnalités].
4. Sélectionnez « RICOH Interactive Whiteboard Remote Viewer Type 1 » et cliquez sur
[Désinstaller].
5. Consultez le message et cliquez sur [OK].
70
Démarrage de Remote Viewer
Démarrage de Remote Viewer
Lorsque Remote Viewer démarre, il est affiché sur tout l'écran. Exécutez la procédure suivante pour
démarrer Remote Viewer.
2. Dans [Tous les programmes], sélectionnez [Ricoh], [RICOH Interactive Whiteboard
Remote Viewer].
3. Cliquez sur [Interactive Whiteboard Remote Viewer].
Remote Viewer démarre.
Affichage de l'écran Remote Viewer
2012.11.01
2012.11.01 22:08:37
22:08:37
01:23:45
01:23:45
3
1
2
CUE124
1. Panneau de commande principal
Utilisez les icônes dans cette zone pour visualiser un écran partagé par le partage de tableau blanc à
distance. Le panneau de commande principal peut être affiché ou dissimulé avec les icônes Masquer et
Afficher / respectivement.
Les icônes suivantes sont affichées :
• L'icône Partager
Permet le partage de tableau blanc à distance via un réseau. Pour les instructions de fonctionnement,
voir P.41 "Participer au partage de tableau à distance".
• L'icône Loupe
Modifie les modes d'agrandissement de l'écran. Pour les instructions de fonctionnement, voir P.24
"Changer l'agrandissement de l'écran".
• L'icône Fermer
Ferme Remote Viewer.
71
2. Icône déplacer le panneau de commande principal
Déplace le panneau de commande principal vers le côté opposé. Par défaut, cette icône est située dans le
coin inférieur gauche de l'écran. Lorsque le panneau de commande principal est déplacé à gauche, l'icône se
déplace en bas à droite de l'écran.
3. Launcher
Bascule entre l'écran Remote Viewer et le bureau.
72
Gestion de Remote Viewer
Gestion de Remote Viewer
Vous pouvez vérifier les paramètres de Remote Viewer en affichant l'écran Paramètres généraux
La procédure d'affichage des Paramètres généraux est la suivante :
2. Dans [Tous les programmes], sélectionnez [Ricoh], [RICOH Interactive Whiteboard
Remote Viewer].
3. Cliquez sur [Settings].
L'écran des Paramètres généraux pour Remote Viewer apparaît. Les icônes suivantes sont affichées
sur l'écran des Paramètres généraux :
• L'icône Informations de version
Affiche les informations de la version de Remote Viewer. Reportez-vous à P.53 " Affichage de
la version ou des informations de copyright".
• L'icône Informations de copyright
Affiche les informations de copyright de Remote Viewer. Reportez-vous à P.53 " Affichage de
la version ou des informations de copyright".
• L'icône Ajouter liste de contacts distants
Enregistre les systèmes partageant l'écran dans la liste des contacts. Pour plus d'informations
sur le fonctionnement de chacune des icônes, voir P.61 "Ajouter une liste de contacts distants".
• Cliquez sur [Fermer] pour quitter l'écran des Paramètres généraux.
• Si Remote Viewer est en fonctionnement, les Paramètres généraux ne peuvent pas être affichés.
• Lors de l'ajout d'une liste de contacts distants, n'insérez pas de supports amovibles autres qu'une
clé USB, comme un CD-ROM par exemple.
73
74
8. Dépannage
Si un message d'erreur s'affiche au démarrage
Si le commutateur d'alimentation principal est activé et que l'un des messages suivants s'affiche après
l'appareition de l'écran de démarrage, il y a un problème avec le système. Contactez le SAV.
Message
A bootable device has not been detected.
Reboot and Select proper Boot device or Insert Boot Media in
selected Boot device and press a key_
CMOS Battery Low
CMOS Checksum Bad
Memory Size Decreased
No Boot Device Available
75
8. Dépannage
Si un message apparaît pendant le
fonctionnement
• Il est possible que le SAV vous demande de collecter les journaux de diagnostic si le système a un
problème. Pour plus d'informations sur la collecte de journaux, reportez-vous à P.63 "Collecter des
journaux".
Message lié à l'ajustement de capteur
Message
« Ne pas toucher à l'écran. Un
ajustement de capteur
automatique est en cours » ou
message similaire.
Causes
Il est possible que la fonction
d'ajustement de capteur
démarre automatiquement.
Solutions
Attendez que le message
disparaisse. Si un message
demandant une action de la part
de l'utilisateur s'affiche, agissez
en conséquence.
Messages d'erreur liés au partage de tableau blanc
Message
Impossible de se connecter car
la version de logiciel est
différente.
Mettre à jour le terminal hôte et
les terminaux participants vers
la dernière version en date.
76
Causes
La version d'Interactive
Whiteboard utilisée par les
écrans de partage du terminal
hôte ne correspond pas à la
version d'Interactive
Whiteboard utilisée par les
terminaux participant à
distance.
Solutions
Quittez Interactive Whiteboard,
puis demandez à
l'administrateur de procéder
aux mises à jour.
Si un message apparaît pendant le fonctionnement
Message
Causes
Solutions
Une temporisation de
communication s'est produite.
• Le câble réseau n'est pas
branché ou il est cassé.
Essayer de nouveau ou
contacter l'administrateur.
• La largeur de bande du
réseau est trop faible ou la
réception est mauvaise.
(Remote Viewer
uniquement)
• Vérifiez si le câble de
réseau est branché ou s'il
est cassé.
• Il y a un paramètre de
réseau incorrect.
• L'adresse IP du destinataire
avec lequel vous souhaitez
partager le tableau blanc
est incorrecte.
• Le destinataire n'a pas
commencé le partage de
tableau blanc.
• Le numéro de port d'envoi
nécessaire pour le partage
de tableau blanc n'a pas
le droit d'envoyer des
informations. (Remote
Viewer uniquement)
Une défaillance de
Enregistrer la page créée et
redémarrer l'application.
• Une temporisation a eu
lieu alors qu'un écran
partageant une session
avait démarré.
• Vérifiez la largeur de
bande du réseau et la
réception radio. (Remote
Viewer uniquement)
• Accédez aux Paramètres
administrateur et vérifiez
les paramètres réseau.
Assurez-vous de configurer
l'adresse IP. (P.56
"Configuration des
Paramètres réseau")
• Vérifiez que l'adresse IP du
destinataire avec lequel
vous souhaitez partager le
tableau blanc est correcte.
• Vérifiez que le destinataire
a commencé le partage de
tableau blanc.
• Démarrez Windows
Firewall et vérifiez que le
numéro de port d'envoi
nécessaire pour le partage
de tableau blanc (80,
61616, 50000-50002)
est autorisé. (Remote
Viewer uniquement)
Enregistrez les pages puis
redémarrez l'application.
• Une erreur interne s'est
produite alors que les
écrans affichés sur
l'Interactive Whiteboard
sont partagés.
77
8. Dépannage
Message
Causes
Solutions
Une temporisation de
Les causes possibles sont les
suivantes.
• La largeur de bande du
réseau est trop faible ou la
réception est mauvaise.
• Vérifiez que le câble
réseau est branché ou qu'il
n'est pas cassé.
- Absence de connexion au
réseau
- Une défaillance s'est produite
sur le terminal hôte.
• L'Interactive Whiteboard
hôte a un problème.
• Vérifiez la largeur de
bande du réseau et la
réception radio. La largeur
de bande du réseau est
trop faible ou la réception
est mauvaise. (Remote
Viewer uniquement)
• Accédez aux Paramètres
administrateur et vérifiez
les paramètres réseau.
Assurez-vous de configurer
l'adresse IP. (P.56
"Configuration des
Échec du partage des images
entre les emplacements distants.
Impossible de synchroniser les
images car la connexion du
périphérique local s'est produite
en même temps que la
connexion ou déconnexion d'un
périphérique distant.
Des interférences de
communication se sont
produites sur les écrans
d'affichage car les connexions
aux ordinateurs distants ont été
établies ou terminées lorsqu'un
ordinateur a été connecté à
l'affichage du terminal local.
Rebranchez le câble pour
afficher au terminal local.
Des communications
incohérentes se sont produites
sur les écrans car les
connexions aux écrans distants
ont été établies ou terminées
lorsqu'un ordinateur a été
connecté à l'affichage du
terminal local.
Demandez à quelqu'un sur le
terminal distant de reconnecter
le câble de l'écran.
Reconnecter le câble de l'écran
pour partager les images.
images car la déconnexion du
périphérique local s'est produite
en même temps que la
connexion d'un périphérique
distant.
Demander à quelqu'un de
reconnecter le câble de l'écran.
78
Message
Échec de l'envoi des images
vers des emplacements distants
en raison de problèmes réseau.
images.
Causes
Solutions
La communication avec le
réseau est rompue. Par
exemple, cela se produit
lorsque le câble réseau est
débranché.
Vérifiez l'état du réseau, puis
reconnectez le câble à l'écran
au niveau du terminal local.
La communication avec le
réseau est rompue. Par
exemple, cela se produit
lorsque le câble réseau est
débranché.
Vérifiez l'état du réseau puis
demandez à ce que le câble
soit rebranché.
Ce problème se produit
lorsqu'une image d'un
ordinateur ou d'un autre
périphérique connecté à l'écran
au niveau du terminal local est
changée avant que l'image ne
soit affichée sur le terminal
distant.
Reconnectez le câble sur l'écran
au niveau du site local.
pour partager les images après
avoir vérifié l'état du réseau.
Échec de la réception d'images
en provenance d'un
emplacement distant en raison
de problèmes réseau.
images.
Demander à quelqu'un de
reconnecter le câble de l'écran
après avoir vérifié l'état du
réseau.
images car le signal a été
basculé avant que le processus
de démarrage du partage
d'image ne soit terminé.
pour partager les images.
Messages d'erreur liés à l'enregistrement de fichier PDF
Message
Causes
Solutions
Absence des droits d'écriture sur Absence des droits d'écriture sur Configurez les propriétés du
le support USB inséré.
le support USB sélectionné.
support USB pour permettre aux
(Remote Viewer uniquement)
informations d'être écrites.
(Remote Viewer uniquement)
79
8. Dépannage
Message
Échec de l'envoi de l'e-mail car
le fichier joint est trop
volumineux.
Causes
Solutions
La tentative d'envoi de l'e-mail a Utilisez la fonction
échoué car la taille du fichier
d'enregistrement sur le support
joint dépasse la limite fixée.
USB.
Utiliser la fonction [Enregistrer
sur support USB].
Présence d'une saisie incorrecte.
Essayer de nouveau après avoir
vérifié le pseudo et l'adresse email.
• Le nombre de caractères
du pseudo est supérieur à
20.
• Aucune adresse e-mail n'a
été précisée ou le nombre
de caractères dans
l'adresse mail est supérieur
à 256.
Présence d'une saisie incorrecte. Le nombre de caractères du
Essayer de nouveau après avoir pseudo est supérieur à 20.
• Saisissez un pseudo de 20
caractères maximum.
• Saisissez une adresse email de 256 caractères ou
moins.
Saisissez un pseudo de 20
caractères maximum.
vérifié le pseudo.
Présence d'une saisie incorrecte. Aucune adresse e-mail n'a été
Essayer de nouveau après avoir précisée ou le nombre de
caractères dans l'adresse mail
vérifié l'adresse e-mail.
est supérieur à 256.
Échec de l'envoi de l'e-mail. Les
causes possibles sont les
suivantes.
Échec de la connexion au
serveur SMTP.
Échec de l'authentification
auprès du serveur SMTP.
Temporisation de la connexion
au serveur SMTP.
• Il y a une erreur de
paramètres de réseau
(comme le DNS).
• Il y a une erreur dans les
paramètres du serveur d'emails (adresse IP, nom
d'hôte ou numéro de port).
paramètres
d'authentification du
serveur e-mail
(authentification, compte
ou mot de passe).
80
Saisissez une adresse e-mail de
256 caractères ou moins.
est cassé.
• Dans les paramètres
administrateur, vérifiez les
paramètres de réseau.
(P.56 "Configuration des
• Depuis les paramètres
paramètres du serveur
SMTP. (P.61
"Configuration des
SMTP")
Message
Échec de la création du fichier
PDF. Les causes possibles sont
comme suit.
La page a été capturée par un
autre terminal.
Une nouvelle page a été créé
par un autre terminal.
Causes
Solutions
Un autre terminal a essayé de
Réessayez d'enregistrer le
capturer une page ou de créer
fichier PDF.
une page lors de
l'enregistrement d'un fichier PDF.
(Ce problème se produit
uniquement lors du partage de
tableau blanc à distance.)
Essayer de nouveau.
Échec de la création du fichier
PDF.
• Il n'y a presque plus de
mémoire.
Appeler le SAV.
• Le système a un problème.
Contactez le SAV.
Messages d'erreur liés au système
Message
Causes
Solutions
Le partage de tableau blanc à
distance a été annulé car
l'ordinateur était en veille.
L'ordinateur utilisant Remote
Viewer est passé en mode veille
prolongée lorsque le partage
de tableau blanc a débuté.
Redémarrer le partage de
tableau blanc.
Le partage de tableau blanc à
distance s'est terminé car
l'ordinateur était en veille.
L'ordinateur utilisant Remote
Viewer est passé en mode veille
prolongée pendant le partage
de tableau blanc.
Redémarrer le partage de
tableau blanc.
Une erreur s'est produite lors de
l'arrêt du tableau.
Le système a interrompu le
passage en mode veille car
l'initialisation du tableau a peutêtre échoué.
Mettez l'appareil hors tension,
puis redémarrez le système.
Mettre hors tension, puis sous
tension de nouveau.
Messages d'erreur liés aux paramètres de configuration
Message
Importation impossible.
Causes
L'importation a échoué pour une
raison inconnue.
Solutions
Contactez le SAV.
81
8. Dépannage
Message
Échec de la lecture.
Réessayer plus tard après avoir
vérifié le format de fichier.
Le retrait du support USB est
possible à partir de l'écran des
paramètres administrateur.
Causes
Le format du fichier à importer
est invalide.
Solutions
Vérifiez si les pistes suivantes
s'appliquent :
• L'adresse e-mail a été
laissée vierge.
• Plus de 64 caractères sont
utilisés pour le bloc local
de l'adresse e-mail.
• Plus de 255 caractères
sont utilisés pour le
domaine de l'adresse email.
• Plus de 256 caractères
sont utilisés pour l'adresse
e-mail.
Importation impossible. Le
format de l'adresse IP n'est pas
valide.
Le fichier à importer contient une Vérifiez si les pistes suivantes
adresse IP avec un format
s'appliquent :
invalide.
• L'adresse IP est vierge.
• L'adresse IP est composée
de quatre parties,
chacune séparée par un
point, et contenant un
maximum de trois chiffres
à un octet.
• Les quatre parties de
l'adresse IP, chacune
séparée par un point,
contiennent un maximum
de trois chiffres à un octet
avec une valeur invalide.
• Plus de 256 chiffres sont
utilisés.
• Des chiffres commençant
par 0 ou 00 sont utilisés.
Importation impossible. Le
format de l'adresse IP est
incompatible.
82
Le fichier à importer contient une Vérifiez si le fichier contient une
adresse IP avec une valeur
adresse IP (comme 0.0.0.0 ou
invalide.
127.0.0.1) configurée dans un
but spécifique.
Message
Causes
Solutions
Échec de l'envoi de l'e-mail. Les
causes possibles sont les
suivantes.
est cassé.
Échec de la connexion au
serveur SMTP.
Échec de l'authentification
auprès du serveur SMTP.
Temporisation de la connexion
au serveur SMTP.
• Il y a une erreur de
paramètres de réseau
(comme le DNS).
paramètres du serveur d'email (adresse IP ou nom
d'hôte)
paramètres
d'authentification du
serveur e-mail
(authentification, compte
ou mot de passe).
• Dans les paramètres
administrateur, vérifiez la
configuration du réseau.
• Depuis les paramètres
SMTP. (P.61
"Configuration des
SMTP")
Autres messages d'erreur
Message
Une application IWB a déjà
démarré.
Démarrer après avoir fermé
l'application IWB.
Causes
Vous essayez d'ouvrir deux
éléments parmi Tableau,
Paramètres généraux et
Paramètres d'administrateur
simultanément.
Solutions
Tableau, Paramètres généraux ou
Paramètres d'administrateur est
déjà ouvert. Arrêtez l'application
en cours, puis démarrez l'autre
application.
83
8. Dépannage
En cas de problèmes liés à l'utilisation du
système
Mise en marche/arrêt du système
Problème
La touche alimentation est
enfoncée mais le système ne
démarre pas.
Causes
• Le câble d'alimentation
n'est pas correctement
branché.
• Le commutateur
d'alimentation principal est
sur la position « OFF ».
enfoncée mais le témoin
d'alimentation ne s'allume pas.
• Le câble d'alimentation
n'est pas correctement
branché.
• Le commutateur
d'alimentation principal est
sur la position « OFF ».
84
Solutions
• Reconnectez le câble
d'alimentation.
• Mettez le commutateur
d'alimentation principal
sur la position « ON ».
• Reconnectez le câble
d'alimentation.
sur la position « ON ».
Le témoin d'alimentation
s'allume mais rien n'apparaît à
l'écran.
Le système est en mode Veille
prolongée.
Touchez l'écran.
enfoncée mais le système ne
s'éteint pas.
Il pourrait y avoir un problème
avec le système.
Maintenez enfoncée la touche
alimentation pour forcer le
système à s'éteindre.
Le contrôleur émet un son
anormal.
Il est possible qu'il y ait un
problème dans le contrôleur.
Placez le commutateur
d'alimentation principal en
position « OFF », puis contactez
le SAV.
Si rien n'apparaît lorsque vous
touchez l'écran, contactez le
SAV.
En cas de problèmes liés à l'utilisation du système
Lors de l'utilisation du stylo
Problème
Causes
Solutions
Le stylo ne répond pas.
La pile du stylo est épuisée.
Remplacez la pile. (P.93
"Insertion d'une pile dans le
stylo")
Le témoin de la batterie ne
s'allume pas.
La pile du stylo est épuisée.
Remplacez la pile. (P.93
"Insertion d'une pile dans le
stylo")
Le témoin de batterie s'allume
mais aucun trait n'apparaît.
Il peut y avoir un problème de
logiciel.
Éteignez et redémarrez
Interactive Whiteboard.
La pointe du stylo est usée.
La pointe du stylo est un
consommable.
Le changement de la pointe du
stylo dépend de la fréquence
d'utilisation. Si la pointe du
stylo est usée, remplacez-la par
la pointe de rechange fournie
avec le produit. (P.95
"Remplacement de la pointe du
stylo")
La base du stylo est usée.
La base du stylo est un
consommable.
Le changement de la base du
stylo dépend de la fréquence
d'utilisation. Si la base du stylo
est usée, contactez le SAV.
(P.96 "Remplacement de la
base du stylo")
La pointe du stylo est cassée et
perdue.
Si une trop forte pression est
exercée ou si l'écran est frappé
avec la pointe du stylo, il est
possible que celle-ci se casse à
cause de l'impact.
Remplacez la pointe du stylo
par celle fournie avec le
produit. (P.95
"Remplacement de la pointe du
stylo")
85
8. Dépannage
Lors de l'utilisation de l'écran.
Problème
Seule une image monochrome
est affichée.
Causes
• Le câble n'est pas
correctement branché.
• Un câble inadapté est
utilisé.
• L'écran est trop sombre.
Solutions
• Reconnectez le câble.
• Vérifiez que le bon câble
est utilisé.
Si ces actions ne résolvent pas
le problème, contactez le SAV.
La luminosité de l'écran est mal
réglée.
Appuyez sur la touche [Menu]
sur le côté de l'écran et réglez
la luminosité. (P.99 "Réglage
de l'écran")
L'écran ne répond pas lorsque
la touche [Menu] est enfoncée.
Si aucune image n'apparaît sur
l'écran, celui-ci ne répond pas
même lorsque la touche [Menu]
est enfoncée.
Affichez une image sur l'écran
et appuyez sur la touche
[Menu].
L'écran est corrompu.
Le câble n'est pas correctement
branché.
• Vérifiez que le câble est
• L'écran est trop clair.
sur « OFF » et redémarrez
le système.
L'heure du système est
incorrecte.
Il est possible que la batterie
interne du système soit usée.
Réinitialisez la durée
d'utilisation du système. (P.57
"Configuration de la Date et
heure")
Si la durée d'utilisation du
système est toujours incorrecte,
contactez le SAV.
86
Lors de l'utilisation du tableau
Problème
Un trait n'est pas affiché à la
bonne place.
Causes
Solutions
• Il y a quelque chose sur le
cadre de l'écran.
• Ne laissez pas le stylo ni
un autre objet pouvant
être un obstacle sur le
cadre de l'écran.
• L'écran est sale.
• La position ajustée d'un
capteur peut se déplacer
en raison d'un impact au
système pendant le
transport ou à cause de
changements de
température extrêmes.
Un trait est cassé au milieu.
• Nettoyez l'écran. (P.97
"Nettoyage de l'écran")
• Ajustez le capteur. (P.52
"Ajustement de la position
du capteur tactile")
• L'intérieur du cadre de
l'écran est sale.
• Lors de l'écriture, levez le
stylo de sorte que la
pointe continue à appuyer
et appliquez la pression
adaptée.
• Deux stylos ou plus sont
utilisés à moins de cinq
mètres de distance.
• Nettoyez l'intérieur du
cadre de l'écran. (P.97
"Nettoyage de l'écran")
• Il est possible que la pointe
du stylo ne touche pas
l'écran correctement.
• N'utilisez pas les stylos à
cinq mètres de distance
les uns des autres. Si vous
souhaitez utiliser plusieurs
écrans côte à côte,
contactez le service
d'assistance.
• Si un périphérique
infrarouge est utilisé près
du système, désactivez-le.
87
8. Dépannage
Problème
Causes
Solutions
Un trait apparaît soudainement
dans une direction non
souhaitée.
• Un objet autre que le stylo
touche l'écran.
• Évitez de touchez l'écran
avec autre chose que le
stylo.
• Il y a quelque chose sur le
cadre de l'écran.
• Si une trop forte pression
est appliquée, il est
possible qu'un trait
apparaisse dans une
direction non souhaitée.
• Ne laissez rien pouvant
servir d'obstacle sur le
cadre de l'écran.
• Faites attention à ne pas
appliquer une pression
trop forte.
• Le cadre de l'écran subit
une forte pression.
• Tenez vos mains à l'écart
du cadre de l'écran.
• Si le stylo est utilisé à
proximité d'une fenêtre, à
la lumière du soleil ou sous
une lumière vive, il est
possible qu'un trait
apparaisse dans une
direction non souhaitée.
• Déplacez le système.
• N'exercez pas trop
d'impact sur l'écran.
• L'écran a subi une forte
pression.
88
Si plusieurs Interactive
Whiteboards sont utilisés côte à
côte et si des traits sont dessinés
simultanément, ils ne seront pas
affichés correctement.
Deux stylos ou plus sont utilisés
à moins de cinq mètres de
distance.
Si vous souhaitez utiliser
plusieurs Interactive
Whiteboards à cinq mètres de
distance, contactez le SAV.
Une erreur inconnue sans
rapport avec le tableau survient.
Il pourrait y avoir un problème
avec le système.
Contactez le SAV.
Lors de l'utilisation du système comme écran.
Problème
Aucune image n'est affichée
depuis l'ordinateur.
Causes
• La sortie externe de
l'ordinateur n'est pas
configurée correctement.
Solutions
• Fixez le câble VGA au
réceptacle à l'aide de vis.
Insérez entièrement le
câble DisplayPort jusqu'à
ce qu'il s'enclenche.
• Vérifiez les paramètres de
sortie externes de
l'ordinateur.
Aucune image du système de
visioconférence n'est affichée.
• Le système de
visioconférence n'est pas
activé.
• Une image disparaît avant
la fin.
Le câble n'est pas correctement
branché.
• Une image s'interrompt à
la moitié lors du
chargement.
Fixez le câble VGA au
• Activez le système de
visioconférence.
Reconnectez le câble.
Fixez le câble VGA au
Insérez entièrement le câble
DisplayPort jusqu'à ce qu'il
s'enclenche.
• Une image est corrompue.
Une image présente du bruit.
Si la résolution de sortie du
périphérique connecté est
élevée, il est possible que
l'image présente du bruit.
Réduisez la résolution de sortie
du périphérique connecté.
L'ordinateur branché à l'entrée
DisplayPort présente un
dysfonctionnement.
Il se pourrait qu'il y ait un
problème avec le pilote
graphique de l'ordinateur.
Contactez le fabricant de
l'ordinateur.
89
8. Dépannage
Lors du partage d'un tableau
Problème
Aucune connexion n'a été
établie bien que le code
précédemment utilisé ait été
saisi.
Causes
Le code saisi est incorrect.
Solutions
Chaque fois qu'un code est
utilisé pour démarrer le
partage, un code différent est
généré.
Avant de lancer le partage,
vérifiez toujours le nouveau
code.
Lors de l'utilisation d'un support mémoire USB
Problème
Aucun support mémoire USB
n'est reconnu.
Causes
Le support mémoire USB est
réglé sur « OFF ».
Solutions
Réglez le support mémoire USB
sur « ON ».
paramètres de support USB")
Un message invitant à
Un changement de
redémarrer apparaît lorsqu'un
configuration nécessitant un
support mémoire USB est inséré. redémarrage du système a été
effectué.
Utilisez la touche d'alimentation
pour éteindre le système et le
rallumer.
• Pour les problèmes concernant les écrans projetés, reportez-vous au manuel Dépannage
• Si vous ne pouvez pas résoudre les problèmes vous-même, contactez le SAV.
90
.
Vérification de l'état de la communication lors du partage de tableau à distance.
Vérification de l'état de la communication lors
du partage de tableau à distance.
Vous pouvez vérifier l'état de la communication tout en hébergeant ou en participant au partage de
tableau à distance.
L'état de la communication est indiqué par la couleur de la bordure de l'icône Partager
.
Lors de l'hébergement du partage de tableau à distance
Couleur de la
bordure
État de la communication
Plusieurs Interactive Whiteboards et ordinateurs équipés de Remote Viewer sont
connectés.
Vert
Aucun Interactive Whiteboard ou Remote Viewer n'est connecté.
Rouge
Lors de la participation au partage de tableau à distance
Couleur de la
bordure
Excellente
Vert
512 kbps–1,5 Mbps
Il n'y a pas de problème pour afficher ou utiliser
le tableau partagé.
Faible
Jaune
1,5 Mbps ou plus
Il n'y a pas de problème pour afficher ou utiliser
le tableau partagé.
Bonne
Bleu
Vitesse de communication
200 kbps–512 kbps
Certains problèmes peuvent survenir lorsque vous
utilisez ou affichez le tableau partagé comme un
retard occasionnel de synchronisation de l'écran
avec le terminal hôte.
91
8. Dépannage
Couleur de la
bordure
Très faible
Rouge
Vitesse de communication
200 kbps ou moins
Des problèmes importants peuvent survenir lors
de l'utilisation ou de l'affichage du tableau
partagé, comme un gel de l'image ou la
disparition de l'écran partagé.
• Aucune des bordures de couleur ne sont affichées si aucun partage de tableau à distance n'est
effectué.
92
9. Annexe
Maintenance
Insertion d'une pile dans le stylo
• Pour une utilisation sûre, veuillez suivre les avertissements ci-après concernant les piles utilisées
dans le stylo. Si vous utilisez les piles de façon incorrecte, cela pourrait provoquer un incendie
ou causer des blessures en raison de la fuite ou de l'explosion des piles.
• N'utilisez pas de piles autres que celles spécifiées.
• Insérez correctement les piles en fonction de la polarité ( / ).
• Ne chargez pas des piles non rechargeables.
• Ne rechauffez pas les piles et ne lez jetez pas dans le feu ou dans l'eau.
• Ne connectez pas les bornes positives et négatives sur une batterie avec un fil.
• Retirez les piles de la télécommande si elles ont dépassé leur période d'utilisation
recommandée ou si elles sont faibles.
• Retirez les piles si elles ne vont pas être utilisées pendant de longues périodes.
• Tenez les piles hors de la portée des enfants. Les enfants pourraient avaler des piles ou
s'étouffer avec. Le cas échéant, contactez immédiatement un médecin.
• Que faire en cas de fuite de pile
• Si du liquide provenant d'une pile adhère à votre peau, rincez-la immédiatement à l'eau,
puis contactez un médecin.
• Enlevez le liquide avec un mouchoir en papier, tout en veillant à ne pas le toucher.
• Faites tremper le mouchoir en papier que vous avez utilisé dans de l'eau, puis jetez-le avec
les déchets à incinérer.
93
9. Annexe
1. Retirez le capot de la pile.
CUE075
2. Insérez la pile.
Faites attention à ne pas mettre la pile à l'envers.
CUE076
3. Remettez le capot de la pile en place.
CUE082
94
Maintenance
Remplacement de la pointe du stylo
• Utilisez une épingle ou un objet similaire pour remplacer la pointe du stylo. Faites attention à ne
pas vous blesser.
Si la pointe du stylo est usée ou cassée, remplacez-la par la pointe de rechange fournie. Pour remplacer
la pointe du stylo, une épingle ou un outil similaire est nécessaire.
Cet exemple décrit comment remplacer la pointe du stylo avec une épingle.
1. Insérez l'épingle selon l'angle approprié dans le bord de la pointe du stylo.
• Faites attention à ne pas vous blesser avec l'épingle.
CUE072
Insérez entièrement l'épingle dans l'autre extrémité de la pointe du stylo.
2. Retirez doucement la pointe du stylo du corps du stylo de sorte que l'épingle insérée ne se
détache pas de la pointe du stylo.
CUE073
95
9. Annexe
3. Lorsque la pointe du stylo est retirée du corps du stylo, insérez immédiatement la
nouvelle pointe dans le stylo et appuyez.
CUE074
Ne tournez pas lorsque vous appuyez sur la pointe du stylo. Cela pourrait la casser.
Remplacement de la base du stylo
• Utilisez une épingle ou un objet pointu similaire pour remplacer la base du stylo. Faites attention
à ne pas vous blesser.
Si la base du stylo est usée, remplacez-la par une base de rechange. Contactez le SAV pour obtenir
une base de stylo de rechange.
Pour remplacer la base du stylo, une épingle ou un objet pointu similaire est nécessaire.
Cet exemple décrit comment remplacer la base du stylo avec une épingle.
1. Insérez une épingle à un angle approprié dans le bord de la base du stylo.
• Faites attention à ne pas vous blesser avec l'épingle.
CUE154
96
Maintenance
Insérez entièrement l'épingle dans l'autre extrémité de la base du stylo.
2. Retirez doucement la base du stylo du corps du stylo de sorte que l'épingle insérée ne se
détache pas de la base du stylo.
CUE155
3. Lorsque la base du stylo est retirée du corps du stylo, insérez immédiatement la nouvelle
base de stylo en appuyant.
CUE156
Ne tournez pas en enfonçant la base du stylo. Cela pourrait casser la base du stylo.
Nettoyage de l'écran
Si la surface ou l'intérieur de l'écran est sale, nettoyez avec un chiffon doux.
Si l'écran est utilisé sans être nettoyé, il est possible qu'une position touchée sur l'écran ne soit pas
reconnue correctement.
97
9. Annexe
CUE097
98
Réglage de l'écran
Pour régler l'écran, utilisez la touche [Menu] sur le côté pour afficher le menu.
CUE116
• Si aucune touche n'est activée pendant 15 secondes, le menu disparaît automatiquement. Pour
dissimuler le menu manuellement, appuyez une nouvelle fois sur la touche [Menu].
• Seuls les éléments pouvant être configurés sont affichés sur le menu.
Menu des images
Utilisez les touches [ ]/[ ] sur le côté de l'écran pour sélectionner « Picture », et appuyez sur la touche
[Signal/Entrée].
Le menu « Picture » présente les éléments suivants pouvant être ajustés :
Élément
Valeur
initiale
Paramètre
Fourchette de
valeurs
Contrast
Ajuste le contraste.
50
0-100
Sharpness
Ajuste la netteté.
2
0-10
99
9. Annexe
Élément
Brightness
Valeur
initiale
Paramètre
Ajuste la luminosité.
3
Fourchette de
valeurs
0-5
La luminosité peut également être
ajustée en appuyant sur la touche
[ ]/[ ], que le menu soit affiché ou
non.
1. Appuyez sur la touche [ ]/[ ] et sélectionnez l'élément que vous souhaitez ajuster.
2. Appuyez sur la touche [Signal/Entrée].
3. Appuyez sur la touche [ ] / [ ] pour ajuster un élément.
4. Appuyez sur la touche [Menu].
5. Pour fermer le menu « Picture », appuyez sur la touche [Menu].
Menu des options
Utilisez la touche [ ]/[ ] pour sélectionner « Option », puis appuyez sur la touche [Signal/Entrée].
Le menu « Option » présente les éléments suivants pouvant être ajustés :
Élément
Aspect Ratio
100
Paramètre
Lorsqu'il est réglé sur « Full », l'image
est en plein écran.
Valeur
initiale
Original
Fourchette de
valeurs
• Full
• Original
Élément
PIP-PIP Size
Valeur
initiale
Paramètre
Sélectionne la taille de la sous-fenêtre
lorsque la touche [PIP] est activée.
Fourchette de
valeurs
Middle
• Small
(384 × 288)
• Middle
(480 × 360)
• Large
(576 × 432)
PIP-PIP Position
Ajuste la position des sous-fenêtres
affichées lorsque la touche [PIP] est
activée.
Coin
supérieur
droit
-
-
-
Cet élément fonctionne uniquement
lorsque les sous-fenêtres sont affichées.
Auto Adjustment
Ajuste automatiquement la position de
l'écran commuté avec la touche
[Signal/Entrée].
Cet élément fonctionne uniquement
lorsque des écrans sont commutés.
Ajustement du rapport d'aspect
1. Appuyez sur la touche [ ]/[ ] et sélectionnez « Aspect Ratio ».
3. Appuyez sur la touche [ ]/[ ] et sélectionnez l'élément que vous souhaitez
configurer.
5. Pour fermer le menu « Option », appuyez sur la touche [Menu].
Réglage de la taille PIP
1. Appuyez sur la touche [ ]/[ ] et sélectionnez « PIP ».
3. Appuyez sur la touche [ ]/[ ] et sélectionnez « PIP Size ».
5. Appuyez sur la touche [ ]/[ ] et sélectionnez une taille de sous-fenêtre.
7. Appuyez sur la touche [Menu] pour fermer le menu « PIP ».
101
9. Annexe
Réglage de la position PIP
1. Appuyez sur la touche [ ]/[ ] et sélectionnez « PIP ».
3. Appuyez sur la touche [ ]/[ ] et sélectionnez « PIP Position ».
5. Appuyez sur la touche [ ]/[ ]/[ ]/[ ] et déplacez la sous-fenêtre dans un autre
endroit.
7. Appuyez sur la touche [Menu] pour fermer le menu « PIP ».
Utilisation du réglage automatique
1. Appuyez sur la touche [ ]/[ ] et sélectionnez « Auto Adjustment ».
Le menu est fermé et la position d'écran est automatiquement ajustée.
Menu des paramètres
Appuyez sur la touche [ ]/[ ] pour sélectionner « Setting », et appuyez sur la touche [Signal/Entrée].
Le menu « Setting » présente les éléments suivants pouvant être ajustés :
Élément
OSD Rotation
102
Paramètre
Fait tourner l'affichage du menu de 90
degrés.
Valeur
initiale
0 Degree
Fourchette de
valeurs
• 0 Degree
• 90 Degree
Élément
Advanced
-Restore User Default
Valeur
initiale
Paramètre
Initialise tous les paramètres sur leurs
valeurs par défaut.
-
Fourchette de
valeurs
• Confirm
• Return
Utilisation de la rotation de l'OSD
1. Appuyez sur la touche [ ]/[ ] et sélectionnez « OSD Rotation ».
3. Appuyez sur la touche [ ]/[ ] et sélectionnez l'angle de rotation.
5. Pour fermer le menu « Setting », appuyez sur la touche [Menu].
Utilisation de la restauration des réglages utilisateur par défaut
1. Appuyez sur la touche [ ]/[ ] et sélectionnez « Advanced ».
3. Vérifiez que « Restore User Default » (Restaurer paramètres utilisateur par défaut)
est sélectionné, puis appuyez sur la touche [Signal/Entrée].
4. Appuyez sur la touche [ ]/[ ] et sélectionnez « Confirm ».
Le menu est fermé et tous les paramètres repassent sur leurs valeurs par défaut.
103
9. Annexe
Écran LCD
Élément
Format
55 inches de largeur (diagonale 1387 mm)
Zone d'affichage réelle (H × V)
1209,6 × 680,4 mm (47,6 × 26,8 inches)
Type d'écran
Méthode cristaux liquides VA
Rétroéclairage
Système LED
Résolution maximale
1920 × 1080 pixels
Rapport d'aspect
16 : 9
Couleur de l'écran
Environ 16,77 millions de couleurs
Espacement de pixel (H × V)
0,63 × 0,63 mm (0,03 × 0,03 inch)
300cd/m2
Luminosité maximale
• La luminosité change selon les paramètres d'image.
De plus, la luminosité diminue lorsque le produit
vieillit. Il ne conserve pas un niveau de luminosité
constant.
Rapport de contraste
2670 : 1
Angles de vue
160° horizontalement ; 160° verticalement (rapport de
contraste = 10 ou plus)
Vitesse de réponse
6,5 ms (Gris à gris, moyenne)
Écran tactile
Élément
Système de détection de stylo
électronique
Interception de la lumière
Verre de protection
Épaisseur : Environ 2,0 mm (0,08 inch)
(Avec revêtement AR)
104
Interface externe
Élément
Connecteur d'entrée
Analogique Mini D-SUB15pin × 1 (pour PIP)
(Unité d'affichage)
Le signal d'entrée vidéo doit répondre aux
conditions suivantes :
• 1024 × 768, 60Hz
Connecteur d'entrée
• Analogique Mini D-SUB15pin × 1
(Unité contrôleur)
• DisplayPort × 1
Le signal d'entrée vidéo doit répondre aux
conditions suivantes :
Le signal doit être conforme à l'une des normes
VESA suivantes :
1. Industry Standards and Guidelines for
Computer Display Monitor Timing (DMT)
Standard- Version 1 Revision 12
2. Coordinated Video Timings (CVT) Standard
Version 1.1
3. Generalized Timing Formula (GTF) Version 1.1
Le signal doit satisfaire aux conditions de signal
suivantes :
Signal VGA
• Fréquence d'horloge de pixels : 20 - 170 MHz
Signal DisplayPort
• Fréquence d'horloge de pixels : 25 MHz ou
plus
Port USB
• USB2.0 Type A × 4
• USB3.0 Type A × 2
Connecteur de communication
10BASE-T/100BASE-TX/1000BASE-T
105
9. Annexe
Réseau
Élément
Vitesse de transmission en ligne
• Recommandé : 512 kbps ou plus
• Minimum : 200 kbps
Port de communication
• Partage de tableau blanc à distance
TCP: 80, 50000 ,50001, 50002 et 61616 sont
disponibles pour la communication
• Transmission e-mail
La communication avec le numéro de port précisé
dans les paramètres du serveur SMTP est possible.
(P.61 "Configuration des paramètres du serveur
SMTP")
Source d'alimentation
Élément
Source d'alimentation utilisée
100–240 V, 50 Hz/60 Hz
Consommation d'énergie maximale
198 W
Consommation de puissance nominale
152 W
Consommation électrique en mode veille
45 W
Poids / Dimensions
Élément
Poids (unité principale)
Environ 47 kg (103,6 lb.)
Dimensions physiques (L × P × H)
1360 × 830 × 170 mm (53,5 × 32,7 × 6,7 inches)
Plage de fonctionnement
Élément
Température
10–32 °C (50–89,6 °F)
• La plage de température varie en fonction de
l'environnement du lieu d'installation.
106
Élément
Humidité
15–80%
• La plage d'humidité varie en fonction de
l'environnement du lieu d'installation.
• Une faible humidité (60 % ou moins) est
recommandée lorsque le produit est installé dans un
environnement où la température est élevée.
Altitude
0–2000 m (0–6600 feet)
107
9. Annexe
Marques commerciales
Intel et Core sont des marques commerciales de Intel Corporation aux États-Unis et/ou dans d'autres
pays.
DisplayPort est une marque déposée de VESA aux États-Unis et/ou dans d'autres juridictions.
VGA est une marque commerciale d'International Business Machines Corporation aux États-Unis et/ou
dans d'autres pays.
Microsoft, Windows, Internet Explorer sont soit des marques déposées, soit des marques commerciales
de Microsoft Corporation aux États-Unis et/ou dans d'autres pays.
Les appellations exactes des systèmes d'exploitation Windows sont les suivantes :
• Les noms de produits pour Windows 7 sont les suivants :
Microsoft® Windows® 7 Édition Familiale Premium
Microsoft® Windows® 7 Professionnel
Microsoft® Windows® 7 Édition Intégrale
Microsoft® Windows® 7 Entreprise
D'autres noms de produits sont mentionnés ici dans un souci d'identification uniquement ; il peut s'agir
des marques de leurs sociétés détentrices respectives. Nous renonçons à tout ou partie des droits relatifs
à ces marques.
Captures d'écran des produits Microsoft reproduites avec la permission de Microsoft Corporation.
108
INDEX
A
adresse IP........................................................ 39, 41
AdminSettings..................................................49, 55
Adresse e-mail....................................................... 45
Adresse IP participant........................................... 39
Afficher contrat de licence.................................... 53
Afficher icône......................................................... 14
Agrandir................................................................. 21
Agrandissement de l'affichage................ 12, 24, 25
Ajouter.................................................................... 29
Arrêt........................................................................ 17
appareil de visioconférence.............................8, 34
B
Base du stylo............................................. 10, 22, 96
Bureau..............................................................49, 55
C
Capteur tactile....................................................... 52
Carnet d'adresses........................................... 44, 62
clavier tactile.......................................................... 68
Clavier tactile............................................ 11, 41, 54
clé USB................................................................... 46
Clé USB........................................................... 43, 54
Code................................................................ 39, 42
Connecter...............................................................42
Contrat de licence................................................. 53
Copier.................................................................... 29
Copyright............................................................... 53
Couleur de stylo.................................................... 19
D
Date et heure......................................................... 57
Déplacer................................................................ 20
Désinstaller............................................................. 70
Dessiner.................................................................... 9
DisplayPort input....................................................32
Doigt....................................................................... 28
doigts...................................................................... 12
Doigts..................................................................... 24
E
Effacer.............................................................. 10, 21
Enregistrer................................................... 8, 28, 43
Envoyer.................................................................. 45
Épaisseur................................................................ 19
Exporter.................................................................. 65
F
fichier de sauvegarde........................................... 64
H
Historique de saisie d'adresse.............................. 45
Historique de saisie d'adresse IP.......................... 41
Hôte................................................................. 37, 39
I
icône Afficher.................................................. 16, 71
icône Afficher le clavier tactile............................. 68
icône Ajouter carnet d'adresses........................... 62
icône Ajouter liste de contacts distants..........61, 73
icône Ajouter/Supprimer licence distante.......... 60
icône clé USB........................................................ 46
icône Clé USB........................................................43
icône Collecte de journaux.................................. 63
icône de capture................................................... 33
icône de Capture...................................................28
icône de Copie de page...................................... 29
Icône de défilement............................................... 17
Icône de fermeture................................................ 18
icône de la gomme............................................... 22
icône de la loupe.................................................. 24
icône de Nouvelle page....................................... 29
icône de Suppression de page............................ 29
icône Définir date/heure...................................... 57
Icône déplacer le panneau de commande
principal................................................................. 72
Icône Déplacer le panneau de commande
principal................................................................. 14
Icône du stylo.................................................... 9, 19
icône Enregistrer et envoyer par e-mail.............. 44
icône Exporter la configuration du périphérique 66
icône Fermer.......................................................... 71
icône Importer la configuration du périphérique
................................................................................ 67
icône Informations de copyright.......................... 73
icône Informations de version........................ 53, 73
icône Loupe............................................................71
icône Masquer................................................ 16, 71
109
icône
Mise
à
jour
système
................................................................................ 64
icône Modifier mot de passe administrateur....... 56
de
support
USB
icône
Paramètres
................................................................................ 67
icône Paramètres réseau...................................... 56
icône Partager.......................................... 39, 41, 71
icône Région et langue......................................... 58
icône Retirer support USB..................................... 68
icône Sélectionner et Supprimer.................... 10, 22
icône Sélectionner/Supprimer............................. 20
Importer....................................................... 8, 46, 66
Informations........................................................... 53
Installer................................................................... 69
Interactive Whiteboard......................................... 38
Interactive Whiteboard Pen Type 1....................... 9
Interactive Whiteboard Remote License Type 1... 8
Interactive Whiteboard Remote Viewer.............. 71
Interactive Whiteboard Remote Viewer Type 1.... 8
InteractiveWhiteboard.......................................... 49
J
Journaux................................................................. 63
L
l'icône Afficher le clavier tactile............................54
l'icône Ajuster position de capteur tactile............ 52
l'icône Effacer tout................................................. 23
l'icône Informations de copyright......................... 53
Launcher................................................................. 72
Lecture.................................................................... 46
licence distante...................................................... 60
Ligne de la grille.................................................... 19
Liste de contacts..................................................... 41
liste de contacts distants........................................ 61
M
masquer..................................................................14
Mettre à jour.......................................................... 64
Mise en veille......................................................... 18
Mot de passe administrateur......................... 55, 56
N
Nettoyage.............................................................. 97
110
O
Onglet Liste de contacts........................................ 41
Onglet Saisie manuelle.................................. 41, 45
Onglet Sélectionner dans le carnet d'adresses.. 44
Ordinateur......................................................... 8, 31
Ouvrir..................................................................... 39
Ouvrir avec le code.............................................. 39
P
Page................................................................... 7, 13
Page capturée.......................................... 14, 17, 29
Page d'écran.............................................14, 28, 31
Page de l'écran......................................................16
Panneau de commande de la page..............14, 27
Panneau de commande principal................. 14, 71
Paramètres....................................................... 51, 73
Paramètres d'administrateur........................... 54, 56
Paramètres de périphérique................................. 54
Paramètres de support USB..................................67
Paramètres généraux.........................49, 51, 52, 73
Paramètres réseau................................................. 56
Partage de tableau blanc à distance.............. 8, 37
Participer.......................................................... 38, 41
Pile.......................................................................... 93
PIP........................................................................... 35
Pointe du stylo................................................. 22, 95
port USB.................................................... 43, 46, 54
PowerOFF.............................................................. 50
Pseudo.................................................................... 45
Q
Quitter.................................................................... 42
R
réduire.................................................................... 21
Région et langue................................................... 58
Remote Viewer................................... 38, 69, 71, 73
Retirer
support
USB
................................................................................ 54
S
Sauvegarde/Collecte de fichiers........................ 64
Sélectionner....................................................... 9, 10
Sélectionner l'icône............................................... 20
Sélectionner toutes les icônes............................... 20
Settings................................................................... 50
Stylo.......................................................................... 9
Supprimer...............................................................29
T
Tableau blanc.......................................................... 7
Télécharger............................................................ 69
touche Alimentation...............................................17
Touche Signal/Entrée........................................... 35
Trait........................................................................... 9
V
VGA Input.............................................................. 32
VGA Input 2........................................................... 34
Visionneuse à distance............................................ 8
W
Whiteboard........................................................... 14
Z
Zone affichée.................................................. 12, 24
Zone d'affichage................................................... 25
111
