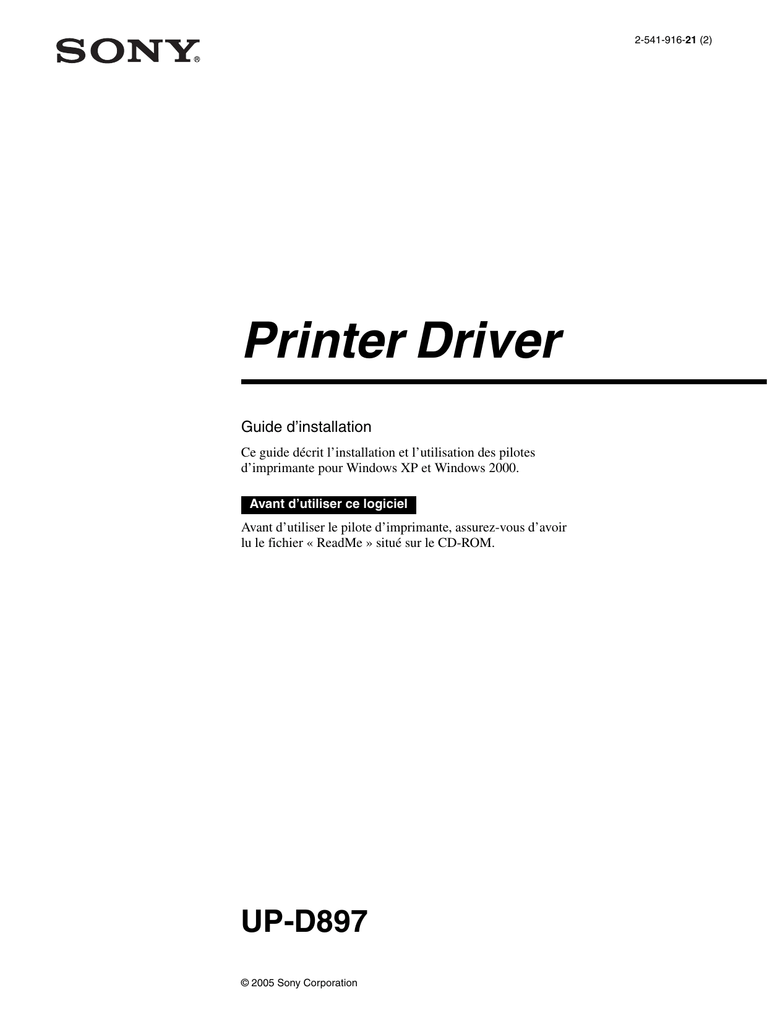

Printer Driver

2-541-916-21 (2)
Printer Driver
Guide d’installation
Ce guide décrit l’installation et l’utilisation des pilotes
d’imprimante pour Windows XP et Windows 2000.
Avant d’utiliser ce logiciel
Avant d’utiliser le pilote d’imprimante, assurez-vous d’avoir
lu le fichier « ReadMe » situé sur le CD-ROM.
UP-D897
© 2005 Sony Corporation
Windows 2000
Table des matières
Confirmation de l’environnement
d’exploitation ..........................................................3
Explications dans ce Guide ...................................3
Installation avec Windows XP ..............................4
Avant d’installer le pilote d’imprimante .............4
Installation du pilote d’imprimante ....................4
Installation avec Windows 2000 ............................6
Avant d’installer le pilote d’imprimante .............6
Installation du pilote d’imprimante ....................7
Désinstallation du pilote d’imprimante ...............9
Configuration de l’Imprimante ............................9
Onglet [Layout] ..................................................9
Onglet [Density Adjust] ....................................10
Onglet [Settings] ...............................................11
Onglet [Message] ..............................................11
Microsoft et Windows sont des marques déposées de
Microsoft Corporation.
Les autres noms de sociétés et de produits mentionnés
dans ce guide sont aussi des marques commerciales et
des marques déposées.
2
Confirmation de
l’environnement
d’exploitation
Pour l’utilisation du pilote d’imprimante, votre
ordinateur doit répondre aux exigences suivantes :
• Le système d’exploitation doit être Microsoft
Windows XP Professional/Home Edition.
ou
• Le système d’exploitation doit être
Microsoft Windows 2000 Professional.
Explications dans ce
Guide
Toute les explications nécessitant l’utilisation du
[Control Panel] Windows XP supposent que vous
l’utilisez en Classic View. Pour sélectionner Classic
View, dans le menu [Start], cliquez sur [Control Panel].
Sur le côté gauche de la fenêtre, sous [Control Panel],
cliquez sur [Switch to Classic View].
A propos de la spécification USB
(Universal Serial Bus) Mise à jour 2.0
• L’imprimante UP-D897 est conforme à la
spécification USB 2.0.
• USB 2.0 est une norme plus récente que USB 1.1,
mais propose une compatibilité descendante.
• USB 2.0 prend en charge l’USB Hi-Speed, en plus de
la Full (Low) Speed déjà existante.
• L’imprimante UP-D897 peut être connectée en tant
qu’appareil Full-Speed dans un environnement USB
1.1. Toutefois, pour pouvoir utiliser l’imprimante
UP-D897 avec les fonctions USB Hi-Speed dans un
environnement USB 1.1, l’appareil doit répondre aux
exigences suivantes.
– Ordinateur
Un ordinateur prenant en charge l’USB Hi-Speed
(conforme à la spécification USB 2.0) a)
– Le système d’exploitation
Windows 2000 Professional/Windows XP
Professional/Windows XP Home Edition
– Pilote de gestion de périphériques USB 2.0
Pilote USB 2.0 produit par Microsoft Corporation.
(le fonctionnement au moyen de pilotes USB 2.0
autres que ceux produits par Microsoft Corporation
n’est pas garanti).
– Câble certifié USB 2.0
Utilisez le câble de 2 m fourni avec l’imprimante
UP-D897.
a) Le fonctionnement de tous les dispositifs conforme
à la spécification USB 2.0 ou de toutes les platines
d’extension/cartes d’extension USB 2.0 ne peut pas
être garanti.
Remarque
Si vous connectez l’imprimante UP-D897 à votre
ordinateur alors que l’imprimante est sous tension,
veillez à ce que le fonctionnement de l’ordinateur ne soit
pas suspendu ou à ce qu’il ne soit pas en mode de veille.
Le fait de connecter l’imprimante UP-D897 à votre
ordinateur lorsqu’il se trouve dans l’un des modes cidessus peut entraîner des problèmes de fonctionnement.
Confirmation de l’environnement d’exploitation / Explications dans ce Guide
3
Installation avec
Windows XP
Avant d’installer le pilote
d’imprimante
A propos des mises à jour logicielles
Si vous installez une version plus récente du pilote
d’imprimante, désinstallez la version précédente avant
de commencer l’installation.
Pour tous détails sur la procédure de désinstallation du
pilote d’imprimante, reportez-vous à la section
« Désinstallation du pilote d’imprimante »
dans ce guide.
En cas d’échec ou d’annulation de l’installation,
redémarrez votre ordinateur avant de retenter
l’installation.
Remarque
Veiller à redémarrer l’ordinateur avant d’installer ou
de désinstaller le pilote d’imprimante. A moins de
redémarrer l’ordinateur, un fonctionnement instable
peut en résulter.
Connexion USB 2.0
L’imprimante UP-D897 est compatible avec le pilote
USB 2.0. Cependant, si votre ordinateur ou votre
concentrateur USB n’est pas compatible avec le pilote
USB 2.0, le message suivant apparaît lors de la
connexion de l’imprimante UP-D897.
Cliquez sur
pour fermer le message.
Ouvrez la boîte de dialogue [Driver Signing Options]
comme suit :
1 Dans le menu [Start], cliquez sur [Control Panel].
2 Cliquez deux fois sur [System].
La boîte de dialogue [System Properties] s’affiche.
3 Cliquez sur l’onglet [Hardware].
4 Cliquez sur [Driver Signing].
Toutes les explications du présent guide partent du
principe que le paramètre de cette boîte de dialogue
est [Warn].
Installation du pilote d’imprimante
1
Branchez l’imprimante UP-D897 à l’ordinateur.
2
Mettez l’imprimante UP-D897 sous tension.
3
Mettez l’ordinateur sous tension, puis ouvrez une
session en tant qu’administrateur système ou en
tant que membre du groupe Administrateurs.
La boîte de dialogue [Found New Hardware
Wizard] s’affiche.
A propos de Driver Signing Options
Le présent pilote d’imprimante n’ayant pas passé le test
du Windows Logo, le message d’erreur suivant peut
s’afficher pendant l’installation, empêchant
l’installation du pilote.
Dans la boîte de dialogue [Driver Signing Options],
sélectionnez [Ignore] ou [Warn] dans la zone de groupe
[What action do you want Windows to take?]. Si vous
sélectionnez [Block], il vous est impossible d’installer le
pilote d’imprimante.
Installation avec Windows XP
4
• Si la même boîte de dialogue [Found New
Hardware Wizard] qu’à l’étape 3 apparaît, passez
à l’étape 4.
• Si une boîte de dialogue [Found New Hardware
Wizard] différente de celle de l’étape 3 apparaît,
passez à l’étape 5.
• Si la boîte de dialogue [Found New Hardware
Wizard] n’apparaît pas, assurez-vous que
l’imprimante UP-D897 est raccordée à
l’ordinateur et sous tension, puis exécutez les
opérations ci-dessous. (Si d’autres imprimantes
USB sont raccordées, débranchez-les toutes sauf
l’imprimante UP-D897 avant d’exécuter les
opérations suivantes.)
1 Dans le menu [Start], cliquez sur [Control
Panel]. [Control Panel] s’affiche.
2 Cliquez deux fois sur [System].
La boîte de dialogue [System Properties]
s’affiche.
3 Cliquez sur l’onglet [Hardware].
4 Cliquez sur la touche [Device Manager].
La fenêtre [Device Manager] s’affiche.
5 Cliquez deux fois sur [Universal Serial Bus
controllers].
6 Sélectionnez [USB Printing Support], cliquez
avec le bouton droit pour ouvrir les propriétés,
confimez la sélection de l’imprimante
[UP-D897] pour [Location], puis sélectionnez
[Uninstall] dans le menu [Action].
7 Redémarrez l’ordinateur.
Après démarrage de Windows XP, la boîte de
dialogue [Found New Hardware Wizard]
s’affiche.
4
Cliquez sur [No, not this time] et sur [Next].
5
Sélectionnez [Install from a list or specific location
(Advanced)], puis cliquez sur [Next].
L’écran suivant s’affiche.
6
Sélectionnez [Search for the best driver in these
locations], sélectionnez [Search removable media
(floppy, CD-ROM)], puis insérez le CD-ROM
« PRINTER DRIVER & INSTRUCTIONS FOR
USE UP-D897 » fourni dans le lecteur de
CD-ROM.
7
Cliquez sur [Next].
La boîte de dialogue suivante s’affiche.
Installation avec Windows XP
5
8
Cliquez sur [Continue Anyway].
Une fois que les fichiers ont été copiés, l’écran
suivant apparaît.
Installation avec
Windows 2000
Avant d’installer le pilote
d’imprimante
A propos des mises à jour logicielles
Si vous installez une version plus récente du pilote
d’imprimante, désinstallez la version précédente avant
de commencer l’installation.
Pour tous détails sur la procédure de désinstallation
du pilote d’imprimante, reportez-vous à la section
« Désinstallation du pilote d’imprimante » dans ce
guide.
9
Cliquez sur [Finish].
L’installation du pilote d’imprimante pour
Windows XP est terminée.
10 Redémarrez l’ordinateur.
En cas d’échec ou d’annulation de l’installation,
redémarrez votre ordinateur avant de retenter
l’installation.
Remarque
Veiller à redémarrer l’ordinateur avant d’installer ou
de désinstaller le pilote d’imprimante. A moins de
redémarrer l’ordinateur, un fonctionnement instable
peut en résulter.
A propos de Driver Signing Options
Le pilote d’imprimante n’ayant pas passé le test du logo
Windows, si un message d’erreur s’affiche lors de
l’installation, l’installation peut échouer.
Assurez-vous que [Ignore] ou [Warn] est sélectionné
sous [File signature verification] dans la boîte de
dialogue [Driver Signing Options]. Vous ne pouvez pas
installer le pilote d’imprimante UP-D897 si [Block] est
sélectionné.
Ouvrez la boîte de dialogue [Driver Signing Options]
comme suit :
1 Dans le menu [Start], pointez sur [Settings],
puis cliquez sur [Control Panel].
2 Cliquez deux fois sur la touche [System].
La boîte de dialogue [System Properties] s’affiche.
3 Cliquez sur l’onglet [Hardware].
4 Cliquez sur [Driver Signing].
Installation avec Windows 2000
6
1 Dans le menu [Start], pointez sur [Settings],
puis cliquez sur [Control Panel].
[Control Panel] s’affiche.
2 Cliquez deux fois sur [System].
La boîte de dialogue [System Properties]
s’affiche.
3 Cliquez sur l’onglet [Hardware].
4 Cliquez sur la touche [Device Manager].
La fenêtre [Device Manager] s’affiche.
5 Cliquez deux fois sur [Universal Serial Bus
controllers].
6 Sélectionnez [USB Printing Support], cliquez
avec le bouton droit pour ouvrir les propriétés,
confimez que l’imprimante [UP-D897] est
sélectionnée pour [Location], puis sélectionnez
[Uninstall] dans le menu [Action].
7 Redémarrez l’ordinateur.
Après démarrage de Windows 2000, la boîte de
dialogue [Found New Hardware Wizard]
s’affiche.
Toutes les explications du présent guide partent du
principe que le paramètre de cette boîte de dialogue
est [Warn].
Installation du pilote d’imprimante
4
Cliquez sur [Next].
L’écran suivant s’affiche.
1
Connectez l’imprimante UP-D897 à l’ordinateur.
2
Mettez l’imprimante UP-D897 sous tension.
3
Mettez l’ordinateur sous tension, puis ouvrez une
session en tant qu’administrateur système ou en
tant que membre du groupe Administrateurs.
Après le démarrage de Windows 2000, la boîte de
dialogue [Found New Hardware Wizard] s’affiche.
Si la boîte de dialogue [Found New
Hardware Wizard] ne s’affiche pas
Exécutez la procédure suivante lorsque
l’imprimante UP-D897 est sous tension et
connectée à l’ordinateur. (Exécutez la procédure
suivante avec la seule imprimante UP-D897
connectée au port USB.)
Installation avec Windows 2000
7
5
Sélectionnez [Search for a suitable driver ...],
puis cliquez sur [Next].
L’écran suivant s’affiche.
6
Insérez le CD-ROM « PRINTER DRIVER &
INSTRUCTIONS FOR USE UP-D897 »
fourni dans le lecteur de CD-ROM.
7
Sélectionnez la case d’option [CD-ROM drives],
puis cliquez sur la touche [Next].
L’écran suivant s’affiche.
8
Cliquez sur [Next].
Si la boîte de dialogue [Digital Signature Not
Found] s’affiche, cliquez sur [Yes].
L’écran suivant s’affiche.
Installation avec Windows 2000
8
9
Cliquez sur [Finish].
L’installation du pilote d’imprimante pour
Windows 2000 est terminée.
10 Redémarrez l’ordinateur.
Remarque
Si [Cancel] à l’étape 7 ou [No] à l’étape 8 a été
sélectonné, la boîte de dialogue [Found New Hardware
Wizard] risque de ne pas s’afficher au cours de la
prochaine installation. Dans ce cas, exécutez la
procédure décrite dans « si la boîte de dialogue [Found
New Hardware Wizard] ne s’affiche pas » à l’étape 3.
Désinstallation du pilote
d’imprimante
Cette section décrit les procédures de désinstallation du
pilote d’imprimante.
1
Mettez l’ordinateur sous tension, puis ouvrez une
session en tant qu’administrateur système ou en
tant que membre du groupe Administrateurs.
2
Dans le menu [Start] de Windows XP, cliquez sur
[Control Panel]. Dans [Control Panel], cliquez deux
fois sur [Add or Remove Programs]. (Dans le menu
[Start] de Windows 2000, pointez sur [Settings],
puis cliquez sur [Control Panel]. Puis doublecliquez sur [Add/Remove Programs].
3
Dans [Currently installed programs], sélectionnez
[Sony UP-D897 Printer Driver], puis cliquez sur
[Change/Remove].
La boîte de dialogue suivante s’affiche.
4
Cliquez sur [Yes].
Une fois la désinstallation du pilote terminée, la
boîte de dialogue suivante s’affiche..
5
Cliquez sur [Yes].
Redémarrez l’ordinateur.
La suppression du pilote d’imprimante est
maintenant terminée.
Désinstallation du pilote d’imprimante / Désinstallation du pilote d’imprimante
9
Configuration de
l’Imprimante
Configurer les propriétés de l’imprimante avant
d’utiliser l’imprimante pour imprimer à partir
d’applications.
Paper
Sélectionnez le format du papier (960 × 1280,
1280 × 1280, 1920 × 1280, 3840 × 1280, 4096 × 1280).
Copies
Sélectionnez le nombre de copies à imprimer (1 à 255).
Scaling
Afficher les propriétés de l’imprimante selon les
méthodes suivantes :
• Dans le menu [Start] de Windows XP, cliquez sur
[Control Panel]. Dans [Control Panel], cliquez deux
fois sur [Printers and Faxes]. Dans le menu [Start] de
Windows 2000, pointez sur [Settings], puis cliquez sur
[Printers]. Sélectionnez l’icône Sony UP-D897, puis
cliquez sur [Printing Preferences] dans le menu [File].
Les réglages que vous effectuez ici sont utilisés
comme réglages par défaut lors d’une impression à
partir d’applications.
• Sur le menu [File] de votre application, cliquez sur la
commande utilisée pour effectuer les réglages de
l’imprimante. Les réglages effectués ainsi restent
valides uniquement jusqu’à la fermeture de
l’application.
Cette section décrit les paramètres de la boîte de
dialogue [UP-D897 Properties] uniques à l’imprimante
UP-D897.
Cette section décrit les onglets de boîte de dialogue
comme ils apparaissent dans Windows XP. Les éléments
qui apparaissent et les méthodes de configuration sont
les mêmes pour Windows 2000.
Onglet [Layout]
Cet onglet permet de définir les paramètres
d’impression de base.
Sélectionnez un taux de réduction ou d’agrandissement
(10% à 400%). Pour interpoler l’image, sélectionnez
une méthode sous [Interpolation Method]. L’option
[Enlarge to Paper] ne peut pas être utilisée avec cette
fonction.
Enlarge to Paper
Si la taille de l’image est inférieure au format du papier
sélectionné, l’image est automatiquement agrandie pour
tenir sur toute la feuille. La fonction [Interpolation
Method] ci-dessous peut être sélectionnée, mais la
fonction [Scaling] ne peut pas être utilisée.
Interpolation Method
Sélectionnez une méthode d’interpolation de l’image :
([Bilinear], [Nearest Neighbor], [Bicubic]). Si l’option
[Enlarge to Paper] n’est pas sélectionnée, l’élément
[Bicubic] ne peut pas être sélectionné.
Orientation
Sélectionnez [Portrait] ou [Landscape] pour
l’orientation d’impression.
Read
Permet de charger les paramètres enregistrés.
Write
Permet d’enregistrer les paramètres courants.
About
Affiche des informations relatives à la version du pilote
d’imprimante.
Restore Defaults
Rétablit les paramètres à leurs valeurs par défaut.
Configuration de l’Imprimante
10
Onglet [Density Adjust]
Onglet [Settings]
Sélectionnez la densité de l’image.
Sélectionnez le paramètre ou le pilote d’impression pour
chaque élément.
GAMMA
Sélectionnez [TONE1], [TONE2], [TONE3], ou
[TONE4].
Advanced
Faites glisser le curseur pour sélectionner le niveau de
contraste. Plus la valeur est grande, plus le contraste est
élevé.
Dark
Faites glisser le curseur pour régler les zones foncées de
l’image.
Light
Faites glisser le curseur pour régler les zones claires de
l’image.
Copies
Cochez cette case pour utiliser le paramètre
d’impression.
Décochez cette case pour utiliser le paramètre [Copies]
dans l’onglet [Layout].
Enlarge to Paper
Cochez cette case pour utiliser le paramètre
d’impression.
Décochez cette case pour utiliser le paramètre
[Enlarge to Paper] dans l’onglet [Layout].
Gamma
Cochez cette case pour utiliser le paramètre
d’impression.
Décochez cette case pour utiliser le paramètre
[GAMMA] dans l’onglet [Density Adjust].
Sharpness
Faites glisser le curseur pour régler le contour de
l’image. Plus la valeur est grande, plus les bords de
l’image sont marqués.
Restore Defaults
Rétablit les paramètres à leurs valeurs par défaut.
Sharpness
Cochez cette case pour utiliser le paramètre
d’impression.
Décochez cette case pour utiliser le paramètre
[Sharpness] dans l’onglet [Density Adjust].
Restore Defaults
Rétablit les paramètres à leurs valeurs par défaut.
Configuration de l’Imprimante
11
Onglet [Message]
Sélectionnez la position d’affichage des boîtes de
dialogue.
Adjust the display position
Sélectionnez cette case d’option pour régler la position
d’affichage des boîtes de dialogue de message. La boîte
de dialogue de message apparaît dans la position définie
par les valeurs spécifiées dans les cases [Horizontal] et
[Vertical].
Horizontal et Vertical
Définit la position des boîtes de dialogue de message
en utilisant le coin supérieur gauche de l’écran pour
origine.
Test
Cliquez sur ce bouton pour afficher une boîte de
dialogue de message dans la position définie par
[Horizontal] et [Vertical], ce qui vous permet de vérifier
la précision de sa position.
Use the simple dialog box
Sélectionnez cette case d’option pour afficher les boîtes
de dialogue de message de plus petite taille.
Restore Defaults
Rétablit les paramètres à leurs valeurs par défaut.
Configuration de l’Imprimante
12
