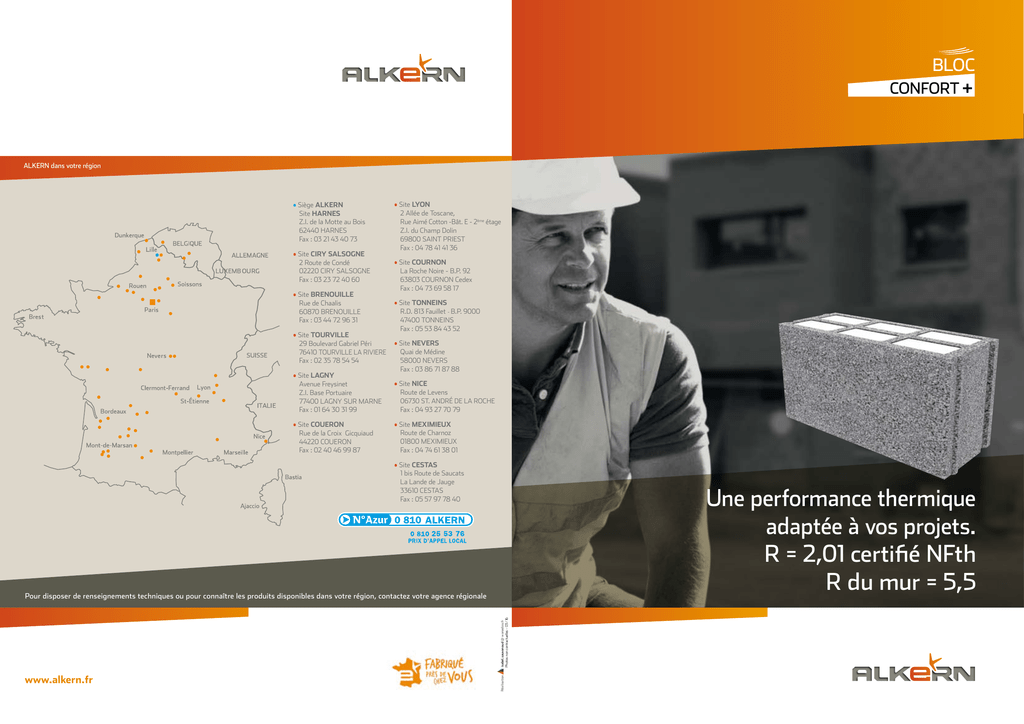

Une performance thermique
adaptée à vos projets.
R = 2,01 certifié NFth
R du mur = 5,5
www.alkern.fr
pour disposer de renseignements t echniques ou pour c
Réalisation
isabel.sauvanaud @ wanadoo.fr
photos non contractuelles - 03 / 16
pour disposer de renseignements techniques ou pour connaître les produits disponibles dans votre région, contactez votre agence régionale
BLOC confort +
Une performance thermique adaptée à vos projets.
Bloc de 20 cm, isolant et économique.
R du bloc = 2,01 m2.k/w
un système complet
les points forts du système
• Traitement efficace des ponts thermiques grâce à la planelle isolée en roche volcanique doublée de polyuréthane.
• La combinaison des propriétés isolantes de la roche
volcanique et du PSE sur une maçonnerie de 20 cm
1 - palette bloc ‘‘tableau et demi‘‘/ ‘‘standard ‘‘
• bloc certifié nfth
• Rth paroi certifié = 2,01 ; R du mur = 5,5
• Résistance mécanique L30 soit f selon Eurocode 6 = 4,43 Mpa
b
• Rapidité et facilité de mise en œuvre : pose collée au joint
mince et bloc léger (12 kg en maxi)
• Excellente tenue des enduits : classement RT2
(norme NF EN 1015 - 12)
fiche de mise en œuvre de l’enduit sur blocs légers disponible
sur notre site : www.alkern.fr
• Très bonne étanchéité à l’air.
• Tous les éléments sont inclus dans le système pour permettre de traiter les points singuliers
• Pose joint mince au rouleau applicateur. colle : alkercol (sans poussière - hiver ou été) fournie à la livraison
• Calepinage aisé en utilisant le bloc d’arase de hauteur 20 cm
3 - palette chaînages horizontaux
4 - planelle isolée
le bloc confort +
est certifié nfth
vous disposez de valeurs thermiques certifiées
conformément aux exigences de la rt 2012
vous évitez la pénalisation de 15 % dans
le calcul de la résistance thermique des murs
hauteur en cm bloc
fb*
R c **
25
4,43 Mpa
L30 (3 Mpa)
7 blocs
‘‘ tableau et demi ‘‘
* Résistance moyenne selon l’Eurocode 6. ** Résistance caractéristique.
ht. 25 cm
exemple de composition d’un mur
de 34,5cm d’épaisseur :
u = 0,18 W/(m2.K)
R du mur = 5,5 m2.K/W
poids au m2 = 96 Kg
2 - palette bloc ‘‘poteau et multicoupe‘‘
40 blocs
‘‘ poteau et multicoupe ‘‘
33 blocs
‘‘ standard ‘‘
nbre de blocs / palette
poids / palette
40 - soit 5 m2
560 kg
nbre de blocs / palette
poids / palette
40 - soit 5 m2
560 kg
ht. 25 cm
Blocs standards, tableaux et poteaux disponibles en blocs d’arase hauteur 20 cm.
(40 blocs / palette soit 4 m² - 448 kg / palette).
enduit 1,5 cm
bloc confort +
épaisseur 20 cm
r = 2,01
réseaux
60 blocs
nbre de blocs /
palette
poids /
palette
ht. 20 cm - long. 50
60 - soit 6 m2
900 kg
ht. 25 cm - long. 25
100 - soit 6,25 m2
1200 kg
Ψ = 0,28 W/(m.K)
(bloc confort + / planelle isolée
en plancher intermédiaire
poutrelles / entrevous, 16 + 4 cm)
mise en Œuvre
normes et certifications
• sur simple demande, nos moniteurs sont à votre
disposition et vous apportent leur aide et leurs conseils au
démarrage de votre chantier
• le bloc confort + est certifié par la marque NFth
classe de résistance mécanique L30 (f = 4,43 Mpa).
b
Le montage et l’assemblage des éléments Confort + se font
conformément au DTU 20.1.
Le procédé de fabrication du bloc Confort + est breveté.
• Le système joint mince des blocs confort + vous permet de
réaliser 30 % de chantiers en plus par an avec le même
effectif.
les accessoires du système
la performance
environnementale
• le bilan environnemental de nos blocs est contrôlé et certifié
plâtre 1,3 cm
• très peu de déchets de chantier et finition impeccable
de la maçonnerie
montant 2 cm
ldv th30
épaisseur 10 cm
r = 3,33
100 blocs
• consommation d’eau réduite (- 90 %) par rapport à une
maçonnerie classique.
ALKERCOL (25 kg)
rouleau applicateur
fiches de mise en Œuvre
• des fiches de mise en œuvre du produit sont disponibles
sur notre site : www.alkern.fr
scie sur table
batiponce (32 kg)
