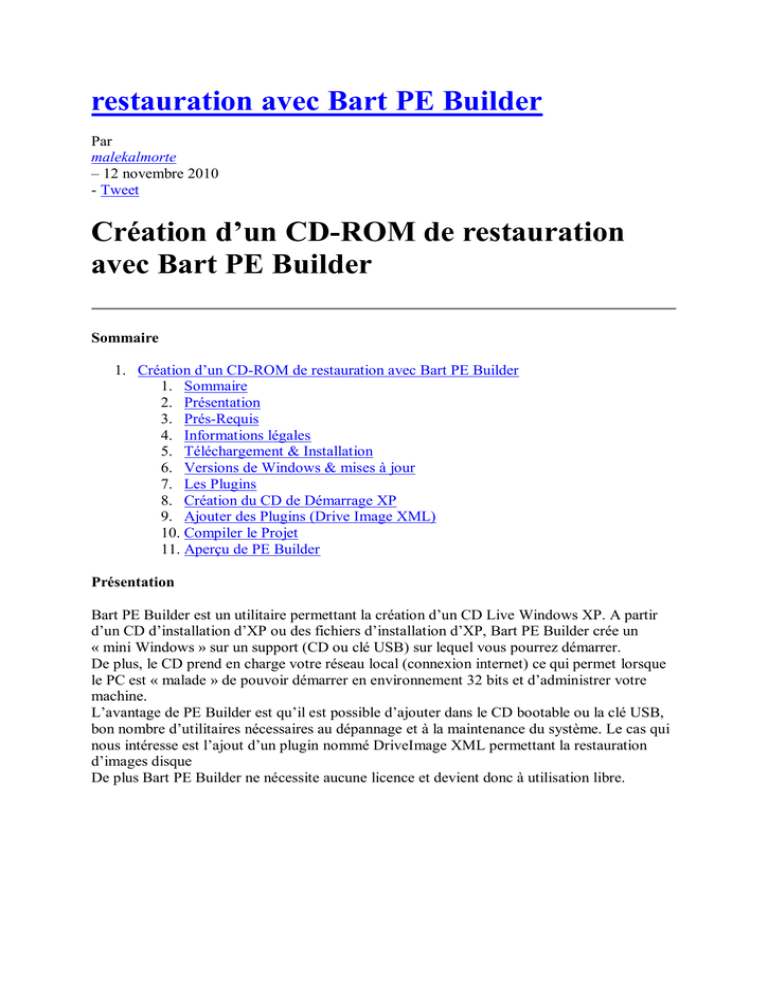

restauration avec Bart PE Builder Création d`un CD-ROM de

restauration avec Bart PE Builder
Par
malekalmorte
– 12 novembre 2010
- Tweet
Création d’un CD-ROM de restauration
avec Bart PE Builder
Sommaire
1. Création d’un CD-ROM de restauration avec Bart PE Builder
1. Sommaire
2. Présentation
3. Prés-Requis
4. Informations légales
5. Téléchargement & Installation
6. Versions de Windows & mises à jour
7. Les Plugins
8. Création du CD de Démarrage XP
9. Ajouter des Plugins (Drive Image XML)
10. Compiler le Projet
11. Aperçu de PE Builder
Présentation
Bart PE Builder est un utilitaire permettant la création d’un CD Live Windows XP. A partir
d’un CD d’installation d’XP ou des fichiers d’installation d’XP, Bart PE Builder crée un
« mini Windows » sur un support (CD ou clé USB) sur lequel vous pourrez démarrer.
De plus, le CD prend en charge votre réseau local (connexion internet) ce qui permet lorsque
le PC est « malade » de pouvoir démarrer en environnement 32 bits et d’administrer votre
machine.
L’avantage de PE Builder est qu’il est possible d’ajouter dans le CD bootable ou la clé USB,
bon nombre d’utilitaires nécessaires au dépannage et à la maintenance du système. Le cas qui
nous intéresse est l’ajout d’un plugin nommé DriveImage XML permettant la restauration
d’images disque
De plus Bart PE Builder ne nécessite aucune licence et devient donc à utilisation libre.
Note importante : Dans le cadre d’une restauration d’une
image Ghost d’une partition système, Part PE Builder, en corrélation avec Drive Image XML,
devient nécessaire car il est impossible de restaurer une image disque d’une partition sur
laquelle on vient de démarrer. D’où l’utilité
d’installer le plugin de Drive Image XML. Pour de plus amples informations au sujet de Drive
Image reportez-vous au : Tutorial DriveImage XML
Prés-Requis
Point de vue matériel :
Un CD-ROM vierge & son graveur
Le CD d’installation (ou de restauration) de Windows XP & ses services packs (*),
voici les version de Windows compatibles :
Une des versions de Windows suivantes :
Windows XP Familial (ajouter le SP2 ou plus)
Windows XP Professionnel (ajouter le SP2 ou plus)
Windows Server 2003, Web Edition
Windows Server 2003, Standard Edition
Windows Server 2003, Entreprise Edition
Les programmes suivants :
Le programme PE Builder
Les différents plugins désirés que PE Builder prend en charge
Un utilitaire de gravure d’image ISO (se reporter au tutorial imgBurn : graver une
image iso avec ImgBurn)
Et bien entendu, une connexion à Internet
(*) : Pour ceux qui ne possèdent pas de CD d’installation, le dossier I386 (fichiers
d’installation de Windows) peut suffire.
Informations légales
Bart PE Builder permettant le création d’un CD de démarrage XP sans licence particulière, il
convient de souligner la légalité de la chose.
Voici ce qui est dit sur le site http://severinterrier.free.fr/Boot/PE-Builder/
1. Il est légal de faire une « copie de sauvegarde » de N’IMPORTE QUEL fichier de votre CD original de
Windows XP/2003 vers un autre média.
2. Il est légal d’ajouter n’importe quel autre fichier de votre choix vers ce média de secours.
3. Comme les fichiers ruches de base de registre sont juste des fichiers texte, il est légal de les créer et les
distribuer sur le média de votre choix.
4. Il est illégal d’utiliser un CD BartPE et une version Windows XP/2003 installée au même moment avec le
même contrat d’utilisation Windows XP/2003.
5. Il est illégal de modifier les fichiers binaires, comme précisé dans le contrat d’utilisateur final de Windows
XP/2003. Ceci rend des modifications comme « winlogon » et « bootscreen » illégales.
6. Une image BartPE est (entre guillemets) « un WinPE non licencié correctement ». Cela signifie que si vous
voulez une licence WinPE, vous ne pouvez pas utiliser BartPE. Par contre, vous pouvez utiliser une image
BartPE sous la licence du CLUF de Windows XP/2003, qui était fourni avec le CD source d’XP/2003 utilisé par
PE Builder pour créer BartPE.
Téléchargement & Installation
Télécharger Bart PE Builder : http://www.nu2.nu/pebuilder/#download (J’ai choisi de prendre
le PE Builder v3.1.10a – self-installing package (3.15Mb))
(Au cas où le site serait indisponible vous pouvez vous rendre ici =>
http://severinterrier.free.fr/Boot/PE-Builder/#download)
Double cliquer sur le fichier PeBuilder3110a.exe pour débuter l’installation, choisir la
langue et cliquer sur OK
Valider l’écran de bienvenue en cliquant sur Suivant
Choisir le dossier où va s’effectuer l’installation de PE Builder (par défaut
c:pebuilder3110a)
Cliquer sur Suivant
Définir le nom du dossier par lequel vous accéderez à PE Builder via le menu
Démarrer de Windows
Cliquer ensuite sur Suivant
(Si vous ne souhaitez pas créer de dossier, il suffit de cocher la case adéquat : Ne pas créer de
dossier dans le menu démarrer)
Cocher la case Créer une icône sur le Bureau (touche ALT + B)
Cliquer ensuite sur Suivant
Valider l’exécution de l’installation de PE Builder en cliquant sur Installer
L’installation débute…
En fin d’installation vous pouvez lancer directement PE Builder en cochant la case
prévue à cet effet, sinon cliquer sur Terminer sans rien cocher.
Versions de Windows & mises à jour
Lors de la création du CD d’amorçage d’XP, Bart PE Builder aura besoin d’une version
valide de Windows, soit un CD d’installation / restauration, soit des fichiers d’installation de
Windows (dossier i386), voir des services pack.
Voici les différentes versions de système d’exploitation supportées par Bart PE Builder et les
différents liens pour télécharger ces mises à jour.
Bien entendu, si bous disposez déjà d’un CD d’installation récent et donc à jour ce n’est pas
nécessaire de télécharger quoique ce soit.
Vous pouvez donc récupérer sur le centre de téléchargement Microsoft :
Microsoft Windows XP Service Pack 1a ==>
http://www.microsoft.com/windowsxp/downloads/updates/sp1/default.mspx
Microsoft Windows XP Service Pack 2 ==>
http://www.microsoft.com/downloads/info.aspx?na=22&p=3&SrcDisplayLang=fr&Sr
cCategoryId=7&SrcFamilyId=&u=%2fdownloads%2fdetails.aspx%3fFamilyID%3d0
49c9dbe-3b8e-4f30-8245-9e368d3cdb5a%26DisplayLang%3dfr
Microsoft Windows XP Service Pack 3 ==>
http://download.windowsupdate.com/msdownload/update/software/svpk/2008/04/win
dowsxp-kb936929-sp3-x86fra_414B61BBC86E09579D8447BAA23EB1B867F9CA93.exe
Microsoft Windows Server 2003 Service pack 1 ==>
http://www.microsoft.com/downloads/info.aspx?na=22&p=4&SrcDisplayLang=fr&Sr
cCategoryId=7&SrcFamilyId=&u=%2fdownloads%2fdetails.aspx%3fFamilyID%3d2
2cfc239-337c-4d81-8354-72593b1c1f43%26DisplayLang%3dfr
Microsoft Windows Server 2003 Service pack 2 (32 bits x86) ==>
http://www.microsoft.com/downloads/info.aspx?na=22&p=1&SrcDisplayLang=fr&Sr
cCategoryId=7&SrcFamilyId=&u=%2fdownloads%2fdetails.aspx%3fFamilyID%3d9
5ac1610-c232-4644-b828-c55eec605d55%26DisplayLang%3dfr (où en image ISO)
(ATTENTION, Pour le XP SP3 ne télécharger que si vous n’utilisez pas
l’application Microsoft Dynamics RMS.)
Les Plugins
Les plugins sont des modules complémentaires disponibles pouvant être ajoutés à la création
du CD d’amorçage et qu’il est possible de télécharger
Récupérer ses données :
o GetDataBack FAT V3.32 => http://www.runtime.org/gdb.zip
o GetDataBack NTFS V3.32 => http://www.runtime.org/gdbnt.zip
Gestion (Sauvegarde/Restauration) d’images disques :
o DriveImage XML V1.21 => http://www.runtime.org/dixmlsetup.exe
Explorateur de disques (semblable à l’Explorer Windows) :
o DiskExplorer pour FAT V3.32 => http://www.runtime.org/diskexpl.zip
o DiskExplorer pour NTFS V3.32 => http://www.runtime.org/ntexpl.zip
o DiskExplorer pour Linux => http://www.runtime.org/lnexpl.zip
Accéder à un volume Netware hors ligne :
o Captain Nemo Pro V4.11 => http://www.runtime.org/nemopro.zip
o Captain Nemo V3.33 => http://www.runtime.org/captain_nemo.cab
Analyse de disque :
o RAID Reconstructor => http://www.runtime.org/raid.zip
Lanceur d’application à distance (PC connectés en réseau local) en RS232 (Port
COM) ou TCP/IP (carte réseau) :
o HdHost V1.01 => http://www.runtime.org/hdhost.cab
Recherches approfondies sur un disque :
o DriveLook V1.00 => http://www.runtime.org/dlook.zip
Réseau :
o Pythie V1.02 => http://www.runtime.org/pythia.zip
Accéder à son PC via l’envoie de mail pour (Compresser/récupérer/Exécuter des
fichiers) :
o RemoteByMail V1.01 => http://www.runtime.org/rem.zip
Voici la page de téléchargement des plugins => http://www.runtime.org/data-recoverydownloads.htm
Création du CD de Démarrage XP
A premier lancement de PE Builder, confirmer l’accord de licence en cliquant J’accepte
Lancer la recherche des différents systèmes d’exploitation qui serviront de source à la
création du CD en cliquant sur Oui.
Cette options est proposée au premier lancement de PE Builder, sinon il est possible
de l’obtenir par le menu, source puis Rechercher.
Le programme vous informe des différents fichiers d’installation de Windows
Cliquer sur OK pour poursuivre
Choisir ensuite le répertoire source à partir duquel PE Builder va effectuer ses copies
Cliquer OK
(Les copies s’effectuent plus rapidement du disque dur que du lecteur CD, donc privilégier
une source de copie d’un disque dur si possible).
Cliquer dans le menu : Source puis Vérifier, pour s’assurer que les fichiers à installer
sont viables.
La fenêtre principale s’ouvre :
o Définir le dossier vers lequel va s’effectuer la création du fichier ISO (par
défaut BartPE) avant gravure (1)
o Cocher Créer l’image ISO (2)
o Définir l’emplacement (nom du lecteur & dossier) de la copie (sur le CD), et le
nom du fichier ISO (3)
Point important, il est possible d’intégrer automatiquement un Service Pack Windows
préalablement téléchargé
Dans notre exemple et pour pouvoir tester cette fonction, j’ai intégré le Service Pack 3 (SP3)
de Windows XP
Néanmoins, le SP3 n’ayant à ce jour (mai 2008) pas été validé par Microsoft, je ne vous
conseille pas de l’installer
Pour intégrer un service pack, cliquer dans le menu sur : Source puis Intégrer, puis renseigner
les champs suivants :
(1) Définir le dossier source qui contient les fichiers d’installation de Windows. (Si
l’emplacement source et un CD ou un DVD ne pas oublier de cocher la case « Source
en lecture seule »)
(2) Définir le nom et l’emplacement du fichier d’installation du Service Pack
(3) Si vous avez cliqué sur « Source en lecture seule » dans le cas d’une copie à partir
du CD/DVD source, définir le dossier de destination des fichiers d’installation & du
Service Pack
Cliquer sur OK
(Nb : Dans la mesure où vous avez précédemment choisi l’emplacement source, il n’est pas
nécessaire de renseigner le 1er champ à nouveau).
La copie des fichiers d’installation de Windows débute …
Un enchainement s’effectue ensuite sur la copie des fichiers du Service Pack.
Valider la fin de l’intégration en cliquant sur OK. Pour contrôler que l’intégration s’est
effectuée correctement cliquer sur Source puis Vérifier.
Cette fenêtre indique que le Service Pack 3 a été incorporé convenablement. A ce stade les
fichiers d’installation pour le CD sont prêts.
Si vous n’avez pas l’intention d’ajouter de plugins à votre CD sauter l’étape suivante.
Ajouter des Plugins (Drive Image XML)
Les plugins sont des utilitaires reconnus par Bart PE Builder. Certains ne sont pas installés par
défaut, il faut donc les activer voir les télécharger.
Cliquer sur le bouton plugins pour ouvrir la fenêtre de gestion des plugins.
L’écran se décompose en trois colonnes :
1) L’état du plugin, s’il est activé il prend la valeur Oui, s’il le l’est pas, la valeur Non
2) Le nom du plugin
3) Le nom du fichier d’installation du plugin
Les boutons et leur usage :
Fermer : fermer la fenêtre en cours et de revenir à l’écran principal
Activer : Activer le plugin pour qu’il soit installé dans votre CD
Config : Outil pour customiser le plugin
M.A.J : Rafraîchir l’écran des plugins
Editer : Modifier les propriétés du plugin sélectionné
Ajouter : Ajoute un nouveau plugin à la liste des plugins
Retirer : Supprimer un plugin de la liste des plugins
Aide : Affiche de l’aide sur le plugin sélectionné
Il existe plusieurs sites de téléchargement des plugins compatibles Bart PE, voici les
principaux :
http://www.cybervyk.com/bartpe/plugins.htm
http://severinterrier.free.fr/Boot/PE-Builder/plugins.htm
http://www.bootcd.us/BartPE_Plugins_Complete.php?order=category
http://www.veder.com/nwdskpe/#download
http://www.aptv38.dsl.pipex.com/Plugins/pluginlist.htm
http://www.astucepc.net/astuces/pebuilder.php
http://www.xerossysteme.com/how_outils-bartpe.html
Dans un premier temps, il faut configurer le clavier pour qu’il soit reconnu en AZERTY
(clavier français)
Sélectionner le plugin KeyBoard et cliquer sur le bouton Editer, le bloc-notes s’ouvre avec les
paramètres d’installation du plugin
Repérer la ligne correspondant au clavier français puis supprimer le point-virgule et l’espace
en début de ligne
Pour activer un plugin non installé par défaut, il faut le sélectionner, cliquer sur Activer puis
vérifier ses paramètres par le bouton Editer
Prenons un cas simple et utile, je souhaite, au démarrage du PC, avoir un message m’offrant
la possibilité de démarrer ou non sur le CD. Pour cela :
Cliquer sur la ligne en regard du plugin BootFix
Cliquer sur le bouton Activer (la colonne Activer prend la valeur Oui).
Pour vérifier que l’activation suffit au bon fonctionnement du plugin cliquer à présent sur le
bouton Aide. Le navigateur ouvre une page d’aide concernant l’intégration du plugin.
(Dans ce cas rien de particulier à ajouter, l’activation du plugin suffit)
Accès à Internet par le CD de démarrage
Par défaut, PE Builder est conçu pour gérer un accès à Internet, il suffit juste de vérifier que
certains plugins sont bien activés :
BartPE NetWork Support
PcNetCfg Automatically start PE NetWork Configurator
PcNetCfg PE NetWork Configurator
De plus, vous pouvez ajouter un plugin du nom de NwDskPe qui charge le client
Netware sur BartPE (IP/IPX) : http://www.veder.com/nwdskpe/#download
Ajouter le plugin de création/restauration d’images disque (DriverImage XLM) :
Télécharger Drive Image XML et son plugin
o http://www.runtime.org/dixmlsetup.exe
o http://www.runtime.org/driveimage_xml.cab
Installer Drive Image XML, cela vous permettra de créer votre image disque (Ghost)
Dans la fenêtre des plugins de PE Builder, cliquer sur Ajouter, pointer vers le fichier
téléchargé (driveimage_xml.cab) et double-cliquer
Nommer le nom du dossier dans lequel sera ajouté le plugin puis cliquer OK
La ligne du plugin Drive Image XML est alors ajoutée à la liste des plugins et activée
(il arrive parfois que l’activation ne se fasse pas automatiquement, donc mieux vaut
contrôler la colonne « Activer »)
Sélectionner la ligne de plugin « Drive Image XML » puis cliquer alors sur le bouton
Aide
Vous pourrez vous apercevoir que les fichiers sont copiés dans le dossier adéquat et
qu’il n’y a rien de plus à faire
Pour vérifier que l’installation s’est effectuée correctement, il faut de nouveau cliquer
sur le bouton Activer
Plus de plus amples informations vous trouverez une documentation dans le dossier
d’installation de Bart PE Builder : C:PeBuilder3110a/doc/pluginhelp.htm
Il existe bon nombre de différents plugins intéressants selon le besoin, à vous d’installer ce
qui vous paraît le mieux.
Si vous souhaitez configurer une connexion Internet, il faut d’une part installer les pilotes de
votre routeur ou carte réseau dans le dossier adéquat
Suivre les indications données dans cette page : http://severinterrier.free.fr/Boot/PEBuilder/help/network.htm
Compiler le Projet
Pour finaliser le projet, il est nécessaire de compiler le projet, ce qui aura pour effet de
contrôler qu’aucun fichier ne manque à la constitution du CD :
Cliquer sur la case « Créer l’image ISO », saisir le nom du fichier ISO à créer
Dans le menu général de PE Builder, cliquer sur Compilateur / Compiler ISO-CD
(touche F5)
Confirmer la création du dossier et de l’ISO en cliquant Oui
Confirmer à nouveau l’accord de licence en cliquant sur le bouton j’accepte, la
compilation se lance
En fin de Compilation il suffit de cliquer sur le bouton Fermer
Il ne reste plus qu’à graver l’image ISO sur un CD avec l’outil de votre choix. Par contre,
n’hésitez pas à faire des essais sur un CD-RW jusqu’à l’obtention d’un résultat satisfaisant
Aperçu de PE Builder
Pour démarrer sur le CD gravé de PE Builder, penser à définir l’ordre de démarrage, en
priorité sur le lecteur CD / DVD.
Au démarrage du CD, si vous disposez d’une carte réseau et que vous avez ajouté un
navigateur en plugin et les pilotes de la carte, il conviendra de définir la configuration réseau.
Si vous avez installé les pilotes de votre carte réseau Choisir le type de connexion que vous
souhaitez utiliser, en général Dynamic IP Adress, et cliquer sur OK
Si vous n’avez pas configurer de connexion cliquer sur Cancel
La configuration s’effectue automatiquement.
Il est maintenant possible d’utiliser les programmes installés sur le CD en cliquant sur le
bouton GO
Pour définir la résolution de l’écran, cliquer sur GO / System / Display puis choisir la
résolution désirée
Via le menu, il ne reste plus qu’à lancer DriveImage XML et restaurer l’image disque désirée.
Tutorial de Topxm
