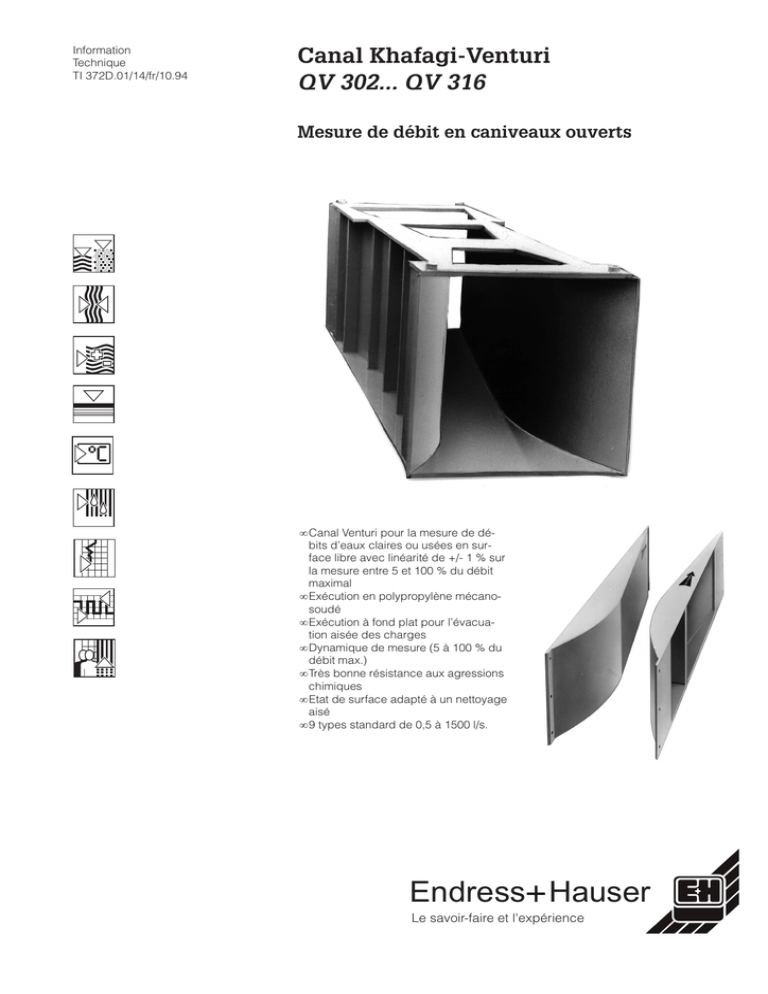

Canal Khafagi-Venturi

Information
Technique
TI 372D.01/14/fr/10.94
Canal Khafagi-Venturi
QV 302... QV 316
Mesure de débit en caniveaux ouverts
• Canal Venturi pour la mesure de débits d’eaux claires ou usées en surface libre avec linéarité de +/- 1 % sur
la mesure entre 5 et 100 % du débit
maximal
• Exécution en polypropylène mécanosoudé
• Exécution à fond plat pour l’évacuation aisée des charges
• Dynamique de mesure (5 à 100 % du
débit max.)
• Très bonne résistance aux agressions
chimiques
• Etat de surface adapté à un nettoyage
aisé
• 9 types standard de 0,5 à 1500 l/s.
Endress Hauser
Le savoir-faire et l'expérience
Ensemble de mesure
Les canaux Khafagi-Venturi sont utilisés
pour la mesure de débit de rejets en caniveaux ouverts, et peuvent être directement adaptés aux canaux en construction ou déjà construits.
Contrairement aux déversoirs, aucun
dépôt ou accumulation de particules
n’est à craindre de par sa construction.
Le matériau utilisé possède une grande
résistance aux agressions chimiques.
Trois versions de canal Khafagi-Venturi
sont proposées : (voir plans d’encombrements pages 4 à 7).
- version standard NV
- version raccourcie NVR (sans diffuseur)
- version flancs latéraux
Couvercles et entretoise en PPH 15 mm
Marques de contrôle
pour le balançage
Flancs latéraux en
PPH de 8 mm
Renforts garantissant la
rigidité et la tension des
mesures en PPH
Plaque de base en PPH 15 mm
Principe de
fonctionnement
Au même titre que les déversoirs rectangulaires avec ou sans contractions latérales, le canal Khafagi-Venturi est un
organe déprimogène régi par la loi de
Bernoulli.
He = h1 + V12
2g
= h2 + V22
2g
(à l’entrée)
(à l’étranglement)
He
Hauteur d’énergie
h1, h2 Hauteurs de mesure
V1, V2 Vitesses moyennes à la section
Régime fluvial
Régime torrentiel
Sens de l’écoulement
Ressaut
Ecoulement fluvial
Le laboratoire d’hydrologie de l’Université de Stuttgart (Allemagne) a défini la
formule du débit instantané spécifique
aux canaux Khafagi-Venturi, comme suit:
q = 0,01744 x be x h11,5 + 0,00091 x h12,5
q = Débit instantané en l/s
be = Largeur à l’étranglement en cm
h1 = Hauteur de mesure en cm
2
Une deuxième calibration à l’INSA
(Lyon) nous a permis de confirmer la formule spécifique d’utilisation d’un canal
Khafagi-Venturi, ainsi que des limites de
striction 0,3 ≤ s = be/bo ≤ 0,7 (bo : largeur à l’entrée du Venturi). Une adaptation à tous les canaux déjà existants est
possible par modification de la striction
dans les limites définies. La striction retenue pour les canaux Khafagi-Venturi
standard est de 0,4. Cette valeur représente le meilleur compromis entre la
hauteur de la retenue d’eau (hauteur de
mesure) et la précision.
Dimensions standard
Type
bo
Largeur du
canal (mm)
QV 302
QV 303
QV 304
QV 305
QV 306
QV 308
QV 310
QV 313
QV 316
Conditions
d’installation
Conditions d’implantation du canal KhafagiVenturi
120
300
400
500
600
800
1000
1300
1600
Débit max.
m3/h
I/s
6,93
28,97
64,29
89,71
114,98
284,86
550,67
918,88
1717,10
24,95
104,29
231,44
322,96
413,93
1024,06
1982,41
3307,97
6181,56
h/max
Hauteur d’eau
pour Q (max)
170
250
350
380
400
600
800
950
1250
Installer le tronçon de mesure à un endroit où le profil d’écoulement en amont
du canal est stable et sans obstacle,
c’est-à-dire avec une répartition de vitesse uniforme. Un coude à proximité
immédiate de l’ensemble de mesure ou
tout autre élément provoquant une
asymétrie de l’écoulement génère des
perturbations qui peuvent provoquer
d’importantes erreurs de mesure.
Prévoir une section droite de canal d’au
moins 10 x bo en amont du tronçon de
mesure (bo = largeur du canal)
a) 10 x bo suffisent après un coude
b) 20 x bo sont nécessaires si la pente
d’entrée est supérieure à 1 % (trop
grande vitesse de pénétration du liquide dans le canal)
c) 30 x bo sont nécessaires après des
affluents latéraux
d) 30 x bo sont nécessaires après un
déversoir.
La pente du canal d’amenée ne doit
pas être supérieure à 5 o/oo avec des
parois et un fond si possible lisses. Le
Venturi doit être implanté de niveau et
son axe longitudinal doit correspondre
exactement à celui du canal d’entrée.
Pour une installation optimale du Venturi
tenir compte des annotations des schémas ci-dessus.
Le canal de dégagement doit permettre
la meilleure évacuation possible du liquide, pour éviter la mise en charge du
Venturi (longueur droite de dégagement, min. 1 x bo et ensuite une chute
ou...).
Pour une implatation optimale du canal
Khafagi-Venturi, tenir compte des conditions d’installation et des conseils d’implantation suivants.
Version à flancs latéraux :
Permet d’implanter un canal dans un
chenal existant. Pour le montage tenir
compte des points suivants :
• le fond du canal doit être plat et lisse
• les flancs doivent être montés strictement l’un en face de l’autre
• les flancs doivent être en contact avec
le fond du canal
• il faut impérativement respecter les cotes be (largeur à l’étranglement) et bo
(largeur d’entrée), du bord supérieur
au bord inférieur des flancs.
Les deux flancs doivent être parfaitement parallèles sur toute leur longueur.
Versions NV, NVR :
Prévoir un dégagement béton suivant
les cotes w, x, y, z, voir plans d’encombrement. Un canal Venturi de type NVR
(version raccourcie sans diffuseur) fait
appel aux mêmes conditions d’implantation que la version standard (NV) sur
une longueur plus courte d’élément déprimogène.
3
Plans d’encombrement
d’un canal KhafagiVenturi standard (NV)
QV 302
Remarque :
Les rehausses ne sont
mises en place qu’à
partir du QV 310
QV 303...310
QV 313
4
QV 316
Schéma de
dégagement béton
QV 302 QV 303 QV 304 QV 305 QV 306 QV 308 QV 310 QV 313 QV 316
Bo
Cotes des différents canaux (en mm)
W largeur de dégagement béton à
prévoir
X longueur de dégagement béton
à prévoir
Y profondeur du décrochement
béton à prévoir
Z hauteur mini de dégagement
béton à prévoir
120
300
400
500
600
800
1000
1300
1600
Be
48
120
160
200
240
320
400
520
640
Bs
108
270
370
470
570
770
970
1270
1570
L
420
1050
1400
1750
2100
2800
3500
-
-
H
300
300
400
450
450
670
870
1020
1320
LT
-
1060
1410
1760
2110
2810
3510
-
-
BT
-
320
420
520
620
820
1020
1320
1620
LPT1
-
-
-
-
-
-
-
2920
2010
LP 1
-
-
-
-
-
-
-
2910
2000
LP 2
-
-
-
-
-
-
-
1640
2100
LP 3
-
-
-
-
-
-
-
-
1500
W
160
340
440
540
640
840
1040
1340
1640
X
440
1070
1420
1770
2120
2820
3520
4570
5620
Y
40
40
40
40
40
40
120
120
120
Z
285
285
385
435
435
655
855
1005
1305
5
Plans d’encombrement
d’un canal KhafagiVenturi raccourci
(NVR)
Remarque :
Les rehausses ne sont
mises en place qu’à
partir du QV 310
QV 303...316
Nota : Quand le QV est associé à un
canal d’amenée, les cotes hors tout
(largeur + hauteur) sont différentes des
Venturi standard (voir annexe).
Schéma de
dégagement béton
Version raccourcie
Cotes des différents canaux (en mm)
W largeur de dégagement béton à
prévoir
X longueur de dégagement béton
à prévoir
Y profondeur du décrochement
béton à prévoir
Z hauteur mini de dégagement
béton à prévoir
QV 303
R
QV 304
R
QV 305
R
QV 306
R
QV 308
R
QV 310
R
QV 313
R
QV 316
R
Bo
300
400
500
600
800
10000
1300
1600
Be
120
160
200
240
320
400
520
640
Bs
210
280
350
420
560
700
910
1120
L
690
920
1150
1380
1840
2300
2910
3680
LT
700
930
1160
1390
1850
2310
2920
3780
H
300
400
450
450
670
870
1020
1320
W
340
440
540
640
840
1040
1340
1640
X
710
940
1170
1400
1860
2320
2930
3700
Y
40
40
40
40
40
120
120
120
Z
285
385
435
435
655
855
1005
1305
6
Plans d’encombrement
d’un canal KhafagiVenturi, exécution à
flancs
N = nbr. de trous
e
Forme jusqu’au QV 308
e
Forme à partir du QV 310
QV 303...316
Exécution à flancs
Version flancs
QV 303 F QV 304 F QV 305 F QV 306 F QV 308 F QV 310 F QV 313 F QV 316 F
Bo
300
400
500
600
800
1000
1300
1600
Be
120
160
200
240
320
400
520
640
e
90
120
150
180
240
300
390
480
a
100
100
100
100
100
100
100
100
Cotes des différents canaux (en mm)
b
50
50
50
50
50
75
75
100
W largeur de dégagement béton à
prévoir
X longueur de dégagement béton
à prévoir
Y profondeur du décrochement
béton à prévoir
Z hauteur mini de dégagement
béton à prévoir
c
200
150
175
175
190
180
290
224
d
16
16
16
16
16
16
16
16
f
16
16
16
16
16
16
16
16
L
1250
1600
1950
2300
3000
2700
3355
4170
H
300
400
450
450
670
870
1020
1320
N
2
3
3
3
4
5
4
6
7
Annexe : Plans d’encombrement des canaux Venturi associés à
des canaux d’amenée.
8
9
10
11
12
13
14
15
16
Caractéristiques
techniques
Type :
QV 302...316
Exécutions :
standard (NV)
version raccourcie (NVR)
flancs latéraux
Gamme de débit :
0,5 I/s à 1500 I/s
Coefficient de striction :
0,4 (autre striction sur demande)
Matériaux :
polypropylène PP/DWU mécanosoudé
(autres matériaux sur demande)
Coefficient de dilatation :
1,8 x 10-4 /°C
Gamme de température :
du produit
0... +40° C (température > 40° C, consulter E+H)
Options :
- canaux d’amenée et de dégagement
- canal d’amenée avec puits de mesure
- support de sonde guide d’onde
Sous réserve de toute modification
17
}
réalisées en PPH
mécanosoudé
(autres matériaux
sur demande)
France
Canada
Belgique
Luxembourg
Suisse
Endress+Hauser SA
13 rue Carli
B-1140 Bruxelles
Tél. (02) 248 06 00
Téléfax (02) 248 05 53
Endress+Hauser AG
Sternenhofstrasse 21
CH-4153 Reinach /BL 1
Tél. (061) 715 62 22
Téléfax (061) 711 16 50
Siège et Usine
3 rue du Rhin
BP 150
68331 Huningue Cdx
Tél. 03 89 69 67 68
Téléfax 03 89 69 48 02
Agence de Paris
8 allée des Coquelicots
BP 69
94472 Boissy St Léger Cdx
Tél. 01 45 10 33 00
Téléfax 01 45 95 98 83
Agence du Sud-Est
30 rue du 35ème
Régiment d’Aviation
Case 91
69673 Bron Cdx
Tél. 04 72 15 52 15
Téléfax 04 72 37 25 01
Endress+Hauser
6800 Côte de Liesse
Suite 100
H4T 2A7
St Laurent, Québec
Tél. (514) 733-0254
Téléfax (514) 733-2924
Agence du Sud-Ouest
200 avenue du Médoc
33320 Eysines
Tél. 05 56 16 15 35
Téléfax 05 56 28 31 17
Agence du Nord
7 rue Christophe Colomb
59700 Marcq en Baroeul
Tél. 03 20 06 71 71
Téléfax 03 20 06 68 88
Agence de l’Est
3 rue du Rhin
BP 150
68331 Huningue Cdx
Tél. 03 89 69 67 38
Téléfax 03 89 67 90 74
Endress+Hauser
1440 Graham’s Lane
Unit 1
Burlington, Ontario
Tél. (416) 681-9292
Téléfax (416)681-9444
Endress Hauser
Le savoir-faire et l'expérience
TI 372D.01/14/fr/10.94
Imprimé en France
