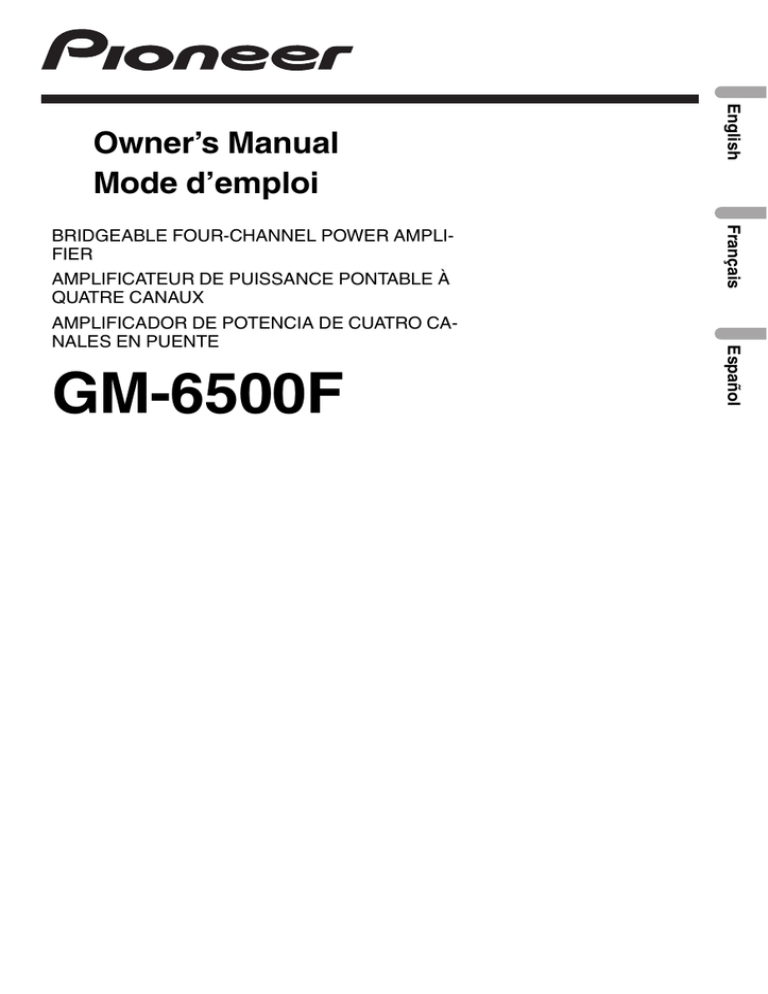

GM-6500F - Pioneer

AMPLIFICATEUR DE PUISSANCE PONTABLE À
QUATRE CANAUX
GM-6500F
Español
AMPLIFICADOR DE POTENCIA DE CUATRO CANALES EN PUENTE
Français
BRIDGEABLE FOUR-CHANNEL POWER AMPLIFIER
English
Owner’s Manual
Mode d’emploi
Section
01
Before you start
Thank you for purchasing
this PIONEER product.
To ensure proper use, please read through this
manual before using this product. It is especially important that you read and observe
WARNINGs and CAUTIONs in this manual.
Please keep the manual in a safe and accessible
place for future reference.
Information to User
Alteration or modifications carried out without
appropriate authorization may invalidate the
user’s right to operate the equipment.
Visit our website
Visit us at the following site:
http://www.pioneerelectronics.com
in Canada
http://www.pioneerelectronics.ca
1 Register your product. We will keep the details
of your purchase on file to help you refer to
this information in the event of an insurance
claim such as loss or theft.
2 Receive updates on the latest products and
technologies.
3 Download owner’s manuals, order product
catalogues, research new products, and
much more.
The Safety of Your Ears is in
Your Hands
After-sales service for
Pioneer products
Please contact the dealer or distributor from
where you purchased this unit for after-sales
service (including warranty conditions) or any
other information. In case the necessary information is not available, please contact the
companies listed below:
Please do not ship your unit to the companies
at the addresses listed below for repair without
advance contact.
U.S.A.
Pioneer Electronics (USA) Inc.
CUSTOMER SUPPORT DIVISION
P.O. Box 1760
Long Beach, CA 90801-1760
800-421-1404
CANADA
Pioneer Electronics of Canada, Inc.
CUSTOMER SATISFACTION DEPARTMENT
340 Ferrier Street
Unit 2
Markham, Ontario L3R 2Z5, Canada
1-877-283-5901
905-479-4411
For warranty information please see the Limited Warranty sheet included with this unit.
2
En
Get the most out of your equipment by playing
it at a safe level—a level that lets the sound
come through clearly without annoying blaring or distortion and, most importantly, without affecting your sensitive hearing. Sound
can be deceiving. Over time, your hearing
“comfort level” adapts to higher volumes of
sound, so what sounds “normal” can actually
be loud and harmful to your hearing. Guard
against this by setting your equipment at a
safe level BEFORE your hearing adapts.
ESTABLISH A SAFE LEVEL:
! Set your volume control at a low setting.
! Slowly increase the sound until you can
hear it comfortably and clearly, without distortion.
! Once you have established a comfortable
sound level, set the dial and leave it there.
BE SURE TO OBSERVE THE FOLLOWING
GUIDELINES:
! Do not turn up the volume so high that you
can’t hear what’s around you.
! Use caution or temporarily discontinue use
in potentially hazardous situations.
! Do not use headphones while operating a
motorized vehicle; the use of headphones
may create a traffic hazard and is illegal in
many areas.
Section
Before you start
WARNING
! Handling the cord on this product or cords associated with accessories sold with the product may expose you to chemicals listed on
proposition 65 known to the State of California
and other governmental entities to cause cancer and birth defect or other reproductive
harm. Wash hands after handling.
! The use of a special red battery and ground
wire RD-223, available separately, is recommended. Connect the battery wire directly to
the car battery positive terminal + and the
ground wire to the car body.
! This unit is for vehicles with a 12 V battery and
negative grounding. Before installing in recreational vehicles, trucks or buses, check the
battery voltage.
! Always use a fuse of the rating prescribed.
The use of an improper fuse could result in
overheating and smoke, damage to the product and injury, including burns.
! Check the connections of the power supply
and speakers if the fuse of the separately sold
battery wire or the amplifier fuse blows. Determine and resolve the cause, then replace the
fuse with and identical equivalent.
! Do not allow this unit to come into contact
with liquids. Electrical shock could result.
Also, damage to this unit, smoke, and overheating could result from contact with liquids.
The surfaces of the amplifier and any attached
speakers may also heat up and cause minor
burns.
! In the event of any abnormality, the power
supply to the amplifier is cut off to prevent
equipment malfunction. If this occurs, switch
the system power off and check the power
supply and speaker connections. If you are unable to determine the cause, please contact
your dealer.
! Always disconnect the negative * terminal of
the battery beforehand to avoid the risk of
electric shock or short circuit during installation.
CAUTION
! Always keep the volume low enough to hear
outside sounds.
! Extended use of the car stereo while the engine is at rest or idling may exhaust the battery.
English
Before connecting/
installing the amplifier
01
About the Protection function
The Protection function will operate in the conditions outlined below. If the Protection function is
turned on, the power indicator will turn off, and
the amplifier will shut down.
! If the speaker output terminal and speaker
wire is short-circuited.
! If the temperature inside the amplifier gets too
high.
! If a DC voltage is applied to the speaker output terminal.
Important (Serial number)
The serial number is located on the bottom of
this unit. For your own security and convenience,
be sure to record this number on the enclosed
warranty card.
En
3
Section
02
Setting the unit
What’s what
Front side
Rear side
To adjust the switch, use a flathead screwdriver if needed.
1 LPF (low-pass filter)/HPF (high-pass filter) select switch
Switch the settings based on the connected
speaker.
! When the Subwoofer is connected:
Select LPF. This eliminates high range
frequency and outputs low range frequency.
! When the full range speaker is connected:
Select HPF or OFF. HPF eliminates low
range frequency and output high range
frequency. OFF outputs the entire frequency range.
2 GAIN (gain) control
Adjusting gain controls CHANNEL A (channel A) and CHANNEL B (channel B) helps
align the car stereo output to the Pioneer
amplifier. Default setting is the NORMAL
position.
If output remains low, even when the car
stereo volume is turned up, turn controls to
lower level. If distortion occurs when the car
stereo volume is turned up, turn these controls to higher level.
! If using only one input plug, set the gain
controls for speaker outputs A and B to
the same position.
4
En
! For use with an RCA equipped car stereo
(standard output of 500 mV), set to the
NORMAL position. For use with an RCA
equipped Pioneer car stereo, with max.
output of 4 V or more, adjust level to
match that of the car stereo output.
3 INPUT SELECT (input select) switch
Select 2CH for two-channel input and 4CH
for four–channel input.
! You can select input select only for connections when using the RCA input jack.
For connections when using the speaker
input wire, 4CH will be used automatically no matter which switch setting is
selected.
4 FREQ (cut off frequency) control
Cut off frequency selectable from 40 Hz to
500 Hz if the LPF/HPF select switch is set to
LPF or HPF.
! You can select cut off frequency only for
CHANNEL B.
5 Power indicator
The power indicator lights up to indicate
power ON.
Setting gain properly
! Protective function included to prevent
malfunction of the unit and/or speakers
due to excessive output, improper use or
improper connection.
! When outputting high volume sound etc.,
this function cuts off the output for a few
seconds as a normal function, but output
is restored when the volume of the head
unit is turned down.
! A cut in sound output may indicate improper setting of the gain control. To ensure
continuous sound output with the head
unit at a high volume, set amplifier gain
control to a level appropriate for the preout
maximum output level of the head unit, so
that volume can remain unchanged and to
control excess output.
Section
Setting the unit
02
English
! Despite correct volume and gain settings,
the unit sound still cuts out periodically. In
such cases, please contact the nearest
authorized Pioneer Service Station.
Gain control of this unit
Preout level: 2 V
(Standard: 500 mV)
Above illustration shows NORMAL gain setting.
Relationship between amplifier gain
and head unit output power
If amplifier gain is raised improperly, this will
simply increase distortion, with little increase
in power.
Signal waveform when outputting at
high volume using amplifier gain
control
Signal waveform distorted with high output, if
you raise the gain of the amplifier the power
changes only slightly.
En
5
Section
03
Connecting the units
Connection diagram
9
a
b
c
d
e
f
Please see the following section for speaker
connection instructions. Refer to Connections
when using the speaker input wire on page 9.
Speaker output terminals
Please see the following section for speaker
connection instructions. Refer to Connections
when using the speaker input wire on page 9.
System remote control wire (sold separately)
Connect male terminal of this wire to the system remote control terminal of the car stereo.
The female terminal can be connected to the
auto-antenna relay control terminal. If the car
stereo lacks a system remote control terminal,
connect the male terminal to the power terminal via the ignition switch.
Fuse (25 A) × 2
Fuse (30 A) × 2
Grommet
Rear side
Front side
Note
INPUT SELECT (input select) switch must be set.
For details, see Setting the unit on page 4.
1 Special red battery wire
RD-223 (sold separately)
After completing all other amplifier connections, finally connect the battery wire terminal
of the amplifier to the positive (+) battery
terminal.
2 Ground wire (Black)
RD-223 (sold separately)
Connect to metal body or chassis.
3 Car stereo with RCA output jacks (sold separately)
4 External output
If only one input plug is used, do not connect
anything to RCA input jack B.
5 Connecting wire with RCA pin plugs (sold separately)
6 RCA input jack A
7 RCA input jack B
8 Speaker input terminal (use a connector included)
6
En
Before connecting the
amplifier
WARNING
! Secure the wiring with cable clamps or adhesive tape. To protect the wiring, wrap sections
in contact with metal parts in adhesive tape.
! Never cut the insulation of the power supply
to feed power to other equipment. Current capacity of the wire is limited.
CAUTION
! Never shorten any wires, the protection circuit
may malfunction.
! Never ground speaker wire directly or band together multiple speakers’ negative (*) lead
wires.
Section
About bridged mode
About suitable
specification of speaker
Ensure speakers conform to the following
standards, otherwise there is a risk of fire,
smoke or damage. Speaker impedance is 2 W
to 8 W, or 4 W to 8 W for two-channel and other
bridge connections.
English
! If the system remote control wire of the amplifier is connected to the power terminal via the
ignition switch (12 V DC), the amplifier will remain on with the ignition whether the car
stereo is on or off, which may exhaust battery
if the engine is at rest or idling.
! Install and route the separately sold battery
wire as far as possible from the speaker wires.
Install and route the separately sold battery
wire, ground wire, speaker wires and the amplifier as far away as possible from the antenna, antenna cable and tuner.
03
Subwoofer
Speaker channel
Power
Four-channel output
Nominal input:
Min. 60 W
Two-channel output
Nominal input:
Min. 180 W
Three-channel
Speaker output A
Nominal input:
Min. 60 W
Three-channel
Speaker output B
Nominal input:
Min. 180 W
Other than subwoofer
Speaker impedance is max. 4 W, please carefully
check. Improper connection to the amplifier may
result in malfunction or personal injury due to
burns from overheating.
For bridged mode for a two-channel amplifier,
with a 4 W load, either wire two 8 W speakers in
parallel, Left + and Right * (Diagram A) or use a
single 4 W speaker. For other amplifiers, please
follow the speaker output connection diagram for
bridging shown on rear: two 8 W speakers in parallel for a 4 W load or a single 4 W speaker per
channel.
For any further enquiries, contact your local
authorized Pioneer dealer or customer service.
Speaker channel
Power
Four-channel output
Max. input:
Min. 120 W
Two-channel output
Max. input:
Min. 360 W
Three-channel
Speaker output A
Max. input:
Min. 120 W
Three-channel
Speaker output B
Max. input:
Min. 360 W
Connecting the speakers
The speaker output mode can be four-channel,
three-channel (stereo and mono) or two-channel (stereo or mono). Connect the speaker
leads based on the mode and the figures
shown below.
En
7
Section
03
Four-channel output
Two-channel output (Stereo)
1
2
2
1
1
2
3
4
3
2
4
1 Speaker (Right)
2 Speaker (Left)
Right
Left
Speaker out A
Speaker out B
Two-channel output (Mono)
Three-channel output
1
2
3
1
1 Speaker (Mono)
4
1
2
3
4
8
Right
Left
Speaker out A
Speaker out B (Mono)
En
Connections when using
the RCA input jack
Connect the car stereo RCA output jack and
the RCA input jack of the amplifier.
Section
2 Connecting wire with RCA pin plugs (sold separately)
3 From car stereo (RCA output)
English
Four-channel / Three-channel output
! Slide INPUT SELECT (input select) switch
to 4CH position.
03
1 2
Connections when using
the speaker input wire
3
Connect the car stereo speaker output wires
to the amplifier using the supplied speaker
input wire.
! Do not connect both the RCA input and the
speaker input at the same time.
4
1 RCA input jack A
2 RCA input jack B
3 Connecting wires with RCA plugs (sold separately)
4 From car stereo (RCA output)
If only one input plug is used, e.g. when the
car stereo has only one output (RCA output),
connect the plug to RCA input jack A rather
than B.
Two-channel output (Stereo) / (Mono)
! Slide INPUT SELECT (input select) switch
to 2CH position.
1
2
3
1 RCA input jack A
For two-channel output, connect the RCA
plugs to the RCA input jack A.
1
2
3
4
5
6
7
8
9
a
b
Car Stereo
Speaker output
White/black: CH A, Left *
White: CH A, Left +
Gray/black: CH A, Right *
Gray: CH A, Right +
Green/black: CH B, Left *
Green: CH B, Left +
Violet/black: CH B, Right *
Violet: CH B, Right +
Speaker input connector
To speaker input terminal of this unit.
Connecting the power
terminal
The use of a special red battery and ground
wire RD-223, available separately, is recommended. Connect the battery wire directly to
the car battery positive terminal + and the
ground wire to the car body.
En
9
Section
03
WARNING
If the battery wire is not securely fixed to the terminal using the terminal screws, there is a risk of
overheating, malfunction and injury, including
minor burns.
1 Lug (sold separately)
2 Battery wire
3 Ground wire
4 Connect the wires to the terminal.
Fix the wires securely with the terminal
screws.
1 Route battery wire from engine compartment to the vehicle interior.
After completing all other amplifier connections, finally connect the battery wire terminal
of the amplifier to the positive (+) battery
terminal.
1
2
3
4
5
Positive (+) terminal
Engine compartment
Vehicle interior
Fuse (30 A) × 2
Insert the O-ring rubber grommet into the
vehicle body.
6 Drill a 14 mm hole into the vehicle body.
1
2
3
4
5
6
7
System remote control terminal
Ground terminal
Power terminal
Terminal screws
Battery wire
Ground wire
System remote control wire
2 Twist the battery wire, ground wire
and system remote control wire.
Twist
3 Attach lugs to wire ends.
Use pliers, etc., to crimp lugs to wires.
Connecting the speaker
output terminals
1 Use wire cutters or a utility knife to
strip the end of the speaker wires to expose about 10 mm (3/8 in.) of wire and
then twist the wire.
Twist
10
En
Section
03
English
2 Attach lugs to wire ends.
Use pliers, etc., to crimp lugs to wires.
1 Lug (sold separately)
2 Speaker wire
3 Connect the speaker wires to the
speaker output terminals.
Fix the speaker wires securely with the terminal screws.
1 Terminal screws
2 Speaker wires
3 Speaker output terminals
En
11
Section
04
Installation
Before installing the amplifier
WARNING
! To ensure proper installation, use the supplied
parts in the manner specified. If any parts
other than those supplied are used, they may
damage internal parts of the amplifier, or become loose causing the amplifier to shut
down.
! Do not install in:
— Places where it could injure the driver or
passengers if the vehicle stops suddenly.
— Places where it may interfere with the driver, such as on the floor in front of the driver’s seat.
! Install tapping screws in such a way that the
screw tip does not touch any wire. This is important to prevent wires from being cut by vibration of the car, which can result in fire.
! Make sure that wires do not get caught in the
sliding mechanism of the seats or touch the
legs of a person in the vehicle as short-circuit
may result.
! When drilling to install the amplifier, always
confirm no parts are behind the panel and
protect all cables and important equipment (e.
g. fuel/brake lines, wiring) from damage.
! The optimal installation location differs depending on the car model. Secure the amplifier at a sufficiently rigid location.
! Firstly make temporary connections and
check to ensure the amplifier and system operate properly.
! After installing the amplifier, confirm that the
spare tire, jack and tools can be easily removed.
Example of installation on
the floor mat or chassis
1 Place the amplifier in the desired installation location.
Insert the supplied tapping screws (4 mm ×
18 mm) into the screw holes and push on the
screws with a screwdriver so they make an imprint where the installation holes are to be located.
2 Drill 2.5 mm (1/8 in.) diameter holes at
the imprints either on the carpet or directly
on the chassis.
3 Install the amplifier with the use of
supplied tapping screws (4 mm × 18 mm).
CAUTION
! To ensure proper heat dissipation of the amplifier, ensure the following during installation:
— Allow adequate space above the amplifier
for proper ventilation.
— Do not cover the amplifier with a floor mat
or carpet.
! Protection function may activate to protect the
amplifier against overheating due to installation in locations where sufficient heat cannot
be dissipated, continuous use under high-volume conditions, etc. In such cases, the amplifier shuts down until it has cooled to a
certain designated temperature.
! Avoid routing wires through hot areas, such
as near the heater outlet. Heat may damage
the insulation, resulting in a short-circuit
through the vehicle body.
12
En
1 Tapping-screws (4 mm × 18 mm)
2 Drill a 2.5 mm (1/8 in.) diameter hole
3 Floor mat or chassis
Appendix
Additional information
Power source ............................. 14.4 V DC (10.8 V to 15.1 V
allowable)
Grounding system ................... Negative type
Current consumption ............ 32 A (at continuous power,
4 W)
Average current drawn ......... 9 A (4 W for four channels)
15 A (4 W for two channels)
Fuse ................................................ 25 A × 2
Dimensions (W × H × D) ... 289 mm × 62 mm × 349
mm
(11-3/8 in. ×2-1/2 in. × 1 ft.
2 in.)
Weight .......................................... 3.3 kg (7.3 lbs)
(Leads for wiring not included)
Maximum power output ....... 760 W (190 W × 4)
Continuous power output ... 60 W × 4 (at 14.4 V, 4 W,
20 Hz to 20 kHz ≦ 1 % THD
+N)
180 W × 2 (at 14.4 V, 4 W
BRIDGE 1 kHz, ≦ 1 % THD
+N)
85 W × 4 (at 14.4 V, 2 W,
1 kHz, ≦ 1 % THD+N)
Load impedance ...................... 4 W (2 W to 8 W allowable)
Frequency response ............... 10 Hz to 70 kHz (+0 dB, –
3 dB)
Signal-to-noise ratio ............... 98 dB (IHF-A network)
Distortion ..................................... 0.05 % (10 W, 1 kHz)
Low pass filter:
(A ch)
Cut off frequency ........... 80 Hz
Cut off slope ..................... –12 dB/oct
(B ch)
Cut off frequency ........... 40 Hz to 500 Hz
High pass filter:
(A ch)
Cut off frequency ........... 80 Hz
(B ch)
Cut off frequency ........... 40 Hz to 500 Hz
Gain control:
RCA ...................................... 200 mV to 6.5 V
Speaker .............................. 0.8 V to 26 V
Maximum input level / impedance:
RCA ...................................... 6.5 V / 22 kW
Speaker .............................. 26 V / 22 kW
English
Specifications
CEA2006 Specifications
Power output ............................. 60 W RMS × 4 Channels (at
14.4 V, 4 W and ≦ 1 % THD
+N)
S/N ratio ....................................... 80 dBA (reference: 1 W into
4 W)
Notes
! Specifications and the design are subject to
modifications without notice.
! The average current drawn is nearly the maximum current drawn by this unit when an
audio signal is input. Use this value when
working out total current drawn by multiple
power amplifiers.
En
13
Section
01
Avant de commencer
Nous vous remercions d’avoir
acheté cet appareil PIONEER.
Pour garantir une utilisation correcte, lisez
bien ce mode d’emploi avant d’utiliser cet appareil. Il est particulièrement important que
vous lisiez et respectiez les indications ATTENTION et PRÉCAUTION de ce mode
d’emploi. Conservez-le dans un endroit sûr et
facilement accessible pour toute consultation
ultérieure.
Service après-vente des
produits Pioneer
Veuillez contacter le revendeur ou le distributeur auprès duquel vous avez acheté cet appareil pour le service après vente (y compris les
conditions de garantie) ou pour toute autre information. Dans le cas où les informations nécessaires ne sont pas disponibles, veuillez
contacter les sociétés indiquées ci-dessous :
N’expédiez pas l’appareil pour réparation à
l’une des adresses figurant ci-dessous sans
avoir pris contact au préalable.
États-Unis
P.O. Box 1760
800-421-1404
CANADA
Pioneer Électroniques du Canada, Inc.
Département de service aux consommateurs
340 Ferrier Street
Unit 2
Markham, Ontario L3R 2Z5, Canada
1-877-283-5901
905-479-4411
Pour connaître les conditions de garantie, reportez-vous au document Garantie limitée qui
accompagne cet appareil.
14
Fr
Visitez notre site Web
Rendez-nous visite sur le site suivant :
au Canada
1 Enregistrez votre produit. Nous conserverons
les détails de votre achat dans nos fichiers
pour vous aider à faire référence à ces informations pour une déclaration d’assurance en
cas de perte ou de vol.
2 Recevez les mises à jour sur les derniers produits et les technologies les plus récentes.
3 Téléchargez les modes d’emploi, commandez
les catalogues des produits, recherchez de
nouveaux produits, et bien plus.
La protection de votre ouïe
est entre vos mains
Pour assurer le rendement optimal de votre
matériel et – plus important encore – la protection de votre ouïe, réglez le volume à un niveau
raisonnable. Pour ne pas altérer votre sens de
la perception, le son doit être clair mais ne
produire aucun vacarme et être exempt de
toute distorsion. Votre ouïe peut vous jouer
des tours. Avec le temps, votre système auditif
peut en effet s’adapter à des volumes supérieurs, et ce qui vous semble un « niveau de
confort normal » pourrait au contraire être excessif et contribuer à endommager votre ouïe
de façon permanente. Le réglage de votre matériel à un volume sécuritaire AVANT que votre
ouïe s’adapte vous permettra de mieux vous
protéger.
CHOISISSEZ UN VOLUME SÉCURITAIRE :
! Réglez d’abord le volume à un niveau inférieur.
! Montez progressivement le volume jusqu’à
un niveau d’écoute confortable ; le son doit
être clair et exempt de distorsions.
! Une fois que le son est à un niveau confortable, ne touchez plus au bouton du volume.
Section
Avant de commencer
Avant de connecter/
d’installer l’amplificateur
ATTENTION
! L’utilisation d’un fil de terre RD-223 et d’un fil
de batterie rouge spécial, disponibles séparément, est recommandée. Connectez le fil de la
batterie directement sur la borne positive +
de la batterie du véhicule et le fil de terre sur
la carrosserie du véhicule.
! Cet appareil est utilisable sur des véhicules
équipés d’une batterie 12 V avec mise à la
masse du négatif. Vérifiez la tension de la batterie avant l’installation dans des véhicules de
caravaning, des camions ou des bus.
! Utilisez toujours un fusible correspondant aux
caractéristiques spécifiées. L’utilisation d’un
fusible incorrect peut entraîner une surchauffe et de la fumée, des dommages au niveau du produit et des blessures, incluant des
brûlures.
! Vérifiez les connexions de l’alimentation et
des haut-parleurs en cas de rupture du fusible
du fil de batterie vendu séparément ou de
l’amplificateur. Déterminez la cause et résolvez le problème, puis remplacez le fusible par
un fusible identique.
! Ne laissez pas cet appareil entrer en contact
avec des liquides. Cela pourrait provoquer une
électrocution. Tout contact avec des liquides
pourrait aussi provoquer des dommages, de
la fumée et une surchauffe de l’appareil.
Les surfaces de l’amplificateur et des hautparleurs connectés peuvent également chauffer et entraîner des brûlures mineures.
! En cas d’événement anormal, l’alimentation
de l’amplificateur est coupée de manière à éviter tout dysfonctionnement de l’équipement.
Dans ce cas, coupez l’alimentation du système et vérifiez les connexions de l’alimentation et des haut-parleurs. Si vous n’êtes pas
en mesure de déterminer la cause, veuillez
contacter votre revendeur.
! Déconnectez toujours la borne négative * de
la batterie préalablement, de manière à éviter
tout risque de choc électrique ou de court-circuit lors de l’installation.
Français
N’OUBLIEZ PAS DE RESPECTER LES
DIRECTIVES SUIVANTES :
! Lorsque vous montez le volume, assurezvous de pouvoir quand même entendre ce
qui se passe autour de vous.
! Faites très attention ou cessez temporairement l’utilisation dans les situations pouvant s’avérer dangereuses.
! N’utilisez pas des écouteurs ou un casque
d’écoute lorsque vous opérez un véhicule
motorisé ; une telle utilisation peut créer
des dangers sur la route et est illégale à de
nombreux endroits.
01
PRÉCAUTION
! Maintenez le niveau d’écoute à une valeur
telle que vous puissiez entendre les sons provenant de l’extérieur.
! L’utilisation prolongée du système stéréo du
véhicule lorsque le moteur est à l’arrêt ou au
ralenti peut épuiser la batterie.
Quelques mots sur la fonction de
protection
La fonction de protection fonctionnera selon les
conditions indiquées ci-dessous. Si la fonction de
protection est activée, l’indicateur de mise sous
tension s’éteint et l’amplificateur se met hors service.
! Si la borne de sortie des haut-parleurs et le fil
du haut-parleur sont en court-circuit.
! Si la température à l’intérieur de l’amplificateur est trop élevée.
! Si une tension CC est appliquée à la borne de
sortie des haut-parleurs.
Fr
15
Section
02
Réglage de l’appareil
Description de l’appareil
Face avant
Face arrière
Si nécessaire, utilisez un tournevis plat pour
régler le commutateur.
1 Commutateur de sélection LPF (filtre
passe-bas)/HPF (filtre passe-haut)
Basculez les réglages en fonction du hautparleur connecté.
! Lorsque le haut-parleur d’extrêmes graves est connecté :
Sélectionnez LPF. Cela supprime les fréquences élevées et émet à basse fréquence.
! Lorsque le haut-parleur pleine gamme
est connecté :
Sélectionnez HPF ou OFF. HPF supprime
les basses fréquences et émet à haute
fréquence. OFF émet la gamme de fréquences complète.
2 Commande GAIN (gain)
Le réglage des commandes de gain
CHANNEL A (canal A) et CHANNEL B
(canal B) aide à aligner la sortie stéréo du
véhicule sur l’amplificateur Pioneer. Le réglage par défaut est la position NORMAL.
Si la sortie reste faible alors que le volume
du système stéréo du véhicule a été augmenté, tournez les commandes vers un niveau plus faible. En cas de distorsion lors
de l’augmentation du volume du système
stéréo du véhicule, tournez les commandes
vers un niveau plus élevé.
16
Fr
! Si vous n’utilisez qu’une seule prise d’entrée, réglez les commandes de gain des
sorties de haut-parleurs A et B sur la
même position.
! Procédez au réglage sur la position
NORMAL pour l’utilisation avec un système stéréo de véhicule équipé d’une
sortie RCA (sortie standard de 500 mV).
Pour l’utilisation avec un système stéréo
de véhicule Pioneer équipé d’une sortie
RCA, dont la sortie maximale est de 4 V
ou plus, réglez le niveau en fonction de
celui de sortie du système stéréo du véhicule.
3 Commutateur INPUT SELECT (sélection
de l’entrée)
Sélectionnez 2CH pour l’entrée deux canaux
et 4CH pour l’entrée quatre canaux.
! Vous pouvez choisir la sélection de l’entrée uniquement pour les connexions
lors de l’utilisation du jack d’entrée RCA.
Pour les connexions lors de l’utilisation
du fil d’entrée des haut-parleurs, le réglage 4CH sera automatiquement utilisé
quel que soit le réglage du commutateur.
4 Commande FREQ (fréquence de coupure)
La fréquence de coupure pouvant être sélectionnée est de 40 Hz à 500 Hz si le commutateur de sélection LPF/HPF est réglé sur
LPF ou HPF.
! Vous pouvez sélectionner la fréquence
de coupure pour CHANNEL B.
5 Indicateur de mise sous tension
L’indicateur de mise sous tension s’allume
pour indiquer la mise sous tension.
Réglage correct du gain
! Fonction de protection incluse pour éviter
tout dysfonctionnement de l’appareil et/ou
des haut-parleurs lié à une sortie excessive
ou à une utilisation ou une connexion incorrecte.
Section
Réglage de l’appareil
tent sans que la puissance soit beaucoup plus
importante.
Forme de signal lors de l’émission à
volume élevé avec la commande de
gain de l’amplificateur
Français
! Lors de l’émission de sons à haut volume,
etc., cette fonction coupe l’émission pendant quelques secondes. L’émission est cependant rétablie une fois le volume de
l’appareil central baissé.
! Une coupure de la sortie son peut indiquer
un réglage incorrect de la commande de
gain. Afin de garantir une émission sonore
continue lorsque le volume de l’appareil
central est élevé, réglez la commande de
gain de l’amplificateur à un niveau adapté
au niveau de sortie maximal de la sortie
préamp de l’appareil central de manière à
ce que le volume ne nécessite aucune modification et à ce que les sorties excessives
soient contrôlées.
! Le son de l’appareil est régulièrement
coupé alors que les réglages du gain et du
volume sont corrects. Dans de tels cas,
veuillez contacter le Centre d’entretien
agréé par Pioneer le plus proche.
02
Forme de signal distordu avec sortie élevée, si
vous augmentez le gain de l’amplificateur, la
puissance n’est que légèrement modifiée.
Commande de gain de l’appareil
L’illustration ci-dessus représente le réglage
de gain NORMAL.
Relation entre le gain de
l’amplificateur et la puissance de
sortie de l’appareil central
Si le gain de l’amplificateur est augmenté de
manière incorrecte, les distorsions augmen-
Fr
17
Section
03
Connexion des appareils
Schéma de connexion
9
a
1 Fil de batterie rouge spécial
RD-223 (vendu séparément)
Une fois toutes les autres connexions de l’amplificateur effectuées, connectez la borne du
fil de batterie de l’amplificateur à la borne positive (+) de la batterie.
2 Fil de terre (noir)
RD-223 (vendu séparément)
À connecter au châssis ou à la carrosserie en
métal.
3 Système stéréo de véhicule avec jacks de sortie RCA (vendu séparément)
4 Sortie externe
Si une seule prise d’entrée est utilisée, ne
connectez rien au jack d’entrée RCA B.
5 Fil de connexion avec prises RCA (vendu séparément)
6 Jack d’entrée RCA A
7 Jack d’entrée RCA B
8 Borne d’entrée des haut-parleurs (utilisez un
connecteur fourni)
18
Fr
b
c
d
e
f
Veuillez vous reporter à la section suivante
pour les instructions de connexion des hautparleurs. Reportez-vous à la page 21, Connexions lors de l’utilisation du fil d’entrée des
haut-parleurs.
Bornes de sortie des haut-parleurs
Veuillez vous reporter à la section suivante
pour les instructions de connexion des hautparleurs. Reportez-vous à la page 21, Connexions lors de l’utilisation du fil d’entrée des
haut-parleurs.
Fil de la télécommande du système (vendu séparément)
Connectez la borne mâle du fil à la borne de
la télécommande du système stéréo du véhicule. La borne femelle peut être connectée à
la prise de commande du relais de l’antenne
motorisée. Si le système stéréo du véhicule ne
dispose pas d’une borne de télécommande,
connectez la borne mâle à la borne d’alimentation via le contact d’allumage.
Fusible (25 A) × 2
Fusible (30 A) × 2
Rondelle
Face arrière
Face avant
Remarque
Le commutateur INPUT SELECT (sélection de
l’entrée) doit être réglé. Pour plus de détails, reportez-vous à la page 16, Réglage de l’appareil.
Avant de connecter
l’amplificateur
ATTENTION
! Fixez le câblage avec des serre-fils ou de la
bande adhésive. Pour protéger le câblage, enroulez les sections en contact avec des pièces
en métal dans du ruban adhésif.
! Ne découpez jamais l’isolation de l’alimentation pour alimenter d’autres équipements. La
capacité en courant du fil est limitée.
Section
PRÉCAUTION
(schéma A) ou utilisez un haut-parleur de 4 W.
Pour les autres amplificateurs, veuillez respecter
le schéma de connexion des sorties de haut-parleurs pour le pontage indiqué à l’arrière : deux
haut-parleurs de 8 W en parallèle pour une charge
de 4 W ou un seul haut-parleur de 4 W par canal.
Pour toute autre requête, veuillez contacter le service clientèle ou votre revendeur Pioneer agréé
local.
Français
! Ne raccourcissez jamais aucun fil, faute de
quoi le circuit de protection risque de fonctionner de manière incorrecte.
! Ne mettez jamais le fil du haut-parleur directement à la terre et ne regroupez jamais les fils
de sortie négatifs (*) de plusieurs haut-parleurs.
! Si le fil de la télécommande du système de
l’amplificateur est connecté à la borne d’alimentation via le contact d’allumage (12 V CC),
l’amplificateur reste sous tension que le système stéréo du véhicule soit allumé ou non,
ce qui peut épuiser la batterie lorsque le moteur est à l’arrêt ou au ralenti.
! Installez et positionnez le fil de batterie vendu
séparément aussi loin que possible des fils de
haut-parleurs.
Installez et positionnez le fil de batterie vendu
séparément, le fil de terre, les fils de haut-parleurs et l’amplificateur aussi loin que possible
de l’antenne, du câble d’antenne et du
syntoniseur.
03
À propos de la spécification
adaptée des haut-parleurs
Vérifiez que les haut-parleurs sont conformes
aux normes suivantes, faute de quoi ils présenteront un risque d’incendie, de fumée ou
de dommages. L’impédance des haut-parleurs
est de 2 W à 8 W ou de 4 W à 8 W pour les
connexions pontées deux canaux et autres.
Haut-parleur d’extrêmes graves
Canal du haut-parleur
Alimentation
Sortie quatre canaux
Entrée nominale :
60 W min.
Sortie deux canaux
Entrée nominale :
180 W min.
Sortie A du haut-parleur trois canaux
Entrée nominale :
60 W min.
Sortie B du haut-parleur trois canaux
Entrée nominale :
180 W min.
À propos du mode ponté
Haut-parleur autre que le haut-parleur
d’extrêmes graves
L’impédance des haut-parleurs est de 4 W maximum, veuillez vérifier soigneusement. Une
connexion incorrecte de l’amplificateur peut entraîner des anomalies de fonctionnement ou des
blessures liées aux brûlures occasionnées par la
surchauffe.
Pour le mode ponté d’un amplificateur deux canaux avec une charge de 4 W, câblez deux hautparleurs de 8 W en parallèle, + gauche et * droit
Canal du haut-parleur
Alimentation
Entrée max. :
120 W min.
Sortie deux canaux
Entrée max. :
360 W min.
Sortie A du haut-parleur trois canaux
Entrée max. :
120 W min.
Sortie B du haut-parleur trois canaux
Entrée max. :
360 W min.
Fr
19
Section
03
Sortie trois canaux
1
Connexion des haut-parleurs
2
Le mode de sortie des haut-parleurs peut être
quatre canaux, trois canaux (stéréo et mono)
ou deux canaux (stéréo ou mono). Connectez
les fils des haut-parleurs en fonction du mode
et des illustrations ci-dessous.
3
1
2
3
4
1
2
3
4
Droite
Gauche
Sortie A du haut-parleur
Sortie B du haut-parleur (mono)
Sortie deux canaux (stéréo)
2
1
1
2
3
4
4
Droite
Gauche
Sortie A du haut-parleur
Sortie B du haut-parleur
2
1 Haut-parleur (droit)
2 Haut-parleur (gauche)
20
Fr
Section
03
1
Français
2 Jack d’entrée RCA B
3 Fils de connexion avec prises RCA (vendus séparément)
4 Depuis le système stéréo du véhicule (sortie
RCA)
Si une seule prise d’entrée est utilisée
(lorsque le système stéréo du véhicule ne dispose que d’une seule sortie (sortie RCA), par
exemple), connectez la prise sur le jack d’entrée RCA A (plutôt que sur le jack d’entrée
RCA B).
Sortie deux canaux (mono)
Sortie deux canaux (stéréo)/(mono)
! Faites glisser le commutateur
INPUT SELECT (sélection de l’entrée) en
position 2CH.
1
1 Haut-parleur (mono)
Connexions lors de
l’utilisation du jack
d’entrée RCA
Connectez le jack de sortie RCA du système
stéréo du véhicule et le jack d’entrée RCA de
l’amplificateur.
Sortie quatre/trois canaux
! Faites glisser le commutateur
INPUT SELECT (sélection de l’entrée) en
position 4CH.
1 2
3
4
2
3
Pour la sortie deux canaux, connectez les prises RCA au jack d’entrée RCA A.
2 Fil de connexion avec prises RCA (vendu séparément)
3 Depuis le système stéréo du véhicule (sortie
RCA)
Connexions lors de
l’utilisation du fil d’entrée
des haut-parleurs
Connectez les fils de sortie des haut-parleurs
du système stéréo du véhicule à l’amplificateur à l’aide du fil d’entrée des haut-parleurs
fourni.
Fr
21
Section
03
! Ne connectez pas simultanément l’entrée
RCA et l’entrée des haut-parleurs.
1
2
3
4
5
6
7
8
9
a
b
Système stéréo du véhicule
Sortie des haut-parleurs
Blanc/noir : Canal A, * gauche
Blanc : Canal A, + gauche
Gris/noir : Canal A, * droite
Gris : Canal A, + droite
Vert/noir : Canal B, * gauche
Vert : Canal B, + gauche
Violet/noir : Canal B, * droite
Violet : Canal B, + droite
Connecteur d’entrée des haut-parleurs
Vers la borne d’entrée des haut-parleurs de
l’appareil.
Connexion de la borne
d’alimentation
L’utilisation d’un fil de terre RD-223 et d’un fil
de batterie rouge spécial, disponibles séparément, est recommandée. Connectez le fil de la
batterie directement sur la borne positive +
de la batterie du véhicule et le fil de terre sur
la carrosserie du véhicule.
1 Positionnez le fil de la batterie du
compartiment du moteur jusqu’à l’intérieur
du véhicule.
Une fois toutes les autres connexions de l’amplificateur effectuées, connectez la borne du
fil de batterie de l’amplificateur à la borne positive (+) de la batterie.
1
2
3
4
5
Borne positive (+)
Compartiment du moteur
Intérieur du véhicule
Fusible (30 A) × 2
Insérez la rondelle en caoutchouc du joint
torique dans la carrosserie du véhicule.
6 Percez un trou de 14 mm dans la carrosserie du véhicule.
2 Torsadez le fil de la batterie, le fil de
terre et le fil de la télécommande du système.
Torsadez
3 Fixez les cosses aux extrémités des fils.
Utilisez des pinces, etc. pour serrer les cosses
sur les fils.
ATTENTION
Si le fil de la batterie n’est pas fermement fixé à la
borne à l’aide des vis de la borne, des risques de
surchauffe, d’anomalie de fonctionnement et de
blessures, brûlures mineures incluses, existent.
1 Cosse (vendue séparément)
2 Fil de la batterie
22
Fr
Section
3 Fil de terre
4 Connectez les fils à la borne.
Fixez fermement les fils à l’aide des vis de la
borne.
03
2 Fixez les cosses aux extrémités des fils.
Utilisez des pinces, etc. pour serrer les cosses
sur les fils.
Français
1 Cosse (vendue séparément)
2 Fil du haut-parleur
3 Connectez les fils des haut-parleurs aux
bornes de sortie des haut-parleurs.
Fixez fermement les fils des haut-parleurs à
l’aide des vis de la borne.
1
2
3
4
5
6
7
Borne de la télécommande du système
Borne de masse
Borne d’alimentation
Vis de la borne
Fil de la batterie
Fil de terre
Fil de la télécommande du système
Connexion des bornes de
sortie des haut-parleurs
1 Vis de la borne
2 Fils des haut-parleurs
3 Bornes de sortie des haut-parleurs
1 Utilisez une pince coupante ou un couteau à lame rétractable pour dénuder l’extrémité des fils des haut-parleurs et
exposer environ 10 mm de fil, puis torsadez
le fil.
Torsadez
Fr
23
Section
04
Installation
Avant d’installer
l’amplificateur
ATTENTION
! Afin de garantir une installation correcte, utilisez les pièces fournies de la manière indiquée. Si vous utilisez des pièces autres que
celles fournies, celles-ci risquent d’endommager des pièces internes de l’amplificateur ou
peuvent se desserrer, ce qui entraînerait l’arrêt
de l’amplificateur.
! Ne procédez pas à l’installation dans :
— Des emplacements où l’appareil peut blesser le conducteur ou les passagers en cas
d’arrêt soudain du véhicule.
— Des emplacements où l’appareil peut
gêner le conducteur, tels que sur le sol devant le siège du conducteur.
! Installez les vis autotaraudeuses de telle manière que la pointe des vis n’entre en contact
avec aucun fil. Cela est important pour éviter
toute coupure des fils par les vibrations du véhicule, ce qui pourrait entraîner un incendie.
! Assurez-vous que les fils ne sont pas coincés
dans le mécanisme coulissant des sièges ou
ne touchent pas les jambes d’un passager,
car cela pourrait entraîner un court-circuit.
! Lorsque vous percez pour installer l’amplificateur, vérifiez toujours qu’il n’y a aucune pièce
derrière le panneau et que tous les câbles et
équipements importants (conduites de carburant/freinage, câblage, par exemple) sont protégés des dommages.
PRÉCAUTION
! Afin de garantir une dissipation de la chaleur
correcte au niveau de l’amplificateur, vérifiez
les points suivants lors de l’installation :
— Laissez suffisamment de place au-dessus
de l’amplificateur pour permettre une ventilation correcte.
— Ne couvrez pas l’amplificateur avec un
tapis de sol ou de la moquette.
! La fonction de protection peut s’activer afin de
protéger l’amplificateur contre une surchauffe
causée par une installation dans un emplace-
24
Fr
!
!
!
!
ment dans lequel la chaleur ne peut pas se
dissiper suffisamment, une utilisation continue à un volume élevé, etc. Le cas échéant,
l’amplificateur se met hors service jusqu’à ce
qu’il se soit refroidi et atteint une certaine
température.
Ne positionnez pas les fils dans des zones
chaudes, à proximité de la sortie du chauffage, par exemple. La chaleur peut endommager l’isolation, ce qui entraînerait un courtcircuit au niveau de la carrosserie du véhicule.
L’emplacement d’installation optimal varie en
fonction du modèle de véhicule. Fixez l’amplificateur à un emplacement suffisamment rigide.
Commencez par effectuer des connexions
temporaires, puis vérifiez que l’amplificateur
et le système fonctionnent correctement.
Une fois l’amplificateur installé, vérifiez que la
roue de secours, le cric et les outils peuvent
facilement être retirés.
Exemple d’installation sur
le tapis de sol ou le châssis
1 Placez l’amplificateur à l’emplacement
d’installation souhaité.
Insérez les vis autotaraudeuses fournies (4
mm × 18 mm) dans les trous pour vis et appuyez sur les vis à l’aide d’un tournevis de manière créer une empreinte de l’emplacement
des trous d’installation.
2 Percez des trous de 2,5 mm de diamètre
au niveau des empreintes, sur le sol ou directement sur le châssis.
Section
Installation
04
3 Installez l’amplificateur à l’aide des vis
autotaraudeuses fournies (4 mm × 18 mm).
Français
1 Vis autotaraudeuses (4 mm × 18 mm)
2 Percez un trou de 2,5 mm de diamètre.
3 Tapis de sol ou châssis
Fr
25
Annexe
Informations complémentaires
Caractéristiques techniques
Tension d’alimentation ......... 14,4 V CC (10,8 V à 15,1 V
acceptable)
Mise à la masse ....................... Pôle négatif
Consommation électrique
..................................................... 32 A (4 W en alimentation
en continu)
Courant extrait en moyenne
..................................................... 9 A (4 W pour quatre canaux)
15 A (4 W pour deux canaux)
Fusible .......................................... 25 A × 2
Dimensions (L × H × P) ...... 289 mm × 62 mm × 349
mm
Poids .............................................. 3,3 kg
(fils de câblage non inclus)
Puissance de sortie maximale
..................................................... 760 W (190 W × 4)
Puissance de sortie continue
..................................................... 60 W × 4 (à 14,4 V, 4 W,
20 Hz à 20 kHz ≦ 1 % THD
+N)
180 W × 2 (à 14,4 V, 4 W
PONTÉ 1 kHz, ≦ 1 % THD
+N)
85 W × 4 (à 14,4 V, 2 W,
1 kHz, ≦ 1 % THD+N)
Impédance de charge ........... 4 W (2 W à 8 W acceptable)
Réponse en fréquence .......... 10 Hz à 70 Hz (+0 dB, –3 dB)
Rapport signal/bruit ............... 98 dB (réseau IHF-A)
Distorsion .................................... 0,05 % (10 W, 1 kHz)
Filtre passe-bas :
(Canal A)
Fréquence de coupure
........................................... 80 Hz
Pente de coupure .......... –12 dB/octave
(Canal B)
........................................... 40 Hz à 500 Hz
Filtre passe-haut :
(Canal A)
........................................... 80 Hz
(Canal B)
........................................... 40 Hz à 500 Hz
Commande de gain :
RCA ...................................... 200 mV à 6,5 V
Haut-parleur ..................... 0,8 V à 26 V
26
Fr
Niveau d’entrée maximal/impédance :
RCA ...................................... 6,5 V/22 kW
Haut-parleur ..................... 26 V/22 kW
Caractéristiques CEA2006
Puissance de sortie ................ 60 W RMS × 4 canaux (à
14,4 V, 4 W et ≦ 1 % THD+N)
Rapport S/B ................................ 80 dBA (référence : 1 W sur
4 W)
Remarques
! Les caractéristiques et la présentation peuvent être modifiées sans avis préalable.
! Le courant extrait moyen correspond quasiment au courant maximal extrait par cet appareil lors de l’entrée d’un signal audio. Utilisez
cette valeur lors du calcul du courant total extrait par plusieurs amplificateurs.
Sección
Antes de comenzar
Gracias por haber adquirido
este producto PIONEER.
Lea con detenimiento este manual antes de
utilizar el producto por primera vez para que
pueda darle el mejor uso posible. Es muy importante que lea y cumpla con la información
que aparece bajo los mensajes de ADVERTENCIA y PRECAUCIÓN en este manual.
Una vez leído, guarde el manual en un lugar seguro y a mano para poder consultarlo en el
futuro.
Póngase en contacto con el concesionario o
distribuidor al que compró esta unidad para
obtener el servicio posventa (incluidas las condiciones de garantía) o cualquier otra información. En caso de que no esté disponible la
información necesaria, póngase en contacto
con las empresas enumeradas abajo.
No envíe su producto para su reparación a las
empresas cuyas direcciones se indican abajo
sin haberse puesto antes en contacto con
ellas.
EE.UU.
P.O. Box 1760
800-421-1404
CANADÁ
Pioneer Electronics of Canada, Inc.
CUSTOMER SATISFACTION DEPARTMENT
340 Ferrier Street
Unit 2
Markham, Ontario L3R 2Z5, Canadá
1-877-283-5901
905-479-4411
Para obtener información sobre la garantía,
véase la hoja de Garantía limitada adjunta a
este producto.
Visite nuestro sitio Web
Visítenos en la siguiente dirección:
en Canadá
1 Registre su producto. Los datos de su compra
permanecerán archivados para que pueda
consultar esta información en caso de reclamar a la compañía de seguros por pérdida o
robo.
2 Reciba informes actualizados sobre los últimos productos y tecnologías.
3 Descargue manuales de instrucciones, solicite catálogos de productos, busque nuevos
productos y disfrute de muchos beneficios
más.
Español
Servicio posventa para
productos Pioneer
01
Antes de conectar/instalar
el amplificador
ADVERTENCIA
! Se recomienda el uso del cable de batería rojo
especial y el de toma a tierra RD-223, disponibles por separado. Conecte el cable de la batería directamente al terminal positivo + y el
cable de toma a tierra a la carrocería del automóvil.
! Esta unidad es para vehículos con una batería
de 12 V y conexión a tierra negativa. Antes de
instalarla en una caravana, un camión o un
autobús, compruebe el voltaje de la batería.
! Utilice siempre un fusible de la corriente nominal indicada. El uso de un fusible inadecuado podría provocar sobrecalentamiento y
humo, daños personales y materiales, lesiones e incluso quemaduras.
Es
27
Sección
01
Antes de comenzar
! Compruebe las conexiones de la fuente de alimentación y los altavoces si se funde el fusible del cable de la batería vendido por
separado o el fusible del amplificador. Determine y solucione el problema y después reemplace el fusible por otro de características
idénticas.
! No permita que esta unidad entre en contacto
con líquidos, ya que puede producir una descarga eléctrica. Además, el contacto con líquidos puede causar daños en la unidad, humo y
recalentamiento.
Las superficies del amplificador y cualquier altavoz acoplado pueden calentarse y ocasionar
quemaduras.
! Ante cualquier anomalía, la fuente de alimentación del amplificador se desconecta para
evitar averías en el equipo. Si esto ocurre,
DESCONECTE el sistema y compruebe las conexiones de la fuente de alimentación y del altavoz. Si no consigue determinar el problema,
contacte con su distribuidor.
! Desconecte siempre primero el terminal negativo * de la batería para evitar riesgos de descarga eléctrica o un cortocircuito durante la
instalación.
PRECAUCIÓN
! Mantenga siempre el volumen lo suficientemente bajo como para poder escuchar los sonidos que provienen del exterior.
! El uso prolongado del estéreo del vehículo
mientras el motor permanece inactivo o en
marcha al ralentí puede agotar la batería.
Acerca de la función de protección
La función de protección funcionará en las condiciones que se indican a continuación. Si se activa
la función de protección, se desactivará el indicador de encendido y el amplificador se apagará.
! Si se encuentran cortocircuitados el terminal
de salida del altavoz y el cable del altavoz.
! Si sube demasiado la temperatura del interior
del amplificador.
! Si se aplica un voltaje CC al terminal de salida
del altavoz.
28
Es
Sección
Configuración de la unidad
Qué es cada cosa
Parte delantera
Parte trasera
1 Interruptor de selección de LPF (filtro
de paso bajo)/HPF (filtro de paso alto)
Cambia los ajustes según el altavoz conectado.
! Cuando el altavoz de subgraves esté conectado:
Seleccione LPF. Esta opción elimina las
frecuencias altas y reproduce las bajas.
! Cuando el altavoz de toda la gama esté
conectado:
Seleccione HPF o OFF. HPF elimina las
frecuencias bajas y reproduce las altas.
OFF reproduce la gama completa de frecuencias.
2 Control de GAIN (ganancia)
Mediante el ajuste de los controles de ganancia CHANNEL A (canal A) y
CHANNEL B (canal B) se puede regular la
salida de estéreo del vehículo al amplificador Pioneer. La posición predefinida es
NORMAL.
Si la salida sigue siendo baja, incluso al
subir el volumen del estéreo del vehículo,
posicione los controles en un nivel más
bajo. Si se escucha cierta distorsión al subir
el volumen del vehículo, posicione estos
controles en un nivel superior.
! Si sólo utiliza un conector de entrada,
configure los controles de ganancia en
las salidas del altavoz A y B en la misma
posición.
! Para el uso con un estéreo de vehículo
provisto de RCA (salida estándar de 500
mV), posiciónese en NORMAL. Para el
uso con un estéreo de vehículo Pioneer
provisto de RCA, con una salida máxima
de 4 V o superior, ajuste el nivel para que
coincida con la salida de estéreo del vehículo.
3 Interruptor de INPUT SELECT (selección
de entrada)
Seleccione 2CH para la entrada de dos canales y 4CH para la entrada de cuatro canales.
! Sólo es posible seleccionar la selección
de entrada cuando se utiliza la toma de
entrada RCA. Para las conexiones en las
que se utiliza el cable de entrada del altavoz, se utilizará 4CH de forma automática independientemente del ajuste del
selector que haya sido seleccionado.
Español
Para ajustar el interruptor, si es preciso utilice
un destornillador de cabeza plana.
02
4 Control FREQ (frecuencia de corte)
La frecuencia de corte que se puede seleccionar es de 40 Hz a 500 Hz si el conmutador de selección LPF/HPF está en LPF o
HPF.
! Se puede seleccionar la frecuencia de
corte sólo para CHANNEL B.
5 Indicador de encendido
El indicador de encendido se ilumina para
indicar que está activado (ON).
Configuración correcta de
la ganancia
! Función de protección incluida para evitar
posibles fallos en la unidad y/o altavoces
debido a una salida excesiva, al uso indebido o a una conexión inadecuada.
Es
29
Sección
02
Configuración de la unidad
! Al reproducir sonidos demasiado altos,
etc., esta función interrumpe la reproducción durante unos segundos como una
función normal, y retoma la reproducción
cuando se baja el volumen de la unidad
principal.
! Una interrupción en la salida del sonido
puede indicar un ajuste incorrecto del control de ganancia. Para garantizar una reproducción continua cuando el volumen de la
unidad es alto, configure el control de ganancia del amplificador en un nivel adecuado para el nivel de salida máxima del
preamplificador (pre-out), de manera que
el volumen permanezca sin cambios y le
permita controlar la salida excesiva.
! Una vez corregido el volumen y los ajustes
de ganancia, el sonido de la unidad aún se
interrumpe cada cierto tiempo. De presentarse esta situación, contacte con el servicio técnico oficial Pioneer más cercano a
su domicilio.
Control de ganancia de esta unidad
La imagen anterior muestra un ajuste de ganancia NORMAL.
Relación entre ganancia del
amplificador y corriente de salida de la
unidad principal
30
Es
Si la ganancia del amplificador se aumenta incorrectamente, sólo incrementará la distorsión, con un ligero aumento de la potencia.
Forma de onda de la señal en la
reproducción con el volumen alto
utilizando el control de ganancia del
amplificador
Forma de onda distorsionada con salida alta,
si se aumenta la ganancia del amplificador
sólo se modifica ligeramente la potencia.
Sección
Conexión de las unidades
03
Diagrama de conexión
9
a
1 Cable de batería rojo especial
RD-223 (se vende por separado)
Tras completar el resto de conexiones del amplificador, finalmente conecte el terminal del
cable de la batería del amplificador al terminal
positivo (+) de la batería.
2 Cable de puesta a tierra (negro)
RD-223 (se vende por separado)
Conecte a la carrocería metálica o chasis.
3 Estéreo del vehículo con tomas de salida RCA
(se venden por separado)
4 Salida externa
Si sólo se utiliza un conector de entrada, no
conecte nada a la toma de entrada RCA B.
5 Conexión de cable con conectores de terminal
RCA (se venden por separado)
6 Toma de entrada RCA A
7 Toma de entrada RCA B
8 Terminal de entrada de altavoces (utilice el conector adjunto)
Español
b
c
d
e
f
Consulte la siguiente sección para instrucciones sobre la conexión del altavoz. Consulte
Conexiones al utilizar el cable de entrada del altavoz en la página 34.
Terminales de salida del altavoz
Consulte la siguiente sección para instrucciones sobre la conexión del altavoz. Consulte
Conexiones al utilizar el cable de entrada del altavoz en la página 34.
Cable de control a distancia del sistema (se
vende por separado)
Conecte el terminal macho de este cable al
terminal del control a distancia del sistema en
el estéreo del vehículo. El terminal hembra se
puede conectar al terminal del control de relé
de la antena del automóvil. Si el estéreo del
vehículo no dispone de un terminal para el
control a distancia del sistema, conecte el terminal macho al terminal de potencia a través
de la llave de encendido.
Fusible (25 A) × 2
Fusible (30 A) × 2
Ojal
Parte trasera
Parte delantera
Nota
El interruptor de INPUT SELECT (selección de entrada) debe estar configurado. Para más información, consulte Configuración de la unidad en la
página 29.
Antes de conectar el
amplificador
ADVERTENCIA
! Asegure el cableado con pinzas para cables o
cinta adhesiva. Para proteger el cableado, envuelva con cinta adhesiva las partes que estén
en contacto con piezas metálicas.
! Nunca corte el aislamiento de la fuente de alimentación para suministrar energía otros
equipos. La capacidad de corriente del cable
es limitada.
Es
31
Sección
03
PRECAUCIÓN
! Nunca acorte ningún cable, ya que el circuito
de protección podría no funcionar correctamente.
! Nunca ponga directamente a tierra el cable
del altavoz ni junte varios cables conductores
negativos (*).
! Si el cable de control a distancia del sistema
del amplificador está conectado a un terminal
de potencia a través de la llave de encendido
(12 V de CC), el amplificador permanecerá activo tanto si el estéreo del vehículo está apagado como encendido, lo que puede agotar la
batería si el motor permanece inactivo o en
marcha al ralentí.
! Instale y pase el cable de la batería (adquirido
por separado) lo más lejos posible de los cables del altavoz.
Instale y pase el cable de la batería (adquirido
por separado), junto con el cable de puesta a
tierra, los cables del altavoz y el amplificador
lo más lejos posible de la antena, del cable de
la antena y del sintonizador.
Acerca del modo en puente
derecho * (diagrama A) o utilizar un único altavoz de 4 W. En el caso de otros amplificadores,
siga el diagrama de conexión de salida del altavoz para la unión en puente que se indica: dos altavoces de 8 W en paralelo para una carga de 4 W
o un único altavoz de 4 W por canal.
Para cualquier otra consulta, contacte con el distribuidor oficial de Pioneer o diríjase al servicio
de atención al cliente.
Acerca de una especificación
adecuada del altavoz
Asegúrese de que los altavoces cumplen con
los siguientes estándares; en caso contrario,
existe riesgo de incendio, humo y otros daños.
La impedancia del altavoz es de 2 W a 8 W, o
de 4 W a 8 W en las conexiones de dos canales
y otras en puente.
Altavoz de subgraves
Canal del altavoz
Potencia
Salida de cuatro canales
Entrada nominal:
Mín. 60 W
Salida de dos canales
Entrada nominal:
Mín. 180 W
Salida de altavoz A
de tres canales
Entrada nominal:
Mín. 60 W
Salida de altavoz B
de tres canales
Entrada nominal:
Mín. 180 W
Aparte del altavoz de subgraves
La impedancia máxima del altavoz es de 4 W; por
favor, compruébelo detenidamente. La conexión
incorrecta al amplificador puede resultar en un
funcionamiento defectuoso o causar lesiones debido a quemaduras por sobrecalentamiento.
El modo en puente en un amplificador de dos canales, con una carga de 4 W, permite disponer de
dos altavoces de 8 W en paralelo, izquierdo + y
32
Es
Canal del altavoz
Potencia
Entrada máx.:
Mín. 120 W
Salida de dos canales
Entrada máx.:
Mín. 360 W
Salida de altavoz A
de tres canales
Entrada máx.:
Mín. 120 W
Salida de altavoz B
de tres canales
Entrada máx.:
Mín. 360 W
Sección
Conexión de altavoces
03
Salida de tres canales
El modo de salida del altavoz puede ser de
cuatro, tres (estéreo y monoaural) o dos canales (estéreo o monoaural). Conecte los conectores del altavoz según el modo y las figuras
detalladas a continuación.
1
2
3
1
2
3
Español
4
1
2
3
4
2
1
1
2
3
4
4
Derecha
Izquierda
Salida de altavoz A
Salida de altavoz B (monoaural)
Salida de dos canales (estéreo)
Derecha
Izquierda
Salida de altavoz A
Salida de altavoz B
2
1 Altavoz (derecho)
2 Altavoz (izquierdo)
Es
33
Sección
03
Salida de dos canales (monoaural)
3 Conexión de los cables con conectores RCA
(se venden por separado)
4 Desde el estéreo del vehículo (salida RCA)
Si sólo se utiliza un conector de entrada, por
ejemplo, cuando el estéreo del vehículo sólo
tiene una salida (salida RCA), conecte el conector a la toma de entrada RCA A en vez de
B.
Salida de dos canales (estéreo) /
(monoaural)
! Deslice el interruptor INPUT SELECT (selector de entrada) a la posición 2CH.
1
1
1 Altavoz (monoaural)
Conexiones al utilizar una
toma de entrada RCA
Conecte la toma de salida RCA del estéreo del
vehículo y la toma de entrada RCA del amplificador.
Salida de cuatro canales / tres canales
! Deslice el interruptor INPUT SELECT (selector de entrada) a la posición 4CH.
1 2
2
3
Para la salida de dos canales, conecte los conectores RCA a la toma de entrada RCA A.
2 Conexión de cable con conectores de terminal
RCA (se venden por separado)
3 Desde el estéreo del vehículo (salida RCA)
Conexiones al utilizar el
cable de entrada del altavoz
3
4
2 Toma de entrada RCA B
34
Es
Conecte los cables de salida de los altavoces
del equipo estéreo del vehículo al amplificador
mediante el cable de entrada del altavoz suministrado.
! No conecte la entrada RCA ni la entrada
del altavoz al mismo tiempo.
Sección
03
1 Pase el cable de la batería desde el compartimento del motor hasta el interior del
vehículo.
Tras completar el resto de conexiones del amplificador, finalmente conecte el terminal del
cable de la batería del amplificador al terminal
positivo (+) de la batería.
Estéreo del vehículo
Salida del altavoz
Blanco/negro: Can. A, izquierdo *
Blanco: Can. A, izquierdo +
Gris/negro: Can. A, derecho *
Gris: Can. A, derecho +
Verde/negro: Can. B, izquierdo *
Verde: Can. B, izquierdo +
Violeta/negro: Can. B, derecho *
Violeta: Can. B, derecho +
Conector de entrada del altavoz
A terminal de entrada del altavoz de esta
unidad.
Conexión del terminal de
potencia
Se recomienda el uso del cable de batería rojo
especial y el de toma a tierra RD-223, disponibles por separado. Conecte el cable de la batería directamente al terminal positivo + y el
cable de toma a tierra a la carrocería del automóvil.
ADVERTENCIA
Si el cable de la batería no está correctamente fijado al terminal mediante los tornillos para terminales, existe cierto riesgo de sobrecalentamiento,
funcionamiento defectuoso y daños, incluyendo
pequeñas quemaduras.
1
2
3
4
5
Terminal positivo (+)
Compartimento del motor
Interior del vehículo
Fusible (30 A) × 2
Inserte el ojal elástico de la junta tórica en
la carrocería.
6 Perfore un agujero de 14 mm en el vehículo.
Español
1
2
3
4
5
6
7
8
9
a
b
2 Introduzca el cable de la batería, el de
puesta a tierra y el del control a distancia
del sistema.
Gírelos
3 Acople las lengüetas a los extremos del
cable.
Utilice alicates, etc. para fijar las lengüetas a
los cables.
1 Lengüeta (se vende por separado)
Es
35
Sección
03
2 Cable de batería
3 Cable de puesta a tierra
4 Conecte los cables al terminal.
Fije los cables firmemente utilizando los tornillos para terminales.
2 Acople las lengüetas a los extremos del
cable.
Utilice alicates, etc. para fijar las lengüetas a
los cables.
1 Lengüeta (se vende por separado)
2 Cable del altavoz
3 Conecte los cables del altavoz a los terminales de salida del altavoz.
Fije los cables del altavoz firmemente utilizando los tornillos para terminales.
1
2
3
4
5
6
7
Terminal de control a distancia del sistema
Terminal de puesta a tierra
Terminal de potencia
Tornillos para terminales
Cable de batería
Cable de puesta a tierra
Cable de control a distancia del sistema
Conexión de los terminales
de salida del altavoz
1 Utilice un cortaalambres o un cúter
para pelar los extremos de los cables de los
altavoces aproximadamente 10 mm
(3/8 pulg.) y trence el cable.
Gírelos
36
Es
1 Tornillos para terminales
2 Cables del altavoz
3 Terminales de salida del altavoz
Sección
Instalación
04
Antes de instalar el
amplificador
ADVERTENCIA
!
!
!
!
Español
! Para garantizar una instalación correcta, utilice las piezas facilitadas del modo indicado. El
uso de otras piezas diferentes a las facilitadas,
puede dañar las partes internas del amplificador o aflojarse haciendo que éste se apague.
! No instalar en:
— Lugares donde pueda lesionar al conductor o a los pasajeros en caso de detener el
vehículo de repente.
— Lugares donde pueda interferir con la conducción, como es la zona situada delante
del asiento del conductor.
! Coloque tornillos de rosca cortante de tal manera que el extremo del tornillo no toque ningún cable. Esto es muy importante para evitar
que los cables terminen cortándose por la vibración del vehículo, lo que podría ocasionar
un incendio.
! Asegúrese de que los cables no quedan atrapados en el mecanismo de deslizamiento de
los asientos o toquen las piernas de los pasajeros en un vehículo; lo que podría producir
un cortocircuito.
! Cuando realice un agujero para instalar el amplificador, asegúrese siempre de que no haya
ninguna pieza detrás del panel y proteja todos
los cables y equipos importantes (p. ej. líneas
de freno/combustible, cableado eléctrico)
para evitar daños.
continuamente con un volumen alto, etc. De
presentarse esta situación, el amplificador se
apaga hasta lograr enfriarse a una cierta temperatura designada.
Evite que los cables pasen a través de zonas
calientes, como las salidas del calentador. El
calor puede dañar el aislamiento, ocasionando un cortocircuito en el vehículo.
El lugar idóneo para la instalación difiere
según el modelo del vehículo. Fije el amplificador a un lugar lo suficientemente rígido.
En primer lugar, realice conexiones temporales y compruebe que el amplificador y el sistema funcionan correctamente.
Después de instalar el amplificador, confirme
que la rueda de repuesto, las tomas y demás
herramientas pueden retirarse fácilmente.
Ejemplo de instalación en
la alfombra o chasis
1 Coloque el amplificador en el lugar de
instalación deseado.
Inserte los tornillos de rosca cortante facilitados (4 x 18 mm) en los orificios correspondientes y apriételos con un destornillador de
manera que dejen una marca donde se vayan
a perforar los orificios de instalación.
2 Perfore orificios de 2,5 mm de diámetro
en el punto marcado, ya sea en la alfombra
o directamente en el chasis.
PRECAUCIÓN
! Para garantizar una disipación térmica adecuada del amplificador, asegúrese de lo siguiente durante la instalación:
— Deje suficiente espacio sobre el amplificador para que la ventilación sea adecuada.
— No cubra el amplificador con una alfombra
o moqueta.
! La función de protección puede activarse para
proteger al amplificador de un sobrecalentamiento por estar instalado en un lugar donde
el calor no puede disiparse bien, por utilizarlo
Es
37
Sección
04
Instalación
3 Instale el amplificador utilizando los
tornillos con rosca cortante facilitados (4
mm × 18 mm).
1 Tornillos de rosca cortante (4 mm × 18 mm)
2 Perfore un orificio de 2,5 mm de diámetro
3 Moqueta o chasis del automóvil
38
Es
Apéndice
Información adicional
Especificaciones
Fuente de alimentación ........ 14,4 V CC (10,8 V a 15,1 V
permisible)
Sistema de derivación a tierra
..................................................... Tipo negativo
Consumo actual ...................... 32 A (a potencia continua, 4
W)
Consumo de corriente promedio
..................................................... 9 A (4 W para cuatro canales)
15 A (4 W para dos canales)
Fusible .......................................... 25 A × 2
Dimensiones (An × Al × Pr)
..................................................... 289 mm × 62 mm × 349
mm
Especificaciones CEA2006
Potencia de salida ................... 60 W RMS × 4 canales (a
14,4 V, 4 W y ≦ 1 % THD+N)
Relación de señal a ruido .... 80 dBA (referencia: 1 W a
4 W)
Notas
! Las especificaciones y el diseño están sujetos
a modificaciones sin previo aviso.
! El consumo medio de corriente se aproxima
al consumo de corriente máximo de esta unidad cuando recibe una señal de audio. Utilice
este valor cuando tenga que trabajar con la
corriente total consumida por varios amplificadores de potencia.
Es
Español
Peso ............................................... 3,3 kg
(conectores para cableado
no incluidos)
Potencia de salida máxima
..................................................... 760 W (190 W × 4)
Potencia de salida continua
..................................................... 60 W × 4 (a 14,4 V, 4 W,
20 Hz a 20 kHz, ≦ 1 % THD
+N)
180 W × 2 (a 14,4 V, 4 W
PUENTE, 1 kHz, ≦ 1 % THD
+N)
85 W × 4 (a 14,4 V, 2 W,
1 kHz, ≦ 1 % THD+N)
Impedancia de carga ............. 4 W (2 W a 8 W permisible)
Respuesta de frecuencia ..... 10 Hz a 70 kHz (+0 dB, –
3 dB)
Relación de señal a ruido .... 98 dB (red IHF-A)
Distorsión .................................... 0,05 % (10 W, 1 kHz)
Filtro de paso bajo:
(Canal A)
Frecuencia de corte ...... 80 Hz
Pendiente de corte ........ –12 dB/oct
(Canal B)
Frecuencia de corte ...... 40 Hz a 500 Hz
Filtro de paso alto:
(Canal A)
Frecuencia de corte ...... 80 Hz
(Canal B)
Frecuencia de corte ...... 40 Hz a 500 Hz
Control de ganancia:
RCA ...................................... 200 mV a 6,5 V
Altavoz ................................ 0,8 V a 26 V
Nivel de entrada máximo / impedancia:
RCA ...................................... 6,5 V / 22 kW
Altavoz ................................ 26 V / 22 kW
39
PIONEER CORPORATION
1-1, Shin-ogura, Saiwai-ku, Kawasaki-shi,
Kanagawa 212-0031, JAPAN
PIONEER ELECTRONICS (USA) INC.
P.O. Box 1540, Long Beach, California 90801-1540, U.S.A.
TEL: (800) 421-1404
PIONEER EUROPE NV
Haven 1087, Keetberglaan 1, B-9120 Melsele, Belgium/Belgique
TEL: (0) 3/570.05.11
PIONEER ELECTRONICS ASIACENTRE PTE. LTD.
253 Alexandra Road, #04-01, Singapore 159936
TEL: 65-6472-7555
PIONEER ELECTRONICS AUSTRALIA PTY. LTD.
5 Arco Lane, Heatherton, Victoria, 3202 Australia
TEL: (03) 9586-6300
PIONEER ELECTRONICS OF CANADA, INC.
340 Ferrier Street, Unit 2, Markham, Ontario L3R 2Z5, Canada
TEL: 1-877-283-5901
TEL: 905-479-4411
PIONEER ELECTRONICS DE MEXICO, S.A. de C.V.
Blvd.Manuel Avila Camacho 138 10 piso
Col.Lomas de Chapultepec, Mexico, D.F. 11000
TEL: 55-9178-4270
先鋒股份有限公司
台北市內湖區瑞光路407號8樓
電話： (02) 2657-3588
先鋒電子（香港）有限公司
香港九龍尖沙咀海港城世界商業中心
9樓901-6室
電話： (0852) 2848-6488
ã 2011 PIONEER CORPORATION. All
rights reserved.
ã 2011 PIONEER CORPORATION. Tous
droits de reproduction et de traduction
réservés.
Printed in China
Imprimé en Chine
<KNAZX> <11C00000>
<5707000005510> UC

GM-6500F - Pioneer

Transcription

Documents pareils

assemblage du brassard lumineux

Programme d`histoire (anno all`estero)

El Templo del Sol

¡Hola! - MJC de Teyran

Casillero del Diablo Reserva 2005

Du jamais vu !

DODGE RAM, DURANGO, DAKOTA 3.7/4.7 JEEP GRAND

ADAC Medikamentenmitnahme

ext parc torres del paine 2014
