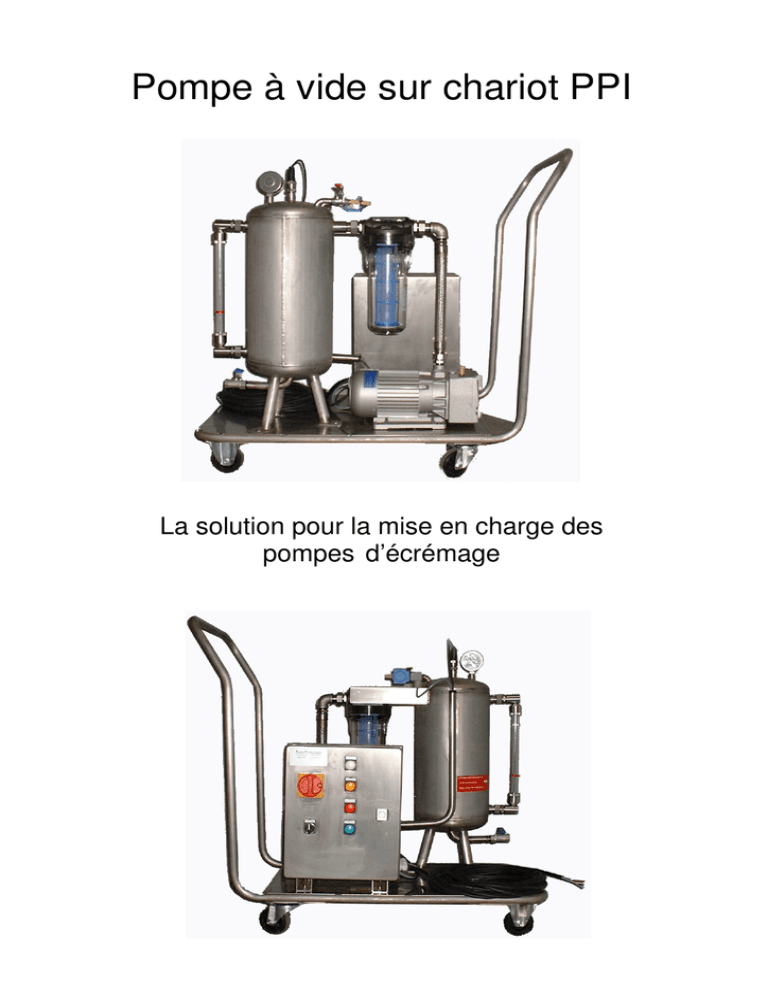

Pompe à vide sur chariot PPI

Pompe à vide sur chariot PPI
La solution pour la mise en charge des
pompes d’écrémage
Pompes Process Industrie
PPI
PPI
2 rue Victor Hugo 07400 Le Teil
Tel : 04 75 49 10 27 / Fax : 04 75 49 08 36
E-mail : [email protected]
Pompe à vide sur chariot
• Principe de fonctionnement.
P1
• Dénomination du matériel.
P2
• Mise en service.
P3
• Gestion des défauts.
P4
• Réglage interne au coffret
P5
• Instruction pompe à vide.
P6
• Coffret électrique.
P8
Principe de fonctionnement.
Ce système à pour but de mettre en charge la canalisation d’aspiration d’une pompe.
Principe de fonctionnement :
-
Une pompe tire au vide un réservoir lui-même relié à la canalisation d’aspiration d’une
pompe.
-
La canalisation en se vidant de son air se remplie d’eau.
-
Lorsque l’eau à atteint un niveau déterminé dans le réservoir, la pompe s’arrête et la
pression atmosphérique est rétablie.
Exemple d’application : dispositif d’écrémage pour piscine du réacteur nucléaire.
Pompe à vide PPI
Ballon purgeur
Aspiration
Nénuphar
LOCAL POMPE
D’ECREMAGE
PISCINE REACTEUR
Page 1
Dénomination du matériel.
Un réservoir
Une électrovanne
Matériaux
Acier Inox
Marque
Danfoss
Diamètre
219 mm
Type
EV 210 B
Hauteur
500 mm
Référence
032V3656
Volume
18 litres
Hauteur total
(sans sonde)
650 mm
Un réservoir filtre
Type
Clear Housin
Dénomination
3 G ≠ 10 ST ¾″
Vacuomètre
Un chariot en acier inox
Visualisation niveau eau
du réservoir
Un coffret électrique
Aspiration pour
raccordement sur
canalisation
Un moteur monophasé
220 V AC 50Hz
Une pompe à vide ( voir doc matériel )
Puissance
0.3 kW
Marque
BECKER
Courant
2.8 A
Type
U3.6 5A
Vitesse
1400 tr/min
Débit Air
6.5 m³/h
Poids total
14 Kg
Vide
3 mb
Niveau sonore
48 dB
Lubrification
Shell Corena V
Page 2
Mise en service.
-
S’assurer du niveau correct d’huile dans la pompe à vide.
(l’indicateur se trouve sur la partie avant de la pompe coté poignée chariot)
-
Vérifier que le réservoir filtre est exempt de tout liquide (eau ou huile), dans le cas
contraire se reporter au chapitre défaut.
-
Vérifier que la vanne ¼″ est en position fermée (sur la partie supérieure de la cuve
inox)
-
Relier l’entrée de la cuve (partie basse) à la canalisation d’aspiration de votre système.
-
Ouvrir la vanne ½″ de la cuve.
-
Mettre le système sous tension. Le voyant présence tension s’allume.
-
Tourner le bouton « Manu-Arret-Auto ».
-
En position « Manu » (non maintenu) :
La pompe démarre sans condition.
-
En position « Auto » :
Si le voyant orange présence d’eau est éteint la pompe démarre et
établit le vide jusqu’à ce que le niveau d’eau atteigne la sonde à
l’intérieur de la cuve.
A ce moment le voyant orange s’allume.
La pompe s’arrête.
L’électrovanne s’ouvre un bref instant pour rétablir la pression
atmosphérique dans la cuve.
Page 3
Gestion des défauts.
Gestion des défauts
Défauts
Causes
Remède
Voyant rouge allumé
défaut thermique du moteur
de la pompe
Vérifier l’ensemble
pompage.
Huile dans le réservoir filtre
Le clapet anti-retour de la
pompe n’a pas fonctionné
Vérifier l’ensemble
pompage.
La sonde n’a pas détecté le
niveau d’eau dans le
réservoir
Vérifier l’électronique de
contrôle.
Eau dans le réservoir filtre
La sonde a bien détecté l’eau
(voyant orange allumé).
Vérifier l’électrovanne et
L’électrovanne ne s’est pas l’électronique de commande.
ouverte en fin de cycle
Mauvaise fermeture de la
vanne ¼″ (partie supérieure
de la cuve).
Vérifier la fermeture de la
vanne ¼″ (partie supérieure
de la cuve).
Défaut pompage ou défaut
aspiration
Fermer la vanne ½″ (partie
inférieure de la cuve).
Si le vide s’établit vérifier
votre ensemble aspiration.
Si le vide ne s’établit pas
vérifier l’ensemble pompage
et réservoir filtre.
Le vide ne s’établit pas.
Page 4
Réglage interne au coffret.
Dans le coffret trois réglages sont possibles (uniquement par un personnel habilité).
1. Réglage du magnétothermique.
Il doit être réglé en fonction de la pompe à vide.
Dans le cas de la pompe Becker U3.6 la valeur de réglage est 2.8 A.
2. Réglage de la temporisation de la commande électrovanne.
1er commutateur :
1-10 secondes.
2ème commutateur :
6 secondes.
3ème commutateur :
fonction B.
3. Réglage de la sensibilité du liquide pompé et du fonctionnement du relais.
Commutateur en position « Down ».
Potentiomètre au maximum : 100KΩ.
Page 5
Instruction pompe à vide.
Instructions de sécurité
Veuillez respecter les instructions de prévention contre les accidents VBG 16 compresseurs,
en particulier les paragraphes IIIc "Mise en place" et IV "Fonctionnement", ainsi que VBG 4
"Installations électriques et moyens d'exploitation".
Toutes transformations ou modifications des pompes ne sont possibles qu'avec l'accord de
l'usine.
Domaine d'application
Les pompes sont utilisées pour générer du vide. Les données spécifiques sont valables jusqu'à
une altitude de 800 m au-dessus du niveau de la mer. Elle n'est pas appropriée pour le
refoulement de fluides toxiques ou inflammables.
Seul de l'air atmosphérique normal peut être utilisé pour le fonctionnement des pompes.
Transport et stockage
Stocker impérativement la pompe dans un endroit sec et protégé contre les projections d'eau.
Soulever et transporter la pompe en utilisant l'anneau de levage prévu à cet effet.
Mise en place
Nous recommandons de mettre la pompe en place de manière à ce que les travaux de
maintenance ultérieure puissent être facilement effectués.
L'espace libre par rapport aux parois voisines devra être d'au moins 10 cm, afin de ne pas
gêner le flux d'air de refroidissement.
La température ambiant ne doit pas dépasser 40°c.
Remplissage d'huile
Utiliser de l'huile à pompes à vide SHELL Corena V. Dévisser le bouchon obturateur de
remplissage d'huile OE et remplir jusqu'au maximum du verre-regard OG pour le modèle
U3.6.
Maintenance
Une maintenance régulière de votre pompe vous permet d'obtenir les meilleurs résultats de
travail. Les intervalles sont fonction de l'utilisation et des conditions ambiantes.
Avant le début des travaux de maintenance, mettre le moteur hors circuit et empêcher de
manière fiable un redémarrage non intentionnel.
Des filtres d'aspiration encrassés ou des éléments de déshuilage de l'air bouchés réduisent la
puissance de pompage.
Nettoyer le capot du ventilateur, la grille du ventilateur, les ailettes de refroidissement et les
surfaces de la pompe pour éviter les surchauffes.
Huile / Déshuilage
Page 6
Contrôler le niveau d'huile tous les jours, la pompe hors circuit. Le niveau d'huile ne doit pas
être au-dessous du milieu du verre-regard OG.
Vidange
Première vidange au bout de 100 heures de service
ensuite toutes les 500 à 1000 heures de service
au moins deux fois par an
ou en cas de trop grande absorption d'eau.
Purger l'huile usée par le bouchon fileté de décharge GA avec la pompe hors circuit et encore
chaude.
Contrôler l'élément de déshuilage de l'air FA au moment de la vidange et remplacer s'il est
bouché. Dévisser le couvercle DE et le disque de centrage DZ.
Contrôler le déshuileur grossier GA et le nettoyer s'il est encrassé. Dévisser le jonc SR et
dévisser en plus le couvercle du réservoir d'huile pour les modèles U3.25 et U3.40.
Page 7
Coffret électrique & circuit électrique.
Sectionneur
Voyant alimentation
Voyant présence eau
Voyant défaut
pompe
serrure
Auto / Arrêt / Manu
Voyant marche
pompe
