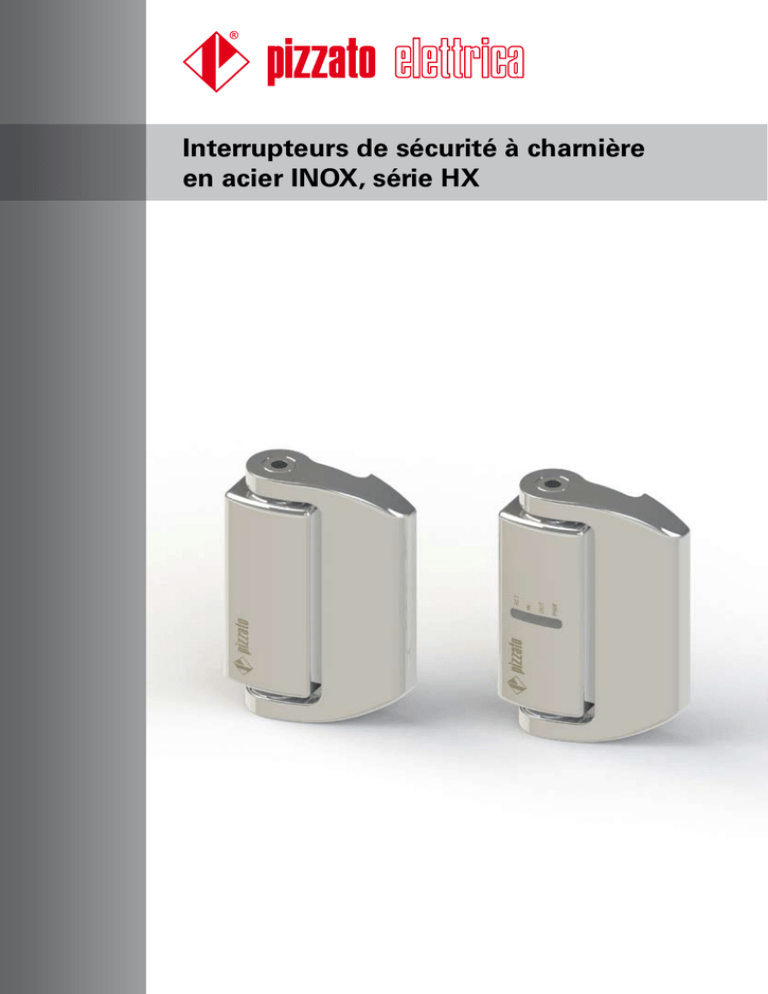

Interrupteurs de sécurité à charnière en acier INOX, série HX

Interrupteurs de sécurité à charnière
en acier INOX, série HX
Interrupteurs de sécurité a charnière, série HX
Champ d’application
Pizzato Elettrica agrandit sa propre gamme de produits en réalisant la nouvelle série d’interrupteurs de sécurité à charnière
série HX dans laquelle, sécurité et style se fondent en un unique produit.
L’interrupteur est complètement intégré dans la charnière mécanique, si bien qu’il est pratiquement invisible pour œil
inexercé. Cela, en plus d’être un avantage esthétique, garantit une meilleure sécurité, car l’interrupteur est difficilement
identifiable et par conséquent plus difficile à modifier. Le montage arrière sans vis et la ligne très soignée font que
l’interrupteur s’intègre parfaitement aussi avec les protecteurs de machines ayant un design à l’avant-garde.
Les interrupteurs de sécurité à charnière de la série HX en acier inox peuvent être utilisés dans des environnements aseptisés
qi demandent une attention particulière de propreté et d’hygiène. Ils sont donc appropriés aux diverses applications qui
vont du secteur alimentaire au secteur pharmaceutique en passant par le secteur chimique ou maritime.
Réglage du point d’intervention
Versions de l’angle base d’activation
Le point d’intervention des interrupteurs peut être réglé grâce à un simple tournevis cruciforme.
Le réglage du point de rupture permet l’éventuel étalonnage des protecteurs de dimensions importantes.
Après avoir réglé l’interrupteur, il est
toujours nécessaire de fermer le trou
grâce au bouchon de sécurité fourni.
Câble avec connecteur à l’arrière
Ils sont disponibles sur demande versions avec angle d’activation de l’interrupteur équivalent à un multiple de
15° (pour exemple 45° ou 90°). L’angle d’activation différent n’exclut pas
la possibilité d’ajustement précis du
point d’intervention par le biais de la
vis de réglage présente dans l’interrupteur. La variation de l’angle base
d’intervention n’altère pas l’excursion
mécanique maximum de l’interrupteur.
Angle d’ouverture jusqu’à 180°
La version avec câble à l’arrière et connecteur M12 offre à la fois esthétique et facilité de branchement. Cette solution permet à la fois de cacher le câblage et de
connecter ou déconnecter simplement de
l’intérieur de la machine.
Degré de protection IP67 et IP69K
Le design mécanique de l’interrupteur
en permet l’utilisation même sur
des protections ayant des angles
d’ouverture allant jusqu’à 180°.
Charnières complémentaires
Les interrupteurs de la série HX
de Pizzato Elettrica, outre avoir
un degré de protection IP67, ont
de plus obtenu le test prouvant
le degré de protection IP69K
selon les standards établis par
la norme DIN 40050.
Ils
sont
adaptés
pour
l’utilisation sur des machines
qui sont soumises à des lavages intenses aux jets d’eau chaude
à haute pression et température, dans toutes les situations ou
environnements où une attention particulière à la propreté et à
l’hygiène est demandée, par exemple dans le secteur alimentaire
ou pharmaceutique.
Matériaux
Pizzato Elettrica offre, avec cette nouvelle série en acier inox AISI316L, une
vaste gamme de dispositifs adaptés aux
lieux où des agents chimiques et corrosifs sont présents ou bien pour des
milieux aseptisés où une attention particulière à la propreté et à l’hygiène est
recommandée. La finition soignée des
surfaces permet d’utiliser ces dispositifs dans diverses applications qui vont du secteur alimentaire au secteur pharmaceutique ou encore dans le secteur chimique ou maritime.
1
Pour compléter l’installation,
divers types de charnières complémentaires sont disponibles,
à utiliser en fonction du poids
de la protection. Ces charnières
conservent le même esthétisme
et structure mécanique mais,
étant sans partie électrique, leur
coût est inférieur.
Le marquage laser
Pizzato Elettrica a introduit un nouveau
système de marquage laser pour les interrupteurs de sécurité à charnière série HX.
Grâce à ce nouveau système, qui exclut
l’utilisation de plaquettes, le marquage sur
le produit est indélébile. De plus, dans le
cas de machines soumises aux lavages
intensifs par jets d’eau à forte pression,
la possibilité que les plaquettes se décrochent du produit est évitée.
Interrupteurs de sécurité a charnière
Version avec contacts électroniques (PL e / SIL 3)
La structure interne redondante de l’interrupteur de sécurité à charnière série HX satisfait
les caractéristiques demandées par les normes
EN ISO 13489-1 et CEI 62061 en permettant
de classer l’interrupteur comme dispositif de
catégorie 4, PL e et SIL 3.
HX BEE1
HX BEE1
HX BEE1
Module de sécurité
La couverture de diagnose importante et le
Pizzato Elettrica
temps moyen de bon fonctionnement (MTTF)
série CS
élevé pour chaque canal permettent à l’interrupSIL 3 / PL e / Cat. 4
teur série HX de ne pas perdre sa fonction de sécurité même dans le cas où une seule anomalie se vérifierait.
C'est pour ces raisons que l’interrupteur peut être utilisé en série, en offrant ainsi le maintien du niveau de sécurité PL e, à condition qu'il soit
branché au module spécial qui contrôle son fonctionnement correct.
+ Vcc
IS1
IS2
IS1
O3
HX BEE1
OS1
OS2
IS1
IS2
OS1
OS2
IS1
IS2
OS2
HX B•••-•••
IS2
O3
OS1
OS2
IS1
IS2
O3
OS2
Module de sécurité programmable
Pizzato Elettrica série CS MP
PLC
Possibilité de branchement en série de plusieurs interrupteurs pour
simplifier le câblage du système de sécurité avec l'évaluation préalable
des sorties du dernier interrupteur de la chaîne par un module de
sécurité Pizzato Elettrica de la série CS MP qui permet de gérer soit la
partie de la sécurité soit celle de la signalisation.
Contacts en sortie des
modules de sécurité
Contacts
sécurisés
instantanés
CS AR-05••••
CS AR-06••••
CS AR-08••••
CS AT-0•••••
CS AT-1•••••
CS MP••••••
IS1
OS1
Possibilité de branchement en série de plusieurs interrupteurs
pour simplifier le câblage du système de sécurité avec l'évaluation
préalable des sorties du dernier interrupteur de la chaine par un
module de sécurité Pizzato Elettrica (tableau des modules de sécurité
compatibles).
Tout interrupteur HX est doté d'une sortie de signalisation qui est
activée quand la protection correspondante est fermée. Cette
information peut être gérée par un automate selon les besoins
spécifiques du système réalisé.
Modules de sécurité compatibles
OS2
HX BEE1
Module de sécurité
Pizzato Elettrica
série CS
Interrupteur
O3
OS1
HX BEE1
O3
HX BEE1
IS2
HX BEE1
O3
HX BEE1
OS1
+ Vcc
Contacts
sécurisés
retardés
Contacts de
signalisation
3NO
/
1NC
3NO
/
1NC
2NO
/
/
2NO
2NO
1NC
3NO
2NO
/
voir les caractéristiques de l'article
Schéma interne
4 LED indicatrices de l’état
Le schéma à côté représente
ACT
les 4 fonctions logiques qui
interagissent dedans le capteur. La fonction f0 est une
f2
fonction globale qui surveille
O3
l’alimentation du capteur et
IN
OUT
les tests internes auxquels il
est soumis cycliquement.
f1
f3
IS1
OS1
La fonction f1 a la tâche d'évaIS2
OS2
luer l'état des entrées du capf0
teur, tandis que la fonction f2
vérifie la présence de l'actionPWR
neur dans les domaines d’acA1
A2
tionnement du capteur.
La fonction f3 doit activer ou non les sorties de sécurité et vérifier
d'éventuels défauts ou courts-circuits sur les mêmes.
La fonction macro qui combine les fonctions susnommé active les
sorties de sécurité seulement en présence des entrées actives et de
l’actionneur dans la zone de sécurité.
La version avec contacts électriques de la
série HX est équipée de 4 LED qui permettent d’évaluer rapidement l’état du
dispositif. Chaque LED a une fonction
spécifique de signalisation qui permet
de voir immédiatement les éventuelles
erreurs de câblage, les interruptions du
circuit ou les pannes internes du dispositif. L’état de chaque fonction est affiché
par la LED correspondante (PWR, OUT,
IN, ACT) de façon à ce que l’opérateur
comprenne immédiatement la condition de l’interrupteur. L’on évite
ainsi les fastidieuses décodifications de séquences clignotantes pour
analyser les pannes spécifiques du système.
Interrupteurs de sécurité a charnière
2
Interrupteurs de sécurité a charnière, série HX
Diagramme de sélection
BLOCS DE
CONTACT
MÉCANIQUES
L22
H22
2NO+2NC
rupture
lente
rapprochés
2NO+2NC
rupture
lente
superposés
CÂBLES, CONNECTEURS ET
PARTIE MOBILE
xxN
0.2xM
Sortie câble de derrière
Câble (0,2 m) avec
connecteur M12 de derrière
BLOCS DE CONTACT ÉLECTRONIQUES
EE1
Bloc de contact
électronique
avec LED
CÂBLES, CONNECTEURS ET
PARTIE MOBILE
xxN
0.2xM
Sortie câble de derrière
Câble (0,2 m) avec
connecteur M12 de derrière
CHARNIÈRES COMPLÉMENTAIRES
HX CB
3
Interrupteurs de sécurité a charnière
Structure code
Attention! La composition d’un code ne implique pas sa faisabilité effective. Contactez notre service commercial
article
options
HX BL22-2PNGH15
Angle d’activation
Corps et partie mobile - dimensions
B
angle d’activation de 0° (standard)
126x76x31 mm
H15 angle d’activation de 15°
H30 angle d’activation de 30°
Blocs de contact
H45 angle d’activation de 45°
L22 2NO+2NC, rupture lente rapprochés
H60 angle d’activation de 60°
H22 2NO+2NC, rupture lente superposés
bloc de contact électronique avec LED
2 sorties sécurisées PNP
EE1
1 sortie de signalisation PNP
2 entrées sécuriséesPNP
H75 angle d’activation de 75°
H90 angle d’activation de 90°
Type de contacts
contacts en argent (standard)
Type de connexion
G
0.2 câble longueur 0,2 m
...
..................................
2
câble longueur 2 m (standard)
...
..................................
10
câble longueur 10 m
Autres longueurs sur demande.
contacts en argent dorés1 µm
Type de câble ou connecteur
N
M
câble PVC IEC 60332-1 noir (standard)
câble avec connecteur M12
Sens de sortie des connexions et de la partie mobile
P
sortie du câble arrière et partie mobile à droite
Q
sortie du câble arrière et partie mobile à gauche
HX CB
Charnières complémentaires
126x76x31 mm partie mobile à
CB
droite
126x76x31 mm partie mobile à
CD
gauche
Interrupteurs de sécurité a charnière
4
Interrupteurs de sécurité a charnière, série HX
Caractéristiques techniques
Boîtier
Boîtier métallique, poli, en acier inox AISI 316L
Versions avec câble intégré longueur 2 m, autres longueurs sur demande
Versions avec câble et connecteur mâle M12 à 8 pôles
Degré de protection: IP67 selon EN 60529
IP69K selon DIN 40050
Caractéristiques principales
• Boîtier en acier inox AISI 316L
• Degré de protection IP67 et IP69K
• Bloc de contact électronique avec LED
• Deux blocs de contact mécaniques à
ouverture positive
• Charnière complémentaire sans contacts
Conformes aux exigences requises par:
Directive Basse Tension 2006/95/CE
Directive Machines 2006/42/CE
Compatibilité Électromagnétique 2004/108/CE
Ouverture positive des contacts
conformément aux normes:
IEC 60947-5-1, EN 60947-5-1, VDE 0660-206.
Conformes aux normes:
IEC 60947-5-1, EN 60947-5-1, EN 60947-1,
IEC 60204-1, EN 60204-1, EN 1088, ISO 14119,
EN ISO 12100-1, EN ISO 12100-2, IEC 60529,
EN 60529, DIN 40050, IEC 61508-1,
IEC 61508-2, IEC 61508-3, EN ISO 13849-1,
EN ISO 13849-2, EN 62061 , EN 61326-1,
EN 61326-3-1, EN 61326-3-2
Marquage et marques de qualité:
Certification UL demandée
Certification TÜV demandée
Certification GOST: POCC IT.AB24.B04512
(Protéger les câbles des jets directs sous haute pression et haute température)
Générales
Pour des applications de sécurité jusqu’à SIL 3 /PL e
Paramètres de sécurité:
B10: 1.000.000
B10d: 5.000.000
B10/ B10d : 20%
Température ambiante:
Voir tableau page 6
Fréquence maximum de entraînement: 600 cycles de fonctionnement1/heure
Durée mécanique: 1 million de cycles de fonctionnement1
Vitesse maximum d’entraînement:
90°/s
­Vitesse minimum d’entraînement:
2°/s
Position de montage:
quelconque
Charge axiale maximale:
1500 N (donnée préliminaire)
Charge radiale maximale:
1000 N (donnée préliminaire)
Couple de serrage vis M6:
de 10 à 12 Nm
(1) Un cycle de fonctionnement équivaut à deux opérations, une de fermeture et une d’ouverture conformément
à la norme EN 60947-5-1.
Caractéristiques électriques (blocs de contact mécaniques L22 - H22)
Tension assignée de tenue aux chocs Uimp:
4 kV
Courant de court-circuit conditionnel:
1000 A selon EN 60947-5-1
Degré de pollution: 3
Caractéristiques électriques (Bloc de contact électronique avec EE1)
Tension nominale d’utilisation Ue:
24 Vdc -15%...+10%
Courant nominal d’utilisation Ie: 0,25 A
Courant minimum utilisé: 0,5 mA
Charge maximum commutable: 6W
Absorption à la tension Ue:
< 1W
Tension nominale de tenue aux impulsions Uimp: 1,5 kV
Fusible de protection interne que l’on peut restaurer: 0,75 A
Catégorie de surtension:
III
Entrées IS1/IS2
Tension nominale d’utilisation Ue:
24 Vdc
Courant nominal absorbé:
5 mA
Sorties sécurisées OS1/OS2
Tension nominale d’utilisation Ue: 24 Vdc
Type de sortie: PNP
Courant maximum pour sortie Ie: 0,25 A
Détection des courts-circuits: Oui
Protection contre les surcharges de courant: Oui
Durée des impulsions de désactivation sur les sorties sécurisées: < 300 us
Capacité admise entre une sortie et l’autre: < 200 nF
Capacité admise entre une sortie et la mise à la terre: < 200 nF
Sortie de signalisation O3
Tension nominale d’utilisation Ue: 24 Vdc
Type de sortie:
PNP
Courant maximum pour sortie Ie:
0,1 A
Détection des courts-circuits: Non
Protection contre les surcharges de courant: Oui
Quand ce n’est pas expressément indiqué dans ce chapitre, pour la bonne installation et une bonne utilisation de tous les articles,
voir les indications de la page 7/1 à la page 7/10 du Catalogue Général.
Important: Couper la tension du circuit avant de débrancher le connecteur de l’interrupteur. Le connecteur n’est pas adapté pour le
sectionnement des charges électriques.
Attention! Selon l’EN 60204-1 les versions avec connecteur M12 à 8 pôles peuvent être utilisées seulement dans circuits PELV.
5
Interrupteurs de sécurité a charnière
-25°C ... +80°C
-25°C ... +80°C
-5°C ... +80°C
-5°C ... +80°C
Câble d'installation mobile
/
/
Courant thermique Ith
3A
2A
Tension nominale
d’isolement Ui
250 Vac
Protection des courtscircuits (fusible)
3 A 500 V
type gG
30 Vac
36 Vdc
2 A 500V
type gG
24 V
2A
2A
125 V
0,4 A
/
250 V
0,3 A
/
Catégorie
d’utilisation
AC15
Catégorie
d’utilisation
DC13
Caractéristiques électriques
Câble d'installation
flexible
24 V
3A
2A
120 V
3A
/
250 V
3A
/
Câble type N
8x0,34 mm2
Connecteur M12 à 8
pôles
-25°C ... +70°C
-25°C ... +70°C
Câble d'installation
flexible
-5°C ... +70°C
-5°C ... +70°C
Câble d'installation fixe
Câble d'installation mobile
/
/
Courant thermique Ith
0,25 A
0,25 A
Tension nominale
d’isolement Ui
32 Vdc
32 Vdc
Protection des courtscircuits (fusible)
1A
1A
0,25 A
0,25 A
Catégorie
d’utilisation DC12
Connecteur M12 à 8
pôles
Température
ambiante
Câble d'installation fixe
Câble type N
9x0,34 mm2
Caractéristiques électriques (bloc de contact
électronique avec EE1)
Caractéristiques électriques
Température
ambiante
Caractéristiques électriques (blocs de contact
mécaniques L22 - H22)
24 V
Dessins cotés
29
9 6
26.5
Charnière complémentaire sans bloc de contact
9 6
29
26.5
9 6
M
6
6
M
6
M
M 66
M
126
99.4
88
50
Ø12
50
Ø 12
22
50
14
22
14
22
40
Blocs de contact
L22
H22
EE1
40
76
6.5
31.5
15.5
6.5
31.5
6.5
31.5
15.5
15.5
6
6
14
21.5
21.5
=
=
=
126
99.4
88
126
99.4
88
=
=
LA
26.5
=
29
superposés
= rupture lente
rapprochés
= électronique
PNP
M
M 66
Version avec câble arrière (0,2 mètres) et
connecteur M12
Version avec câble arrière (2 mètres)
LO = rupture lente
M
M 66
Type de contacts:
40
76
76
HX CB
LA
LO
Force minimum
0,3 Nm (0,65 Nm
)
0,3 Nm (0,65 Nm
)
Pour acheter un produit avec une partie mobile à gauche, modifier le sigle P avec le sigle Q dans les codes susmentionnés.
Exemple: HX BL22-2PN  HX BL22-2QN
Raccordements internes
Blocs de contact mécaniques L22 / H22
Version avec câble arrière ou connecteur M12
connexion
NC
NC
NO
NO
couleur câble
noir
noir-blanc
rouge
rouge -blanc
marron
bleu
violet
violet -blanc
jaune-vert
pin
1
2
3
4
5
6
7
8
1
2
6
3
/
Diagrammes courses
Blocs de contact
7
Group 1
4
5
8
Blocs de contact électroniques EE1
Version avec câble arrière ou connecteur M12
connexion
A1
IS1
A2
OS1
O3
IS2
OS2
non branché
couleur câble
marron
rouge
bleu
rouge/blanc
noir
violet
noir/blanc
violet/blanc
pin
1
2
3
4
5
6
7
8
1
2
6
3
4
Légende
A1-A2
IS1-IS2
OS1-OS2
O3
alimentation
entrées sécurisées
sorties sécurisées
sortie de signalisation
5
8
Accessoires
Toutes les mesures dans les diagrammes sont en degrés
Article
VF AC7032
Legend
Contact fermé /
Sorties OS1, OS2, O3 activées
Contact ouvert /
Sorties OS1, OS2,O3 non activées
Course d’ouverture positive
Le point d’intervention des contacts, indiqué
dans les diagrammes de la course, est réglable
de +/- 1°.
Interrupteurs de sécurité a charnière
7
Description
Bouchon de protection vis de
réglage
Le bouchon est fourni avec
toutes les charnières et doit
toujours être introduit après le
réglage du point de déclenchement.
En cas de perte ou d’endommagement, le bouchon peut
être commandé séparément.
6
Catalogue Général
Programme de
production
Cd-rom
Brochure ATEX
Web
www.pizzato.com
Passion for Quality
Pizzato Elettrica s.r.l. Via Torino, 1 - 36063 Marostica (VI) Italy
Phone +39.0424.470.930 - Fax +39.0424.470.955
E-mail: [email protected] - Web site: www.pizzato.com
© 2013 Copyright Pizzato Elettrica
Catalogue
Général LIFT
ZE FGL13A13-FRA
