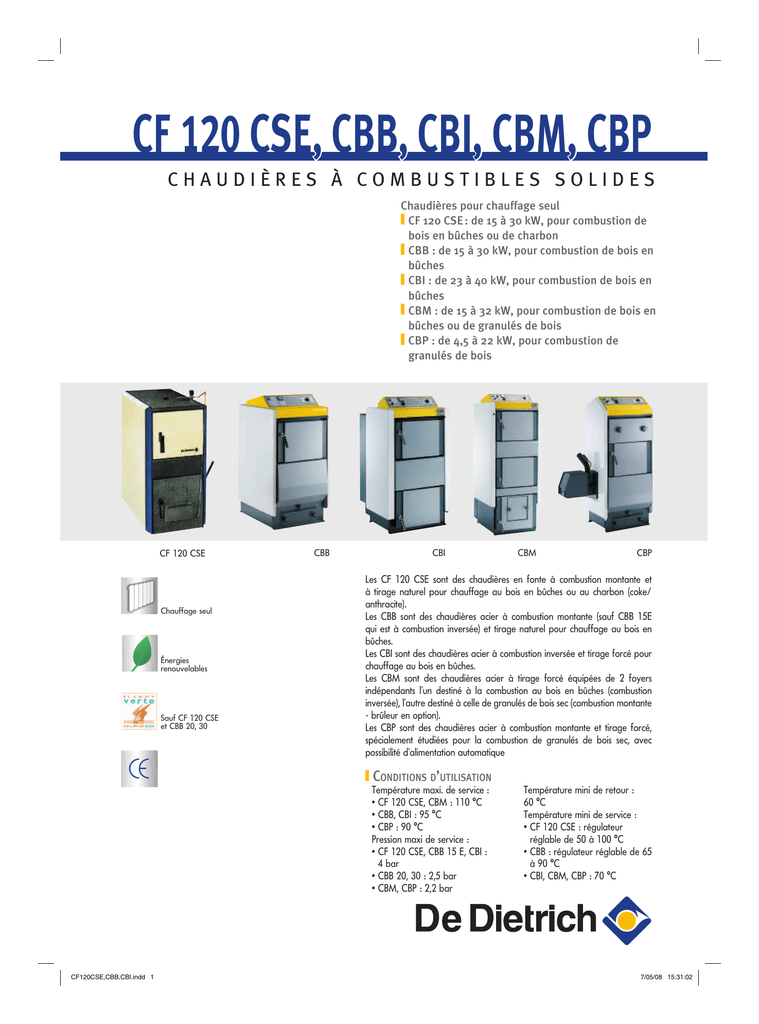

CF 120 CSE,, CBB,, CBI,, CBM,, CBP
CHAUDIÈRES À COMBUSTIBLES SOLIDES
Chaudières pour chauffage seul
CF 120 CSE : de 15 à 30 kW, pour combustion de
bois en bûches ou de charbon
CBB : de 15 à 30 kW, pour combustion de bois en
bûches
CBI : de 23 à 40 kW, pour combustion de bois en
bûches
CBM : de 15 à 32 kW, pour combustion de bois en
bûches ou de granulés de bois
CBP : de 4,5 à 22 kW, pour combustion de
granulés de bois
CF 120 CSE
Chauffage seul
Énergies
renouvelables
Sauf CF 120 CSE
et CBB 20, 30
CBB
CBI
CBP
Les CF 120 CSE sont des chaudières en fonte à combustion montante et
à tirage naturel pour chauffage au bois en bûches ou au charbon (coke/
anthracite).
Les CBB sont des chaudières acier à combustion montante (sauf CBB 15E
qui est à combustion inversée) et tirage naturel pour chauffage au bois en
bûches.
Les CBI sont des chaudières acier à combustion inversée et tirage forcé pour
chauffage au bois en bûches.
Les CBM sont des chaudières acier à tirage forcé équipées de 2 foyers
indépendants l’un destiné à la combustion au bois en bûches (combustion
inversée), l’autre destiné à celle de granulés de bois sec (combustion montante
- brûleur en option).
Les CBP sont des chaudières acier à combustion montante et tirage forcé,
spécialement étudiées pour la combustion de granulés de bois sec, avec
possibilité d’alimentation automatique
CONDITIONS D’UTILISATION
Température maxi. de service :
• CF 120 CSE, CBM : 110 °C
• CBB, CBI : 95 °C
• CBP : 90 °C
Pression maxi de service :
• CF 120 CSE, CBB 15 E, CBI :
4 bar
• CBB 20, 30 : 2,5 bar
• CBM, CBP : 2,2 bar
CF120CSE,CBB,CBI.indd 1
CBM
Température mini de retour :
60 °C
Température mini de service :
• CF 120 CSE : régulateur
réglable de 50 à 100 °C
• CBB : régulateur réglable de 65
à 90 °C
• CBI, CBM, CBP : 70 °C
7/05/08 15:31:02
QUELQUES RAPPELS CONCERNANT LE CHAUFFAGE AU BOIS OU AUX GRANULÉS DE BOIS
LE BOIS EN BÛCHES
Temps de séchage sous abri à l' air libre
Taux
d' humidté
en %
Rondins
100
90
80
Quartiers
70
60
50
40
30
taux
d' humidité
optimal
20
10
2
4
6
8 10 12 14 16 18 20 22 24 26 28 30
1 an
2 ans
Nombre
de mois
CB_F0012
Pour un fonctionnement sans problème d’une chaudière bois, il est
nécessaire d’utiliser :
- du bois sec avec un taux d’humidité faible :
L’humidité est le critère de qualité principal du bois de chauffage ;
les bûches ne doivent pas excéder 25 % d’humidité sur masse
brute. En utilisant du bois plus humide, on s’expose à une
réduction sensible du rendement, à des émissions de bistre et de
goudron ainsi qu’à une dégradation rapide du corps de chauffe
(condensations acides).
Pour être sec, le bois doit donc être stocké le temps nécessaire : le bois en rondins de 1 m laissé à l’air libre doit être
stocké au moins 12 mois pour les résineux et 18 mois pour les
feuillus. Si le bois est fendu, puis coupé en courtes longueurs et
mis directement dans un stockage sous abri, ce délai peut être
réduit d’un tiers.
Remarque : de façon pratique, il faut prévoir la place pour
laisser au bois le temps de sécher avant de le brûler. Cette place
doit correspondre à la quantité de bois nécessaire pour couvrir
les besoins sur 1 année ; en règle générale, on considère que le
besoin annuel en stère/an correspond à . 1 à 1,5 x la puissance
en kW de la chaudière selon que l’on brûle des feuillus ou des
résineux.
- des bûches de longueur et de diamètre adaptés à la taille
du foyer, de préférence refendues
La taille des bûches représente un critère important pour la
qualité de combustion. Il est toujours préférable d’utiliser des
bûches de faibles longueurs (25 à 50 cm) et fendues en section de
10 à 15 cm de diamètre au maximum.
- des feuillus plutôt que des résineux
Les feuillus ont un contenu énergétique par stère plus important
que les résineux :
• 1 stère de feuillus pèse 530 à 600 kg (pour 20 à 30 %
d’humidité) et équivaut 200 à 210 l fioul
• 1 stère de résineux pèse 380 à 440 kg (pour 20 à 30 %
d’humidité) et équivaut 145 à 150 l fioul.
Important : Nous déconseillons l’utilisation régulière de résineux
comme bois de chauffage pour des raisons d’autonomie,
d’encrassement et de goudronnage de l’installation.
LES GRANULÉS BOIS
Les granulés bois permettent le fonctionnement totalement
automatique. Ils sont fabriqués à partir de sciure de bois
compressée sans agent de liaison. Ce combustible très dense se
présente sous la forme d’un cylindre de 6 à 10 mm de diamètre
d’une longueur moyenne de 2 cm.

1 tonne de granulés bois a un pouvoir calorifique de 4600 kW
et équivaut 450 l fioul ; à pouvoir équivalent, leur volume de
stockage est 3 x plus important que celui du fioul.
Nous conseillons l’utilisation de granulés normalisés (qualité DIN+).
Entretien : comme toute chaudière bois, les chaudières des gammes CF 120 CSE, CBB, CBI, CBM et CBP nécessitent un
entretien régulier : décendrage, nettoyage des carneaux, nettoyage du brûleur pour CBM et CBP…
2
7/05/08 15:31:21
LES DIFFÉRENTS TYPES DE CHAUDIÈRE ET LEUR PRINCIPE DE COMBUSTION
LES CHAUDIÈRES À TIRAGE NATUREL
Les chaudières à combustion montante
(CF 120 CSE, CBB sauf modèle CBB 15E)
Principe : toute la charge brûle simultanément, régulation de
l’apport d’air comburant par l’intermédiaire de la chaînette du
régulateur d’allure.
Rendement : 40 à 70 %.
Combustible : bois sec.
Avantages : investissement peu élevé.
Inconvénients : combustion irrégulière difficile à maîtriser d’où
rendement faible, autonomie réduite d’où chargements et entretien
fréquents, bistrage et goudronnage possible, ballon tampon
conseillé.
Les chaudières à combustion inversée
(CBB 15E et CBM 15)
Principe : magasin à bois et chambre de combustion séparés,
les flammes se développent au travers de la grille support de
combustibles ; l’apport d’air est optimisé par le réglage de la
chaînette du régulateur d’allure.
Avantages : autonomie moyenne, rendement élevé.
Inconvénients : bon tirage indispensable, risque de condensation
dans le magasin bois en cas de mauvaise utilisation ; ballon tampon
indispensable.
LES CHAUDIÈRES À TIRAGE FORCÉ ET COMBUSTION INVERSÉE
(CBI, CBM 25-30)
Principe : séparation du magasin bois et de la chambre de
combustion, régulation de l’amenée d’air par ventilateur ; le tirage
forcé autorise des surfaces d’échange plus grandes.
Avantages : bonne autonomie, combustion et régulation
contrôlées.
Inconvénients : très bon tirage nécessaire, risque de condensation
dans le magasin bois en cas de mauvaise utilisation, ballon tampon
indispensable, nécessité d’une alimentation électrique.
CB_F0013B
Cas particulier
Les chaudières à alimentation automatique pour granulés bois (CBP,
CBM).
Ce sont des chaudières à tirage forcé et combustion montante.
Avantages : autonomie totale (CBP) ou moyenne (CBM),
combustion et régulation maîtrisées, possibilité d’utiliser
2 combustibles, entretien réduit.
Inconvénients : bon tirage nécessaire, besoin de place pour le
stockage des granulés, nécessité d’une alimentation électrique.
EN RÉSUMÉ
D’une manière générale, le choix d’une chaudière bois se fera en
fonction de l’utilisation qu’on en fera par rapport au système de
chauffage prévu ou existant (voir p. 16) et de façon à privilégier
le rapport qualité/prix et les meilleures performances (rendement,
émission).
3
7/05/08 15:31:22
CHAUDIÈRES CF 120 CSE
LES MODÈLES PROPOSÉS
Puissance
charbon/bois
CF 124 CSE
CF 125 CSE
CF 126 CSE
CF 127 CSE
CF 128 CSE
CF 129 CSE
Principe
Description
La chaudière à bois et à charbon CF 120 est une chaudière
en fonte à tirage naturel pour une utilisation en combinaison
avec un autre générateur comme une chaudière fioul, une
pompe à chaleur ou une installation solaire.
25/15 kW
30/18 kW
35/21 kW
40/24 kW
-/27 kW
45/30 kW
Combustibles utilisables :
• charbon : coke 40/60 ou 20/40
anthracite 50/80 ou 30/50
CB_F0013B
8262Q001
Modèles
• bois : bûches de Ø 200 ou 300 mm refendues
de longueur 250 à 500 mm (suivant modèle,
voir tableau des caractéristiques ci-dessous)
Accessoires en option voir page 14
LES POINTS FORTS DE CETTE CHAUDIÈRE
- Possibilités d’utiliser le combustible bois ou charbon.
- Les surfaces d’échange largement dimensionnées et l’efficacité de
l’isolation (40 mm de laine de verre autour du corps de chauffe
et 20 mm dans l’habillage) permettent de tirer le meilleur parti du
combustible.
- La conception du parcours de fumées limite l’encrassement et
facilite l’entretien.
- La porte largement dimensionnée (260 x 250 mm) permet le
passage de bûches de 200 mm (ou 300 mm refendues) et de
2 traits de scie (à partir de la CF 125 CSE)
- Le décendrage s’effectue au travers d’un levier placé soit à droite
ou à gauche de la chaudière par la porte du bas.
CARACTÉRISTIQUES TECHNIQUES
- Température maxi. de service :
110 °C
- Température retour mini : 60 °C
Modèle
Puissance charbon/bois
Rendement de combustion
Volume chambre combustion
Longueur maxi des bûches
en fonctionnement “bois”
Profondeur du foyer
Autonomie en puissance bois
Volume tampon conseillé
Contenance en eau
Dépression nécessaire à la buse
Poids d’expédition
- Pression maxi. de service : 4 bar
- Régulateur réglable de 50 à
100 °C
CF
kW
%
litres
124 CSE
25/15
> 55
46
125 CSE
30/18
> 55
64
126 CSE
35/21
> 55
82
127 CSE
40/24
> 55
100
128 CSE
-/27
> 55
118
129 CSE
45/30
> 55
136
mm
250
330
330
500
500
500
mm
h
l
litres
mbar
kg
280
2
750
30
0,22
240
390
2
750
36
0,24
280
500
3
1000
42
0,26
320
610
3
1500
48
0,28
360
720
3
1500
54
0,30
400
830
3
1500
60
0,32
440
Le tableau ci-dessous donne, pour chaque chaudière, des données
pratiques sur les charges de bois.
Pour
une utilisation à
…%
50 %
4
Temps de
fonctionnement sur
la saison de chauffe
70 %
80 %
20 %
100 %
10 %
CF
Nb. de charges par jour
(résineux/feuillus)
Autonomie pour 100 m2
avec volume tampon
conseillé (*) en h
124 CSE
125 CSE
126 CSE
127 CSE
128 CSE
129 CSE
4/3
4/3
3/2
3/2
3/2
3/2
5
5
7
7
7
9
7/6
6/5
5/4
5/4
5/4
4/3
8/6
7/6
6/5
6/5
6/5
5/4
* voir également tableau en page 15
Les gaz de combustion provenant de la combustion du bois, sont toujours plus ou moins chargées d’eau. De ce fait, les fonctionnements de longue durée au ralenti, ou
à température inférieure à 50 °C sont déconseillés afin d’éviter les risques de bistrage et de condensation.
7/05/08 15:31:22
CHAUDIÈRES CF 120 CSE (SUITE)
DIMENSIONS PRINCIPALES (EN MM ET POUCES)
5
R1 1/4 pour 4 à 7 éléments
R1 1/2 pour 8 et 9 éléments
1
Rp 3/4
Ø 180
R 1/2
1045
520
360
895
798
1118
➀ : Départ chauffage Rp 2 1/2
➁ : Retour chauffage Rp 2 1/2
➂ : Orifice de vidange et de remplissage
Rp 1
➃ : Echangeur de sécurité avec vanne de
commande (en option)
➄ : Orifice Rp 1/2 pour thermomètre
plongeur (bouchonné)
C
244
527
68
65
90
2
L
150
3
8262F001
91
58
P
Modèle
C
L
P
CF … CSE
124
280
465
673
125
390
575
783
126
500
685
893
127
610
795
1003
128
720
905
1113
129
830
1015
1223
EXEMPLE D’INSTALLATION
AD 200
30
230V
51
29 9
50Hz
28
109
B
MCDB
3
4 7
230V/ 50Hz
thermosiphon
possible
A2
145
9
9
52
TF
27
11
Pas de thermosiphon possible
1
101 50 18
111
27
2
9
39
110
9
17
CF 120
A1
CB_F0020
16
17
PREMYS
Principe de fonctionnement
Légendes : voir p. 20.
TF
CF120..
GTU 120..
CB_F0025
La chaudière bois est raccordée en relève d’une chaudière
existante à l’aide d’une vanne ou d’une pompe de charge (avec ou
sans ballon tampon*). La mise en route de la chaudière existante
est commandée par le thermostat de fumée (TF).
- Si la chaudière bois est raccordée en parallèle sur la chaudière
en place (chaudière de type PREMYS), la pompe primaire est
gérée par une régulation différentielle MCDB.
- Pour un raccordement de la chaudière bois en série (avec
GT/DTG…), la mise en place d’une vanne sur le retour de la
chaudière bois permet de l’isoler si celle-ci n’est pas en chauffe.
*sans ballon l’utilisateur doit bien maîtriser le chauffage au bois.
5
7/05/08 15:31:36
CHAUDIÈRES CBB
Puissance
bois
Principe
Description
CBB 15E
CBB 20
CBB 30
15 kW
20 kW
30 kW
La chaudière à bois CBB est une chaudière en acier à tirage
naturel pour une utilisation en combinaison avec un autre
générateur comme une chaudière fioul, une pompe à chaleur
ou une installation solaire.
CBB 20
CBB 30
CB_F0013B
CB_Q0002
CB_F0013B
Modèles
• bois : bûches (bûches reconstituées) de
Ø 150 mm maxi. , longueur selon modèle
(voir tableau des caractéristiques ci-dessous),
taux d’humidité du bois < 20%.
CBB 15E
- une chambre de combustion en béton réfractaire assure des
rendements élevés et une longévité de la chaudière.
- une voûte réfractaire assure un échange maximum au niveau de
l’échangeur supérieur
- un échangeur de sécurité et un régulateur d’allure montés
d’origine assurent une sécurité maximale
- possibilité de réglage de l’air primaire et secondaire.
95 °C
- Température retour mini. :
60 °C
Modèle
Puissance bois
Emissions CO/COV/poussières (1)
Autonomie de fonctionnement
à puissance max.
Contenance en eau
- Pression maxi. de service :
2,5 bar (sauf CBB 15E : 4 bar)
- Régulateur réglable de 65 à
90 °C
CBB
kW
% PCI
mg/Nm3(1)
litres
mm
15E
14,9
> 80
3243/149/33
65
330
20
19,5
> 75
7992/821/7
105
500
30
28
> 80
6694/1083/20
105
500
h
2
3
3
l
mbar
litres
kg
750
0,20
45
285
1000
0,18
67
290
1500
0,26
95
325
(1) O2 = 10 %, COV = composés organiques volatiles
DONNÉES PRATIQUES
Pour
une utilisation à
…%
50 %
Temps de
fonctionnement sur
70 %
80 %
20 %
100 %
10 %
CBB
avec volume tampon
conseillé (*) en h
15E
20
30
3/2
3/2
3/2
5
7
9
4/3
4/3
5/4
5/4
5/4
6/5
6
7/05/08 15:31:37
CHAUDIÈRES CBB (SUITE)
CBB 15E
CBB 20
255
150 150
845
5
5
1
1
3
3
100
1000
1120
690
2
4
2
200
590
CBB 30C
75
240
4
30
1
3
➂ : Buse de fumées Ø 152 mm
➃ : Orifice de vidange Rp 1/2
➄ : Entrée et sortie de l’échangeur
de sécurité R 1/2
5
1420
R = Filetage
Rp = Taraudage
2
CB_F0001B
4
TABLEAU DE COMMANDE
2
3
1 : Interrupteur général marche (1) /arrêt (0)
2 : Thermomètre de chaudière
3 : Thermostat pompe de charge du ballon tampon
(relève du retour)
CB_F0018
1
133
21
112a
51
64
115
65
44
23
129
27
27
°C
°C
9
9
3
32
9
27
7
°C
°C
9
9
9
230V
50Hz
11a
11b
4
4 87
10
EA67
4
EA65
EA102
EA59
84
84
61
61
85
126
230V
50Hz
130
88
89
1
145
3
4 7
132
230V
50Hz
26
80
2
90
56
29
30
25
16
27
79
GTU 1200
114
89
17
28
112b
146
CBB 20
PS ....
CB_F0023
24
Cette installation bois peut être ajoutée à tout moment en appoint
sur une installation de chauffage avec ou sans production d’eau
chaude sanitaire existante, du moment que la chaudière accepte
des températures de retour élevées (pas conseillé pour les
chaudières à condensation).
La chaudière bois permet le chargement du ballon tampon PS…
(solaire ou non) à travers un module de relève du retour et assure
ainsi une relève de la chaudière GTU 1200. Tous les retours
de tous les circuits de chauffage et le retour du circuit ecs sont
ramenés sur le ballon tampon.
Si la température de ce retour est supérieure à celle du ballon
tampon alors il sera dirigé via une vanne 3 voies vers le retour de
la chaudière GTU 1200. Si la température est inférieure à celle du
ballon alors il sera dirigé directement dans le ballon. Cette vanne
est gérée dans l’exemple par la régulation DIEMASOL B. Dans une
installation sans système solaire, la mise en place d’une régulation
différentielle séparée pour la commande de cette vanne s’impose.
Ne pas mettre de vanne implique un maintien en température du
ballon même si la chaudière bois n’est pas en fonction.
7
7/05/08 15:31:41
CHAUDIÈRES CBI
Puissance
charbon/bois
Modèles
Principe
Description
La chaudière à bois CBI est une chaudière en acier à
foyer inversé pour les besoins principaux en chauffage
central d’un local d’habitation.
CBI 20
CBI 25
CBI 30
CBI 40
23 kW
25 kW
31 kW
40 kW
CB_F0013B
CB_Q0005
• bois : bûches (bûches reconstituées) de Ø 150
mm maxi. , longueur selon modèle (voir tableau
des caractéristiques ci-dessous), taux d’humidité
du bois < 20%.
- une chambre de chargement largement dimensionnée permet
une grande autonomie de fonctionnement, des inserts en béton
réfractaire haute température assure des rendements élevés et
une longévité de la chaudière.
- le préchauffage de l’air primaire et secondaire assure des
rendements élevés
- une grande surface d’échange avec un échangeur secondaire en
sortie de fumées permet d’obtenir des températures de fumées
particulièrement basses.
- un ventilateur en sortie fumée assure la combustion inversée.
- l’allumage se fait à tirage naturel, par l’ouverture d’un clapet
d’air et mise en marche forcée du ventilateur. La fermeture de ce
clapet mettra la chaudière en fonctionnement automatique.
- le réglage de la température chaudière se fait à l’aide d’un
thermostat.
- le réglage de la température fumée permet d’assurer le maintien
de braises en fin de combustion.
- un clapet de réglage d’air, un régulateur d’allure et un échangeur
de sécurité (surchauffe) sont intégrés d’origine.
- un grand bac à cendres permet un enlèvement hebdomadaire
des cendres.
Elle est idéale pour une utilisation comme générateur de chauffage
principal avec appoint solaire ou électrique pour la préparation de
l’eau chaude sanitaire.
95 °C
- Température mini. de service :
70 °C
Modèle
Puissance bois
Autonomie de fonctionnement
à puissance max.
Temp. des fumées à puissance nominale
Contenance en eau
Puissance électrique
nominale absorbée
- Température de retour mini :
60 °C
- Pression maxi. de service : 4 bar
CBI
kW
% PCI
mg/Nm3(1)
litres
mm
20
23
> 90
190/17/20
86
330
25
25
> 91
121/11/20
110
330
30
31
> 91
80/10/16
130
500
40
40
> 90
129/5/13
170
500
h
2
3
2
3
l
mbar
°C
litres
1000
0,18
180
73
1500
0,18
170
80
1500
0,20
190
105
2000
0,22
185
112
W
50
50
50
50
kg
391
452
456
541
DONNÉES PRATIQUES
Pour
une utilisation à
…%
50 %
8
Temps de
fonctionnement sur
70 %
80 %
20 %
100 %
10 %
CBI
avec volume tampon
conseillé (*) en h
20
25
30
40
4/3
3/2
3/2
3/2
8
9
10
15
6/5
4/3
5/4
5/4
7/6
5/4
6/5
6/5
7/05/08 15:31:42
CHAUDIÈRES CBI (SUITE)
=
=
CBI
A
B
C
D
E
F
G
H
J
➀➁
E
150 150
B
C
5
1
3
100
A
H
D
CB_F0002A
2
G
J
F
4
20
25
30
1200
1350
1200
830
830
1030
680
680
680
946
1092
946
255
255
255
75
75
75
180
180
180
1000
1000
1000
240
240
240
Rp 1 1/2 Rp 1 1/2 Rp 1 1/2
40
1350
1120
680
1092
255
75
180
1000
240
Rp 2
➀ : Départ chauffage
➁ : Retour chauffage
➄ : Entrée et sortie de l’échangeur de sécurité R 1/2
TABLEAU DE COMMANDE
2
3 : Thermostat de fumées
4 : Thermostat de chaudière
5 : Thermostat pompe de charge du ballon tampon
(relève du retour)
6 : Thermostat de sécurité à réarmement manuel (110 °C)
3
CB_F0018
1
6
5
4
112a
21
115
65
44
23
27
∞C
∞C
9
9
11b
129
9
32
4
10
9
27
109
EA67
(a)
230V
50Hz
90
3
SV-matic
23B
230V
50Hz
4 7
4 87
230V
50Hz
7
145
26
27
24
126
84
84
61
61
85
130
88
89
33
25
132
56
80
SBT
17
146
CBI 20
29
16
28
PS ....
30
90
114
97
79
M
89
CB_F0022
80
112b
27
79
La chaudière bois est raccordée à un ballon tampon (solaire ou
non) par l’intermédiaire d’un module de relevage de la température
retour. La pompe de ce module est gérée par le thermostat de
la pompe de charge qui la démarre à partir de 60 °C (la pompe
est à l’arrêt lorsque T° < 60 °C). Le thermostat chaudière gère le
ventilateur de combustion selon la température réglée (60 à 85 °C).
La charge du ballon tampon se fait par rapport à ce réglage à la
même température.
La mise en place d’une régulation SV-matic permet la gestion
des circuits de chauffage et de l’appoint ecs (avec la contrainte
d’allumer la chaudière en été si le préparateur n’est pas mixte).
La sonde chaudière de la régulation SV-matic est à placer sur le
ballon tampon (∼au milieu).
La commande brûleur peut être utilisée comme sortie “témoin
(lampe)” pour signaler le besoin de charger la chaudière.
9
7/05/08 15:31:49
CHAUDIÈRES CBM
Puissance
bois/granulés
de bois
Modèles
Principe
Description
La chaudière CBM est une chaudière (acier) mixte à bois
(bûches) et/ou granulés de bois pour les besoins principaux
en chauffage central d’un local d’habitation.
15/15 kW
25/20 kW
32/20 kW
• bois : bûches (bûches reconstituées) de
Ø 150 mm maxi. , (longueur voir tableau des
caractéristiques ci-dessous), taux d’humidité du
bois < 20%.
CB_F0013A
CB_Q004
CBM 15
CBM 25
CBM 30
• granulés de bois sec (650 kg/m3) Ø 6-8 mm
(qualité DIN+)
- équipée de 2 chambres de combustion, elle permet la combustion
inversée de bûches dans le premier foyer dans les mêmes
conditions que dans les chaudières CBI. Le 2e foyer (totalement
indépendant du premier) peut être équipé en option d’un brûleur
à granulés. La chaudière peut ainsi fonctionner avec 2 types de
combustibles différents. l’utilisation première est la combustion
de bûches, la combustion de granulés étant surtout destinée
aux intersaisons ou aux périodes d’absence. Le passage d’un
combustible à un autre se fait manuellement
- les foyers sont équipés de pierres réfractaires assurant un
rendement élevé et la longévité du corps de chauffe.
- le réglage de la température chaudière se fait à l’aide d’un
thermostat,
- un clapet de réglage d’air, un régulateur d’allure et un échangeur
de sécurité (surchauffe) sont intégrés d’origine.
- un ventilateur en sortie fumée assure la combustion inversée (sauf
sur la CBM 15 où la combustion inversée se fait sans ventilateur
en sortie fumée).
Idéale pour une utilisation à la campagne où le bois en bûches
est à disposition et lorsque l’utilisateur recherche une solution
pour les périodes d’absence pendant lesquelles il se trouve dans
l’impossibilité momentanée d’assurer le chargement de la chaudière.
- Température de retour mini :
110 °C
60 °C
70 °C
Modèle
CBM
Puissance bois
kW
Puissance granulés de bois
kW
Rendement de combustion (bûches ou granulés)
% PCI
mg/Nm3(1)
litres
mm
Autonomie de fonctionnement à puissance max.
h
Volume tampon conseillé (bûches)
l
mbar
Température des fumées à puissance nominale
°C
(granulés bois)
Température des fumées à puissance nominale (bois)
°C
Contenance en eau
litres
Puissance électrique nominale absorbée (granulés de bois)
W
kg
2,2 bar
15
14,9
15
> 85
109/7/19
65
330
2
750
0,20
25
25
20
> 88
158/14/52
100
500
3
1500
0,25
30
32
20
nc.
nc.
140
500
2
1500
0,25
169
154
154
230
78
1120
425
225
109
1120
510
230
160
1120
570
DONNÉES PRATIQUES
Pour
une utilisation à
…%
50 %
10
Temps de
fonctionnement sur
70 %
80 %
20 %
100 %
10 %
CBM
avec volume tampon
conseillé (*) en h
15E
20
30
3/2
3/2
3/2
7
9
11
5/4
5/4
5/4
6/5
6/5
6/5
13/05/08 14:56:57
CHAUDIÈRES CBM (SUITE)
305
CBM
A
B
C
D
F
H
I
F
5
70
152
3
1
155
D
H
A
250
295
CB_F0004A
350
I
4
B
265
C
1380
25
1635
957
643
1375
65
1436
212
30
1712
957
678
1448
70
1505
240
2
130
207
15
1635
694
643
1375
65
1436
212
R = Filetage
Rp = Taraudage
TABLEAU DE COMMANDE
7 8
2
3 : Thermostat de fumées (sauf CBM 15)
5 : Thermostat pompe de charge du ballon tampon (relève du retour)
7 : Fusible temporisé (6,3 A)
8 : Sélecteur du mode de fonctionnement bois / granulés de bois
3
CB_F0018
1
6
5
4
51
64
115
65
44
23
27
∞C
27
∞C
9
∞C
∞C
9
9
9
11a
11b
9
32
4
10
EA67
EA65
9
27
(a)
230V
50Hz
EA59
230V
50Hz
SV-matic
23B
109
3
4 7
90
145
27
33
17
146
CBM 25
27
29 30
16
28
PS ....
56
230V
50Hz
θ
CB_F0024
26
La chaudière bois/granulés de bois CBM est raccordée à un
ballon tampon (solaire ou non) par l’intermédiaire d’un module de
relevage de la température retour. La pompe de ce module est
gérée par le thermostat de la pompe de charge qui la démarre
à 60 °C (la pompe est à l’arrêt lorsque T° < 60 °C). Le thermostat
chaudière gère le ventilateur de combustion selon la température
règlée (60 à 85 °C). La charge du ballon se fait par rapport à ce
réglage à la même température.
La mise en place d’une régulation SV-matic permet la gestion des
circuits de chauffage et de l’appoint ecs (la sonde chaudière de la
régulation SV-matic devant être placée sur le ballon tampon), avec
la contrainte d’allumer la chaudière en été si le préparateur n’est
pas mixte.
En mode bûches nous conseillons un préparateur ecs mixte (avec
résistance électrique et/ou solaire). Avec l’équipement granulés de
bois et la régulation SV-matic, la chaudière bois fonctionne comme
une chaudière fioul, l’appoint électrique n’est plus absolument
nécessaire.
11
7/05/08 15:32:02
CHAUDIÈRES CBP
Puissance
granulés de bois
Modèles
Principe
Description
4,5 à 15 kW
6,5 à 22 kW
CBP 15
CBP 20
CB_F0013A
CB_Q0006
La chaudière CBP est une chaudière acier à granulés de bois avec alimentation automatique pour les
besoins en chauffage central et eau chaude sanitaire
d’un local d’habitation.
• granulés de bois sec (650 kg/m3) Ø 6-8 mm
(qualité DIN+)
Possibilité d’utiliser des bûches en dépannage
- Chambre de combustion en béton réfractaire haute température
assurant des rendements élevés et la longévité du corps de
chauffe,
- Grande surface d’échange avec un ventilateur en sortie de
fumées pour la CBP 20,
- Thermostat de réglage de la température chaudière,
- Clapet de réglage d’air, régulateur d’allure et échangeur de
sécurité (surchauffe) montés d’origine,
- Brûleur à granulés de bois (type « Villa S «) livré séparément
précablé, à monter à gauche ou à droite.
Idéale pour une utilisation comme moyen de chauffage principal
grâce à son alimentation automatique en granulés de bois.
90 °C
70 °C
Modèle
Puissance granulés bois
Emissions CO/COV/poussières
Température des fumées à puissance nominale
Température des fumées à puissance minimale
Contenance en eau
Puissance électrique nominale absorbée au démarrage
Puissance électrique nominale absorbée
Consommation moyenne de granulés bois
- Température de retour mini. :
60 °C
CBP
kW
% PCI
mg/Nm3(1)
litres
litres
mbar
°C
°C
litres
W
W
kg/h
kg
15
4,5-15
> 85
332/16/64
70
500 mini
0,18
205
100
65
1120
120
3,7
260
2,2 bar
20
6,5-22
> 91
230/11/9
70
500 mini
0,15
130
90
82
1170
170
5
305
12
7/05/08 15:32:03
CHAUDIÈRES CBP (SUITE)
CBP 15
15
CBP 20
747
125
485
CBP 20
50
203
203
87
120
1
1
5
155
152
3
30
152
3
120
84
5
1158
1340
A
203
2
203
2
265
265
350
350
210
210
18
250
295
250
295
4
4
470
470
590
590
CBP
A
15
1078
CB_F0003A
1158
1340
A
20
837
R = Filetage
Rp = Taraudage
TABLEAU DE COMMANDE
7
2
3
CB_F0018
1
6
4
3 : Thermostat pompe de charge (relève du retour)
7 : Fusible temporisé (6,3 A)
112a
(b)
115
51
129
65
64
21
44
109
230V
50Hz
3
EC
94
9
(a)
230V
50Hz
23
32
9
27
4 7
SV-matic
23 B
EC
93
27
°C
9
9
27
°C
4 87
°C
84
9
9
61
11
11
134
135
10
90
90
46 112d
90
84
61
85
4
130
88
89
84
84
61
61
85
146
16
27
126
28 29 30
17
230V
50Hz
CBP 15
QUADRO DU 750
CB_F0021
112b
La chaudière bois associée à l’installation solaire alimente le
préparateur solaire QUADRO aussi bien pour la préparation d’ecs
que pour le chauffage des pièces d’habitation. Si la température
d’eau chaude nécessaire n’est pas atteinte par la seule installation
solaire, la chaudière bois prend le relais pour compléter le
réchauffage de l’eau comme le ferait une chaudière fioul ou gaz
(avec régulation SV-matic).
Nous conseillons dans tous les cas la mise en place d’un ballon
tampon avec une CBP pour éviter les démarrages/arrêt répétés du
brûleur et augmenter ainsi sa durée de vie.
13
7/05/08 15:32:09
OPTIONS
ACCESSOIRES INDISPENSABLES POUR LES MODÈLES CB…
Accessoires de régulation
CB_Q0001
CB_F0050A
8575Q056
Module mural de relevage de la température retour - Colis EA 108 (pour CBP uniquement)
Module thermostatique de relevage de la température retour - Colis ML 9 (pour CBB, CBI et CBM)
(Permet le fonctionnement en thermosiphon.
Des cartouches 63 °C, 83 °C, et 87 °C sont encore
Conseillé que pour les chaudières à bûches)
disponibles au CPR.
Le module thermostatique “Colis ML 9“ est livré
avec 2 cartouches : l’une de 78 °C (montée
d’origine) et l’autre de 72 °C (jointe au colis).
Vanne de commande de l’échangeur de sécurité - Colis L 33
8980Q045
8980Q032
Ballons tampons mixtes (solaires/tampon chaudière bois)
Préparateurs solaires mixtes
PS…
QUADRO DU…
DC 750, DC 1000, QUADRO DU 500-10, 750-10
750-20, QUADROPAC DUP 500-10
Ballons tampons
PS B 750, PS 500, PS 800-2, PS 1000-2
PS 1500-2, PS 2000, PS 2500
CB_Q0007
Accessoires pour chaudières CBP et CBM
Brûleur à granulé bois type « Villa S» (livré avec les CBP, en option pour les CBM) - Colis ML 15
Vis d’alimentation
à granulés
Brûleur à puissance réglable à 15 ou 20 kW.
de gestion de la vis d’alimentation en granulés
Il intègre une sécurité de retour de flamme sur
bois. De fonctionnement silencieux, il nécessite un
l’alimentation, l’électrode d’allumage automatique,
entretien régulier : une grille permet le nettoyage
le thermostat de réglage de puissance, le dispositif
aisé de la tête de combustion.
Brûleur à
granulés
bois
Réserve
à granulés
840
490
1250
250 litres
8588Q002
500 litres
CB_F0017
1235
Vis d’alimentation à granulés
Elle est disponible en 5 longueurs :
- longueur 1,5 m : Colis ML 16
- longueur 2,5 m : Colis ML 17
- longueur 3 m : Colis ML 20
Réserve à granulés
Disponible en 2 capacités :
Réserves à granulés
- 250 litres (pour 3 à 7 jours) : Colis ML 18
Capacité (l)
250
500
- 500 litres (pour 6 à 15 jours) : Colis ML 19
Forme
carrée
hexagonale
Nota : ce sont des réserves à chargement manuel
Longueur (mm)
490
840
(sacs). Les granulés doivent impérativement être
Largeur/Prof. (mm) 490
840
stockés dans un endroit sec avec les précautions
Hauteur (mm)
1235
1250
d’usage contre les déflagrations dues aux
Couleur
gris
gris
poussières de bois.
Régulation SV-matic 23 B (livrables pour CBB, CBI, CBM et CBP) - Colis AD 205
Boîtier mural pour SV-matic - Colis AD 227
Elle régule la température d’un circuit avec vanne
température extérieure. Nécessite le boîtier mural
mélangeuse et d’un circuit ecs en fonction de la
SV-matic.
Thermostat de fumées - Colis AC 6
Permet la relève de la chaudière bois par une
chaudière fioul.
R1 1/4 pour 4 à 7 éléments
R1 1/2 pour 8 et 9 éléments
Rp 3/4
R 1/2
4
8262F001
ACCESSOIRES POUR CHAUDIÈRES CF 120 CSE
Echangeur de sécurité - (sans vanne de cde) pour :
CF 124 CSE et 125 CSE : Colis L 42
Vanne de commande de l’échangeur de sécurité - Colis L 33
14
13/05/08 14:58:06
DIMENSIONNEMENT ET CHOIX D’UNE CHAUDIÈRE BOIS
DIMENSIONNEMENT DE LA CHAUDIÈRE
Répartition des appels de puissance
La répartition des besoins sur une saison de chauffe montre que
la puissance maximale n’est appelée que quelques jours par an. Le
graphique ci-contre illustre la répartition des besoins sur une
saison de chauffe de 230 jours. On constate que la chaudière est
surdimensionnée la plupart du temps. Pour y remédier, divers choix
sont possibles :
l’autonomie entre 2 chargements, il peut par contre occasionner de
nombreux désagréments au niveau de la chaudière et provoquer
des émissions polluantes.
Puissance appelée
en % de la puissance
théorique
100%
75%
50%
CB_F0016
Le calcul de la puissance à installer se fait de la même façon
que pour une chaudière fioul ou gaz. Il faut en principe éviter le
surdimensionnement de la chaudière ; si celui-ci permet d’accroitre
35%
25%
6 j 19 jours
105 jours
60 jours
Nombre de
jours de chauffe
40 jours
(source ITEBE)
Choix du dimensionnement de la puissance bois
Puissance
bois à :
Couverture des
besoins annuels
par le bois à :
Conditions et commentaires
de 100
à 120 %
100 %
La chaudière doit être couplée à un ballon tampon dimensionné de façon à pouvoir absorber au
minimum l’énergie contenu dans une charge en bois de la chaudière
de 70
à 100 %
> 95 %
Délestage de quelques pièces du logement non indispensables à chauffer ou mise en
route d’appoints pendant 1 à 2 semaines dans l’année
L’usager doit accepter les contraintes de chargement fréquents de la chaudière
< 70 %
80 à 90 %
La mise en cascade d’une chaudière fioul ou gaz permettra de dimensionner de moitié la chaudière
bois. Les contraintes de chargement resteront néanmoins importantes
Restitution de l’énergie stockée
Il est possible de surdimensionner la chaudière de 20 % voire plus
par rapport à la puissance nécessaire définie ci-dessus à condition
que le volume tampon installé puisse accumuler l’énergie produite
en plus de celle restituée directement à l’installation (pour le
dimensionnement du ballon tampon, voir page 19). Cette pratique
permet de faire fonctionner la chaudière bois par intermittance à
sa puissance maximale et donc de pallier à des absences ou à des
chargements trop fréquents. L’énergie ainsi stockée sera de l’ordre
de : voir tableau ci-contre
Ballon tampon
Energie stockée à
Δt 45 K
Durée de reconstitution
de l’énergie après
utilisation (80 W/m2)
pour 50 m2
pour 100 m2
pour 150 m2
l
500 800 1000 1500 2000 2500
kWh
25
40
50
75
100
125
h
h
h
6
3
2
10
5
3
12
6
4
19
9
6
25
13
8
31
16
10
Production d’eau chaude sanitaire
• Pendant la saison de chauffe
Les besoins d’ecs peuvent être couverts par la chaudière à bûches.
En pratique pour le dimensionnement, si les besoins en ecs sont
sensiblement 앓 50 litres par personne et par jour, la puissance
nécessaire à cette production d’ecs peut être négligée ; dans le cas
contraire, ils seront à ajouter aux besoins en chauffage.
• Hors saison de chauffe
La production d’ecs est déconseillée s’il n’y a pas de ballon tampon
et devra être assurée par un autre générateur (par ex.: résistance
électrique, échangeur placée dans le préparateur alimenté par
une autre chaudière ou des capteurs solaires, etc…). La production
d’ecs par la chaudière à bûches est néanmoins possible si
l’installation possède un ballon tampon avec une réserve ecs en
bain-marie dans le ballon accumulateur ; par exemple une flambée
est alors à faire tous les 2 à 4 jours pour réchauffer le ballon.
• Chaudière à granulés de bois
Avec une telle chaudière la production d’ecs est possible toute
l’année si elle est équipée d’une régulation SV-matic ; néanmoins
l’utilisation d’une 2e source d’énergie est conseillée (solaire/
électrique).
15
7/05/08 15:32:39
CHOIX DE LA CHAUDIÈRE BOIS EN FONCTION DE SON UTILISATION
Nota : cette répartition reste bien sûr à l’appréciation de
l’utilisateur en fonction de ses choix personnels par rapport à
l’utilisation des différentes énergies.
- en abcisse, les différentes combinaisons (ou systèmes)
envisageables en fonction du type de chaudière et du degré
d’automatisation souhaité.
Le schéma ci-dessous constitue une aide au choix d’une chaudière
bois (biomasse) pour une intégration optimale dans un système de
chauffage d’une maison individuelle :
- en ordonnée, la répartition de l’utilisation la plus judicieuse selon
nous sur une saison de chauffe, entre l’énergie bois et une autre
énergie (priorité étant donnée à l’énergie bois).
CF120
CBB
CBI
CBM
CBP
Granulés
(Automatique)
bûches
(Manuel)
CB_F0010A
100 %
Pac air / eau
+ Solaire
Solaire
50 %
Pac air / eau
Pac air / eau
+ Solaire
Solaire
Pac air / eau
ecs
electrique
Pac air / eau
+ Solaire
Solaire
Pac air / eau
Fioul / Gaz
ecs
electrique
CF
CBB
CBB
CF
Fioul / Gaz
autres énergies
0
Pac air / eau
+ Solaire
Pac air / eau
CBB
C
CBB
CF
CF
50 %
Fioul / Gaz
+ Solaire
biomasse
100 %
Pour simuler la solution retenue pour la répartition des différentes énergies
et en faire le bilan économique, vous pouvez vous connecter sur le site de
l’ADEME : http://www2.ademe.fr/servlet/getBin?name=D415986C
AD7A5F1BC6EA3CF742C5DFA51118218757947.xls
Important : Tous les systèmes présentés ci-dessus sont associés à un ballon
tampon de stockage d’énergie. La part “solaire” varie selon
qu’il s’agisse d’un système CESI ou SSC.
Exemple : L’utilisateur possède déjà une installation de chauffage central
au fioul et souhaite la compléter par une chaudière bois à
bûches. Il compte utiliser cette chaudière les 20 jours les plus
froids de l’année, que lui conseiller ?
Dans ce cas il utilisera l’énergie biomasse à moins de 50 %, ce qui lui
laisse le choix entre 2 solutions : CF/CBB ou CBM. La solution la plus
économique étant CF/CBB, il lui restera à fixer son choix en fonction de
la puissance nécessaire et des contraintes d’installation (place dans la
chaufferie).
CHOIX DE LA CHAUDIÈRE BOIS ET DU BALLON TAMPON ASSOCIÉ EN FONCTION DE LA PUISSANCE À INSTALLER
Le schéma ci-contre se présente comme suit :
- le graphique du haut donne une approche de la puissance à
installer (déperditions) selon le type de construction à chauffer et
sa situation géographique
- le diagramme suivant permet de préselectionner la puissance
nécessaire de la chaudière en fonction de son taux d’utilisation :
une utilisation avec un taux de 50 ou 80 % est idéale (voir
page 15) à 100 % de la puissance par rapport aux besoins la
chaudière est limite, en-dessous de 50 % la chaudière serait
surdimensionnée ce qui est à éviter (bistre, goudron)
- le graphe suivant donne les différents modèles de chaudières
adaptés au type et à la surface de la construction considérée
Conseil : la puissance de la chaudière retenue devra être
supérieure de 20 % aux besoins.
- le dernier schéma indique le volume du ballon tampon conseillé à
associer à la chaudière choisie.
Remarque : seule ou en relève d’une chaudière fioul/gaz, la
puissance de la chaudière bois à installer sera la même.
16
7/05/08 15:32:39
Exemple
Type d' habitation
très isolée
100
150
Surface
habitable
isolée / double vitrage
100
150
200
250
200
250
100
150
avant 1975
200
250
(m2)
Définition de la
puissance utile
Exemple :
5
Maison de 135 m2,
isolée, en zone ➁
Puissance utile
nécessaire : 11 kW
10
Zone 1
15
20
2
25
1
Zone 2
30
35
2
40
Puissance
à installer Pu
(kW)
Utilisation d’une chaudière de
15 kW à 80 % ou de 20 à
30 kW à 50 %
Plage d' utilisation de la puissance en fonction de la chaudière choisie
et le type de maison
Choix de la puissance
kW
40
30
25
20
15
50%
80%
100%
Surface habitable couverte pour la puissance (P) des chaudières proposées
Choix de la chaudière
Chaudières possibles : de 15
à 30 kW
A retenir : 15 ou 20 kW pour
garantir les plages d’utilisation
proches de 80 %
Limite conseillé pour le choix (P=120% de Pu)
CF CBB CBI CBM CBP
124
15
15 15
125-126 20 20
20
127
- 25 25
128-129
30
30
30
-
-
-
40
-
-
nsio
nn
Pu
Volume conseillé du ballon tampon à associer selon la puissance de la chaudière choisie et le type de maison
(L )
Volume ballon tampon
- 750 l avec chaudière de
15 kW
- 1000 l avec chaudière de
20 kW
2500
2000
1500
1000
750
500
25 kW
30 kW
40 kW
20 kW
15 kW
100
150
200
très isolée
100
En conclusion pour l’exemple donné, le choix entre la
chaudière de 15 ou 20 kW se fera d’une part en fonction de la
place disponible pour le couple chaudière + ballon tampon et
eme
nt à
100%
250
100
150
200
isolée / double vitrage
150
250
200
avant 1975
250
CB_F0011A
Volume du ballon
tampon à associer
à la chaudière
dim
e
CB_F0011A
d’autre part au regard de la longueur des bûches (s’il s’agit d’une
chaudière à bûches) que l’utilisateur souhaitera manipuler.
17
7/05/08 15:32:40
LES RENSEIGNEMENTS NÉCESSAIRES À L’INSTALLATION D’UNE CHAUDIÈRE BOIS
MISE EN PLACE DANS LA CHAUFFERIE
Le local de chaufferie doit se trouver si possible à proximité du
lieu de stockage des bûches ou des granulés de bois. Il doit être
suffisamment grand pour :
- accueillir la chaudière, le préparateur ecs et le ballon tampon
ainsi que le système d’alimentation en granulés pour les CBP
- pour que la chaudière bois puisse être installée à côté de la
chaudière existante (en cas de rénovation) pour des raisons
d’hydraulique ; le ballon tampon pourra être monté dans un local
voisin de la chaufferie.
Dans tous les cas, l’accès aisé aux organes de commande, aux
réglages et pour l’entretien doit être garanti.
Les cotes indiquées en rouge correspondent aux dimensions
minimales (en m) conseillées pour assurer une bonne accessibilité
autour de la chaudière.
0,5 m
X
0,5 m
1,5 m
CF 120 CSE
124 à 127 128-129
CBB
CBI
CBM
CBP
0,5
0,5
0,5
0,5
CB_F0014
0,5 m
X (m)
0,86*
0,98*
* pour assurer le dégagement de l’échangeur de sécurité
Ventilation de la chaufferie
L’emplacement des orifices d’aération pour la ventilation de la
chaufferie doit être conçu en fonction des vents dominants pour
optimiser le tirage de la cheminée. Il faut impérativement prévoir
une aération haute et une aération basse afin de fournir l’air
nécessaire à la combustion et de permettre le bon fonctionnement
du modérateur de tirage.
Remarque : Nous attirons votre attention sur les risques de
corrosion des chaudières installées dans ou à proximité de locaux
dont l’atmosphère peut être polluée par des composés chlorés
Remplissage
20 cm minimum
Aspiration poussières
Volume utile
3/4 du volume
de stockage
2,5 m
30 cm
35°
à
45°
CB_F0019
Remarque : stockage des granulés bois
Une réserve peut être mise en place à côté de la chaudière
si l’alimentation en granulés se fait par sacs. Pour éviter la
manipulation de ces sacs, nous conseillons la réalisation d’un silo à
granulés (soit acheté, soit construit sur place) dans le local voisin de
la chaufferie duquel les granulés seront transférés directement au
brûleur par la vis d’alimentation. La construction d’un tel silo peut
se faire facilement (soi même, ou par un charpentier) à partir de
panneaux de particules hydrofuges (pas de contact avec les murs :
humidité).
2 - 2,5 m
Section des aérations (en cm2)
Ventilation haute
S(cm2) = 6 x P(kW)
mini : 250 cm2
Ventilation basse
S(cm2) = 12 x P(kW)
mini : 350 cm2
ou fluorés (par ex. salon de coiffure, locaux industriels (solvants),
machines frigorifiques etc…). Dans ce cas nous ne saurions assurer
la garantie.
RACCORDEMENT À LA CHEMINÉE
40 cm
16 cm
CB_F0015
Le raccordement à la cheminée devra être effectué par un
professionnel qualifié suivant la réglementation en vigueur et
conformément aux règles de l’Art.
Les fumées provenant de la combustion du bois sont toujours
plus ou moins chargées en vapeurs condensables qui en cas de
refroidissement exagéré des fumées, se condensent, ce qui peut se
traduire par la formation de dépôts de goudron dans la cheminée
(goudronnage) et par des infiltrations à travers les parois (bistrage).
Il est important que la cheminée ne puisse se refroidir que
très lentement. La cheminée devra donc avoir des parois
suffisamment épaisses, étanches et peu conductrices de
chaleur.
Au cas où la cheminée serait constituée par des tuyaux ou des
poteries, on évitera les fuites aux joints par des emboîtements
inversés. Les coudes ou tuyaux en aluminium sont à proscrire.
18
7/05/08 15:32:41
Dans tous les cas :
- le tuyau de raccordement de l’appareil au conduit de fumée
doit être de même dimension que la buse, le plus court et le plus
direct possible avec une pente montante vers la cheminée. Il doit
être coupé en biseau et être dimensionné de façon à empêcher
le retour dans la chaudière, des condensats éventuels de la
cheminée
- le conduit de cheminée doit être le plus droit possible isolé (la
température des parois ne doit pas dépasser 50°C), de section
constante adaptée à l’appareil raccordé (voir ci-contre) et
comporter au minimum une trappe de ramonage à sa base (une
2ème trappe dans les combles est conseillée). Il doit déboucher sur
le toit en dépassant le faitage d’au moins 40 cm et doit être le
point le plus haut dans un rayon de 8 m. Il doit rester distant de
16 cm minimum du parement le plus proche.
La cheminée devra comporter un modérateur de tirage afin de
stabiliser au mieux le tirage.
Le tableau ci-dessous indique les dimensions minimales de la
cheminée à respecter pour assurer le tirage nécessaire à la buse. Il
convient cependant de se reporter aux réglementations nationales
voire locales en vigueur.
Dimensions de la cheminée en mm :
Puissance (kW)
< 35 kW
jusqu’à 60 kW
Hauteur
cheminée
/ 20 x 20, Ø 22,5
de 5 à 8 m
de 8 à 12 m
/ 20 x 30, Ø 30
/ 20 x 20, Ø 22,5
/ 20 x 20, Ø 22,5
RACCORDEMENT AU CIRCUIT CHAUFFAGE
• Les ballons “tampon”
Afin d’exploiter au maximum les performances des chaudières
bois et de maîtriser au mieux la régulation du chauffage et
le cas échéant de la production d’eau chaude sanitaire, nous
préconisons fortement l’installation d’un accumulateur en
tampon.
Remarque : Lorsque l’émetteur de chaleur est un plancher
chauffant l’installation d’un tel ballon tampon s’impose d’autant plus
qu’il permettra d’éviter d’incessants redémarrages de la chaudière
multipliant encore les risques de corrosion et de bistrage. Le volume
du ballon tampon doit permettre de stocker l’énergie produite
par une charge en bois complète de la chaudière. Le calcul de ce
volume peut se résumer simplement à la formule suivante.
V (l) = (25 à 50) x P (kW)
V = Volume tampon,
P = puissance utile de la chaudière
D’où pour les chaudières De Dietrich proposées, le tableau
d’application suivant :
Volume conseillé (l)
CBB 15E
CBM 15
CBP 15
CF 124 CSE, 125 CSE
750
CBB 20
CBI 20
CBP 20
CF 126 CSE
1000
CBI 25, CBM 25
CF 127 CSE
1500
CBB 30
CBI 30, CBM 30
CF 128 CSE, 129 CSE
1500
CBI 40
2000
Volume minimal (l)
500
500
750
750
1000
Chaudière
type
• Les dispositifs de sécurité
Les chaudières à bûches sont exposées à des surchauffes
accidentelles pouvant porter l’installation à des températures
élevées. Il faut donc pouvoir contrôler ces surchauffes en évacuant
l’énergie excédentaire.
Plusieurs radiateurs non régulés peuvent permettre d’évacuer
une partie de l’énergie excédentaire, des sécurités thermiques
sont cependant obligatoires.
• Vase d’expansion, échangeur de sécurité
L’installation doit être réalisée de préférence avec soupape
de sécurité et vase d’expansion fermé, l’échangeur de sécurité
(intégré d’origine dans les chaudières CB, livrable en option pour
les CF 120 CSE - voir page 14) est à raccorder impérativement
au travers d’une vanne de commande thermostatique (colis L33
livrable en option - voir page 14) à l’alimentation en eau froide.
Lors d’une surchauffe, une sonde placée sur la chaudière déclenche
l’arrivée d’eau froide parcourant alors cet échangeur. L’installation
d’une soupape de sécurité tarée à 3 bar et située directement à
la partie supérieure du générateur est obligatoire et permettra
d’évacuer la vapeur produite lors d’une surpression, ver l’égout.
Dimensionnement du vase d’expansion
Dans les installations avec chaudière bois + ballon tampon,
les volumes d’eau et les différences de température sont
très importants et par conséquence il est nécessaire de bien
dimensionner le vase d’expansion.
Volume mini du vase d’expansion
Volume ballon tampon (l)
500
750
1000
1500
2000
Volume mini vase d’expansion (l)
40
60
80
110
150
19
7/05/08 15:32:41
d’eau potable. Un disconnecteur doit donc être installé pour le
remplissage du circuit chauffage conformément à la réglementation
en vigueur.
Voir exemples d’installations en pages 5, 7, 9, 11 et 13.
• Les dispositifs de relevage de la température retour
Ces dispositifs permettent de mélanger de l’eau de retour à l’eau
chaude de départ de la chaudière ; ils sont conçus pour éviter les
retours froids produisant des condensations acides corrosives sur
les parois du foyer de la chaudière. Le montage de ces dispositifs
doit permettre de garantir une température des retours minimales
de 60 °C. De tels dispositifs sont disponibles en option et sont
obligatoires pour les chaudières acier (voir page 14).
Voir exemples de raccordement sur les schémas présentés en pages
5, 7, 9, 11 et 13.
RACCORDEMENT ÉLECTRIQUE
Attention : Le câblage électrique ayant été soigneusement
contrôlé en usine, les connexions intérieures du tableau de
commande ne doivent en aucun cas être modifiées.
Le raccordement de l’alimentation et de la pompe du module de
relevage de la température retour (options colis EA 108 ou ML 9),
se fera sur le bornier repéré à l’intérieur du tableau.
Le raccordement de la régulation SV-matic (option - colis AD 205)
est à réaliser par l’installateur à l’aide du schéma délivré avec la
régulation.
Légendes des schémas hydrauliques des pages 5, 7, 9 11 et 13
1
2
3
4
7
9
10
11
11a
11b
16
17
18
21
23
24
25
26
27
28
29
30
Départ chauffage
Retour chauffage
Soupape de sécurité 3 bar
Manomètre
Purgeur automatique
Vanne de sectionnement
Vanne mélangeuse 3 voies
Accélérateur chauffage
Pompe chauffage électronique pour circuit
direct
Pompe chauffage pour circuit avec vanne
mélangeuse
Vase d’expansion
Robinet de vidange
Dispositif de remplissage du circuit chauffage
Sonde extérieure
Sonde départ après vanne mélangeuse
Entrée primaire échangeur
Sortie primaire échangeur
Pompe de charge
Clapet anti-retour
Entrée eau froide sanitaire
Réducteur de pression (si pression
d’alimentation > 80 % du tarage de la
soupape de sécurité)
Groupe de sécurité sanitaire taré et plombé à
7 bar
DE DIETRICH THERMIQUE
S.A.S. au capital social de 22 487 610 d
57, rue de la Gare - 67580 Mertzwiller
Tél. 03 88 80 27 00 - Fax 03 88 80 27 99
www.dedietrich.com
32
33
39
44
46
50
51
52
56
61
64
65
79
80
84
85
87
88
89
90
101
109
Pompe de bouclage ecs
Sonde ecs
Pompe d’injection
Thermostat de sécurité 65°C à réarmement
manuel pour plancher chauffant
Vanne 3 voies directionnelle à 2 positions
Disconnecteur
Robinet thermostatique
Soupape différentielle
Retour boucle de circulation ecs
Thermomètre
Circuit chauffage direct (radiateurs par ex)
Circuit chauffage avec vanne mélangeuse
(plancher chauffant par ex)
Sortie primaire de l’échangeur solaire
Entrée primaire de l’échangeur solaire
Robinet d’arrêt avec clapet anti-retour
déverouillable
Pompe circuit primaire solaire (à raccorder sur
DIEMASOL)
Soupape de sécurité tarée à 6 bar
Vase d’expansion circuit solaire
Réceptable pour fluide solaire
Lyre antithermosiphon (= 10 x Ø tube)
Vanne à sphère avec clapet anti-retour
Mitigeur thermostatique
110 Dispositif d’arrêt intégré au raccord du vase
d’expansion
111 Vanne mélangeuse 4 voies manuelle
112a Sonde capteur solaire
112b Sonde ecs préparateur solaire
112d Sonde de départ échangeur à plaques
114 Dispositif de remplissage et de vidange circuit
primaire solaire
115 Robinet thermostatique de distribution par zone
126 Régulation solaire
129 DUO-TUBES
130 Dégazeur à purge manuelle (Airstop)
131 Champ de capteurs
132 Station solaire complète avec régulation
DIEMASOL
133 Commande à distance interactive
134 Bypass réglable
135 Vanne mélangeuse 3 voies thermostatique à
consigne fixe
145 Vanne de commande de la batterie de sécurité
146 Module thermostatique de réglage de la
température du circuit retour
05/08 – 300 008450 B – 347.555.559 R.C.S Strasbourg – Document non contractuel. Il vous est possible de vérifier sa validité sur le site http:/www.dedietrichthermique.com - Imprimé en France - OTT Imprimeurs 67310 Wasselonne - 81554
Remarque
Nous déconseillons les installations avec vase d’expansion ouvert ;
une telle installation reste néanmoins possible (DTU 65.11).
Par ailleurs, les installations de chauffage doivent être conçues et
réalisées de manière à empêcher les retours des eaux du circuit
de chauffage et des produits qui y sont introduits, vers le réseau
13/05/08 15:58:41

CF 120 CSE,, CBB,, CBI,, CBM,, CBP

Transcription

Documents pareils

Le chauffage central au bois avec hydroaccumulation - Saint-Roch

CF INGENIERIE - NORSKE SKOG Œ MODIFICATION CHAUDIÈRE

Nettoyeur haute pression Idroscoppio

Tarifs installateur chaudiere chatenay-malabry 92290

Tarifs reparateur climatisation niort 79000

Tarifs chauffagiste chatenay-malabry 92290

Nettoyage et entretien Détartrage Quelques conseils

Offre SAVELYS pour les adhérents de l`APEL
