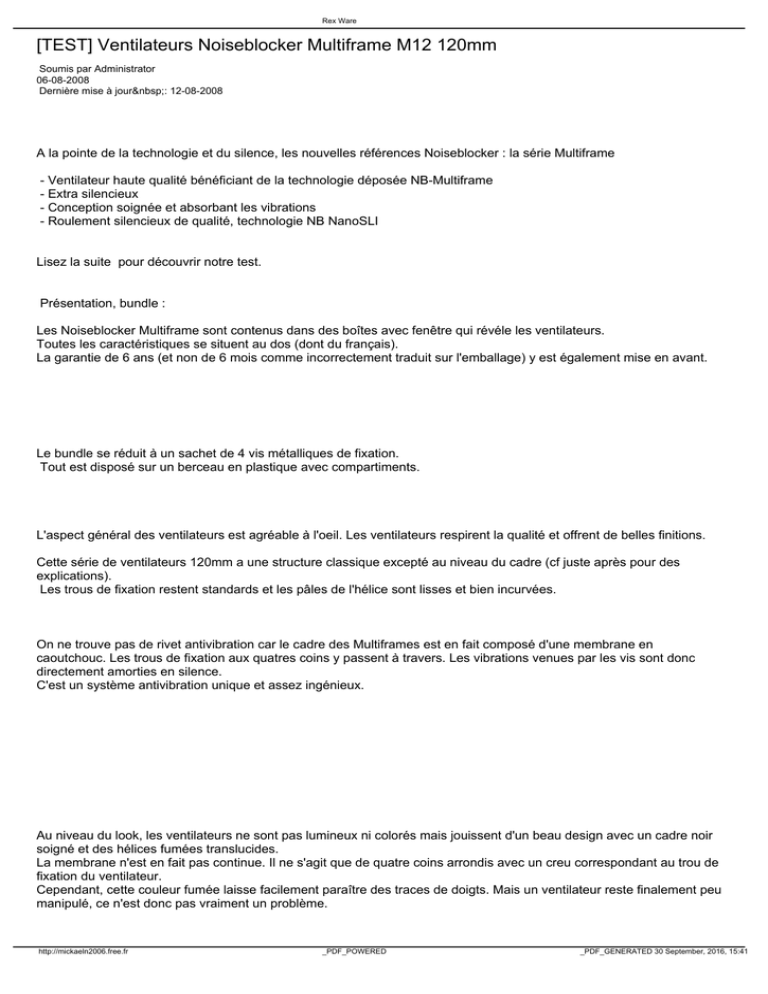

[TEST] Ventilateurs Noiseblocker Multiframe M12 120mm
Soumis par Administrator
06-08-2008
Dernière mise à jour : 12-08-2008
A la pointe de la technologie et du silence, les nouvelles références Noiseblocker : la série Multiframe
- Ventilateur haute qualité bénéficiant de la technologie déposée NB-Multiframe
- Extra silencieux
- Conception soignée et absorbant les vibrations
- Roulement silencieux de qualité, technologie NB NanoSLI
Lisez la suite pour découvrir notre test.
Présentation, bundle :
Les Noiseblocker Multiframe sont contenus dans des boîtes avec fenêtre qui révéle les ventilateurs.
Toutes les caractéristiques se situent au dos (dont du français).
La garantie de 6 ans (et non de 6 mois comme incorrectement traduit sur l'emballage) y est également mise en avant.
Le bundle se réduit à un sachet de 4 vis métalliques de fixation.
Tout est disposé sur un berceau en plastique avec compartiments.
L'aspect général des ventilateurs est agréable à l'oeil. Les ventilateurs respirent la qualité et offrent de belles finitions.
Cette série de ventilateurs 120mm a une structure classique excepté au niveau du cadre (cf juste après pour des
explications).
Les trous de fixation restent standards et les pâles de l'hélice sont lisses et bien incurvées.
On ne trouve pas de rivet antivibration car le cadre des Multiframes est en fait composé d'une membrane en
caoutchouc. Les trous de fixation aux quatres coins y passent à travers. Les vibrations venues par les vis sont donc
directement amorties en silence.
C'est un système antivibration unique et assez ingénieux.
Au niveau du look, les ventilateurs ne sont pas lumineux ni colorés mais jouissent d'un beau design avec un cadre noir
soigné et des hélices fumées translucides.
La membrane n'est en fait pas continue. Il ne s'agit que de quatre coins arrondis avec un creu correspondant au trou de
fixation du ventilateur.
Cependant, cette couleur fumée laisse facilement paraître des traces de doigts. Mais un ventilateur reste finalement peu
manipulé, ce n'est donc pas vraiment un problème.
http://mickaeln2006.free.fr
_PDF_POWERED
_PDF_GENERATED 30 September, 2016, 15:41
Rex Ware
Les Multiframes sont alimentés en 3 pins par un câble magnifiquement gainé de noir.
La partie partant du moteur vers l'extérieur du cadre reste visible et sans gaine.
Les roulements sont ici à billes (NB Nano SLI).
Le ventilateur est vendu dans les 20€.
A la pointe de la technologie et du silence, les nouvelles références Noisblecker
- Ventilateur haute qualité bénéficiant de la technologie déposée NB-Multiframe
- Extra silencieux
- Conception soignée et absorbant les vibrations
- Roulement silencieux de qualité, technologie NB NanoSLI
Noiseblocker Multiframe S1 :
- Vitesse max : 750 RPM
- Débit max : 58 m3/h
- Bruit max : <19 dB
- Couleurs : noir/translucide
- Bundle : 4 vis métalliques
- Roulements : billes
- Lumineux : non
- Prix : 20&euro;
Noiseblocker Multiframe S2 :
- Vitesse max : 1250 RPM
- Débit max : 87 m3/h
- Bruit max : 19 dB
- Couleurs : noir/translucide
- Bundle : 4 vis métalliques
- Roulements : billes
- Lumineux : non
- Prix : 20&euro;
Protocole de tests :
Mesure de la vitesse :
Pour les ventilateurs, nous commençons par une mesure de la vitesse de rotation de l'hélice en RPM (tours / minute) à
l'aide d'un tachymètre laser Lutron. Les mesures sont faites en 5V et 12V et comparées avec les données
constructeurs.
Mesure de flux :
Pour les ventilateurs, nous mesurons expérimentalement le débit d'air en faisant une mesure de la vitesse du flux d'air
émis par le ventilateur à l'aide d'un anémomètre à hélice 3000.
La vitesse mesurée est en mètres par seconde (m/s).
Avec l'aire de l'hélice, on en déduit le flux d'air en mètres cubes par seconde (m^3/s).
Pour un ventilateur de 120mm, l'aire de l'hélice en mètres carrés (m²) est donné par la formule 3.14 * 0.06^2 (Pi *
rayon^2).
http://mickaeln2006.free.fr
_PDF_POWERED
_PDF_GENERATED 30 September, 2016, 15:41
Rex Ware
Le débit d'air en mètres cubes par seconde (m^3/s) se déduit alors en multipliant la vitesse mesurée par cet aire.
Ex: On trouve une vitesse de 2 m/s pour un ventilateur de 120 mm.
L'aire du ventilateur est = 3.14*0.06^2 = 0.011304 m^2.
On trouve alors un débit d'aire de 2 * 0.011304 = 0.022608 m^3/s
Il ne reste plus qu'à changer d'unités pour avoir des CFM (Cubic meter per minute).
Les CFM sont des mètres cubes par minute (m^3/min).
On a 1 CFM = 1.699 m^3/h.
On transforme alors nos m^3/s en m^3/h : 0.022608 m^3/s * 3600 donne 81.3888 m^3/h.
Le débit est donc de 81.3888/1.699 = 47.9 CFM.
Les résultats à vide sans obstacle, fait en 5V et 12V, seront recueillis dans un tableau en comparaison avec les données
constructeur.
Tous les résultats recueillis sont exprimés pour un fonctionnement des ventilateurs à vide (ventilateurs de boîtier).
Nous réalisons une seconde salve de tests avec cette fois un fonctionnement avec obstacle : le ventilateur est monté
sur un radiateur (Sunbeam Core Contact Freezer).
Des mesures de températures pourraient mesurer l'efficacité du ventilateur sur un radiateur mais de nombreux facteurs
peuvent parasiter la température.
Nous avons donc préféré regarder la capacité de pénétration de l'air dans le radiateur (test de pression statique ou
test aéraulique) en mesurant le flux d'air à la sortie du radiateur. Cela a été fait en deux points du radiateur (pointes des
flèches rouges sur le schéma ci-dessous), la forme du Core Contact Freezer offrant un creux.
Les résultats sont recueillis dans un tableau et classés suivant le delta du flux (différence du flux d'entrée moins la
différence du flux de sortie). Un delta faible signifie que le ventilateur a une forte capacité à faire pénétrer le flux d'air
dans le radiateur (bonne pression statique).
Mesure de bruit :
Pour les ventilateurs et tous les produits de refroidissement actifs, nous mesurons l'émission sonore à l'aide d'un
décibelmètre numérique SL-100.
Les résultats mesurés sont en décibel (dB) à une distance de 3 cm du centre de l'hélice.
La mesure se fait dans une certaine ambiance sonore. Le décibelmètre est donc étalonné pour adapter les mesures
aux environnements fluctuants.
Les mesures sont faites en 5V et 12V (basse et haute vitesses) et recueillies dans un tableau en comparaison avec les
données constructeurs.
En plus de ces mesures, nous proposons des échantillons en .wav à écouter pour vous faire vous-même une idée de
l'émission sonore.
Les échantillons proposés sont ceux :
- du bruit ambiant
- du système actif à basse vitesse
- du système actif à haute vitesse
Pour l'émission sonore des ventirads, le protocole est le même avec une mesure faite avec ventilateur monté sur le
radiateur à une distance de 5 cm.
http://mickaeln2006.free.fr
_PDF_POWERED
_PDF_GENERATED 30 September, 2016, 15:41
Rex Ware
Résultats :
Voici tous nos résultats de laboratoire sur plus de xxx ventilateurs :
- caractéristiques matérielles (lien à venir)
- caractéristiques techniques (lien à venir)
Nous récoltons également une base de données de la forme des pâles de chaque ventilateur.
Base de données Rexware.fr pâles ventilateurs 120mm
Roulements :
Plusieurs types de roulement équipent les ventilateurs :
- roulements à billes : roulements équipés d'une rangée de billes placées dans un cylindre creux. Ces roulements ont
une très bonne durée de vie.
- doubles roulements à billes : roulements avec double rangée de billes.
Les roulements à billes ou "rifle" ont une durée de vie supérieure aux roulements à huile (50 000 heures contre 20-30 000
heures). Ce roulement "rifle" offre le silence d'un roulement à huile puisqu'il s'agit en fait d'un roulement à huile amélioré. Il
y a un mécanisme spécial au c&oelig;ur du moteur qui augmente la durée de vie.
Le "rifling" tube au centre du moteur baigne dans l'huile qui lubrifie sa paroi intérieure et extérieure.
Le "rifling" est contenue dans le tube. Il s'agit d'un autre tube métallique spiralé complètement baigné dans l'huile. Ces
spirales creusées dans le tube pompent l'huile en bas du ventilateur vers le haut puis la renvoie vers le bas dans un
cycle continu. Cela permet en fait de diminuer la friction entre l'axe et le haut du ventilateur lorsque celui-ci est placé
verticalement (c'est le cas une fois monté et installé sur le ventirad).
La durée de vie reste cependant inférieure à un roulement à billes mais ce dernier est bien plus cher.
Le silence offert est le meilleur par rapport aux roulements à huile et à bille.
RoulementRifleSleeveBillesVie (heures)40,00030,00050,00 ComposantsHuile et cylindre strié
NormalBillesNoyauCylindre recycleur d'huile
FloatingNormalOil ProtectionRecyclageNormalBonChaleur
frottementBasHautMoyenSilenceExcellentNormalMoyenPrixMoyenBasCher
- roulements à huile : ces roulements incluent tous les roulements par bain dans un liquide (liquide lubrifiant, huile, fluide
dynamique, etc...). On les appelle "sleeve bearing" en anglais ou roulements à palier lisse. Ils sont précisément
composés de pièces métalliques cylindriques baignées dans un fluide lubrifiant. Ces roulements ont l'avantage d'être
plus silencieux que les roulements à billes mais ont une durée de vie moindre.
http://mickaeln2006.free.fr
_PDF_POWERED
_PDF_GENERATED 30 September, 2016, 15:41
Rex Ware
- roulements hybrides : mixte de roulements (à billes (ball) et à huile (sleeve)).
- roulements céramiques : ce sont des roulements à billes mais non plus métalliques mais en céramique. Ces
roulements sont assez rares et coûteux.
Voici pour finir un tableau d'exemples de types de roulement par ventilateur :
- SilenX Ixtrema : roulement à billes hybride
- Noctua NF-S12 : roulement à huile (auto-stabilisé)
- Scythe Ultra Kaze (2000 et 3000 RPM) : roulement à huile
- Scythe Kaze-White : roulement à huile
- Akasa Silent Color : roulement à huile
- Gamme NeXus : roulement à huile
- Noctua NF-P12 : roulement à huile (auto-stabilisé)
- Gamme NeXus PWM : roulement à huile
Tests, résultats :
Voici les différents résultats trouvés. Vous trouverez les commentaires des résultats après les graphiques.
Voici tout d'abord les vitesses de rotation des ventilateurs mesurées avec un tachymètre laser. Les résultats sont
classés par valeur moyenne pour le 5 et 12V.
NOTE : les résultats de vitesse pour le Multiframe S2 étaient erronés à cause d'un problème d'ajustement du tachymètre
laser. Les résultats ont été mis à jour avec les bonnes valeurs. On trouve bien une valeur proche des 1250 RPM
théoriques, ce qui correspond bien maintenant aux résultats trouvés ci-après. Nous nous excusons pour cette petite
erreur qui pouvait se remarquer facilement en examinant les résultats de flux et de niveau sonore.
Voici ensuite les flux d'airs mesurés en 5V et 12V avec un anémomètre placé à 1 cm. Les résultats sont classés par
valeur moyenne pour le 5 et 12V.
Le bruit en 5V et 12V mesuré à l'aide d'un sonomètre digital placé à 3 cm est donné par ce graphique. Les résultats sont
classés par valeur moyenne pour le 5 et 12V.
Le Multiframe S1 est le ventilateur qui tourne le moins vite de notre classement autour des 700 RPM à 12V.
Avec cela, le débit d'air fourni est naturellement le plus faible : 30 CFM à 12V seulement.
Avec des valeurs si faibles, le S1 doit être extrêmement silencieux. Et c'est le cas puisque on enregistre le meilleur
silence avec ce dernier.
Le Noiseblocker Multiframe S1 est donc THE ventilateur de boîtier si vous cherchez avant tout le silence et un
refroidissement minimal.
Voici pour les tests en mode libre sans obstacles.
Voyons maintenant ce qu'il en est des performances avec obstacle (ventilateurs montés sur radiateur).
Pour cela, on regarde la pression statique en fonction du débit d'air. Une pression statique importante est synonyme
d'une forte capacité de pénétration de l'air au travers des ailettes du radiateur et donc d'un meilleur refroidissement.
Essayez de refroidir votre café en soufflant dessus à travers un linge épais et vous aurez compris la notion d'impédance
du système : il ne s'agit bien sûr pas de l'impédance électrique mais de la résistance au passage de l'air.
Cette résistance est provoquée par tout ce qui contrecarre le passage de l'air : câbles, nappes, cartes électroniques,
turbulences provoquées par la forme du coffret, ... Courbe de Pression statique du système en fonction du débit d'air
http://mickaeln2006.free.fr
_PDF_POWERED
_PDF_GENERATED 30 September, 2016, 15:41
Rex Ware
Cette résistance s'exprime par la différence de pression entre l'air entrant dans le coffret et l'air sortant ; on l'appelle
parfois pression statique (exprimée en mmH2O ; 1 mmH2O, mmCE (15.56 °C) = 9.79706 Pa). Cette résistance n'est pas
constante ; elle augmente avec le débit du ventilateur.
Les ventilateurs sont donc testés en deux situations (qui offiront souvent des résultats différents) :
- ventilateurs testés en mode libre sans aucun obstacle (ventilateurs de boîtier)
- ventilateurs testés sur un radiateur
Nous avons donc regardé la capacité de pénétration de l'air dans le radiateur (test de pression statique ou test
aéraulique) en mesurant le flux d'air à la sortie du radiateur. Cela a été fait en deux points du radiateur (pointes des
flèches rouges sur le schéma ci-dessous), la forme du Core Contact Freezer offrant un creux.
Les résultats sont recueillis dans un tableau et classés suivant le delta du flux (différence du flux d'entrée moins la
différence du flux de sortie). Un delta est élevé signifie que le ventilateur a une forte capacité à faire pénétrer le flux
d'air dans le radiateur (bonne pression statique).
Voici les résultats des deltas (flux entrant - flux sortant 1 et flux entrant - flux sortant 2) avec les ventilateurs alimentés
en 12V.
Certains flux sortant N°2 n'ont pû être mesurés pour certains ventilateurs avec un débit d'air trop faible.
Les résultats sont classés par deltas croissants.
Le Multiframe S2, pour notre modèle reçu, semble tourner moins vite à 12V que les 1250RPM théoriques. On enregistre
une vitesse de rotation de 1020 RPM seulement.
Le flux d'air à 12V correspondant à ces données : on enregistre 54 CFM, une valeur tout à fait honorable.
Le Multiframe S1 est le plus silencieux de notre classement. Il se paie même le luxe de dépasser le nouveau
Noisebocker XL1 Rev 3.0 et bien entendu le Noctua NF-S12.
Le S2 est également extrêmement silencieux. C'est remarquable.
Outre sa relative faible puissance, sur les petits radiateurs le Multiframe S1 offre de bonnes performances. Sur les
radiateurs plus épais, cela sera un peu juste.
Le Multiframe S2 offre une assez bonne pression statique.
Conclusion :
Ces Multiframes sont donc d'excellents ventilateurs de boîtiers avec le S1 pour le silence extrême et le S2 pour une
assez bonne puissance dans un silence très appréciable.
Montés sur des radiateurs, ils montrent naturellement des limites de pénétration de par leur faible puissance (malgré
une assez bonne pression statique) mais cela reste tout à fait correct pour des radiateurs peu épais.
Les Plus
- Système antivibration
- Silence absolue (S1)
- Très bon rapport performances / bruit (S2)
- Bonne pression statique
- Look
Les Moins
- Pâles salissantes
- Pas d'adaptateur molex ni de potentiomètre
Merci à Noiseblocker de nous avoir fourni les échantillons
Acheter le Noiseblocker Multiframe M12-S1
Acheter le Noiseblocker Multiframe M12-S2
http://mickaeln2006.free.fr
_PDF_POWERED
_PDF_GENERATED 30 September, 2016, 15:41
