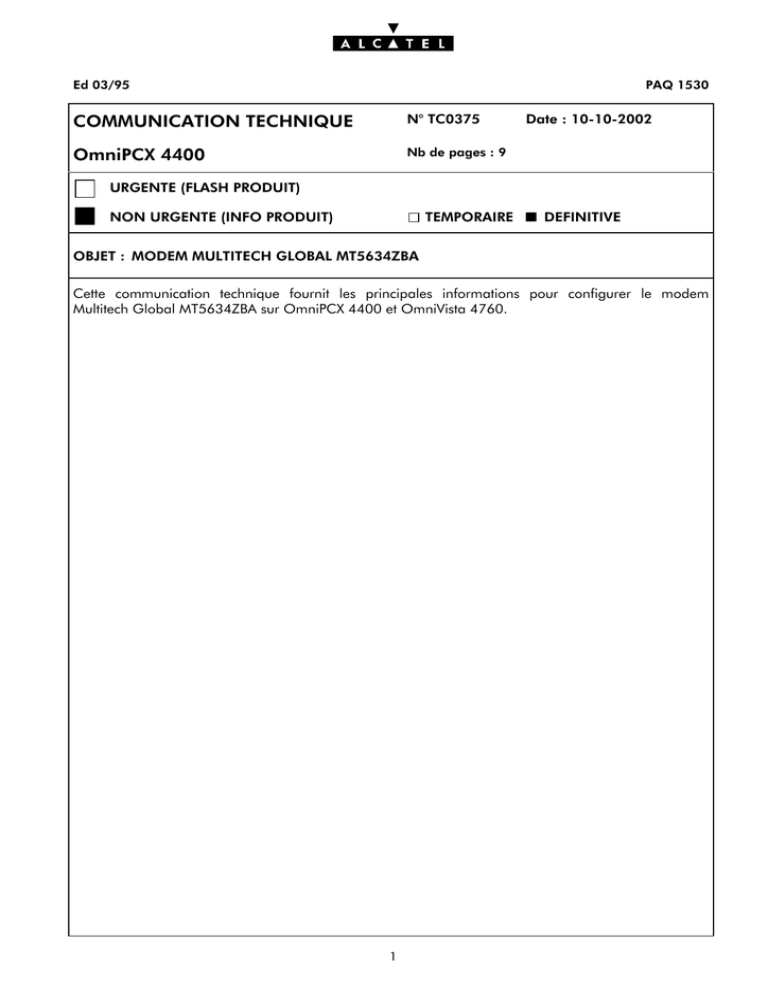

COMMUNICATION TECHNIQUE OmniPCX 4400

Ed 03/95
PAQ 1530
COMMUNICATION TECHNIQUE
N° TC0375
OmniPCX 4400
Nb de pages : 9
Date : 10-10-2002
URGENTE (FLASH PRODUIT)
NON URGENTE (INFO PRODUIT)
TEMPORAIRE
DEFINITIVE
OBJET : MODEM MULTITECH GLOBAL MT5634ZBA
Cette communication technique fournit les principales informations pour configurer le modem
Multitech Global MT5634ZBA sur OmniPCX 4400 et OmniVista 4760.
1
OmniPCX 4400
MODEM MULTITECH GLOBAL MT5634ZBA
SOMMAIRE
1.
INTRODUCTION ..........................................................................3
2.
MODES DE FONCTIONNEMENT ..................................................3
2.1.
Sur carte RMA ........................................................................................... 3
2.1.1.
Commandes .....................................................................................................3
2.1.2.
Lecture de la configuration initiale ...................................................................3
2.2.
Sur port CPU OmniPCX 4400 .................................................................... 5
2.2.1.
Commandes .....................................................................................................5
2.2.2.
Retour à la configuration d'origine ...................................................................5
3.
CONFIGURATION PAR PAYS........................................................5
4.
FONCTIONNEMENT SUR OMNIVISTA 4760.................................7
Ed. 10-10-2002
1
TC0375
OmniPCX 4400
MODEM MULTITECH GLOBAL MT5634ZBA
TC0375
2
Ed. 10-10-2002
OmniPCX 4400
MODEM MULTITECH GLOBAL MT5634ZBA
1.
INTRODUCTION
Cette communication technique fournit les principales informations pour configurer le modem
Multitech Global MT5634ZBA sur OmniPCX 4400 et OmniVista 4760.
Pour plus d'informations, se reporter à la documentation complète accessible à l'adresse :
http://www.multitech.com/globalmodem/
2.
MODES DE FONCTIONNEMENT
Ce modem peut être utilisé de deux façons :
−
sur carte RMA ou sur PC,
−
sur port CPU OmniPCx 4400.
2.1.
Sur carte RMA
La configuration initiale du modem convient.
2.1.1.
Commandes
Taper AT&W1Z => initialisation du modem
Taper AT&W0
=> sauvegarde de la configuration en mémoire non volatile
Note
Cette configuration est appelée à chaque reset.
2.1.2.
Lecture de la configuration initiale
Taper AT&V
Ed. 10-10-2002
3
TC0375
OmniPCX 4400
MODEM MULTITECH GLOBAL MT5634ZBA
at&f OK
at&v
Option
Selection
-------------------------Comm Standard
CCITT
CommandCharEcho
Enabled
Speaker Volume
Medium
Speaker Control
OnUntilCarrier
Handshake Speed
Fall Back Ena
Result Codes
Enabled
Dialer Type
Tone
ResultCode Form
Text
ExtendResultCode
Enabled
DialTone Detect
Enabled
BusyTone Detect
Enabled
CDC Action
Standard RS232
DTR Action
Standard RS232
Press any key to continue; ESC to quit.
AT Cmd
-------B
E
L
M
N
Q
T/P
V
X
X
X
&C
&D
Option
Selection
-------------------------V22b Guard Tone
Disabled
Flow Control
Hardware
DSR Control
DSR High
Break Control
\K5
Error Control Mode
V42,MNP,Buffer
Data Compression
V42bis/MNP5
DTR Dialing
Off
Eleven Bit
Off
Parity Bit
Even
AutoAnswerRing#
1
AT Escape Char
43
CarriageReturn Char 13
Linefeed Char
10
Backspace Char
8
Press any key to continue; ESC to quit.
AT Cmd
-------&G
&K
&S
\K
\N
%C
$D
$EB
#P
S0
S2
S3
S4
S5
Option
Selection
-------------------------Blind Dial Pause
3 sec
NoAnswer Timeout
65 sec
"," Pause Time
2 sec
Remote Config Char
37
No Carrier Disc
2000 msec
DTMF Dial Speed
95 msec
Escape GuardTime
1000 msec
Data Calling Tone
Enabled
Line Rate
33600
Callback Security
Disabled
Callback Delay
15 sec
Callback Parity
None/Space
Callback Inactivity 20 min
Callback Retries
4
User Profile
Stored
Xon/Xoff Pacing
Pacing On
Press any key to continue; ESC to quit.
AT Cmd
-------S6
S7
S8
S9
S10
S11
S12
S35
S37
#CBS
#CBD
#CBP
#CBI
#CBA
&W
&E12/13
Stored Phone Numbers
-------------------&Z0=
&Z1=
&Z2=
OK
TC0375
4
Ed. 10-10-2002
OmniPCX 4400
MODEM MULTITECH GLOBAL MT5634ZBA
2.2.
Sur port CPU OmniPCX 4400
Il existe une commande particulière qui permet de passer le modem en mode "Inerte" pour tous les
caractères qui seraient reçus depuis le port CPU et qui perturberaient le fonctionnement.
Cette commande bloque le port V24 du modem en mode "Commande" pour toutes vitesses
différentes de 115000bds.
2.2.1.
Commandes
Taper AT&W1Z
=> initialisation du modem
Taper AT%R1&W0 => passage du modem en mode "Inerte" et sauvegarde de la configuration en
mémoire non volatile
Note
Cette configuration est appelée à chaque reset.
2.2.2.
Retour à la configuration d'origine
Utiliser un terminal à 11500bds (exemple hyperterminal de Windows). Seule cette vitesse est
acceptée quand le modem est passé en mode "Inerte".
Commandes
Taper AT&F
caractères)
=> retour à la configuration initiale (ATTENTION il n 'y a pas d'écho local des
Taper AT&W0
=> sauvegarde de la configuration en mémoire non volatile.
3.
CONFIGURATION PAR PAYS
Ce modem a la particularité d'avoir des configurations possibles par pays.
−
Vérification du pays configuré.
Commande
Taper ATI9
Le résultat est en décimal.
Exemple 52 pour la France.
−
Affectation d'un code pays.
Commande
Taper AT%T19,0,"code pays"
Le code pays doit être indiqué en hexadécimal ; voir la table de code pays.
Exemple pour l'Inde, taper AT%T19, 0, 30 (30 en hexadécimal= 48 en décimal)
−
Sauvegarde de la configuration.
Commande
Taper AT&W0
−
Vérification du nouveau code pays.
Commande
Ed. 10-10-2002
5
TC0375
OmniPCX 4400
MODEM MULTITECH GLOBAL MT5634ZBA
Taper ATI9
Exemple pour l 'inde 48
Table des codes pays
Country
Argentina
Australia
Austria
Belgium
Brazil
Canada
China
Cyprus
Czech Republic
Denmark
Finland
France
Germany
Greece
Hong Kong
Hungary
Iceland
India
Indonesia
Ireland
Italy
Japan
Korea
Liechtenstein
Luxembourg
Mexico
Netherlands
New Zealand
Norway
Philippines
Poland
Portugal
Russia
Singapore
South Africa
Slovak Republic
Slovenia
Spain
Sweden
Switzerland
Turkey
U.K
United States
TC0375
AT Command (Hexadecimal)
AT%T19,0,34
AT%T19,0,01
AT%T19,0,34
AT%T19,0,34
AT%T19,0,34
AT%T19,0,34
AT%T19,0,34
AT%T19,0,34
AT%T19,0,25
AT%T19,0,34
AT%T19,0,34
AT%T19,0,34
AT%T19,0,34
AT%T19,0,34
AT%T19,0,30
AT%T19,0,30
AT%T19,0,34
AT%T19,0,30
AT%T19,0,30
AT%T19,0,34
AT%T19,0,34
AT%T19,0,10
AT%T19,0,30
AT%T19,0,34
AT%T19,0,34
AT%T19,0,34
AT%T19,0,34
AT%T19,0,09
AT%T19,0,34
AT%T19,0,30
AT%T19,0,30
AT%T19,0,34
AT%T19,0,34
AT%T19,0,30
AT%T19,0,35
AT%T19,0,34
AT%T19,0,30
AT%T19,0,34
AT%T19,0,34
AT%T19,0,34
AT%T19,0,34
AT%T19,0,34
AT%T19,0,34
6
Result Code (Decimal)
52
1
52
52
52
52
52
52
37
52
52
52
52
52
48
48
52
48
48
52
52
16
48
52
52
52
52
9
52
48
48
52
52
48
53
52
48
52
52
52
52
52
52
Ed. 10-10-2002
OmniPCX 4400
MODEM MULTITECH GLOBAL MT5634ZBA
4.
FONCTIONNEMENT SUR OmniVista 4760
Le modem doit être configuré en mode normal (initialisation usine).
IMPORTANT
Le nombre de sonneries avant réponse ne doit pas être modifié.
