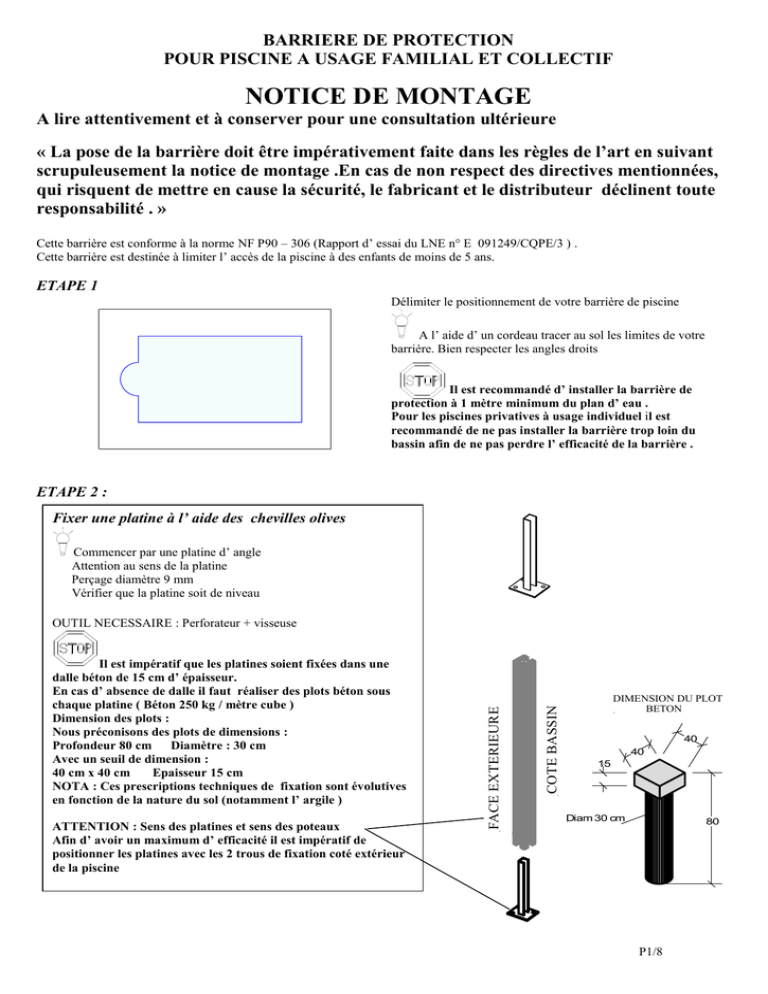

BARRIERE DE PROTECTION
POUR PISCINE A USAGE FAMILIAL ET COLLECTIF
NOTICE DE MONTAGE
A lire attentivement et à conserver pour une consultation ultérieure
« La pose de la barrière doit être impérativement faite dans les règles de l’art en suivant
scrupuleusement la notice de montage .En cas de non respect des directives mentionnées,
qui risquent de mettre en cause la sécurité, le fabricant et le distributeur déclinent toute
responsabilité . »
Cette barrière est conforme à la norme NF P90 – 306 (Rapport d’ essai du LNE n° E 091249/CQPE/3 ) .
Cette barrière est destinée à limiter l’ accès de la piscine à des enfants de moins de 5 ans.
ETAPE 1
Délimiter le positionnement de votre barrière de piscine
A l’ aide d’ un cordeau tracer au sol les limites de votre
barrière. Bien respecter les angles droits
Il est recommandé d’ installer la barrière de
protection à 1 mètre minimum du plan d’ eau .
Pour les piscines privatives à usage individuel il est
recommandé de ne pas installer la barrière trop loin du
bassin afin de ne pas perdre l’ efficacité de la barrière .
ETAPE 2 :
Fixer une platine à l’ aide des chevilles olives
Commencer par une platine d’ angle
Attention au sens de la platine
Perçage diamètre 9 mm
Vérifier que la platine soit de niveau
ATTENTION : Sens des platines et sens des poteaux
Afin d’ avoir un maximum d’ efficacité il est impératif de
positionner les platines avec les 2 trous de fixation coté extérieur
de la piscine
COTE BASSIN
Il est impératif que les platines soient fixées dans une
dalle béton de 15 cm d’ épaisseur.
En cas d’ absence de dalle il faut réaliser des plots béton sous
chaque platine ( Béton 250 kg / mètre cube )
Dimension des plots :
Nous préconisons des plots de dimensions :
Profondeur 80 cm Diamètre : 30 cm
Avec un seuil de dimension :
40 cm x 40 cm
Epaisseur 15 cm
NOTA : Ces prescriptions techniques de fixation sont évolutives
en fonction de la nature du sol (notamment l’ argile )
FACE EXTERIEURE
OUTIL NECESSAIRE : Perforateur + visseuse
DIMENSION DU PLOT
BETON
40
40
15
Diam 30 cm
80
P1/8
ETAPE 3 :
1- Emboîter une platine dans un poteau
2- Clipper le tube 30 x 20 au bas des 2 poteaux
( Réglage de la hauteur du panneau )
3- Emboîter en même temps le panneau transparent
sur le poteau déjà fixé et le poteau avec la platine
( Le glisser par le dessus )
4- Vérifier l’ alignement
5- Tracer au sol les trous de fixation de la platine
6- Décaler légèrement le module pour pouvoir percer
7- Percer
8- Remettre la platine en position et la fixer
9- Vérifier l’ aplomb du poteau
10- Fixer la platine avec les tire-fonds
Tube 30 x 20
ETAPE 4 :
Tube 30 x 20
Tube 30 x 20
Recommencer avec un nouveau panneau l’
étape 3 en positionnant votre nouveau
panneau avant de fixer la platine. Et ainsi
réaliser votre barrière.
P2/8
ETAPE : 5
Bouchon pour
poteau
Vis inox
Fixer le module au poteau à l’
aide d’ une vis
Coller les chapeaux pour poteau
15 mm
ETAPE : ASSEMBLAGE PORTILLON
Préperçage
pour charnière
Les 2 poteaux inclus dans le kit module portillon ,
sont pré- percés pour fixer les charnières.
Faire attention au sens des poteaux et du cadre alu :
Cadre alu côté intérieur
Poteau pré-perçage coté extérieur
Les charnières, les glissières de la serrure et la gâche
sont fixées sur le portillon
Les trous de fixation sont pré-percés.
PORTILLON
Cadre alu
Panneau transparent
FACE EXTERIEURE
Le portillon doit s’ ouvrir coté extérieur impérativement afin
de respecter la norme. Le cadre alu doit être mis coté piscine.
La serrure doit se trouver à 1500 mm minimum de hauteur.
Pour la pose des charnières et de la serrure le jeu entre le poteau et le
cadre alu doit être supérieur à 12 mm ( respecter les trous de fixation
pour les charnières)
La hauteur entre les 2 charnières doit être de 1100 mm minimum
( Voir croquis)
P3/8
LARGEUR PORTILLON 1100 MM
fixer la charnière du haut
avec vis autoforeur dans
le poteau
cadre alu
Glisser la serrure sur les
2 glissères déjà fixée
Serrure réglabe en hauteur
poteau de 80
Hauteur mini
1500 mm
1100 mm mini
fixer la charnière du bas
avec vis autoforeur
Jeu ( portillon fermé) .
supérieur à 12 mm
.
Jeu ( portillon fermé)
supérieur à 12 mm
CONSIGNE ET SECURITE
-
-
-
-
-
La piscine peut constituer un danger grave pour vos enfant. Une noyade est très vite arrivée. Des
enfants près d’ une piscine réclament votre constante vigilance et votre surveillance active, même s’ils
savent nager.
Cette barrière ne se substitue pas au bon sens ni à la responsabilité individuelle. Elle n’ a pas pour but
non plus de se substituer à la vigilance des adultes responsables qui reste le facteur essentiel pour la
protection des jeunes enfants.
Attention ! La sécurité n’est assurée qu’avec le moyen d’ accès fermé, verrouillée.
Le moyen d’ accès doit être systématiquement fermé en cas d’ absence même momentanée de
surveillance.
La présence d’ un parent et d’ un adulte responsable est indispensable lorsque le bassin est ouvert.
Apprenez les gestes qui sauvent .
Mémoriser et afficher près de la piscine les numéros des premiers secours.(Pompier 18 pour la France,
SAMU (15 pour la France)
Il est impératif de changer tout élément ( ou ensemble d’ élément) détérioré.
Il est recommandé de vérifier régulièrement le bon fonctionnement du système de fermeture.
Il est impératif de changer dans les délais les plus brefs tout élément ou ensemble d’ éléments détériorés.
N’ utiliser que des pièces agréées par le fournisseur.
Prendre toutes les mesures afin d’ empêcher l’ accès du bassin aux jeunes enfants et ce, jusqu’à la
réparation de la barrière ou du moyen d’ accès lors d’ un constat de dysfonctionnement ou lors du
démontage de la barrière empêchant la sécurisation du bassin.
Vérifier l’ absence d’ objet à proximité de la barrière pouvant inciter ou faciliter l’escalade de la
barrière.
Lorsque la barrière de protection est combinée avec un ou plusieurs murs, ces murs ne doivent pas
permettre un accès à la piscine par leur hauteur ( minimum 1,10 m entre points d’ appui) ou leurs
propres ouvertures (portes et fenêtres fermées par un dispositif à l’ épreuve des enfants).
P4/8
Proscrire la présence de tout point d’ appui fixe (muret,...) ou mobile et :
- du coté externe de la barrière par rapport au bassin : pour tous type de barrières ( à
barreaudage ou à panneaux pleins) veiller à l absence de tout élément dans un rayon de 1, 10 m ;
- du coté interne de la barrière par rapport au bassin : pour les barrières à barreaudage
uniquement, veiller à l absence de tout élément à une distance de moins de 0,40 m de la
barrière
1100 mm
400 mm
1
1100 mm
2
<25 ou de 45 à 102
-
3
2
3
Légende
1
2
3
Barrière
Non acceptable
Acceptable
P5/8
BARRIERE PVC LIVREE EN MODULE
1 - MODULE DE L 1500 X H 1235
CHAPEAU POUR POTEAU
N° 2
LIVRE AVEC :
POTEAU DROIT
N° 1
PANNEAU TRANSPARENT
N° 3
Une platine métallique
galvanisée à chaud N° 4
1 cache rainure
1 chapeau pour poteau
N° 2
2 tubes 30 x 20 N° 5
CADRE VITRAGE
N° 7
2 tirefonds N° 6
1 Vis inox N° 13
1140
POTEAU DROIT
1105
Inférieure à 102 mm
1520
1- Poteau
2- Chapeau pour poteau
3-Panneau transparent
4-Une platine métallique galvanisée
5-Tube 30 x 20
6-Tirefonds
7-Cadre vitrage
10- Serrure
11- Charnière
12- Dadenne
13- Vis inox
P 6/8
2 - MODULE 150 "PORTILLON" de L 1500 X H 1220
LIVRE AVEC :
Préperçage
pour charnière N° 11
Cadre alu
2 platines métalliques
galvanisée N° 4
Panneau transparent
4 caches rainures
2 caches platines
2 chapeaux pour poteau N° 2
2 tubes 30 x 20 N° 14
6 tirefonds N° 6
Une dardenne
fixée sur poteau N° 12
1 Serrure avec gache
déja fixées sur le portillon
FACE EXTERIEURE
2 charnières fixées sur portillon N ° 11
REGLAGE DES CHARNIERES :
Les charnières sont livrées avec une pression minimale pour faciliter
l' installation,le réglage se fait après la mise en place.Il faut dévisser le
capuchon au dessus de la charnière avec un tournevis cruciforme et ensuite
augmenter la pression avec un tounevis plat en appuyant et en tournant dans
le sens inverse des aiguilles d' une montre
LARGEUR DU
PORTILLON 1100 MM
1105
1140
CADRE ALU 50 X 30
P7/8
1520
3 - POTEAU COMPLEMENTAIRE DROIT
LIVRE AVEC :
POTEAU
Une platine métallique
galvanisée
1 cache rainure
2 tubes 30 x 20
1 chapeau pour poteau
3 tirefonds
1 vis inox
P8/8
