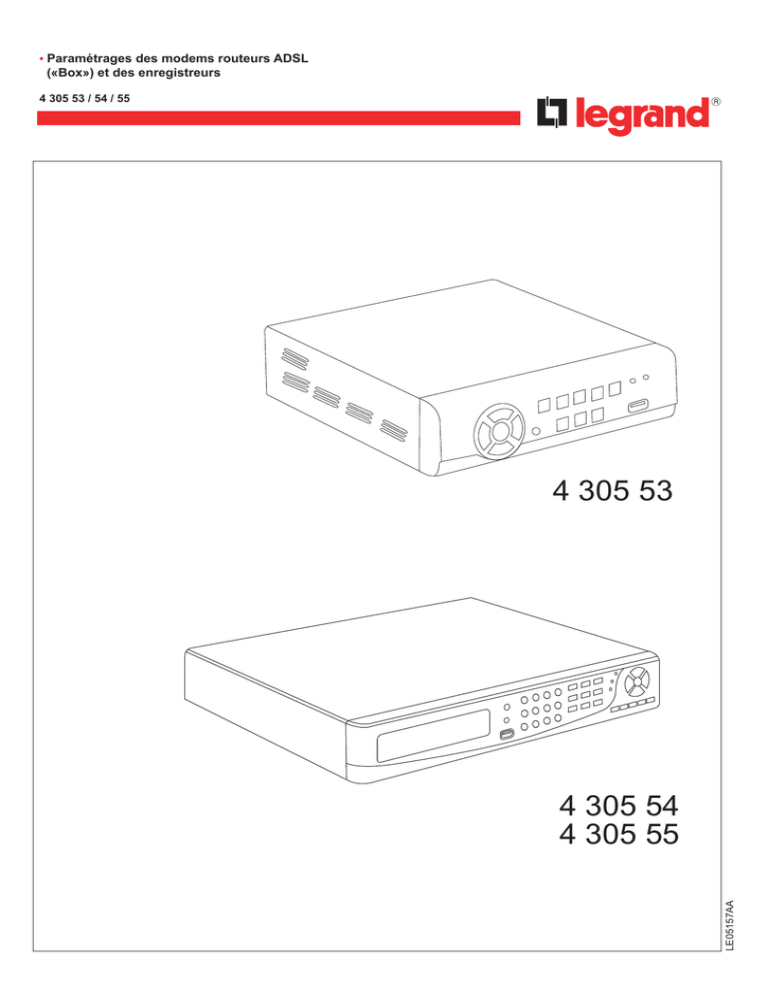

• Paramétrages des modems routeurs ADSL
(«Box») et des enregistreurs
4 305 53 / 54 / 55
4 305 53
LE05157AA
4 305 54
4 305 55
Table des matières
1. Principe . ........................................................................................... 3
2. Paramètrage de l’enregistreur............................................................... 4
2.1Définition du nom de l’enregistreur . ....................................................................................4
2.2 Paramétrage du réseau local . ...............................................................................................4
2.3 Activation du serveur HTTP ..................................................................................................5
3. Paramétrage du modem routeur............................................................ 6
3.1 3.2 Avec IP fixe.........................................................................................................................6
Avec IP dynamique............................................................................................................6
4. Accès à l’enregistreur............................................................................ 8
2
1. Principe
Pour accéder à distance à l’enregistreur via un accès internet ADSL par un modem routeur, il faut programmer le
modem routeur et définir le “chemin” d’accès à l’enregistreur.
Le port utilisé par l’enregistreur est le port 80.
L’adresse réseau du modem routeur (adresse IP) peut être soit fixe (toujours la même) soit dynamique
(elle change régulièrement, mode DHCP).
Les “Fournisseurs d’Accès Internet” (FAI), fournissent généralement une IP dynamique pour des raisons de
sécurité.
Certains peuvent sur demande fournir une adresse fixe, souvent payante.
En cas d’IP dynamique, l’adressage du modem routeur doit être fait non par son IP mais par son nom (mode
DNS).
Pour procéder à la configuration, récupérer les informations suivantes auprès du FAI ou sur le modem routeur :
- IP fixe ou statique.
- Adresse IP locale du modem routeur.
- Plage d’adresses fixes du modem routeur.
- Adresse DNS du FAI.
3
2. Paramétrage de l’enregistreur
Pour une explication détaillée du paramétrage, se reporter au manuel de l’enregistreur.
2.1 Définition du nom de l’enregistreur
Icône “paramètres système”.
- Entrer un nom sans espace.
- Valider par “OK”.
DVR - maison
2.2 Paramétrage du réseau local
Icône “paramètres réseau”
- Sélectionner “LAN”.
- Entrer une adresse IP dans la plage d’adresses fixes du modem routeur.
- Entrer le masque de sous réseau “255.255.255.0”.
- Entrer l’adresse IP de la passerelle (adresse IP locale du modem routeur).
- Entrer L’adresse DNS du FAI.
4
2.3 Activation du serveur HTTP
Icône “paramètres réseau”, onglet “paramètres http”
- Cocher la case “activer serveur HTTP”.
- Sélectionner le port “80” (par défaut).
- Valider deux fois par “OK”.
Remarque :
Si le port “80” est utilisé par une autre application, choisir un autre numéro de port inutilisé (par exemple dans la plage
14 000 à 14 999).
5
3. Paramétrage du modem routeur
Pour une explication détaillée du paramétrage, se reporter au manuel du modem routeur.
Les illustrations sont données à titre d’exemple. Elle sont extraites du manuel des modems routeurs NETGEAR®
3.1 Avec IP fixe
Configuration du NAT (Network Address Translation) :
- Définir le service : définir un nom (par exemple “DVR”), type = TCP, port début = 80, port fin = 80 (par défaut, ou le numéro de port
choisi précédemment).
DVR
80
80
Rediriger le service “DVR” vers l’adresse IP de l’enregistreur port 80 de manière permanente, pour toutes les adresses IP externes.
DVR (port 80)
Nom du service
Adresse locale de
l’enregistreur
3.2 Avec IP dynamique (DHCP)
Création d’un compte DNS : de nombreux sites permettent la création d’un compte DNS gratuitement :
http://www.dyndns.com ou http://dyn.com
http://www.dnsperfect.com
http://www.dnspark.com http://www.easydns.com
http://www.namecheap.com http://www.dnsq.org
http://www.dhs.org http://www.myip.us…etc.
Choisir un nom significatif pour l’enregistreur (par exemple “dvr_maison_pierre”), un mot de passe et le type d’extension :
(ex. : avec le site www.dyndns.com et l’extension dyndnd.org : le nom de l’enregistreur devient : “dvr_maison_pierre.dyndns.org”).
DVR maison pierre
6
Valider la mise à jour automatique de l’adresse IP. Ceci est souvent réalisé par un petit logiciel à installer sur un PC situé en amont
du modem routeur (“DynDNS updater” par exemple pour le site www.dyndns.com).
Activation du DNS
- Activer le compte DNS sur le modem routeur en donnant le nom de l’enregistreur (dvr_maison_pierre” dans l’exemple), le nom du
service (www.dyndns.org), le nom d’utilisateur et le mot de passe du compte DNS créé :
X
DVR maison pierre
Compte utilisateur
xxxxxxxxxx
Configuration du NAT (Network Address Translation)
- Définir le service : définir un nom (par exemple “DVR”), type = TCP, port début = 80, port fin = 80 (par défaut, ou le numéro de port
choisi précédemment).
DVR
80
80
Rediriger le service “DVR” vers l’adresse IP de l’enregistreur port 80 de manière permanente, pour toutes les adresses IP externes.
DVR (port 80)
Nom du service
Adresse de l’enregistreur
7
4. Accès à l’enregistreur
Pour accéder à distance à l’enregistreur :
- Avec IP Fixe :
Lancer Internet Explorer.
Dans la barre d’adresse, entrer l’adresse IP du modem routeur avec le numéro de port, l’adresse IP est celle
fournie par le FAI (par exemple : 80.10.50.1:80).
- Avec IP dynamique et compte DNS :
Ouvrir Internet Explorer.
Dans la barre d’adresse, entrer le nom de l’enregistreur.
(Exemple § 3.2 : http:// dvr_maison_pierre.dyndns.org).
Pour une explication détaillée de la connexion distante, se reporter au manuel de l’enregistreur.
