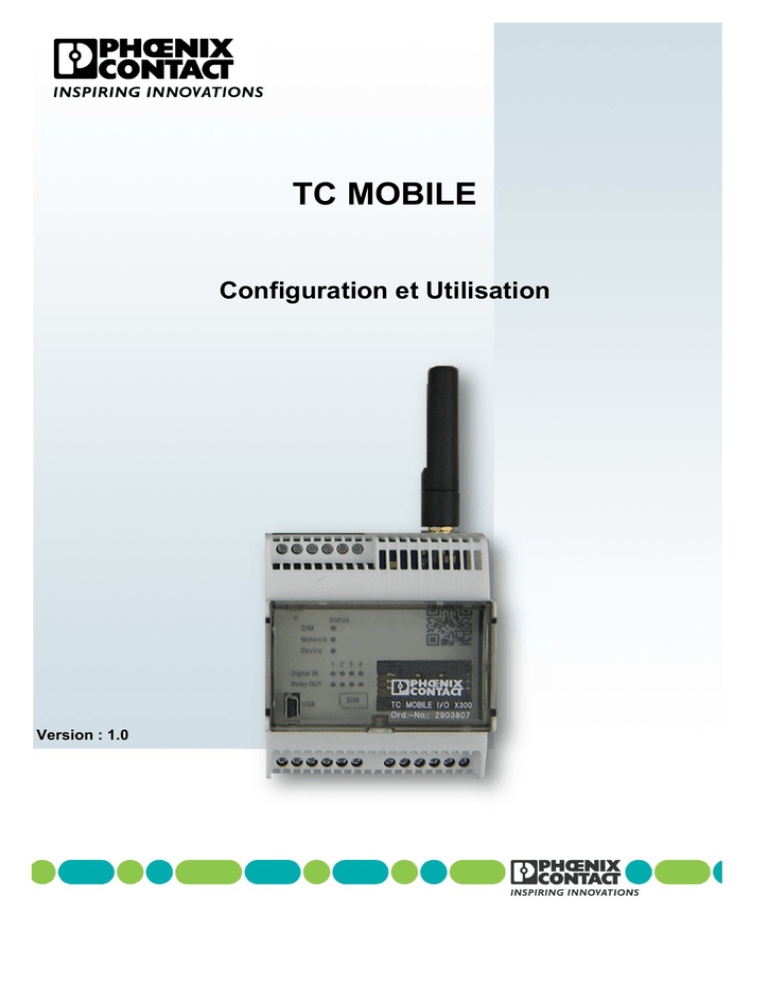

TC MOBILE
Configuration et Utilisation
Version : 1.0
ANNEXES :
2
1. BUT DU MANUEL :
2
2. LANCEMENT DE L’INTERFACE WEB
3
3. DIAGNOSTICS
4
4. CONFIGURATION
5
GLOBAL
PHONEBOOK
CONFIGURATION ENTREES TOR
CONFIGURATION ENTREES ANALOGIQUES
CONFIGURATION SORTIES TOR
COSTS / CREDITS CONTROL
LOG FILE
6
7
8
9
9
10
11
5. ADMINISTRATION
12
6. INFORMATIONS OPERATEURS
12
Annexes :
Annexe 1 : Versions Logiciels et matériels utilisés pour ce manuel
Matériels :
Fabricant
Phoenix Contact
référence
2903805
Type
TC Mobile I/O X200
Version Hardware
Version Firmware
Logiciels :
Fabricant
référence
Type
Version
Annexe 2 : Révision document
Version en cours :
1.0
Version
1.0
Date
14/04/2014
Opérateur
T.Lecoeur
Commentaires
Création
1. But du manuel :
Ce guide vous permettra de prendre en main les nouveaux modules TC mobile, produits
communicants pour envoi et réception de SMS et emails d’alertes ou commande. Vous pourrez ainsi
surveillez ou piloter vos installations distantes.
Précaution :
Mettre l’appareil hors tension avant de d’insérer ou de remplacer la carte SIM
TC_Mobile_mise_en_oeuvre.14_04_2014.docx
Version : 1.0
Page : 2 / 12
2. Lancement de l’interface Web
Pour configurer le TC mobile, il vous suffit de raccorder le cordon USB/Mini-USB sur votre PC et le
TC Mobile. Celui-ci sera auto alimenté par le port USB.
A la première utilisation, le TC mobile est vu par votre système comme un CD-Rom virtuel. Vous
pouvez ainsi lancer le fichier setup.exe pour installer les drivers et lancer la communication selon les
écrans ci-dessous.
Une fois que les drivers sont installés, il suffit de lancer l’adresse : tcmobile dans un player web pour accèder
au serveur web de configuration du produit.
Par défaut, vous êtes connecté en mode guest.
En cliquant sur le
menu information /
général data ou sur
information/ technical
data, vous aurez un
aperçu des
informations du
produit
Version : 1.0
Page : 3 / 12
Sur le menu information/Device Information, vous pourrez reconfigurer le produit en mode usine ou accéder à
la fiche technique du produit, via le QR Code.
3. Diagnostics
Dans le menu Diagnostics, vous pourrez visualiser l’état du module et des tous ses composants ( entrées /
sorties, cartes SIM, état du réseau, etc…)
1
Version : 1.0
Page : 4 / 12
vous pouvez afficher une aide contextuelle en
laissant votre souris sur les icones du serveur
Web ( 1).
1
Vous pouvez aussi tester le SMS relais pour valider votre carte SIM ou votre opérateur en envoyant un SMS ou
un email ( selon le modèle de TC Mobile) dans le menu diagnostics/ test functions (2)
2
2
4. Configuration
Pour configurer le TC mobile, vous devez vous connecter en tant qu’administrateur (Menu en haut à droite)
avec le login et le password suivant :
Login : admin
Password : admin
Vous aurez ainsi 2 nouveaux menus : configuration et administration
Version : 1.0
Page : 5 / 12
Global
Dans le menu Configuration/Global, vous trouverez 3
onglets :
Name : pour définir le nom de u produit , ce qui vous
permettra d’idntifier les emails que le TC mobile vous
enverra.
Date and Time : pour configurer l’heure du TC mobile
Network : pour configurer l’adresse IP du TC mobile et le
nom de son accès Netbios ( par le port USB)
Version : 1.0
Page : 6 / 12
PhoneBook
Le menu configuration/Phonebook vous permet de créer les noms, prénoms et numéro de téléphone des
utilisateurs qui recevront les alarmes et informations du TC mobile.
Vous devez valider chaque changement en cliquant sur le bouton Save and Reboot.
1
2
Une fois que vous aurez créer un utilisateur, il apparaitra dans tous les menus nécessitant l’affectation de
fonctions et de réception d’information. Vous pouvez affecter chaque entrée pour l’utilisateur de votre choix.
Bien sur, un utilisateur peux recevoir ou demander plusieurs types d’informations ( IO Tor , Analogiques,
coûts, etc..). Si nécessaire, vous pouvez soit créer des messages statiques ou soit des message avec des variables
qui seront remplacées par leurs valeurs au moment de l’envoi du SMS ou du email.
Voir IO Tor et Analogique (4)
Dans l’onglet (Edit Phonebook via SMS), vous autorisez l’utilisateur à modifier le carnet d’adresse via des
SMS de commande spéciaux. Cela permet d’ajouter ou d’effacer des utilisateurs sans se déplacer sur site.
Version : 1.0
Page : 7 / 12
Pour chaque utilisateur, il faudra créer un compte pour les SMS (menu phonenumber) et un compte pour les
emails (menu emailaddress) en fonction de vos besoins ( 2)
De plus, en activant le compte administrateur , vous aurez accès au menu de la validation des alarmes par SMS.
Configuration Entrées TOR
Les entrées TOR se configurent soit sur front montant ou descendant, soit sur les deux en même temps. Vous
pouvez configurer le message en focntion des choix que vous aurez fait. ( Menu configuration/Inputs)
Vous pouvez aussi inclure un délai après lequel le SMS sera envoyé.
4
Version : 1.0
Page : 8 / 12
Configuration Entrées Analogiques
Les entrées analogiques se configurent en tension ( 0V…60V) ou en courant (0…20 mA ou 4…20 mA).
Pour chaque valeur analogique, vous pourrez configurer 4 types de messages selon la graphe inclus.
4
Configuration Sorties TOR
Les sorties TOR peuvent avoir 4 états :
• Désactivée
• Piloter en fermeture via un SMS
• Piloter en ouverture via un SMS
• Piloter en fermeture et en ouverture via un SMS
De plus, il est possible de valider l’accès à tout le monde ou uniquement aux membres du Phonebook.
Version : 1.0
Page : 9 / 12
Pour chaque sortie, il possible de configurer le
SMS pour l’ouverture ou la fermeture du relais.
De plus, vous pouvez configurer l’envoi d’un
accusé d’action pour valider que l’action a été
exécutée, soit pour l’ouverture , soit pour la
fermeture du relais, soit pour les deux.
Enfin, vous pouvez configurer un délai à la
fermeture du relais.
Costs / Credits Control
Dans le menu Configuration/Costs-Credits Control, vous pourrez controler les coûts liés à votrez abonnement
ainsi que le nombre de SMS envoyés ou la consomation de données
Version : 1.0
Page : 10 / 12
Log File
Dans le menu Configuration/log file, vous pourrez recevoir par email le fichier log du produit. Bien sur, il faut
créer au minimum un utilisateur email dans le phonebook.
Version : 1.0
Page : 11 / 12
5. Administration
Dans le menu Administration, vous aurez accès à trois menus :
Configuration Export / Import :
Pour exporter ou importer la configuration du TC mobile vers ou depuis un fichier
externe
Firmware Update :
Pour mettre à jour le firmware du TC Mobile
User Management :
Pour modifier els mots de passe Utilisateur et Administrateur par défaut dansle TC
mobile.
6. Informations Opérateurs
Vous trouverez ci-dessous les informations nécessaires à la configuration du TC mobile en fonction de
l’opérateur que vous utilisez .
Operator: - Orange
GPRS APN: orange.fr
Username: orange
Password: orange
DNS primaire: 80.10.246.2
DNS secondaire: 80.10.246.129
Service center number: 06.89.00.40.00
Operator: - SFR
GPRS APN: wapsfr
Username: rien
Password: rien
DNS primaire: 212.30.96.108
Service center number: 06.09.00.13.90
Operator: - Bouygues Telecom
GPRS APN: mmsbouygtel.com
Username: rien
Password: rien
DNS primaire: 194.158.122.10
Service center number: +33.6.60.00.30.00
Version : 1.0
Page : 12 / 12
