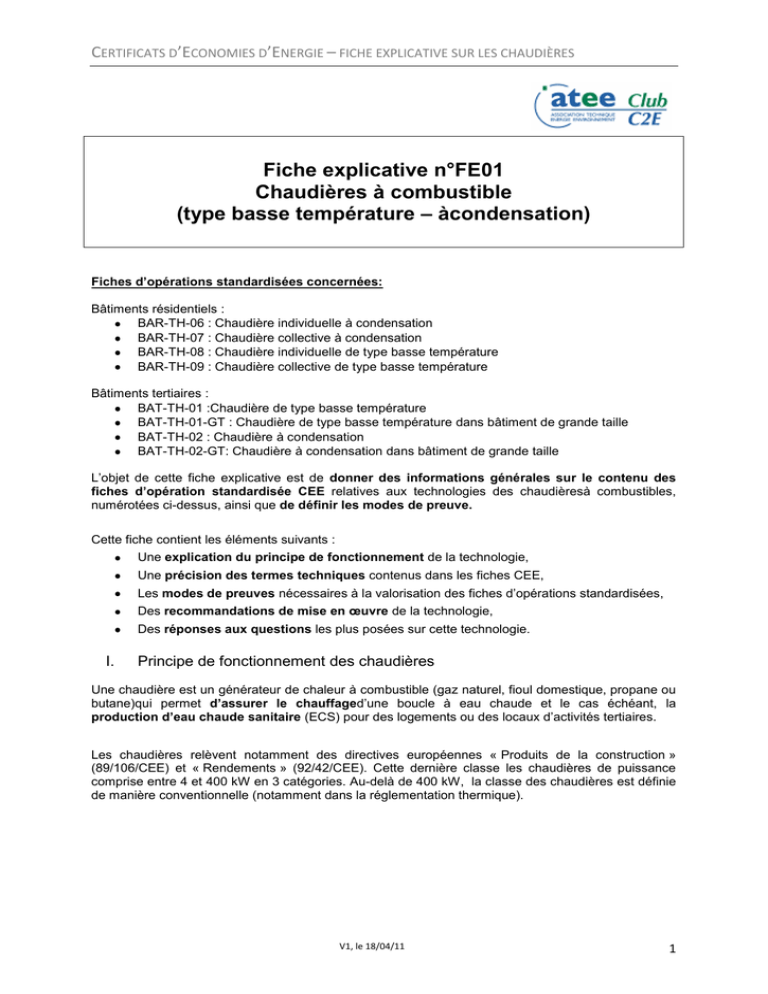

Fiche explicative n°FE01 Chaudières à combustible (type basse

CERTIFICATS D’ECONOMIES D’ENERGIE – FICHE EXPLICATIVE SUR LES CHAUDIÈRES
Fiche explicative n°FE01
Chaudières à combustible
(type basse température – àcondensation)
Fiches d’opérations standardisées concernées:
Bâtiments résidentiels :
BAR-TH-06 : Chaudière individuelle à condensation
BAR-TH-07 : Chaudière collective à condensation
BAR-TH-08 : Chaudière individuelle de type basse température
BAR-TH-09 : Chaudière collective de type basse température
Bâtiments tertiaires :
BAT-TH-01 :Chaudière de type basse température
BAT-TH-01-GT : Chaudière de type basse température dans bâtiment de grande taille
BAT-TH-02 : Chaudière à condensation
BAT-TH-02-GT: Chaudière à condensation dans bâtiment de grande taille
L’objet de cette fiche explicative est de donner des informations générales sur le contenu des
fiches d’opération standardisée CEE relatives aux technologies des chaudièresà combustibles,
numérotées ci-dessus, ainsi que de définir les modes de preuve.
Cette fiche contient les éléments suivants :
Une explication du principe de fonctionnement de la technologie,
Une précision des termes techniques contenus dans les fiches CEE,
Les modes de preuves nécessaires à la valorisation des fiches d’opérations standardisées,
Des recommandations de mise en œuvre de la technologie,
Des réponses aux questions les plus posées sur cette technologie.
I.
Principe de fonctionnement des chaudières
Une chaudière est un générateur de chaleur à combustible (gaz naturel, fioul domestique, propane ou
butane)qui permet d’assurer le chauffaged’une boucle à eau chaude et le cas échéant, la
production d’eau chaude sanitaire (ECS) pour des logements ou des locaux d’activités tertiaires.
Les chaudières relèvent notamment des directives européennes « Produits de la construction »
(89/106/CEE) et « Rendements » (92/42/CEE). Cette dernière classe les chaudières de puissance
comprise entre 4 et 400 kW en 3 catégories. Au-delà de 400 kW, la classe des chaudières est définie
de manière conventionnelle (notamment dans la réglementation thermique).
V1, le 18/04/11
1
CERTIFICATS D’ECONOMIES D’ENERGIE – FICHE EXPLICATIVE SUR LES CHAUDIÈRES
Le tableau ci-dessous récapitule les rendements en PCI pour chacune des catégories de chaudière
suivantes :
Intervalle
de
puissance
(Pen kW)
Rendement à puissance
nominale (Pn-100%)
Rendement à charge partielle
(30%)
Température
moyenne de
l'eau dans la
chaudière
(en °C)
Expression de
l'exigence de
rendement
(en %)
Température
moyenne de
l'eau dans la
chaudière
(en °C)
Expression de
l'exigence de
rendement
(en %)
4 à 400
70
≥ 84 + 2 logPn
≥50
≥ 80 + 3 logPn
4 à 400
70
≥ 87,5 + 1,5 logPn
40
≥ 87,5 + 1,5 logPn
4 à 400
70
≥ 91 + 1 logPn
30 (**)
≥ 97 + 1 logPn
Chaudière avec P>400 kW
70
90,9
40
90,9
Type de
chaudières
Chaudières
standard
Chaudières de
type basse
température (*)
Chaudières à
condensation
* y compris les chaudières à condensation utilisant les combustibles liquides // ** Température de l’eau d’alimentation de la
chaudière
A titre d’exemple pour une chaudière d’une puissance de 24 kW :
chaudière standard : rendement compris entre 85–90 % PCI à pleine charge (100 %) et à 84
- 90 % à charge partielle (30 %).
1
chaudière de type basse température : rendement compris entre 90 - 92 % PCI à pleine
charge et à 90 - 98 % à charge partielle.
chaudière à condensation : rendement compris entre 93 - 105 % PCI à pleine charge et à 99
- 111 % à charge partielle.
La chaudière standard n’est pas éligible au dispositif des CEE. Elle ne sera donc pas développée
dans ce document.
La chaudière de type basse température
La chaudière de type basse température ne correspond pas à une technologie précise. Elle tire son
nom en référence à la température des produits de combustion qui est plus basse que ceux d’une
chaudière standard.
A la différence des chaudières standards, une chaudière
de type basse température possède un corps de chauffe
optimisé pour augmenter l’échange thermique entre l’eau
et les fumées ainsi quemieux isoléafin de réduire les
pertes au niveau des parois et des ouvertures. Ces deux
améliorations conduisent à un rendement global de la
chaudière BT plus élevé que celui d’une chaudière
standard.
Schéma 1 : Architecture et composants
d’une chaudière classique
(AZ procede)
1
PCI : Pouvoir Calorifique Inférieur
V1, le 18/04/11
2
CERTIFICATS D’ECONOMIES D’ENERGIE – FICHE EXPLICATIVE SUR LES CHAUDIÈRES
La chaudière à condensation
La chaudière à condensation se différencie de la chaudière de type basse température notamment
par la conception du brûleur et de l’échangeurqui permet l’interaction entre les produits de
combustion et l’eau de retour de la boucle à eau chaude.
La basse température d’eau du retour de la boucle à eau chaudeentraîne la condensation des
produits de combustion au contact de cet échangeur (l’eau de retour est à une température
2
inférieure au point de rosée des produits de combustion). Le changement d’état de la vapeur d’eau
contenue dans les produits de combustion libère une quantité de chaleur appelée « chaleur latente ».
Cette chaleur est alors transférée à l’eau de la boucle à eau chaude.
Le phénomène de condensation permet de gagner plusieurs points de rendement par rapport à
une chaudière de type basse température.
Entrée d’air pour
alimenter la
combustion
Evacuation des
fumées
Ventilateur
Brûleur
Chambre de
combustion
Zone de condensation des
fumées (serpentin d’eau autour
du brûleurcylindrique)
Arrivée des gaz de
combustion
Tuyau d’évacuation des produits
de combustion
Schéma 2: Photo d’une chaudière murale à condensation (Buderus)
2
Le point de rosée est le point de changement d’état des produits de combustion : passage de l’état gazeux à l’état liquide. Sa valeur
dépend de la nature du combustible utilisé. Par exemple, pour le gaz naturel, ce point ce situe aux environs de 53°C et celui du fioul
domestique aux environs de 57°C.
V1, le 18/04/11
3
CERTIFICATS D’ECONOMIES D’ENERGIE – FICHE EXPLICATIVE SUR LES CHAUDIÈRES
Schéma 3: Photo d’une chaudière au sol à condensation (Weishaupt)
I.
Précisions des termes employés dans les fiches d’opérations standardisées
RAS
II.
Modes de preuves
Eléments transversaux
Type de la chaudière
(BAR-TH-06 ;BAR-TH-07 ; BAR-TH-08 ; BAR-TH-09; BAT-TH-01 et 01-GT ; BAT-TH-02 et 02-GT)
Le type de la chaudière peut être justifié par la facture du professionnel ou, le cas échéant, par le
service technique du bénéficiaire ou de l’entreprise opérant l’installation de chauffage.
La facture devra mentionner la référence commerciale et le type de la chaudière.
Dans le cas où le type de la chaudière n’est pas précisé, celui-ci devra être attestée par le
demandeur. Cette attestation pourra faire référence à la documentation du constructeur ou à une base
de données professionnelle (ex : Base ATITA www.rt2005-chauffage.com).
Mise en place réalisée par un professionnel
(BAR-TH-06 ; BAR-TH-07 ; BAR-TH-08 ; BAR-TH-09 ; BAT-TH-01 et 01-GT ; BAT-TH-02 et 02-GT)
V1, le 18/04/11
4
CERTIFICATS D’ECONOMIES D’ENERGIE – FICHE EXPLICATIVE SUR LES CHAUDIÈRES
Cette exigencepeut être justifiée par la présentation de la facture des travaux réalisés par le
professionnel.
Dans le cas où les travaux n’ont pas donné lieu à une facturation spécifique, notamment lorsqu’un
service technique du bénéficiaire ou de l’entreprise opérant l’installation de chauffage, la facture de
l'acquisition de l’équipement installé et le compte rendu de l'installation par le service technique
peuvent justifier de la mise en place par un professionnel.
Type de logement ou de local :
Résidentiel :
Chauffage individuel : (BAR-TH-06 et BAR-TH-08) surface habitable en m².
Chauffage collectif : (BAR-TH-07 et BAR-TH-09) nombre d’appartements
Tertiaire
Chauffage tertiaire : (BAT-TH-01 et 01-GT ; BAT-TH-02 et 02-GT) surface chauffée en m²
pour les types de bâtiments suivants : bureaux, enseignements, santé, commerces, Café
Hôtel Restaurants (CAHORE).
La surface et le type de local ou le nombre de logements peuvent être attestés par le bénéficiaire ou
par le professionnel ou, le cas échéant, par le service technique du bénéficiaire ou de l’entreprise
opérant l’installation de chauffage.
Zone climatique
(BAR-TH-06 ; BAR-TH-07 ; BAR-TH-08 ; BAR-TH-09 ; BAT-TH-01 et 01-GT ; BAT-TH-02 et 02-GT)
L'adresse de réalisation des travaux peut être attestéepar le bénéficiaire ou par le professionnel ou, le
cas échéant, par le service technique du bénéficiaire ou de l’entreprise opérant l’installation de
chauffage.
Le code postal de l’adresse définit de manière univoque la zone climatique.
Usage de la chaudière
Tertiaire : (BAT-TH-01 et 01-GT ; BAT-TH-02 et 02-GT) usage de la chaudière : chauffage ou
(chauffage + ECS)
L’usage de la chaudière peut être attesté par le bénéficiaire ou par le professionnel ou, le cas
échéant, par le service technique du bénéficiaire ou de l’entreprise opérant l’installation de chauffage.
Gamme de puissance de la chaudière
Tertiaire : (BAT-TH-01; BAT-TH-02) gamme puissance de la chaudière (< ou ≥ 30 kW)
La gamme de puissance de la chaudière peut être attestée par le bénéficiaire ou le professionnel ou,
le cas échéant, par le service technique du bénéficiaire ou de l’entreprise opérant l’installation de
chauffage.
Eléments spécifiques
RAS
V1, le 18/04/11
5
CERTIFICATS D’ECONOMIES D’ENERGIE – FICHE EXPLICATIVE SUR LES CHAUDIÈRES
III.
Recommandations de mise en œuvre
Les chaudières doivent être mise en place par un professionnel.
IV.
Questions/réponses
Ci-dessous sont récapitulées les réponses aux questions les plus fréquemment remontées auprès du
PNCEE :
Surface chauffée par l’équipement pour lequel les CEE sont demandés
Dans le cadre des fiches standardisées relatives aux chaudières mise en place dans des bâtiments du
secteur Tertiaire, la limite d’éligibilité des fiches standardisées est fixée à 10 000m².
Cette limitation de surface s’entend uniquement pour la surface chauffée par l’équipement thermique
mis en place et pour lequel des CEE sont demandés.
Ex : si dans un bâtiment tertiaire d’une surface totale de 12 000m² est installée une chaudière à
condensation dimensionnée pour chauffer 9 000m², alors cette chaudière est éligible à la fiche
standardisée BAT-TH-02-GT. Par contre, si la chaudière est dimensionnée pour chauffer une surface
de 12 000m², c’est via une opération spécifique (ONS) qu’il faudra valoriser cet équipement.
Programmation d’intermittence d’un système de chauffage
Depuis l’application de la RT élément par élément en date du 1er janvier 2008, les organes
intervenant dans l’optimisation du fonctionnement de l’installation de chauffage sont devenus
obligatoires et donc réglementaires pour toute nouvelle chaudière mise en place dans l’existant. C’est
notamment le cas des programmateurs d’intermittence. De ce fait, ils ne peuvent plus générés de
CEE.
Cependant, de nombreuses chaudières ont été mises en place avant le 1er janvier 2008 sans ses
éléments. La mise en place d’un programmateur d’intermittence sur un générateur de chauffage
installé avant le 1er janvier 2008 est donc éligibleau dispositif des CEE.
Chaufferie
Une chaufferie comportant plusieurs chaudières peut assurer le chauffage d'un ensemble de
logements ou celui d'un ou plusieurs bâtiments tertiaires. Toutefois, les fiches d'opérations
standardisées portant sur des chaudières collectives ne précisent pas explicitement le mode de
détermination du nombre de logements ou de la surface chauffée lors du remplacement d'une partie
des chaudières d'une telle chaufferie.
Dans cette situation, les règles suivantes s'appliquent pour les opérations dont la date de début des
travaux est postérieure au 1er février 2008 :
le nombre de logements ou la surface concernée utilisé dans les fiches d'opération
standardisée est le nombre de logements ou la surface dont le chauffage est assuré par la
chaufferie, pondéré par un coefficient multiplicateur ;
pour une chaufferie comportant deux chaudières, le coefficient est égal à 1 si le rapport entre
la puissance changée et la puissance totale après remplacement est supérieur à un tiers ;
dans le cas contraire, la chaudière changée est alors considérée être une chaudière de relève
et ne bénéficie pas de certificats. Lorsque les deux chaudières sont remplacées, la fiche
applicable est la fiche correspondant à la technologie la plus performante ;
lorsqu'une chaufferie comportant deux chaudières a déjà fait l'objet de délivrance de
certificats, les opérations ultérieures sur l'une des deux chaudières ne peuvent plus être
revendiquées dans un dossier de demande de certificats
pour une chaufferie comportant trois chaudières ou plus, le coefficient multiplicateur est égal
au rapport entre la puissance changée et la puissance totale après remplacement. Lorsque
V1, le 18/04/11
6
CERTIFICATS D’ECONOMIES D’ENERGIE – FICHE EXPLICATIVE SUR LES CHAUDIÈRES
plusieurs chaudières sont remplacées avec des technologies différentes, la règle précédente
s'applique pour chaque technologie ;
les chaudières de secours ne sont pas prises en compte pour l'application des règles
précédentes.
La mise en œuvre de cette disposition ne nécessite pas la remontée d'informations ou de pièces
justificatives supplémentaires dans le cas d'une chaufferie comportant une ou deux chaudières (hors
chaudières de secours) et dans le cas du remplacement de l'ensemble des chaudières d'une
chaufferie (hors chaudières de secours) avec une même technologie.
Dans le cas d'une chaufferie comportant trois chaudières ou plus, les éléments utilisés dans le calcul
ne figurent pas nécessairement dans le dossier de demande mais doivent être conservés, au niveau
local ou au niveau central, et ils doivent être présentés en cas de contrôle ultérieur.
Le nombre de chaudières (hors chaudière de secours), la puissance de la chaudière installée et la
puissance de la chaufferie après travaux peuvent être attestés par le bénéficiaire ou le professionnel
ou, le cas échéant, par le service technique du bénéficiaire ou de l’entreprise opérant l’installation de
chauffage.
Exemples d'application
Exemple 1 : cas d'une chaufferie comportant deux chaudières (hors chaudière de secours) alimentant
en chaleur et eau chaude sanitaire 50 logements de 70 m² en zone H1
forfait correspondant au remplacement d'une chaudière par une chaudière à
condensation : 50 * 118000 kWh cumac = 5,9 GWh cumac
(Seulement si le rapport entre la puissance changée et la puissance totale après
remplacement est supérieur à un tiers)
forfait correspondant au remplacement des deux chaudières par une chaudière à
condensationet une chaudière basse température : 50 * 118000 kWh cumac = 5,9 GWh
cumac
Exemple 2 : cas d'une chaufferie comportant trois chaudières (hors chaudière de secours) de même
puissance alimentant en chaleur et eau chaude sanitaire 50 logements de 70 m² en zone H1
remplacement d'une chaudière par une chaudière à condensation : 1/3 * 50 * 118000 kWh
cumac = 2,0 GWh cumac
remplacement d'une première chaudière par une chaudière à condensation et d'une deuxième
chaudière par une chaudière basse température : 1/3 * 50 * 118000 + 1/3 * 50 * 52000 kWh
cumac = 2,8 GWh cumac
Condenseur
L’installation conjointe d’une chaudière de type basse température et d’un condenseur peut donnée
lieu à la délivrance de CEE pour chacune des deux opérations standardisées correspondantes ; les
critères d’éligibilité des deux opérations doivent être remplies.
Dans le cas où le condenseur est intégré à la chaudière de type basse température, l’opération peut
donnée lieu à la délivrance de CEE sur la base de la fiche d’opération standardisée correspondant à
une chaudière à condensation.
Le type de condenseur (intégré à la chaudière) peut être justifié par la documentation du constructeur.
V1, le 18/04/11
7
