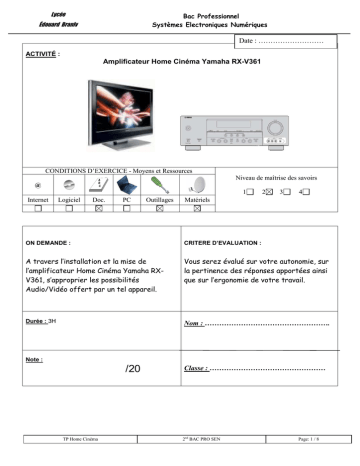

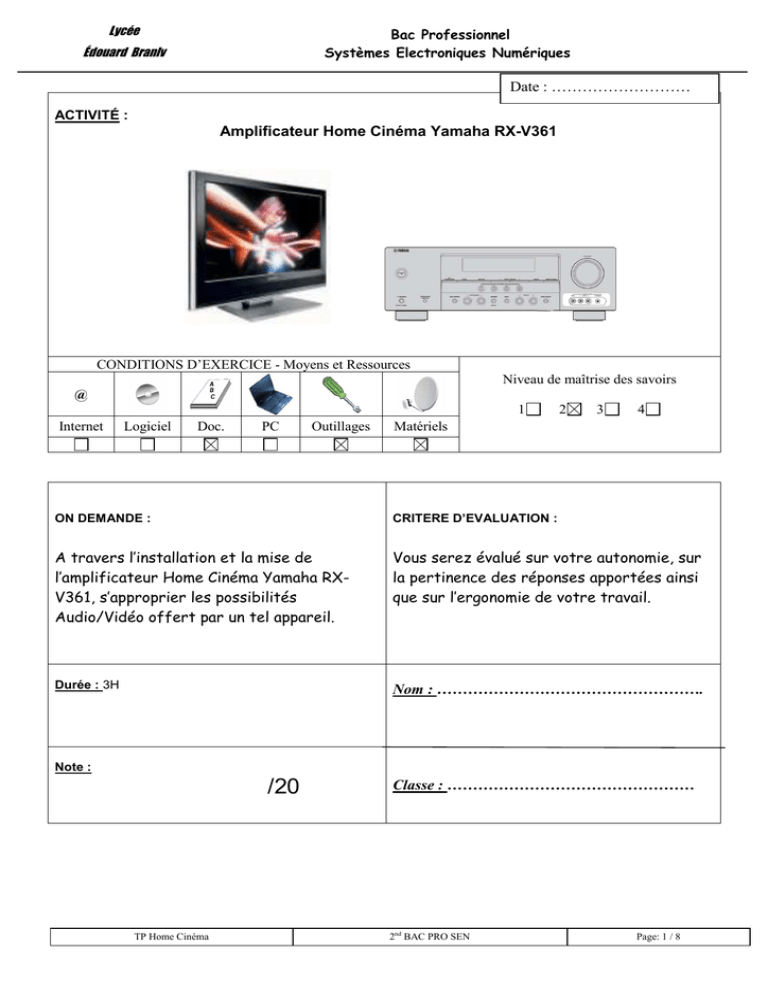

TP Amplificateur Home cinéma Yamaha

Lycée
Bac Professionnel
Systèmes Electroniques Numériques
Édouard Branly
Date : ………………………
ACTIVITÉ :
Amplificateur Home Cinéma Yamaha RX-V361
CONDITIONS D’EXERCICE - Moyens et Ressources
Niveau de maîtrise des savoirs
@
1
Internet
Logiciel
Doc.
PC
Outillages
2
3
4
Matériels
ON DEMANDE :
CRITERE D’EVALUATION :
A travers l’installation et la mise de
l’amplificateur Home Cinéma Yamaha RXV361, s’approprier les possibilités
Audio/Vidéo offert par un tel appareil.
Vous serez évalué sur votre autonomie, sur
la pertinence des réponses apportées ainsi
que sur l’ergonomie de votre travail.
Durée : 3H
Nom : …………………………………………….
Note :
/20
TP Home Cinéma
Classe : …………………………………………
2nd BAC PRO SEN
Page: 1 / 8
Lycée
Édouard Branly
Bac Professionnel
Systèmes Electroniques Numériques
Matériels utilisés :
-
Téléviseur LCD LG + Télécommande + Câble d’alimentation secteur.
Lecteur DVD SIGMATEK
Amplificateur Home Cinéma Yamaha RX-V361
Jeu d’enceintes pour la restitution sonore 5.1
Boîte de cordons Audio/Video
Antenne pour réception Radio
Câble HDMI
MISE EN SITUATION
Un client possédait dans sa chambre un téléviseur HD à écran plat ainsi qu’un amplificateur audio
stéréo de puissance. Cet ensemble était installé et fonctionnait correctement.
Suite à son déménagement récent, il vous demande de réinstaller cet équipement en ajoutant un lecteur
DVD qu’il vient d’acheter.
Ce nouveau système audio-visuel devra lui permettre de :
- pouvoir visionner la télévision (programmes Hertziens)
- pouvoir écouter la radio
- pouvoir visionner et écouter une source DVD
- pouvoir écouter le son du TV et du DVD sur les enceintes de sa chaîne Hi-Fi.
Vous devez réaliser pendant cette épreuve la préparation, l’installation et la mise en route de ce
nouveau système afin de satisfaire les besoins de ce client.
ÉTUDE DES CARACTÉRISTIQUES DES OBJETS TECHNIQUE DU SYSTÈME :
1): Indiquer la marque ainsi que la référence du téléviseur :
Marque : _ _ _ _ _ _ _ _ _ _ _ _ _ _
Référence : _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
2) : Indiquer la technologie d’affichage du téléviseur :
-------------------------------------------------------------------------------------------------------------------------------------3) : Quelle est la valeur de la diagonale du téléviseur en pouce et en cm :
-------------------------------------------------------------------------------------------------------------------------------------4): Est-ce que le téléviseur possède un tuner TNT ?
--------------------------------------------------------------------------------------------------------------------------------------
Parmi la connectique du téléviseur, on trouve entre autres une sortie audio numérique. C’est sur ce connecteur que
l’on va pouvoir prélever le son issu du téléviseur pour l’amener à l’amplificateur.
TP Home Cinéma
2nd BAC PRO SEN
Page: 2 / 8
Lycée
Édouard Branly
Bac Professionnel
Systèmes Electroniques Numériques
5) : Quel est le nom de ce connecteur (sur face arrière) donné par le constructeur du téléviseur
-----------------------------------------------------------------------------------------------------------------------------6) : Indiquer la marque ainsi que la référence de l’amplificateur audio de puissance :
Marque : _ _ _ _ _ _ _ _ _ _ _ _ _ _
Référence : _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
7) : Indiquer la puissance audio de cet amplificateur (sous une impédance de 8 ohms) :
---------------------------------------------------------------------------------------------------------------------8) : L’amplificateur Yamaha RX-V361 est capable de décoder trois formats audio. Lesquels ?
-------------------------------------------------------------------------------------------------------------------------------9) : Pour chacun de ces quatre formats audio, vous énoncerez leurs caractéristiques
---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------10) : Indiquer la marque ainsi que la référence du lecteur de DVD :
Marque : _ _ _ _ _ _ _ _ _ _ _ _ _ _
Référence : _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
11) : Indiquer les différents types de support pouvant être lu par le lecteur de DVD :
---------------------------------------------------------------------------------------------------------------------12) : Indiquer le débit max (en kbit/s) d’un fichier mp3 pouvant être lu par le lecteur de DVD :
----------------------------------------------------------------------------------------------------------------------
CABLAGE DU SYSTÈME :
13) : Compléter le tableau et le diagramme sagittal N°1 ci-dessous représentant ce système en inscrivant :
La nature des signaux
Les noms indiqués sur les appareils,
Les connecteurs utilisés
Sur le diagramme sagittal, les noms des relations manquants.
TP Home Cinéma
2nd BAC PRO SEN
Page: 3 / 8
Lycée
Bac Professionnel
Systèmes Electroniques Numériques
Édouard Branly
Repère
Nom sur l’appareil
Nature des signaux
Entrée / Sortie
Signal électrique numérique audio/vidéo
représentant la source DVD
Signal électrique numérique audio vidéo :
entrée audio/vidéo
Signal électrique numérique audio représentant
la source TV.
Signal électrique analogique audio : Entrées
bornes (+) et (-) de chaque enceinte.
Signal électrique analogique audio : Entrées
bornes (+) et (-) de chaque enceinte.
(1)
(2)
(3)
(4)
(5)
HDMI
HDMI 2
Sortie TV audio numérique
Avant gauche (L), Avant
droite (R), centrale
Arrière gauche (L), Arrière
droite (R).
ArG, SURROUND (L) ;
ArD, SURROUND (R).
Signal électrique analogique audio : Sorties
enceintes Surround.
(6)
(7)
Signal électrique analogique audio : Sorties
enceintes frontales / centrale.
(8)
Signal électrique analogique vidéo représentant
la source DVD.
Connecteurs
utilisés
(Page 32 de la doc)
AvG, FRONT B (L) ;
AvD, FRONT B (R) et
Centrale, CENTER.
Sortie TV vidéo-composite
(CVSB), VIDEO MONITOR
OUT. (Page 15 de la doc)
RCA
Borniers pour
HP
Borniers pour
HP
Borniers pour
HP
Borniers pour
HP
RCA / RCA
(9)
(10)
(11)
(12)
Diagramme sagittal N°1.
Téléviseur LCD
THOMSON
(2)
Enceintes
AvG
+ AvD
(4)
(4)
Et centrale
(3)
Lecteur
DVD
(1)
(8)
(9)
Antenne
cadre AM
(10
)
(7)
Ampli-Récepteur
AV
(6)
(5)
Enceintes
ArG + ArD
(11
)
Antenne
intérieur FM
TP Home Cinéma
(12)
2nd BAC PRO SEN
Caisson de
basses
Page: 4 / 8
Lycée
Édouard Branly
Bac Professionnel
Systèmes Electroniques Numériques
INSTALLATION DOLBY DIGITAL A DOMICILE
TP Home Cinéma
2nd BAC PRO SEN
Page: 5 / 8
Lycée
Édouard Branly
Bac Professionnel
Systèmes Electroniques Numériques
14) : Tracer ci-dessous le schéma de câblage correspondant au système :
Lecteur DVD
Amplificateur audio
Téléviseur
Enceinte
droite
Enceinte
gauche
Centrale
Enceinte
surround
droite
TP Home Cinéma
2nd BAC PRO SEN
Page: 6 / 8
Enceinte
surround
Lycée
Bac Professionnel
Systèmes Electroniques Numériques
Édouard Branly
15): Donner la liste précise des cordons permettant de câbler ce système :
☺ Assurez-vous de posséder la totalité de ces câbles.
16 : L’interrupteur étant coupé, réaliser le branchement des appareils suivant votre schéma de connexion.
Avant de mettre le système sous tension, appelez le professeur
Appel du professeur - ___
Vérification du câblage
Commentaires :
MISE EN ROUTE ET PARAMÈTRAGE DU SYSTÈME :
Avant de mettre le système sous énergie, vous devez vous assurer que la consommation de l’ensemble des
éléments du système audio est inférieur compatible avec les caractéristiques d’une prise secteur 16A.
Afin de distribuer l’énergie à chaque matériel, une prise multiple est connectée sur cette prise secteur.
17) : En vous aidant de la documentation, remplir le tableau suivant :
Téléviseur
Consommation max en W
Lecteur DVD
Amplificateur
15 W
Calculer alors la consommation maximum totale du système :
La puissance correspondant à 16A sous 230V est égale à 3680W.
La puissance totale maximum demandée par le système est-elle inférieure à 3680W ?
Mettre le système sous énergie.
18) : Installer les chaînes du téléviseur.
19) : Configurer le lecteur en langue française.
ÉSSAIS ET RÈGLAGE DU SYSTÈME :
20) : Effectuer les réglages de configuration relatifs au mode DOLBY DIGITAL sur les différents appareils.
Effectuer la démonstration de la lecture d’un disque DVD-Vidéo encodé DOLBY DIGITAL 5.1. Les
cinq témoins des voies d’entrée et le témoin LFE doivent s’éclairer ainsi que le témoin Dolby Digital.
Indiquer les réglages effectués.
TP Home Cinéma
2nd BAC PRO SEN
Page: 7 / 8
Lycée
Édouard Branly
Bac Professionnel
Systèmes Electroniques Numériques
Faire constater la lecture du DVD en Dolby Digital 5.1. par le professeur.
Constat du professeur
21) : En utilisant le menu de réglage manuel et le sous-menu son (voir page 41) régler le niveau de sortie des
enceintes arrières et les porter à +2dB.
Expliquer la manière dont les réglages ont été réalisés et faire constater par le professeur.
Constat du professeur
22) : Effectuer la démonstration de la lecture d’un disque DVD-Vidéo encodé DTS. Les cinq témoins des
voies d’entrée et le témoin LFE doivent s’éclairer ainsi que le témoin DTS.
Expliquer et faire constater par le professeur.
Constat du professeur
23) : Effectuer la démonstration de la lecture d’un disque CD-Audio.
Indiquer dans ce cas quelle est l’image qui est visualisée sur le poste de télévision. Choisir la
correction de champ sonore « Music Enh. 5ch ».
Expliquer et faire constater par le professeur.
Constat du professeur
24) : Brancher l’antenne FM et effectuer la démonstration de l’écoute d’une station radio FM. Choisir la
correction de champs sonre « Pop/Rock ».
Expliquer et faire constater par le professeur.
Constat du professeur
25): Ecrire maintenant la procédure permettant de tester le système que vous venez d’installer :
TP Home Cinéma
2nd BAC PRO SEN
Page: 8 / 8
