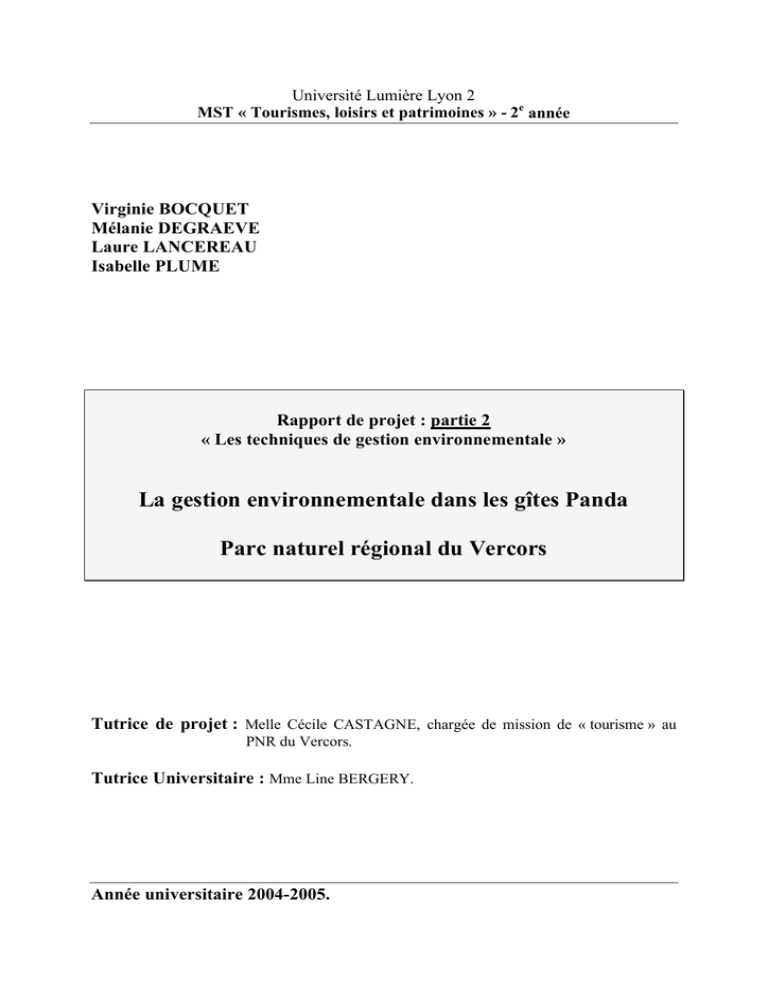

Université Lumière Lyon 2
MST « Tourismes, loisirs et patrimoines » - 2e année
Virginie BOCQUET
Mélanie DEGRAEVE
Laure LANCEREAU
Isabelle PLUME
Rapport de projet : partie 2
« Les techniques de gestion environnementale »
La gestion environnementale dans les gîtes Panda
Parc naturel régional du Vercors
Tutrice de projet : Melle Cécile CASTAGNE, chargée de mission de « tourisme » au
PNR du Vercors.
Tutrice Universitaire : Mme Line BERGERY.
Année universitaire 2004-2005.
TABLE DES MATIERES
Les énergies
renouvelables…………………………...………………………………………………3
Introduction aux énergies renouvelables………………………………………………………………………..4
Besoins en électricité ..................................................................................................................................................9
Solaire photovoltaïque (PV).................................................................................................................................10
Energie éolienne domestique ou énergie « aérogénératrice » ............................................................................18
Micro centrale hydroélectrique ............................................................................................................................35
Besoins thermiques ...................................................................................................................................................46
Chauffe eau solaire individuel (CESI).................................................................................................................47
Plancher Solaire Direct (PSD), ou « système solaire combiné » (eau chaude + chauffage)............................51
Le bois énergie : bois bûche, bois déchiqueté, bois granulé ..............................................................................55
Le biogaz ...............................................................................................................................................................86
Pompes à chaleur géothermale.............................................................................................................................89
Le puits canadien (ou puits provençal)................................................................................................................98
L’eau : réduire sa consommation et/ou consommer son eau de pluie........................102
Economiser l’eau : comment ? ...............................................................................................................................104
Economiseurs d’eau pour WC ...........................................................................................................................108
Economiseurs d’eau pour douches ....................................................................................................................110
Economiseurs d’eau pour robinets .........................................................................................................112
Traiter contre le tartre .........................................................................................................................................114
«Consommer» son eau de pluie, c'est possible .....................................................................................................117
Construire, isoler et décorer en matériaux sains .......................................................124
Pourquoi?.................................................................................................................................................................125
2. Le bioclimatisme: une exploitation passive de l'énergie solaire......................................................................125
Techniques de construction ....................................................................................................................................127
Construction en Terre crue .................................................................................................................................128
Brique Monomur.................................................................................................................................................141
Le Bois.................................................................................................................................................................144
Construction en bottes de paille .........................................................................................................................152
Colombages et murs banchés en chaux et chanvre ..........................................................................154
Murs en pierres sèches et calade ........................................................................................................................156
L’Isolation ...............................................................................................................................................................158
L’isolation thermique..........................................................................................................................................159
Des exemples de techniques d’isolation............................................................................................................165
Les finitions.............................................................................................................................................................187
Enduits .................................................................................................................................................................188
Peintures ..............................................................................................................................................................203
Revêtements sols.................................................................................................................................................210
Produits d'entretien et de soins...........................................................................................................................211
Fournisseurs Matériaux écologiques ........................................................................216
Quelques idées de gestes au quotidien......................................................................221
Economie d’électricité ............................................................................................................................................221
Gestion des déchets.................................................................................................................................................222
2
LES ENERGIES
RENOUVE LABLES
INTRODUCTION AUX
ENERGIES RENOUVELABL ES
Les critères pour aider les hébergeurs à choisir une énergie plutôt qu’une autre, comment
évaluer les avantages et inconvénients de telle ou telle énergie.
Les 2 critères de choix décisifs sont :
-Les impacts écologiques qu’ont les installations (émissions de CO2 et autres gaz, ainsi que
les impacts sur la faune et la flore – c’est particulièrement le cas pour les microcentrales
hydroélectriques ).
-La performance de l’installation. Cependant cet élément est très complexe à évaluer car la
performance dépend de nombreux facteurs qui varient selon chaque situation : les conditions
climatiques (la force du vent, l’ensoleillement, …), les conditions physiques (l’exposition de
la maison, la présence des ressources énergétiques, c’est-à-dire par exemple le débit de l’eau,
la présence d’exploitations forestières de proximité qui rendent le coût du bois moins élevé
que du bois de provenance plus lointaine..). Donc il faudra beaucoup nuancer l’évaluation de
la performance des installations.
La performance se mesure avec différents indicateurs. L’un d’eux est un indicateur de
performance écologique : c’est le temps de retour énergétique (appelé aussi bilan énergétique)
qui revient à calculer le temps nécessaire pour que les économies d’énergie occasionnées par
une installation amortissent l’énergie qui a été nécessaire à sa fabrication.
Un autre indicateur est le coefficient de performance ou COP. Il correspond au rapport de la
quantité d’énergie produite sur la quantité d’énergie consommée par une installation. Plus ce
chiffre est élevé, plus le système est performant. Il faut savoir que le COP annoncé par les
fabricants constitue une moyenne. Le COP peut varier au cours de l’année pour certains
systèmes, selon les conditions météorologiques. Le COP réel est en général légèrement
inférieur à celui affiché, déterminé dans des conditions « idéales ».
D’autre part, les besoins de chaque logement particulier (qui varient en fonction du nombre
d’habitants, de leur consommation, des surfaces, etc) sont à prendre en compte de façon
individualisée.
C’est pourquoi notre dossier n’est qu’un apport d’informations de base, idéales pour la
première étape de recherche d’un projet, mais les porteurs de projets ne peuvent se passer de
l’aide technique d’une agence telle que l’Ageden pour l’Isère et l’Adil 26 ou le Ceder pour la
Drôme, puisqu’elles apportent une aide individualisée.
De plus, dans les fiches, il convient de bien faire la différence entre 2 types de besoins en
énergie qui déterminent forcément l’utilisation d’une énergie plutôt qu’une autre :
Les besoins en électricité. Les énergies qui répondent à ces besoins sont : l’éolien, le solaire et
l’hydraulique.
Et les besoins thermiques (chauffage), car c’est une aberration de produire de l’énergie
thermique avec de l’énergie électrique puisque le rendement énergétique est très mauvais. Les
énergies qui répondent à ces besoins sont : le bois, le solaire thermique (le chauffe-eau
solaire), les pompes à chaleur géothermales, le biogaz et le puits canadien ou provençal.
Les fiches que nous présentons sont organisées suivant ces deux parties.
4
L’électrification en site isolé
Le vent, une ressource inégalement répartie
La force et la régularité des vents sont deux facteurs essentiels pour que l’exploitation de la
ressource éolienne soit intéressante. À moins de 5,5 mètres par seconde, l’installation d’un
aérogénérateur n’est pas conseillée. La topographie joue également un grand rôle. À
Narbonne, une éolienne sera efficace partout ; à Dijon, il faudra l’installer en haut d’une
colline pour qu’elle ait une chance de vous satisfaire.
Bocage dense, Rase campagne,
bois,banlieue obstacles épars
Prairies plates,
quelques buissons
Lacs,
mer
Crêtes**,
XX
collines
<3,5
<4,5
<5,0
<5,5
<7,0
3,5-4,5
4,5-5,5
5,0-6,0
5,5-7,0 7,0-8,5
Zone 2
4,5-5,0
5,5-6,5
6,0-7,0
7,0-8,0 8,5-10,0
Zone 3
5,0-6,0
6,5-7,5
7,0-8,5
8,0-9,0 10,0-11,5
Zone 4
>6,0
>7,5
>8,5
>9,0
>11,5
* Vitesse du vent à 50 mètres au-dessus du sol en fonction de la topographie
** Les zones montagneuses nécessitent une étude de gisement spécifique
5
Zone 1
Zone 5
Le solaire partout en France
Le grand avantage de l’énergie solaire est d’être disponible partout en France et dans les
DOM. Bien sûr, votre installation photovoltaïque sera moins productive à Lille qu’à Nice, à
Brest qu’à Bonifaccio. Pour y obtenir la même puissance électrique, il faudra prévoir
davantage de modules.
* Valeur de l'énergie du rayonnement solaire reçu sur un plan
d'inclinaison égal à la latitude et orienté vers le sud.
L’énergie
hydraulique
Si vous habitez près d’une source, d’un torrent ou d’une rivière ayant un débit suffisant, vous
pouvez l’utiliser pour produire du courant, à condition de respecter les droits de propriété de
l’eau et des berges.
Il faut cependant préserver l’équilibre écologique du cours d’eau. Pour vous affranchir des
contraintes environnementales, il est même possible d’exploiter l’énergie de l’eau, potable ou
usée, qui circule dans les conduites des réseaux d’adduction ou d’irrigation.
Attention toutefois : sur certains cours d’eau classés aucun aménagement ne peut être réalisé.
6
Avant tout, réduire la consommation
L’investissement de départ pour produire votre propre électricité sera fonction du
dimensionnement de votre installation. Inutile de prévoir trop grand, cela vous coûterait plus
cher. Il vous faut estimer ce qui vous paraît nécessaire et utiliser des équipements performants
afin de réduire votre consommation.
Réserver l’électricité pour ce qui est vraiment indispensable
Éliminez d’entrée les usages non rationnels de l’électricité. En particulier le chauffage de
l’eau, du logement et de la nourriture.
Limitez votre consommation à l’essentiel, en privilégiant les utilisations pour lesquelles
l’énergie électrique est la seule source envisageable : l’éclairage, les appareils électroniques
(téléviseur, ordinateur, chaîne hi-fi) et les moteurs (petit électroménager, aspirateur, machine
à laver, réfrigérateur). Et pourquoi ne pas éliminer certains appareils pas vraiment
indispensables comme la brosse à dent électrique ?
La consommation annuelle moyenne d’un
ménage français (hors chauffage) est de 3
500 kilowattheures. En chassant le
gaspillage, elle peut assez facilement
descendre à 2 500 kilowattheures.
L’étiquette énergie : une véritable fiche
d’identité énergétique qui vous guidera dans
le choix de votre réfrigérateur, de votre
congélateur ou de votre machine à laver.
Privilégier des appareils économes
Une fois votre sélection faite, votre consommation peut varier dans des proportions
importantes en fonction des caractéristiques de vos appareils. Il en existe maintenant sur le
marché qui consomment peu d’énergie, ce qui n’est pas synonyme de performances moindres.
L’étiquette énergie vous guide et vous signale les appareils économes. Les classes A ou B
rassemblent ceux qui offriront les meilleurs performances en matière d’économies d’énergie.
Et cette sobriété est loin d’être marginale : la consommation électrique des appareils
électroménagers peut varier du simple au quintuple. À chaque renouvellement, cela vaut la
peine de s’en soucier.
7
Il s’agit maintenant de dimensionner au plus juste votre installation en réalisant une
évaluation précise de votre consommation quotidienne (estimation de la durée d’utilisation
des équipements installés chez vous, prise en compte de leur puissance, etc.).
Un bureau d’étude spécialisé vous aidera dans cette tâche et déterminera la puissance du
générateur qui vous sera nécessaire. Il vous proposera une solution calibrée, qui tiendra
compte à la fois de vos besoins et de la ressource la mieux adaptée à votre situation.
8
BESOINS EN ELECTRICI TE
9
Solaire photovoltaïque (PV)
Utilisations
Le cas qui nous intéresse ici concerne l’alimentation en électricité pour des habitations
individuelles en site isolé. Mais les utilisations possibles sont très variées. Le photovoltaïque
est né pour fournir de l’électricité aux satellites.
Principe
Transformation de la lumière du soleil en électricité.
L’effet photovoltaïque correspond à un phénomène de physique propre à des matériaux semi
conducteurs, essentiellement le silicium, qui compose les cellules (ou photopiles) qui captent
la chaleur. Les photons contenus dans la chaleur solaire sont captés par les électrons du
silicium qui se mettent alors en mouvement et créent un courant électrique continu. Ce
courant peut être utilisé directement ou transformé en courant alternatif via un onduleur pour
l’alimentation des appareils standards d‘une habitation.
Il peut être combiné à une autre source électrique (propre ou non) dont les éoliennes ou les
microcentrales hydroélectriques.
Schéma de fonctionnement avec batterie
Schéma de fonctionnement sans batterie
www.photowatt.com
www.photowatt.com
10
Voici à titre d’exemple un résumé qui lie la capacité de l’équipement et les utilisations qu’il
satisfait.
Cas d’une habitation principale, d ‘une petite exploitation agricole ou artisanale, d’un gîte..
Puissance de l’équipement : 700 à 2 500 Wc (Watt crête)
Tension : 230 V alternatif
Prix : de 15 000 à 45 000 uros
Services rendus : 2 500 Wh/j (soit l’usage de 20 à 60 lampes + un lave-linge (sans chauffage
de l'eau) + un réfrigérateur- congélateur, TV- magnétoscope.. + électroménager (hors four et
plaques électriques) + outils + pompe à eau.
Le temps de retour énergétique est estimé entre 3 et 7 ans au plus.
Le cas du surplus de production injectée au réseau public
En cas de raccordement au réseau de distribution électrique, le surplus de la consommation
peut être revendu (environ 0.15 c par kilowattheure). Le contrat qui engage le propriétaire
et le réseau les lie pour 20 ans. Le réseau public prend le relais de l’alimentation électrique en
cas d’insolation insuffisante. Le prix d’achat varie selon les décisions politiques. Il approche
actuellement
Deux compteurs permettent de dissocier la consommation de l’habitation (compteur
classique) et la production électrique. Quand le surplus de production est injectée dans le
réseau, le compteur classique tourne en sens inverse.
Qualités par rapport à l’environnement
Source disponible partout dans des mesures différentes.
Pas de perte d’énergie car les installations sont installées à proximité des sites à alimenter.
Ni pollution directe, ni déchets, ni aucun effet sur l’environnement .
Pour quel type d’habitat
Habitat collectif ou individuel.
Il convient parfaitement aux sites isolés, y compris ceux qui ne sont pas raccordés à des
réseaux électriques classiques.
Les contraintes et les études préalables à effectuer
Analyse des besoins en électricité : les usages non rationnels (chauffage de l’eau et des
espaces, cuisson de la nourriture) sont quantifiés grâce à une analyse précise de la facture
EDF ou par l’inventaire des équipements utilisés, leurs puissances et leurs fréquences
d’utilisation.
(La quantité d’énergie produite se calcule avec une marge d’erreur de 10 %. )
Recherche de l’installation la plus adapté selon la localisation du site, ses besoins et les autres
contraintes :
* Utilisation du site régulière ou non, saisonnalité éventuelle ;
* Ensoleillement annuel du site ;
* Possibilité d’exposition des panneaux ;
* Performances techniques des cellules photovoltaïques et des onduleurs.
* Inclinaison des surfaces (inclinaison idéale : entre 15 et 45 degré en Europe du sud)
* Risque de vandalisme
* Accessibilité
11
Réglementation esthétique
Demande d’électrification à demander au maire de la commune.
Déclaration de travaux / permis de construire
Demande de subvention
Demande de certificat d'éligibilité à l'obligation d'achat
Déclaration d'exploitation d'une installation de production d'électricité
Demande d'étude de raccordement (afin d'avoir une Convention de raccordement)
Demande de contrat d'achat (afin d'avoir un Contrat d'achat)
* si établissement d’un contrat de raccordement au réseau, les pièces nécessaires sont la copie
du récépissé de permis de construire, la fiche de renseignement ARD, Accès au réseau de
distribution, l’attestation de conformité de l’installation délivrée par le constructeur.
* si établissement d’un contrat d’achat d’électricité, il faut se faire confirmer le tarif d’achat
(0.15 c +-), fournir une copie du récépissé du PC si nécessaire, ainsi que les copies de la
« déclaration d’exploiter une installation photovoltaïque » et celle du certificat ouvrant droit à
l’obligation d’achat.
Les différents types d’appareils et les coûts
A titre d’exemple, le fabriquant français de cellules photovoltaïques Photowatt International,
seul fabriquant français de panneaux photovoltaïques) propose sur son site des fiches
techniques au format pdf correspondantes au cellules ou modules de tailles et rendements
variés.
Il propose aussi notamment un kit solaire complet et fiable appelé « Electra sun », disponible
en tailles différentes (1600 Wc, 3200 Wc ou 4800 Wc). Ce kit comprend l’ensemble des
éléments nécessaires à l’installation.
www.photowatt.com
Les coûts :
Coût moyen (achat et installation TTC) : 8 100 uros pour 10 m de panneaux, soit une
production d’1kWc.
Le coût des installations baisse continuellement.
Ventilation lors de l’installation :
Modules : 60 %. Le coût des cellules baisse de 5 % par an.
Onduleur : 15 %
Autres éléments, travaux d’installation.. : 25 %
Les évolutions techniques portent notamment sur les cellules, composantes essentielles des
modules qui constituent la plus importante dépense. Les innovations sont : l’utilisation de
silicium amorphe, de cellules à concentration, les cellules solaires à teintures organique, la
technologie solaire sphérique, l’utilisation de ruban polycristallins au lieu de pain de silicium,
qui perdent en silicium lors de leur découpe. (88 % des cellules actuelles proviennent de pains
de silicium), l’amélioration de l’absorption de la lumière par la pose de revêtement anti- reflet
sur les cellules…)
12
Installations, matériels
Les panneaux solaires se composent de cellules photovoltaïques qui une fois assemblées
forment des modules. Ces modules sont collés sur une plaque de verre. L’électricité produite
par les cellules transitent par de fins câbles et peut être stockée dans des batteries de plomb ou
de nickel. Un système de régulation évite à la batterie d’être surchargée ou déchargée. En
autonomie sans recharge, les batteries peuvent alimenter l’habitation pendant 3 à 7 jours. Les
batteries sont surtout utilisées en cas de non raccordement au réseau de distribution électrique.
Enfin, un onduleur, transforme si nécessaire le courant continu produit en courant alternatif
utilisé pour le fonctionnement des appareils de l’habitation.
Les panneaux cristallins sont les plus répandus. Ils garantissent une perte de rendement
inférieure à 5 / 10 %, ont une durée de vie de 25 à 30 ans et sont fiables. Ils peuvent être poly
ou mono cristallins (le rendement procuré et la couleur des panneaux seront différents),
opaques ou translucides, avec ou sans cadre d’aluminium. Comme la structure des panneaux
fonctionne par modules, ces modules peuvent aisément être changés en cas de défaillance et
augmenter la surface de capteurs est aussi aisée.
Les panneaux peuvent être installés :
* sur les toits inclinés ou en terrasse, (« toits solaires photovoltaïques »). Ils peuvent alors
être intégrés à la toiture ou indépendants grâce à un support qui les supporte.
Contraintes du toit terrasse : préserver l’étanchéité de la surface d’accueil tout en assurant le
parfait maintien de l’installation, surface nécessairement vaste pour éviter que les panneaux
ne se fassent de l’ombre entre eux
Contraintes liées à la pose par dessus une couverture classique : assurer l’étanchéité de la
surface d’accueil tout en assurant le parfait maintien de l’installation, assurer la circulation de
l’air derrière les panneaux (5 à 10 cm. d’écart recommandé)
Contraintes liées à la pose en couverture intégrée : étanchéité.
* sur des façades planes ou inclinées
Contraintes : si la pose se fait verticalement, la perte de rendement est supérieure à 30 % par
rapport à l’inclinaison idéale
* sur des décrochements de toits ou de façades
* comme verrières
* au sol
13
Source photos page précédente : www.hespul.org
Les panneaux solaires les plus courants sont rectangulaires, ne font que quelques millimètres
d’épaisseur. Leur surface varie de 0.5 à 3 m. Ils sont protégés des intempéries par un verre
transparent et solide qui les recouvre.
Exposition idéale : sud, voir du Sud / Est au Sud / Ouest, sans obstacle à la course du soleil.
Les recherches actuelles portent aussi sur la meilleure intégration du système tant sur des
bâtiments déjà existants que sur l’intégration d’emblée à de nouvelles constructions.
Les éléments à contrôler
Après une formation de quelques heures l’utilisateur du PV peut lui- même nettoyer les
panneaux et vérifier les connexions des batteries, entretien régulier basique.
En cas de raccordement au réseau, un à deux contrôles de fonctionnement par an garantissent
la pérennité de l’installation.
Un suivi automatique à distance est possible avec l’installation d’un équipement de
transmission des données
Gages de qualité
Les modules au silicium cristallins, les plus courant, doivent être garantis par le constructeur
et en accord avec les normes NF- CEI 61215 et NF- CEI 61646.
Lorsque le site est déjà raccordé à un réseau électrique, un contrat est signé entre l’utilisateur
et le gestionnaire du réseau auquel il est raccordé. Ceci permet de contrôler des normes de
qualité, sécurité et fiabilité.
La GRS, Garantie de Résultat Solaire, engage les fabriquants, bureaux d’études à respecter
certains rendements de production.
Aides financières
Le régime d’électrification en milieu rural autorise l’aide du FACE (Fond d’amortissement
des Charges d’électrification), qui peut aller jusqu’à 70 % du coût de l’installation. La
procédure dure environ 1 an.
14
Jusqu’à 5 kWc, les individuels connectés au réseau de distribution d’électricité peuvent
percevoir une aide de l’Ademe de 4.6 uros / Wc
Régions Rhône- Alpes : 30% d’aide allouées au maître d’ouvrage pour les 2 premiers Wc.
Acquisition du matériel photovoltaïque : crédit d’impôt égal à 15 % du prix du matériel,
subventions déduite et hors pause.
TVA à 5.5 % pour les travaux de rénovations de l’habitation.
Des subventions européennes sont également possibles dans certains cas, notamment lors de
certains programmes spéciaux de démonstrations des énergies renouvelables. (voir chapitre
suivant, Hespul)
Le total des aides publiques est plafonné à 80 % du montant des travaux, qui doit être
inférieur à une installation électrique classique
Aides techniques
Les organismes comme l’Ademe ou l’Ageden peuvent bien sûr apporter l’aide technique
nécessaire, comme les fabriquants et installateurs reconnus.
L’organisme Hespul vous accompagne dans l’ensemble de vos démarches lorsque vous êtes
raccordé au réseau et prévoyez de vendre le surplus de production, à condition que vous
maîtrisiez vos consommations d’énergies et que vous n’ayez pas recours à un système de
chauffage électrique. Hespul vous assiste dans le montage de dossier de subventions de
l’Ademe et des régions. Ils réalisent une pré- étude d’installation et finalisent le projet en
termes techniques et financiers.. Les études concernent notamment le projet PV- STARLET
(programme européen initié par Hespul) pour le recours aux tuiles photovoltaïques.
De plus, un exemple de contrat de raccordement et d’achat entre un propriétaire de PV et le
distributeur électrique, est disponible sur le site www.hespul.org.
Hespul
114, bvd du 11 novembre 1918
69 100 Villeurbanne
téléphone : 04.37.47.80.90
www.hespul.org
Il est à noter que Hespul travaille également au programme PV – DOMSYS, qui analyse
l’expérience avancée allemande (communication, formation, financement par exemple) pour
s’en inspirer et tenter de l’appliquer dans certaines régions françaises dont Rhône- Alpes.
Il existe en grand nombre de consultants en matière de PV. Le site www.energiesrenouvelables.org propose une liste très complète d’intervenant PV, y compris en terme de
conseil.
Technosolar est une association professionnelle d’entreprises européennes installant des
panneaux photovoltaïques. Ils peuvent conseiller les futurs exploitants.
Technosolar
Secrétariat : S/c Jura Energie solaire, 39 800 Colonne
Téléphone : 03.84.37.57.00
Fax : 03.84.37.59.73
Fournisseurs et installateurs
Il n’est pas ici judicieux de faire la liste de l’ensemble des fournisseurs et installateurs de PV
tant ils sont nombreux. Le site www.energies-renouvelables.org propose une liste très
15
complète de fabriquants et d’installateurs. la recherche se fait par département. Il existe une
centaine de référence pour chacun des départements de l’Isère et de la Drôme.
Toutefois, quelques pistes doivent être données :
Il n’existe en France qu’un seul fabriquant de panneaux solaires photovoltaïques. Il s’agit de :
PHOTOWATT INTERNATIONAL COSTE ALBERT Barbara
33 rue Saint Honoré ZI Champfleuri 38300 - BOURGOIN JALLIEU
Téléphone : 0474938020
Fax : 0474938040
Email : [email protected]
Web : www.photowatt.com
Les ensembliers
TOTAL ENERGIE
12 –14 allée du Levant
69 890 La Tour de Salvagny
téléphone : 04.78.48.88.50
www.total-energie.fr
APEX (BP Solar)
1, rue du grand chêne
34 270 Saint Mathieu de Tréviers
téléphone : 04.99.62.26.22
www.apex-bpsolar.com
SUNWATT France
18 rue René Cassin
74 240 Gaillard
téléphone : 04.50.31.35.85
Installateurs intervenant en Drôme et en Isère
ENERGIFRANCE
24 rue Brun La Rochette 26220 - DIEULEFIT
Fax : 0475469960
HELIOPSYS GIRARD Olivier
Quartier Ruisse 26150 - ST JULIEN EN QUINT
Fax : 0475212328
De RASILLY Arnaud
Avenue des Bruyères 26420 - LA CHAPELLE EN VERCORS
16
Fax : 0475481273
Cette entreprise est spécialisée dans les installations en site isolé
ENERGIE ECO ET LOGIQUE
BARBIER Alexandre
Le Village 26120 - MONTVENDRE
Fax : 0475599746
http://perso.wanadoo.fr/energie.eco.et.logique/
SYSTERA
La Grand’Terre
07400 SCEAUTES
TERM’Eco JELIN
Avenue Jean Monnet
07 200 AUBENAS
Solaris
Les mûres
01 400 CHATILLON SUR CHALARONNE
SURTEC DELASTRE Jean Louis
ZA du Pré de l'Orme BP 14 38761 - VARCES CEDEX
Fax : 0476987904
Web : www.surtec.fr
17
Energie éolienne domestique ou énergie « aérogénératrice »
Utilisations
Production d’électricité
Principes
Transformation de la force du vent en énergie électrique.
Le vent fait tourner les pales de l’éolienne qui entraînent alors un générateur électrique qui
produit du courant alternatif. Ce courant alternatif est redressé en courant continu pour être
stocké dans une batterie d’accumulateurs. Le courant peut être utilisé directement ou retransformé en courant alternatif via un onduleur.
En cas de raccordement au réseau de distribution d’électricité, le surplus de la production sera
revendue. Le contrat lie le propriétaire et le distributeur pour une durée de 20 ans.
(La totalité de la production peut être revendue, mais cela ne s’apparente pas aux applications
qui nous intéressent ici.)
Lorsque le vent ne souffle plus, le réseau EDF prend le relais de l’alimentation électrique de
l’habitation. En cas de non raccordement, l’énergie peut être stockée dans des batteries.
Comme cela se révèle compliqué, il convient de coupler son installation à une autre source
d’énergie, écologique ou non.
Source : www.eole.org
Schéma de fonctionnement de l’éolienne.
La taille du diamètre du mât influe sur le potentiel de production. Doubler le diamètre revient
à quadrupler la production. Le diamètre de mât qui correspond aux éoliennes applicables aux
habitations individuelles en milieu isolé est de 3.50 mètres.
La quantité d’énergie produite dépend de la quantité et de la qualité des vents. (ainsi que du
diamètre du mât)
L’énergie éolienne, renouvelable, ne ponctionne pas les ressources énergétiques et en limite la
dépendance. Elle ne produit aucune pollution directe, sans émission de gaz à effet de serre,
18
déchet ou odeur. Elle autorise la décentralisation des lieux de production pour se rapprocher
des lieux de consommation : réduction des pertes d’énergies liées à leur transport.
Le cycle de vie des éoliennes est favorable au respect de l’environnement. L’énergie utilisée
lors de la fabrication est restituée en quelques mois, les matériaux sont recyclables, l’arrêt
définitif engendre un démantèlement en quelques jours, pour une remise en état du site rapide
et complet. Cette remise en état initial du terrain est obligatoire et réglementée.
L’emprise au sol est minime. Cela permet de conserver aisément la fonction initiale du site.
Enfin, l’éolien participe à la création de nouveaux paysages. Le ressenti à ce sujet est explicité
dans le paragraphe suivant.
La question de la nuisance visuelle : les opinions sur la qualité esthétique des éoliennes
divergent. Il est certain qu’elles modifient le paysage et ne peuvent être invisible. La
considération des angles de vue selon différentes distances est un facteur essentiel des
simulations préalables.
Au travers d’enquêtes menées dans les départements du Finistère et de l’Aude il apparaît que
les riverains de champs d’éoliennes ont un jugement
favorable à leur égard. Les ressentiments sont
majoritairement le fait d’idées préconçues de personnes
n’ayant aucune expérience de ces équipements.
La question du bruit : Le bruit produit par une éolienne est
tout relatif
(40 décibels en fonctionnement) et les
améliorations techniques l’ont nettement réduit : diminution
de la vitesse de rotation des pales, capitonnage de la nacelle,
intégration de silencieux sur les engrenages de ces nacelles,
d’amortisseurs sur les arbres de transmission, conception
sans multiplicateur ou de structures qui transmettent moins
les vibrations. C’est le bruit mécanique de l’éolienne qui est
réduit par ces innovations. Le bruit aérodynamique, lui, est
réduit par de conceptions plus performantes des pales. Cela
constitue les plus importantes avancées et améliorations
techniques. Une éolienne en direction des vents dominants
propage plus de son.
La question de l’impact sur la faune
Seuls les chantiers dérangent la faune, sauvage ou domestiquée.
Il faut noter l’implication des structures ornithologiques, qui anticipent les conséquences
des installations d’éoliennes sur l’avifaune. La contrainte majeure relève des sites placés
sur les couloirs de migration. (implantation parallèle à ces couloirs..)
Les éoliennes correspondent parfaitement aux besoins des habitations individuelles en milieu
isolé, bénéficiant d’un espace dégagé à proximité immédiate.
Selon l’organisme canadien Eole, voici plus précisément les situations où l'installation d'une
éolienne domestique peut être utile ou rentable :
* résidence ou ferme très isolée;
* refus du bruit d'une génératrice (essence ou diesel);
* consommation plus élevée que ne peuvent fournir en énergie des panneaux solaire;
19
* résidence éloignée de la route, et donc de la ligne de transmission de la compagnie
distributrice d'électricité), nécessitant alors un raccordement excessivement coûteux pour
vous.
Les contraintes ou les études préalables à effectuer
Moyenne d’un an de mesures in situ est requise avant l’installation.
L’analyse des potentialités des vents est le premier paramètre à prendre en compte.
Les performances de production dépendent en effet de la taille et du diamètre de l’éolienne,
mais surtout de la force et de l’orientation des vents.
La proximité d’une colline dont la pente et douce et progressive peut permettre de doubler la
vitesse du vent.
Tableau comparatif de la production d’une éolienne de 3.50 mètres de diamètre, installation
classique :
Vitesse du vent à hauteur à hauteur du moyeu
4 mètres /seconde
5 mètres /seconde
6 mètres /seconde
7 mètres /seconde
Production électrique engendrée
1 900 kWh / an
3 000 kWh / an
4 000 kWh / an
4 900 kWh / an
Les conditions minimales de vent pour qu'un site puisse être exploité :
Ce tableau est valable pour les petites éoliennes de 12 mètres de hauteur, de 3.50 mètres de
diamètre.
La vitesse des vents est exprimée en mètres par seconde (m/s). Voici un petit tableau de
correspondance en kilomètres par heure
4,5 m/s
16,2 km/h
Vitesse du vent minimale requise C'est la vitesse d'amorçage.
Vitesse moyenne du vent sur le territoire du Parc du Vercors (à 50m.du sol) : 10 à 36 km/h
6 m/s
21,6 km/h
Si votre moyenne annuelle est plus basse, la rentabilité de l’opération
est remise en cause
8 m/s
30 km/h
Seuil idéal pour installer une éolienne.
25 m/s
90 km/h
Arrêt automatique de l’éolienne.
180 km/h, ou 250
km/h pendant 5
secondes
Vitesse maximale des vents supportable à l’arrêt
Pour qu'un emplacement soit jugé exploitable avec une petite éolienne, on considère qu'il
faudrait disposer, au minimum, d'une moyenne annuelle de vitesse des vents de l'ordre de 5
20
mètres/seconde, soit environ 17 km/h. Dans ces conditions, par exemple, une petite éolienne
d'environ 1,5 kW vous fournira 3 à 5 kW par jour d'électricité en courant alternatif .
Le gisement de vent est évalué par un anémomètre et une girouette placés à l’endroit et la
hauteur de la future éolienne. Il enregistre les vitesses et orientations du vent. De ces données
est ensuite calculée le potentiel de production énergétique qu’offrira l’éolienne. (cf tableau
comparatif de la production d’une éolienne de 3.50 mètres de diamètre, installation classique,
en page précédente).
La société Krug propose un "Forfait Vent" de 3 mois, c’est à dire la location d’un
anémomètre avec sa girouette perché sur un mât de 10 m et accompagné d'une centrale
d'acquisition autonome. Toutefois, la durée idéale de mesure reste une année entière.
Lorsque les fabricants mettent à disposition ce type d’équipement, cela comprend aussi la tour
de support et la station de télémesures qui reçoit les données par satellite.
Les actions suivantes
Simulation informatique de l’implantation pour considérer les impacts environnementaux,
paysagers, productifs…
Analyse des besoins par la décomposition des factures EDF
La plupart des petites éoliennes vont produire du courant continu de 24 V. Il est facile alors
d'alimenter des lampes ou appareils électriques, fonctionnant directement en 12 V ou 24 V. Il
est déjà plus compliqué et plus coûteux de redresser ce courant et de le transformer en 110 V
ou 220 V alternatifs.
Les lois de janvier et juillet 2003 relatives à l’aménagement et l’urbanisme énoncent les règles
que doivent concilier éolienne et protection des paysages. Ceci est donc tout particulièrement
valable pour un espace tel PNR, espace protégé.
Choix du fabricant, s’il n’est pas intervenu au préalable en tant que conseil.
Critères de compétences à examiner lors du choix du fabricant :
* proposition d’un modèle d'éolienne qui a été installé et vendu à différents clients depuis au
moins un an. Vous devrez d'ailleurs pouvoir contacter ces utilisateurs.
* preuve qu'il a déjà installé ou vendu ce type d'éolienne à des clients qui résident dans une
région climatique similaire à celle où vous demeurez.
* garanties de rendement, notamment via une fiche de performances approuvée par un
organisme national ou international reconnu.
Le fabricant devrait pouvoir vous fournir sa courbe de puissance, véritable signature de la
machine.
Parmi les constructeurs d'éoliennes de puissance inférieure à 15 kW, les plus reconnus, qui
expédient partout à travers le monde, sont le français Vergnet, l'américain Bergey, le canadoaméricain AOC, le hollandais LMW et l'australien Venco.
Dimensionnement du matériel en fonction du gisement de vent, des moyens financiers et de la
consommation électrique.
Choix du matériel : type d’éolienne, éventuel intérêt de coupler l’installation à un
modèle hybride qui palliera l’absence de vent (éolien / photovoltaïque, ou groupe
électrogène…), choix du modèle .
Dimensionnement de tous les composants de l’appareil : batterie, onduleur, câbles…
21
Estimations des coûts et financements, démarches administratives…..
Permis de travaux requis pour l’installation d’éoliennes jusqu’à 12 mètres de hauteur
(délivré par la mairie).
Ce type d’éolienne est préconisé dans une configuration d’espace dégagé.
Permis de construire requis pour les installations dont la hauteur est supérieure à 12
mètres (demande à déposer en préfecture). Pour l’obtenir, une évaluation environnementale et
paysagère à la charge du maître d'’ouvrage et obligatoire. Cette étude constitue le support
officiel d’information aux publics indispensable pour les installations très importantes.
Ce type d’éolienne est préconisé dans une configuration d’espace peu venté.
Circuit DRIRE : certificat ouvrant droit à l'obligation d'achat par le distributeur d’électricité.
Attestation de conformité de l'installation délivrée par votre installateur.
Sont également à prendre en considération :
L’impact sonore, du au sifflement de l’hélices en rotation.
La distance éolienne – compteur, restreinte pour éviter les déperditions de courant.
Les servitudes radioélectriques et aéronautiques, liées au trafic aérien.
A titre d’exemple, voici comment se déroule l’installation de l’éolienne (les actions de
l’installateurs, s’il n’intervient pas avant comme conseil :
* Fondations du mât et des ancrages
* Equipement du local technique
* Etablissement des tranchées et passages de câbles
* Préparation de l'éolienne en atelier
* Montage du mât et tests
* Montage de l'aérogénérateur sur le site.
* Câblage des accessoires électriques (régulateurs, chargeurs, batteries, onduleurs...)
*Raccordement des câbles entre l'éolienne et le local technique, puis entre le local technique
et l'habitation.
* Mise en service, réglages sur site et paramétrage.
* Raccordement au réseau de distribution électrique
Il n’est pas ici possible de présenter l’ensemble des modèles d’éoliennes existantes sur le
marché tant l’offre est conséquente. Le tableau suivant porte sur un comparatif de quelques
petites éoliennes pour site isolé distribuée par la société Krug. Ce tableau constitue une
première approche de comparaison.
22
Nom
Diamètre
Rutland 503
Aéro4gen F
0.5 m
0.87 m
Puissance
Energie
en Watt
produite
à 10m/s.
à 6m/s.
25
100
65
200
Charge
batterie
Rutland FM
910.3
Aéro6gen F
0.91 m
70
300
oui
Raccor- Hauteur du mât
Utilisations
dement
réseau
non
?
Ampoules électriques 12 V
non
?
Pour du 220V, prévoir un onduleur
(+300 HT)
non
6.4 m
Idem
1.22 m
130
500
oui
non
?
Rutland FM 1.80 m
1803
ACSA 600 W 2.2 m
300
1000
oui
non
6.4 m
350
1100
oui
non
9 /13 /16 m
Proven 600
2.55 m
W
H 80 1000 W 2.5 m
ACSA 1000 3.12 m
W
600
1900
oui
non
5.5/ 6.5/ 13 m.
900
700
1900
2500
oui
oui
oui
non
9/13/16
9/13/16
TA 2.6/1200
ACSA 1500
W
AWP 3.6
Proven 2500
W
ACSA 2500
W
2.6 m
3.12 m
1000
750
2800
3000
oui
oui
non
non
3.6 m
3.5 m
1200
1900
3900
6100
oui
oui
5m
2000
6700
oui
oui
oui
Coût HT en
uros
1 730
1 802
Idem ou un éclairage + télé + petit
réfrigérateur + chaîne Hifi...
Idem
2 130 à 2
250
3 934
Un éclairage + télé + réfrigérateur +
congélateur + four micro-ondes +
matériel informatique...
Idem
6 821
8 140
12
9/13/16
Un éclairage + télé + réfrigérateur +
congélateur + four micro-ondes +
matériel informatique...
Idem
Idem
non
oui
9/13/16
6.5/11
Tout l'éclairage et l'électroménager...
20 599
non
13/16
Idem
21 230
23
7 838
11 715
11 405
Sur le site www.eole.org (site canadien), un comparatif de 15 petites éoliennes est disponible.
Il n’est pas présenté ici car il ne propose que des éoliennes fabriquées en Amérique du Nord.
Le fabriquant espagnol Bornay propose également de petites éoliennes (12 kW). (ex www.
bornay.com)
Attention, site en espagnol.
Les éléments qui doivent apparaître dans le comparatif final sont les suivants :
Modèle : nom de l’éolienne.
Marque / Fabricant : puissance nominale en watts : puissance maximale de production de
l’éolienne.
Vitesse nominale du vent : vitesse du vent à laquelle l’éolienne atteint sa puissance nominale.
Vitesse de rotation : nombre de tour par minute effectué par le rotor à sa puissance nominale.
Vitesse d’amorçage : vitesse des vents à partir de laquelle l’éolienne commence à produire.
Diamètre du rotor : plus le diamètre est grand, plus la surface balayée par les pales est grande,
plus la quantité d’énergie produite est grande.
Nombre de pales
Matériaux des pales
Profils aérodynamique
Dispositifs de régulation : il protège l’éolienne contre les vents forts et la survitesse du rotor.
Vitesse de régulation : vitesse du vent à laquelle le mécanisme de régulation est pleinement
activé.
Mécanismes d’arrêt
Type de générateur
Prix d’achat
Rapport prix / watt
Système d’accumulateur
Garantie (en année)
Expérience du fabricant (en année)
Maintenance requise
Coût :
Les coûts baissent à mesure que la marché s’étend.
La fiabilité et la longévité de l’équipement a un impact considérable sur le retour sur
investissement.
Durée de vie d’une éolienne : entre 15 et 30 ans selon les sources.
Prix de revient du kW/h : il dépend de la fréquence des vents ainsi que de la fiabilité et de la
durée de vie de l’équipement.
Le tableau suivant qui compare les coûts d’une installation avec la production engendrée tient
compte des coûts lié à l’aérogénérateur, aux batteries de stockage, au régulateur, à la maîtrise
d’œuvre et à l’étude de dimensionnement.
Puissance en kW
1
3
5
15
Coût en uros
30 000
45 000
60 000
135 000
KWh/ an en moyenne
1 500
4 500
7 500
22 500
24
Installation :
Coût d’investissement de 1067 uros par kW installé (études, matériels, raccordement,
installations, mise en route inclus, crédit d’impôt non déduit).
Le prix moyen pour une habitation classique est d’environ 9000 HT, toujours sans le
crédit d’impôt. (Mât de 12 mètres de hauteur, diamètre de 3.50 mètres)
Fonctionnement :
Les coûts d’exploitation, d’entretien et de maintenance représentent 3 % par an du
coût TTC d’investissement.
La rentabilité de l’investissement peut s’évaluer d’après le calcul :
Production annuelle / coûts d’investissement et de fonctionnement de l’installation
Schéma : vue d’une éolienne en coupe (le fonctionnement des grandes ou petites éoliennes
fait appel aux mêmes éléments):
Source : l’éolien a le vent en poupe, documentation de l’Ademe Rhône- Alpes
Il existe trois types de structures : celle retenue par des haubans, les structures autoportantes
(ces deux premiers cas sont souvent adaptés aux petites éoliennes) et celle portée par une tour
à bascule (qui permet d’effectuer les réparations directement au sol.
25
Les éoliennes modernes sont dites à axe horizontal : leur axe de transmission est parallèle au
sol.
L’éolienne n’est jamais fixée à une habitation en raison du bruit et des vibrations qu’elle
engendre. Le niveau sonore est tout relatif (voir paragraphe « études préalables ») mais les
vibrations seraient amplifiées par la charpente, créant plus de bruit.
La distance entre une habitation et une éolienne est de 50 mètres environ, avec possibilité
d’installation plus éloignée.
Le sommet de l’éolienne doit être positionné au moins à dix mètres au –dessus de tout
obstacle dans un rayon de 100 mètres. (arbres…)
Elle doit être éloignée de tout câble électrique ou téléphonique.
Les éléments qui composent une installation éolienne sont :
Le moyeu : il supporte les pales.
Le rotor et ses pales : composantes majeures de l'éolienne. Les pales sont désormais en fibre
de verre, fibre de verre associée à la fibre de carbone, ou en bois (plus léger)
L'arbre : pièce imposante car elle subit des efforts élevés. Entre le rotor et la boîte de vitesse,
c'est l'arbre lent. L'arbre rapide rejoint le multiplicateur à la génératrice.
Le châssis et la coquille de la nacelle : véritable salle des machines perchée en hauteur. Elle
renferme tous les instruments qui permettent à l'éolienne de fonctionner automatiquement.
La nacelle contient tout l'équipement pour produire l'énergie. Elle contient plusieurs pièces
d'équipement dont la génératrice ou l'alternateur, qui est la plus importante.
La boîte de vitesse ou multiplicateur : la plupart des petites éoliennes de moins de 15 kW
n'ont pas de boîte de vitesse.
Freinage et sécurité : c'est un élément essentiel de la survie d'une éolienne, qui dispose
souvent de deux systèmes de freinage.
Le générateur : c’est un alternateur. Les plus simples et robustes sont des générateurs à
induction, mais il faut alors contrôler leur excitation par des condensateurs ou les relier au
réseau, ce qui n'est pas facile. On doit essayer de stabiliser la vitesse de ces moteurs
asynchrones près de leur puissance nominale (vers 1 800 tours) pour avoir en bout de ligne
une fréquence et une tension régulières. Voilà pourquoi certains fabricants installent 2
génératrices, l'une exploitant les basses vitesses de vent, l'autre pour les hautes vitesses.
Le mât ou tour : pour les petites éoliennes, la solution la moins coûteuse est un tuyau en
sections qui se trouve amplement haubané. La dimension du tuyau d'acier est surtout fonction
du poids de l'éolienne, car ce sont les haubans qui assurent la stabilité de l'ensemble. Plus il y
a de haubans et de structure porteuse, plus le bruit est élevé dans les grands vents.
L'autre alternative est une tour autoportante, tubulaire et conique. Aucun hauban n'est alors
nécessaire, c'est beaucoup plus élégant, mais le prix d'une telle tour peut atteindre trois ou
quatre fois celui d'un pylône haubané. La solidité de la fondation deviendra un élément
important. C'est la solution pour les grandes éoliennes.
Il est à noter la possibilité d’installer des éoliennes d’occasion. Ceci s’adresse
particulièrement aux personnes ayant de bonnes connaissances en électricité et débrouillard.
Un historique de l’équipement devra toujours être remis à l’acheteur de seconde main.
Contact France : TRAVERE Aérogénérateurs, 04.93.83.78.97.
Cette entreprise reconditionne des éoliennes de 1 à 10 kW, souvent de marque Vergnet.
26
Peu d’entretien requis.
La gestion électronique à distance surveille la production.
La sécurité liée aux opérations d’installation et de maintenance est réglementée par des
normes internationales.. dispositif de protection contre les chutes de matériels ou d’hommes,
protection contre les incendies.
La maintenance s’effectue toujours machine à l’arrêt.
Les visites de contrôle sont en générale annuelles. Une simple inspection visuelle suffit.
En cas de réparations ou remplacements d’éléments impératifs, les frais de transport sont à la
charge du propriétaire, hors délai d’assurance. Mais aussi pour les cas que les assurances ne
couvrent pas : dégâts suite à installation défectueuse, utilisation de pièces non conformes,
usage abusif, négligence d’entretien, catastrophes naturelles. Une police d’assurance
supplémentaire est donc fortement conseillée.
Gages de qualité
Système d’assurance qualité.
Certification des matériels utilisés.
Aides financières : qui, pour quoi, combien, conditions, démarches
Pas de subvention pour les petites éoliennes domestiques classiques.
TVA de 5.5 % sur l’achat du matériel destiné à une habitation principale de plus de 2 ans, à
condition de recourir aux prestations d’un professionnel..
Crédit d’impôt de 40 % alloué selon le coût du matériel HT. Ce crédit est remboursé a
posteriori même si les ressources du foyer n’atteignent pas la limite d’imposition.
Plafonnement : 3 200 pour une personne vivant seul, 6 400 pour un couple. Le nombre
d’enfant à une incidence sur le plafonnement (1 enfant : + 160 euros – 2 enfants : + 200 euros
- 3 enfants et + : + 240 euros.)
Les démarches à effectuer pour bénéficier de ce crédit d’impôt sont la présentation de la
facture ou de l’attestation de conformité de l’installateur à la déclaration d’impôt
Prix garanti de rachat par EDF, sur une période pré-définie de 20 ans, d’environ 7 c par kWh
revendu.
Aides techniques
EDF : la demande de raccordement au réseau électrique auprès d’EDF est automatiquement
accordée si l’installation correspond aux normes en vigueur.
La facturation pour la pose d’un compteur s’élève de 100 à 500 HT.
Cette procédure et longue et laborieuse puisque 7 institutions sont impliquées dans la
décision. Il est alors judicieux de la sous-traiter à un professionnel. (Krug sous-traitance totale
ou conseil au montage de dossier)
27
Le ministère des Ressources naturelles du Canada (CANMET), met à disposition gracieuse en
ligne un logiciel remarquable de planification et de calcul des coûts. Disponible en langue
française.
http://cetc-varennes.nrcan.gc.ca/
La liste des organisme de conseils et bureau d’étude n’est à l’heure actuelle pas exhaustive.
Certains fournisseurs ou installateurs peuvent remplir les missions de conseil.
Bureaux d'études
HYDROC
BP 177 26702 - PIERRELATTE
Fax : 0475044020
Bureau d'études/Consultants
PIENERGIES
PASTOR Paule Eau Chaude Service Rhône Alpes
Adresse : 45 place Saint Bruno 38000 - GRENOBLE
Fax : 0438121178
Web : www.pienergies.com
TECENERGIE
155 cours Berriat 38028 - GRENOBLE CEDEX
Fax : 0476489338
SOGREAH
BONGRAND Thierry
Adresse : 6 rue de Lorraine 38130 - ECHIROLLES
Fax : 0476334094
Web : www.sogreah.fr
Bureau d'études/Consultants
Espace Eolien Développement
EED Sud
31, Allée d'Iéna - 11000 CARCASSONNE - France
Tél : +33 (0)4 68 25 89 30 - Fax : + 33 (0)4 68 71 64 01
http://www.espace-eolien.fr/sud/eedsud.htm
E-Mail : [email protected]
Espace Eolien Développement
16, rue Faidherbe
59000 LILLE
28
Téléphone : 03 20 74 04 00
Télécopie : 03 20 74 04 07
http://www.espace-eolien.fr/
Eole Technologie
ZI d'Encro
BP 102
07700 Bourg Saint Andeol
Téléphone : 04 75 54 71 15
Télécopie : 04 75 54 70 74
E-mail : [email protected]
Agences et administrations nationales ou européennes
Ademe
27, rue Louis Vicat
75737 PARIS Cedex 15
Téléphone : 01 47 65 20 00
Télécopie : 01 46 45 52 36
Délégation Ademe Rhône-Alpes
10, rue des émeraudes 69 006 Lyon
tel : 04.72.83.46.00
fax : 04.72.83.46.26
[email protected]
http://www.ademe.fr
Ceder (Centre d’Etude et de Développement des Energies Renouvelables)
15 avenue Paul Laurens
26 110 Nyons
tel : 04.75.26.22.53
Fax. 04 75 26 19 02 –
http://perso.wanadoo.fr/ceder/
Courriel : [email protected]
EDF
http://www.edf.fr/der/html/der/environnement/energies.fr.htm
EWEA (Association Européenne pour l'Energie Éolienne)
26 Spring Street
Londres W2 IJA
Royaume Uni
Tel. : 44 (0) 171 402 71 22
Fax. : 44 (0) 171 402 71 25
E-mail: [email protected]
http://www.ewea.org/
29
_________________________________________________________________
Institut de l'Énergie et de l'Environnement de la Francophonie
56, rue Saint-Pierre, 3e étage
Québec (Québec) G1K 4A1
CANADA
Téléphone : 1 418 692 5727
Télécopieur : 1 418 692 5644
Courriel : [email protected]
http://www.iepf.org/
_____________________________________________________________________
France Énergie Éolienne
ONERA
BP 72
92322 Chatillon Cedex
Télécopieur : 03 28 66 88 88
Solitec International
142, rue du Théâtre
75015 Paris
Tél. / fax : + 33 1 40 59 07 07
Mobile : + 33 6 08 35 84 23
Société Charpentier (02.51.94.31.39)
Société Krug SARL
1, avenue du Lauragais, 11 300 Limoux
tel : 04.68.74.20.13
Fax : 04.68.31.87.28
www.krugwind.com
Société SFER (03.87.35.97.45)
Société Travère (04.93.83.78.97)
Acteurs en Drôme et en Isère
HELIOPSYS GIRARD Olivier
Quartier Ruisse 26150 - ST JULIEN EN QUINT
Fax : 0475212328
Installateur/Distributeur
MISTRAL ENERGIE
SCHMERBER Dominique
10 rue Lénine 26800 - PORTES LES VALENCE
30
Fax : 0475572218
Eolien Installateur/Distributeur
RASILLY
Arnaud de RASILLY
Avenue des Bruyères 26420 - LA CHAPELLE EN VERCORS
Fax : 0475481273
Installateur/Distributeur
Eoliennes complètes
PETITES ÉOLIENNES:
ECOLAB
Place la Victoire - 11380 Plancy l’Abbaye - FRANCE
Tel : 03 25 37 40 15 - Fax : 03 25 37 43 72
6, rue Henri-Dunant
45140 Ingret
Téléphone : 02 38 22 75 00
Fax : 02 38 22 75 22
http://www.vergnet.fr/Accueil_francais.html
Les éoliennes que fabriquent l’entreprise Vergnet ne correspondent a priori pas aux besoins
qui nous intéressent (ils sont spécialistes d’éoliennes industrielles moyennes de moins de 100
kW) mais leur savoirs- faire en faire une entreprise ressource.
INTÉGRATEURS OU ENSEMBLIERS (assemblent des éoliennes ou supervisent
l'assemblage en France)
Composants d'éoliennes
Engrenages et multiplicateurs
CMD
BP 43
78142 Vélizy cedex
Numéris : 01 34 63 12 24
Téléphone : 03 27 73 53 11
Freins
SIME Industrie
13, rue de la perdrix - B.P. 40004
95911 - ROISSY C.D.G. CEDEX - France
Tel : (33) 1 48.63.23.99 Fax : (33) 1 49.89.06.38 - Tlx : 232801
http://sime-industrie.com/texte/brakeapp3.htm#windturb
ATV
Parc Saint-Laurent-Bât Montréal
54, rte Sartrouville
78230 Le Pecq
Numéris : 01 30 15 41 00
Télécopie Numéris : 01 30 15 41 19
Roulements
31
ROLLIX - DEFONTAINE S.A.
3, rue Louis Renault B.P. 329
44803 SAINT-HERBLAIN Cedex
Téléphone : 02 40 67 89 89
Télécopie : 02 40 67 89 03
Génératrices
LEROY SOMER
171, bd Saint-Denis
92400 Courbevoie
Numéris : 01 43 34 61 61
Télécopie : 01 43 33 71 68
Pales
ATV (AtoutVent)
Actipole Saint Charles
13710 FUVEAU
tel. : 04 42 29 14 62
fax. : 04 42 29 14 61
Mâts et tours
PETITJEAN SA
52 à 72, av. du Maréchal Leclerc - BP 10
F 101121 Saint André Les Vergers CEDEX
Téléphone : 03 25 71 32 00
Télécopie : 03 25 71 32 90
EOLE INDUSTRIES
46, quai François Mitterand
BP 72
13702 La Ciotat CEDEX
Téléphone : 04 75 54 71 15
Télécopie : 04 75 54 70 74
Outre les organismes de conseil, fabricants ou installateurs présentés ci-dessus, les acteurs
cités ci-dessous peuvent intervenir dans le projet d’installation d’une éolienne :
Paysagiste pour les études environnementales et paysagères.
L’Association européenne de l ‘énergie éolienne
Association française pour la maîtrise de l’énergie éolienne. BP 92, Chatillon Cedex.
Voici d’autres sites Internet de référence et d’ouvrages à consulter :
www.uqar.uquebec.cq/chaumel/
www.be-sert.com
32
www.vergnet.fr
www.krugwind.com
www.selsam.com
http://perso.wanadoo.fr/ebonys/index.htm
www.eole.org
www.windpower.org
www.fee.asso.fr
www.ser-fra.com
www.cler.org
www.suivi-eolien.com
www.energies-renouvelables.org
Ouvrages, bibliographie
Des éoliennes dans votre environnement Ademe /Cler
Les éoliennes en 50 questions – réponses (Ademe / Observ’ER)
Guide du développeur de projet (152 pages, 23 uros, Ademe)
Pourquoi et comment installer un parc d’éoliennes dans votre région, guide pratique Hespul,
réalisé avec le soutien de l’Ademe, EDF et le ministère de l’industrie, de la poste et des
télécommunications. Octobre 1996.
Il est à noter que le PNR du Vercors étudie les possibilités d’installations de champs
d’éoliennes, comme c’est le cas à Chichilianne (Isère). Il répond en cela à la circulaire éolien
de septembre 2003 qui stipule que « les projets éoliens sont compatibles avec les PNR, dès
qu’ils respectent comme tout projet, les orientations et les principes fondamentaux des
Chartes des PNR. Il est même envisagé d’intégrer le volet éolien (ou plus généralement
énergies renouvelables) dans la Charte des PNR, dans le cadre du renouvellement de la Charte
des Parcs. »
Source : l’énergie éolienne, un outil pour le projet des Parcs ? Documentation RhôneAlp
Energie, mai 2004
Lexique
Convertisseur : dispositif électrique transformant le courant continu en courant alternatif
compatible avec le réseau EDF.
Génératrice : machine tournante située sur le bulbe de l’aérogénérateur, et qui produit de
courant continu ou du courant alternatif.
Hélice : dispositif de 2 ou 3 pales la plupart du temps qui se mettent en rotation sous l’effet du
vent. Son diamètre varie de 1 à 60 mètres. De la surface ainsi balayée dépend la quantité
d’énergie produite.
kW : Kilowatt : unité de puissance
kWh : kilowattheure : unité d’énergie fournie pendant une heure par une puissance d’un kW.
Mât : structure tubulaire qui supporte l’aérogénérateur.
M/s : mètre par seconde : unité de la vitesse du vent.
Un minimum de 15 km/h, soit environ 5 m/s est requis pour le fonctionnement d’une
éolienne. La production d’énergie est doublée dès 7 m/s.
33
Multiplicateur : train d’engrenage entre l’hélice et la génératrice pour que cette dernière
tourne plus vite que l’hélice.
Nacelle : enveloppe profilée qui renferme les éléments de l’aérogénérateur (multiplicateur et
génératrice surtout).
Pales : branches de l’hélice sur lesquelles s’exerce la force du vent. Elles doivent être légères
et résistantes, en matériaux composite
Transformateur : dispositif qui modifie la tension d’un courant alternatif (EDF). Pour les
équipements domestiques, le transformateur permet une injection dans le réseau électrique en
230 ou 380 volt.
34
Micro centrale hydroélectrique
Utilisations
Production d’électricité
Principe
Capter une partie d’un cours d’eau de façon à ce que le débit entraîne une turbine reliée à un
générateur. La turbine convertit l’énergie hydraulique en énergie mécanique. Par sa rotation,
la turbine entraîne un générateur convertissant l’énergie mécanique en énergie électrique.
L’eau retourne à la rivière à l’aval de l’installation.
Une micro centrale est une installation de faible puissance : de 20 à 8 000 kW, pour des
hauteurs de chute de une à plusieurs centaines de mètres et des débits de quelques litres d’eau
/ seconde à quelques dizaines de mètres cubes / seconde. Pour une puissance inférieure à 20
kW, il s’agit d’une picocentrale.
Rendement
Le rendement d’une micro centrale dépend complètement de la hauteur de chute et du débit
du cours d’eau : peu d’eau tombant de haut produiront la même quantité d’électricité que
beaucoup d’eau ne parcourant qu’un faible dénivelé.
La puissance minimale conseillée pour assurer une certaine rentabilité est de 10 kWh pour
une résidence principale, voire de 2 kWh pour une résidence secondaire.
Les micro-centrales hydroélectriques domestiques peuvent assurer les besoins d’une ou
plusieurs habitations, d’un atelier d’artisan ou d’une exploitation agricole.
Le coût d’une microcentrale peut varier considérablement selon les caractéristiques de
l’équipement, la configuration du terrain ou la puissance et la tension désirées.
Mais le savoir-faire et les technologies éprouvées dans le domaine de l’hydroélectricité
garantissent une installation efficace et pérenne: la turbine et le générateur sont conçus pour
fonctionner une quarantaine d’années sans remplacement ni intervention importante ; le génie
35
civil, s’il est bien conçu et réalisé, peut durer au-delà de cent ans ! Et il faut rappeler que la
production hydroélectrique se fait à partir d’une énergie gratuite et renouvelable.
Qualités par rapport à l’environnement et autres avantages
L’énergie hydraulique est complètement renouvelable et non polluante.
L’installation de micro ou petites centrales a un impact environnemental globalement positif :
elles s’intègrent généralement bien dans le paysage à conditions de choisir des matériaux et
un style architectural adaptés. L’installation est en outre réversible.
La réalisation de ces centrales a longtemps subi l’opposition des associations, au nom de la
défense de la faune aquatique essentiellement. Aujourd’hui, des solutions existent pour
profiter de cette énergie sans mettre en péril l’environnement.
Un autre avantage : le dégrilleur, filtre placé en amont de la turbine, retient les déchets
flottants et les brindilles, contribuant ainsi au nettoyage de la rivière.
Les mesures de prise en compte de l’environnement :
Trois réglementations principales encadrent la réalisation de ces équipements : la Loi sur la
protection de la nature, la Loi sur l’Eau et la Loi Pêche. S’y ajoutent les directives
européennes relatives au réseau Natura 2000. Dans le cas d’une microcentrale avec un canal
de dérivation, ces lois imposent la construction de passes à poissons (pour permettre aux
poissons migrateurs de remonter les cours d’eau. Elles sont conçues par des spécialistes et des
associations de pêche). La réalisation de passes à bateaux (canoës, raftings…) est également
obligatoire.
De plus, la réglementation impose de conserver dans le lit de la rivière une partie du cours
d’eau appelée « débit réservé », non turbiné et s’écoulant en permanence à côté de la centrale.
Ce débit réservé doit être au minimum de 1/10ème du module, le module étant le débit annuel
moyen de la rivière. Quant au débit prélevé, il rejoint le cours d’eau en aval de l’installation.
Inconvénients
Le détournement d’une partie d’un cours d’eau implique une modification importante de son
débit qui peut avoir des répercussions négatives en ce qui concerne les écosystèmes et les
autres utilisations de l’eau : la pêche, les sports nautiques… C’est pourquoi il est essentiel que
chaque projet d’installation de microcentrale soit élaboré dans la concertation entre les
différents utilisateurs. L’enjeu énergétique ne sera pas forcément considéré comme prioritaire
sur les autres enjeux.
Entre autres, un méfait environnemental persiste : c’est ce qu’on appelle le problème de
décantation. En effet, le ralentissement d’un cours d’eau (qui est somme toute relativement
important puisque seulement 1/10ème du débit annuel moyen doivent être préservés) peut
favoriser la décantation et donc l’envasement du lit du cours d’eau. Ce point doit donc être
étudié avec soin. Il est possible d’y pallier en entretenant la rivière, en déblayant.
Il faut, par définition, qu’un cours d’eau passe à proximité de l’habitation.
Les contraintes ou les études préalables a effectuer
Il faut impérativement savoir que les démarches à suivre et les études préalables sont longues
et coûteuses, mais indispensables. Il faudra donc bien penser à calculer la rentabilité de
l’installation avant de lancer le projet, pour ne pas avoir de déceptions.
Des bureaux d’étude spécialisés (cf. coordonnées plus loin : « Aides techniques : qui, pour
quoi, conditions, démarches ») réalisent ce genre d’études. Néanmoins, si vous avez quelques
connaissances techniques, vous pouvez en faire une partie par vous-mêmes, en demandant les
36
conseils du service des Eaux de la Préfecture, de l’ADEME, d’un point Info Energie et/ou des
syndicats de producteurs autonomes (cf. Aides techniques : qui, pour quoi, conditions,
démarches).
Les études préalables sont de 2 ordres :
D’ordre technique d’une part
Et d’ordre administratif d’autre part.
En ce qui concerne les études d’ordre technique :
* Il s’agira d’évaluer les ressources hydrologiques disponibles, donc de relever les niveaux
d’eau sur un an voire plus, et quasi quotidiennement.
* Ensuite il faut évaluer la production prévisionnelle qui est liée à la fois aux niveaux d’eau
mais aussi au débit et/ou à la hauteur de chute (la hauteur de chute minimale varie, selon les
sources, entre 1,8 m et 3 m). Il faudra donc étudier le site pour construire un canal avec une
chute au niveau où le débit et la pente sont maximums.
Pour évaluer la production prévisionnelle, il existe une formule facile à appliquer :
P = 9,81 x Q x H
(P étant la puissance en kiloWatts, Q le débit en mètres cubes par seconde et H la hauteur de
chute en mètres. 9,81 est le coefficient de rendement.)
La puissance minimale conseillée pour assurer une certaine rentabilité est de 10 kWh pour
une résidence principale, voire de 2 kWh pour une résidence secondaire.
* Puis, dans le cas où vous êtes connectés au réseau EDF et que vous comptez revendre une
partie de votre production, il faut s’intéresser au raccordement de votre installation au réseau
EDF, puisqu’en fait, l’électricité que vous produisez sera envoyée sur le réseau et déduite de
votre facture, en vertu du principe d’obligation de rachat par EDF de l’énergie renouvelable
produite par les privés (seulement pour les installations de puissance inférieure à 8 000
kilovoltampères, ce qui correspond à environ 6 800 kW).
EDF vous imposera donc certaines normes de qualité du courant que vous lui revendez (en
terme de tension : 220 V et de fréquence : 50 Hz).
C’est EDF qui déterminera l’endroit où vos lignes électriques seront raccordées au réseau. En
fonction de la longueur de lignes à poser, le coût de l’installation fluctue beaucoup (le mètre
de ligne posé coûte entre 40 et 120 euros suivant que la ligne n’est pas enterrée, ou l’est,
respectivement. Or, EDF exige de plus en plus que les lignes soient enterrées. Et ces coûts
sont à vos frais). D’autre part, la location d’un compteur EDF – obligatoire – est
approximativement de 40 euros par mois.
Il est donc capital de se renseigner sur les distances de lignes à couvrir au moment du préprojet, car celles-ci peuvent fortement augmenter le coût de l’installation !
Les démarches d’ordre administratif :
Il est fortement conseillé de faire appel à un bureau d’études spécialisé.
Attention, avant tout, il faut se renseigner sur la possibilité de dévier un cours d’eau. Certains
cours d’eau sont protégés et ne permettent pas la construction d’une microcentrale. La MISE
vous renseignera.
Effectivement, étant donné que l’eau représente un enjeu majeur dans divers domaines
(l’écologie, les loisirs : canoës, rafts, pêche, …), des réglementations encadrent son utilisation
de façon stricte. Pour dériver et aménager un cours d’eau non classé, la Loi sur la protection
37
de la nature impose la réalisation d’une étude d’impact, pour toute centrale de puissance
supérieure à 500 kW. Cette étude fera partie du dossier de demande d’autorisation. Ce dossier,
assez complexe à élaborer, servira pour la consultation des autorités compétentes (DDAF,
DDE, DRIRE, DIREN) et des parties concernées (pêcheurs, riverains, etc.). C’est en général
un bureau d’études spécialisé ou l’entreprise en charge de l’installation qui le constituera.
D’autres démarches administratives seront nécessaires pour obtenir l’autorisation finale. Au
total, cette procédure est lourde et longue (au moins un à deux ans).
Citons tout de même un cas particulier : si vous êtes propriétaire d’une source se trouvant sur
votre terrain, vous n’avez pas besoin d’autorisation pour l’utiliser. Les démarches sont alors
très simplifiées et l’intérêt économique du projet peut être grand suivant la ressource en eau.
* Il faudra se renseigner sur l’obtention d’un droit d’eau.
Si vous possédez déjà une autorisation ou un droit d’eau, vous n’avez pas besoin d’engager de
procédure particulière. Mais si ce n’est pas le cas, les démarches sont nécessaires même si
vous êtes propriétaire des rives du cours d’eau.
Pour obtenir un droit d’eau, il faut contacter la MISE ( = Mission Interservices de l’Eau. Les
coordonnées sont fournies dans : « Aides techniques : qui, pour quoi, conditions,
démarches »). Ce droit d’eau précise les conditions dans lesquelles il vous est permis de
prélever de l’eau, à quel endroit, quelle quantité peut être prélevée et quelle quantité doit être
rejetée.
La MISE exigera, pour l’obtention du droit d’eau, un dossier conséquent comprenant
généralement : une étude d’impacts (environ 1200 euros), une enquête d’utilité publique
(environ 450 euros), un comptage de poissons (environ 750 euros).
Coût d’installation
La faisabilité financière d’un projet est liée :
au budget d’investissement, représenté par le coût des études et le coût de la construction
aux recettes attendues de l’exploitation en fonction de la production et des modalités de vente
aux coûts d’exploitation
au type de financement retenu
Le coût des études préliminaires, pour la demande d’autorisation d’une micro centrale oscille
le plus souvent entre 10 000 et 30 000 euros. Si la demande d’autorisation est rejetée, ce
montant est perdu.
L’investissement pour les travaux se situe dans une fourchette représentant 5 à 10 fois le
chiffre d’affaires.
Il existe 2 types de microcentrales :
1) les microcentrales à conduite forcée : il s’agit d’une haute chute, c’est-à-dire que l’eau
passe sur un terrain à forte dénivellation. On utilisera donc la force du débit pour entraîner la
turbine. L’eau sera dirigée par des conduites forcées (des canalisations). Quand il y a des
réservoirs d’eau potable d’altitude, il est aisé d’utiliser l’eau qui est déjà canalisée dans des
tuyaux pour la turbiner.
2) Les microcentrales avec une faible dénivellation. Dans ce cas, il faudra que l’eau ait un
débit important. Il faudra réaliser un canal de dérivation de l’eau.
Dans les 2 cas, les installations sont les suivantes :
38
Une prise d’eau (c’est le barrage proprement dit) : la prise d’eau prélève le débit nécessaire au
fonctionnement de l’installation.
Elle est en général équipée d’une grille qui retient les débris et matériaux charriés par le cours
d’eau.
Le canal de dérivation ou bief : il amène l’eau à la conduite forcée (haute chute) ou à la
centrale (basse chute). Dans le premier cas, pour les grandes dénivellations, des conduites
forcées suivent la pente de la montagne pour amener l’eau vers les turbines. Dans le second
cas, pour les faibles dénivellations, un dispositif retient l’eau et laisse échapper une fraction
du débit vers les turbines.
Les turbines : selon le débit et la hauteur de chute, les turbines proposent des conceptions
différentes, avec des profils de pales donnant le rendement optimum.
* Pour les faibles hauteurs d’eau avec des débits importants (barrages sur une rivière par
exemple), on fera appel à des turbines à axe vertical de type Kaplan ou Francis.
* Dans le cas de chutes de grande hauteur et de faible débit (torrent ou cascade déviés en
conduite forcée par exemple), des turbines à axe horizontal de type Pelton ou Francis donnent
les meilleurs résultats.
Il faut également un dégrilleur (= système qui récupère les déchets flottants et les brindilles en
amont de la turbine).
Les alternateurs : Toutes les gammes de puissance existent. Il faut choisir un alternateur
adaptée à sa production.
Le génie civil : pour la construction des barrages, des biefs…
Le canal de fuite ou de restitution : ramène l’eau à la rivière.
Aides financières :
Le Conseil Régional offre des aides qui dont les taux varient suivant le type de microcentrale :
pour une microcentrale ordinaire : 15 % de l’installation
pour une microcentrale qui utilise l’eau d’une adduction d’eau potable : 30 % de l’installation.
Pour les collectivités locales et les industriels (les agriculteurs aussi donc), l’Etat offre des
aides après une étude au cas par cas, en fonction de la rentabilité du projet. Se renseigner
auprès de la délégation régionale de l’ADEME.
De plus le tarif d’achat de lélectricité revendue à un distributeur (qui peut être EDF, mais il en
existe d’autres, non nationalisés) est préférentiel : entre 6 et 8 centimes d’euros / kWh.
Aides techniques : qui, pour quoi, conditions, démarches
STRUCTURE
ADRESSE
TELEPHONE
Mission Interservices de l’Eau
(MISE) :
Drôme : M. Druel, spécialiste
des microcentrales
04 75 82 50 51
hydrauliques
Isère : M. J. L. Corbet
04 76 33 45 73
Ademe Rhône-Alpes
74, Bd du 11 Novembre 1918 04 72 69 87 10
69 100 Villeurbanne
Syndicats de producteurs
autonomes :
EAF (Electricité Autonome
Française)
9, Bd Lannes
75 016 Paris
01 46 30 28 28
[email protected]
39
Ecowatt
GPAE (Groupement de
Producteurs Autonomes
d’Energie hydro-électrique
Bureau d’études techniques :
Hydro Transfer
*Bureau administratif :14, rue
Casalis
*05 59 32 50 64
64 000 Pau
*Siège social : 66, rue de la
Boétie
75 008 Paris
www.gpae.com
Quartier des Fabriques
26 260 Clérieux
04 75 71 60 60
STRUCTURE
ADRESSE
TELEPHONE
Constructeur de turbines
petite puissance : TEP
7, rue Voltaire
38 000 Grenoble
04 76 54 06 30
Conduite, maintenance :
Sogéco-Hydroénergie
route de Romeyer
26 150 Die
40
Petit lexique :
alternateur : générateur de tensions et de courants électriques alternatifs.
basse chute : qualifie les centrales fonctionnant avec une faible dénivellation, de l’ordre de
quelques mètres.
débit réservé : fraction du débit devant obmigatoirement rester dans le lit de la rivière.
dégrilleur : système qui récupère les déchets flottants et les brindilles en amont de la turbine.
Générateur : appareil à convertir l’énergie mécanique en énergie électrique.
Haute chute : qualifie les centrales fonctionnant avec une forte dénivellation pouvant atteindre
plusieurs centaines de mètres.
Loi pêche : texte mis en application en 1984 fixant notamment les limites de débit réservé et
l’obligation de ménager des passes à poissons efficaces.
Microcentrale : petite centrale hydroélectrique d’une puissance inférieure à 500 kW.
Minicentrale : : petite centrale hydroélectrique d’une puissance inférieure à 2 000 kW.
Moyenne chute : qualifie les centrales fonctionnant avec une dénivellation moyenne, de
l’ordre de quelques dizaines de mètres.
Passe à poissons ou échelle à poissons : dispositif installé en parallèle d’un aménagement
permettant aux poissons migrateurs de remonter le cours d’eau.
Pour en savoir plus
L’ADEME a édité un document très complet : « Guide pour le montage de projets de petite
hydroélectricité », disponible gratuitement en s’adressant à :
Pôle Communication DBER – Françoise Coroller
500, route des Lucioles – 06 560 Valbonne
franç[email protected]
EAF : 01 46 30 28 28.
[email protected]
LES DIFFERENTS TYPES D’APPAREILS ET LES CRITERES DE CHOIX ENTRE CES DIFFERENTS TYPES
(AVANTAGES / INCONVENIENTS)
De la hauteur de la chute et du débit vont dépendre une série de facteurs :
la puissance de la turbine
et les coûts.
Les différents modèles de turbines sont présentés dans les fiches qui suivent, ainsi qu’un
tableau vous permettant de connaître la puissance prévisible de votre installation et ainsi de
choisir le modèle de turbine adapté.
(Source : plaquette éditée par le fabricant IREM S.p.A. Via Abegg 75 – 10 050 Borgogne –
Torino – Italie . Tel : 00 39 011 9646213 – Mail : [email protected] – http://ww.irem.it)
41
42
43
44
45
BESOINS THERMIQUES
46
Chauffe eau solaire individuel (CESI)
Utilisations
Chauffage de l’eau chaude sanitaire
Principe
Les capteurs transforment l’énergie du rayonnement solaire en chaleur. L’eau stockée dans un
ballon est chauffée, utilisable de jour comme de nuit.
Durée de vie des capteurs : > à 20 ans
Durée de vie d’un ballon : entre 10 et 15 ans
Source : www.alisee .org . Cas d’un CESI avec appoint (chaudière au fuel, au gaz ou au
bois)
Qualité par rapport à l’environnement
Connaître sa consommation d’eau chaude.
Connaître l’ensoleillement de son site.
Connaître les risques de gel.
Connaître les possibilités d’intégration des capteurs en toiture, et d’emplacement du ballon.
Connaître les normes liées à certaines réglementations esthétiques.
De plus :
Les capteurs doivent être installés en zone d’ensoleillement maximal sans zone d’ombre.
L’inclinaison des capteurs doit être entre 35 et 50 °
L’installation doit se trouver au plus près des utilisations.
47
Faire une déclaration de travaux auprès de la mairie.
Pour bénéficier des subventions publiques, votre installation doit répondre à certains critères,
notamment le choix du modèle et celui de l’installateur.
Une installation correctement dimensionnée doit fournir environ 60 % des besoins en eau
chaude sanitaire.
Les types :
Le CESI auto-stockeur : surtout pour les zones très ensoleillées, il est placé en extérieur. Une
cuve métallique avec vitre fait à la fois office de capteur et de zone de stockage.
Le CESI monobloc, ou autrement appelé compact : lui aussi en extérieur. Le chauffe eau est
surélevé par rapport au capteur. Par un phénomène de physique le fluide qui transporte la
chaleur s’élève jusqu’au ballon. C’est se qu’on appelle l’effet thermosiphon.. Dans nos
régions, ce type d’installation doit comporter un circuit antigel en amont.. Il s’installe dans un
jardin ou sur une terrasse sans besoin d’avoir un permis de construire ou de chantier.. Il doit
s’accompagner d’un système d’appoint de chauffage de l’eau. Ce système est simple et peu
coûteux mais l’eau s’y refroidit plus vite.
Le CESI à éléments séparés : le ballon de stockage est ici en intérieur.. C’est le système qui
correspond le mieux au territoire comme le parc du Vercors. Un circuit primaire comporte
également de l ‘antigel pour les éléments extérieurs. Il doit s’accompagner d’un système
d’appoint de chauffage de l’eau.
La circulation du fluide peut se faire par thermosiphon. (Le ballon doit donc être placé plus
haut que les capteurs). La circulation du fluide peu autrement être forcée. C’est une pompe
électrique de régulation qui commande la circulation du fluide, lorsque celui ci est plus chaud
que l’eau contenue dans le ballon. Les emplacements des éléments n’ont dans ce cas pas
48
d’importance.
Source de l’image page précédente : Revue « La maison bioclimatique »
Il est possible de disposer de l’installation grâce à un système de location- vente. Ce système
est proposé par l’entreprise Energie solaire de France qui installe et entretient l’équipement
pendant 10 ans avant que vous en soyez réellement propriétaire. Les coûts se ventilent entre
dépôt de garantie qui constitue le premier investissement et mensualités.
Exemple, pour 4 m de capteurs et un ballon de 200 litres : dépôt de 600 uros environ plus
120 mensualités de 20 uros. La dépense totale s’élève donc à 3 000 uros TTC
Les modèles de CESI installé dans ce cas sont de la marque Giordano.
Energie solaire de France
Les coûts
Ils dépendent bien évidemment du modèle choisi.
Pour une surface de capteurs de 4 m associé à un ballon de 200 ou 300 litres (5 / 6
personnes), l’installation revient entre 3000 et 5000 uros, installation incluse. Grâce aux
aides financières, l’installation revient en moyenne à 2 500 uros.
Les CESI se composent donc de capteurs, d’un système de circulation et d’un ballon.
Les capteurs se composent de « l’absorbeur » une plaque et des tuyaux métalliques noirs qui
s’échauffent au soleil ; et d’un « coffre » isolé qui entoure l’absorbeur. La partie supérieure
est vitrée pour créer un effet de serre. Le fluide caloporteur, qui contient de l’eau additionné
d’antigel, se réchauffe, circule dans les tuyaux puis se dirige vers le ballon. Il y chauffe l’eau
grâce à un échangeur thermique, un serpentin. (le fluide laisse les calories solaires dans l’eau)
puis retourne, une fois refroidi, vers la source de chaleur pour se recharger.
La réserve d’eau contenue dans le ballon est immédiatement remplacée quand elle est
consommée.
Le CESI à éléments séparé est le plus adapté pour le territoire du Parc.
Voici un tableau comparatif de la taille des capteurs nécessaire dans un tel territoire selon le
nombre de personnes dans l’habitation. La base de ce tableau considère une utilisation de 50
litres d’eau à 60 ° par jour et par personne.
Nombre de personne dans
l’habitation
1 ou 2
3 ou 4
5 ou 6
7 ou 8
Surface des capteurs
Taille du ballon
2 m
2.5 à 3 m
3 à 3.5 m
3.5 à 4.5 m
150 ou 200 litres
200 litres
300 litres
350 à 400 litres
Visite annuelle de contrôle : 30 uros
49
La notice de l’installation fournie par le fabriquant doit comprendre des précisions quant à
l’entretien « quotidien » et expliquer comment vérifier aisément le bon fonctionnement du
système.
Gages de qualité
Marque « CSTBât » : attribuée par des experts de la construction, elle garantit la conformité
du matériel et atteste de la qualité du suivi de fabrication, ainsi que des performances dans la
durée. Cette marque de qualité est impérative pour pouvoir bénéficier de subventions de la
part de l’Ademe.
La charte Qualisol, marque déposée de l’Ademe, demande aux installateurs signataires de
respecter 10 engagements de qualité, conseils, services pour le client. Seuls peuvent signer
cette charte les installateurs qui ont déjà des références de qualité ou des formations
antérieures. Avoir recours à un installateur signataire est également obligatoire pour
bénéficier des aides publiques.
Aides financières
Les aides financières publiques ne sont valables que pour une habitation principale.
Le programme Hélios 2006 permet à l’Ademe de pourvoir des subventions si les installations
répondent à certaines exigences (types d’appareils pré- sélectionnés, constructeurs agrées,
installation par un professionnel agrée Qualisol)
Capteurs de 2 à 3 m : 700 uros d’aide
Certaines régions, dont la région Rhône- Alpes, et départements peuvent apporter des
subventions complémentaires. Les délais d’accord des subventions varient de 1 à 3 mois. Une
fois les travaux réalisés et les factures réglées, la (les) subvention(s) est (sont) versée(s) sous 3
à 6 semaines.
TVA à 5.5 % pour les habitation de plus de 2 ans
Déduction de 40 % du montant de l’installation HT (subventions déduites) des impôts si
l’installation concerne votre habitation principale qui a plus de 10 ans.
Aides techniques
L’Ademe reste le référant de base.
L’Ademe publie et met à jour régulièrement la liste des installateurs signataires de la Charte
Qualisol. www.ademe.fr
• Clipsol
ZI - 73100 Trévignin
Tél. : 04 79 34 35 36
• Jacques Giordano Industries
ZI Les Paluds - 529, avenue de la Fleuride 13685 Aubagne
Tél. : 04 42 82 31 53
50
Plancher Solaire Direct (PSD), ou « système solaire combiné »
(eau chaude + chauffage)
Utilisations
Chauffage de l’habitation par eau chaude via les planchers
Principe
Le principe du PSD découle des chauffes eau solaire individuels. Il représente une utilisation
parallèle de l’eau chauffée. Des capteurs transforment l’énergie du rayonnement solaire en
chaleur. L’eau stockée dans un ballon est chauffée, utilisable de jour comme de nuit. Elle est
redistribuée via une dalle de sol.
Le plancher fonctionne à basse températures (23 /25 ° C) ; il est modulable selon les pièces.
Le PSD (associé au chauffage de l’eau sanitaire) répond à 40 à 60 % des besoins en chaleur
selon les installations. Il faut donc un système de chauffage d’appoint.
Source : www.alisee.org
Qualité par rapport à l’environnement
La contrainte majeure réside dans la lourdeur des travaux. L’installation d’une dalle
chauffante est complexe à réaliser dans une habitation déjà construite. Pour les habitations
existantes, il ne faut opter pour ce système qu’en cas de travaux de gros œuvre prévus.
51
Pour décider d’une installation, il faut :
Connaître sa consommation es chauffage selon le mode de chauffage existant.
Connaître l’ensoleillement de son site.
Connaître les risques de gel.
Connaître les possibilités d’intégration des capteurs en toiture, et d’emplacement du ballon.
Connaître les normes liées à certaines réglementations esthétiques.
De plus :
Les capteurs doivent être installés en zone d’ensoleillement maximal sans zone d’ombre.
L’inclinaison des capteurs doit être entre 35 et 50 °
L’installation doit se trouver au plus près des utilisations.
Pour bénéficier des subventions publiques, votre installation doit répondre à certains critères,
notamment le choix du modèle et celui de l’installateur.
Le PSD lié à un CESI à éléments séparés est le plus adapté : le ballon de stockage est en
intérieur.. Un circuit primaire comporte également de l ‘antigel pour les éléments extérieurs. Il
doit s’accompagner d’un système d’appoint de chauffage de l’eau.
La circulation du fluide peut se faire par thermosiphon. (Le ballon doit donc être placé plus
haut que les capteurs) (Schéma disponible dans le chapitre sur les planchers solaires). La
circulation du fluide peu autrement être forcée. C’est une pompe électrique de régulation qui
commande la circulation du fluide, lorsque celui ci est plus chaud que l’eau contenue dans le
ballon. Les emplacements des éléments n’ont dans ce cas pas d’importance.
L’eau stockée dans le ballon est acheminée par des tuyaux jusqu’à la dalle de plancher
chauffant, située sous le revêtement du sol. Cette dalle est l’émetteur de chaleur dans les
pièces.
Exemple d’un système proposé par l’entreprise Clipsol : www.clipsol.com
Capteur solaire CLIPSOL TGD intégré en toiture :
Le capteur est garanti 10 ans. Il se compose d’un absorbeur performant même par
rayonnement diffus, d’un verre trempé résistant à la grêle et démontable, ainsi que de joints
silicone (haute température).
Les avantages de ce produits sont esthétiques (souplesse d'intégration architecturale), ils sont
moins lourd que la tuile et se pose directement sur la charpente. Ainsi intégré en toiture, il
bénéficie sans plus value de la garantie multirisque de la maison. Ils ne nécessitent aucun
entretien: la pluie lave naturellement les vitres.
+ Un plancher chauffant basse température, dont la durée de vie est de 50 ans.
Les collecteurs de distribution modulables permettent une gestion souple de la chaleur dans
les différentes pièces. L'inertie thermique de la dalle chauffante (10 à 15 cm d'épaisseur)
apporte le confort d'une grande homogénéité de la température : pas de sensation de chaud ni
de froid.
Le BLOCSOL gestionnaire de l'énergie : composant central de l'installation, il regroupe tous
les organes de fonctionnement : le circuit hydraulique, circulateurs, vase d'expansion, pompe
de mise en pression, système de purge, câblage électrique et selon les versions la chaudière
d'appoint et le ballon de stockage.
La même société propose des systèmes incluant un chauffage d’appoint séparé ou intégré :
52
BLOCSOL pour Plancher Solaire Direct à Appoint Séparé (PSDAS) :
Le complément de chauffage est totalement indépendant du plancher chauffant :
il peut être, au choix : une cheminée, un poêle à bois, des convecteurs électriques ...
Pour la production de l'eau chaude sanitaire :
soit un ballon d'appoint est monté en série avec le ballon solaire qui assure le préchauffage de
l'eau chaude sanitaire.
soit le ballon est bi-énergie : électro-solaire ou échangeur pour chaudière.
Le régulateur est simple et efficace : il commande la circulation du fluide caloporteur
CLIPSOGEL lorsque la température du capteur solaire est supérieure à celle du plancher
chauffant ou celle du ballon d'au chaude sanitaire.
BLOCSOL Combi PSD pour Plancher Solaire Direct à Appoint Intégré (PSDAI)
Le complément de chauffage est distribué par le même émetteur de chaleur : le plancher
chauffant basse température. Il est assuré par ne chaudière gaz, fioul, bois, électrique ...
Le régulateur optimise l'utilisation de l'énergie solaire et dose avec parcimonie le complément
d'énergie d'appoint nécessaire au confort souhaité, les jours peu ensoleillés. Il tient compte des
apports passifs des baies vitrées ou de la chaleur d'un feu de bois.
Pour personnaliser votre chauffage, vous établissez une programmation horaire des
températures en fonction de votre rythme de vie journalier et hebdomadaire.
De série, le régulateur est couplé à un modem téléphonique permettant une assistance
technique lors de la mise en route et un télésuivi de l'installation (option).
Les avantages du système combiné sont les suivants :
Tout est inclus: le ballon de stockage de 400 l, la chaudière d'appoint, l'équipement technique.
Le système est compact : moins d'1 m d'occupation au sol et un poids inférieur à 150 kg.
Procédé anti-légionnellose:
La production d'eau chaude est instantanée par l'intermédiaire d'un échangeur à plaques.
Programmable à distance:
La télécommande sans fil à affichage digital, livrée de série, permet d'agir à distance sur les
paramètres de la régulation
Les coûts : ils varient entre 10 000 uros environ pour une installation avec un appoint
dissocié, sans compter les frais liés à cet appoint, et 20 000 uros avec un appoint intégré
comptabilisé dans ce montant.
Les installations liées aux capteurs, système de circulation et ballon de stockage sont les
mêmes que pour le chauffe eau solaire individuel. Pour les PSD, le système de circulation de
l’eau se disperse dans les sols.
Le sol est couvert d’un revêtement usuel. Dessous se trouve la dalle chauffante (12 cm
d’épaisseur environ) avec à l’intérieur les tubes chauffants. Des couches d’isolation
successives protègent enfin cette dalle (laines minérale, film étanche, sable..)
Les innovations portent sur l’épaisseur des dalles, les isolations des éléments, l’intégration à
l’architecture de l’habitat et la gestion électronique des flux qui permet d’optimiser les
rendements.
53
Gages de qualité
Marque « CSTBât » : attribuée par des experts de la construction, elle garantit la conformité
du matériel et atteste de la qualité du suivi de fabrication, ainsi que des performances dans la
durée. Cette marque de qualité est impérative pour pouvoir bénéficier de subventions de la
part de l’Ademe.
La charte Qualisol demande aux installateurs signataires de respecter 10 engagements de
qualité, conseils, services pour le client. Seuls peuvent signer cette charte les installateurs qui
ont déjà des références de qualité ou des formations antérieures. Avoir recours à un
installateur signataire est également obligatoire pour bénéficier des aides publiques.
Aides financières
TVA à 5.5 % pour les habitation de plus de 2 ans
Crédit d’impôt de 40 % du montant de l’installation HT (subventions déduites)
La région Rhône- Alpes subventionne ces installations à hauteur de 1525 uros (dont 600
uros au titre de l’intégration architecturale). Les délais d’accord des subventions varient de 1
à 3 mois. Une fois les travaux réalisés et les factures réglées, la (les) subvention(s) est (sont)
versée(s) sous 3 à 6 semaines.
Aides techniques
Ademe et autres organismes classiques es énergies solaires thermiques. Les sociétés de
fabrication ou les installateurs sont aussi à contacter pour récolter de précieux conseils
techniques. (Clipsol, Entreprise Giordano..)
Publication régulière de l’Ademe des références des installateurs signataires de la charte
Qualisol.
• Jacques Giordano Industries
ZI Les Paluds - 529, avenue de la Fleuride 13685 Aubagne
Tél. : 04 42 82 31 53
• Clipsol
ZI - 73100 Trévignin
Tél. : 04 79 34 35 36
www.clipsol.com
54
Le bois énergie : bois bûche, bois déchiqueté, bois granulé
Intérêt écologique, pratique et social :
Les enjeux du développement de la filière bois sont nombreux et stratégiques.
La filière bois permet de développer l’économie locale, en créant 3 fois plus de main-d’œuvre
que les énergies concurrentes. Elle permet de créer ou de maintenir des emplois en milieu
rural. Et de valoriser des sous-produits de l’industrie du bois.
Assure l’entretien de la forêt et des paysages.
Participation à la réduction de l’effet de serre.
Récupération des déchets.
De plus, la technologie des chaudières à bois granulés et à bois déchiqueté a évolué. Elles sont
devenues automatiques et elles se pilotent aussi simplement qu’une installation fonctionnant
avec une autre source d’énergie. La chaudière est alimentée automatiquement depuis le silo
par un système pneumatique ou à vis.
Néanmoins, la combustion du bois provoque un dégagement de CO2. Cependant, l’on peut
considérer que le développement d’une filière bois au niveau local qui gère les forêts de façon
raisonnée compense ce dégagement gazeux puisque les forêts absorbent le CO2.
Le développement de la filière bois sur un territoire nécessite une organisation efficace :
structuration de la production et de l’approvisionnement en bois, des fabricants de chaudières.
Comparaison des différents types de chaudières à bois :
Il existe 3 types de chaudières à bois : le bois bûche, le bois déchiqueté et le bois granulé.
Il faut savoir tout d’abord que la chaudière à bois qui a le meilleur rendement est celle à bois
granulé, suivie de celle à bois déchiqueté et enfin la chaudière à bois bûche.
Les tarifs d’investissement sont également différents en fonction de la technologie choisie ; la
chaudière à bois granulé étant la plus coûteuse. Cependant, les chaudières à bois granulés et à
bois déchiqueté bénéficient d’un taux de subventionnement élevé, dont ne bénéficie pas du
tout la chaudière à bois bûche.
Les indications de coûts d’investissement sont des fourchettes larges qui peuvent s’éloigner
de la réalité, puisque d’un gîte à l’autre, suivant de nombreux facteurs (la puissance de
l’appareil – nous avons considéré ici des chaudières d’une puissance comprise entre 22 et 35
kW - la consommation, la surface, le réseau connecté à la chaudière, l’entretien, etc), ces
valeurs peuvent varier.
Quant au coût de fonctionnement, il s’agit du coût de l’approvisionnement en combustible.
Celui-ci peut varier en fonction des distances, c’est pourquoi le plus logique est de chercher
un fournisseur le plus proche possible.
Type de chaudière
Rendement
Coût d’investissement Coût de
(en euros) (Tarifs sans fonctionnement (en
la pose. Ajouter
centimes d’euros /
environ 1 800 euros
kWh)
pour la pose)
Bois granulé
90 %
11 000 à 15 000
3,3
Bois déchiqueté
70 à 85 %
6 100 à 15 000
1à2
Bois bûche
55 à 70 %
2 000 à 2 800
3à4
Il faut également savoir que le corps de chauffe de la chaudière est à changer tous les 10 à 20
ans, cette durée dépend de nombreux facteurs (le bois utilisé, l’entretien…).
55
Aides financières : qui, pour quoi, combien, conditions, démarches
Agence Nationale pour
Conseil Régional Rhône- l’Amélioration de
Alpes
Structure
l’Habitat (ANAH)
Chaudière, système
d’alimentation, accessoires
hydrauliques, régulations,
câblages électriques,
conduit de fumée, main
Pour
d’œuvre.
Etre propriétaire du
logement dans lequel
auront lieu les travaux,
l’occuper ou le louer à
un particulier.
Le logement a plus de
15 ans.
Conditions
Entre 20 et 70 %, en
fonction des revenus du
ménage.
Contacter l’ANAH afin
de connaître les autres
Faire une lettre, joindre un conditions d’éligibilité
RIB, un devis et une
aux aides et de recevoir
description technique de
un dossier de demande
l’installation.
de subvention.
ANAH Drôme :
4, place Laennec
26 000 Valence
04 75 79 75 46
ANAH Isère :
Conseil Régional Rhône- 17, boulevard Joseph
Alpes
Vallier BP 45
78, route de Paris BP 19
38 040 Grenoble cedex
69 260 Charbonnières les 9
Bains
04 76 70 76 70
30 % du montant
Montant
Démarches
Coordonnées
56
Crédit d’impôt
Etre locataire, propriétaire,
ou occupant à titre gratuit et
fiscalement domicilié en
France.
Pour un logement acheté
neuf, les équipements
doivent avoir été intégrés
par le vendeur ou le
constructeur.
Pour un logement en
construction ou ancien, les
équipements doivent être
fournis par l’entreprise
chargée de l’installation.
40 % des dépenses TTC
(main d’œuvre et
subventions déduites)
facturées et payées entre le
1er janvier 2005 et le 31
décembre 2009.
Ce montant est plafonné en
fonction de votre situation
familiale.
Joindre une photocopie de
la facture ou de l’attestation
fournie par l’installateur à
la déclaration d’impôt.
ADEME
Association Alisée : Siège social – 13, rue des Acacias
49 610 Mûrs – Erigné
Tél : 02 41 45 95 96
http://www.aliseeproj.free.fr
MSA Service Travail Social et Développement Social
Antenne sociale Les Fontaines
4, rue St Denis
49 700 Doue La Fontaine
Tél : 02 41 59 11 10
http://www.msa49.fr
Institut Technique Européen du Bois-Energie (ITEBE)
28, Bd Gambetta – BP 149
39 004 Lons-Le-Saunier Cedex
Tél : 03 84 47 81 00
http://www.itebe.org
57
Chaudières à bûches
Utilisations
Chauffage
Rendement
Il existe 4 types de chaudières (voir LES DIFFERENTS TYPES D’APPAREILS) dont les rendements
s’échelonnent de 55% à plus de 70%.
Pour améliorer le rendement, la chaudière peut être équipée d’un ballon d’hydroaccumulation.
En effet, pour fonctionner convenablement et durablement, ces chaudières ne doivent pas
fonctionner au ralenti mais le plus souvent possible à vitesse nominale. La solution est donc
l’hydroaccumulation. Un ballon d’eau chaude parfaitement isolé chargé de stocker le surplus
de chaleur généré lors de la combustion d’une charge de bois et de le restituer lors de l’arrêt
de la chaudière.
L’hydroaccumulation est particulièrement conseillée pour les chaudières « turbo ».
Elle permet de développer l’économie locale. Et de valoriser d’autres sous-produits de
l’industrie du bois.
les contraintes ou les etudes prealables a effectuer
L’installation d’une chaudière à bois, en raison de son raccordement au réseau de chauffage
central et éventuellement de production d’eau chaude sanitaire, nécessite beaucoup
d’attention. Il faut prévoir par avance que la chaudière doit être dans un local approprié, c’està-dire suffisamment grand, ventilé et construit avec des matériaux coupe-feu. La présence
d’un conduit de fumée dans ce local est indispensable. La proximité du local de stockage du
bois est un confort pour l’utilisateur à considérer.
De plus, le reste des installations doit répondre à des exigences précises (voir INSTALLATIONS,
MATERIELS)
58
les différents types d’appareils et les critères de choix entre ces différents types
(avantages / inconvenients) et couts (investissement et fonctionnement)
Type
d’appareil
Qualité de la
combustion
Rendement
Chaudière à
combustion
montante et
tirage naturel
Chaudière à
combustion
horizontale et
tirage naturel
médiocre,
incomplète et
irrégulière
55%
Meilleure que la
chaudière à
combustion
montante
60%
Chaudière à
combustion
inversée et
tirage naturel
Bonne qualité car ce
mode de combustion
permet le séchage du
bois au-dessus du
foyer hors de la zone
de combustion
La combustion est
améliorée par l’ajout
d’un ventilateur qui
force le tirage.
Cependant, à
puissance réduite, les
démarrages
fréquents peuvent
altérer la
combustion.
L’utilisation de
ventilateurs à vitesse
variable est donc
avantageuse. La
chaudière doit
souvent être associée
à un ballon
d’hydroaccumulation
pour assurer leur
fonctionnement
optimal.
65%
Chaudière à
combustion
inversée et
tirage forcée
dite « Turbo »
Peut être
supérieur à
70%.
59
Emissions
polluantes,
aspect
écologique
Emissions
polluantes
importantes
Emissions
polluantes plus
faibles que la
chaudière à
combustion
montante
Emission de
polluants
réduite, sauf
aux phases de
ralenti
Emissions
réduites au
minimum.
Cependant ça
n’est pas une
énergie
entièrement
renouvelable
puisqu’on
utilise une
alimentation
électrique.
Manutention,
autonomie
peu
d’autonomie
La ventilation de la chaufferie :
elle doit être assurée par 2 orifices d’aération (une aération haute et une aération basse). Ces
ventilations doivent respecter les règles suivantes :
Ventilation basse : section minimale 3,5 dm, dimensionnement 0,03 dm/kW Pu.
Ventilation haute : section minimale 2,5 dm, dimensionnement 0,02 dm/kW Pu.
Le circuit hydraulique :
Ces chaudières fonctionnent à des régimes très variables. Pour éviter l’apparition de la
corrosion, il est impératif d’avoir une température homogène dans la chaudière et de
maintenir constante et supérieure ou égale à 65°C la température de retour. Ce résultat peut
être obtenu en installant sur le circuit hydraulique une vanne de 4 ou 3 voies avec accélérateur
de charge qui permettra par injection d’une partie de l’eau de départ dans le retour d’obtenir la
température souhaitée en entrée de la chaudière.
Les fonctions de régulation et de commande :
afin de garantir une température minimale de retour d’eau égale à 65°C, il est conseillé
d’installer une sonde de mesure de température d’eau de retour et un régulateur agissant sur la
vanne 3 ou 4 voies ou la pompe de recyclage.
Les sécurités hydrauliques :
La chaudière doit être munie d’une soupape de sécurité tarée à 3 bars et située directement à
la partie supérieure du générateur (D.T.U. 65-11).
Le réseau hydraulique doit comporter un vase d’expansion permettant d’absorber la dilatation
du fluide caloporteur en cas de surchauffe. Son installation doit répondre aux exigences du
D.T.U. 65-11, il sera soit ouvert et raccordé à la chaudière par un tube de gros diamètre ne
comportant pas de vanne, soit fermé (sous pression) ; dans ce cas, la chaudière doit être
équipée d’une soupape thermique (serpentin + vanne de décharge).
Un dispositif de dissipation de l’excès de chaleur doit assurer une température maximale
d’eau de la chaudière inférieure ou égale à 110°C. Il existe par exemple la soupape thermique
(serpentin + vanne de décharge). Elle est chargée, en cas de surchauffe de l’installation,
d’assurer le refroidissement de la chaudière. Elle est constituée d’une vanne de sécurité
thermique, d’un échangeur (serpentin) et d’un bulbe mesurant la température d’eau de
chaudière. L’ensemble du système est raccordé au réseau d’eau de ville d’une part et à une
évacuation d’autre part. Lorsque la température d’eau de chaudière est supérieure à la valeur
limite, la soupape s’ouvre, l’eau de ville parcourt le serpentin, absorbe une partie de la chaleur
excédentaire puis est rejetée au réseau d’évacuation. Ceci jusqu’à ce que la température
redevienne acceptable.
Le conduit de fumée :
Le raccordement du conduit de fumée doit répondre aux exigences du DTU 24.1. Les règles
essentielles à retenir sont :
- La section intérieure doit être constante et de même forme sur toute la hauteur
- La sortie en toiture doit respecter les prescriptions suivantes
- Le trajet doit être le plus droit possible (pas plus de 2 dévoiements, l’angle de ceux-ci avec
la verticale sera inférieur à 20°).
- L’écart dit « écart au feu » doit être de 16 cm entre la paroi intérieure du conduit et le
parement de bois le plus rapproché, et de 7 cm dans le cas de bois d’huisserie, de bâti, de
dormant ou de décoration.
60
- Le matériau et éventuellement l’isolation thermique utilisée doivent être adaptés à la nature
et à la température des produits de combustion du combustible utilisé (une température
maximale de 50°C à la surface du conduit est tolérée).
Dimensionnement du conduit :
Le dimensionnement du conduit de fumées pour les appareils d’une puissance inférieure à 65
kW est réglementé et impose une section de conduit minimale de 250 cm et qui doit, autant
que possible, être carrée ou circulaire.
Les éléments à contrôler, l’entretien
Un décendrage quotidien doit être effectué tout en laissant les cendres chaudes. Un contrôle
visuel de l’aspect des flammes peut permettre d’identifier un dysfonctionnement.
Les parois d’échange doivent être nettoyées 1 à 2 fois par mois, et le bon fonctionnement des
organes de régulation (notamment les clapets d’air) doit être contrôle.
Une fois par an, un nettoyage général de l’installation doit être effectué.
Le ramonage doit être effectué 2 fois par an dont 1 fois pendant la période de chauffe. Il doit
être effectué par une entreprise qualifiée qui remettra après intervention un certificat de
ramonage à l’usager.
Gages de qualité
Le professionnel doit garantir un service après-vente.
Les producteurs certifiés par l’ITEBE (Institut Technique Européen du BoisEnergie) appliquent la charte qualité créée par cet institut.
61
Fabricants et installateurs
Entreprise
BAXI
Département
Bas Rhin
Energie Système
La Jurassienne
Corrèze
Jura
Carret SARL
Loire
Perge Société
Drôme
Palazzeti Est
Doubs
France,
M. Hervé Miconi
Buderus
Isère : EMAFU
3 distributeurs
régionaux
Savoie : EMAFU
Haute-Savoie : Novasanti
Unical
Ain
Adresse
1, rue Andersen BP 7
67 870 Bischoffsheim
19 430 St Julien le Pèlerin
7 ter, rue Victor Bérard
39 300 Champagnole
Ronchevol
42 460 La Gresle
380, av. du Président Salvador
26 801 Porte-Lès-Valence
cedex
6B, rue Cryot
25480 Miserey Salines
115, rue Allis
38 000 Grenoble
1361, av. Landiers
Chambéry
7, rue Germain Sommellier
74 112 Annemasse
ZI de Sure
01390 Saint André de Corcy
62
Téléphone
03 88 49 27 57
Site internet
Adresse mail
www.poeleagranule.com
[email protected]
04 50 95 67 00
www.buderus.fr
[email protected]
04 72 26 81 00
www.unical.fr
05 55 28 70 41
03 84 52 52 97
04 74 64 10 90
04 75 57 81 63
03 81 58 99 42
04 76 23 51 51
04 79 69 22 86
Fournisseurs de bois bûche :
Le prix moyen pratiqué est généralement comprit entre 38 et 54 par stère, soit 0,03 à 0,04
/kWh en moyenne. Ce prix moyen varie énormément selon les coûts de transport et le
produit (s’il est livré, conditionné, et séché).
En Isère :
Orpierre Bois
A proximité
Chemin des 4 Lauzes 38360 Sassenage
| Plan/Itinéraire
.04 76 27 81 81
Livraison rapide sur rendez-vous
Bois en sacs, bois d'allumage ttes dimensions
Fayard - Chêne - Charme Scierie Porte
Le Nay 38520 Bourg d'Oisans (Le)
.04 76 80 01 67
scierie charpentes bois gros
et détail bois de chauffage
Livraison à domicile
Tournier Jacques
rte Valencin 38540 Heyrieux
.04 78 40 54 15
Bois sec, bois de chauffage toutes dimensions
livraison assurer.
Foyard,chêne,hêtre,charme
Ballet Bernard
A proximité
3 r Collonge 38080 Isle d'Abeau (L')
| Plan/Itinéraire
tél-fax : .04 74 27 27 16
mobile : .06 85 23 13 49
Elagage et Abattage-Spécialiste des travaux
dangereux - Déplacements sur chantiers sur
tous départements - Bois chauffage -Livraison
Cécillon Martial
155 Les Culées 38890 Vignieu .04 74 80 03 92
mobile : .06 80 10 39 41
Achat/Vente de bois de chauffage
Chêne, charmille, hêtre, bois durs.
Cécillon Martial
155 Les Culées 38890 Vignieu
.04 74 80 03 92
63
Achat/Vente de bois de chauffage
Chêne, charmille, hêtre, bois durs.
La Buche Montagnarde
Clos de la Balme 38250 Correncon en
Vercors
.04 76 95 86 28
Mr Bonnet Michel: Vente et livraison de bois
de chauffage.Livraison sur le plateau du
vercors et la région grenobloise.
A
proximité
Orpierre Bois
chem 4 Lauzes 38360 SASSENAGE
| Plan/Itinéraire
04 76 27 81 81
Paradis Claude et Jean-Michel
7 rte Côtes d'Ile 38630 LES AVENIERES
04 74 33 95 76
Reboud Claude
Jout et Château Vieux 38590 Saint Etienne de Saint
Geoirs
. 04 76 93 56 52
Servanin Christian
Le Bois 38780 SEPTEME
04 74 56 29 78
Sonzogni Laurent
r Carcet 38660 LE TOUVET
04 76 71 76 45
Tournier Jacques
rte Valencin 38540 HEYRIEUX
04 78 40 54 15
mobile : 06 07 13 28 78
Transports Morelle
A
proximité
pl Gare Lancey 38190 VILLARD BONNOT
| Plan/Itinéraire
04 76 08 31 37
fax : 04 76 08 11 45
Vachet Franck
La Blache 38590 PLAN
04 76 93 57 32
64
Vial Gilbert
Sailles 38830 SAINT PIERRE D'ALLEVARD
04 76 45 18 37
Alpes Affichage Alpes Elagages
A proximité
3 chem Fond Ratel 38640 CLAIX
| Plan/Itinéraire
mobile : 06 07 61 70 85
Arnaud Fabrice
La Narce 38250 CORRENCON EN VERCORS
04 76 95 89 25
Baldino Vincent
Clé des Champ 93 Voie Impériale 38430 SAINT
JEAN DE MOIRANS
04 76 35 15 92
Bessac Patrice
17 che Boutey 38560 Champ sur Drac
. 04 76 78 67 58
mobile : . 06 76 34 96 01
Blanc Frères (Sté)
Le Mas 38250 Saint Nizier du Moucherotte
. 04 76 53 42 87
fax : . 04 76 53 41 22
Bois des Alpes
Le Thièlet 38570 Hurtières
. 06 80 07 12 28
Brun Père et Fils
6 r Bérardin 38150 ASSIEU
04 74 84 42 83
Chomat Michel
876 rte Pisieu 38260 POMMIER DE
BEAUREPAIRE
04 74 54 25 28
Dos Santos Abel
258 chem Raffour 38660 LUMBIN
fax : 04 76 92 43 82
Durand (Ets)
Le Village 38200 Saint Sorlin de Vienne
Bois de chauffage et négoce bois
Dussauge Daniel
65
. 04 74 57 81 20
Le Gros Chêne 38690 Grand Lemps (Le)
. 04 76 55 51 77
Faure Roger
A
proximité
383 rte Venon 38410 SAINT MARTIN
D'URIAGE | Plan/Itinéraire
Gautier Pierre
04 76 89 52 42
A proximité
r Alpes 38420 DOMENE | Plan/Itinéraire
04 76 77 08 67
04 76 77 46 51
Guillot Charles
Le Bois 38790 SAINT GEORGES D'ESPERANCHE 04 74 59 07 97
Manin Pierrette
rte Vernioz 38138 LES COTES D'AREY
04 74 58 82 66
A
proximité
Miletic Bodimir
600 Champ de la Dame 38210 VOUREY
| Plan/Itinéraire
04 76 07 06 77
Millon Michel
La Grande Chanas 38890 SAINT CHEF
04 74 92 48 44
Millon Michel
La Grande Chanaz Versin 38890 SAINT
CHEF
mobile : 06 80 20 63 30
En Drôme :
Perrot Jacques
Zone Industrielle 26190 Saint Jean en
Royans
Hêtre et chêne toutes
Dimensions, en bûches sèches
Livraison toute l'année
Reynard Cyril
66
.04 75 47 52 43
Les Sarrettes et Gourjas 26170 Mérindol les
Oliviers
tél-fax : .04 75 28 77 63
Chêne, charme, hêtre livraisons à l'année
Ruis Julien
A proximité
53 r Marcel Proust 26200 Montélimar
| Plan/Itinéraire
.04 75 51 80 05
Zone Industrielle 07350 Cruas
mobile : .06 70 88 05 66
Chêne - Hêtre sec.
Livraisons tout l'année.
Dépôt Zone Industrielle Cruas (07)
Vallet Frères (SARL)
Le Marion 26210 Lens Lestang
.04 75 31 90 41
fax : .04 75 31 84 53
Mail : [email protected]
Bois de chauffage : chêne,hêtre sec et divers
Quantité minimale : 5 stères
Fab de piquets bois en tous genres
Barraquand (SAS)
105 r Jean Jaurès 26190 Saint Jean
en Royans
.04 75 48 64 03
fax : .04 75 47 51 71
Professionnel de la bûche. Bois de Montagne
sec, vert, toute l'année. Bois en longueur
6-7m à tronçonner vous-même.
Site
Barraquand (SARL)
105 r Jean Jaurès 26190 Saint Jean
en Royans
.04 75 48 64 03
fax : .04 75 47 51 71
Professionnel de la bûche. Bois de Montagne
sec, vert, toute l'année. Bois en longueur
6-7m à tronçonner vous-même.
Liotard Auguste (Sarl)
A
proximité
67
48 av Sadi Carnot 26150 Die | Plan/Itinéraire
.04 75 22 19 30
13 bd Adolphe Ferrier 26150 Die
| Plan/Itinéraire
.04 75 22 12 14
Produits pétroliers de qualité
bois charbons
livraison rapide.
Site
Milhoud Philippe
audriere 26350 Montchenu
mobile : .06 07 37 04 58
.04 75 45 65 08
Livraison de bois de chauffage : Drôme des
Collines-(2 ans d'âge) chêne chataigner frêne
Fabrication piquets échalats (tte dimension)
Thibaud Christophe
La Carmone 26210 LENS LESTANG
04 75 31 81 51
Vincent Fabien
Quartier de la Tour 26750 Montmiral
. 04 75 02 58 80
Bayle Christian
Bruyères 26420 Chapelle en Vercors (La)
. 04 75 48 12 34
za Bruyères 26420 Chapelle en Vercors
(La)
mobile : . 06 83 11 77 90
Bourron Michel
pl du Village 26190 SAINTE EULALIE EN
ROYANS
04 75 48 68 82
Bruyère Hervé
9 r Enfers 26400 AOUSTE SUR SYE
04 75 40 07 93
Carré-Bois
Tranche Montèe 26240 CLAVEYSON
68
04 75 68 49 21
Chastan Alain
quart La Beaume 26770 ROCHE SAINT SECRET
BECONNE
04 75 53 53 73
Chastan Guy
ham Paillette 26220 MONTJOUX
04 75 46 36 37
Delenne Jean-Paul
70 all Cyprès 26740 SAUZET
04 75 46 18 12
Discours et Fils (SARL)
r Benjamin Malossane 26190 SAINT JEAN EN
ROYANS
04 75 48 60 99
Estassy Jean-Marc
26190 SAINTE EULALIE EN ROYANS
04 75 48 68 40
Etablissement Jullien
A
proximité
Chemin de l'homme d'armes Rte de Valence
26200 Montélimar | Plan/Itinéraire
. 04 75 53 02 26
fax : . 04 75 53 72 28
Guyon Alain
Le Village 26400 MONTCLAR SUR GERVANNE
04 75 76 42 55
Jullien Christian
A
proximité
24 av St Lazare 26200 MONTELIMAR
| Plan/Itinéraire
04 75 53 02 26
fax : 04 75 53 72 28
La Bûche
quart Pierre Blanche 26120 Upie
. 04 75 25 20 11
69
Chauffage au granulé bois
Utilisations
Chauffage + chauffe eau (si le système est raccordé à un ballon d’eau chaude)
Principe
Combustion de granulés de bois, appelés aussi pellets (petits cylindres de sciure de bois
compressée de 5 à 30 mm de long). Un silo de stockage des pellets alimente directement la
chaudière (par un système pneumatique ou à vis). Entièrement programmable, vous pouvez
assurer le fonctionnement hors-gel lors de vos absences.
Le chauffage à granulés peut se coupler avec un système de chauffage ou un chauffe-eau
solaire. Ce dernier permet de couper le chauffage au bois pendant les 3 mois d’été.
Rendement
Rendement de combustion supérieur à 90 %. Combustion de très bonne qualité.
Qualités par rapport à l’environnement et autres avantages
Inconvénients
Le prix des granulés de bois est supérieur à celui des plaquettes ou des bûches. Il varie selon
le mode de conditionnement : il est modéré si la livraison est effectuée en vrac, il peut être le
double de celui des plaquettes et des bûches si la livraison est effectuée en petits sacs.
Il faut un silo de stockage des pellets d’une contenance suffisante pour ne faire qu’une
livraison de pellets par an (soit environ 2x3 m au sol et 2,50 m de haut).
Prévoir de faire une livraison par camion souffleur par an (remplissage du silo). Les livraisons
se font par 3 tonnes/ 4,5 m3 ou 5 tonnes / 7,8 m3 ou plus – 175 à 185 euros TTC la tonne /
4600 kWh (suivant la distance).
70
Gamme de puissance disponible : 8 – 10 – 12 – 15 – 20 – 22 – 25 - 30 kW et plus.
Compte tenu du prix de la chaudière, il est conseillé de la dimensionner au plus juste de vos
besoins.
Coût de la chaudière et de l’installation : de 13 000 à 17 000 euros TTC suivant la puissance.
Voir les subventionnements possibles.
Certains fabricants proposent des chaudières pouvant successivement fonctionner au granulé
ou à la bûche.
Coûts de fonctionnement (évaluation approximative pour une chaudière Ökofen de puissance
10 kW – évaluation réalisée par le Conseil Régional Rhöne-Alpes et l’ADEME) :
Consommation annuelle : 3 tonnes de bois à 160 euros/tonne livrée (3,3 centimes
d’euros/kWh) : 480 euros TTC.
Economie annuelle par rapport à une installation électrique : 900 euros TTC
Temps de retour sur investissement : 8 ans.
Appareil
Le poêle et le
poêle chaudière
La chaudière
Pour quel type
d’habitat,
d’utilisation
Habitations à
basse
consommation
d’énergie
Pour un
chauffage
central au bois
Puissance
Installations
Prix
Entre 5 et 15
kW
En complément
d’un chauffage
solaire ou d’un
chauffage
électrique
Un silo de
stockage
Un système
d’alimentation
automatique
Couplage
éventuel avec un
système de
chauffage
solaire
Entre 2000 et
4000 euros selon
la puissance et
le niveau
d’automatisme
Entre 8000 et
16000 euros
(radiateurs et
circuit de
distribution non
compris), selon
les travaux de
génie civil liés
au stockage
A partir de 12
kW
Un silo de stockage (2x3 m et 2,50 m de haut) avec une trappe d’accès (0,60x0,60 m) sur le
côté. Les murs du silo doivent être solides donc soit en bois soit en parpaing.
Le silo doit être à moins de 20 m d’un accès camion pour la livraison.
La chaudière peut être raccordée à des radiateurs ou à un plancher chauffant.
Un ballon d’eau chaude peut être raccordé à la chaudière pour produire de l’eau chaude
sanitaire.
Le chauffe eau solaire est le parfait complément de la chaudière à bois : il permet d’éteindre la
chaudière durant au moins les 3 mois d’été, ce qui augmente son rendement et sa durée de vie.
Un insert de bonne qualité.
Un nettoyage annuel de la chaudière. C’est pourquoi il est conseillé d’acheter votre matériel
chez un professionnel du granulé qui saura vous garantir un service après-vente de qualité.
Faire ramoner votre cheminée 2 fois par an dont une fois pendant la période de chauffe. La
plupart des sociétés d’assurance réclame le certificat de ramonage en cas de sinistre.
Demandez-le.
71
Gages de qualité
Les producteurs certifiés par l’ITEBE (Institut Technique Européen du BoisEnergie) appliquent la charte qualité créée par cet institut.
La norme NF EN 305-5 fixe des exigences concernant les caractéristiques de
construction et de fonctionnement pour les chaudières de puissance utile
inférieure ou égale à 300 kW. Elle fixe également les limites d’émission.
72
Fabricants et installateurs
La liste des fabricants certifiés par l’ITEBE est disponible sur : www.pelletclub.org.
Constructeurs de chaudières à granulés :
Entreprise
Département
Adresse
Ökofen /
Savoie
26, avenue du
Label Energie
Mont Saint
Michel
73 000
Barberaz
Hargassner /
Ardèche
La Grand’
Systener
Terre
Certifié Itebe
07 400
Sceautres
Fröling
Haut Rhin
42, chemin du
Bretzel
68 140
Munster
Herz / SB
Isère
Au Combiau
Thermique
38 460
Certifié Itebe
Dizimieu
BAXI
Bas Rhin
1, rue
Andersen BP
7
67 870
Bischoffsheim
Energie
Corrèze
19 430 St
Système
Julien le
Pèlerin
La
Jura
7 ter, rue
Jurassienne
Victor Bérard
Certifié Itebe
39 300
Champagnole
Téléphone
04 79 65 24
58
Site internet
www.labelenergie.com
Adresse mail
[email protected]
04 75 52 45
55
www.hargassner.com
[email protected]
03 89 77 25
79
www.froeling.com
04 74 90 43
08
[email protected]
03 88 49 27
57
05 55 28 70
41
03 84 52 52
97
Installateurs dromois de chaudières automatiques au bois :
73
Nom
Energie Eco et Logique
Alexandre Barbier
Héliopsys
Olivier Girard
Marc Bordes
Audigier Sautel
Jean Arnaud
EnergiFrance
Yvon Tilloy
Gérard Allier
André Delbes
Anthony Tilloy
Adresse
38, grand rue
26 120 Montmeyrand
Ruisse
26 150 St Julien en Quint
Quartier Cost
26 170 Buis Les Baronnies
ZA du Meyrol
26 200 Montélimar
13, avenue St Lazare
26 200 Montélimar
Les Brocs
26 220 Teyssières
Aubanneaux
26 420 La Chapelle en Vercors
Grand Rue
26 770 Taulignan
Quartier St Pierre
26 770 Taulignan
Téléphone
04 75 59 97 46
Adresse mail / Site internet
www.eeel.fr
04 75 21 23 28
[email protected]
06 79 82 25 22
04 75 01 48 48 / 04 75 51 38 30
04 75 46 02 45 / 04 75 52 21 70
04 75 46 86 43 / 04 75 46 99 60 [email protected]
04 75 48 21 47 / 04 75 48 13 92
04 75 53 53 30 / 04 75 53 54 50
04 75 53 23 31
Fournisseurs de granulés
raison sociale
adresse
C.P.
ville
SYSTEBOIS
La grand terre
07400 Sceautres
téléphone
activité principale
04 75 52 45 55 Installateur bois et solaire
74
combustibles
Granulés en sac de 15 kg
FROSSARD
ZA Les Savines
SO.FA.G
WANDERS
41 grande rue
ZA des Laurons
ENERGIFRANC
E
Granulés Bois
Chauffage
COGRA 48
SAVOIE PAN
Place Brun
26220 Dieulefit
Larochette
Fontaines des Auges 39350 Jendrey
Gardès
Z.I.
07500 Guilherand
Granges
25520 Arc s/s Cicon
26110 Nyons
48000 Mende
73460 Tournon
04 75 40 80 33 Vendeur de poêles et cheminées
03 81 69 99 79 Fabricant de granulés
04 75 26 26 56 Importateur de poêles bûches et
granulés
04 75 46 86 43 Installateur bois et solaire
Granulés en vrac ou sac
Granulés en sacs de 15
kg
03 84 81 07 15 granulés
04 66 65 34 63 Fabricant de granulés
04 79 38 58 04 Récupération de bois
Granulés en vrac ou sac
Granulés en vrac et en
sacs
A ces fournisseurs existants (qui fournissent déjà des chaufferies), on peut ajouter les scieries qui sont souvent prêtes à fournir sciures, écorces
voire plaquettes.
Les scieries : production annuelle de sous-produits
Ardèche
raison sociale
adresse
code ville
postal
Arnaud Hugues
Barralon Jean François
Baud et Fils (Baud Noel)
Afforty
le pont neuf
Mas Mejean
Beaume (Desormeaux
Patrick)
Belin Cyrille
Chamboredon Michel
Chanut Roger
le village
07790 ST Alban d'Ay
sciage
07100 Boulieu les Annonay sciage
07580 St Etienne de
sciage
Lugdares
07380 Pont de Labeaume
sciage
Malbosc
Accons
07660 Lanarce
07140 Les Vans
07160 Le Cheylard
activité volume
principa scié en
le
m3
sciage
sciage
sciage
75
qté
qté
fagot en plaquette
T
en T
qté
sciure
en T
450
4500
2750
0
600
800
0
0
0
33
38
0
qté
Fournisseur
écorce en de
T
combustibles
?
0
0
0
2200
503
0
200
256
650
100
510
200
0
100
0
0
0
33
15
100
0
0
0
Charre Frédéric
le village
07510 St Cirgues en
Montagne
Charre Jean Pierre
le ventalon
07470 La chapelle Graillouse
Coste François
la Caroline
07690 St Julien Vocance
de la Deume (Faugier Pierre) la gare
07100 St Marcel les
Annonay
Deboisec Jean Pierre
74 rue de Beauregard 07430 St Cyr
Fanget père et fils
le Bourgaud
07690 Vanosc
Fumas
07270 Le Crestet
la Vallée du Doux (M
182 rte de lamastre 07300 Tournon
Betton)
Laganier Michel
121 rte Nationale
07200 Labegude
Liabeuf
le village
07470 Coucouron
Oliier Christiane
banne
07510 Mazan L'Abbaye
Rochette Frères
les 4 routes
07310 St Martial
Salles Pierre
Quartier Odon
07270 Lamastre
Sovobois (Mourier
07690 Vocance
Christian)
sciage
5800
1200
0
0
900
sciage
sciage
sciage
2100
200
0
0
0
0
0
0
0
0
0
0
0
0
0
sciage
sciage
sciage
sciage
0
0
0
4000
0
0
0
0
0
30
4000
720
0
440
33
660
0
0
0
0
sciage
sciage
sciage
sciage
sciage
sciage
0
1500
100
300
0
85000
0
600
75
40
0
0
3000
0
0
0
0
0
1000
324
0
0
0
0
0
432
0
0
0
0
4118
7750
2876
1588
TOTAL
ARDECHE
76
OUI
OUI
OUI
Drôme
raison sociale
Blanc Frédéric
Fayard Max
Bois du Diois
(Richaud André)
Bois service Drôme
adresse
code ville
postal
activité volume qté
qté
3
principal scié m fagot plaquette
e
T
T
Av, de la
déportation
ZI sud - BP 56
ZA rte du Ponet
26100 Roman / Isère
sciage
0
2592
qté
qté
Fournisseur
sciure T écorce de
T
combustibles
?
1250
1500
26302 Bourg de Péage
26150 Die
sciage
sciage
1000
0
660
2244
0
545
110
1590
50
26130 ST Restitut
sciage
2000
360
185
0
0
26300
26400
26380
26200
sciage
sciage
sciage
sciage
180
0
2200
2500
35
0
0
5
0
0
0
500
22
0
0
500
0
0
0
0
26410 Treschenu Creyers
sciage
26190 St Laurent en Royans sciage
500
600
112
60
0
0
0
0
0
0
26620 Lus la Croix Haute
26210 Lens Lestang
26600 Granges les
Beaumonts
26750 Montmiral
3500
400
400
0
0
0
0
176
88
0
0
75
0
0
2691
0
3215
quartier de la
justice
Buison Frères
quartier de château
Dufour
quartier les gots
Emballage Debionne les Cordeliers sud
Giraud Bouche (Mme ZA Meyrol
Mollard)
Maillefaud Erik
Mensac
Pain Georges
quartier pont
Cholet
Parron Philippe
RN 75
Vallet frères
Vigne Frères (Vigne
Claude)
Vincent Fabien
quartier de la Tour
Charpey
Bourdeaux
Peyrins
Montélimar
sciage
sciage
sciage
2000
70
0
0
TOTAL DROME 2032 5521
77
OUI
chaudière automatique à bois déchiqueté
Utilisations
Chauffage
Principe
Le bois déchiqueté est déversé dans un silo de stockage.
Un système de bras ou de racleurs en fond de silo extrait le combustible.
Celui-ci est repris par une vis sans fin pour être amené directement dans le foyer de la
chaudière.
La chaudière et son alimentation sont régulées automatiquement en fonction de la demande de
chaleur, comme une chaudière classique.
Les cendres (faible volume) peuvent être évacuées automatiquement ou manuellement. Les
fumées sont dépoussiérées avant de sortir par le conduit.
La chaudière peut distribuer de la chaleur à un ou plusieurs bâtiment(s) en réseau.
Rendement
Rendement de combustion 70 à 85%.
Autonomie : plusieurs jours à plusieurs mois suivant la capacité du silo de stockage.
Qualités par rapport à l’environnement et autres
Pas de contribution à l’effet de serre, pas de pollution soufrée.
L’alimentation en combustible est gérée en fonction de la demande de chaleur, ce qui écarte
tout risque de surchauffe et réduit les consommations (économie réelle).
La chaleur est régulière et fixe. La chaudière s’associe aux modes de diffusion de chaleur les
plus évolués (plancher chauffant, etc).
Estimation des coûts d’investissement (hors frais d’installation) : pour les puissances allant de
20 à 100 kW : 6100 à 15000 euros TTC selon le modèle.
Estimation des coûts de fonctionnement : 9 à 19 euros le mètre cube apparent, soit 1 à 2
centime(s) le kWh.
Exemple d’une chaudière automatique au bois déchiqueté installée à Yzeron :
Puissance : 55 kW. Production : chauffage et eau chaude d’un logement pour 5 personnes +
un gîte d’accueil d’une capacité de 5 personnes (surface totale : 250 m) + une fromagerie.
78
Coûts d’investissement : chaudière + système d’extraction + raccordements hydrauliques et
électriques + pose : 26 600 euros. En soustrayant les subventions perçues (10 650 du Conseil
Régional Rhône-Alpes et 2 660 euros de l’ADEME), le coût est : 13 300 euros.
Coûts de fonctionnement : Consommation annuelle : 60 Map (mètres cubes apparent
plaquette), soit 20 tonnes de bois déchiqueté ) à 11 euros / Map (à peu près 1 cents / kWh) :
650 euros.
Coût de maintenance : 120 euros.
Economie annuelle par rapport à une installation au fioul : 21 tonnes / an.
stockage :
volume du silo de stockage du bois : 400 L à plus de 30 mètres cubes. En acier ou maçonné.
Dans un local couvert et ventilé. Il doit être proche de la chaufferie avec un accès aisé pour les
véhicules de livraison.
Local chaufferie : ventilé et facile d’accès. Proche des locaux à chauffer. L’espace disponible
doit être suffisant pour l’implantation de la chaudière bois. Envisager la possibilité d’élévation
d’un conduit de fumées.
Système de chauffage : réfléchir aux modes de diffusion de la chaleur (radiateurs
hydrauliques ou plancher chauffant). Penser à l’entretien régulier de l’installation.
Conduit de cheminée : il doit être conforme aux normes DTU 24.1 fumisterie.
Alimentation automatique : dessilage + convoyage + introduction dans le foyer
périphériques : régulation + décendrage + dépoussiérage + systèmes de sécurité.
Décendrage une fois par semaine au maximum.
79
FABRICANTS DE CHAUDIERES
Entreprise
Département
BAXI
Bas Rhin
Energie
Système
La
Jurassienne
Carret SARL
Corrèze
Jura
Loire
Perge Société Drôme
Solaire et
Isère
Biomasse
Thermique
Weiss France Haute-Savoie
Adresse
1, rue Andersen BP 7
67 870 Bischoffsheim
19 430 St Julien le Pèlerin
Téléphone
03 88 49 27 57
7 ter, rue Victor Bérard
39 300 Champagnole
Ronchevol
42 460 La Gresle
380, av. du Président Salvador
26 801 Porte-Lès-Valence cedex
Les Tronches
38 460 Dimizieu
03 84 52 52 97
410, route de Thônes BP 10
74 210 Faverges
04 50 44 55 00
05 55 28 70 41
04 74 64 10 90
04 75 57 19 11
04 74 90 43 08
LES FABRICANTS CERTIFIES ITEBE :
GF SERVICES
GALLAND Olivier
352 Rue Victor Hugo
42120 COMMELLE VERNAY
France\Rhône-Alpes
Tel: +33 477 67 18 70 Fax+33 477 67 29 94
[email protected] www.gfservices.fr
Importateur FRANCE pour la société PEZZOLATO concernant les produits : matériels de
production de bois bûches, de plaquettes chauffage, de réduction de volume ou de compostage, de
scieries fixes ou mobiles; fourniture et installation de chaudières à consommation de plaquettes ou
80
bien sous le concept du BIOCOMPACT; matériel de scierie traditionnel. Marques/Trademarks :
Pezzolato, Ecoenergie
SYSTENER SARL
GONDRY Philippe
La Grand'Terre
07400 SCEAUTRES
France\Rhône-Alpes
Tel: +33 475 52 45 55 Fax+33 475 52 45 60
[email protected]
Importateur & distributeur des chaudières automatiques HARGASSNER et KÖB. Chaudières
automatiques à bois déchiquetés et granulés de bois Marques/Trademarks : HARGASSNER-KÖB
LA JURASSIENNE
VANDELLE Jean
7 bis rue Victor Bérard
39300 CHAMPAGNOLE
France\Franche-Comté
Tel: +33 384 52 52 97 Fax+33 384 52 34 06
Fabricant de chaudières à bûches, à bois déchiquetés, à sciure ou copeaux, à granulés.
SB THERMIQUE
CHALLANDE Frédéric
Au Combiau
38460 DIZIMIEU
France\Rhône-Alpes
Tel: +33 474 90 43 08 Fax+33 474 90 49 96
[email protected] www.sbthermique.com
Distributeur de chaudières automatiques : bois déchiqueté, copeaux, granulés, combiné
bois/bûches/granulés, chaudières bois, systèmes de chauffage et production d'ECS solaire/biomasse.
Marques/Trademarks : Herz, Sonnenkraft-Rika, Gasokol
WEISS France
CORNELIUS Bernard
410 route de Thônes BP 51
74210 FAVERGES
81
France\Rhône-Alpes
Tel: +33 450 44 55 00 Fax+33 450 44 49 18
[email protected] www.weiss-france.fr
Fabrication et installations de chaufferies et de broyeurs à bois et déchets. Marques/Trademarks :
WEISS
CARRET Ets
CARRET Georges
Ronchevol
42460 LA GRESLE
France\Rhône-Alpes
Tel: +33 474 64 10 90 Fax+33 474 64 02 62
www.metalliance.comp/page_entre/fiche_entre.asp?num=3
Fabricant de chaudières à bois automatiques et manuelles
FOURNISSEURS DE PLAQUETTES
raison sociale
adresse
C.P.
ville
Tel
SELF
Lavilledieu
04 75 94 38 41 Plaquettes
04 75 37 40 05 Plaquettes – Sciures - Écorces NON
04 75 66 22 74 Plaquettes sèches calibrées
OUI
Scierie
Forêt
SYSTEBOIS
La Grand’ Terre
BELVAL
Sallefermousse
FANGET frères Le Bourgaud
SARL
Labegude
ST Michel de
Chabrillanoux
Sceautres
Banne
Vanosc
Vocance
04 75 52 45 55
04 75 37 35 68
04 75 34 61 25
04 75 34 68 39
forêt
Forêt
Scierie
Scierie
Quartier Bois
07170
Redon
Ets LAGANIER 121 route nationale 07200
PEROCHON
Vaneilles
07360
07400
07430
07690
07690
82
Types de combustibles
Plaquettes sèches calibrées
Plaquettes sèches calibrées
Plaquettes
Sciures
Prestation Origine des
de broyage produits
NON
Forêt/scierie
NON
OUI
NON
NON
SOVOBOIS
TRANSFIBOIS
RIVET
GAUTHIER
ENERGIFRAN
CE
BONTOUX
PARRON
Scierie
MOCELLIN
Les Peyrerots
Les Chauds
Tamée
Les Brocs
26120
26170
26190
26220
Chateaudouble
Rioms
Oriol en Royans
Teyssières
04 75 59 84 87 Plaquettes - Broyat
04 75 48 50 76
OUI
DIB
Forêt
NON
Forêt / Scierie
Les Granges
26420
Vassieux en Vercors
OUI
Forêt / Scierie
RN 75
26620
Lus La Croix Haute
(06 25 93 27
86 broyage)
04 92 58 52 14 Sciures
NON
Scierie
Route de Lyon
38160
ST Marcellin
NON
Scierie
83
2 entreprises certifiées Itebe :
SAVOIE PAN SA
ANNOVATI Maurizio
Z.I. de Frontenex n°2 BP 10
73460 TOURNON
France\Rhône-Alpes
Tel: +33 479 38 58 04 Fax+33 479 38 52 70
[email protected] www.savoiepangroupe.com
BOBILLON René
BOBILLON René
85 chemin Pillery
69780 SAINT PIERRE DE CHANDIEU
France\Rhône-Alpes
Tel: +33 478 40 22 12
84
Les scieries : production annuelle de sous-produits
Ardèche
raison sociale
Fanget père et fils
Laganier Michel
Sovobois (Mourier
Christian)
adresse
code ville
postal
le Bourgaud
121 rte Nationale
07690 Vanosc
07200 Labegude
07690 Vocance
activité volume
principa scié en
le
m3
sciage 0
sciage 0
sciage 85000
Drôme
raison sociale
adresse
code ville
postal
Parron Philippe
RN 75
26620 Lus la Croix Haute
qté
qté
fagot en plaquette
T
en T
0
30
0
3000
0
0
activité volume qté
qté
principal scié m3 fagot plaquette
e
T
T
sciage
3500
400 0
qté
sciure
en T
440
1000
0
qté
qté
sciure T écorce
T
176
0
Gages de qualité
Les producteurs certifiés par l’ITEBE (Institut Technique Européen du Bois-Energie) appliquent la charte qualité créée par cet
institut.
85
qté
écorce en
T
0
0
0
Le biogaz
Fiche Hespul
http://www.hespul.org/biogaz.html
Nous présentons le biogaz car c’est une énergie qui peut être intéressante pour les
agriculteurs, bien que, économiquement parlant, l’investissement dans les digesteurs soit très
élevé. C’est pourquoi cette énergie est plus particulièrement exploitable dans le cadre de
collectivités territoriales (communes, intercommunalités…) dont les moyens économiques
plus conséquents investis dans cette énergie peuvent être bénéfiques à la collectivité.
Le traitement des
déchets
organiques est une
réelle
préoccupation des
sociétés
industrielles
actuelles. Leur
élimination passe
encore presque
systématiquement
par l'incinération,
l'enfouissement ou
l'épandage sur des
terres agricoles. La
méthanisation
représente une solution envisageable pour le recyclage de ces déchets, tant à un niveau
individuel que collectif. Les installations de méthanisation déjà en fonctionnement en France
et en Europe prouvent l'efficacité de cette technique.
Une énergie renouvelable
Par extension, les déchets peuvent être considérés comme des énergies renouvelables. Ils sont
en effet issus de l'activité humaine (industrielle, ménagère et agricole), renouvelée et
indépendante du soleil. Le biogaz est une énergie renouvelable issue de la fermentation des
déchets biologiques.
Principe de fonctionnement
La méthanisation est le processus de formation d'un gaz combustible, le biogaz. Ce processus
est la fermentation biologique sans oxygène (dite " anaérobie ") de matières organiques
(fermentescibles). Le biogaz se forme naturellement lorsque certaines conditions de
décomposition sont réunies. Il est à l'origine des " feux follets " des marais et des cimetières,
de l'inflammation spontanée de décharges non contrôlées ou du grisou dans les mines de
charbon.
La composition du biogaz est similaire à celle des gaz naturels bruts. C'est un mélange de
méthane et de gaz carbonique. Selon la nature des déchets traités et les variations climatiques
la composition du biogaz peut différer en proportion.
Divers procédés d'utilisation existent pour la production de biogaz, selon la ressource utilisée.
Les déjections animales, la fraction organique des ordures ménagères, les effluents agroalimentaires, les boues de stations d'épuration sont concentrés et traités dans un digesteur .
86
Les décharges d'ordures ménagères peuvent s'apparenter à un gigantesque digesteur. Elles
doivent alors être équipées d'un réseau de récupération et de membranes étanches.
Utilisations du biogaz
Le biogaz peut être utilisé soit en l'état, soit après épuration.
À l'heure actuelle, deux utilisations sont éprouvées industriellement : la combustion dans une
chaudière (chauffage), ou
dans un moteur produisant
soit de l'électricité, soit de la
chaleur et de l'électricité en
cas de cogénération .
D'autres utilisations du
biogaz sont en
développement : l'injection
dans le réseau gaz existant,
après une mise aux normes
" gaz naturel " (réalisations
dans le Tarn et Garonne), et
le carburant pour véhicules.
Le biogaz produit par les
digesteurs industriels peut
être utilisé en
autoconsommation, pour le chauffage, la production de vapeur (moyenne ou haute pression),
le séchage alimentaire, la production électrique ou la cogénération. Le biogaz peut alimenter
des fours de procédés (traitement thermique, cimenteries, briqueteries, séchage, etc.).
Le traitement par méthanisation d'une tonne de matière organique agricole produit 500Nm3*
de méthane. La méthanisation utilise la matière organique la plus facilement " digestible ",
soit 30 à 80% de la matière sèche. C'est également celle qui génère la pollution organique et
dégage des odeurs désagréables. La partie restante après la méthanisation (20 à 70%) peut être
utilisée comme fertilisant en agriculture.
La méthanisation des boues des stations d'épuration, des déchets ménagers et industriels
fermentescibles, réduit leur quantité jusqu'à 35%. Une tonne de ces déchets génère jusqu'à
175m3 de biogaz, l'équivalent de 190 litres d'essence. Un centre d'enfouissement de déchets
récupère en moyenne 100m3 de méthane par tonne déchets traités. Une tonne de fumier
produit en 90 jours environ 60m3 de biogaz comprenant 55 % de méthane.
Le biogaz peut également produire de l'électricité, qui peut être utilisée sur place ou revendue
à EDF. Là encore, le succès des installations déjà existante atteste de la crédibilité de cette
technique.
AVANTAGES
Au niveau local : la méthanisation représente un complément d'activité pour les agriculteurs,
qui peuvent valoriser économiquement et énergétiquement les déchets agricoles (de source
végétale ou animale). La méthanisation est synonyme d'autonomie économique pour les
producteurs de biogaz.
Pour l'environnement : En apportant une réponse énergétique et écologique au problème du
traitement des déchets organiques, la méthanisation est une activité de dépollution. Elle
constitue une alternative à l'enfouissement ou au rejet de ces déchets, ainsi qu'à la
consommation des énergies fossiles ou fissiles.
D'autre part, l'ensemble des déchets organiques produit naturellement, lors de sa
décomposition, d'énormes quantité de méthane et de gaz carbonique. Ces gaz gagnent les
87
hautes couches atmosphériques et contribuent à l'augmentation de l'effet de serre. En brûlant,
le biogaz issu de la méthanisation réduit de 20 fois la pollution des gaz issus de la
fermentation. La méthanisation des boues d'épuration, des déchets ménagers et industriels
permet d'éliminer les odeurs liées à leur traitement habituel.
INCONVENIENTS
Le coût de l'investissement représente un obstacle à la mise en place d'une installation
productrice de biogaz.
La méconnaissance de cette technique, dans tous les secteurs, représente le second handicap
de la méthanisation.
Une sensibilisation des publics concernés permettrait d'attirer l'attention sur cette nouvelle
énergie fortement prometteuse tant à un niveau économique que écologique.
Perspectives et financements
Les décharges sont soumises à réglementation. Également nommées Centre d'Enfouissement
Technique (TEP), elles n'accepteront plus que les déchets " ultimes " (non valorisables) en
2002. L'objectif des 67 000 décharges françaises est donc la valorisation des déchets. Pour des
raisons de sécurité, d'odeur et de lutte contre l'effet de serre, les CET sont déjà dans
l'obligation de capter le biogaz émis lors de la fermentation. Mais, à défaut de valorisation, le
biogaz est souvent brûlé en torchère... Pourtant, les prédictions actuelles estiment que le
biogaz valorisable pourrait représenter entre 10 et 20% de la consommation actuelle en gaz
naturel en France. La quantité aujourd'hui valorisée est de 0,5%. Dans la seule région RhôneAlpes, la production de fumiers-lisiers (méthanisables) est estimée à 8Mt en 1999.
En 1993, 6 millions de m3 de biogaz ont été utilisés dans le monde. 80% provenait des
décharges d'ordure ménagères (source : LIOR).
Publics concernés
Les publics concernés par la production de biogaz sont particulièrement ceux qui produisent
des déchets organiques : exploitants agricoles, industries agro-alimentaires, chimiques et
papetières, exploitants de décharges ou de stations d'épuration, collectivités...
La méthanisation concerne également chaque individu, à travers les ordures ménagères
organiques, soit environ 30% de l'ensemble des déchets organiques et 55% des déchets
ménagers (déchets de cuisine, papier, cartons, déchets de jardin : tontes de gazons, feuilles
mortes... ). Un tri sélectif des déchets ménagers permettrait leur valorisation par la
méthanisation
Pour en savoir plus
Rhônalpénergie-Environnement a réalisé un document appelé « La méthanisation agricole –
productrice de biogaz pour les territoires ».
Contact :
Rhônalpénergie-Environnement
10, rue des Archers – 69 002 Lyon
Tel : 04 78 37 29 14
[email protected] – www.raee.org
88
Pompes à chaleur géothermale.
UTILISATIONS
Chauffage surtout
+ production d’eau chaude sanitaire (si installation d’un échangeur de chaleur) seulement
pendant la période de chauffage
+ Rafraîchissement des bâtiments en été (si installation d’une pompe à chaleur à l’envers ou
réversible) avec un dispositif permettant d’installer le cycle du fluide.
PRINCIPE
Il faut distinguer la « vraie » géothermie ou géothermie haute et moyenne énergie de celle
dont il s’agit ici. La seule énergie accessible aux particuliers est la géothermie très basse
énergie (moins de 30°C) que l’on puise à une profondeur très faible, contrairement à la vraie
géothermie qui nécessite des forages très profond pour capter l’énergie produite par les
entrailles de la terre. En ce qui concerne la géothermie basse énergie, la chaleur du sol
provient essentiellement du rayonnement solaire et de l’infiltration des eaux de pluie. Il serait
donc plus approprié de parler de pompe à chaleur géo-solaire ou de système
thermodynamique, mais pas de géothermie réellement.
RENDEMENT
Le COP de la pompe à chaleur géothermale est généralement de 3 à 4. Cependant, le COP
indiqué par les fabricants constitue une moyenne. Ce COP varie au cours de l’année : plus le
sol se refroidit, plus la pompe doit pomper, plus elle consomme d’électricité, et moins le COP
est élevé. Le COP réel est en général légèrement inférieur à celui affiché, déterminé dans des
conditions « idéales ».
89
QUALITES PAR RAPPORT A L’ENVIRONNEMENT
Nous incluons les PAC dans ce dossier consacré aux énergies renouvelables en précisant bien
que ce n’est pas une énergie renouvelable à 100%.
C’est un système énergétique qui suscite une vive polémique, car bien qu’elle utilise une
source d’énergie renouvelable (la chaleur stockée dans le sol), elle a besoin pour fonctionner
d’une quantité importante d’électricité (PAC = trois quarts d’énergie renouvelable + un quart
d’énergie thermo-nucléaire). Or l’électricité, en France, est d’origine nucléaire ou thermique,
ce qui nous place devant le paradoxe : produire des déchets nucléaires et des gaz à effet de
serre pour capter une énergie renouvelable.
Les fluides frigorigènes HFC actuels sont inoffensifs pour la couche d’ozone, contrairement
au R22 employé jusqu’à ces dernières années et aujourd’hui interdit. Les fluides utilisés
actuellement (tels que le R 407 C et le R 134 A) sont inoffensifs pour la couche d’ozone, mais
contiennent du fluor qui reste un gaz à effet de serre et contribue donc au réchauffement
climatique. La production de gaz à effet de serre d’une PAC est cependant inférieure de celle
d’une chaudière à fioul. Des fluides sans fluor sont actuellement à l’étude.
A chacun de se faire un avis sur la question, en toute connaissance de cause, avec un œil
critique sur les plaquettes publicitaires (d’EDF et autres) qui vantent les vertus écologiques
des PAC sans aborder les aspects précités.
POUR AMELIORER LES QUALITES ENVIRONNEMENTALES DU SYSTEME, il est intéressant de
coupler la PAC avec des capteurs solaires. Cette combinaison permet de baisser d’encore
30% la consommation d’électricité. Quand il y a du soleil, c’est lui qui chauffe la maison et
l’eau sanitaire. Quand il y en a moins, la PAC fournit la différence, et quand il n’y en a pas,
elle prend intégralement le relais. Les fabricants Viessmann et Clipsol proposent ces
systèmes.
Des recherches sont en cours sur des systèmes tirant profit de la chaleur produite l’été par les
capteurs solaires en la stockant sous terre par l’intermédiaire des capteurs enterrés de la
pompe à chaleur.
Le fin du fin serait d’alimenter la PAC avec des énergies renouvelables. Mais il faut investir à
la fois dans la PAC et dans le système de production électrique, ce qui commence à faire cher.
POUR QUEL TYPE D’HABITAT
Convient aussi bien en plaine que dans zones montagneuses au climat plus rigoureux.
Particulièrement efficace dans une maison bien isolée avec un plancher chauffant, la PAC est
donc particulièrement destinée aux maisons neuves, mais elle s’adapte difficilement à une
maison existante.
LES DIFFERENTS TYPES D’APPAREILS ET LES CRITERES DE CHOIX ENTRE CES DIFFERENTS
TYPES (AVANTAGES / INCONVENEIENTS) ET COUTS (INVESTISSEMENT ET FONCTIONNEMENT)
Il existe plusieurs configurations de systèmes thermodynamiques, en fonction de différents
paramètres que nous examinerons plus précisément :
L
A SOURCE EXTERIEURE dans laquelle est pompée la chaleur : l’air, l’eau ou le sol
LE TYPE DE CAPTEUR
A TECHNOLOGIE de la pompe à chaleur : détente directe, fluide intermédiaire, procédé
L
mixte
90
LE
TYPE D’EMETTEUR DE CHALEUR : ventiloconvecteur, air pulsé, radiateur à eau,
plancher chauffant basse température.
LA SOURCE DE CHALEUR :
•
L’air : Solution facile à mettre en œuvre, peu coûteuse, MAIS à déconseiller car elle
est écologiquement et économiquement décevante. En effet, la température extérieure de l’air
n’est pas assez stable et peut devenir très basse en hiver. En dessous de 3°C, le système
devient inefficace. De plus, le capteur n’est ni esthétique ni silencieux.
•
L’eau : L’eau peut être prélevée dans une nappe phréatique, un cours d’eau, un lac.
Quand une nappe est présente sous le bâtiment, il est tentant de la prélever car elle est à
température constante et relativement élevée par rapport à l’air extérieur en hiver. Cependant,
cette solution présente de nombreux inconvénients : le forage coûte très cher ce qui fait que
cette solution est plutôt réservée aux immeubles importants. De plus, l’eau pompée dans la
nappe par un forage est amenée à la pompe à chaleur à laquelle elle transmet ses calories,
puis… elle est souvent rejetée directement à l’égout, ce qui représente un véritable sacrilège !
Un autre système tend à se développer, c’est celui à doublet, où un deuxième forage permet
de réinjecter l’eau dans la nappe. Une telle pratique ne peut être acceptable que dans le cas
d’un échange de chaleur par boucle fermée.
Le sol : Comme les capteurs à eau, ceux-là sont de loin préférables aux capteurs à air car la
température de la terre en hiver reste plus élevée que celle de l’air, et plus fraîche en été. Le
COP est donc meilleur. Pour prélever les calories contenues dans la terre, il existe 2 types de
capteurs : les capteurs horizontaux sont les moins onéreux, mais nécessitent une surface de
terrain supérieure à celle du local à chauffer. Ils sont donc bien adaptés aux maisons
individuelles.
LE TYPE DE CAPTEUR
•
Capteurs horizontaux : tubes de polyéthylène ou de cuivre gainés de polyéthylène de
plusieurs centaines de mètres. Surface de capteurs : 1,5 à 2 fois la surface habitable à
chauffer. Le dimensionnement du capteur doit être réalisé de manière très rigoureuse en
fonction de la taille de la maison, du climat et de la nature du terrain. La qualité du sol influe
beaucoup sur sa capacité de régénération. Si sa teneur en glaise est importante , sa
régénération sera pratiquement impossible. D’autre part, un sol rocheux est moins favorable
au transfert d’énergie qu’un sol meuble. Dans ce cas, la solution consiste à noyer les tubes
dans un lit de sable. Boucles enterrées horizontalement à faible profondeur ( de 0,60 à 1,20
m). Eau + antigel ou fluide frigorigène.
Les capteurs horizontaux doivent respecter certains principes de pose :
Pelouse, massifs et buissons peuvent cohabiter avec le capteur horizontal enterré. Cependant,
il est exclus d’y planter arbres ou arbustes ; leurs racines risqueraient d’endommager les
capteurs.
Des distances minimales doivent aussi être respectées entre les capteurs et certains éléments
du site : 1,5 mètre pour les réseaux enterrés non hydrauliques, 3 mètres pour les fondations,
puits, fosses septiques, évacuations…
La surface au-dessus du capteur doit être perméable (pas de terrasse ou de construction) et ne
peut pas être traversée par des réseaux d’eau (risque de gel).
Le terrain ne doit pas être trop pentu, pour ne pas avoir à faire de remblai.
91
•
Capteurs verticaux ou sondes géothermiques : Lorsque la surface du terrain interdit
un capteur horizontal, les capteurs verticaux sont indiqués puisque leur emprise au sol est de
moins de 20 cm. ; par contre, ils descendent profond, ce qui nécessite un forage onéreux. La
pose nécessite l’intervention d’une entreprise de forage spécialisée (le bureau de recherches
géologiques et minières – BRGM- gère une liste de foreurs engagés dans une démarche de
qualité) ainsi que le respect de procédures administratives relatives à la protection des soussols : autorisation des autorités locales, de la DDASS, de la DIREN et de la DRIRE.
Tubes de polyéthylène en U dans un forage (jusqu'à 80 m de profondeur) et scellé dans celuici par du ciment. Eau + antigel. 2 sondes géothermiques de 50 m de profondeur pour une
maison de 120 m habitables. La durée de vie de ces capteurs est probablement au moins
égale à celle du bâtiment.
LES DIFFERENTES TECHNOLOGIES DE POMPES A CHALEUR :
Les différentes
technologies
Principe
Types de
capteurs
Chauffage
d'appoint
Eau chaude
sanitaire
Le procédé à détente
directe
Fluide frigorgène dans les
capteurs et le plancher
chauffant
Le procédé à fluides
intermédiaires
Eau + antigel dans
capteurs ; eau dans
émetteurs de chauffage
Le moyen terme ou
procédé mixte
fluide frigorigène dans
capteurs ; eau dans
émetteurs de chauffage
horizontaux
horizontaux ou verticaux
horizontaux
pas nécessaire
production possible en
période de chauffage
pas possible sur plancher
chauffant
possible
Rafraîchissement avec des ventilo-convecteurs
difficulté avec le plancher,
si souhait éventuel de
changer de mode de
Adaptabilité
production de chaleur
92
Pas nécessaire
Production possible (PAC
indépendante ou non)
Possible et bien maîtrisé
Avantages
Inconvénients
Coûts
peu de fluide
frigorigène
fluide frigorigène
confiné dans la PAC
le circuit de chauffage
peut être conservé, si
souhait éventuel de
changer de mode de
production de chaleur
installation des capteurs
simple
système simple
coût limité
grosse quantité de fluide
frigorigène
étanchéité du circuit
primordiale
utilisation de capteurs
verticaux impossible
mise en œuvre du circuit
de chauffage délicate
coût d'investissement
supérieur à la détente
directe pour les petits
logements
d'investissement :
Systèmes à capteurs
horizontaux
de 85 euros TTC par m
chauffé (option
chauffage) à 135 euros
TTC par m chauffé
(option chauffage et
rafraîchissement)
Investissement : de 70 à Systèmes à capteurs
100 euros TTC par m
verticaux
de 145 à
185 euros TTC par m
chauffé hors eau chaude
sanitaire et rafraîchissement chauffé
de
Fonctionnement : de 2,3 fonctionnement : de 2,3
à 3,5 euros TTC par m par à 3,5 euros TTC par m
chauffé et par an
an.
LES EMETTEURS DE CHALEUR :
La PAC peut être associée à 4 types d’émetteurs de chaleur : ventilo-convecteurs, air pulsé,
radiateurs basse température, plancher chauffant basse température.
Les solutions à air pulsé sont à déconseiller : elles sont physiologiquement inconfortables et
peuvent favoriser certaines maladies respiratoires. Les radiateurs basse température sont
préférables, et mieux encore le plancher chauffant basse température, summum du confort
physiologique.
INSTALLATIONS, MATERIELS
Une pompe à chaleur géothermale
93
Un ballon d'eau
+ appareils auxiliaires :
• ventilateurs pour les ventilo-convecteurs
• pompe de circulation pour le plancher chauffant ou les radiateurs et éventuellement pour
faire circuler l'eau dans les capteurs enterrés.
LES ELEMENTS A CONTROLER / L’ENTRETIEN
Les boucles doivent être distantes d'au moins 40 cm pour éviter un prélèvement de chaleur
trop important dans le sol pouvant occasionner le gel.
Pour la PAC inversée (rafraîchissante), si la PAC alimente un plancher, une régulation
appropriée doit contrôler la température qui ne doit pas descendre trop bas.
Ne pas négliger la maintenance et le Service Après Vente (faire un contrat de maintenance)
particulièrement pour le contrôle de la pression dans les circuits. Une maintenance régulière
doit être réalisée, en particulier le contrôle de lapression dans les circuits est indispensable
pour détecter des fuites de fluide frigorogène, néfastes pour l’environnement.
En fin de vie de l'installation, le fluide doit être récupéré par un spécialiste puis recyclé ou
détruit. Au cours de cette opération, 20% du fluide s’échappe néanmoins.
LES
AUTRES
UTILISATIONS
RAFRAICHISSEMENT.
:
PRODUCTION
D’EAU
CHAUDE
SANITAIRE
ET
PRODUCTION D’EAU CHAUDE SANITAIRE :
•
Les modèles à détente directe permettent de produire de l’eau chaude sanitaire.
Attention : cette fonction n’est assurée que pendant la période de chauffage de la maison. En
dehors de cette période, c’est une résistance électrique qui prend le relais.
•
Les modèles à fluide intermédiaire ne permettent pas de production d’eau chaude
sanitaire. Par contre, il est possible de leur adjoindre une petite PAC qui peut fonctionner
toute l’année.
Qu’il s’agisse du chauffe-eau thermodynamique ou du système à détente directe, le ballon
d’eau chaude est équipé d’une résistance électrique pour porter l’eau à une température
supérieure à 60°C au moins une fois par jour afin de supprimer tout risque de légionelles.
RAFRAICHISSEMENT :
Les pompes à chaleur réversibles permettent de rafraîchir la maison en été sans bruit et de
façon nettement plus économe qu’avec une climatisation classique. Mais attention, elles
consomment quand même de l’électricité !
Il est également possible de faire du rafraîchissement en s’affranchissant de la PAC tout en
utilisant le circuit du système. C’est une technique quasi inconnue en France mais développée
dans les pays scandinaves : le free-cooling. La température du sous-sol étant suffisamment
fraîche, i lsuffit d’optimiser la régulation et de lui donner pour consigne de faire circuler
directement le fluide provenant du sol au débit nécessaire. C’est de l’échange direct sans
passer par la PAC.
AIDES FINANCIERES : QUI, COMBIEN, CONDITIONS, DEMARCHES
94
Structure /
aide
Agence Nationale
d'Amélioration de
l'Habitat (ANAH)
EDF / aide ou crédit à
taux préférentiel
Incitations fiscales
Matériels éligibles
doivent bénéficier du
label Promotelec. +
autres conditions à voir.
Pour l'achat d'une PAC
Crédit d'impôt pour l'achat
d'une PAC dans votre
résidence principale s'il
s'agit d'une maison
individuelle. Dans un
logement acheté neuf, la
PAC doit être intégrée par le
vendeur ou le constructeur.
Dans un logement en
construction ou ancien, elle
doit être fournie par
l'entreprise chargée de
l'installation.
Pour
Logement de plus de 15 ans.
Résidence principale du
Conditions
propriétaire ou du locataire.
Si vous êtes propriétaire
occupant : montant variable
selon vos ressources et la
région où vous habitez
Si vous êtes propriétaire
bailleur : subvention de
20% du montant des travaux
au-dessous d'un plafond.
Primes en complément : 900
euros pour l'installation
(fourniture et main
d'oeuvre)
1800 euros
pour l'installation d'une
Montant
PAC à capteurs enterrés.
Dossier de demande de
subvention à déposer à la
délégation ANAH du
département où sont situés
Démarches les travaux.
•
www.anah.fr
•
[email protected]
•
ANAH Drôme :
4, place Laennec
26 000 Valence
04 75 79 75 46
•
ANAH Isère :
17, boulevard Joseph
Vallier BP 45
38 040 Grenoble cedex 9
Coordonnées 04 76 70 76 70
15% des dépenses en
équipement (hors plancher
chauffant ou radiateur et
subventions déduites, frais
d'installations exclus).
Montant plafonné.
Contactez votre agence
EDF.
95
Joindre la facture à votre
déclaration d'impôt.
Ces aides financières sont cumulables, pour les maisons de plus de 2 ans, avec une TVA
réduite à 5,5%.
FOURNISSEURS ET INSTALLATEURS
Il est important de s’adresser à un professionnel compétent, compte tenu de l’impact potentiel
sur l’environnement des fluides utilisés et de la nécessité de dimensionner avec le plus grand
soin l’installation.
Le professionnel doit être capable d’assurer l’étude préalable d’installation et le service aprèsvente spécifiques.
C’est pourquoi l’ADEME, en partenariat avec l’AFPAC (Association Française pour les
Pompes à Chaleur) prépare une charte qualité destinée aux installateurs.
ENTREPRISE
DEPARTEMENT
ADRESSE
SOFATH
Drôme
50,
rue
Pierre 04 75 57 30 30
Seghers
26 800 Portes Lès
Valence
ENALSA SA
Drôme
La Paillasse
26 800 Etoile
Rhône
AVENIR ENERGIE
TELEPHONE
ET SITE INTERNET
04 75 60 77 20
sur
Drôme
13, rue Emmanuel 04 75 82 28 90
Chabrier
26 000 Valence
FRANCE
GEOTHERMIE
Isère
8, rue Paul Héroult
04 76 45 96 40
38 190
Villard
Bonnot
CIAT
Ain
BP 14
01 350 Culoz
CARRIER SA
Rhône
100,
route
de 04 26 68 26 26
Genève
69 141 Rillieux La
Pape
WAVIN SA
Allier
La Feuillouse
04 70 48 48 48
03 150 Varennes sur
Allier
ZI – BP 59
03 87 29 17 00
57 380 Faulquemont www.viessmann.fr
www.ecolternative.com
VIESSMANN SA
ECOALTERNATIVE
PAC ET CAPTEURS
Moselle
SOLAIRES
96
04 79 42 42 42
GAGES DE QUALITE
Le procédé doit être certifié par Eurovent. On peut aussi demander un avis technique du
CSTB.
POUR ALLER PLUS LOIN
•
AFPAC : ASSOCIATION FRANÇAISE POUR LES POMPES A CHALEUR
91, rue du Faubourg Saint-Honoré
75 008 Paris
Tel : 01 44 71 36 04
www.afpac.fr
97
Le puits canadien (ou puits provençal)
http://www.ideesmaison.com/construc/conf/pcanad.htm
Un système méconnu qui peut réduire la température de 5 à 8°C dans votre maison les jours
de canicule pour une consommation électrique dérisoire.
Il diminue également la consommation de chauffage l'hiver ...
A condition de le réaliser lors du branchement de la maison ou d'autres travaux de
terrassement (extension de la maison, construction d'une piscine ...), sa réalisation ne
demande qu'un investissement initial de 300 Euros !
Le principe
Le principe est d'utiliser de manière passive l'énergie géothermique.
Schéma de
fonctionnement en
été d'un puits
canadien.
Le puits canadien consiste à faire passer, avant qu'il ne pénètre dans la maison, une partie de
l'air neuf de renouvellement par des tuyaux enterrés dans le sol, à une profondeur de l'ordre de
1 à 2 mètres.
En hiver, le sol à cette profondeur est plus chaud que la température extérieure : l'air froid est
donc préchauffé lors de son passage dans les tuyaux.
Avec ce système, l'air aspiré par la VMC ne sera pas prélevé directement de l'extérieur (via
les bouches d'aération des fenêtres), d'où une économie de chauffage.
En été, le sol est à l'inverse plus froid que la température extérieure : ce "puits" astucieux va
donc utiliser la fraîcheur relative du sol pour tempérer l'air entrant dans le logement.
Texte et illustrations adaptés de l'ouvrage "la maison des [néga]watts", éditions Terre Vivante,
avec l'aimable autorisation de leurs auteurs.
Nos conseils
si possible, prévoyez ce système dès la conception de votre maison (tranchées dans le sol,
gaine d'arrivée dans le logement) : il n'en sera que plus facile à installer.
obstruez les bouches d'aération situées au niveau des fenêtres pour que l'air prélevé par la
VMC provienne du puits canadien et non directement de l'extérieur.
comme indiqué sur le schéma, installer dans la gaine un petit ventilateur d'aération d'un débit
d'environ 200 m3/h, que vous mettrez en marche les jours de canicule.
mettez un siphon pour traiter les condensats (voir shéma dans l'article de ekopedia.org)
Réalisation
Tuyau
98
Les meilleures performances sont obtenues avec un tuyau de grand diamètre (160mm) et
enterré à 1,50 à 2m de profondeur et sur une longueur de 25 à 30m.
Il vaut mieux utiliser un tube PVC rigide car l'épaisseur mince du tube conduit à un meilleur
échange thermique, mais le PVC risque de se casser à terme sous la pression de la terre.
Pour un coût inférieur et une facilité de pose accrue, on peut
également utiliser de la gaine annelée "électrique".
En Ø160, la souplesse de la gaine annelée reste toute
relative !
Elles sont disponibles dans les magasins de matériaux pour
le BTP pour un coût d'environ 3,20 Euros le mètre (prix
2002).
L'échange thermique sera légèrement moins bon du fait de
la peau intérieure de ce type de gaine, mais sa solidité dans
le temps est à toute épreuve.
Si vous devez manchonner 2 gaines annelées dans la partie
enterrée, soignez l'étanchéité. Sinon une infiltration d'eau en
partie basse pourrait boucher le système !
Si vous profitez d'autres travaux de terrassement dans le
jardin, le surcoût pour creuser une tranchée de 1,50m sur
30m sera de l'ordre de 150 euros.
La réalisation est plus complexe dans le cas d'une
maison existante : ici passage de la gaine dans un
vide sanitaire pour se brancher sur l'entrée d'air
prévue avec la cheminée du salon.
99
Départ
La prise d'air pourra être mise à l'abri des intempéries par un
boisseau recouvert d'une brique telles celles qui recouvrent les
poteaux de portail.
Des encoches seront pratiquées dans la partie supérieure du
boisseau pour laisser passer le flux d'air.
Un grillage évitera aux feuilles mortes et rongeurs de pénétrer dans
le tuyau.
Arrivée
Elle pourra être faite sur une prise d'air existante de la maison : ici
la prise d'air initialement faite dans le vide sanitaire pour une
cheminée (âtre).
Sur cette illustration, il reste à isoler le tuyau afin que le flux d'air
ne se réchauffe pas sur la longueur de la gaine non enterrée.
Ventilation
Pour des performances optimales,
choisissez un ventilateur assurant un
débit de 200 m3/heure (le ventilateur
illustré n'assure qu'un débit de 90
m3/heure).
Ci-contre à droite, le ventilateur vu de
l'intérieur de la maison avant la pose
d'une grille d'aération.
Performances
Les performances constatées ont été meilleures que celles indiquées sur le schéma en faut de
page :
Fin juin 2002 : température extérieure 31,5° à l'ombre, flux d'air pénétrant puits canadien
19,5°.
Début décembre 2002 : température extérieure 3°, flux d'air puits canadien 14,5 °.
Ce système agit donc comme un véritable rafraichisseur d'air, certes moins efficace d'une
véritable climatisation, mais qui offre un coût d'installation et d'utilisation modique.
Il permet également de mettre votre maison hors gel si vous vous absentez pendant l'hiver.
Liens
Une excellente page sur la technique du puits canadien se trouve sur l'encyclopédie
collaborative ekopedia.orgs (dans la rubrique "Se Loger", "Construire son habitat"). Le mode
de traitement des eaux de condensation est très bien expliqué.
100
Le site personnel herzog.nom.fr vous donnera d'autres informations sur ce système avec des
conseils de dimensionnement.
Pour aller plus loin sur l'analyse d'un puits canadien (earth heat exchangers ou EHX) , vous
pouvez télécharger le logiciel de dimensionnement de l'université de Siegen, version
d'évaluation fonctionnelle mais limitée à 10 jours. Cliquez sur "products", puis sur GAEA (en
anglais et allemand).
101
L’EAU : RE D
U IIR
RE
DU
E
SA
CONSOMMATION
ET/OU
CONSOMMER
SON E A
U D
E
AU
DE
PLUIE
102
En moyenne, une famille en France consomme 150 m d’eau par an, soit environ 150 000
litres par an. Or, le coût de l’eau va inévitablement augmenter à l’avenir. D’où le besoin de
mieux contrôler sa gestion dans l’habitat, chose tout à fait possible aussi bien pour la collecte
que pour la consommation de tous les jours, ne serait-ce que pour faire des économies sur la
facture.
Economiser l’eau : pourquoi ?
Enjeu écologique : la ressource "eau" n'est pas inépuisable en quantité. Après avoir tari les
nappes superficielles, on puise aujourd'hui dans des nappes très profondes constituées après
des millions d'années. La ressource "eau" se dégrade aussi en qualité nécessitant de plus en
plus de traitements du fait d'une ressource de plus en plus polluée par l'agriculture, l'élevage et
l'industrie et nos propres eaux usées qui, assainies (?), vont alimenter la ressource de demain.
Il n'y a pas de Sommet sur le devenir de la planète qui ne donne la priorité à l'eau.
Enjeu économique : économiser l'eau permettrait de réduire le budget de l'Etat et des
collectivités locales (vos impôts) par le gel des investissements destinés à renforcer le réseau
et l'assainissement, le statu-quo nucléaire et son abandon partiel et progressif en fin de vie des
centrales au profit de nouvelles énergies écologiques (solaire, éolien...). Economiser l'eau
réduirait les impôts locaux grevés par des impayés de charge en hausse constante. Economiser
l'eau permettrait à chaque foyer de disposer d'un pouvoir d'achat supplémentaire.
Enjeu social : l'augmentation des charges locatives amène à une véritable fracture sociale.
Avec des charges supérieures aux loyers, des milliers de familles ne peuvent plus payer les
charges d’eau et d’énergie. La dette globale des impayés est transférée par les gestionnaires
sociaux aux Conseils Généraux et apurée via vos impôts locaux.
103
ECONOMISER L’EAU :
COMMENT ?
Une bonne partie de l'eau « consommée » dans nos activités courantes est tout simplement
gaspillée. Nous laissons le robinet ouvert pendant que nous nous brossons les dents, ou nous
faisons fonctionner le lave-vaisselle et la lessiveuse sans les charger complètement. En fait,
partout où nous utilisons de l'eau, il y a place pour l'amélioration.
Avant d’opter pour des systèmes économiseurs d’eau, nous pouvons, en tant qu’utilisateurs,
déjà commencer par modifier notre comportement. Le secret, c'est de suivre la règle des « 3
R » en matière de conservation de l'eau : réduire, réparer, rénover. Voici quelques exemples
d'économies d'eau à l'intérieur comme à l'extérieur :
Evaluer la consommation d'eau au sein du logement (avec l’aide de compteurs par exemple)
ou de l’établissement, chercher les moyens de la réduire, relever les pratiques à améliorer ;
Utiliser seulement l'eau nécessaire, ne pas la laisser couler inutilement ;
Ne pas laisser les robinets dégoutter, toujours bien les fermer après s'en être servis ;
S'assurer que les toilettes, les tuyaux et les robinets ne fuient pas, les réparer immédiatement
(une fuite d'une goutte d'eau par seconde gaspille 10 000 litres d'eau par année) ;
Une toilette qui fuit peut entraîner la consommation inutile de 200 000 litres d’eau par année.
Vérifiez la vôtre aujourd’hui. Laissez tomber deux ou trois gouttes de colorant alimentaire
dans le réservoir des toilettes et attendez quelques minutes. Si la couleur apparaît dans la
cuvette, votre toilette fuit ;
Évitez de vous servir de la toilette comme d'une poubelle et d'actionner inutilement la chasse
d'eau ;
Une douche rapide consomme moins d'eau chaude (et d'énergie) qu'une baignoire bien
remplie ;
Gardez une bouteille d'eau au réfrigérateur, ce qui vous évitera de laisser couler le robinet
jusqu'à ce que l'eau soit froide lorsque vous voulez vous désaltérer (rincez la bouteille tous les
deux ou trois jours) ;
Plus de la moitié de l'eau servant à arroser les pelouses et les jardins est perdue par
évaporation ou par le ruissellement dû à un arrosage excessif. Déterminez la quantité d'eau
dont votre pelouse a réellement besoin. En général, la plupart des pelouses et des jardins ont
besoin de 2 à 3 cm (1 pouce) d'eau par semaine ;
Pour réduire les pertes dues à l'évaporation, procédez à l'arrosage tôt en matinée (après que la
rosée a séché) ;
Ne tondez pas la pelouse trop court, gardez-la à une hauteur de cinq à huit centimètres (deux à
trois pouces), l’herbe haute retient mieux l’humidité ;
En arrosant hors des périodes de pointe, vous aidez le service d'eau à gérer la charge du réseau
et vous contribuez à faire en sorte qu'il y ait suffisamment d'eau dans les réservoirs et assez de
pression pour qu'on puisse combattre les éventuels incendies ;
Quand vous lavez votre voiture, remplissez un seau d'eau et employez une éponge. Vous
pouvez ainsi économiser quelques 300 litres d'eau ;
Pour économiser l'eau et l'électricité, prenez l'habitude de diminuer le débit du robinet d'eau
chaude plutôt que d'augmenter celui du robinet d'eau froide ;
Ne déversez pas de solvants, de produits nettoyants ou chimiques dans les tuyaux ;
104
N’utilisez jamais de pesticides ou d’herbicides près des puits, des ruisseaux, des étangs ou des
marais à moins que l’étiquette ne précise que vous pouvez le faire en toute sécurité ;
Ne jetez jamais d’ordures dans les toilettes. Les mégots, les couches en papier, la soie
dentaire, les applicateurs de tampon en plastique, les condoms et autres objets du genre
peuvent susciter des difficultés à la station d’épuration ou engorger votre fosse septique ;
Lors de l’achat d’un lave-linge ou d’un lave-vaisselle, être attentif aux caractéristiques
mentionnées sur l’étiquette « énergie » : la consommation d’eau est précisée selon les
différents programmes de lavage.
Si nous adoptons les comportements précédemment listés, nous pouvons passer à l’étape
supérieure : installer des dispositifs économiseurs d’eau, ou mieux encore, consommer son
eau de pluie (et dans ce cas, il est indispensable d’investir d’abord dans des dispositifs
économiseurs d’eau). Ce tout simplement en équipant dès aujourd'hui nos robinets, nos
douches et nos WC de matériels dits "économes", présentés ci-après. Pour récupérer l’eau de
pluie et la consommer, plusieurs matériels ou systèmes existent, eux aussi présentés ci-après.
Ces matériels existent depuis près de 20 ans et sont largement utilisés dans des pays à forte
conscience écologique (Europe du Nord), ainsi que par des gestionnaires avisés.
Le tableau de calcul d'économie ci-après nous démontre l'importance des économies
réalisables. Il est facile pour chacun de calculer son potentiel d'économie en remplaçant le
prix moyen par son prix réel au m et des durées d'utilisation correspondant à ses propres
usages (notre moyenne de 5 minutes par douche étant loin de la réalité). Avec 4 points d'eau
équipés (robinets d'évier et de lavabo, douche et WC), le total des économies sera de près de
28 m et 540 kWh, soit l'équivalent de 100 par personne et par an.
105
CALCUL D' ECONOMIE
TOTAL NEGAWATTS
EAU + Energie par personne et par an
avec 1 douchette éco, 2 aérateurs éco évier et lavabo, 1 éco-plaquettes
DOUCHE
EVIER
LAVABO
WC
Utilisation par personne et par jour
5 mn
2 mn
2 mn
4 fois
Débit Standard
20 L/mn
10 L/mn
10 L/mn
9L
Consommation journalière
100 L
20 L
20 L
36 l
176 L***
Consommation par an (330j)
33 m3
6,6 m3
6,6 m3
12 m3
58 m3
Consommation d'énergie*
990 kwh
0
198 kwh
0 Kwh
1188 Kwh
Coût eau à 2,90 /m3 TTC**
95,70 19,05 19,05 34,75 168,20 Coût énergie à 0,04 le kw/h
39,60 0
7,92 0
47,52 Coût total EAU + ENERGIE
135,30 19,05 26,97 34,75 215,72 Performance Economiseur
50%
40%
40%
40%
Economie en EAU par pers / an
16,5 m3
2,6 m3
2,6 m3
4,8 m3
28,5 m3
Economie en Energie par pers / an
445 kwh
0 kwh
99 kwh
0 kwh
544 kwh
Economie en Euros par pers / an
67,65 7,62 10,78 13,87 99,92 * Environ 30 kwh sont nécessaires pour chauffer 1 m3 d'eau à 38°
** Prix moyen de l'eau en France
*** Consommation moyenne en France par personne et par an 150 l à 250 l
Sources : Aqua-Techniques
106
TOTAL
« Economiser » l’eau, c’est possible
L'économie de l'eau : un des enjeux majeurs pour les années à venir
Comme toute ressource, l'eau est inégalement répartie et épuisable. Sur
notre continent, la qualité des eaux superficielles et des nappes phréatiques
est de plus en plus dégradée et il faut puiser de plus en plus profondément
pour obtenir une eau moins polluée.
Avec des consommations qui augmentent, et sachant que toute l'eau
distribuée est de qualité potable, il en coûte de plus en plus à la collectivité
pour capter, traiter, amener, distribuer l'eau et retraiter les eaux usées sans
compter que de nouvelles normes plus protectrices et des pollutions
aggravées vont renchérir ces coûts. De gratuite où forfaitaire il y a encore quelques années, c'est
un prix moyen de 3 /m qu'il faut débourser avec des pointes à 6 . Au prix de l'eau, il faut
ajouter une moyenne de 6 /m uniquement pour l'eau chaude sanitaire en fonction de l'énergie
utilisée, avec en ordre croissant du moins cher : énergie solaire, gaz naturel, fioul, électricité
heures creuses jusqu'au plus cher : butane/propane, électricité heures pleines. En habitat, le total :
eau froide + énergie pour chauffer l'eau représente la majeure partie des charges.
D'un coût modique, moins de 60 par logement, l'installation simple et rapide de dispositifs
économiseurs d’eau apporte une solution économique, écologique et sociale d'une ampleur
insoupçonnée (100 d'économie de charges annuelles par personne, soit 500 pour une famille
de 5 personnes).
Technique
Dispositifs / systèmes économiseurs d’eau.
La conservation de l'eau ne signifie pas toujours qu'il faut s'en passer. Puisque nous gaspillons
souvent beaucoup d'eau, nous pouvons facilement réduire cette consommation sans changer
notre niveau de vie. Nous pouvons tous contribuer à améliorer notre environnement, simplement
en modifiant nos habitudes de consommation d'eau et en installant des dispositifs économiseurs
d'eau.
Utilisations
Les dispositifs économiseurs d'eau peuvent s’installer :
dans les toilettes : stop-eau WC, éco-plaquettes, toilettes à faible débit ;
sur les pommes de douche : réducteurs de débits, stop-douche, pommes de douche économiques
(douchettes), flexibles de douche ;
et sur les robinets : aérateurs économiques, douchettes d’évier économique.
L’ensemble de ces systèmes sera présenté en détail plus bas.
Principe
107
Le rattrapage consiste à adapter ou à remplacer un accessoire ou un appareil consommant de
l'eau au moyen d'un des nombreux dispositifs à faible consommation d'eau qu'on trouve
aujourd'hui sur le marché. Bien que plus onéreuses, ces solutions permettent d'économiser un
maximum d'eau et d'argent.
Tout premier projet de rattrapage doit viser les toilettes. Il est possible d’adapter les toilettes
existantes de diverses façons, en installant certains dispositifs économiseurs d'eau dans le
réservoir arrière. Si les toilettes datent de plus de 15 ans – c'est-à-dire qu'elles consomment
probablement 18 litres d'eau ou plus par cycle –, elles peuvent être remplacées par des toilettes à
ultra bas volume (UBV), dont on trouve de plus en plus de modèles et qu'on peut commander
dans la majorité des magasins d'articles de plomberie. Les toilettes UBV emploient seulement
6 litres ou moins par cycle.
Après les toilettes, ce sont la douche et le bain qui consomment le plus d'eau dans une maison.
Le débit des pommes de douche classiques peut atteindre de 15 à 20 litres à la minute. Aussi, les
robinets classiques ont un débit moyen de 13,5 litres d'eau à la minute. Comme pour les toilettes,
des systèmes économiseurs d’eau peuvent s’avérer efficaces pour réduire notre consommation
d’eau. Nous pouvons facilement nous contenter d'un débit d'environ 6 litres à la minute dans la
salle de bains, et de 6 à 9 litres à la minute dans la cuisine.
Ces dispositifs économiseurs d’eau ont plusieurs avantages :
cela permet d'économiser de l'argent sur l'énergie, l'eau et le traitement des eaux usées ;
le remplacement des toilettes, consommant 18 litres par cycle, par un modèle UBV, qui en
emploie 6 litres, représente une économie d’eau de 70% ;
non seulement les toilettes UBV consomment moins d’eau, mais elles produisent aussi moins
d’eaux usées.
Les différents appareils / systèmes
Economiseurs d’eau pour WC
9 litres d'eau (en moyenne) sont évacués à chaque chasse. C'est 30 à 40 % de trop ! AQUATECHNIQUES propose deux systèmes pour économiser l'eau des WC selon des principes
différents. Le premier, le STOP-EAU WC, joue sur le temps de fermeture de la chasse, il est
dépendant de l'utilisateur et en ce sens son usage est plus réservé à l' habitat privé. Le second, dit
ECO-PLAQUETTES, piège les 4 derniers litres sans modifier la hauteur d'eau totale qui crée la
pression et l'efficacité, il est indépendant de l'usage et de l'usager et donc idéal en habitat
collectif.
Stop eau WC
L'utilisation du stop-eau WC permet de réduire la consommation d'eau des WC jusqu'à 50%
puisque la quantité d'eau libérée par la chasse dépendra de la durée de pression exercée sur le
bouton ou la tirette de fonctionnement de la chasse d'eau.
108
Le stop-eau est facile à installer, il s'adapte à tous types de réservoir, suspendu à l'intérieur ou
clipsé à l'extérieur du tuyau de trop-plein. En métal inoxydable, le stop-eau est inusable. Le stop
Eau est fait pour la plupart des réservoirs de WC.
Livré avec 3 poids pour deux possibilités de montage :
Fabricant / distributeur : Aqua-Techniques, à Moissac (82).
Produit : réf 1738 - Stop-Eau WC universel inox.
Prix : 14,90 TTC.
Eco-plaquettes pour WC
Avec les Eco-plaquettes
Dans une chasse d'eau, les 5 à 6 litres d'eau qui se
situent dans la partie haute du réservoir sont ceux qui
procurent la pression nécessaire à une bonne
évacuation.
La pose des Eco-Plaquettes permet d'économiser les 3
à 4 derniers litres (30 à 40% du réservoir)
normalement évacués et qui arrivent du bas de la
cuvette sans pression et donc sans efficacité.
SANS :
AVEC :
10 litres perdus
4 litres économisés
Le principe
Il est composé de deux plaquettes en polymère que l'on dispose à l'intérieur du réservoir de WC
pour créer deux retenues d'eau de chaque côté de la colonne d'évacuation. Il économise sur la
partie basse du réservoir pour permettre une optimisation de la pression d'évacuation et une
économie efficace de 3 à 4 litres d'eau à chaque chasse.
mise en place
des Eco-Plaquettes
Fabr
(82).
Produit : réf 1735 - Eco-plaquettes pour réservoir de WC.
Prix : 29,30 TTC.
Les toilettes à faible débit (UBV)
109
qua-Te
Installation correcte
des Eco-Plaquettes
Les toilettes à faible débit possèdent un réservoir plus petit et
une cuvette conçue spécialement pour fournir la même
pression d'évacuation, mais avec une quantité d'eau beau
coup moindre. Le consommateur qui désire vraiment
économiser le plus d'eau possible devrait choisir un modèle
qui requiert 6 litres par utilisation. Si vous construisez ou
rénovez une maison, demandez une toilette à très faible
chasse consommant 6 litres d'eau par utilisation.
Fabricant / distributeur : non connu.
Produit : non connu.
Prix : non connu.
N.B. La brique au fond des toilettes : bonne idée, mauvaise solution ! Risque de chasse
insuffisante, réduction du volume de moins de 1,4 l et surtout risque d'effritement de la brique
dont des grains vont se coincer au niveau du joint d'évacuation et créer des mini fuites
permanentes...
Economiseurs d’eau pour douches
Pommes de douche économiques (douchettes)
L'eau chaude consomme plus d'énergie que l'ensemble des appareils électroménagers, éclairage
inclus. Une douche quotidienne de 4 minutes utilise 100 litres d'eau, cela correspond à une
consommation annuelle de 26 m d'eau et de 990 kW par personne.
La douchette économique permet de réduire sa consommation de
moitié et fonctionne selon une technique brevetée de CompressionInjection-Eclatement. Dans la tête de la douchette, l'eau est
successivement comprimée, puis injectée à travers une buse conique
calibrée à 9 litres minutes avant de finir éclatée en milliers de fines
gouttelettes sur une grille spéciale à 3 ou 12 trous (deux grilles
fournies pour deux conforts différents). Sous l'effet de la
compression, la douche trouve une agréable tonicité, tandis que
chaque goutte éclatée en 30 fines gouttelettes contribue à en
augmenter le pouvoir mouillant, confort et bien-être (l'éclatement des
gouttes libère les ions négatifs), pour une consommation réduite à 9
litres contre 20 litres minute pour une douchette standard.
Contrairement aux pommes de douche traditionnelles dont la grille très fine retient l'eau et
s'entartre, la grille d'éclatement de la douchette économique est en ABS à larges trous permettant
à toute l'eau de s'évacuer dès l'arrêt de la douche. Comme pour les aérateurs, c'est l'absence d'eau
stagnante qui supprime les risques de développement bactérien (légionelles) et d'entartrage.
En ABS incassable, garantie 3 ans, la douchette économique s'adapte à tous les flexibles, elle
existe en blanc ou en chromé.
Autre avantage, en cas de cumulus électrique, avec la douchette économique, finies les douches
froides pour les derniers.
110
Produit :
réf 2010 - Douchette éco «AQUA-TECHNIQUES», ABS Blanche.
Raccord standard Ø15 livré avec 4 grilles de diffusion pour débits de
13 à 6 l/min.
réf 2015 - Douchette éco «AQUA-TECHNIQUES», ABS Chromée.
Raccord standard Ø15.
Prix : réf 2010 – 22,60 TTC
réf 2015 – 27,20 TTC
REDUCTEUR DE DEBIT POUR LA DOUCHE
Certaines personnes tiennent à conserver leur pomme de douche. Dans ce cas, il est possible
d'insérer un réducteur de débit au départ du flexible. Par effet venturi et injection d'air, le débit
sera réduit de moitié. Cette réduction de débit peut toutefois s'accompagner d'une réduction de
confort du fait de son installation sur une douche construite pour fonctionner à 20 l/min. C'est un
compromis entre douche traditionnelle et la pomme de douche économique.
Fabricant / distributeur : Aqua-Techniques, à Moissac
(82).
Produit :
réf 1410 - Réducteur de débit douche avec système antitorsion.
réf 1411 - Réducteur de débit douche.
Prix : réf 1410 – 15 TTC
réf 1411 – 12 TTC
Stop-douche
Tout inox. Se fixe au départ du flexible. Le stop-douche permet
d'interrompre la douche, sans modifier les réglages de température... idéal
pour les unités à deux robinets sans mitigeur. En position fermée, le stopdouche laisse couler un mince filet d'eau afin d'éviter que l'eau chaude ne
remonte dans l'eau froide, obligation réglementaire en plomberie. Le stopdouche peut être installé avec la douchette économique"AQUATECHNIQUES".
Ne pas confondre le stop douche avec les douchettes équipées d'un
interrupteur dans le manche. Ces douchettes, qui ne sont économes
que fermées (plus de 20l/min ouvertes), sont fragiles (interrupteur peu
fiable et mal placé avec risque d'éclatement du flexible maintenu en
pression et dégât des eaux) et surtout non conformes au règlement
officiel de plomberie DTU 600-1.
Un stop-douche, qui ferme la douche en totalité, va créer
interconnexion des réseaux Eau Froide et Eau Chaude (n'oubliez pas
que les robinets sont ouverts), avec risque de contamination de l'eau froide par les bactéries
susceptibles de se trouver dans l'eau chaude (plusieurs cas de légionnella en France récemment).
111
L'interconnexion des réseaux est formellement interdit et la responsabilité de l'utilisateur en cas
de propagation épidémiologique pourrait être engagée.
Produit : réf 1910 - Stop-douche laiton chromé.
Prix : 14,90 TTC.
FLEXIBLES DE DOUCHE
Tous nos flexibles de douche sont renforcés et parfaitement adaptés aux exigences des douches
économiseurs d'eau. En plastique armé, les flexibles résistent à une pression
de 10 bars à 40°. Ils sont très flexibles, ne se plient pas et ne se fêlent pas.
La surface lisse du plastique est facile à nettoyer, ce qui est important pour
l'hygiène. Nos flexibles sont garantis 3 ans et sont testés par le service de
sécurité DVGW. Les flexibles avec systèmes anti-torsion offrent un confort
supplémentaire, le flexible ne s'entortille plus mais tourne au gré des
mouvements, facilitant l'usage et réduisant l'usure.
Produits / prix :
réf 1580 - flexible blanc 150 cm garantie 3 ans / 19,50 TTC.
réf 1590 - flexible blanc 150 cm anti-torsion garantie 3 ans / 22,60 TTC.
réf 1586 - flexible chromé 150 cm garantie 3 ans / 21,10 TTC.
réf 1596 - flexible chromé 150 cm anti-torsion gar. 3 ans / 24,10 TTC.
réf 1597 - flexible noir/chromé 175 cm anti-torsion gar. 3 ans / 27,10 TTC.
réf 1598 - flexible noir/chromé 200 cm anti-torsion gar. 3 ans / 30,20 TTC.
Economiseurs d’eau pour robinets
Les aérateurs économiques «AQUA-TECHNIQUES».
Appelés aussi, mousseurs ou brises-jets, nos aérateurs
s'adaptent à tous les robinets en remplacement des
aérateurs d'origine. Ils mélangent sous pression air et eau,
l'eau est plus crémeuse et le débit réduit (de 16 à 8 litres
minute) permet d'économiser 50 % d'eau et d'énergie (eau
chaude). Tout inox, nos économiseurs sont également,
auto-nettoyants (par effet venturi), anti-tartre et peu
propices au développement bactérien (légionnelle). La
grille de l'aérateur éco convexe et à large mailles permet à
l'eau de s'évacuer par gravité jusqu'à la dernière goutte,
l'absence de stagnation supprime les risques de
développement bactérien et d'entartrage.
Fabricant / distributeur : Aqua-Techniques, à Moissac
(82).
112
Produits : réf 2610 - Aérateur éco
Prix : 10,60 TTC.
Livré avec bague d'adaptation permettant le montage quel que soit le filetage de votre robinet.
Douchettes d’évier économiques
En tirant la pomme, le jet peut être modifié d'un jet mousseux en un jet plein et fort.
La rotule métallique permet d'orienter le jet d'eau dans l'évier. La pomme est
équipée d'un restricteur de débit qui permet d'économiser jusqu'à 40%d'eau et
d'énergie.
La douchette d'évier est livrée avec bague d'adaptation permettant le montage quel
que soit le filetage de votre robinet.
Produits :
réf 1810 : Douchette d'évier éco chromée
réf 1811 : Douchette d'évier éco blanche
Prix : réf 1810 et réf 1811 – 12,10 TTC.
N.B. : Tous les tarifs mentionnés sont des tarifs 2003.
113
Traiter contre le tartre
Pourquoi ?
En résumé : le calcaire s'exprime en dureté désignée par le TH sur l'analyse d'eau . Si le TH est
inférieur à 15°, l'eau est douce et à tendance naturelle corrosive. Dans ce cas il ne faut surtout
rien faire qui réduirait le TH (ce qui n'arrête pas les marchands d'adoucisseurs). De 15 à 25° TH,
l'eau est réputée peu dure et ne nécessite toujours aucun traitement. La loi déconseille même d'
abaisser le TH en dessous de 15° pour l'eau de consommation car un peu de tartre protège les
canalisations et évite le risque de corrosion qui dissout les métaux lourds nocifs à absorber. De
25 à 50° TH, l'eau est dite dure et très dure au-delà de 50° ; et un traitement anti-tartre doit être
envisagé. Le tartre est responsable de surcoûts (énergie, produits lessiviels, détartrants) et de
dégradations importantes au niveau des cumulus, chaudières et robinetteries.
Technique
Dispositifs pour traiter contre le tartre.
Principe
La méthode physique
Il existe deux procédés anti-tartre reconnus et utilisés depuis longtemps dans l'industrie les
systèmes magnétiques et les systèmes électroniques. Nous vous proposons l'un et l'autre sachant
que votre choix dépendra plus de conditions d'installation liées à votre logement (encombrement,
montage, branchement électrique, travaux de plomberie...) que des conditions d'efficacité qui
sont garanties aussi bien pour l'un que pour l'autre.
Dispositif anti-tartre Hydron-Cyklon : il nécessite de couper les tuyaux, d’un peu de place pour
le montage et l'intervention d'un plombier. Il est complété d'un filtre à boues à 20 microns et sans
doute davantage adapté à la maison individuelle.100% magnétique. Hydron-Cyklon a une durée
de vie illimité (perte d'efficacité des aimants nulle dans le temps) ;
Dispositif anti-tartre Scale-Watcher : il s'installe facilement sans plomberie, il ne prend pas de
place et il déménage avec les occupants. Avec une consommation infime de 2 Watts, le ScaleWatcher est un appareil électrique exposé aux mêmes risques que n'importe quel appareil
ménager.
Avantages de ces dispositifs anti-tartre :
Préventif : anti-incrustation du calcaire quelle que soit sa forme (aragonite, calcite), permet de
maintenir les échanges thermiques ou frigorifiques à leur meilleurs niveau ;
Curatif : désincrustation du calcaire, permet de retrouver les échanges thermiques tels qu’à
l’origine et d’avoir la même dynamique de l’eau dans les installations (pression, débit, volume,
vitesse...) ;
114
Anticorrosif : suppression de la corrosion par piqûre, stabilisation des oxydes puis passivation
interne de la canalisation, stoppe le développement bactérien lié à la corrosion, inhibe le
développement des algues.
Conditionneur anti-tartre Hydron-Cyklon
Le conditionneur d'eau MHD "HYDRON-CYKLON" se distingue de tous les autres procédés
anciens ou récents, par un certain nombre de caractéristiques spécifiques :
absence de toute consommation de produits chimiques ;
absence totale de consommation d'énergie ;
absence de maintenance puisque l'appareil ne comporte ni pièces d'usure ni parties mobiles ;
absence de modification chimique et de la potabilité de l'eau ;
absence de modification bactériologique de l'eau ;
efficacité à débits variables ;
insensibilité aux champs électriques externes ;
usinage et assemblage des aimants au micron garantissant une durée de vie de plus de 30 ans
pour une perte d'efficacité de 3 à 5 % ;
le premier avis favorable d'éfficacité délivré à un anti-tartre magnétique du CSTB français (ATex
634) ;
normes GS et TÜV Européennes.
Le conditionneur Hydron-Cyklon est composé uniquement de matériaux nobles et inertes,
aimants surpuissants 13 000 gauss, acier inox, angle d'injection calibré.
Chaque appareil fonctionne à tous les débits
autour de son débit nominal pour une perte de
charge de 0,5 bar. La puissance magnétique
égale à 13 000 gauss/kg permet une germination
colloïdale (cristallisation) du CaCO3 dans les
meilleures conditions.
Pour plus de sécurité, Hydron-Cyklon propose
une double garantie de 6 mois pour l'efficacité,
et de deux ans pour le matériel.
Fabricant / distributeur : Aqua-Techniques, à
Moissac (82).
Produits :
Hydron-Cyklon habitat : réf. TB 35 INOX, livré
avec filtre de protection à 20 microns).
Prix : 649 TTC (tarif 2003).
Anti-tartre électronique Scale Watcher
Le conditionneur anti-tartre Scale-Watcher se présente sous la forme d'un boîtier thermoplastique
étanche conforme à la norme CEE de sécurité ICE335. Alimentation 220 V. Consommation 2
Watts. Chaque appareil contient le câble de signal et ses fiches, le matériel de fixation et sa
115
notice de montage. L'encombrement réduit permet de trouver facilement une place où installer
votre Scale-Watcher.
Le montage est très simple : après avoir localisé l'emplacement et fixé le boîtier, il suffit de relier
le câble entre les deux bornes après avoir enroulé 11 fois le câble autour de la canalisation
formant ainsi la bobine d'induction génératrice du traitement (notice de montage complet avec
l'appareil).
Principe de fonctionnement :
l'appareil électronique émet un signal modulé DDFM
(Distorsion Dynamique des Forces Moléculaires) qui
modifie les propriétés électriques et physiques des
molécules de calcium qui forment le tartre.
Le bobinage crée un champ électrique alternatif traversé
perpendiculairement par le flux de l'eau. Ce champ
électrique basse tension, d'une fréquence bien définie, a
pour effet de générer dans le flux de l'eau des ions négatifs
entraînant la formation de cristaux de carbonate de calcium
non incrustants.
Le pouvoir de dissolution de l'eau est également renforcé; le
tartre existant est dissout dans l'eau et progressivement
éliminé.
La technique du scale-watcher est également utilisé à des fins industrielles (abattoirs, laiteries,
usines chimiques, agro-alimentaires...).
Produits : réf. SW2 SCALE WATCHER anti-tartre électronique.
Prix : 375 TTC (tarif 2003).
116
«CONSOMMER» SON EAU DE
PLUIE, C'EST POSSIBL E
Notre consommation en eau avoisine les 135 litres par personne et par jour ! Globalement, ces
135 litres sont répartis de la manière suivante :
Alimentation et hygiène : 47%
WC : 33%
Lessive : 13%
Jardin : 5%
Nettoyage : 2%
L’eau ne doit plus être gaspillée. Aujourd’hui, nous pouvons très bien réduire notre dépendance
au réseau d’eau courante en collectant l’eau de pluie, notamment pour arroser les jardins. Il s’agit
d’une appropriation tout à fait légale puisque l’article 641 du code civil indique que les
propriétaires ont le droit d’user l’eau pluviale comme bon leur semble du moment qu’elle tombe
sur leur propriété. Utiliser l'eau que l'on a soi-même récupérée est parfaitement possible, et de
plus en plus de ménages se lancent dans l'aventure.
Economie, qualité de l'eau, écologie : les bonnes raisons sont multiples. Réduire sa facture d'eau
tout en favorisant l'environnement et en faisant faire des économies de traitement de l'eau à la
collectivité : la récupération d'eau de pluie pour un usage domestique est un système "gagnantgagnant".
Technique
La récupération des eaux pluviales repose sur quelques principes :
filtration avant l’arrivée dans les citernes avec
des systèmes auto-nettoyants ;
épuration ne nécessitant pas d’entretien à
l’intérieur du réservoir ;
conservation de l'eau dans un endroit frais et
sombre ;
emploi de pompes économes en énergie pour
distribuer l'eau recyclée ;
marquage de tout le système de canalisation avec
la mention eau non potable.
Système de récupération des eaux pluviales pour l'habitation
Source : Wisy
En moyenne, en France, on estime la capacité de récupération à 1 m par mètre carré de toiture.
Dans une région où il pleut 750 millimètres de pluie par an, avec 100 m de toiture, on peut
récupérer 75 000 litres en un an. Un chiffre qui ne varie pas beaucoup d'une région à l'autre : ce
117
qui change, c'est la régularité de la pluie tout au long de l'année. Cette quantité couvre entre la
moitié et les deux tiers des besoins d'une famille de quatre enfants.
Utilisations
L'utilisation de l'eau de pluie permet une économie significative sur les postes lessive, nettoyage,
jardin et WC, soit 53% de notre consommation quotidienne (environ 71 litres par jour et par
personne).
D'après les règles actuellement en vigueur dans notre pays, il est interdit d'utiliser l'eau de pluie
pour l'alimentation et l'hygiène. Pourtant l'eau de pluie, en dépit de la pollution atmosphérique,
est souvent de meilleure qualité que celle imposée par les sociétés distributrices. Les besoins en
eau de qualité alimentaire représentent environ 10 litres par jour et par personne, et la
dégradation lente des réserves souterraines nous amènera inévitablement à utiliser des techniques
lourdes et coûteuses pour fournir une eau de qualité.
En valorisant l'eau de pluie, on bénéficie d'une eau de très haute qualité adaptée aux différents
usages de la maison.
" L'eau de citerne bien gérée est bien moins dangereuse pour la santé que celle de la mer du nord
ou de n'importe quelle eau naturelle de baignade. Vouloir vivre dans un milieu aseptisé,
désinfecté, vouloir consommer des aliments stérilisés finit par déprimer le système immunitaire
faute de sollicitations quotidiennes. Ces exigences sont malheureusement des moyens efficaces
pour sensibiliser à long terme l'organisme à toutes les attaques microbiennes ou virales ou encore
de préparer des affections allergiques. "
Extrait de Pluvalor du Docteur Joseph Orszagh - Chercheur Université Mont-Hainaut (Belgique).
Principe
L’eau d’écoulement du toit qui arrive par le tuyau de descente, sous l’effet de l’adhérence, est
filtrée par le demi-corps inférieur du filtre et ensuite collectée dans la chambre de barrage. Puis,
l’eau filtrée est conduite à l’embout de sortie qui l’amène au réservoir ou à la cuve (installation
dans la cave, le garage, ou sous-terre).
La construction exceptionnelle du filtre fin permet d’écouler vers le réseau d’évacuation des
eaux pluviales à la fois les impuretés grossières et fines (supérieures à 0,18 mm) contenues dans
l’eau pluviale et l’eau de pluie résiduelle. La mousse, les feuilles et les insectes s’écoulent
automatiquement vers le réseau d’évacuation des eaux pluviales. Selon ce principe, plus de 90%
de l’eau pluviale arrivant dans le collecteur à filtre peuvent être filtrés et collectés dans le
réservoir (conforme à la norme DIN 1986).
Une pompe réinjecte cette eau dans le réseau d’eau secondaire qui alimente WC, lave-linge,
arrosage du jardin, etc. Quand la cuve est vide, un système automatique permet de la remplacer
par l’eau potable.
Pour la collecte des eaux pluviales, les surfaces des toits inclinés en ardoises, en tuiles d’argile
ou de béton, sont particulièrement appropriées. Pour leur rendement réduit, les toits paysagés ne
sont utilisables que de façon limitée. Les toits en fibro-ciment sans vitrification ne sont pas
appropriés à la collecte d’eau pluviale. Non seulement leur emploi représente un risque pour la
santé et pour l’environnement, mais aussi l’érosion des fibres risque d’obstruer le tamis fin du
filtre.
118
La résistance à la corrosion et au gel est absolument
garantie. La construction compacte permet une
installation facile dans presque tous les types de
tuyaux de descente.
A l’aide d’un insert aveugle, il est possible de mettre
hors service les fonctions de collecte et de filtrage.
Dans ce cas, l’eau de pluie s’écoule directement vers
le réseau d’évacuation des eaux pluviales (mise hors
service du système d’approvisionnement en eau
pluviale, service d’hiver).
Les avantages de l'eau de pluie, outre l'économie directe sur la facture d'eau (dont le montant
augmente depuis plusieurs années et n'est pas près de diminuer), sont :
sa nature douce, non calcaire, qui évite tous les problèmes liés au tartre ; elle augmente ainsi la
longévité des appareils ménagers, tuyaux et robinets ;
sa composition chimique et physico-chimique convient parfaitement à tous les usages dans la
maison ;
elle réduit de 40% à 60% les besoins en savon et en détergent et évite le besoin d'adoucissants ;
moins irritante pour la peau, elle est aussi plus agréable pour se laver ;
autre bénéfice : la plus-value qu'une installation de récupération d'eau peut donner à votre
maison en cas de vente ;
récupérer l'eau permet aussi de participer à la sauvegarde de l'environnement (diminution du
pompage des nappes phréatiques et du traitement des eaux pour les rendre potable) ;
l'eau récupérée ne contribue pas au ruissellement qui, augmentant avec la multiplication des
surfaces imperméables, aggrave les inondations.
Les détails à contrôler
Dans un projet, il est important de consulter un professionnel compétent pour évaluer la
pluviométrie du lieu d'habitation et la surface de toiture utilisable, ce qui va déterminer la
quantité d’eau récupérable (et donc la taille optimum de la citerne). Il faut bien sûr aussi tenir
compte du nombre d'occupants de la maison.
Un système de récupération uniquement destiné aux usages extérieurs peut s'installer soi-même.
En revanche, pour passer à un usage domestique, il faudra prévoir l'installation par un
professionnel, plombier ou spécialiste. Enfin, les matériaux sur lesquels glisse l'eau de pluie
influent sur la qualité de celle-ci. Ainsi, les toits en matériaux naturels sont préférables : tuiles
(de préférence émaillées), ardoises naturelles, zinc et même bardeaux de bois. Pour la citerne, les
matières idéales sont celles qui neutralisent l'acidité naturelle de l'eau de pluie : béton ou pierres
calcaires.
119
Collecteur à filtre (Modèle FS)
Producteur : Wisy.
Distributeur en France : Bâti-bio (Prost), à Saint Martin du Mont (01). La Maison de l’écologie,
à Saint-Aupre (38).
Matériel : boîtier en inox ou cuivre pour les diamètres nominaux (DN) 100,
-87, -80, -76. Embout de sortie DN 50. Filtre en inox.
Installation : à mettre en place dans les tuyaux de descente en zinc ou en
PVC.
Capacité : pour les toits jusqu’à 150 m.
Prix : environ 300 (selon les distributeurs).
Collecteur à filtre vertical (Modèle STFS)
Producteur : Wisy.
Distributeur en France : Bâti-bio (Prost), à Saint Martin du Mont (01).
Matériel : boîtier et filtre en inox pour des diamètres nominaux (DN) 100, 87, -80, -76.
Installation : à mettre en place dans les tuyaux de descente en zinc ou en
PVC. Branchement souterrain au réseau d’évacuation des eaux pluviales
par embout de raccord DN 50.
Prix : non connu.
Avantages :
il est en même temps tuyau de descente et collecteur à filtre ;
il est utilisé dans le cas où le collecteur à filtre FS ne peut pas être installé pour des raisons
techniques ;
installation souterraine de l’entrée de l’eau filtrée dans la citerne, ainsi le deuxième tuyau n’est
pas visible ;
chambre de barrage agrandie et en conséquence un rendement élevé en cas de fortes
précipitations.
Pour le FS et le STFS, les gouttières ne changent pas. Il n’y a pas de rétrécissement à l’intérieur
du dispositif pour éviter que l’eau de pluie y stagne. Ce fait est particulièrement important en cas
de précipitations fortes et d’un apport d’eau considérable. Dans ces cas, la quantité d’eau filtrée,
qui arrive au réservoir, est de 50%. L’eau de pluie résiduelle est conduite directement vers le
réseau d’évacuation des eaux pluviales.
Collecteur d’eau de pluie avec remplissage automatique
Producteur : Speidel.
Distributeur en France : Amos distribution SAS, à Beaune (21).
Matériel / installation :
Avec filtre autonettoyant : kit de 4 éléments, avec pièces été/hiver à monter soi-même. Double
filtre de grande surface pour une efficacité maximum, tube de liaison diamètre 50 mm, longueur
200 mm avec raccord passe-paroi et manchettes souples pour fixation sur le réservoir (adaptable
sur tout réservoir Speidel). En plastique polyéthylène stabilisé aux rayons UV, résistant au
temps, ne se décolore pas et ne gèle pas. Couleur vert jardin. Conditionnement 6 pièces.
Sans filtre : pour toute utilisation où il n’est pas nécessaire de filtrer l’eau de pluie. Le
changement pour l’hiver se fait rapidement : enlever la partie médiane et descendre la partie
supérieure, le collecteur est prêt pour l’hiver. Kit de 3 éléments avec pièces été/hiver à monter
120
soi-même. Tube de liaison diamètre 50 mm, longueur 200 mm avec raccord passe-paroi et
manchettes souples pour fixation sur le réservoir (adaptable sur tout réservoir Speidel). En
plastique polyéthylène stabilisé aux rayons UV, résistant au temps, ne se décolore pas et ne gèle
pas. Conditionnement 6 pièces.
Prix : non connu.
Avantages :
pas de débordement du réservoir ;
le collecteur d’eau de pluie remplit les réservoirs aériens sans entretien et sans surveillance ;
livrable avec ou sans filtre ;
facilement adaptable à chaque type de chéneau ;
un système de trop-plein empêche le réservoir de déborder (fonction été/hiver) ;
double filtre : la combinaison d’un filtre fin et d’un filtre plus gros permet d’obtenir une filtration
optimale. Pour l’hiver, il est seulement nécessaire d’échanger la pièce médiane avec écoulement
contre une pièce médiane sans écoulement (les deux pièces sont livrées ensemble).
Filtre fin tourbillonnaire enterré (Modèle WFF)
Producteur : Wisy.
Distributeur en France : La Maison de l’écologie,
à Saint-Aupre (38).
Matériel : entrée de l’eau pluviale ø 150 mm.
Embout de sortie au réservoir ø 100 mm. Embout
de sortie à l’égout ø 150 mm, avec raccord de
réduction pour tuyau de canal ø 100, 125 mm.
Tous les raccordements sont orientables à 360°.
Installation : raccordement au réseau souterrain
d’eau pluviale.
Capacité : pour les toits jusqu’à 500 m.
Prix : environ 500 TTC (selon les distributeurs).
Réservoir de récupération d’eau de pluie
Description : réservoir aérien couleur vert jardin en polyéthylène, parois épaisses et
indéformables, trappe supérieure ouverture diamètre 470 mm, couvercle supérieur à double
paroi. 4 raccordements possibles (à percer) pour collecteur eau de pluie.
Accessoires : set de liaison (pour relier le collecteur au réservoir, avec 1 m de tuyau PVC
diamètre 50 mm), écoulement arrosoir (robinet à boule coudé, entrée ’’ mâle, sortie 19 mm),
écoulement tuyau d’arrosage (vanne à boule, entrée ’’ mâle, sortie 19 mm avec raccord rapide),
raccord rapide (avec bec pour tuyau 19 mm).
Installation : raccordé au collecteur d’eau de pluie.
Utilisation de l’eau : pour le jardin.
Capacité : 1 000 litres.
Prix : non connu.
Réservoir de rétention d’eau de pluie
Description : en cas de fortes pluies (orages), le réservoir recueille l’eau de pluie jusqu’à sa
capacité totale et l’évacue doucement vers le réseau de canalisation communal, jusqu’à obtention
121
de sa capacité de stockage. Alors le volume de rétention est à nouveau prêt pour recueillir
rapidement d’autres masses d’eau.
Accessoires : rehausse de cheminée (pour réservoir de 4 000 , 7 500 ou 10 000 litres), filtre
flottant aspirant.
Utilisation de l’eau : l’eau stockée peut être utilisée pour le jardin et la maison.
Capacité / capacité de rétention : 4 000 litres / 1 500 ou 2 500 litres ; 5 000 l / 2 000 ou 3 000 l ;
7 500 l / 3 100 ou 4 400 l ; 10 000 l / 4 000 ou 6 000 l.
Prix : non connu.
Avantages : le réseau de canalisation communal ainsi que le bassin de rétention d’eau de pluie
sont soulagés efficacement.
Réservoir de récupération d’eau de pluie à enterrer
Description : en polyéthylène alimentaire recyclable, coloris noir, parois épaisses avec
cannelures de renfort, 4 poignées et 2 anneaux de levage pour déchargement et installation.
Grand trou d’homme ovale 800 x 600 : facilite le montage du module filtre-siphon et la descente
dans le réservoir même avec le filtre installé.
Cheminée : hauteur environ 250 mm, couvercle vert verrouillable, isolant à double épaisseur,
raccords de remplissage et de trop-plein avec joints et bouchons, 2 sorties supplémentaires.
Partie supérieure du réservoir : 2 anneaux de levage pour mise en place du réservoir.
Partie inférieure du réservoir : pieds avec possibilité de perçage pour mise en batterie.
Façade du réservoir : possibilité de perçage pour utilisation comme réservoir de rétention.
Accessoires : rehausse de cheminée (pour capacités 2 000 à 7 500 litres, pour isolation du gel de
800 à 1 200 mm, en polyéthylène noir sans couvercle, avec marche pieds circulaire), set de mise
en batterie (diamètre 50 mm, pour coupler les réservoirs les uns à côté des autres, 2 embouts, 4 m
de tuyau).
Accessoires pour nettoyage optimal du réservoir : module filtre-siphon à installer dans le
réservoir (3P filtres à cartouche PF, 3P siphon trop plein, filtre d’eau de pluie pour surface
jusqu’à 150 m, cartouche filtrante en inox avec cadre plastique), panier filtrant, filtre flottant
aspirant, tube anti-remous, siphon trop plein, 3P filtre avec rehausse télescopique, filtres RF1 et
RF2, nettoyage par jet d’eau (automatique ou non), dispositif pour retirer le filtre à cartouche PF
et le filtre 3P.
Utilisation de l’eau : ce réservoir en polyéthylène alimentaire peut être utilisé pour stocker de
l’eau potable. Maison et jardin.
Capacité : 2 000, 3 000, 4 000, 5 000 ou 7 500 litres.
Prix : non connu.
Avantages :
si le niveau d’eau monte dans le réservoir, l’eau est évacuée à travers le skimmer en direction du
trop-plein. Les particules flottantes à la surface de l’eau sont aspirées par les ouvertures du
skimmer ;
l’eau en trop et les saletés sont évacuées ;
pas d’odeur grâce à l’effet siphon ;
barrage anti-rongeurs grâce à sa petite ouverture.
Mini réservoir à enterrer
122
Description : réservoir compact pour stockage souterrain. En polyéthylène noir, recyclable,
imputrescible et alimentaire avec des parois épaisses, résistant au temps et à la déformation.
Grande trappe supérieure (diamètre extérieur 550 mm), ouverture diamètre 470 mm. Cheminée
250 mm, couvercle vert double épaisseur verrouillable.
Accessoires : 3P filtre Rainus, trop-plein, tube d’aspiration, boîte point d’eau souterrain, set de
tuyau 3 ou 6 m, pompe TEMA 500, raccord jardin (du tuyau à la pompe).
Utilisation de l’eau : pour la maison et le jardin.
Capacité : 500 ou 1 000 litres.
Prix : non connu.
Avantages : enterrage facile.
Colonne de récupération d’eau de pluie
Description : sans puiser, sans pomper ! C’est le « must » de l’arrosage. Il s’agit de tirer l’eau
directement sur l’une des 2 sorties : robinet pour arrosoir ou raccord pour tuyau (19 mm), sans
pompe. En polyéthylène recyclable imputrescible, avec des parois épaisses, résistant au temps et
à la déformation, de couleur vert jardin. Trappe supérieure diamètre 460 mm avec couvercle.
Remplissage : 3 possibilités non percées en haut de la colonne permettant de raccorder un
collecteur.
Ecoulement pour arrosoir : filetage ’’, avec bouchon.
Ecoulement tuyau : filetage ’’, avec bouchon.
Accessoires : collecteur eau de pluie, écoulement arrosoir, écoulement tuyau d’arrosage, raccord
rapide, lance d’arrosage.
Utilisation de l’eau : pour le jardin (arrosage).
Capacité : 500, 1 000 ou 2 000 litres.
Prix : non connu.
Avantages : la colonne de récupération d’eau de pluie permet un arrosage facile au tuyau ou à la
lance : la pression liée à la colonne permet un raccordement direct sans pompe. L’eau tempérée
(utilisée pour l’arrosage) favorise avantageusement la pousse des plantes.
Réservoir sphérique pour eaux usées
Conditions : vendu avec permis de construire pour le stockage souterrain des eaux usées
domestiques sans réseau d’égouts (permis DIBT N°Z.40.24.286).
Description : en matière plastique polyéthylène noir, inusable (recyclable), hermétique,
sphérique, statique, à parois épaisses et particulièrement indéformables, 4 anneaux porteurs
adaptés pour le chargement ou l’ancrage, grand trou d’homme (permet de recouvrir le réservoir
de 250 mm de terre), couvercle à double paroi, isolé et verrouillable, avec trappe d’aération DN
100.
Dans la cheminée : ouverture d’aération DN 100 avec joint pour passage tuyau DN 100.
Sur le haut du réservoir : ouverture d’alimentation DN 100 avec joint pour passage tuyau.
Accessoires : rehausse de cheminée.
Capacité : 4 000 litres.
Prix : non connu.
123
CONSTRUIRE,
ISOLER ET
DECORER EN
MATERIAUX
SAINS
124
POURQUOI?
Les maisons sont en général construites pour être totalement étanches. Cependant cette
étanchéité empêche l’humidité de s’échapper, puisque les matériaux ne l’absorbent pas. Celle-ci
s’accumule donc à l’intérieur, ce qui provoque une condensation dans les angles accompagnée
de moisissures, et oblige à ventiler en permanence. De plus l’humidité provoque une sensation
de froid qui incite à augmenter le chauffage…
Au contraire, les maisons construites en matériaux dits « sains » permettent à l’humidité d’être
absorbée par ces matériaux, qui la restituent quand l’air est trop sec.
De plus, d’un point de vue environnemental, les matériaux généralement employés requièrent
une forte consommation d’énergie pour leur fabrication (appelée énergie grise) qui se situe aux
alentours de 200 kWh/m3 pour les laines minérales (de verre ou de roche), de 850 kWh/m3 pour
le polystyrène extrudé! De plus ils ne sons pas recyclables, ce qui provoquera une accumulation
de déchets supplémentaires lors de la destruction de l’habitat.
La construction en matériaux naturels permet la plupart du temps de recycler les matériaux, et
ceux-ci sont souvent fabriqués avec des techniques demandant moins d’énergie polluante.
On a donc tout avantage à utiliser des matériaux écologiques lors de la construction ou
l’agrandissement d’une maison, d’autant plus que ceux-ci sont souvent rentables
économiquement.
2. LE BIOCLIMATISME: U
NE
UN
E
EXPLOITATION PASSIVE DE
L'ENERGIE SOLAIRE
Le concept d'architecture bioclimatique est basé sur l'utilisation des ressources qui sont toujours
présentes dans la nature : le soleil, le vent, la végétation et la température ambiante.
Elle tente de tirer parti de ces énergies disponibles sous forme de lumière et de chaleur:
• plus de lumière -naturelle- pour mieux relier l'homme à son environnement et réduire le
coût de fonctionnement de l'éclairage artificiel
• plus de chaleur -naturelle- pour freiner les consommations en énergie marchande et
limiter les atteintes à l'environnement
Les techniques dites "passives" utilisent les phénomènes naturels de transfert de l'énergie afin
d'obtenir des gains ou des pertes de chaleur à travers l'enveloppe du bâtiment.
Ces techniques permettent d'assurer que de tels gains ou pertes de chaleur soient bénéfiques aux
occupants en créant des conditions de confort physique et psychologique désirées, tout en
limitant le recours aux systèmes mécaniques de chauffage et de climatisation.
A ce confort (chauffage et lumière) accru, il faut ajouter une économie substantielle en terme de
coût.
125
Il existe une norme de construction établie par le PassivHaus Institut.
Par exemple, Qem propose une maison passive qui peut assurer jusqu'à 80 % d'économie
d'énergie sans système conventionnel de chauffage ou de refroidissement. Cependant, l’emploi
d’une isolation très poussée et de fenêtres super isolantes est nécessaire.
Elle utilise de manière optimale le chauffage passif assuré par le rayonnement solaire thermique,
par les habitants eux-mêmes et l'utilisation des appareils ménagers. Cet apport passif de chaleur
suffit au maintien d’une température intérieure confortable toute l’année. Un chauffage au bois
d'appoint est prévu en cas de très forte baisse des températures.
Des fournisseurs et installateurs :
ARCANNE
ATECSA SA
22, chemin de la motte
CH-1018 Lausanne
021 647 31 70
[email protected]
www.atecsa.net
126
TECHNIQUES DE
CONSTRUCTION
127
Construction en Terre crue
UTILISATIONS
1) Les techniques massives :
-Les techniques de montage en briques de terres crues (cf. fiche Briques d’adobe)
C’est sans doute la méthode la plus ancienne. Des blocs de terre formés dans des moules en bois,
sont séchés au soleil puis montés comme l’on monte un mur de pierres, sur un mortier d’argile
ou de chaux. De nos jours on ne les moule plus à la main mais par une presse mécanique, ce qui
assure aux briques la même résistance à la compression.
-Les techniques de coffrage en place (pisé)
Les murs sont montés grâce à un grand coffrage que l’on remplit d’une masse d’argile humide.
Chaque couche est damée aux pieds, d’une épaisseur de 12 cm environ, et doit sécher avant que
l’on en ajoute une autre. Le coffrage monte en glissant le long du mur, au fur et à mesure que
monte le mur. Le mur obtenu est massif, épais et sans joint. Aujourd’hui on opère un drainage
mécanique, ce qui permet des couches plus épaisses.
-Les techniques mixte, dite de Dünne
On prépare une pâte d’argile humide et homogène que l’on pétrit dans de grands récipients. On
en fait des boules molles que l’on pose sur le mur à monter. Ces briques molles se lient les unes
aux autres sans mortier. Le mur sèche sur place après en avoir égalisé les deux faces à la main.
On peur le recouvrir d’un enduit à base de pailles, de chanvre ou de roseaux hachés mélangé à de
l’argile fine. Une condition est indispensable : aucune pluie durant la réalisation, avant que
l’ouvrage ne soit parfaitement sec. Aussi on monte en général un toit provisoire qui s’adaptera
aux murs lorsque ceci atteindront la hauteur voulue.
2) Les techniques dites légères :
Elles sont dites « légères » car les murs en terre ne sont pas porteurs.
-Les techniques à vannerie tressée (torchis proprement dit)
On commence par construire une structure en bois. Dans les vides, une structure secondaire est
installée. Celle-ci est recouverte d’une sorte de tressage (de noisetier ou de frêne), lui-même
enduit d’une épaisse couche de terre humide mélangée à de la paille hachée. La surface est posée
et damée à la main, puis lissée et crépie à la chaux une fois le fond séché.
-Les techniques à planches encastrées tissées de paille.
La base est aussi formée par une structure en bois. Entre les poutres horizontales, on glisse des
planches verticales non jointives. Autour de ces planches y sont tressées des cordes faites de
longues pailles trempées dans une soupe d’argile. Lorsque le cœur du mur est sec, on complète
les espaces manquant par du torchis jusqu’à ce que la couche d’argile affleure les poutres
formant le colombage. Le bois reste apparent à l’intérieur comme à l’extérieur.
-Les techniques en torchis coffré.
Cette technique permet de réaliser des cloisons légères en terre crue. On mélange avec de l’argile
liquide de la paille hachée menu jusqu’à l’obtention d’une pâte souple. Par la suite deux
techniques peuvent être utilisées.
•coffrage glissant, suivant la progression du mur, que l’on remplit puis que l’on dame aux pieds,
ou avec un vibreur à béton.
•Des éléments de pâte paille-terre, moulés dans des formes en bois sont mis en place au mortier
d’argile ou de chaux. Actuellement on remplace la paille hachée par des billes d’argile expansée.
Les techniques légères ont l’avantage sur celles dites massives, de sécher beaucoup plus vite. La
construction est donc plus rapide, et on peut occuper les lieux rapidement.
PRINCIPE
La terre, matière première naturelle, est utilisée par l'homme dans la construction depuis des
milliers d'années, car elle est présente partout et directement sur le lieu de construction. On
estime aujourd’hui que 30% des habitations dans le monde sont construites à base de terre. Sa
128
transformation en matériau pour l'habitat ne nécessitant que peu d'énergie et sa disponibilité
quasi immédiate, lui confèrent encore aujourd'hui un succès incontestable.
La terre absorbe et restitue l'humidité, elle régule la température par inertie thermique.
La terre est un très bon isolant phonique et a une exceptionnelle longévité
La terre utilise peu d'eau en phase de transformation.
La terre est une ressource locale abondante et renouvelable.
La construction en terre crue n'utilise que 3% de l'énergie employée dans une construction en
béton.
LES CONTRAINTES OU LES ETUDES PREALABLES A EFFECTUER
La main d'œuvre nécessaire à toute construction en terre est souvent importante : même une
petite structure représente 15 tonnes de terre à travailler.
Il faut aussi bien avoir conscience que le financement de ce type de maison n'est pas
conventionnel, en effet il vous sera difficile d'obtenir un prêt hypothécaire pour ce genre
d'habitation.
Lors de l'extraction de la terre, on peut réserver la couche de surface pour le jardin ou le potager.
Une terre végétale ne convient pas à la construction car trop impure.
On prélèvera donc ensuite la terre profonde : il est préférable d'avoir un mélange à
granulométries variées, c'est-à-dire constitué de particules de tailles diverses (c'est ce qui est
préconisé pour les briques de terre compressées ou BTC). On a ainsi plus de chance d'obtenir des
murs solides et porteurs.
En ce qui concerne la qualité de la terre, il existe un test très simple qui permet de se faire une
idée de sa tenue. C'est le test de la boule, il s'agit de lâcher une boulette de terre compacte au
niveau de la ceinture sur un sol dur.
On peut aussi envisager de faire vérifier le sol en laboratoire pour ce qui est de la qualité des
murs porteurs : perméabilité, stabilité, compaction, rétrécissement.
L'utilisation de la machinerie lourde est recommandée pour accélérer un chantier.
Pendant le mélange, il est possible de stabiliser la matière en utilisant des additifs tels que la
chaux, le ciment ou la pouzzolane (cendre volcanique avec une teneur forte en silice).
Il est bon de prévoir un dépassement du toit pour toute construction à base de ciment-terre, afin
de protéger les murs extérieurs du contact avec l'eau.
LES DIFFERENTS TYPES D’ APPAREILS ET LES CRITERES DE CHOIX ENTRE CES DIFFERENTS
La terre crue est avec le bois, le matériau de construction le plus ancien qui soit. Du gris foncé au
jaune le plus vif, elle peut être de couleur très variable, en fonction de la quantité d’oxyde de fer
et de calcaire qu’elle contient.
On peut en modifier la composition aisément pour une utilisation optimale. Ainsi à une terre trop
argileuse (trop de retrait au séchage), on rajoutera du sable, du gravier ou de la paille. Le ciment
permet de stabiliser une masse finale, et l’aider à durcir. De la terre trop maigre et caillouteuse
peut être enrichie avec de l’argile pure.
RQ : POUR LE TORCHIS, LES BRIQUES D’ADOBE ET LE PISE, VOIR LES FICHES DETAILLEES.
MAIS VOICI UNE PRESENTATION RAPIDE D’AUTRES TECHNIQUES EN TERRE CRUE :
129
La bauge (terre-paille)
Un mur de bauge se façonne en déposant de la terre crue mêlée à de la paille, cette dernière
permettant d'améliorer sa cohésion et sa résistance. C'est un mur porteur.
La brique de terre crue compressée (BTC)
La brique de terre compressée est un béton de terre composé de graviers, sables, et d'éléments
fins (limons et argiles). On utilise ensuite des presses pour comprimer la brique : manuelles ou
motorisées, à transmission mécanique, hydraulique ou pneumatique. Le joint que l'on utilise pour
assembler les briques est généralement constitué d'un mortier de chaux, sable et terre (argile). La
capacité de charge de ce type de mur est d'environ 48 bars lorsqu'il est juste fini, peut atteindre
68 bars une fois séché, et entre 172 et 268 bars mélangé à du ciment, sachant que les normes
recommandent une capacité de charge de 20,6 bars.
Les sacs de terre
La construction en sacs de terre s'inspire de la construction en pisé : on remplit de terre
compactée, des sacs de polyéthylène ou polypropylène (utilisés notamment pour le
conditionnement des grains). Le mélange peut être constitué de divers matériaux comme de
l'argile, du sable, du béton etc.
On obtient ainsi une structure porteuse où les rangées de sacs sont fixées entre elles grâce à du fil
barbelé, et à laquelle on applique n'importe quelle type d'enduit.Cette technique a été développée
par un architecte américain, Nader Khalili.
Le pisé
AVANTAGES
• mur solide et autoporteur
• très bon isolant phonique
INCONVENIENTS
très sensible à la pluie, à l'humidité, et au
mécanisme gel-dégel
formation pratique indispensable pour les
auto constructeurs
mauvais isolant pour les rebords de
fenêtre
La bauge
• qualité plastique du matériau nécessite beaucoup de main d'œuvre
• pas besoin de coffrage
installation des murs très longue
(pisé), ni d'armature (torchis)
Le torchis
• plus solide que la terre crue
seule
• séchage rapide
130
• financièrement plus
économe que les autres types
de terre crue
La Brique de Terre
Comprimée (BTC)
• mur facile à mettre en
oeuvre
• qualités d'inertie thermique
et d'assainissement
fabrication des briques longue et fatigante
fragilité : au moindre choc la brique se
brise ou s'effrite
se détériore sous l'effet du gel
La brique d'adobe
• recommandé et plus adapté
pour des cloisons, murs
intérieurs
la fabrication exige beaucoup de terre et
de main d'œuvre
Les sacs de terre
• résiste à toutes sortes de
temps, intempéries
• mur massif très solide
peu recommandé pour des régions froides
La bauge
• Piqueter la surface du mur (extérieure), incruster des éclats de
pierre, permettra une meilleure adhérence de l'enduit.
La Brique de Terre
Comprimée (BTC)
• Pour la fabrication des BTCs, divers types de presses sont
disponibles à l'achat ou à la location : de la presse manuelle qui
convient pour un usage personnel et pour auto-constructeurs, jusqu'à
la presse motorisée, à transmission mécanique, hydraulique ou
pneumatique pour un usage professionnel intensif.
• Il est indispensable de mouiller chaque brique avant de l'installer.
• N'empilez trop de rangées, préférez l'installation d'un rang ou deux
sur une plus grande longueur. En effet, sous le poids des briques le
mur est très instable, en tous cas jusqu'au séchage du mortier. Le
ciment comme additif peut réduire le temps de séchage.
• Face au dégât provoqué par le gel, il est recommandé de stabiliser
le mélange avec 10% de ciment.
Les sacs de
terre
• Ce type de construction convient mieux pour des régions à climat
chaud. En effet, dans notre contexte, il est préférable d'utiliser cette
technique pour des locaux non chauffés du type garage ou atelier.
• Il est souvent conseillé d'utiliser un enduit de ciment, renforcé de
fibres cellulosiques (papier, carton, …). On obtiendra une excellente
protection contre les rayons du soleil (qui détériorent les sacs) et le
temps tout en laissant le mur respirer.
• En remplissant les sacs de roche volcanique écrasée on obtient un
mur dont les qualités isolantes équivalent à une construction en
ballots de paille.
AIDES TECHNIQUES : QUI, POUR QUOI,
CONDITIONS, DEMARCHES
131
Organismes
Rammed Earth Works : http://www.rammedearthworks.com
Entreprise américaine de recherche, conseil et développement des technologies modernes de
construction en terre.
Earth Building Research Forum : http://www.dab.uts.edu.au/ebi/
Forum australien de recherches sur la construction en terre.
Earth Unit of Auroville Building Center : http://www.earth-auroville.com
Compagnie basée en Inde visant la promotion, la recherche, la formation pour les techniques de
construction en terre.
Cal Earth : http://www.calearth.org
California institute of earth, art and architecture
Akterre SARL : http://www.akterre.com
Entreprise française de rénovation et neuf, toutes techniques de terre : pisé, adobe, voûtes,
coupoles, enduits intérieurs, conseil, formation, recherche, développement.
Association Le Gabion : http://perso.wanadoo.fr/gabion
Assoiciation française de conseil et formation pour professionnels et auto-constructeurs,
spécialiste de la terre crue.
Craterre : http://terre.grenoble.archi.fr
Centre de recherche sur la terre crue de l'Ecole d'Architecture de Grenoble (France).
30 Avenue de Constantine - BP 2636
38036 Grenoble Cedex 2
Tél : +33 (0)4 76 40 66 25 et +33 (0)4 76 40 14 39
E-Mail : [email protected]
E-Mail formation : [email protected]
Livres/articles
La bauge
The hand-sculpted house : a practical and philosophical guide to building a cob
cottage
Auteur : Ianto Evans, Michael G. Smith, Linda Smiley
Date : 2002
Format : 384 pages
Editeur : Chelsea Green Publishing Company (http://www.chelseagreen.com)
The cob builders handbook : you can hand-sculpt your own home
Auteur : Becky Bee, Mitch Spiralstone
Date : 1998
Format : 173 pages
The cobber's companion : how to build your own earthen home
Auteur : Michael G. Smith, Deanne Bednar
Date : 1999
Format : 134 pages
Editeur : The Cob Cottage Company (http://www.cobcottage.com)
Build your own earth oven
Auteur : Kiko Denzer
Date : 2000
Format : 132 pages
132
Editeur : Hand Print Press
Cob philosophy and methods of building with the earth
Auteur : Michael G. Smith, Ianto Evans
Date :
Format : video, 28 mn
Editeur : commander chez Dirt Cheap Builder
(http://www.dirtcheapbuilder.com)
La Brique de Terre
Comprimée (BTC)
Les sacs de terre
Blocs de terre comprimée
Auteur : Association Basin Allemagne
Date : 1994
Editeur : Association Basin Allemagne (http://www.gtz.de/basin/index_f.htm)
Blocs de terre comprimée : manuel de production (vol 1)
Auteur : Rigassi V., Friedrich Vieweg & Sohn, Braunschweig
Date : 1995
Format : 104 pages
Editeur : CRATerre-EAG (http://terre.grenoble.archi.fr/)
Blocs de terre comprimée : manuel de conception et construction (vol 2)
Auteur : Guillaud H., Joffroy Th., Odul P. Firedrich Vieweg, Sohn,
Braunschweig
Date : 1995
Format : 148 pages
Editeur : CRATerre-EAG (http://terre.grenoble.archi.fr/)
Ceramic houses and earth architecture : how to build your own
Auteur : Nader Khalili
Date : 1996
Format : 246 pages
Editeur : Cal-Earth Press (http://www.calearth.org)
Building with bags : how we made our experimental earthbag/papercrete house
Auteur : Kelly Hart
Date :
Editeur : commander chez Green Home Building
(http://www.greenhomebuilding.com)
Building with earth : a guide to flexible-form earthbag construction
Auteur : Paulina Wojciechowska
Date : 2001
Format : 163 pages
Editeur : commander chez Green Home Building
(http://www.greenhomebuilding.com)
CENTRE DE TERRE
Lavalette 31590
Tél. 05 61 84 73 98 [email protected]
web : www.archecologie.com
FONTES réfractaires
Fabrication de blocs de terre crue
133
33 rue de Castres,
31250 Revel
Tél. 05 62 71 32 32
AKTERRE
Le Gît
38210 St Quentin sur Isère
04 76 07 42 05
[email protected]
www.akterre.com
architecte, construction en matériaux en terre, mur chauffat
distributeur Claytec et Tierrafino
ALTECH
Pascal Turquin
Parc d’Entraigues
05200 Embrun
04 92 43 21 90
[email protected]
www.altech-international.fr
bureau d’études, construcion en terre et matériau naturel
MEUNIER Nicolas
6, rue de l’église
42170 Chambles
04 77 52 11 80
[email protected]
134
Le Pisé
PRINCIPE
Le pisé est un mur de terre argileuse compressée dans des coffrages, à l'aide des pieds ou à l'aide
d'une dameuse. On utilise généralement un mélange constitué de 30% d'argile et 70% de sable.
On obtient un mur constitué de couches compressées, un mur massif d'apparence et porteur d'une
charge de 2 à 6 bars lorsqu'il est encore frais, pouvant atteindre de 31 à 55 bars et plus encore
avec l'ajout de ciment.
Avantage du pisé :
Mur solide et autoporteur
Très bon isolant phonique
Respire, absorbe l’humidité et la restitue
Il ne nécessite pas de finition particulière, sinon utiliser un enduit poreux de type chaux
hydraulique.
Pour un auto-constructeur, c'est un matériau accessible et peu coûteux puisque la terre utilisée
peut être celle du lieu de construction
Voir Construction en terre
Inconvénients :
Il demande une organisation de chantier importante.
Très sensible à la pluie, à l'humidité, et au mécanisme gel-dégel
Formation pratique nécessaire pour les auto-constructeurs
Mauvais isolant pour les rebords de fenêtre
1° Etudes et tests de la terre
Il est inutile de rechercher la terre idéale, il est préférable et plus économique de choisir la terre
trouvée sur place.
Le pisé, comme la brique de terre comprimée sont mis en oeuvre dans un état relativement sec,
puis mis en compression. La «terre idéale» pour cette technique est une bonne répartition entre
les différents éléments, des cailloux aux argiles. L'argile sert avant tout de liant entre ces
différents éléments (colle).
Les argiles
En présence d'eau, ils peuvent doubler de volume et tous ne sont pas utilisables.
Qualité de la terre
- Minimum d'argile indispensable
- Pas de terre végétale
- Présence de cailloux et graviers pour limiter les phénomènes de retrait (celui-ci est en moyenne
de 1 mm/mètre)
Analyse de la terre
a) Pour l'ensemble de la terre :
- test de la boule
faire une boulette bien compacte, la lâcher à hauteur de la ceinture sur un sol dur et apprécier sa
tenue
- test du tamis
pour déterminer la diamètre et le pourcentage des cailloux jusqu'aux sables grossiers
b) Teneur en limons et argiles :
- test par décantation
permet de déterminer la teneur en éléments fins (sables fins,
limons et argiles)
135
- test de la plaque rainurée
comparaison du retrait et de la tenue au séchage des échantillons (limons et argiles). Le test
permet également de constater la dureté et la cohésion des argiles
Lors de la préparation de la terre, le sol doit être filtré pour casser les gros morceaux.
Il est recommandé de disposer d'un coffrage robuste, bien ancré au sol, et d'environ 3 pieds de
hauteur pour minimiser le nombre de déplacements.
La compression initiale de la terre doit être d'environ 6 à 8 pouces, par la suite on compresse
manuellement (dame à main) ou à l'aide d'un fouloir pneumatique.
Mettre des cadres autour de toutes les ouvertures (en bois, pierre, béton), surtout pour les
linteaux. Attention aux infiltrations d'eau !
On peut aussi ajouter du renforcement d'acier pour les structures porteuses dans les fondations.
Il est préférable d'éviter de peindre la partie extérieure : cela empêchera le mur de respirer. Il est
recommandé d'utiliser un enduit en terre.
Il est important de mesurer l'aplomb au début pour avoir un mur bien droit.
L’outillage :
- Fouloir pneumatique
- Pisoir ou «dame» à main
- Coffrage ou banche
Après un soubassement béton (10 à 15 cm hors sol), on applique sur le pourtour un lit de chaux
(le plus sec possible).
Il sera composé de :
4 parts de sable
1,5 parts de chaux hydraulique
1 part de terre
Le pisé sera stabilisé jusqu'à 70 cm à 10% de chaux. Ce procédé réduit la dégradation du mur
face aux intempéries mais réduit également sa capacité thermique.
AIDES TECHNIQUES : QUI, POUR QUOI, CONDITIONS, DEMARCHES
Association Le Gabion
LIVRES :
The rammed earth house : rediscovering the most ancient building material
Auteur : David Easton, Cynthia Wright, David Eaton
Date : 1996
Format : 306 pages
The rammed earth renaissance video
Auteur : David Easton
Bâtir en pisé : technique, conception, réalisation
Auteur : Jacky Jeannet
Date : 1999
Format : 49 pages
Editeur : Association Française Pisé Terre d'Avenir – Tél : 01133 - 474 265 561
Le pisé : patrimoine, restauration, technique d'avenir
Auteur : Jacky Jeannet
Editeur : Créer
136
Le Torchis
UTILISATIONS
Cloisons (8 à 12 cm) ou parois extérieures (rénovation, colombage).
Cette technique est surtout utilisée pour les maisons à colombage.
PRINCIPE
C'est un mélange terre-paille ou terre-chanvre coulé entre des
banches. La pâte obtenue doit être montée entre les éléments d'une
structure en bois ou en brique (à la main ou à la truelle) et doté
d'une armature interne (planchettes, branches).
Composition: argileux 15 à 30 % sans cailloux (une bonne colle
assez humide).
Fibres: paille ou chanvre (10 à 30 cm) Densité: 1200 à 1500
kg/m3.
Avantages :
plus solide que la terre crue seule
séchage rapide
financièrement plus économe que les autres types de terre crue
Cette technique est très simple est très économique. De plus il est possible d'utiliser la terre du
lieu de construction ce qui est donc très apprécié des auto-constructeurs
Voir construction en terre
Il est préférable de consolider l'assise du mur notamment pour limiter les infiltrations : installez
donc des pierres, galets, ou morceaux de briques dans la partie basse.
N'oubliez pas de piqueter la surface une fois la pose terminée, cela permettra de favoriser
l'accroche de l'enduit de finition.
Il est nécessaire d'avoir une main d'oeuvre importante.
C'est un matériau considéré comme lourd et utilisé en tant que masse thermique.
Il est important d'utiliser du bois sec en cas de colombage récent.
Se méfier également des phénomènes de rétraction du matériau après séchage (faire des essais au
préalable).
Pour fabriquer des grandes quantités de torchis, utilisez une bétonneuse. On fait d'abord un
mélange argile + eau pour obtenir une bouillie liquide, on ajoute ensuite de la paille ou du
chanvre afin de ramollir le tout, puis de la terre et de la chaux pour le durcissement.
Laisser macérer le matériau de 0 à 72 heures avant la mise en place.
Le mélange se brasse soit par piétinement, soit en remuant avec une fourche.
Support: Il est constitué de clayonnages en baguette de saule ou de noisetier (voire de languettes
de bois).
Application: appliquer le torchis de préférence à la main en prenant soin de
bien l'incruster à l'intérieur du clayonnage.
Tirer ensuite la règle et talocher pour obtenir une surface plane et lisse. Puis
piqueter la surface (doigts ou planche à clous) afin de favoriser l'accroche de
l'enduit de finition. Attendre pour le séchage 4 à 5 semaines.
137
Ne pas oublier le chanfrein à l'intérieur du cadre (à l'aide d'une spatule en
biseau pour faciliter le retrait et son enduit futur).
ASSOCIATION LE GABION
138
CONDITIONS, DEMARCHES
LA BRIQUE D'ADOBE
UTILISATIONS
Cette brique ayant une masse thermique de qualité, (de 1200 à 1600kg/m3) elle pourra être
utilisée en extérieur (mur porteur) avec un enduit à la chaux, comme en intérieur (rénovation).
Recommandé et plus adapté pour des cloisons, murs intérieurs.
Il est souvent recommandé d'utiliser cette technique pour la construction d'un mur Trombe (côté
sud).
PRINCIPE
La brique d'adobe est un mélange d'argile, d'eau et de débris végétaux comme de la paille, des
copeaux de bois, de la sciure, du chanvre ou encore des poils d'animaux. On remplit des moules
en bois de cette pâte, que l'on enlève après quelques jours, puis que l'on laisse sécher au soleil
pendant environ 15 jours.
Elle peut être achetée désormais suite à sa fabrication quasi industrielle (presse...).
Entièrement naturel. Voir fiche construction en terre
La fabrication exige beaucoup de terre et de main d'œuvre
Afin d'éviter que les briques ne s'écrasent pendant la pose, le séchage n'étant pas complet,
bourrez bien les joints au mortier afin de limiter la déformation.
A titre indicatif, tarifs chez Sainbiose pour des briques de dimension 25x12x7.4 cm :
1.60 euros TTC l’unité (1.34 HT)
Pour la réaliser on peut utiliser différentes terres tamisées (7 à 10mm).
On remplira donc une bétonnière avec un mélange de terre, d'eau et de
paille ou aussi avec des copeaux de bois, de la sciure, du chanvre ou des
poils d'animaux (5cm maxi).
Ensuite on verse ce mélange dans un moule humide et sablé. On
démoule aussitôt pour laisser sécher environ trois semaines au sec.
De par son épaisseur (10 à 30cm) le séchage de l'adobe nécessite un à
deux mois avant les finitions (enduit extérieur contre l'humidité: chaux)
et enduit intérieur coloré qui rattrapera les différentes irrégularités de ce matériau naturel
LES ELEMENTS A CONTROLER
En auto-construction sa mise en oeuvre demande les bases habituelles de la maçonnerie
traditionnelle (dosage des mortiers, niveau, fil à plomb, respect des triangulations...).
Et comme dit le proverbe: une maison c'est de bonnes bottes et un bon chapeau; aussi comme
pour les autres matériaux de la filière humide on veillera aux fondations (50cm mini) et une large
couverture.
139
Association Le Gabion : http://perso.wanadoo.fr/gabion
Association française de conseil et formation pour professionnels et auto-constructeurs,
spécialiste de la terre crue.
Livres :
Adobe and rammed earth buildings : design and construction
Paul Graham McHenry, University of Arizona Press 1989 (http://www.uapress.arizona.edu)
Adobe Architecture
Myrtle Stedman, Wilfred Stedman, Sunstone Press 1987
The owner-built adobe house
Paul Graham McHenry, University of New Mexico Press 2001
Adobe details
Karen Witynski, Joe P. Carr, Gibbs Smith Publisher 2002
Sainbiose
140
Brique Monomur
Utilisations
Cette brique sert de mur porteur accumulateur et d'isolant (d'où l'appellation de "monomur" en
opposition aux murs composites comme pour la maison bois)
Principe
La matière première est l’argile à forte teneur en carbonate de calcium provoquant une porosité
naturelle lors de la cuisson. Les alvéoles verticales, les faces rectifiées au laser ainsi qu’une
gamme complète d’accessoires (linteau, chaînage…) permettent la rupture du pont thermique ne
nécessitant pas d’isolation complémentaire. L’inertie permet une régularité de la température de
chauffage en saison froide, et une protection à la chaleur estivale.
Exemple : 36.5 cm = parpaing ciment de 20 cm + 10 cm isolant pour la construction de murs
porteurs, scellés par collage
Sa pose est d'une simplicité et d'une rapidité extrême : pas de joint entre les briques grâce aux
créneaux qui assurent la liaison entre elles, juste une couche d'un millimètre de colle (écolo !)
sous chaque rang posée à l'aide d'une encolleuse spéciale . Le seul rajout sera des enduits de
finitions extérieur et intérieur (l'enduit intérieur n'étant d'ailleurs pas obligatoire).
Avantages :
Isolant par lui-même grâce à une structure alvéolaire.
Climatiseur naturel (les murs emmagasinent la chaleur le jour et la restituent pendant la nuit).
Confort acoustique.
Barrière anti-humidité : il retient 5 fois moins d’eau que les autres matériaux. (donc pas de
moisissures) Grâce à l’absence de pont thermiques, l’intérieur est toujours sain : pas de point
froid sur les murs ni de condensation.
Exceptionnelle résistance à l’écrasement et à l’accrochage, insensible au gel et aux rongeurs
Ne se dégrade pas et ne nécessite pas d’entretien.
Coût accessible à tous.
Facile à découper. Manutention aisée (faible poids, poignée de manutention).
Temps de pose réduit. Economie de matériaux (pas de sable, ciment ou isolant).
Temps de séchage rapide (collage sans apport d'humidité).
Faible conductibilité thermique
Peu sensible au brusques variations de température.
Régulateur hygrométrique. Améliore la qualité de l'air intérieur de par sa porosité naturelle.
Matériau propre, sans allergène, sans polluant.
Non renouvelable mais disponible en quantité.
Évite le recours aux matériaux isolants.
Perdure dans le temps.
Déchets inertes.
Le combustible utilisé est un mélange de gaz naturel et d’énergie renouvelable.
141
Utiliser un mortier colle sans matière irritante, toxique, nocive, corrosive ou inflammable pour
ne pas annuler les effets positifs de la brique par l'application de liants, peintures, protections et
enduits polluants ou imperméabilisants qui l'empêcheront de respirer et supprimeront ses autres
caractéristiques techniques (par exemple on peut utiliser un mélange de 1 part de chaux hydratée,
1 part de chaux aux pouzzolanes et cinq parts de sable fin de moins de 2 millimètres).
Les différents types d’appareils et les critères de choix entre ces différents types (avantages
/ inconvénients) et coûts (investissement et fonctionnement)
Monomur Gélis 30 (Imerys)
R=2.03
16.8 euros/m
joint traditionnel
Monomur Gélis 30 (Imerys)
R=2.5
16.8 euros/m
joint mince
Monomur Gélis 37.5(Imerys) R=2.33
16.5 euros/m
joint traditionnel
Monomur Gélis 37.5(Imerys) R=2.77
16.5 euros/m
joint mince
1 - Pose d'un lit d'assise au mortier de ciment hydrofugé tiré à la règle.
2 - Pose de la première rangée en ajustant l'alignement des niveaux.
3 - Gâchage du mortier colle au malaxeur électrique.
4 - Dépose du mortier colle sur une épaisseur de 1mm à l'aide de l'encolleuse.
5 - Pose du rang suivant en emboîtant les briques successives grâce à leur cannelures latérales.
Gages de qualité
CSTBAT
NF
CTAT
RT 2000 (Réglementation thermique) : exigences par rapport aux ponts thermiques, isolation…
AQS (analyse qualité santé)
CESAT (comité Environnement et santé de l’avis technique) ; Avis favorable « environnement
santé »
Label vert : garantit l’absence de polluants dans les produits
Vivrelec
Imerys structure
Les plantées
42680 St Marcellin-en-Forez
Tel : 04 77 52 72 53
www.imerys-structure.com
IMERYS(Briques Gelis - Monomur)
BP 313
31773 Colomiers cedex
Tél. 05 61 30 61 00
www.monomur-gelis.com/
STURM(Biomur POROTHERM)
Chemin des Nivres
01190 Pont de Vaux
Tél. 03 85 36 80 80
www.sturm.fr
142
BOUYER LEROUX(Bio'bric)
BP 5
49280 La Séguinière
Tél. 02 41 63 76 10
Sainbiose :
68 port Rambaud
69002 Lyon (à côté de la sucrière)
tel : 04 78 37 16 03
[email protected]
qem : DOMUS MATERIAUX - www.domus-materiaux.fr
COGEBLOC ::::....
Freycinet 5/6 Port Est
59110 Dunkerque
01 34 50 92 77
Fabricant et vente (particuliers et professionnels) de monomur de pierre ponce.
STURM
50, Rte des Vignes, Wolfisheim
67087 Stasbourg cedex 2
03 85 36 80 80
Produits : BIOMUR Roulé 30, BIOMUR Roulé 37, La Maçonnerie Roulée, BIOMUR
Traditionnel 30, BIOMUR Traditionnel 37
[email protected]
Site Web : http://www.monomur.com
WIENERBERGER SAS
8, rue du Canal, Achenheim
67087 Strasbourg cedex 2
03 85 36 80 80
Fabrication de briques de structure terre cuite (Biomur R30 et R37).
[email protected]
Site Web : http://www.porotherm.fr
Claude Beaulieu
Route de Vouillé - Masseuil
86190 Quinçay
05 49 60 42 74
Maçonnerie monomur, toiture ancienne avec tuiles courbes en terre cuite.
143
Le Bois
UTILISATIONS
L’ossature
C’est la structure principale qui assure la fonction de porteur et de raidisseur. Prévoir :
_ les contreventements : disposés sur le plan longitudinal pour stabiliser la structure de base, ils
rendent stable l’ensemble de la construction face à la pression du vent. Les procédés les plus
souvent utilisés pour contreventer les murs sont le panneau de contreplaqué ou d’aggloméré CtBH, les écharpes en bois disposées en diagonale (comme dans les maisons à colombage), ou des
tirants ou lames en acier.
_la lame d’air (pas indispensable si le revêtement extérieur est étanche) : garantie pour
l’étanchéité à l’eau et pour l’absorption d’humidité. Elle permet au revêtement extérieur de
respirer et de se dilater librement par rapport à la structure interne
Bardage
Un bardage est constitué d’éléments minces en bois massif. Ce revêtement extérieur de façade
est fixé mécaniquement sur une ossature secondaire (chevrons, tasseaux), elle-même fixée sur
une structure porteuse.
La durabilité et la réalisation d’un bardage en bois dépend autant du choix de l’essence, de sa
conception globale, que de sa mise en œuvre et de son entretien. L’essence la plus utilisée pour
la réalisation de l’ossature secondaire est en bois de résineux. Ce choix relève à présent des règes
d’utilisation des bois dans la construction (norme NF B 52-001-partie 4 « critères de classement
visuels. Il est exigé que le taux d’humidité des bois d’ossature et des lames soit compris entre 18
et 20% lors de leur mise en œuvre : proche de l’équilibre hygroscopique, ce taux permet de
limiter le risque de déformation des lames et la formation de gerces. De plus il facilite
d’application d’une finition.
PRINCIPE
Il n'y a aucune raison pour qu'un bâtiment en bois ne dure pas indéfiniment ou, à tout le moins,
plusieurs siècles. Si l'on comprend bien comment protéger le bois de la pourriture et du feu, la
durée de vie utile d'un bâtiment en bois moderne sera aussi longue qu'on le voudra.
Même si le bois n'a pas la même longévité historique que la pierre, il existe des bâtiments en bois
très anciens. Dans les premiers temps, on posait les pièces d'assise directement sur le sol, et elles
finissaient par pourrir; il a fallu attendre le début du 12e siècle pour qu'apparaissent les
fondations en pierre. C'est pourquoi les bâtiments encore debout remontent généralement à cette
époque.
L’industrialisation avec l’arrivée récente des machines de coupe à commande numérique
participe à l’évolution de la filière bois et provoque une baisse importante des coûts. Fort
développement de la préfabrication qui autorise la valorisation des bois reconstitués.
Renouvelable
Capacité à stocker le gaz carbonique
Faible consommation d’énergie pour sa transformation par rapport à ses performances
mécaniques
Recyclable ou réutilisé ou encore revalorisé en énergie
Performances énergétiques ou de réduction des nuisances que procure un chantier filière sèche,
donc sans consommation d’eau, utilisant beaucoup la préfabrication (chantiers rapides avec peu
de déchets)
Évolution importante des produits de traitement et de finition : les traitements préventifs sont
débarrassés des produits organochlorés persistants. Des produits de substitution aux CCA qui
contenaient de l’arsenic ont été trouvés. Idem pour les colles, peintures.
144
A l’extérieur, le bois est soumis aux intempéries. Sans finition, il perd sa couleur d’origine et se
teinte en gris. Ce grisaillement s’accompagne d’une lente érosion (quelques millimètres par
siècle) des couches superficielles, qui n’altère en rien ses qualités mécaniques ou physiques.
Pour les bardages en bois massif, il est possible de laisser le bois sans finition, à condition
d’accepter ce grisaillement plus ou moins uniforme. Le bois traité aux sels de CCA (mauvais
pour l’environnement) prend une couleur un peu verte. L’avantage du bois naturel, c’est un
entretien nul en plus de la protection de l’environnement.
L'eau joue souvent un rôle dans la durabilité du bois, mais ceci ne signifie pas pour autant que le
bois ne doive jamais se mouiller. Au contraire, le bois et l'eau font habituellement bon ménage.
Le bois est un matériau hygroscopique, c'est-à-dire qu'il absorbe et dégage naturellement de l'eau
de manière à trouver l'équilibre dans son environnement immédiat. Sans aucun risque, le bois
peut absorber de grandes quantités d'eau avant d'atteindre une certaine teneur en humidité (TH,
aussi appelée " teneur en eau ") propice à la formation de champignons décomposeurs.
La pourriture
Les moisissures et les champignons de coloration décolorent le bois et, dans certains cas,
peuvent causer des problèmes de santé, mais ils n'endommagent pas de façon importante la
structure du bois. Les champignons de la pourriture molle et les basidiomycètes lignivores
peuvent être à l'origine d'une perte de résistance du bois.
Traitement
Pour un entretien biologique, traiter le bois avec des imprégnations à base de sels boriques
solubles à l’eau (mélanges boratés ou acide borique), avec des cires (cires dures, baumes,
solutions), des produits à base de résines naturelles (vernis, huiles, lasure), des huiles, de l’acide
pyroligneux, du goudron de bois, de la poix, des préparations à base d’huiles essentielles ou
d’extraits d’essences naturellement résistantes.
Depuis bien des années, le produit le plus communément utilisé pour la préservation du bois est
l'arséniate de cuivre chromaté (ACC), mais les choses risquent de changer car l'ACC ne
s'emploie plus dans la plupart des applications résidentielles depuis janvier 2004. Les produits
qui remplacent l'ACC sont le cuivre à l'ammonium quaternaire (ACQ, communément appelé
quat) et l'azole de cuivre (AC). Il s'agit dans les deux cas de solutions appliquées sous pression.
Elles donnent au bois une teinte verte qui s'estompe graduellement. Ces produits ne sont pas
écologiques.
Les borates, autre type de produit de préservation à base d'eau, sont de plus en plus populaires.
Incolores, inodores, non toxiques pour les humains, ils s'emploient avec ou sans pression. On ne
les utilise actuellement que dans des applications à l'abri de la pluie et d'autres sources
d'humidité constante. Ils servent notamment à protéger les ossatures de bois des termites, ainsi
qu'à la réparation d'immeubles ayant subi des dégâts dus aux infiltrations d'eau, en autant que la
principale source d'humidité a été éliminée.
Protection par la conception
Mur pare-pluie : l'eau liquide infiltrée dans la cavité s'écoule rapidement et sans obstacle, et elle
est évacuée vers l'extérieur.
Couches externes du mur perméables à la vapeur d'eau pour que l’eau infiltrée puisse s’évaporer
et s’échapper par l’extérieur.
Pour les éléments du bâtiment qui risquent beaucoup de rester humides, on a recours à des
matériaux durables tels que le bois traité. C'est par exemple le cas pour les matériaux de bardage,
les bardeaux et les lisses d'assise
145
Sous un climat pluvieux, l'avant-toit représente un moyen particulièrement simple et efficace de
limiter les problèmes d'eau dans les murs. L'avant-toit joue le rôle de parapluie pour le mur; plus
il est large, mieux c'est. Toutefois, même un avant-toit de faible largeur contribue à protéger le
mur, surtout par les effets qu'il exerce sur la pluie battante. la présence d'un avant-toit ou d'un toit
en pente aide à faire passer le vent au-dessus du bâtiment, ce qui diminue la pression exercée sur
le mur et donc la force de la pluie battante.
Dans la plupart des cas, l'eau de pluie pénètre dans le mur par un trou. Si l'on ne prend pas la
peine de sceller toutes les discontinuités de l'enveloppe, l'eau risque de pénétrer autour des
cadres de fenêtre et des sorties de sécheuse, aux intersections de plans (balcons, parapets, etc.) ou
par les joints du papier de construction, par exemple
Choix de l’essence
En général on privilégie les essences locales, et les bois de production française sont si
nombreux qu'il en existe des spécifiques à toutes les possibilités d'emploi.
Différents bois et leurs utilisations :
Sapin, châtaigner, cyprès, hêtre, mélèze (Hautes alpes =42% du mélézin français), pin, sont
utilisés pour les structures des édifices.
Le noyer, le peuplier, le chêne, l'érable, le bouleau, le frêne, sont préconisés pour le mobilier, la
décoration, les châssis et planchers.
Pour une même essence, on distingue le vieux bois, ou duramen, et celui plus jeune,
généralement plus clair qui est l'aubier (déconseillé pour les constructions ou à utiliser
uniquement pour les points soumis à une faible contrainte).
Seul le bois de cœur possède ces substances protectrices. l'aubier est sujet à la pourriture, et il
faut assurer sa protection à l'aide de produits chimiques. L'aubier est la partie la plus récente de
l'arbre, la plus proche de l'écorce. Chez l'arbre vivant, il n'exige aucune protection puisque toute
blessure entraîne une réaction contre les organismes étrangers. Le bois de cœur est la partie
intérieure de l'arbre, la plus ancienne, et qui n'est plus vivante.
Il est souvent possible de distinguer à l'œil nu le bois de cœur de l'aubier
car il est généralement plus foncé, mais ce n'est pas le cas pour toutes les
essences. De toute manière, même si vous êtes certain d'avoir affaire à
du bois de cœur d'une essence durable, il n'est pas garanti que vous ayez
le degré de résistance que vous croyez avoir. La résistance à la
pourriture varie d'un arbre à l'autre, et elle peut être plus faible chez les
arbres de plantation. Il n'existe actuellement aucun moyen de savoir si,
par exemple, un morceau de bois de cœur de cèdre est très résistant ou
modérément résistant à la pourriture.
Le meilleur bois est celui qui provient des arbres coupés l'hiver au moment où la production de
sève diminue et la porosité se réduit. Tenir compte des phases de la lune est également nécessaire
car elles influent sur sa structure interne. Avec le séchage, qui élimine la sève résiduelle, le bois
se voit privé des substances protéiques, ce qui l'expose aux attaques des parasites.
On peut aussi utiliser des produits de bois composite, aussi appelés produits d'ingénierie en bois.
Il s'agit de produits assemblés à partir de plus petites pièces de bois collées ensemble comme le
contreplaqué, les panneaux OSB, les poteaux aboutés et les solives en I. Les produits composites
sont fabriqués à partir de diverses billes dont la fibre est orientée différemment dans une seule
pièce, de sorte qu'une partie contraint le mouvement de l'autre. C'est ainsi, par exemple, que le
contreplaqué réalise cette forme d'auto-contrainte
146
Le lamibois, équivalent français de LVL (Liminated Veneer Lumber), est composé de placage
minces de bois recollés à fils parallèles. Vocation essentiellement structurelle : les poutres
peuvent atteindre 23m de longueur et des épaisseurs de 20 à 90 mm. Il peut aussi s’utiliser en
panneau s’apparentant à du contreplaqué ou du multipli.
Dans tous les cas privilégier les scieries locales.
GAGES DE QUALITE
Exiger pour le bois des composants qualifiés : certification CTB structures, AcerboisGlulam…et s’asurer de la qualification des metteurs en oeuvre et prescripteurs.
La certification FSC (Forest Stewardship Council), internationalement reconnue, couvre plus de
38 millions d’hectares de forêts. La présence de son sceau sur un produit du bois signifie que
celui-ci est issu de pratiques forestières socialement et écologiquement responsables.
WWW.CANOPEE.ORG/FSC_QC/FR/ACCFRAN.HTML
www.apawood.org/bbh_index.cfm détails de construction, ainsi que des liens à d'autres
documents utiles de l'APA (en anglais).
La Société canadienne d'hypothèques et de logement (SCHL) publie plusieurs guides des règles
de l'art pour la conception et la construction. Pour commander un guide détaillé sur la conception
et la construction en climat doux et humide comme celui de la côte ouest du Canada:www.cmhcschl.gc.ca/fr/amquablo/toenha/gurear_002.cfm
Confédération de l’Artisanat et des petites entreprises du Bâtiment (CAPEB). Gilbert STORTI,
spécialiste des questions de la construction bois.
Association « Construire autrement » 04 74 88 01 95
Terre vivante, centre de découverte de l’écologie pratique. Domaine de Raud, 38710 Mens. Tel :
04 76 34 80 80. www. Terrevivante.org. organise les samedis de l’habitat (dernier samedi de
chaque mois) pendant lesquels un spécialiste de la maison écologique répond aux questions des
visiteurs, et des journées d’animation à thème + tous les jours, 2 ou 3 visites guidées gratuites
(espace habitat : large gamme de matériaux naturels et aide pour faire un choix)
Oïkos. 114, bd du 11 novembre 1918, 69100 villeurbanne. Tel : 04 78 94 09 65. courriel :
assoikosAinfonie.fr. site : www.oikos.asso.fr. propose des salons, expositions, visites de sites,
échanges d’expériences, chantiers
www.durable-wood.com
AMBIANCE BOIS
Rte d’Eymoutiers
23340 Faux la Montagne
05 55 67 94 06
Construction en bois non traité, lambris, parquets, bardeaux
ARBORESCENCE SARL
147
Les Lanches
73210 Peisey-Nancroix
04 79 07 96 54
Construction en bois
CAD CONSCAD ::::....
- Installateur 29, rue du Faubourg de Saverne
67000 Strasbourg
03 88 22 04 04
Charpentiers. Maisons en bois massif, rondins et madriers.
[email protected]
Site Web : http://www.cadconstruction.fr
FERRY François SARL ::::....
- Producteur La Mandallerie
74230 Manigod
04 50 44 96 18 / 06 12 61 13 84
Toiture et façade en bois fendus, tavaillons, bardeaux. Mélèze, épicea, chataîgnier, chêne.
[email protected]
148
Construire un mur de bois cordé
Un mur de bois cordé est essentiellement composé de bûches liées par du mortier et d'un isolant
en vrac.
Ses avantages sont nombreux :
· Facile à réaliser (auto-construction)
· Bon marché (environ 100 à 150 francs par mètre carré)
· Isolant (il fonctionne un peu comme un double vitrage)
· Respirant, il évacue l'humidité intérieure en excès.
· Esthétique, avec ses formes et ses couleurs naturelles.
· Sain (le bois non traité et le mortier de chaux ou de terre ne contiennent aucune substance
toxique)
Cette technique est très ancienne. On utilisait autrefois un mortier de terre, remplacé aujourd'hui
par un mortier de chaux de sable et de sciure, parfois mêlé de ciment. La qualité du travail
dépend essentiellement du séchage du bois.
1) Matériel et matériaux :
Les outils nécessaires pour réaliser un mur de bois cordé sont les suivants :
· Du cordeau
· Une brouette
· Une pelle
· Quelques seaux
· Des gants de chantier en caoutchouc
Les matériaux de construction sont :
· Des bûches tronçonnées d'équerre, faces parallèles, de même longueur (30 à 45 cm). Toutes les
essence durables conviennent pourvu que le bois soit sec (une période de plusieurs années étant
nécessaire). Il est préférable que les bûches soient refendues.
· Un isolant en vrac (petit copeaux, paille finement hachée, argile expansée, liège, etc....)
· Du mortier.
Il existe plusieurs recettes pour faire du mortier. Un exemple:
· Un volume de chaux
· Un volume et demi de sable
· Un volume et demi de sciure
Le sable à maçonner est généralement du sable de rivière (lavée des argiles et limons). On peut
aussi utiliser du sable de carrière, contenant de l'argile et du calcaire.
La sciure de bois ne doit pas être trop fine comme celle d'une ponceuse. Les résidus de scie
conviennent très bien.
On utilise de la chaux hydraulique naturelle de préférence , qui carbonate lentement en présence
d'eau et s'utilise entre 5 et 25 degrés centigrades.
La chaux, même éteinte, étant corrosive pour la peau, il faut porter des gants en caoutchouc,
résistant à l'abrasion
149
2) Fabrication du mortier :
On dispose les de matériaux en couches successives ou de fond de la brouette, on étale
successivement:
un seau de chaux + un demi
seau
de sciure, et un demi seau de
sable.
un seau de sable et
un seau de sciure
on mélange alors à la main pour
obtenir une poudre homogène
On ajoute ensuite l'eau progressivement tout en remuant avec la pelle
(afin d'obtenir une pâte consistante permettant de former des boules
compactes
3) Montage du mur :
Sur un soubassement, on
réalise d'abord deux gros
boudins de mortier parallèle.
On pose alors les premières
bûches sur le mortier On
pose ensuite un boudin de
mortier sur chaque extrémité
des bûches, semblable à un
gros serpent,
entre lesquels on met
l'isolant (dans ce cas, des
copeaux de bois
saupoudrés de chaux pour
éloigner les insectes)
Deux
cordeaux parallèles déterminent un
plan vertical. Les bûches sont posées
à un centimètre de ce plan. Si cette
distance est constante et si les
cordeaux sont bien mis l’un au dessus
de l'autre, le mur sera d’aplomb.
Pour que le mur soit solide, l'épaisseur du joint de mortier doit être uniforme, (environ trois
centimètres d'épaisseur) Et ainsi de suite en ayant toujours un oeil sur le cordeau. Les bûches
refendues s’emboîtent bien dans un joint régulier.
150
La finition des joints s’effectue à la main: une heure où deux après la pose, on enlève le mortier
en excès, on bouche les trous et on lisse avec le dos des doigts en frottant et en "tapotant" dans
le but de faire ressortir l'eau.
Aux angles des murs et aux ouvertures, on utilise des bûches
plus longues, (environ 50 centimètres) que l'on croise sur deux
rangs. Ces bûches doivent être pourvues d'un biseau afin que le
mortier soit poussé vers l'intérieur. On veille à poser les quartiers
externes avec l'arrondi à l'intérieur, pour la solidité de l'ouvrage.
Pour plus de renseignements, consulter le site d'Alain RICHARD à BIOLOPIN
http://www.aricia.fr/bio-lopin
Source : Gabion.fr
151
Construction en bottes de paille
Cette technique de construction est utilisée depuis plus de cent
ans aux Etats Unis, plus exactement depuis l'invention de la
botteuse-lieuse.
En France il y a une maison de 80 ans d'âge en bottes de paille
près de Montargis. C'est la plus vieille que nous ayons recensée
dans notre pays.
Nous connaissons trois techniques de construction :
1) Technique NEBRASKA
Dans cette technique, les bottes de paille sont porteuses, prises en sandwich et comprimées entre
les fondations et la panne sablière.
Empilage de bottes
2) Technique maçonnée
Nous avons une structure alvéolaire en béton où la paille, en botte, fait le gros du volume du
mur.
3) Technique ossature bois
L'ossature est faite avec des
sections de 20 x 4 (poteaux) et
de 25 à 30 x 4 (solives et
arbalétriers). Elles sont espacées
de la longueur de s bottes.
Les fermes sont réalisées à l'aide de goussets bois. Associés à un plancher et une sous-toiture
contreventente, ils permettent la stabilité du bâtiment
Chaque rang de bottes est comprimé par deux liteaux
La technique paille est idéale pour un mur nord. Une botte de paille équivaut à 30 cm de laine de
verre.
Avant de
dessiner les plans
de détails de la
maison, les bottes
sont triées et
calibrées afin de
définir
l'écartement des
poteaux.
Elles sont également retaillées à la scie à ruban
pour unifier la surface du mur et faciliter
l'accroche de l'enduit. Il faut se procurer des bottes régulières, bien sèches et bien serrées. On
choisit de préférence du seigle, du tritical ou du blé. Les fibres de céréales provenant de
l'agriculture biologique sont à préférer.
152
L'inertie thermique
La construction paille permet de chauffer sans déperdition de chaleur.
La paille est un excellent isolant thermique mais n'a aucune inertie, il n'y a pas de stockage de
chaleur. Il faut donc prévoir des masses thermiques dans l'aménagement intérieur :
- Les sols, en jouant sur l'épaisseur de la dalle.
- Les murs de refend seront réalisés avec de matériaux lourds, terre crue, divers bétons.
- Le plafond, en chargeant de matériaux lourds.
- Les cloisons, en briques de terre pleines, par exemple.
La brique cuite peut être utilisée pour les cloisons, elle est «bio» et peu coûteuse, mais mauvaise
en isolation phonique et de faible inertie thermique. La solution est de les placer à la verticale et
de les remplir de béton de terre ou de chaux.
Pour les murs en paille, l'enduit à la chaux est obligatoire pour permettre à l'humidité de
s'évacuer.
L'épaisseur totale de l'enduit (3 couches) est de 2 à 3 cm.
Traitement du bois
L'idéal pour le bois est d'avoir été coupé hors sève, de bonne lune à la bonne saison. ( l'hiver) Il
paraît alors moins utile de le traiter.
Sinon, il existe un traitement bio. Le sel de bore est le plus économique mais il est lessivable
donc inadapté pour la boiserie extérieure exposée pendant la construction aux intempéries.
Permis de construire
C'est une formalité. S'il s'agit d'une grande surface (+ de 170 m habitables) les services d'un
architecte sont obligatoires. Il s'agit de déposer en mairie un formulaire accompagné d'une photo
du terrain sur laquelle on dessine la maison, et des plans de la maison à bâtir. La construction des
maisons en bottes de paille est possible seulement en auto construction (il n'existe pas encore de
garantie décennale ou de textes de référence en France).
L'assurance
Il peut être fastidieux de trouver un assureur pour les constructions en paille. Bien vérifier son
contrat car certaines clauses peuvent exclure les matériaux non certifiés comme la paille. Jusqu'à
présent, tout constructeur utilisant la paille a trouvé un assureur. Il est important également
d'assurer son chantier pour soi-même (voir son propre assureur) ou pour les personnes venant
travailler sur le chantier (castors).
Le coût
Le coût d'une maison sur le marché français est de 5 000 à 7 000 F du m de surface habitable,
sans compter le terrain, les raccordements EDF et eau. On estime la main d'oeuvre à 35 / 40 %
du coût total. Les murs extérieurs représentent environ 20 % du coût total. En auto construction,
on peut descendre à 2 000 / 3 000 F le m.
BAILLON Jean-Pierre
Quartier Aulovidane
83780 Flayose
04 94 84 63 06
Compact taille système : construction en paille
BAKER Fabien
41, rue du lieutenant Ricard
78400 Chatou 01 30 53 44 10 Association pour la construction en fibres végétales
153
Colombages et murs banchés en chaux et chanvre
Matériel
- Utiliser un mélangeur à axe vertical ou horizontal, ou une bétonnière
- Peigne pour la mise en place de chanvre d'une largeur inférieure ou égale à la banche ou au
colombage, avec 4 à 5 dents de 10 cm de longueur
- Seau de maçon de 10 litres
- Protection (gants)
Préparation du chantier
Colombage
Prévoir la pose d'un liteau ou tasseau cloué au milieu du colombage. Les surfaces ainsi traitées
ne devront pas dépasser un mètre en largeur et un étage pour la hauteur soit 2.5 à 3 m2. Dans le
cas où une des deux faces donnera sur l'extérieur, le colombage devra être recouvert à l'intérieur
(un recouvrement d'une épaisseur de 5 cm des pièces de bois inférieures à 6 cm et d'au moins 8
cm pour les pièces de bois supérieures à 6 cm devra être réalisé).
Murs banchés
Prévoir la pose de pièces de bois, celles-ci seront noyées dans le mortier chaux-chanvre avec une
épaisseur de recouvrement d'au moins 5 cm pour les pièces de bois inférieures à 6 cm et d'au
moins 8 cm pour les pièces de bois supérieures à 6 cm.
Dans le cas où un enduit sera réalisé sur le banché de chanvre, les surfaces enduits ne devront
pas excéder 9 m2, des joints de fractionnement devront être disposés en conséquence et le
banché de chanvre devra avoir une résistance suffisante pour supporter la pose d'un enduit.
Les gaines techniques et boîtes électriques seront posées avant réalisation.
Dosage à réaliser
Chaux 35 kg
Chanvre 100 litres
Eventuellement sable 0/5 mm (facilite le mélange) 5 litres
Eau en malaxeur 28 à 30 litres
A la bétonnière 35 à 40 litres
Préparation du mélange
Dans un mélangeur
Introduire le chanvre et le sable dans le mélangeur, humidifier par pulvérisation le chanvre
jusqu'à ce qu'il change de couleur (il devient plus sombre). Ajouter la chaux par saupoudrage et
continuer à humidifier pour obtenir un mélange homogène (temps de mélange 7 à 10 minutes)
Dans une bétonnière
Introduire une partie de l'eau (environ 25 litres) puis le chanvre (100 litres) ; laisser mélanger
deux à trois minutes puis additionner le liant et laisser malaxer cinq minutes en ajoutant l'eau
restante (10 litres) afin d'obtenir un mélange homogène.
Mise en place
Le mortier de chanvre sera mis en place entre les banches par couches successives de 5 à 10 cm
et tassé (tricoté) à l'aide d'un peigne pour obtenir comme pour les dalles une bonne cohésion. Si
nécessaire, les parties supérieures ou d'accès difficiles seront réalisées par remplissage manuel.
Une réservation de 15 à 20 mm sera prévue pour la réalisation des enduits.
Consommation approximative
Avec 1 m3 de chanvre, on réalise 850 à 950 litres de mortier en place, en fonction du tassement.
Finitions en enduits ou badigeons
La cohésion (taux d'adhérence) du banché de chanvre devra être d'au moins 0.2 Mpa pour
pouvoir recevoir un enduit de finition. Surface de 3 m2 maximum pour les colombages et 9 m2
pour les murs banchés. Après séchage 30 jours minimum et protection nécessaire du mortier
chaux-chanvre, les enduits ou badigeons pourront être réalisés.
Ces travaux demandent une protection à l'eau de pluie.
154
La pose d'un joint périphérique entre les bois du colombage et le mortier chaux-chanvre sera
réalisé afin d'éviter des pénétrations d'eau éventuelles.
Les ouvrages terminés ne doivent pas être en contact avec de l'eau sous forme liquide
.
Caractéristiques techniques
Conductivité thermique du mortier : lambda=0.9 à 0.11 W/m.K. en fonction du tassement et du
liant utilisé
CESA
Chaux et enduits de Saint-Astier
24110 Saint-Astier
Tél. 05 53 54 11 25
Fax 05 53 04 67 91
155
Murs en pierres sèches et calade
UTILISATIONS
La calade sert pour les chemins ou les routes et voir même pour les terrasses.
Les murs en pierres sèches permettent de transformer la pente raide, pauvre en humus, en
planches de culture presque horizontales, au sol plus profond et stable.
LA POSE DES PIERRES
Il est important de savoir reconnaître le sens du lit de la pierre, afin de bien la positionner.
Le lit de la pierre concerne les roches sédimentaires, les strates concernent les roches
métamorphiques. Les strates sont plus ou moins visibles, mais forment des veinages plus ou
moins colorés. Ces plans de stratification déterminent le lit de la pierre. Dans un mur porteur, les
lits seront posés horizontalement de manière à présenter la plus grande résistance à l'écrasement.
Si les lits sont invisibles, elles résistent à peu près à la même charge dans les deux sens.
Lorsque les lits d'une pierre sont disposés verticalement on dit que la pierre est posée en délit.
La pose en délit pour les pierres qui surmontent les ouvertures ( arcs et voûtes). Pour les arcs et
les voûtes, les lits sont disposés parallèlement au rayon de l'arc.
STABILITE D'UN MUR
D'une manière générale, on peut déterminer l'épaisseur d'un mur en fonction de la hauteur »h»
selon cette règle :
- stabilité forte => e = h / 8
- Stabilité moyenne => e = h / 10
- stabilité légère => e = h / 12
Règles essentielles
- Les pierres doivent être assemblées avec un minimum de vide.
- Attention aux ruptures des joints, éviter les coups de sabre
- Pour les roches stratifiées, la pose se fait selon le sens des lits qui seront toujours
perpendiculaires aux sens des forces de pression.
- Le faîte des murs est consolidé par des pierres plus longues et plus lourdes, posées en paneresse
(couverture) .
Maîtrise des eaux, drainage
Pour diminuer la poussée de l'eau derrière le mur et prévenir le ruissellement :
- Réalisation d'exutoires (dérivation des eaux de pluie)
- Parfois drains enterrés dans le cas de passage d'eau important
Vue d'une partie de mur avec sur la gauche le
système drainant fait de petites pierres
Pour les accès d'une terrasse à l'autre, on trouve
des rampes et des escaliers, les rampes, dans le
sens de la pente naturelle du terrain
longitudinales, permettent de franchir des hauteurs
plus importantes avec des pentes modestes.
156
Mur de soutènement avec escalier
Les escaliers, longitudinaux, sont inclus dans l'épaisseur
du mur ou accolé à lui.
Rares sont les escaliers perpendiculaires au mur.
La Calade
On prépare le sol pour la mise de niveau et l'on fait les repérages de hauteur
Généralement on les pose soit sur du sable, soit sur du sable plus de la chaux ( 1 chaux pour 5 ou
6 sable ).
Une calade doit toujours être encadrée ou par des murs
ou par des rangs de marches.
Préparation du lit de sable et de l' encadrement
Dans une calade les pierres ou galets sont toujours posées en délit, c'est à dire verticalement.
On regarde toujours le sens de la pierre avant de la positionner à la suite des autres .
Les pierres sont posées puis légèrement enfoncées
au maillet en caoutchouc.
On recouvre ensuite le lit de pierres
d'un mélange de chaux et de sable ( 1
chaux pour 2 sables) et on laisse sécher.
Le lit de joint est ensuite brossé à la brosse métallique jusqu'à
laisser apparaître le sommet des pierres
CONDITIONS,
DEMARCHES
Montage d'un mur en pierres et d'une calade .
Stage encadré par Philippe OYONARTE .
157
L’ISOLATION
158
L’isolation thermique
POURQUOI ISOLER ?
-Permettre à la maison de mieux vieillir, donc éviter certains travaux d’entretien (avec une
ventilation efficace) : supprimer les risques d'humidité souvent cause de nombreux désordres
(peinture, huisserie,...).
-Améliorer le confort : une bonne isolation supprime « l’effet paroi froide ».
-Les espaces à proximité des parois deviennent ainsi "utilisables".
-Permet souvent d'améliorer l'isolation acoustique.
-Réduire la consommation d’énergie pour le chauffage ou la climatisation : éviter des
déperditions d'air chauffé à travers les parois, en été, l'isolation fait barrière à l'air chaud
extérieur.
Rq :1°C de moins en température ambiante correspond à environ 7 % de moins sur la facture
Par essence, l’isolation a vocation à préserver l’environnement car elle permet des économies de
chauffage et donc n moindre recours aux sources d’énergies polluantes.
Cependant les isolants habituellement utilisés (polyuréthane, polystyrènes, laines minérales…)
ne sont pas sains pour la santé et requièrent une grande quantité d’énergie pour leur fabrication.
Une prise de conscience environnementale provoque donc aujourd’hui, essentiellement en
Europe du Nord, la mise sur le marché de plus en plus d’isolants écologiques comme des fibres
végétales et animales (laine, lin, chanvre..), des isolants minéraux (perlite, vermiculite, argile
expansée, verre cellulaire) ainsi que d’autres matériaux renouvelables (cellulose, fibres de bois ;
liège…)
Que faut-il isoler ?
L'isolation est envisageable sur tous les "éléments" de construction de votre maison, comme le
montre le schéma ci-contre.
Cependant, isoler la toiture est primordial. La majeure partie des déperditions de chaleur se fait
par le toit.
Isoler ensuite les murs nord ou soumis aux vents dominants.
Si le chantier le permet, le sol sera également isolé (5cm de liège).
Principe
La chaleur entre ou s’échappe par de nombreux endroits dans la maison (soit par l’air, soit à
travers la matière, soit par rayonnement des matériaux):
159
Les corps conduisent la chaleur de façon très différente
Les métaux sont bons conducteurs alors que l'air et les isolants sont très mauvais conducteurs de
la chaleur. Le coefficient de conductivité thermique d'un corps est indiqué par la lettre grecque
(lambda) et caractérise l'aptitude à transmettre l'énergie (chaleur) au travers d'un matériau donné.
Il s'exprime en W/m2.°C.
La résistance thermique
Un corps d'une épaisseur donnée résiste plus ou moins au passage de la chaleur. La résistance
thermique, exprimée en m2°C/W, s'obtient par le rapport de l'épaisseur (en mètres) sur le . La
résistance thermique d'un matériau isolant sera d'autant plus élevée que son épaisseur sera grande
et que son coefficient de conductivité sera faible.
Les maisons sont inégales devant l'isolation :
Les maisons anciennes antérieures aux années 20 : leur isolation doit être analysée au cas par
cas. Vous tiendrez compte de la nature des systèmes constructifs (maison à ossature bois colombages par exemples-, murs à remplissage chanvre, terre, toiture en chaume,...).
Vous devrez également vous assurer que l'isolation thermique ne risque pas d'entraîner des
désordres, source d'inconfort ou de dégradation : modifications des conditions d'humidité dans
les parois, réduction de la ventilation.
Les maisons construites avant 1974 : il n’existait pas de réglementation thermique lors de leur
construction, il est donc très important de revoir leur isolations !
Les maisons construites depuis 1974 : depuis 1974, la réglementation thermique a fait l'objet de
plusieurs révisions en 1978, 1982, 1988, qui ont permis progressivement de réduire de 50 % les
consommations énergétiques par logement neuf. Une nouvelle réglementation est applicable à
partir de Juin 2001.
Pour évaluer les dépenses d’énergie d’un logement, vous trouverez un outil d’auto-diagnostic sur
www.ademe.fr à la rubrique « particuliers »
Les bonnes questions à poser avant d'isoler :
La ventilation du logement : pour être efficace, une isolation doit être associée à une
ventilation bien réalisée. Celle-ci peut être naturelle (cf bioclimatisme) ou assistée
mécaniquement (VMC, hydroréglable, double flux,…). Cependant avec une isolation écologique
la ventilation nécessaire est amoindrie.
Les problèmes d'humidité : un isolant ne doit jamais être posé sur une paroi présentant des
signes d'humidité.
160
Réduire les ponts thermiques : le terme "ponts thermiques" désigne des points de la
construction où la barrière isolante est rompue, pour des raisons de mise en oeuvre défectueuse
ou de manque de rigueur dans la conception de l'ouvrage.
Les ponts thermiques se situent généralement aux points de raccord des différentes parties de la
construction : nez de planchers, linteaux au-dessus des ouvertures, nez de refends ou de cloisons
en cas d'isolation par l'intérieur en réhabilitation...L’isolation doit être bien conçue et réalisée
pour minimiser les effets de ces ponts thermiques.
Protéger l'isolant avec un pare-vapeur (du côté de l’intérieur de l’habitat) et d’un pare-pluie (côté
extérieur). Le pare-vapeur (très imperméable) empêche l’humidité de se condenser à l’intérieur
de l’isolant et de stagner, et la pare-pluie laisse l’humidité s’échapper vers l’extérieur. L’isolation
écologique permet cependant de faciliter les éhanges entre les parois et l’air extérieur grâce à des
mtériaux « respirants », ce qui élimine l’obligation d’avoir recours à un pare-vapeur.
Attention ! si l’installation de l’isolant est mal mise en œuvre, il peut prendre l’humidité et
moisir.
Pour choisir un produit d’isolation, on prendra en compte sa résistance thermique R qui figure
sur l’étiquette du produit. Plus R est important, plus le produit est isolant.
La résistance thermique d’un matériau isolant est d’autant plus élevée que son épaisseur est
grande et que son coefficient de conductivité (lambda) est faible.
L'épaisseur d'isolant garantissant une bonne isolation varie selon la région où se situe le
logement. En effet, si 2 ou 3 cm d'isolant peuvent suffire à améliorer le confort d'un logement, ils
ne permettent pas d'obtenir une réduction sensible des déperditions de chaleur, et par là même,
des consommations de chauffage.
Le tableau ci-dessous indique des valeurs de résistance conseillées en fonction de la région
considérée. Entre parenthèses sont indiquées les épaisseurs correspondantes (e) en cm pour un
isolant de 0,040 (laine minérale ordinaire).
H1
H2
H3
Murs : R(e)
1.5 à 2.5 (6 à 10)
1.5 à 2.5 (6 à 10)
1.5 à 2 (6 à 8)
Toitures, terrasses :
2.5 à 3 (10 à 12)
2.5 à 3 (10 à 12)
2.5 à 3 ( 10 à 12)
R(e)
Combles : R (e)
3 à 5 (12 à 20)
3 à 4 (12 à 16)
2.5 à 3.5 (10 à 14)
Plancher : R (e )
1à 2 ( 4à 8)
1à 2 (4 à 8)
1 à 2 (4à 8)
Fenêtres et porte2.00
fenêtres coeff
thrmique Uw
(W/m.K) valeur
maximale (plus il est
bas, meilleure sera
l’isolations de la
fenêtre)
161
En toiture, même si on recommande 20 cm, les 12 premiers centimètres sont les plus importants,
les centimètres suivants sont plutôt fonction du budget disponible. Pour les murs intérieurs, une
isolation de 6 cm de panneaux semi-rigides fera le plus souvent l’affaire.
POURQUOI DES ISOLANTS NATURELS ?
pour leur capacité à absorber et restituer l’humidité : les isolants naturels sont hygrophiles,
permettent à la maison de respirer, facilitent les échanges gazeux et régulent l’humidité (donc
pas de condensation)
parce qu’ils évitent les phénomènes « boîte de conserve » des alliés laines
minérales/polyuréthane/polystyrène/ et surtout « isolants minces » , plastique, véritables nids à
condensation et à maladies
parce que les procédés de fabrication sont souvent peu gourmands en énergie
parce que les fibres de bois, le liège et la cellulose apportent un confort d’été incomparable
(rétention de la chaleur 5 à 7 fois supérieure à la laine de verre)
parce que ces matériaux sont réutilisables (que fera-t-on du polyuréthane lors de a destruction,
sinon l’incinération, génératrice de dioxines ?)
parce qu’ils sont fabriqués par de petites structures, souvent environnementalistes convaincues,
souvent génératrices d’emploi local, aux procédés de fabrication connus de tous
Selon plusieurs études (dont celle de « que choisir », l’air ambiant des logements est entre 2 et 10
fois plus pollué que l’air extérieur : toxicité des éthers de glycol (solvant utilisé dans les
peintures, vernis, enduits, vitrificateurs et produits ménagers), formaldéhyde (gaz présent dans
les vernis, colles à carrelage, revêtements muraux, bois agglomérés..), lindane (insecticide
interdit en agriculture mais largement présent dans les rayons droguerie) et autres métaux lourds
mettent noter santé en danger. Produits reconnus dangereux par les professionnels mais sans
obligation de mention sur les emballages
Quel isolant choisir ?
Le choix des isolants se fera en fonction des critères suivants :
le coût et la facilité de la pose
la capacité thermique en hiver (en coefficient lambda)
la capacité de l’isolant à s’échauffer en été
Quelques pistes de solutions :
pour une isolation sous combles aménagés, préférer les isolants à densité forte comme la
cellulose ou les fibres de bois qui empêchent ou réduisent fortement les surchauffes estivales
si le budget est primordial, la cellulose en vrac a le coût de revient le plus faible. Parmi les
isolants en rouleaux ou panneaux, le chanvre et les fibres de bois sont les maitres-choix
pour le sol, utiliser le liège pour sa résistance mécanique
En Drôme et Isère, le matériau le plu répandu est la ouate de cellulose, qui se dépose avec une
machine dans les toitures et les murs. C’est le matériau qui a le meilleur rapport qualité/prix en
pose, mais il doit être posé par un professionnel. On trouve aussi beaucoup de chanvre pour les
murs et plafonds, qui a l’avantage de pouvoir être posé par n’importe qui, donc pas besoin de
faire appel à un installateur. La laine de mouton a l’avantage d’absorber et restituer l’humidité
sans se dégrader, cependant il est déconseillé de l’utiliser en dessous de 1000m d’altitude où elle
162
peut attirer les mites (il faut donc dans ce cas l’imprégner d’un anti-mites tous les 10 ans). Enfin
les briques monomur pour la construction permettent d’isoler tout en absorbant et restituant
l’humidité.
Voir fiches et tableau comparatif
GAGES DE QUALITE
Les certifications à connaître
ACERMI certification des isolants : elle complète le marquage CE de ces produits qui est
obligatoire depuis 2003. Toutes les caractéristiques déclarées sont certifiées : elles sont a minima
la résistance thermique avec la conductivité thermique, le comportement à l’eau, le
comportement mécanique (et selon les cas la réaction au feu).Le classement ISOLE donne
l’aptitude à l’emploi du produit. La certification des isolants permet aux utilisateurs de choisir
parmi différents produits celui qui convient le mieux à l'ouvrage. La méthode est simple et ne
demande pas de connaissances approfondies ou de calculs compliqués.
Elle se définit à partir de la résistance thermique en ce qui concerne les propriétés d'isolation
thermique - et à partir des niveaux d'aptitude à satisfaire les sollicitations physiques engendrées
par l'emploi (classement ISOLE).
Les produits sont reconnaissables par la marque ACERMI portée sur les étiquettes.
CEKAL certification des vitrages
ACOTHERM certification des portes et fenêtres
NF, CSTBat certifications pour les produits d’isolation : ces certifications s’appliquent aux
matériaux d’isolation porteurs tels que le béton cellulaire, les briques ou le monomur terre cuite.
La résistance du mur y compris le joint est évaluée et certifiée. Ces certifications comprennent
les caractéristiques d’aptitude à l’emploi selon l’application dans l’ouvrage
Les produits certifiés sont reconnaissables par l’apposition de la marque sur l’emballage.
En référence à la norme française NFP 75-101, un produit destiné au secteur de l'habitat est
défini comme isolant thermique si sa conductivité thermique (lambda) est inférieure à
0,065 W/m2.°C et sa résistance thermique (R)est au moins égale à 0,50 m2.°C/W.
Les labels sont peu poussés concernant les maisons individuelles. On trouve Cequami et Qualitel
Cstb : http://atec.cstb.fr
AIDES FINANCIERES : QUI, POUR QUOI, COMBIEN, CONDITIONS, DEMARCHES
Il n’existe pas d’aides financières spécifiques à l’isolation de constructions neuves.
Par contre s’il s’agit d’une réhabilitation, il est possible d’obtenir des crédits d’impôts
(notamment pour un changement de vitrages ou la construction d’une véranda) ou une
subvention de l’ANAH (voir fiche aides financières).
Les travaux de rénovation bénéficient de subventions de l’ANAH sous certaines conditions, ainsi
que de réductions fiscales.
Pour évaluer les dépenses d’énergie d’un logement, vous trouverez un outil d’auto-diagnostic sur
www.ademe.fr à la rubrique « particuliers »
Oikos est un centre de ressources phare concernant les matériaux de construction écologique
Cf. fiche sur les aides techniques
163
CFI - Comité Français de l'Isolation
tél :01.42.85.47.00
ANAH - Agence Nationale pour l'Amélioration de l'Habitat
tél :01.44.77.39.39
ANIL - Association Nationale pour l'Information sur le Logement et la Réglementation
tél :01.42.02.65.95
Les plus connus dans la région sont Isoverre (St Gobain), les points P (marchands de matériaux
qui vendent parfois des matériaux d’écoconstruction), Quintessence.
164
Des exemples de techniques d’isolation
165
La Cellulose
UTILISATIONS
La cellulose assure la respiration de l'enveloppe de la maison et diminue au maximum la
condensation.
Isolation des toitures, des murs extérieurs, des cloisons intérieures, des planchers phoniques et
combles.
PRINCIPE
La cellulose est obtenue à partir de papier recyclé. Elle a une apparence fibreuse de couleur
grise. C'est l'isolant écologique en vrac le plus utilisé pour son rapport qualité/prix.
Pas de démangeaison au contact de la peau, pas de concentration de substances nocives, capacité
d'absorption et régulation de l'humidité, inodore, électrostatiquement et électriquement neutre,
aucune émission de gaz toxiques, pas de poussières fibreuses toxiques.
Non consommable par les insectes et rongeurs, insensible aux champignons.
Valorisation d’un déchet de la filière papier
Peu d’énergie consommée (6 kWh/m) à la production
Recyclage et compostage possibles pour les versions exempte d’agents chimiques ajoutés
La mise en oeuvre doit respecter les règles de perméance en matière d’isolation respirante
(utilisation de pare-vapeur cellulosique WIKA) avec une protection totale contre les infiltrations
d’eau (protection cellulosique WIKA ou multiplex-top GUTEX). La perméance de la paroi
interne doit être en concordance avec la perméance de la paroi externe.
Les panneaux peuvent dégager de la poussière irritante.
Nécessité de protection des voies respiratoires des ouvriers en contact avec la ouate de cellulose
en vrac
Présentation en panneaux :
Cette présentation associe ouate de cellulose, fibre de jute, liants à base de sulfonate
d’aluminium, d’une épaisseur de 40 à 160 mm. Ces panneaux peuvent s’utiliser pour réaliser
l’isolation de toitures ente chevrons ou l’isolation de murs.
Tarifs à titre indicatif :
Épaisseur 60mm : 12 euros/m
120 mm : 20.30 euros/m
160 mm : 28 euros/m
En granulés:
Leur densité les réserve à un usage horizontal .
Amélioration des bruits d’impact :22dB (mesure en plafond massif et chape de béton)
En vrac :
elle sera utilisée en vrac sur des planchers de comble ou en remplissage de lambourdes ou encore
dans les cloisons. En épandage, il faut compter 2,5 sacs/m3
Tarifs indicatifs : 21 euros pour un sac de 15 kg, soit environ 1.40 euros /kg
45 euros/m3
166
GAGES DE QUALITE
normes DIN 4102. certification par le DIB (Equivalent CSTB pour l' Allemagne et l' Europe).
CELLUBIO
Ouate de cellulose à projeter, issue de la filière bois, allie la facilité de mise en oeuvre par
projection (sans poussières) et un classement au feu M1.
Patrick AUBERT
BP 73
94142 Alfortville cedex
Tél : 06 09 11 70 88
web : www.cellubio.com
HOMATHERM
Les panneaux calorifuges "flex CL 040" sont en cellulose extraite de papier de journaux.
Les panneaux calorifuges "holzFlex 040" sont réalisés à partir de fibres de bois et conditionnés
dans une gamme d'épaisseurs de 30 à 160 mm.
HOMATHERM France distribue les produits du fabricant allemand HOMANN Dämmstoffwerk
à Berga. (Suisse)
web : www.homatherm.de
HOMATHERM France
77, rue du Grand Chemin
F-59100 ROUBAIX
Tél : 03.20.11.19.10
ISOFLOC
Isolant thermique (0.041 W/m°C pour 50 kg/m3) insufflé mécaniquement, afin de isoler murs,
plafonds, sols et toits :
Avis Technique CSTB.
Zürcherstrasse 511
St.Gallen-Winkeln
CH-9015
Distribution en France
Les 3A
Stéphane Habuda
26 rue Enclos-Fermaud
34000 Montpellier.
Tél. 04 67 06 94 97
Thermofloc (Autriche) pour les panneaux
Thermofloc France pour les granulés :
Tel : 05 31 85 43 06
Cf. www.qem.fr (vendeur)
167
Chanvre et Lin
UTILISATIONS
Le chanvre conditionné en panneaux s'utilise pour l'isolation du toit, des murs, et du sol dans
d'anciennes ou nouvelles constructions. Sa pose (même pour le bricoleur) est simple et
rationnelle: un travail propre, très peu poussiéreux (une très bonne tolérance de la peau sans
sensations de démangeaisons), et une isolation optimale.
La chènevotte en vrac peut s’utiliser naturelle, notamment pour la confection de mortiers
isolants. Des versions bituminées sont aussi utilisées pour la réalisation de sous-couches de
parquets flottants. La minéralisation rend la matière organique insensible aux moisissures dans
des conditions de mise en œuvre du matériau compatibles avec les règles de la construction.
La bonne qualité de diffusion de l'air du chanvre assure une régularisation automatique de
l'humidité sans déperdition de chaleur et rend l'habitation saine et confortable. Comme le
chanvre ne contient pas d'albumine, les insectes ne s'y attaquent pas.
PRINCIPE
Le chanvre a été pendant des siècles une plante de première nécessité pour l’humanité, car elle
fournissait les fibres pour le tissage, le cordage, le papier…l’huile pour l’alimentation, la
médecine, l’éclairage. Elle se cultive sans pesticides, avec un minimum d’engrais et sans apport
d’eau. Elle endigue la pollution et améliore l'état des sols. De plus il assainit l'air, car lors de sa
croissance il assimile le CO-2. Après sa moisson, le chanvre laisse un champ propre et riche en
éléments minéraux.
Sa transformation est purement mécanique par séparation de la tige et de la fibre.
La fibre ou filasse est utilisée dans la fabrication des panneaux ou rouleaux d’isolant, ou en
vrac ; ses principales qualités sont : sa résistance à la traction, sa rigidité (donne de la tenue), sa
résistance naturelle aux insectes et rongeurs, son imputrescibilité en atmosphère aérobie.
La chènevotte est ce qui reste d’un plant de chanvre, après que l’on en ait extrait les fibres
textiles et les graines.
Le lin fut avec le chanvre l'une des principales plantes textiles cultivées depuis l'Antiquité ; peu
exigeant en pesticides et en engrais, il est aujourd'hui principalement produit dans le nord de la
France et notamment en Normandie pour la fabrication de tissus ( la tige ) et d'huiles (les
graines). Les fibres courtes non utilisées par l'industrie textile sont récupérées pour l'élaboration
de feutres d'isolation. Pour parvenir à un produit final texturé, que ce soit en panneaux ou en
feutre, la matière première subit un traitement aux sels minéraux (sel de bore et silicate de
sodium), puis elle est cardée et thermoliée avec des fibres de polyesthers pour former de la ouate.
Cette matière est ensuite séchée, aérée et conditionnée aux formats souhaités.
Le lin a un excellent coefficient de conductivité thermique (lambda = 0.037 à 0.038), un bon
pouvoir hygroscopique : la laine de lin peut absorber 10 fois plus d'eau que la laine de verre sans
se détériorer. Utilisé depuis plusieurs dizaines d'années comme matériau d'isolation dans les pays
du nord de l'Europe, on ne lui connaît aucune limitation, aucun défaut quand à ses propriétés
d'isolation, son impact sur l'environnement ou sur la santé des habitants. Ne dégage pas de
fumées toxiques lors des incendies. Norme EI pour les émanations de formaldéhydes.
Le chanvre, est un produit écologique qui ne contient aucun additif susceptible de nuire à
l'environnement.
Le remplacement du Chanvre ne pose plus un problème car c'est un matériau recyclable.
Valorisation d’un résidu de la culture du chanvre, qui demande peu d’entretien et d’intrants.
Recyclage et compostage possibles pour les versions non texturées.
168
Comme le chanvre, comme la laine de mouton, le lin utilisé dans la fabrication de matériaux
d'isolation, est un sous produit de l'agriculture, sa valorisation est donc bénéfique pour les
agriculteurs, pour l'environnement, et bien entendu pour la santé.
Ressource renouvelable sans trop d’exigences culturales.
Quantité d’énergie nécessaire à sa fabrication moyennement élevée.
Matériau recyclable et compostable (sauf présentations liées au polyester)
Granulat de chanvre en vrac (chènevotte)
Isolant thermique et phonique en vrac, en déversement mécanique ou manuel pour le
remplissage de plancher, plafond…ou en mortier avec de la chaux pour enduit isolant,
colombage, isolation des toitures, chape légère, dalle isolante, nivellement de plancher. Non
traité, ignifugé
Sous sa forme brute, on l'utilisera dans les mortiers de chaux pour la réalisation de dalles
isolantes phoniquement et thermiquement ainsi que pour l'isolation intérieure et extérieure des
murs. S’utilise en béton de chaux isolant pour : dalle isolante, murs banchés, isolation de murs,
toitures... Nivellement de planchers - Banchage sur structure bois - Remplissage de colombage.
Panneau isolant semi-rigide de laine de chanvre
Idéal pour mur, cloison, toiture, comble, plancher. Pas de phénomène de tassement dans le
temps, durabilité exceptionnelle.
Pur une épaisseur de 100mm, compter environ 11 euros /m
Rouleau isolant de laine de chanvre idem ci-dessus
Filasse en vrac
Isolant thermique vrac, économique, pour plancher, mur, toiture, ou calfutrage lors de la pose de
porte, fenêtre, trou.
La laine de lin
Même utilisation que la laine de verre : isolation des toitures, cloisons
intérieures, des planchers, des combles
- en panneau de lin semi-rigide, pour le doublage des murs neufs et de
rénovation, l'isolation des cloisons creuses et des murs à ossature bois.
Matériau de remplissage (ne participant pas à la stabilité de la structure)
utilisable dans les habitations individuelles isolées ou jumelées à 2 niveaux maximum.
Quelques tarifs à titre indicatif :
Panneau isolant semi-rigide de laine de chanvre
Epaisseur 40 mm(R=1.02) :8.5euros/m
Epaisseur100mm (R=2.56) : environ 15 euros/m
Épaisseur 160 mm (R=4.1) : environ 24 euros/m
Filasse en vrac
Au kg : 5 euros/kg
Par 10 kg : 2.5/kg
Par 300 kg : 1.4/kg
169
La laine de chanvre en rouleaux (tarifs ecologis)
PRIX TTC / m (promotion chezPris
Ecologis)
Sainbiose
10,20 7,5 Euros
20,20 9 Euros
12.6
EPAISSEUR
50 mm
80 mm (R=2.05)
En moyenne : 13.8 euros/m
Granulats de chanvre (tarifs ecologis, non stabilisé - Chanvre construction)
CONDITIONNEMENT
PRIX TTC / m3 Ecologis
Sacs de 0,2 m3
97 Euros
Prix
sainbiose
67.5
La laine de lin en rouleaux (tarifs ecologis)
Prix
PRIX TTC / m (promotion chez
indicatif
Ecologis)
habituel
9,80 7 Euros
24,60 12 Euros
21.34
EPAISSEUR
50 mm
100 mm
Laine de lin en plaques semi-rigides
Épaisseur 40 mm : 12.35 euros/m
Épaisseur 80 mm : 25.00 euros/m
POUR LE CHANVRE :
HOCK Vertriebs-GmbH
Postfach 1329
76291 Stutensee, Allemagne
URL : www.thermo-hanf.de
Distribution en France
ECOMAISON
Madame Diaz
24 rue des Études
11300 Limoux
Tél. 04 68 31 92 50
CHANVRIERE DU BELON
Production de chanvre issu de culture biologique : pour construire, isoler, décorer, ..
Les Kaolins
BP3
29340 Riec sur Belon
Tél. 02 98 06 45 34
www.chanvre-diffusion.com
URL : www.terrachanvre.com
TERRACHANVRE
Production de chanvre issu de culture biologique
170
Loriot Mine
22110 Trémargat
Tél. 02 96 36 59 07
[email protected]
MEHABIT
Un matériau d'isolation et de nivellement en vrac, fabriqué à partir de chanvre. Le granulat est
enrobé d'une substance à base de bitume naturel. Utilisé comme sous-couche de chapes
flottantes
Strasservil
Eurovente SA
Zac de Valentin, BP 3011 25045 Besançon
ISOVER FLORAPAN
L'entreprise multinationale Isover commercialise une gamme végétale "FLORA" en partenariat
avec Bioinnova.
FLORAPAN est un isolant en laine de chanvre (0.040 W/m°C) commercialisé en panneaux
semi-rigides.
www.solutions.isover.fr/
BUITEX
Le Moulin, 69470 Cours le ville
Tel : 04 74 89 95 96
www.chanvre.com
Chanvrière de l’Aube
Rue du Général de Gaulle
10200 Bar-sur-Aube
Tel : 03 25 92 31 92
www.chanvre-diffusion.com
Isochanvre
Le Verger
72260 rené
Tel : 02 43 97 45 18
www.isochanvre.com
Effiréal
1, rue Nationale
29120 chenillé
tel : 02 41 30 60 19
Fédération nationale des producteurs de chanvre
20, rue Paul Ligneul
72000 Le Mans
Tel : 02 43 51 15 00
Carhalo
22250 Broons
Producteur et distributeur de chanvre pour la construction, l'isolation ; aide à l'auto-construction,
conseils, information
02 96 84 63 ou 02 96 84 77 80
171
ADAM Association
5, rue Lafare
84000 Avignon
04 90 27 30 21 ou 04 90 28 93 92
Procédé de construction CANOSMOSE avec le chanvre brut + liants et agrégats structurants
naturel. Architecture organique bio-énergétique écologique au confort global : thermique,
dynamique, hydrométrique, phonique, acoustique et qualité vibratoire [email protected]
POUR LE LIN
:
SANOPAN (Bacqueville en Caux)
GISOLMAX (St Cyr sur Mer)
TEXTINAP
4 rue Marcel Vardelle
BP 1037
87050 Limoges cedex
Tél : 05 55 01 46 67
POUR LES 2 :
DOMUS MATERIAUX ECOLOGIQUES 1 rue Dewoitine
F-31700 Cornebarrieu-Toulouse Tél : +33/ 05 61 85 43 06 Fax : + 33/ 05 61 85 48 93
172
La laine de mouton
UTILISATIONS
Excellent isolant thermique, ininflammable, résistante aux rongeurs
Utilisée comme matériau alternatif aux laines minérales chaque fois qu'il faudra isoler des
combles soit agrafée entre les chevrons des rampants, soit déroulée sur le plancher du grenier.
La laine de mouton doit cependant être traitée contre les mites tous les 10 ans pour les
habitations situées en dessous de 1000m d’altitude.
Elle absorbe très bien les excès d'humidité et ne se tasse pas. Fabriquée avec les moutons du
pays, elle est d'un excellent rapport qualité prix. Son coefficient d'isolation est très performant.
Très pratique dans les cas de vieilles charpentes irrégulières.
PRINCIPE
Depuis des millénaires, l'homme l'a utilisée comme isolant de son habitation : la yourte des
Mongols et autres peuples d'Asie centrale est constituée de laine de mouton sous la forme de
feutre. Plus près de nous, des témoignages attestent qu'elle fut utilisée par nos ancêtres du
Moyen-Âge pour isoler leurs habitations. De nos jours, ce sont les Allemands qui, les premiers
en 1990, l'ont déposée comme matériau d'isolation homologuée.
Ces propriétés en font l'un des matériaux d'isolation les plus performants :
Un coefficient de conductivité thermique exceptionnel (lambda = 0,035 environ)
équivalent à celui du liège et bien supérieur aux laines minérales (0,040 pour la laine de verre).
Elle est ininflammable
Elle peut absorber jusqu'à 30 % de son poids d'eau sans paraître mouillée et retrouve tout son
gonflant une fois sèche.
Elle est légère (densité 20 Kg/m), facile à poser, peut se compresser (utile dans le cas de
charpentes irrégulières)
.
Laine de cellulose est à remplacer par laine de mouton
brute
Documentation : Isofloc, extrait de "L'isolation
Ecologique"
de Jean Pierre Oliva. Copyright Isolfloc
Ressource renouvelable valorisant un sous-produit
agricole
Faible quantité d’énergie pour la production
Fibres de polyester éénergivores
Recyclable et compostable (sauf version au polyester)
173
Elle peut s’utiliser telle quelle, directement après la tonte. A ce stade, elle est encore pourvue
d’une couche protectrice graisseuse appelée le suint, ce dernier, dégageant une forte odeur, sert
de répulsif contre les insectes, et notamment les Mites. Pour les présentations commerciales, elle
est cardée et texturée au moyen de fibres thermofusibles type polyester ou sur un canevas en
polypropylène. Le lavage de la laine lui retire son suint, et par la même occasion sa protection
contre les insectes. Mais les fabricants la lavent à la soude et au savon, puis la traitent contre les
mites. Les additifs antimites (Aulan, Mitin ou Konservan) sont des pyréthrinoides de synthèse
dont la toxicité pour les animaux à sang chaud est très faible, mais non négligeable.
Estimation des quantités nécessaires : Avec une tonne environ, une isolation dont l'épaisseur
moyenne tourne autour de 30 cm environ sur 90 mètres carrés de plancher.
Une quantité de laine (non cardée) de 10kg/mètre carré est largement suffisante.
A titre indicatif, le prix de la laine dans l'Yonne oscille entre 0,5 et 0,7 Euros du kilo
Un conseil :"Faire la tournée" des petits éleveurs de moutons élevés pour leur viande qui ne
valorisent pas leur laine et qui s'en débarrassent, pour se la procurer ainsi à moindre frais.
Les tondeurs achètent la laine de bonne qualité uniquement et surtout auprès d'éleveurs
importants. La laine noire, en particulier n'intéresse personne et elle est bien souvent brûlée. La
période de tonte annuelle s'étale de début mai à fin juin (dans l'Yonne).
Si vous souhaitez de la laine d'un éleveur bio, cherchez un éleveur sur l'annuaire de l'agence bio
(http://annuaire.agencebio.org/)
- en rouleau
Obtenu à partir de fibres de laine de mouton issue d'élevages pyrénéens. La laine cardée,
thermoliée, traitée anti-mite, constituant une nappe non tissée présentée en rouleau
Domaine d'utilisation : Isolation des toitures en rampants, des planchers horizontaux et combles.
40 mm d’épaisseur : 6.4 euros/m
de 6 à 8 cm d'épaisseur sans polyester au prix de 9 le m TTC
100 mm d’épaisseur : 15.86 euros/ m
Soit 20 euros/m pour un PIELV
- feutre
L'aiguilletage permet d'obtenir une densité de laine pour la protection phonique. L'aiguilletage
n'est pas adapté à l'isolation thermique. Le tassement est inévitable à terme dans les épaisseurs au
delà de 15 mm
GAGES DE QUALITE
l'institut écologique et toxicologique IBR a un LABEL DE QUALITE .
DAEMWOOL
Le procédé NATISO de fabrication des rouleaux de laine de mouton DAEMWOOL permet de
conserver toutes ces qualités de la laine tout en offrant un matériau répondant aux dernières
exigences du bâtiment et du développement durable.
Daemwool-France BP 50
09120 Varilhes
174
1 rue Dewoitine
F-31700 Cornebarrieu-Toulouse Tél : 05 61 85 43 06
Site Internet : www.domus-materiaux.fr E-mail : [email protected]
ÉTOILE DU BERGER
Laine de mouton pour l'isolation thermique et acoustique de l'habitat.
www.etoileduberger.fr
Prades
63210 St. Pierre-Roche
Tél : 04 73 65 89 03
ecologis.com
« La laine de mouton que nous vous proposons est fabriquée est traitée anti-mites avec du "
Mitin ", un produit non toxique pour les humains. Elle est lavée au savon et à la soude. Notre
laine de mouton ne contient ni polyesters, ni polypropylène, ni aucun adjuvant de synthèse ; nous
la garantissons : " Pure laine ". Elle provient de la tonte des brebis de l'Ardèche, est traitée dans
les usines du sud du Tarn (France / Sud Ouest). Nous la faisons fabriquer spécialement pour
notre Boutique (Produit direct d'usine), ce qui nous permet de contrôler toutes les étapes de sa
fabrication et de vous garantir un produit de très grande qualité.
"LE BIO, c'est aussi raccourcir les circuits": Nous profitons d'une industrie textile locale vieille
de plus d'un siècle pour concevoir, mettre au point et fabriquer des matériaux d'isolation bio
raccourcissant au maximum les distances et les intermédiaires du producteur au consommateur. »
Textinap (Limoges) : 05 55 01 46 67
175
Le Liège
UTILISATIONS
Assurant un confort et un bien-être à l'intérieur de l'habitat et un parfait équilibre entre la
température, l'humidité, la pureté de l'air, les conditions acoustiques et les bruits d'impacts. Il
peut être appliqué sur toute surface ou avec d’autres matériaux appropriés.
Ses qualités de conservation sont éprouvés par plus de 50 ans d'ancienneté dans les cloisons de
chambres froides installées au milieu du siècle dernier dont on récupère aujourd'hui le liège
intact dans les murs de démolition pour être ensuite recyclé, reconditionné et replacé dans de
nouvelles constructions.
PRINCIPE
Le liège pur expansé est issu de l'arbre chêne-liège (matière idéalement renouvelable) qui est
exploité abondamment dans le bassin méditerranéen. Après avoir été séparée du tronc de l’arbre,
cette écorce est réduite en granules, puis expansée à la vapeur d’eau. Les granules brunissent, se
dilatent, s’agglomèrent entre eux sous l’action de la résine naturelle qu’ils contiennent.
L’aggloméré est ensuite découpé selon les dimensions et l’épaisseur souhaitées. Le liège expansé
est utilisé depuis plus de 150 ans et doit son importante capacité d’isolation thermique au nombre
important de cellules « pièges à air » qu’il renferme.
Ses principales qualités sont : imputrescibilité, isolation (chaud, froid, bruit), légèreté, résistance
à la compression et au feu, hydrofuge, insensible aux champignons. Insensible aux insectes et
rongeurs et garde ses qualités indéfiniment (parfois recyclé à partir de récupération dans des
maisons anciennes). Ne dégage pas de fumées toxiques en cas d’incendies.
Ressource renouvelable mais d’assez faible disponibilité
Entretien des espaces dans lesquels il pousse
Recul des incendies liés aux broussailles
Peu d’énergie consommée à la fabrication (entre 80 et 90 kWh/m)
Sans additifs; il est collé avec sa propre résine
Attention à certaines présentations utilisant colles ou vernis synthétiques
En milieu humide, il est incontournable car il est le seul matériau écologique industrialisé qui
soit 100 % naturels et qui présente la plus sûre garantie dans le temps dans des constructions
avec risque d'humidité. (collage direct sur la brique, finition par projection directe d'un enduit
tant à l' intérieur qu'a l'extérieur).
Panneaux de liège expansé : en murs, sols, toiture, intérieur ou extérieur, sous
dalle flottante et/ou chauffante, terrasse, chambre froide, mur de brique, salle
d’eau.
Totalement imputrescible, léger, étanche, résistant à la compression et auto
extinguible.
Est utilisé en panneaux de 1 m x 0,5 m pour l’isolation thermique et phonique des sols, murs,
combles...
Peut se crépir, peindre ou tapisser.
Mise en oeuvre très facile, peut se scier, se clouer, se coller à froid ou à chaud.
Granulat de liège expnsé
176
Isolant thermique et phonique en vrac, en déversement mécanique ou manuel pour le
remplissage de planchers, plafond…ou en mortier avec de la chaux pour l’enduit isolant,
colombage, isolation des toiturs, chape légère, dalle isolante, nivellement de plancher.
Pour avoir une idée des coûts (ecologis) :
Le liège expansé en panneaux
PRIX TTC/m
EPAISSEUR
Prix Sainbiose R
Ecologis
20 mm
6,50 Euros
6.40
0.5
30 mm
9,60 Euros
9.10
0.75
40 mm
12,00 Euros 11.8
1
50 mm
15,50 Euros 14.8
1.25
60 mm
18,00 Euros
Autres épaisseurs
80 mm
25,00 Euros
sur commande
100 mm
30,00 Euros
Le liège expansé en granulats
PRIX TTC / m3
Prix Sainbiose
CONDITIONNEMENT
Ecologis
158 euros
Sacs de 250 litres/17 kg 190 Euros
Peut être éventuellement trouvé à 140 euros de m
GAGES DE QUALITE
Le CSTB et le LNE. Certificat ACERMI, qui confère le LABEL VIVRELEC.
LIEGISOL
Matériau d'isolation 100% naturel et renouvelable. Le liège expansé pur allie des qualités
d'isolant thermique, phonique et antivibratoire.
20, rue de Moscou
40140 Soustons
Tél. 05 58 41 10 42
ALIECOR
Distributeur de liège expansé pur pour l'isolation et la décoration.
3190, Avenue de la Chalosse
40140 MAGESCQ
Tél. 05 58 47 67 67
E-mail: [email protected]
Web: www.aliecor.com
AGGLOLUX
Liège expansé pour isolation thermique et phonique, dalles de décoration,....
Web : www.agglolux-gilardenghi.com
Quartier Hardy
40140 Soustons
Tél. 05 58 41 18 25
177
SMT SNIC
Liège aggloméré et granules
Distriport-Mas Plaisant
BP 80213
66161 Le Boulou Cédex
Tél. 04 68 83 01 60
LIEGEXPAN (Ellwiller)
Chêne Liège (Paris)
Bemart (Paris)
Au liégeur (Paris)
DOMUS MATERIAUX - www.domus-materiaux.fr:
THERMOLIEGE panneau de liège expansé
THERMOLIEGE liège expansé en vrac
178
D’autres isolants
179
Plumes de canard
en rouleau
Vermiculite et
Bois feutré
perlite
Perlite et vermiculite
70% de plumes de
sont d'origine
canard, 10% laine de
minérale. Ils
Compositio mouton, 20%fibres
chutes de bois
s'obtiennent en
n
textiles polyester
résineux défibrées
soumettant à une
assurant la cohésion
forte chaleur une
du matériau
roche minacée
laine de bois
utilisable telle quelle
plumes lavées et
comme isolant en
traitées, débarrassées
vrac, par projection
ainsi des
ou insufflation.
Conditionn microorganismes
Plus souvent laine
qu'elles abritent.
ement
transformée en pâte
Certaines versions
par adjonction d'eau
traitées avec un
puis coulée et
antimites.
agglomérée en
panneaux
Isolation déversée
ou confection de
mortiers et bétons
allégés.
isolants ou panneaux
Usages les
Version bituminées techniques en
plus
pour l'isolation
complément
fréquents
d'isolation
phonique des
planchers ou pour
ravoirage de
surfaces irrégulières.
180
Copeaux de bois
Fibre de coco
Briques de terre cuite
alvéolées
Les murs
« monomurs » ne
surface des noix de requièrent pas
coco
d’isolation dès que les
briques possèdent au
moins 19 alvéoles
généralement incorporés
à de la chaux hydraulique
pour en faire un béton
allégé qui assure une
stabilité à travers le
temps. Parfois aussi
minéralisés et
conditionnés en sacs de
50 L, en vrac ou liés à un
béton.
Utilisés en vrac, sans liant
en isolation déversée pour
combles ou planchers.
Plus souvent sous forme
de béton allégé en chape
isolante sur terre-plein,
locaux chauffés, en dalle
d'étage ou sur vieux
plancher.
en vrac mais le
plus souvent
subissent un
cardage et un
traitement
ignifugeant au sel
de bore et se
présentent sous
forme de panneaux
élément porteur du
bâtiment, murs,
linteaux, planchers.
Avantages
Bilan
environne
mental
Plumes de canard
en rouleau
atténue les bruits
aériens grâce à sa
structure complexe.
Conserve ses
performances
d'isolation et
d'absorption de
l'humidité à travers
le temps.
disponible en grande
quantité dans les
régions d'élevage
aviaires, valorisation
d'un sous-produit de
l'Agriculture.
Consommation
d'énergie à la
production assez
faible, mais plus
importante pour le
transport.
Recyclage difficile
du fait de la présence
de fibres
synthétiques
Vermiculite et
perlite
insolubles dans
l'eau, inertes avec
les solvans
organiques et
imputrescibles'
incombustible
Bois feutré
Copeaux de bois
Fibre de coco
classement au feu
M2
ininflammable associé à
un liant (chaux ou
ciment).
Inerte, imputrescible et
résistant aux insectes, aux
microorganismes et aux
rongeurs.
excellent isolant
acoustique.
Classement au feu
B2 en Allemagne
(difficilement
inflammable)
ressource
renouvelable, issue
Matière non
d'une monoculture
Ressources
renouvelable mais
intensive.
disponible en grande renouvelables en
Quantité d'énergie
grande disponibilité.
quantité.
Valorisation d'un sousnécessaire à sa
Consommation
Peu d'énergie
produit de la filière bois.
production
consommée (12,5
d'énergie à la
Bois fixateur de CO2.
moyenne, mais
production (230
kWh/m) à la
Ressource renouvelable.
élevée pour son
production.
kWh/m).
Recyclage et compostage
transport.
Présentation nature
Fixation du CO2
possibles sous la version
Pollutions liées
par le bois.
en vrac facilement
vrac
aux unités de
réutilisable, mais
Recyclage et
fabrication et au
compostage
recyclage difficile
mode de culture.
pour les autres
possibles
Réutilisable et
versions.
compostable.
181
alvéolées
évitent l'accumulation
de couches
superposées. Réagit
très bien aux excès
d'humidité.
Incombustible.
Non consommable et
non dégradable par
les micro-organismes.
non renouvelable
mais disponible en
quantité. Quantité
d'énergie importante à
la production.
Évite le recours aux
matériaux isolants.
Perdure dans le
temps. Déchets
inertes.
Plumes de canard
en rouleau
Bilan
sanitaire
Tarifs
Vermiculite et
perlite
inoffensive pour la
santé humaine sous
leur forme pure.
Diffusion de gaz
inoffensif.
Possibilités
nocifs pour les
d'allergies à la plume versions bituminées
lors de la pose.
ou siliconée.
Dégagement de
Possibles effets sur
la santé de l'antimite sulfure d'hydrogène
en cas de
utilisé
combustion de
versions bituminées
ou siliconées.
Pour toiture:
60mm: 9 euros/m
HT.
100 mm: 11
euros/m HT. Pour
mur:
12 à 15 euros pour
40 mm: 7,87
100 lites
euros/m HT, 80mm:
11,81 euros/m. Pour
panneau acoustique:
10 mm: 5,3
euros/mHT. 20 mm:
5,83 euros/m
Bois feutré
Copeaux de bois
Fibre de coco
alvéolées
Pas de toxicité
avérée. Dégagement
de sulfure
d'hydrogène en cas
de combustion de
panneaux de bois
feutrés bituminés
sans effet négatif connu.
Pas de dégagement de
fumées toxiques en cas
d'incendie
sans danger pour la
santé Pas de
dégagement
toxique en cas
d'incendie.
pas de toxicité avérée.
Régule l'humidité et
assainit l'ambiance
intérieure
Panneaux flexibles:
30mm: 6 euros/m,
80 mm: 13,5
euros/m. Panneaux
isolants thermiques
et phoniques: 40mm
: 10 euros/m, 80
mm: 20 euros/m
Soit 40 à 50
euros/m pour un
PIELV (1)
possibilité de réaliser soimême un mortier isolant
en achetant des copeaux
de bois dans une scierie et
de la chaux hydraulique
1er prix. Solution à
réaliser que si les
proportions à respecter
sont connues.
4,80 euros /kg en
vrac, 1,20 euros/m
en bande
soit 25 à 30
euros/m pour un
PIELV
182
Plumes de canard
en rouleau
Vermiculite et
perlite
Efisol:
nº1. ZI,
89330 St Julien du
Sault. Tel: 03 86 63
29 10
Fabricants
Isopar:
224,, av. des
Morillons, ZI
Doucettes,
Nap'tural SAS.
95140 Garges les
94, route de la
Gonesses
Roche, 85210 Sainte
Tel: 01 39 93 88 22 .
Hermine. Tel: 02 51
28 88 31 . www.
CMMP:
Batiplum.com
45, rue St
Petersbourg, 75008
Paris.
Tel: 01 43 87 45 75.
Perlite France:
5, route de Saverne,
67370
Schnerscheim. tel:
03 88 58 73 58
Bois feutré
Copeaux de bois
Fibre de coco
alvéolées
Stroba:
10A, rue du
Bernstein, 67650
Dambach la Ville.
Tel: 03 88 92 49
92
Voir fiche Monomur
Agepan (Forbach),
Armand SA (Lons le
Saunier),
Compagnie
française du
panneau (St Loup
sur Semouse),
Agrsta Distribution.
221, chaussée Jules
César, 95250 Beauchamp.
Tel: 01 34 18 35 50.
Egger (Rion des
Landes),
Granuland:
ZI, BP 51, 40110
Morcenx, Tel: 05 58 08
11 74.
Isoroy (Lisieu),
Kronospan
(Luxembourg),
Malvaux SA
(Loulay),
MDF Aquitaine
(Morcenx)
(1) : PIELV= pouvoir isolant équivalent à la laine de verre
183
Silwood:
IBS, ZI, 73310 Motz,
Tel: 04 79 63 74 21
On trouve aussi d’autres isolants :
roseaux (13 euros/m pour un pouvoir isolant équivalent à la laine de verre)
fibragglos : panneaux de fibre de bois minéralisé+ciment ou plâtre magnésie (18 à 50 euros/m selon que les panneaux soient souples ou rigides)
granulat de bois minéralisé : copeaux de bois , en vrac sans lint ou en béton léger avec ciment ou chaux (11 euros pour un sac de 50L)
argile expansée (150 euros/m3)
verre cellulaire (40 euros/m pour un PIELV)
laine de coton (20 à 25 euros/m pour un PIELV)
184
L’Isolation des surfaces vitrées
Utilisations
Peut permettre d’augmenter la surface vitrée pour la même dépense d’énergie, et donc
d’améliorer l’éclairage naturel.
Le double vitrage est plus performant que le simple vitrage,
Il réduit l'effet de paroi froide,
Il diminue les condensations et lieux de déperditions thermiques,
Il contribue par ailleurs à améliorer l'isolation acoustique.
Le VIR (voir plus bas) permet des économies d’énergie de 10 à 20% de la consommation
habituelle (entre 800 et 1200 kWh selon le logement et la région)
L’amélioration de l’étanchéité à l’air d’un logement permet de supprimer les courants d’air mais
nécessite la mise en place d’une ventilation contrôlée capable de faire « respirer » votre
logement.
Grâce à cette ventilation, vous réduirez les risques de condensation, d’odeurs et vous
bénéficierez d’une bonne qualité de l’air.
Vérifier la qualité de la menuiserie.
les différents types d’appareils et les critères de choix entre ces différents types (avantages /
inconvenients) et couts (investissement et fonctionnement)
- Si vos menuiseries sont en bon état mais encore équipées de simple vitrage :
Le survitrage
Il consiste à poser sur la fenêtre existante une vitre rapportée à l'aide de profilés spécifiques. Il
convient alors de renforcer l'étanchéité de la fenêtre à l'aide de joints appropriés. Trois types de
systèmes existent : ouvrants, démontables et fixes.
Avantage : c'est une solution peu onéreuse, mais d'une efficacité relative.
Inconvénient : le vitrage apporté peut alourdir l'ouvrant et provoquer son affaissement puisque ni
sa structure ni sa quincaillerie ne sont prévus pour supporter cette surcharge. Pour éviter tout
problème, avant de choisir cette technique, il faut faire un diagnostic des menuiseries existantes.
Le double vitrage de rénovation
Il consiste à remplacer sur la fenêtre existante le simple vitrage par un double vitrage dit de
« rénovation ». Il s’agit de doubles vitrages équipés en atelier de minces profilés permettant de
les fixer dans les feuillures existantes. Le choix des profilés en aluminium ou en PVC se fait en
fonction de l’esthétique recherchée et du mode de pose souhaité.
Comme pour la technique précédente, le vitrage de rénovation peut alourdir l’ouvrant et
provoquer son affaissement puisque ni sa structure ni sa quincaillerie ne sont prévues pour
supporter le doublement du poids du virage. Il est important de renforcer l’étanchéité de la
fenêtre.
-Si vos menuiseries ne sont pas en bon état :
Le remplacement des fenêtres
Le remplacement de la fenêtre est la solution à retenir dans tous les cas où la fenêtre existante est
en mauvais état .Elle apporte une isolation thermique et acoustique supérieure.
Economiquement, c’est la solution la plus performante. Il est recommandé de choisir des fenêtres
équipées d’un VIR.
185
Opération plus lourde que la précédente, elle nécessite souvent des travaux de maçonnerie plus
importants qui ne pourront préserver la décoration autour des baies. Cette méthode est
généralement retenue quand des contraintes d’ordre architectural existent, telles que le respect
des lignes des cadres menuisés et des surfaces vitrées.
Certaines sociétés proposent un catalogue important de fenêtres dites de rénovation, aux cotes
des modèles anciens.
-Le Vitrage à Isolation Renforcée (VIR) ou vitrage peu émissif
Une fine couche transparent peu émissive (généralement à base d’argent) est déposée sur une des
faces du verre .Cette couche agit comme un bouclier invisible pour empêcher en hiver la chaleur
intérieure de fuir à l’extérieur . Elle permet aux rayons solaires de passer à travers le vitrage sans
les laisser en sortir.
Le VIR a un pouvoir isolant deux fois supérieur à celui d 'un double vitrage ordinaire, et plus de
trois fois supérieur à celui d 'un vitrage simple. Il a des caractéristiques thermiques quasiment
identiques à celles d’un mur massif ou isolé.
Ce gain peut être renforcé par l’usage du gaz argon.
Il peut même permettre des économies de chauffage de l'ordre de 10 %, tout en améliorant
fortement les conditions de confort. En effet, il fait disparaître l'effet de paroi froide.
Associé à un système de gestion des apports solaires, il peut contribuer à limiter les effets de
surchauffe en été.
Double vitrage à faible pouvoir émissif
-Le rôle des protections solaires
Les protections solaire s'apprécient l'été dans la gestion des apports de chaleur par le soleil. Les
fermetures, volets et persiennes, jouent un rôle important au niveau de la sécurité anti-intrusion.
Mais leur rôle est également essentiel sur le plan thermique. Des volets pleins en bois limitent
sensiblement les déperditions de chaleur la nuit, et constituent une barrière aux rayonnements
UV lointains responsables du refroidissement des surfaces vitrées.
Les travaux d'isolation s'inscrivent le plus souvent dans des opérations plus larges de
réhabilitation, aussi est-il difficile d'indiquer des coûts avec précision. Il est recommandé de faire
réaliser plusieurs devis détaillés.
D'autre part, le calcul des coûts doit intégrer l'investissement de base, mais également les gains
en termes de consommation d'énergie, de confort, et tenir compte du fait que les locaux ont été
remis à neuf ou que l'enduit extérieur a été refait.
186
LES FINITIONS
187
Enduits
Enduits à base de chaux
Origine de la chaux - Définition
La roche mère la plus répandue sur la terre est le calcaire (carbonate de calcium) qu'une simple
cuisson suivie d'une extinction transforme en chaux naturelle, ce qui explique l'ancienneté de ce
matériau et son omniprésence.
Les chaux "pures" résultent exclusivement de la cuisson d'un matériau calcaire suivie d'une
extinction sans aucun ajout ni additif.
Les deux sortes de chaux et la norme française
Si le gisement calcaire ne contient pas ou peu de silice, on obtiendra par cuisson une chaux
calcique (CL) durcissant seulement au contact de l'air. Si le gisement calcaire contient une
certaine proportion de silice, on obtiendra par cuisson une chaux hydraulique (NHL), qui
possède à la fois la faculté de durcir au contact de l'eau (propriétés hydrauliques) et au contact de
l'air (propriétés aériennes). La silice plus ou moins combinée à la chaux libre lors de la cuisson
donne plusieurs catégories de chaux (NHL 2-NHL 3,5-NHL 5).
La nouvelle Norme Française NF P 15-311 de Janvier 1996 regroupe dans un même texte les
définitions et les caractéristiques des différentes chaux de construction en identifiant clairement :
les types de chaux et leur regroupement dans la même norme,
les classes de résistance et leurs désignations normalisées,
la garantie de conformité apportée par l'autocontrôle obligatoire.
Quelle chaux utilisait-on autrefois ?
Avant l'avènement du ciment, la chaux était utilisée partout. La croûte continentale de notre terre
comportant comme élément dominant la silice (plus de 60%), c'est la chaux hydraulique
naturelle qui était la plus répandue et la plus utilisée, comme le confirme les études récentes
faites sur les mortiers anciens réalisés à l'extérieur.
Dans les régions, moins nombreuses, où proliféraient les gisements de calcaire sans silice, les
chaux produites (calciques) étaient fréquemment hydrolysées par apports de matériaux
pouzzolaniques (cendres, etc.).
L'avènement du ciment
La découverte du ciment, rapidement exploité industriellement, a immédiatement rétrogradé la
chaux naturelle au rang de produit marginal. Les exigences industrielles ont rapidement éclipsé
les avantages liés à la chaux et la grande majorité des fabricants n'a pas résisté.
Aujourd'hui la restauration de notre patrimoine est devenue une préoccupation majeure, et on
redécouvre justement les vertus de la chaux.
188
L'avenir de la chaux
De l'époque romaine jusqu'à nos jours, l'homme a toujours bâti avec des matériaux locaux.
La chaux résiste au temps et aux évolutions technologiques qui n'ont pu la rendre complètement
discrète, car elle est étroitement liée au savoir faire, au geste et aux outils de l'artisan bâtisseur.
Tant que nous aurons la volonté de respecter notre patrimoine par l'utilisation des produits
naturels existant autrefois, la chaux restera le matériau indispensable.
189
1) -Le Tadelakt Le Tadelakt est un enduit à la chaux brillant et imperméable à base de chaux ,qui peut être
aussi bien utilisé en intérieur qu'en extérieur. C'est l'enduit traditionnel des hammams et
salles de bains des ryads et des palais du Maroc. Il a la particularité d'être "ferré" avec un
galet de rivière et d'être traité au savon noir. Il est réalisé avec de la chaux de la région de
Marrakech.
Son aspect doux et fin avec des ondulations dues au travail du galet, et son étanchéité qui permet
de l'utiliser jusqu'à en faire des baignoires et des lavabos lui confère des possibilités de
décoration inégalées.
En arabe, Tadelakt veut dire caresser, masser. L'enduit est patiemment "caressé" avec un galet de
pierre dure puis ensuite "massé" avec du savon noir.
Seule la chaux de la région de Marrakech procure les propriétés d'étanchéité et de profondeur à
cet enduit très particulier.
Cet enduit est idéal pour les salles de bain y compris les vasques, baignoires, les sols, piscines et
toutes autres utilisations ornementales.
COLORATION
Akterre propose ce Tadelakt appelé Tierrafino Stone dans les couleurs naturelles suivantes :
Ref.
Désignation
Vendu
par
5.303
TIERRAFINO STONE®, Blanc de Delphes
5.403
TIERRAFINO STONE®, Ocre Romain
5.503
5.603
TIERRAFINO STONE®, Orange de Nassau seau de
TIERRAFINO STONE®, Rouge de Djenné 12,5 Kg
5.703
TIERRAFINO STONE®, Vert d'Iquitos
5.803
TIERRAFINO STONE®, Gris de Goméra
environ 3 m2 en 4 mm d'épaisseur
Ces couleurs peuvent être mélangées entre elles, ce qui permet d’obtenir une large gamme de
teintes.
Avant le mélange avec les pigments, Tierrafino Stone peut éventuellement être tamisé à 2 ou 3
mm pour enlever les plus gros grains (qui peuvent être écrasés et réutilisés). Le tamisage n’est
pas obligatoire, les gros grains donnant au Tierrafino Stone un aspect naturel particulier.
UN SUPPORT MINERAL
Il faut éviter les supports à base de plaques et ne travailler que sur des supports solides et rigides
en briques, béton ou pierre. Tierrafino Stone peut être appliqué sur à peu près tous les enduits à
base de chaux-ciment-sable rugueux. Le support peut être humide pour une meilleure liaison.
APPLICATION
Tierrafino s’applique avec une truelle ou une lisseuse métallique. Il se retravaille ensuite avec
une la taloche en bois ; puis on utilise en alternance le galet (et la lisseuse plastique pour les
grandes surfaces).
Le lendemain (12 heures environ), on étale du savon noir à l’éponge et on lisse au galet. Puis il
faut laver le mur à l’eau froide après 24 heures pour enlever les derniers excédents de savon et
relustrer. Le fait de « graisser » le support au savon doit être effectué une fois par mois pour un
190
support très sollicité. Sans toutefois utiliser le galet, vous pouvez finir l’opération pour lustrage
au chiffon doux.
PIERRES UTILISABLES
Un galet de rivière en granit ou équivalence de dureté, pierre semi-précieuse, agate, améthyste ou
toutes autres pierres d’une dureté de 9 à 14.
ETANCHEITE
C’est le traitement au savon noir qui rend l’enduit étanche, il est important de le faire
correctement et dans les 24h après la pose de l’enduit.
BRILLANCE
Après que le Tierrafino Stone ait complètement séché, il est possible de le cirer avec presque
toutes les sortes de cires transparentes pour pierre
TEMPS D’APPLICATION
Il n’est pas possible de faire plus de 3 à 4 m par jour pour une personne seule. Nous
recommandons 2 applicateurs ou plus pour des surfaces plus importantes.
SECHAGE
Le séchage complet et l’obtention de la dureté définitive du Tierrafino Stone sont de 4 mois
(important pour les salles de bains). Il est donc conseillé d’être particulièrement prudent au cours
des 2 premiers mois, la dureté évoluant petit à petit.
ENTRETIEN
Afin de ne pas détériorer votre Tierrafino Stone, il est conseiller de le laver avec du savon noir et
de n’utiliser ni crème à récurer ni produits anti-calcaire.
CONSOMMATION
Utilisation de 3.5 kg de poudre Tierrafino Stone par m.
TARIF ET LIVRAISON
36euros pour 12.5 kg
Tierrafino Stone est livrable partout en France en 1 semaine.
FABRICANT ET FOURNISSEUR :
AKTERRE
Le Gît
38210 St Quentin sur Isère
tel : 04.76.07.42.05
[email protected]
www.akterre.com
191
2). Enduit à la chaux décoratif pour intérieur.
Prêt à l’emploi. Facile à mettre en œuvre.
Résistant. Laisse respirer les murs.
Fongicide et bactéricide.
Couleur Terre distribue 3 types d’enduits à la chaux. Les 2 premiers sont :
-Polydeco (P): Enduit de finition à la poudre de marbre fine.
Aspect légèrement structuré, stuccé ou lissé. Se ponce après séchage
-Granideco (G): Enduit de finition à la poudre de marbre et silice.
Aspect rustique et structuré. Recommandé pour toutes les finitions rapides sur support abîmé,
présentant de légers défauts de surfaces
SUPPORT BRUT
Sur enduit minéral lisse taloché fin pour le polydeco.
Sur enduit minéral pour le granideco
CONSOMMATION
P : 0,6 à 1,4 kg/m selon technique utilisée.
G : 1,2 à 2 kg/m selon technique utilisée.
COMPOSITION
P :A base de chaux aérienne, poudres de marbre fines.
G :A base de chaux aérienne, poudres de marbre de différentes granulométries.
MODE D’APPLICATION
S’appliquent au platoir, au couteau ou se projettent. Travailler à votre rythme par 1 à 3 m à la
fois pour éviter les traces de reprise. La température d’exécution doit être comprise entre +5° et
+30°.
Polydeco doit être dilué de 5 à 10%, il s’applique à la brosse à badigeon. Il peut se travailler
ensuite au couteau, ou à la brosse. Pour obtenir un effet glacé ou stuccé, le travailler en deux
couches « dans le frais » à 3 heures de prises.
Granideco peut se travailler ensuite au couteau ou à la brosse, au rouleau à poils longs ou à
crépir.
TEMPS DE SECHAGE
Attendre 24h à 48h selon ventilation après l’application de l’enduit pour l’application d’un glacis
(ou d’un polish pour le P).
ENTRETIEN
Sensible aux tâches humides. Pour une protection totale, appliquer un glacis. Ne poudre pas.
P : Poncer légèrement en cas de tâches
G : Gratter légèrement en cas de tâches.
192
3) Enduit à la chaux décoratif pour intérieur et extérieur.
Enduit de finition à la chaux aérienne et silice.
Aspect traditionnel pour coloration fresque ou enduit taloché.
Prêt à l’emploi . Résistant.
Laisse respirer les murs.
Fongicide et bactéricide.
Recommandé pour finition traditionnelle talochée ou pour finition à fresque.
SUPPORT BRUT
Sur enduit minéral.
OUTILS D’APPLICATION
Platoir, truelle, taloche bois.
CONSOMMATION
2 à 3 kg/m. Compter environ 1 kg/mm.
MISE EN ŒUVRE
L’Intonaco est prêt à l’emploi et s’applique directement sur un corps d’enduit à la chaux ou sur
ciment. Peut se diluer de 1 à 2% pour une consistance plus fluide.
ENTRETIEN
Gratter ou poncer en cas de tâches.
FABRICANT :
Couleur Terre SARL
B.P 2
11190 Couiza
Tél : +33 (0) 4 68 74 14 77
[email protected]
www.couleurterre.com
193
4)Autres enduits
La chaux pure
Plasticité, perméabilité
Teinture naturelle blanche
Sur tous supports
Lors d’utilisation dans des zones froides (montagnes), une addittion de ciment est conseillée.
Sur les zones où l’humidité est permanente (montagne), il est préférable de se limiter à la
réalisation de rejointement.
Sur des supports lisses et non absorbants, une addition de résine est nécessaire.
Téréchaux
Pour les supports « peu résistants »
Chaux naturelle faiblement hydraulique et de blancheur élevée.
Décorchaux ou chaux aérienne « poudre » ou « pâte »
Extrême finesse et blancheur très élevée
Destiné en priorité à la réalisation de parements ou de badigeon
Dans les zones froides (montagnes), il est préférable d’utiliser de la CHAUX PURE BLANCHE
LC*** ou de la CHAUX PURE TRADI 100
Utilisation exclue dans les zones à l’humidité permanente
La chaux colorée
Issue de la chaux pure blanche LC***, elle en possède toutes les qualité avec la couleur en plus.
Lors d’utilisation dans les zones froides (montagnes..), une addition de ciment est conseillée.
Chaux naturelle pure
Pour les enduits et les (re)jointements.
Chaux naturelle grise= chaux naturelle pure+ciment pour la résistance et la prise plus rapide du
mortier. Déconseillé pour la réalisation d’enduits
Badigeon à la chaux naturelle
Pour les finitions décoratives de grande finesse à l’intérieur ou à l’extérieur.
Sous forme de poudre ou de pâte
Tous supports enduits au mortier hydraulique et supports plâtre, à l’exception des supports peints.
Température d’utilisation entre 8 et 30 °C
enduit fin prêt à l’emploi pour la rénovation
composé de chaux naturelle pure, de sable sélectionné et de charges minérales spécifiques
et d’adjuvants
Mélange de chaux blanche et de ciment blanc
Pour la confection de mortiers d’enduits et de maçonnerie, spécialement adjuvanté pour un
passage facilité en machine ) vis ou à piston
Il existe des mélanges avec du chanvre
Revêtement mince pour la rénovation
194
Dressement d’uniformisation pour les façades extérieures peu exposées et peu dégradées ayant
été réparées
Destiné au ragréage des façades, il sera dans tous les cas recouvert d’un revêtement associé
Ne peut pas être utilisé sur les façades non protégées pour une toiture importantes, sur les
soubassements et les parois sujettes aux remontées capillaires, sur les surfaces horizontales
démunies de protections supérieures et sur toutes les zones exposées au ruissellement et au
rejaillissement des pluies, et directement sur des parties en bois ou métalliques
S’applique uniquement sur les supports plâtre gros ou plâtre/chaux
FABRICANT ET FOURNISSEURS :
Chaux & Enduits de St-Astier C E S A
24110 SAINT-ASTIER
Tél : 05 53 54 11 25
[email protected]
www.c-e-s-a.fr
AUTRES FABRICANTS ET FOURNISSEURS
FOURNISSEURS EN RHONE-ALPES :
MOURRIER REVETEMENT
555 av. de Chambéry
73230 St Alban Leysse
Tél : 04 79 33 08 81
MOURRIER REVETEMENT
4 av. du Vieux moulin
74600 Annecy-Seynod
Tél : 04 50 45 36 27
PPG
6, chemin de Saint Gobain
69190 Saint Fons
Tél : 04 72 89 59 39
Courriel: [email protected]
Ets ROSSET
916 avenue de Genève
74 170 Le Fayet
Tél : 04 50 78 10 54
MOURRIER REVETEMENT
72 route de Bonneville
74112 Annemasse
Tél : 04 50 37 63 45
195
Enduits à base de terre
Les supports
Les enduits en terre conviennent pour tout type de support : briques cuites, briques en terre crue,
pisé mais aussi béton cellulaire, parpaings de béton, plâtre, plaques de plâtre ou panneaux divers.
Avant d'appliquer un enduit de finition en terre, les surfaces sèches, rugueuses et inégales sont
ragréées avec un enduit de base ; les surfaces trop lisses ou trop absorbantes sont préparées avec
une sous-couche d'accroche.
Les couleurs, les textures
Il existe une large palette de couleur d'enduits : blanc,
ivoire, ocre, orange, saumon, rouge, brun, vert, gris...
Ces couleurs sont les teintes naturelles des argiles, qui sont
liant et colorant à la fois ! Les enduits sont donc teintés dans
la masse ce qui facilite les dosages : les couleurs restent
égales d'un mélange à l'autre. Il n'y a pas de différence de
couleur visible au niveau des reprises éventuelles. De
nombreuses nuances peuvent être obtenues par le mélange
des enduits de différentes couleurs. Une fois appliquée, la
couleur de l'enduit ne s'altère pas car les argiles sont insensibles aux rayonnements "UV".
La terre n'est pas uniquement un matériau esthétique, elle est également agréable au toucher. Elle
invite à la travailler et à la modeler. Même les débutants obtiennent d'excellents résultats car
l'enduit en terre ne se solidifie qu'en séchant, et non par réaction chimique irréversible. On peut
donc le travailler à loisir, en le gardant humide ou en le réhumidifiant au besoin.
L'application
Les enduits en terre prêts à l'emploi peuvent
s'appliquer à la truelle ou à la machine. Le liant
des enduits en terre, l'argile, durcit en séchant
sans prise chimique, ce qui rend ces enduits
maniables et le chantier plus flexible.
Il n'y a pas de déchet de chantier, les restes d'enduits déjà préparés ou même
tombés par terre peuvent être réutilisés ; même s'ils ont séché, il suffit de les
réhydrater. Le chantier et les outils se nettoient facilement.
En résumé :
Matériau
Support
Application
Finition
murs de pierre ou outils : machines à enduits
Enduits de base de terre, parpaings projeter, taloches et monocouches,
de béton
spatules, truelles enduits de finition
196
Enduits en
terre
monocouche
(prêt à peindre
ou à enduire)
Enduits
de finition
de couleur
Sous-couches
murs de pierre ou
de terre, parpaings
de béton, briques
monomur cuites,
enduits de base
enduits de base
en terre,
autre support lisse
avec sous-couche
béton, plâtre,
plaques de plâtre
outils : lisseuses,
couteaux, truelles
enduits de finition,
peintures de
finition
outils : lisseuses,
couteaux, truelles
outils : rouleaux,
pinceaux
enduit de finition
de couleur :
TIERRAFINO®
ou enduits Japonais
CLAYTEC®
La terre et ses avantages
Les enduits intérieurs en terre sont constitués d'argiles, de sables, souvent il est ajouté des fibres
végétales et parfois de la cellulose. Ils ne nécessitent aucune transformation chimique, ni cuisson
à la fabrication, ce qui en fait une solution écologique et saine pour vos finitions intérieures.
Une fois appliquée, la terre a des propriétés particulières. Elle est perméable à la vapeur d'eau,
l'argile absorbe et rend l'humidité régulant ainsi l'hygrométrie de la pièce. Elle atténue de cette
façon l'impression de moiteur en absorbant l'excès d'humidité qu'elle rendra plus tard quand l'air
sera trop sec. Bien entendu, ces phénomènes fonctionnent encore mieux avec des couches de
terre plus épaisses, par exemple avec un enduit de base en terre sous la couche de finition.
Matériau sain :
· Régule l'humidité de l'air (équilibre l'hygrométrie).
· Absorbe les odeurs.
· Protège contre les ondes électromagnétiques.
· Ne provoque pas d'allergies.
· Naturel, non toxique et sans ajout chimique.
Matériau de rénovation et de restauration :
· Evite les problèmes de condensation et d'accumulation d'humidité du mur.
· Répare facilement et évite les interventions lourdes.
· Conserve le bois des bâtiments anciens.
· Souple et adaptable aux inégalités des bâtiments anciens.
· Complètement compatible avec des matériaux anciens.
Matière d'une esthétique primaire et contemporaine :
· Textures d'un matériau brut.
· Possibilités décoratives inégalées : plasticité - incrustations rajouts de toutes sortes.
· Couleurs harmonieuses des argiles intégrées par l'inconscient
humain depuis la nuit des temps.
197
· Transposition d'un matériau ancestral et rassurant dans la construction moderne aux côtés du
bois, du verre, du béton, du métal et de la brique.
Matériau simple d'utilisation :
· Pas de prise chimique : facilité de nettoyage du chantier et des outils.
· Mélanges utilisables très longtemps et même après réhydratation.
· Entretien et réparation des enduits faciles.
· Prêt à l'emploi.
Matériau du développement durable :
· Coût énergétique à la production faible (peu d'énergie grise).
· Solaire passif : masse thermique régulatrice de température.
· Pas de déchet.
· Matériau M0, sans traitement ignifuge.
· Réutilisable et réversible.
198
1).Enduit terre-sable de finition couleur Tierrafino.
UTILISATION
Tierrafino est un enduit de finition intérieur de couleur, à base de terre..
COMPOSITION ET COULEURS
Tierrafino est composé de sables et d’argiles, les couleurs étant obtenues sans addition de
pigments, 100% naturel, granulométrie 0-1,2 mm.
Tierrafino est disponible dans les couleurs naturelles suivantes :
Ref.
Désignation
5.2303
Blanc de Douvres
5.2403
Blanc de Delphes
5.2703
Ocre Romain
5.2603
Rouge de Djenné
5.2503
Vert d'Iquitos
5.2803
Gris de Gomera
5.2903
Orange de Nassau
5.2103
Vendu
par
sac 25
kg
Rouge Ayer's Rock granuleux
environ 5 à 7 m2 en 3 mm d'épaisseur
Ces couleurs peuvent être mélangées entre elles, ce qui permet d’obtenir une large gamme de
teintes. On peut réaliser des effets par des ajouts de nacre (TI.101), de fibres, de paille.
Tierrafino étant 100 % naturel, les teintes ne peuvent être garanties constantes d’un lot à l’autre.
Informations générales
Pouvoir couvrant : 1 sac de 25 kg a un pouvoir couvrant de 5 à 7 m en épaisseurs de 2-3 mm.
Dureté et élasticité : comparable aux enduits à la chaux.
Environnement et santé
Régulation d’humidité : l’enduit Tierrafino permet d’obtenir une finition intérieure agréable qui
conserve la chaleur l’hiver tout comme la fraîcheur l’été. Ce matériau vivant, avec ses pores
ouverts, participe à la régulation de la température et tout particulièrement de l’humidité par sa
capacité d’absorption et de restitution de la vapeur d’eau. Ces capacités seront d’autant plus
intéressantes avec l’emploi d’un enduit de base en terre. Tout comme les argiles à l’état sec, il
empêche la formation des moisissures.
Recyclage : les débris ou restes de Tierrafino peuvent être utilisés indéfiniment, il n’y a donc
aucun déchet.
Energie : l’énergie utilisée pour la fabrication et la mise en oeuvre du Tierrafino est minimale.
199
Mise en œuvre
Outils : malaxeur, lisseuse (liane, truelles japonaises), taloche-éponge, éponge, balayette,
vaporisateur.
L’enduit se suffit à lui-même, la surface obtenue étant soignée, colorée et facile d’entretien.
Néanmoins il est toujours possible d’apporter une finition au Tierrafino fix (durcisseur à base de
cellulose), à la cire ou même en peinture, mais les éventuelles détériorations dues à des chocs
seront plus difficilement réparables.
Durée de séchage : il est de 24 heures en moyenne avec une bonne ventilation et une
température adéquate.
Longévité et entretien : entretenu correctement, le Tierrafino ne se détériore jamais. Tout
dommage peut facilement se réparer par l’application locale de Tierrafino et un passage à
l’éponge humide puis à la balayette.
200
2).Enduit de base CLAYTEC
UTILISATION
Enduit intérieur à appliquer en une ou plusieurs couches, à la main ou à la machine. Egalement
applicable sur des surfaces extérieures protégées.
Possibilité d’utilisation en ragréage et en sous-couche sur murs en terre-copeaux-bois, pisé,
briques crues ou cuites, pierres naturelles, etc.
Ne pas utiliser en sous-couche à l’extérieur.
INFORMATIONS GENERALES
Composition : terre, sable 0-2 mm, paille d’orge 30 mm.
Pour utilisateur expérimenté, possibilité de maigrir avec du sable et d’armer avec des fibres.
MISE EN OEUVRE
Préparation : malaxage avec toutes sortes de bétonnières, de malaxeurs et de machines à
projeter. En petites quantités, à la main ou avec malaxeurs de peintre.
Application :
L’enduit de base peut être appliqué à la truelle, la taloche ou à la machine.
L’enduit est relativement gras (argileux), ce qui permet de travailler en plafond et en couches
épaisses.
123. Enduit de finition (paille) CLAYTEC
UTILISATION
Enduit intérieur à appliquer en une couche, à la main ou à la machine.
INFORMATIONS GENERALES
Composition : terre, sable 0-2 mm, paille 10 mm.
Pour utilisateur expérimenté, possibilité de maigrir avec du sable, d’armer avec des fibres, de
colorer avec des pigments.
MISE EN OEUVRE
Préparation : malaxage avec toutes sortes de bétonnières, de malaxeurs et de machines à
projeter. En petites quantités, à la main ou avec malaxeurs de peintre.
Support : les enduits en terre n’accrochent que mécaniquement. Le support doit donc être
porteur, propre et suffisamment rugueux.
Les meilleurs résultats sont obtenus sur des enduits en terre. Egalement utilisable sur tous
supports, plans et homogènes comme les murs en briques cuites ou certains panneaux de
construction suffisamment rugueux.
201
3) REVENDEURS ET CONTACTS COMMERCIAUX AKTERRE de matériaux de construction et enduits
en terre en Rhône-Alpes
26 - Drôme
QUINT'ESSENCE
Ribiere
26150 DIE
tel : 04.75.21.29.40
fax : 04.75.21.29.40
38 - Isère
AKTERRE
Le Gît
38210 St QUENTIN SUR ISERE
tel : 04.76.07.42.05
42 – Loire
TOUT-FAIRE
Ets JOURLIN
Z.I du Forum
42110 FEURS
tel : 04.77.26.46.33
Ets FOURNIER
42 rue de la chaise
42300 ROANNE
tel : 04.77.67.39.48
fax : 04.77.67.39.48
69 – Rhône
PIA GAZIL - DECO SERVICE
(uniquement décoration)
7, quai Jean Moulin
69001 LYON
tel : 04.72.98.28.48
www.pia-gazil.fr
SAINBIOSE
68, quai Rambaud
69002 LYON
tel : 04.78.37.16.03
fax : 04.78.37.25.20
www.sainbiose.com
73 - Savoie
MAISON NATURE
Z.A.C du Chiriac
120, Rue Louis ARMAND
73200 ALBERTVILLE
tel : 04.79.32.62.36
LABEL ENERGIE
(Spécialiste Murs chauffants)
26 avenue du Mont st Michel
73000 BARBERAZ
tel / fax : 04.79.65.24.58
74 - Haute-Savoie
RENOV-ART
100 allée du servetty
74540 VIUZ LA CHIESAZ
tel/fax : 04.50.77.53.98
www.renov-art.com renov-art.com
MAISON NATURE
ZI de Pringy argonay
457-459 route de rutys
74370 PRINGY
tel : 04.50.64.60.53
202
Peintures
Peinture à la chaux.
Peinture naturelle à la chaux et caséine pour murs et plafonds.
Aspect blanc mat légèrement pommelé.
S’applique en deux couches. Ne coule pas.
Recouvrable en 2 heures.
Laisse respirer les murs.
S’utilise blanche ou colorée dans la masse avec des pigments.
Tout type de support minéral, sur placo, sur Fermacell, sur ancienne peinture poreuse.
Rouleau, brosse, pistolet.
CONSOMMATION
8 à 10 m/litre par couche.
COMPOSITION
A base de chaux aérienne, caséine. Produit 100% naturel.
FABRICANT
Couleur terre SARL.
B.P 2
11190 Couiza
France
Tél : +33 (0) 4 68 74 14 77
[email protected]
Fournisseurs en Rhône-Alpes
MOURRIER REVETEMENT
Tél : 04 79 33 08 81
MOURRIER REVETEMENT
74600 Annecy-Seynod
Tél : 04 50 45 36 27
PPG
69190 Saint Fons
Tél : 04 72 89 59 39
Courriel: [email protected]
Ets ROSSET
74 170 Le Fayet
Tél : 04 50 78 10 54
MOURRIER REVETEMENT
74112 Annemasse
Tél : 04 50 37 63 45
203
peinture à l’argile
Tierrafino Paint est une peinture d’intérieur à l ’argile sans solvant pour murs et plafonds.
Lavable selon DIN 53778.
Tierrafino Paint est disponible en seaux de 5 et 10 litres dans les sept couleurs suivantes.
Avant mise en œuvre, vérifier si le produit correspond bien à la teinte commandée. Une faible
nuance de teinte - par rapport aux livraisons précédentes - est possible.
Blanc de
Coule Douvres
ur
Blanc de
Delphes
Vert
Rouge de Ocre
d’Iquitos Djenné
romain
Gris de
Gomera
Orange de
Nassau
10L 5.3003
5.3103
5.3203
5.3303
5.3403
5.3503
5.3603
5L
5.3013
5.3113
5.3213
5.3313
5.3413
5.3513
5.3613
0.75L 5.3033
5.3133
5.3233
5.3333
5.3433
5.3533
5.3633
Pouvoir couvrant
0.125 litres par m, donc 40m par seau de 5 litres et 80m par seau de 10 litres.
Propriétés
Tierrafino Paint est une peinture qui régule l’hygrométrie de l’air et qui est perméable à la vapeur
d’eau (elle « respire »). De cette façon, elle contribue à un climat intérieur agréable et sain. Elle
est antistatique, et se travaille quasiment sans gouttes ni projections. Par sa consistance, la
peinture a un très bon pouvoir couvrant.
Préparation
Les anciennes couches de peinture solubles à l’eau sont à enlever. Tous les restes de peinture
ayant perdu leur adhérence sont à brosser. Les surfaces qui farinent doivent être peintes
préalablement avec une sous-couche d’accroche (Tierrafino contact). Les surfaces très lisses et
non absorbantes, tels que les laques ou les vernis, doivent être rendues granuleuses par ponçage,
avant d’être préparées avec cette même sous couche d’accroche.
Application
La peinture est appliquée finement et uniformément avec le pinceau ou le rouleau. La peinture est
étalée dans tous les sens (en forme de huit couché).
Sur un fond clair et uniforme, une couche est souvent suffisante.
Recommandation : pour garantir une surface lavable et uniforme, il ne faut pas ajouter plus de 5 à
8% de pigment. Si on ajoute plus de pigments, il faut rajouter une couche finale de Tierrafino Fix
après le séchage total du Tierrafino Paint. Il est possible d’obtenir des couleurs plus éclatantes
avec du Blanc de Delphes, car il ne contient aucun pigment.
Le tierrafino Paint permet l’application au pochoir sur des enduits en terre.
Composition
Eau, argiles issues de différentes carrières, craie, argile blanche, cellulose, oxyde de titane
(uniquement dans le Blanc de Douvres), 0,1% de conservateur synthétique, acide acétique.
Fabricant / fournisseur
AKTerre
Le Gît
38210 St-Quentin sur Isère
Tel : 04 76 07 42 05
[email protected]
www.akterre.com
23Glacis à la cire.
204
Glacis de protection à la cire d’abeille.
Aspect mat ou satiné après lustrage.
Semi-imperméabilisant
Prêt à l’emploi.
Protection pour enduit à la chaux décoratif, intérieur et extérieur.
Brosse, rouleau, chiffon.
Spécification
Finition décorative mate à la cire d’abeille pour surfaces poreuses, ce glacis à la cire conserve la
porosité de votre support. Il permet d’obtenir des effets décoratifs de matières et de nuances tout
en protégeant vos murs exposés.
CONSOMMATION
8 à 10 m/litre par couche selon porosité et grain de l’enduit.
MISE EN ŒUVRE
S’applique en 1 ou 2 couches, selon le résultat recherché, directement sur les enduits Polydeco,
Granideco ou Intonaco. Peut s’appliquer en finition sur peinture mate. Sur autres supports, faire
un test préalable.
FABRICANT
Couleur Terre SARL
B.P 2
11190 Couiza
Tél : +33 (0) 4 68 74 14 77
[email protected]
205
Glacis à l’huile de lin.
Glacis de protection naturel à l’huile de lin.
Aspect semi-brillant.
Imperméabilisant. Lessivable.
Prêt à l’emploi.
Protection pour enduit à la chaux décoratif, à l’intérieur.
Ou appliquer sur enduits frais ou sur peintures poreuses mates.
SPECIFICATION
Finition décorative semi-brillante à l’huile de lin pour surfaces poreuses, ce glacis à l’huile
imperméabilise votre support. Il permet d’obtenir des effets décoratifs de matières et de nuances
tout en protégeant vos murs des projections et liquides.
CONSOMMATION
10 à 15 m/litre par couche selon porosité.
MISE EN ŒUVRE
S’applique en 1 couche sur les enduits Polydeco ou Granideco après fixation avec le fixateur
Terfix ou le glacis à la cire. S’applique directement sur peinture poreuse mate ou sur enduit frais,
dans ce cas faire des essais préalables pour contrôler ses teintes.
MODE D’APPLICATION
Le glacis à l’huile s’applique de préférence à la brosse à patiner, au spalter, au pinceau ou au
chiffon. Il s’utilise pur ou dilué à 5% maximum avec de l’essence de térébenthine ou White spirit.
FABRICANT
Couleur Terre SARL
B.P 2
11190 Couiza
Tél : +33 (0) 4 68 74 14 77
[email protected]
FABRICANTS ET FOURNISSEURS EN RHONE-ALPES Glacis à la cire ou à l’huile de lin
MOURRIER REVETEMENT
Ets ROSSET
74 170 Le Fayet
Tél : 04 79 33 08 81
Tél : 04 50 78 10 54
MOURRIER REVETEMENT
74600 Annecy-Seynod
Tél : 04 50 45 36 27
MOURRIER REVETEMENT
74112 Annemasse
Tél : 04 50 37 63 45
PPG
206
69190 Saint Fons
Tél : 04 72 89 59 39 Courriel: [email protected]
26Autres décorations et peintures murales
PRODUIT
UTILISATION
COMPOSITION
Sur les murs et plafonds, sur le bois à
l'intérieur. Convient pour la décoration Pigments de terre et minéraux, craie,
des murs déjà peints à la peinture
talc, blanc de titane, caséine, borax.
caséine/poudre de marbre.
Standolies d'huile de lin et de ricin,
Peintures murales blanches aux résines
dammar, pigments minéraux et
naturelles, pour l'intérieur. Pour tous
Peintures
masses deremplissage, eau, huile de
murales en
supports neutres, minéraux et
romarin, huile d'eucalyptus, alcool,
organiques (enduit, papier peint ingrain,
dispersion
argile foisonnante, borate, cellulose
placo-plâtre, etc.)
méthylique, caséine de lait, lécithine.
Pour des travaux de stuccolustro, des
effets marbrés, surfaces murales
revêtues de peinture à la caséine.
Cire punique
Cire d'abeille sans résidus, blanchie
S'utilise aussi en additif dans la peinture
(saponifiée)
sans chlore, potasse, eau.
à la caséine pour les effets spatulés, la
décoration au pochoir, pour une couche
de finition brillante.
Couche de fond transparente, qui se
dilue à l'eau, utilisable à l'intérieur,
Apprêt à la
Caséine, acide silicique, borax,
avant l'application d'une finition à base
caséine
soude.
de caséine (peinture à la caséine, enduit
décoratif, colle à carrelage, etc.)
Huile de lin
En décoration pour glacis et patines
Plantes différentes.
siccativée
Traitement des surfaces en bois à
l'intérieur, pour éviter le jaunissement.
Fabrication d'une peinture dispersion :
Huile de
cette huile se révèle excellente pour
Huile de carthame clarifiée.
carthame
augmenter la résistance de la peinture
caséine et poudre de marbre, elle permet
d'en faire une peinture lavable.
On laisse libre cours à son imagination :
Liant pour
l'application peut se faire au gant, à
Caséine, cellulose, acide silicique,
glacis
l'éponge, au chiffon, au spalter ou à la borax.
spatule.
Peinture à la Peinture pour murs et plafonds, à
Caséine, poudres de marbre, craie,
caséine et à la l'intérieur, applicable sur papier peint, kaolin, talc, silice, borax.
Peintures
colorées à la
caséine
207
poudre de
marbre
Stuccolustro
Lasure
végétale
papier ingrain, bois, enduits, béton,
plaque de plâtre, pierre, anciennes
peintures dispersion. Appliquée sur un
support alcalin, la peinture durcit en
meme temps que l'enduit à la chaux
pour donner une sorte de marbre
(technique de la fresque).
Enduit à lisser décoratif imitant le
marbre à base de chaux éteinte et de
poudre de marbre : il se présente sous
forme de deux éléments à mélanger.
Permet d'obtenir des effets décoratifs
fascinants, avec le brillant et la
transparence du marbre poli. C'est une
technique connue depuis l'antiquité; les
peintures murales de Pompéi en sont un
exemple.
Pigments de couleurs végétales,
solubles à l'eau, pour lasurer murs et
plafonds, à l'intérieur.
Peinture pour façade sur la base d'une
émulsion pigmentée aux résines et aux
Peinture pour
huiles naturelles. Peinture blanche
façade
couvrante pour supports minéraux
intacts, en extérieur.
Fournisseur
TERRA DI SIENA
3 rue Damremont
75018 Paris
Tél. & fax : 01 42 62 80 15
[email protected]
www.terra-di-siena.com
208
Chaux éteinte obtenue par chauffage
du bois vieille de 2 années au moins,
lait de chaux, poudres de marbre,
argiles, pigments de terre et minéraux
(sauf le blanc), cellulose.
Plantes différentes.
Eau, huile de lin, standolie d'huile de
lin, dammar, ester glycérique à la
colophane, dioxyde de titane, talc,
kaolin, borate, argile foisonnante,
cellulose méthylique, caséine de lait,
alcool, essences essentielles, essence
d'écorce d'orange.
AURO DIFFUSION
Rue Raymond Noël 100
B5170 Bois- de- Villers
Belgique
Tél 32-(0)81-43.49.23
[email protected]
www.aurodiffusion.com
Sous-couche pour crépi aux
résines naturelles n° 301
Sous-couche pour peinture
aux résines naturelles n°
302
Fournisseur en France : Biodécor
12 route de Rouville
63940 Marsac en Livradois
Tel/fax : 04 73 95 62 32
Sous-couche pour crépi intérieur absorbant, surtout gypse, avant
traitement avec les peintures murales AURO.
Dispersion de résines naturelles, blanche, à fine granulation, à
utiliser comme sous-couche intérieure. Il en résulte un léger relief.
Excellente alternative pour un papier peint granuleux
Enduit intérieur prêt à l'emploi pouvant être appliqué sur tous
Enduit intérieur aux fibres
supports lisses, fermes mais absorbants, au mur et au plafond, à
naturelles n° 311
l'intérieur.
Peinture murale couvrante, blanche, sans blanc titane, pour tous
Blanc mural intérieur aux
supports intérieurs neutres, minéraux et organiques (crépi, grès
calacaire, rota, papier peint, tissus muraux, bois).
Peinture murale intérieure
Peinture blanche couvrante pour tous supports minéraux (crépi,
blanche aux résines
naturelles n° 321
grès calcaire ...) et organiques (rota, papier peint, tissus muraux,
Peinture murale aux huiles bois ...)
La peinture murale aux huiles et résines naturelles n° 322 peut être
et résines naturelles pour
récurée, d'après les normes DIN.
support organique ou
minéral n° 322
Peinture aux résines
Peinture pour façade, blanche, couvrante pour supports extérieurs
naturelles pour façade n°
non traités, purement minéraux.
323
NOUVEAU !
Peinture murale à base de chaux éteinte, couvrant, pour surfaces
Peinture à la chaux n° 326 minérales en intérieur
Enduit de rejointoyage
Enduit de rebouchage intérieur, à préparer soi-même. Sert à égaliser
mural intérieur naturel n° des surfaces murales inégales, boucher des trous, des fissures, des
329
joints avant de tapisser ou peindre.
Colorants pour peintures
Colorants pour peintures murales couvrantes ou lasurantes. Peut
murales n° 330
aussi être utilisé tel quel comme peinture murale.
Lasures murales végétales Pigments de couleurs végétales, diluables à l'eau, pour lasurer murs
n° 360
et plafonds, à l'intérieur.
Cire à lasurer, diluable à l'eau, pour lasurer des murs intérieurs. En
Cire à lasurer murale n°
polissant légèrement, on obtient une pellicule satinée, résistante à
370 (colorée ou incolore)
l'eau et à la souillure.
Liant pour lasures murales Liant pour lasures murales végétales n° 360.
n° 379
Sert également de couche protectrice pour surfaces lasurées.
209
Revêtements sols
PRODUIT
DESCRIPTION
COMPOSITION
Fait de fibres naturelles, qui garantissent à
la fois la beauté et la solidité des sols.
Matière moderne adaptée à la fabrication
Papier/Bambou des tapis, pour une décoration à l'aspect
frais et net.
Matière forte et résistante: c'est une
Jonc de mer
solution qui convient à toutes les pièces de
la maison.
C'est une fibre naturelle agréable au
Jute
toucher, souple, lumineuse et soyeuse.
Par sa solidité et son résistance, le coco
Coco
convient pour les endroits de fort passage.
Tous naturels, les nouveaux tissages
Laine
souples et élégants allient la tradition et la
modernité pour une décoration réussie.
C'est un produit solide, très résistant à
l'usage intensif et au poinçonnement, peu
sensible à la brûlure de la cigarette; il a des
qualités anti-bactériennes et antiLinoleum
allergiques.
Grand choix de coloris, aspect marbré ou
non. Echantillons visibles dans notre
magasin. Sous forme de dalles ou en
rouleau.
Sisal
210
Fibres naturelles de sisal
Fibres naturelles de bambou
Fibres naturelles de jonc
Fibres naturelles de jute
Fibres naturelles de coco
Fibres naturelles de laine
Huile de lin de toile de jute,
de résines naturelles, de farine
de bois et liège coloré avec
des pigments naturels.
Produits d'entretien et de soins.
Fabricant
AURO DIFFUSION
Rue Raymond Noël 100
B5170 Bois- de- Villers
Belgique
Tél 32-(0)81-43.49.23
Fax 32-(0)81-43.49.23
[email protected]
www.aurodiffusion.com
Fournisseur en France
Biodécor
12 route de Rouville
63940 Marsac en Livradois
Tel/fax : 04 73 95 62 32
1-Savons, lessives alcalines, colles.
Colle universelle aux résines Sert à coller, au sec, à l'intérieur, des matériaux en liège, du
naturelles n° 380
linoléum, de la moquette ainsi que des tapis en fibres
naturelles avec dos en jute ou en latex, des carrelages en
céramique.
Fixation en latex naturel
Etudiée pour la fixation, à l'intérieur, de revêtements de sol en
pour revêtements de sol n° fibres naturelles mais aussi pour le carrelage.
388
Colle pour papier peint n°
Colle pour papiers peints en tous genres.
389
Colle de contact n° 390
Colle pour papier, carton, bois, matériaux synthétiques, métal
et verre.
Lessive pour bois de
Lessive pour bois, prête à l'emploi, légèrement pigmentée,
résineux n° 401
pour le pré-traitement de bois massif neuf ou poncé, de
Lessive pour bois de feuillus résineux et de feuillus.
n° 402
Solution alcaline pour bois Solution végétale alcaline concentrée pour le traitement de
n° 403
bois massif neuf ou traité avec les lessives AURO pour bois
Solution alcaline, blanche,
n° 401 ou 402, à l'intérieur.
pour bois n° 404
Savon végétal (concentré) n° Produit d'entretien universel pour toutes surfaces légèrement
411
à moyennement souillées. Effet légèrement soignant.
Convient également pour le nettoyage des outils ainsi que
pour le lavage des mains (en distributeurs de savon).
Emulsion de nettoyage n°
Nettoyant ménager pour souillure moyenne à forte, p.ex. les
415
éclaboussures de graisse dans la cuisine. Convient également
pour le nettoyage des carrelages, de la céramique, de l'émail,
de la porcelaine et des matières synthétiques ainsi que pour le
nettoyage de pinceaux séchés.
Produit de nettoyage à la
Produit de nettoyage pour meubles très souillés, traités à la
cire n° 421
cire ou à l'imprégnation.
211
Emulsion d'entretien à la
cire pour sols n° 431
Pour l'entretien régulier des surfaces cirées (p.ex. parquets,
meubles, liège) ainsi que pour nettoyer ces surfaces en cas de
souillure légère à moyenne.
Nettoyant pour laques et
Produit de nettoyage doux pour surfaces huilées, laquées ou
lasures n° 435
lasurées.
Polish à l'esprit de pin arolle Pour le nettoyage et l'entretien régulier de meubles cirés.
n° 441
Grâce à l'esprit de pin arolle, ce produit est un excellent
répulsif contre les insectes, pour les meubles, armoires,
buffets.
Colle à la caséine pour
Colle sans ciment pour la fixation de carrelages dans une
carrelages n° 782
atmosphère intérieure sèche.
Colle à froid à la caséine n° Colle pour la fixation de bois massif ou dérivés du bois.
789
2-Laques diluables à l'eau, sans solvant.
Supports adéquats
Bois et dérivés ainsi que métaux, à l’intérieur et à l’extérieur.
Mode d’emploi
Pré-traiter uniformément les boiseries à traiter avec la couche préparatrice n°253. Après ce prétraitement, poncer légèrement. Appliquer ensuite la couche de peinture.
Conseil
Pour les boiseries de valeur, mouiller le bois non-traité avec une éponge, laisser sécher, poncer,
brosser dans le sens des fibres, dépoussiérer soigneusement.
Produits existants
Laque couvrante,
Laque couvrante brillante, soluble à l’eau et sans solvant pour
brillante n°250
application, intérieure et extérieure, sur bois et dérivés ainsi que sur
les métaux (préalablement traités contre la rouille).
Couche préparatrice Couche préparatrice, soluble à l’eau, sans solvant, avant application
n°253
de laque, à l’intérieur et à l’extérieur.
Laque couvrante,
Laque couvrante satinée, soluble à l’eau et sans solvant pour
satinée n°260
application, à l’intérieur, sur bois et dérivés ainsi que sur les métaux
(préalablement traités contre la rouille). Disponible en différents tons
dès octobre 2000
Laque couvrante,
Ces deux laques couvrantes incolores ne conviennent que pour
satinée, incolore
l’application à l’intérieur.
n°260-00
3-Lasures diluables à l’eau.
Supports adéquats
212
Bois et dérivés. Le bois doit être ferme, lisse, sec, chimiquement neutre, exempt de graisse,
absorbant, propre et sans composés pénétrants.
Mode d'emploi
Pré-traiter uniformément le bois à traiter avec la base à l'huile naturelle n° 124. On peut aussi
utiliser les lasures aux huiles naturelles n° 140 (avec jusqu'à 20% d'eau). Après ce pré-traitement,
poncer légèrement le bois.
Conseil
Pour mieux faire ressortir la couleur, on peut commencer par une couche de lasure aux huiles
naturelles n° 140-90 (blanc) et ensuite la couvrir d'une lasure colorée aux huiles naturelles.
Produits existants
Couche de fond aux Couche de fond, diluable à l'eau, pour le bois et les dérivés du bois,
huiles naturelles n°
avant traitement avec les lasures colorées aux huiles naturelles
124
AURO n° 160.
Lasures colorées aux Lasures pour bois aux huiles naturelles, diluables à l'eau, pour la
huiles naturelles n°
protection hydrofuge de tous les types de bois, à l'intérieur et à
160
l'extérieur. Réserver la lasure incolore à l'intérieur.
4- Produits aux huiles et résines naturelles, solubles à l'eau.
Supports adéquats
Bois et dérivés. Le collage du contre-plaqué doit être intact.
Cirer des surfaces en bois: traiter d'abord le bois préparé avec la couche de fond n° 611. Les
couches intermédiaires et finales se font avec la cire n° 621. Après séchage, polir en douceur avec
un torchon souple, non pelucheux, non abrasif.
Conseil
Pour colorer la surface, traiter d'abord avec les lasures intérieures/extérieures n° 630/640 et
terminer avec une couche de lasure incolore.
Produits existants
Imprégnation pour couche de fond ou
Couche de fond aux huiles et résines
traitement unique pour bois massif non traité,
naturelles, diluable à l'eau n° 611
intérieur.
Cire aux résines naturelles, diluable à l'eau Emulsion de cire pour bois de tous types, à
n° 621
l'intérieur.
Lasure intérieure, aux huiles et résines
Lasure colorée pour murs intérieurs et
plafonds en bois.
Lasure colorée pour la protection des
Lasure extérieure, aux huiles et résines
boiseries extérieures: clôtures, pergolas,
façades en bois.
5- Huiles et cires, sans solvant.
Supports adéquats
Bois et dérivés (meubles) et liège.
Grâce aux nombreux conditionnements possibles et à la rapidité de séchage, ces produits
s'adaptent très bien à l'utilisation rationnelle industrielle autant que artisanale.
Produits existants
213
Huile pour couche de
fond n° 122
Couche de fond ou traitement unique, sans solvant, pour la
protection de toutes boiseries intérieures (meubles, parquets et liège)
Cire aux huiles
naturelles n° 128
Cire aux huiles naturelles, liquide et transparente, sans solvant, pour
l'embellissement et la protection des boiseries intérieures, surtout les
meubles et planchers.
Cire dure végétale n°
171
Cire balsamique transparente à base de cire d'abeilles et de cire
végétale pour le traitement des boiseries intérieures, surtout des
meubles et planchers.
Vernis à l'huile de lin
n° 143
Vernis transparent à l'huile de lin pour l'imprégnation et la
protection hydrofuge de toutes boiseries intérieures.
6- Huiles, cires et lasures, contenant des diluants.
MODE D'EMPLOI
1. Appliquer l'imprégnation aux résines naturelles n° 121 ou l'huile dure n° 126 sur le support
préparé. Enlever les éventuels excédents de produit avec un pinceau propre ou un torchon non
pelucheux et laisser sécher.
2. Etendre au pinceau ou appliquer au pistolet très régulièrement la lasure aux huiles et résines
naturelles.
A l'extérieur, il convient d'appliquer trois couches de lasure.
PRODUITS EXISTANTS
Colorants pour lasures n° N'utiliser les colorants que pour teinter les produits AURO
150
contenant des solvants.
Ne pas ajouter plus de 20% de colorant.
A l'extérieur, il convient d'ajouter minimum 10% de colorant
aux produits incolores.
CONSEIL : richesse des couleurs
Il est possible, grâce aux colorants AURO, d'obtenir des
tonalités particulièrement chatoyantes. Il suffit, pour cela,
d'utiliser différents tons lors des couches successives.
Imprégnation aux résines Traitement des surfaces absorbantes, intérieures et extérieures
naturelles n° 121
(bois, liège). Convient également pour une application unique à
l'intérieur, aux endroits peu sollicités. A l'extérieur, recouvrir de
lasure ou de laque.
Huile dure
d'imprégnation n° 126
Huile dure, blanche n°
Huile d'imprégnation et de vitrification à pores ouverts pour
126-90
supports absorbants, à l'intérieur, (bois, liège et carrelages non
vernis). Recommandé pour les sols.
Convient également pour vitrification blanchissante, à
l'intérieur.
214
Imprégnation de cire aux Imprégnation de cire liquide aux huiles naturelles pour
huiles naturelles n° 129
l'embellissement et la protection des boiseries intérieures,
surtout pour meubles ou planchers.
Lasures incolores aux
Lasure transparente ou colorée pour la protection hydrofuge de
toutes les boiseries intérieures et extérieures.
(intérieur seulement)
Colorants pour lasures n° Pour la coloration des lasures à base d'huiles et de résines, sans
150
pouvoir siccatif propre.
Cire balsamique à la
Cire balsamique transparente à base de cire d'abeilles, de cire
résine de mélèze n° 173
végétale et de résine de mélèze pour l'intérieur, surtout pour les
meubles.
Cire d'abeilles liquide n° Cire balsamique transparente à base de cire d'abeilles et de cire
181
végétale pour l'embellissement et la protection des boiseries
intérieures huilées.
Diluant végétal
Diluant végétal universel pour les produits AURO contenant des
balsamique n° 191
solvants
7Laques contenant des solvants.
Vernis: les vernis AURO sèchent rapidement et sont solubles dans l'alcool. Ils ont des degrés
de brillance variables. Appliquer au rouleau ou au pistolet.
Conseil
Pour un aspect encore plus raffiné, mouiller le bois non-traité à l'éponge; laisser sécher, poncer et
dépoussiérer à la brosse, en respectant le sens des fibres du bois.
Produits existants
Vernis brillant n° 211
Vernis satiné n° 213
Vernis transparent à l'alcool pour le traitement des
Vernis pin arolle velouté n° 215
boiseries intérieures. Sèche rapidement.
Diluant pour les produits AURO solubles à l'alcool
Diluant à l'alcool végétal n° 219
(vernis).
Mastic universel pour égaliser toutes surfaces
Mastic aux huiles et résines naturelles
adéquates intérieures et extérieures. A l'extérieur,
pour surfaçage et fissures n° 231
utiliser pour des petites surfaces.
Protection anti-corrosion sur acier et fer non-oxydé,
Apprêt anti-rouille aux huiles et
à l'intérieur et à l'extérieur. Un laquage est
recommandé par la suite.
Laque blanche pour radiateurs, aux Laque couvrante pour radiateurs en fonte ou en
résines naturelles, n° 237
acier.
Pâte alcaline décapante n° 461
Pâte décapante pour enlever les anciennes couches
d'huiles aux résines naturelles et de vernis à base de
résines alkydes.
215
FOURNISSEURS
MATERIAUX
ECOLOGIQUES
En vert : les adresses recommandées par le centre info-énergie
Nationaux par correspondance
CAMIF Habitat
Trévins-de-Chauray
79045 Niort cedex 9
Tel : 18 20 09 70 42
www.camif-habitat.fr
Vente par correspondance (catalogue aménager et rénover) de matériel et matériaux de qualité
pour énergies renouvelables, isolation, recupération d’eau, chauffage, chaufee-eau,
aménagements de jardons, piscines. Ce catalogue et des cassettes vidéo cherchent à favoriser le
« faire soi-même »
Ecotec Fance (peintures et produits Holzweg)
20, rue Hunabuhl
69230 Niedermorschwihr
Tel : 03 89 30 08 30
Vente par correspondance sur demande, isolants naturels, crépis minéraux, pigments, revêtements
de sols, produits de traitement du bois
ECOFA
67650 Dambach-la-ville
Tel : 03 88 35 37 18
Peintures naturelles, traitements du bois, isolation, revêtements, revêtements murs et sols
216
Eurovente
Rue du pré Breno
25870 Chatillon-le-Duc
Tel : 03 81 47 40 10
Propose, entre autres, les produits Strasserville (chaux)
QEM matériaux (ex Domus)
1, rue Dewoitine
31700 Cornebarrieu
tel : 05 61 85 43 06
[email protected]
www.qem.fr
tous les matériaux pour une maison écologique
réseau national
catalogue et coordonnées des agences sur le site web
Régionaux
Antik+, Bernard Coquet Sarl
1, place du 11 novembre
39800 Aumont
tel : 03 84 37 57 15
Antik+ vend depuis plus de 10 ans, des matériaux authentiques à l’ancienne, issu de l’artisanat :
dalles, pavés, encadrements de fenêtres, piliers en pierre, charpentes et parquets massifs, briques
et carreaux de terre cuite à lancienne
Ceria Bâtiment
Jean-Claude guitard
20, rue Bouhey-Allex
21000 Dijon
Tel : 03 80 41 11 21
Entreprise de rénovation et de vente de matériaux sains, isolants et produits de traitement du bois,
principalement
Bâti Bio
Jean-Luc Prost
Hameau de Salles
01160 St Martin du Mont
tel : 04 74 35 51 91
Revender de matériaux et produits de construction ou d’entretien pour l’écoconstruction et
l’habitat, dépositaire des produits ECOFA
Quint’essence
Jean-Claude Mengoni
Hameau de ribière
26150 saint Andéol-en-Quint
217
04 75 21 29 40
www.valleedequint.com
[email protected]
Vente de produits écologiques (canvre, liège, ouate de celulose…)
Essaie de susciter ds mouvements d’achats groupés
Nature et Habitat
Christophe chausse
ZAC du Rocher
38780 Estrablin
tel : 04 74 16 07 04
www.nature-et-habitat.com
propose une gamme complète de matériaux de construction pour une habitation saine (bois,
briques, isolation…)
La maison de l’écologie
ZA LA bouboutière
38960 St aupre
Tel : 04 76 06 09 99
[email protected]
www.maison-ecolo.com
vente de différents produits, matériels et matériaux pour un habitat écologique
La Baraban sarl
Reu de l’artisanat
ZA la goutte
42390 Villars
tel : 04 77 92 38 38
vente de produits d’entretien et de finition et du matériel de traitement de l’eau
Sainbiose
68, Port rambaud
69002 Lyon
Tel : 04 78 37 16 03
[email protected]
propose une gamme complète de produits et de matériaux de construction, de restauration et de
finition, pour un habitat sain et écologique
Maison-Nature
120, rue Louis Armand
7320 Albertville
tel : 04 79 32 62 36
propose une gamme étendue de matériaux matériels et produits pour l’habitat écologique
Loire matériaux
M Rias
ZI du Gournier
218
26200 Montélimar
tel : 04 75 01 62 91
bois rétifié
Marinier Matériaux
M Frédéric Romieu
ZA des Laurons
26 110 Nyons
tel : 04 75 26 51 80
ou
M Marinier
route d’Orange
84600 Valreas
tel : 04 90 28 55 55
distributeur de matériaux naturels
CICA
M Eric Roybet
Consortium industriel commercial ds Alpes
Les revols
26540 Mours daint Eusebe
négociant de matériaux (conventionnels et) naturels surtout pour les intérieurs
Point P
Quartier La Bouissanne
84110 Vaison la Romaine
tel : 04 90 36 03 24
distributeur de matériaux (naturels…)
Alternat’styl
M Jean-Claude Menerditchian
Quartier pied Rousset Nord
RN 100
84220 goult
tel : 04 90 72 75 40
[email protected]
www.alternatstyl.com
distributeur matériaux écologiques
sylvestre matériaux
Mme Nicole Noisan
Hameau de coustellet
84220 Gordes
tel : 04 90 76 91 33
[email protected]
négoce en matériaux de construction : gros œuvre, bois de construction, enduits finition, isolants
219
ART’ERE Isolateur
M Arnaud Alain
La gare
26310 recoubeau-Jansac
Tel : 04 75 21 35 60
[email protected]
Pose de cloisons et isolation : pose d’isolation naturelle, aménagement d’espaces ouate,
chènevotte de chanvre, bois, étude de mise en oeuvr, neuf et ancien
M Christophe Mazet, artisan
Lot. Vert village
7, rue J. Plantevin
84100 Orange
tel : 06 89 90 65 64
artisan peintre déocrateur, enduits chaux, chanvre
Sonnier
Bois Panneaux menuiseries
26140 St Rambert d’Albon
Tel : 04 75 31 66 06
[email protected]
ECO - CONSTRUCTION (Eberhard Dirk)
- Installateur 3, rue du Bac
11300 Festes-et-Saint André
04 68 31 19 10
Construction de bâtiments en bois et terre crue : charpente ossature bois, remplissage en pailleterre, bois-terre, torchi. Enduits en terre. Isolation naturelle.
[email protected]
220
QUELQUES IDEES
DE GESTES AU
QUOTIDIEN.
Ces références proviennent du forum de discussion du site Internet du WWF (www.wwf.fr) .
ECONOMIE D’ELECTRICI TE
Titre : PC : écran gourmand
Si vous ne voulez pas éteindre votre PC en partant à votre pause-déjeuner, arrêter au moins votre
écran plutôt que de le laisser en veille (ce qui consomme toujours de l'électricité inutilement). Et
n'oubliez pas de l'éteindre en partant. Chez vous : idem, la mise en veille d'un téléviseur, écran ou
autre est inutile et coûteuse. Les tout petits aussi doivent le savoir ;-)
Titre : Etiquette énergie
Les appareils électroménagers neufs sont étiquetés selon leur consommation en énergie (de A à
G). Lors d'un achat, privilégiez les modèles qui respectent l'environnement (A ou B). Vous
économiserez de l'argent à long terme, surtout sur de gros consommateurs d'énergie comme le
réfrigérateur, le congélateur, le lave linge...
Titre : Magnétoscope
Si vous achetez un magnétoscope, prenez-en un avec mise à l'heure automatique. C'est bien pour
les feignants, et ainsi vous pouvez débrancher l'appareil quand vous ne vous en servez pas.
N'oubliez pas que les appareils en veille consomment 24/24h !
Titre : Grosses économies pour les distraits.
Si vous risquez d'oublier d'éteindre la lumière en quittant une pièce, pensez à installer des
interrupteurs à infra-rouge : cela permet des économies substantielles. Et pensez aux ampoules à
économie d' énergie (fluocompactes) : l'investissement est faible mais rentable !
221
Titre : Economie d'énergie
Branchez tous vos appareils tels que la télévision, le magnétoscope, ordinateur, etc. sur des
multiprises : un simple clic et tout s'éteint !
Titre : La lumière du soleil est gratuite, propre et belle
Même dans une habitation ancienne, encore plus dans une neuve, utilisez le plus possible la
lumière du jour : gratuite, propre et belle. Oubliez les fenêtres de mémé, petites, foncées, avec des
petits carreaux, des rideaux... Mémé n'avait pas les moyens techniques d'aujourd'hui, elle n'avait
pas le même mode de vie. Ouvrez votre espace de vie, amenez la lumière naturelle au plus
profond. Au besoin, faites vous aider par un architecte, vous aiderez ainsi la planète à retrouver la
santé qu'elle avait au temps de mémé.
Titre : Abat-jour
La couleur sombre de certains abat-jour peut absorber 50 à 80 % de la lumière ; n'en abusez pas
GESTION DES DECHETS
Titre : Pas de déchets dans la nature
Pensez à toujours avoir un sac en plastique dans votre sac à dos durant vos promenades : il
servira à mettre vos déchets de pique-nique ou de goûter, et à les jeter en arrivant chez vous ou à
la première poubelle rencontrée. Trop de détritus, notamment plastiques, jalonnent nos itinéraires
de randonnée...
Titre : Moins de sacs dans les poubelles
Comme j'habite une maison individuelle, la mairie a mis un container privé à ma disposition. J'y
jette directement tout ce que je peux : emballages carton, bouteilles plastiques, papiers et
journaux. Le sac poubelle ne sert qu'aux restes de repas. Je déplie les briques en carton pour
qu'elles prennent moins de volume si je dois les mettre dans un sac poubelle. Je composte le
maximum de déchets (attention, pas les agrumes). Et les sacs poubelle que j'utilise sont très fins
et recyclables (les super sacs triple épaisseur avec fermeture coulissante, c'est excessif !) Ainsi, je
réduis considérablement leur usage.
Ah oui ! pensez aussi à garder les bouchons pour l'association qui les récupère Un bouchon, un
sourire : http://www.bouchonsdamour.com/
Titre : Luttons contre les sacs plastiques
Je fais toujours mes courses dans une certaine chaîne de supermarchés qui ne distribue pas des
sacs plastiques à tout-va. J'utilise toujours leur grand sac et quand celui-ci est usé, je l’échange
puisqu'ils se chargent du recyclage. De même, dans les autres magasins, j'évite de prendre les
sachets pour un petit nombre d'articles à transporter. Ce qui serait bien aussi : pensez aux lâchés
de ballons, c'est très joli mais où terminent les ballons après leur envol dans le ciel ? ? ?
222
Titre : Emballage
Je privilégie les emballages en carton, viennent ensuite ceux en métal et en verre, puis en
plastique. Le carton est en effet à mon avis plus facile à détruire et nécessite moins d'énergie pour
sa production.
Titre : Petits sacs !
Refusez le tout petit sac plastique que vous donne le pharmacien pour mettre votre boîte
d'aspirine... Il est inutile. En effet celle-ci peut facilement se glisser dans votre sac ou votre
poche. Le plastique étant très long à se dégrader, ce geste réduira la pollution due à ces
plastiques. De même au supermarché, préférez le "caddie" et ne prenez aucun sac à la caisse...
Titre : Eviter !
La meilleure façon de gérer ses déchets, c'est de ne pas en faire !
Consommez les produits qui ont le moins d'emballage, qui sont les moins imposants, qui sont les
plus propres. Evitez de remplacer des objets qui marchent encore... Ne jetez pas les piles avec les
déchets ménagers... Utilisez les déchets biodégradables comme compost naturel pour ceux qui
ont un jardin...
Titre : Tri sélectif
Participez au recyclage des matières en triant vos déchets ménagers. En fonction de votre lieu de
résidence, les déchets recyclables sont collectés dans les déchèteries, les points de collectes
sélectives (bennes) ou à votre domicile. Les matières ainsi récupérées font la plupart du temps
l'objet d'une réutilisation matière. C'est à dire que vos déchets triés et collectés réduisent
l'utilisation de matières issu de l'exploitation des ressources naturelles. En plus, cette récupération
de matière s'accompagne souvent d'une diminution notable de l'énergie nécessaire à la fabrication
de nouveaux objets. Reste à évaluer l'impact énergétique réel qui dépend beaucoup des conditions
géo-démographiques, des modes de collectes utilisés, de l'éloignement des plate-formes de tri et
des usines de transformation. Mais, nous sommes d'accord ce dernier point ne dépend pas que de
vous.
Toutefois, il est utile de respecter scrupuleusement les consignes de tris qui vous sont
communiquées. Par exemple, évitez de déposer des sacs plastiques ou des pots de yaourt avec vos
déchets plastiques à recycler, si ceux-ci sont refusés. Parce que dans ce cas, non seulement ils ne
seront pas recyclés, mais leur présence trop abondante peut entraîner le rejet complet d'une benne
de collecte. Votre geste est alors contre productif puisque ces déchets devront voyager à nouveau
du centre de tri à l'incinérateur, d'où un coût énergétique supplémentaire.
En cas de doute, consultez votre mairie.
Titre : C'est vinaigre
Converti depuis 10 ans au "Bio", je suis toujours stupéfait du nombre de produits chimiques que
les ménages achètent. Le marketing fait bien son boulot !!!
- J'utilise du vinaigre d'alcool blanc pour tout détartrer : WC, robinetterie, cafetière et pour laver
mes carreaux et je l'utilise avec d'eau dans le lave glace de mon véhicule. Je vous garantis des
résultats supérieurs aux produits de marques pour - de 0,20 le litre au lieu de 2,5 (voir plus) le
litre soit au moins 10 fois moins cher. De plus le vinaigre, étant 100% biodégradable, a un impact
négligeable sur l'environnement.
- Pour économiser de l'eau, j'utilise un stop-douche (bouton poussoir installer sur ou avant la
pomme de douche ou à la sortie du mitigeur) et des mousseurs sur chaque bec de robinet qui
223
incorpore de l'air à l'eau réduisant la consommation de 50%. Coût environ 2 l'unité.
- Lorsque je règle ma douche, le chauffe-eau étant éloigné, je perds environ 15 litres d'eau. Pour
éviter ce gaspillage je récupère cette eau que je vide dans la machine à laver le linge. Petite
économie me direz-vous ! Faites le calcul une famille de 4 personnes dont chaque membre se
douche une fois par jour récupère de quoi faire une machine à laver par jour soit une économie
d'environ 2 m / an, multiplier par le nombre de foyer français, européens, etc*
- Lorsque je cuis à l'eau lentilles vertes ou corail, riz, boulgour, etc* je réutilise l'eau de cuisson
pour faire une soupe de légume. Plusieurs avantages à cela vous récupérer les éléments minéraux,
le goût et économiser quelques litres d'eau. L'eau étant chaude vous économisez du gaz.
DIVERS
Titre : Économie de gel douche
Le gel douche, on en met toujours trop ! Alors voici mon truc : la fleur de massage. En effet, une
noix suffit pour se laver de pied en cap, car la fleur fait mousser au maximum le gel et le répartit
bien sur la peau. De plus, comme il est moins concentré, il s'élimine plus vite. Ainsi : moins de
produit, moins d'eau, et la peau est toute douce (ça compte quand même !). Bien sûr, on éteint le
robinet pendant le savonnage...
Titre : Moins chauffer
Plutôt que de surchauffer les appartements, il est facile de mettre un pull en plus ; le soir je mets
une couverture sur moi pour regarder la télévision et c'est très efficace !
Titre : Du calme sur la route!
Lorsque vous partez en vacances, réfléchissez à votre itinéraire! Au lieu de prendre les
autoroutes, qui sont souvent chères et qui ne permettent pas de profiter du paysage, prenez les
chemins de traverse. En roulant moins vite (90km/h c'est bien), vous économisez du carburant,
vous ne payez pas de péage et vous n'êtes pas obligé de vous arrêter aux mêmes endroits que des
milliers d'autres automobilistes.... Munis d'une bonne carte, vous pourrez ainsi passer une
agréable journée et découvrir de jolis coins... Vous perdez une heure ou deux mais votre voyage
sera plus agréable, moins cher... et plus écolo!!!!!
Titre : Ballade
Durant vos ballades en forêts, montagnes... , n'hésitez pas à ramasser quelques vielles bouteilles
ou canettes qui traînent.
Titre : Papier au bureau
N'oubliez pas de trier votre papier au bureau. Renseignez-vous pour savoir si une collecte
sélective est organisée dans votre entreprise. Sinon, proposez-le, vous verrez que beaucoup de
gens suivront. Une caisse inutilisée par personne, une information au personnel de nettoyage et le
224
tour est joué !
Encore mieux : imprimez en recto-verso ou réutilisez la deuxième face des feuilles imprimées
avant de les jeter. Les avantages environnementaux mais aussi financiers sont évidents !
Titre : Non à la récupération des vieilles batteries
On m'a parlé d'une pratique aberrante... Certains viennent à la déchetterie déposer leurs déchets
triés et en profitent pour prendre dans la benne les vieilles batteries de voitures, afin de récupérer
le plomb. Et pour l'extraire de la batterie, ils vident l'acide (contenue dans cette dernière) par
terre. Pour peu que ce soit dans la nature et non sur du goudron c'est encore plus catastrophique.
Merci de faire comprendre la gravité de leur acte à ces personnes si vous en apercevez.
Titre : Tissu plutôt que papier
Chaque jour, à table, plutôt que d'utiliser des rouleaux de papier "essuie-tout", pensez aux
serviettes de table en tissu !
Titre : Épongez !
Pensez à prendre une éponge au lieu d'une feuille d'essuie-tout pour l'eau et le lait versés à côté
d'un verre ou d'un bol, par exemple : pas de déchets et plus efficace pour nettoyer !
Titre : Sélectionnez ce que vous donnez
Les associations type « Secours Populaire » ou Catholique ne peuvent plus gérer les vêtements
importables.
Elles ne sont pas équipées pour recycler le rebut. Ne leur donnez que ce que vous accepteriez de
porter
vous-même en temps de galère.
Titre : Des armoires au recyclage
Je suis sûr que nous avons tous de vieux vêtements démodés, troués ou encore trop petits dans
nos fonds d'armoires ; moi le premier. Si l'envie vous prend un jour de faire du tri, ne jetez pas
ces vieux vêtements à la poubelle, l'activité du centre de tri s'en ressent ! Pensez plutôt aux
associations près de chez vous qui récoltent ces vêtements pour ensuite les redistribuer en
fonction des besoins qu'ils leurs sont demandés par la suite. C'est un geste écolo mais surtout
généreux !!! Et la générosité est toujours rendue trois fois. Pensez-y...
Titre : Marques intéressantes
Je conseille à tous ceux qui veulent acheter plus éthique et nature, de nombreuses marques
proposent des vêtements de commerce équitable et en coton biologique.
Titre : : Vêtements équitables
Habillez-vous avec des vêtements du Commerce équitable et coton biologique (des vêtements en
coton biologique sont, entre autres, produits en partenariat avec WWF et en vente dans certaines
grandes surfaces).
Titre : Vivent les pulls !!
Cet hiver, je n'ai pas allumé mon chauffage ! Certes, je vis dans un immeuble récent et très bien
isolé, j'ai des voisins de tous côtés, et l'énergie dégagée par le fonctionnement des appareils
électriques, par les canalisations... m'a permis de ne jamais avoir moins de 15 degrés chez moi. A
15°C, on consomme 30% d'énergie de chauffage en moins qu'à 20°C... Et pour vous réchauffer,
pensez à une bonne tasse de thé, à porter un pull supplémentaire pendant la journée, et à ajouter
une autre couverture la nuit.
225

La gestion environnementale dans les gîtes panda : partie 2 Les

Transcription

Documents pareils

ENDUIT À BASE DE CHAUX (CALCE INTONACO) Enduit à base de

Enduit décoratif à la chaux Prêt à l`emploi

AD150MVH Adesio - Sanitaire

Maison d`Archi Nantes

Fiche commerciale Crualys

Rénovation performante d`une maison en pierre et pisé à

PARLUMIERE

Enduit de lissage - Seigneurie Gauthier

Réfection de façade, enduit et tuffeau
