Première partie : PARAMETRAGE DU ROUTEUR

Transcription

19/04/2006-v5

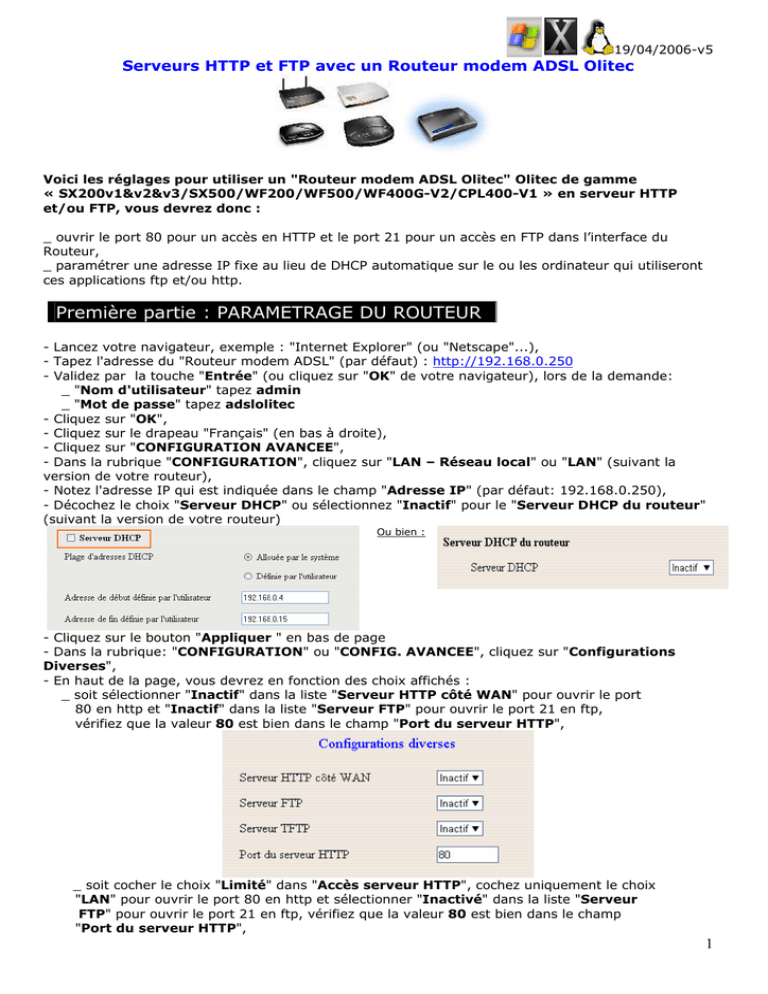

Serveurs HTTP et FTP avec un Routeur modem ADSL Olitec
Voici les réglages pour utiliser un "Routeur modem ADSL Olitec" Olitec de gamme
« SX200v1&v2&v3/SX500/WF200/WF500/WF400G-V2/CPL400-V1 » en serveur HTTP
et/ou FTP, vous devrez donc :
_ ouvrir le port 80 pour un accès en HTTP et le port 21 pour un accès en FTP dans l’interface du
Routeur,
_ paramétrer une adresse IP fixe au lieu de DHCP automatique sur le ou les ordinateur qui utiliseront
ces applications ftp et/ou http.
Première partie : PARAMETRAGE DU ROUTEUR
- Lancez votre navigateur, exemple : "Internet Explorer" (ou "Netscape"...),
- Tapez l'adresse du "Routeur modem ADSL" (par défaut) : http://192.168.0.250
- Validez par la touche "Entrée" (ou cliquez sur "OK" de votre navigateur), lors de la demande:
_ "Nom d'utilisateur" tapez admin
_ "Mot de passe" tapez adslolitec
- Cliquez sur "OK",
- Cliquez sur le drapeau "Français" (en bas à droite),
- Cliquez sur "CONFIGURATION AVANCEE",
- Dans la rubrique "CONFIGURATION", cliquez sur "LAN – Réseau local" ou "LAN" (suivant la
version de votre routeur),
- Notez l'adresse IP qui est indiquée dans le champ "Adresse IP" (par défaut: 192.168.0.250),
- Décochez le choix "Serveur DHCP" ou sélectionnez "Inactif" pour le "Serveur DHCP du routeur"
(suivant la version de votre routeur)
Ou bien :
- Cliquez sur le bouton "Appliquer " en bas de page
- Dans la rubrique: "CONFIGURATION" ou "CONFIG. AVANCEE", cliquez sur "Configurations
Diverses",
- En haut de la page, vous devrez en fonction des choix affichés :
_ soit sélectionner "Inactif" dans la liste "Serveur HTTP côté WAN" pour ouvrir le port
80 en http et "Inactif" dans la liste "Serveur FTP" pour ouvrir le port 21 en ftp,
vérifiez que la valeur 80 est bien dans le champ "Port du serveur HTTP",
_ soit cocher le choix "Limité" dans "Accès serveur HTTP", cochez uniquement le choix
"LAN" pour ouvrir le port 80 en http et sélectionner "Inactivé" dans la liste "Serveur
FTP" pour ouvrir le port 21 en ftp, vérifiez que la valeur 80 est bien dans le champ
"Port du serveur HTTP",
1
_ soit cocher le choix "Accès Restrictif" dans "Accès au serveur HTTP du routeur", puis
cochez uniquement le choix "LAN" pour ouvrir le port 80 en HTTP, vérifiez que la valeur 80 est
bien dans le champ "Port du serveur HTTP"
_ sélectionnez "Inactif" dans "Accès au Serveur FTP du routeur" pour ouvrir le port 21 en ftp
et décocher la case "Accès au serveur FTP limité au réseau local LAN".
Ou bien :
- Cliquez sur le bouton "Appliquer" en bas de page,
- Dans la rubrique : "CONFIGURATION" ou bien "CONFIG. AVANCEE", cliquez sur le lien "Serveurs
virtuels", afin de libérez les ports "21" et "80" ouverts en "TCP" ainsi :
Pour le « http », ouvrez que le port 80 en TCP :
- Renseignez : 80 dans "Port public Fin de plage" ainsi que dans "Port privé" et idem dans
"Port privé", cochez TCP, renseignez l'adresse IP du PC qui travaillera avec ce port 80 en HTTP,
exemple: 192.168.0.1
- Cliquez sur "Ajouter" puis sur "Appliquer" (ou bien : "Sauvegarder" ou "Redémarrer" en fonction du
choix affiché),
2
Pour le « ftp », ouvrez que le port 21 en TCP :
- Renseignez : 21 dans "Port public Fin de plage" ainsi que dans "Port privé" et idem
dans "Port privé", cochez TCP, renseignez l'adresse IP du PC qui travaillera avec ce port 80
en HTTP, exemple: 192.168.0.1
- Cliquez sur "Ajouter" puis sur "Appliquer" (ou bien : "Sauvegarder" ou "Redémarrer" en
fonction du choix affiché),
- Cliquez sur le lien "LAN" (dans la rubrique "CONFIGURATION"),
- Sélectionnez « Serveur DHCP : Inactif » (ou bien : décochez le choix "Serveur DHCP" suivant le
cas) :
-
Cliquez sur "Appliquer" puis sur "Sauvegarder", patientez pendant la sauvegarde et la
synchronisation ADSL.
3
Seconde partie : PARAMETRAGE DE L'ORDINATEUR
A présent vous devez configurer votre (ou vos) ordinateur(s) en adresse IP fixe(s) :
Paramétrage du réseau avec Windows XP (Familiale/Professionnel) :
- Cliquez sur le menu Démarrer de votre barre des tâches,
- Sélectionnez "Panneau de configuration"
- Dans le "Panneau de configuration", cliquez sur "Connexions réseau et Internet"
- Dans "Connexions réseau et Internet" cliquez sur "Connexions réseau "(en bas),
- Dans la fenêtre "Connexions réseau" faites un clic droit sur "Connexion au réseau local" utilisant
votre carte réseau (si le routeur est branché en Ethernet) ou sur "Connexion au réseau local" utilisant
"Olitec Routeur via USB" (si le routeur est branché en USB.
- Cliquez sur le bouton "Propriétés",
- Sélectionnez le "Protocole Internet (TCP/IP)"
- Cliquez sur le bouton Propriétés,
- Cochez le choix "Spécifier une adresse IP",
- Saisissez l'adresse IP pour ce PC, exemple : 192.168.0.1 en face de "Adresse IP :", et
255.255.255.0 pour le "Masque de sous réseau",
Il est obligatoire de renseigner les adresses DNS primaire et secondaire fournies par votre FAI
- Cliquez sur l'onglet "Configuration DNS",
- Cochez le choix "Activer DNS",
- Renseignez les différents champs avec les indications fournies par votre FAI, exemple :
- Serveur DNS préféré : 192.168.0.250 (ou : 193.252.019.3 = de Wanadoo)
- Serveur DNS auxiliaire : 193.252.019.4
- Cliquez sur le bouton OK,
Attention : Cet exemple est avec un abonnement Wanadoo, il faut mettre les DNS correspondantes en
fonction du FAI.
- Redémarrez votre ordinateur.
Avec Windows 98 ou 98SE :
- Effectuez un clic droit sur l'icône "Voisinage réseau" située sur votre Bureau.
- Cliquez dans le menu contextuel sur "Propriétés",
- Dans l'onglet "Configuration" des "Propriétés réseau", sélectionnez le protocole "TCP/IP -> pour
votre carte réseau" (si vous utilisez le "Routeur modem ADSL" via le port USB, sélectionnez "TCP/IP > Olitec Router (via USB)").
- Dans l'onglet "Adresse IP" des propriétés TCP/IP,
- Saisissez l'adresse IP pour ce PC : 192.168.0.1 en face de "Adresse IP :", et 255.255.255.0 pour le
"Masque de sous réseau",
- Cliquez sur l'onglet "Passerelle",
- Saisissez l'adresse IP : 192.168.0.250 sous le label "Nouvelle passerelle",
- Cliquez sur le bouton "Ajouter",
Il est obligatoire de renseigner les adresses DNS primaire et secondaire fournies par votre FAI,
- Exemple, avec le FAI Wanadoo, tapez "wanadoo" dans le champ "Hôte:" et "wanadoo.fr" dans le
champ "Domaine:",
_ "Adr. serv. de noms :" pour Wanadoo :
_ entrez le "Serveur DNS préféré" : 193.252.019.3 dans le champ sous
"Ordre de recherche DNS" et cliquez sur "Ajouter"
_ entrez le "Serveur DNS auxiliaire" : 193.252.019.4 dans le champ sous
"Ordre de recherche DNS" et cliquez sur "Ajouter"
_ Domaines de recherche : wanadoo.fr
- Redémarrez votre ordinateur.
4
Paramétrage du réseau avec Windows Millennium (Me) :
- Effectuez un clic droit sur l'icône "Favoris réseau" situé sur votre Bureau.
- Sélectionnez le protocole "TCP/IP -> pour votre carte réseau" (si vous utilisez le "Routeur modem
ADSL" via le port USB, sélectionnez "TCP/IP -> Olitec Router (via USB)").
- Saisissez l'adresse IP pour ce PC : 192.168.0.1 en face de "Adresse IP :", et 255.255.255.0 pour le
"Masque de sous réseau",
- Saisissez la passerelle par défaut, exemple : 192.168.0.250 (adresse du Routeur)
Il est nécessaire de renseigner les adresses DNS primaire et secondaire fournies par votre FAI
Remplissez les différents champs avec les indications fournies par votre FAI (voir également le
tableau)
- Validez en cliquant sur le bouton OK,
- Redémarrez votre ordinateur
Paramétrage du réseau avec Windows 2000 Professionnel :
- Effectuez un clic droit sur l'icône "Favoris réseau" situé sur votre Bureau.
- Dans la fenêtre "Connexions réseau et accès à distance" faites un clic droit sur "Connexion au réseau
local" utilisant votre carte réseau (si le routeur est branché en Ethernet) ou sur "Connexion au réseau
local" utilisant "Olitec Routeur via USB" (si le routeur est branché en USB.
- Cliquez sur le bouton "Propriétés",
- Sélectionnez le "Protocole Internet (TCP/IP)"
- Saisissez l'adresse IP pour ce PC, exemple : 192.168.0.1 en face de "Adresse IP :", et
255.255.255.0 pour le "Masque de sous réseau",
- Saisissez la passerelle par défaut, exemple : 192.168.0.250 (adresse du Routeur)
- Il est nécessaire de renseigner les adresses DNS primaire et secondaire fournies par votre FAI, en
cochant le choix "Utiliser l'adresse de serveur DNS suivante :" (voir également le tableau)
Paramétrage du réseau avec MAC OS 8.x et MAC OS 9.x :
- Cliquez sur le menu "Pomme",
- Sélectionnez "Tableaux de bord",
- Sélectionnez "TCP/IP",
- Pour le choix "Connexion :", sélectionnez "Ethernet" (ou bien "Adaptateur Ethernet Enx" si vous
utilisez le routeur en USB, lorsque le routeur possède un port USB),
- Pour le choix "Configuration :", sélectionnez "Manuellement",
- Saisissez 192.168.0.1 dans le champ "Adresse IP :" (pour le 1ier ordinateur, entrez 192.168.0.2
pour le second et incrémenter pour les suivants...)
- Saisissez 255.255.255.0 dans le champ "Masque sous-réseau :"
- Saisissez 192.168.0.250 dans le champ "Adresse du routeur :"
- Saisissez la "DNS primaire" de votre FAI (voir tableau) dans "Adr. serv. de noms :" puis appuyez
sur la touche Enter (Entrée) pour valider (en général obligatoire),
- Saisissez la "DNS secondaire" de votre FAI (voir tableau) dans "Adr. serv. de noms :" puis
appuyez sur la touche Enter (Entrée) pour valider (en général obligatoire),
- Saisissez le "Domaine de recherche" de votre FAI (voir tableau) puis appuyez sur la touche Enter
(Entrée) pour valider (en général obligatoire).
5
Paramétrage du réseau avec MAC OS 10.x :
- Cliquez sur le menu "Pomme",
- Sélectionnez "Préférences Système...",
- Dans la partie "Internet et réseau", ouvrez "Réseau",
- Dans la liste "Configuration", sélectionnez "Nouvelle configuration..."
- Nommez votre nouvelle configuration, exemple: "Modem Routeur ADSL",
- Cliquez sur OK,
- Dans la liste "Afficher :", sélectionnez "Ethernet intégré" ou si vous utilisez le modem routeur via
le port USB, sélectionnez "Adaptateur Ethernet ...".
- Dans l'onglet "TCP/IP", sélectionnez "Manuellement"
- Dans "Adresse IP :", tapez : 192.168.0.1 (pour le 1ier ordinateur, 192.168.0.2 pour le second ...)
- Dans "Sous-réseau :", tapez : 255.255.255.0
- Dans "Routeur :", tapez : 192.168.0.250
- Dans "Serveur DNS", tapez les adresses DNS de votre FAI (voir tableau)
Le champ "Domaines de recherche :" est facultatif.
Paramétrage avec un PC sous Linux Mandrake 9.2 :
• Ouvrez le menu principal.
• Cliquez sur le menu Configuration, puis sur Configurez votre ordinateur.
• Si le mot de passe du Superutilisateur est demandé, tapez le et cliquez sur OK.
La fenêtre "Centre de contrôle" apparaît.
• Cliquez sur Réseau & Internet, puis sur DrakConnect
• Cliquez sur Configuration du nom de la machine….
Une nouvelle fenêtre drakconnect apparaît.
• Dans le champ Passerelle, tapez l’adresse du routeur : 192.168.0.250
• Cliquez sur le bouton Terminer
Vous êtes de retour dans la fenêtre "Centre de contrôle".
• Cliquez sur Configurer le réseau, une nouvelle fenêtre Configuration LAN apparaît.
• Dans le champ Adresse IP, tapez une adresse qui n’est pas encore utilisé dans votre réseau local,
exemple : 192.168.0.1
• Dans le champ Masque de sous-réseau, tapez : 255.255.255.0
• Dans la liste Protocole d’amorçage, sélectionner le choix static
• Dans la liste lancer au démarrage, sélectionner le choix yes
• Si le choix Activer maintenant est présent en dessous de Client DHCP, alors cliquez sur le
bouton et patienter… jusqu’à affichage de « Désactiver maintenant »
• Cliquez sur le bouton Ok
Vous êtes de retour dans la fenêtre Centre de contrôle".
• Cliquez sur Ok
• Cliquez sur Fichier et choisissez Quitter
• Cliquez sur Quitter
NB : Avec « Mandrake 9.2 », vous pourrez administrer le routeur avec le navigateur « Konqueror »
qui est installé d’origine (« K > Réseau > WWW > Konqueror …).
Il est conseillé de régler le niveau de sécurité sur Standard depuis :
« K > Configuration > Configurez votre ordinateur > Sécurité > DrakSec > Options de base >
Standard ».
Paramétrage avec un PC sous Linux Mandrake 10 :
- allez dans "Menu K", sélectionnez "Exécuter une commande",
- entrez "drakconf" et cliquez sur "Exécuter",
- entrez votre mot de passe superutilisateur si il vous est demandé et cliquez sur "OK",
- allez dans "Menu K", sélectionnez "Système > Configuration > Configurer votre ordinateur",
- entrez votre mot de passe superutilisateur si il vous est demandé et cliquez sur "OK",
- allez dans "Réseau et Internet", puis dans "Nouvelle connnexion",
- sélectionnez le type de connexion à utiliser : "Connexion à travers un réseau local (LAN)",
- cliquez sur "Suivant",
* Si vous avez plusieurs cartes réseau dans l'ordinateur sélectionnez celle sur laquelle vous
branchez le périphérique,
- cochez "Configuration manuelle",
- assignez l'adresse IP : 192.168.0.1,
6
-
indiquez le masque de sous-réseau correspondant, ici : 255.255.255.0,
cochez "Lancer au démarrage",
cliquez sur "Suivant",
donnez un nom d'hôte à votre ordinateur,
renseignez les adresses DNS de votre fournisseur d'accès (voir tableau),
entrez le domaine (voir tableau),
entrez la passerelle (adresse du routeur, par défaut : 192.168.0.250),
donnez un nom d'hôte ZeroConf à l'ordinateur (facultatif),
cochez "Oui",
cochez "Oui",
cliquez sur "Terminer".
Troisème partie : DIVERS DNS DE FAI
Voici divers DNS de FAI, si le vôtre n'apparaît pas dans cette liste, veuillez contacter le
vôtre, afin d'obtenir ces valeurs :
FAI
Wanadoo
Tiscali
Club-Internet
Free
9online
Easy Connect
Nordnet
DeWinter
Nerim
Télé2
HR NET
ID-NET
Belgacom
Cegetel
AOL
Ö
Hôte
wanadoo
tiscali
club-internet
free
9online
easy connect
nordnet
dewinter
nerim
tele2
hr net
id-net
belgacom
cegetel
aol
Domaine
DNS Préféré
DNS Auxiliaire
wanadoo.fr
80.10.246.2
80.10.246.129
tiscali.fr
213.36.80.1
club-internet.fr 194.117.200.10 194.117.200.15
Free.fr
212.27.32.176
212.27.32.177
9online.fr
212.30.96.108
212.30.96.123
easy connect.fr
212.180.1.79
212.180.0.137
nordnet.fr
194.206.126.253
clubadsl.us
80.86.194.10
81.91.65.173
nerim.fr
62.4.16.70
62.4.17.69
tele2.fr
130.244.127.161 130.244.127.169
hr net.fr
212.94.223.1
212.91.223.2
id-net.fr
212.208.103.1
belgacom.fr
195.238.2.21
195.238.2.22
cegetel.fr
212.94.174.85.
212.94.174.86
aol.com
IP du routeur
IP du routeur
Votre PC sera accessible en FTP ou http à l'adresse IP qui est fournie par votre FAI et qui est
affichée dans "Adresse IP" de la partie "Wan" ou dans "Adresse IP WAN" à l'adresse :
http://192.168.0.250/
Dans cet exemple, le Routeur a pour adresse IP locale " http://192.168.0.250 ", le poste utilisateur
sur lequel les ports sont ouverts a pour adresse 192.168.0.1 et le Routeur sera accessible depuis un
autre poste en " ftp:// 217.128.186.132 " ou " http:// 217.128.186.132 ".
Votre « Routeur modem ADSL» est prêt et accessible depuis l’extérieur.
Quatrième partie : Tests et exemples de réglages HTTP et FTP
Lors de vos essais en FTP et/ou HTTP, vous ne devez pas utiliser cette connexion via le
routeur modem ADSL que vous venez de régler pour sortir et atteindre ce FTP, il faut
obligatoirement tester depuis une autre connexion Internet soit un autre abonnement ADSL
soit un abonnement bas débit RTC ou RNIS. Car on ne peut sortir via la connexion ADSL de
cette connexion via ce routeur pour revenir vers cette même connexion pour le FTP et/ou
HTTP.
7
Vous devez régler votre application qui gère le HTTP et/ou le FTP :
Exemples pour installer un serveur "HTTP" ou "FTP" avec Windows et Mac OS X :
HTTP avec IIS: http://www.generation-nt.com/dossiers-22.html
FTP avec IIS : http://www.generation-nt.com/index.php?cat=dossiers16
Mac : http://typo3.org/documentation/document-library/doc_macosxclient_fr/Activer_le_serveur/
Exemple de réglage d’un serveur HTTP et FTP avec Mac OS X :
- cliquez sur le menu "Pomme", sélectionnez "Préférences Système…",
- cliquez sur "Partage", puis cocher le ou les choix désirés, exemple "Partage Web personnel" pour
un serveur http et/ou "Accès FTP" pour un serveur FTP.
- quittez la fenêtre "Préférences Système…"
Bonne utilisation !
Olitec – Service technique – (RDV)
8

Première partie : PARAMETRAGE DU ROUTEUR

Transcription

Documents pareils

Pour consulter le manuel d`utilisation d`une machine John Deere

Comparer des documents à l`aide de la visionneuse en ligne

Configurer le routeur SAGEM F@st 1500 après une

CREPS de Bourgogne

Comment faire de l`infrarouge avec Capture NX

http://www.ca-cotesdarmor.fr Vider les fichiers temporaires et l

Comment accéder aux fiches de sécurité (FDS) de nos produits.

FOOTJOY MyJoys - American Golf

1er pas dans I-Prof
