solelec, le plancher rayonnant électrique

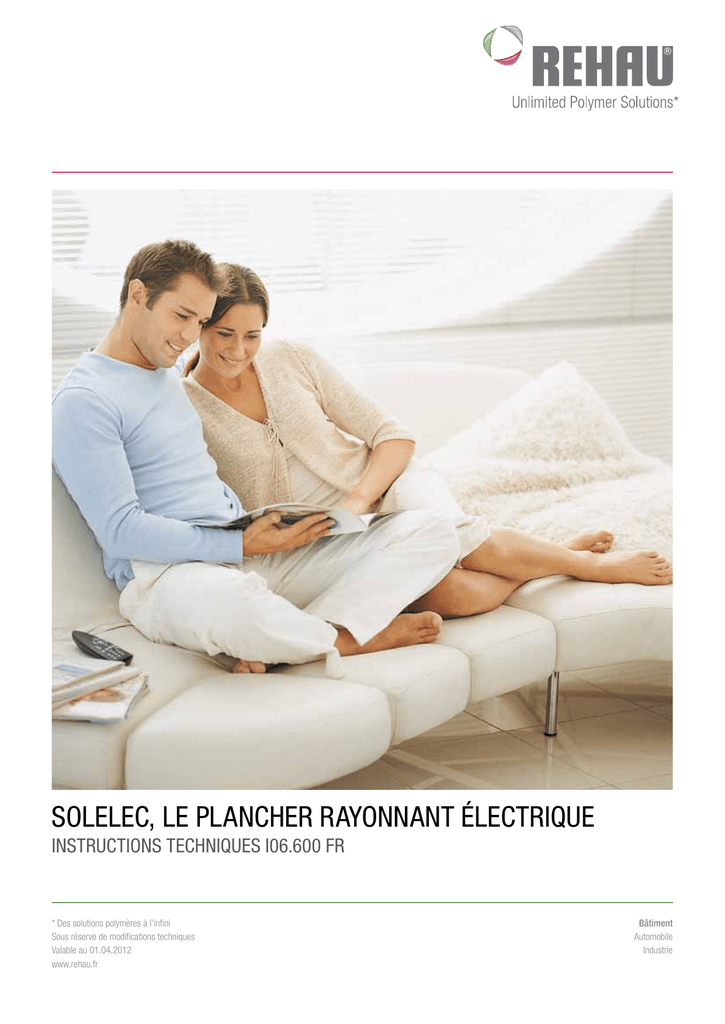

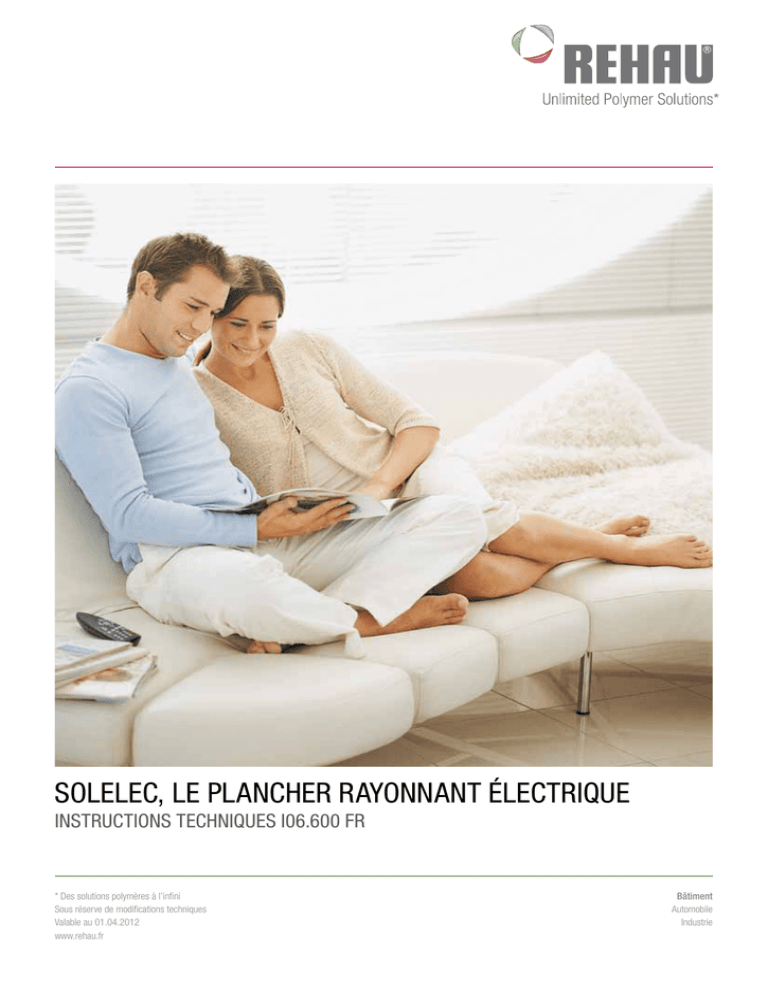

SOLELEC, LE PLANCHER RAYONNANT ÉLECTRIQUE INSTRUCTIONS TECHNIQUES i06.600 fr * Des solutions polymères à l’infini Sous réserve de modifications techniques Valable au 01.04.2012 www.rehau.fr Bâtiment Automobile Industrie rehau solelec sommaire dÉtaillÉ 1 Généralités......................................................................................................................................................................................... 3 1.1 Consignes de sécurité............................................................................................................................................................................3 1.2 Domaines d’application .........................................................................................................................................................................5 2Produit ...............................................................................................................................................................................................6 2.1 Réglementation .....................................................................................................................................................................................6 2.2 Descriptif du système ............................................................................................................................................................................7 2.3 Restrictions d’emploi et précautions d’usage ..........................................................................................................................................9 2.4 Liste des composants .........................................................................................................................................................................10 3 Mise en œuvre .................................................................................................................................................................................11 3.1 Préparation .........................................................................................................................................................................................11 3.2 Calcul générique .................................................................................................................................................................................12 4 Mode de pose ................................................................................................................................................................................. 13 4.1 État de surface du support ...................................................................................................................................................................13 4.2 Mise en place du relevé de plinthe .......................................................................................................................................................13 4.3 Pose de l’isolant .................................................................................................................................................................................14 4.4 Liaison froide ......................................................................................................................................................................................15 4.5 Vérifications des composants ...............................................................................................................................................................16 4.6 Pose des éléments chauffants dans la chape ........................................................................................................................................16 4.7 Réalisation des ouvrages de recouvrements .........................................................................................................................................18 4.8 Contrôle électrique après ouvrage terminé ............................................................................................................................................20 4.9 Première mise en température .............................................................................................................................................................20 5Régulation ........................................................................................................................................................................................21 6Garantie ............................................................................................................................................................................................22 6.1 Carte de garantie ................................................................................................................................................................................22 6.2 Conditions de garantie ........................................................................................................................................................................23 2 1gÉnÉralitÉs 1.1consignes de sÉcuritÉ Attention ! - Avant de débuter le montage, veuillez lire attentivement les conseils et consignes de sécurité afin de vous préserver, vous et votre entourage. - Observez les instructions lors de la mise en service et conserver les documents relatifs au sujet à portée de mains. Domaine d’application Cette information technique est valable en France et n’est à utiliser que pour le domaine d’application décrit. Le système SOLELEC est prévu pour une application intérieure et pour les locaux relevant du classement UPEC U4P3E2C2 au plus. Conseils généraux - Respectez les règles de sécurité conformément au code du travail en vigueur. - En complément de l’instruction de pose sont applicables les normes et la réglementation en vigueur. - Conservez la zone de montage propre et évitez de l’encombrer. - Eloignez du chantier, les personnes non autorisées. - Utilisez uniquement des composants du système REHAU SOLELEC. - L’utilisation de composants inadaptés peut provoquer des sinistres et des accidents. Règles à respecter 1. Le branchement électrique du système SOLELEC doit être réalisé par un installateur électricien qualifié. 2. Les règles de protection électrique des biens et des personnes sont impérativement à respecter. 3. Les valeurs des résistances et d’isolement des éléments chauffants sont impérativement à reporter sur la carte de garantie fournie avec chaque élément (voir instruction sur la carte). 5. Les éléments chauffants SOLELEC sont à protéger d’objets tranchants ou autres objets susceptibles de détériorer les câbles. La surface de pose est à préparer en conséquence. 6. Les éléments chauffants SOLELEC ne doivent pas être installés au mur ou au plafond. 7. Les éléments chauffants ne doivent pas être posés dans des zones occupées par des meubles posés au sol ou sous des revêtements de sol inadaptés. En effet, il faut laisser un espace d’au moins 3 cm entre l’élément mobilier et le sol. 8. Les éléments chauffants ainsi que leur liaison froide ne doivent pas traverser de joint de dilatation ou de fractionnement. 9. Les éléments chauffants ne doivent pas se croiser. 10. Les câbles chauffants ne doivent pas être raccourcis ou rallongés. 11. Tous les matériaux utilisés ainsi que les revêtements de sol doivent être compatibles avec le plancher rayonnant électrique. Avant la pose du revêtement de sol, il faut s’assurer du bon fonctionnement du système. 12. Lors de la découpe du support textile d’une trame, veillez à ne pas détériorer le câble chauffant. 13. Lors de pose dans la chape béton, il faut s’assurer que les éléments chauffants soient bien enrobés et qu’il n’y ai pas d’air autour de ceux-ci. 14. Tous les matériaux en contact avec les éléments chauffants doivent résister à une température de 80°C. 15. L’étiquette autocollante fournie avec chaque trame doit être collée à proximité ou dans le coffret électrique. 16. La pose des éléments chauffants ne doit pas être faite sous une température inférieure à 5°C. 17. Les éléments chauffants sont toujours à brancher avec un thermostat. 18. Les éléments chauffants SOLELEC ne doivent pas être posés dans ou sous la couche isolante. 19. La liaison froide et la sonde de sol ne doivent pas cheminer dans le même conduit. 20. Lors du branchement, il faut respecter les sections de fils et le pouvoir de coupure du thermostat. 21. Les éléments chauffants ne doivent pas être branchés en série. 22. Il ne doit pas être posé de charges lourdes sur un plancher rayonnant électrique. 3 N’utilisez que des composants du système SOLELEC, ou des pièces validées par REHAU avec le PRE SOLELEC. La date d’édition de votre information technique est imprimée en bas à gauche de la page de couverture. Protégez les câbles chauffants et trames chauffantes ainsi que les thermostats et les accessoires de l’humidité, chaleur extrême, huile et produits solvants. L’information technique la plus récente est disponible en version papier dans votre agence commerciale REHAU mais également en version électronique téléchargeable sur le site web : www.rehau.fr REHAU ne prend aucune responsabilité pour la détérioration ou dégât qui pourrait subvenir, en cas de mauvaise utilisation ou non respect des règles de pose du système. Pour le montage veuillez respecter la dernière édition de notre instruction technique ! 4 1gÉnÉralitÉs 1.2 domaines d’application SOLELEC est le système proposé par REHAU pour la conception et la réalisation de votre plancher rayonnant électrique. SOLELEC comprend : câble, isolant, régulation… Le principe du système SOLELEC est de noyer dans une chape flottante, isolée thermiquement, des câbles électriques chauffants. Cette chape va être portée à une température (28°C maxi) supérieure à la température ambiante. La prépondérance du rayonnement par rapport à la convection va procurer aux occupants un confort thermique inégalé. La chape peut recevoir la plupart des revêtements de sol, carrelage, parquet collé. Il faudra tenir compte des indications de pose décrites dans ce document et de la réglementation en vigueur. Pose en chape Le système SOLELEC est commandé par des thermostats et peut être combiné à une régulation prévue pour un plancher rayonnant électrique. 5 2PRODUIT 2.1RÉGLEMENTATION La conception et l’installation du système SOLELEC de REHAU doit respecter les exigences suivantes : - DTU : 53-2 : Revêtements de sol PVC collés. - DTU : 51-2 : Parquets - Parquets collés. Réglementation thermique Le détail des différentes réglementations est repris dans le cahier technique 3606 du CSTB. P our les constructions neuves, d’habitation ou autres, le calcul des puissances à installer sera réalisé conformément à la réglementation RT 2005. Pour les constructions existantes, le calcul des puissances à installer sera réalisé conformément à la réglementation RT 1989. Pour les constructions autres que d’habitation, le coefficient GI sera à calculer selon le DTU “règles Th-G”. Pour les bâtiments d’habitation, les bureaux ou bâtiments recevant du public, l’article 35.2 de l’arrêté de 23 juin 1978 prescrit que, dans les conditions de base, la température de surface des sols finis ne puisse dépasser 28°C. Les isolants doivent être conformes à la réglementation RT 2005 et certifiés ACERMI – ISOLE. Les isolants REHAU répondent à cette exigence selon Certificat ACERMI N°09/091/572 et 09/091/574. Possibilité de les obtenir sur simple demande auprès d’une agence commerciale REHAU. Règles de mise en œuvre La mise en œuvre du système SOLELEC REHAU doit respecter les préconisations du Cahier des Prescriptions Techniques communes cahier 3606 du CSTB d’avril 2011. Le DTU 26-2/52-1 : Mise en œuvre de sous couches ou dalles flottantes et sous carrelage. La réalisation des chapes et revêtements de sol doit être conforme aux règles suivantes : - DTU : 26-2 : C hapes et dalles à base de liants hydrauliques. - DTU : 51-11 : Parquet et revêtement de sols contrecollés à parement en bois. - DTU : 53-1 : R evêtements de sol textiles. 6 Réglementation électrique Les circuits d’alimentation des éléments chauffants doivent être conformes aux prescriptions de la norme NF C 15-100 selon parties 5-52 et 5-53, 7-701, 7-753 et 7-771. Les circuits d’alimentation des câbles SOLELEC doivent être protégés par des dispositifs à courant différentiel résiduel de 30 mA maximum par tranche : - de 7.5 KW maximum si les éléments chauffants sont alimentés sous 230 Volts - de 13 KW maximum si les éléments chauffants sont alimentés sous 400 Volts. Dans le cas d’une alimentation triphasée, il est recommandé de mettre en œuvre un dispositif différentiel (DDR 30 mA) par circuits à deux conducteurs actifs (voir NFC 15100 chapitre 753.4.1). La protection entre les surintensités est précisée dans le chapitre 753.4.2. Dans les locaux d’habitation, seuls les disjoncteurs sont autorisés. Dans les autres cas, si la protection est assurée par des fusibles, ceux-ci doivent être de type gG. Les courants des dispositifs de protection doivent être de 16 A jusqu’à 1700 W et de 25 A jusqu’à 3400 W. Les indications sont reprises dans le cahier 3606 du CSTB § 4 2PRODUIT 2.2 descriptif du systÈme Le sytème est composé de : 1 - Deux câbles chauffants bi-conducteurs, double isolation et écran coaxial tressé, fixés sur trame textile 1 a) câble 17 W/m b) câble 10 W/m - Chaque câble chauffant est équipé d’une liaison froide de 4 m assurant la liaison entre l’élément chauffant et le réseau électrique. L’extrémité est protégée par un élément isolant thermorétractable. - Les trames sont en matériaux textiles réversibles. Elles peuvent être posées indifféremment sur une face ou sur l’autre. - Un thermostat d’ambiance classique* avec fil pilote 6 ordres (confort, économie, hors gel, arrêt, abaissement de 1°C et de 2°C). Thermostat certifié Eu- Bac. - Un isolant PUR avec une face aluminium quadrillée. - Un adjuvant pour chape. - Un relevé de plinthe périphérique. - Des cavaliers de fixation des trames sur isolant. - Un kit de réparation. *avec sonde de sol en option 7 2PRODUIT 2.2 8 descriptif du systÈme 2produit 2.3rEstrictions d’emploi et prÉcautions d’usage Il sera impératif de respecter certaines règles afin d’assurer le bon fonctionnement de l’installation. L a pose d’une sous couche isolante ne peut intervenir qu’après le délai suivant (extrait de cahier technique 3606 du CSTB paragraphe 5.14) Support Age minimum Dallage sur terre-plein 2 semaines Plancher dalle avec continuité sur appuis : - Dalle pleine en BA (Béton Armé) coulée in situ, - Dalle pleine coulée sur pré dalles en BA - Dalle pleine coulée sur pré dalles en BP (Béton Précontraint) 1 mois Plancher en béton coulé sur bacs acier collaborant avec continuité sur appuis Plancher constitué de dalles alvéolées en BP ou BA avec dalle collaborant rapportée en BA, avec continuité sur appuis 1 mois Plancher nervuré ou poutrelles et entrevous à poutrelles en BA et BP à entrevous de coffrage avec dalle de répartition complète coulée en œuvre Dalles ou chapes incorporées 1 mois Dalle ou chapes rapportées Se reporter à l’âge minimum du support + 1 semaine de séchage pour la dalle ou chape rapportée Se reporter à l’âge minimum su support + 24 h de séchage pour le ravoirage Ravoirage (voir paragraphe 5.15 du présent document) L’épaisseur de chape sera de 5 à 6 cm. L ’ouvrage de recouvrement peut également être réalisé par un mortier pour chape fluide à base de ciment conforme à la norme NF EN 13 813 et faisant l’objet d’un avis technique visant son emploi «Plancher rayonnant électrique». L a résistance thermique du revêtement de sol, y compris leur éventuelle couche de désolidarisation associée (sous-couche accoustique par exemple) doit être inférieure à 0.15 m² K / W. Certaines configurations de pose requièrent de minorer cette valeur notamment pour les revêtements de sol stratifiés pour lesquels les revêtements et leurs sous couches de désolidarisation associés peuvent faire l’objet d’un avis technique pour l’emploi sur plancher rayonnant électrique. 1 mois 1 mois Les matériaux type carreaux céramique, pierres naturelles, pâte de verre et émaux, etc. et leur mortier colle doivent être conformes aux normes les concernant. La surface des carreaux ne doit pas dépasser 2200 cm2. Lorsque les carreaux céramiques ou analogues sont collés au moyen de mortier colles, ces derniers doivent bénéficier du classement C2-S1/S2 PR (voir détail § 2.8 du CPT 3606). Le matériau d’enrobage des câbles ne doit pas dépasser 80°C (macadam, goudron). Il est impératif d’éviter tout croisement ou chevauchement de câbles chauffants, ainsi qu’un cheminement parallèle trop serré. 9 2produit 2.4liste des composants Référence Désignation Référence Désignation Câbles chauffants en trame 17 W/m - largeur 1,00 m 102x58x44 Câbles chauffants en trame 10 W/m - largeur 0, 5 m 50x40x45 (suite) 289000-100 Trame 17 W/m / 2 m / 170 W / 15 pc/carton 289053-100 Trame 10 W/m / 6 m / 300 W / 4 pc/carton 289001-100 Trame 17 W/m / 3 m / 255 W / 12 pc/carton 289054-100 Trame 10 W/m / 8 m / 400 W / 4 pc/carton 289002-100 Trame 17 W/m / 4 m / 340 W / 12 pc/carton 289055-100 Trame 10 W/m / 10 m / 500 W / 4 pc/carton 289003-100 Trame 17 W/m / 6 m / 510 W / 6 pc/carton 289004-100 Trame 17 W/m / 8 m / 680 W / 6 pc/carton Isolants 289005-100 Trame 17 W/m / 10 m / 850 W / 6 pc/carton 208025-100 289006-100 Trame 17 W/m / 12 m / 1020 W / 4 pc/carton Plaque PUR - RAUPUR ISOL- R1,05 / I5 Epaisseur 25* / 20 plaques 289007-100 Trame 17 W/m / 14 m / 1190 W / 4 pc/carton 208052-001 Plaque PUR - RAUPUR ISOL 52 - R2,25 / I5 Epaisseur 52* / 9 plaques 289008-100 Trame 17 W/m / 16 m / 1360 W / 2 pc/carton 208060-100 289009-100 Trame 17 W/m / 18 m / 1530 W / 2 pc/carton Plaque PUR - RAUPUR ISOL - R2,60 / I5 Epaisseur 60* / 8 plaques 289010-100 Trame 17 W/m / 20 m / 1700 W / 2 pc/carton 289011-100 Trame 17 W/m / 22 m / 1870 W / 2 pc/carton 289012-100 Trame 17 W/m / 24 m / 2040 W / 2 pc/carton 203883-100 Trame 17 W/m / 26 m / 2210 W / 2 pc/carton 203893-100 Trame 17 W/m / 28 m / 2380 W / 2 pc/carton Câbles chauffants en trame 10 W/m - largeur 1, 00 m 102x58x44 289033-100 Trame 10 W/m / 6 m / 600 W / 6 pc/carton 289034-100 Trame 10 W/m / 8 m / 800 W / 6 pc/carton 289035-100 Trame 10 W/m / 10 m / 1000 W / 4 pc/carton 289036-100 Trame 10 W/m / 12 m / 1200 W / 2 pc/carton 289037-100 Trame 10 W/m / 14 m / 1400 W / 2 pc/carton 289038-100 Trame 10 W/m / 16 m / 1600 W / 2 pc/carton 289039-100 Trame 10 W/m / 18 m / 1800 W / 2 pc/carton 289040-100 Trame 10 W/m / 20 m / 2000 W / 2 pc/carton Câbles chauffants en trame 10 W/m - largeur 0, 5 m 50x40x45 289050-100 Trame 10 W/m / 2 m / 100 W / 6 pc/carton 289051-100 Trame 10 W/m / 3 m / 150 W / 6 pc/carton 289052-100 Trame 10 W/m / 4 m / 200 W / 6 pc/carton 10 Accessoires 353329-100 Thermostat électronique 6 ordres / 1 pc/carton 203973-100 Sonde de sol 10k Ω / Lg 3m 289082-100 Kit de réparation / 1pc/carton 259268-002 Pontet de fixation / 500pc/carton 257422-010 Adjuvant chape/ Bidon de 5 l 261979-010 Relevé de plinthe (avec adhésif et bavette épais. 8 mm/h. 120 mm) / Rouleau de 50 m *Dimensions : 1200 x 1000 mm 3 mise en Œuvre 3.1prÉparation Transport et stockage Les différents éléments constituant le système SOLELEC‚ sont à stocker dans des endroits secs, à l’abri de l’humidité. Lors du transport, il faudra veiller à ne pas détériorer les emballages, qui ne devront être ouverts que lors de la pose. Les éléments chauffants seront manipulés dans des conditions telles qu’ils soient à l’abri d’actions, notamment mécaniques et thermiques, susceptibles de provoquer des détériorations. A la livraison, veuillez vous assurer que les colis sont complets et non détériorés. Vérification des composants Il est également nécessaire de vérifier les valeurs de la trames à la livraison et de les reporter sur la carte de garantie, afin de s’assurer que les éléments chauffants n’ont subi aucune détérioration lors du transport / stockage. 11 3 mise en Œuvre 3.2calcul gÉnÉrique Les différents câbles sont livrés en trame, à l’exception du câble 17 W qui peut être livré en couronne. En fonction du câble, la puissance de trame est limitée selon les indications définies dans le cahier technique 3606 paragraphe 3.4. Notre système SOLELEC‚ propose les puissances suivantes : - trame avec câble de 17 W/m en largeur 0.90 m : 85 W/m2. - trame avec câble de 10 W/m en largeur 0.95m et 0.45 m : 100 W/m2. Lors de la pose, les largeurs de trame de 0.90 m couvrent une largeur de surface équipable calculée à 1.00 m. Pour les largeurs 0.45 m la largeur équipable est de 0,50. Par exemple, pour une pièce de 3 m x 4 m (soit une surface de 12 m2 à laquelle on retire la zone de réserve selon CTP, ce qui nous donne une surface réelle couverte de 10.6 m2), en utilisant une trame avec câble de 17W/m (85 W/m2), on pourra installer une puissance de 901 W. Le choix de l’élément chauffant se fera en préconisant la puissance inférieure à la valeur théorique. Dans ce cas, on choisira 850 W. La puissance nécessaire dépend des déperditions ; dans ce cas, on détermine la valeur de celles-ci (D). On porte une majoration de 20% (selon préconisation EDF) sur la valeur D et on obtient la puissance nécessaire. 12 La surface équipable correspond à la surface réelle de pièce, moins une réserve de 10 cm à partir des murs extérieurs. Les trames sont prévues de telle manière à ne pas dépasser la puissance surfacique donnée dans le cahier technique 3606 soit : - 85 W/m2 pour un câble de 18 > PL > 13. - 90 W/m2 pour un câble de 13 > PL > 10. - 95 W/m2 pour un câble de 10 > PL. Il est nécessaire de recouvrir au moins 80 % de la surface équipable. 4 mode de pose 4.1 4.2 État de surface du support mise en place du relevÉ de plinthe La mise en œuvre du système SOLELEC nécessite certaines précautions qui sont reprises dans le cahier technique 3606 (chapitre 5). 4.1 Etat de surface du support L’état de surface du support doit être en béton surfacé soigné. Celui-ci devra être débarrassé des dépôts, déchets, pellicules de plâtre ou autres matériaux. Le support devra garantir les planéités suivantes (cahier technique 3606 paragraphe 5.1.2) : - Planéité d’ensemble rapportée à la règle : 2 m : 7 mm. - Planéité locale rapportée à un réglet de 0.20 m : 2 mm. L’écart de niveau avec le plan de référence doit être inférieur à 3 mm / m sans dépasser 2 cm. Si ces valeurs ne sont pas confirmées, un ravoirage sera nécessaire. 4.2 Mise en place du relevé de plinthe Procéder à la pose du relevé de plinthe sur tout le niveau à chauffer en enlevant au préalable le film protecteur de la surface adhésive. Toutes les cloisons, murs, poteaux doivent être équipés. Cette bande périphérique doit partir du support et dépasser d’au moins 2 cm la surface finie (revêtement de sol compris), avant d’être arasée. 13 4 mode de pose 4.3pose de l’isolant 4.3 Pose de l’isolant L’isolant RAUPUR est en polyuréthane (PUR) de longueur 1200 mm et de largeur 1000 mm, quadrillé sur une face. Ses épaisseurs sont de 25, 52 et 60 mm, et de résistances respectives 1.05, 2.25 et 2.60 m2 K/W. Classement I5, selon certificat ACERMI. Les panneaux isolants RAU PUR comportent des rainures et feuillures sur les quatre côtés. Ils sont mis en place en partant d’un angle de mur opposé à l’entrée de la pièce, feuillures apparentes vers l’intérieur de la pièce et feuillures non visibles arasées le long des murs, de façon à présenter un bord droit en appui sur la bande périphérique. Les derniers panneaux aux extrémités sont coupés 3 à 5 mm plus larges et emboités en force. Comme les rainures assurent l’étanchéité, la pose d’un film ou de bandes de recouvrement n’est pas nécessaire. Cahier Technique 3606 du CSTB paragraphe 5.2.3.2 Il convient de prendre des précautions pour empêcher la pénétration de la laitance dans les joints entre panneaux, soit en posant une bande adhésive sur les joints, soit en posant un film polyéthylène d’épaisseur 200 µm, avec un recouvrement entre lès d’au moins 15 cm, dans le cas ou la jonction rainée / bouvetée ne serait plus garantie ou aurait été supprimée. Choix des isolants : Les réglementations thermiques en vigueur imposent des valeurs de transmission thermique maximales ou des valeurs de résistance thermique minimales suivant les cas (garde-fous). Par ailleurs, les émissions de chaleur par la face inférieure des éléments chauffants doivent être limitées. Dans les cas les plus courants, il convient de disposer sous l’ouvrage de recouvrement des éléments chauffants, un isolant thermique de résistance thermique au moins égale à : - 2 .20 m2 KW si le plancher porteur est en contact avec un vide sanitaire, un local non chauffé ou un terre-plein, et ne comporte pas d’isolation particulière (plancher béton, entrevous en béton ou terre cuite…) ; - 2 .50 m2 K/W si le plancher porteur est en contact avec l’extérieur et ne comporte pas d’isolation particulière (plancher béton, entrevous en béton ou terre cuite…) ; 14 4 mode de pose 4.3pose de l’isolant 4.4 LIAISON FROIDE - 1 .00 m2 K/W si le plancher porteur est en contact avec un vide sanitaire, un local non chauffé ou un terre plein, et comporte une isolation spécifique (plancher entrevous polystyrène, isolation rapportée en sous face,…) telle que la résistance thermique totale du plancher soit au moins égale à 2.20 m2 K/W ; - 1.00 m2 K/W si le plancher porteur est en contact avec l’extérieur et comporte une isolation spécifique (plancher entrevous polystyrène, isolation rapportée en sous face,…) telle que la résistance thermique totale du plancher soit au moins égale à 2.50 m2 K/W ; -1.00 m2 K/W si le plancher porteur est en contact avec un local chauffé. Dans les autres cas, en particulier en présence de ponts thermiques importants, il conviendra de vérifier le respect des réglementations thermiques par le calcul. Les résistances thermiques ainsi que les indices de compressibilité sont repris dans le tableau «Accessoires» ci-contre. Il est à noter que dans le cas de la pose de deux couches croisées, la compressibilité équivalente résultante est de I3. Dans le cas d’une association d’une sous couche thermique avec une sous couche acoustique, cette dernière sera toujours disposée en dessous. Les sous couches isolantes ne doivent en aucun cas être découpées en vue d’incorporer d’éventuels fourreaux, canalisations ou conduits (paragraphe 5.1.5 su cahier technique 3606 du CSTB). 4.4 Liaison froide Il est impératif de repérer sur le plan de calpinage l’endroit où se trouve la liaison froide ou de prendre une photo lors de la pose. Les liaisons froides ont une section de 1,5 mm2 pour les puissances allant jusqu’à 1700 W et de 2,5 mm2 pour celles allant jusqu’à 2380 W. La longueur des liaisons froides est de 4 m, ce qui amène plus d’aisance et de possibilité pour l’emplacement des thermostats dans les pièces. La liaison froide doit être installée de manière à éviter tout chevauchement avec les câbles chauffants. Seule la partie de la liaison froide entre le bord de l’ouvrage de recouvrement et la boite de raccordement sera placée sous conduit de type ICD ou ICT noyé dans le mur ou la cloison (paragraphe 5.3.6 du cahier technique 3606 du CSTB). 15 4 mode de pose 4.5VÉRIFICATION DES COMPOSANTS 4.6 Pose des éléments chauffants dans la chape 4.5 Vérification des composants Il est recommandé avant de noyer les éléments chauffants, de s’assurer de leur bon fonctionnement électrique et de contrôler celui-ci en continu lors de la pose (test de la résistance). Les résistances ohmiques sont indiquées sur l’étiquette collée sur chaque trame. Les valeurs sont à vérifier : - à la livraison - lors de la mise en place avant la pose de l’ouvrage de recouvrement - après la pose de l’ouvrage de recouvrement. Les valeurs mesurées sont à reporter sur le certificat de garantie fourni avec chaque trame. 4.6 Pose des éléments chauffants dans la chape (Fig. 1 et 2 page 19) Distance minimale à respecter entre les éléments chauffants et... - le passage de canalisations verticales 0,03 m de toute nature traversant le plancher (distribution d’eau, distribution électrique,…) - le nu intérieur fini des murs - les cloisons - la paroi extérieure d’une trémie cloisonnée ou maçonnée 0,10 m 0,10 m 0,20 m - la rive d’une trémie simple 0,20 m - le nu extérieur d’une gaine maçonnée 0,20 m - la paroi extérieure d’un conduit de 0,20 m fumée - le bord de l’emprise au sol des âtres, appareils à foyers fermés et inserts de cheminée intérieure 16 0,40 m Les éléments chauffants doivent être fixés de telle façon qu’au cours des opérations de recouvrement : - les câbles ne puissent venir au contact les uns avec les autres et que d’une manière générale les éléments chauffants soient disposés régulièrement, - les rayons de courbure des câbles chauffants soient conformes aux prescriptions. Soit environ 35 mm pour le câble 17 W/ml. La disposition des éléments chauffants sera définie par le plan de calpinage. Les trames seront posées directement sur l’isolant Raupur et maintenues par les pontets de fixation ref. 259628 (on tient compte de 3.3 pontets par m²). En plus du plan de calpinage, les indications ci-jointes (voir tableau) sont à respecter. Les éléments chauffants sont reposés de manière à recouvrir au moins 80 % de la surface équipable, correspondant à la surface de la pièce après déduction des zones. Le plan de calpinage sera à positionner de façon visible dans le coffret électrique. Il est rappelé que la présence d’éléments chauffants dans des zones sur lesquelles reposent des équipements à poste fixe tels que meubles de cuisine, de salles de bains, équipement sanitaires ou ménagers, placards,…n’est pas autorisée. Dans les autre cas, il faut laisser un espace d’au moins 3 cm entre l’élément mobilier et le sol. 4 mode de pose 4.6 Pose des éléments chauffants dans la chape Les trames seront déroulées directement sur l’isolant et fixées sur celui-ci à l’aide des pontets. La continuité de pose se fait simplement en découpant la trame aux ciseaux et en retournant celle-ci. Attention à ne pas détériorer l’isolation du câble lors des découpes. On procédera ainsi jusqu’à avoir couvert la surface de la pièce. Les obstacles peuvent être contournés très simplement par découpe de la trame. Les joints de dilatation des bâtiments ainsi que les joints de fractionnement de l’ouvrage de recouvrement ne doivent pas être franchis par les éléments chauffants (y compris leurs liaisons froides). (Paragraphe 5.3.5 du cahier technique 3606 du CSTB). Se référer aux indications données sur le plan de calpinage. De manière générale, il y aura un joint de fractionnement au niveau du seuil de porte. Ce fractionnement sur le seuil n’est pas nécessaire pour les pièces de très petites surfaces, par exemple le WC. (Paragraphe 5.4.2.5 du cahier technique 3606 du CSTB). 17 4 mode de pose 4.7rÉalisation des ouvrages de recouvrements Rappel Les canalisations ou gaines ne doivent pas être inclus dans l’ouvrage de recouvrement des éléments chauffants, elles doivent être incorporées dans un ravoirage réalisé directement sur le plancher support. (paragraphe 5.1.5 du cahier technique 3606 du CSTB) 1 2 3 4 L’ouvrage de recouvrement peut être réalisé par un mortier pour chape fluide à base de ciment conforme à la norme NF EN 13813 et faisant l’objet d’un Document Technique d’Application visant son emploi en « Plancher Rayonnant Electrique ». Il sera également nécessaire d’utiliser l’adjuvant REHAU avec un dosage de 80 g/sac. Soit, à titre d’information, un bidon de 5 litres pour 180 m2 de chape en épaisseur de 5 cm. Un joint de fractionnement est nécessaire tous les 40 m2 et au plus tous les 8 m linéaires. 2 1 1 Bande périphérique 2 Sous-couche isolante 3 Ravoirage dans le cas de canalisations 4 Plancher ou dallage 1 Joint de fractionnement 2 Armatures périphériques pour dalle ou chape sur isolant SC2 a Ch ou (I3) L’ouvrage de recouvrement des éléments chauffants est réalisé à partir : - d’un mortier : • classé au moins C20/F4 (20 N/mm2 en compression et 4 N/mm2 en flexion, sur prisme de 4x4x16 cm), • ou fabriqué sur chantier et dosé à 300+/- 50 kg/m3 de sable sec, • ou d’un béton prêt à l’emploi tel que défini par la norme DTU 26.2 (Référence NF P 14-201), conforme à la norme NF EN 26-01 et à son annexe nationale : • c lassé au moins C20/25 (20 N/mm2 en compression sur cylindre de 16x32 cm), • ou fabriqué sur chantier et dosé à 300+/-50kg/m3 de béton, • ou d’un mortier de scellement dosé à 225 +/- 50kg/m3 tel que défini par la norme NF DTU 52.1 (Référence NF P 61 -202). 18 4 mode de pose 4.7rÉalisation des ouvrages de recouvrements Armature pour chape 10 7A 4 2 9A 10 cm mini 3 8A 6 5 1 Fig. 1 10 7B 4 2 10 cm mini 3 5 9B 7A 6 8B Les armatures sont en général désignées « quadrillage anti trait » et conformes à la norme NF A 35-027. Ce quadrillage limitant les fissurations doit avoir : - s oit une maille maximale de 50 mm x 50 mm et une masse minimale de 650 g/m2 (exemple : un treillis en fils soudés de 1.4 mm x 1.8 mm et en mailles de 50 mm x 50 mm pèse environ 670 g/m2). - soit une maille maximale de 100 mm x 100 mm et une masse minimale de 1000 g/m2. La pose directe du carrelage (le mortier de scellement recouvrant directement les éléments chauffants), vise exclusivement la maison individuelle indépendante ou accolée ou les maisons en bande. Pour les autres locaux, seule la pose scellée est autorisée (Fig. 2). Les armatures périphériques sont constituées par 3 fers à béton de diamètre 8 mm Fe 500 HA . 1 Fig. 2 Légende Fig. 1 et 2 1 2 3 4 5 6 7A 7B 8A 8B 9A 9B 10 Plancher support Ravoirage avec intégration de canalisations (éventuellement) Isolant I 4 ou I 5 Joint périphérique e > 5 mm Trame support de l’élément chauffant Élément chauffant Treillis soudé (armature mécanique) Armature périphérique (3 fers Ø 8 mm) Chape mortier ou dalle béton 5 cm < e ≥ 6 cm Mortier de scellement du carrelage Carrelage collé Carrelage scellé Plinthe 19 4 mode de pose 4.8contrôle Électrique aprÈs ouvrage terminÉ 4.9premiÈre mise en tempÉrature 4.8 Contrôle électrique après ouvrage terminé L’installateur devra effectuer les vérifications prévues à la section 61 de la norme NF C 15-100 à savoir : - Isolement - Vérification de la continuité de l’âme, du blindage et des connexions correspondantes. - Efficacité des mesures de protection contre les contacts indirects. - Contrôle des dispositifs de surintensité. - Contrôle des dispositifs de connexion des conducteurs. Il sera nécessaire de coller à proximité immédiate du ou des dispositifs de commande des installations, l’étiquette fournie avec chaque trame portant les indications suivantes : Attention ! Chauffage électrique par le plancher - Ne pas percer - Ne pas recouvrir - Laisser un espace libre d’au moins 3 cm entre tout élément mobilier et le sol. 4.9 Première mise en température Le séchage naturel du support doit être complété par une mise en température de l’installation de chauffage, manuelle ou automatique, de sorte à stabiliser le support à la teneur en eau correspondant à ses conditions ultérieures de service et d’éviter une migration ascendante d’humidité. Revêtements Carreaux céramique aux analogues collés au moyen de mortiers colles La première mise en température des Planchers Rayonnants Electriques doit être faite par l’installateur de chauffage électrique et devra respecter les indications du § 6.2 du cahier technique 3606 du CSTB. Cette opération ne peut commencer que : - trois semaines après la réalisation de la chape en mortier ou de la dalle en béton et avant mise en œuvre des revêtements de sol collés ou flottants. - un mois après la mise en œuvre d’un carrelage scellé. Des précautions doivent être prises, en particulier si la mise en chauffe s’effectue en période froide. Un programme de mise en température progressive doit être défini en accord avec le maître d’oeuvre. A titre d’exemple, la première journée de chauffe ne peut excéder deux heures, puis les périodes de chauffe peuvent être rallongées d’au plus une heure par jour jusqu’aux limites imposées par le fonctionnement de la régulation. Le thermostat du système SOLELEC a un programme de première mise en température intégré. Ce programme est prévu pour une mise en chauffe progressive sur une durée de 20 jours (voir notice fournie). Disposition concernant la mise en œuvre des revêtements de sol. La pose de tout revêtement ne doit être réalisée qu’après la première mise en température de l’ouvrage de recouvrement. Elle ne doit pas être effectuée sur sol chauffant ou en cours de chauffe (arrêt de chauffage 48h au moins avant la pose), (paragraphe 7 du cahier technique 3606 du CSTB). Remarque La pose de parquet en bois de bout n’est pas admise sur plancher rayonnant électrique. Pour les parquets la remise en chauffe ne peut reprendre qu’après un délai d’une semaine après la pose. DTU Norme de référence Document de Référence CSTB Délai de remise en chauffe E cahier 3267 2 jours - - Textiles 53.1 NF-P62.202.1 - Polychlorure de vinyle (PVC) 53.2 NF-P62.203.1 - - - Linoléum et caoutchouc Parquets et revêtement de sol contre collés à parement en bois en pose flottante Revêtements de sol stratifiés Paquet collés 51.11 Avis technique pour pose sur PRE NF-P63.204 - - - 2 jours 2 jours 2 jours 1 semaine Progressive selon AT Avis technique 51.2 NF-P 63.202 Revêtement de sol collé à base de résine synthétique - - Avis technique Selon AT Autres revêtements - - Avis technique Selon AT 20 - 1 semaine 5RÉGULATION L’installation doit être régulée par un thermostat 6 ordres. Les thermostats sont à installer sur les murs intérieurs, à l’abri du rayonnement solaire, des perturbations thermiques et des courants d’air. Les préconisations de branchement sont reprises dans la notice spécifique jointe à chaque thermostat. Le thermostat d’ambiance 353329 ne peut être installé dans les salles de bain que dans les zones hors volume (les volumes étant définis dans la partie 7.701 de la norme NFC 15100). La sonde de sol doit impérativement être posée dans la chape (en la protégeant avec un morceau de gaine) et branchée. Pour la gestion de la salle de bain, il est admis de piloter le système SOLELEC à partir du thermostat d’une pièce contiguë. Il est possible d’utiliser par exemple un programmateur pour PRE (non fourni par REHAU). Il faudra veiller à ce que le fourreau par lequel le thermostat est alimenté soit bouché (par exemple à l’aide de silicone), cela afin d’éviter les courants d’air pouvant perturber la lecture du thermostat. Plusieurs trames peuvent être commandées par un seul thermostat. En cas d’une puissance supérieure à 2300 W, il sera nécessaire de passer par un relais de puissance ayant un pouvoir de coupure adapté (20 A ou 25 A). L L Charge 10A - 230V N 10A Fil Sonde Pilote de sol 6 7 Fil pilote issu du programmateur Charge 2300W maxi. Puissance maxi : 2300W, sinon relayer L L 10A Charge 10A - 230V N Fil Sonde Pilote de sol 6 7 Fil pilote issu du programmateur Charge Le relais est à dimensionner en fonction de la puissance à piloter 21 6Garantie 6.1carte de garantie La garantie sera de 10 ans pour les éléments chauffants et de 3 ans pour la partie régulation. Pour bénéficier de la garantie, doit impérativement être complétée la carte de garantie jointe aux éléments chauffants lors de la livraison. Version: 03/2012 22 N E M I C SPÉ 6Garantie 6.2conditions de garantie N E M I C SPÉ Version : 03/2012 23 Pour tout savoir sur nos formations REHAU ACADÉMIE : www.rehau.fr/academie [email protected] 106600 - 5113991 FR 03/2012 Copyright by REHAU
