LOT 1- ECHAFAUDAGE - MACONNERIE TRAITEMENT DES BETONS

Transcription

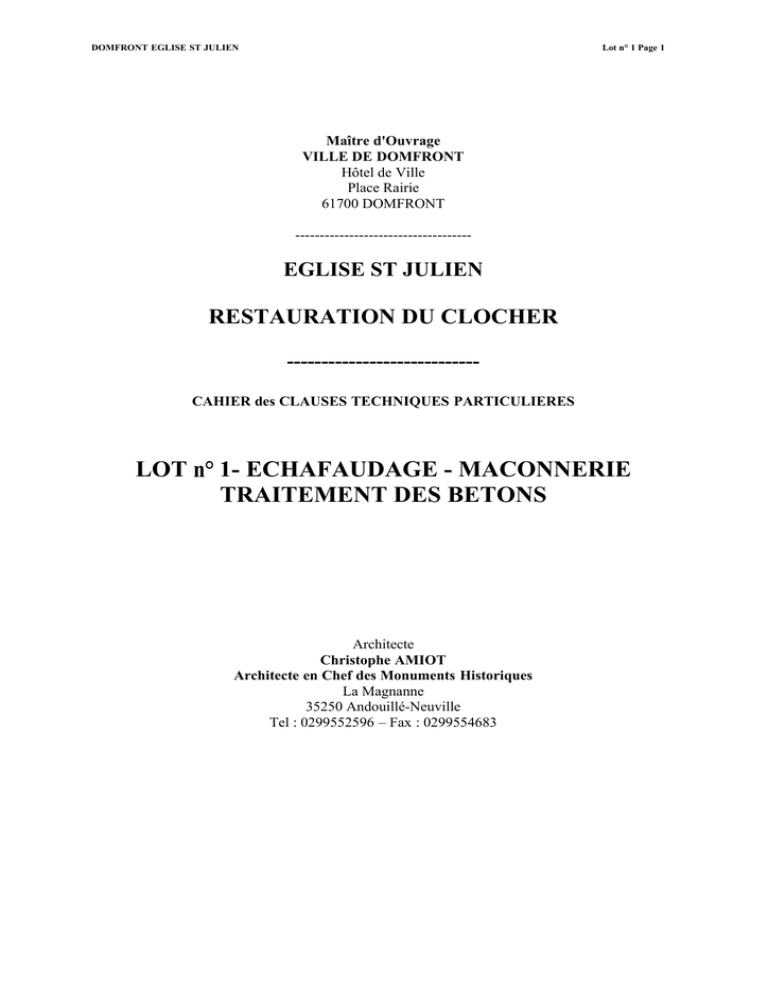

DOMFRONT EGLISE ST JULIEN
Lot n° 1 Page 1
Maître d'Ouvrage
VILLE DE DOMFRONT
Hôtel de Ville
Place Rairie
61700 DOMFRONT
------------------------------------
EGLISE ST JULIEN
RESTAURATION DU CLOCHER
---------------------------CAHIER des CLAUSES TECHNIQUES PARTICULIERES
LOT
1- ECHAFAUDAGE - MACONNERIE
TRAITEMENT DES BETONS
Architecte
Christophe AMIOT
Architecte en Chef des Monuments Historiques
La Magnanne
35250 Andouillé-Neuville
Tel : 0299552596 – Fax : 0299554683
Lot n° 1 Page 2
SOMMAIRE
INSTALLATION DE CHANTIER
10
ECHAFAUDAGES ET PROTECTIONS
13
TRAVAUX PREPARATOIRES
19
ETUDES
20
ARCS PORTEURS DU CLOCHER
20
Lot n° 1 Page 3
NIVEAUX 1-2 - RESTAURATION DES ECOINCONS
21
NIVEAUX 3-4 - GALERIE - RESTAURATION DES CLAUSTRAS
23
Niveaux 5-7 - DEMOLITION DES REMPLISSAGES BRIQUES - RESTAURATION DE
LA CORNICHE
27
NIVEAUX 8 -12 - RESTAURATION DES CLAUSTRAS DES ABAT SON
28
NIVEAUX 8 A 12 - CONSOLIDATION DES ARETIERS
30
NIVEAUX 12-13 - CONSOLIDATION DES COUVERTURES ARDOISE/IBETON
31
NIVEAUX 15 - COUVERTURE DU CLOCHETON
32
TRAITEMENT DES BETONS PAR INHIBITEUR DE CORROSION
34
TRAVAUX DIVERS
Lot n° 1 Page 4
36
Lot n° 1 Page 5
LOT N° 1 ECHAFAUDAGE - MACONNERIE - TRAITEMENT DES BETON
A. GENERALITES
1
NOTE LIMINAIRE - PRESENTATION DU PROJET
Les travaux portent sur la restauration générale du clocher de l'église Saint Julien à
DOMFRONT.
Les travaux seront effectués en une tranche unique
Les travaux comprendront:
L'installation de chantier
Les échafaudages intérieurs et extérieurs avec les protections nécessaires La réfection des
éléments architecturaux en béton moulé
Les restaurations et le traitement des bétons
La dépose des filets en place après les travaux de consolidation et de restauration
La dépose des étaiements en place
2
REFERENCES AUX NORMES
Les travaux seront exécutés conformément aux Règlements et Prescriptions Techniques en
vigueur, au R.E.E.F. (Recueil des Eléments utiles à l'Etablissement et à l'Exécution des projets
et marchés de bâtiments en France) et notamment:
AUX D.T.U. (Documents Techniques Unifiés: règles de calcul et dispositions constructives
minimales - cahier des clauses techniques et annexes), en particulier :
-DTU N°20.l PAROIS et MURS en MACONNERIE de PETITS ELEMENTS.
-DTU N°2l : EXECUTION des TRAVAUX EN BETON.
- NF P 18-303 - Béton mise œuvre
-NF P 15-201 et l5-20l/Al. Enduits aux mortiers de ciment, de chaux et de
mélange plâtre et chaux aériennes.
- DTU - REGLES FB : CALCUL DU COMPORTEMENT AU FEU DES STRUCTURES
EN BETON.
- Règles de recommandation d'utilisation des bétons fibrés à ultra hautes
performances(BFUP) - SETRA/AFGC Janvier 2002
Lorsque dans le présent CCTP figure la formule « à l'identique», elle implique le respect des
contraintes archéologiques et architecturales liées à l'histoire du bâtiment concerné ainsi
qu'une identité d'aspect avec les parties conservées, mais elle ne préjuge pas d'un usage strict
des matériaux initiaux comme des techniques de mise en œuvre.
Pour un certain nombre d'ouvrages, il est fait mention de «surface de référence» localisée sur
le bâti existant pour permettre aux entreprises de connaître très précisément «le résultat»
souhaité et leur permettre de répondre ainsi à la notion d'identique évoquée ci avant.
4
Lot n° 1 Page 6
TOLERANCES
Planéité des planchers
règle de 2,00 m de 0,20
- Finition chape surfacée
- Finition chape rapportée
8mm 3mm
5mm 2mm
EXECUTION DU GROS OEUVRE
Les ouvrages de gros-œuvre intéressés par le raccordement des ouvrages de menuiseries,
devront être réalisés avec les tolérances d'exécution suivantes :
COTES EN CM
Ecart maximum sur axe de baies finies
+1
Largeur des baies finies
-1
Verticalité des tableaux
Faux aplomb ou flèches locales
0,4
Horizontalité du tableau
Faux niveaux ou flèches locales
0,4
Ecart maximal entre face d'appui des feuillures
Ou applique et plan théorique
0,3
L'état des surfaces des faces d'appui des feuillures, appliques et tables d'appui doit permettre
l'application de la garniture du joint et de son étanchéité.
5
BETON ARME.
Béton.
Conforme à la nouvelle Norme NF EN 206-1.
Surfaces et parement de béton
Définis par la nouvelle norme P l8-S03.
Aciers
Les aciers seront conformes au titre l " du fascicule n04 du cahier des prescriptions
communes. Toutefois, seuls les aciers sortant d'usines agrées seront admis.
Les aciers utilisés seront:
• Du type haute adhérence HA FeE 500 pour les barres et treillis soudés (conformes aux
spécifications de l'A.D.E.T.S.)
• Du type doux FeE24
Indépendamment des considérations de pression exercées sur le béton, les diamètres
minimaux de cintrage seront ceux figurant sur la fiche d'homologation.
Lot n° 1 Page 7
Les calculs seront conduits à partir des règles BAEL. 91 révisée 2006
L'entrepreneur déterminera les caractéristiques générales de ses bétons en fonction des
résistances minimales.
Mise en œuvre :
· Les coffrages seront suffisamment rigides et bien maintenus pour résister sans déformation
aux poussées exercées par les bétons fraîchement coulés.
· Ces coffrages seront arrosés suffisamment avant coulage, mais sans excès de façon à ne pas
modifier localement la structure du béton frais.
Tous les bétons armés seront vibrés.
Les aciers ne seront jamais à moins de 30mm de la paroi coffrée sauf indications contraires ou
particulières des plans B.A.
· L'assemblage des armatures sera conforme aux plans RA. d'exécution. Toute modification
éventuelle, due par exemple à des impératifs de mise en place, sera soumise à l'approbation du
bureau d'étude.
· Le décoffrage interviendra après complet séchage. L'entrepreneur reste seul juge et
responsable de l'instant choisi.
Rappel: les sections sont calculées à partir d'une résistance minimale à 28 jours sous mise en
charge totale.
· Les fourreaux, trous et autres réservations seront prévus avant coulage. Une liaison étroite
avec les corps d'état secondaires est nécessaire.
Les percements après coup seront soumis à l'approbation du Bureau d'étude.
6
PRISE EN POSSESSION DU TERRAIN
Un constat contradictoire portant sur l'ensemble des abords devra être dressé par
l'entrepreneur du présent lot; ce document comportant des photos précises. En fin de chantier
l'entrepreneur du présent lot devra la remise en état des abords, le nettoyage du chantier et des
abords.
7
CONNAISSANCE DU PROJET - RESPONSABILITE DU
SOUMISSIONNAIRE
Il est spécifié que par le fait du dépôt de leurs offres, les entrepreneurs reconnaissent
implicitement:
- s'être rendus sur place, avoir fait toutes constatations de l 'importance des travaux à
effectuer, de la disposition des lieux, de toutes les sujétions d'exécution que peut comporter
l'opération envisagée, avoir demandé tous renseignements complémentaires éventuels,
- avoir pris connaissance de l'ensemble des pièces du dossier (pièces écrites et plans), y
compris les pièces concernant les autres corps d'état.
Lot n° 1 Page 8
- avoir demandé toutes indications complémentaires qu'ils auront jugées nécessaires.
Dans la description des ouvrages, le maître d' œuvre s'est efforcé de renseigner les
entrepreneurs sur la nature des travaux à effectuer, mais il convient de signaler que cette
description n'a pas un caractère limitatif.
Les entrepreneurs devront des ouvrages complets et parfaitement achevés suivant les normes
en vigueur et les règles de l'art.
Ils ne pourront réclamer notamment aucun supplément consécutif à une omission, erreur ou
imprécision éventuelle autant dans les documents graphiques, descriptifs ou quantitatifs.
Du fait de leur qualification, il appartient aux entreprises de prévoir le détail des sujétions et
toutes fournitures et ouvrages nécessaires à la réalisation complète et parfaite de leurs travaux.
A cet effet, il est rappelé que les entrepreneurs sont tenus de prendre connaissance du
C.C.T.P. de tous les corps d'état de l'opération.
Tous les documents écrits ou graphiques remis aux entrepreneurs pour l'exécution des
ouvrages doivent être examinés avant tout commencement d'exécution, ils devront donc
signaler au maître d' œuvre toutes les dispositions qui ne paraîtraient pas en rapport avec la
solidité, la conservation des ouvrages, l'usage auxquels ils sont destinés et avec l'observation
des règles de l'art, des règlements et normes de toutes natures en vigueur.
De toutes manières, le fait pour un entrepreneur d'exécuter sans en rien changer toutes les
prescriptions des documents techniques remis par le maître d' œuvre ne peut atténuer en quoi
que ce soit sa pleine et entière responsabilité de constructeur, s'il n'a pas présenté ses réserves,
justifiées et explicitées, par écrit au moment de la remise de son offre.
Les cotes qui sont indiquées devront être vérifiées avant tout commencement d'exécution.
Les entrepreneurs devront fournir au Maître d'Œuvre en vue de leur approbation, en temps
utile et ce avant de commencer la fabrication, tous les détails qui diffèrent des détails fournis
par le Maître d'Œuvre.
Ces détails seront définis en coupe, plan, élévation sur lesquels figureront les ouvrages
contigus.
Les entrepreneurs sont formellement tenus d'une part de contrôler sur place les cotes exactes
des ouvrages mis en œuvre et d'autre part, d'adapter en conséquence leurs fabrications aux
ouvrages en place.
Tous les défauts de tolérance seront signalés sans délai au Maître d'Œuvre.
Lot n° 1 Page 9
En outre, les entrepreneurs devront donner aux autres corps d'état, avec tous les
renseignements nécessaires, les plans précis de leurs ouvrages, dès que ceux-ci auront reçu
l'approbation du Maître d'Œuvre.
Ils devront ensuite s'assurer sur le chantier que ces indications ont été correctement suivies en
vue de la terminaison de l'opération et du bon fonctionnement de l'ensemble des ouvrages.
Par ailleurs, il est rappelé que lors de la réception des travaux, les entrepreneurs remettront au
Maître de l'Ouvrage les plans et autres documents d'exécution dans les conditions exigées au
c.c.A.P.
L'entrepreneur devra fournir les attachements graphiques et les photographies nécessaires à la
justification des travaux.
9
DEPENSE D'INVESTISSEMENT ET DE FONCTIONNNEMENT DU
CHANTIER
L'Entreprise du présent lot aura à sa charge:
L'ensemble des dépenses d'installation de chantier qui lui sont imputées: voir article du Cahier
des Clauses Administratives Particulières (C.C.A.P.) L'ensemble des dépenses décrites dans le
Plan Général de Coordination de Sécurité et Protection de la Santé (P.G.C.S.P.S) qui lui sont
imputées.
Les différentes zones du chantier afin de permettre l'accès
10
DROIT DE VOIRIE
L'Entreprise du présent lot aura à sa charge les droits de voirie découlant de l'installation de
chantier et des échafaudages mis en place
Lot n° 1 Page 10
B. TRAVAUX PREPARATOIRES
INSTALLATION DE CHANTIER
La zone de cantonnement du chantier sera établie au droit de la place du Commerce située
en pied du transept Nord
1. Constat d'huissier
Avant démarrage des travaux, un constat d'huissier sera établi par l'entreprise et diffusé au
maître d' œuvre
2. Branchement en électricité
Toutes les démarches auprès des services concernés pour la mise en place des branchements
provisoires, pour la durée du chantier en électricité
La mise en place d'un compteur individuel dans une armoire
Conduite d'alimentation à prévoir pour le bureau de chantier et en fonction des besoins du
chantier
De l'armoire générale il sera prévu les alimentations des cantonnements et des coffrets de
chantier nécessaires à la réalisation des travaux de restauration Une demande écrite de
l'ensemble des corps d'état sera effectuée afin de fournir la puissance nécessaire au chantier
Entretien des installations électriques pendant la durée des travaux
Les consommations seront à la charge du présent lot.
Dépose de l'ensemble des installations en fin de travaux
3. Branchement eau
Branchement sur le réseau existant.
Mise en place d'un compteur d'eau comprenant une vanne d'arrêt pour coupure générale et de
robinets de puisage au droit de la zone de cantonnement pour branchement des sanitaires
et/ou des vestiaires et aux abords du chantier selon les besoins de chaque lots
4. Panneau de chantier
Fourniture et pose d'un panneau de chantier en contre-plaqué CTB,X sur ossature en sapin du
Nord, y compris peinture. Les teintes et les graphismes seront choisis par le Maître d'Œuvre.
Un modèle sera soumis à l'approbation du maître d'ouvrage et de l'architecte avant fabrication
5. Bureau de chantier
Amenée, installation, entretien et dépose en fin d'intervention d'un bureau de chantier
Branchement en eau et électricité, entretien, nettoyage journalier pendant la durée des travaux
Mise en place de baraque provisoire isolée thermiquement
Pour les baraques superposées l'entreprise devra également tous les équipements extérieurs
pour permettre leur accès. (Escaliers, emmarchements,
Lot n° 1 Page 11
paliers, passerelles, ... )
Equipement du bureau de chantier: 1 table avec chaise pour la personnes, 1 armoire de
rangement, équipement de chauffage, un jeu de plans affiché, CTTP, CCAP, calendrier. Mise
à disposition de casques de chantier pour les rendez-vous de chantier
Localisation:
Emplacement à déterminer suivant le plan d'installation de chantier et PGC
6. Vestiaire de chantier
Amenée, installation, entretien et dépose en fin d'intervention d'un vestiaire de chantier
Mise en place de baraque provisoire isolée thermiquement
Pour les baraques superposées l'entreprise devra également tous les équipements extérieurs
pour permettre leur accès. (Escaliers, emmarchements, paliers, passerelles, ... )
Equipement du vestiaire de chantier: 1 table avec chaise pour la personnes, 1 vestiaire de
rangement; équipement de chauffage
Aucun stockage de matériaux et matériels ne devra être effectué dans ces locaux. Chaque
entreprise entreposera son matériel dans un contener prévu à la charge de chaque entreprise à
cet effet.
Localisation:
7. Sanitaire de chantier
Amenée, installation, entretien et dépose en fin d'intervention d'un sanitaire de chantier
équipé de lavabos
Collecte des eaux usées ou branchement sur le réseau EU existant.
Localisation:
8. Clôture de chantier
Montage d'une clôture en grille galvanisée posée sur plot en béton sur une hauteur de 2.00m,
compris portillon pour piétons.
L'entretien, l'éclairage et le démontage en fin de chantier seront à prévoir.
Localisation:
En périphérie de la zone de cantonnement
Lot n° 1 Page 12
9. Protection de sol
Protection de l'ensemble des sols par contreplaqué de 10mm avec interposition d'un feutre
géotextile non tissé.
Après exécution des travaux, l'entreprise devra la dépose des protections, le nettoyage et les
réparations éventuelles sur le sol.
Localisation:
Pour l'ensemble des sols intérieurs du niveau bas.
10. Dépose du mobilier en place
L'entreprise du présent lot devra l'évacuation du mobilier non scellé. Le mobilier sera évacué
dans un endroit défini par l'architecte et le maître d'ouvrage. Protection de l'ensemble par film
polyane.
L'ensemble du mobilier sera remis en place après restauration.
Localisation:
Tableaux, objets liturgiques, statues, autel démontable
11. Protection des autels
Protection horizontale et verticale par contreplaqué et feutre géotextile non tissé fixé par
ossature bois. Dépose après travaux et nettoyage
Localisation:
Pour les autels en place.
12. Dépose des filets de protection pare gravois
Dépose en démolition par tous moyens des filets pare-gravois après mise en place des
échafaudages intérieurs et extérieurs
Localisation:
Pour les filets situés au pourtour de la flèche sur le parement intérieur et extérieur
Nota: les filets horizontaux situés dans la croisée seront conservées en place
13. Dépose des protections provisoires
Dépose en démolition des protections provisoires en contreplaqué comprenant toutes les
sujétions de découpe, dépose. Descente des gravois à pied d'œuvre en attente d'enlèvement
Localisation:
Niveau 5 : au pourtour de la galerie sur claustras sur deux faces
Lot n° 1 Page 13
ECHAFAUDAGES ET PROTECTIONS
GENERALITES
CONCEPTION
Les échafaudages sont conçus en collaboration avec les autres lots, notamment pour ce qui est
des planchers de travail (hauteur, emplacement) et des longueurs de trame afin d'éviter toute
disposition gênante au bon déroulement des travaux. De ce fait, le titulaire du présent lot
présentera un plan d'échafaudage à l'Architecte et aux entrepreneurs avant tout montage.
Le plan des échafaudages et sapines devra être approuvés par l'Architecte avant le
commencement des travaux.
Ces échafaudages resteront à la disposition de tous les lots pendant la durée des travaux. Ils
devront permettre l'accès à toutes les parties intéressées par les travaux.
Une mise à la terre devra être installée, pour l'ensemble des échafaudages et sapines, par une
entreprise compétente, à la charge du présent lot.
SECURITE
Les personnes intervenant sur les échafaudages seront munies de ceintures et de harnais de
sécurité pour la pose, la dépose et les modifications en cours de travaux sur les échafaudages.
L'entreprise veillera à ce que les échafaudages et les agrès ne facilitent pas l'accès de l'édifice
aux personnes étrangères aux entreprises et particulièrement en dehors des heures de travail.
ENTRETIEN
L'entrepreneur devra l'entretien des échafaudages pendant toute la durée des travaux.
L'entretien comprendra
- Toutes les visites de sécurité, vérification des assemblages, resserrage des écrous,
changement éventuel des pièces défectueuses.
- Toutes les modifications éventuelles de conception des échafaudages (planchers, etc.) à la
demande et en collaboration des autres lots.
14. Echafaudages verticaux
Le matériel d'échafaudage sera en tubes métalliques assemblés par colliers ou clavettes de
serrage ou autres moyens sécurisants
Les échafaudages seront de fabrication prévue pour les travaux de maçonnerie lourde et pour
les gros stockages de matériaux selon la classe 6 de la norme AFNOR H.D. 1000. Les
échafaudages doivent être montés selon les prescriptions du décret du 8 janvier 1965
complétées par les arrêtés des 5 février 1970, 5 décembre 1974 et autres textes
réglementaires.
Tous les éléments seront en acier galvanisé, propres et en bon état (plateaux, tubes de
montants, moises, garde-corps, contreventements, consoles, cadres, colliers, pare gravois,
amarrage, platines, vérins, potences).
La trame sera de 2.00 ml (hauteur entre 2 planchers).
Un plan de l'échafaudage sera établi par l'entreprise responsable du présent lot et comprendra:
l'élévation de l'ossature, des coupes, l'implantation des points d'appui au sol et sur les
ouvrages, la cotation des niveaux.
Lot n° 1 Page 14
Les échafaudages ne peuvent être construits, démontés ou sensiblement modifiés que sous la
responsabilité d'une personne compétente et par du personnel compétent habitué au travail
dans les monuments historiques et anciens: ceux-ci seront munis de ceintures et de harnais de
sécurité.
L'installation comprendra l'immobilisation pendant la durée contractuelle des travaux et libre
disposition à toutes les entreprises.
LIAISON AUX MURS
En cas de nécessité d'ancrage dans les maçonneries, les points d'ancrage seront
obligatoirement dans les joints sans percement des pierres et en aucun cas sur des éléments
fragiles. Les ancrages devront être soumis à l'Architecte pour approbation.
En cas d'ancrage par étrésillons, les vérins ne devront en aucun cas risquer de détériorer les
parements; ces vérins seront posés sur cales en contreplaqué CTBX.
Dans le cas où des éléments d'échafaudages seraient en saillies, ils seraient protégés par des
pièces en bois et du polystyrène, pour éviter d'endommager les parements. L'entrepreneur du
présent lot devra la reprise des parements dégradés par son échafaudage.
PLANCHERS
Les planchers seront horizontaux et composés d'éléments préfabriqués en métal galvanisé
antidérapants. Ils seront conçus pour résister au bardage des pierres et autres éléments lourds,
soit 500 kg/m2. La largeur libre de circulation sera d'au mois 1,00 m.
GARDE-CORPS
Les garde-corps seront constitués de deux lisses ou mains-courantes placées, l'une à 1,00 m.
et l'autre à 0,45 m. au dessus du plancher, d'une plinthe de 0,15 m.
Les garde-corps et plinthes seront posés à tous les niveaux de plancher, face avant et retours,
sans mention publicitaire
Le bord du plancher sera à 20 cm de la construction. Dans le cas où, en accord avec
l'Architecte et les autres corps d'état, cette distance de 20 cm devra être augmentée, les gardecorps et plinthes seront prévus en face arrière.
ECHELLES
Les échelles ou escaliers seront tous du même aspect et de même dimension, en aluminium
ou en bois peint en bon état ; il sera placé une échelle entre chaque plancher. Elles seront
disposées dans un alignement vertical parfait, amarrées en tête et munies d'un dispositif
antidérapant au pied. Les trémies dans les planchers d'échafaudage seront protégées par des
trappes de fermeture.
MOYENS DE LEVAGE
Les treuils de levage conformes à la réglementation seront mis en œuvre selon les nécessités
de l'entreprise.
L'appareillage de levage sera établi sur une surface d'appui présentant des résistances
suffisantes. La stabilité sera constamment assurée même en dehors des heures de services par
des lests, haubans, vérins, scellements, amarres ou tous autres dispositifs ou moyen
appropriés
L'organe de commande de treuil ou palans mus mécaniquement doit être muni d'un dispositif
de verrouillage approprié
Une zone de sécurité sera aménagée à cet effet afin d'assurer une protection optimale envers
les travailleurs
Un contrôle périodiques des treuils sera assuré par un organisme agrée.
Lot n° 1 Page 15
COORDINATION
L'entreprise devra tenir compte des indications des autres entreprises en ce qui concerne les
distances par rapport aux ouvrages existants (murs, saillies, charpente, couverture, points
d'appuis, etc.).
Les indications devront être fournies par les dites entreprises au plus tard 8 jours avant la
pose de l'échafaudage. En cas de désaccord entre les entreprises, l'Architecte tranchera.
A la fin de la pose de l'échafaudage par l'entreprise responsable, les autres entreprises devront
faire leurs observations éventuelles par écrit à l'Architecte.
A défaut de quoi, l'installation de l'échafaudage sera réputée conforme à l'organisation des
travaux et acceptée par toutes les entreprises.
LIAISONS AU SOL
Les échafaudages reposeront sur un platelage en chêne posé lui-même sur les protections du
sol.
L'entreprise prévoira tous les calages nécessaires dus à l'irrégularité du sol.
CONTROLE
Avant démarrage des travaux l'entrepreneur du présent lot devra effectuer à sa charge les
notes de calculs établi par BET spécialisé
Le BET justifiera si nécessaire les éléments de structure existants (pannes, poutres BA) qui
seront amenés à reprendre les appuis de l'échafaudage
TRA VAUX EXTERIEURS
15. Ascenseur de chantier monte charge
Installation d'un ascenseur de chantier monte charge de capacité adaptée pour permettre un
montage des matériaux
Mise en place de porte palière à tous les niveaux d'échafaudage
La pose comprendra tous les échafaudages nécessaires pour permettre l'utilisation du monte
charge
Mise en place de renforts, ancrages nécessaires
Le monte charge comportera tous les éléments de sécurité d'usage (frein, parachute)
Le sol supportant le monte charge devra avoir une résistance suffisante et être stable
Une visite de réception sera effectuée par un organisme de sécurité indépendant avant tout
fonctionnement. Une visite annuelle sera obligatoire Le monte charge sera mis hors tension
tous les soirs et en période d'inactivité du chantier.
Un périmètre de sécurité sera installé au pourtour de l'appareil L' appareil respectera les
prescriptions du POC
A la remise d'offre l'entreprise fournira les fiches techniques de l'appareil qu'elle souhaite
mettre en place
Localisation:
Pour accès aux échafaudages de la flèche
Depuis la place du commerce
Lot n° 1 Page 16
16. Sapine d'accès et d'approvisionnement
Installation de sapines avec tous ces équipements (treuils électriques ou autres, poulies, cordages, ..... )
pour permettre le montage et la descente des matériaux et matériels nécessaires à l'exécution des
travaux de restauration.
Dans tous les cas, ces sapines seront réalisées suivant les règles de sécurité en vigueur.
Cette sapine sera réalisée au minimum en matériel 40 x 49.
Cette sapine sera mise en œuvre pour l'ensemble des entreprises travaillant sur le chantier.
Depuis la place du commerce pour montage des matériaux
17. Passerelle de liaison
Passerelle de liaison en éléments d'échafaudage 40/49 assemblés par colliers Comprenant tous les
renforts nécessaires. Planchers composés d'éléments préfabriqués en métal galvanisé antidérapants. La
largeur libre de circulation sera d'au moin 1,00 m
Mise en place des contreventements nécessaires à la bonne stabilité
Depuis la sapine d'accès jusqu'à l'échafaudage de la flèche
18. Echafaudage de la flèche
Echafaudage vertical de type lourd en matériel à emboitement pour travaux tous corps d'état au dessus
des toitures compris toutes sujétions de montages et de mise en œuvre
Mise en place des bascules d'approches nécessaires
Au pourtour du clocher de la base de l'octogone, compris accès pour intervention aux 4
écoinçons jusqu'à la croix sommitale de la flèche
19. Protection des couvertures
Protection de couverture par panneaux de contreplaqué de 10mm éps doublé d'un polystyrène de
40mm éps, entretien de l'ensemble pendant la durée des travaux
Protection des couvertures situées au pourtour de la flèche: Transepts Nord et Sud, Nef et
Chœur
Lot n° 1 Page 17
20. Filets de protections
L'entreprise du présent lot devra la pose d'un filet de protection de l'enveloppe extérieure des
échafaudages ainsi que l'ensemble des travaux annexes nécessaires tels que la fixation ...
Ce filet devra assurer la protection les chutes de gravois.
Les mailles devront êtres suffisamment larges pour ne pas provoquer de pression sur l'ouvrage
par vent fort
Localisation:
Pour l'ensemble des échafaudages décrit ci-avant
TRA VAUX INTERIEURS
21. Echafaudage intérieur vertical de pied
Mise en place d'échafaudage tubulaire 40/49 à emboitement comprenant la pose, la dépose et
les locations pour la durée des travaux
Les échafaudages seront conformes aux généralités décrites ci-avant
Localisation:
En pied des 4 arcs de la croisée des transepts.
Echafaudage de la coupole.
22. Echafaudage intérieur du clocher
Mise en place d'échafaudage tubulaire 40/49 à emboitement comprenant la pose, la dépose et
les locations pour la durée des travaux
Les échafaudages seront conformes aux généralités décrites ci-avant
Renforcement préalable des planchers existants
Localisation:
A l'intérieur du clocher dans l'embarras des bois d'étaiement jusque dans le clocheton Depuis le niveau 5 jusqu'au niveau 15
Au droit de la galerie extérieure située entre les niveaux 3 et 5
23. Plancher de travail
Plancher de travail constitué d'une ossature tubulaire prenant appuis sur les échafaudages
verticaux.
Réalisation d'un platelage en bois de 0.08m d'épaisseur reposant sur l'ossature tubulaire.
Mise à disposition d'un échafaudage roulant permettant la restauration éventuelle de la
coupole
Protection de la sous face par une nappe de polyane.
Localisation:
A l'intérieur du clocher pour création d'un plancher de travail aux niveaux 1-2 et 6.
Lot n° 1 Page 18
24. Protection de l'extérieur de la coupole
Protection de l'extrados de la coupole par panneaux de contreplaqué de 10 mm éps doublé
d'un polystyrène de 40mm éps, entretien de l'ensemble pendant la durée des travaux.
Localisation:
Niveau 5 : extrados de la coupole sur 3.0 m hauteur développée.
25. Protections diverses
Protection des vitraux par panneaux en contreplaqué marine de lOmm compris découpe
soignée assemblage. Interposition d'un polystyrène et fixation par tous moyens.
Entretien pendant la durée des travaux
Localisation:
Protection intérieure/extérieure des vitraux situés dans les écoinçons
25. Contrôle des échafaudages
Le titulaire du présent lot devra fournir à l'architecte avant le commencement des travaux
toutes les notes de calculs concernant les échafaudages et les sapines de montages
Les frais engendrés par ces contrôles seront à inclure dans les prix unitaires
Lot n° 1 Page 19
C. TRAVAUX DE MACONNERIE- TRAITEMENT DES
BETONS
TRAVAUX PREPARATOIRES
27. Etaiements intérieurs
Révision et renforcement des étaiements en place
Complément d'étaiement en sapin du nord traité composé de madrier 8x23 assemblé par
boulons comprenant, semelle, chevalement, contreventements et tous sens, vaux, couchis
Etablissement d'une note de calculs et de plan d'exécution à soumettre à l'avis de l'architecte
avant tout travaux
Localisation:
Etaiements intérieurs du clocher
28. Dépose des étaiements existants
Après réalisation des travaux de consolidations, dépose et évacuation de l'ensemble des bois
des étaiements compris coltinage à l'intérieur de l'édifice
Localisation:
Etaiements intérieurs du clocher
29. Dépose des frettages des panneaux briques
Afin de permettre la remplacement de l'ensemble des panneaux brique, dépose des frettages
bois existant compris découpe des fixations, coltinage, descente à pied d' œuvre et évacuation
Localisation:
Pour les frettages situés entre les niveaux 6 -7 et les niveaux 12-13
30. Dépose des panneaux des frettages et des protections intérieures des claustras
Afin de permettre la restauration et la consolidation des claustras.
Dépose des frettages bois et des panneaux contreplaqués existant compris découpent des
fixations, coltinage, descente à pied d' œuvre et évacuation
Localisation:
Niveau 4 : claustra de la galerie
Lot n° 1 Page 20
ETUDES
31. Analyse de composition
Prélèvements des différents matériaux par écaillage, carottage et clivage pour analyse en
laboratoire.
Les investigations réalisées en laboratoire sont effectuées sur prélèvements in-situ et
consistent à définir la composition des différents matériaux entrant dans la composition des
mortiers.
Identification chimique, caractéristiques physiques, détermination de la porosité et de la
masse volumique
Caractérisation des surfaces bétons avec préconisation pour l'accroche des nouveaux enduits
Localisation:
Composition des enduits extérieurs de la flèche
Composant des teintes de l'enduit de finition de la flèche
Composant et teinte des enduits de finition des colonnes de la galerie du niveau 4
32. Etude béton de structure
Une étude spécifique complémentaire de dimensionnement avec plans de détail d'exécution
sera réalisée par un ingénieur structure pour les travaux de consolidation des arcs,
renforcement des arêtiers et de restitution des éléments BA très altérés.
Détermination des sections d'armatures minimales à restituer
ARCS PORTEURS DU CLOCHER
33. Dépose ponctuelle en conservation de mosaïques
Selon protocole de restauration demandé à l'art. 81
Etablissement d'un relevé photo et de calepinage de l'ensemble des décors existante
Au droit de la consolidation des arcs de la croisée
Dépose ponctuelle en conservation avec soin des mosaïques existantes, découpe soignée des
contours, dépose avec soin par tous moyens appropriés
Piochement soigné de l'enduit de scellement
Nettoyage complet et stockage en atelier
Localisation:
Sur les frises des grands arcs porteurs au droit des forages permettant la consolidation
des arcs du clocher
Lot n° 1 Page 21
34. Repose des mosaïques
Repose des mosaïques selon protocole prévu à l'art. 81 et plan de calepinage établi avant la
dépose. La pose s'effectuera à bain soufflant avec un mortier identique à l'existant conservé.
Reprise de l'enduit ciment en raccord avec recherche de tonalité
Patine de l'ensemble
Localisation:
Sur les frises des grands arcs porteurs au droit des forages permettant la consolidation
des arcs du clocher
35. Consolidation des arcs par remaillage
La pré-étude jointe au dossier de consultation, établie par le BET UBC ingénierie,
préconise :
1/ Une consolidation des appuis de poteaux par tige filetés M30 Percement traversant des
bétons
Fourniture et mise en œuvre de tiges filetés M30 classe 8.8 de part et d'autre des poteaux
Scellement à la résine époxy
2/ Une reprise du tranchant par joncs de carbone diamètre 20mm en post contrainte.
Réalisation préalable de forages de diamètre 32 mm
Fourniture et mise en œuvre de barres en fibre de carbone diamètre 20 mm Scellement à la
résine époxy de l'extrémité de la barre, mise en tension et injection de résine sur l'ensemble.
Un justificatif sera produit afin de justifier les reprises des efforts par note de calculs.
Localisation:
Pour les 4 arcs du clocher
36. Traitement des bétons des arcs
Les analyses effectuées sur les bétons ont permis de retenir une solution par inhibiteur de
corrosion de type MFP.
L'entreprise devra joindre à l'appui de son offre une notice méthodologique prenant en
compte les points suivants:
1/ La préservation des mosaïques existantes : un protocole de mise en œuvre devra expliquer
la manière de garantir la bonne conservation des mosaïques existantes et éviter au maximum
leurs déposes
Aucune altération des mosaïques due à l'application d'inhibiteur n'étant envisageable.
2/ Les méthodes de mise en œuvre des inhibiteurs devra proposer la garantie de pénétration
de ces inhibiteurs au droit des armatures à traiter.
Localisation:
Pour les 4 arcs du clocher
Lot n° 1 Page 22
NIVEAUX 1-2 - RESTAURATION DES ECOINCONS
37. Restauration des écoinçons
Travaux préparatoires
Après dépose avec soin des éléments en verres par le lot vitraux Relevé et établissement du
calepin des claustras pour approbation de l'architecte
Dépose en démolition des éléments compris le coltinage et manutentions
Mise en place d'une protection provisoire étanche de type lourde afin de protéger l'intérieur de
l'édifice des intempéries
Coffrage
Réalisation d'un coffrage, reprenant exactement le calepinage des claustras des écoinçons
existants compris réservation de feuillure pour repose des vitraux
Mise en œuvre
Fourniture et mise en œuvre de béton de type Composite Ciment Verre (CCV) teinté dans la
masse.
Caractéristique du béton. Le CCV est un micro-béton riche en ciment dans lequel sont
incorporées des fibres de verre (3% à 6% en poids total du mélange humide). Le micro-béton
apporte ses qualités intrinsèques: moulabilité, diversité des parements.
La fibre de verre confère un comportement mécanique pseudo-ductile qui autorise la création de
produits minces donc légers
Pose - Après séchage pose des écoinçons, sujétions de levage et de coltinage comprises.
Fourniture et pose de pattes de scellement en inox pour fixation à la structure du clocher
Divers - Un échantillon du béton sous forme de prototype sera préalablement soumis à
l'approbation de l'architecte afin de déterminer la finition et l'aspect
Joindre à l'offre la fiche technique du béton que l'entreprise souhaite mettre en œuvre
Purge d'enduits décoratifs sous les écoinçons
Purge des enduits décoratifs altérés, susceptibles de se détacher après séchage, placés sous les
écoinçons
Localisation:
Niveaux 1-2 pour les 4 écoinçons
Lot n° 1 Page 23
VARIANTE - Restauration des écoinçons en béton fibré haute performance (BFUP) en lieu
et place du béton CCV
Fourniture et mise en œuvre de béton fibré haute performance (BFUP) teinté dans la masse.
Caractéristique du béton. Le BFUP est un béton composé de ciment, poudres minérales ultra
fines ou granulats très fin, d'eau, d'adjuvants et de fibres synthétiques ou métalliques. Les
fibres ainsi ajouté au béton augmentent leur résistance à la traction et leur ductilité. Elles
permettent le développement maximal de la résistance à la compression et retardent la
formation et la propagation des fissures qui mènent à la rupture.
Un échantillon du béton sous forme de prototype sera préalablement soumis à l'approbation
de l'architecte afin de déterminer la finition et l'aspect
Localisation:
Niveaux 1-2 au droit des écoinçons
39. Badigeon au lait de chaux
Badigeon au lait de chaux fixé pour harmonisation, employé dans la proportion de 1 volume
de chaux pour 1 à 2 volumes d'eau comprenant:
La protection des parties adjacentes,
L'application du nombre de couches nécessaires (à définir d'après les échantillons)
La fixation du badigeon
Tous les essais de convenance demandés par l'architecte pour obtenir le résultat souhaité.
Des échantillons devront êtres présentés à l'architecte pour approbation.
Localisation:
Niveaux 1-2 au droit des écoinçons sur les faces intérieures et extérieures
NIVEAUX 3-4 - GALERIE - RESTAURATION DES CLAUSTRAS
40. Démolition des allèges support de claustras
Démolition des allèges brique existantes, descente et coltinage des gravois à pied d'œuvre
Localisation:
Allèges brique creuses des claustras
41. Chaînage béton
Coffrages soignés de toutes les faces, exempts de traces d'huile, de laitance etc. Fourniture et
mise en œuvre de béton armé B25 compris fourniture et façonnage des aciers
Localisation:
Chaînages inférieur et supérieur des claustras selon plan BET
Lot n° 1 Page 24
42. Poteaux béton
Localisation:
Poteaux béton des allèges pour liaisonnement vertical des chainages
43. Armature de liaison
Fourniture et pose d'armature de liaisonnement du chaînage inférieur sur l' enrayure B.
Percement du béton, fourniture d'armature en acier Tor de diamètre approprié selon étude
béton, scellement chimique de l'ensemble
Localisation:
Pour liaison du chainage inférieur à l'enrayure B
44. Allège en brique
Fourniture et pose de briques identiques à l'existant, de type éco bric ou similaire de l50mm
éps assemblés par clavetage et montés au liant colle adapté suivant les prescriptions du
fabricant. Liant colle en pied de cloisons.
Liaison de jonction, tous les deux rangs par entaille dans les carreaux.
Hourdage au mortier de chaux hydraulique
Localisation:
Allège des claustras
45. Restauration des claustras
Après dépose avec soin des éléments en verres par le lot vitraux Relevé et établissement du
calepin des claustras pour approbation à l'architecte
Coffrage
Réalisation d'un coffrage, reprenant exactement le calepinage des claustras des écoinçons
existants compris réservation de feuillure pour repose des vitraux
Mise en œuvre
Fourniture et mise en œuvre de béton de type Composite Ciment Verre (CCV) teinté dans la
masse.
Caractéristique du béton. Le CCV est un micro-béton riche en ciment dans lequel sont
La fibre de verre confère un comportement mécanique pseudo-ductile qui autorise la création
de produits minces donc légers.
Pose
Après séchage pose des écoinçons, sujétions de levage et de coltinage comprises.
Lot n° 1 Page 25
Fourniture et pose de pattes de scellement en inox pour fixation à la structure du clocher
Divers
Un échantillon du béton sous forme de prototype sera préalablement soumis à l'approbation de
l'architecte afin de déterminer la finition et l'aspect qui devra être identique à l'aspect de
l'ouvrage initial
Joindre à l'offre la fiche technique du béton que l'entreprise souhaite mettre en oeuvre
Localisation
Claustras du niveau 4 (galerie)
8 claustras identiques formant éléments répétitifs
46. VARIANTE
Restauration des écoinçons en béton fibré haute performance (BFUP) en lieu et place du béton
CCV
fines ou granulats très fin, d'eau, d'adjuvants et de fibres synthétiques ou métalliques. Les fibres
ainsi ajouté au béton augmentent leur résistance à la traction et leur ductilité. Elles permettent le
développement maximal de la résistance à la compression et retardent la formation et la
propagation des fissures qui mènent à la rupture.
Un échantillon du béton sous forme de prototype sera préalablement soumis à l'approbation de
l'architecte afin de déterminer la finition et l'aspect
Localisation:
Claustras du niveau 4 (galerie)
8 claustras identiques formant éléments répétitifs
47. Badigeon au lait de chaux sur enduit
Badigeon au lait de chaux fixé pour harmonisation, employé dans la proportion de 1 volume de
chaux pour 1 à 2 volumes d'eau comprenant:
La protection des parties adjacentes,
L'application du nombre de couches nécessaires (à définir d'après les échantillons)
La fixation du badigeon
Tous les essais de convenance demandés par l'architecte pour obtenir le résultat souhaité.
Des échantillons devront être présentés à l'architecte pour approbation.
Localisation:
Sur les faces extérieure et intérieure des claustras
Lot n° 1 Page 26
48. Enduit extérieur des allèges
Humidification des parements
Exécution, des différentes couches constitutives des enduits, y compris sujétions
de cueillies, d'angles d'arrêt et de garnissage des joints
Renformis éventuels découlant de la planimétrie des existants et de la planimétrie exigée de
l'enduit fini
Teinte et granulométrie au choix de l'architecte
La finition sera lissée, brossée ou lavée au choix de l'architecte Présentation d'échantillons de
1.00M2 minimum
La coloration par sable naturel.
La protection des enduits frais et jeunes, compte tenu des conditions.
Localisation:
Allège des claustras sur la face extérieure
49. Enduit intérieur des allèges avec motifs décoratifs incisés
l'enduit fini
Teinte et granulométrie selon existant conservé
La finition sera traitée à l'identique de l'existant conservé. Présentation d'échantillons de 1.00M2
minimum
Motif incisé
Application d'un badigeon teinté à base de chaux identique à l'existant avec recherche de teinte
puis incision à l'outil selon existant
Relevé et prise d'empreintes des motifs décoratifs existant avant démolition Découpe incisée de
l'enduit de finition afin de réaliser le décor. Ce travail devra être réalisé pendant la prise de
l'enduit
Présentation d'un échantillon pour approbation de l'architecte
Localisation:
Allège des claustras sur la face intérieure
50. Travaux divers
Dépose en démolition de l'allège en maçonnerie de briques de l'encloisonnement de l'escalier
Fourniture et pose de briques de type éco bric ou similaire de 150mm éps assemblés par
clavetage et montés au liant colle adapté suivant les prescriptions du fabricant. Liant colle en
pied de cloisons.
Liaison de jonction tous les deux rangs par entaille dans les carreaux. Hourdage au mortier de
chaux hydraulique
Réalisation de chainages BA sur les mêmes principes que les allèges des claustras
Finition par enduit ciment aux 2 faces
Localisation:
Niveau 4 de la galerie: pour reprise du mur d'allège de l'escalier
Lot n° 1 Page 27
Niveaux 5-7 - DEMOLITION DES REMPLISSAGES BRIQUES RESTAURATION DE LA CORNICHE
51. Démolition des remplissages briques
Dépose en démolition de la couverture ardoise existante à la charge du lot couverture
Démolition des remplissages en briques
Découpe soignée des empochements existants permettant le liaisonnement des panneaux
brique aux arêtiers du clocher
Démolition du remplissage brique situé en arrière de la corniche béton (dans le comble)
Descente et coltinage des gravois à pied d' œuvre
Localisation:
Niveaux 6-7 du clocher.
52. Démolition de la corniche béton
Prise de l'empreinte de la corniche afin de reprendre le profil de moulure existant
Démolition de la corniche Démolition du chéneau existant
Localisation:
Niveaux 6-7 du clocher
53. Ceinture béton
Ragréage éventuel des bétons
Localisation:
Niveau 6 : création d'une ceinture entre les arêtiers
Fourniture et pose d'armature de liaison pour liaison du chaînage inférieur sur les arêtiers
Localisation:
Pour liaison de la ceinture béton aux arêtiers
Lot n° 1 Page 28
55. Corniche béton
Restitution de la corniche à l'identique de l'existant
Fourniture et pose de maçonnerie de briques hourdées au mortier pour réalisation du support.
Les briques seront maçonnées afin de restituer les saillies de la corniche selon les profils
relevés
Restitution des enduits et des moulures au mortier de ciment.
Tirage des moulures au calibre, finition à l'enduit ciment selon existant
Localisation:
Niveaux-5-6 : corniche du clocher
NIVEAUX 8 -12 - RESTAURATION DES CLAUSTRAS DES ABAT SON
56. Démolition des claustras
Dépose en démolition des claustras existants compris toutes sujétions de soins
Découpe soignée au pourtour des abat son restaurés
Localisation :
Niveaux 8-12 : Restauration des claustras des abat son
57. Restauration des claustras
Relevé et établissement du calepin des claustras pour approbation à l'architecte
Coffrage
Réalisation d'un coffrage reprenant le calepinage exact des claustras existants
Mise en œuvre
Fourniture et mise en œuvre de béton de type Composite Ciment Verre (CCV) ou similaire
teinté dans la masse.
Caractéristique du béton: le CCV est un micro-béton riche en ciment dans lequel sont
La fibre de verre confère un comportement mécanique pseudo-ductile qui autorise la création
de produits minces donc légers
Pose
Après séchage pose des claustras, sujétions de levage et de coltinage comprises.
Fourniture et pose de pattes à scellement en inox pour fixation à la structure du clocher
Calfeutrement périmétrique au mortier de ciment
Lot n° 1 Page 29
Divers
Un échantillon du béton sous forme de prototype sera soumis à l'approbation de l'architecte
afin de déterminer la finition et l'aspect.
Un écoulement des eaux de pluie sera à prévoir à l'axe de chaque panneau conformément à
l'existant
Joindre à l'offre la fiche technique du béton que l'entreprise souhaite
mettre en œuvre
Localisation:
Niveaux 8-12 : Restauration des claustras des abats sons
8 éléments répétitifs sur chacun des niveaux
58. VARIANTE - Restauration des claustras en béton fibré haute performance (BFUP) en
lieu et place du béton CCV
fines ou granulats très fin, d'eau, d'adjuvants et de fibres synthétiques ou métalliques. Les
fibres ainsi ajouté au béton augmentent leur résistance à la traction et leur ductilité. Elles
permettent le développement maximal de la résistance à la compression et retardent la
formation et la propagation des fissures qui mènent à la rupture.
Un échantillon du béton sous forme de prototype sera préalablement soumis à l'approbation
de l'architecte afin de déterminer la finition et l'aspect
Localisation:
Niveaux 8-12 : Restauration des claustras des abat son
8 éléments répétitifs sur chacun des niveaux
Lot n° 1 Page 30
NIVEAUX 8 A 12 - CONSOLIDATION DES ARETIERS
59.Démolition des remplissages
Démolition des remplissages en maçonnerie situés sur la face intérieure des arêtiers. Découpe
soignée préalable, manutention et descente des gravois
Localisation:
Niveaux 8 à 12 : pour les 8 arêtiers existants
60. Poteaux béton
Consolidation des ancrages des abat son sur les arêtiers par renforcement béton
Coffrages soignés de toutes les faces, exempts de traces d'huile, de laitance etc.
Fourniture et mise en œuvre de béton armée B25
Localisation:
61.Armature de liaison
Fourniture et pose d'armature de liaisonnement du renforcement béton aux arêtiers
Localisation:
62. Habillage des renforcements béton
Fourniture de briques creuses de module identique à l'existant
Pose de briques hourdées au ciment compris coupes par clavetage et monté au liant adapté
suivant les prescriptions du fabricant
Fourniture et pose d'agrafes inox permettant la liaison avec les arêtiers et des renforcements
en béton comprenant le percement et le scellement chimique sur les supports existants
L'habillage suivra l'inclinaison des arêtiers existant
Finition de l'habillage par un enduit ciment exécuté par passes successives
Note particulières: l'habillage sera exécuté sur 2 faces (la face arrière restera brute)
Localisation:
Lot n° 1 Page 31
NIVEAUX 12-13 - CONSOLIDATION DES COUVERTURES
ARDOISE/BETON
Dépose en démolition la couverture ardoises existante à la charge du lot couverture
Dépose en démolition de la couverture en écailles béton: relevé préalable des motifs existant,
établissement d'un attachement photographique et d'un calepin à soumettre à l'architecte.
Découpe soignée des empochements existants permettant la liaison des panneaux brique aux
arêtiers du clocher.
Localisation:
Niveaux 12-13
64.Voile béton
Réalisation de voiles en béton fibré ultra haute performance (BFUP) de type ductal FO
Lafarge renforcé de fibre organiques ou similaire teinté dans la masse.
Epaisseur selon plan béton Coffrage soigné aux 2 faces
Le coffrage de la face intérieure sera soigné, exempt de traces d'huile, graisse, laitance etc ... ,
le béton restant apparent.
Incorporation dans le béton d'un adjuvant, hydrofuge type SIKA LIQUIDE à prise normale
pour béton, conforme à la norme NF P 18.334. La mise en œuvre sera réalisée selon les
prescriptions du fabricant.
Les parements intérieurs seront de finition soignée pour rester apparents. Désignation d'un
parement FIN du fascicule 65.
Parement P(3), E(3-3-2), T(3).
Ce qui signifie :
Planéité: tolérance de 5 mm à la règle de 2 m et de 2 mm au réglet de 0,2 m. Texture:
le bull age homogène maximum correspond à l'échelle 3, la surface maximale par bulle est de
0,3 cm2 pour une profondeur inférieure à 2 mm, la surface du bullage représente 2 % de la
surface totale,
Les zones dont les caractéristiques individuelles des bulles sont identiques à celles définies
ci-dessus mais dont la concentration est supérieure à 2 %, ne doivent pas représenter plus de 5
% de la surface du panneau élémentaire considéré,
Tout défaut localisé (admissible) est limité à une surface qui résulte d'un coefficient 4
appliqué à une distance d'observation de 2 m, soit 8 cm2. Teinte:
L'écart mesuré sur l'échelle de gris entre deux zones adjacentes de teintes différentes est
limité à un point; entre les teintes extrêmes du même parement, cet écart est limité à deux
points. Le cas échéant, la teinte de base est définie par le marché.
Localisation:
Pour restitution des voiles béton pour support d'enduits
Lot n° 1 Page 32
Percement du béton, fourniture d'armature en acier Tor de diamètre approprié selon étude béton,
scellement chimique de l'ensemble
Localisation:
Pour liaison des voiles aux arêtiers
66. Enduit ciment avec motifs décoratifs
l'enduit fini
La finition sera lissée, brossée ou lavée au choix de l'architecte Façon de décor selon existant
Présentation d'échantillons de 1.OOM2 minimum
Localisation:
Niveaux 12-13 Partie haute pour restitution de l'enduit orné en losange
NIVEAUX 15 - COUVERTURE DU CLOCHETON
Dépose en démolition la couverture ardoises existantes à la charge du lot couverture
Découpe soignée des empochements existants permettant le liaisonnement des panneaux brique
aux arêtiers du clocher
Localisation:
Couverture du clocheton
68. Démolition de la corniche béton
Prise de l'empreinte de la corniche afin de reprendre le profil de moulure existant
Démolition de la corniche
Localisation:
Corniche située à la base du clocheton
Lot n° 1 Page 33
Localisation:
Pour liaison de la corniche béton aux arêtiers
70. Corniche béton
Restitution de la corniche à l'identique de l'existant
Fourniture et pose de maçonnerie de briques hourdées au mortier pour réalisation du support.
Les briques seront maçonnées afin de restituer les saillies de la corniche selon les profils relevés
Restitution des moulures au mortier de ciment.
Tirage des moulures au calibre, finition à l'enduit au ciment selon existant
Localisation:
Corniche située à la base du clocheton
71. Embase de la croix
Démolition des remplissages briques compris découpe soignée au pourtour de la croix.
Relevé préalable des motifs existant, établissement d'un attachement photographique et d'un
calepin à soumettre à l'architecte
Travaux de consolidation
Restitution de l'embase en béton armé B25
Fourniture et façonnage des armatures
Compris coffrage soignée de l'ensemble
Fourniture et pose d'armature de liaison aux arêtiers
Enduit décoratif
Enduit ciment avec motifs décoratifs Humidification des parements
l'enduit fini
La finition sera lissée, brossée ou lavée au choix de l'architecte
Façon de décor en écailles selon existant
Présentation d'échantillons de 1.00M2 minimum
Localisation:
Embase de la croix
Lot n° 1 Page 34
72. Réfection de la croix
Dépose soignée de la croix existante Relevé et établissement des plans
Réalisation d'un coffrage bois selon l'existant Restitution de l'embase en béton armé B25
Fourniture et façonnage des armatures
Ragréage éventuel des bétons
Réalisation d'enduits de finition à l'identique de l'ouvrage d'origine
Fixation de la croix avec l'embase par scellement chimique d'un goujon inox de longueur et
diamètre approprié
Localisation:
Croix sommitale du clocher
TRAITEMENT DES BETONS PAR INHIBITEUR DE CORROSION
Un protocole d'intervention précis devra être présentée à l'appui de l'offre.
73. Nettoyage et brossage des parements béton conservés
Brossage et lavage à l'eau à la brosse dont la dureté sera adaptée à la nature du support
Nettoyage et enlèvement aux décharges des résidus provenant de cette opération,
Localisation:
Pour l'ensemble des structures béton armé et des parements intérieurs et extérieurs du
clocher
74. Purge des bétons et des enduits altérés
Purges des bétons altérés et des armatures corrodées.
Purge des éléments de béton instables et désolidarisés et des enduits de finitions extérieurs.
Préparation des aciers: ils seront dérouillés par sablage et brosse métallique
Localisation:
Pour l'ensemble des structures béton armé et des parements intérieurs extérieurs du
clocher
75. Restitution des ferraillages
Des armatures complémentaires seront à prévoir sur tous les ouvrages dégradés dont les
sections d'acier seraient très réduites.
Un BET spécialisé vérifiera les sections d'armatures résiduelles minimales. Les continuités
des armatures complémentaires seront assurées par soudures compris recouvrement et
scellements chimiques
Les aciers utilisés pour les réparations auront des limites élastiques au moins équivalentes aux
aciers existants soit 285 Mpa
Localisation:
Pour l'ensemble des structures béton armé et des parements intérieurs extérieurs du
clocher
Lot n° 1 Page 35
76. Traitement des bétons par inhibiteur de corrosion
Application d'un inhibiteur de type MFP (monofluorosphate de sodium) avec pré mouillage
de la surface par une solution d'inhibiteur diluée à 10% puis mise en place du traitement par
application par gel sur la surface des bétons (le gel ayant une teneur de 20% d'inhibiteur)
Maintien du traitement pendant une période de l'ordre de 8 jours et maintien de l'humidité du
gel
Un test de vérification de la pénétration du gel sera à prévoir (méthode LPC n060)
Enlèvement du gel par lavage des surfaces de béton
Localisation:
Pour l'ensemble des parements intérieurs et extérieurs du clocher
77. Ragréage des bétons
Préparation des surfaces de bétons par lavage et mouillage avant mise en place d'une résine
d'accrochage
Réparation des éléments de béton manquant en mortier de réparation
Reprise à l'identique des enduits de finition extérieurs, compris moulures, prise de gabarit et
moules pour éléments répétitifs
L'ensemble des produits feront l'objet de cahiers des charges de mise en œuvre agrées par le
bureau de contrôle
Localisation:
Pour l'ensemble des parements intérieurs et extérieurs du clocher
78. Restauration ponctuelle des mosaïques
Selon protocole de restauration prévu à l'art. 81
Nettoyage complet des mosaïques, remplacement etc ....
Etablissement d'un relevé photo et de calepinage de l'ensemble des décors existants
Au droit de la consolidation des arcs de la croisée
Dépose ponctuelle en conservation avec soin des mosaïques existantes, découpe soignée des
contours, dépose avec soin par tous moyens appropriés
Piochement soigné de l'enduit de scellement
Nettoyage complet et stockage en atelier
Repose des mosaïques selon protocole et plan de calepinage établi avant la dépose. La pose
s'effectuera à bain soufflant avec un mortier identique à l'existant conservé.
Reprise de l'enduit ciment en raccord avec recherche de tonalité
Patine de l'ensemble
Localisation:
En frise niveau de l'enrayure B au droit des forages permettant la consolidation de
l'enrayure
La consolidation des mosaïques des grands arcs est prévu à l'art. 33 et 34 selon les
mêmes dispositions
Lot n° 1 Page 36
79. Enduit intérieur au sommet de la coupole avec motifs décoratifs incisés
Piochement des enduits pulvérulents ou en mauvais état
l'enduit fini
Teinte et granulométrie selon existant conservé
La finition sera traitée à l'identique de l'existant conservé.
Présentation d'échantillons de 1.00M2 minimum
Motif incisé
Application d'un badigeon teinté à base de chaux identique à l'existant avec recherche de teinte
puis incision à l'outil selon existant
Relevé et prise d'empreintes des motifs décoratifs existant avant démolition Découpe incisée de
l'enduit de finition afin de réaliser le décor. Ce travail devra être réalisé pendant la prise de
l'enduit
Présentation d'un échantillon pour approbation de l'architecte
Localisation:
Oculus haut de la couple près enrayure D
TRAVAUX DIVERS
80 Relevé des décors peints en sous face de l'enrayure B
Etablissement d'un relevé photo de l'existant
Calpinage de l'ensemble des décors peint existants en vue d'une restauration ultérieure
Localisation:
En sous face de l'enrayure B
81. Protocole de restauration des mosaïques
Pour l'ensemble des restaurations, établissement d'un état sanitaire des mosaïques à restaurer.
Etablissement d'un attachement photos de l'ensemble des pièces à restaurer avec repérage.
Réalisation d'un protocole de restauration à soumettre à l'Architecte
A la remise de l'offre: une note méthodologique sera établie. Elle comportera notamment le
mode de dépose des mosaïques, le nettoyage des émaux, la repose et la nature du mortier de
pose
Localisation:
Pour les mosaïques des arcs porteurs du clocher et au niveau de l'enrayure B
Lot n° 1 Page 37
82. Evacuation des gravois
Evacuation des gravois jusqu'aux décharges comprenant:
Les manutentions, chargement et transports en camions, bennes, conteneurs.
Les droits de décharge éventuels.
Les nettoyages de voiries réglementaires.
Localisation:
Pour l'ensemble des gravois découlant de la restauration du clocher
83. Nettoyage générale de l'intérieur de l'édifice
En fin de travaux l'entreprise effectuera un nettoyage complet de l'intérieur de l'édifice
Localisation:
Pour l'intérieur du clocher au niveau Rez-de-chaussée
84. Dossier documentaire
Attachement:
A chaque décompte financier, L'entreprise doit joindre un attachement écrit figuré et photo
nécessaire à la justification des prestations réellement exécutée en vue de la constitution du
DDOE. Ce document est nécessaire à la justification des prestations et à leur localisation
Les attachements seront côté et soumis au visa du maître d' œuvre.
A chaque décompte il devra être joint l'attachement figuré correspondant aux interventions
décrites dans le dit décompte
5 exemplaires originaux seront envoyés au Vérificateur
Les coûts des attachements sont inclus dans les prix lorsque qu'ils ne font pas partie d'un
article du BPU
DOE:
L'entreprise devra prévoir l'établissement d'un dossier documentaire pour l'ensemble des
ouvrages réalisés
Le document comprendra:
Un volet technique avec une description technique des travaux réalisés, la liste des matériaux
utilisés.
Un attachement photographique comprenant des vue avant et après travaux Les DOE seront
fourni en 5 exemplaires originaux dont un support CD Rom
Localisation:
Pour l'ensemble du chantier
Lot n° 1 Page 38
NOTA: Tout ce qui n'est pas explicitement décrit dans le présent CCTP et qui s'avère
nécessaire pour une bonne fin des travaux est à la charge du présent lot.
A.....................................le........................2009
Cachet et signature de l'entreprise

LOT 1- ECHAFAUDAGE - MACONNERIE TRAITEMENT DES BETONS

Transcription

Documents pareils

CAL 020.005 TRIVALEUR - NPU

extension de l`usine renault à sandouville

cloture ecran

Maintenance et Travaux Spéciaux

Accessoires - DiscGolfPark

Maçon, ouvrier du béton

POMPES À BÉTON AUTOMOTRICES 63M

Accessoires - DiscGolfPark

une maison - Bélénos maison écologique Auvergne

Engagement - Service public
