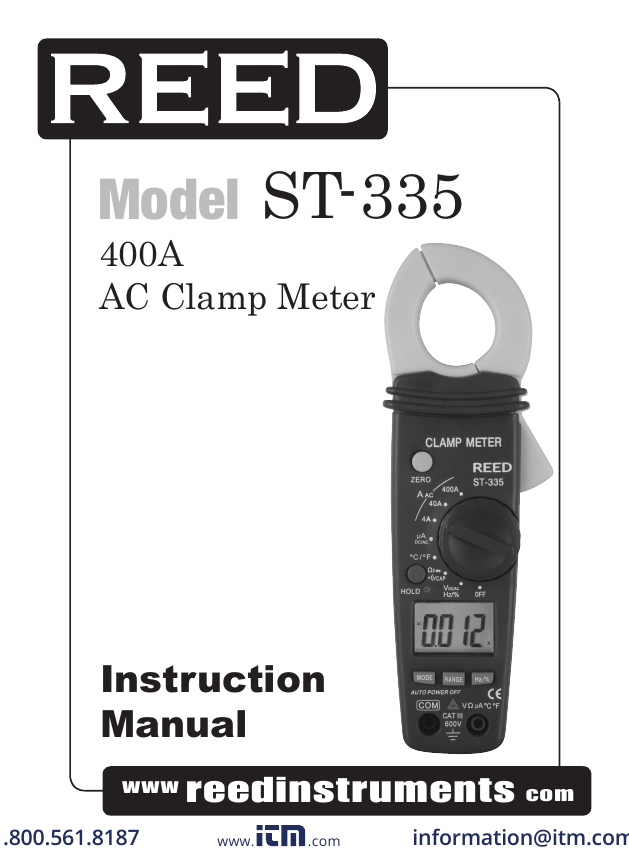

Model ST-335
400A
AC Clamp Meter
Instruction
Manual
www
1.800.561.8187
reedinstruments
www.
.com
com
[email protected]
Table of Contents
Safety..........................................................................................3-4
Features.......................................................................................... 5
Specifications..............................................................................5-7
Instrument Description................................................................7-8
Operating Instructions...............................................................9-11
AC Current Measurements........................................................... 9
DC/AC Voltage Measurements..................................................... 9
µA DC/AC Current Measurements............................................. 10
Resistance & Continuity Measurements..................................... 10
Diode Measurements................................................................. 10
Capacitence Measurements...................................................... 11
Frequency or % duty cycle measurements................................. 11
Temperature Measurements....................................................... 11
Data Hold.................................................................................. 12
Backlight.................................................................................... 12
Zero Button................................................................................ 12
Manual Ranging......................................................................... 12
Battery Replacement.................................................................... 12
1.800.561.8187
www
reedinstruments
www.
.com
com
2
[email protected]
Safety
International Safety Symbols
This symbol, adjacent to another symbol or terminal, indicates
the user must refer to the manual for further information.
This symbol, adjacent to a terminal, indicates that, under normal
use, hazardous voltages may be present
Double insulation
Safety Notes
• Do not exceed the maximum allowable input range of any function.
• Do not apply voltage to meter when resistance function is selected.
• Set the function switch OFF when the meter is not in use.
Warnings
• Set function switch to the appropriate position before measuring.
• When measuring volts do not switch to current/resistance modes.
• Do not measure current on a circuit whose voltage exceeds 240V.
• When changing ranges using the selector switch, always disconnect
the test leads from the circuit under test.
• Do not exceed the maximum rated input limits.
Cautions
Improper use of this meter can cause damage, shock, injury or death.
Read and understand this user manual before operating the meter.
• Always remove the test leads before replacing the battery. Inspect the
condition of the test leads and the meter itself for any damage before
operating the meter.
1.800.561.8187
continued ...
www
reedinstruments
www.
.com
com
3
[email protected]
Cautions con’t
• Repair or replace any damage before use.
• Use great care when taking measurements when the voltages are
greater than 25VAC rms or 35VDC. These voltages are considered
a shock hazard.
• Remove the battery if the meter is to be stored for long periods.
• Always discharge capacitors and remove power from the device under
test before performing Diode, Resistance or Continuity tests.
• Voltage checks on electrical outlets can be difficult and misleading
because of the uncertainty of connection to the recessed electrical
contacts. Other means should be used to ensure that the terminals
are not “live”.
• If the equipment is used in a manner not specified by the manufacturer,
the protection provided by the equipment may be impaired.
Input Limits
Function
A AC
Maximum Input
400A
μA DC, μA AC
200mA 250V fast
acting fuse
V DC, V AC, Frequency, Duty Cycle
600V DC/AC
Resistance, Diode, Continuity,
Capacitance Test
250V DC/AC
Temperature (°C/°F)
60V DC/24V AC
1.800.561.8187
www
reedinstruments
www.
.com
com
4
[email protected]
Features
• High resolution, 0.1μA
• Temperature range to 1832°F/1000°C
• LCD display with backlight
• Data Hold and zero function
• Auto shut off and low battery indication
• Resistance to 20MΩ
• Diode test to 0.3mA
Specifications
Function
Range & Resolution
DC Current
AC Current
DC Voltage
AC Voltage
Resistance
1.800.561.8187
Accuracy (% of reading)
400.0μA
4000μA
400.0μA
4000μA
4.000 AAC
40.00 AAC
400.00 AAC
400.0 mVDC
4.000 VDC
40.00 VDC
400.0 VDC
600 VDC
400.0 mVAC
4.000 VAC
40.00 VAC
400.0 VAC
600 VAC
400.0 Ω
4.000KΩ
40.00KΩ
400.0KΩ
4.000MΩ
40.00MΩ
± (1.5% + 3 digits)
± (2.0% + 5 digits)
± (2.5% + 10 digits)
± (2.0% + 5 digits)
± (0.8% + 3 digits)
± (1.5% + 3 digits)
± (2.0% + 3 digits)
± (0.8% + 10 digits)
± (2.0% + 5 digits)
± (1.0% + 4 digits)
± (1.5% + 2 digits)
± (2.5% + 3 digits)
± (3.5% + 5 digits)
continued ...
www
reedinstruments
www.
.com
com
5
[email protected]
Function
Range & Resolution
Capacitance
Frequency
Duty Cycle
Temp (type-K)
(probe accuracy
not included)
Accuracy (% of reading)
40.00nF
±(5.0% reading + 10 digits)
400.0nF
±(3.0% reading + 5 digits)
4.000μF
±(3.5% reading + 5 digits)
40.00μF
±(5.0% reading + 5 digits)
100.0μF
±(1.5% reading + 5 digits)
5.000Hz
50.00Hz
±(1.2% reading + 2 digits)
500.0Hz
Sensitivity: 5~5kHz:10Vrms min.
5.000kHz
5kHz~150kHz:40Vrms min.
50.00kHz
@ 20% to 80% duty cycle
150.0kHz
±(1.2% reading + 2 digits)
0.5 to 99.0%
Pulse width: 100µs - 100ms, Frequency: 5Hz to 150kHz
Sensitivity: 5~5kHz:10Vrms min.5kHz~150kHz:40Vrms min.
@ 20% to 80% duty cycle
-50.0 to -20.0°C
± 7°C
-50.0 to 400.0°C
-20.0 to 400.0°C
±(3.0% reading + 5 °C)
400 to 1000°C
400 to 1300°C
1000 to1300°C
±(3.0% reading + 5°C)
-50.0 to 0°F
± 14°F
-58.0 to 400.0°F
0 to 400.0°F
±(3.0% reading + 7°F)
400 to 1832°F
400 to 2372°F
1000 to1300°F
±(3.0% reading + 10°F)
Clamp Size
Opening 0.9” (23mm) approx
Diode Test
Test current of 0.3mA typical;
Open circuit voltage 1.5V DC typical
Continuity Check
Threshold <100Ω; Test current < 1mA
Low Battery Indication “
” is displayed
Overrange Indication
“OL” is displayed
Measurements Rate
2 per second, nominal
Input Impedance
7.8MΩ (VDC and VAC)
Display
4000 counts LCD
AC Current
50/60Hz (AAC)
AC Voltage Bandwidth 50/400Hz (VAC)
Operating Temperature 14 to 122°F (-10 to 50°C)
Storage Temperature
1.800.561.8187
-14 to 140°F (-30 to 60°C)
continued ...
www
reedinstruments
www.
.com
com
6
[email protected]
Relative Humidity
90% (0°C to 30°C); 75% (30°C to 40°C);
45% (40°C to 50°C)
Altitude
Operating: 3000m; Storage 10,000m
Over Voltage
Category III 600V
Battery
Two 1.5V “AAA” Batteries
Auto OFF
approx. 30 minutes
Dimensions/Weight
200 x 50 x 35mm/200g
Safety
For indoor use and in accordance with Overvoltage
Category II, Pollution Degree 2. Category II includes
local level, appliance, portable equipment, etc., with
transient overvoltages less than Overvoltage Cat. III
Instrument Description
1 — Current Clamp
2 — Clamp Trigger
3 — Rotary Function Switch
4 — LCD Display
5 — ZERO Button
6 — Data Hold and Backlight Button
7 — Mode Select Button
8 — Range Delect Button
9 — Hz/% Duty Button
10 — COM Input Jack
11 — V Ω μA °C/°F Jack
12 — Battery Cover
1.800.561.8187
www
reedinstruments
www.
.com
com
7
[email protected]
Display Descriptions
1.
DC
AC Direct Currrent
Alternating Current
2.
Minus Sign
3. 4000 Count (0 to 3999)
Measurement Reading
4.
AUTO
AutoRange Mode
5.
ZERO
ZERO Mode
6.
Diode Test Mode
7.
Audible Continuity
8.
HOLD
9.
°C/°F, m, V, A, K, M, Ω Units of Measure List
1.800.561.8187
Data Hold Mode
www
reedinstruments
www.
.com
com
8
[email protected]
Operation
NOTICE: Read and understand all warning and precaution
statements listed in the safety section of this operation manual prior
to using this meter. Set the function select switch to the OFF position
when the meter is not in use.
AC Current Measurements
WARNING: Ensure that the test leads are disconnected from the meter
before making current clamp measurements.
1.Set the Function switch to the 400A, 40A or 4A range. If the range of
the measured is not known, select the higher range first then move to
the lower range if necessary.
2.Press the trigger to open jaw. Fully enclose one conductor to be measured.
3.The clamp meter LCD will display the reading.
DC/AC Voltage Measurements
1.Insert the black test lead into the negative COM terminal and the red
test lead into the positive V terminal.
2.Set the function switch to the V position.
3.Select AC or DC with the MODE button.
4.Connect the test leads in parallel to the circuit under test.
5.Read the voltage measurement on the LCD display.
1.800.561.8187
www
reedinstruments
www.
.com
com
9
[email protected]
µA DC/AC Current Measurements
1.Insert the black test lead into the negative COM terminal and the red
test lead into the positive µA terminal.
2. Set the function switch to the µA position.
3. Select AC or DC with the MODE button.
4. Remove power from the circuit under test, then open up the circuit at
the point where you wish to measure current.
5. Touch the black test probe tip to the negative side of the circuit.
6. Touch the red test probe tip to the positive side of the circuit.
7. Apply power to the circuit.
8. Read the current in the display.
Resistance and Continuity Measurements
1.Insert the black test lead into the negative COM terminal and the red
test lead into the positive terminal.
2.Set the function switch to the
position.
3.Use the multifunction MODE button to select resistance.
4.Touch the test probe tips across the circuit or component under test.
It is best to disconnect one side of the device under test so the rest of
the circuit will not interfere with the resistance reading.
5.For Resistance tests, read the resistance on the LCD display.
6.For Continuity tests, if the resistance is < 100Ω, a tone will sound.
Diode Measurements
1.Insert the black test lead banana plug into the negative COM jack and
the red test lead banana plug into the positive diode jack.
position.
2.Turn the rotary switch to the
3.Press the MODE button until “ ” appears in the display.
4.Touch the test probes to the diode under test. Forward voltage will
indicate 0.4V to 0.7V. Reverse voltage will indicate “OL”. Shorted
devices will indicate near 0mV and an open device will indicate “OL”
in both polarities.
1.800.561.8187
www
reedinstruments
www.
.com
com
10
[email protected]
Capacitance Measurements
WARNING: To avoid electric shock, disconnect power to the unit
under test and discharge all capacitors before taking any capacitance
measurements. Remove the batteries and unplug the line cords.
1.Set the rotary function switch to the cap position.
2.Insert the black test lead banana plug into the negative (COM) jack.
Insert the red test lead banana plug into the positive (V) jack.
3.Touch the test leads to the capacitor to be tested.
4.Read the capacitance value in the display.
Frequency or % duty cycle measurements
1.Set the rotary function switch to the “VDC/AC,Hz/%” position.
2.Insert the black lead banana plug into the negative COM jack and the
red test lead banana plug into the positive V jack.
3.Select Hz or % duty with the Hz/% button.
4.Touch the test probe tips to the circuit under test.
5.Read the frequency on the display.
Temperature Measurements
WARNING: To avoid electric shock, disconnect both test probes from
any source of voltage before making a temperature measurement.
1.Set the function switch to TEMP.
2.Insert the Temperature Probe into the negative (COM) and the V jacks,
making sure to observe the correct polarity.
3.Select °C or °F with the MODE button.
4.Touch the Temperature Probe head to the part whose temperature you
wish to measure. Keep the probe touching the part under test until the
reading stabilizes (about 30 seconds).
5.Read the temperature in the display. The digital reading will indicate the
proper decimal point and value.
WARNING: To avoid electric shock, be sure the thermocouple has
been removed before changing to another measurement function.
1.800.561.8187
www
reedinstruments
www.
.com
com
11
[email protected]
Data Hold
To freeze the LCD meter reading, press the data hold button. The data
hold button is located on the left side of the meter (top button). While data
hold is active, the HOLD display icon appears on the LCD. Press the data
hold button again to return to normal operation.
Note: The HOLD feature will activate when the Backlight is turned on.
Press the HOLD key again to exit Hold.
Backlight
Press and hold the HOLD the
key for >1 second to turn on or off the
display backlight function.
Note: The HOLD feature will activate when the Backlight is turned on.
Press the HOLD key again to exit Hold.
Zero Button
For DCA and Capacitance Zero & Offset adjustment.
Manual Ranging
The meter turns on in the autoranging mode. Press the Range button to
go to manual ranging. Each press of the range button will step to the next
range as indicated by the units and decimal point location. Press and
hold the Range button for two seconds to return to autoranging. Manual
ranging does not function in the AC Current, Diode and Continuity check
functions.
Battery Replacement
1.Remove the one rear Phillips head screw
2.Open the battery compartment
3.Replace the required two “AAA” batteries (UM4 R03)
4.Re-assemble the meter
For service on this or any other REED product, contact REED Instruments
at 1-800-561-8187 or [email protected].
1.800.561.8187
www
reedinstruments
www.
.com
com
12
[email protected]
Modèle ST-335
Multimètre
à pince c.a
400A
Manuel
d’utilisation
www
1.800.561.8187
reedinstruments
www.
.com
com
[email protected]
Table des matières
Sécurité.......................................................................................3-4
Caractéristiques............................................................................. 5
Spécifications..............................................................................6-8
Description de l’appareil..............................................................7-8
Instructions d’utilisation............................................................8-11
Mesures de courant c.a............................................................... 8
Mesures de tension c.c./c.a. . ..................................................... 9
Mesures du courant µA c.c. / c.a................................................. 9
Mesure de résistance et de continuité.......................................... 9
Mesures de diode...................................................................... 10
Mesures de capacité.................................................................. 10
Mesure de fréquence ou de % de cycle de fonctionnement....... 10
Mesures de température............................................................ 11
Retenue des données................................................................ 11
Rétroéclairage............................................................................ 11
Bouton de remise à zéro............................................................ 11
Mesure manuelle........................................................................ 12
Remplacement des piles.............................................................. 12
1.800.561.8187
www
reedinstruments
www.
.com
com
2
[email protected]
Sécurité
Symboles de sécurité internationaux
Ce symbole, joint à un autre symbole ou à un terminal, signale
à l’utilisateur de consulter le manuel pour plus d’information
Ce symbole, joint à un terminal, signale, sous usage normal,
la présence de tension dangereuse
Double isolation
Remarques de sécurité
• Ne pas dépasser la plage maximale indiquée pour chaque fonction
• Ne pas mettre l’appareil sous tension lorsque la fonction de résistance
est sélectionnée
• Posez le bouton d’alimentation sur OFF quand l’appareil est hors
d’utilisation
Avertissements
• Posez le bouton d’alimentation sur la position appropriée
avant toute mesure
• Lors de la mesure de volts ne le positionnez pas sur le mode
courant/résistance
• Ne mesurez pas le courant d’un circuit dont la tension dépasse
les 240V
• Lors du changement de plages à l’aide du bouton sélecteur,
déconnectez toujours les cordons de mesures de mesure
de l’objet à mesurer
• Ne jamais dépasser les limites d’entrée nominales maximales
1.800.561.8187
suite ...
www
reedinstruments
www.
.com
com
3
[email protected]
Précautions
Une utilisation indue de cet appareil peut provoquer des dégâts, des
chocs, des blessures ou la mort. Lisez et comprenez ce manuel avant
d’utiliser cet appareil.
• Toujours enlever les cordons de mesure avant de remplacer la pile.
Avant d’utiliser la pince, examinez l’état des sondes et du boîtier pour
constater de possibles dégâts
• Réparez ou remplacez tout dégât avant l’utilisation.
• Utiliser avec grande précaution lors de mesures de tensions supérieures à 25V c.a. rms ou 35 V c.c.. Avec ces tensions il y a danger
d’électrocution
• Enlevez la pile en cas de non utilisation prolongée de l’appareil
• Toujours décharger les condensateurs et mettre l’objet à mesurer hors
de tension durant le test de diode, la mesure de résistance ou le test de
continuité
• Les mesures de tensions effectuées sur des prises de courant peuvent
être difficiles ou erronées à cause de la connexion incertaine des
contacts électriques encastrés. D’autres moyens doivent assurer que
les terminaux ne sont pas “actifs”
• Si l’appareil est utilisé de façon autre que celle spécifiée par le
fabricant, la protection assurée peut être compromise
Limites d’entrée
Fonction
Ac.a.
Limite maximale
400A
μA DC, μA AC
Fusible rapide 200mA
250V
Vc.c., Vc.a., Fréquence, Cycle de fonctionnement
600Vc.c./c.a.
Tests de résistance, de diode,
de continuité, de capacité
250Vc.c./c.a.
Température (°C/°F)
60Vc.c./24Vc.a.
1.800.561.8187
www
reedinstruments
www.
.com
com
4
[email protected]
Features
• Haute résolution, 0.1uA
• Gamme de température jusqu’à1000°C/1832°F
• Écran ACL rétroéclairé
• Retenue des données et fonction Zéro
• Arrêt automatique et indicateur de pile faible
• Résistance jusqu’à 20MΩ
• Test de diode à 0.3mA
Spécifications
Fonction
Courant c.c.
Courant c.a.
Tension c.c
Tension c.a.
Résistance
1.800.561.8187
Gamme et Résolution
400.0μA
4000μA
400.0μA
4000μA
4.000 AAC
40.00 AAC
400.00 AAC
400.0 mVDC
4.000 VDC
40.00 VDC
400.0 VDC
600 VDC
400.0 mVAC
4.000 VAC
40.00 VAC
400.0 VAC
600 VAC
400.0 Ω
4.000KΩ
40.00KΩ
400.0KΩ
4.000MΩ
40.00MΩ
www
Précision (% de valeurs)
± (1.5% + 3 chiffres)
± (2.0% + 5 chiffres)
± (2.5% + 10 chiffres)
± (2.0% + 5 chiffres)
± (0.8% + 3 chiffres)
± (1.5% + 3 chiffres)
± (2.0% + 3 chiffres)
± (0.8% + 10 chiffres)
± (2.0% + 5 chiffres)
± (1.0% + 4 chiffres)
± (1.5% + 2 chiffres)
± (2.5% + 3 chiffres)
± (3.5% + 5 chiffres)
reedinstruments
www.
.com
com
5
[email protected]
Fonction
Capacité
Gamme et Résolution
Précision (% de valeurs)
40.00nF
±(5.0% lecture + 10 chiffres)
400.0nF
±(3.0% lecture + 5 chiffres)
4.000μF
±(3.5% lecture + 5 chiffres)
40.00μF
±(5.0% lecture + 5 chiffres)
100.0μF
±(1.5% lecture + 5 chiffres)
Fréquence
5.000Hz
50.00Hz
±(1.2% lecture + 2 chiffres) Sensibilité:
500.0Hz
5~5kHz:10Vrms min. 5kHz~150kHz:40Vrms
5.000kHz
min. @ 20% à 80%
50.00kHz
cycle de fonctionnement
150.0kHz
±(1.2% lecture + 2 chiffres)
Cycle
0.5 à 99.0%
de
Valeur de pointe 100µs - 100ms, Fréquence: 5Hz à 150kHz;
foncCalibration: 5~5kHz:10Vrms min.5kHz~150kHz:40Vrms min.
tionnement
@ 20% à 80% cycle de fonctionnement
Temp
-50.0 à -20.0°C
± 7°C
-50.0 à 400.0°C
-20.0 à 400.0°C
±(3.0% lecture
(type-K)
400 à 1000°C
+ 5 °C)
(précision de
400 à 1300°C
±(3.0% lecture
sonde non
1000 à 1300°C
+ 5°C)
incluse)
-50.0 à 0°F
± 14°F
-58.0 à 400.0°F
0 à 400.0°F
±(3.0% lecture
400 à 1832°F
+ 7°F)
400 à 2372°F
±(3.0% lecture
1000 à1300°F
+ 10°F)
Taille des pinces
Test diode
Test de continuité
Ouverture 0.9” (23mm) approx
Test courant de 0.3mA typique; tension
électrique en circuit ouvert 1.5V c.c. typique
Seuil <100Ω; Test courant < 1mA
Indication de pile faible
Indication de dépassement
Taux de lectures
Entrées d’impédance
Affichage
Courant c.a.
Largeur de bande
de tension c.a.
“ ” est affiché
“OL” est affiché
2 par seconde, nominal
7.8MΩ (Vc.c. et Vc.a.)
4000 points LCD
50/60Hz (Ac.a.)
1.800.561.8187
www
50/400Hz (Vc.a.)
suite ...
reedinstruments
www.
.com
com
6
[email protected]
Température de travail
Température de stockage
Humidité relative
Altitude
Surtension
Alimentation
Arrêt automatique
Dimensions/Poids
Sécurité
14 à 122°F (-10 à 50°C)
-14 à 140°F (-30 à 60°C)
90% (0°C à 30°C); 75% (30°C à 40°C);
45% (40°C à 50°C)
D’opération: 3000m; de stockage 10,000m
Catégorie III 600V
Deux piles 1.5V “AAA”
approx. 30 minutes
200 x 50 x 35mm/200g
Pour usage à l’intérieur et en accord avec
la catégorie II de surtension, le degré de
pollution 2. La catégorie II comporte niveau
local, appareil, équipement portable, etc.,
à surtension transitoire inférieure
à la catégorie surtension III
Description de l’appareil
1 - Pinces de courant
2 - Déclencheur de pinces
3 - Bouton rotatif de fonction
4 - Affichage LCD
5 - Bouton de remise à zéro
6 - Bouton de retenue de données
et de rétroéclairage
7 - Bouton de sélection de fonction
8 - Bouton de sélection de plage
9 - Bouton de cycle %/Hz
10 - Prise d’entrée COM
11 - Prise d’entrée V
12 - Couvercle de piles
1.800.561.8187
suite ...
www
reedinstruments
www.
.com
com
7
[email protected]
Description de l’écran
1.
DC
AC courant continu (c.c.)
courant alternatif (c.a.)
2.
Signe négatif
3. 4000 points (0 à 3999)
de valeur mesurée
4.
AUTO
Sélection automatique de plage
5.
ZERO
point ZÉRO
6.
Fonction test de diode
7.
Continuité acoustique
8.
HOLD
9.
°C/°F, m, V, A, K, M, Ω liste d’unités de mesure
Fonction retenue des données
Instructions d’utilisation
REMARQUES: Lisez et comprenez tous les avertissements et
précautions compris dans la section sécurité de ce manuel avant
d’utiliser ce appareil. Posez le bouton d’alimentation sur OFF quand
l’appareil est hors d’utilisation.
Mesures de courant c.a.
AVERTISSEMENT: Assurez vous que les
cordons de mesures sont déconnectés de
Non
l’appareil avant de procéder aux mesures
de courant avec les pinces.
1.Placez le bouton rotatif sur la plage 400A, 40A ou 4A.
Si la plage de l’objet mesuré n’est pas connue,
positionnez sur la plus haute plage d’abord puis
sur une plage plus basse si nécessaire
2.Appuyez sur le déclencheur des pinces pour les ouvrir.
Insérez le conducteur de courant qui doit être mesuré.
3.L’écran LCD de l’appareil affichera la valeur.
1.800.561.8187
www
reedinstruments
www.
.com
Oui
com
8
[email protected]
Mesures de tension c.c./c.a.
1.Connectez le cordon de mesure noir sur l’entrée COM du terminal et le
cordon de mesure rouge sur l’entrée V positive du terminal
2.Placez le bouton rotatif sur la plage V
3.Sélectionnez c.a. ou c.c. avec le bouton de sélection
de fonction MODE
4.Placez les cordons de mesure en parallèle avec le circuit sous tension
5.Lisez la valeur de tension inscrite sur l’écran LCD
Mesures du courant µA c.c. / c.a.
1. Insérez le fil d’essai noir dans la borne négative COM et le fil d’essai
rouge dans la borne positive µA
2. Réglez le sélecteur d’utilisations à la position µA
3. Avec la touche MODE, sélectionnez c.a. ou c.c
4. Coupez le courant du circuit à l’essai, puis ouvrez le circuit à l’endroit
où vous désirez mesurer le courant
5. Mettez en contact la pointe de la sonde d’essai noire au
côté négatif du circuit
6. Mettez en contact la pointe de la sonde d’essai rouge au côté
positif du circuit
7. Alimentez le circuit
8. Lisez la mesure du courant sur l’afficheur
Mesure de résistance et de continuité
1.Connectez le cordon de mesure noir sur l’entrée COM du terminal et le
cordon de mesure rouge sur l’entrée positive du terminal
2.Placez le bouton rotatif sur la plage
3.Utilisez le bouton de multifunction (MODE) pour sélectionner la résistance.
4.Touchez avec le bout des sondes de mesure le long du circuit ou du
terminal qui est mesuré. Il est préférable de déconnecter un côté du
terminal qui est mesuré pour que le reste du circuit n’influence pas les
valeurs de résistance
5.Pour les tests de résistance, lisez la résistance sur l’écran LCD
6.Pour les tests de continuité, si la résistance est < 100Ω, un son sera émis
1.800.561.8187
www
reedinstruments
www.
.com
com
9
[email protected]
Mesures de diode
1.Connectez la fiche banane du cordon de mesure noir dans l’entrée
négative COM et la fiche banane du cordon de mesure rouge dans
l’entrée positive diode
2.Placez le bouton rotatif sur la plage
3.Appuyez sur le bouton de fonction jusqu’à ce que “
”
apparaisse sur l’écran
4.Touchez avec les sondes de mesure la diode mesurée. Une tension
directe indiquera 0,4V à 0,7V. Une tension inverse indiquera “OL” Un
court circuit affichera 0mV et un circuit ouvert indiquera “OL” sur les
deux polarités
Sonde
Rouge
Sonde Sonde Sonde
Noir
Noir
Rouge
Test direct
Test inverse
Mesures de capacité
AVERTISSEMENT: Afin d’éviter un choc électrique, déconnectez
l’alimentation de l’objet mesuré et déchargez les condensateurs avant toute
mesure de capacité Otez les piles et débranchez les fils connecteurs.
1.Placez le bouton rotatif sur la position cap
2.Connectez la fiche banane du cordon de mesure noir dans l’entrée
négative (COM). Connectez la fiche banane du cordon de mesure rouge
dans l’entrée positive (V)
3.Touchez avec les cordons de mesure le terminal mesuré
4.Lisez la valeur de capacité sur l’écran
Mesure de fréquence ou de % de cycle de fonctionnement
1.Placez le bouton rotatif sur la position “Hz/%”
2.Connectez la fiche banane du cordon de mesure noir dans l’entrée
négative COM et la fiche banane du cordon de mesure rouge dans
l’entrée positive V
3.Sélectionnez le cycle Hz ou % avec le bouton de cycle Hz/%
4.Posez les bouts des sondes de mesure sur le circuit mesuré
5.Lisez la fréquence sur l’écran
1.800.561.8187
www
reedinstruments
www.
.com
com
10
[email protected]
Mesures de température
AVERTISSEMENT: Afin d’éviter un choc électrique, déconnectez
les deux sondes de toute source de tension avant d’effectuer des
mesures de température.
1.Placez le bouton rotatif sur TEMP
2.Connectez la sonde de température dans les prises négative (COM) et
V, pour assurer la polarité correcte
3.Sélectionnez °C ou °F avec le bouton de sélection de fonction (MODE)
4.Touchez avec la tête de la sonde de température la partie dont vous
voulez mesurer la température. Maintenez la sonde sur l’objet testé
jusqu’à ce que la valeur se stabilise (environ 30 secondes)
5.Lisez la température sur l’écran. La valeur digitale indique le point
décimal et la valeur correcte
AVERTISSEMENT: Pour éviter le choc électrique, assurez vous que le
thermocouple a été retiré avant de changer toute fonction de mesure.
Retenue des données
Pour maintenir la valeur affichée à l’écran, appuyer sur le bouton data
hold. Le bouton data hold se trouve sur le côté gauche de l’appareil
(bouton en haut) Lorsque la retenue de données est active, l’affichage
HOLD apparaît sur l’écran. Appuyez de nouveau sur le bouton data hold
pour revenir au statut normal.
Note: La fonction HOLD est activée quand le rétroéclairage est allumé.
Appuyez de nouveau sur HOLD pour le désactiver.
Rétroéclairage
Appuyez et maintenez le bouton
HOLD pour >1 seconde pour allumer
ou éteindre l’affichage de la fonction rétroéclairage.
Note: La fonction HOLD est activée quand le rétroéclairage est allumé.
Appuyez de nouveau sur HOLD pour le désactiver.
Bouton de remise à zéro
Pour DCA et capacité zéro et ajustement offset.
1.800.561.8187
www
reedinstruments
www.
.com
com
11
[email protected]
Mesure manuelle
L’appareil se met en mode automatique de sélection de plage Appuyez
sur le bouton Range pour retourner au mode manuel. Chaque pression
du bouton fait passer à la plage suivante comme indiqué par
l’emplacement des unités et points décimaux. Appuyez et maintenez le
bouton Range pendant deux secondes pour retourner au mode de
sélection automatique. Le mode manuel ne fonctionne pas pour les
fonctions de courant c.a., diode et test de continuité.
Remplacement des piles
1.Enlevez une des vis arrière Philips
2.Ouvrez le compartiment à piles
3.Remplacez les piles. Nécessite deux piles “AAA” (UM4 R03)
4.Ré-assemblez l’appareil
Pour service sur cet appareil ou n’importe quel produit REED, contactez
REED Instruments au 1-800-361-1042 ou [email protected].
1.800.561.8187
www
reedinstruments
www.
.com
com
12
[email protected]
