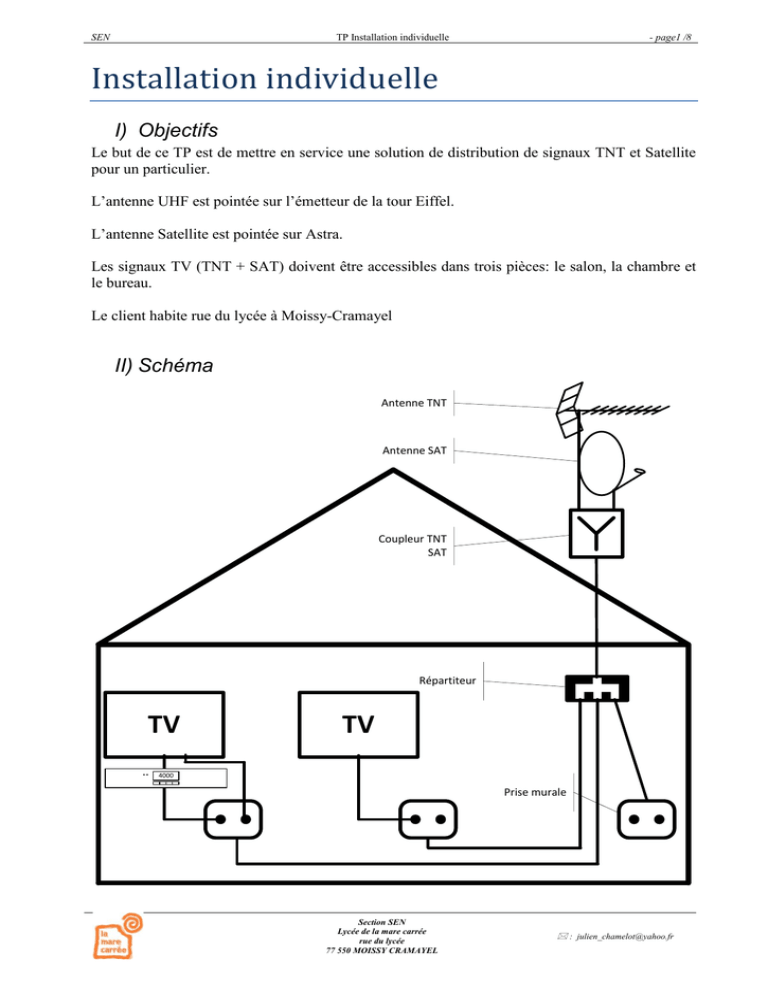

Installation individuelle

SEN
TP Installation individuelle
- page1 /8
Installation individuelle
I) Objectifs
Le but de ce TP est de mettre en service une solution de distribution de signaux TNT et Satellite
pour un particulier.
L’antenne UHF est pointée sur l’émetteur de la tour Eiffel.
L’antenne Satellite est pointée sur Astra.
Les signaux TV (TNT + SAT) doivent être accessibles dans trois pièces: le salon, la chambre et
le bureau.
Le client habite rue du lycée à Moissy-Cramayel
II) Schéma
Antenne TNT
Antenne SAT
Coupleur TNT
SAT
Répartiteur
TV
TV
4000
Prise murale
Section SEN
Lycée de la mare carrée
rue du lycée
77 550 MOISSY CRAMAYEL
 : [email protected]
SEN
TP Installation individuelle
III)
- page2 /8
Vérification de compatibilité
 Utilisez l’annexe « Bande de fréquence radio » pour rappeler la plage de fréquences des
bandes IV et V.
 En recherchant sur le site http://www.tnttest.org/ choisissez dans l’annexe « Visiosat »
l’antenne la mieux adapté pour recevoir la TNT dans cette région.
 Quels signaux peut-on recevoir sur la bande BIS ?
 Rappeler la plage de fréquences de la bande BIS.
L’installateur utilise du câble coaxial 17PATC-A pour réaliser l’interconnexion
équipements de réception.
des
 Identifier, d’après l’annexe « Visiosat », les fréquences supportées par ce câble.
 Ce câble est-il compatible avec l’installation que l’on souhaite réaliser ?
 Les bandes IV, V et BIS se chevauchent-elles ?
 Déduire, de la question précédente, le rôle du coupleur dans cette installation.
 Pourquoi est-il judicieux de placer le coupleur sur le toit ? Vous donnerez la référence du
coupleur à installer.
 Quel équipement permet de distribuer les signaux sur chacune des prises de la maison ?
Section SEN
Lycée de la mare carrée
rue du lycée
77 550 MOISSY CRAMAYEL
 : [email protected]
SEN
TP Installation individuelle
- page3 /8
 Donner la référence de cet équipement.
 Déterminer la perte (en dB) qu’induit cet équipement.
IV)
Installation
a) Pointage de l’antenne satellite
Notre client habite au 3 avenue Jean Jaurès à Moissy Cramayel.
 Retrouver le pointage de votre satellite grâce au lien suivant ;
http://www.dishpointer.com/
Coordonnées GPS
Pointage satellite
Latitude : ………………….
Elévation : …………………….
Longitude : ……………….
Azimut : ……………………….
Contre Polarisation : …………………
 Sur le document réponse DR1, tracer en rouge le pointage de l’antenne satellite.
L’adresse du client est indiquée par la lettre A.
 Cocher les appareils et/ou les instruments indispensables au pointage d’une antenne
satellite.
□ Mesureur de champ
□ Une boussole
□ Une somme de courant
□ Un multimètre
□ Un niveau
□ Un oscilloscope
b) Pointage de l’antenne terrestre
 Retrouver l’émetteur qui permet de recevoir le meilleur signal au niveau de l’antenne
terrestre à l’aide du site http://www.tnttest.org/
 Sur le document réponse DR1, tracer en vert le pointage de l’antenne terrestre.
 Réaliser les câbles nécessaires afin de raccorder toutes les prises de la maison au
répartiteur
 Fabriquer le câble nécessaire pour raccorder le téléviseur à la prise.
Section SEN
Lycée de la mare carrée
rue du lycée
77 550 MOISSY CRAMAYEL
 : [email protected]
SEN
TP Installation individuelle
- page4 /8
V) Interconnexion des équipements.
 Compléter le document réponse DR2 afin de raccorder tous les équipements entre eux.
 Complétez le diagramme sagittal ci-dessous (Vous pourrez le faire plus tard, pendant la
recherche des chaines) :
Liaison
L1
Type du support
Signal électrique
Porteuse analogique Bande IV et Bande V, support
du message AV
L2
L3
Signal électrique
L4
L5
Commandes utilisateur
Rayonnement lumineux
et ondes sonores
Information sur l’état du démodulateur
L6
L7
VI)
Nature du signal et composition
Actions manuelle
Vérification du cahier des charges
 Lancer une recherche de chaines sur le première Téléviseur. Combien de chaines sont
trouvées ?
 Lancer une recherche de chaines sur le démodulateur satellite. Combien de chaines TV et
radio sont trouvées ?
Section SEN
Lycée de la mare carrée
rue du lycée
77 550 MOISSY CRAMAYEL
 : [email protected]
SEN
TP Installation individuelle
- page5 /8
 Quels sont les avantages de recevoir la TNT par satellite par rapport à une réception
terrestre ?
 Brancher le démodulateur satellite sur prise terrestre. Que se passe-t-il ?
 Conclure sur le rôle de la prise TNT-SAT
 Branchez un 2nd téléviseur sur une autre prise mural et effectuez une recherche des
chaînes.
 Peut-on recevoir la TNT sur deux téléviseurs ?
 Brancher un 2nd démodulateurs satellite sur autre prises murale. Que se passe-t-il ?
Pourquoi ?
 Rédigez un devis chiffré de l’installation. Et complétez le document réponse DR3. Vous
compterez une marge de 50%, une TVA de 7% et un coup de main d’œuvre de 45€HT.
Section SEN
Lycée de la mare carrée
rue du lycée
77 550 MOISSY CRAMAYEL
 : [email protected]
SEN
TP Installation individuelle
VII)
- page6 /8
Document réponse DR1
Section SEN
Lycée de la mare carrée
rue du lycée
77 550 MOISSY CRAMAYEL
 : [email protected]
SEN
TP Installation individuelle
VIII)
- page7 /8
Document réponse DR2
Référence : ……………..
Référence : ……………..
Référence : ……………..
Référence : ……………..
Référence : ……………..
Section SEN
Lycée de la mare carrée
rue du lycée
77 550 MOISSY CRAMAYEL
 : [email protected]
SEN
TP Installation individuelle
- page8 /8
Prix
Total
HT
Prix
Unitaire
HT
Quantité
référence
Matériel
I) Document réponse DR3
Total HT
TVA
Total TTC
